Переделка старого музыкального центра под USB

Скорее всего, у многих еще остались старые плееры, магнитофоны или другие аудиосистемы. Выкинуть их рука не поднимается, да и оставлять – смысла нет. Не стоит расстраиваться. Можно вдохнуть жизнь и в этих «старичков». Переделка старых систем под USB – задача совсем несложная, особенно если это касается музыкального центра. Такая работа не отнимет много времени, да и стоить будет совсем немного.

Содержание

  • 1 О встраиваемых модулях
  • 2 Что понадобится для работы
  • 3 Меры предосторожности и требования к проведению работ
  • 4 Как подключается плеер
  • 5 Порядок проведения работ
    • 5.1 Поиск места для установки
    • 5.2 Точки подключения звука
    • 5.3 Поиск питания
  • 6 Завершение работы
  • 7 Заключение

О встраиваемых модулях

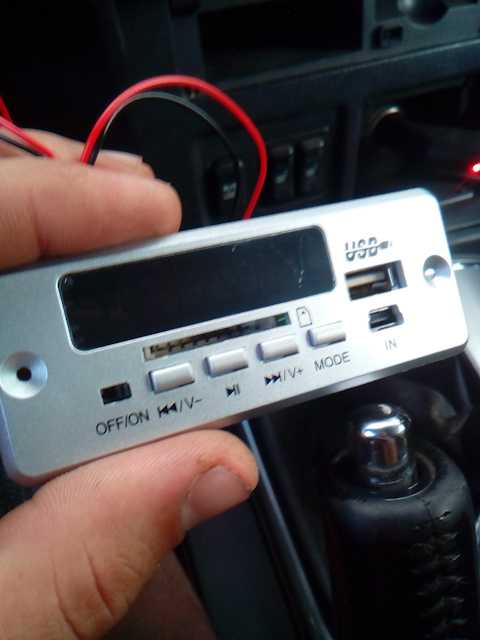

Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука.

Устройство продается в нескольких исполнениях, отличающихся по рабочему напряжению. Модель, подходящая для большинства музыкальных центров, питается 5В. Если измерения напряжения на печатной плате музцентра не позволяют найти нужную пару проводников, можно купить другое исполнение панели. Например, с питанием 12В с допустимым пределом от 9 до 15В.

Тем, кто хочет получить все и сразу, понравится исполнение с блютуз модулем. Он позволяет воспроизводить аудио с телефона после сопряжения с модифицированным музыкальным центром.

Модуль с USB и Bluetooth

Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:

  1. Аккумуляторный блок, или блок, отвечающий за заряд.
  2. Колонки от старой системы, именно через них и будет звучать музыка.
  3. Ну и усилитель звука, встроенный в музыкальный центр.

Вы можете выбрать устройство с различными «наворотами», но для оживления старого кассетника хватит и простого модуля, оснащенного одним портом для usb и способностью выводить звук.

Плата преобразования звука

Что понадобится для работы

Панель интерфейса чтения вполне аккуратно вписывается в общее корпусное исполнение музыкального центра. Но для ее размещения понадобится вырезать прямоугольное отверстие. Для всех необходимых работ потребуются:

  • собственно плеер, интерфейс чтения современных носителей;
  • отвертка для разборки корпуса;
  • паяльник;
  • провода для монтажа, припой и флюс;
  • мультиметр для проведения измерений;
  • шуруповерт;
  • сверла малого диаметра и пара саморезов для крепления панели.

Вырезать отверстие в корпусе можно разными способами. Оптимальный зависит от набора инструментов, доступного пользователю. Удобно работать дремелем или мини режущими дисками, закрепляемых в патроне дрели. В самом простом варианте отверстие можно вырезать лобзиком или ножом, выравнивая края напильником.

Вариант расположения модуля в музыкальном центре

Меры предосторожности и требования к проведению работ

Стоит понимать, что без некоторых навыков в обращении с измерительными приборами и знаний в области электротехники при модернизации старого музыкального центра просто не обойтись. Для проведения работ понадобятся, как минимум, мультиметр и паяльник.

Проводить любые операции необходимо только при отключенном питании музцентра. Это основная мера безопасности, ведь напряжение 220В является смертельным для человека.

Если необходимо производить измерения параметров электроцепей при включенном питании, делать это нужно осторожно. Во-первых, нужно аккуратно прикладывать щупы мультиметра. Не допускается замыкание соседних токоведущих дорожек на плате. Во-вторых, нельзя касаться руками любых областей конструкции, где может быть напряжение. Кроме очевидной опасности поражения электротоком есть еще одна, повреждение элементов платы музыкального центра.

Работа мультиметром требует осторожности и знаний

Как подключается плеер

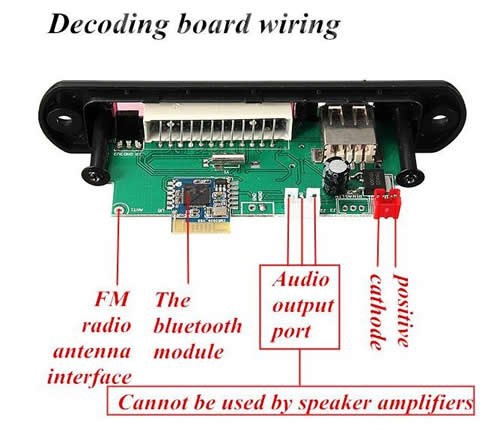

На задней панели мультимедиа панели есть гребенка с контактами или выходы в виде отдельных проводов. Их 6 штук:

  • общий контакт аудио каналов;
  • точки подключения для левого и правого каналов;
  • вход антенны;
  • две точки подключения питания.

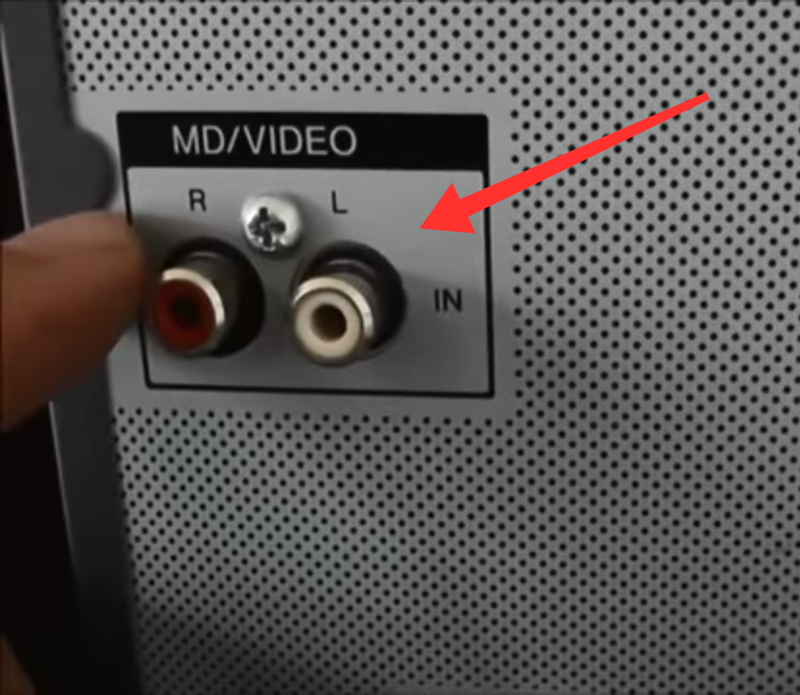

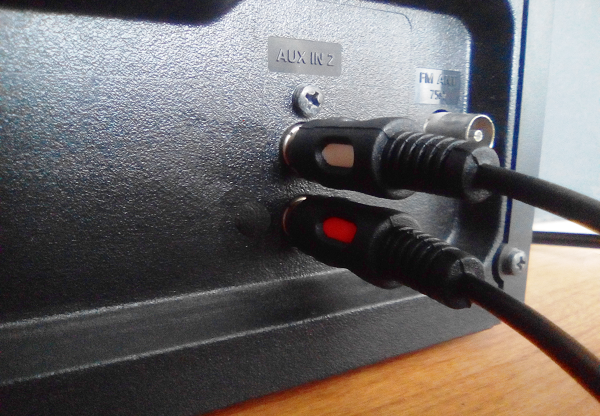

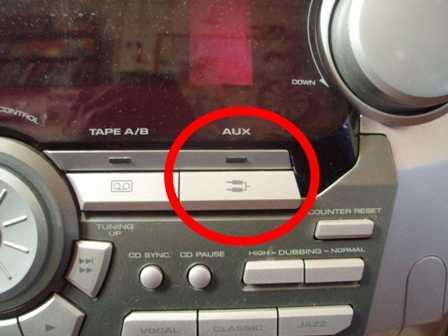

Чтобы упростить описание процесса, в качестве вводных будем принимать музыкальный центр с AUX входом. К подобным моделям плеер подключается довольно просто. Если же входа для внешнего сигнала у музцентра нет, понадобятся сложные работы с принципиальной схемой устройства и коммутацией выходов плеера непосредственно на вход усилителя.

Порядок проведения работ

Все работы по подключению можно условно разделить на три части.

Поиск места для установки

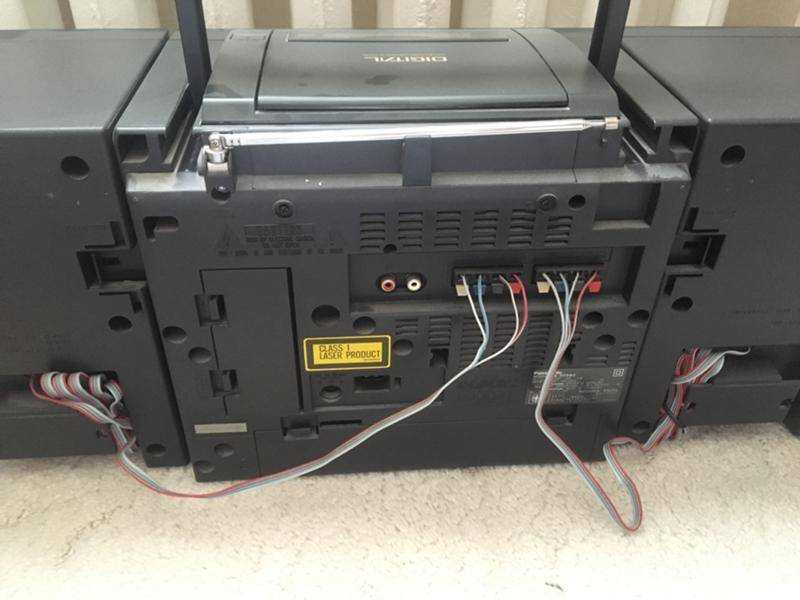

Корпус музыкального центра необходимо разобрать. Обычно это делается выкручиванием саморезов на задней крышке устройства. После этого корпус разделяется на минимум две части. От пользователя требуется найти оптимальное место для установки новой панели.

Для установки модуля требуется разобрать корпус

В нем не должно быть опасности соприкосновения плеера с материнской платой. Точка установки выбирается в месте, где нет движущихся элементов механики или других частей, функциональность которых может быть нарушена. И конечно, после установки панель должна быть легко доступна для удобного использования подключаемых носителей.

Точки подключения звука

К музыкальному центру с AUX плеер можно подключить двумя способами.

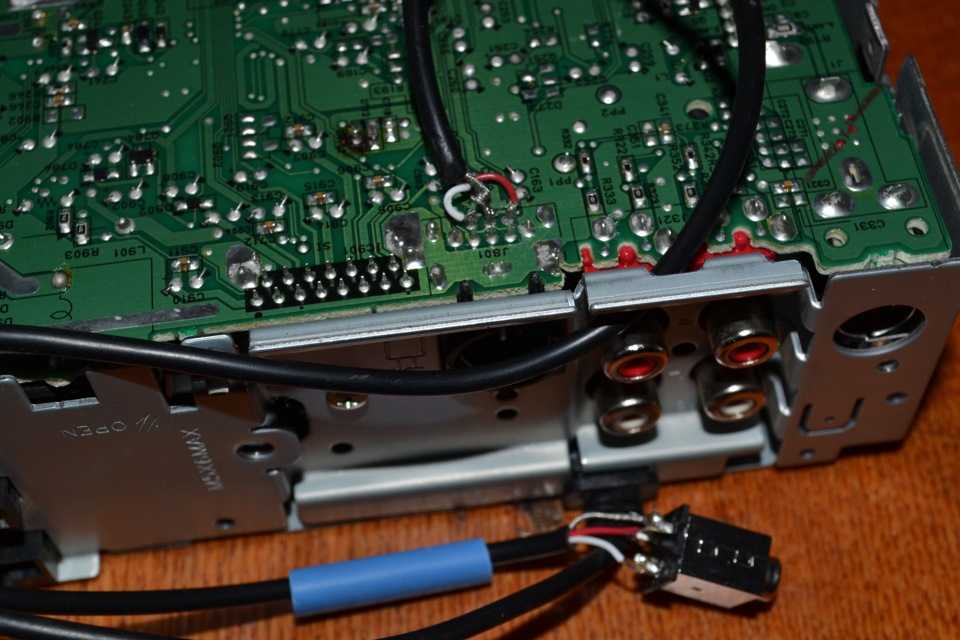

  1. Припаять провода к плате в точках GND, R, L или соединить их с точками гребенки GND, RO, OL соответственно.

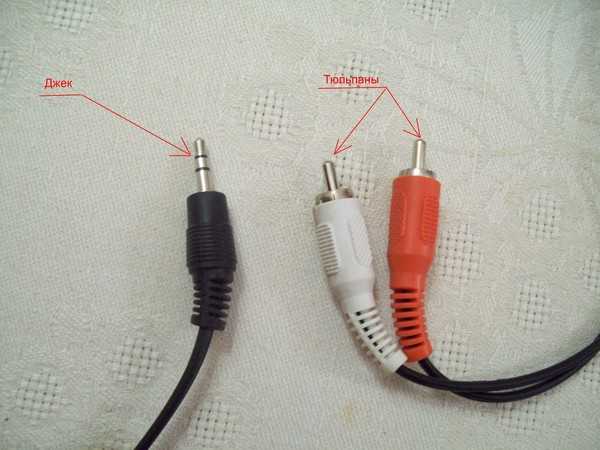

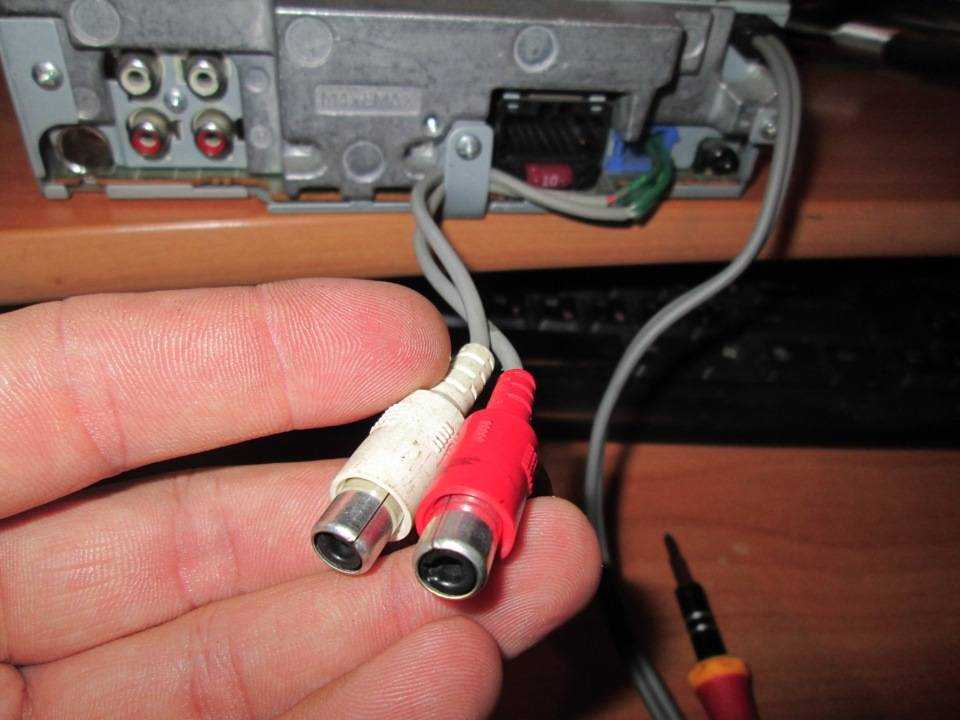

  2. Сделать несложную разводку от точки GND плеера на внешние контакты разъемов тюльпан входа AUX, соединить центральные проводники поканально на RO и OL соответственно.

Стоит отметить, что первый способ предпочтительнее. Во втором случае протяженность линий коммутации велика, на них будут действовать разнообразные наводки от внешних источников помех.

Поиск питания

Контакты на шлейфе питания в музыкальном центре не подписаны. Поэтому придется мерять мультиметром и искать нужный с напряжением 5В. При этом один щуп прибора устанавливается на GND материнской платы центра или на шасси. А второй последовательно прислоняется к контактам гребенки шлейфа. Делать измерение нужно при включенном питании и активированном режиме AUX.

Завершение работы

После того, как все точки коммутации найдены, производят окончательную пайку и изоляцию. Затем плеер устанавливается в вырезанное для него отверстие и прикручивается саморезами. Корпус собирается. Все, что остается — проверить работу модифицированного музыкального центра.

Музыкальный центр после переделки

Заключение

Чтобы переделать старый музыкальный центр под usb, вам не придется прикладывать много усилий. Необходимо только заказать специальный модуль для перекодировки аудио и установить его в старенький плеер. За совсем небольшую стоимость, вы получите устройство, которое сможет воспроизводить музыку с флешки.

Переделка старого музыкального центра своими руками

Совершенно случайно, на новый год, от сестрёнки мне достался старенький, но бодрый, музыкальный центр Panasonic SA-PM07 с двумя колонками.

Дополнительная информация

Послушать на нём можно радио, аудиокассеты и аудио CD. В силу того, что двух последних носителей музыки я не нашёл, пришлось довольствоваться прослушиванием радио.
Естественно, хотелось слушать свою музыку. В принципе, у центра есть AUX с тюльпанными входами, но путаться в проводах мне не хотелось. Недорогими вариантами для меня были либо фм-трансмиттер, либо блютуз ресивер, в итоге раздумий победил блютуз. В процессе недолгих поисков был найден, заказан, оплачен и получен в течении трёх недель обозреваемый девайс.

Дополнительная информация

Дальше началось внедрение ресивера в музыкальный центр, который был разобран и исследован на предмет подключения питания и AUX входов.

Дополнительная информация

Всё, что мне было необходимо найти, было найдено монтажных на платах музыкального центра, все ключевые точки подписаны. Питание на ресивер заявлено 12 вольт, однако он работал с питанием от 7 до 15 вольт, на 5 отключался, более 15 не стал рисковать проверять. Также нашел свободное место для внедрения в корпус центра.
Певый пуск. Иии…

Дополнительная информация

шум и писк из колонок, и это при том, что не подпаял землю AUX (шум еще сильнее).


Почитал в интернете, перепробовал разные вольтажи, ничего не менялось, в интернете пишут про земляную петлю, а я что, я автослесарь и водитель, я в этом не понимаю, почти смирился, но увидел на плате ресивера микроюсб мамку и сказал себе:«А что, если…», и воткнул туда зарядник от телефона, отпаявшись от ранее подпаянного питания

Дополнительная информация

То, что мне и надо было — чистый громкий звук и тишина на паузе! Внедрил на питание старенькую телефонную зарядку 5В 0.8А (220В в центре найти проще всего было).
С телефоном соединяется, пароль не просит

Дополнительная информация

с пульта и с ресивера работает перемотка/переход трека, есть несколько предустановленных настроек эквалайзера, включение режимов дублируется женским английским голосом, при включении громкость выставляется такой, как была при выключении.
Надо бы попробовать скрестить мой крутой музыкальный центр с проектором, но это уже будет, наверное, в обзоре проектора.

Обзор сетевого стереоусилителя/проигрывателя компакт-дисков Elipson Music Center Connect HD

Воспроизведение по сети в высоком разрешении, управление с помощью приложений и расширение нескольких комнат придают новейшему музыкальному центру Elipson современный вид, говорит Эд Селли, но он также ценит воспроизведение компакт-дисков

Если у вас был контакт с французским производителем Elipson в Великобритании, это, вероятно, было связано с его отличительными (читай: сферическими) громкоговорителями Planet или его линейкой Prestige Facet (последняя включает в себя повышающие модули Dolby Atmos — см. HCC # 291). Но наряду с этими предложениями компания производит небольшое количество электронных устройств меньшего размера. Ранее мы рассматривали его проигрыватель Chroma 100 в HCC #318, а теперь настала очередь недавно обновленного Music Center привлечь наше внимание.

«Недавно обновленная» часть этого утверждения важна, потому что сам Музыкальный центр Elipson существует в той или иной форме уже почти десять лет. То, что бренд сделал очень эффективно здесь, с Music Center Connect HD за 900 фунтов стерлингов, — это расширение базовой спецификации для удовлетворения потребностей рынка в 2021 году. запущен, и объясняет, почему здесь все еще есть CD-привод, когда многие компании в игре «просто добавь динамики» не беспокоятся о серебряных дисках.

Вопрос о портах
На самом деле, Music Center Connect HD имеет всестороннюю спецификацию. В дополнение к воспроизведению компакт-дисков через привод со щелевой загрузкой, есть DAB и FM-радио, в то время как соединения представляют собой оптический цифровой аудиовход, два входа линейного уровня, а также стереовыход предусилителя и монофонический выход сабвуфера (последний включает регулируемую частоту 50 Гц). Кроссовер -200 Гц, что является редкой, но довольно удобной функцией).

Затем вы можете дополнительно подключить USB-накопитель, и, если на нем есть файлы MP3 или WMA, Music Center Connect HD также может их воспроизводить. Рядом с USB-портом, который установлен сбоку для облегчения доступа, также есть 3,5-мм выход для наушников и 3,5-мм вспомогательные входы.

Порты USB, наушников и разъема 3,5 мм расположены вдали от основной задней панели

Это хороший список возможностей подключения, но это еще не все. Компания Elipson пошла дальше и добавила поддержку aptX Bluetooth в предыдущую версию Music Center, но теперь представляет потоковую передачу по сети, которая также присутствует в ее компактном усилителе Connect 250 (250 фунтов стерлингов), беспроводной колонке W35 (800 фунтов стерлингов) и приемнике Connect Wi-Fi ( 130 фунтов стерлингов). Это позволяет музыкальному центру получать доступ к материалам, хранящимся в локальной библиотеке, с частотой дискретизации до 24 бит/9.6 кГц (вы можете оставить загрузку 192 кГц на ночь) и стать частью мультирумной установки, поддерживающей до восьми зон.

Кроме того, на вечеринку добавлены Spotify, Tidal, Qobuz и Deezer, а также интернет-радио и AirPlay.

Эта сетевая функциональность предоставляется либо через Wi-Fi 2,4 ГГц, либо через Ethernet, и управляется через собственное приложение Elipson для смартфона/планшета, которое, помимо его любопытной настойчивости в работе только в портретном режиме, представляет собой удобный интерфейс. Настройка проста, и у меня не было никаких ошибок или сбоев.

Текстовое обращение
По сравнению с полноцветными интерфейсами более дорогих конкурентов, таких как недавно рассмотренный HiFi Rose RS201E [HCC #323] или суперстильный Evo 150 от Cambridge Audio, текстовый дисплей Elipson несколько разочаровывает, но он достаточно прост читать. Под ним расположены сенсорные элементы управления транспортом/функциями.

Остальное аппаратное обеспечение Elipson также выдерживает сравнение с более дорогими устройствами. Усиление мощностью 2 x 120 Вт (4 Ом) обеспечивается модулем ICEpower класса D, который обещает энергоэффективность и позволяет компактному шасси, связанному с 32-битным DSP, управлять его отношением к входам. Упомянутое шасси мало чем отличается от оригинального Music Center — в основном потому, что это очень эффективный образец промышленного дизайна, умный, но не эффектный, а также очень хорошо собранный. Я бы хотел, чтобы старая серебристая отделка снова появилась, но кроме этого я не могу найти ничего, на что можно было бы пожаловаться.

Имея чуть более 7 см в высоту и 33 см в диаметре, этот потоковый усилитель легко поместится в шкафу для комплектов или на полке AV. Для более гламурной установки Elipson продает тонкую подставку с внутренним кабельным каналом за 150 фунтов стерлингов.

Отсутствие подключения HDMI ARC на Music Center Connect HD означает, что телефон вашего телевизора не будет работать в качестве точки управления для него, но он поставляется с собственной ИК-телефонной трубкой, что упрощает работу с ним, чем конкурирующие машины, которые управляются только приложением.

Глубокое погружение
Подключенный к паре напольных громкоговорителей JBL L52 Classic, энергичный прогон эпизода «По долгу службы с подводной лодкой в ​​нем» сериала BBC Vigil представляет собой впечатляющую демонстрацию того, что этот усилитель делает очень эффективно. Это утонченный и экспансивный исполнитель, способный создать правдоподобное звуковое пространство для действия на экране. За диалогом неизменно легко следить.

Модуль ICEpower, кажется, способен работать громко без субъективного ощущения напряжения. Колонки JBL стоимостью 1000 фунтов стерлингов являются вероятным партнером для Music Center Connect HD, но я также использовал Focal Kanta No1 стоимостью 4500 фунтов стерлингов, не нуждаясь в мощности.

Слушая саундтрек Ханса Циммера к фильму «Дюна» (Deezer Hi-Fi), чтобы настроиться на просмотр фильма, Elipson использует те же достоинства, что и при работе с телевизионными материалами. Он выталкивает информацию далеко за пределы динамиков, но позволяет избежать какой-либо заметной дыры в середине левого/правого представления.

Я обнаружил, что в некоторых случаях материал, воспроизводимый через приложение Connect, может звучать немного менее весомо, чем тот же цифровой с механизма CD, но это никогда не бывает неуправляемым, и небольшой настройки встроенного эквалайзера достаточно, чтобы свести на нет это.

И Elipson тоже умеет доставлять удовольствие. Чрезвычайно энергичная подача песни Доди Hate Myself (24 бит/44,1 кГц) передана идеально. Интимность начала трека, просто вокал и гитара, детализирована и хорошо определена, а такие моменты, как ее (преднамеренный) кашель, отчетливо слышны. По мере того, как песня нарастает, Music Center Connect HD дает пространство и присутствие дополнительным инструментам, которые без особых усилий работают в исполнении. Он работает как на эмоциональном, так и на техническом уровне.

Тот факт, что это универсальное устройство имеет свои «старые школьные» функции, надо сказать, довольно удобен. Если у вас все еще есть компакт-диски, которые вы любите слушать, вам не потребуется копировать их, чтобы использовать. Точно так же DAB и FM ограничивают ваш доступ к албанским джазовым станциям, но часто гораздо проще получить доступ к предпочитаемому вами британскому контенту. Это беспристрастный универсал, за который могут бороться более решительно дальновидные соперники.

Ящик со скидками
Все это необходимо учитывать при конкурентоспособной запрашиваемой цене Music Center Connect HD. Когда я поймал себя на мысли: «У него нет такого сексуального дисплея, как…», я был вынужден напомнить себе, что большинство устройств, с которыми я сравниваю, стоят как минимум на 500 фунтов дороже. Elipson очень эффективно изменила свою долгосрочную формулу, и результат следует рассматривать как выгодную сделку.

Вердикт HCC

Музыкальный центр Elipson Connect HD

Цена: £900
en.elipson.com

Мы говорим: Компания Elipson успешно обновила свое элегантное моноблок, создав привлекательно звучащее устройство с блестящими характеристиками по запрашиваемой цене.

В целом: 4,5/5

Технические характеристики

ВСТРОЕННАЯ МОЩНОСТЬ (ЗАЯВЛЕННАЯ): 2 x 120 Вт (4 Ом) СОЕДИНЕНИЯ: 2 аналоговых стереовхода; вход 3,5 мм; оптический цифровой аудиовход; стерео аналоговый предварительный выход; выход на сабвуфер; разъем для наушников 3,5 мм; Ethernet; USB Поддержка аудиоформатов Streaming/USB: FLAC, WAV, ALAC, AAC, AAC+, MP3 до 24 бит/96 кГц Интегрированные сервисы: Tidal, Qobuz, Deezer, Spotify, радио iHeart РАЗМЕРЫ: 73(В)x 330(Ш) x 330(Г)мм ВЕС: 3,9кг

ХАРАКТЕРИСТИКИ: Встроенный модуль Wi-Fi; Эйрплей; APTX Bluetooth; медиаплеер UPnP; воспроизведение компакт-дисков; DAB/FM-радио; управление приложением; Дистанционное управление; модуль усиления ICEpower; управление кроссовером сабвуфера 50 Гц-200 Гц; совместимость с мультирумом (16 бит/44 кГц) с другими продуктами Elipson Connect; дополнительная подставка; сенсорное управление на передней панели
