Где взять плюс под капотом для дхо: Подключение ДХО.

Поиски плюса под капотом. – Доп.оборудование

24.01.2018, 11:01 #1

Поиски плюса под капотом.
Подскажите плиз кто сталкивался, для организации дневного ходового света ищу + при включении зажигания? В какую сторону копать? Из салона тянуть нет желания, нет ли под капотом подобного?

Ответить с цитированием
24.01.2018, 12:04 #2

Сообщение от Vestis
Подскажите плиз кто сталкивался, для организации дневного ходового света ищу + при включении зажигания? В какую сторону копать? Из салона тянуть нет желания, нет ли под капотом подобного?
Судя по схеме, есть провод на генераторе, на котором появляется + при включении зажигания. Цвет провода – BLK/YEL. Но он идёт через пред на 10А.

Ответить с цитированием
24.01.2018, 22:28 #3

Для возбуждения наверно, хорошо, поищу. 10А мне за глаза.

Ответить с цитированием
25.01.2018, 18:02 #4

Сообщение от Vestis
Для возбуждения наверно, хорошо, поищу. 10А мне за глаза.
Алоха, хонда-брат! Тоже в свое время столкнулся с проблемой поиска + и реализовал его с помощью разветвителя, взяв плюс через него прямо из коробки предохранителей под капотом.
https://www.drive2.ru/l/5184807/
Но, перепробовав много различных вариантов и способов подключения, скажу, что самый практичный, легкий в реализации и яркий – это вариант с “дальним в полнакала”.
Здесь про него.
https://www.drive2.ru/l/472990387011585016/
Будут вопросы – добро пожаловать =)

Ответить с цитированием
25.01.2018, 22:35 #5

Сообщение от ray_warlock
Алоха, хонда-брат! Тоже в свое время столкнулся с проблемой поиска + и реализовал его с помощью разветвителя, взяв плюс через него прямо из коробки предохранителей под капотом.
https://www.drive2.ru/l/5184807/
Но, перепробовав много различных вариантов и способов подключения, скажу, что самый практичный, легкий в реализации и яркий – это вариант с “дальним в полнакала”.
Здесь про него.
https://www.drive2.ru/l/472990387011585016/
Будут вопросы – добро пожаловать =)
Приветствую! Вот я как раз про такую штуку и думал

и ключевые слова в статье
от предохранителя, который отвечает за датчик давления масла
Отлично! С дальним в пол накала не вариант, так как у меня 4 билинзы)

Ответить с цитированием
26.01.2018, 06:03 #6

Сообщение от Vestis
Приветствую! Вот я как раз про такую штуку и думал

и ключевые слова в статье
Отлично! С дальним в пол накала не вариант, так как у меня 4 билинзы)
И это радует. ))) желаю удачи в реализации

Ответить с цитированием

« Установка подголовников на Civic 4D 8th Gen | Лифт на багажник »

Метки этой темы

Ваши права

ДХО – Электрооборудование и электроника

23.08.2011, 18:14 #1

ДХО

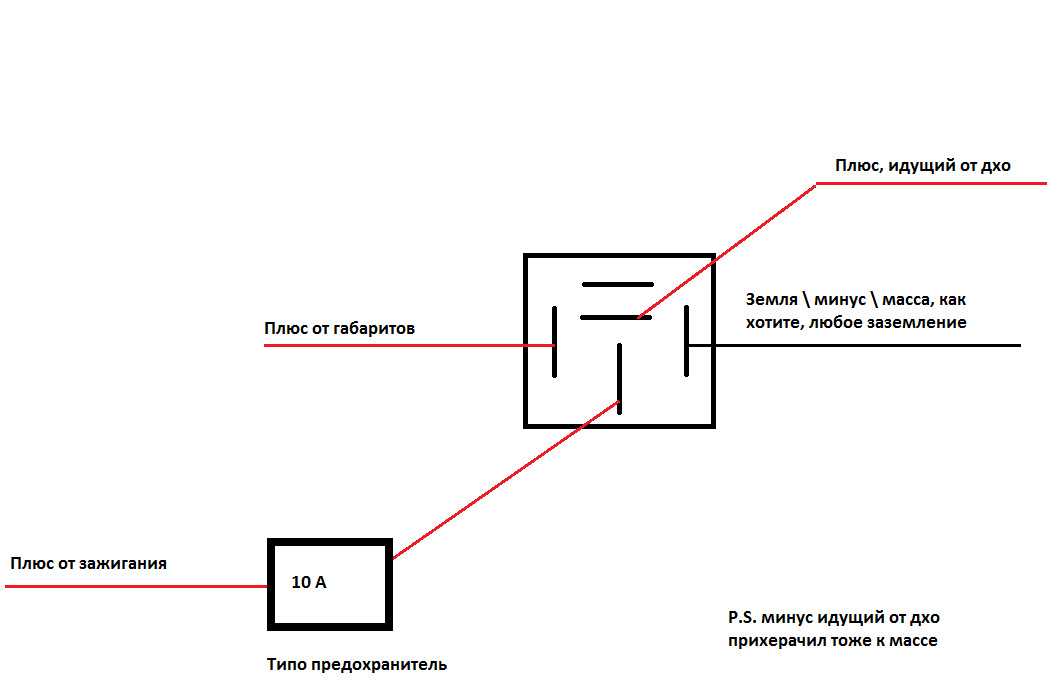

Поставил своей ксюхе ДХО. Нашел схемку с др. авто через 4-х контактное реле. 1 контакт-ДХО, второй- постоянный “+”. третий – постоянный “-“. С четвертым контактом возникли проблемы. К нему должны подходить два провода через диоды: один от габаритов (чтобы ДХО гасли при их включении), второй от контрольки давления масла( чтобы ДХО загорались когда двигатель начнет равномерно работать и контролька погаснет). От габаритов зацепил, а вот с контролькой проблемы.

Пробовал зацепить от датчика давления масла на двиг-ле, но там “-“. Разбирать панель ради одного проводка не хочется. От куда под капотом можно взять “+”, который появляется после запуска двигателя?
23.08.2011, 18:50 #2

ДХО
Поставьте реле на тот минус, чтобы давать плюс на нужный контакт.
23.08.2011, 19:00 #3

ДХО
Извиняюсь, не совсем понял: это как?
23. 08.2011, 19:37 #4

ДХО
Ну, если у Вас управление чем-либо идёт по минусу, а взять управление именно оттуда надо кровь из носу (или больше неоткуда), то ставите реле, обычное, простейшее, нормально разомкнутое:
подаёте плюс (либо постоянный, либо от замка – не важно) на 86 и 87 ноги реле, на 85 цепляете тот, где будет появляться нужный минус, и с 30 ноги ловите нужный плюс, который будет появляться в момент сработки управляющего минуса.
23.08.2011, 20:57 #5

ДХО

Сообщение от phil
Ну, если у Вас управление чем-либо идёт по минусу, а взять управление именно оттуда надо кровь из носу (или больше неоткуда), то ставите реле,
Суть светодиодных ДХО в малом потреблении электроэнергии. Дополнительные реле постоянно потребляют ток при заведённом двигателе и сводят на нет эту экономию. Лучше взять плюс с катушки зажигания – несколько секунд лишней работы ДХО при этом будет экономичней.
23.08.2011, 21:59 #6

ДХО

Сообщение от phil
Ну, если у Вас управление чем-либо идёт по минусу, а взять управление именно оттуда надо кровь из носу (или больше неоткуда), то ставите реле, обычное, простейшее, нормально разомкнутое:
подаёте плюс (либо постоянный, либо от замка – не важно) на 86 и 87 ноги реле, на 85 цепляете тот, где будет появляться нужный минус, и с 30 ноги ловите нужный плюс, который будет появляться в момент сработки управляющего минуса.
Схема хорошая, только дело в том, что при стабильной работе двигателя лампочка давления масла гаснет из-за размыкания цепи в датчике, следовательно, при заведеном двигателе с провода от датчика масла исчезает и “-“. 🙁

Сообщение от Slaveni
Суть светодиодных ДХО в малом потреблении электроэнергии. Дополнительные реле постоянно потребляют ток при заведённом двигателе и сводят на нет эту экономию. Лучше взять плюс с катушки зажигания – несколько секунд лишней работы ДХО при этом будет экономичней.
На сколько я знаю, ДХО должны автоматически отключаться при включении габаритов и/или освещения, а это значит либо реле, либо отдельная кнопка в салон (а смысл?).
23.08.2011, 22:08 #7

ДХО

Сообщение от EMERCOM
Схема хорошая, только дело в том, что при стабильной работе двигателя лампочка давления масла гаснет из-за размыкания цепи в датчике, следовательно, при заведеном двигателе с провода от датчика масла исчезает и “-“
Ну так ставится нормальнозамкнутое реле вместо нормальноразомкнутого, или пятиконтактка
Сообщение от Slaveni
Суть светодиодных ДХО в малом потреблении электроэнергии. Дополнительные реле постоянно потребляют ток при заведённом двигателе и сводят на нет эту экономию. Лучше взять плюс с катушки зажигания – несколько секунд лишней работы ДХО при этом будет экономичней.
Считаю, что не стоит доводить до абсурда экономию – не то потребление в реле, чтобы быть серьёзным аргументом против.
Запуск огней после пуска двигателя несколько рациональнее, нежели после включения зажигания (хотя, опять-таки, в случае с диодами – не очень принципиально). На усмотрение автора…
23.08.2011, 22:19 #8

ДХО
Спасибо за советы. Может, действительно не заморачиваться и пусть они себе горят! ;D
23. 08.2011, 22:22 #9

ДХО
Есть много решений, например, использовать полевой транзистор в управлении.
24.08.2011, 10:27 #10

ДХО
Кстати, можно попробовать сделать ещё проще. 4 лампочки габаритов в холодном состоянии имеют достаточно малое сопротивление, чтобы светодиоды включить с ними последовательно, и падение напряжения на них будет минимальным.
