Блок питания 1,5в, 3,3в, 5в, 12в, 24в, самому собрать из подручных деталей мощный блок. Схемы блоков питания. Сборка простого блока питания.
Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.
Блок питания 12в
Каждый, кто захочет сможет изготовить 12 – ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник …
Шаг 1: Какие детали необходимы для сборки блока питания …
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок .
…
-Четыре диода 1N4001, или подобные. Мост диодный.
-Стабилизатор напряжения LM7812.
-Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В – 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
-Электролитический конденсатор емкостью 1000мкФ – 4700мкФ.
-Конденсатор емкостью 1uF.
-Два конденсатора емкостью 100nF.
-Обрезки монтажного провода.
-Радиатор, при необходимости.
Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты ….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Монтажный пинцет
-Кусачки для зачистки проводов
-Устройство для отсоса припоя.
-Отвертка.
И другие инструменты, которые могут оказаться полезными.
Шаг 3: Схема и другие …
Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.
Блок питания 12в 30а
Схема блока питания 12в 30А.
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы.
В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
Для охлаждения радиатора можно применить небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему.
Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку – типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.
Блок питания 3 – 24в
Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт.
Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.
Схема блока питания на 1,5 в
Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.
Схема регулируемого блока питания от 1,5 до 12,5 в
Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317.
Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.
Схема блока питания с фиксированным выходным напряжением
Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.
Схема блока питания мощностью 20 Ватт с защитой
Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения .
..
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.
Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.
Самодельный блок питания на 3.3v
Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.
Трансформаторный блок питания на КТ808
У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.
При условии правильного монтажа, просадка выходного напряжения не превышает 0.
1 вольта
Блок питания на 1000в, 2000в, 3000в
Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы – отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.
В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А ) и понижающий накальный трансформатор Т2 – ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.
Еще по теме
Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.
Трансформаторный блок питания
Ремонт и доработка китайского блока питания для питания адаптера.
Доработка блока питания
Схемы блоков питания
Схемы. Самодельный блок питания на 1,5 вольта, 3 вольта, 5 вольт, 9 вольт, 12 вольт, 24 вольта. Стабилизатор 7812, 7805

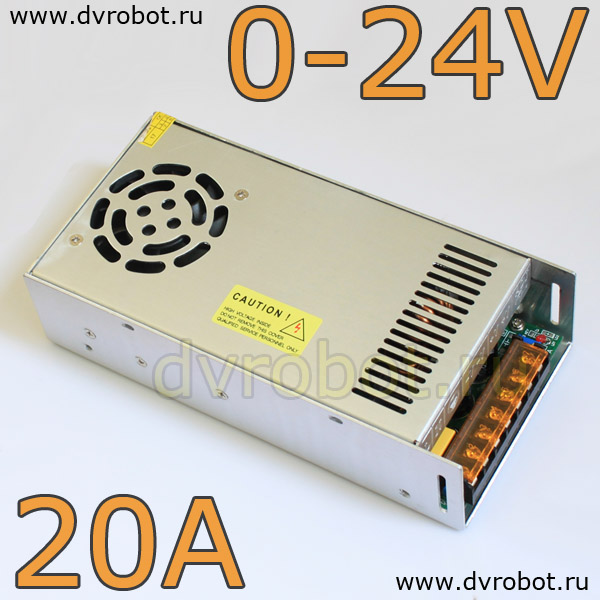

Блок питания 12 Вольт 480 Ватт.
Блок питания брался на замену штатному 250 Вт в 3D принтер. Как известно, братья наши480 Ватт конечно для моего 3Dэшника это слишком много. Но опять же, в связи с, как правило, нулевыми запасами по мощности в таких блоках питания, я решил взять по мощнее, в расчёте использовать ватт 300-350 из 480 возможных, чтобы БП работал в более щадящем режиме долго и счастливо.
И так, поехали…
Распаковку товара я, как обычно, пропущу, ибо это зрелище не для слабонервных.
После распаковки перед нами предстаёт внешне совершенно стандартный, промышленного дизайна блок питания:
Внешний вид его меня по началу расстроил — какой-то поношенный он был.
Но при ближайшем рассмотрении, оказалось, что это плёнка, которой обычно покрыты алюминиевые листы перед штамповкой.
И если её снять, то под ней всё вполне прилично.
Корпус весь алюминиевый. Такие блоки питания бывают и со стальной верхней крышкой, но обычно это с пассивным охлаждением меньшей мощности. Здесь весь корпус выполняет роль радиатора.
Сбоку на корпусе есть такая этикетка:
Для тех, кому лень читать весь обзор, сразу опишу коротко общие преимущества подобных БП:
— низкая для его характеристик цена;
— компактность;
— возможность подрегулировать в некоторых пределах выходное напряжение без паяльника и разборки блока — подстроечный резистор вынесен в доступное место.
Последняя особенность очень удобна в случае 3D принтеров. Часто там немного не хватает максимальной температуры стола или производительности нагревательного элемента хотэнда и небольшое поднятие напряжения способно без глобальной переделки спасти ситуацию.
Вот этот резистор:
Блок питания имеет активное охлаждение вентилятором типоразмера 60×60 мм:
И не смотря, на выбитое в металле обещание работать в зависимости от температуры, на самом деле работает всегда:
Справедливости ради стоит сказать, что работает достаточно тихо.
Ну что пройдёмся тогда по остальным внутренностям БП:
В качестве ШИМ контроллера используется очень распространённая микросхема TL494CN:
Входные электролиты 2 штуки 680 мкф х 250 в:
Якобы Nippon Chemi-Con:
Что вызывает очевидные сомнения.
Выходные 3 штуки 3300 мкф х 25 в:
Их производитель некий HUAHONG:
Высоковольтные транзисторы — биполярные, J13009, 700 Вольт, 100 Вт:
Входной диодный мост KBU808 — 800 Вольт, 8А:
Низковольтная диодная сборка — MBR30100PT — 100 Вольт, средний выпрямляемый ток — 30 А.
Поскольку диоды работают по очереди, то при максимальном токе от блока питания в 40 ампер, средний ток через каждый диод сборки получается 20 А, что с запасом укладывается в его характеристики.
Все мощные элементы через термопасту и изоляционную прокладку прижаты к толстой теплораспределительной алюминиевой пластине, которая в свою очередь прикручена к алюминиевому корпусу, который вместе с вентилятором выполняют роль системы охлаждения.
Ещё такой момент по поводу корпуса. На нём при работе присутствует 110 вольт от конденсаторного фильтра, поэтому его очень сильно крайне желательно заземлять. Земляной контакт клеммной колодки имеет соединение с корпусом в двух точках.
Пайка платы:
На дне корпуса имеется изолирующая прокладка:
Теперь тестирование.
При тестировании таких мощных блоков питания основная проблема — где взять такую мощную и точную нагрузку.
При 12 вольтах 480 ватт это целых 40 А. И нагрузка соответственно должна быть 0.3 Ом. И рассеиваться на ней должно 480 ватт. Задачка.
Поэтому для этих целей был использован новейший высокотехнологичный комплекс, разработанный в Сколково.
Эта разработка запатентована в 109 странах мира и её полное изображение пока является секретным.
Но для читателей MySku, я рискну и сделаю исключение, показав только один элемент этого комплекса — инфракрасный волновой излучатель, запатентованной формы, спроектированный ведущими учёными нашей страны и изготовленный из специальных материалов, произведённых на оборонных предприятиях, из сырья идущего на производство гиперзвуковых ракет, подводных лодок и космических кораблей:
Некоторые элементы с разрешения компетентных органов я могу показать крупным планом:
В результате сложных вычислений на суперкомпьютере Курчатовского института было получено сопротивление этой нагрузки в 0,315 Ом, что примерно соответствует потребляемой от 12 вольт мощности в 460 Вт.
Для охлаждения этого сложного и дорогостоящего устройства, существующего пока в единственном экземпляре в мире, использовался не менее высокотехнологичный аэродинамический нагнетатель газовоздушного потока, сделанный из не менее секретных материаллов:
Вот наш стенд целиком:
Напряжение при максимальной нагрузке практически не изменилось по сравнению с напряжением холостого хода.
Блок питания стартовал нормально при подключенной заранее нагрузке, в защиту не уходил.
А что же у нас с температурами компонентов?
Для измерения температуры использовалось не менее технологичное устройство, обзор которого я недавно сделал:
Обзор устройства для измерения температуры
На изображениях представлены промежуточные значения температур, просто для схематичности процесса тестирования.
Реальные температуры были выше, но за 10 минут не вышли за рамки фатального и нужно учесть, что и блок питания при этом работал без вентилятора.
Правда и нагрузка, в связи с её некоторым нагревом, всё же увеличила сопротивление и уменьшила потребляемый ток.
Как я и писал ранее, на максимальную мощность такие блоки питания нагружать длительно не стоит. А процентов 75-80 от максимума они держат нормально. Возможно что и это число здесь написано не просто так:
В общем с учётом цены, приемлемого качества изготовления и устраивающей меня мощности, этот БП мне подойдёт.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Блоки питания 220 на 12 вольт постоянного тока
AC/DC диммируемые источники напряжения (4)
AC/DC источники напряжения 12 V (175)
AC/DC источники напряжения 12V (0)
AC/DC источники напряжения 24 V (0)
AC/DC источники напряжения 24V (0)
AC/DC источники напряжения 36 V (0)
AC/DC источники напряжения 48 V (0)
AC/DC источники напряжения 48V (0)
AC/DC источники напряжения 5 V (0)
AC/DC источники напряжения 5V (0)
Диммируемые источники тока (0)
Для лент (372)
Для светильников (10)
Источники тока [для мощных светодиодов] (0)
Блок питания (12 Вольт) сделать самому своими руками.
Схема блока питания на 12 ВольтБлок питания 12 Вольт позволит осуществить питание практически любой бытовой техники, включая даже ноутбук. Обратите внимание на то, что на вход ноутбука подается напряжение до 19 Вольт. Но он прекрасно будет работать, если провести запитку от 12. Правда, максимальный ток составляет 10 Ампер. Только до такого значения потребление доходит очень редко, среднее держится на уровне 2-4 Ампер. Единственное, что следует учесть – при замене стандартного источника питания на самодельный использовать встроенную батарею не получится. Но все равно блок питания на 12 вольт идеально подходит даже для такого устройства.
Параметры блока питания
Самые главные параметры любого блока питания – это выходное напряжение и ток. Зависят их значения от одного – от используемого провода во вторичной обмотке трансформатора. О том, как провести выбор его, будет рассказано немного ниже. Для себя вы должны заранее решить, для каких целей планируется использовать блок питания 12 Вольт.
Если необходимо запитывать маломощную аппаратуру – навигаторы, светодиоды, и прочее, то вполне достаточно на выходе 2-3 Ампер. И то этого будет много.
Но если вы планируете с его помощью осуществлять более серьезные действия – например, заряжать аккумуляторную батарею автомобиля, то потребуется на выходе 6-8 Ампер. Ток зарядки должен быть в десять раз меньше емкости АКБ – это требование обязательно учитывается. Если же возникает необходимость в подключении приборов, напряжение питания которых существенно отличается от 12 Вольт, то разумнее установить регулировку.
Как выбрать трансформатор
Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая.
Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.
Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.
Изготовление выпрямителя
Что такое выпрямитель и для чего он нужен? Это устройство на полупроводниковых диодах, которое является преобразователем. С его помощью переменный ток превращается в постоянный.
Для анализа работы выпрямительного каскада нагляднее использовать осциллограф. Если на перед диодами вы увидите синусоиду, то после них окажется практически ровная линия. Но мелкие куски от синусоиды все равно останутся. От них избавитесь после.
К выбору диодов стоит отнестись с максимальной серьезностью. Если блок питания на 12 Вольт будет использоваться в качестве зарядчика аккумулятора, то потребуется использовать элементы, у которых величина обратного тока до 10 Ампер. Если же намерены осуществлять питание слаботочных потребителей, то вполне достаточно окажется мостовой сборки. Вот тут стоит остановиться. Предпочтение стоит отдавать схеме выпрямителя, собранного по типу мост – из четырех диодов. Если применить на одном полупроводнике (однополупериодная схема), то КПД блока питания уменьшается практически вдвое.
Блок фильтров
Теперь, когда на выходе имеется постоянное напряжение, то необходимо, чтобы схема блока питания на 12 Вольт была немного усовершенствована.
Для этой цели нужно использовать фильтры. Для питания бытовой техники достаточно применить LC-цепочку. О ней стоит рассказать более подробно. К плюсовому выходу выпрямительного каскада подключается индуктивность – дроссель. Ток должен проходить через него, это первая ступень фильтрации. Далее идет вторая – электролитический конденсатор с большой емкостью (несколько тысяч микрофарад).
После дросселя к плюсу подключается электролитический конденсатор. Второй его вывод соединяется с общим проводом (минусом). Суть работы электролитического конденсатора в том, что он позволяет избавиться от всей переменной составляющей тока. Помните, на выходе выпрямителя оставались небольшие кусочки синусоиды? Вот, именно от нее нужно избавиться, иначе блок питания 12 Вольт 12 Ампер будет создавать помеху для устройства, подключаемого к нему. Например, магнитола или радиоприемник будет издавать сильный гул.
Стабилизация напряжения на выходе
Для осуществления стабилизации выходного напряжения можно воспользоваться одним всего полупроводниковым элементом.
Это может быть как стабилитрон с напряжением рабочим 12 Вольт, так и более современные и совершенные сборки типа LM317, LM7812. Последние рассчитаны на стабилизацию напряжения на уровне 12 Вольт. Следовательно, даже при условии, что на выходе выпрямительного каскада 15 Вольт, после стабилизации останется всего 12. Все остальное уходит в тепло. А это значит, что крайне важно устанавливать стабилизатор на радиатор.
Регулировка напряжения 0-12 Вольт
Для большей универсальности прибора стоит воспользоваться несложной схемой, которую можно соорудить за несколько минут. Такое можно воплотить при помощи ранее упомянутой сборки LM317. Только отличие от схемы включения в режиме стабилизации будет небольшое. В разрыв провода, который идет на минус, включается переменный резистор 5 кОм. Между выходом сборки и переменным резистором включено сопротивление около 220 Ом. А между входом и выходом стабилизатора защита от обратного напряжения – полупроводниковый диод. Таким образом, блок питания 12 Вольт, своими руками собранный, превращается в многофункциональное устройство.
Теперь остается только произвести сборку его и градуировку шкалы. А можно и вовсе на выходе поставить электронный вольтметр, по которому и смотреть текущее значение напряжения.
Еще один блок питания, 12 Вольт 30 Ампер и 360 Ватт. Внутренний обзор, схема и тестирование работы блока питания 12 Вольт
На самом деле данный обзор является лишь промежуточным шагом к тестам более мощных блоков питания, которые уже в пути ко мне. Но я подумал, что данный вариант также нельзя оставлять без внимания, потому и заказал его для обзора.Буквально несколько слов об упаковке.
Обычная белая коробка, из опознавательных знаков только номер артикула, все.
При сравнении с блоком питания из предыдущего обзора выяснилось, что обозреваемый просто немного длиннее. Обусловлено это тем, что обозреваемый БП имеет активное охлаждение, потому при практически том же объеме корпуса мы имеем мощность в полтора раза больше.
Размеры корпуса составляют – 214х112х50мм.
Все контакты выведены на один клеммник. Назначение контактов выбито штамповкой на корпусе блока питания, такой вариант немного надежнее чем наклейка, но хуже заметен.
Крышка закрывается с заметным усилием и прочно фиксируется в закрытом состоянии. При открывании обеспечивается полный доступ к контактам. Иногда у БП встречается ситуация, когда крышка не открывается полностью, потому теперь я этот момент проверяю обязательно.
1. На корпусе блока питания присутствует наклейка с указанием базовых параметров, мощности, напряжения и тока.
2. Также присутствует переключатель входного напряжения 115/230 Вольт, который в наших сетях является лишним и не всегда безопасным.
3. Блок питания выпущен почти год назад.
4. Около клеммника присутствует светодиод индикации работы и подстроечный резистор для изменения выходного напряжения.
Сверху располагается вентилятор. Как я писал в предыдущем обзоре, мощность 240-300 Ватт является максимальной для блоков питания с пассивным охлаждением. Конечно есть безвентиляторные БП и на большую мощность, но встречаются они гораздо реже и стоят весьма дорого, потому введение активного охлаждения преследует цель сэкономить и сделать блок питания дешевле.
Крышка фиксируется шестью небольшими винтами, но при этом и сама по себе сидит плотно, корпус алюминиевый и также как у других БП выполняет роль радиатора.
В качестве сравнения приведу фото рядом с БП мощностью 240 Ватт. Видно что в основном они одинаковы, и по сути 360 Ватт Бп отличается от своего младшего собрата только наличием вентилятора и некоторыми небольшими коррективами связанными с большей выходной мощностью.
Например силовой трансформатор у них имеет одинаковый размер, а вот выходной дроссель у обозреваемого заметно больше.
Общая черта обоих БП – весьма свободный монтаж и если у БП с пассивным охлаждением это оправданно, то при наличии активного охлаждения размер корпуса можно было смело уменьшить.
Перед дальнейшей разборкой проверка работоспособности.
Исходно на выходе напряжение немного завышено относительно заявленных 12 Вольт, хотя по большому счету это не имеет никакого значения, меня больше интересует диапазон перестройки и он составляет 10-14.6 Вольта.
В конце выставляю 12 Вольт и перехожу к дальнейшему осмотру.
Как ни странно, но емкость входных конденсаторов совпадает с указанной на их корпусе 🙂
Емкость каждого из конденсаторов 470мкФ, суммарная около 230-235мкФ, что заметно меньше рекомендуемых 350-400 которые необходимы блоку питания мощностью 360 Ватт. По хорошему должны быть конденсаторы с емкостью хотя бы 680мкФ каждый.
Выходные конденсаторы имеют суммарную емкость в 10140мкФ, что также не очень много для заявленных 30 Ампер, но часто такую емкость имеют конденсаторы и у фирменных БП.
Транзисторы и выходные диоды прижаты к корпусу через теплораспределительную пластину, в качестве изоляции выступает только теплопроводящая резина.
Обычно в более дорогих БП применяется колпачок из более толстой резины, который полностью закрывает компонент и если для выходных диодов он особо не нужен, то вот для высоковольтных транзисторов явно не помешал бы. Собственно по этому я советую в целях безопасности заземлять корпус БП.
Теплораспределительные пластины прижаты к алюминиевому корпусу, но термопаста между ними и корпусом отсутствует.
После случая с одним из блоков питания я теперь всегда проверяю качество прижима силовых элементов. Здесь с этим проблем нет, впрочем обычно проблем со сдвоенными элементами и не бывает, чаще сложности когда мощный элемент один и прижат Г-образной скобой.
Вентилятор самый обычный, с подшипниками скольжения, но почему-то на напряжение 14 Вольт.
Размер 60мм.
Разбираем дальше.
Плата держится на трех винтах и элементах крепления силовых компонентов. Снизу корпуса присутствует защитная изолирующая пленка.
Фильтр довольно стандартен для подобных БП. Входной диодный мост имеет маркировку KBU808 и рассчитан на ток до 8 Ампер и напряжение до 800 Вольт.
Радиатор отсутствует, хотя при такой мощности уже желателен.
1. На входе установлен термистор диаметром 15мм и сопротивлением 5 Ом.
2. Параллельно сети присутствует помехоподавляющий конденсатор класса Х2.
3. Помехоподавляющие конденсаторы имеющие непосредственную связь с сетью установлены класса Y2
4. Между общим проводом выхода и корпусом БП установлен обычный высоковольтный конденсатор, но в этом месте его достаточно так как при отсутствии заземления он подключен последовательно с конденсаторами класса Y2, показанными выше.
ШИМ контроллер KA7500, аналог классической TL494. Схема более чем стандартна, производители просто штампуют одинаковые БП, которые отличаются только номиналами некоторых компонентов и характеристиками трансформатора и выходного дросселя.
Выходные транзисторы инвертора также классика недорогих БП – MJE13009.
1. Как я писал выше, входные конденсаторы имеют емкость 470мкФ и что интересно, если конденсаторы имеют изначально непонятное название, то чаще емкость указана реальная, а если подделка, например Rubicong, то чаще занижена. Вот такое вот наблюдение. 🙂
2. Магнитопровод выходного трансформатора имеет размеры 40х45х13мм, обмотка пропитана лаком, правда весьма поверхностно.
3. Рядом с трансформатором присутствует разъем для подключения вентилятора. Обычно в описании подобных БП указывают автоматическую регулировку оборотов, на самом деле ее здесь нет. Хотя вентилятор меняет обороты в небольших пределах в зависимости от выходной мощности, просто это скорее побочный эффект. При включении вентилятор работает очень тихо, а на полную мощность выходит при токе около 2.5 Ампера что составляет меньше 10% от максимальной.
4. На выходе пара диодных сборок MBR30100 по 30 Ампер 100 Вольт каждая.
1. Размеры выходного дросселя заметно больше чем у 240 Ватт версии, намотан в три провода на двух кольцах 35/20/11.
2. Как и ожидалось после предварительной проверки, выходные конденсаторы имеют емкость 3300мкФ, так как они новые, то в сумме показали не 9900, а 10140мкФ, напряжение 25 Вольт. Производитель, известный всем noname.
3. Токовые шунты для схемы защиты от КЗ и перегрузки. Обычно ставят одну такую “проволочку” на 10 Ампер тока, соответственно здесь БП 30 Ампер и три такие проволочки, но мест 7, потому предположу что есть похожий вариант но с током в 60 Ампер и меньшим напряжением.
4. А вот и небольшое отличие, компоненты отвечающие за блокировку при пониженном выходном напряжении перенесли ближе к выходу, хотя при этом сохранили даже позиционные месте согласно схеме. Т.е. R31 в схеме БП 36 Вольт соответствует R31 в схеме БП 12 Вольт, хотя находятся в разных местах на плате.
При беглом взгляде я бы оценил качество пайки на твердую четверку, все чисто, аккуратно.
Пайка довольно качественная, на плате в узких местах сделаны защитные прорезы.
Но “ложка дегтя” все таки нашлась. Некоторые элементы имеют непропай. Место особенно несущественно, важен сам факт.
В данном случае плохая пайка была обнаружена на одном из выводов предохранителя и конденсатора цепи защиты от снижения напряжения на выходе.
Исправить дело нескольких минут, но как говорится – “ложки нашлись, а осадочек остался”.
Так как схему подобного БП я уже чертил, то в данном случае просто внес коррективы в уже существующую схему.
Кроме того я выделил цветом элементы, которые изменены.
1. Красным – элементы которые меняются в зависимости от изменения выходного напряжения и тока
2. Синим – изменение номиналов этих элементов при неизменной выходной мощности мне непонятно. И если с входными конденсаторами отчасти понятно, они были указаны как 680мкФ, но реально показывали 470, то зачем увеличили в полтора раза емкость С10?
В схеме есть ошибка, С10 имеет емкость 3.3мкФ, а не 330нФ.
С осмотром закончили, переходим к тестам, для этого я использовал привычный “тестовый стенд”, правда дополненный Ваттметром.
1. Электронная нагрузка
2. Мультиметр
3. Осциллограф
4. Тепловизор
5. Термометр
6. Ваттметр, обзора нет.
7. Ручка и бумажка.
На холостом ходу пульсации практически отсутствуют.
Небольшое уточнение к тесту. На дисплее электронной нагрузки вы увидите значения токов заметно ниже чем я буду писать. Дело в том, что нагрузка аппаратно умеет нагружать большими токами, но программно ограничена на уровне в 16 Ампер. В связи с этим пришлось сделать “финт ушами”, т.е. откалибровать нагрузку на двукратный ток, в итоге 5 Ампер на дисплее равны 10 Ампер в реальности.
При токе нагрузки 7.5 и 15 Ампер блок питания вел себя одинаково, полный размах пульсаций в обоих случаях составил около 50мВ.
При токах нагрузки 22.5 и 30 Ампер пульсации заметно выросли, но при этом были на одном уровне. Рост уровня пульсаций был при токе около 20 Ампер.
В итоге полный размах составил 80мВ.
Отмечу очень хорошую стабилизацию выходного напряжения, при изменении тока нагрузки от нуля до 100% напряжение изменилось всего на 50мВ. Причем с ростом нагрузки напряжение растет, а не падает, что может быть полезным. В процессе прогрева напряжение не изменялось, что также является плюсом.
Результаты теста я свел в одну табличку, где показана температура отдельных компонентов.
Каждый этап теста длился 20 минут, тест с полной нагрузкой проводился два раза для термопрогрева.
Крышка с вентилятором вставлялась на место, но не привинчивалась, для измерения температуры я ее снимал не отключая БП и нагрузку.
В качестве дополнения я сделал несколько термограмм.
1. Нагрев проводов к электронной нагрузке при максимальном токе, также через щели в корпусе видно тепловое излучение от внутренних компонентов.
2. Самый большой нагрев имеют диодные сборки, думаю если бы производитель добавил радиатор как это сделано в 240 Ватт версии, то нагрев существенно снизился.
3. Кроме того большой проблемой был отвод тепла от всей этой конструкции, так как суммарная рассеиваемая мощность всей конструкции составила более 400 Ватт.
Кстати насчет отвода тепла. Когда я готовил тест, то больше боялся что нагрузке тяжело будет работать при такой мощности. Вообще я проводил уже тесты на такой мощности, но 360-400 Ватт это предельная мощность которую моя электронная нагрузка может рассеивать длительно. Кратковременно же она без проблем “тянет” и 500 Ватт.
Но проблема вылезла в другом месте. На радиаторах силовых элементов у меня установлены термовыключатели рассчитанные на 90 градусов. Один контакт у них припаян, а второй припаять не получилось и я применил клеммники.
При токе 15 Ампер через каждый выключатель эти контакты начинали довольно сильно нагреваться и срабатывание происходило раньше, пришлось принудительно охлаждать еще и эту конструкцию. А кроме того пришлось частично “разгрузить” нагрузку подключением к БП нескольких мощных резисторов.
Но вообще выключатели рассчитаны максимум на 10 Ампер, потому я и не ожидал от них нормальной работоспособности при токе в 1.5 раза больше их максимума. Теперь думаю как их переделать, видимо придется делать электронную защиту с управлением от этих термовыключателей.
А кроме того теперь у меня появилась еще одна задача. По просьбе некоторых читателей я заказал для обзора блоки питания мощностью 480 и 600 Ватт. Теперь думаю чем их лучше нагружать, так как такую мощность (не говоря о токах до 60 Ампер), моя нагрузка точно не выдержит.
Как и в прошлый раз я измерил КПД блока питания, этот тест я планирую проводить и в дальнейших обзорах. Проверка проходила при мощности 0/33/66 и 100%
Вход – Выход – КПД.
5.2 – 0 – 0
147,1 – 120,3 – 81,7%
289 – 241 – 83,4%
437,1 – 362 – 82,8%
Что можно сказать в итоге.
Блок питания прошел все тесты и показал довольно неплохие результаты. В плане нагрева есть даже заметный запас, но выше 100% я бы не советовал его нагружать. Порадовала весьма высокая стабильность выходного напряжения и отсутствие зависимости от температуры.
К тому что не очень понравилось я отнесу безымянные входные и выходные конденсаторы, огрехи пайки некоторых компонентов и посредственную изоляцию между высоковольтными транзисторами и радиатором.
В остальном блок питания самый обычный, работает, напряжение держит, сильно не греется.
На этом все, как обычно жду вопросов.
Переделываем блок питания в картинках / Хабр
Доброе время суток обитателю хабрахабра!
Довело меня увлечение электроникой до момента, когда дешевого китайского паяльника стало мало. Было принято волевое решение собрать паяльную станцию своими руками. Но вот беда, оказалось что в городе достать трансформатор на
24 вольтапросто невозможно. Благодаря этому прискорбному факту и родилась статья.
В закромах нашлись несколько старых блоков питания ATX, и начался долгий и тернистый путь к получению заветных 24 вольт.
Как известно у ATX есть линия, выдающая -12 вольт с силой тока около 0,5 ампер, так почему бы её не усилить? Но первый блин, как известно, комом: при попытке запитать чудо паяльник блок питания сделал «БЗЗЗ» и ушел на покой.
Второй попыткой было решено сделать удвоитель напряжения. Но удвоителю на вход нужен переменный ток, который можно взять от трансформатора. Но, как оказалось, и этот путь не привел к успеху…
Продолжение истории под катом (осторожно: много картинок)
Из вооружения был только дешевый мультиметр, который показал, что на трансформаторе около 10 вольт переменного тока. Ну чтож, можно идти в бой! На макетке был собран удвоитель. К сожалению, его фотография сохранилась только одна, так сказать, в боевом режиме
Какого же было удивление, когда мультиметр показал на выходе все 50 вольт! Опровержением постулатов физики заниматься не захотелось, поэтому была приобретена тяжелая артиллерия в виде осциллографа. Картинка на выводах трансформатора получилась следующая
Это с пред делителем 1:10 на щупе и цена деления в 1 вольт. Оказывается трансформатор и выдает заветные 24 вольта, только очень страшной формы (не удивительно, что китайский мультиметр не справился с задачей).
Новая задача — переделать удвоитель в выпрямитель. Заодно было решено перенести всю силовую часть будущей паяльной станции в блок питания. Схема получилась вот такая
Пояснение по схеме:
Диоды D2, D4 (Шоттки 30А 60В) образуют обычный диодный мост, на вход которого приходит 24 вольта ужасной формы, а на выходе — те же 24, но постоянного (стоит заметить, что на выходе ток практически ровный!)
Стабилизатор U1 (7805) понижает напряжение до 5 вольт
Конденсаторы С1 (1000uF, 60V) и С2 (220uF, 16V) — электролиты, выполняющие роль фильтра. В теории перед выходом еще надо поставить керамику, которая бы ловила высокочастотные помехи, но она будет стоять в паяльной станции.
Внешний вид:
На этом электронная часть закончена, осталось собрать все в корпусе.
Первым делом обрезаем все провода, они должны комфортно поместиться в корпус. Провода собраны в пары, чтобы выдерживать большую нагрузку, концы смотаны и залужены.
После этого, добавляем кнопку запуска блока питания. Для запуска ATX нужно замкнуть PS_ON (зеленый провод) на землю (любой из черных).На выключатель у меня ушло 3 провода — PS_ON, GND и один из +5 (красный провод). Последний нужен для питания светодиода внутри кнопки.
Ах, да, выключатель пришлось немного модифицировать, ибо внутри стояла галогенка, рассчитанная на 220 вольт. Пришлось вытащить потроха и заменить на светодиод (5в) и резистор (511R).
К корпусу одного БП была применена грубая сила и он стал плоским (это будет дно конструкции).
На текущем этапе была собрана и запущена бета-версия вот такого вида
Срезаем все лишнее на корпусе с кулером. Так все выглядит в разобранном состоянии:
На корпусе размещаем 9 гнезд RCA и один молекс (выход для паяльной станции)
Внутри все выглядит ужасающе:
Внешне не многим лучше, но уже не так пугает:
Пришло время проверить как справляется наша «пристройка» со своими обязанностями
5 вольт (цена деления — 2 вольта, осциллограф немножко не откалиброван)
24 вольта (цена деления 1 вольт + пред делитель на щупе 1:10)
Как видно, справляется хорошо! Небольшой стресс тест в виде двухчасового кручения моторчика так же пройден успешно. наконец то можно приступать к созданию паяльной станции…
Уф, кажется все. Спасибо всем, кто осилил до конца. Буду рад критике конструкции (версии 2.0 однозначно быть) и текста.
PS. Спасибо хабражителю TheHorse за инвайт
ИСТОЧНИК ПИТАНИЯ 12 В постоянного тока – 75 А / 900 Вт
Описание
ИСТОЧНИК ПИТАНИЯ 12 В постоянного тока – 75 А / 900 Вт
Получите максимальную отдачу от зарядного устройства с этим высокопроизводительным блоком питания. Он обеспечивает достаточно чистой и надежной энергии для зарядки аккумуляторов даже при самых высоких скоростях зарядки, на которые способны современные зарядные устройства высокого класса.
Больше власти людям…
Вот формула для определения необходимой мощности:
- Напряжение аккумуляторной батареи x желаемый уровень заряда (амперы) = необходимые ватты
Пример 1:
- 7.2-элементный LiPo 4 В x 20 ампер заряд = 148 Вт, требуемых от источника питания
Пример 2:
- (двойное зарядное устройство) 2 x 7,4 В, 2-элементные LiPo, x 20 А ток заряда = 296 Вт, требуемых от источника питания
Технические характеристики:
- ВХОДНОЕ НАПРЯЖЕНИЕ – от 100 до 240 В переменного тока (50-60 Гц)
- ВЫХОДНОЕ НАПРЯЖЕНИЕ – 12,25 В постоянного тока
- ВЫХОДНОЙ ТОК – 75 А макс.
- ВЫХОДНАЯ ВАТТА – 900 Вт макс.
- РАЗМЕРЫ – 8,5 (9,75 с ручкой) x 3.5 x 1,5 дюйма
- ВЕС – прибл. 2,25 фунта
Характеристики:
- Защита от перенапряжения
- Защита от низкого напряжения
- Защита от перегрузки по току
- Защита от перегрева
- Защита от короткого замыкания
- 3 комплекта 4-миллиметровых гнездовых выходных разъемов с золотой пулей
- Вентилятор охлаждения с автоматической скоростью вращения вентилятора
- Полностью виниловая пленка с материалами премиум-класса и графикой Fantom
- Включает защитную крышку для защиты разъемов
- Включает 6-футовый шнур питания для тяжелых условий эксплуатации
- Ручка
- Резиновые ножки
ПРЕДУПРЕЖДЕНИЕ: Не подключайте блоки питания последовательно для получения большего напряжения.Это может привести к необратимому повреждению источника питания и / или зарядного устройства, на что не распространяется гарантия.
Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзыв.
| Категории Close Outs! Еженедельная распродажа Новые продукты Ардуино Малина Pi Электронные корпуса и коробки Кабели, шнуры и провода Химическая промышленность, электроника Компоненты электронные Разъемы Компьютерные аксессуары Модули охлаждения, термоэлектрический элемент Пельтье Счетчики и таймеры Электронные комплекты Вентиляторы осевые Предохранители электронные Радиаторы Термоусадочные трубки ЖК-дисплеи Светодиодные фонарики Светодиодные и Светодиодные Дисплеи Лазеры и линзы Магниты Электронные двигатели и компоненты Панельные счетчики и измерительные шунты Печатные платы Шнуры питания Блоки питания 19-дюймовые стоечные системы Реле – Power Паяльное оборудование Колонки и сирены Шаговые двигатели и драйверы Переключатели электронные Телефон Испытательное оборудование, электронное Термостаты цифровые Инструменты электронные Трансформаторы силовые УФ лампы Клапаны и цилиндр Видео, видеонаблюдение и безопасность Уникальные предметы
|
| НОМЕР ДЕТАЛИ | PMBC-55LK | PMBC-75LK | PMBC-100LK | PMBC-120LK |
| Выходное напряжение постоянного тока (без нагрузки) | 14.8 В (регулируемое) | 14,8 В (регулируемое) | 14,8 В (регулируемое) | 14,8 В (регулируемое) |
| Выходная сила тока Макс. Непрерывная | 55 | 75 | 100 | 120 |
| Максимальный переменный ток при 108 В переменного тока | 7 | 12 | 13 | 15 |
| Типичный КПД | > 85% | > 93% | > 93% | > 93% |
| Управление вентилятором | Пропорциональное | Пропорциональное | Пропорциональное | Пропорциональное |
| Короткое замыкание, перегрев Обратная полярность | Да | Да | Да | Да |
| Регулируемый выход | 12.От 5 до 16,5 В | от 12,5 до 16,5 В | от 12,5 до 16,5 В | от 12,5 до 16,5 В |
| Размеры | 10,5 x 7,15 x 3,45 | 10,5 x 7,15 x 3,45 | 11,5 x 7,15 x 3,48 | 11,5 x 7,15 x 3,48 |
| Вес | 11,0 фунтов | 12.0 фунтов | 15,0 фунтов | 15,0 фунтов |
| ПОДРОБНЕЕ ИЛИ ЗАКАЗАТЬ | ПОДРОБНЕЕ ИЛИ ЗАКАЗАТЬ | ПОДРОБНЕЕ ИЛИ ЗАКАЗАТЬ | ПОДРОБНЕЕ ИЛИ ЗАКАЗАТЬ | |
| Цена | $ 207 | $ 285 | $ 311 | $ 350 |
DC 12V Блок питания AC / DC
Описание
Адаптер питания 12v 1A, 2A, 3A, 5A, 6A, 10A, 18A 30A Источники питания AC / DC
Источник питания DC 12 В – это электронная схема, преобразующая переменное напряжение в постоянное.Адаптер питания в основном состоит из следующих элементов : трансформатора, выпрямителя, фильтров и схем регулятора.
Источник питания – это электрическое устройство, которое подает электроэнергию на электрическую нагрузку. Источник питания DC 12v Основная функция источника питания – преобразование электрического тока от источника в правильное напряжение, ток и частоту для питания нагрузки. В результате источники питания иногда называют преобразователями электроэнергии.Некоторые источники питания представляют собой отдельные автономные части оборудования, в то время как другие встроены в устройства нагрузки, которые они питают
. Блоки питанияклассифицируются по-разному, в том числе по функциональным характеристикам. Например, регулируемый источник питания – это источник, который поддерживает постоянное выходное напряжение или ток, несмотря на изменения тока нагрузки или входного напряжения. И наоборот, выход нерегулируемого источника питания может значительно измениться при изменении его входного напряжения или тока нагрузки.
Связанные товары:DC 12V 10A Импульсный источник питания Трансформатор защиты от короткого замыкания по току
Универсальный сменный блок питания, 9 В, 1 А ИЛИ 2 А
Описание:Блок питания 12В 2А – совместим с Arduino® UNO
Этот легкий адаптер питания 12 В постоянного тока может обеспечивать ток нагрузки до 2 А.Этот блок питания совместим с моделями UNO и MEGA известной платы Arduino.
Краткие характеристики
Вход 100-240 В переменного тока
Выход 12 В 2 А постоянного тока
Штекер Стандартный: штекер 2,1 / 5,5 мм
Совместимость с UNO и MEGA
Характеристики:
- Входное напряжение: 110/220 В переменного тока 15%
- Выходное напряжение: 12 В постоянного тока, 5 А и 60 Вт
- Выходное напряжение: Диапазон регулировки: ± 10%
- Защиты: автоматическое восстановление после перегрузки / перенапряжения / короткого замыкания
- Универсальный вход переменного тока / Полный диапазон
- Испытание на приработку при полной нагрузке 100% Охлаждение с помощью конвекции естественным воздухом Хорошее качество и высокие характеристики
- Компактный размер Легкий вес.
- Высокая надежность.
- Светодиодный монитор питания (светодиодный индикатор светится при использовании)
- Высокая эффективность и низкое энергопотребление Категория
- – Импульсный адаптер питания (SMPS)
- Тип выхода – Выход постоянного тока – 12 В, 5 А
Как выбрать источник питания 12 В для светодиодной ленты
Источники питания для средних и крупных установок
В этой категории представлены, в основном, блоки питания высокой мощности 12 В и водонепроницаемые блоки питания.Существуют блоки питания мощностью 150 Вт, 200 Вт, 350 Вт, 600 Вт и более для средней или крупномасштабной установки светодиодных лент.
Блоки питания для небольших проектов
Для небольшой установки, такой как установка одной светодиодной ленты 12 В или 24 В длиной 5 метров или меньше или двух полос низкой мощности, вы можете выбрать небольшой источник питания, есть 12 В 1 А, 2 А, 3 А, 5 А, 6 А, 8 А, или блок питания 10A, или блок питания 24V 2A, 3A, 4A, 5A. Пожалуйста, обратитесь к категории адаптеров питания для этих небольших блоков питания.Наши адаптеры питания внесены в список UL, класс 2.
Если вам нужен источник питания 24 В, см. Категорию «Блок питания для светодиодов на 24 В.».
Простая установка и подходит для Северной Америки и Европы
Наши блоки питания на 12 В или 24 В. легко установить. При установке источника питания для стороны переменного тока используйте наш трехконтактный шнур для настенной розетки для подключения к розетке или розетке или используйте проводные кабели (провод 14AWG или провод 16AWG) для жесткого подключения источника питания к источнику переменного тока.Для стороны постоянного тока подключайтесь к светодиодным лентам или контроллерам светодиодов с помощью проводов (провод 16AWG, 18AWG или 20AWG, в зависимости от длины и текущей нагрузки).
Большинство наших источников питания 12 В или 24 В подходят для установки как в Северной Америке, так и в Европе. Они имеют широкий диапазон входных напряжений или переключатель входного напряжения для выбора 115 В (также называемого 110 В или 120 В) или 230 В (220 В или 240 В).
Какой блок питания мне нужен?
Ответ заключается в совокупном рассмотрении следующих факторов:
1.Источник постоянного напряжения или постоянный ток? В основном, постоянное напряжение для светодиодных лент.
2. Для источника питания постоянного напряжения это 12 В или 24 В? Зависит от рабочего напряжения светодиодных лент.
3. Нужен ли мне блок питания с регулируемой яркостью? Это зависит от того, хотите ли вы уменьшить яркость на стороне переменного тока или на стороне постоянного тока источника питания.
4. Нужен ли мне водонепроницаемый блок питания? Зависит от окружающей среды.
5. Входное напряжение 120 В или 277 В для источника питания? В основном 120В.В некоторых местах используется 277В.
6. Нужен ли мне блок питания класса 2? Для некоторых приложений требуются блоки питания класса 2. Наши малые блоки питания сертифицированы по классу 2.
Как выбрать подходящий блок питания для светодиодов 12 В?
Блок питания 12 В – один из важнейших компонентов светодиодного освещения. На рынке представлено множество типов источников питания 12 В, таких как источники постоянного напряжения или постоянного тока, источники питания без и с регулировкой яркости и т. Д.Выбор подходящего источника питания требует тщательного рассмотрения. Выбор неправильного блока питания (БП) приведет к повреждению не только светодиодной продукции, но и самого устройства. Кроме того, слишком слабый источник питания приведет к выделению сильного тепла, что может стать причиной дополнительной опасности.
Источник питания Mean Well
Здесь мы представляем блоки питания Mean Well. Источники питания торговой марки Mean Well обеспечивают высокую надежность и гарантию от 3 до 7 лет.За его супер качество мы много лет продаем блоки питания Mean Well. Компания Mean Well предлагает водонепроницаемые источники питания для установки внутри и вне помещений с коррекцией коэффициента мощности или без нее, источники питания с регулируемой или нерегулируемой яркостью, входное напряжение 110 В или 277 В. Диапазон мощности широк, включая 60 Вт, 100 Вт, 150 Вт, 200 Вт, 350 Вт, 600 Вт, 1000 Вт и даже выше.
Важные факторы, которые следует учитывать при выборе подходящего блока питания для светодиодов 12 В
1. Выберите правильное рабочее напряжение.
Входное напряжение светодиодных лент 12 В или светодиодных ламп 12 В составляет 12 В постоянного тока, и можно использовать только источники питания 12 В для светодиодов.
Важное примечание: ни в коем случае нельзя использовать трансформаторы более высокого напряжения. Например, никогда не используйте источник питания 24 В для подключения светодиодной ленты или светильника на 12 В. Если вы выберете слишком высокое напряжение, светодиодная лента или светодиодная лампа будут повреждены.
2. Мощность (выходная мощность).
Если вы устанавливаете две светодиодные полосы, каждая из которых имеет длину 5 м (16,4 фута) и рабочую мощность 50 или 60 Вт, мы рекомендуем вам использовать блок питания мощностью 150 Вт.
При установке лучше использовать параллельную установку, то есть разместить точку подачи питания посередине двух светодиодных лент, например, для питания двух светодиодных лент посередине. По возможности лучше не устанавливать две светодиодные ленты последовательно, то есть соединить две светодиодные ленты вместе и запитать их с одного конца. Ниже приводится подробное объяснение того, как определить мощность блока питания, которую вы должны выбрать.
Источник питания 12 В должен обеспечивать выходную мощность, достаточную для приложения.Здесь нам нужно знать мощность световой полосы. Рассчитать мощность, необходимую для приложения, несложно. Мощность на единицу длины светодиодной ленты, умноженная на длину, составляет общую мощность.
Например, если светодиодная лента работает с мощностью 12 Вт на метр, а в витрине имеется установка длиной 4 метра, то мощность 4-метровой светодиодной световой ленты составляет 12 Вт x 4 = 48 Вт.
В идеале блок питания должен работать на 80% своей максимальной мощности.Поскольку при включении светодиодной ленты за короткий период времени требуется больше энергии, источник питания должен обеспечивать достаточную мощность для кратковременной операции включения света. Обычно мы добавляем 20% к мощности светодиодной ленты. Следовательно, мощность необходимого блока питания для витрины составляет 48 Вт x 1,2 = 57,6 Вт. На рынке нет блока питания этой мощности, следующий уровень мощности – 60 Вт. Итак, мы выбрали блок питания на 60 Вт.
3. Источник питания 12 В без диммирования или диммирования.
В большинстве случаев светодиодные ленты используют нерегулируемый источник питания. Для обычных проектов светодиодный диммер или контроллер устанавливается между источником питания и светодиодной лентой. В это время сам блок питания не должен иметь функцию затемнения, и функция затемнения выполняется диммером или контроллером.
Если вам нужно затемнить перед блоком питания, тогда вам понадобится блок питания с регулируемой яркостью. Функция диммирования источника питания обычно указывается на этикетке параметра.Если он не отмечен, значит, он не регулируется.
установка блока питания с регулируемой яркостью – схема подключения
установка блока питания без диммирования – схема подключения
4. Нужен ли мне водонепроницаемый блок питания 12 В для установки внутри или вне помещений?
Решающим фактором является расположение источника питания 12 В постоянного тока. Для внутреннего применения светодиодных лент на 12 В или светодиодных фонарей на 12 В мы обычно выбираем внутренний источник питания. Если установить водонепроницаемую светодиодную ленту на открытом воздухе, источник питания можно разместить на улице или в помещении.Если блок питания ставится на открытом воздухе, нужно выбирать водонепроницаемый блок питания. Или вы помещаете блок питания в сухое место и используете водонепроницаемую светодиодную ленту на 12 В на открытом воздухе. Например, рассмотрим применение, когда светодиодная лента освещает балкон. Обычно блок питания и контроллер светодиодной ленты можно установить в соседней комнате.
В ванной комнате, если вы не можете найти водонепроницаемое место для блока питания, мы рекомендуем разместить блок питания светодиодной ленты за пределами ванной комнаты.Помните, что источник питания – это трансформатор, переход от высоковольтной сети к низковольтной. Из-за высокого напряжения безопаснее использовать источник питания для светодиодных лент на 12 В или 24 В вне ванной комнаты.
Примечание. По указанным выше причинам при покупке источника питания для водонепроницаемой ленты на 12 В или 24 В вы можете решить, нужен ли вам водонепроницаемый источник питания, исходя из фактического места установки. Как правило, во влажной или влажной среде требуется водонепроницаемый источник питания.Если вы можете защитить трансформатор от воды, например, с помощью блока питания, или поместить блок питания в сухое место, не проблема выбрать негерметичный блок питания.
Можно ли использовать драйвер светодиода в качестве источника питания?
Да, оно может. Фактически драйвер светодиода – это сам по себе источник питания. Это просто еще одно название блока питания, обеспечивающего питание светодиодных лент и других светодиодных осветительных приборов. К вашему сведению, его также часто называют силовым трансформатором светодиодов.
Как подключить светодиодную ленту к источнику питания? Есть много способов подключиться.См. Статью: Как выбрать блок питания для светодиодной ленты?
Для получения дополнительной информации об установке светодиодной ленты прочтите: Как установить светодиодные ленты?
Источник питания оптом
Мы также продаем электроэнергию оптом. Если вы ищете оптового продавца источников питания, свяжитесь с нами.
Как легко сделать источник питания 12 В в домашних условиях
Как легко сделать источник питания на 12 В в домашних условиях
В этом проекте мы узнаем, как легко сделать источник питания 12 В в домашних условиях или как преобразовать 230 В в 12 В постоянного тока, используя несколько простых шагов с принципиальной схемой.для создания этого проекта нам понадобятся некоторые компоненты.
Компоненты, необходимые для изготовления адаптера 12 В:
- LM7812 Регулятор напряжения
- Радиатор
- 50 В 1000 мкФ (конденсатор)
- светодиод
- Резистор 1 кОм
- 1N4007 (4 диода)
- 12-0-12 (трансформатор 12в / 1 ампер)
- Печатная плата
- Паяльник
- Проволока для пайки
В этом проекте мы используем регулятор напряжения LM7812.Основная функция регулятора напряжения – это выход ровно 12 В.
Мы используем диодный мост, потому что он преобразует переменное напряжение в постоянное.
| Схема блока питания 12 В |
Схема источника питания 12 В:
- Возьмите 4 диода и сделайте перемычку, как на схеме.
- Соединить выход трансформатора с диодом, как на схеме.
- Теперь подключите положительный провод конденсатора 1000 мкФ к положительному проводу, а отрицательную сторону – к заземляющему проводу.
- и теперь подключите резистор 1 кОм и светодиод с положительным и отрицательным проводом.
- Теперь 1-й контакт регулятора напряжения соединяется с плюсовым проводом, 2-й контакт соединяется с проводом заземления, а 3-й контакт используется для вывода.
- 2-й (-12 В) и 3-й (+12) контакты регулятора напряжения используются для выходного питания.
- Наконец, подсоедините радиатор к регулятору напряжения.
| LM7812 Регулятор напряжения |
Вывод стабилизатора напряжения LM7812:
Регулятор напряжения LM7812 имеет 3 контакта.
- 1-й вход
- 2-й участок
- 3-й выход
Основная функция регулятора напряжения – это выход ровно 12 В.
например, если на входе 20 В, а на выходе я хочу ровно 12 В, то я использую LM7812.
Узнайте больше, посмотрев видео
Видео о том, как сделать адаптер питания на 12 В:
Некоторые основные вопросы и ответы:
Зачем использовать диодный мост?
Поскольку мы производим источник питания постоянного тока, а трансформатор обеспечивает питание переменного тока, мы используем диодный мост для преобразователя переменного тока в постоянный.мы также можем использовать выпрямитель напряжения. обе работы одинаковы. если вы не можете найти выпрямитель напряжения, вы можете использовать диодный мост.Зачем использовать трансформатор?
потому что наше требование – входное напряжение 220 вольт и выходное напряжение 12 В. и трансформатор преобразует мощность 220 вольт в 12 В. Основное назначение трансформатора – понижение мощности с 220В до 12В.в чем смысл трансформатора 12-0-12?
12-0-12 трансформатор означает 12в два выхода . Средний провод – нейтральный провод или отрицательный провод.1-й и 3-й провод – положительный. оба имеют выход 12 В. если мы оставим средний провод и будем использовать только 1-й и 3-й провод, то он предоставит нам выход 24 В.Зачем использовать регулятор напряжения LM7812?
потому что нам нужен стабильный выход 12 В. и регулятор напряжения LM7812 обеспечивают стабильный выход 12 В. например, если мы используем вход 24 В, тогда регулятор напряжения преобразует его в идеальный выход 12 В.Зачем использовать конденсатор?
когда мы преобразуем переменный ток в постоянный с помощью диода, его отрицательный контур падает, и напряжение распадается.поэтому мы используем конденсатор. его напряжение накапливается в течение нескольких секунд и обеспечивает выход в состоянии и в одном направлении.Сколько используют входное напряжение?
Обычно вы можете использовать входное напряжение от 220 до 250 В. Если ваш трансформатор поддерживает 150 вольт, вы также можете использовать входную мощность 150 В.Можно ли использовать трансформатор для питания постоянного тока?
Да, трансформатор – это основная часть источника питания. мы также используем трансформатор. и дополнительные компоненты мы используем диодный мост для преобразователя переменного тока в постоянный. Только трансформатор не может обеспечить нас постоянным током.мы должны использовать другие компоненты для преобразования его в постоянный ток.Как переменный ток преобразуется в постоянный?
Используя выпрямитель напряжения или диодный мост, мы можем преобразовать переменный ток в постоянный. нормальный переменный ток проходит по 2 петлям. верхний и нижний. (это называется переменным током), когда мы используем выпрямитель напряжения или диод, его нижний контур падает, а пропускаются только верхние контуры. тогда мы получаем питание постоянного тока.Возможен ли трансформатор постоянного тока?
Нет, потому что трансформатор работает от переменного тока, он не может пропускать постоянный ток. например, мы хотим вводить 230 В и 12 В постоянного тока, используя только трансформатор.так что это невозможно. трансформатор только преобразует 230 В переменного тока в 12 В переменного тока. если вы хотите преобразовать его в DC, вам нужно присоединить больше компонентов.Что это за значения переменного и постоянного тока?
AC означает или AC означает альтернативный ток . и DC означает постоянный ток .Ссылки на другие проекты электроснабжения:
Блок питания для монтажа в стойку 19 дюймов, 12 В постоянного тока, 18 портов, винтовой тип, 20 А
Блок питания для монтажа в стойку 19 дюймов, 12 В постоянного тока, 18 портов, 20 А
19-дюймовый блок питания 12 В постоянного тока, устанавливаемый в стойку, питает до 18 из ваших 12-вольтных устройств постоянного тока и предназначен для установки в серверной комнате или стойке.Блок питания для монтажа в стойку оснащен светодиодным индикатором на передней панели для отслеживания состояния питания каждого порта. Наши блоки питания для монтажа в стойку обеспечивают безопасный и надежный вариант питания ваших устройств.
Блок питания, устанавливаемый в стойку, обеспечивает максимальный ток до 20 А при токе до 1,85 А на порт со сбрасываемыми предохранителями PTC на 1,85 А на каждый порт. Это обеспечивает эффективное питание камер видеонаблюдения и других устройств.
Винтовое соединение идеально подходит для самых разных применений.
Защитные механизмы, такие как защита от короткого замыкания и максимальная токовая защита, встроены в блок питания.
Протестировано в соответствии со стандартами UL950, CSA C22.2 и EMC FCC, часть 15.
Винт с 18 отверстиями Тип
Блок питания для монтажа в стойку имеет 18 винтовых соединений, что позволяет питать до 18 устройств 12 В постоянного тока. Это централизует всю власть в одном месте, обеспечивая организованную и эффективную структуру власти.
Решение для монтажа в стойку
Мы разработали блок питания для монтажа в стойку, что позволяет устанавливать его в любую стандартную 19-дюймовую стойку.
Максимальный ток 20 А
При суммарном токе 20 А на все порты или 1,85 А на порт с самовосстанавливающимся предохранителем PTC на 1,85 А, монтируемый в стойку источник питания предназначен для питания нескольких типов устройств 12 В постоянного тока. Используйте его для камер HD-TVI, HDCVI или AHD или используйте его в других приложениях 12 В постоянного тока.
Характеристики
- 18 портов для подачи питания
- Винтовые зажимы для подключения устройств
- Выход постоянного тока 12 В
- Общая мощность 20 А
- 1.Выход 85 А на порт
- 1.85A самовосстанавливающийся предохранитель PTC на каждом порте
- Светодиодный индикатор на передней панели
- Вход питания и выключатель питания
- Защита от короткого замыкания и перегрузки по току для безопасности
ПРЕДУПРЕЖДЕНИЕ : Рак и вред репродуктивной системе www.
