12 вольт из блока питания компьютера. Напряжение с блока питания компьютера, как взять 12 вольт. Как сделать БП 12В из компьютерного блока пит.
Что это такое
Главной задачей блока питания является преобразование переменного тока и дальнейшее формирование требуемого напряжения, для нормальной работы всех комплектующих ПК.
Напряжение, требуемое для работы комплектующих:
- +12В;
- +5В;
- +3,3В.
Кроме этих заявленных величин существует и дополнительное величины:
- -12В;
- -5В.
БП выполняет роль гальванической развязки между электрическим током из розетки и комплектующими потребляющие ток. Простой пример, если произошла утечка тока и человек дотронулся до корпуса системного блока его ударило бы током, но благодаря блоку питания этого не происходит. Часто используются источники питания (ИП) формата ATX.
Где 12 вольт, а где 5? Разбираемся с цветовой маркировкой
Как узнать, на каких проводах какие напряжения формируются? Где, к примеру, 12 вольт на блоке питания компьютера? Для этого не понадобится тестер, поскольку все провода, выходящие из компьютерного блока питания, имеют строго определенную общепринятую расцветку.
Расцветка и назначение проводов блока питания ATX
| Цвет | Назначение | Примечание |
| черный | GND | провод общий минус |
| красный | +5 В | основная шина питания |
| желтый | +12 В | основная шина питания |
| синий | -12 В | основная шина питания (может отсутствовать) |
| оранжевый | +3.3 В | основная шина питания |
| белый | -5 В | основная шина питания |
| фиолетовый | +5 VSB | дежурное питание |
| серый | Power good | питание в норме |
| зеленый | Power on | команда запустить БП |
Табличка особых пояснений не требует. С зеленым проводом (Power on) мы познакомились в предыдущем разделе – на него материнская плата подает сигнал низким уровнем (замыканием на общий) на включение БП.
Фиолетовый провод (+5 VSB ) – это как раз дежурные +5 В, питающие дежурные узлы материнской платы. По серому проводу (Power good) блок питания сообщает, что все напряжения в норме и компьютер можно включать. Если какое-то из напряжений в процессе работы выходит за допустимые пределы или пропадает, то сигнал снимается. Причем это происходит до того, как успеют разрядиться накопительные конденсаторы БП, давая процессору время на принятие экстренных мер по аварийной остановке системы. Остальные провода – это провода питания материнской платы и периферийных устройств – дисководов, внешних видеокарт и т. д.
Для чего может понадобиться напряжение с блока питания компьютера
Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было.
Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает.
Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.
- Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
- Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
- Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
- Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.
Обзор схем источников питания
Главной частью структурной схемы ИП, формата ATX, является полумостовой преобразователь. Работа преобразователей этого типа заключается в использовании двухтактного режима.
Стабилизация выходных параметров ИП осуществляется применением широтно-импульсной модуляции (ШИМ-контроллер) управляющих сигналов.
В импульсных источниках питания часто используется микросхема ШИМ-контроллера TL494, которая обладает рядом положительных свойств:
- приемлемые рабочие характеристики микросхемы. Это – малый пусковой ток, быстродействие;
- наличие универсальных внутренних элементов защиты;
- удобство использования.
Блоки питания

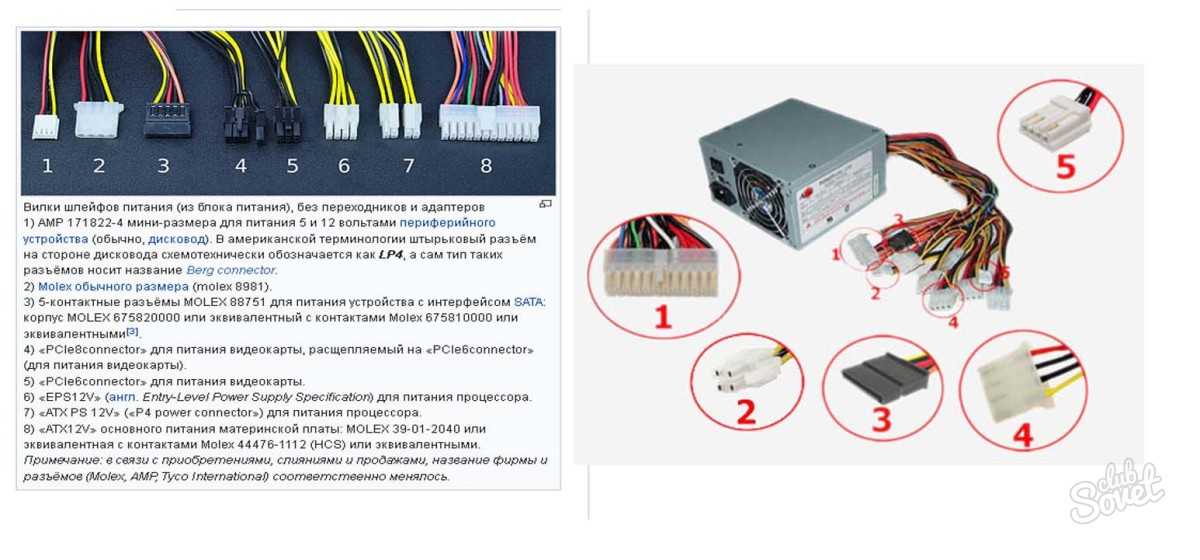

Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:
Таблица контактов 24-контактного разъема блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов
- Конт
- Обозн
- Цвет
- Описание
| 1 | 3. 3V | Оранжевый | +3.3 VDC | |
| 2 | 3.3V | Оранжевый | +3.3 VDC | |
| 3 | COM | Черный | Земля | |
| 4 | 5V | Красный | +5 VDC | |
| 5 | COM | Черный | Земля | |
| 6 | 5V | Красный | +5 VDC | |
| 7 | COM | Черный | Земля | |
| 8 | PWR_OK | Серый | Power Ok — Все напряжения в пределах нормы. Это сигнал формируется при включении БП и используется для сброса системной платы. | |
| 9 | 5VSB | Фиолетовый | +5 VDC Дежурное напряжение | |
| 10 | 12V | Желтый | +12 VDC | |
| 11 | 12V | Желтый | +12 VDC | |
| 12 | 3.3V | Оранжевый | +3.3 VDC | |
| 13 | 3. 3V | Оранжевый | +3.3 VDC | |
| 14 | -12V | Синий | -12 VDC | |
| 15 | COM | Черный | Земля | |
| 16 | /PS_ON | Зеленый | Power Supply On. Для включения блока питания нужно закоротить этот контакт на землю ( с проводом черного цвета). | |
| 17 | COM | Черный | Земля | |
| 18 | COM | Черный | Земля | |
| 19 | COM | Черный | Земля | |
| 20 | -5V | Белый | -5 VDC (это напряжение используется очень редко, в основном, для питания старых плат расширения.) | |
| 21 | +5V | Красный | +5 VDC | |
| 22 | +5V | Красный | +5 VDC | |
| 23 | +5V | Красный | +5 VDC | |
| 24 | COM | Черный | Земля |
typical-450.
ATX 300w .png — типовая схема блока питания на 300W с пометками о функциональном назначении отдельных частей схемы.
Alim ATX 250W (.png) — Схема блока питания Alim ATX 250Watt SMEV J.M. 2002.
atx-300p4-pfc.png — Схема блока питания ATX-300P4-PFC ( ATX-310T 2.03 ).
ATX-P6.gif — Схема блока питания ATX-P6.
GPS-350EB-101A.pdf — Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350EB-101A.
GPS-350FB-101A.pdf — Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350FB-101A.
ctg-350-500.png — Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P
ctg-350-500.pdf — Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P
cft-370_430_460.pdf — Схема блоков питания Chieftec CFT-370-P12S, CFT-430-P12S, CFT-460-P12S
gpa-400.png — Схема блоков питания Chieftec 400W iArena GPA-400S8
GPS-500AB-A.pdf — Схема БП Chieftec 500W GPS-500AB-A.
cft500-cft560-cft620.pdf — Схема блоков питания Chieftec CFT-500A-12S, CFT-560A-12S, CFT-620A-12S
aps-550s.png — Схема блоков питания Chieftec 550W APS-550S
gps-650_cft-650.pdf — Схема блоков питания Chieftec 650W GPS-650AB-A и Chieftec 650W CFT-650A-12B
ctb-650.pdf — Схема блоков питания Chieftec 650W CTB-650S
ctb-650_no720.pdf — Схема блоков питания Chieftec 650W CTB-650S Маркировка платы: NO-720A REV-A1
aps-750.pdf — Схема блоков питания Chieftec 750W APS-750C
ctg-750.pdf — Схема блоков питания Chieftec 750W CTG-750C
cft-600_850.pdf — Схема блоков питания Chieftec CFT-600-14CS, CFT-650-14CS, CFT-700-14CS, CFT-750-14CS
cft-850g.pdf — Схема блока питания Chieftec 850W CFT-850G-DF
cft-1000_cft-1200.pdf — Схема блоков питания Chieftec 1000W CFT-1000G-DF и Chieftec 1200W CFT-1200G-DF
colors_it_330u_sg6105.gif — Схема БП NUITEK (COLORS iT) 330U (sg6105).
330U (.png) — Схема БП NUITEK (COLORS iT) 330U на микросхеме SG6105 .
350U.pdf — Схема БП NUITEK (COLORS iT) 350U SCH .
350T.pdf — Схема БП NUITEK (COLORS iT) 350T .
400U.pdf — Схема БП NUITEK (COLORS iT) 400U .
500T.pdf — Схема БП NUITEK (COLORS iT) 500T .
600T.pdf — Схема БП NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)
codegen_300x.gif — Схема БП Codegen 300w mod. 300X.
PUh500W.pdf — Схема БП CWT Model PUh500W .
Dell-145W-SA145-3436.png — Схема блока питания Dell 145W SA145-3436
Dell-160W-PS-5161-7DS.pdf — Схема блока питания Dell 160W PS-5161-7DS
Dell_PS-5231-2DS-LF.pdf — Схема блока питания Dell 230W PS-5231-2DS-LF (Liteon Electronics L230N-00)
Dell_PS-5251-2DFS.pdf — Схема блока питания Dell 250W PS-5251-2DFS
Dell_PS-6311-2DF2-LF.pdf — Схема блока питания Dell 305W PS-6311-2DF2-LF модель L305-00
Dell_L350P-00.pdf — Схема блока питания Dell 350W PS-6351-1DFS модель L350P-00
Dell_L350P-00_Parts_List.pdf — Перечень деталей блока питания Dell 350W PS-6351-1DFS модель L350P-00
delta-450AA-101A.
pdf — Схема блока питания Delta 450W GPS-450AA-101ADTK-PTP-1358.pdf — Схема блока питания DTK PTP-1358.
DTK-PTP-1503.pdf — Схема блока питания DTK PTP-1503 150W
DTK-PTP-1508.pdf — Схема блока питания DTK PTP-1508 150W
DTK-PTP-1568.pdf — Схема БП DTK PTP-1568 .
DTK-PTP-2001.pdf — Схема БП DTK PTP-2001 200W.
DTK-PTP-2005.pdf — Схема БП DTK PTP-2005 200W.
DTK PTP-2007 .png — Схема БП DTK Computer модель PTP-2007 (она же – MACRON Power Co. модель ATX 9912)
DTK-PTP-2007.pdf — Схема БП DTK PTP-2007 200W.
DTK-PTP-2008.pdf — Схема БП DTK PTP-2008 200W.
DTK-PTP-2028.pdf — Схема БП DTK PTP-2028 230W.
DTK_PTP_2038.gif — Схема БП DTK PTP-2038 200W.
DTK-PTP-2068.pdf — Схема блока питания DTK PTP-2068 200W
DTK-PTP-3518.pdf — Схема БП DTK Computer model 3518 200W.
DTK-PTP-3018.pdf — Схема БП DTK DTK PTP-3018 230W.
DTK-PTP-2538.pdf — Схема блока питания DTK PTP-2538 250W
DTK-PTP-2518.pdf — Схема блока питания DTK PTP-2518 250W
DTK-PTP-2508.
pdf — Схема блока питания DTK PTP-2508 250WDTK-PTP-2505.pdf — Схема блока питания DTK PTP-2505 250W
EC mod 200x (.png) — Схема БП EC model 200X.
FSP145-60SP.GIF — Схема БП FSP Group Inc. модель FSP145-60SP.
fsp_atx-300gtf_dezhurka.gif — Схема источника дежурного питания БП FSP Group Inc. модель ATX-300GTF.
fsp_600_epsilon_fx600gln_dezhurka.png — Схема источника дежурного питания БП FSP Group Inc. модель FSP Epsilon FX 600 GLN.
green_tech_300.gif — Схема БП Green Tech. модель MAV-300W-P4.
iwp300a2.gif — Схемы блока питания INWIN IW-P300A2-0 R1.2.
IW-ISP300AX.gif — Схемы блока питания INWIN IW-P300A3-1 Powerman.
Наиболее распространенная неисправность блоков питания Inwin, схемы которых приведены выше — выход из строя схемы формирования дежурного напряжения +5VSB ( дежурки ).
Как правило, требуется замена электролитического конденсатора C34 10мкФ x 50В и защитного стабилитрона D14 (6-6.3 V ). В худшем случае, к неисправным элементам добавляются R54, R9, R37, микросхема U3 ( SG6105 или IW1688 (полный аналог SG6105) ) Для эксперимента, пробовал ставить C34 емкостью 22-47 мкФ — возможно, это повысит надежность работы дежурки.
IP-P550DJ2-0.pdf — схема блока питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev:1.51). Имеющаяся в документе схема формирования дежурного напряжения используется во многих других моделях блоков питания Power Man (для многих блоков питания мощностью 350W и 550W отличия только в номиналах элементов ).
JNC_LC-B250ATX.gif — JNC Computer Co. LTD LC-B250ATX
JNC_SY-300ATX.pdf — JNC Computer Co. LTD. Схема блока питания SY-300ATX
KME_pm-230.GIF — Схемы блока питания Key Mouse Electroniks Co Ltd модель PM-230W
L & C A250ATX (.png) — Схемы блока питания L & C Technology Co. модель LC-A250ATX
LiteOn_PE-5161-1.pdf — Схема блоков питания LiteOn PE-5161-1 135W.
LiteOn-PA-1201-1.pdf — Схема блоков питания LiteOn PA-1201-1 200W (полный комплект документации к БП)
LiteOn_model_PS-5281-7VW.pdf — Схема блоков питания LiteOn PS-5281-7VW 280W (полный комплект документации к БП)
LiteOn_model_PS-5281-7VR1.pdf — Схема блоков питания LiteOn PS-5281-7VR1 280W (полный комплект документации к БП)
LiteOn_model_PS-5281-7VR.
pdf — Схема блоков питания LiteOn PS-5281-7VR 280W (полный комплект документации к БП)
LWT2005 (.png) — Схемы блока питания LWT2005 на микросхеме KA7500B и LM339N
M-tech SG6105 (.png) — Схема БП M-tech KOB AP4450XA.
Macrom Power ATX 9912 .png — Схема БП MACRON Power Co. модель ATX 9912 (она же – DTK Computer модель PTP-2007)
Maxpower 230W (.png) — Схема БП Maxpower PX-300W
MaxpowerPX-300W.GIF — Схема БП Maxpower PC ATX SMPS PX-230W ver.2.03
PowerLink LP-J2-18 (.png) — Схемы блока питания PowerLink модель LP-J2-18 300W.
Power_Master_LP-8_AP5E.gif — Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).
Power_Master_FA_5_2_v3-2.gif — Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.
microlab350w.pdf — Схема БП Microlab 350W
microlab_400w.pdf — Схема БП Microlab 400W
linkworld_LPJ2-18.GIF — Схема БП Powerlink LPJ2-18 300W
Linkword_LPK_LPQ.gif — Схема БП Powerlink LPK, LPQ
PE-050187 — Схема БП Power Efficiency Electronic Co LTD модель PE-050187
ATX-230.
pdf — Схема БП Rolsen ATX-230
SevenTeam_ST-200HRK.gif — Схема БП SevenTeam ST-200HRK
SevenTeam_ST-230WHF (.png) — Схема БП SevenTeam ST-230WHF 230Watt
SevenTeam ATX2 V2 на TL494 (.png) — Схема БП SevenTeam ATX2 V2
hpc-420-302.pdf — Схема блока питания Sirtec HighPower HPC-420-302 420W
HP-500-G14C.pdf — Схема БП Sirtec HighPower HP-500-G14C 500W
cft-850g-df_141.pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. NO-672S. 850W. Блоки питания линейки Sirtec HighPower RockSolid продавались под маркой CHIEFTEC CFT-850G-DF.
SHIDO_ATX-250.gif — Схемы блока питания SHIDO модель LP-6100 250W.
SUNNY_ATX-230.png — Схема БП SUNNY TECHNOLOGIES CO. LTD ATX-230
s_atx06f.png — Схема блока питания Utiek ATX12V-13 600T
Wintech 235w (.png) — Схема блока питания Wintech PC ATX SMPS модель Win-235PE ver.2.03

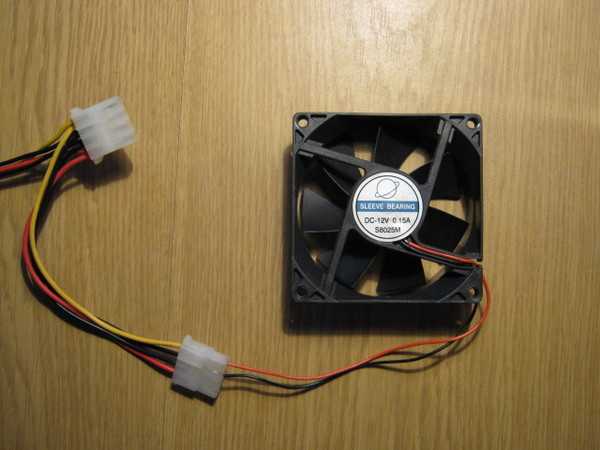

Как взять 12 вольт с блока питания компьютера
Как вы уже поняли, взять напряжение с блока питания компьютера достаточно просто. Вам необходимо лишь подключить устройство к желтому проводу (плюс) и черному (минус).
Только будьте внимательны и не перепутайте полярность, иначе ваше устройство, скорее всего, выйдет из строя.
Опять же повторюсь, не забывайте о том, что блок питание подаст напряжение на провода только тогда, когда он будет запущен. Если вы работаете с демонтированным БП ПК, который изъят из корпуса, то необходимо запустить устройство путем замыкания проводов GND (минус) и PWR SW.
Последовательность действий по переделке БП ATX в регулируемый лабораторный.
Удаляем перемычку J13 (можно кусачками)
Удаляем диод D29 (можно просто одну ногу поднять)
Перемычка PS-ON на землю уже стоит.
Включаем ПБ только на короткое время, так как напряжение на входа будет максимальное (примерно 20-24В). Собственно это и хотим увидеть. Не забываем про выходные электролиты, расчитанные на 16В. Возможно они немного нагреются. Учитывая Ваши «вздутости», их все равно придется отправить в болото, не жалко. Повторюсь: все провода уберите, они мешают, а использоваться будут только земляные и +12В их потом назад припаяете.
Удаляем 3.3-х вольтовую часть: R32, Q5, R35, R34, IC2, C22, C21.
Удаляем 5В: сборку шоттки HS2, C17, C18, R28, можно и «типа дроссель» L5.
Удаляем -12В -5В: D13-D16, D17, C20, R30, C19, R29.
Меняем плохие : заменить С11, С12 (желательно на бОльшую ёмкость С11 — 1000uF, C12 — 470uF).
Меняем несоответствующие компоненты: С16 (желательно на 3300uF х 35V как у меня, ну хотя бы 2200uF x 35V обязательно!) и резистор R27 — у Вас его уже нет вот и замечательно.
Советую его заменить на более мощный, например 2Вт и сопротивление взять 360-560 Ом. Смотрим на мою плату и повторяем:
Убираем всё с ног TL494 1,2,3 для этого удаляем резисторы: R49-51 (освобождаем 1-ю ногу), R52-54 (…2-ю ногу), С26, J11 (…3-ю ногу)
Не знаю почему, но R38 у меня был перерублен кем-то 🙂 рекомендую Вам его тоже перерубить. Он участвует в обратной связи по напряжению и стоит параллельно R37-му.
Отделяем 15-ю и 16-ю ноги микросхемы от «всех остальных», для этого делаем 3 прореза существуюших дорожек а к 14-й ноге восстанавливаем связь перемычкой, как показано на фото.
Теперь подпаиваем шлейф от платы регулятора в точки согласно схемы, я использовал отверстия от выпаянных резисторов, но к 14-й и 15-й пришлось содрать лак и просверлить отверстия, на фото.
Жила шлейфа №7 (питание регулятора) можно взять от питания +17В ТЛ-ки, в районе перемычки, точнее от неё J10/ Просверлить отверстие в дорожку, расчистить лак и туда. Сверлить лучше со стороны печати.
Ещё посоветовал бы поменять конденсаторы высоковольтные на входе (С1, С2). У Вас они очень маленькой ёмкости и наверняка уже изрядно подсохли. Туда нормально станут 680uF x 200V. Теперь, собираем небольшую платку, на которой будут элементы регулировки. Вспомогательные файлы смотрите тут.
Схема дополнительного блока

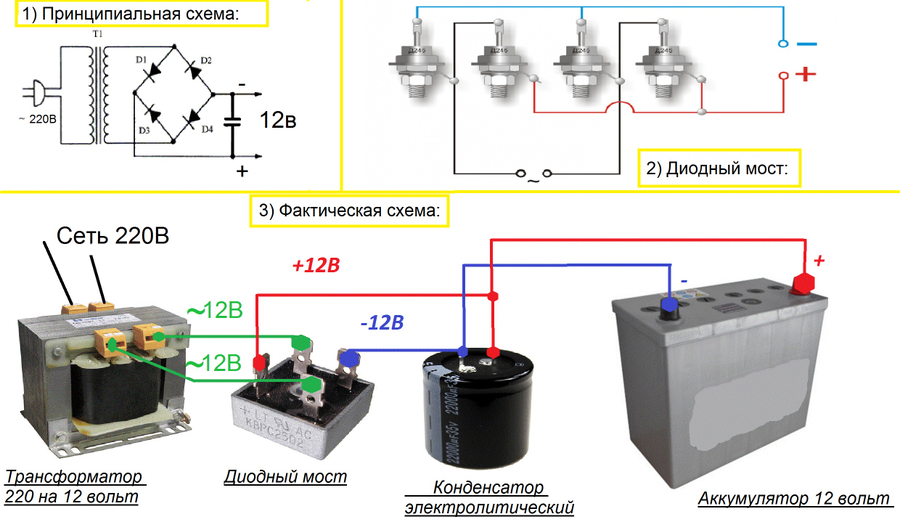

Как переделать блок питания компьютера в зарядное устройство
Строго говоря, ремонт БП не является главным предметом рассмотрения нашей статьи, в конце концов, можно приобрести и рабочий вариант. Наша основная задача – получить на выходе 12 В.
За это отвечает выходная схема, на которой имеются фильтры питания вкупе с выпрямителями:
Не нужно бояться выпаивать лишние элементы – чтобы запустить схему TL494, необходимы только 1 конденсатор и 4 резистора (плюс парочка переменных сопротивлений). Они на схеме имеются, если выпаяете что-то лишнее, всегда можно вернуть их на место.
Микросхема LM339 представляет собой четырёхкомпонентный компаратор, отвечающий за работу цепи защиты – его тоже можно выпаивать.
При переделке БП компьютера в зарядное устройство, совмещённое с лабораторным источником питания, можно воспользоваться схемой:
Фактически для переделки блока питания компьютера в ЗУ нам потребуются шунт с номиналом 0.1–0.01 Ом и пара переменных резистора. Разумеется, если вы не в ладах с электроникой, за такую работу лучше не браться.
Уже этого достаточно, чтобы получить диапазон напряжений на выходе в пределах 3–25 В с возможностью ограничить ток заряда величиной 0.5–15 А. То есть для стандартной зарядки нам потребуется выставить напряжение в пределах 14./c9f8417bdc1aafe.s.siteapi.org/img/6b7f6df3f45beaf229df451377a400f1c4d87df8.jpg)
3–14.6 В, а ток ограничить величиной, составляющей 10% от ёмкости батареи. По существу, мы собрали стабилизатор напряжения, поэтому по мере заряда батареи будет падать ток, что защитит автомобильный аккумулятор от перезаряда и кипения электролита. То есть вам не нужно будет контролировать процесс, а АКБ может стоять на зарядке сколь угодно долго – по мере заряда ток будет падать вплоть до нулевого значения.
Недостаток нашей схемы состоит в отсутствии полноценной защиты от КЗ, поэтому при замыкании клемм батареи максимальный ток будет равен значению, выставленному нами. Но если вы выставите все 5.5 или 6 А, этого будет достаточно, чтобы из вашего блока питания вскоре пошёл сизый дымок… Так что переполюсовка – главный враг нашего ЗУ
Добавление в цепь 15-амперного предохранителя позволит уменьшить риски, но на практике такая защита чаше всего не срабатывает.
Возможные доработки
На достигнутом многие автолюбители не останавливаются и пытаются усовершенствовать конструкцию зарядного устройства, собранного на базе обычного блока питания для персональных компьютеров.
Если комп старый и не используется, а его блок питания вполне ещё работоспособный, его можно смело задействовать в собственных экспериментах, в попытках воссоздать зарядное устройство.
Среди усовершенствований можно выделить довольно простую, но полезную доработку. Заключается она в том, чтобы к полученному блоку подключить цифровой тип вольтметра. Преимущество такой модернизации в возможности следить и контролировать течение зарядного процесса. Тем самым удастся вовремя отключить и прекратить подачу заряда на аккумуляторную батарею.
Допускать перезаряд АКБ нельзя. Это может привести к серьёзным и опасным последствиям, включая полный выход из строя аккумуляторной батареи.
Ещё одна простая, но полезная доработка заключается в установке ручки на корпус блока. Тем самым будет намного удобнее переносить устройство.
Некоторые монтируют в корпус, вырезая отверстие соответствующего размера, цифровой измерительный прибор. На него будут выводиться все цифровые данные, сообщающие о работе блока питания, переделанного в зарядное устройство для аккумуляторных автомобильных батарей.
У зарядного устройства в приведённом примере есть функция защиты от возможной перегрузки и возникающего короткого замыкания. Но защиты от потенциально опасной переполюсовки не предусмотрено.
Потому подключать к ЗУ аккумулятор, нарушая полярность (минус на плюс, плюс на минус), нельзя ни в коем случае. Иначе зарядное устройство моментально выйдет из строя. И все потраченные силы, время и старания окажутся напрасными.
Наглядно видно, что даже старенький блок питания от персонального компьютера может стать превосходной основой для создания зарядного устройства, пригодного для обслуживания автомобильного аккумулятора.
Но без определённых навыков и умений добиться желаемого результата не получится. Здесь нужно разбираться в электронике и электрике, уметь обращаться с электрическими схемами, правильно их читать, находить требуемые компоненты и пр. Потому обычный новичок, который впервые знакомится с устройством ЗУ и БП, такую работу не осилит. Это может показаться простой и легко выполнимой задачей.
На практике у многих ничего не получается, либо работоспособность зарядного устройства оказывается далёкой от ожидаемых результатов.
Потому порой самым правильным решением станет покупка современного, функционального и простого в применении заводского зарядного устройства от проверенного и хорошо себя зарекомендовавшего производителя.
[spoiler title=»Источники»]
- https://compsch.com/obzor/vidy-elektricheskix-sxem-bloka-pitaniya-kompyutera.html
- https://Acums.ru/bespereboyniki-i-bloki-pitaniya/skhemy-peredelki-v-laboratorniy-ili-reguliruemiy-v-zaryadnoe-ustroystvo
- https://voltobzor.ru/poleznye-stati/sxema-bloka-pitaniya-kompyutera-poetapnaya-instrukciya-dlya-samostoyatelnogo-bloka-pitaniya-na-12-volt
- https://ab57.ru/schema.html
- https://tehnoobzor.com/schemes/pitanie/113-kak-sdelat-reguliruemyy-blok-pitaniya-iz-kompyuternogo.html
- https://akbvavto.ru/questions/peredelka-bloka-pitaniya-v-zaryadnoe-ustroystvo.html
- https://DriverTip. ru/repair/peredelka-bloka-pitaniya-kompyutera-v-zaryadnoe-ustrojstvo.html
ru/repair/peredelka-bloka-pitaniya-kompyutera-v-zaryadnoe-ustrojstvo.html[/spoiler]
Выбираем подходящий источник питания в 2023 году вместе с Суперайс
Очень часто встречается вопрос, — какой блок выбрать для электропитания усилителя, LED-подсветки, регулируемого преобразователя и других, не менее полезных устройств. Выбор источника питания – задача трудная, потому давайте обсудим, чем они различаются и как выбрать «тот единственный».
Материал обновлён 17.04.2023
Время чтения: 17 минут
Автор статьи — Андрей Кириченко
- Отличия блоков питания
- Тип источника питания: импульсный или линейный
- Диапазон входного напряжения
- Выходное напряжение
- Мощность
- Защита от перенапряжения и короткого замыкания
- КПД блока питания
- Количество каналов
- Конструкция
- Охлаждение
- Производитель
- Источники питания AC/DC в корпусе
- Маломощные блоки питания
- Ультратонкие блоки питания
- Источники питания средней мощности
- Блоки питания с большой мощностью
- Ультраплоские блоки питания
- Блоки питания для светодиодов с защитой от влаги
- Сфера применения
- Источники питания AC/DC компании Hongwei
- Источники питания AC/DC компании Mean Well
- Топ качественных блоков питания AC/DC
Отличия блоков питания
Начать стоит с пояснения, как они вообще различаются, так лучше определить требования к ним с учетом поставленной задачи.
Тип источника питания: импульсный или линейный
«Обычные» блоки отошли даже не на второй, а скорее на третий план, потому есть большая вероятность купить импульсный БП, а точнее ИИП — импульсный источник питания. Это не значит, что трансформаторные БП не нужны, они применяются там, где необходим, например, пониженный уровень помех или повышенная электробезопасность.
Тип источника питания: импульсный или линейныйДиапазон входного напряжения
БП обычно имеют либо «широкий» диапазон 85 (100)-265 Вольт, либо «узкий» 198-265, при этом чаще в «широком» диапазоне работают маломощные БП, а у мощных ставят переключатель 115/230 Вольт.
Диапазон входного напряжения на примере маломощного и БП с большей нагрузкойВыходное напряжение
Обычно у ИП с такими значениями: 3.3, 5, 9, 12, 15, 24, 36, 48, 60 Вольт – из этого ряда подбирают подходящий.
- 5В — адресные светодиодные ленты, USB устройства, светодиодные экраны;
- 12-24В — обычные светодиодные ленты, усилители, мониторы, радиостанции, 3D принтеры;
- 36В — подходят для питания различных преобразователей;
- 48В — PoE устройства, понижающие преобразователи.
Допускается регулировка в небольших пределах, около +\-10%, максимально же можно регулировать до 15-20%, дальше могут начаться проблемы. Для регулировки используют подстроечный резистор.
Регулировка выходного напряжения при помощи подстроечного резистораМощность
С большей вероятностью вам понадобятся источники от 5-10 Вт до 500-600, но существуют гораздо более мощные модели. С вольтажом, здесь есть условное деление на группы — 10, 25, 35, 50 (60), 100, 150, 200, 240 Вт.
Если ваша нагрузка имеет кратковременный характер, то номинальную нагрузку можно брать почти без запаса, но если речь о длительной работе, то лучше брать запас порядка 20-25% для недорогих, 10-15% для фирменных, это увеличит их ресурс.
Входное/выходное напряжение и мощность указывается на наклейке, которую вы можете найти на корпусе.
При этом часто мощность и выходное напряжение можно понять даже из названия модели, например, справа S-120-24, 120 это его номинальная нагрузка, а 24 это выходное напряжение.
Защита от перенапряжения и короткого замыкания
Защита от перенапряжения и короткого замыкания – важная характеристика, которая может избежать повреждение нагрузки. Хорошие источники электропитания имеют механизмы защиты от перегрузки, короткого замыкания, перенапряжения.
КПД блока питания
КПД (коэффициент полезного действия) прибора указывает на эффективность преобразования электроэнергии из сети переменного тока в постоянный , который используется другим устройством. Чем выше КПД, тем меньше энергии теряется в виде тепла, и тем меньше энергозатраты и счет за электроэнергию. Выбирайте источники электроснабжения с КПД не менее 80%, чтобы снизить потери энергии.
Количество каналов
Преобладают одноканальные БП, но есть варианты с несколькими значениями вольтажа, например, 12 и 5 Вольт. Есть блоки, совмещенные с функцией ИБП (источник бесперебойного электроснабжения).
Конструкция
Источники бывают в виде платы, в пластиковом корпусе, металлическом перфорированном, обычные, уменьшенной толщины (низкопрофильные), для монтажа на панель или DIN рейку, узкие для LED-светильников. Популярными стали ИП в алюминиевом корпусе с кожухом.
Конструктивное исполнение источников питания AC/DCОхлаждение
Бывает пассивное, активное, при помощи вентилятора. Лучше использовать с пассивным охлаждением, при этом его корпус работает как радиатор, а так как вентилятора нет, то нечему забиваться пылью. Мощность БП с пассивным охлаждением часто ограничена на уровне 200-250 Ватт, блоки более 300-350 Ватт идут уже с вентилятором.
Блок питания AC/DC с активным охлаждениемПроизводитель
Конечно, лучше брать что-то фирменное, например, известный многим Mean Well или Hongwei, но если задача не сильно критичная, то подойдет что-то от менее известных производителей, цена там будет пониже.
Источники питания AC/DC в корпусе
В статье будут описаны популярные блоки, особенно в среде радиолюбителей.
Речь пойдет о БП в кожухе. Они имеют хорошее соотношение мощность/цена, удобное подключение клеммниками, большой выбор моделей.
Блоки питания с небольшой мощностью
Начнем с самых маломощных моделей, одна из них показана слева, имеет номинальную нагрузку 12 Ватт при выходном напряжении в 12 Вольт.
Но заметно более интересна целая линейка блоков 25-60 Ватт, так как выпускается она с разными выходными напряжениями, соответственно, токами. Внутри это часто неплохие ИП, работают в широком диапазоне вольтажа, что хорошо при больших колебаниях напряжения в сети.
Как пример, модели:
- Блок питания, 12В, 2А, 25Вт
- Блок питания, 12В, 3А, 36Вт
- Импульсный блок питания, 12В, 5А, 60Вт
- Блок питания S-36-24
Внешне они почти не отличаются, разобраться можно по маркировке, где первое число — это мощность, а второе, выходное напряжение.
Они удобны для электропитания различных зарядных устройств, камер видеонаблюдения, светодиодных лент, вентиляторов.
Ультратонкие блоки питания
Отдельную группу занимают ультратонкие БП, но, наверное, корректнее их называть ультраузкими, так как они имеют малый размер в сечении, но большие в длину.
Такие БП также имеют стандартное выходное напряжение в 12 или 24 Вольт, а номинальная нагрузка обычно порядка 12-48 Ватт, хотя существуют более мощные модели.
Сфера применения понятна уже из форм-фактора, LED-освещение, но конечно никто не мешает использовать их для других потребителей.
Источники питания AC/DC серии LF-CBМаркировка здесь немного отличается, первое число также обозначает мощность, а вот второе это выходной ток, потому выходной вольтаж можно узнать либо из полной маркировки, либо разделив первое число на второе.
Ниже пример маркировки на корпусе для LF-CB48-4А, который соответственно имеет на выходе 12 Вольт при токе до 4 Ампер.
Данная серия БП рассчитана на «узкий» диапазон входного напряжения, от 180 до 260 Вольт.
К той же серии относятся источники NeonPro производства Hyrite, а то, что они выпускаются только на напряжение 12 и 24 Вольт как раз говорит про преимущественное использование для светодиодных лент, которые также чаще делают на 12 и 24 Вольт. Они также имеют отличие в маркировке, первое число — это вольтаж, а второе, номинальная нагрузка.
Естественно, как у предыдущих имеется полный комплекс защит, от перегрева, перегрузки, короткого замыкания.
Источники питания NeonPro производства HyriteИсточники питания средней мощности
Не безынтересны БП, имеющие некий средний размер между совсем большими и показанными выше. Здесь также корпус является радиатором, есть варианты большей мощности, имеющие активное охлаждение. Применяют их там, где есть ограничение по ширине корпуса.
Как пример можно привести популярные модели S-75-24, S-120-12 имеющие мощность 75, 120 Ватт соответственно.
Маркировка стандартная, первое число мощность в Ваттах, второе, выходное напряжение.
Мощные блоки питания
Отдельно стоит выделить ИП мощностью от 600 Ватт. Например, источник с вольтажом 12 Вольт, номинальным током 50 Ампер. Такие блоки заметно крупнее, имеют внутри более мощный вентилятор, или два, отдельное электроснабжение ШИМ контроллера, радиаторы увеличенной площади.
Рассмотрим три ИИП мощностью 1,2 киловатт с разным напряжением:
Импульсный блок питания, 12В, 100А, 1200Вт1200-ваттный источник применяется для рекламных стендов. Имеет встроенную защиту от перенапряжения, перегрузки по току, короткого замыкания. В качестве достоинств данного ИБП выделяют – небольшой вес, высокий КПД, допуск большого интервала питающего напряжения.
Блок питания, 24В, 50А, 1200Вт
AC-DC преобразователь пригодится в проектировании освещения большой мощности, например, для LED-лент, работающих от напряжения в 24 вольта.
Многие камеры видеонаблюдения питаются от пониженного напряжения, для их работы тоже нужен источник электропитания.
Данный прибор имеет 48-вольтное напряжение при номинальном токе 25 Ампер. В его конструкции используются высокочастотные трансформаторы небольших размеров, номинальная нагрузка которых не уступает тяжелым, большим НЧ трансформаторам. Этим объясняются небольшие вес, габариты стабилизатора
Также стоит упомянуть про некоторые новинки БП от производителя Kejian.
Ниже сравним несколько преобразователей AC/DC.
| Наименование модели | S-600-24 | S-600-36 | S-800-36 | S-800-48 |
|---|---|---|---|---|
| Выходное напряжение | 24 В | 36 В | 36 В | 48 В |
| Выходной ток | 25 А | 16 А | 22 А | 16,6 А |
| Мощность | 600 Вт | 600 Вт | 800 Вт | 800 Вт |
Ультраплоские блоки питания
Еще полезным классом являются ультраплоские блоки, которые используются для встраиваемых решений, номинальная нагрузка таких ИП обычно от 120 до 400 Ватт.
При этом большая часть моделей имеет пассивное охлаждение, хотя у моделей мощностью более 300 Ватт уже стоит вентилятор.
Например, Импульсный блок питания, 12В, 20А, 250Вт и Fengshuo 12V300W с пассивным охлаждением. А вот модель 12V300W имеет уже активное охлаждение, так как чем ниже выходное напряжение, тем ниже КПД прибора.
Источники питания AC/DC фирмы FengshuoБлоки питания для светодиодов с защитой от влаги
Сейчас часто на БП пишут — LED Power supply, соответственно покупатели интересуются, они предназначены только для светодиодного освещения? Конечно нет, такие абсолютно спокойно можно использовать для любых других нагрузок вплоть до аудио усилителей. Фактически это самые обычные БП, просто с дополнительной надписью.
А вот если нужен именно драйвер, при помощи которого питают мощные светодиодные матрицы, то следует искать надпись — LED driver, также обычно выходной вольтаж у них указан в виде диапазона, например, 24-36, 30-49 Вольт, хотя бывают варианты с фиксированным вольтажом.
Ключевое различие между блоком и драйвером в том, что для драйвера режим работы с непрерывным ограничением тока является штатным, а для БП, аварийным.
Примеры блоков LED Power supply и LED driverСфера применения
Помимо светодиодного освещения большую популярность набирают 3D принтеры, где большая мощность требуется для подогрева стола, напряжение при этом чаще 12 или 24 Вольт.
В таких случаях неплохим вариантом будет применение БП в кожухе использующих пассивное охлаждение. Обусловлен такой выбор тем, что вентилятор — это лишний шум, а принтер работает по много часов, также вентилятор является потенциальным узлом отказа, если он остановится, то источник, скорее всего, выйдет из строя. Требуемая номинальная нагрузка при этом находится в диапазоне 150-200 Ватт, потому лучше использовать блоки мощностью 240 Ватт, например, Блок питания, 12В, 20А, 240Вт.
ИП мощностью 240 Ватт
Еще одна сфера применения, электропитание светодиодных экранов, адресных светодиодных лент.
Особенность заключается в том, что им требуется напряжение 5 Вольт, большой ток, порядка 30-50 Ампер и более. В таких случаях требуются уже приборы с активным охлаждением, так как кроме большой мощности у них часто ниже КПД из-за небольшого вольтажа.
Есть вариант обойти эту особенность путем разделения нагрузки на несколько групп, запитав их от менее мощных блоков, но стоимость такого решения выше.
ИП с активным охлаждениемПример применения блока 5 Вольт в качестве источника для многоканальной зарядной станции или небольшой «майнинг фермы».
Источник питания AC/DC с напряжением 5 ВольтБолее мощные БП применяются для станков с ЧПУ, а также регулируемых преобразователей напряжения. Здесь требуемый вольтаж находится в диапазоне 48-60 Вольт, а номинальная нагрузка 800 Ватт и более.
Эти ИП заметно крупнее, имеют внутри более мощный вентилятор, а может два, отдельное электроснабжение ШИМ контроллера, радиаторы увеличенной площади. Как пример, Kejian S-800-48, Kejian S-1200-48 с мощностью соответственно 800, 1200 Ватт, напряжением 48 Вольт, также есть модели на другое напряжение — Kejian S-1000-24 (1000 Ватт, 24 Вольт), Kejian S-1200-12 (1200 Ватт, 12 Вольт).
В некоторых ситуациях приходится устанавливать блок на улице, часто в этом случае применяют БП в герметичном корпусе. Если необходимы большая мощность, активное охлаждение, то применяют решение с нижней установкой вентилятора. Подобные источники не являются герметичными, но корпус спроектирован так, что они нормально работают в уличных условиях, хотя для электробезопасности нужно все равно использовать корпус.
Хорошим примером является NeonPro RLDV-12E600C на 600 Ватт, с 12 Вольт.
Источник питания NeonPro RLDV-12E600C мощностью 600 ВаттИсточники питания AC/DC компании Hongwei
Бюджетный вариант мощного источника электропитания закрытого типа представляет фирма Hongwei. Для примера сравним несколько из них.
Для примера сравним несколько анализаторов. Рассмотрим модель HW-12V-500W – недорогой БП импульсного типа с одним выходным каналом, степенью влагозащиты IP20. Также в нем реализована защита от перегрузок, перенапряжения, короткого замыкания. На панели подключения находятся 9 клеммных колодок, в том числе колодка заземления. Благодаря специальному потенциометру производится тонкая подстройка вольтажа.
Блок питания Hongwei HW-12V-500W (12В, 40А, 500Вт)Взглянем на другую модель с регулируемым выходным напряжением до 48 Вольт – HW-48V-500W. Внутри прибора встроена интеллектуальная система охлаждения, которая позволяет не превышать уровень пульсаций, шумов более 280 милливольт. Коэффициент полезного действия составляет более 88%.
Данные приборы предназначены, прежде всего, для запитывания светодиодных лент, модулей, линеек, а мощности в 500 Ватт хватит для обеспечения энергией большого количества элементов одновременно.
Источники питания AC/DC компании Mean Well
Конечно, отдельно стоит сказать про одного из самых крупных производителей, фирму Mean Well. Она производит настолько большой ассортимент блоков, светодиодных драйверов, преобразователей, что они просто не влезут в формат обзорной статьи, потому придется кратко о ключевых моделях.
Очень долгое время популярной была модель серии NES, как пример NES-350-24, также часто использовали модели серии RS, отличающейся повышенной надежностью. Но фирма Mean Well выпустила серию LRS, которая при такой же ширине и длине как у NES имеет меньше высоту, потому считается низкопрофильной. Изменения коснулись «начинки», которая стала более современной, потому получилось сделать их компактнее.
Модели серии LRS выпускаются как с пассивным охлаждением, например, LRS-100-12, LRS-150-12 мощностью 100, 150 Ватт, так и с активным у LRS-350-12. При этом первое число обозначает мощность, а второе, выходное напряжение.
В продаже есть большое количество очень похожих БП под другими названиями, но что примечательно, часто они настолько похожи снаружи и внутри, что можно их даже перепутать. По большому счету другие производители копируют фирму Mean Well, качество обычно при этом немного ниже, но стоят они дешевле.
Примеры аналогов блоков питания фирмы Mean WellТоп качественных блоков питания AC/DC
Чтобы выбрать прибор для преобразования переменного тока (AC) в постоянный ток (DC), мы отобрали для вас лучшие ИП 12, 24 и 48 Вольт:
|
Блок питания, 12В, 3А, 36Вт |
Основные характеристики: Выходное напряжение: 12 В Выходной ток: 3 А Мощность: 36 Вт Защита от: перегрузки по току |
|---|---|
|
Блок питания, 12В, 1А, 12Вт |
Основные характеристики: Выходное напряжение: 12 В Выходной ток: 1 А Мощность: 12 Вт Защита от: перегрузки по току |
|
Блок питания Hongwei HW-12V-500W (12В, 40А, 500Вт) |
Основные характеристики: Выходное напряжение: 12 В Выходной ток: 41,7 А Мощность: 500 Вт Защита от: перегрузки по току, короткого замыкания |
|
Блок питания, 12В, 30А, 360Вт |
Основные характеристики: Выходное напряжение: 12 В Выходной ток: 30 А Мощность: 360 Вт Защита от: перенапряжения, перегрузки по току, короткого замыкания |
|
Блок питания, 12В, 15А, 180Вт |
Основные характеристики: Выходное напряжение: 12 В Выходной ток: 15 А Мощность: 180 Вт Защита от: перегрузки по току, перегрева |
|
Блок питания, 24В, 10А, 240Вт |
Основные характеристики: Выходное напряжение: 24 В Выходной ток: 10 А Мощность: 240 Вт Защита от: перегрузки по току |
|
Блок питания, 24В, 20А, 500Вт |
Основные характеристики: Выходное напряжение: 24 В Выходной ток: 20 А Мощность: 180 Вт Защита от: перегрузки по току, короткого замыкания |
|
Блок питания, 24В, 15А, 360Вт |
Основные характеристики: Выходное напряжение: 24 В Выходной ток: 15 А Мощность: 360 Вт Защита от: перенапряжения, перегрузки по току, короткого замыкания |
|
Блок питания Hongwei HW-48V-500W (48В, 10А, 500Вт) |
Основные характеристики: Выходное напряжение: 48 В Выходной ток: 10,4 А Мощность: 500 Вт Защита от: перенапряжения, перегрузки по току, короткого замыкания |
Также стоит выделить основные моменты, которые надо учесть при выборе источника электропитания.
- Входное напряжение — для нормальных условий не имеет значения, для мест с нестабильной сетью лучше взять блок с широким диапазоном, но мощность их обычно ограничена на уровне 100-150 Ватт.
- Выходное напряжение — зависит от задачи, кроме того часто его можно немного подкорректировать.
- Выходной ток — не менее требуемого, можно больше, хуже нагрузке от этого не будет.
- Выходная мощность — лучше с запасом примерно на 20-30% в зависимости от производителя, особенно если предполагается длительная работа с полной нагрузкой.
- Охлаждение — предпочтительнее пассивное, но обычно мощность таких БП ограничена, кроме того они стоят больше. Из преимуществ, нет механических узлов, они гораздо меньше забиваются пылью.
- Производитель — Mean Well, Kejian, Sanpu, NeonPro, Fengshuo.
Относитесь к выбору источника питания ответственно, так как от этого зависит надежная, длительная работа ваших устройств.
Блок питания
– Где взять 12В от моего компьютера?
спросил
Изменено 1 год, 6 месяцев назад
Просмотрено 9к раз
\$\начало группы\$
Поскольку у меня возникли проблемы с аккумулятором и зарядным устройством, которые я хочу использовать для проекта домашней робототехники, мне посоветовали просто использовать какой-нибудь альтернативный источник питания и купить новый аккумулятор и зарядное устройство, как только мой проект немного продвинется. В качестве альтернативного источника питания был предложен блок питания моего ПК. Итак, я разобрал свой компьютер и получил много концов вшей.
Теперь у меня вопрос: с каких концов можно взять 12В?
- блок питания
- компьютеры
\$\конечная группа\$
2
\$\начало группы\$
Ознакомьтесь с распиновкой стандартного блока питания ATX.
Вы можете взять с контактов +12V. Обратите внимание, что я считаю, что для большинства блоков питания вам придется замкнуть PS_ON на COM, если вы хотите, чтобы он включался вне компьютера.
[изображение удалено по запросу DMCA от правообладателя]
\$\конечная группа\$
\$\начало группы\$
YMMV, но я бы использовал что-то вроде этого
https://www.google.com/search?q=atx+bench+adapter
\$\конечная группа\$
\$\начало группы\$
В зависимости от того, сколько энергии вам нужно, ответ будет разным, но проще всего, вероятно, будет от разъема molex:
В основном это устаревший разъем, который редко используется в современных компьютерах и имеет хорошие толстые провода, обеспечивающие легкий доступ.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Три компьютерных вентилятора на 12 В, какое напряжение на моем блоке питания мне нужно?
Задавать вопрос
спросил
Изменено 5 лет, 10 месяцев назад
Просмотрено 8к раз
\$\начало группы\$
У меня есть 3 компьютерных вентилятора на 12 В, и я не уверен, что буду использовать блок питания на 36 В переменного тока.
Раньше я делал только пару проектов, и это мой первый проект без полного руководства. Три компьютерных вентилятора на 12 В, какое выходное напряжение требуется моему адаптеру переменного тока?
- напряжение
\$\конечная группа\$
4
\$\начало группы\$
Как уже упоминалось, вентиляторы будут постоянного тока, а не переменного тока.
ОДНАКО: Последовательное подключение двигателей постоянного тока — плохая идея.
На самом деле произойдет следующее: вентилятор с наименьшим сопротивлением и/или лучшим крутящим моментом будет работать очень быстро, а другие остановятся или будут работать намного медленнее. Вы будете перегружать этот двигатель и, вероятно, повредите его. Вы можете использовать стабилитрон, предложенный Вибелем, однако эти стабилитроны должны выдерживать полный пусковой ток и могут сильно нагреваться, если один вентилятор работает под большой нагрузкой.
Гораздо проще и безопаснее включать двигатели параллельно, используя источник питания 12 В, который может обеспечить в три раза больше пускового тока, необходимого для одного вентилятора.
\$\конечная группа\$
1
\$\начало группы\$
Если ваши поклонники одного типа, вам может повезти. В любом случае вы должны добавить три стабилитрона около 12 В и три электролитических конденсатора хорошего размера. Но вы должны быть готовы, что может быть дым.
смоделируйте эту схему — схема создана с помощью CircuitLab
\$\конечная группа\$
6
\$\начало группы\$
Представьте шестерню диаметром около 1 фута. и у вас есть три виджета, каждый из которых нуждается в шестеренке диаметром 1 фут, чтобы работать.
