устройство, расположение и точность вычислений
Нет ли ошибки в показателях датчика температуры наружного воздуха?
В большинстве современных автомобилей помимо температуры двигателя можно сегодня встретить еще один температурный показатель. Речь идет о температуре на улице. Вы обращали внимание, что иногда температура воздуха, которая показывается на приборной панели или информационно-развлекательном дисплее, резко меняется? Задумывались ли вы о правдивости данной температуры?
А знаете ли вы, где находится внешний термометр в машине? Интернет-издание 1gai.ru объясняет тайну датчика температуры наружного воздуха в автомобиле.
Датчик температуры наружного воздуха часто фиксируется в задней части переднего бампера.

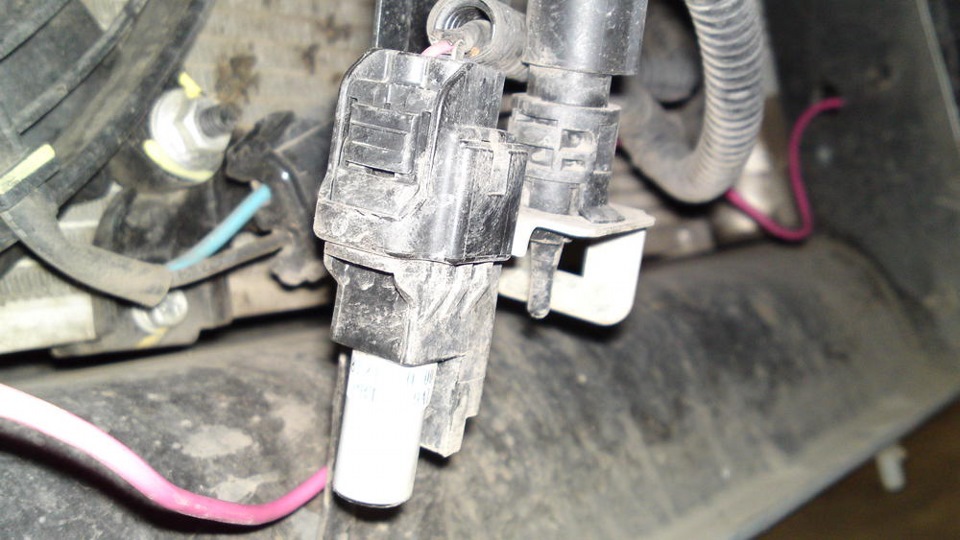

Датчик наружной температуры Prius установлен сразу за номерным знаком, внутри бампера, примерно в 30 см от земли.
Сначала давайте узнаем, где чаще всего устанавливается температурный датчик, который измеряет температуру наружного воздуха.
Возьмем для примера такие автомобили, как Toyota.
Смотрите также
Почему автомобильный уличный градусник не точен
Например, у автомобилей Toyota Prius и Toyota Aqua датчик температуры расположен на нижнем конце передней панели бампера, ниже конца радиатора, на высоте около 30 см от земли по направлению к внешней периферийной решетке. В Toyota Sienta датчик расположен почти на этом же месте: в нижней правой части передней решетки радиатора, на высоте 30 см от земли, только в отличие от Toyota Prius и Toyota Aqua сдвинут вправо.
В случае с автомобилями Toyota нет большой разницы в монтажном положении температурного датчика, неважно, о какой модели идет речь (седаны, гибриды, внедорожники и т. д.). Почти всегда этот автокомпонент в основном устанавливается между внутренней частью передней решетки радиатора и радиатором.

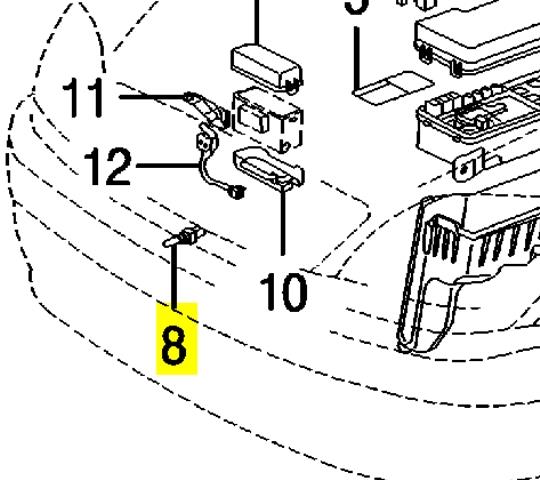

Обратите внимание на датчик температуры воздуха на правой стороне бампера, вокруг внутренней части
Так как датчик температуры воздуха расположен близко к подкапотному пространству, на него, вероятно, влияет тепло двигателя.
Но на самом деле такие датчики расположены таким образом, чтобы наружный воздух в достаточной степени оказывал на них существенное влияние.
Например, когда автомобиль находится в движении, влияние тепла двигателя минимально, так как на температурный датчик воздействует окружающая среда. То есть этот датчик предназначен для контроля температуры наружного воздуха, только когда автомобиль находится в движении. Когда автомобиль долгое время стоит на месте с заведенным мотором, показания температуры воздуха могут существенно отличаться от реального значения.

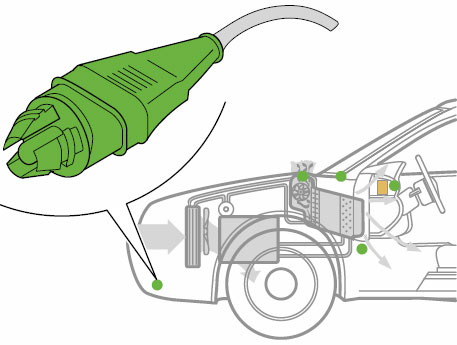

А как насчет, например, автомобилей Volkswagen? На наш запрос представитель компании ответил, что в основном все автомобили бренда имеют датчик температуры воздуха в задней части переднего бампера.
Кстати, благодаря этому датчику в автомобилях Volkswagen работает система предупреждения об образовании гололедицы на улице. Тем, кто не знает, напомним, что это система предупреждения водителя, информирующая об опасности замерзания поверхности дороги.
Как правило, при падении температуры до 4 градусов по Цельсию в машине раздается предупреждающий сигнал, а на дисплее приборной панели (в зависимости от типа транспортного средства) отображается предупреждение об опасности гололедицы.
Кстати, сигнал тревоги издается, например, когда температура с минусовым значением поднимается выше нуля градусов, но не превышает 4 градусов по Цельсию. Но как только температура наружного воздуха становится более 4 градусов, система предупреждения об опасности замерзания дороги прекращает информировать водителя об опасности.
Смотрите также
Работает ли термостат в автомобиле
Насколько велика разница между обычным уличным термометром и наружным датчиком температуры воздуха в автомобиле?
Температура капота была измерена и достигла 81,0 градусов.
Датчик наружной температуры автомобиля в то же время показал 40,0 градусов.
Если асфальт новый и слишком черный, температура, которая отображалась на дисплее в машине, была бы немного выше.

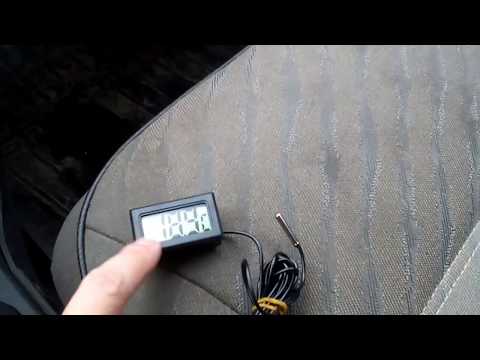

Вот пример эксперимента, который был проведен блогером из Японии. 18 августа 2019 года, когда была зафиксирована самая высокая этим летом температура в Токио (среднее значение 35,2 градуса), автовладелец решил сравнить показатели температуры воздуха, которые показывали ручной электронный градусник и автомобильный датчик температуры. В момент замеров автомобиль черного цвета стоял на асфальтированной парковке под солнечными лучами (машина простояла с 12:00 до 14:00).
Температура наружного воздуха, которую показал электронный термометр, составляла 38,8 градуса. Спустя два часа автоблогер замерил температуру на поверхности капота, которая составила 81 градус. Так нагрелся на солнце капот черного цвета. Затем автолюбитель включил зажигание и посмотрел, какую температуру показывает температурный датчик. Его значение составило 40 градусов.
Как видите, разница огромна.
Даже с учетом официальных данных о погоде в тот день температурный датчик имеет довольно-таки большую погрешность, не говоря уже об огромной разнице между температурой на поверхности капота и температурой, зафиксированной автомобильным датчиком температуры воздуха.
Разница между реальными значения температуры воздуха и датчиком зависит в первую очередь от асфальтового покрытия. Есть асфальт с сильным отражением солнечных лучей. В этом случае температура на дисплее машины может не иметь ничего общего с реальным значением температуры воздуха. Как правило, температура на приборной панели немного выше реальных значений. Особенно когда машина стоит на месте с включенным двигателем и кондиционером. Но как только вы начинаете движение, разница в температуре уменьшается при попадании ветра на датчик.
Датчик температуры наружного воздуха устанавливается в основном в передней решетке радиатора или под передним бампером в таком месте, чтобы предотвратить воздействие тепла от двигателя и кондиционера.
Также, как правило, датчик расположен так, чтобы не подвергаться прямому воздействию солнечных лучей.
Что касаемо высоты, чтобы нивелировать воздействие тепла, исходящего от земли, датчик обычно располагают примерно на 30 см над дорожной поверхностью. При таком расположении датчик должным образом воспринимает движущийся ветер во время движения машины. Также месторасположение температурного датчика удобнее для простой конструкции проводки.
Кстати, попутный ветер, который воздействует на датчик во время движения транспортного средства, играет важное значение для точного измерения температуры. Дело в том, что, несмотря на то что датчик расположен на 30 см от земли, тепло от земной поверхности влияет на конечные показатели температуры. Благодаря попутному ветру это влияние уходит. Именно поэтому в большинстве автомобилей температурный датчик устанавливается как можно в более высоком месте, например как можно ближе к нижнему краю передних фар.
Обратите внимание, что в некоторых автомобилях датчик температуры воздуха может быть установлен в неприметной части зеркала, но это, как правило, исключение.
Как температурный датчик в машине сообщает температуру воздуха на приборную панель?
Итак, датчик в передней части машины определяет температуру воздуха, но как он передает данные на приборную панель? Дело в том, что датчик температуры наружного воздуха является функциональным автокомпонентом, который работает с устройством под названием «Термистор», фиксирующим изменение температуры воздуха на улице.
Этот элемент использует свойство полупроводника, заключающееся в том, что его электрическое сопротивление изменяется с небольшим изменением температуры. Например, это устройство используется для работы автоматического климат-контроля, который в зависимости от температуры наружного воздуха регулирует выставленную в салоне температуру.
Термисторы, используемые в автомобилях, называются термисторами с отрицательным температурным коэффициентом. Когда температура повышается, значение сопротивления уменьшается, а изменение температуры и значения сопротивления практически равны, поэтому оно используется для датчика температуры.
Кроме того, термистор PTC (положительный температурный коэффициент) используется в качестве датчика для обнаружения повышения температуры, поскольку значение сопротивления быстро увеличивается при достижении определенной температуры. Устройство отображения в автомобиле измеряет ток, протекающий от термистора PTC, предусмотренного в датчике наружной температуры, и отображает его как наружную температуру.
Не беспокойтесь об ошибке температуры
Внешний термометр, отображаемый на приборке, показывает температуру на улице в каждый момент времени в зависимости от ситуации, в которой находится автомобиль. Если вы продолжите движение по шоссе в течение длительного времени, температура упадет, а если вы припарковались на стоянке, где асфальт отражает тепло и солнечные лучи в течение длительного времени, температура будет иметь тенденцию повышаться.
Лучше не слишком беспокоиться о температуре наружного воздуха и погрешности плюс-минус 3 градуса.
Однако, если имеется значительное отклонение, например в 5 градусов или более, существует вероятность сбоя датчика, поэтому, пожалуйста, проведите диагностику. И помните, что значения температуры наружного воздуха вам необходимы не в качестве обычной функции комфорта.
Датчик температуры наружного воздуха встроен в ваш автомобиль для того, чтобы вы знали, какую температуру комфортнее всего выставить в салоне. Напомним, что для оптимального климата в салоне и более эффективного расхода топлива не следует выставлять на климатической установке слишком большую разницу между температурой наружного воздуха и температурой в салоне. Оптимально, когда разница составляет 3-5 градусов.
Замена датчика температуры наружного воздуха Нива ВАЗ 21213, 21214, 2131 lada 4×4
Электрооборудование
Предохранители и реле (назначение)
Электросхемы
Замена реле поворотников
Замена реле стеклоочистителя
Замена реле блокировки стартера
Замена реле зажигания
Блок предохранителей и реле ЭСУД
Замена блоков предохранителей и реле
Замок зажигания, его замена, ремонт
Аккумулятор
Генератор (устройство, проверка)
Неисправности генератора
Замена, разборка генератора (инжект.
)
Замена, разборка генератора (карбюр.)
Стартер (устройство, характеристики)
Проверка цепи стартера
Как ремонтировать стартер
Замена (снятие) стартера
Разборка стартера 5722.3708 (инж.)
Разборка стартера 35.3708 (карб.)
Система зажигания (карб.)
Неисправности зажигания и ЭСУД
Замена свечей зажигания
Высоковольтные провода
Снятие крышки датчика-распределителя
Замена датчика-распределителя
Разборка датчика-распределителя
Замена катушки зажигания
О катушках зажигания
Замена коммутатора
Система управления двигателем (ЭСУД)
Как работает система впрыска
Блок сигнализации (иммобилайзер)
Замена контроллера (ЭБУ)
Датчик положения коленвала
Датчик t° охлаждающей жидкости
Датчик положения дросс. заслонки
Датчик массовоого расхода воздуха
Датчик детонации
Датчик фаз
Датчики кислорода
Датчик скорости
Датчик положения педали сцепления
Датчик положения педали тормоза
Замена модуля (катушки) зажигания
Неисправности освещения
Снятие фары, замена ламп фары
Регулировка фар
Замена гидркорректора фар
Передний фонарь и его лампы – замена
Боковой поворотник и его лампы
Задний фонарь и его лампы
Освещение номера и его лампа
Замена лампы освещения салона и её концевого выключателя
Выключатель (кнопка) аварийки
Подрулевой переключатель
Звуковой сигнал
Неисправности звукового сигнала
Стеклоочиститель и стеклоомыватель
Неисправности стеклоочистителя
Неисправности омывателя
Замена стеклоочистителя
Замена бачка омывателя и моторчика
Задний стеклоочиститель и омыватель
Замена заднего стеклоочистителя
Замена бачка заднего омывателя и мот.
Обогрев заднего стекла
Неисправности комбинации приборов
Снятие щитка приборов, замена ламп
Регулятор подсветки приборов
Замена датчика температуры воздуха
Система управления э/м клапаном карбюратора
Замена лампы воздушной заслонки
Проверки тестером напряжения
Проверки тестером сопротивления и проводимости
Технология ремонта проводки
Схема комбинации приборов
Схема работы прочего освещения
Схема работы поворотников и аварийки
Датчик установлен в отверстии рамки радиатора, за бачком омывателя ветрового стекла.
Датчик температуры наружного воздуха
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Потянув вверх, снимаем бачок омывателя с кронштейна и отводим бачок в сторону, не отсоединяя провода и шланг от насоса омывателя.
Вынимаем датчик из отверстия рамки радиатора.

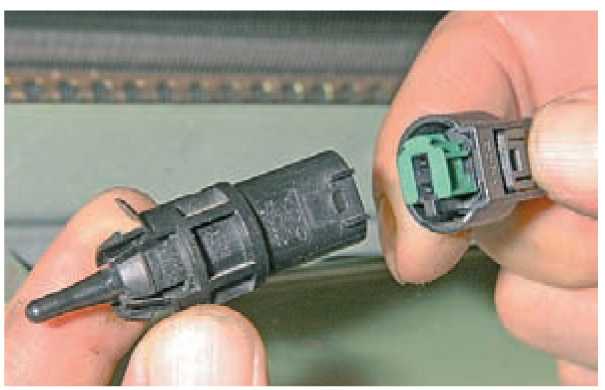

Нажав на фиксатор, отсоединяем колодку жгута проводов от датчика.
Устанавливаем датчик температуры наружного воздуха в обратной последовательности.
Где разместить датчик наружной температуры
Последнее обновление 3 февраля 2023 г., 06:39
Знание того, где разместить датчик наружной температуры, очень важно, если вы любитель погоды или домовладелец, желающий контролировать температуру в помещении. дом. Датчики наружной температуры измеряют температуру воздуха и могут использоваться для подачи сигнала тревоги, когда температура достигает определенного уровня. Они также могут настраивать термостаты умных домов, спринклерные системы и многое другое.
Датчики наружной температуры обычно устанавливаются снаружи дома на столбе или стене и подключаются к внутреннему блоку управления.
Устройство может предоставить множество информации, включая текущую температуру и уровень влажности. Но где его разместить, чтобы он давал наиболее точные данные? Эта статья расскажет вам, как лучше всего разместить датчик наружной температуры для получения точных показаний.
Это электронное устройство, которое измеряет температуру окружающей среды и преобразует ее в удобочитаемую форму. Они могут использовать его во многих приложениях, таких как мониторинг температуры наружного воздуха для прогноза погоды или регулировка температуры в помещении для повышения энергоэффективности. В зависимости от назначения он может быть прикреплен непосредственно к поверхности или размещен на некотором расстоянии от цели.
- Установите на высоте не менее 4–6 футов от земли.
- Обеспечить хороший поток воздуха и ветер.
- Помните об источниках тепла, таких как кондиционеры, вентиляторы осушителей или наружное оборудование (генераторы).
- Защитите от непогоды.
При установке важно выбрать правильное место. Лучшее место — на открытой местности, где нет препятствий между датчиком и небом. Это гарантирует, что близлежащие здания или деревья, которые могут блокировать солнечный свет или создавать воздушные потоки, не повлияют на ваши показания. Также важно убедиться, что ваш датчик не подвергается воздействию прямых солнечных лучей в часы пик, так как это может повлиять на его данные.
Установка на уровне глаз Другим ключевым фактором при размещении датчика наружной температуры является его установка на уровне глаз. Установка его слишком низко или слишком высоко может привести к неточным показаниям, поскольку температура воздуха ниже у уровня земли и выше у верхних уровней из-за конвекционных потоков в атмосфере. Поэтому, если возможно, установите датчик на расстоянии около 4-5 футов от земли для максимальной точности.
Сколько стоит уличный холодильник…
Пожалуйста, включите JavaScript
Сколько стоит уличный холодильник? 3 интересных факта по этой теме, которые вы должны знать
Избегайте зон с чрезмерными источниками тепла Наконец, при выборе местоположения датчика важно избегать зон с чрезмерными источниками тепла, таких как выхлопные трубы кондиционеров или другого оборудования которые выделяют тепло. Это может привести к тому, что ваши показания будут неточными. Поэтому перед установкой датчика наружной температуры убедитесь, что поблизости нет источников тепла.
a3j
Если на вашем устройстве нет экрана от солнечного излучения или другой защиты от непогоды, важно обеспечить его размещение в защищенной зоне. В идеале это должно быть под крышей или другим крытым крыльцом или патио, чтобы оно не промокло, когда на нем идет дождь или тает снег.
Рекламные объявления
Город или сельская местность Если вы заметили колебания выходной температуры, это может быть результатом эффекта городского острова тепла.
Это явление вызвано теплом, выделяемым зданиями, дорогами и другой инфраструктурой в населенных пунктах. Чтобы избежать этого, вы можете рассмотреть возможность установки вашего устройства подальше от растительности, подальше от бетона, где эти локальные источники тепла не влияют на температуру.
При выборе места для датчика наружной температуры важно учитывать такие факторы, как высота над землей, воздушный поток и расположение в защищенной или закрытой зоне. Поступая таким образом, вы можете быть уверены, что получите максимально точные показания и максимально используете свои данные для различных приложений.
Где разместить датчик в помещении Датчики температуры часто используются по разным причинам, от наблюдения за погодными условиями до обеспечения большего комфорта в доме. Но где вы устанавливаете? Знание того, как и где разместить в помещении, является ключом к получению точных показаний.
Прежде чем выбрать место для установки датчика, подумайте, в какой комнате вы проводите больше всего времени и в какой среде она находится.
Например, если у вас есть офис с большим количеством электроники и настольных ламп, это может быть не идеальное место, так как они могут генерировать больше тепла, чем другие комнаты в вашем доме.
Реклама
a3j Избегайте попадания прямых солнечных лучей или неизолированных поверхностей, которые могут привести к неточным показаниям, поскольку они поглощают или отражают больше тепла, чем другие части помещения. Наконец, пожалуйста, избегайте очень жарких или холодных помещений, так как они могут исказить ваши результаты.
После того, как вы выбрали оптимальное место в вашем доме, несколько факторов могут повлиять на его точность. Во-первых, как далеко это должно быть? Старайтесь не размещать его слишком близко к источникам тепла, таким как радиаторы, или вентиляционным отверстиям, которые могут нарушить поток воздуха и повлиять на показания.
Спросите себя, лучше ли его разместить возле стен или у стен; мебель обеспечит лучшую теплоизоляцию, но каменные или кирпичные стены удерживают больше тепла и холода, так что имейте это в виду при принятии решения. Наконец, рассмотрите другие факторы, влияющие на показания температуры, такие как уровень влажности или скорость циркуляции воздуха в помещении; это может потребовать дополнительного рассмотрения при принятии решения о том, где разместить ваше устройство.
Датчики температуры обеспечивают важную услугу для домовладельцев, которым нужны точные показания температуры в их домах. Использование датчика температуры позволяет избежать неточных показаний температуры и обеспечить правильную среду в вашем доме.
Эти датчики компактны и легко размещаются на открытом воздухе благодаря прочной конструкции. Они отлично подходят для использования в любых климатических условиях, даже при экстремальных температурах.
Датчик температуры, требующий минимального обслуживания, может стать бесценным достоянием вашего дома и значительно облегчить жизнь его обитателям.
При размещении датчика температуры внутри или снаружи необходимо учитывать некоторые ключевые факторы для получения наиболее точных результатов. Убедитесь, что ваш датчик установлен на высоте 4–5 футов от земли, вдали от источников чрезмерного тепла или влажности, а также в месте, на которое не воздействуют прямые солнечные лучи или другие погодные условия. Имея в виду эти советы, вы можете быть уверены, что ваш датчик температуры.
Часто задаваемые вопросы Где разместить датчик погоды? Вот несколько советов о том, где разместить наружный датчик погоды для получения точных показаний: В затененном месте, вдали от источников тепла (кирпич, камень, вентиляция сушилки), с хорошим потоком воздуха и в зоне действия беспроводной связи.
В северном полушарии датчик лучше размещать на северной или южной стороне. Это сведет к минимуму яркий утренний или вечерний прямой солнечный свет. Деревья и другие теневые структуры также вступят в игру. Если это невозможно, импровизированный солнцезащитный козырек из деревянного ящика с хорошей вентиляцией может дать точные показания.
Температура воздуха измеряется в тени?«Температура тени» — это истинная температура воздуха, поэтому температура всегда измеряется в тени. Кроме того, когда солнечный свет падает сквозь чистый воздух без облаков, его энергия не поглощается в значительной степени, поскольку чистый воздух прозрачен для солнечного света.
Расположение датчика температуры наружного воздуха
Типовой монтаж датчиков температуры или относительной влажности OSA с погодозащитными экранами:
Размещение датчика наружного воздуха (OSA) имеет решающее значение для хорошей работы системы HVAC.
Датчик OSA должен устанавливаться в тени и ни в коем случае не над окнами зданий, дверями, вентиляционными отверстиями или заслонками. Датчики не следует размещать под прямыми солнечными лучами, так как показания температуры могут измениться на +30%. Идеальное затененное место в Северном полушарии — северная сторона здания. Обратите внимание, что в Южном полушарии идеальна южная сторона здания. Никогда не устанавливайте прибор над залитой солнцем стеной, крышей или парковкой, потому что тепло поднимается и дает ложные показания температуры.
Защитный кожух датчика и зонд всегда должны быть направлены вниз или горизонтально в соответствии с рекомендациями производителя. Зонд не должен быть направлен вверх, так как вода и мусор могут скапливаться, что приведет к долговременным проблемам. Этот экран не является солнцезащитным экраном, потому что при попадании солнца он нагревается и через тепловое излучение воздействует на датчик температуры. Датчик OSA должен быть установлен между четырьмя футами над землей и минимум одним футом ниже карниза.
Краткий обзор того, что нужно и чего нельзя делать:
Что можно делать
- Всегда устанавливайте в тени на северной стороне здания, сводя к минимуму воздействие солнца.
- Устанавливайте на высоте не менее четырех футов над поверхностью земли, чтобы тепловое излучение не поднималось вверх и не влияло на производительность.
- Устанавливайте по крайней мере на один фут ниже карниза, чтобы тепло, оставшееся в верхней части карниза, не влияло на производительность.
- Направьте защитный экран вниз или горизонтально, чтобы мусор не повлиял на его работу.
Запрещено
- Никогда не устанавливайте под прямыми солнечными лучами.
- Никогда не устанавливайте над окнами зданий, дверями, вентиляционными отверстиями или заслонками.
- Никогда не устанавливайте над залитой солнцем стоянкой.
- Никогда не устанавливайте на расстоянии менее 1 фута от карниза.
Монтаж на солнце: не рекомендуется, если это возможно.
Некоторые щиты предназначены для установки на солнце. Наиболее популярным является «стиль жабры», в котором используются сложенные пластины (например, пагода), наклоненные, чтобы принимать ветер и направлять воздух вверх с эффектом всасывания, чтобы подавать свежий воздух из нижней части сборки к датчику внутри и выталкивать воздух выходит сверху. Если нет ветра, пластины нагреваются и создают подъемный эффект горячего воздуха, забирая свежий воздух снизу конструкции. На ярком солнце это работает нормально при сильном ветре > 5,6 миль в час (2,5 м/с) с повышением температуры около +5,4⁰F (+3⁰C). При сильном ветре она падает до +3,6⁰F (+2⁰C). Низкие ветры испытывают неприемлемый подъем +9⁰F (+5⁰C) или более из-за простого теплового излучения пластин, воздействующих на датчик внутри.
