Топливный фильтр Форд Фокус. Замена топливного фильтра Форд Фокус 2

Ввиду того, что выполнить замену топливного фильтра на автомобиле Форд Фокус второго поколения не представляет особого труда, предлагаем вам кратко ознакомиться с основными техническими моментами этой ремонтной операции. Прежде всего, хочется отметить, что по регламенту проведения технического обслуживания автомобилей Форд Фокус 2, замена топливного фильтра не производится, однако учитывая качество бензина, который нам предлагают отечественные АЗС, все же менять топливный фильтр необходимо. По отзывам владельцев вторых Фокусов, предполагаемая замена необходима в промежутке от 30 000 км.пр. до 50 000 км. пробега автомобиля, в зависимости от работы двигателя.



Порядок выполнения работ

  1. Прежде чем приступить к замене, необходимо приобрести сам фильтр, его номер по каталогу Моторкрафт - "FG 986 B ". Кстати этот фильтр изначально устанавливается автопроизводителем. Можно, конечно, заняться поиском аналога, но есть вероятность, что его крепление не подойдет, и вам придется заниматься доработкой.
  2. Для замены вам понадобится минимум инструментов, а именно, головка на 8 с длинным воротком не менее 15 см. и ключ на 7.
  3. Далее заезжаем на смотровую яму или поддомкрачиваем заднюю часть автомобиля.
  4. Теперь необходимо сбросить давление в топливной системе. Для этого в блоке предохранителей, который находится в моторном отсеке, находим и вынимаем плавкий элемент № 12, его местонахождение смотрите на представленном фотоснимке.
  5. После этого запускаем двигатель и ждем, пока он не остановится, что и будет означать отсутствие давления в топливных магистралях.

  6. Теперь можно приступать непосредственно к самой замене топливного фильтра Форд Фокус 2. Под правой задней частью автомобиля, в небольшом углублении возле топливного бака находится фильтр. К нему подходят с одной и другой стороны штуцеры, отсоединить их можно, надавив на пластиковые фиксаторы, и выдвинуть стопор, после этого трубки легко снимаются. После этого головкой на 8 откручиваем болт крепления кронштейна и снимаем топливный фильтр.
  7. Инструкция по замене топливного фильтра Форд Фокус 2 с бензиновым двигателем

  8. Теперь необходимо на кронштейне ослабить саморез с головкой под ключ на 7 и вынуть корпус топливного фильтра.
  9. Вставляем новый фильтр в кронштейн в таком же положении, как был установлен старый, зажимаем саморез, после чего прикручиваем на свое место под днищем автомобиля. Теперь осталось до щелчка, пока не защелкнется фиксатор, надеть трубки и на этом замена топливного фильтра, можно сказать окончена.
  10. Ставим обратно предохранитель и включаем зажигание, даем несколько секунд бензонасосу закачать топливо, после чего включаем стартер и запускаем двигатель.
При подготовке материала о том, как заменить топливный фильтр Ford Focus 2 были использованы фотоснимки с сайта ffclub.ru

remontauto-ford.ru

Замена топливного фильтра Форд Фокус 2

Как поменять топливный фильтр на Форд Фокус 2 бензиновый двигатель

Фильтр расположен под автомобилем около заднего правого колеса рядом с топливным баком, для замены топливного фильтра на Фокус 2 выполните следующее: снимите с монтажного блока предохранитель бензонасоса и запустите двигатель,  до тех пор, пока он не остановится — это делается для того, чтобы спустить давление в топливной системе. Затем снимите провод минусовой клеммы с аккумулятора и дожнимите автомобиль на подъемник

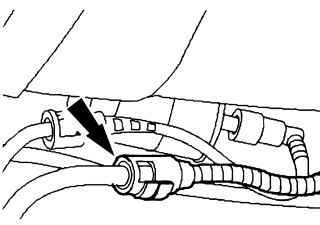

Снимите соединение трубопроводов системы улавливания паров топлива

Снимите подающий трубопровод с топливного фильтра. Открутите старый топливный фильтр с крепления — хомута и снимите его. Установите новый топливный фильтр, при этом обратите внимание на указания стрелки направления топлива на корпусе фильтрующего элемента. Установку топливного фильтра на Фокус 2 выполняется в последовательности, обратной снятию

Как на дизельном двигатели Форд Фокус 2 заменить топливный фильтр

Фильтр находится в моторном отсеке под капотом автомобиля, для замены топливного фильтра Фокус 2 с дизельным мотором выполните следующие действия. Отсоедините минусовой провод клемы от аккумулятора

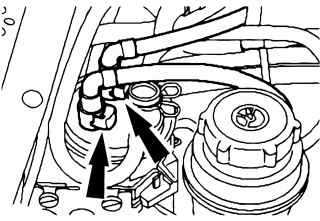

Снимите подводящий топливопровод c меткой белого цвета и подающий с меткой красного цвета с топливного фильтра

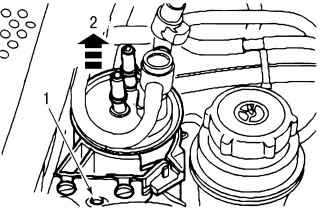

Снимите старый топливный фильтр с держателя, для этого сожмите зажим 1 и вытащите фильтр вверх.  Новый фильтр перед установкой заполните дизельным топливом, совместите метки на корпусе фильтра и держателе и окончание установки топливного фильтра проводите в последовательности, обратной снятию. На этом замена топливного фильтра на Форд Фокус завершена.

Расскажите друзьям:

Новый комментарий

remocars.ru

Ford Focus 2 топливный насос топливный фильтр снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Двигатель 1,4 Duratec и 1,6 Duratec > Система питания > Снятие и разборка топливного модуля

Работу проводим для очистки сетчатого фильтра, замены датчика указателя уровня топлива, топливного насоса или топливного модуля в сборе, очистки сетчатого фильтра и замены насоса. Сбрасываем давление в системе питания (см. «Сброс давления топлива в системе питания»). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем топливный бак (см. «Снятие топливного бака Форд Фокус 2»).

Отворачиваем крышку топливного бака с помощью скобы, которую можно изготовить самим…

…для этого сгибаем металлический пруток как показано на фото, при этом внутренний размер скобы должен быть 154 мм.

При установке топливный модуль можно сориентировать по стрелке на его корпусе и рискам на баке.

Вынимаем топливный модуль из отверстия топливного бака.

Снимаем с горловины топливного бака уплотнительное кольцо.

Отверткой поджимаем фиксатор датчика указателя уровня топлива…

…и сдвигаем датчик по направляющим корпуса топливного модуля.

Отсоединяем наконечники проводов датчика указателя уровня топлива от выводов на верхней крышке модуля и снимаем датчик.

Отверткой отжимаем четыре фиксатора на корпусе топливного модуля…

…и снимаем нижнюю крышку модуля.

Вынимаем топливный насос из топливного модуля.

Отверткой нажимаем на фиксатор…

…и, отсоединив колодку проводов от электродвигателя топливного насоса, снимаем его.

Снимаем стопорную скобу…

…и, поддев отверткой…

…снимаем сетчатый фильтр с топливного насоса.

Отверткой поджимаем две фиксирующие лапки в стакане верхней крышки (для наглядности показано на снятой верхней крышке)…

…и снимаем с корпуса топливного модуля верхнюю крышку и пружину.

Снимаем пластмассовую гофрированную трубку с штуцеров верхней крышки и топливного фильтра модуля.
Сборку и установку топливного модуля проводим в обратной последовательности.
Перед установкой следует промыть сетчатый фильтр в бензине.
После установки топливного бака Форд Фокус 2 необходимо проверить герметичность соединений топливного модуля. Для этого подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи и включаем зажигание.

Снятие и разборка топливного модуля Ford Focus 2

Первоисточник контента - WiKi сайта журнала "За Рулём"
