Система управления двигателем Форд Фокус 2 Ford Focus
| Двигатель, устанавливаемый на автомобили Ford Focus II, оборудован электронной системой управления двигателем с распределенным впрыском топлива. Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива. |
| Управляющим устройством в системе является электронный блок управления (ЭБУ). На основе информации, полученной от датчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания. Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях. |
При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя. |
| Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала). Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива — уменьшается. |
| Система управления двигателем наряду с электронным блоком управления включает в себя датчики, исполнительные устройства, разъемы и предохранители. |
Электронный блок управления (ЭБУ) связан электрическими проводами со всеми датчиками системы. Получая от них информацию, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ. |
| Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (например, из-за плохого контакта). Сигнальная лампа неисправности системы управления двигателем в комбинации приборов гаснет через 10 с после восстановления работоспособности отказавшего узла. |
| После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть. Для этого отключите питание блока на 10 с (выньте предохранитель цепи питания электронного блока управления или отсоедините провод от клеммы «минус» аккумулятора). |
Блок питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с внутренним сопротивлением не менее 10 МОм. |
| ЭБУ не пригоден для ремонта, в случае отказа его необходимо заменить. |
| Диагностический разъем служит для вывода из памяти ЭБУ кодов неисправностей, выявленных при работе системы управления двигателем. |
| Диагностический разъем расположен в салоне автомобиля с левой стороны панели приборов над полкой для мелких предметов. К диагностическому разъему можно подключить сканирующее устройство, которое считывает информацию с последовательной линии данных. |
Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала. |
| Датчик установлен в задней части двигателя напротив задающих зубьев на маховике. Задающие зубья выполнены на поверхности маховика через равные интервалы. Один зуб отсутствует для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-м и 4-м цилиндрах. |
| При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки. |
| При отказе датчика пуск двигателя невозможен. |
Датчики положения распределительных валов индуктивного типа служат для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров. Сигналы датчиков впускного и выпускного распределительных валов используются контроллером также для управления изменением фаз газораспределения в зависимости от режима работы двигателя. При возникновении неисправности в цепи любого из датчиков контроллер заносит в свою память ее код и включает сигнальную лампу. |
| Датчик температуры охлаждающей жидкости установлен в системе охлаждения двигателя. Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре. При низкой температуре охлаждающей жидкости (–40 °С) сопротивление термистора составляет около 100 кОм, при повышении температуры до +130 °С — уменьшается до 70 Ом. |
Электронный блок питает цепь датчика температуры постоянным опорным напряжением. Напряжение сигнала датчика максимально на холодном двигателе и снижается по мере его прогрева. По значению напряжения электронный блок определяет температуру двигателя и учитывает ее при расчете регулировочных параметров впрыска и зажигания. При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его. |
| Помимо вышеописанного, датчик косвенным образом служит и как датчик указателя температуры охлаждающей жидкости в комбинации приборов. По информации от этого датчика электронный блок управления двигателем изменяет показания указателя. Для устранения неисправности проверьте надежность контактных соединений в проводке к датчику или замените датчик. |
Комбинированный датчик массового расхода и температуры поступающего воздуха. Принцип работы датчика массового расхода воздуха основан на поддержании постоянной температуры резисторов (чем выше скорость потока воздуха, тем больший ток необходим для поддержания температуры резистора). Принцип работы датчика температуры поступающего воздуха аналогичен принципу работы датчика температуры охлаждающей жидкости. В зависимости от показаний этих датчиков ЭБУ корректирует количество топлива, впрыскиваемого в цилиндр, для получения оптимальной рабочей смеси. |
| Датчик положения дроссельной заслонки выполнен за одно целое с крышкой дроссельного узла. |
| Датчик представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), а другой конец соединен с «массой». |
| С третьего вывода потенциометра (от ползунка) идет выходной сигнал к электронному блоку управления. |
| Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет, при полностью открытой заслонке оно должно быть более 4 В. |
Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т. е. по желанию водителя). |
| Датчик положения дроссельной заслонки не требует регулировки, так как блок управления воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку. |
| Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на электронный блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес. |
Датчики концентрации кислорода (лямбда-зонды) ввернуты в резьбовые отверстия катколлектора. На автомобилях Ford Focus II установлено четыре датчика концентрации кислорода: два датчика для управления составом топливовоздушной смеси (на входе в нейтрализаторы) и еще два — для оценки эффективности работы нейтрализаторов (на выходе). В металлической колбе датчика расположен гальванический элемент, омываемый потоком отработавших газов. В зависимости от содержания кислорода в отработавших газах в результате сгорания топливовоздушной смеси изменяется напряжение сигнала датчика. |
| Информация от каждого датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах. |
Постоянно отслеживая напряжение сигнала датчиков, блок управления корректирует количество впрыскиваемого форсунками топлива. При низком уровне сигнала датчиков на входе в нейтрализатор (бедная топливовоздушная смесь) количество подаваемого топлива увеличивается, при высоком уровне сигнала (богатая смесь) – уменьшается. Если разница между уровнями сигналов датчиков на входе и выходе нейтрализатора меньше значений, допустимых при данном режиме работы, блок управления идентифицирует неисправность катколлектора. |
| Датчики детонации (2 шт.) прикреплены к верхней части блока цилиндров в зонах между 1-м и 2-м, а также между 3-м и 4-м цилиндрами и улавливают аномальные вибрации (детонационные удары) в двигателе. |
| Чувствительным элементом датчика детонации является пьезокристаллическая пластинка. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива. |
|
Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

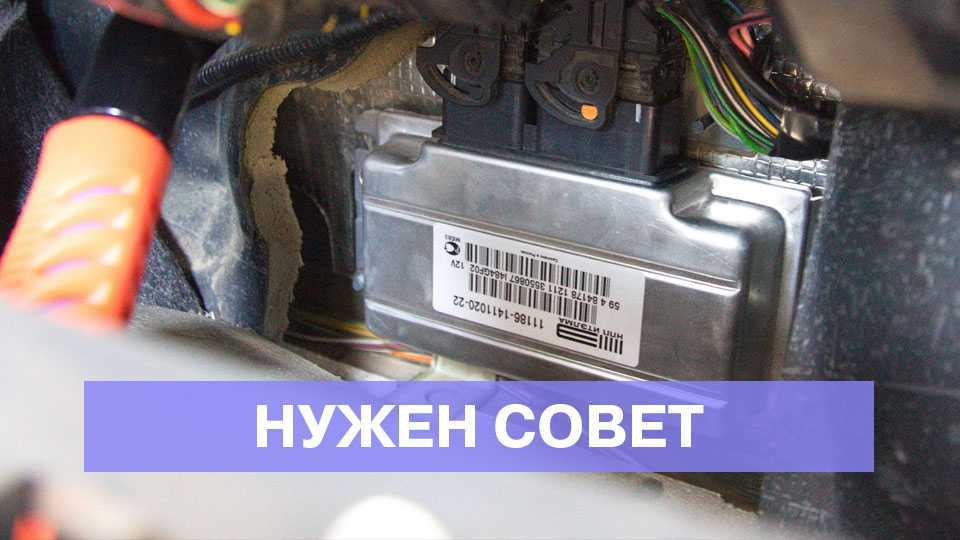

Нет связи с ЭБУ форд фокус 2
Здравствуйте dim544.
Подскажите пожалуйста, а массу на кузов проверяли? И приходит ли питание на ЭБУ?Балаково, Kia Ceed
Коробка передач у меня стоит механическая, а на неё то же ошибку дает.
Красноярск, Ford Focus
Проверьте пожалуйста, есть ли именно напряжение на предохранителях F30, F36 под капотом и проверьте работает ли реле R6 под капотом. А двигатель у вас запускается, он исправно работает?
Балаково, Kia Ceed
реле как проверить?
Красноярск, Ford Focus
Питание приходит на F30 без включенного зажигания а на F36 только когда включено
Красноярск, Ford Focus
Реле исправно.
Красноярск, Ford Focus
Добрый вечер.
Уточните, пожалуйста причину кузовного ремонта автомобиля, это последствия аварии, коррозия кузова?Как правило, при таких работах пережигают/перебивают жгуты проводов, или после аварии(если такова была) не все детали были заменены, или не до конца восстановили – естественно пока не восстановить все электрические цепи, автомобиль надлежащим образом работать не будет.
Херсон, Skoda Octavia
Был погнут порог с правой стороны переднего колеса где брызговик машину занесло и улетел в кувет. Вместе с крылом и порогом согнуло все в угол кузовшик срезал угол и правил его потом приварил. Я там просмотрел всю проводку всё целое. Просто он не отключил массу от машины а отключил плюсовой провод как он говорит может вообще не отключил. Под бордачком стоит блок предохранителей у него внутри стоит то же какой то процессор как под капотом ЭБУ за что он отвечает и может он сгорел?
Красноярск, Ford Focus
Я включаю тест на панели приборов он мне выдает вот такие ошибки D900 E510 9202 9602
Красноярск, Ford Focus
Если не было отключения аккумулятора или замыкания на массу при его монтаже, а также учитывая то что был обгоревший провод массы к коробке передач – можно констатировать короткое замыкания в бортовой цепи автомобиля, а что именно привело к этому сказать очень сложно.
В салоне как правило находятся блоки управления климат контролем, системами безопасности, и иными вспомогательными системами.
Сейчас что-то менять наугад бессмысленно, нужно обращение к квалифицированному электрику за поиском неисправности, при этом придется прозванивать всю проводу начиная с силовых проводов питания от аккумулятора до периферийных разводок по потребителей.Херсон, Skoda Octavia
При неисправности любого электронного блока, верить тому, что он выдаёт нерационально.
org/Answer”>На двигатель масса приходит. На ЭБУ питание то же есть.
Красноярск, Ford Focus
org/Answer”>Все предохранители целы реле не знаю щас проверю а двигатель не заводиться так как нет связи с ЭБУ
Красноярск, Ford Focus
org/Answer”>Как проверить реле, подробно показано в данном видео:
https://www.youtube.com/watch?v=JmfRBokAMbo
Балаково, Kia Ceed
org/Answer”>Может быть всё, что угодно, но в вашем случае первый подозреваемый это панель приборов. Она является связующим звеном между электронными блоками и её сбой даст отсутствие связи. Проверить это можно по имеющимся кодам и текущим состояниям связи. Но нужно иметь чёткое представление о принципах работы CAN шины.
