Где находится датчик скорости фф1: Замена датчика скорости Форд Фокус 1

Содержание

Снять датчик скорости Ford Focus 1. Замена датчика скорости Форд Фокус 1

Временный или полный отказ в работе спидометра, увеличенный расход топлива, внезапная остановка двигателя при движении накатом – это, пожалуй, самые основные признаки неисправного датчика скорости на автомобиле Форд Фокус. О том, как самостоятельно выполнить замену вышедшего из строя датчика на вашем автомобиле и пойдет речь в сегодняшней публикации.



Прежде чем приступить к замене, необходимо купить датчик скорости. Для Форд Фокуса первого поколения, на которых установлена механическая КПП IB5 подойдут датчики по таким кат. номерам.

1 087 548
1 953 481
1 066 383
1 062 545
1 079 388
1 085 854

Если на автомобиле установлена АКПП Эра, номер по каталогу датчика - 550289

Купить датчики частоты вращения коробки передач на Ford Focus 1 можно в этом магазине.

Инструкция по замене датчика скорости на автомобиле Ford Focus 1

Работу по замене лучше выполнять на смотровой яме или на эстакаде, но если ни того ни другого нет можно и с верху двигателя, правда так будет намного сложнее.

С левой стороны коробки передач находим датчик и обильно обрызгиваем его WD-40 (некоторые автолюбители рекомендуют выполнить эту процедуру за несколько дней до начала ремонтных работ, за это время посадочное место датчика и фиксирующего штифта "откиснет", что позволит избежать трудностей по их извлечению).

Хочется сразу предупредить всех, кто будет самостоятельно производить замену датчика скорости, самым сложным в этой операции является извлечения фиксирующего штифта. В случае его повреждения или облома, вам предстоит снятие коробки передач.

Первым делом, чтобы извлечь датчик нужно вытащить фиксирующий штифт. Это сделать можно двумя способами.

Первый способ

  1. Для удобного доступа к шплинту, отламываем пластиковое ушко на датчике.
  2. Затем плоскогубцами захватываем выступающую его часть и с помощью струбцины фиксируем положение пассатижей и вытаскиваем шплинт
  3. Меняем датчик скорости Форд Фокус 1

Второй способ

Как и в первом варианте отламываем пластиковое ухо на датчике

  1. Теперь вам понадобится маленький съемный патрон для обычных сверл от перфоратора, который необходимо надеть на торчащий шплинт, и умеренным усилием зажать его.
  2. Затем крутим патрон и понемногу вытягиваем шплинт

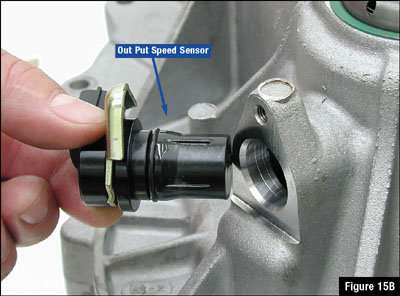

После этого можно вынимать сам датчик скорости Форд Фокус 1. Иногда могут возникнуть трудности, в этом случае можно изготовить небольшое приспособление, с помощью которого вы легко и быстро сможете извлечь его.

Для изготовления съемника вам понадобятся две пряжки от обычного брючного ремня. На одной стороне пряжки делаем пропилы по 13 мм, и загибаем под форму крючка фиксирующий усик.

Меняем датчик скорости Форд Фокус 1

Теперь цепляем приспособление за края датчика и, подцепив его мощной отверткой, не спеша вытягиваем.

При подготовке публикации о том, как заменить датчик скорости Ford Focus 1 была использована информация с сайта ffclub.ru

Самостоятельная замена датчика скорости Форд Фокус 1

Выход из строя датчика скорости на Форд Фокус 1 — одна из наиболее распространенных поломок, которые случаются с этим автомобилем. Симптомы указывающие на необходимость замены датчика скорости, как правило, всегда одни и те же:

  • Во время движения он самопроизвольно отключается, стрелка спидометра при этом падает на отметку "0". Холостые обороты — "750" (как во время стоянки на месте).
  • При переключениях на ходу авто может просто заглохнуть.
  • Отсутствие сигнала с датчика скорости ведет к неминуемому перерасходу топлива.
  • Ухудшается отклик на педаль газа.

Перед тем как заменить датчик скорости Форд Фокус 1 я решил изучить проблему и прочел техдокументацию. Вооружившись всеми необходимыми знаниями и инструментами, решил произвести самостоятельную замену датчика скорости Ford Focus 1.

Для работы вам понадобится:

  1. Проникающая жидкость WD-40.
  2. Новый датчик скорости Форд Фокус 1 + штифт.
  3. Плоскогубцы или кусачки.
  4. Несколько капель масла.

Замена датчика скорости Форд Фокус 1 своими руками — пошаговая инструкция

1. Прогрейте двигатель до рабочей температуры.
2. Откройте капот.

3. Найдите датчик скорости и штифт (штырь), который фиксирует датчик. Снимите колодку проводов датчика.

4. Обработайте штифт жидкостью WD-40.

5. Приступайте к извлечению штырька, для этого можно использовать кусачки или плоскогубцы.

6. Теперь приступайте к извлечению самого датчик скорости. Здесь нужно чувствовать, слегка расшатывая его из стороны в сторону, датчик должен выйти.

7. Теперь подготовьте новый датчик скорости Ford Focus 1. Смазав его уплотнительные кольца маслом, установите на место и зафиксируйте штифтом. Если нового штифта нет, то установите старый, предварительно выровняв его.

Собираем инструмент, моем руки, и проверяем работу! Как видите, замена датчика скорости Форд Фокус не сложная и легко выполнимая работа, которую вы в силах выполнить своими руками.

Обзор и замена датчиков Ford Focus 1 (холостого хода, скорости и других): где находятся регуляторы?

Датчик холостого хода Форд Фокус 1 – один из важнейших приборов в системе автомобиля. Очень важно знать и о других датчиках автомобиля, ведь если быть с машиной на «ты», тогда можно обойти большинство несложных, а может и серьезных проблем.

Содержание

[ Раскрыть]

[ Скрыть]

Описание и особенности замены контроллеров

О работе системы автомобиля должен знать каждый автолюбитель. Подробнее о самых важных деталях, таких как датчик температуры и скорости, а также других устройствах, принимающих активное участие в работе, – ниже.

Деталь для машины

ДМРВ

ДМРВ – это датчик массового расхода воздуха. Этот агрегат обязательно должен быть в рабочем состоянии, потому что от него зависит систематическая подача топлива. ДМРВ просто передает показания на мозг или ЭБУ (электронный блок управления двигателем).

Массовый расход воздуха не содержит в себе систему диагностики, это просто датчик. ДМРВ всегда должен показывать верное значение для правильного расхода топлива. Диагностировать работу нужно осторожно. При этом необходимо опираться на сравнение старого и нового ДМРВ (автор видео — Инжектор-Сервис Воронеж).

Холостого хода

Датчик холостого хода, который находится на впускном коллекторе, управляется так же ЭБУ для поддержания нужных оборотов двигателя на ХХ. Если он ломается, то обороты двигателя не будут соответствовать норме (завышены, занижены, машина глохнет, плавает ХХ). Иногда для ремонта хватает чистки.

Диагностику этого элемента необходимо проводить сразу же, как обороты двигателя начали беспричинно увеличиваться или уменьшаться. В случае если при переключении передачи заглох мотор, нужно заменить датчик холостого хода. Поломка может произойти по нескольким причинам. Например, если регулятор попросту износился, или если дроссельная заслонка не полностью закрывается. Это может наблюдаться при перепадах температуры извне.

Чтобы произвести проверку детали нужно проделать следующие манипуляции:

  1. Поднять машину и включить стояночный тормоз.
  2. Открыть капот и снять прибор, отсоединив крепежи и проводку.
  3. Подключить к тестируемой детали мультиметр, активировав режим «напряжение-сопротивление». Напряжение должно быть около 12 Вт, а сопротивление находиться в пределах 50 Ом.
ДХХ на транспортное средство

Замена — также несложная задача:

  1. Необходимо поднять машину, и отсоединить от АКБ клеммы.
  2. Затем отсоединить дроссель, и открутить болты, которые в определенном положении фиксируют регулятор. Важно: один из болтов также соединен с проводкой, поэтому необходимо быть осторожнее.
  3. После этого можно снимать ДХХ, очищать воздушный клапан дросселя и место установки уплотнительного кольца от засорений.
  4. Далее нужно проверить уплотнитель на наличие расслоения и прочее. После этого, в том случае, если никаких дефектов не наблюдается, нужно смазать уплотнительное кольцо машинным маслом. Установить его и вернуть на место датчик холостого хода.
  5. После этого закрепить деталь болтами, установить на место дроссель и, подключив аккумулятор, запустить мотор.
Фотогалерея «Установка ДХХ»

На фото, расположенных чуть ниже, можно узнать подробнее о расположении датчика, о котором идет речь.

Включения вентилятора

Исправный вентилятор должен поддерживать определенную температуру в автомобиле. На данном авто контроллер включения вентилятора и контроллер температуры — это одно и то же, вентилятором управляет ЭБУ: он смотрит на показания температуры и при достижении нужных показаний включает вентилятор.

Включение вентилятора часто зависит от скорости движения автомобиля и количества оборотов двигателя, и на основе этой информации система решает, включить или нет датчик. Если показания датчика искажены и он показывает неверное значение, это может привести к перегреву мотора.

Чтобы протестировать работу датчика, необходимо следовать инструкции:

  1. Запустить двигатель. Он должен работать на холостом ходу в течение периода тестирования.
  2. По истечению двух минут нужно зарегистрировать значение напряжение датчика СНТ. Фиксировать показатели необходимо каждую минуту.
  3. Нужно записать тенденцию изменения датчика и указать, как сильно изменится напряжение. Передача сигнала должна сравниваться с показателями, приведенными в инструкции.

Скорости

О том, что из строя вышел датчик скорости Форд Фокус 1, можно понять благодаря отказу спидометра, остановке двигателя и даже увеличении расхода топлива.

Детали для автомобиля

Перед заменой этой важной детали нужно приобрести новый датчик скорости.

После покупки можно успешно приступить к замене:

  1. Поднять машину и найти с левой стороны от коробки передач нужный датчик. Его необходимо сбрызнуть специальным аэрозольным препаратом. Чтобы деталь немного расшаталась, можно сделать это за несколько часов до основной работы.
  2. Далее, чтобы изъять устройство, нужно снять фиксирующий штифт. Делать это нужно очень осторожно, ведь при малейшей поломке придется изымать коробку передач.
  3. Чтобы провести операцию без неприятностей, на приборе для доступа к шплинту нужно аккуратно отломить пластиковое ушко. Затем при помощи инструмента зафиксировать оставшуюся часть и осторожно вытащить шплинт.
  4. После этого можно изъять датчик скорости.
Устройство на автомобиль Форд Фокус 1

Коленвала

Датчик коленвала — это специальное устройство, работающее затем, чтобы превращать энергию, сгорающую в цилиндре двигателя газов, в механическую энергию. По этому регулятору ЭБУ ориентируется, когда давать команду форсункам на впрыск топлива в цилиндр. Без него, в случае неисправности, двигатель не заведется и машина не поедет. Поэтому в случае мельчайшей поломки нужно тут же обратиться в специальный центр по ремонту, или попытаться исправить проблему своими руками.

  1. Поднять машину, слить масло и отключить АКБ.
  2. После этого отключить защиту двигателя и крышку ГРМ.
  3. Освободить моторный отсек, открутив фиксирующие болты, предназначенные для защиты.
  4. Снять ремень генератора, а затем правое колесо.
  5. Заменить деталь новой и собрать все в обратном порядке.
Датчик коленвала

Поломка этого прибора могла произойти по нескольким причинам, одна из которых, конечно, время. Но если у вас относительно новая деталь, возможно, причина кроется в другом.

  1. Возможно, проблема в некачественном масле. Если фильтр или масло были заменены не вовремя, это могло привести к загрязнению внутри сальников коленвала.
  2. Если при ремонте были нанесены царапины или появились трещины на корпусе.
  3. Если случился перегрев двигателя, мог расплавиться уплотнитель в коленвале. Он не подлежит починке, эта деталь должна сразу же замениться.

Температуры

Датчик температуры

Датчик температуры предназначен для регулировки температуры в двигателе. Для правильной работы системы, температура всегда должна быть под контролем и находиться приблизительно на одном уровне, но случаются и такое, когда датчик температуры сломан.

Например, если градус резко повышается при торможении автомобиля на светофоре. Конечно, при таком положении вещей нужно немедленно брать дело в свои руки и приступать к скорой замене датчика температуры. В таком случае он первый, на что следует обратить внимание.

Видео «Проверка датчика температуры»

От автора Техник-механик можно узнать о том, как протестировать датчик температуры.

 Загрузка ...

Датчик температуры Форд Фокус 1: ремонт температурного измерителя

Датчик температуры форд фокус 1 соответствует аналогичным приборам в последующих версиях форд фокус 2 и форд фокус 3. По сути своей все последующие модели являются обычным рестайлингом предыдущей модели. Могут добавляться дополнительные функции на подобии датчиков слежения за усталостью водителя. Изменяется внешний вид транспортного средства, но внутренний мир остается прежним за незначительными изменениями.

Отсюда и выходят всё те же возникающие проблемы, те же слабые места и те же способы их починки.

Какие бывают неисправности температурного сенсора?

Слабым местом в автомобилях форд фокус, как и в их брате, форд эскорт является проводка и опасность ржавления. Покупая эти автомобили с рук, всегда в первую очередь проверяется каждый уголок на наличие ржавчины, а потом осматривается электронная проводка. Ее замыкание и износ практически повсеместны в автомобилях этого производителя.

 Загрузка ...

Нельзя сказать, что эти недочеты являются легко исправляемыми. Одно дело, когда производитель вставляет дешевые осветительные приборы, выходящие из строя в ближайший месяц эксплуатации, и совсем другое дело проводка и подверженность металла коррозии.

Замена проводки стоит баснословных денег, а попустительствовать с ее периодическим выходом из строя означает ждать, когда она выведет из строя или замкнет другие устройства, к которым подключена. Аналогичным образом и металл, как разрастающаяся опухоль, которую потом приходится вырезать целыми пластами.

Корпус термостата

Температурные датчики в результате чаще всего не являются источником проблемы, но являются ее продолжением. В случае если температурный механизм показывает неверные данные, или с мотором возникли проблемы связанные с датчиком, в первую очередь проверьте контакты проводки, прочистите их, удостоверьтесь в отсутствии проблем на протяжении всего провода.

С развитием модели автомобиля становится всё больше зондов, а с ними и проблемы. С кондиционерами приходили температурные детекторы внутреннего воздуха. Так же как и у детектора температуры охлаждающей жидкости, основной его проблемой была проводка.

Рекомендуем купить

Замена измеряющих детекторов

Как правило, заменой зондов занимается сервисная служба, однако на деле это не так сложно осуществить и самому. Обычно это осуществляется в четыре простых этапа:

  1. диагностика проблемы;
  2. осмотр проводки;
  3. отключение проводов;
  4. замена детектора.

В отношении ДТОЖ это выглядит несколько сложнее, так как там перед откручиванием прибора надлежит слить охлаждающую жидкость. Если охлаждающую жидкость не слить она обязательно выльется при откручивании прибора.

Замена термостата в авто Форд Фокус

А в плане диагностики ДТОЖ определяется целым перечнем проблем:

  • внезапная остановка работы двигателя;
  • автомобиль заводится не с первого раза;
  • грязный выхлоп;
  • повышенный расход топлива, вплоть до тридцати дополнительных процентов от обычного.

В целях экономии замену детектора охлаждающей жидкости нужно проводить практически незамедлительно. Охлаждающую жидкость сливать необходимо не только во избежание потерь антифриза, но и для того чтобы эта жидкость не ошпарила или не облила вас под возможным напором. По этой же причине автомобилю лучше дать остыть после работы.

Диагностировать датчик имеет смысл, только если вы не уверены, что сломался именно он. В противном случае старый прибор можно сразу выкидывать, так как ремонту он не подлежит. А на его место устанавливается новый измеритель, с новым кольцом уплотнителя и герметиком при необходимости.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Сделай мне плавно: как быстро и недорого отучить АКПП пинаться

Что и зачем тормозить?

Начнём с теоретического экскурса в механическо-гидравлические дебри АКПП. Будет немного скучно, но недолго.

Итак, во всех АКПП есть несколько общих крупных узлов. Первый из них — гидротрансформатор, который заменяет автомату сцепление механической коробки. Он же — ГДТ, он же — “бублик”. Второе название, как вы уже поняли, гидротрансформатор получил из-за внешней схожести с этим съедобным мучным изделием. Там есть турбинное колесо, насосное колесо и реактор. И масло. Задача ГДТ — передать вращение с маховика двигателя на вал планетарной передачи.

Планетарная передача — это и есть набор шестерён различных передач. В общем-то, тоже похоже на обычную механику: меняется комбинация шестерён — меняется передаточное число (происходит смена передач, так же, как и в МКПП). Для смены передач нужен набор фрикционов и тормозных механизмов.

Есть ещё управляющее устройство — гидроблок. Если вы когда-нибудь слышали, что в АКПП есть соленоиды, которые что-то там переключают, то откроем секрет: они стоят как раз в гидроблоке, а задача этих клапанов (которые часто называют соленоидами) – перераспределять потоки ATF (трансмиссионной жидкости) для включения нужных передач в соответствии с сигналами датчиков и прочей электроники, обработанными в блоке управления автоматом.

На планетарных редукторах АКПП стоят фрикционные диски. Они могут находиться в разомкнутом состоянии (и тогда они вращаются свободно) или смыкаться для передачи момента солнечной шестерни планетарного редуктора (как вы знаете, в планетарном редукторе шестерни вставлены друг в друга). Фрикционы в определённой последовательности задействуют шестерни передач коробки. Когда они изнашиваются, передачи могут вообще перестать включаться, а могут появляться рывки и пробуксовка в момент переключения. Собственно, износ фрикционов — наиболее частая неисправность АКПП. Но на это мы пока отвлекаться не будем.

Фрикционы собраны в пакеты, которые часто называют барабанами. Сейчас барабаны часто делят на две категории — сцепления и торможения. Первые нужны для того, о чём рассказывали выше — чтобы передавать вращение с одного вала на другой.

А вот барабан торможения нужен как раз для торможения одного из элементов планетарного механизма для выбора правильной комбинации сцепления шестерней в момент переключения передачи. Фрикционы пакета торможения — вещь уже распространённая, хотя появилась она не так давно, вместе с внедрением возможности регулировки тормозного усилия с помощью пропорциональных соленоидов PWM, VBS или VFS.

В более простых коробках рубежа 1990-2000 годов стояли обычные соленоиды, которые имели только два положения. Их так и называют on/off-соленоидами. Возможности регулировки усилия у них нет, и в таких коробках вместо пакета фрикционов торможения ставили обычные тормозные ленты, которые, охватывая барабан сверху, могли его останавливать. Для большинства скромных четырёхступенчатых АКПП такого механизма было достаточно: он проще и надёжнее, хотя по уровню “интеллекта” до тормозного барабана не дотягивает.

Откроем секрет: в процессе диагностики мы выяснили, что причиной «пинков» при переключении АКПП (на Фокусе стоит фордовская коробка 4F27E) стал именно износ тормозной ленты Overdrive. Поэтому сегодня сфокусируемся на её замене.

Износ ленты приводит к тому, что переключение с первой на вторую и с третьей на четвёртую передачи сопровождается рывками, толчками, а запущенных случаях и вовсе становится невозможным. Почему именно эти передачи? Тут сейчас будет немного сложно.

Для включения третьей передачи пакет 3-4 зажимается , а тормозная лента отпускает барабан. То есть, износ ленты на включение третьей передачи никак не влияет.

А вот при включении второй передачи тормозная лента тормозит на корпус АКПП обойму барабана Reverse и стопорит солнечную шестерню задней планетарки. Если лента изношена, то торможение барабана запаздывает, что вызывает пробуксовку и толчок.

При включении четвёртой передачи солнечная шестерня той же задней планетарки стопорится лентой точно так же.

Ну, а при работе первой передачи барабан Reverse вообще вращается в обратную сторону и лента его, разумеется, не прижимает. Так что износ ленты заметен только при переключении на вторую или четвёртую передачи.

Теперь самое время перейти к практической части: немного разобрать коробку и поменять ленту. Но сначала напомним, где можно было встретить АКПП 4F27E (для Мазды эта коробка называлась FN4A-EL). Список автомобилей с этими автоматами обширен, назовём лишь наиболее популярные у нас автомобили. Это Ford Fiesta (2008-2011), Focus/Focus C-Max (2000-2011), Mazda 2 (2007-2011), 3 (2004-2011), 323 (2000-2007), 6 (2002-2008), Atenza/5HB/Wagon (2002-2005), Demio (2000-2011), Familia (2000-2005), MPV (2000-2007), Premacy (2000-2010), Tribute (2003-2008). Этот список неполный, но и он даёт понять, что 4F27E по праву считают самой популярной автоматической коробкой Ford и Mazda. И, пожалуй, наиболее удобной для ремонта: её можно разобрать, не снимая с машины. Вот этим мы сейчас частично и займёмся.

Бой с лентой

Начнём с самой элементарной операции: ослабим гайки переднего левого колеса, которое потом надо будем снять. Теперь открываем капот и лезем под него с головой. Тут мы вытаскиваем аккумуляторную батарею, её площадку и снимаем корпус воздушного фильтра. В этом нет ничего сложного.

Теперь домкратим машину и снимаем колесо. Я бы очень советовал не оставлять машину на домкрате, а воспользоваться подставкой: так будет надёжнее. Да и домкрат нам ещё пригодится. Но если нет ни подставки, ни сильного инстинкта самосохранения, можно оставить и так. Затем можно снять локер, чтобы открыть дальнейший доступ к коробке. Совсем его можно не демонтировать, а снять клипсы, стоящие прямо напротив АКПП, и отогнуть локер в сторону. Ставим под картер АКПП домкрат (не забываем положить какую-нибудь резинку или дощечку, если не хочется менять картер).

Теперь нужно снять коробку с опоры. Тут, возможно, придётся немного помучиться. Некоторую долю мучений могут ликвидировать WD40, хорошие инструменты и развитая мускулатура рук.

Опора стоит прямо под корпусом воздушного фильтра. Своей формой она похожа на бабочку, так что иногда её называют этим нежным именем. На самом деле это мерзкая железка с резиновой подушкой, прикрученная четырьмя прикипевшими болтами. Теоретически, их можно не откручивать: они никак не мешают опустить коробку вниз. Но при опускании она смещается вперёд, а опора это делать мешает. Так что лучше повозиться с болтами.

Центральную гайку откручивать придётся обязательно — она как раз и держит АКПП на весу. Вроде, на силу не жалуюсь, но с ней пришлось воевать серьёзно. Впрочем, если у вас есть опыт откручивания закисших соединений, то справитесь. Действия стандартные: обработка WD40, простукивание, ключ с удлинителем из трубы… Но небольшой лайфхак есть: я смог стронуть гайку, разгрузив соединение поддомкрачиванием АКПП.

После того как опора снята, можно опускать коробку вниз. Делать это нужно до тех пор, пока не увидите все болты задней крышки коробки. Или хотя бы их большую часть (остальные можно открутить с карданчиком снизу или сверху обычным ключом). Главное, чтобы потом можно было вытащить из-за лонжерона крышку коробки.

Откручиваем девять болтов крышки, что сделать несложно, и снимаем крышку. Она сидит на герметике, так что сама не отвалится. Но и лупить по ней молотком тоже нельзя: можно сломать. Снизу у неё есть технологический выступ, за который крышку можно поддеть отвёрткой. При отсоединении крышки может вытечь немного масла, это нормально. А вот если его много — то есть проблема, о которой пару слов я скажу чуть ниже. Крышку снимать нужно осторожно, чтобы нечаянно не вытащить с ней барабан, который эта лента и охватывает.

Мы уже рассказывали, что натяжение ленты этой АКПП можно регулировать заменой регулировочного болта. Иногда при замене ленты его советуют выкручивать — дескать, он удерживает ленту. На самом деле его можно только ослабить, этот болт всего лишь упирается в посадочное место на ленте и вытащить её не мешает. Так что просто вытаскиваем ленту и разглядываем её ради детского любопытства.

Заметить на глаз износ фрикционного слоя практически невозможно (если он ещё вообще остался). А вот излишнее замасливание ленты видно сразу. Откуда и зачем на ленте масло, если оно мешает ей выполнять прямую работу — тормозить барабан? За зажим ленты отвечает гидроцилиндр, шток которого упирается в посадочное место ленты напротив упорного болта. Со временем шток изнашивается и начинает пропускать масло. Критически давление обычно не падает, но замасливание заставляет барабан проскальзывать. Поэтому если масла слишком много, гидроцилиндр лучше тоже заменить. В нашем случае масла не так уж много, так что оставим всё как есть.

Вторая причина избыточного масла на ленте — дефект задней крышки АКПП. Особенно часто он проявляется на Маздах, где алгоритм работы немного отличается, и блокировка работает чуть жёстче. Да и крышка там сделана из более мягкого сплава, чем на коробках Фордов. Но на столь любимых нами первых и вторых Фокусах (и на других Фордах тоже) задняя крышка находится в зоне риска. Поэтому проверяем посадочное место тефлоновых колец. В нашем случае там всё прекрасно, но бывает, что паз, в котором сидит кольцо, стачивается. Начинаются пропуски масла, появляется недостаток давления, начинают гореть фрикционы и пропадают третья и четвёртая передачи.

Ну, а нам остаётся только поставить на место новую ленту (вряд ли её можно поставить неправильно) и собрать всё в обратном порядке.

Что может пойти не так?

О том, что есть вероятность внезапной необходимости заменить гидроцилиндр и заднюю крышку, я уже сказал. Но есть ещё одна небольшая сложность.

Если кто-то из предыдущих владельцев уже вкручивал самый длинный из всех регулировочных болтов, после установки новой ленты могут возникнуть сложности с включением третьей или задней передач. В этом случае нужно поставить болт на полтора-два размера короче того, что стоит у вас. В крайнем случае — слегка (на 0,5 — 0,75 мм) подточить существующий.

И, конечно же, не надо надеяться, что коробка со сгоревшими фрикционами и загаженным гидроблоком после замены ленты вдруг начнёт работать как положено. Но об этом мы поговорим как-нибудь другой раз.
