Датчик абсолютного давления воздуха: количество воздуха

Контроль количества поступающего в цилиндры воздуха — одна из основ нормальной работы современного двигателя. Для измерения количества воздуха используются датчики абсолютного давления — все об этих устройствах, их типах, конструкции и работе, а также о верном выборе и замене читайте в данной статье.

Датчик абсолютного давления воздуха — назначение и его место в двигателе

Датчик абсолютного давления воздуха (ДАД, MAP — Manifold absolute pressure sensor) — один из основных датчиков системы управления инжекторным и дизельным двигателем внутреннего сгорания; датчик для измерения текущего давления воздуха, поступающего во впускной коллектор мотора.

ДАД является составной частью системы контроля и управления силовым агрегатом, обеспечивая его нормальное функционирование в зависимости от текущего режима и нагрузок. Посредством данного прибора измеряется давление воздуха во впускном коллекторе двигателя — на основе этой информации электронный блок управления (ЭБУ) выполняет расчет количества воздуха, поступающего в цилиндры во время такта впуска, и в соответствии с алгоритмами изменяет работу силового агрегата (меняет пропорции воздуха и топлива в горючей смеси, момент впрыска и т.

д.).

Следует отметить, что датчики абсолютного давления — это альтернатива датчикам массового расхода воздуха, на одном двигателе эти датчики и не устанавливаются.

От функционирования ДАД зависит функционирование мотора и возможность нормальной эксплуатации всего транспортного средства, поэтому в случае поломки или некорректной работы датчик должен быть как можно скорее заменен. Но прежде, чем покупать новый датчик, следует разобраться в типах и принципе работы этих устройств.

Датчик абсолютного давления воздуха ГАЗ,УАЗ ЗМЗ-406 ПЕКАР
1 130 ₽
Датчик абсолютного давления воздуха ВАЗ-1118,2170,2190 DELPHI
2 225 ₽
Датчик абсолютного давления воздуха SSANGYONG Kyron,Actyon,Actyon Sport,Rexton OE
3 132 ₽
Датчик абсолютного давления воздуха ГАЗ,УАЗ УМЗ-4216 ЕВРО-3 DAEWOO Lanos ЭЛКАР
1 070 ₽
Датчик абсолютного давления воздуха DAEWOO Nexia,Lanos ERA
1 152 ₽
Датчик абсолютного давления воздуха ГАЗ,УАЗ ЗМЗ-406 АВТОТРЕЙД
1 030 ₽
Датчик абсолютного давления воздуха ЯМЗ ЕВРО-3 АЭНК-К
1 780 ₽
Датчик абсолютного давления воздуха MERCEDES Actros,Atego,Axor,Vario BOSCH
7 031 ₽
Датчик абсолютного давления воздуха ГАЗ,УАЗ УМЗ-4216 ЕВРО-3 DAEWOO Lanos АВТОТРЕЙД
920 ₽
Датчик абсолютного давления воздуха ВАЗ-1118,2170,2190 CARTRONIC
1 050 ₽

Конструкция и принцип работы датчиков абсолютного давления воздуха

Датчик абсолютного давления воздуха, как можно понять по названию, измеряет абсолютное давление воздуха во впускном коллекторе относительно вакуума (точнее — некоторого низкого давления, которое можно условно считать вакуумом).

Также существуют датчики относительного и дифференциального давлений (измеряют и сравнивают давление воздуха относительно атмосферного), однако они в данной статье не рассматриваются.

В настоящее время наиболее широкое распространение получили ДАД на основе микромеханических пьезорезистивных чувствительных устройствах (MEMS-сенсорах, от англ. Microelectromechanical systems — микроэлектромеханические системы, МЭМС). В данных датчиках используется чувствительный элемент, в котором сочетается микроэлектронная чувствительная часть, помещенная на подвижную мембрану (она выступает в роли механической части) — за счет их взаимодействия осуществляется измерение давления.

Существует несколько разновидностей микромеханических ДАД, но все они основаны на едином физическом принципе. В датчике присутствует герметичный объем воздуха, в котором поддерживается так называемое опорное давление — низкое давление (раз в 5-10 ниже нормального атмосферного), на основе которого осуществляется отсчет давления воздуха во впускном коллекторе.

Данный объем воздуха закрыт диафрагмой (мембраной), на которой тем или иным способом выполнены полупроводниковые пьезорезисторы (тензорезисторы) — элементы, электрическое сопротивление которых зависит от деформации (растягивания или сжатия). Обычно на мембране располагается четыре пьезорезистора, включенных по мостовой схеме.

Работа такого датчика сводится к измерению электрического сопротивления пьезорезисторов при деформации диафрагмы, возникающей вследствие разности давлений между замкнутым объемом с опорным давлением и объемом с измеряемым давлением. Чем значительнее разница давлений, тем сильнее деформируются мембрана и расположенные на ней пьезорезисторы — в результате изменяется протекающий по пьезорезисторам ток, что и измеряется интегрированной в датчик оценочной схемой или электронным блоком. Зависимость тока и давления заранее устанавливается для каждого конкретного устройства, она входит в алгоритмы управления двигателем, записанные в электронном блоке (контроллере).

Конструктивно ДАД на основе MEMS-сенсоров могут отличаться. В частности, чувствительный элемент может выполняться на толстопленочной кремниевой подложке, в которой формируется замкнутый пузырек воздуха и тензорезисторы. Также существуют конструкции с большой по площади мембраной с пьезорезисторами, за которой располагается закрытый объем с опорным давлением.

Независимо от используемого чувствительного элемента, ДАД помещается в пластиковый корпус, с одной стороны которого выполнен патрубок с уплотнительным кольцом для подключения к впускному коллектору (напрямую или через трубопровод небольшой длины), а с другой — электрический разъем для подключения к ЭБУ.

Типы современных ДАД

ДАД отличаются типом выходного сигнала и назначением (применимостью).

По типу выходного сигнала приборы делятся на две группы:

Аналоговые;
Цифровые.

В первом случае датчик формирует аналоговый сигнал (он берется непосредственно от тензорезисторов), который поступает на электронный блок, где и подвергается обработке. Это наиболее простые по конструкции датчики, которые в новых автомобилях практически не используются, так как для работы с ними подходят только определенные электронные блоки управления двигателем.

Конструкция датчика абсолютного давления воздуха с интегрированной схемой оценки

Во втором случае в сам датчик интегрирована оценочная схема, которая измеряет и преобразует аналоговый сигнал от пьезорезисторов в цифровую форму — этот сигнал и поступает на электронный блок. Основу ДАД данного типа составляют специальные микросхемы, которые содержат в себе как сенсорный элемент, так и оценочную схему. На новые автомобили наиболее часто ставится именно этот тип датчика, так как он подходит для большинства контроллеров с соответствующим входом.

Отдельную группу составляют так называемые T-MAP-датчики — интегрированные датчики температуры и ДАД. В них помимо MEMS-сенсора помещен датчик температуры на основе обычного терморезистора, такой прибор измеряет давление и температуру, что позволяет точнее определять количество поступающего в цилиндры воздуха и вносить коррективы в работу многих вспомогательных систем (в том числе интеркулера для двигателей, оборудованных турбокомпрессором, и других).

По применимости ДАД делятся на две больших группы:

Для атмосферных двигателей — измеряют давление в пределах 0-1 атмосферы;

Для двигателей с турбонаддувом — измеряют давление в пределах 0-2 атмосферы и более.

Существуют и датчики для измерения давлений вплоть до 5-6 атмосфер, они чаще всего используются не во впускном коллекторе (так как в моторах такое давление встречается нечасто), а в пневматической системе автомобилей.

Также датчики имеют исполнение на напряжение питания 12 и 24 В, а для их подключения могут использоваться электрические разъемы различных типов (обычно — с ножевыми контактами под отдельные разъемы или групповые колодки, но существуют варианты и под штыревые колодки).

Как выбрать и заменить датчик абсолютного давления воздуха

ДАД играет одну из ключевых ролей в нормальной работе двигателя, при его неисправности нарушается работа мотора на всех режимах (повышенные обороты на холостых, «плавающие» обороты — все это в целом ухудшает динамику автомобиля), повышается дымность выхлопа, увеличивается шум и уровень вибраций, появляется запах бензина в выхлопе, а также наблюдается перерасход топлива.

При появлении этих признаков следует провести диагностику устройства, и при его неисправности — произвести замену.

На замену следует выбирать ДАД только того типа и модели, что был установлен ранее, лучше всего это делать по каталожному номеру. Использование датчиков других типов в большинстве случаев просто невозможно вследствие разницы в установочных размерах и электрических характеристиках. Также можно выбирать и универсальные модели, используемые на определенных линейках двигателей, однако следует учитывать, что один и тот же датчик для разных двигателей может иметь разные каталожные номера и на гарантийных автомобилях их менять нельзя.

Особое внимание выбору нового датчика следует уделять в случае турбированного двигателя. Для таких моторов следует использовать специальные ДАД, рассчитанные на более высокие давления. Установка обычного датчика в этом случае нарушит работу силового агрегата.

Замена датчика абсолютного давления, как правило, довольно проста и не требует специального инструмента. Эта работа в общем случае выполняется в несколько шагов:

Снять электрический разъем с датчика;
Демонтировать датчик, выкрутив удерживающие его винты или болты;
Отсоединить датчик от коллектора или патрубка;
Установить новый датчик в обратном порядке (при этом не забыв установить новое уплотнительное кольцо или хомут).

Ремонт должен выполняться на остановленном двигателе и только после снятия клеммы с аккумулятора. После установки новый ДАД не требует калибровки или каких-либо настроек (хотя в определенных случаях это придется выполнить) и вся система сразу начинает работать.

Верный выбор и правильная замена датчика абсолютного давления воздуха — гарантия надежной работы силового агрегата на всех режимах.

Датчик абсолютного давления (ДАД): как это работает

На чтение 10 мин. Просмотров 64.1k. Опубликовано 21. 04.2020

Датчик абсолютного давления (ДАД или manifold absolute pressure — MAP) используется блоком управления двигателем (ЭБУ) для расчёта нагрузки двигателя. Датчик генерирует сигнал, который пропорционален вакууму во впускном коллекторе. ЭБУ использует этот входной сигнал, вместе с несколькими другими, для расчета правильного количества топлива для впрыска в цилиндры.

Общая информация

Когда двигатель работает под нагрузкой, вакуум на впуске падает, т. к. дроссель открывается широко. Двигатель всасывает больше воздуха, что требует бОльшего количества топлива для поддержания соотношения топливо-воздушной смеси.

Фактически, когда ЭБУ считывает сигнал большой нагрузки от ДАД, это обычно приводит к тому, что топливная смесь становится немного богаче, чем обычно, поэтому двигатель может производить больше энергии. В то же время блок управления слегка изменяет угол опережения зажигания (УОЗ), чтобы предотвратить детонацию, которая может повредить двигатель и снизить производительность.

Когда условия меняются и автомобиль движется под небольшой нагрузкой, накатом или замедляясь, от двигателя требуется меньше мощности. Дроссельная заслонка открыта немного или может быть закрыта, что приводит к увеличению вакуума на впуске.

Датчик MAP обнаруживает это. ЭБУ обедняет топливную смесь и изменяет момент зажигания, чтобы уменьшить расход топлива.

Где находится датчик абсолютного давления

ДАД может располагаться в нескольких местах в зависимости от марки и модели автомобиля. MAP сенсор может быть установлен на моторном щите, внутреннем крыле или впускном коллекторе.

Соединение датчика производится непосредственно через отверстие в коллекторе или с помощью штуцера и шланга.

На двигателях с турбонаддувом датчик абсолютного давления чаще всего устанавливается непосредственно на впускной коллектор.

Как работает ДАД

Датчики MAP называются датчиками абсолютного давления в коллекторе, а не датчиками вакуума на впуске, поскольку они измеряют давление (или его отсутствие) внутри впускного коллектора. Когда двигатель не работает, давление внутри впускного коллектора такое же, как и внешнее атмосферное давление.

Когда двигатель запускается, внутри коллектора создается вакуум за счет движения поршней и ограничением, создаваемым дроссельной заслонкой. При полностью открытом дросселе при работающем двигателе вакуум на впуске падает почти до нуля, а давление внутри впускного коллектора снова почти равно внешнему атмосферному давлению.

Атмосферное давление обычно варьируется от 700 до 800 мм ртутного столба (93 – 105 кПа) в зависимости от вашего местоположения и климатических условий. Переводя в фунты на квадратный дюйм значение атмосферного давления будет равно 14,7 psi (pound-force per square inch).

Атмосферное давление, скриншот с яндекса

Вакуум внутри впускного коллектора двигателя, для сравнения, может варьироваться от нуля до 70 кПа или более в зависимости от условий эксплуатации.

Вакуум на холостом ходу всегда высокий и обычно составляет 50 – 65 кПа (от 400 до 500 мм рт. ст.) в большинстве транспортных средств. Самый высокий уровень вакуума возникает при торможении с закрытым дросселем. Поршни пытаются всасывать воздух, но закрытый дроссель перекрывает подачу воздуха, создавая высокий вакуум во впускном коллекторе (обычно на 13-17 кПа выше, чем на холостом ходу).

Когда дроссель внезапно открывается, как при ускорении, двигатель всасывает большое количество воздуха, и вакуум падает до нуля. Затем вакуум медленно поднимается, когда дроссель закрывается.

Когда ключ зажигания включается первый раз, прежде чем запустить двигатель, блок управления проверяет показания ДАД, чтобы определить атмосферное (барометрическое) давление.

Таким образом, датчик MAP может выполнять функцию датчика атмосферного давления (BARO). Затем ЭБУ использует эту информацию для регулировки воздушно-топливной смеси, чтобы компенсировать изменения давления воздуха из-за высоты и / или погоды.

Некоторые автомобили используют отдельный барометрический датчик для этой цели, а другие используют комбинированный, который измеряет оба давления и называется BMAP.

Читайте также: Датчик температуры охлаждающей жидкости — как работает, проблемы, как проверять.

На двигателях с турбонаддувом ситуация немного сложнее, потому что при наддуве на самом деле может быть положительное давление во впускном коллекторе. Но датчику MAP это неважно, потому что он просто контролирует абсолютное давление внутри впускного коллектора.

На двигателях с электронной системой впрыска «скорость-плотность» воздушного потока оценивается, а не измеряется непосредственно датчиком воздушного потока. Контроллер анализирует сигнал ДАД, а также обороты двигателя, положение дроссельной заслонки, температуру охлаждающей жидкости и температуру окружающего воздуха, чтобы оценить, сколько воздуха поступает в двигатель.

Блок управления также может принимать во внимание сигнал обогащения / обеднения от датчика кислорода и положение клапана EGR, прежде чем вносить необходимые поправки в воздушно-топливную смесь. Этот подход к управлению топливом не так точен, как в системах, использующих датчик массового расхода воздуха (ДМРВ), но в тоже время он не так сложен и не слишком дорог.

Смотрите видео о том, как работает датчик абсолютного давления в коллекторе:

Другое преимущество систем с ДАД состоит в том, что они менее чувствительны к утечкам вакуума. Любой воздух, который попадает в двигатель после ДМРВ, является «неизмеренным» и нарушает баланс, необходимый для поддержания соотношения воздушно-топливной смеси.

В системе с MAP датчиком, он обнаружит небольшое падение вакуума, вызванное утечкой воздуха, и контроллер компенсирует это, добавляя больше топлива.

На многих двигателях GM, которые имеют датчик массового расхода воздуха (MAF), датчик MAP также используется в качестве резервного в случае потери сигнала воздушного потока и для контроля работы клапана EGR. Отсутствие изменений в сигнале датчика MAP, когда включен клапан рециркуляции EGR, указывает на неисправность системы.

Как устроен ДАД

По выходному сигналу датчики абсолютного давления бывают:

С аналоговым выходом — широко используются. Их напряжение пропорционально нагрузке двигателя.
С цифровым выходом — используются в таких системах, как Ford EEC IV. Цифровой MAP сенсор посылает сигналы прямоугольной формы с определенной частотой. Когда нагрузка увеличивается, частота также увеличивается, и время между импульсами (миллисекунды) уменьшается. Блок управления очень быстро реагирует на цифровой сигнал, потому что нет необходимости преобразовывать его из аналогового.

Датчик MAP состоит из двух камер, разделенных гибкой диафрагмой. Одна камера является «эталонным воздухом» (она может быть герметична или соединена с атмосферой), а другая — соединена с впускным коллектором прямым соединением или с помощью резинового шланга.

Чувствительная к давлению электронная схема внутри датчика MAP контролирует движение диафрагмы и генерирует сигнал напряжения, который изменяется пропорционально давлению. Это производит аналоговый сигнал напряжения, который обычно колеблется от 1 до 5 вольт.

Аналоговые датчики MAP имеют трехпроводной разъём: заземление, опорное напряжение 5 В от ЭБУ и сигнальное напряжение. Выходное напряжение обычно увеличивается, когда дроссель открывается и вакуум падает.

ДАД, который выдаёт 1 или 2 вольта на холостом ходу, может показывать от 4,5 вольт до 5 вольт при полностью открытой дроссельной заслонке. Выход обычно изменяется от 0,7 до 1,0 вольт на каждые 15 кПа изменения вакуума.

Признаки неисправности ДАД

Неисправный датчик MAP имеет серьезные последствия для контроля топлива, выбросов выхлопных газов автомобиля и экономии топлива. Симптомы плохого или неисправного ДАД включают в себя:

Увеличение расхода топлива

Датчик MAP, который измеряет высокое давление во впускном коллекторе, указывает ЭБУ на высокую нагрузку двигателя. Это приводит к увеличению впрыска топлива в двигатель.

Это, в свою очередь, увеличивает расход топлива. Это также увеличивает количество выбросов углеводородов и окиси углерода из автомобиля в окружающую атмосферу. Углеводороды и окись углерода являются одними из химических компонентов смога.

Недостаток мощности

Датчик MAP, который измеряет низкое давление во впускном коллекторе, указывает ЭБУ на низкую нагрузку двигателя. Блок управления реагирует уменьшением количества топлива, впрыскиваемого в двигатель.

Хотя вы можете заметить увеличение расхода топлива, вы также заметите, что ваш двигатель не такой мощный, как прежде. При уменьшении подачи топлива в двигатель температура в камере сгорания увеличивается. Это увеличивает количество NOx (оксидов азота) в двигателе. NOx также является химическим компонентом смога.

Увеличение токсичности выхлопных газов

Неисправный датчик MAP приведет к тому, что ваш автомобиль не пройдет проверку выхлопных газов на техосмотре. Выбросы из выхлопной трубы могут показывать высокий уровень углеводородов, высокий уровень NOx, низкий уровень CO2 или высокий уровень окиси углерода.

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар	Напряжение, вольт	Показания ДАД, Бар
0	4.3 – 4.9	1.0 ± 0.1
200	3.2	0.8
400	3.2	0.6
500	1.2 – 2.0	0.5
600	1.0	0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	4. 35	1.0 ± 0.1	0
Зажигание включено	4.35	1.0 ± 0.1	0
Холостой ход	1.5	0.28 – 0.55	0.72 – 0.45
Двигатель остановлен	1.0	0.20 – 0.25	0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	2.2	1.0 ± 0.1	0
Зажигание включено	2.2	1.0 ± 0.1	0
Холостой ход	0.2 – 0.6	0.28 – 0.55	0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

НЕ ИСПОЛЬЗУЙТЕ обычный вольтметр для проверки цифрового датчика Ford BP / MAP, так как это может повредить электронику внутри датчика. Этот тип ДАД может быть диагностирован только с помощью цифрового мультиметра в режиме измерения частоты, осциллографом или диагностическим прибором.

Как проверить датчик абсолютного давления. 3 способа проверки ДАД

При подозрении в неисправности датчика абсолютного давления воздуха в коллекторе автолюбителей интересует вопрос о том, как проверить ДАД своими руками. Сделать это можно двумя способами — с помощью мультиметра, а также используя программные средства.

Содержание:

Однако для выполнения проверки ДАД с помощью мультиметра необходимо иметь под рукой электрическую схему автомобиля с тем, чтобы знать, к каким контактам подсоединять щупы мультиметра.

Симптомы неисправности ДАД

При полном или частичном выходе датчика абсолютного давления (его еще называют MAP сенсор, Manifold Absolute Pressure) из строя внешне поломка проявляется в следующих ситуациях:

Высокий расход топлива. Это связано с тем, что датчик передает некорректные данные о давлении воздуха во впускном коллекторе на ЭБУ, и соответственно, блок управления подает команду на подачу топлива в большем, чем надо количестве.
Снижение мощности двигателя. Это проявляется в слабом разгоне и недостаточной тяге при езде машины в гору и/или в загруженном состоянии.
В районе дроссельной заслонки постоянно ощущается стойкий запах бензина. Это вызвано тем, что происходит постоянный его перелив.
Нестабильные обороты холостого хода. Их значение то падает то повышается без нажатия на педаль акселератора, а во время движения чуствуются пинки и автомобиль дергается.
«Провалы» двигателя на переходных режимах, в частности, при переключении передач, трогании машины с места, перегазовках.
Проблемы с запуском двигателя. Причем, как «на горячую», так и «на холодную».
Формирование в памяти электронного блока управления ошибок с кодами p0105, p0106, p0107, p0108 и p0109.

Большинство из описанных признаков неисправности являются общими, и могут быть вызваны другими причинами. Поэтому необходимо всегда выполнять комплексную диагностику, и начинать нужно в первую очередь со сканирования ошибок в ЭБУ.

Как работает датчик абсолютного давления

Перед тем как проверить датчик абсолютного давления воздуха необходимо в общих чертах понимать его устройство и принцип работы. Это облегчит сам процесс проверки и точность результата.

Так, в корпусе датчика расположена вакуумная камера с тензорезистором (резистор, изменяющий свое электрическое сопротивление в зависимости от деформации) и мембраной, который подключены с помощью мостового соединения к электрической схеме автомобиля (грубо говоря, к электронному блоку управления, ЭБУ). В результате работы двигателя давление воздуха меняется, что фиксируется мембраной и сравнивается с вакуумом (отсюда и название — датчик «абсолютного» давления). Информация об изменении давления передается на ЭБУ, на основании чего блок управления принимает решение о количестве подаваемого топлива для образования оптимальной топливовоздушной смеси. Полный цикл работы датчика выглядит следующим образом:

Под воздействием разницы давлений мембрана деформируется.
Указанная деформация мембраны фиксируется тензорезистором.
С помощью мостового соединения изменяемое сопротивление преобразуется в изменяемое напряжение, которое и передается на электронный блок управления.
На основе полученной информации ЭБУ корректирует количество топлива, подаваемое на форсунки.

Современные датчики абсолютного давления подсоединяются к ЭБУ при помощи трех проводов — питания, «массы» и сигнального провода. Соответственно, суть проверки зачастую сводится к тому, чтобы при помощи мультиметра проверить значение сопротивления и напряжения на указанных проводах при различных условиях работы двигателя в целом и датчика в частности. Некоторые датчики MAP имеют четыре провода. Кроме указанных трех проводов у них добавляется четвертый, по которому передается информация о температуре воздуха во впускном коллекторе.

В большинстве автомобилей датчик абсолютного давления расположен непосредственно на штуцере впускного коллектора. На более старых машинах он может располагаться на гибких воздушных магистралях и закреплен на корпусе автомобиля. В случае тюнинга турбированного мотора ДАД зачастую располагают на воздуховодах.

Если давление во впускном коллекторе низкое, то и выдаваемое датчиком сигнальное напряжение также будет низким, и наоборот, по мере возрастания давления растет и выходное напряжения, передаваемое в качестве сигнала от ДАД к ЭБУ. Так, при полностью открытой заслонке, то есть, при низком давлении (приблизительно 20 кПа, отличается у разных машин) значение напряжения сигнала будет находиться в пределах 1…1,5 Вольта. При закрытой заслонке, то есть, при высоком давлении (около 110 кПа и выше) соответствующее значение напряжения будет равно 4,6…4,8 Вольта.

Проверка датчика ДАД

Проверка датчика абсолютного давления в коллекторе сводится к тому что сначала необходимо убедится в его чистоте, а соответственно чувствительности к изменению потока воздуха и потом уже узнать его сопротивление и выдаваемое напряжение при работе двигателя.

Чистка датчика абсолютного давления

Обратите внимание, что в результате своей работы датчик абсолютного давления постепенно забивается грязью, которая блокирует нормальную работу мембраны, что может вызвать частичный выход ДАД из строя. Поэтому перед проверкой датчика его нужно обязательно демонтировать и выполнить чистку.

Для выполнения чистки датчик необходимо демонтировать с его посадочного места. В зависимости от марки и модели автомобиля методы крепления и место расположения будут отличаться. У турбированных двигателей обычно имеется два датчика абсолютного давления, один во впускном коллекторе, другой на турбине. Обычно крепится датчик при помощи одного-двух крепежных болтов.

Чистку датчика необходимо выполнять аккуратно, с помощью специальных карбклинеров или подобных чистящих средств. В процессе чистки нужно очистить его корпус, а также контакты. При этом важно не повредить уплотнительное кольцо, элементы корпуса контакты и мембрану. Нужно просто брызнуть внутрь небольшое количество чистящего средства и вылить его обратно вместе с грязью.

Очень часто такая простая чистка уже восстанавливает работу MAP сенсора и производить дальнейшие манипуляции уже нет потребности. Так что после чистки можно поставить датчик давления воздуха на место и проверить работу двигателя. Если же она не помогла, то стоит перейти к проверке ДАД тестером.

Проверка датчика абсолютного давления мультиметром

Для проверки узнайте из руководства по ремонту какой провод и контакт за что отвечает в конкретном датчике, то есть, где провода питания, «массы» и сигнальный (сигнальные в случае четырехпроводного датчика).

Чтобы разобраться как проверить датчик абсолютного давления мультиметром необходимо для начала убедится что проводка между ЭБУ и самим сенсором цела и нигде не коротит, ведь от этого будет зависеть точность результата. Делается это тоже при помощи электронного мультиметра. С его помощью необходимо проверить как целостность проводов на обрыв, так и целостность изоляции (определить значение сопротивления изоляции на отдельно взятых проводах).

Рассмотрим выполнение соответствующей проверки на примере автомобиля Chevrolet Lacetti. У него к датчику подходят три провода — питание, «масса» и сигнальный. Сигнальный провод идет прямиком на электронный блок управления. «Масса» же соединена с минусами других датчиков — датчика температуры воздуха, поступающего в цилиндры и датчика кислорода. Питающий провод соединен с датчиком давления в системе кондиционирования. Дальнейшая проверка датчика ДАД выполняется по следующему алгоритму:

Необходимо отсоединить минусовую клемму с аккумуляторной батареи.
Отсоединить колодку с электронного блока управления. Если рассматривать именно Лачетти, то у этого авто она находится под капотом с левой стороны, возле аккумулятора.
Снять фишку с датчика абсолютного давления.
Установить на электронном мультиметре режим измерения электрического сопротивления с диапазоном приблизительно 200 Ом (зависит от конкретной модели мультиметра).
Проверить значение сопротивления щупов мультиметра, просто соединив их между собой. На экране будет показано значение их сопротивления, которое в дальнейшем нужно будет учитывать при выполнении проверки (обычно оно составляет около 1 Ом).
Один щуп мультиметра необходимо подключить к контакту номер 13 на колодке ЭБУ. Второй щуп аналогично подключить к первому контакту колодки датчика. Таким образом «прозванивается» провод «массы». Если провод целый и у него не повреждена изоляция, то значение сопротивления на экране прибора будет составлять приблизительно 1…2 Ома.
Далее нужно подергать жгуты с проводами. Это делается для того, чтобы убедиться, что провод не поврежден и меняет свое сопротивление в процессе движения автомобиля. При этом показания на мультиметре не должны изменяться и находиться на том же уровне, что и в статике.
Одним щупом подключиться к контакту номер 50 на колодке блока, а вторым щупом подключиться к третьему контакту на колодке датчика. Таким образом «прозванивается» провод питания, по которому на датчик подается стандартные 5 Вольт.
Если провод целый и не поврежденный, то значение сопротивления на экране мультиметра будет также равно приблизительно 1…2 Ома. Аналогично необходимо подергать жгут с тем, чтобы исключить повреждение провода в динамике.
Подключить один щуп к контакту номер 75 на колодке ЭБУ, а второй — к сигнальному контакту, то есть, контакту номер два на колодке датчика (среднему).
Аналогично, если провод не поврежден, то сопротивление провода должно составлять около 1…2 Ом. Также нужно подергать жгут с проводами, чтобы убедиться в надежности контакта и изоляции проводов.

После проверки целостности проводов и их изоляции необходимо проверить, приходит ли питание на датчик от электронного блока управления (питающие 5 Вольт). Для этого нужно обратно подсоединить колодку ЭБУ к блоку управления (установить ее на ее посадочное место). После этого ставим назад клемму на АКБ и включаем зажигание не запуская двигатель. Щупами мультиметра, переключеного в режим измерения постоянного напряжения, касаемся к контактам датчика — питающему и «массе». Если питание подается, то на экране мультиметра будет значение около 4,8…4,9 Вольт.

Аналогично проверяется напряжение между сигнальным проводом и «массой». Перед этим нужно запустить двигатель. Далее необходимо переключиться щупами к соответствующим контактам на датчике. Если датчик в порядке, то на экране мультиметра будет информация о напряжении на сигнальном проводе в диапазоне от 0,5 до 4,8 Вольта. Низкое напряжение соответствует холостым оборотам двигателя, а высокое — высоким оборотам двигателя.

Обратите внимание, что пороговых значений напряжения (0 и 5 Вольт) на мультиметре в рабочем состоянии не будет никогда. Это сделано специально для диагностики состояния ДАД. Если напряжение будет равно нулю, то электронный блок управления выдаст ошибку р0107 — низкое напряжение, то есть, обрыв провода. Если напряжение будет высоким, то ЭБУ расценит это как короткое замыкание — ошибка р0108.

Проверка с помощью шприца

Проверить работу датчика абсолютного давления можно с помощью медицинского одноразового шприца объемом 20 «кубиков». Также для проверки нужен будет герметичный шланг, который нужно подсоединить к демонтированному датчику и непосредственно к горловине шприца.

Удобнее всего использовать вакуумный шланг угла корректировки зажигания для автомобилей ВАЗ с карбюраторным двигателем.

Соответственно, для проверки ДАД необходимо демонтировать датчик абсолютного давления с его посадочного места, однако фишку оставить подключенной к нему. В контакты лучше всего вставить металлическую скрепку, а щупы (или «крокодилы») мультиметра уже подсоединять к ним. Проверку питания необходимо выполнять аналогично, как описано в предыдущем разделе. Значение питания должно находиться в пределах 4,8…5,2 Вольта.

Для проверки сигнала с датчика необходимо включить зажигание автомобиля, но двигатель не запускать. При нормальном атмосферном давлении значение напряжения на сигнальном проводе будет приблизительно 4,5 Вольта. При этом шприц должен находиться в «выжатом» состоянии, то есть, его поршень должен быть полностью погружен в тело шприца. Далее для проверки необходимо вытаскивать поршень из шприца. Если датчик работоспособен, то при этом напряжение будет понижаться. В идеале при сильном разрежении значение напряжения опустится до значения 0,5 Вольта. Если же напряжение опустилось лишь до 1,5…2 Вольт и ниже не опускается — датчик неисправен.

Обратите внимание, что датчик абсолютного давления — хотя и надежные устройства, но достаточно хрупкие. Они являются неремонтопригодными. Соответственно, при выходе датчика из строя его необходимо заменить на новый.

Спрашивайте в комментариях. Ответим обязательно!

Все о датчике абсолютного давления воздуха во впускном коллекторе

За полноценную работу инжекторных двигателей отвечает большое количество электронных устройств, в том числе и датчик абсолютного давления воздуха во впускном коллекторе. Прибор возможно не из основных, но его нестабильная работа однозначно приведет либо к перерасходу топлива, либо к полной невозможности движения транспортного средства. Исходя из этого, знания о том, что собой представляет датчик абсолютного давления, за что отвечает, какие симптомы его поломки и как их устранить просто необходимы для настоящего автолюбителя.

Содержание статьи

Расположение датчика

Крепление датчика абсолютного давления на кузове

Датчик абсолютного давления воздуха крепится либо непосредственно на впускном коллекторе, либо соединен с ним гибким шлангом.

Место, где находится датчик абсолютного давления, для различных автомобилей может отличиться. Чаще всего, он расположен в моторном отсеке и прикреплен к кузову. Входной штуцер при этом соединен с рабочим объемом входного коллектора при помощи шланга.
На двигателях с турбонаддувом и компрессором датчик крепится напрямую к коллектору. В таком случае он выполняет еще и функции регулировки и измерения избыточного давления, которое создается турбо- или механическим компрессором. В подобных системах он может использоваться как вместе с контроллером расхода воздуха, так и без него.
Стоит отметить, что часто в современных автомобилях совмещают датчик абсолютного давления и температуры в одном корпусе. Это позволяет создавать более точный сигнал управления, передаваемый на электронный блок управления, так как в таком случае учитывается не только давление воздуха, но и его температура.

Принцип работы

Схема датчика абсолютного давления воздуха

Датчик абсолютного давления выполняет функции контроля количества воздуха, пройденного через дроссельную заслонку. Зная его, система формирует импульс форсункам, и в камеру сгорания попадает количество топлива, которое соответствует оптимальному соотношению топливной смеси.
Принцип работы датчика абсолютного давления основан на изменении проводимости пьезорезисторов.
Для понимания процесса рассмотрим, что происходит внутри устройства:

По величине определяемого давления датчики делят на те, что используются в атмосферных двигателях (определяют от 0 до 1 атмосферы), и те, что используются с турбодвигателями или двигателями оснащенными механическими нагнетателями (определяют от 0 до 2 атмосфер).

Признаки неисправности

Вариант крепления датчика абсолютного давления

Для того, чтобы сделать вывод о проблемах с устройством, необходимо понимать к каким последствиям приводит частичная или полная его неработоспособность. Приведем признаки, которые прямо или косвенно указывают на возможность выхода из строя прибора:

Неиспраавность датчика абсолютного давления воздуха приводит к неустойчивой работе двигателя, которая проявляется в некоторых явно выраженных признаках.

неустойчивая работа двигателя;
высокий расход топлива;
ухудшенная динамика при разгоне;
запах бензина из выхлопной трубы;
долгое прогревание двигателя;
не падают обороты;
резкие рывки при переключении передач;
повышенный гул.

Датчик абсолютного давления, признаки неисправности которого совпадают с вышеперечисленными, в обязательном порядке необходимо проверить.

Как проверить датчик абсолютного давления

Диагностика датчика абсолютного давления

Для различных типов приборов отличается и методика их проверки. Для аналогового типа проверка будет заключаться в следующем:

К вакуумному шлангу, расположенному между датчиком и коллектором, подключить переходник с манометром.
Запустить двигатель на холостых оборотах. Если по прошествии некоторого времени разрежение в коллекторе невелико (425 – 520 мм рт.ст.), то необходимо проверить герметичность гибкого шланга, а также правильность установки ремня распредвала и целостность диафрагмы датчика.
Вместо манометра подсоединить вакуумный насос.
Создать, при помощи насоса, разрежение около 560 мм рт. ст.
После прекращения откачки давление должно сохраняться не менее 30 с.

Схема проверки датчика абсолютного давления воздуха

Проверка датчика абсолютного давления во впускном коллекторе цифрового типа проходит следующим образом:

При проверке датчика абсолютного давления воздуха необходимо подключение к нему вакуумного насоса.

Взять тестер и настроить его на режим вольтметра (до 20 В).
Включить зажигание.
Найти контакты земли, сигнала и питания.
Положительный щуп вольтметра соединить с сигнальным выводом датчика. Прибор должен показывать напряжение в 2,5В относительно массы.
Тестер переключить в режим тахометра.
Отсоединить вакуумный шланг.
Положительный щуп подключить к сигнальному выводу, а отрицательный к заземлению датчика.
Показания прибора должны находиться в диапазоне 4500-4900 об/мин.
Подключить вакуумный насос.
Меняйте значение разрежения при помощи насоса, отслеживая показания тахометра. Давление и показания прибора должны быть стабильными.
После отключения насоса показания прибора должны вернуться к значению 4500-4900 об/мин.

В результате, если узел не проходит одну из проверок, его необходимо либо отремонтировать, либо заменить. Стоимость датчиков достаточно высокая, поэтому ремонт может быть весьма целесообразным. Однако, конструкция устройства не рассчитана на проведение ремонта, поэтому все манипуляции приходится проводить на свой страх и риск.

Ремонт датчика абсолютного давления

Старый датчик абсолютного давления

Мелкие ремонтные операции доступны любому автолюбителю. При более сложных вариантах поломки необходимо обратиться к специалисту или заменить устройство полностью. Из доступных операций можно определить следующую последовательность действий по устранению дефектов:

Отсоединив разъем кабеля жгута проводов оцените его на наличие окисления и возможных обрывов. При обнаружении дефектов их исправляют.
Аналогичную операцию проведите и со стороны датчика в месте подсоединения разъема.

Ремонт датчика абсолютного давления

Часто для устранения неисправности датчика абсолютного давления воздуха достаточно очистить место его присоединения к впускному коллектору и устранить подсос воздуха.

Для удобства снимите датчик, открутив его прижимные элементы. Проверьте на возможные загрязнения в месте присоединения к входному коллектору. Чистка датчика абсолютного давления проводится с использованием любого средства, применяемого для чистки карбюраторов.
Перед установкой датчика на место, смажьте моторным маслом уплотнительное кольцо.
Также возможен подсос воздуха в самом узле. Определить его возможно, если поднести поближе к прибору ухо и на короткое время перекрыть подачу воздуха. Если вы услышите, как подсасывается воздух, значит необходимо заменить уплотнительное кольцо или подмотать ФУМ-ленту.

Датчики абсолютного давления, ремонт которых уже не возможен подлежат замене.

Замена датчика абсолютного давления

Замена датчика абсолютного давления воздуха

С заменой, практически, никаких сложностей не возникает. Для этого достаточно снять гибкий шланг, соединяющий прибор с входным коллектором. Отсоединить колодку жгута проводов и открутить крепежные болты. После всего вышеперечисленного снимается дефектное устройство и устанавливается новое. При установке, операции соответственно выполняются в обратном порядке.
Стоит отметить, что понимание того, что такое датчик абсолютного давления воздуха, каковы его функции и принцип работы, позволит разобраться в процессах, происходящих под капотом автомобиля. Это даст возможность вовремя принимать правильные решения и повысит безопасность и качество передвижения.

Устройство, принцип действия, диагностика датчика абсолютного давления во впускном коллекторе Manifold Absolute Pressure sensor (MAP-sensor)

Почти все системы управления двигателем, в которых не применяется датчик расхода воздуха, оборудованы датчиком абсолютного давления во впускном коллекторе (датчик разрежения).

В таких системах, на основании данных о давлении и температуре воздуха во впускном коллекторе, блок управления двигателем рассчитывает массу воздуха, содержащуюся в каждом сантиметре кубическом внутреннего объёма впускного коллектора. При каждом такте впуска, цилиндр “всасывает” разрежённый воздух из впускного коллектора, объём которого приблизительно равен внутреннему объёму цилиндра двигателя. Зная внутренний объём цилиндра двигателя (в cm³) и предварительно рассчитав плотность всасываемого цилиндром воздуха (в g/cm³), блок управления двигателем рассчитывает массу воздуха (в граммах), попадающего в цилиндр во время такта впуска. В соответствии с рассчитанной массой потребляемого двигателем воздуха, блок управления двигателем формирует импульсы управления топливными форсунками соответствующей длительности, достигая приготовления топливовоздушной смеси с составом, близким к заданному.

Точность расчёта массы потребляемого двигателем воздуха по его давлению и температуре невысока, так как объём потребляемого воздуха в значительной мере зависит от состояния цилиндропоршневой группы и газораспределительного механизма. Поэтому, в подобных системах управления двигателем для обеспечения приготовления топливовоздушной смеси с точно заданным составом, очень важным фактором является исправность функционирования датчика кислорода.

На многих автомобилях, датчик разрежения крепится к кузову автомобиля в моторном отсеке, а его входной штуцер соединяется с внутренним объёмом впускного коллектора посредством гибкого трубопровода.

Независимо от наличия в системе управления двигателем датчика расхода воздуха, на двигателях оборудованных турбонаддувом и / или компрессором датчик абсолютного давления во впускном коллекторе (датчик давления / разрежения) применяется всегда. Здесь, кроме прочего, показания датчика используются для измерения и регулирования величины избыточного давления, нагнетаемого турбокомпрессором и / или механическим компрессором. Такой датчик обычно крепится непосредственно к впускному коллектору. В корпус датчика часто бывает встроен датчик температуры воздуха во впускном коллекторе.Датчики давления могут быть штатно установлены на автомобиле для измерения давления в топливном баке, давлений в системе EGR, давления в системе кондиционирования воздуха в салоне, в тормозной системе, в шинах автомобиля…

Принцип действия датчика даления.

Большинство автомобильных датчиков давления преобразовывают значение давления на входном штуцере датчика в соответствующую ему величину выходного напряжения. Встречаются датчики, где в зависимости от входного давления изменяется частота выходного переменного напряжения (например, датчик абсолютного давления во впускном коллекторе производства FORD). В качестве датчиков давления во впускном коллекторе применяются датчики абсолютного давления. Внутри датчика абсолютного давления имеется вакуумная камера, из которой на этапе изготовления датчика был откачан воздух. Такой датчик “сравнивает” давление на входном штуцере с давлением в вакуумной камере – от этой разницы давлений и зависит выходной сигнал датчика.

Точка подключения зажима типа “крокодил” осциллографического щупа.
Точка подключения пробника осциллографического щупа для получения осциллограммы выходного напряжения датчика.
Датчик абсолютного давления.
Выключатель зажигания.
Аккумуляторная батарея.

Обычно, с уменьшением величины абсолютного давления во впускном коллекторе (или, другими словами, с увеличением величины разрежения во впускном коллекторе) выходное напряжение датчика уменьшается. Но встречаются датчики, где зависимость выходного напряжения от входного давления обратно-пропорциональна. В качестве датчиков атмосферного давления применяются датчики абсолютного давления. Датчик атмосферного давления может быть выполнен как отдельный элемент системы управления двигателем, или может быть размещён непосредственно внутри корпуса блока управления двигателем. На некоторых автомобилях применяется датчик давления топлива в топливной рейке.

Типовые неисправности датчика абсолютного давления во впускном коллекторе.

В зависимости от устройства системы управления двигателем (наличие или отсутствие датчика расхода воздуха), неполадки в работе датчика могут привести как к переключению блока управления на аварийный режим работы, так и вовсе к невозможности запуска и работы двигателя. Применяемые в современных системах управления двигателем датчики давления обладают очень высокой надёжностью. В большинстве случаев, причиной неправильной работы датчика абсолютного давления во впускном коллекторе является неисправность соединения входного штуцера датчика с внутренним объёмом впускного коллектора. Часто соединяющий гибкий трубопровод разрывается, реже “закоксовывается” (либо сам трубопровод, либо штуцер во впускном коллекторе). Поэтому, при проведении проверки датчика абсолютного давления во впускном коллекторе, необходимо обязательно проверить исправность трубопровода. Необходимость замены датчика иногда возникает по причине неисправности датчика температуры воздуха, который может быть конструктивно объединён с датчиком абсолютного давления во впускном коллекторе. Тем не менее, встречаются и случаи выхода из строя самого датчика абсолютного давления. При необходимости, можно провести проверку датчика. Для этого необходимо обеспечить подвод к штуцеру датчика различных значений давления / разрежения в допустимых для данного датчика пределах (путём запуска двигателя, если это возможно, или другими вспомогательными средствами), контролируя при этом выходной сигнал датчика.

Осциллограмма выходного напряжения исправного датчика абсолютного давления впускном коллекторе. Пуск двигателя и работа на холостом ходу без нагрузки.

Выходное напряжение датчика изменяется пропорционально величине давления во впускном коллекторе. В данном случае, с увеличением разрежения во впускном коллекторе, выходное напряжение датчика уменьшается. <> Характеристика датчика абсолютного давления во впускном коллекторе производства FORD имеет следующую зависимость: – при включенном зажигании и остановленном двигателе (разрежение во впускном коллекторе при этом отсутствует) частота выходного напряжения датчика составляет около 160 Hz; – при работе прогретого до рабочей температуры двигателя на холостом ходу без нагрузки (величина разрежения во впускном коллекторе составляет ~0,65 Bar), частота выходного напряжения датчика составляет около 105 Hz; – при увеличенной до 3-х тысяч оборотов в минуту частоте вращения коленчатого вала двигателя на холостом ходу (величина разрежения во впускном коллекторе составляет ~0,7 Bar), частота выходного напряжения датчика составляет около 100 Hz.

Осциллограмма выходного напряжения исправного датчика абсолютного давления во впускном коллекторе производства FORD. Зажигание включено, двигатель остановлен.

Дифференциальный датчик давления.

В некоторых системах управления двигателем, для измерения величины расходуемых системой EGR (Exhaust Gas Recirculation) отработавших газов, применяется дифференциальный датчик давления. Дифференциальный датчик давления отличается от датчика абсолютного давления наличием двух штуцеров – внутренняя камера датчика не загерметизирована, а соединена с дополнительным, вторым штуцером. За счёт этого, дифференциальный датчик давления сравнивает между собой давления на входных штуцерах; выходной сигнал датчика пропорционален этой разнице давлений. Система EGR служит для уменьшения количества выбрасываемых двигателем в атмосферу вредных окислов азота. Система EGR подводит часть отработавших газов к впускному коллектору, размешивая топливовоздушную смесь отработавшими газами. За счёт этого уменьшается температура сгорания топливовоздушной смеси и как следствие, уменьшается количество выбрасываемых двигателем в атмосферу окислов азота. Измерение величины потока отработавших газов от клапана EGR к впускному коллектору при помощи дифференциального датчика давления осуществляется следующим образом. В патрубке, соединяющем выход клапана EGR с впускным коллектором, имеется калиброванное сужение. Это сужение создаёт незначительное препятствие протекающим по патрубку отработавшим газам, вследствие чего, давление газов перед сужением оказывается несколько выше давления газов за сужением. Чем больше величина потока отработавших газов, протекающих через сужение, тем большая возникает разница давлений газов перед сужением и за ним. Входные штуцеры дифференциального датчика давления соединены с патрубком клапана EGR – один штуцер соединён с полостью до калиброванного сужения, а второй штуцер соединён с полостью за калиброванным сужением. С увеличением потока отработавших газов от клапана EGR к впускному коллектору, увеличивается разница давлений подводимых к входным штуцерам дифференциального датчика давления, датчик преобразовывает эту разницу давлений в напряжение. Таким образом, выходное напряжение дифференциального датчика давления оказывается пропорциональным величине потока отработавших газов от клапана EGR к впускному коллектору двигателя.

Приложение 1

Характеристики некоторых датчиков абсолютного давления

Разрежение		GM, V	FORD, Hz
мм рт.ст.	Bar
0	0	4,80	156…159
25,7	0,034	4,52
51,4	0,067	4,46
77,1	0,103	4,26
102,8	0,137	4,06
128,5	0,171	3,88	141…143
154,2	0,206	3,66
179,9	0,240	3,50
205,6	0,274	3,30
231,3	0,308	3,10
257	0,343	2,94	127…130
282,7	0,377	2,76
308,4	0,411	2,54
334,1	0,445	2,36
359,8	0,480	2,20
385,5	0,514	2,00	114…117
411,2	0,548	1,80
436,9	0,582	1,62
462,6	0,617	1,42	108…109
488,3	0,651	1,20
514	0,685	1,10	102…104
539,7	0,720	0,88
565,4	0,754	0,66

Приложение 2

Таблица переводов из одной системы в другую

	кПа	мм рт.ст	миллибар	PSI
1 атм.	101,325	760	1013,25	14,6960
1 kPa	1	7,50062	10	0,145038
1 мм рт.ст.	0,133322	1	1,33322	0,0145038
1 миллибар	0,1	0,45062	1	0,0145038
1 PSI	6,89473	51,7148	68,9473	1
1 мм вод.ст.	0,009806	0,07355	9,8*18^-8	0,0014223

Замена датчика давления во впускном коллекторе

Услуга по замене датчика давления во впускном коллекторе в компании KOLOBOX.

МАР-сенсор, как также называется этот прибор, контролирует давление во впускном коллекторе. Информацию, как и другие датчики, этот элемент передает электронному блоку управления, который в свою очередь передает сигнал микроконтроллеру. При помощи этих данных производится контроль поступления воздуха и топливной смеси в рампу.

Корректная работа ДДВК обеспечивает стабильную работу двигателя автомобиля, поэтому важно своевременно обратиться в сервисный центр, при обнаружении признаков его неисправности. К негативным последствиям выхода из строя МАР-сенсора относится неустойчивая работоспособность двигателя его “троение”, неожиданное прекращение работы.

Какие случае требует незамедлительной замены датчика давления во впускном коллекторе?

Исход поломки МАР-сенсора зависит от программного обеспечения, установленном в электронном блоке управления двигателем автомобиля. Программное обеспечение – это комплекс программ, установленных производителем этого устройства.

Переключения блока управления в экстренный режим – более выгодный результат неисправности датчика абсолютного давления коллектора. Усредненные характеристики, на которых будет работать автомобильный двигатель, приведет к повышению потребления топлива, возрастанию вероятности детонации (возгорания).

Негативный результат выхода из строя датчика – полное прекращение функционирования мотора, отказ в запуске.

Стоит отметить надежность этого элемента по сравнению со шлангом – соединительным элементом впускного коллектора и штуцера. Неисправность его заключается в разрыве или загрязнении, которые можно решить заменой или очисткой.

Главная причина, вынуждающая произвести замену МАР-сенсора – поломка его внутренней составляющей. Вскрытие и ремонт в большинстве случаев приводит датчик в непригодность, поэтому рекомендуется только замена на новый. Особенно, если учитывать, что современные автомобили не оснащены разборными ДДВК.

Опытные профессионалы сервисного центра KOLOBOX произведут замену датчика давления во впускном коллекторе с заботой о вашем автомобиле и времени!

Перейти к прайс-листу

Записаться на шиномонтаж (услуги)

Адреса торговых точек

Датчик абсолютного давления

⏰Время чтения: 6 мин.

Некоторые автолюбители не совсем до конца понимают, что такое датчик абсолютного давления в системе управления двигателем. Поэтому решил изложить сей пост, дабы высказать своё мнение по данной теме и развенчать некоторые мифы и заблуждения, с которыми постоянно приходится сталкиваться в той или иной степени.

Я уже писал пост и снимал видео про проверку датчика абсолютного давления в коллекторе при помощи обычного мультиметра. Но не все до конца поняли суть работы этого датчика. Поэтому в комментариях постоянно приходится отвечать на одни и те же вопросы, что отнимает очень много времени.

К тому же в выдаче поисковых систем про датчик абсолютного давления выдается одна “вода”, которую все копипастят друг у друга, что ещё больше вводит в заблуждение начинающих водителей автомобилей с системой управления двигателем, построенной на МАР сенсоре.

Датчик абсолютного давления во впускном коллекторе

Для начала стоит отметить, что в большинстве случаев, обзывать этот датчик датчиком абсолютного давления не совсем корректно, так как его задача не только измерить абсолютное давление в коллекторе, но а также и атмосферное (барометрическое) давление вне коллектора. Поэтому его с таким же успехом можно назвать и датчиком барометрического давления.

Для чего это необходимо?

Дело в том, что в разных местах нашей планеты атмосферное давление не одинаково. Да и в одном и том же месте давление с течением времени изменяется.

А при разном давлении изменяется и плотность воздуха, что приводит и к изменению массы воздуха на один и тот же объем. А это уже совершенно различные условия работы двигателя, и эту ситуацию блок управления двигателем должен учитывать, чтобы корректно управлять всё тем же двигателем.

При включении зажигания ЭБУ первым делом оценивает барометрическое давление. Так как пока двигатель не запущен, то давление в коллекторе равняется атмосферному. Именно этот момент позволяет избежать установки дополнительного датчика давления, который бы измерял барометрическое давление.

Ещё раз повторюсь – величина барометрического давления является очень важным измерением для нормальной работы системы управления двигателем!

Именно поэтому в мануалах по эксплуатации автомобиля указывается требование – при движении в горной местности или, наоборот, когда Вы едите с возвышенности, допустим, к морю, то необходимо периодически останавливать двигатель, чтобы ЭБУ определил новые значения барометрического давления.

Но кто из водителей будет останавливать двигатель, только из-за того, что так написано в книжке по эксплуатации? Да и кто, вообще, их читает?

Поэтому в ЭБУ закладывают алгоритмы перепроверки барометрического давления, которые работают и без остановки двигателя. Обычно это происходит при большой нагрузке на двигатель и при почти максимально открытой дроссельной заслонке.

Вот давайте посмотрим на приведенные графики. До резкого и полного нажатия педали газа, барометрическое давление составляет 98 кПа

Далее мы резко нажимаем педаль газа до упора и блок управления делает перезамеры барометрического давления. Оно теперь составляет 97 кПа

К чему это всё я описывал?

А чтобы подвести к первому заблуждению об этом датчике.

Большинство при проверке датчика абсолютного давления обращает внимание только на давление в коллекторе! Оно и понятно – датчик же абсолютного давления, значит и проверять необходимо абсолютное давление. Логика, в принципе, понятна, но имея уже какой-никакой опыт, я могу утверждать на основании своей личной статистики, что в подавляющем числе случаев неисправностей датчика абсолютного давления, проблемы вылезают как раз в некорректном измерении барометрического давления. Хотя абсолютное давление в этот момент не вызывает вопросов.

У меня таких проблемных графиков много и все я их выкладывать не буду, конечно. Но для примера парочку покажу. Вот барометрическое давление 112 кПа. Встречал показания и 115 кПа. Хотя максимальное давление на планете было официально зарегистрировано, по-моему, 108 кПа.

Поэтому датчик явно и нагло врет

Вот другой пример. Автомобиль едет по обычной дороге и показания барометрического давления составляют 98 кПа.

Но спустя пару секунд, давление падает до 84 кПа

Давление упало на 14 кПа! Такое может быть в реальности?

Конечно же нет. Датчик явно дает неверные показания. Хотя к абсолютному давлению в коллекторе претензий нет.

В общем, вывод первый – датчик абсолютного давления служит не только для измерения абсолютного давления, но и для измерения барометрического давления. Причём довольно часто проблемы проявляются именно в замерах барометрического давления, что приводит к проблемам в работе и пуске двигателя.

Второй вывод – датчик абсолютного давления измеряет давление в коллекторе! Если на последнем графике абсолютное давление составляет 28 кПа, то это и есть давление 28 кПа, но никак ни разрежение и, уж тем более, не вакуум, как часто можно встретить это описание в интернете. Это давление!

Ну теперь плавно перейдём к третьему и самому главному выводу. Для чего нужен датчик абсолютного давления и от чего зависят его показания.

Показания датчика абсолютного давления

Показания датчика абсолютного давления применяются для расчета расхода воздуха и для определения нагрузки на двигатель.

Но если расчет расхода воздуха осуществляется косвенно по данным датчика абсолютного давления, то нагрузка на двигатель является прямой зависимостью давления в коллекторе.

Чем ниже давление в коллекторе, тем меньше нагрузка на двигатель. И наоборот – чем выше давление в коллекторе, тем больше нагрузка на двигатель. Именно так это понимает блок управления двигателем.

Поэтому давление в коллекторе является наиважнейшим сигналом для ЭБУ. Даже положение ДЗ не такой важный сигнал для ЭБУ, как давление в коллекторе.

И вот тут начинаются заблуждения и непонятки для многих.

От чего зависит давление во впускном коллекторе

Большинство убеждены, что давление в коллекторе зависит от открытия дроссельной заслонки. Пока заслонка прикрыта – давление маленькое, а когда заслонку открыли – то давление выросло. Как писали мне на Ютуб канале – это простая физика и никак иначе.

Я согласен, что с физикой не поспоришь, поэтому сама физика и поможет нам разобраться в этом вопросе.

Начнем с того, что посмотреть показания датчика абсолютного давления можно при помощи диагностического сканера или при помощи вольтметра.

Мы знаем, что атмосферное давление обычно составляет 101 кПа. А на холостом ходу прогретого двигателя значения во впускном коллекторе составляют 30-33 кПа или, примерно, 0.9 -1 В.

Это получается из-за того, что двигатель внутреннего сгорания работает на воздухе с небольшим добавлением массы топлива. И этот воздух он сам в себя всасывает. Как пылесос.

Потребность в воздухе у него большая, но так как дроссельная заслонка практически прикрыта и воздуха поступает очень мало, то двигатель высасывает всё что можно из впускного коллектора. Естественно, давление там падает из-за недостатка молекул воздуха.

И тут многие убеждены, что если приоткрыть дроссельную заслонку, то давление поднимется.

Но на самом деле всё будет совсем не так. Поэтому приходится постоянно отвечать на один и тот же вопрос – “Почему я открыл заслонку, а давление не поднялось, а упало ещё больше? Менять датчик абсолютного давления?”

Именно этот постоянный вопрос и побудил меня написать этот пост и ответить раз и навсегда – давление во впускном коллекторе зависит не от дроссельной заслонки, а от нагрузки на двигатель!

Попробую объяснить.

Автомобиль стоит на месте и двигатель работает в режиме холостого хода. Если мы приоткроем дроссельную заслонку, то давление действительно сделает скачок до 50-100 кПа (в зависимости как её открыть).

Но скачок этот будет кратковременным. Так как двигатель сам по себе довольно медленный и ему необходимо некоторое время, чтобы начать наращивать обороты, то он просто не успевает сразу всосать в себя резкий приток воздуха через открытую ДЗ. Но так как его ничто не держит (автомобиль стоит на месте на нейтральной передаче), то спустя секунду он с легкостью развивает обороты.

Но так как через приоткрытую ДЗ прохождение воздуха всё равно ограничено, то двигатель быстро всасывает в себя всё, что можно. Но так как он уже поднял обороты, то и его “всасывающая” способность увеличилась. Он стал мощнее и с большей силой всасывает в себя воздух. Естественно, давление во впуском коллекторе падает даже ниже того, которое было на холостом ходу.

Вот примеры графиков. Обороты больше 2000, а давление в коллекторе упало с 33 до 23 кПа!

Так и должно быть! Датчик абсолютного давления работает исправно.

Ещё раз повторю – открытие дроссельной заслонки не обязательно должно приводить к повышению давления в коллекторе. Потому что не заслонка влияет на повышение давления, а нагрузка на двигатель!

Вот как это выглядит. Допустим мы едем по дороге на 5-й передаче. Затем резко открываем дроссельную заслонку. В коллектор устремляется воздух без каких-либо препятствий, но двигатель уже не в состоянии быстро развить обороты и всосать в себя весь воздух, так как ему кроме самого себя необходимо крутить ещё и колеса! Поэтому ему тяжело и обороты он развивает очень медленно (а может и, вообще, не развивать, если ехать ещё и в гору). Естественно, воздуха в коллекторе много и давление поднимается практически до атмосферного

Вот в этот момент ЭБУ видит, по большому давлению в коллекторе, что двигатель не в состоянии “переработать” весь воздух, который ему дали и понимает это, как большую нагрузку на двигатель.

Надеюсь, что теперь понятно, тем, кто этого не понимал и переживал за работоспособность своего датчика абсолютного давления.

Что не понятно – спрашивайте. Хотите дополнить – дополняйте. Комментарии на странице ниже.

Всем Мира и ровных дорог

Что такое датчик карты и признаки его неисправности

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Ваш автомобиль полон электрических компонентов, которые контролируют и контролируют различные системы и функции. Их так много, что это может быть настоящей болью, когда один или несколько из них начинают действовать. Еще больше усложняет ситуацию тот факт, что неисправный датчик не просто отправляет неверную информацию, он может вызывать колебания в других системах, которые полагаются на показания.

Один датчик, о котором вы, возможно, не слышали, – это датчик MAP или датчик абсолютного давления в коллекторе. Если это звучит для вас совершенно чуждо или заставляет вас думать, что вы заблудились на проселочной дороге, в то время как ваш супруг кричит на вас, что вы не спрашиваете дорогу, это нормально. Датчик MAP – не совсем нарицательное имя.

Редакторы Drive потратили достаточно времени, ударяясь головой об стену, пытаясь определить местонахождение проблемных датчиков, чтобы помочь вам избежать той же участи.Мы поможем вам приступить к диагностике и ремонту датчика MAP, так что наберитесь читателя кода и немного терпения, и приступим.

Что такое датчик MAP?

Датчик MAP вашего автомобиля на самом деле не имеет ничего общего с картами или навигацией. Это аббревиатура от компонента, называемого датчиком абсолютного давления в коллекторе, который контролирует поток воздуха, поступающий в двигатель. Это помогает компьютеру транспортного средства рассчитать плотность воздуха и отрегулировать уровни подачи топлива.

Где расположен датчик MAP?

Датчик MAP может быть расположен в одном из нескольких разных мест, в зависимости от автомобиля, в том числе под приборной панелью, на брандмауэре, вокруг внутренней области крыльев или рядом с впускным коллектором.Ваш может быть в другом месте, поэтому проверьте руководство по обслуживанию вашего автомобиля.

Каковы признаки неисправности датчика MAP?

Выход из строя датчика MAP может вызвать различные проблемы с топливной системой и характеристиками автомобиля. Неточные показания датчика заставят компьютер изменить количество отправляемого топлива, что может лишить двигатель мощности или привести к его плохой работе. Если в двигатель поступает меньше топлива, очевидно, что производительность будет снижена, но это также может вызвать заглохание двигателя и серьезную проблему с безопасностью.

Когда датчик начинает выходить из строя, компьютер транспортного средства также может генерировать коды ошибок. Коды соответствуют конкретным проблемам с датчиком и могут быть считаны с помощью устройства OBD2 (бортовой диагностики). Коды могут включать:

P0068 – Показания датчика MAP противоречат показаниям датчика положения дроссельной заслонки
P0069 – Корреляция барометрического давления MAP
P1106 – Сигнал высокого / низкого напряжения датчика MAP или датчика BARO
P1107 – Код силового агрегата – контроль топлива / воздуха

Хотя эти коды в некоторой степени универсальны, коды некоторых производителей немного отличаются.Важно изучить коды и значения для вашей конкретной марки и модели.

Что вызывает отказ датчиков MAP?

В работе датчика задействованы физические и электрические компоненты, поэтому причина отказа может быть связана с рядом факторов. Если есть утечка или повреждение вакуумной камеры компонента, датчик не сможет получить точные показания. Из-за расположения датчика он также может загрязняться или забиваться грязью и мусором из моторного отсека или дороги.

Звучит сложно. Есть ли простой способ диагностировать неисправный датчик MAP?

Первое, что вы можете сделать, это проверить датчик на предмет физических повреждений и убедиться в надежности соединений проводки. Затем вы можете использовать вольтметр для проверки напряжения и использовать сканер OBD-II для считывания любых кодов ошибок, которые были сгенерированы.

Насколько сложно заменить датчик MAP?

Процесс замены датчика MAP не так уж и сложен, и его упрощает то, что датчик расположен в легкодоступном месте.Вам нужно будет удобно отсоединять аккумулятор и использовать инструменты тестирования, такие как сканер OBD-2. Вы также можете просто очистить датчик вместо его замены. Обратитесь к руководству по техническому обслуживанию вашего автомобиля для получения дополнительной информации.

Термины для датчиков MAP

, которые необходимо знать

Узнайте больше о мире датчиков MAP с помощью этих связанных терминов.

Камера сгорания

Камера сгорания является частью бензинового двигателя, в которой воспламеняются топливо и воздух.Конкретное соотношение воздуха и топлива частично определяется показаниями датчика MAP.

ECU

Блок управления двигателем или ECU – это электронное устройство, которое контролирует работу различных компонентов и систем. Эти интеллектуальные устройства собирают информацию об автомобиле и вносят соответствующие коррективы.

ECU может также обозначать электронный блок управления, который также может называться электронным блоком управления (ECM). Современные автомобили имеют десятки ЭБУ и ЭБУ для множества различных электрических и механических систем.

OBD2

Бортовая диагностика, также известная как OBD2, – это система, с помощью которой электронные блоки управления автомобиля генерируют предупреждения о различных сбоях или проблемах. Когда ЭБУ замечают проблему, они генерируют коды, которые можно прочитать с помощью устройства OBD2. Коды соответствуют конкретным проблемам, которые могут помочь техническим специалистам или домашним механикам диагностировать и ремонтировать автомобиль.

Холостой ход

Холостой ход – это частота вращения двигателя автомобиля, когда он не находится в движении. Когда автомобиль заводится в холодном состоянии, он обычно оживает, а затем устанавливает устойчивые обороты двигателя, то есть его холостой ход.Скорость холостого хода может меняться, когда двигатель холодный и прогревается.

Остановка

Остановка двигателя означает остановку двигателя случайно или из-за неисправности или проблемы. Люди, которые только учатся водить с механической коробкой передач, часто глохнут, когда учатся переключать передачи, но глохнет также может случиться, когда возникают проблемы с подачей топлива и другие проблемы.

Часто задаваемые вопросы о датчике положения дроссельной заслонки

У вас есть вопросы, У Drive есть ответы!

Вопрос: Каков срок службы датчиков MAP?

A: На этот вопрос сложно ответить, потому что на датчик MAP может влиять множество различных факторов.Если автомобиль движется с трудом по пересеченной и грязной местности, разумно предположить, что датчик MAP будет подвергаться более сильной нагрузке и может быть поврежден.

Вопрос: Могу ли я водить машину с плохим датчиком MAP?

A: Это возможно, но определенно не лучшая идея. Если есть проблема с топливовоздушной смесью, двигатель не может работать наилучшим образом. Сваливание, потеря мощности и другие неожиданные изменения в способности транспортного средства двигаться и двигаться в обычном режиме могут вызвать проблемы с безопасностью или могут повредить другие части трансмиссии транспортного средства.

Вопрос: Сколько стоит починка датчиков MAP?

A: Хорошие новости! Датчики MAP не разбивают банк, когда их нужно заменить. В общем, вы можете рассчитывать заплатить где-то от 150 до 250 долларов за замену, включая оплату труда, большая часть которой пойдет на оплату самой детали.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

Drive !

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас.Прокомментируйте ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Видео

10 Признаки неисправного датчика MAP, расположение и стоимость замены

Датчик абсолютного давления в коллекторе, также известный как датчик MAP, является важной частью системы управления двигателем автомобиля.

Датчик MAP используется в автомобилях с впрыском топлива, и основная функция датчика MAP заключается в предоставлении модулю управления трансмиссией (PCM / ECM) информации о давлении во впускном коллекторе.

Как и любой датчик в вашем автомобиле, датчик MAP со временем изнашивается и выходит из строя, что может привести к передаче неверных данных в модуль управления двигателем.

Признаки неисправного датчика MAP

Проверить свет двигателя
Обедненная топливовоздушная смесь
Насыщенная топливовоздушная смесь
Срыв или резкий холостой ход
Пропуски зажигания
Повышенный уровень выбросов
Плохая работа двигателя
Обратные вспышки
Условия тяжелого запуска
Заменено топливо расход

Любая проблема с датчиком абсолютного давления в коллекторе (MAP) приведет к неправильному сгоранию, повреждению двигателя и снижению производительности.

Вот более подробный список наиболее распространенных симптомов, которые могут возникнуть при повреждении датчика абсолютного давления (MAP) коллектора.

Проверьте свет двигателя

Блок управления двигателем постоянно контролирует все датчики в двигателе вашего автомобиля, пока вы управляете автомобилем. Если значение одного из этих датчиков выходит за пределы указанного диапазона – загорится индикатор проверки двигателя.

Следовательно, если ваш датчик MAP отправляет неверную информацию в блок управления двигателем, на вашей приборной панели появится индикатор проверки двигателя.

Обедненная топливовоздушная смесь

Основная цель датчика MAP – измерение давления воздуха во впускном коллекторе для расчета правильной топливовоздушной смеси для вашего двигателя. Если датчик неисправен, это может привести к тому, что ваш двигатель получит слишком бедную топливно-воздушную смесь.

Бедная топливная смесь может вызвать множество странных симптомов в вашем двигателе, которые вы найдете ниже в этом списке.

Богатая топливовоздушная смесь

То же самое верно и в обратном направлении.Если датчик MAP неисправен, он также может посылать ошибочный сигнал, из-за которого блок управления двигателем впрыскивает слишком много топлива в двигатель автомобиля.

Богатая топливовоздушная смесь не только приведет к увеличению расхода топлива, но и вызовет проблемы с производительностью.

Остановка или резкий холостой ход

Если ваша топливно-воздушная смесь слишком богатая или слишком бедная из-за неисправного датчика MAP, вы можете заметить проблемы на холостом ходу двигателя. Когда двигатель работает на холостом ходу, он очень чувствителен, и поэтому вы можете сначала заметить неисправную топливно-воздушную смесь на холостом ходу.

Многие другие неисправные детали также могут быть причиной этого, поэтому перед заменой датчика абсолютного давления в атмосферном газе необходимо провести правильную диагностику.

Осечки

Пропуски воспламенения возникают при отказе сгорания внутри цилиндра двигателя. Это может произойти из-за неправильной топливовоздушной смеси или плохой искры. Датчик MAP может привести к тому, что воздушно-топливная смесь станет настолько плохой, что вы можете заметить пропуски зажигания.

Пропуски зажигания часто можно распознать, послушав двигатель. Если вы слышите небольшие удары или если это звучит не так, как обычно, это может быть вызвано пропусками зажигания.

Повышенный уровень выбросов

Если датчик абсолютного давления в коллекторе (MAP) поврежден, он может посылать неверный сигнал на модуль управления трансмиссией (PCM), указывая на высокую или низкую нагрузку на двигатель.

Для обеспечения хорошего уровня выбросов в вашем автомобиле топливовоздушная смесь должна быть идеальной. Даже небольшая ошибка датчика MAP может привести к нарушению уровня выбросов в топливной смеси.

Плохая работа двигателя

Как мы уже говорили ранее, неисправная топливная смесь приводит к снижению производительности двигателя.Бедная смесь обычно вызывает снижение производительности двигателя, но это также может быть вызвано слишком богатой смесью.

Плохая работа двигателя также может быть вызвана пропусками зажигания, вызванными неисправным датчиком MAP, как обсуждалось ранее в статье.

Возгорание

Возгорание происходит, когда топливо, проходящее через двигатель, не сгорает должным образом. Когда топливо не воспламеняется в камере сгорания, оно может попасть в выхлопную трубу. Как вы можете догадаться, выхлопная труба сильно нагревается, и это может воспламенить там топливовоздушную смесь.

Это вызовет громкий хлопок из выхлопной системы, и это может фактически привести к взрыву глушителей и т. Д. Это также может привести к возгоранию вашего автомобиля, если вам не повезет.

Жесткие стартовые условия

Неисправный датчик MAP также вызывает проблемы при запуске автомобиля. Бортовой компьютер автомобиля использует датчик MAP для определения давления воздуха перед запуском двигателя.

Двигатель очень чувствителен к правильной топливовоздушной смеси в момент запуска, и поэтому неправильные показания могут привести к подаче слишком малого количества топлива в двигатель, и в результате двигатель может не запуститься при все.

Изменил расход топлива

Это, наверное, наиболее понятно, если вы прочитали все выше в статье. Неисправная топливно-воздушная смесь, вызванная неисправным датчиком MAP, конечно же, приведет к изменению расхода топлива.

Если вы заметили, что вашему автомобилю требуется меньше или больше топлива, чем раньше, это, безусловно, может быть вызвано неисправностью датчика MAP.

Расположение датчика MAP

Датчик MAP расположен на впускном коллекторе на большинстве моделей автомобилей.Также его можно установить на кузов автомобиля на вакуумный шланг, идущий от впускного коллектора.

Положение датчика MAP зависит от конструкции вашего автомобиля, поэтому рекомендуется проверить точное положение датчика MAP в вашем автомобиле в руководстве по обслуживанию.

Стоимость замены датчика MAP

Средняя стоимость замены датчика MAP составляет от 60 до 170 долларов, в зависимости от модели автомобиля и затрат на рабочую силу. Затраты на рабочую силу составляют от 30 до 70 долларов США, а сам датчик стоит от 30 до 100 долларов США,

Замена датчика MAP часто относительно проста, и вы можете сделать это самостоятельно дома на большинстве моделей автомобилей.Если вы хоть немного разбираетесь в автомобилях, вы можете сэкономить немного денег, чтобы сделать это самостоятельно.

Диагностика неисправного датчика MAP

Диагностика неисправного или неисправного датчика MAP может быть сделана, сначала наблюдая текущие симптомы в вашем автомобиле, а затем проведя физический тест в качестве диагностической процедуры.

Самый простой способ проверить датчик MAP – подключить диагностический сканер для проверки значения датчика MAP. Когда двигатель выключен, но зажигание включено, вы должны получить показание, близкое к 1 бар или 14.5 фунтов на кв. Дюйм.

Посмотрите это видео, чтобы узнать о процедуре тестирования датчика MAP: Тестирование датчика MAP.

Вот краткое пошаговое руководство, которому вы можете следовать, чтобы проверить, протестировать и диагностировать неисправность датчика MAP в вашем автомобиле.

Найдите датчик MAP вашего двигателя, проверив себя или обратившись к руководству по обслуживанию вашего автомобиля.
Убедитесь, что вакуумный шланг, прикрепленный к датчику MAP, подключен правильно и находится в отличном состоянии.
Убедитесь, что соединения и электрические провода в хорошем состоянии.
Очистите датчик электронным очистителем и перепроверьте значения с помощью диагностического сканера.
Проверьте датчик MAP, следуя этим инструкциям.
Измерить проводку между блоком управления двигателем и датчиком MAP.
Заменить неисправный датчик МАР, в противном случае отремонтировать проводку.

Часто задаваемые вопросы по датчику MAP

Могу ли я водить машину с плохим датчиком карты?

Плохой датчик карты приводит к тому, что топливно-воздушная смесь становится слишком бедной или слишком богатой.Это может вызвать проблемы с производительностью вашего двигателя, поэтому не рекомендуется ездить с плохим датчиком карты. Если ваш автомобиль работает нормально, вы можете не спеша ехать в ближайшую ремонтную мастерскую.

Как определить неисправность датчика карты?

Вы в основном заметите неисправный датчик MAP, увидев индикатор проверки двигателя на приборной панели. Используя диагностический инструмент, вы можете проверить значения, которые датчик MAP отправляет в ЭБУ, чтобы определить, плохие они или нет.

Сколько стоит починить датчик карты?

Сам датчик MAP часто бывает относительно дешевым, и обычно вы можете заменить его самостоятельно дома.Стоимость датчика 30-70 $, трудозатраты 30-100 $.

Можно ли очистить датчик карты?

Да, со временем на измерительной головке датчика MAP часто будет сажа и другой мусор. Обычно это можно очистить с помощью электрического очистителя. Будьте осторожны, чтобы не повредить датчик. В некоторых случаях необходимо заменить датчик.

A Руководство по очистке датчика MAP

Даже при хорошем техническом обслуживании двигатель будет собирать отложения пыли, грязи, сажи, нагара и масла как внутри, так и снаружи.Эти отложения могут вызвать множество проблем, таких как прерывание потока воздуха, засорение свечей зажигания или топливных форсунок, перегрев двигателя или искажение показаний датчиков. Очистка датчика MAP может потребоваться, если вы испытываете плохую топливную экономичность, резкую работу на холостом ходу, колебания или торможение при ускорении или горит лампочка проверки двигателя.

В двигателях с впрыском топлива модуль управления двигателем (ECM) вычисляет импульс топливной форсунки на основе нескольких других показаний датчиков, таких как обороты двигателя, температура охлаждающей жидкости двигателя (ECT), температура воздуха на впуске (IAT) и соотношение воздух-топливо ( AFR) и др.Масса воздуха является критически важным показателем, который ECM использует для расчета впрыска топлива, и большинство двигателей оснащено либо датчиком абсолютного давления в коллекторе (MAP), либо датчиком массового расхода воздуха (MAF). В некоторых двигателях с турбонаддувом используются датчики как массового расхода воздуха, так и абсолютного давления в газе.

Обычно вы можете определить, есть ли у вас датчик MAP, если вы не можете найти датчик массового расхода воздуха во впускной воздушной трубке перед корпусом дроссельной заслонки. Датчик MAP обычно устанавливается непосредственно на впускной коллектор, где-то после корпуса дроссельной заслонки, хотя некоторые из них устанавливаются на брандмауэре или в другом месте в моторном отсеке, подключенном к впускному коллектору через вакуумную линию.В некоторых автомобилях – например, в старых автомобилях K – датчик MAP устанавливается на блоке управления двигателем и соединяется с впускным коллектором через длинный вакуумный шланг. Датчик MAP непрерывно измеряет давление / разрежение во впускном коллекторе.

Проверка датчика MAP

Вы можете легко проверить датчик MAP с помощью вакуумного насоса и мультиметра. Сначала снимите вакуумную магистраль или снимите датчик MAP с впускного коллектора. При подключенном датчике MAP и включенном зажигании проверьте выходное напряжение на сигнальном проводе датчика MAP.Датчики MAP двигателя с турбонаддувом также будут реагировать на давление, и их показания давления / напряжения могут отличаться. В любом случае обратитесь к руководству по ремонту, чтобы найти схему подключения и конкретные значения напряжения.

Типичный датчик MAP должен показывать около 4,7 В при открытом воздухе. Используя вакуумный насос, вы должны увидеть падение напряжения примерно до 1 В при вакууме 20 дюймов ртутного столба. Повторите тест и обратите внимание, что когда вы набираете и сбрасываете вакуум / давление, напряжение должно мгновенно реагировать.

Датчики

MAP не содержат движущихся частей и обычно не изнашиваются, но может потребоваться очистка датчика MAP, если он загрязнен нагаром или другими отложениями из двигателя.Если напряжение медленно реагирует на изменения давления, причиной может быть загрязнение.

Пошаговая очистка датчика MAP

Очистка датчика MAP включает всего несколько шагов:

Отсоедините разъем датчика MAP и наденьте резиновые перчатки для защиты кожи. Защитные очки – тоже хорошая идея.
Используйте средство для чистки электрических деталей на мягкой тряпке или бумажном полотенце, чтобы очистить датчик MAP снаружи.
Распылите средство для чистки электрических деталей в порт датчика – обычно достаточно пары брызг.Вытряхните излишки и дайте датчику MAP высохнуть.
Проверить вакуумный шланг датчика MAP или порт впускного коллектора на предмет дополнительного загрязнения. При необходимости очистите их с помощью очистителя электрических деталей и щетки.
Когда все высохнет, что не должно занять много времени, датчик MAP должен быть очищен от загрязнений. Установите датчик MAP.

Очистка датчика MAP – простой способ восстановить производительность двигателя и снизить расход топлива. Чтобы сохранить в чистоте другие детали воздушной и топливной системы, подумайте о очистителе системы впуска при следующем обслуживании двигателя.

Ознакомьтесь со всеми химическими продуктами , доступными на NAPA Online, или доверьтесь одному из наших 17000 центров NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о чистке датчика MAP поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Разбираемся с вашими датчиками: датчик MAP

Датчик абсолютного давления в коллекторе (MAP), который обычно используется в двигателях с впрыском топлива, является одним из датчиков, которые модуль управления двигателем (ECM) использует для расчета впрыска топлива для обеспечения оптимального соотношения воздух-топливо путем постоянного мониторинга информации о давлении во впускном коллекторе.Чаще датчик массового расхода воздуха (MAF) используется вместо датчика MAP, однако двигатели с турбонаддувом обычно используют как датчик MAP, так и датчик массового расхода воздуха. Датчик MAP также играет жизненно важную роль, помогая ECM определять, когда должно произойти зажигание при различных условиях нагрузки двигателя.

Какой бы датчик ни использовался в вашем двигателе, ECM не сможет оптимизировать впрыск топлива без точной информации о воздушных массах от работающего датчика. А плохое соотношение воздух-топливо, как минимум, вызовет проблемы с производительностью и преждевременный износ двигателя.Отказ датчика MAP может быть трудно диагностировать, но с помощью Delphi Technologies мы можем объяснить, что его вызывает, на что обращать внимание и как его заменить в случае отказа.

Как работает датчик MAP?

Датчик MAP обычно расположен на впускном коллекторе, рядом или на самом корпусе дроссельной заслонки. (На двигателе с принудительным впуском датчик MAP можно найти на впускном тракте перед турбонаддувом.) Внутри датчика MAP находится герметичная камера, в которой либо имеется разрежение, либо регулируемое давление, которое откалибровано для двигателя.Разделяет датчик вакуума и разрежения во впускном коллекторе гибкая силиконовая пластина (также известная как «чип»), через которую проходит ток.

Датчик MAP выполняет «двойную функцию» как датчик атмосферного давления, как только ключ включен. При включенном ключе (до запуска двигателя) в двигателе отсутствует разрежение, подаваемое на датчик MAP, поэтому сигнал, поступающий в ECM, становится барометрическим показателем, помогающим определять плотность воздуха. Когда вы запускаете двигатель, давление во впускном коллекторе уменьшается, создавая разрежение, которое подается на датчик MAP.Когда вы нажимаете на педаль акселератора, давление во впускном коллекторе увеличивается, что приводит к уменьшению вакуума. Разница в давлении приведет к изгибу чипа вверх в герметичную камеру, вызывая изменение сопротивления напряжению, которое, в свою очередь, сообщает ЭБУ впрыскивать больше топлива в двигатель. Когда педаль акселератора отпускается, давление во впускном коллекторе уменьшается, в результате чего зажим возвращается в состояние холостого хода.

ЭБУ объединяет показания давления в коллекторе от датчика MAP с данными, поступающими от датчика IAT (температура воздуха на впуске), ECT (температура охлаждающей жидкости двигателя), барометрического давления и частоты вращения двигателя (RPM) для расчета плотности воздуха и точного определения воздуха в двигателе. массовый расход для оптимального соотношения воздух-топливо.

Почему датчики MAP выходят из строя?

Как и большинство электрических датчиков, датчики MAP чувствительны к загрязнению. Если датчик карты использует шланг, шланг может засориться или протечь и не сможет считывать изменения давления. В некоторых случаях сильные вибрации при движении могут ослабить его соединения и вызвать внешние повреждения. Электрические разъемы также могут расплавиться или треснуть от перегрева из-за близости к двигателю. В любом из этих сценариев датчик MAP необходимо заменить.

На что обращать внимание при выходе из строя датчика MAP

Неисправный датчик MAP влияет на соотношение воздух-топливо в двигателе. Если соотношение неправильное, воспламенение внутри двигателя произойдет в неподходящее время цикла сгорания. Если серьезная предварительная детонация продолжается в течение длительного времени, внутренние части двигателя (такие как поршни, штоки, подшипники штоков) будут повреждены и в конечном итоге приведут к катастрофическому отказу. Обратите внимание на эти предупреждающие знаки:

Богатое соотношение воздух-топливо: Обратите внимание на грубый холостой ход, плохую топливную экономичность, медленное ускорение и сильный запах бензина (особенно на холостом ходу)
Обедненное воздушно-топливное соотношение: Обращайте внимание на помпаж, срыв, недостаток мощности, нерешительность при ускорении, обратный выброс через впускной канал и перегрев
Детонация и пропуски зажигания
Неудачный тест на выбросы
Проверить свет двигателя

Восстановленный двигатель – это гораздо больше хлопот, чем замена датчика, поэтому, если ваш двигатель испытывает какие-либо из вышеперечисленных симптомов, подумайте об устранении неисправностей вашего датчика MAP.

Общие коды неисправностей датчика MAP

Вот список кодов, связанных с датчиком MAP, которые нужно искать, если загорелся индикатор проверки двигателя:

P0068: MAP / MAF – корреляция положения дроссельной заслонки
P0069: Абсолютное давление в коллекторе – корреляция барометрического давления
P0105: Неисправность цепи MAP
P0106 P0106: MAP / Диапазон контура барометрического давления / Проблема с производительностью
P0107 P0107: Низкий входной сигнал цепи абсолютного / барометрического давления в коллекторе
P0108 P0108: Высокий входной сигнал цепи давления MAP
P0109: Прерывистый контур давления MAP / баро
P1106 : Диапазон давления в контуре давления MAP / BARO / проблема производительности
P1107 : Низкое напряжение цепи датчика барометрического давления

Примечание. Иногда различные датчики или другие неисправные детали могут вызывать установку этих кодов.Даже если ваш двигатель испытывает перечисленные выше симптомы и запускает один или несколько из перечисленных кодов OBD-II, рекомендуется проверить датчик MAP, чтобы убедиться, что он неисправен.

Устранение неполадок датчика MAP

Перед любыми испытаниями проверьте внешний вид датчика MAP. Начните с проверки разъема и проводки на предмет повреждений, например оплавленных или потрескавшихся проводов, и убедитесь в отсутствии ослабленных соединений. Отсоедините датчик и осмотрите штыри; они должны быть прямыми и чистыми, без следов коррозии или изгиба.Затем осмотрите шланг (если есть), соединяющий датчик с впускным коллектором, на предмет повреждений и герметичность соединения с датчиком. Наконец, загляните внутрь шланга, чтобы убедиться, что он не загрязнен.

Если все прошло физический осмотр, вы можете проверить датчик MAP с помощью цифрового мультиметра, настроенного на 20 В, и вакуумного насоса.

При включенной аккумуляторной батарее и выключенном двигателе подключите заземление мультиметра к отрицательной клемме аккумуляторной батареи и проверьте достоверность, проверив напряжение аккумуляторной батареи.Оно должно быть около 12,6 вольт.
Обратитесь к руководству по обслуживанию производителя, чтобы определить сигнал, заземление и опорное напряжение 5 В, а также проверить провода.
Включите зажигание, не запуская двигатель. Мультиметр должен (как правило) отображать напряжение от 4,5 до 5 вольт для опорного напряжения 5 вольт, стабильное значение 0 вольт для заземляющего провода и от 0,5 до 1,5 вольт для сигнального провода в приложениях без турбонаддува и от 2,0 до 3,0 для турбо-приложения.Обратитесь к заводской сервисной информации OEM, чтобы узнать точные характеристики вашего автомобиля.
Запустите двигатель, провернув сигнальный провод обратно. Мультиметр должен отображать напряжение от 0,5 до 1,5 В на уровне моря на автомобилях без турбонаддува и от 2,0 до 2,5 В на моделях с турбонаддувом.
Выключите двигатель, но оставьте зажигание включенным.
Под капотом отсоединить датчик МАР только от всасывания.
Подключите ручной вакуумный насос и отметьте текущее напряжение на сигнальном проводе.
Увеличьте разрежение на датчике с помощью вакуумного насоса.
Напряжение должно постоянно падать по мере увеличения вакуума.

Если ваше напряжение сильно различается во время теста или изменение напряжения нестабильно, датчик MAP неисправен и его необходимо заменить.

Как заменить неисправный датчик МАР

Замена неисправного датчика MAP зависит от автомобиля, поэтому обратитесь к руководству производителя по обслуживанию для получения инструкций по любым конкретным инструкциям.После того, как неисправный датчик будет удален, можно приступить к установке новой детали.

Найдите датчик MAP на впускном коллекторе, либо рядом, либо на самом корпусе дроссельной заслонки, либо на впускном коллекторе.
Удалите все винты или болты, удерживающие датчик на месте.
Отсоединить электрический разъем. Примечание. Не пытайтесь извлекать с силой, так как в разъеме может быть фиксирующий язычок, который, возможно, придется удалить перед тем, как отсоединить разъем от датчика.
Если возможно, отсоедините вакуумный шланг от датчика. Примечание. При замене датчика рекомендуется заменить вакуумный шланг на новый.
Сравните новые и старые датчики.
Если возможно, снова подсоедините вакуумный шланг.
Подсоедините электрический разъем датчика.
Установите на место все винты или болты, удерживающие датчик на месте.
Еще раз проверьте все соединения, чтобы убедиться, что все надежно закреплено.

Примечание. В зависимости от автомобиля и наличия установленного кода неисправности может потребоваться диагностический прибор для сброса контрольной лампы двигателя.

6.0L Power Stroke MAP Sensor Replacement

Плохие показания датчика MAP могут проявляться по-разному, обычно это связано с плохой общей производительностью. Датчик MAP можно проверить с помощью совместимых диагностических инструментов. Чтобы проверить правильность показаний датчика MAP, следите за PID абсолютного и барометрического давления в коллекторе KOEO (ключ включен, двигатель выключен) – показания должны быть идентичными (или очень близкими). Если вы планируете замену датчика, мы рекомендуем заменить шланг одновременно.

Щелкните любой эскиз, чтобы просмотреть полноразмерное изображение с высоким разрешением с дополнительными сведениями (если применимо)

• Отсоедините оба отрицательных провода аккумуляторной батареи.

• Датчик MAP находится на стороне пассажира; кронштейн датчика крепится к верхней части сердечника нагревателя.

• Сам датчик прикреплен к кронштейну (2) винтами T20 Torx. Снять весь кронштейн намного проще, чем только датчик. Снимите (3) гайки, крепящие кронштейн к верхней части сердечника нагревателя с помощью торца глубиной 10 мм.

• Когда кронштейн откреплен, вы можете легко получить доступ к разъему датчика и шлангу. Снимите электрический разъем, сначала сдвинув красный зажим вниз, чтобы открыть блокирующий механизм, затем нажмите и удерживайте фиксирующий язычок, снимая разъем с датчика MAP.

• Снимите шланг с датчика MAP, затем с впускного коллектора. Оба конца шланга фиксируются простыми пружинными зажимами. Если вы проследите за шлангом от самого датчика, вы обнаружите, что другой конец прикреплен к металлическому ниппелю, выступающему из впускного коллектора.

• Снимите датчик с кронштейна (2 x T20 Torx), затем установите новый датчик. Винты саморезы, поэтому не перетягивайте.

• Запасной шланг, деталь Ford № 4C2Z-9L474-AA, поставляется намного длиннее, чем необходимо. Используйте старый шланг и оболочку в качестве шаблона, чтобы обрезать новый шланг и оболочку до нужной длины.

• Далее установка выполняется в обратном порядке – не забудьте заблокировать разъем датчика MAP, сдвинув красный зажим вверх после его повторного подключения.

Расположение датчика MAP – Nissan 370Z Forum

22.10.2013, 02:55

# 15 ( постоянная ссылка )

Член-энтузиаст

Дата регистрации: May 2013

Расположение: Макаллен, Техас

Сообщений: 457

Приводы: ’10 370Z Tour A / T

Сила репутации: 9

Привет, я знаю, что эта тема довольно старая, но вижу, что мой Z бросает мне код P0106, я очищал код раньше с помощью моего PLX KIWI, но он говорит, что это постоянный код.P0106 - это баррометрический датчик давления (который описывает его как датчик MAP … Вы, ребята, знаете, неисправен ли мой впускной коллектор или датчик MAP ?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? “” , Я изменил воздухозаборники сейчас, но он все еще там, и это меня сильно беспокоит. Я очистил датчики maf, но не карту MAP, так как я никогда не мог найти его lol. Мне нужна информация, если кто-нибудь может помочь, я не возражаю заменить tje Датчик MAP, но я лучше его исправлю, если он неисправен или что нет.

__________________
Масляный радиатор GTM, 34 ряда | K&N Drop Ins с трубками MAF Post Z1 | F.I Non-Res’d 2,5 “T.P с CF CBE | Осевые колеса | Собираем вместе Мой собственный комплект T4 Top Mount Single Turbo * Все еще в разработке * |

7 Признаки неисправности датчика MAP

В современных двигателях модуль управления двигателем (ECM) измеряет или рассчитывает расход воздуха с помощью датчика массового расхода воздуха (MAF) или абсолютного давления в коллекторе (MAP).В двигателях с турбонаддувом можно использовать оба, но в двигателях без наддува обычно используется один или другой. Если датчик MAP выходит из строя или сломан, ECM – и, следовательно, двигатель – не может работать должным образом. Поддерживая и ремонтируя датчик MAP, вы обеспечите бесперебойную работу двигателя.

Как работает датчик MAP

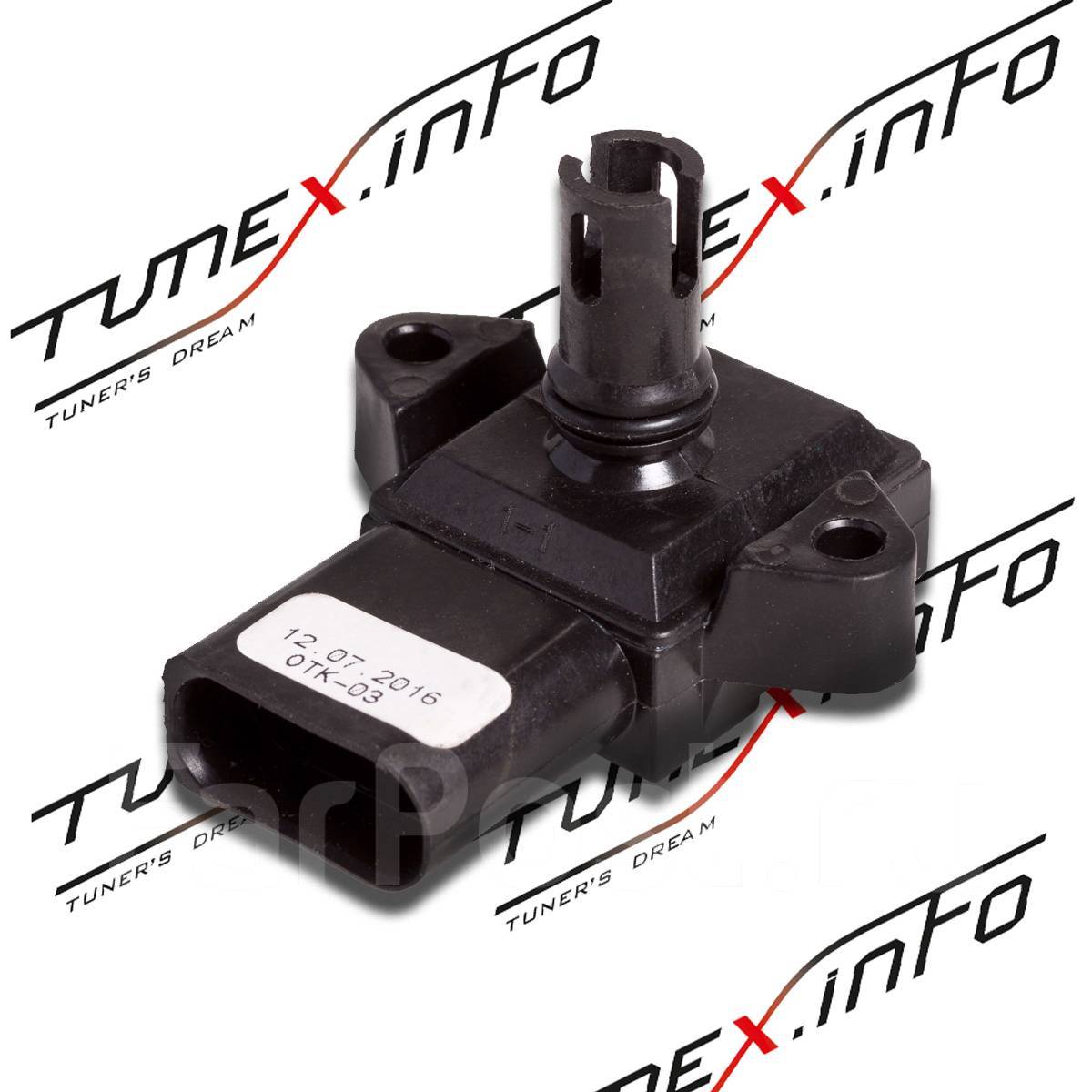

Этот датчик MAP устанавливается непосредственно на впускной коллектор, но другие могут быть подключены с помощью шланга.

Бенджи Джерю / Flickr / CC BY 2.0

Контроллер ЭСУД использует данные датчика MAP для выполнения важных расчетов, таких как нагрузка двигателя, импульс топливной форсунки и опережение зажигания.В состоянии покоя датчик MAP считывает атмосферное давление на уровне моря (29,93 дюйма рт. Ст.). Поскольку атмосферное давление меняется в зависимости от погоды и высоты, контроллер ЭСУД вычисляет эту «нулевую» точку непосредственно перед запуском двигателя, с этой точки настраивая схему искры и впрыска топлива.

На холостом ходу давление на впуске обычно составляет 16-22 дюйма рт. Ст. Поскольку это давление ниже атмосферного, воздух врывается в воздухозаборник. Когда водитель использует двигатель для торможения, давление может упасть до 10 дюймов.Рт. Однако при ускорении открытый корпус дроссельной заслонки позволяет воздуху врываться быстрее, увеличивая давление на впуске. При полностью открытой дроссельной заслонке давление на впуске и атмосферное давление почти равны.

Признаки неисправности датчика MAP

Проблемы с датчиком MAP могут вызвать диагностический код неисправности и проверить свет двигателя.

baloon111 / Getty Images

Датчики MAP выходят из строя из-за засорения, загрязнения или повреждения. Иногда тепло двигателя «переваривает» электронику датчика MAP или дает трещины в вакуумных линиях.Если датчик MAP выходит из строя, ECM не может точно рассчитать нагрузку на двигатель, что означает, что соотношение воздух-топливо станет либо слишком богатым (больше топлива), либо слишком бедным (меньше топлива).

Итак, как вы узнаете, что ваш датчик MAP выходит из строя? Вот основные проблемы, на которые следует обратить внимание:

Низкая экономия топлива. Если ECM показывает низкий уровень вакуума или его отсутствие, он предполагает, что двигатель работает с высокой нагрузкой, поэтому он сбрасывает больше топлива и увеличивает время зажигания. Это приводит к чрезмерному расходу топлива, плохой экономии топлива и, возможно, к детонации.
Недостаток мощности. Если контроллер ЭСУД показывает высокий вакуум, он предполагает, что нагрузка на двигатель мала, поэтому он сокращает впрыск топлива и замедляет синхронизацию зажигания. С одной стороны, снизится расход топлива, что, кажется, хорошо. Однако, если расходуется слишком мало топлива, двигателю может не хватать мощности для ускорения и обгона.
Неудачная проверка выбросов. Поскольку впрыск топлива не соответствует нагрузке на двигатель, сломанный датчик MAP может привести к увеличению вредных выбросов. Избыточное количество топлива приводит к более высоким выбросам углеводородов (HC) и оксида углерода (CO), в то время как недостаточное количество топлива может привести к более высоким выбросам оксидов азота (NO _x).
Неровный холостой ход. Недостаточный впрыск топлива приводит к нехватке топлива в двигателе, что приводит к резкому холостому ходу и, возможно, даже к случайным пропускам зажигания в цилиндрах.
Жесткий запуск. Точно так же чрезмерно богатая или обедненная смесь затрудняет запуск двигателя. Если вы можете запустить двигатель только тогда, когда ваша нога находится на акселераторе, у вас, вероятно, проблема с датчиком MAP.
Колебания или заедание. Когда вы начинаете с остановки или пытаетесь выполнить маневр обгона, нажатие на газ может не доставить вам никакого удовольствия, особенно если ECM выдает обедненную смесь на основе ошибочных показаний датчика MAP.
Проверьте свет двигателя. В зависимости от возраста вашего автомобиля диагностические коды неисправностей датчика MAP могут варьироваться от простой цепи или неисправности датчика до неисправностей корреляции или диапазона. Неисправный датчик MAP ничего не считывает, в то время как неисправный датчик MAP может выдавать данные ECM, которые не имеют смысла, например, низкий вакуум в двигателе, когда датчик положения дроссельной заслонки (TPS) и датчик положения коленчатого вала (CKP) показывают двигатель в праздный.

Проблемы с датчиком MAP

Сканирующий прибор Bluetooth OBD2 – недорогой, но мощный инструмент для диагностики всех видов проблем двигателя, таких как неисправный датчик карты.

Ален ван ден Хенде / PublicDomainPictures / Public Domain

Функциональный датчик MAP – важная часть обслуживания вашего автомобиля. Если вы подозреваете, что у вас проблема с датчиком MAP, сначала проверьте следующие элементы.

Электрооборудование. Начните с проверки разъема и проводки. Разъем должен быть надежно подсоединен, а контакты – чистыми и прямыми. Коррозия или погнутые штифты могут вызвать проблемы с сигналом датчика MAP. Точно так же проводка между ECM и датчиком MAP должна быть исправной.Истирание может вызвать короткое замыкание, а обрыв может вызвать обрыв цепи.
Шланг. Некоторые датчики MAP подсоединяются к впускному коллектору шлангом. Убедитесь, что шланг датчика MAP подсоединен и не поврежден. Кроме того, убедитесь, что в порту нет нагара или другого мусора, который может заблокировать шланг и привести к плохим показаниям датчика MAP.

Датчик абсолютного давления воздуха: количество воздуха

Датчик абсолютного давления воздуха — назначение и его место в двигателе

Датчик абсолютного давления воздуха ГАЗ,УАЗ ЗМЗ-406 ПЕКАР

Датчик абсолютного давления воздуха ВАЗ-1118,2170,2190 DELPHI

Датчик абсолютного давления воздуха SSANGYONG Kyron,Actyon,Actyon Sport,Rexton OE

Датчик абсолютного давления воздуха ГАЗ,УАЗ УМЗ-4216 ЕВРО-3 DAEWOO Lanos ЭЛКАР

Датчик абсолютного давления воздуха DAEWOO Nexia,Lanos ERA

Датчик абсолютного давления воздуха ГАЗ,УАЗ ЗМЗ-406 АВТОТРЕЙД

Датчик абсолютного давления воздуха ЯМЗ ЕВРО-3 АЭНК-К

Датчик абсолютного давления воздуха MERCEDES Actros,Atego,Axor,Vario BOSCH

Датчик абсолютного давления воздуха ГАЗ,УАЗ УМЗ-4216 ЕВРО-3 DAEWOO Lanos АВТОТРЕЙД

Датчик абсолютного давления воздуха ВАЗ-1118,2170,2190 CARTRONIC

Конструкция и принцип работы датчиков абсолютного давления воздуха

Типы современных ДАД

Как выбрать и заменить датчик абсолютного давления воздуха

Датчик абсолютного давления (ДАД): как это работает

Общая информация

Где находится датчик абсолютного давления

Как работает ДАД

Как устроен ДАД

Признаки неисправности ДАД

Увеличение расхода топлива

Недостаток мощности

Увеличение токсичности выхлопных газов

Проверка датчика абсолютного давления

Проверка сканером OBD2

Проверка мультиметром

Как проверить датчик абсолютного давления. 3 способа проверки ДАД

Симптомы неисправности ДАД

Как работает датчик абсолютного давления

Проверка датчика ДАД

Чистка датчика абсолютного давления

Проверка датчика абсолютного давления мультиметром

Проверка с помощью шприца

Все о датчике абсолютного давления воздуха во впускном коллекторе

Расположение датчика

Принцип работы

Признаки неисправности

Как проверить датчик абсолютного давления

Ремонт датчика абсолютного давления

Замена датчика абсолютного давления

Устройство, принцип действия, диагностика датчика абсолютного давления во впускном коллекторе Manifold Absolute Pressure sensor (MAP-sensor)

Принцип действия датчика даления.

Типовые неисправности датчика абсолютного давления во впускном коллекторе.

Дифференциальный датчик давления.

Замена датчика давления во впускном коллекторе

Датчик абсолютного давления

Датчик абсолютного давления во впускном коллекторе

Показания датчика абсолютного давления

От чего зависит давление во впускном коллекторе

Что такое датчик карты и признаки его неисправности

Что такое датчик MAP?

Где расположен датчик MAP?

Каковы признаки неисправности датчика MAP?

Что вызывает отказ датчиков MAP?

Звучит сложно. Есть ли простой способ диагностировать неисправный датчик MAP?

Насколько сложно заменить датчик MAP?

, которые необходимо знать

Камера сгорания

ECU

OBD2

Холостой ход

Остановка

Часто задаваемые вопросы о датчике положения дроссельной заслонки

Вопрос: Каков срок службы датчиков MAP?

Вопрос: Могу ли я водить машину с плохим датчиком MAP?

Вопрос: Сколько стоит починка датчиков MAP?

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

Видео

10 Признаки неисправного датчика MAP, расположение и стоимость замены

Проверьте свет двигателя

Обедненная топливовоздушная смесь

Богатая топливовоздушная смесь

Остановка или резкий холостой ход

Осечки

Повышенный уровень выбросов

Плохая работа двигателя

Возгорание

Жесткие стартовые условия

Изменил расход топлива
