В этой статье мы рассмотрим Ford Fusion (США) второго поколения после фейслифтинга, выпускаемый с 2017 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Ford Fusion 2017, 2018, 2019 и 2020 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена под панелью приборов слева от рулевой колонки (за панелью обивки под рулевым колесом).
Моторного отсека
Блок распределения питания расположен в моторном отсеке.
На дне блока предохранителей расположены предохранители.Чтобы получить доступ к нижней части блока предохранителей, сделайте следующее:
1. Освободите две защелки, расположенные с обеих сторон блока предохранителей.
2. Поднимите внутреннюю сторону блока предохранителей из держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.
Схемы блока предохранителей
2017 г.
Пассажирский салон
Назначение предохранителей в салоне (2017)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 1 | 10А | Освещение (амбиент, бардачок, умывальник, купол, багажник). |
| 2 | 7,5 А | Поясничный. |
| 3 | 20А | Разблокировка двери водителя. |
| 4 | 5А | Не используется (запасной). |
| 5 | 20А | Усилитель сабвуфера. |
| 6 | 10А | Не используется (запасной). |
| 7 | 10А | Не используется (запасной). |
| 8 | 10А | Не используется (запасной). |
| 9 | 10А | Не используется (запасной). |
| 10 | 5А | Клавиатура. Модуль паспорта мобильного телефона. |
| 11 | 5А | Не используется (запасной). |
| 12 | 7,5 А | Климат-контроль. Коробка передач |
| 13 | 7,5 А | Блокировка рулевой колонки. Кластер. Логика Datalink. |
| 14 | 10А | Расширенный силовой модуль. |
| 15 | 10А | Модуль шлюза Datalink. |
| 16 | 15А | Блокировка от детей. Выпуск Decklid-liftglass. |
| 17 | 5А | Не используется (запасной). |
| 18 | 5А | Нажмите кнопку остановки пускового переключателя. |
| 19 | 7,5 А | Расширенный силовой модуль. |
| 20 | 7,5 А | Адаптивная фара. |
| 21 год | 5А | Датчик влажности и температуры в салоне. |
| 22 | 5А | Не используется (запасной). |
| 23 | 10А | Аксессуар с задержкой (логика инвертора мощности, логика люка, главный выключатель водителя). |
| 24 | 20А | Разблокировка центрального замка. |
| 25 | 30А | Водительская дверь (стекло, зеркало). |
| 26 | 30А | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30А | Люк. |
| 28 | 20А | Усилитель звука. |
| 29 | 30А | Задняя дверь со стороны водителя (окно). |
| 30 | 30А | Задняя пассажирская дверь (окно). |
| 31 год | 15А | Не используется (запасной). |
| 32 | 10А | Спутниковая система навигации. Дисплей. Голосовое управление. Радиочастотный приемник. |
| 33 | 20А | Радио. Активный контроль шума. |
| 34 | 30А | Шина запуска-пуска (предохранители 19, 20,21,22,35, 36, 37, автоматический выключатель). |
| 35 год | 5А | Не используется (запасной). |
| 36 | 15 А | Зеркало заднего вида с автоматическим затемнением. Бесступенчатая регулировка демпфирования подвески. Задние сиденья с подогревом. |
| 37 | 20А | Руль с подогревом. |
| 38 | 30А | Не используется (запасной). |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2017 г.
)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 1 | 30А | |
| 2 | – | Реле стартера. |
| 3 | 15 А | Датчик дождя. |
| 4 | – | Реле электродвигателя вентилятора. |
| 5 | 20А | Розетка 3 – Задняя часть консоли. |
| 6 | – | Не используется. |
| 7 | 20А | Модуль управления трансмиссией – мощность автомобиля 1. Питание модуля управления трансмиссией. |
| 8 | 20А | Модуль управления трансмиссией – мощность автомобиля 2. Компоненты выбросов. |
| 9 | – | Реле модуля управления силовым агрегатом. |
| 10 | 20А | Силовая точка 1 – водительская передняя. |
| 11 | 15 А | Модуль управления трансмиссией – мощность автомобиля 4. Катушки зажигания. |
| 12 | 15 А | Модуль управления трансмиссией – мощность автомобиля 3. Неэмиссионные компоненты. |
| 13 | 10А | Не используется. |
| 14 | 10А | Не используется. |
| 15 | – | Реле запуска-пуска. |
| 16 | 20А | Разъем питания 2 – консольный. |
| 17 | – | Не используется. |
| 18 | – | Не используется. |
| 19 | 10А | Электронный усилитель рулевого управления с пусковым механизмом. |
| 20 | 10А | Адаптивный круиз-контроль. |
| 21 год | 15А | Запуск / запуск управления трансмиссией. Пуск / остановка масляного насоса трансмиссии. |
| 22 | 10А | Соленоид муфты кондиционера. |
| 23 | 15А | Запуск-старт. Информационная система слепых зон. Камера заднего вида. |
| 24 | – | Не используется. |
| 25 | 10А | Антиблокировочная тормозная система Run-start. |
| 26 | 10А | Модуль управления трансмиссией Run-Start. |
| 27 | – | Не используется. |
| 28 | – | Не используется. |
| 29 | 5А | Монитор массового расхода воздуха. |
| 30 | – | Не используется. |
| 31 год | – | Не используется. |
| 32 | – | Реле электровентилятора 1. |
| 33 | – | Реле муфты кондиционера. |
| 34 | – | Не используется. |
| 35 год | – | Не используется. |
| 36 | – | Не используется. |
| 37 | – | Не используется. |
| 38 | – | Реле электровентилятора 2. |
| 39 | – | Электрический фанкойл 2 и 3 реле. |
| 40 | – | Реле звукового сигнала. |
| 41 год | – | Не используется. |
| 42 | – | Реле катушки топливного насоса. |
| 43 год | – | Не используется. |
| 44 | – | Не используется. |
| 45 | – | Не используется. |
| 46 | – | Не используется. |
| 47 | – | Не используется. |
| 48 | – | Не используется. |
| 49 | – | Не используется. |
| 20А | Рог. | |
| 51 | – | Не используется. |
| 52 | – | Не используется. |
| 53 | – | Не используется. |
| 54 | 10А | Выключатель тормоза. |
| 55 | 10А | Датчик ALT. |
Моторный отсек – низ
Назначение предохранителей в блоке распределения питания (снизу) (2017)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 56 | – | Не используется. |
| 57 | – | Не используется. |
| 58 | 30А | Подача топливного насоса. |
| 59 | 30А | Электровентилятор 3 (двигатели 1,5, 2,0 и 2,5 л). |
| 59 | 40А | Электровентилятор 3 (двигатель 3.0л). |
| 60 | 30А | Электровентилятор 1 (двигатели 1,5, 2,0 и 2,5 л). |
| 60 | 40А | Электровентилятор 1 (двигатель 3,0 л). |
| 61 | – | Не используется. |
| 62 | 50А | Модуль управления кузовом 1. |
| 63 | 25А | Электровентилятор 2 (двигатели 1,5, 2,0 и 2,5 л). |
| 63 | 30А | Электровентилятор 2 (двигатель 3,0 л). |
| 64 | – | Не используется. |
| 65 | 20А | Переднее сиденье с подогревом. |
| 66 | – | Не используется. |
| 67 | 50А | Модуль управления кузовным оборудованием 2. |
| 68 | 40А | Обогрев заднего стекла. |
| 69 | 30А | Клапаны антиблокировочной тормозной системы. |
| 70 | 30А | Пассажирское сидение. |
| 71 | – | Не используется. |
| 72 | 20А | Масляный насос трансмиссии. |
| 73 | 20А | Задние сиденья с подогревом. |
| 74 | 30А | Модуль сиденья водителя. |
| 75 | 25А | Электродвигатель стеклоочистителя 1. |
| 76 | – | Не используется. |
| 77 | 30А | Модуль сиденья климат-контроля. |
| 78 | – | Не используется. |
| 79 | 40А | Двигатель вентилятора. |
| 80 | 25 А | Электродвигатель стеклоочистителя 2. |
| 81 год | 40А | Инвертор. |
| 82 | – | Не используется. |
| 83 | 20А | Переключатель TRCM. |
| 84 | 30А | Соленоид стартера. |
| 85 | – | Не используется. |
| 86 | – | Не используется. |
| 87 | 60А | Насос антиблокировочной тормозной системы. |
2018, 2019, 2020
Пассажирский салон
Назначение предохранителей в салоне (2018, 2019, 2020)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 1 | 10А | 2018: Освещение (амбиент, бардачок, умывальник, купол, багажник). 2019-2020: Не используется |
| 2 | 7,5 А | Поясничный. |
| 3 | 20А | Разблокировка двери водителя. |
| 4 | 5А | Не используется (запасной). |
| 5 | 20А | Усилитель сабвуфера. |
| 6 | 10А | Не используется (запасной). |
| 7 | 10А | Не используется (запасной). |
| 8 | 10А | Не используется (запасной). |
| 9 | 10А | Не используется (запасной). |
| 10 | 5А | Клавиатура. Модуль паспорта мобильного телефона. |
| 11 | 5А | Не используется (запасной). |
| 12 | 7,5 А | Климат-контроль. Коробка передач |
| 13 | 7,5 А | Блокировка рулевой колонки. Кластер. Логика Datalink. |
| 14 | 10А | Расширенный силовой модуль. |
| 15 | 10А | Модуль шлюза Datalink. |
| 16 | 15А | 2018: Блокировка от детей. Выпуск Decklid-liftglass.2019-2020: Блокировка от детей. |
| 17 | 5А | Не используется (запасной). |
| 18 | 5А | Нажмите кнопку остановки пускового переключателя. |
| 19 | 7,5 А | Расширенный силовой модуль. |
| 20 | 7,5 А | Адаптивная фара. |
| 21 год | 5А | Датчик влажности и температуры в салоне. |
| 22 | 5А | Не используется (запасной). |
| 23 | 10А | Аксессуар с задержкой (логика инвертора мощности, логика люка, главный выключатель водителя). |
| 24 | 20А | Центральный замок / разблокировка. |
| 25 | 30А | Водительская дверь (стекло, зеркало). |
| 26 | 30А | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30А | Люк. |
| 28 | 20А | Усилитель звука. |
| 29 | 30А | Задняя дверь со стороны водителя (окно). |
| 30 | 30А | Задняя пассажирская дверь (окно). |
| 31 год | 15А | Не используется (запасной). |
| 32 | 10А | Система глобального позиционирования (GPS). Дисплей. Голосовое управление. Радиочастотный приемник. |
| 33 | 20А | Радио. Активный контроль шума. |
| 34 | 30А | Шина запуска-пуска (предохранители 19, 20,21,22,35, 36, 37, автоматический выключатель). |
| 35 год | 5А | Не используется (запасной). |
| 36 | 15 А | Зеркало заднего вида с автоматическим затемнением. Бесступенчатая регулировка демпфирования подвески. Задние сиденья с подогревом. |
| 37 | 20А | Руль с подогревом. |
| 38 | 30А | Не используется. |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2018, 2019, 2020)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 1 | 30А | Панорамный люк. |
| 2 | – | Реле стартера. |
| 3 | 15 А | Датчик дождя. |
| 4 | – | Реле электродвигателя вентилятора. |
| 5 | 20А | Розетка 3 – Задняя часть консоли. |
| 6 | – | Не используется. |
| 7 | 20А | Модуль управления трансмиссией – мощность автомобиля 1. Питание модуля управления трансмиссией. |
| 8 | 20А | Модуль управления трансмиссией – мощность автомобиля 2. Компоненты выбросов. |
| 9 | – | Реле модуля управления силовым агрегатом. |
| 10 | 20А | Силовая точка 1 – водительская передняя. |
| 11 | 15 А | Модуль управления трансмиссией – мощность автомобиля 4. Катушки зажигания. |
| 12 | 15 А | Модуль управления трансмиссией – мощность автомобиля 3. Неэмиссионные компоненты. |
| 13 | 10А | Не используется (запасной). |
| 14 | 10А | Не используется (запасной). |
| 15 | – | Реле запуска-пуска. |
| 16 | 20А | Разъем питания 2 – консольный. |
| 17 | 20А | Не используется (запасной). |
| 18 | 20А | Не используется (запасной). |
| 19 | 10А | Электронный усилитель рулевого управления с пусковым механизмом. |
| 20 | 10А | Адаптивный круиз-контроль. |
| 21 год | 15А | Запуск / запуск управления трансмиссией. Пуск / остановка масляного насоса трансмиссии. |
| 22 | 10А | Соленоид муфты кондиционера. |
| 23 | 15А | Запуск-старт. Информационная система слепых зон. Камера заднего вида. Проекционный дисплей. Модуль стабилизации напряжения. Привод переключения передач. |
| 24 | – | Не используется. |
| 25 | 10А | Антиблокировочная тормозная система Run-start. |
| 26 | 10А | Модуль управления трансмиссией Run-Start. |
| 27 | – | Не используется. |
| 28 | – | Не используется. |
| 29 | 5А | Монитор массового расхода воздуха. |
| 30 | – | Не используется. |
| 31 год | – | Не используется. |
| 32 | – | Реле электровентилятора 1. |
| 33 | – | Реле муфты кондиционера. |
| 34 | – | Не используется. |
| 35 год | – | Не используется. |
| 36 | – | Не используется. |
| 37 | – | Не используется. |
| 38 | – | Реле электровентилятора 2. |
| 39 | – | Электрический фанкойл 2 и 3 реле. |
| 40 | – | Реле звукового сигнала. |
| 41 год | – | Не используется. |
| 42 | – | Реле катушки топливного насоса. |
| 43 год | – | Не используется. |
| 44 | 20А | Балласт левой боковой фары. |
| 45 | 5А | Не используется (запасной). |
| 46 | – | Не используется. |
| 47 | – | Не используется. |
| 48 | – | Не используется. |
| 49 | 10А | Не используется (запасной). |
| 50 | 20А | Рог. |
| 51 | – | Не используется. |
| 52 | – | Не используется. |
| 53 | 10А | Не используется (запасной). |
| 54 | 10А | Выключатель тормоза. |
| 55 | 10А | Датчик ALT. |
Моторный отсек – низ
Назначение предохранителей в блоке распределения питания (снизу) (2018, 2019, 2020)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 56 | – | Не используется. |
| 57 | – | Не используется. |
| 58 | 30А | Подача топливного насоса. |
| 59 | 30А | Электровентилятор 3 (двигатели 1,5, 2,0 и 2,5 л). |
| 59 | 40А | Электровентилятор 3 (двигатель 3.0л). |
| 60 | 30А | Электровентилятор 1 (двигатели 1,5, 2,0 и 2,5 л). |
| 60 | 40А | Электровентилятор 1 (двигатель 3,0 л). |
| 61 | – | Не используется. |
| 62 | 50А | Модуль управления кузовом 1. |
| 63 | 25А | Электровентилятор 2 (двигатели 1,5, 2,0 и 2,5 л). |
| 63 | 30А | Электровентилятор 2 (двигатель 3,0 л). |
| 64 | 30А | Не используется (запасной). |
| 65 | 20А | Переднее сиденье с подогревом. |
| 66 | 15 А | Не используется (запасной). |
| 67 | 50А | Модуль управления кузовным оборудованием 2. |
| 68 | 40А | Обогрев заднего стекла. |
| 69 | 30А | Клапаны антиблокировочной тормозной системы. |
| 70 | 30А | Пассажирское сидение. |
| 71 | – | Не используется. |
| 72 | 20А | Масляный насос трансмиссии. |
| 73 | 20А | Задние сиденья с подогревом. |
| 74 | 30А | Модуль сиденья водителя. |
| 75 | 25 А | Электродвигатель стеклоочистителя 1. |
| 76 | 30А | Не используется (запасной). |
| 77 | 30А | Модуль сиденья климат-контроля. |
| 78 | – | Не используется. |
| 79 | 40А | Двигатель вентилятора. |
| 80 | 25 А | Электродвигатель стеклоочистителя 2. |
| 81 год | 40А | 2018: Инвертор. 2019: Не используется |
| 82 | – | Не используется. |
| 83 | 20А | Переключатель TRCM. |
| 84 | 30А | Соленоид стартера. |
| 85 | 30А | Не используется (запасной). |
| 86 | 30А | Не используется (запасной). |
| 87 | 60А | Насос антиблокировочной тормозной системы. |
Предохранители Форд Фьюжн

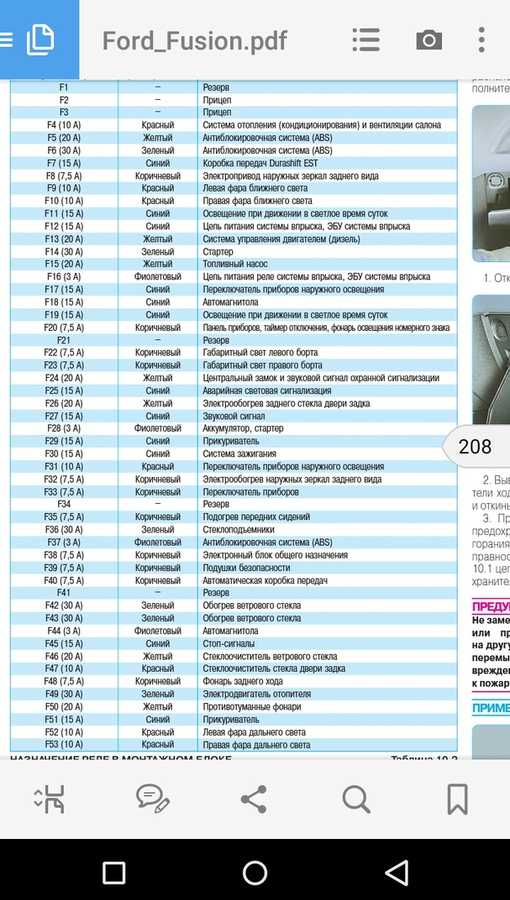

Блок предохранителей в салоне
| LHD | RHD |
| № | А | Назначение |
| F1 | – | Не используется |
| F2 | – | Разъем прицепа |
| F3 | 7,5 | Освещение |
| – | Разъем прицепа | |
| F4 | 10 | Система отопления (кондиционирования) и вентиляции салона |
| F5 | 20 | ABS, ESP |
| F6 | 30 | ABS, ESP |
| F7 | 7. 5 | Автоматическая коробка передач |
| 15 | Автоматическая коробка передач | |
| F8 | 7,5 | Зеркала с электроприводом |
| F9 | 10 | Ближний левый свет |
| F10 | 10 | Ближний правый свет |
| F11 | 15 | Дневные ходовые огни |
| F12 | 15 | Блок управления двигателем |
| F13 | 20 | Блок управления двигателем, каталитический нейтрализатор |
| F14 | 30 | Стартер |
| F15 | 20 | Топливный насос |
| F16 | 3 | Блок управления двигателем (память) |
| F17 | 15 | Переключатель освещения |
| F18 | 15 | Радио, диагностический разъем |
| F19 | 15 | Дневные ходовые огни |
| F20 | 7,5 | Комбинация приборов, освещение номерного знака, функция энергосбережения аккумулятора, блок кузовной электроники (GEM) |
| F21 | – | Не используется |
| F22 | 7,5 | Левые габаритные огни |
| F23 | 7,5 | Правые габаритные огни |
| F24 | 20 | Центральный замок, сирена противоугонной системы, блок кузовной электроники (GEM) |
| F25 | 15 | Аварийная сигнализация, указатели поворота (блок кузовной электроники (GEM)) |
| F26 | 20 | Обогрев заднего стекла (блок кузовной электроники (GEM)) |
| F27 | 10 | Звуковой сигнал (блок кузовной электроники (GEM)) |
| 15 | Звуковой сигнал (блок кузовной электроники (GEM)) | |
| F28 | 3 | Аккумулятор, генератор |
| F29 | 15 | Прикуриватель |
| F30 | 15 | Зажигание |
| F31 | 10 | Переключатель освещения |
| 20 | Разъем прицепа | |
| F32 | 7,5 | Обогрев зеркал |
| F33 | 7,5 | Комбинация приборов, освещение номерного знака, функция энергосбережения аккумулятора, блок кузовной электроники (GEM) |
| F34 | 20 | Люк |
| F35 | 7,5 | Подогрев сидений |
| F36 | 30 | Стеклоподъемники |
| F37 | 3 | ABS, ESP |
| F38 | 7,5 | Блок кузовной электроники (GEM (клемма 15)) |
| F39 | 7,5 | Подушки безопасности |
| F40 | 7,5 | Коробка передач |
| 10 | Ближний свет | |
| F41 | 7,5 | Автоматическая коробка передач |
| F42 | 30 | Обогрев лобового стекла |
| F43 | 30 | Обогрев лобового стекла |
| F44 | 3 | Радио, диагностический разъем (клемма 75) |
| F45 | 15 | Лампы стоп сигнала |
| F46 | 20 | Передний стеклоочиститель |
| F47 | 10 | Задний стеклоочиститель |
| 10 | Передний стеклоочиститель (высокая скорость) | |
| F48 | 7,5 | Лампы заднего хода |
| F49 | 30 | Мотор отопителя |
| F50 | 20 | Противотуманный свет |
| F51 | 15 | Розетка |
| F52 | 10 | Дальний левый свет |
| F53 | 10 | Дальний правый свет |
| F54 | 7. 5 | Разъем прицепа |
| F55 | – | Не используется |
| F56 | 20 | Разъем прицепа |
| Реле | ||
| R1 | Зеркала с электроприводом или Освещение | |
| R2 | Обогрев лобового стекла или Ближний свет | |
| R3 | Зажигание или Дневные ходовые огни | |
| R4 | Ближний свет или Зажигание | |
| R5 | Дальний свет или Стартер | |
| R6 | Топливный насос или Складывание зеркал | |
| R7 | Стартер или Обогрев лобового стекла | |
| R8 | Вентилятор системы охлаждения или Дневные ходовые огни или Стартер | |
| R9 | Дневные ходовые огни или Блок управления двигателем | |
| R10 | Система зарядки или Складывание зеркал | |
| R11 | Блок управления двигателем или Топливный насос | |
| R12 | Зеркала с электроприводом или Функция энергосбережения аккумулятора | |
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| F1 | 80 | Вспомогательный отопитель (отопитель РТС) |
| F2 | 60 | Вспомогательный отопитель (отопитель РТС) Коробка передач Durashift EST |
| F3 | 60 | Вспомогательный отопитель (отопитель РТС) Свечи накала |
| F4 | 40 | Вентилятор охлаждения, кондиционер |
| F5 | 60 | Освещение, блок кузовной электроники (GEM) |
| F6 | 60 | Зажигание |
| F7 | 60 | Блок управления двигателем, освещение |
| F8 | 60 | Обогрев лобового стекла, ABS, ESP |
Блок реле в моторном отсеке
| № | Реле |
| R1 | Кондиционер |
| R2 | Вентилятор системы охлаждения |
| R3 | Вспомогательный отопитель (отопитель РТС) или Лампы заднего хода |
| R4 | Вспомогательный отопитель (отопитель РТС) |
Назначение и расположение предохранителей и реле Ford Fusion 1.
2L, 1.4L и 1.6L (2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012)
Схема блока предохранителей Ford Fusion 2014 года
Ford Fusion 2014 года имеет 3 различных блока предохранителей:
Схема блока распределения питания
Блок распределения питания — нижний график
Схема блока предохранителей в салоне
лет, выберите правильный год выпуска вашего автомобиля: 200620072008200920102011201220132014201520162017201820192020
| Тип | №5 ОписаниеFuse FMM/MCase 25A | 1 | Wiper motor #2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
Relay | 2 | Starter relay | |||||||
Fuse MICRO2 15A | 3 | Autowipers | |||||||
Реле | 4 | Резл моторной реле воздуходувки | |||||||
FUSE FMM/MCASE 20A | 5 | 9.||||||||
Реле | 6 | Не используется | |||||||
MICRO2 20A | . | ||||||||
Предохранитель MICRO2 20A | 8 | Блок управления силовым агрегатом – мощность автомобиля 2 | |||||||
Powertrain control module relay | |||||||||
Fuse FMM/MCase 20A | 10 | Power point 1 – driver front | |||||||
Fuse MICRO3 15A | 11 | Powertrain control module – мощность автомобиля 4 | |||||||
Предохранитель MICRO3 15A | 12 | Модуль управления силовым агрегатом – мощность автомобиля 3 | |||||||
| 13 | Powertrain control module – vehicle power 5 | ||||||||
Fuse MICRO3 10A | 14 | Powertrain control module – vehicle power 6 | |||||||
Relay | 15 | RUN/RELATE RELAY | |||||||
FUSE FMM/MCASE 20A | 16 | Power Point 2 – Консоль | |||||||
FUSE FMM/MCASE | |||||||||
FUSE FMM/MCASE | |||||||||
FUSE FIM/MCASE | |||||||||
FUSE. | 17 | Not used | |||||||
Fuse MICRO2 10A | 18 | Powertrain control module – keep alive power | |||||||
Fuse MICRO2 10A | 19 | Run/ Старт электроусилителя рулевого управления | |||||||
Предохранитель MICRO2 10A | 20 | Освещение запуска/пуска | 90MICRO22 90MICRO220003 15a | 21 | Пропуск/стартовой контроль передачи, начало трансмиссионного масляного насоса/остановка | ||||
Микро2 | 22 | COUSERER CLUTHELUT | 23 | Работа/старт: информационная система слепых зон, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей | |||||
Предохранитель MICRO2 | 24 | Not used | |||||||
Fuse MICRO3 10A | 25 | Run/start anti-lock brake system | |||||||
Fuse MICRO3 10A | 26 | Run/ Старт модуль управления трансмиссией. | Not used | ||||||
Fuse MICRO2 | 29 | Not used | |||||||
Fuse MICRO2 | 30 | Not used | |||||||
Fuse MICRO2 | 31 | Не используется | |||||||
Реле | 32 | Электронное реле вентилятора #1 9229 | 03 | 33 | Air conditioner clutch relay | ||||
Fuse MICRO2 | 34 | Not used | |||||||
Fuse MICRO2 | 35 | Not used | |||||||
MICRO2 | 36 | Не используется | |||||||
MICRO2 | 37 | Не используется | 37 | 37 | 0020 | ||||
Relay | 38 | Electronic fan #2 relay | |||||||
Relay | 39 | Electronic fan #3 relay | |||||||
Relay | 40 | Реле топливного насоса | |||||||
Реле | 41 | RELAY | |||||||
Реле | 42 | 9 0002 Not used | |||||||
Fuse MICRO2 | 43 | Not used | |||||||
Fuse MICRO2 | 44 | Not used | |||||||
Fuse MICRO2 | 45 | Не используется | |||||||
Предохранитель MICRO3 10A | 46 | ГЛАСТИКА | |||||||
FUSE MICRO3 10A | |||||||||
FUSE MICRO3 10A | |||||||||
| 0025 | 47 | Тормозное включение/выключение. | |||||||
Предохранитель MICRO2 | 50 | Не используется | |||||||
Предохранитель Micro3 | 51 | Не используется | 951 | Не используется | 951 | Не используется | 951 | не использовано | 0020 |
Fuse MICRO3 | 52 | Not used | |||||||
Fuse MICRO2 10A | 53 | Power seats | |||||||
Fuse MICRO3 | 54 | Not used | |||||||
Предохранитель Micro3 | 55 | Не используется |
0022
0003
0025
| Тип | № | Описание | Тип | № | 0015 | ||
|---|---|---|---|---|---|---|---|
Fuse FMM/MCase 30A | 56 | Fuel pump feed | |||||
Fuse FMM/MCase | 57 | Not used | |||||
Fuse FMM/MCase | 58 | Не используется | |||||
FUSE FMX/JCARE 30A | 59 | 500W Electron0003 30A | 60 | 500W Electronic fan 1 | |||
Fuse FMM/MCase | 61 | Not used | |||||
Fuse FMX/JCase 50A | 62 | Body Модуль управления 1 | |||||
Предохранитель FMM/MCASE 20A | 63 | 500W Электронный вентилятор 2 | |||||
FUSE FMM/MCASE | 2 64 | FUSE FMM/MCASE | 2 64 9002 64 9002 64 9002 64 | FUSE FMM/MCASE | 262 6 4 9002 6 4. | Не используется | |
Предложение FMM/MCASE 20A | 65 | Фронт -нагретый сидень FUSE FMX/JCASE 50A | 67 | Модуль контроля тела 2 | |||
Предохранитель FMM/MCASE 40A | 68 | ОПРСПЕЧИВЛЕННОЕ заднее стекло | 68 | .0003 | |||
Fuse FMM/MCase 30A | 69 | Anti-lock brake system valves | |||||
Fuse FMM/MCase 30A | 70 | Passenger seat | |||||
Fuse FMX/JCase | 71 | Not used | |||||
Fuse FMM/MCase 30A | 72 | Not used (spare) | |||||
FUSE FMM/MCASE 20A | 73 | Не используется (запасной) | |||||
Предохранитель FMM/MCASE 30A | 74 | 75 | Not used | ||||
Fuse FMM/MCase 20A | 76 | Transmission oil pump #2 stop/start | |||||
Fuse FMM/MCase 30A | 77 | Не используется (запасной) | |||||
Предылки FMM/MCASE | не использовали | . | |||||
Fuse FMM/MCase 30A | 80 | Not used (spare) | |||||
Fuse FMM/MCase 40A | 81 | 110 volt inverter | |||||
Fuse FMX/JCase 60A | 82 | Anti-lock brake system pump | |||||
Fuse FMM/MCase 25A | 83 | Wiper motor #1 | |||||
Fuse FMM/MCase 30A | 84 | Starter solenoid | |||||
Fuse FMM/MCase 30A | 85 | Not used (spare) |
0025
Blower motor| Тип | № | Описание | ||||
|---|---|---|---|---|---|---|
МИКРО2 10A | 1 | Lighting (Ammadient, Glove Box, vany Domity, Domity, Domity, Domity. | 2 | МЕСТОМ МЕМЕНТИКИ, поясничный, мощный зеркал | ||
Предохранитель Micro2 20A | 3 | Driver Door Olcock | 3 | Drium0020 | ||
Fuse MICRO2 5A | 4 | Not used (spare) | ||||
Fuse MICRO2 20A | 5 | Subwoofer amplifier | ||||
Fuse MICRO3 10A | 6 | Не используется (запасной) | ||||
Предохранитель Micro3 10A | 7 | Не используется (запасной) | ||||
FUSE MICRO3 003 10a | 8 | Не используется (запасной) | ||||
Предохранитель Micro3 | не использовался (запасной) | не использовался (запасной) | . | |||
FUSE MICRO3 5A | 11 | Не используется | ||||
.0003 | ||||||
Fuse MICRO3 7.5A | 13 | Steering wheel column, Cluster, Datalink logic | ||||
Fuse MICRO3 10A | 14 | Not used | ||||
Fuse Micro3 10a | 15 | Модуль DataLink/Gateway | ||||
Микро2 15A | 16 | Не используется (запасной) | 16 | 0025 | ||
Fuse MICRO3 5A | 17 | Not used (spare) | ||||
Fuse MICRO3 5A | 18 | Ignition, Push button stop/start | ||||
Fuse Micro3 5a | 19 | Пассажирский подушка безопасности отключенного подушки безопасности, диапазон трансмиссии | ||||
Micro3 5A | 20 | Не используется (запасной) | 20 | Не используется (запасной) | 20 | 0003 |
Fuse MICRO3 5A | 21 | Humidity and in-car temperature | ||||
Fuse MICRO3 5A | 22 | Occupant classification sensor | ||||
Fuse MICRO2 10A | 23 | Аксессуар с задержкой (логика преобразователя мощности, логика люка) | ||||
Предохранитель MICRO2 30A | 24 | Central lock/unlock | ||||
Fuse MICRO2 30A | 25 | Driver door (window, mirror) | ||||
Fuse MICRO2 30A | 26 | Front passenger door (window , mirror) | ||||
Fuse MICRO2 30A | 27 | Moonroof | ||||
Fuse MICRO2 20A | 28 | Sony amplifier | ||||
Fuse MICRO2 30A | 29 | Rear driver side door (window) | ||||
Fuse MICRO2 30A | 30 | Rear passenger side door (window) | ||||
Предохранитель Micro2 15a | 31 | Не используется (запасной) | ||||
Предохранитель Micro2 10A | 32 | GPS, Voice Control, Adptive Control Control, Radio Controlse, Radio Control, Radio Controlsive, Radio Controlsive, Radio Controlsive, Radio Controlise, Radio Control. | ||||
FUSE MICRO2 20A | 33 | Радио, управление активным шумом | ||||
Предохранитель Micro2 30A | 9002 349||||||
Fuse MICRO2 5A | 35 | Restraints control module | ||||
Fuse MICRO2 15A | 36 | Auto-dimming rear view mirror | ||||
Fuse MICRO2 15A | 37 | All-wheel drive module, Heated steering wheel module | ||||
Circuit breaker MAXI 30A | 38 | Не используется (запасной) |
Micro2
Клавиатура
00032011 Ford Fusion SEL 2,5 л 4 цил.
1. Начало работы — подготовка к ремонту
2. Снимите крышку — найдите внутренний блок предохранителей и снимите крышку
3. Найдите неисправный предохранитель. Посмотрите на схему блока предохранителей и найдите предохранитель для неработающего компонента.
5. Тестовый компонент — закрепите крышку и тестовый компонент
6. Дополнительная информация. – Дополнительная информация о предохранителях салона
Поделись
- BMW из MKE North помог сделать эти видео
- Обратная связь
- Скачать инструкции по эксплуатации Ford
В этом видео показано, как заменить перегоревшие предохранители в салонном блоке предохранителей Ford Fusion 2011 года в дополнение к схеме расположения панели предохранителей. Электрические компоненты, такие как подсветка карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, фары, вентилятор, антиобледенитель, дверной замок, сиденье с электроприводом, мотор стеклоочистителя, топливный насос, звуковой сигнал, антиблокировочная система тормозов и камера заднего вида.
есть предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если у вашего Fusion возникли проблемы с электричеством, вы всегда должны сначала проверить предохранители, потому что их относительно легко проверить и дешево заменить. Некоторые автомобили Ford имеют несколько внутренних блоков предохранителей, в том числе в багажнике — видео покажет вам, где находится внутренний блок предохранителей вашего Fusion 2011 года. Затем вам нужно обратиться к схеме блока предохранителей Ford Fusion 2011 года, чтобы найти перегоревший предохранитель. Если у вашего Fusion много опций, таких как люк на крыше, навигация, подогрев сидений и т. д., тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, связанные с рассматриваемым компонентом.
Если вам нужно заменить перегоревший предохранитель в Fusion, убедитесь, что вы заменяете его на тот же ток, что и у перегоревшего предохранителя.
