Плавкие предохранители

Подробности: Категория: Подстанции

предохранители

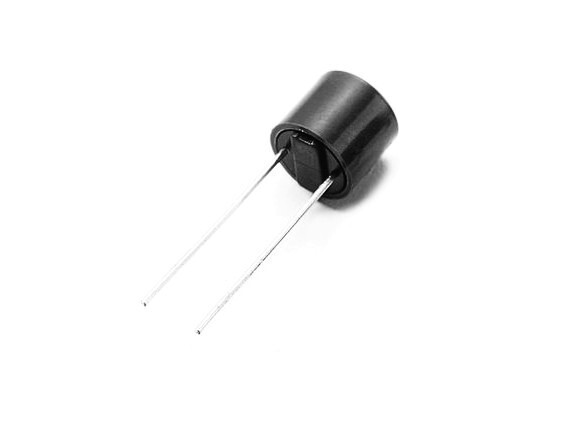

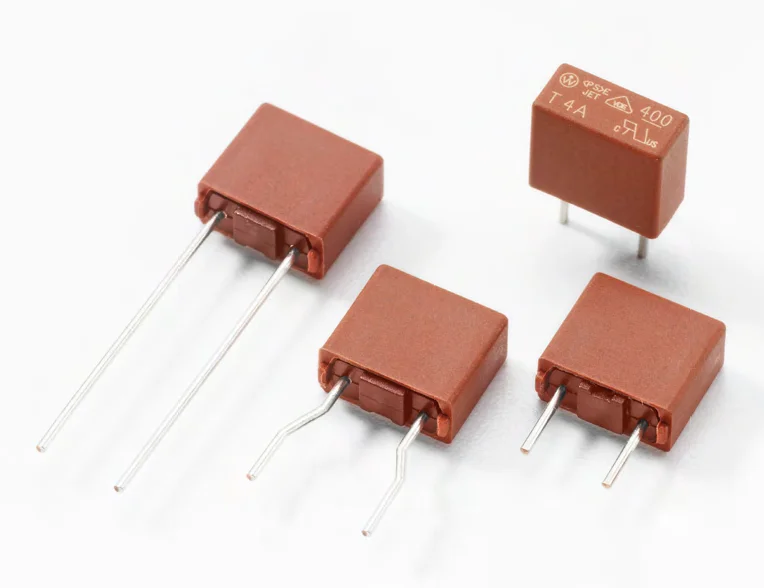

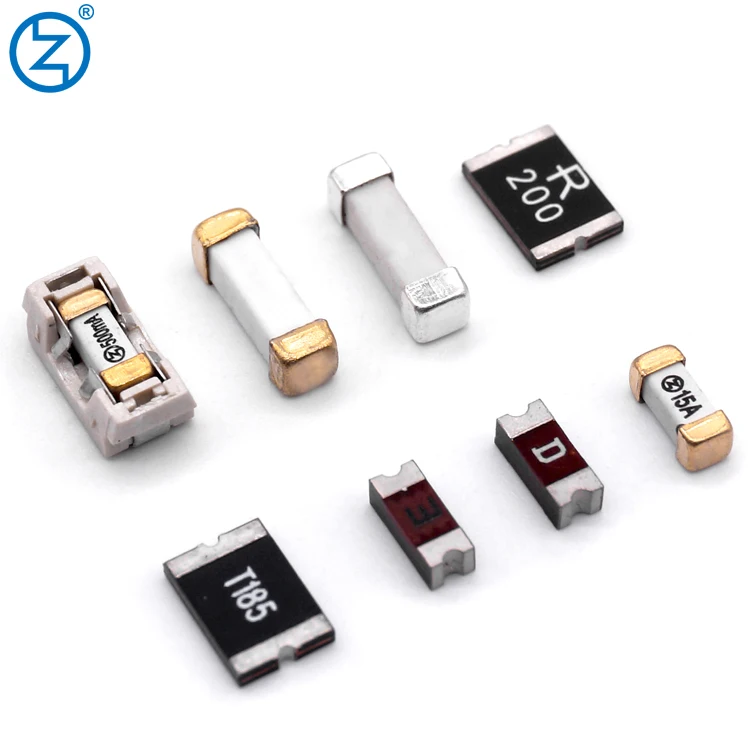

Плавкие предохранители (FU) — это коммутационные аппараты, предназначенные только для отключения токов короткого замыкания и перегрузки (сверхтоков). Цепь разрывается в результате нагревания и расплавления плавкой вставки с образованием электрической дуги и быстрым погашением ее. Таким образом, плавкий предохранитель любой конструкции должен иметь плавкую вставку, которая перегорает быстрее, чем успевает повредится какой-либо другой элемент защищаемой цепи. В предохранителе должно быть устройство (или должны быть созданы специальные условия) для гашения дуги.
Предохранители изготовляют на напряжение до 220 кВ включительно, номинальный ток до 320 А, наибольшую мощность отключения до 1500 MB-А. Для защиты силовых цепей предназначены предохранители типов ПК, ПКУ, ПКЭ (внутренней установки) с кварцевым заполнением.
Патрон кварцевого предохранителя типа ПК на напряжение 10 кВ (рис.

) вставляют латунными колпачками I в неподвижные пружинные контакты 8, укрепленные на опорных фарфоровых изоляторах 7. Патрон представляет собой фарфоровую трубку 2, закрытую с обоих торцов латунными колпачками и заполненную сухим кварцевым песком. Внутри патрона находятся плавкая вставка, состоящая из нескольких параллельных медных спиралей 3 и 6 с напаянными на них шариками из олова, а также стальная спираль 4, соединенная с якорем указателя срабатывания 5. В момент перегорания медных спиралей стальная спираль также перегорает и освобождает указатель, выталкиваемый вниз специальной пружиной.

Разрез патрона (а) и общий вид (б) кварцевого предохранителя типа ПК на напряжение 10 кВ:
1 — латунные колпачки; 2 — фарфоровая трубка; 3, б — медные спирали; 4 — стальная спираль; 5— указатель срабатывания; 7— изолятор; 8 — пружинные контакты
Для зашиты трансформаторов напряжения от токов короткого замыкания применяют предохранители типов ПКТ и ГТКТУ, в которых в качестве плавкой вставки используются медные посеребренные проволочки для ограничения возникающего на предохранителе перенапряжения.

Для наружной установки применяют предохранители типов ПК-6Н, ПК-10Н (на напряжение 6 и 10 кВ) и стреляющие предохранители (на напряжение 35… 220 кВ), получившие название по звуковому эффекту при срабатывании, напоминающему ружейный выстрел.
Благодаря простоте конструкции, низкой стоимости, быстрому отключению плавкие предохранители нашли широкое применение в различных электрических цепях. К недостаткам плавких предохранителей относятся перенапряжение при отключении и возможность пофазного отключения нагрузки.

Предмонтажная отбраковка предохранителей включает проверку состояния фарфоровых трубок самого предохранителя и фарфора опорных изоляторов, на которых он установлен. Проверяют плотность засыпки патрона кварцевым песком (патрон встряхивают, и если не слышно, как внутри пересыпается песок, заполнение считается правильным). У предохранителей ПК проверяют исправность указателя срабатывания (если он исправен, то при нажатии он легко и без заеданий немного утапливается в корпус, а затем занимает прежнее положение).

Целость плавкой вставки устанавливают мегомметром. Осматривают также губки держателей, которые должны хорошо пружинить, иметь чистые контактные поверхности и прочно держаться на опорных изоляторах.
Перед монтажом предохранителей размечают места их установки (расстояние между фазами берется согласно проекту). Предохранители устанавливают непосредственно на кирпичных или железобетонных стенах ячеек РУ или же на различных металлоконструкциях. До окончательного закрепления предохранителей следует тщательно проверить вертикальность их установки, а также добиться того, чтобы плоскости верхнего и нижнего контактных выводов находились на одной вертикальной линии (иначе между губками держателей и контактными колпачками предохранителя будет плохой контакт). Предохранители ПК устанавливают в держателях указателями срабатывания книзу.

Назад
Вперёд

Вы здесь:
org/ListItem”> Главная
Оборудование
Подстанции
КРУЭ производства ABB

Еще по теме:

Выбор выключателей нагрузки и предохранителей
Выключатели нагрузки с предохранителями 6-10 кВ и с заземляющими ножами
Расчетная проверка предохранителей и автоматических выключателей
Испытание предохранителей напряжением выше 1 кВ
Технические характеристики предохранителей ППТ, ПП, ПРС

Выбор предохранителей по условию селективности

Между источником энергии и потребителем обычно устанавливается несколько предохранителей, которые должны отключать поврежденные участки по возможности селективно.

Предохранитель FU1, пропускающий большой номинальный ток, имеет вставку большего сечения, чем предохранитель FU2, установленный у одного из потребителей.

При к.з. необходимо, чтобы поврежденный участок отключался предохранителем, расположенным у места повреждения. Все остальные предохранители, расположенные ближе к источнику, должны остаться работоспособными.

Такая согласованность работы предохранителей называется избирательностью или селективностью.

Для обеспечения селективности полное время t_Р2 работы предохранителя FU2 должно быть меньше времени нагрева предохранителя FU1 до температуры плавления его вставки т.е.

Для закрытых предохранителей с мелкозернистым наполнителем и медной вставкой селективность соблюдается при отношении сечений . Указанные соотношения справедливы и для случая токоограничивающих предохранителей, когда ток к.з. длится только долю полупериода.

Для обеспечения селективности наименьшее фактическое время срабатывания предохранителя FU1 (на большой ток) должно быть больше наибольшего времени срабатывания предохранителя FU2 (на меньший номинальный ток)

т.

е. необходимое условие селективности.

Для селективности работы время срабатывания предохранителя на больший ток должно быть в три раза больше, чем у предохранителя на меньший ток.

Таблица

Номинальный ток вставки большого сечения предохранителя ПН-2, требующего для строгого обеспечения селективности.

Номинальный ток вставки меньшего сечения предохранителя ПН-2, А	Номинальный ток вставки большого сечения А, при кратности тока к.з. по отношению к номинальному току вставки меньшего сечения
	10	20	50	100	150 и более
30	50	60	120	150	200
40	60	80	120	200	200
50	80	100	120	250	250
60	100	120	150	250	250
80	120	120	200	250	250
100	120	120-150	250	250	250
120	150	200	300	300	300
150	200	250	300	300	300
200	250	300	400	400	400
250	300	400	600	600	600
300	400	500	600	–	–
400	600	600	–	–	–

Для данной вставки с током I_{н. м} вставка на большой ток берется в зависимости от кратности тока. Так при при токеI_н.м = 30 А вставка предохранителя на больший ток должна быть выбрана на 50 А.

При напряжении выше 3 кВ и частоты 50 Гц применяются высоковольтные предохранители. Процесс нагрева плавной вставки у них аналогичен низковольтным.

Требования:

– длительность плавления вставки должна быть не менее 2 часов при токе перегрузки 2I_ном, а более 1 часа при 1,3I_ном.

Высоковольтные предохранители применяются для защиты трансформаторов напряжения от к.з. Ток, текущий через предохранитель в нормальном режиме не превышает доли ампера. В таких предохранителях время плавления вставки равно 1 мин при 1,25-2,5 А.

Распространены предохранители с мелкозернистым наполнителем и стреляющего типа.

Предохранители ПК – первого типа на напряжение 6-10 кВ фарфоровый цилиндр, наполненный кварцевым песком. В предохранителях до 7,5 А медная плавка вставки наматывается на керамический рельефный каркас. Это позволяет увеличить длину вставки и эффект токоограничения, а следовательно, повысить отключаемый ток.

При номинальных токах выше 7,5 А плавкая вставка выполняется в виде параллельных спиралей. Это позволяет увеличить номинальный ток до 100 А при U = 3 кВ.

Для работы на открытом воздухе при U = 10 и 35 кВ и отключаемом токе до 15 кА применяют стреляющие предохранители типов ПСН-10 и ПСН-35.

При перегорании вставки образуется дуга, которая, соприкасаясь со стенками трубки, разлагает их, и образующийся газ поднимает давление в трубке. Процесс отключения сопровождается сильным выбросом пламени, газов и стреляющим звуковым эффектом. Поэтому предохранители соседних фаз должны быть на значительном удалении друг от друга.

Выбор. При определении номинального тока вставки необходимо исходить из условия максимальной длительной перегрузки.

Часто обмотка высокого напряжения тр-ра присоединяется через предохранитель. При к.з. в самом тр-ре время отключения предохранителя должно быть меньше, чем выдержка времени выключателя, установленного на высокой стороне и ближайшего к предохранителю.

При к.з. на низкой стороне предохранитель должен иметь время плавления больше, чем уставка защиты выключателей на стороне низкого напряжения.


Предохранитель типа ПН-2	Схема защиты плавкими предохранителями группы короткозамкнутых асинхронных двигателей

Блок предохранитель-выключатель				К расчету селективности предохранителей

Предохранитель типа ПРС (а), жидкометаллический предохранитель (б)			Предохранитель типа ПК

Плавкий предохранитель типа ПР

Отключение постоянного и переменного тока предохранителей с токоограничением
Схема теплового реле		Схематичный чертеж теплового реле: 1 – биметаллическая пластинка; 2 – рычаг; 3 – пружина; 4 – контакт; 5 – кнопка возврата
Зависимость сопротивления позисторов и термисторов от температуры: а – последовательное соединение позисторов; б – параллельное соединение термисторов		Переход тока через нуль

Принципиальная схема автомата

Автомат серии А-3700
Механизм автомата ВАБ-28

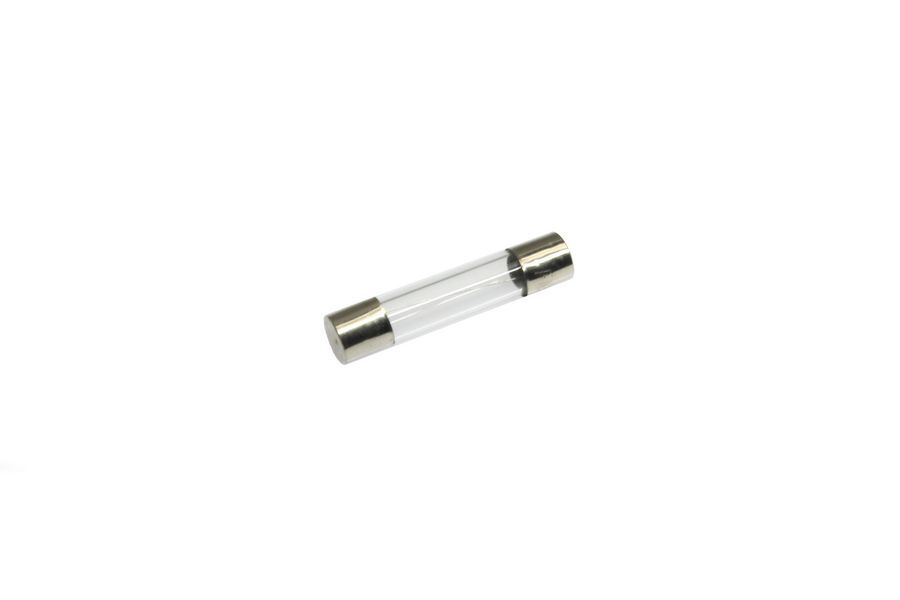

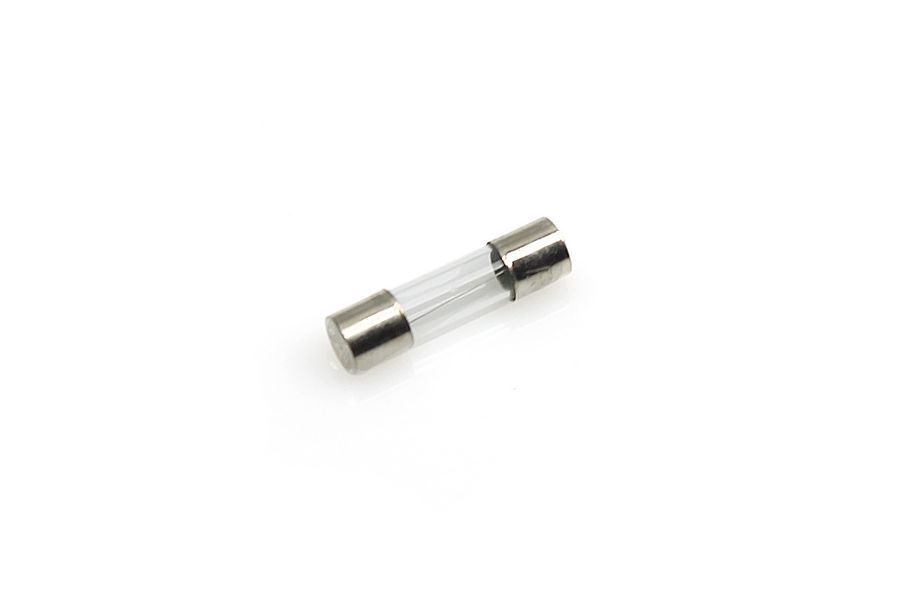

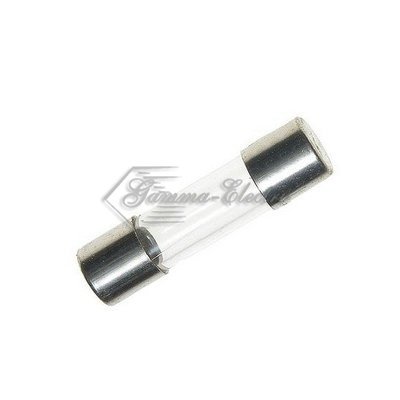

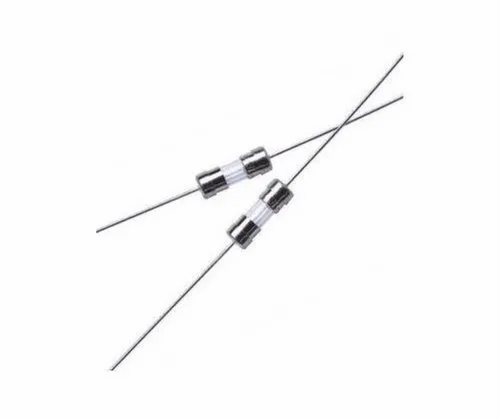

У кого-нибудь есть предохранитель Mep 802A fU1 или аналогичный предохранитель (F03A125V30A)?

Зебгород

Участник

Мне нужен предохранитель MEP 802A fU1, но все в Интернете распроданы. Кто-нибудь здесь есть на продажу или знает эквивалентный предохранитель?

Спасибо

Супрман

Известный член

Выглядит как стандартный держатель предохранителя. Вы, вероятно, можете снять его, получить общий номер детали с корпуса и найти его в Интернете за несколько долларов.

NormB

Известный член

Супрман сказал:
Выглядит как стандартный держатель предохранителя. Вы, вероятно, можете снять его, получить общий номер детали с корпуса и найти его в Интернете за несколько долларов.
Нажмите, чтобы развернуть…

Отнесите это фото в магазин радиотехники и посмотрите, есть ли у них стандартный держатель предохранителя AGC 1,25 дюйма. Должен быть. Если только они не отправили товар обратно в рамках подготовки к закрытию. Иногда вы также можете найти его в местных автомагазинах.

Ищите что-то подобное, просто используйте шапку

Гайфан

Модератор

ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ, ЭКСТРАКТОР, номер детали FHN26G1, nsn: 5920-00-892-9311.

Номер детали будет ссылаться примерно на 4-6 номеров NSN, но указанный выше подойдет. Вставьте NSN в свой браузер и вызовите его. Это скажет вам, где вы можете найти держатель / экстрактор предохранителя, такой же, как тот, что находится в генераторной установке.

Или вы можете пойти в магазин электроники и купить все, что подходит к отверстию. Не приобретайте медленно перегорающий предохранитель. Возьмите быстродействующий предохранитель. Предохранитель стоит на 30 ампер.

Посмотрите внимательно в панель управления. Предохранитель и колпачок часто заводятся в каком-то месте внутри шкафа управления, где этого меньше всего ожидаешь.

НормБ, ты меня опередил!

Линдси97

Новый член

В объявлениях есть полный держатель предохранителей.

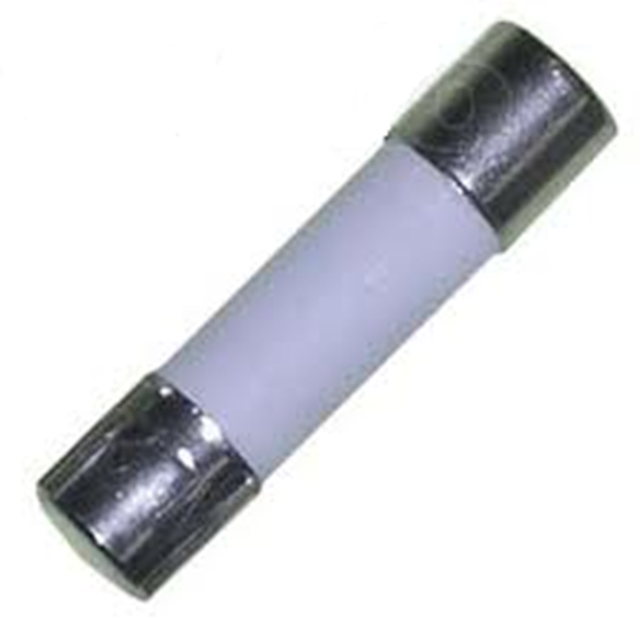

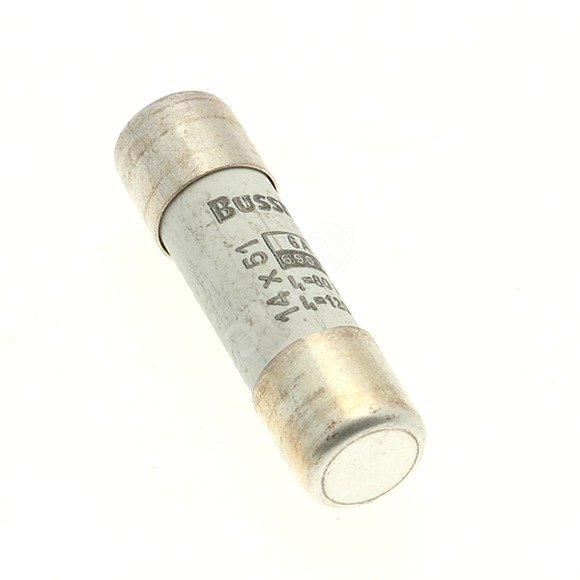

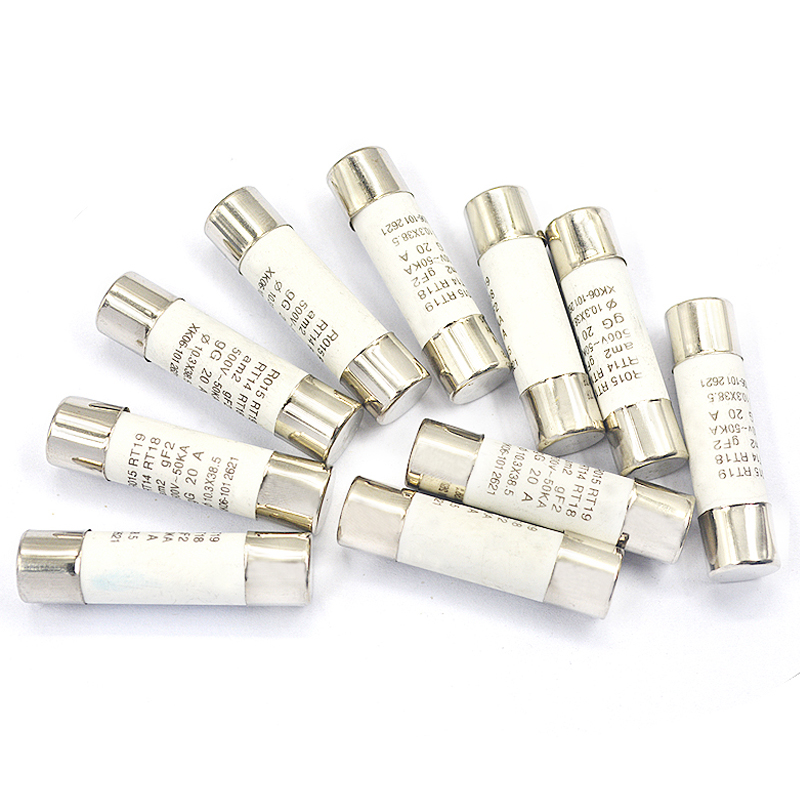

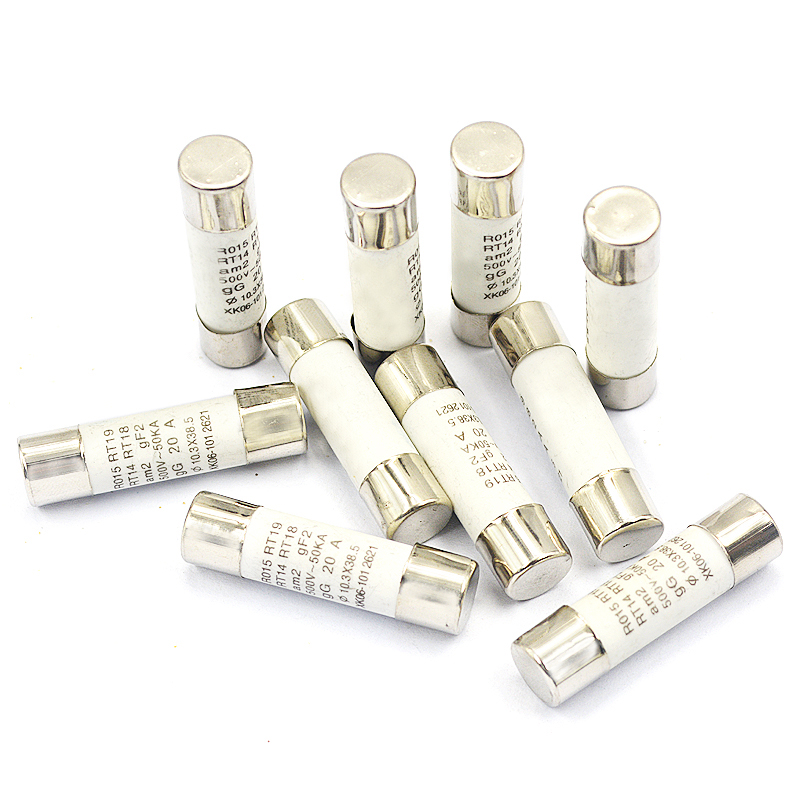

Не могли бы вы, ребята, обсудить, почему бы вам не приобрести плавкий предохранитель с задержкой срабатывания, и чем отличаются керамические предохранители. Никогда не продавал и не хранил керамику в нашем семейном магазине запчастей.

Тройной Джим

Известный участник

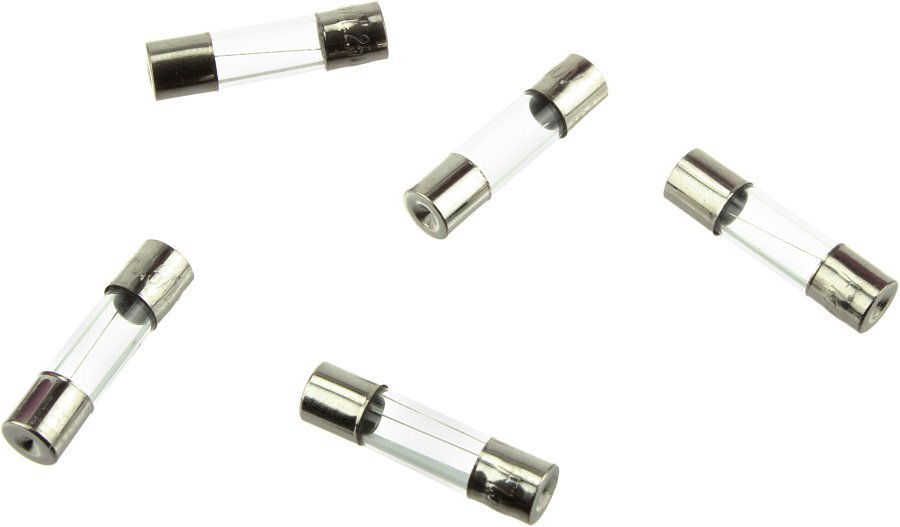

Вы можете указать этот номер детали (F03A125V30A) на сайте www.octopart.com и просмотреть варианты. Похоже, что упаковка из 5 штук стоит около 8 долларов.
