Ford Scorpio | Проверка реле топливного насоса

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).

ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.


3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

automn.ru

Предохранители и реле Ford Scorpio 2 (1995-1998)

1Реле прерывистого режима работы очистителя заднего стекла
2Реле прерывистого режима работы очистителя лобового стекла
3Реле ближнего света фар
4Реле обогревателя заднего стекла
5
6Реле лампы освещения салона
7Реле дальнего света фар
8
9
10Реле 1 противотуманных фар
11Реле звукового сигнала
12Реле выключателя запрещения запуска
13Реле электропривода стеклоподъемников
14Перемычка
15Реле системы освещения в дневное время
F1(15A) Противотуманные фары, подогреватели зеркал заднего вида на дверях
F2(5A) Передние габариты, лампы подсветки номерного знака
F3(10A) Выключатель освещения
F4(10A) Правая фара-ближний свет, корректор фар
F5(10A) Ближний свет-левая фара
F6(30A) Электропривод сиденья
F7(25A) Омыватель/ очиститель лобового стекла, омыватели фар
F8(5A) Аудиосистема, блок управления противоугонной системы
F9(15A) Звуковой сигнал
F10(10A) Дальний свет — левая фара
F11(10A) Дальний свет- правая фара
F12(5A) Передний габарит-правый
F13(20A) Замок зажигания
F14(15A) Стоп-сигналы, система поддержания скорости, система управления КПП
F15(75A) Задние противотуманные фонари
F16(75A) Блоки управления
F17(75A) Блоки управления
F18(10A) —
F19(20A) Омыватель фар
F20(20A) Обогреватель заднего стекла
F21(10A) Обогреватели зеркал заднего вида на дверях

F22                                                                         (20A) Центральный замок

F23                                    (5A) Подсветка комбинации приборов, часы, лампы подсветки номерного знака

F24                                                          (10A)Лампы освещения салона, аудиосистема

F25(30A) Электропривод стеклоподъемников, многофункциональный блок управления
F26(30A) Электропривод стеклоподъемников- перед. Электропривод сидений, электропривод зеркал заднего вида на дверях
F27(10A) Система SRS, система ABS
F28(30A) Люк, электропривод стеклоподъемников- зад.
F29(25A) Электродвигатель вентилятора отопителя

base-ex.com

Ford Scorpio | Предохранители и реле

14.2. Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

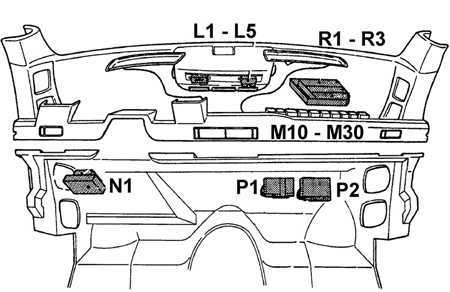

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

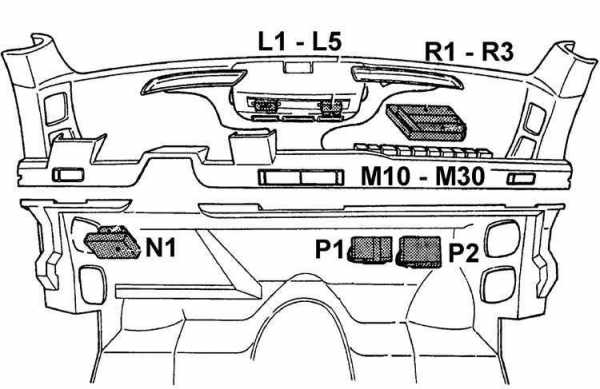

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части
панели приборов,
М1–М10 – на кронштейне за панелью
приборов со стороны вещевого ящика,
N1 – на кронштейне под панелью приборов
со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира,
R1–R3 – на кронштейне под панелью приборов со стороны пассажира,
S1 – на левой вертикальной панели моторного отсека

L1

Световая сигнализация

L2

Задняя противотуманная фара

L3

Реле времени (в автомобилях с автоматической коробкой передач)

L4

Топливный насос, кондиционер или вентилятор системы охлаждения

L5

Противоугонная предупредительная сигнализация

М1

Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска

М2

Самоблокирующее реле или топливные форсунки системы впрыска

М3

Обогрев ветрового стекла

М4

Реле времени обогрева ветрового стекла

М5

Вентилятор системы охлаждения

М6

Блокировка насоса

М7

Главное реле противоблокировочного устройства

М8

Электронные модули противоблокировочного устройства

М9

Регулировка дорожного просвета

М10

Контроль холостого хода или кондиционер

N1

Сигнализатор выхода из строя ламп накаливания

Р1

Тормозная система с ABS

Р2

Блок управления системой впрыска топлива

R1

Автоматическое поддержание скорости автомобиля

R2

Предупредительная сигнализация

R3

Сиденья

S1

Управление свечами накаливания дизельного двигателя

Предохранители

Ток, А

Защищаемая цепь

1

20

Левые дальний свет и дополнительная фара

2

20

Правые дальний свет и дополнительная фара

3

10

Левый ближний свет

4

10

Правый ближний свет и корректор фар

5

10

Левый габаритный свет

6

10

Правый габаритный свет

7

15

Освещение салона и номерного знака

8

15

Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета

9

30

Стеклоочиститель фар, замок задней двери

10

20

Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы

11

30

Топливный насос системы впрыска топлива или кондиционер

12

10

Аварийная световая сигнализация

13

30

Обогрев сидений, прикуриватель

14

30

Звуковой сигнал

15

30

Стеклоочистители, стеклоомыватели

16

30

Обогреватели заднего стекла и сидений

17

20

Противотуманные фары

18

30

Вентилятор системы отопления

19

Резервный

20

15

Указатели поворотов, противотуманные задние фонари

21

15

Стоп-сигналы

22

10

Приборы и контроль

23

30

Стеклоподъемник передних дверей и электролюк

24

30

Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I

Цепь зажигания

№ II

Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением

№ III

Стеклоподъемники и электролюк

№ IV

Резервное или контрольной лампочки непристегнутых ремней безопасности

№ V

Программатор режима работы стеклоочистителя ветрового стекла

№ VI

Программатор режима работы стеклоочистителя заднего стекла

№ VII

Стеклоомыватели фар

№ VIII

Временный выключатель освещения салона автомобиля

№ IX

Регулировка сидений

№ X

Фары

№ XI

Вспомогательное реле режима работы двигателя

№ XII

Реле блокировки стартера

А

Резерв

В

Радиоприемник

С

Звуковой сигнал

D

Замок задней двери

Е

Резерв

F

Ближний свет фар

G

Обогреватели сидений

H

Передние противотуманные фары

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет

Ток, А

Защищаемая цепь

Черный

20

Топливный насос системы впрыска топлива

Розовый

30

Вентилятор системы охлаждения

Желтый

20

Система ABS

Зеленый

30

Насос системы ABS

Коричневый

30

Обогрев левой стороны ветрового стекла

Коричневый

30

Обогрев правой стороны ветрового стекла

Серый

20

Регулировка переднего сиденья

Оранжевый

20

Регулировка дорожного просвета

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

1 – дополнительный блок предохранителей,

2 – дополнительный блок реле под панелью приборов,

3 – главный блок предохранителей,

4 – дополнительный блок реле в моторном отсеке


Главный блок предохранителей и реле


Предохранители

Ток, А

Защищаемая цепь

1

15

Противотуманные фары

2

5

Габаритный свет левый и освещение номерного знака

3

10

Переключатель света

4

10

Правый габаритный свет и корректор света фар

5

10

Левый ближний свет

6

30

Регулировка сидений

7

25

Стеклоочистители и стеклоомыватели

8

5

Радиоприемник

9

15

Звуковой сигнал

10

15

Дальний свет левый

11

15

Дальний свет правый

12

5

Габаритный свет левый

13

20

Замок зажигания

14

20

Вентилятор системы отопления

15

10

Задний противотуманный фонарь

16

20

Обогреватели сидений

17

20

Прикуриватель

18

Резервный

19

15

Омыватели фар

20

20

Обогреватель заднего стекла

21

10

Зеркало заднего вида с электрообогревом

22

10

Противоугонная сигнализация

23

10

Освещение комбинации приборов

24

15

Центральный замок и освещение салона

25

25

Электролюк

26

30

Электростеклоподъемник передних дверей

27

10

Стоп-сигнал

28

30

Электростеклоподъемник задних дверей

29

10

Указатели поворотов и фонари заднего хода

Реле

R1

Стеклоочиститель задний

R2

Программатор режима работы стеклоочистителя ветрового стекла

R3

Ближний свет

R4

Обогреватель заднего стекла

R5

Временного выключателя освещения салона автомобиля

R6

Дальний свет

R7

Резерв

R8

Омыватель фар

R9

Противотуманные фары

R10

Звуковой сигнал

R11

Реле блокировки стартера у автомобилей с автоматической коробкой передач

R12

Самоблокирующееся реле

R13

Электростеклоподъемник

R14

Резерв

ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

Ток, А

Защищаемая цепь

30

20

Регулировка дорожного просвета

31

3

Блок управления EEC IV

32

30

Антиблокировочное устройство (насос 2)

33

20

Усилитель рулевого управления

34

15

Реле управления режимами работы двигателя

35

30

Вентилятор радиатора

36

3

Блок управления антиблокиробочным устройством

37

20

Управление режимами работы двигателем

38

30

Обогреватель правой стороны ветрового стекла

39

Резервный

40

10

Лямбда-зонд

41

30

Обогреватель левой стороны ветрового стекла

42

15

Топливный насос высокого давления

43

Резервный

44

30

Вентилятор радиатора

45

10

Аварийная световая сигнализация

46

30

Блок управления антиблокиробочным устройством

47

30

Антиблокировочное устройство (насос 1)

I

80

Напряжение к главному блоку предохранителей

II

60

Напряжение к главному блоку предохранителей

III

60

Напряжение к главному блоку предохранителей

IV

50

Свечи накаливания дизельного двигателя

Реле

R16

Антиблокировочное устройство

R17

Топливный насос высокого давления

R18

Обогреватель ветрового стекла

R19

Управление режимами работы двигателем

R20

Регулировка дорожного просвета

R21

Замок зажигания

R22

Вентилятор радиатора (DOCH)

R23

Вентилятор радиатора или кондиционер

R24

Кондиционер

R25

Кондиционер

Расположение дополнительных реле

 Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.

Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.

Реле стеклоподъемника расположено в двери водителя.

Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.

automn.ru

Ford Scorpio | Предохранители и реле

14.2. Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части
панели приборов,
М1–М10 – на кронштейне за панелью
приборов со стороны вещевого ящика,
N1 – на кронштейне под панелью приборов
со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира,
R1–R3 – на кронштейне под панелью приборов со стороны пассажира,
S1 – на левой вертикальной панели моторного отсека

L1

Световая сигнализация

L2

Задняя противотуманная фара

L3

Реле времени (в автомобилях с автоматической коробкой передач)

L4

Топливный насос, кондиционер или вентилятор системы охлаждения

L5

Противоугонная предупредительная сигнализация

М1

Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска

М2

Самоблокирующее реле или топливные форсунки системы впрыска

М3

Обогрев ветрового стекла

М4

Реле времени обогрева ветрового стекла

М5

Вентилятор системы охлаждения

М6

Блокировка насоса

М7

Главное реле противоблокировочного устройства

М8

Электронные модули противоблокировочного устройства

М9

Регулировка дорожного просвета

М10

Контроль холостого хода или кондиционер

N1

Сигнализатор выхода из строя ламп накаливания

Р1

Тормозная система с ABS

Р2

Блок управления системой впрыска топлива

R1

Автоматическое поддержание скорости автомобиля

R2

Предупредительная сигнализация

R3

Сиденья

S1

Управление свечами накаливания дизельного двигателя

Предохранители

Ток, А

Защищаемая цепь

1

20

Левые дальний свет и дополнительная фара

2

20

Правые дальний свет и дополнительная фара

3

10

Левый ближний свет

4

10

Правый ближний свет и корректор фар

5

10

Левый габаритный свет

6

10

Правый габаритный свет

7

15

Освещение салона и номерного знака

8

15

Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета

9

30

Стеклоочиститель фар, замок задней двери

10

20

Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы

11

30

Топливный насос системы впрыска топлива или кондиционер

12

10

Аварийная световая сигнализация

13

30

Обогрев сидений, прикуриватель

14

30

Звуковой сигнал

15

30

Стеклоочистители, стеклоомыватели

16

30

Обогреватели заднего стекла и сидений

17

20

Противотуманные фары

18

30

Вентилятор системы отопления

19

Резервный

20

15

Указатели поворотов, противотуманные задние фонари

21

15

Стоп-сигналы

22

10

Приборы и контроль

23

30

Стеклоподъемник передних дверей и электролюк

24

30

Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I

Цепь зажигания

№ II

Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением

№ III

Стеклоподъемники и электролюк

№ IV

Резервное или контрольной лампочки непристегнутых ремней безопасности

№ V

Программатор режима работы стеклоочистителя ветрового стекла

№ VI

Программатор режима работы стеклоочистителя заднего стекла

№ VII

Стеклоомыватели фар

№ VIII

Временный выключатель освещения салона автомобиля

№ IX

Регулировка сидений

№ X

Фары

№ XI

Вспомогательное реле режима работы двигателя

№ XII

Реле блокировки стартера

А

Резерв

В

Радиоприемник

С

Звуковой сигнал

D

Замок задней двери

Е

Резерв

F

Ближний свет фар

G

Обогреватели сидений

H

Передние противотуманные фары

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет

Ток, А

Защищаемая цепь

Черный

20

Топливный насос системы впрыска топлива

Розовый

30

Вентилятор системы охлаждения

Желтый

20

Система ABS

Зеленый

30

Насос системы ABS

Коричневый

30

Обогрев левой стороны ветрового стекла

Коричневый

30

Обогрев правой стороны ветрового стекла

Серый

20

Регулировка переднего сиденья

Оранжевый

20

Регулировка дорожного просвета

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

1 – дополнительный блок предохранителей,

2 – дополнительный блок реле под панелью приборов,

3 – главный блок предохранителей,

4 – дополнительный блок реле в моторном отсеке


Главный блок предохранителей и реле


Предохранители

Ток, А

Защищаемая цепь

1

15

Противотуманные фары

2

5

Габаритный свет левый и освещение номерного знака

3

10

Переключатель света

4

10

Правый габаритный свет и корректор света фар

5

10

Левый ближний свет

6

30

Регулировка сидений

7

25

Стеклоочистители и стеклоомыватели

8

5

Радиоприемник

9

15

Звуковой сигнал

10

15

Дальний свет левый

11

15

Дальний свет правый

12

5

Габаритный свет левый

13

20

Замок зажигания

14

20

Вентилятор системы отопления

15

10

Задний противотуманный фонарь

16

20

Обогреватели сидений

17

20

Прикуриватель

18

Резервный

19

15

Омыватели фар

20

20

Обогреватель заднего стекла

21

10

Зеркало заднего вида с электрообогревом

22

10

Противоугонная сигнализация

23

10

Освещение комбинации приборов

24

15

Центральный замок и освещение салона

25

25

Электролюк

26

30

Электростеклоподъемник передних дверей

27

10

Стоп-сигнал

28

30

Электростеклоподъемник задних дверей

29

10

Указатели поворотов и фонари заднего хода

Реле

R1

Стеклоочиститель задний

R2

Программатор режима работы стеклоочистителя ветрового стекла

R3

Ближний свет

R4

Обогреватель заднего стекла

R5

Временного выключателя освещения салона автомобиля

R6

Дальний свет

R7

Резерв

R8

Омыватель фар

R9

Противотуманные фары

R10

Звуковой сигнал

R11

Реле блокировки стартера у автомобилей с автоматической коробкой передач

R12

Самоблокирующееся реле

R13

Электростеклоподъемник

R14

Резерв

ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

Ток, А

Защищаемая цепь

30

20

Регулировка дорожного просвета

31

3

Блок управления EEC IV

32

30

Антиблокировочное устройство (насос 2)

33

20

Усилитель рулевого управления

34

15

Реле управления режимами работы двигателя

35

30

Вентилятор радиатора

36

3

Блок управления антиблокиробочным устройством

37

20

Управление режимами работы двигателем

38

30

Обогреватель правой стороны ветрового стекла

39

Резервный

40

10

Лямбда-зонд

41

30

Обогреватель левой стороны ветрового стекла

42

15

Топливный насос высокого давления

43

Резервный

44

30

Вентилятор радиатора

45

10

Аварийная световая сигнализация

46

30

Блок управления антиблокиробочным устройством

47

30

Антиблокировочное устройство (насос 1)

I

80

Напряжение к главному блоку предохранителей

II

60

Напряжение к главному блоку предохранителей

III

60

Напряжение к главному блоку предохранителей

IV

50

Свечи накаливания дизельного двигателя

Реле

R16

Антиблокировочное устройство

R17

Топливный насос высокого давления

R18

Обогреватель ветрового стекла

R19

Управление режимами работы двигателем

R20

Регулировка дорожного просвета

R21

Замок зажигания

R22

Вентилятор радиатора (DOCH)

R23

Вентилятор радиатора или кондиционер

R24

Кондиционер

R25

Кондиционер

Расположение дополнительных реле

 Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.

Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.

Реле стеклоподъемника расположено в двери водителя.

Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.

automn.ru

Предохранители и реле Ford Scorpio 1985-1994

14.2. Предохранители и реле

РЕЛЕ Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока. Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира. Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки. В отличие от механических выключателей реле могут управляться более чем одним сигналом. Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла. Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле. Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части. Реле привода люка расположено в верхней консоли. ПРЕДОХРАНИТЕЛИ Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса. Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока. В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика. Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя. Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов. В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность. Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару. В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки. РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части панели приборов, М1–М10 – на кронштейне за панелью приборов со стороны вещевого ящика, N1 – на кронштейне под панелью приборов со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира, R1–R3 – на кронштейне под панелью приборов со стороны пассажира, S1 – на левой вертикальной панели моторного отсека

L1

Световая сигнализация

L2

Задняя противотуманная фара

L3

Реле времени (в автомобилях с автоматической коробкой передач)

L4

Топливный насос, кондиционер или вентилятор системы охлаждения

L5

Противоугонная предупредительная сигнализация

М1

Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска

М2

Самоблокирующее реле или топливные форсунки системы впрыска

М3

Обогрев ветрового стекла

М4

Реле времени обогрева ветрового стекла

М5

Вентилятор системы охлаждения

М6

Блокировка насоса

М7

Главное реле противоблокировочного устройства

М8

Электронные модули противоблокировочного устройства

М9

Регулировка дорожного просвета

М10

Контроль холостого хода или кондиционер

N1

Сигнализатор выхода из строя ламп накаливания

Р1

Тормозная система с ABS

Р2

Блок управления системой впрыска топлива

R1

Автоматическое поддержание скорости автомобиля

R2

Предупредительная сигнализация

R3

Сиденья

S1

Управление свечами накаливания дизельного двигателя

Предохранители

Ток, А

Защищаемая цепь

1

20

Левые дальний свет и дополнительная фара

2

20

Правые дальний свет и дополнительная фара

3

10

Левый ближний свет

4

10

Правый ближний свет и корректор фар

5

10

Левый габаритный свет

6

10

Правый габаритный свет

7

15

Освещение салона и номерного знака

8

15

Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета

9

30

Стеклоочиститель фар, замок задней двери

10

20

Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы

11

30

Топливный насос системы впрыска топлива или кондиционер

12

10

Аварийная световая сигнализация

13

30

Обогрев сидений, прикуриватель

14

30

Звуковой сигнал

15

30

Стеклоочистители, стеклоомыватели

16

30

Обогреватели заднего стекла и сидений

17

20

Противотуманные фары

18

30

Вентилятор системы отопления

19

Резервный

20

15

Указатели поворотов, противотуманные задние фонари

21

15

Стоп-сигналы

22

10

Приборы и контроль

23

30

Стеклоподъемник передних дверей и электролюк

24

30

Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I

Цепь зажигания

№ II

Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением

№ III

Стеклоподъемники и электролюк

№ IV

Резервное или контрольной лампочки непристегнутых ремней безопасности

№ V

Программатор режима работы стеклоочистителя ветрового стекла

№ VI

Программатор режима работы стеклоочистителя заднего стекла

№ VII

Стеклоомыватели фар

№ VIII

Временный выключатель освещения салона автомобиля

№ IX

Регулировка сидений

№ X

Фары

№ XI

Вспомогательное реле режима работы двигателя

№ XII

Реле блокировки стартера

А

Резерв

В

Радиоприемник

С

Звуковой сигнал

D

Замок задней двери

Е

Резерв

F

Ближний свет фар

G

Обогреватели сидений

H

Передние противотуманные фары

Дополнительный блок предохранителей Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет

Ток, А

Защищаемая цепь

Черный

20

Топливный насос системы впрыска топлива

Розовый

30

Вентилятор системы охлаждения

Желтый

20

Система ABS

Зеленый

30

Насос системы ABS

Коричневый

30

Обогрев левой стороны ветрового стекла

Коричневый

30

Обогрев правой стороны ветрового стекла

Серый

20

Регулировка переднего сиденья

Оранжевый

20

Регулировка дорожного просвета

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01.1991 ГОДА Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

1 – дополнительный блок предохранителей, 2 – дополнительный блок реле под панелью приборов, 3 – главный блок предохранителей, 4 – дополнительный блок реле в моторном отсеке
Главный блок предохранителей и реле


Предохранители

Ток, А

Защищаемая цепь

1

15

Противотуманные фары

2

5

Габаритный свет левый и освещение номерного знака

3

10

Переключатель света

4

10

Правый габаритный свет и корректор света фар

5

10

Левый ближний свет

6

30

Регулировка сидений

7

25

Стеклоочистители и стеклоомыватели

8

5

Радиоприемник

9

15

Звуковой сигнал

10

15

Дальний свет левый

11

15

Дальний свет правый

12

5

Габаритный свет левый

13

20

Замок зажигания

14

20

Вентилятор системы отопления

15

10

Задний противотуманный фонарь

16

20

Обогреватели сидений

17

20

Прикуриватель

18

Резервный

19

15

Омыватели фар

20

20

Обогреватель заднего стекла

21

10

Зеркало заднего вида с электрообогревом

22

10

Противоугонная сигнализация

23

10

Освещение комбинации приборов

24

15

Центральный замок и освещение салона

25

25

Электролюк

26

30

Электростеклоподъемник передних дверей

27

10

Стоп-сигнал

28

30

Электростеклоподъемник задних дверей

29

10

Указатели поворотов и фонари заднего хода

Реле

R1

Стеклоочиститель задний

R2

Программатор режима работы стеклоочистителя ветрового стекла

R3

Ближний свет

R4

Обогреватель заднего стекла

R5

Временного выключателя освещения салона автомобиля

R6

Дальний свет

R7

Резерв

R8

Омыватель фар

R9

Противотуманные фары

R10

Звуковой сигнал

R11

Реле блокировки стартера у автомобилей с автоматической коробкой передач

R12

Самоблокирующееся реле

R13

Электростеклоподъемник

R14

Резерв
ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

Ток, А

Защищаемая цепь

30

20

Регулировка дорожного просвета

31

3

Блок управления EEC IV

32

30

Антиблокировочное устройство (насос 2)

33

20

Усилитель рулевого управления

34

15

Реле управления режимами работы двигателя

35

30

Вентилятор радиатора

36

3

Блок управления антиблокиробочным устройством

37

20

Управление режимами работы двигателем

38

30

Обогреватель правой стороны ветрового стекла

39

Резервный

40

10

Лямбда-зонд

41

30

Обогреватель левой стороны ветрового стекла

42

15

Топливный насос высокого давления

43

Резервный

44

30

Вентилятор радиатора

45

10

Аварийная световая сигнализация

46

30

Блок управления антиблокиробочным устройством

47

30

Антиблокировочное устройство (насос 1)

I

80

Напряжение к главному блоку предохранителей

II

60

Напряжение к главному блоку предохранителей

III

60

Напряжение к главному блоку предохранителей

IV

50

Свечи накаливания дизельного двигателя

Реле

R16

Антиблокировочное устройство

R17

Топливный насос высокого давления

R18

Обогреватель ветрового стекла

R19

Управление режимами работы двигателем

R20

Регулировка дорожного просвета

R21

Замок зажигания

R22

Вентилятор радиатора (DOCH)

R23

Вентилятор радиатора или кондиционер

R24

Кондиционер

R25

Кондиционер

Расположение дополнительных реле  Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека. Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов. Реле стеклоподъемника расположено в двери водителя. Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.

mashintop.ru

Ford Scorpio | Предохранители и реле

14.2. Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части
панели приборов,
М1–М10 – на кронштейне за панелью
приборов со стороны вещевого ящика,
N1 – на кронштейне под панелью приборов
со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира,
R1–R3 – на кронштейне под панелью приборов со стороны пассажира,
S1 – на левой вертикальной панели моторного отсека

L1

Световая сигнализация

L2

Задняя противотуманная фара

L3

Реле времени (в автомобилях с автоматической коробкой передач)

L4

Топливный насос, кондиционер или вентилятор системы охлаждения

L5

Противоугонная предупредительная сигнализация

М1

Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска

М2

Самоблокирующее реле или топливные форсунки системы впрыска

М3

Обогрев ветрового стекла

М4

Реле времени обогрева ветрового стекла

М5

Вентилятор системы охлаждения

М6

Блокировка насоса

М7

Главное реле противоблокировочного устройства

М8

Электронные модули противоблокировочного устройства

М9

Регулировка дорожного просвета

М10

Контроль холостого хода или кондиционер

N1

Сигнализатор выхода из строя ламп накаливания

Р1

Тормозная система с ABS

Р2

Блок управления системой впрыска топлива

R1

Автоматическое поддержание скорости автомобиля

R2

Предупредительная сигнализация

R3

Сиденья

S1

Управление свечами накаливания дизельного двигателя

Предохранители

Ток, А

Защищаемая цепь

1

20

Левые дальний свет и дополнительная фара

2

20

Правые дальний свет и дополнительная фара

3

10

Левый ближний свет

4

10

Правый ближний свет и корректор фар

5

10

Левый габаритный свет

6

10

Правый габаритный свет

7

15

Освещение салона и номерного знака

8

15

Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета

9

30

Стеклоочиститель фар, замок задней двери

10

20

Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы

11

30

Топливный насос системы впрыска топлива или кондиционер

12

10

Аварийная световая сигнализация

13

30

Обогрев сидений, прикуриватель

14

30

Звуковой сигнал

15

30

Стеклоочистители, стеклоомыватели

16

30

Обогреватели заднего стекла и сидений

17

20

Противотуманные фары

18

30

Вентилятор системы отопления

19

Резервный

20

15

Указатели поворотов, противотуманные задние фонари

21

15

Стоп-сигналы

22

10

Приборы и контроль

23

30

Стеклоподъемник передних дверей и электролюк

24

30

Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I

Цепь зажигания

№ II

Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением

№ III

Стеклоподъемники и электролюк

№ IV

Резервное или контрольной лампочки непристегнутых ремней безопасности

№ V

Программатор режима работы стеклоочистителя ветрового стекла

№ VI

Программатор режима работы стеклоочистителя заднего стекла

№ VII

Стеклоомыватели фар

№ VIII

Временный выключатель освещения салона автомобиля

№ IX

Регулировка сидений

№ X

Фары

№ XI

Вспомогательное реле режима работы двигателя

№ XII

Реле блокировки стартера

А

Резерв

В

Радиоприемник

С

Звуковой сигнал

D

Замок задней двери

Е

Резерв

F

Ближний свет фар

G

Обогреватели сидений

H

Передние противотуманные фары

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет

Ток, А

Защищаемая цепь

Черный

20

Топливный насос системы впрыска топлива

Розовый

30

Вентилятор системы охлаждения

Желтый

20

Система ABS

Зеленый

30

Насос системы ABS

Коричневый

30

Обогрев левой стороны ветрового стекла

Коричневый

30

Обогрев правой стороны ветрового стекла

Серый

20

Регулировка переднего сиденья

Оранжевый

20

Регулировка дорожного просвета

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

1 – дополнительный блок предохранителей,

2 – дополнительный блок реле под панелью приборов,

3 – главный блок предохранителей,

4 – дополнительный блок реле в моторном отсеке


Главный блок предохранителей и реле


Предохранители

Ток, А

Защищаемая цепь

1

15

Противотуманные фары

2

5

Габаритный свет левый и освещение номерного знака

3

10

Переключатель света

4

10

Правый габаритный свет и корректор света фар

5

10

Левый ближний свет

6

30

Регулировка сидений

7

25

Стеклоочистители и стеклоомыватели

8

5

Радиоприемник

9

15

Звуковой сигнал

10

15

Дальний свет левый

11

15

Дальний свет правый

12

5

Габаритный свет левый

13

20

Замок зажигания

14

20

Вентилятор системы отопления

15

10

Задний противотуманный фонарь

16

20

Обогреватели сидений

17

20

Прикуриватель

18

Резервный

19

15

Омыватели фар

20

20

Обогреватель заднего стекла

21

10

Зеркало заднего вида с электрообогревом

22

10

Противоугонная сигнализация

23

10

Освещение комбинации приборов

24

15

Центральный замок и освещение салона

25

25

Электролюк

26

30

Электростеклоподъемник передних дверей

27

10

Стоп-сигнал

28

30

Электростеклоподъемник задних дверей

29

10

Указатели поворотов и фонари заднего хода

Реле

R1

Стеклоочиститель задний

R2

Программатор режима работы стеклоочистителя ветрового стекла

R3

Ближний свет

R4

Обогреватель заднего стекла

R5

Временного выключателя освещения салона автомобиля

R6

Дальний свет

R7

Резерв

R8

Омыватель фар

R9

Противотуманные фары

R10

Звуковой сигнал

R11

Реле блокировки стартера у автомобилей с автоматической коробкой передач

R12

Самоблокирующееся реле

R13

Электростеклоподъемник

R14

Резерв

ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

Ток, А

Защищаемая цепь

30

20

Регулировка дорожного просвета

31

3

Блок управления EEC IV

32

30

Антиблокировочное устройство (насос 2)

33

20

Усилитель рулевого управления

34

15

Реле управления режимами работы двигателя

35

30

Вентилятор радиатора

36

3

Блок управления антиблокиробочным устройством

37

20

Управление режимами работы двигателем

38

30

Обогреватель правой стороны ветрового стекла

39

Резервный

40

10

Лямбда-зонд

41

30

Обогреватель левой стороны ветрового стекла

42

15

Топливный насос высокого давления

43

Резервный

44

30

Вентилятор радиатора

45

10

Аварийная световая сигнализация

46

30

Блок управления антиблокиробочным устройством

47

30

Антиблокировочное устройство (насос 1)

I

80

Напряжение к главному блоку предохранителей

II

60

Напряжение к главному блоку предохранителей

III

60

Напряжение к главному блоку предохранителей

IV

50

Свечи накаливания дизельного двигателя

Реле

R16

Антиблокировочное устройство

R17

Топливный насос высокого давления

R18

Обогреватель ветрового стекла

R19

Управление режимами работы двигателем

R20

Регулировка дорожного просвета

R21

Замок зажигания

R22

Вентилятор радиатора (DOCH)

R23

Вентилятор радиатора или кондиционер

R24

Кондиционер

R25

Кондиционер

Расположение дополнительных реле

 Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.

Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.

Реле стеклоподъемника расположено в двери водителя.

Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.

automn.ru

Ford Scorpio | Главное реле впрыска и реле топливного насоса

5.2.3.2. Главное реле впрыска и реле топливного насоса
ОБЩИЕ СВЕДЕНИЯ

Проверка главного реле (1988-89 гг.)

1, 2, 3, 4. Контакты

Проверка главного реле (после 1990 г.)

1, 2, 3, 4. Контакты

Проверка

Проверка реле топливного насоса

1. Реле топливного насоса

2. Подколенник

3. Боковина


ПОРЯДОК ВЫПОЛНЕНИЯ
1. В электрическую цепь топливной системы включены два реле. Сначала проверьте наличие напряжения от батареи на главном реле, а затем на реле топливного насоса.
2. Отсоедините главное реле от разъема, затем включите зажигание (двигатель не запускайте) и проверьте наличие напряжения от батареи.
3. Если напряжение от батареи есть, то поставьте главное реле на место и проверьте наличие напряжения от батареи на реле топливного насоса. Реле находится на брызговике колесной ниши со стороны водителя.
4. Если напряжение от батареи присутствует на обоих реле, то проверьте сами реле.

ГЛАВНОЕ РЕЛЕ

Проверка главного реле с запитыванием контактов (1988-89 гг.)

1, 2, 3, 4. Контакты

1. Омметр

Проверка главного реле с запитыванием контактов (после 1990 г.)

1. Омметр

2. Батарея


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Омметром проверьте целостность цепи между контактами 1 и 3 (см. рис. Проверка главного реле с запитыванием контактов (1988-89 гг.)). Между контактами 2 и 4 омметр должен показывать разрыв.
2. На выводы 1 и 3 подайте напряжение от батареи.
3. Между выводами 2 и 4 должна быть замкнутая цепь.
4. Если результаты испытаний отличаются, то реле замените.
ВКЛЮЧЕНИЕ ТОПЛИВНОГО НАСОСА
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Омметром (1) проверьте целостность цепи (2) между выводами +В1 и FPR и +В2 и FP.
2. Между контактами +В и PR омметр должен показывать разрыв.
3. На выводы +В1 и FPR подайте напряжение от батареи.
4. Теперь между выводами +В и FP должна быть замкнутая цепь. Если результаты испытаний отличаются, то реле замените.

РЕЛЕ ВКЛЮЧЕНИЯ ТОПЛИВНОГО НАСОСА (1996 г.)

Проверка реле топливного насоса с запитыванием катушки

1. Омметр

2. Замкнутая цепь

3. Батарея

Проверка реле топливного насоса (1996 г.)

1, 2, 3, 4, 5, 6. Контакты

1. Разомкнутая цепь

2. Замкнутая цепь


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Между выводами 3 и 5 должна быть замкнутая цепь (см. рис. Проверка реле топливного насоса (1996)).
2. Между выводами 3 и 5 омметр должен показать сопротивление 80 Ом.
3. На выводы 1 и 5 подайте напряжение от батареи.
4. Между выводами 1 и 2 должно быть напряжение от батареи, а между выводами 3 и 5 должна быть замкнутая цепь.
5. Если результаты испытаний отличаются, то реле замените.

РЕЛЕ ЦЕПИ ТОПЛИВНОГО НАСОСА (1988-94 г.г.)

Проверка реле цепи топливного насоса с запитыванием катушки (1988-94 г.г.)

1. Омметр

2. Замкнутая цепь

3. Батарея


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте наличие цепи между контактами ST и E1 (см. рис. Проверка реле цепи топливного насоса с запитыванием катушки (1988-94 гг. ), а также между выводами +В и FC.
2. Между выводами +В и FP омметр должен показывать разрыв.
3. На выводы ST и E1 подайте напряжение от батареи.
4. Между выводами +В и FP должна быть замкнутая цепь. Если результаты испытаний отличаются, то реле замените.

РЕЛЕ ЦЕПИ ТОПЛИВНОГО НАСОСА (1995 г.)

Порядок проверки аналогичен проверке главного реле (см. выше).

СОПРОТИВЛЕНИЕ РЕЗИСТОРА НАСОСА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Сопротивление резистора насоса должно быть 0,73 Ом при нормальной температуре.
2. В противном случае резистор замените.

automn.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
