Сигнализации и защита от угона автомобилей Форд

Форд фокус разных поколений постоянно находится в верхних строчках рейтинга угоняемых автомобилей. В этой статье мы дадим рекомендации по выбору сигнализаций, иммобилайзеров для моделей Форд.


Защита от угона автомобилей FORD.

Форд фокус разных поколений постоянно находится в верхних строчках рейтинга угоняемых автомобилей. Вероятность найти угнанный автомобиль, практически, нулевая, поскольку машина тут же разбирается на запчасти. Что самое интересное, Санкт-Петербург очень часто лидирует в рейтинге, хотя, казалось бы, завод рядом. Просто доля Форд на рынке северной столицы больше, нежели в Москве, и соответственно, потребность в дешёвых запчастях выше. Существенно реже угоняются Kuga, Explorer и Mondeo.

Мои рекомендации будут, в-основном, относиться к Фокусу, но, я полагаю, будут интересны и для обладателей других моделей.

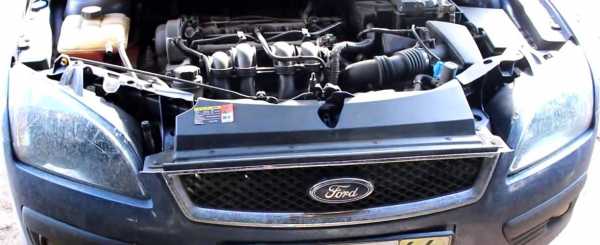

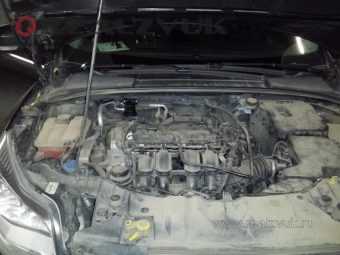

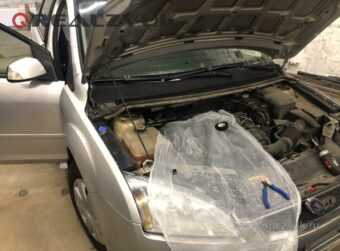

Итак, начнём со слабых мест. Первое слабое место FF – капот, точнее, замок капота. В последнем рестайлинге вопрос был, отчасти решён, добраться до механизма стало гораздо сложнее, да и дистанция от решётки до замка увеличилась.

Надо помнить, что угонщик будет стараться попасть в подкапотное пространство, чтобы скинуть клемму аккумулятора и деактивировать штатную охранную систему и клаксон сигнализации.

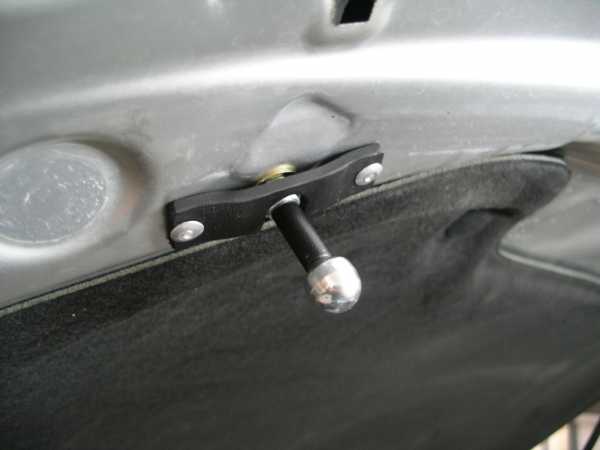

Разумным решением, в плане защиты, будет установка замка на капот. Либо, с механическим управлением, либо электромеханический вариант. Для 3 поколения фокуса (и для 2 при условии установки за поперечную балку) вполне подойдёт модель с установкой в штатные места. Например, ProsecurityLock.

А для моделей 1 и 2 поколения рекомендуем всё-таки сместить крепление вглубь и использовать замки DefenTime.

Вторым слабым местом, является возможность прописать дополнительный ключ через OBDII сервисный разъём. Цель понятна- нужно обойти штатный иммобилайзер. Используются и другие схожие устройства, но точка подключения буте там же.

Самое просто решение данной проблемы – посетить официального дилера и поставить запрет на возможность прописать дополнительный ключ. Почему-то дилеры не всегда хотят это делать, я бы это предлагал по умолчанию для каждого клиента.

Перепиновка OBD разъёма с изготовлением переходника или отключение сервисного разъёма в режиме охраны – тоже действенные решения.

Понятно, что если установить дополнительный иммобилайзер или автосигнализацию на Форд, то хоть прописывай ключи, хоть не прописывай, автомобиль не уедет.



Иммобилайзеры для Форд

Что касается иммобилайзеров, то мы рекомендуем несколько моделей:

Pandect BT-100, желательно, в паре с дополнительным реле BTR-101 или замком на капот и реле RHM-03BT.

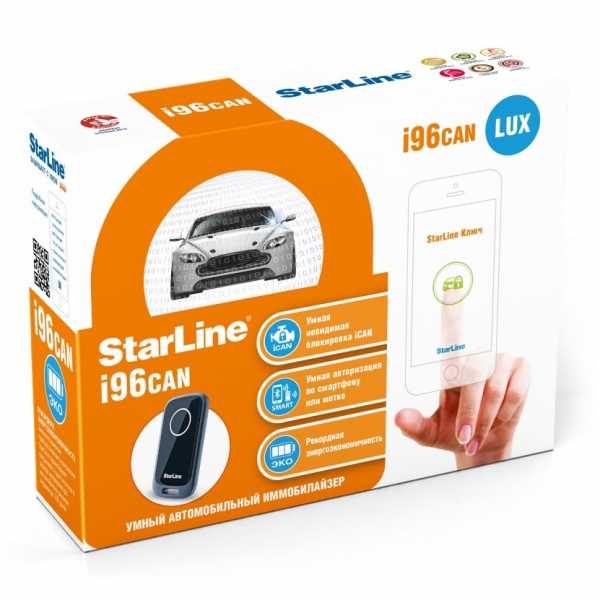

Starline i96, а если конкретно, то i96 lux. Аналогично, по возможности, установить замок на капот. Для моделей 2,1 поколений лучше смотреть на модели i95.

Отдельно хотел бы рассказать про популярную у дилеров систему IGLA.

Да, задумка хороша, но в нашем случае есть много нюансов.

Если мы говорим про модели с авторизацией набором секретного кода, то мы столкнёмся с отсутствием удобных кнопок для Focus 2 поколения (1 поколение не поддерживается). Не думаю, что Вам будет удобно в начале движения несколько раз защёлкивать ремень безопасности или моргать дальним светом.

Поэтому, лучше выбирать модели с метками, или устанавливать модуль IGLA ZVENO. Он позволит добавить две любые кнопки на панели приборов для использования в качестве кода авторизации.

С третьим поколением Focus таких неудобств нет, но кнопки лучше выбирать такие, какие Вы будете постоянно использовать. Затёртая кнопка заднего правого стеклоподъёмника будет вызывать подозрения. Ну и модуль Zveno так же можно установить. Что важно, игла плохо умеет глушить двигатели экобуст по цифре, поэтому нужно ставить дополнительное аналоговое реле.

Я советую такие модели

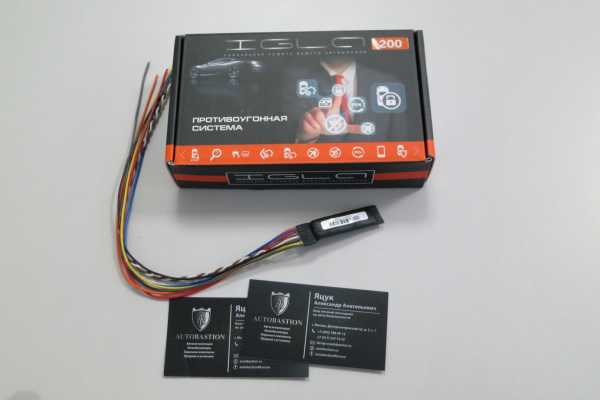

IGLA 220 | 220 LIN с кодовой авторизацией

IGLA 251|251 LIN с кодовой авторизацией и снятием блокировки меткой.

Отдельно, рекомендую добавить в систему реле IGLA TOR. Ведь основной блок, скорее всего, будет выдавать себя аналоговой блокировкой. В-общем, если делать всё как задумывалось производителем, получается достаточно дорогой, но надёжный вариант.



Сигнализации Форд

Что касается автосигнализаций для Форд и Форд Фокус, то тут выбор будет ограничен, скорее Вашим бюджетом. Хочу отметить три момента.

Первый касается закрытия центрального замка при начале движения. Если у Вашего автомобиля нет такой функции, то любой иммобилайзер или автосигнализация Pandora, Starline справятся с этой задачей. Удобно и надёжно.

Второй момент связан с тем, что основной блок сигнализации имеет мало рекомендованных мест для установки. Как следствие, будет легко найден и деактивирован. Поэтому, просто необходимо установить хотя бы одно дополнительное беспроводное скрытое реле. Если основной блок найдут, реле будет продолжать сопротивляться угону.

Третий момент связан с автозапуском. Не секрет, что автосигнализацию часто устанавливают, с прицелом на эту комфортную опцию.

Запуск может быть, как бесключевой (без необходимости прятать второй ключ в автомобиле), так и с использованием второго ключа или его копии (прячется в коробочку ключевого обходчика), и подключается к сигнализации.

Понятно, что если у нас запуск с использованием ключа, то это прямая угроза безопасности. Поэтому, такой вариант можно рассматривать только при установке дополнительного замка на капот с блокировкой двигателя. И не просите у нас сделать ключевой запуск без дополнительных реле, не будем брать “грех на душу”.

Итак, на каких моделях Ford можно реализовать бесключевой автозапуск.

Ford Focus 2 Все комплектации,  включая Start-Stop
Ford Focus 3 Все комплектации, включая Start-Stop

Ford Mondeo - увы, в ожидании.

Ford Kuga 1 - ждём
Ford Kuga 2 - Все комплектации, включая Start-Stop

Ford Explorer IV пока только Pandora и модулем Idatalink Start-CAN
Ford Explorer V только до 2016 года с помощью Idatalink


Для автомобилей с функцией Start-Stop для дистанционного бесключевого запуска потребуется активировать соответствующую функцию запуска с помощью штатного брелка. Это можно сделать у официального дилера.



Автозапуск Форд

Какие модели сигнализаций поддерживают бесключевой запуск.

Starline - все серии с модулем 2CAN-2LIN, однако некоторые модели поддерживаются только 6 серией, но это, скорее, редкость.
Pandora все модели с портом Immo key: Dx90/91, 31XX серии, 1800BT с опциональным модулем запуска, 1900BT/BT 3G, DXL 4970, 4950, 4910.

DXL 3910 увы, только в паре с Idatalink Start-CAN.

Ждём в ближайшее время ещё и самую бюджетную модель Pandora DX50S.



Рекомендуемые сигнализации для Форд

Из Starline я порекомендую

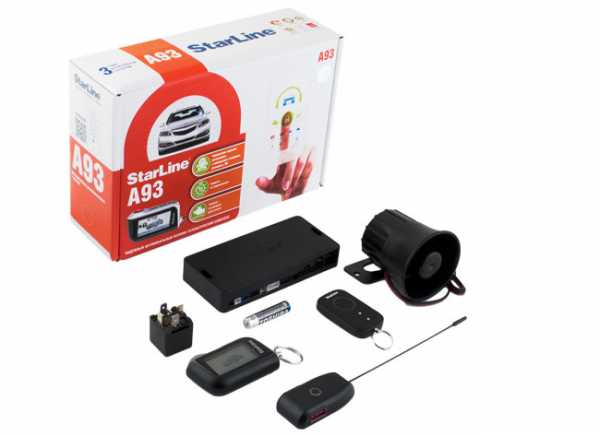

Starline A93 2can-2lin, в паре с R4.

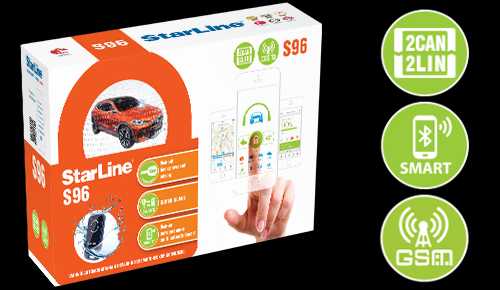

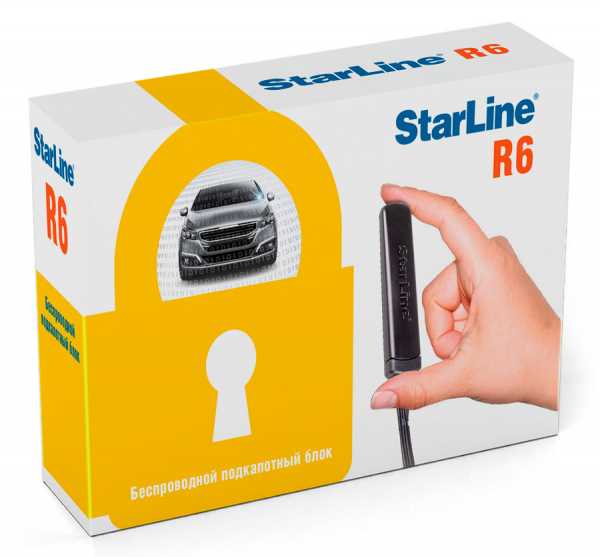

Starline S96BT GSM-GPS   в паре с беспроводным реле блокировки R6.



Из Pandora следующие модели:



Pandora DX90BT, или Pandora DX91BT

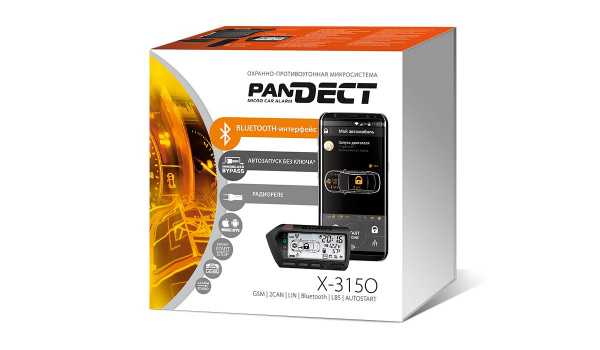

Pandect X-3150 — управление меткой, смартфоном и брелком, скрытое реле в комплекте

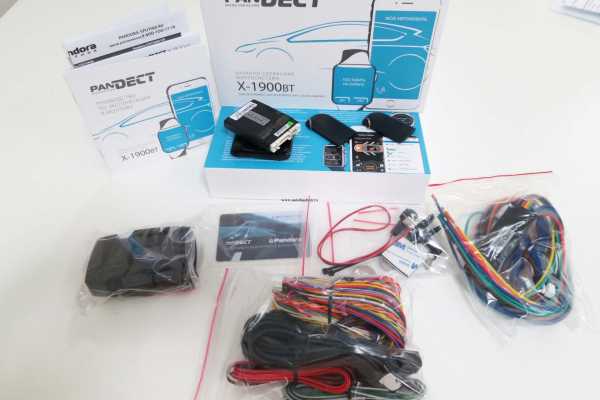

Pandect X-1900BT 3G + Реле BTR-101

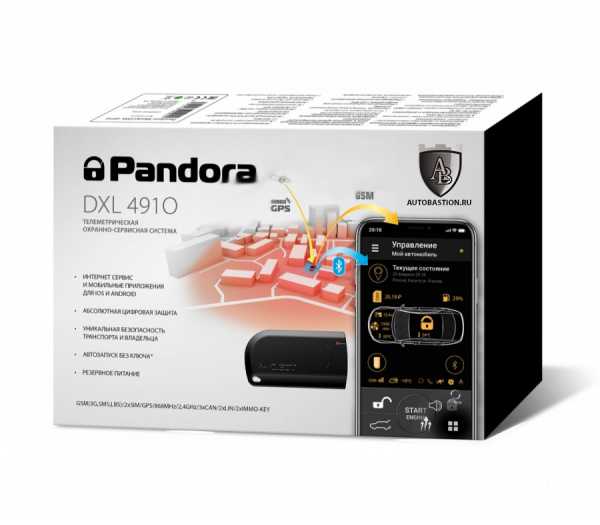

Pandora DXL 4910 + Реле BTR-101

Конечно, не забываем про защиту капота. У Starline для управления замком можно использовать модуль Starline R4|R6, у

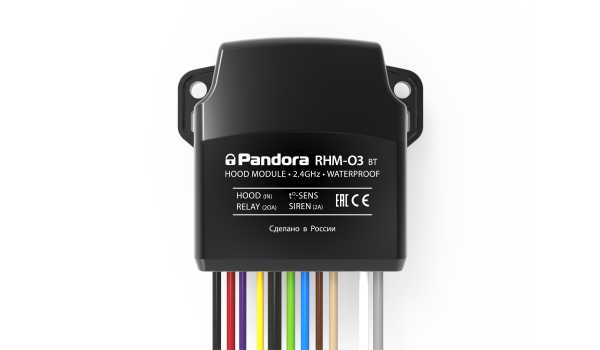

Pandora достаточно дорогой модуль Pandora RHM-03BT. Ну и сами замки Prosecuritylock или DefenTime v5.

Заказывайте установку автосигнализаций, иммобилайзеров и охранных комплексов в нашей компании. Мы накопили большой опыт работы с автомобилями FORD и знаем нюансы установки.

Удачи на дорогах и пусть Ваш автомобиль будет под надёжной защитой.

Автор статьи Яцук Александр.

Наши недавние работы










Получить бесплатную консультацию


Поделитесь, если статья была полезна

Твитнуть

Поделиться

Поделиться

Отправить

autobastion.ru

Сигнализация и защита от угона на Форд Фокус (Ford Focus)

Статистика угона Ford Focus

Ford Focus на протяжении последних лет был одним из самых популярных автомобилей в России. Этому способствовала низкая цена, хорошее качество и надежность автомобиля.

Вместе с этим, он стал и лидером по количеству угонов. По статистике в 2018 году Форд Фокус занимает от 2 до 4 места среди самых угоняемых автомобилей. Основное количество угонов фиксируется в Москве и Санкт-Петербурге. Как правило, угнанный Focus разбирают на запчасти

и реализуют как комплектующие.

Как угоняют Ford Focus?

Угнать Фокус, имеющего только штатные средства охраны преступникам не составляет труда:

  • попасть в автомобиль можно либо свернув личинку, либо просверлив небольшое отверстие рядом с ней;

Читайте "Как просверлили дверь Ford Focus и что же его спасло?" по ссылке, это интересно

  • при помощи даже самой простой «заводилки», подключаемой в диагностический разъем деактивируется штатный иммобилайзер;

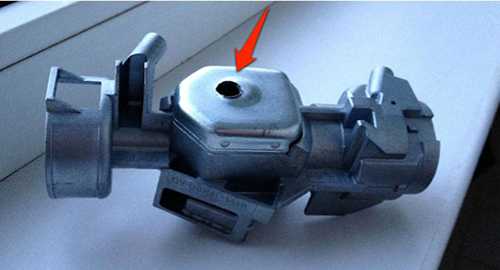

  • разблокировать руль можно просверлив отверстие в нижнем кожухе (как на фото)

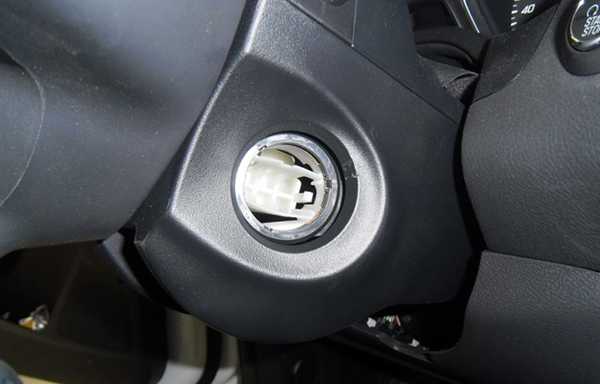

Угонщик не стал сворачивать замок зажигания, а снял нижний пластиковый кожух рулевой колонки и высверлил блокиратор.

или же свернув личинку замка зажигания специальной сверткой;

  • остается соединить нужные провода или же, свернув личинку, завести автомобиль и уехать.

Кстати, если автомобиль имеет систему Старт-Стоп, то угнать его еще проще – после считывания штатного иммобилайзера достаточно нажать на кнопку, и автомобиль заведется.

В случае если Focus имеет недорогую сигнализацию, установленную у дилера, то деактивировать ее угонщику не составит труда в считанные минуты.

Преступники используют кодграбберы и глушилки сигнала, чтобы владелец не был проинформирован об угрозе угона. Также используется прием замены ЭБУ автомобиля на новый с уже прописанными ключами.

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций

целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

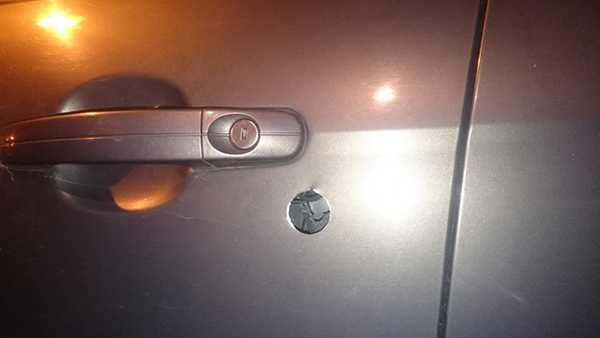

Угонщики сверлят отверстие для того, чтобы открыть дверь

К установке таких устройств следует подходить индивидуально и нестандартно, что создаст дополнительные проблемы для угонщика, а значит повысит шанс, что автомобиль не будет угнан.

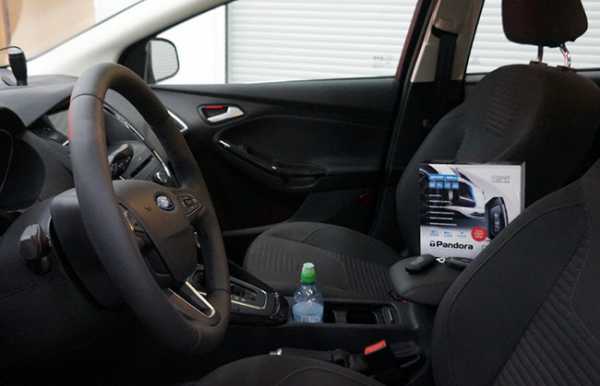

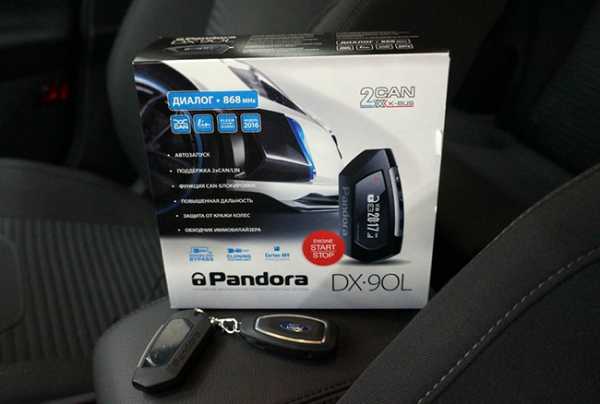

Популярная модель сигнализации для Форд Фокуса Pandora DX-90B

Исключить возможность прописать дополнительный ключ через диагностический разъем можно защитив сам разъем путем блокировки цифровой шины

Более подробно о способах блокировки диагностического разъема мы писали ранее.

Не помешает также дополнительно защитить ЭБУ, установив стальной кожух на него.

Замок данного устройства надежно блокирует вал руля с помощью специальной муфты и стопора, тем самым не позволяя повернуть рулевую колонку. Демонтировать такой блокиратор в короткое время угонщику проблематично, а значит, с большой вероятностью он прекратит попытку угона и покинет автомобиль.

Чтобы деактивировать сирену и удалить установленные блокировки двигателя угонщику нужно лишь отогнуть декоративную решетку радиатора и провернуть штатный замок капота. Для предотвращения подобного, рекомендуем установить внешний электромеханический замок капота.

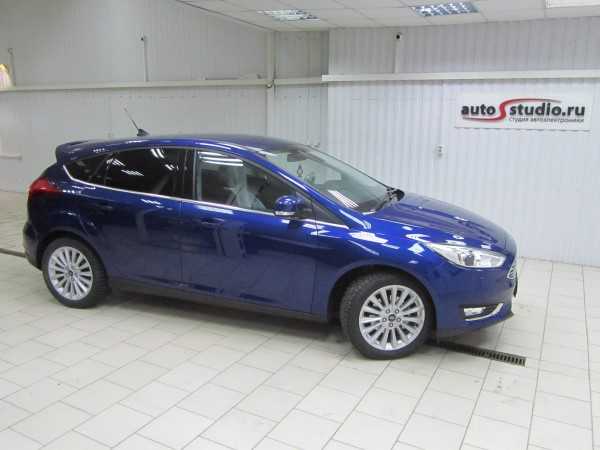

Специалисты Автостудио ведут статистику угонов автомобилей владельцев, обратившихся за установкой охранной системы!

Нами было оборудовано сигнализациями сотни Фокусов, некоторые из них можно увидеть по ссылке.

За период работы было зафиксировано несколько неудачных попыток угона Ford Focus, оборудованных охранными системами в Автостудио.

Вот они:

Попытка 1
Попытка 2
Попытка 3

Владельцев спасло от утраты автомобиля именно то, что угонщики столкнувшись с нештатными системами защиты прекратили попытку угона и оставили автомобиль.

Сигнализация на Ford Focus

На данную модель автомобиля подходят практически все современные сигнализации, представленные на рынке.

Выбор сигнализации зависит от возможностей и предпочтений владельца по ее функционалу.

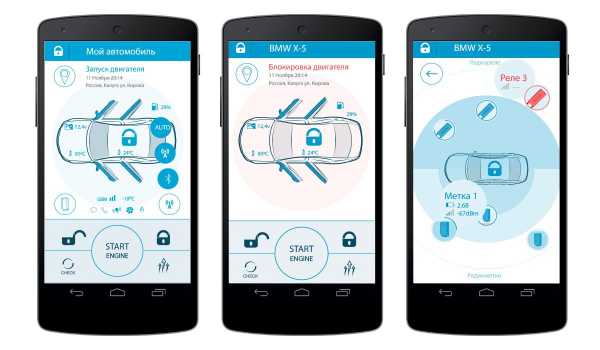

Так, если вы хотите быть всегда в курсе о состоянии защиты вашего автомобиля и получать уведомления на телефон, стоит обратить внимание на модель сигнализации StarLine S96 BT GSM с возможностью управления через бесплатное мобильное приложение.

При ограниченных финансовых средствах, но желании получить максимум удобства при эксплуатации автомобиля, стоит обратить внимание на бюджетные варианты от Старлайн или Пандоры, которые поддерживают автозапуск на Форд Фокус. Это StarLine A93 2CAN+2LIN и Pandora DX-90BT.

Для оптимального подбора сигнализации обратитесь к нашим специалистам, позвонив по телефону.

Автозапуск на Ford Focus

Автозапуск двигателя на Фокусе возможен без использования заводского ключа и внешнего обходчика иммобилайзера, что максимально безопасно и бюджетно. Достаточно установить недорогую сигнализацию, такую как Pandora DX-90.

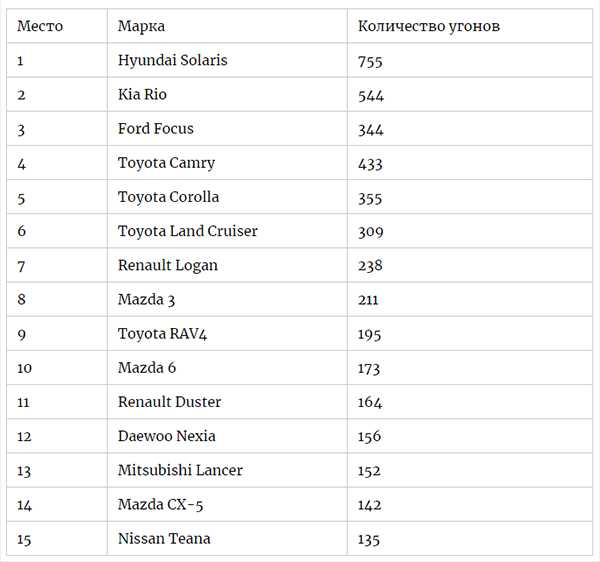

Кстати, какие еще автомобили угоняли в 2018 году?

www.autostudio.ru

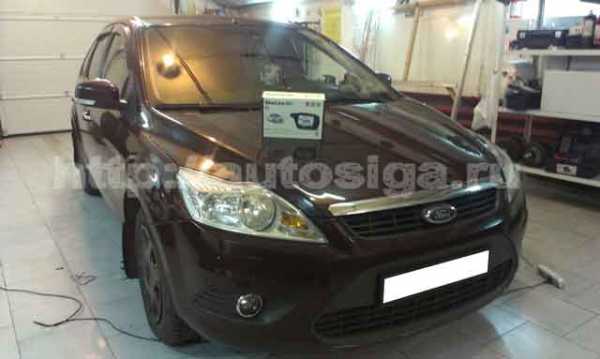

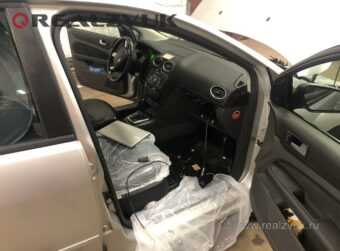

Установка смигнализация StarLine на Ford Focus 2

Точки подключения сигнализации на Ford Focus

Замок зажигания:
+12В – красный
ACC – можно не подключать
Зажигание – зелёный/жёлтый
Стартер – серый/чёрный

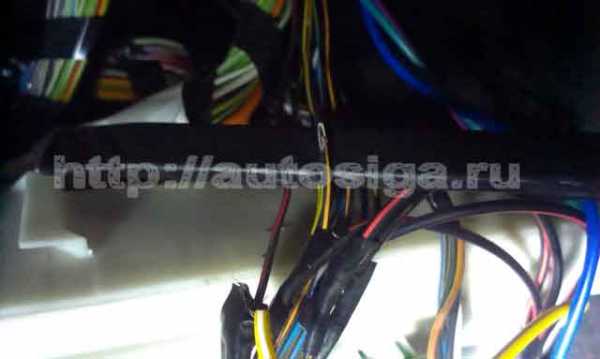

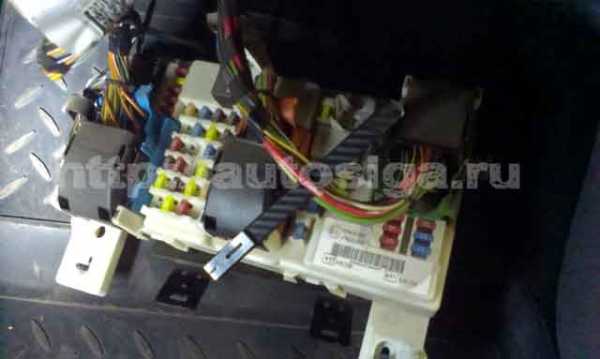

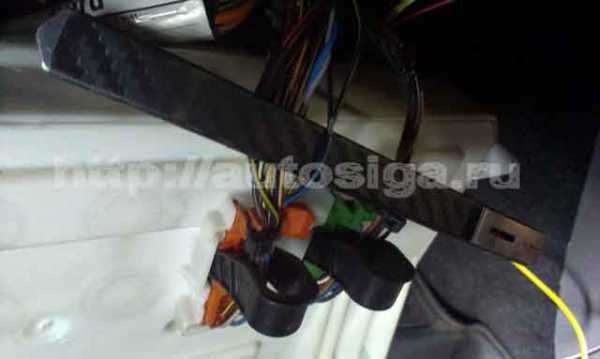

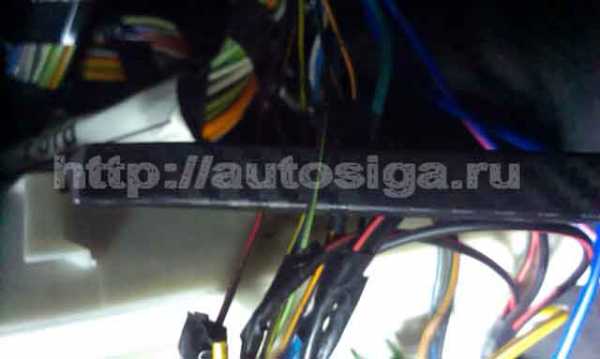

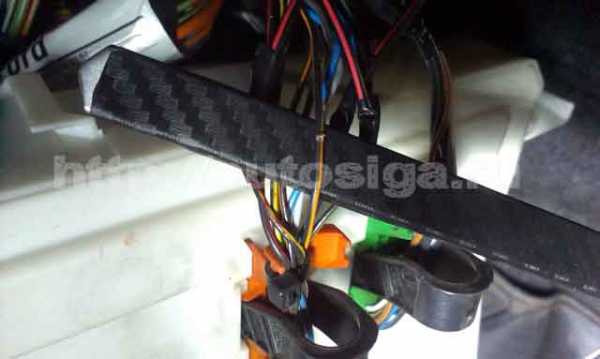

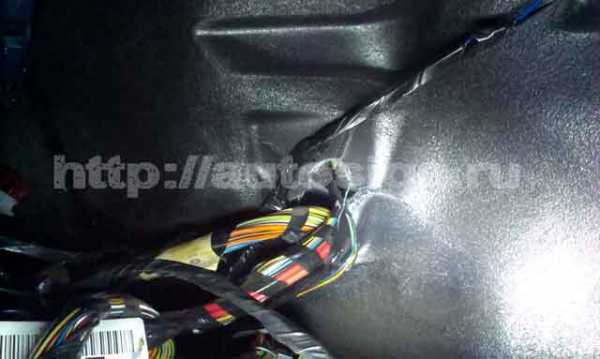

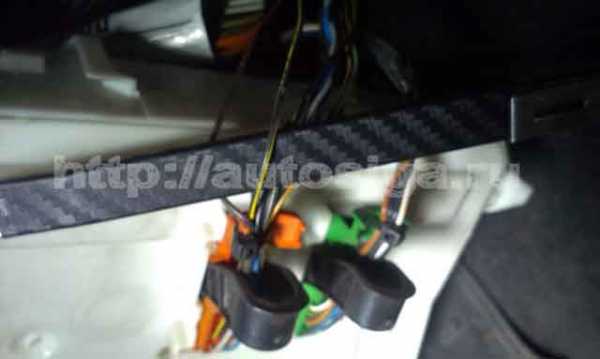

Подключения на блоке BCM за бардачком:
Масса – чёрный в нижнем разъёме
Открытие центрального замка (-) – чёрный/жёлтый в нижнем разъёме
Закрытие центрального замка (-) – чёрный/красный в нижнем разъёме
Левый поворот (+) – синий в нижнем разъёме
Правый поворот (+) – серый в нижнем разъёме
Открытие багажника (-) – белый в верхнем разъёме
Двери (в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт):
водительская – чёрный/жёлтый, 2-ой снизу разъём
передняя пассажирская – чёрный/синий, 2-ой сверху разъём
правая задняя – чёрный/зелёный, нижний разъём
левая задняя – чёрный/оранжевый, 2-ой снизу разъём
Багажник – чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)

Тормоз – на лягушке

Контроль двигателя – припаяться к лампе аккумулятора на панели приборов.

P.S. по форсунке SL A91 перекручивает.

Точки подключения автосигнализации на Ford Focus 2006-2009

На замке зажигания берём силовые провода.
12 Вольт — красный
Зажигание — зелёно/жёлтый
Стартер — серо/красный
АСС — жёлтый

К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)

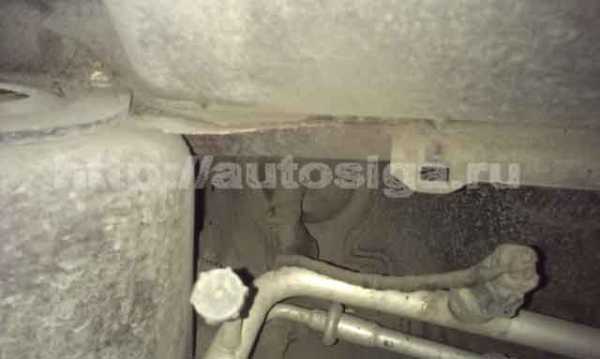

Бензонасос можно найти в правом пороге — зелёно/оранжевый.

Стоп — зел/белый на «лягушке» педали тормоза.

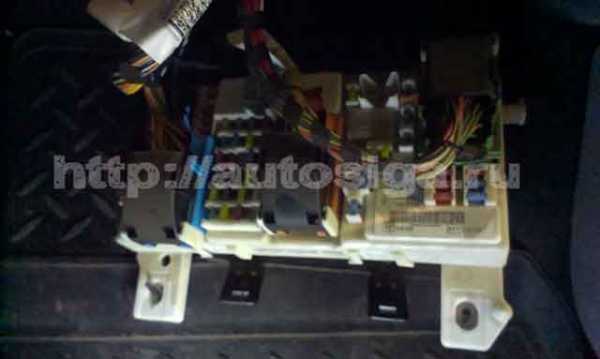

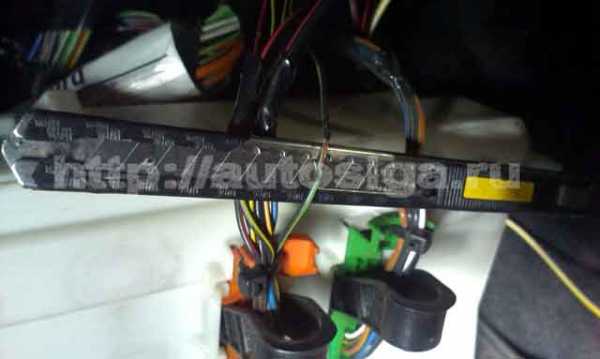

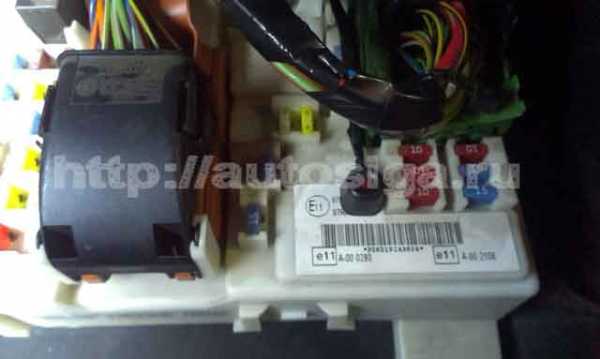

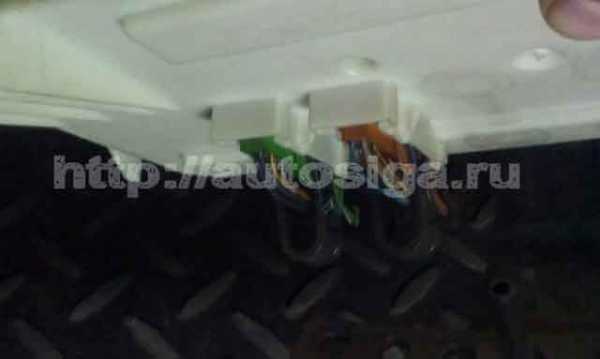

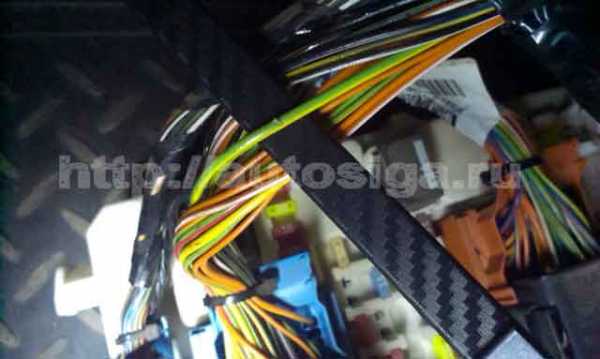

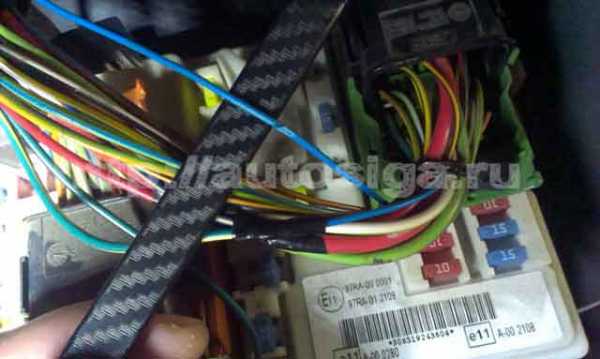

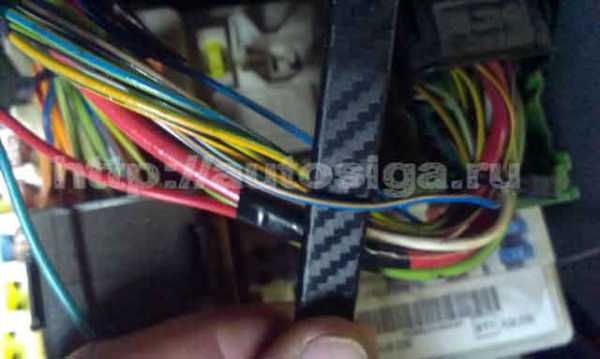

Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя — зел/ч и син/ч).
ЦЗ (управляется минусом) — чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать — закройте все двери, иначе замки не будут закрываться.
Концевики дверей (положительные) — ч/ж (водительский), ч/ор (задний левый), ч/з (задний правый) и ч/син (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет «плюс» при открытии двери (во всяком случае лампочный).
Концевик багажника там же, где все остальные и тоже положительный — ч/кр.

Если есть концевик капота на авто, то можно взять его в соседнем синем разъёме — ч/ж. Он, кстати, тоже положительный.

Для контроля двигателя лучше взять сигнал с форсунки (любой). Правый провод по ходу движения.
Можно попробовать зарядку — розовый провод на генераторе. Но на этом проводе 12 вольт долго появляется. Поэтому, часто некорректно работает автозапуск. По шумам (или напряжению) работает, но при полностью включённой печке (мотор на максимум) опять же некорректно (в случае с шерханами — 100 % не правильно работает).

Если при включении зажигания включается ближний свет, то (чтобы этого не было) на выключателе габаритов перерезать з/кр тонкий и з/ж тонкий.

Точки подключения автосигнализации на Ford Focus 2006

ЦепьЦветРасположение
+ 12VКрасный (толстый)В жгуте к блоку предохранителей, зелёный большой р-ом.
АССЖёлтыйЗамок зажигания
IGN1Зел./жёлт.Замок зажигания
SARTERСерый./чёрн.Горизонтальный жгут за бардачком.
(там же можно сделать блокировку стартера.)
ПоворотыСин./бел.
Син./кр.
В жгуте к блоку предохранителей, зелёный большой р-ом.
Ручник (-)Чёрн./красн.Горизонтальный жгут за бардачком.
ЦЗ (-)Чёрн./зел.Жгут на блок предохранителей, маленький оранжевый р-ом.
Чёрн./оранж.
Концевик багажника (+)Чёрн./красн
Концевик левой передней двери (+)Чёрн./жёлт.
Концевик левой задней двери (+)Чёрн./оранж.
Концевик правой передней двери (+)Чёрн./син.
Концевик правой задней двери (+)Чёрн./зел.
Откр. багажника (-)Чёрн./жёлт.
БензонасосЗел./оранж.В правом пороге.
Контроль работы двигателяФорсунка.
Обходчик иммо StarLine BP-03.
Блок сигнализации удобно расположить под магнитолой. (Что бы снять магнитолу, нужны спец. ключи.)
Открытие багажника с брелка делать смысла нет. При открытии он всё ровно сам не будет открываться, приходиться всё ровно его открывать рукой, а он тяжёлый. Поэтому все концевики дверей и багажника, соединяем через 5 диодов и подаём на сигнализацию, на положительный вход дверей. Тем более, у сигнализации нет положительного входа багажника.
Если при включении зажигания включается ближний свет, то что бы этого не было, на выключателе габаритов перерезать зел/красн тонкий, зел/жёлт тонкий.

realzvuk.ru

Установка сигнализации Форд Фокус недорого в Спб



В городе Санкт-Петербург подключение автосигнализации Ford, как и ее приобретение может быть произведена в нашей мастерской. Сообщите нам о своём желании, и проблема быстро будет решена. Оптимальная цена и качество гарантируется.

Качественный сервис для вашего авто

В нашем автосервисе за время существования уже тысячи машин были дополнены охранными системами разного типа. Отзывы о нас только положительные. Это сертифицированный сервис, даются гарантии, называются цены без переплат. Работа выполняется на уровне, рекомендуемом производителем.

Установка сигнализации Форд фокус – лишь одна из наших услуг. Бывает так, что произошла поломка или при попытке угона сигнализация была повреждена. Мы поможем отключить и ремонт автосигнализаций выполним. Проблем с охранным комплексом не должно возникать у автомобилиста. Для этого создаются сертифицированные мастерские.

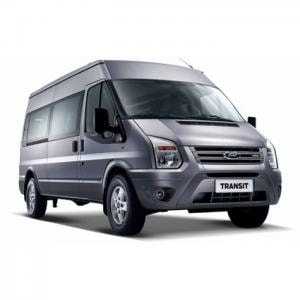

Установка сигнализации Форд транзит – важное событие, долгожданное. Экономить на безопасности кто-то любит, кто-то нет. Много позитивных эмоции дарит такое капиталовложение, как надёжная, многоуровневая охранная система с дополнительными опциями. Подобрать хороший вариант для форд транзит, все устройства, подключить их в нужной последовательности у нас выгодно. Индивидуальные особенности корпуса, салона надо учитывать, если поставлена цель – обхитрить вора, не дать распознать, взломать охранный комплекс. Схема подключения определяется в индивидуальном порядке. Можно купить такой вариант, предложенный производителем, который незаметен и надёжно защищает машину, при этом можно обойтись без дополнений, ведь будет создана база, основа – идеальная защита от угона. Штатная электроника не будет нарушена и в случае, когда производится установка сложной противоугонной системы. Но если хочется автомобиль сменить вскоре, продать, подарить Форд экоспорт, например, старлайн, не запланированы траты – что делать? В этом случае подходит вариант несложный. Можно самую простую охранную систему установить. Новый владелец решит, как быть.

Сигнализация с автозапуском Форд Транзит

Комплексная модернизация, авторские противоугонные системы – это возможность предусмотреть разные варианты, учесть все нюансы. Недорого стоит усложнение исходной системы, замена. По карману всем идеальная защита для Форд фокус. Она долго прослужит без перебоев. Главное – правильное подключение, настройка, хорошие опции и функции, бренд, которому можно доверять и оптимальная стоимость. В нашем сертифицированном автосервисе устанавливаются только проверенные, качественные противоугонные системы, которые отлично себя зарекомендовали.

Выполняется установка сигнализация с автозапуском на форд мондео хорошими специалистами, в вопросе разбирающимися. Используется новейшее оборудование для установки, подключения, настройки, ремонта. Подключение сигнализации на Ford фокус и транзит – работа непростая. Ответственное отношение гарантируется. Получив брелок, можно будет оставить беспокойство в прошлом, не переживать о возможности кражи любимого автомобиля.

Как лучше защитить Ford фьюжн? Какие опасения есть и что придумали воры на этот раз? Надо создать систему, способную остановить самые распространённые варианты преступлений против личного имущества, форд фиеста, куга. Иногда никак без этого не обойтись.

Можно создать любой вариант. Разные модели охранных устройств обеспечивают 100% безопасности для Форд мондео, эксплорер. Мастер предложит доступные варианты, а вы решите, что актуально. Если вы разбираетесь в охранных системах немного и уже составили план действий, нашему сотруднику можно будет сразу преступить к работе, начать разбираться с точками подключения. Редко не подходит какой-либо из выбранных водителем заранее устройств. Иногда случается, но не часто. Это станет ясно сразу. Лучше купить все у нас. Но можно и приобрести все элементы самостоятельно, заранее.

Даже если вы попробуете сами поставить охранную систему, но у вас это не получится по какой-либо причине, к нм можно обратиться с просьбой всё переделать. Стоить это будет опять-таки недорого.

Типичны ситуации:

  • самостоятельно получается сделать лишь часть работы;
  • в другой мастерской устанавливали охранный комплекс, а теперь его надо усложнить, дополнить;
  • какой-то элемент из установленных почему-то не работает.

Купить автомобиль, припарковать его и обнаружить вскоре, что его нет на месте – это неприятно. Ситуация вызывает массу негативных эмоций. Установка автосигнализации Форд и Renault в сертифицированном центре в Санкт-Петербурге решит проблему. Мы знаем, что делать. Цена запрашивается приемлемая за детали и услуги. Установка автосигнализации Форд СПб у нас, как и её модернизация, ремонт будет завершена в сжатые сроки.

avtoiks.ru

Сигнализация на Ford Focus 3

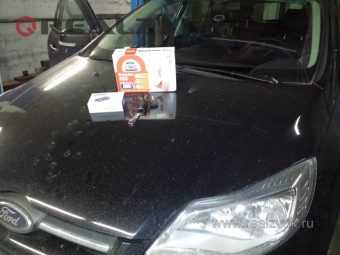

Устанавливаем StarLine А93 на FF3

Наш установочный центр выполняет качественную установку автосигнализации на Ford Focus уже более восьми лет. Мы качественно установим любые автосигнализации на ваш любимый автомобиль. Мы поможем подобрать современную автосигнализацию с CAN модулем для вашего авто.

Автосигнализации с кан модулем позволяют установить автосигнализацию на Форд фокус более качественно и корректно. При установке современной автосигнализации с поддержкой цифровой передачи данных CAN, вмешательство в электропроводку автомобиля минимально. После установки автосигнализации на ваш Ford вы получите такие функции как: подъем стекол при постановке автосигнализации на охрану, двойное запирание дверей и много других полезных охранных и сервисных функций.

Сигнализация на Форд фокус 3

Установлена сигнализация StarLine A93 GSM с управлением с телефона,  также на данном авто реализован бесключевой обход иммобилайзера.

Необходимое время для установки — 4,5 часа

Мы можем предложить установку автосигнализации с дистанционным запуском двигателя. Вы сможете прогревать двигатель перед поездкой, не выходя из дома. Автосигнализации с автозапуском двигателя для Ford Focus идеально согласовываются с автомобилем и делают пользование автомобилем значительно удобным.

Варианты установки сигнализации на FF3

Уточняйте возможность безключевого обхода штатного иммобилайзера на вашем авто по телефону 8(926)427-77-19

BP-03 — это модуль, облегчающий установку систем дистанционного или автоматического запуска двигателя на автомобили, оборудованные системой RFID (radio frequency identification). Система RFID применяется на большинстве современных автомобилей. В штатный ключ зажигания автомобиля встроен транспондер, код которого опрашивается при пуске двигателя ключом

Наши работы с Ford

Посмотрите все наши работы с ford

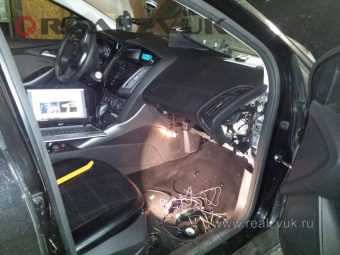

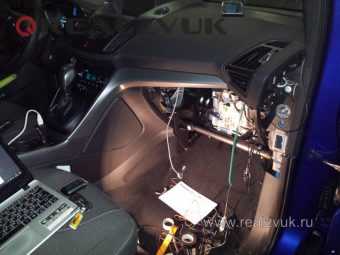

Для снятия подторпедника Ford Focus 3 снимаем левую накладку торпедо (на защелках). Далее отворачиваем 1 саморез крепления подторпедника и снимаем его (на защелках). Разбираем подрулевой кожух Ford Focus 3 (1 саморез и защелки). Предварительно необходимо снять заглушку, закрывающую слот ключа. Для доступа к блоку ВСМ Ford Focus 3 снимаем бардачок. Для этого снимаем правую накладку торпеды, отворачиваем 1 саморез за ней. Далее отворачиваем 2 самореза в верхней части бардачка. Затем снимаем нижнюю накладку блока ВСМ (2 клипсы) и отворачиваем 2 самореза крепления бардачка под ней.


Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле Ford Focus 3, светодиод на правой стойке. Сервисную кнопку устанавливаем в любом удобном месте.

Устанавливаем под капотом

Устанавливаем под капотом Ford Focus 3 сирену, датчик температуры двигателя. Провода прокладываем через штатный уплотнитель с правой стороны моторного щита. Для установки сирены необходимо демонтировать правую блок-фару (крепление на 2 винта).

Основные подключения на Ford Focus 3

Большинство подключений выполняем на разъемах блока ВСМ.  В разъеме С1 подключаем CAN-шину сигнализации. В разъеме С3 подключаем. В разъеме С3 блока ВСМ подключаем цепи зажигания, аксессуаров, альтернативного управления ЦЗ и аварийной сигнализацией.

Для отключения автосвета и магнитолы после дистанционного запуска выполняем подключение в разъеме С2 к проводу концевика двери водителя согласно Схеме 1 и выполняем программирование доп. канала согласно пункту 16 карты монтажа. Для имитации нажатия педали сцепления (на Ford Focus 3 с МКПП) выполняем подключения в жгуте за блоком ВСМ согласно Схеме 2 и выполняем программирование доп. канала согласно пункту 16 карты монтажа. В толстом жгуте над блоком ВСМ подключаем управление стартером Ford Focus 3. В разъеме С5 блока ВСМ подключаем питание сигнализации Старлайн. Для обхода штатного иммобилайзера одеваем рамку модуля обхода BP-03 на замок зажигания

Программируем параметры сигнализации для FF3

Программируем дополнительный канал №2 (для Ford Focus 3 с МКПП и АКПП) и каналы №5 и №6 (для Ford Focus 3 с МКПП) сигнализации согласно Таблице 1 инструкции по установке. Программируем параметры запуска Ford Focus 3 (Таблица 2 инструкции по установке).

Сигнал педали тормоза, а также стояночного тормоза на данном Ford Focus 3 присутствует в шине CAN. Поэтому на автомобилях с МКПП следует не подключать оранжево-фиолетовый и сине-красный провод сигнализации, а на Ford Focus 3 с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза, и подсоединить к массе синекрасный провод.

Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 2311 согласно инструкции по установке.

Настраиваем датчик удара и наклона, проверяем работу сигнализации Старлайн. Сборку салона Ford Focus 3 проводим в обратной последовательности.

realzvuk.ru

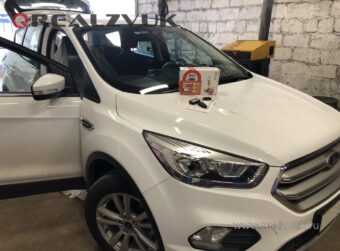

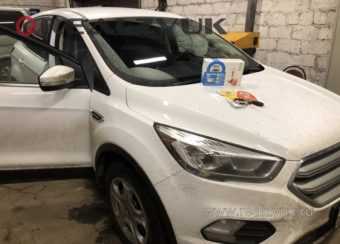

Установка сигнализации на автомобиль Ford Kuga

Сигнализация с обратной связью на Форд Куга

Автомобиль Ford Kuga поддерживается автосигнализациями производителей Пандора и Старлайн. Детальный перечень поддерживаемых Kuga функций можно уточнить по телефону.

Ознакомитесь со всеми вариантами сигнализаций на Ford, благодоря нашему опыту , мы максимально правильно подберем систему под ваши требования.

[contact-form-7 404 "Not Found"]

Установим автозапуск на Ford Kuga

Ford Kuga поддерживает бесключевой автозапуск в моделях Пандора что не потребует прописывать или устанавливать дополнительный ключ в обходчик иммобилайзера Kuga, Автосигнализация обучается от штатного ключа после чего заводит автомобиль при необходимости произвести удаленный запуск Ford Kuga. Новые модели Ford Kuga поддерживают функцию блокировки двигателя по CAN шине при использовании автосигнализации СтарлайнFord Kuga поддерживают функцию SLAVE снятия с охраны используя штатный брелок автомобиля в сигнализациях Panora и StarLine.

Устанавливаемое оборудование на автомобиль Форд Куга

  • Автосигнализация StarLine А93 с функцией автозапуска
  • Модуль обхода штатного иммобилайзера BP-03
  • время для установки — 4 часа

Точки подключения сигнализации на Форд Куга

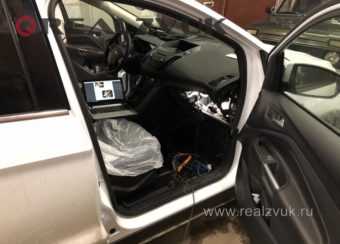

1. Снимаем верх центральной консоли Форд Куга. Для этого откручиваем два самореза под подлокотником и отщёлкиваем пластиковый кожух подлокотника. Под кожухом откручиваем ещё два самореза
2.    Снимаем бардачок Ford Kuga. Отщёлкиваем боковую панель с торца торпедо и откручиваем шесть саморезов
3.    Снимаем защитный кожух блока GEM Ford Kuga, сняв два пластиковых фиксатора. Снимаем с креплений блок GEM, повернув два фиксатора
4. Снимаем кожух рулевого вала Ford Kuga
5.    Устанавливаем светодиод и антенный модуль
6.    Устанавливаем сирену, концевик капота и датчик температуры двигателя. Провода в салон прокладываем через штатную резинку в правом верхнем углу моторного щита
7.    Блок сигнализации Starline крепим за бардачком Ford Kuga, справа вверху на металлическую площадку кузова автомобиля
8.    Все подключения осуществляются за бардачком Ford Kuga
В большом зелёном разъёме блока GEM подключаем массу, аварийную сигнализацию, блокировку работы двигателя. Также в этом разъёме подключаем синий провод силового модуля запуска к цепи стоп-сигналов
9.    Подключаем кнопку старт-стоп. Подключение осуществляется к двум сине-чёрным проводам в жгуте, проходящем вдоль трубы-распорки кузова за бардачком. Схема подключения 9.2.
10.    Подключаем CAN-шину в коричневом разъёме, снизу блока GEM. Серый- High CAN, синий- Low CAN.
11.    Подключаем концевик ручного тормоза в маленьком синем разъёме GEM. В случае АКПП подключаем сине-красный провод (вход стояночного тормоза) к массе Ford Kuga.
12.    Подключаем постоянный плюс в зелёном разъёме GEM
13. Антенну обходчика размещаем на антенне штатного иммобилайзера
Антенну обходчика размещаем на антенне штатного иммобилайзера
14. Программируем CAN-модуль.
15.    Настраиваем датчик удара, Датчик наклона StarLine, проверяем работу системы. Сборку салона Ford Kuga производим в обратном порядке.

realzvuk.ru

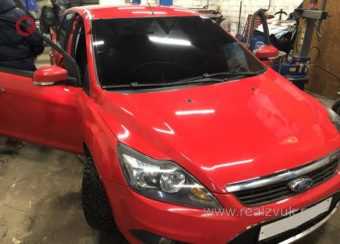

Установка автосигнализации на Ford Focus 2

Автор carworks

Установка компонентов автосигнализации

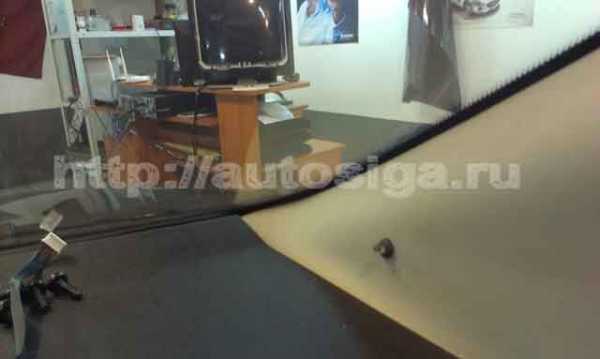

Сид-индикатор устанавливаем в правую стойку

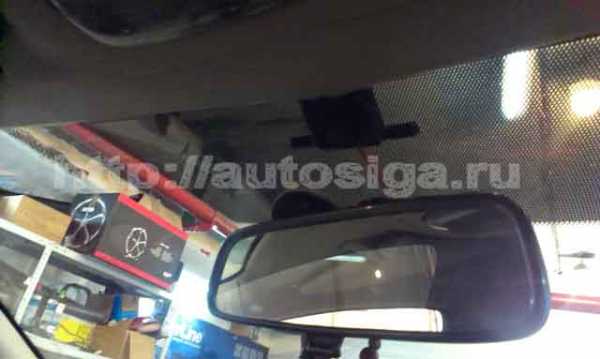

Антенна на лобовое стекло

Блок сигнализации убираем под приборную панель. Сирена и концевик под капотом.

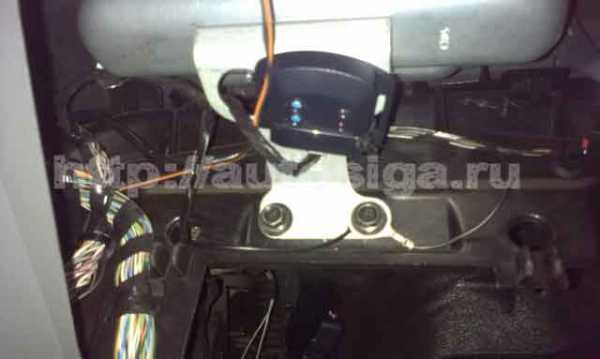

Датчик удара крепим над бардачком

Подключение цепей

Все подключения осуществляются на блоке ВСМ (под бардачком).

Общий вид BCM

Питание +12 - большой зелёный разъём, красный провод

Зажигание (+) - большой голубой разъём, салатовый/жёлтый провод

Стартер (+) - горизонтальный жгут за бардачком, серый/чёрный провод

Поворотники (+) - большой зелёный разъём, синий и синий/оранжевый провода

 Концевики дверей (+) - маленький оранжевый разъём: черный/желтый, черный/оранжевый, черный/синий, черный/зеленый

Концевики подключать через диоды. Обратить внимание: провода черный/оранжевый и черный/зеленый по две штуки, определить нужные!!!

Концевик багажника (+) - маленький оранжевый разъем, черный/красный

Центральный замок (-) - управление ц.з подключаем в маленьком оранжевом разъеме - черный/оранжевый и черный/зеленый

Кнопка valet

Переход из салона в моторный отсек

После всех подключений проверяем работу автосигнализации, центрального замка, всех концевиков и настраиваем датчик удара.

ВСЕМ УДАЧНЫХ УСТАНОВОК!

carworks

Статьи по теме

Все карты установок сигнализаций на Ford Focus

autosiga.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
