Предохранители Форд Мондео 4: где находятся, замена
В форд мондео 4 находится всего 3 предохранительных блока. Один из них находится в моторном отсеке, другой в самом салоне под вещевым ящиком, третий — в багажнике. Он находится по левой стороне в области задней левой фары за обшивкой.

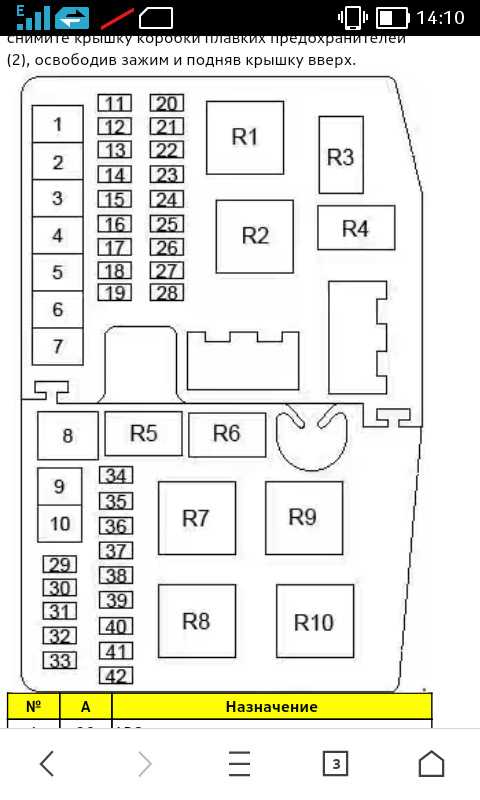

Чтобы открыть данный блок, следует отжать держатели на крышке. На самой крышке закреплен пинцет и запасные компоненты. Пинцет необходим, чтобы легче доставать предохранители.
В данной таблице предохранители и реле представлены в соответствии своего порядкового номера и цвета.
| Порядковый номер(обозначение F- №) | Назначение/цвет |
|---|---|
| 1 | Блок красного цвета для управления трансмиссией |
| 2 | Темно-желтый, для управления свечами |
| 3 | Вентилятор(бесцветный) |
| 4 | Свечи (синий) |
| 5 | Кондиционер (синий) |
| 6 | Предохранитель на двигатель (красный) |
| 7 | Рулевое управление (красный) |
| 8-10 | Реле состояния воздуха (красный) |
| 11 | Стартер (оранжевый) |
| 15 | Питания А,Б,С,Д гибких предохранителей (все синего цвета) |
| 17-20 | Дворник (зеленый) |
| 22 | Обогреватель задний (без цвета) |
| 23 | Омыватели передних фар (зеленый) |
| 24 | ABS клапана (зеленые) |
| 25 | ABS насосы (оранжевые) |
| 26 | Дополнительный подогрев бензина (зеленый) |
| 27 | Куллер (оранжевый) |
| 28 | Сигнал рулевой (синий) |
| 31 | Управления фарами( темно-желтые ) |
| 33 | Обогреватели боковых стекол (оранжевые) |
| 34-35 | Очиститель лобового стекла (красный) |
| 37 | Климат-контроль (темножелтый) |
| 38 | Освещение (синий) |
| 39 | Приборная панель (ярко-желтая) |
| 41 | Коробка передач (красный) |
| 42 | Вакуумный насос (желтый) |
Предохранители внутри салона
Содержание
- Предохранители внутри салона
- Предохранители заднего монтажного блока в багажнике
- Инструкция по правильной замене предохранителей
- Расчеты для установки дополнительного оборудования
- Рекомендации

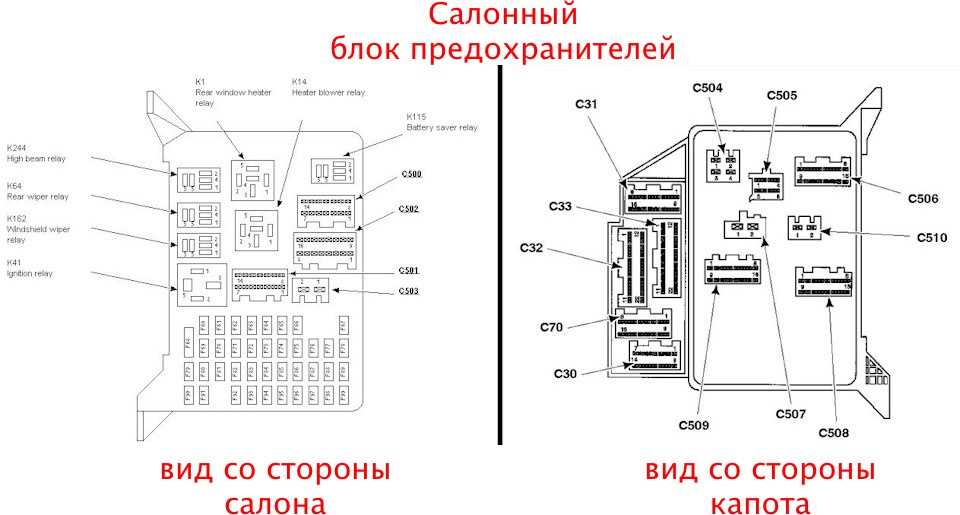

Блок находится под бардачком, возле пассажирского переднего сидения.
Чтобы добраться до предохранителей, необходимо переключить фиксатор и сдвинуть блок вниз.
| Порядковый номер 1 | Назначение/цвет Дождевой датчик ( темно-желтый) |
|---|---|
| 2 | Подушки безопасности (красный) |
| 3 | Устойчивость руля (темно-желтый) |
| 4 | Педаль акселератора(коричневый) |
| 6 | Аудио (синий) |
| 7 | Модуль рулевого колеса (коричневый) |
| 9 | Дальний свет передних фар (синий) |
| 11 | Задние фары-свет заднего хода (коричневый) |
| 13 | Противотуманка (синий) |
| 17 | Свет салона (красный) |
| 19 | Прикуриватель (синий) |
| 22 | Насос топлива (желтый) |
| 24 | Предохранитель зажигания (темно-желтый) |
| 26 | Сигнализация (желто-коричневая) |
| 27 | Блок питания кондиционера (желто-коричневый |
| 28 | реле стоп-сигнала (желто-коричневый) |
Предохранители заднего монтажного блока в багажнике
Такой блок располагается по левому борту багажника, за обшивочной тканью.
Прямо за ним расположена левая задняя фара.
| Температура воздуха | Сопротивление, кОм |
|---|---|
| -20 | 13-17 |
| 0 | 5,3-6,7 |
| 20 | 2,3-3,0 |
| 40 | 1,0-1,5 |
| 60 | 0,56-0,76 |
| 80 | 0,3-0,42 |
У данного щитка есть свой недостаток. Со временем, его крепления сильно расшатываются и начинают немного болтаться. В таком случае необходимо уменьшить расстояние между креплениями, поджал передний держатель к статичному.
Инструкция по правильной замене предохранителей
Замена предохранителей не подразумевает под собой ничего сложного. Достаточно соблюдать некоторые пункты, чтобы сделать все правильно и без потери времени. В первую очередь необходимо отключит аккумулятор. Для тех, кто не знает, как это сделать: «необходимо сбросить минусовую клемму».
Далее необходимо проанализировать неработающую часть и определиться в каком отсеке следует произвести замену.
Схемы расположения предохранителей по блокам представлены выше в таблицах.
После того, как место поломки определено, и необходимо приступать к замене запчасти, первым делом нужно открыть крышку блока, сбросив с нее держатель.
На крышке самого блока есть специальные щипцы, которые существуют для правильной и корректной замены неработающих предохранителей и реле. При помощи щипцов необходимо, согласно схеме, вытащить поломанный предохранитель и заменить его новым, рабочим экземпляром.
Расчеты для установки дополнительного оборудования
Изменение номинала предохранителя может потребоваться при установке дополнительного оборудования в цепь питания. Для того, чтобы правильно рассчитать номинал, необходимо знать один из показателей предохранителя: либо сопротивление, либо мощность. При помощи формулы насчитывается сила тока, которую можно использовать в сети, во избежание недоразумений.
I=U/R. Другими словами, сила тока равно напряжению, деленное на сопротивление.
Рекомендации
Если вы занимаетесь ремонтом автомобиля сами, и не обращаетесь в станции технического обслуживания, будет проще распечатать схемы расположения предохранителей и хранить в машине. Эти детали быстро выходят из строя, и менять их придется не 1 раз.
В этом случае радует то, что детали не дорогие, и их замена не составляет труда. Для тех, кто думает наперед, проще сразу закупить комплекты определенных предохранителей и хранить их до определенного случая. С ними ничего не случится и в случае поломки, не нужно будет искать деталь срочным образом. У вас все будет на руках.
Стоит правильно подбирать предохранители и пользоваться формулой для расчета силы тока. Если пусть в цепь наибольшую силу тока, которая не подходит для соединения, может запросто сгореть проводка, и проблем будет гораздо больше.
Где находится предохранитель автомагнитолы на Форд Мондео 4?
Современные автомобили все больше и больше строятся с использованием технологий, и, тем не менее, это приносит нам комфорт, но, к сожалению, мы также страдаем от недостатков.
Большинству из нас не нравится что-либо электрическое на нашем Ford Mondeo 4, не говоря уже о том, чтобы приближаться к его предохранителям. В этой статье мы постараемся помочь вам Реши свои проблемы с предохранителями и специально для найдите предохранитель автомагнитолы на вашем Ford Mondeo 4. Для этого сначала выясним, в каких ситуациях может быть важна замена предохранителя автомагнитолы вашего Форд Мондео 4, затем где находится предохранитель автомагнитолы вашего форд мондео 4 .
Зачем менять предохранитель автомагнитолы на Форд Мондео 4?
Итак, начнем наш контент о местонахождении предохранителя автомагнитолы вашего Форд Мондео 4 благодаря его изменению. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены. Необходимо знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Ford Mondeo 4 . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным.
Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. Как правило, вы захотите заменить предохранитель автомагнитолы форд мондео 4 когда она перестанет работать без видимых причин . Если ваша батарея работает должным образом, возможно, проблема связана с предохранителем.
Где находится предохранитель штатной магнитолы на Форд Мондео 4?
Мы будем сейчас поиск предохранителя в головном устройстве вашего Форд Мондео 4 . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа вашего автомобильного радио, оно может находиться в двух разных местах. Обычно он подключается к 12-вольтовым розеткам на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего форд мондео 4 можно обнаружить.
Установка предохранителя оригинальной автомагнитолы на Форд Мондео 4
.
Если у вас все еще есть оригинальное головное устройство на вашем Ford Mondeo 4, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля .
Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь за советом к руководству по эксплуатации вашего автомобиля. Вот шаги, которых следует придерживаться до конца процедуры:
- Просмотрите руководство по эксплуатации на крышке блока предохранителей. найти предохранитель автомагнитолы вашего Ford Mondeo 4 , следует отметить как «Радио» или «звуковая система»
.
- Внимательно извлеките предохранитель автомагнитолы и проверьте его состояние.
- Если он неисправен, замените его новым предохранителем. , в противном случае отнесите машину к автомеханику, чтобы он поближе познакомился с причиной вашей проблемы.
- После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.
Замена предохранителя на головном устройстве другой марки на Форд Мондео 4
Наконец-то выясним, в чем дело, купленная в магазинах автомагнитола, и как найти предохранитель автомагнитолы на форд мондео 4 в данной ситуации .
Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:
- Снимите автомагнитолу с вашего Ford Mondeo 4 , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
- За автомагнитолой вашего Форд Мондео 4 вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашего Форд Мондео 4
.
- Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность заменить предохранитель на форд мондео 4
Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители как предохранитель стартера на форд мондео 4, или роговой предохранитель, не думайте дважды, чтобы получить совет из наших статей, посвященных этим предохранителям.
Если вы хотите больше руководств по Ford Mondeo 4, перейдите на наш Форд Мондео 4 категория.
Страница не найдена – Подержанные запчасти Stamataki Domna
Перейти к содержимомуΣύνδεση
Εγγραφή
Διεύθυνση электронная почта *
Κωδικός *
Тип пользователя * Πελάτης ΛιανικήςΠελάτης Χονδρικής(απαιτείται έγκριση)
Τίτλος Εταιρείας *
ΑΦΜ *
Επίθετο *
Όνομα *
Διεοη9 Διεοη
Πόλη *
Ταχυδρομικός Κώδικας *
Τηλέφωνο Επικοινωνίας *
Χώρα *
Επιλέξτε χώρα / περιοχή…Åland IslandsAnguillaAntigua and BarbudaBelauBonaire, Saint Eustatius and SabaBouvet IslandBritish Indian Ocean TerritoryEswatiniGuadeloupeGuamGuernseyIndiaJerseyKuwaitMartiniqueNorfolk IslandNorthern Mariana IslandsPalestinian TerritorySão Tomé and PríncipeSaint BarthélemySaint Kitts and NevisSaint Martin (Dutch part)Saint Pierre and MiquelonSaint Vincent and the GrenadinesUnited States (US) Minor Outlying IslandsΑγία ΕλένηΑγία ΛουκίαΆγιος ΜαρίνοςΆγιος Μαρτίνος (Γαλλική κτήση)ΑγκόλαΑζερμπαϊτζάνΑίγυπτοςΑιθιοπίαΑϊτήΑκτή ΕλεφαντοστούΑλβανίαΑλγερίαΑμερικανική ΣαμόαΑνατολικό ΤιμόρΑνδόραΑνταρκτικήΑργεντινήΑρμενίαΑρούμπαΑυστραλίαΑυστρίαΑφγανιστάνΒανουάτουΒατικανόΒέλγιοΒενεζουέλαΒερμούδεςΒιετνάμΒολιβίαΒόρεια ΚορέαΒόρεια ΜακεδονίαΒοσνία και ΕρζεγοβίνηΒουλγαρίαΒραζιλίαΓαλλίαΓαλλικά Νότια ΕδάφηΓαλλική ΓουιάναΓαλλική ΠολυνησίαΓερμανίαΓεωργίαΓιβραλτάρ ΓκάμπιαΓκαμπόνΓκάναΓουατεμάλαΓουιάναΓουινέαΓουινέα-ΜπισάουΓρενάδαΓροιλανδίαΔανίαΔομινίκαΔομινικανή ΔημοκρατίαΔυτική ΣαχάραΕκουαδόρΕλ ΣαλβαδόρΕλβετίαΕλλάδαΕρυθραίαΕσθονίαΖάμπιαΖιμπάμπουεΗνωμένα Αραβικά ΕμιράταΗνωμένες Πολιτείες (ΗΠΑ)Ηνωμένο Βασίλειο (ΗΒ)ΙαπωνίαΙνδονησίαΙορδανίαΙράκΙράνΙρλανδίαΙσημερινή ΓουινέαΙσλανδίαΙσπανίαΙσραήλΙταλίαΚαζακστάνΚαμερούνΚαμπότζηΚαναδάςΚατάρΚέιμαν ΝήσοιΚεντροαφρικανική ΔημοκρατίαΚένυαΚίναΚιργιστάνΚιριμπάτιΚολομβίαΚομόρεςΚονγκό (Κινσάσα)Κονγκό (Μπραζαβίλ)Κόστα ΡίκαΚούβαΚουρακάοΚροατίαΚύπροςΛάοςΛεσότοΛετονίαΛευκορωσίαΛίβανοςΛιβερίαΛιβύηΛιθουανίαΛιχτενστάινΛουξεμβούργοΜαγιότΜαδαγασκάρηΜακάοΜαλαισίαΜαλάουιΜαλδίβεςΜαλίΜάλταΜαρόκοΜαυρίκιοςΜαυριτανίαΜαυροβούνιοΜεξικόΜιανμάρΜικρονησίαΜογγολίαΜοζαμβίκηΜολδαβίαΜονακόΜοντσερράτΜπαγκλαντέςΜπαρμπάντοςΜπαχάμεςΜπαχρέινΜπελίζΜπενίνΜποτσουάναΜπουρκίνα ΦάσοΜπουρούντιΜπουτάνΜπρουνέιΝαμίμπιαΝαουρούΝέα ΖηλανδίαΝέα ΚαληδονίαΝεπάλΝήσοι Κόκος (Κήλινγκ)Νήσοι ΚουκΝήσοι ΜάρσαλΝήσοι ΠίτκαιρνΝήσοι ΣολομώνταΝήσοι Τερκς και ΚέικοςΝήσοι ΦερόεςΝήσοι ΦώκλαντΝήσος του ΜανΝήσος των ΧριστουγέννωνΝίγηραςΝιγηρίαΝικαράγουαΝιούεΝορβηγίαΝότια ΑφρικήΝότια Γεωργία/Νήσοι ΣάντουιτςΝότια ΚορέαΝότιο ΣουδάνΟλλανδίαΟμάνΟνδούραΟυαλίς και ΦουτουνάΟυγγαρίαΟυγκάνταΟυζμπεκιστάνΟυκρανίαΟυρουγουάηΠακιστάνΠαναμάςΠαπούα Νέα ΓουινέαΠαραγουάηΠαρθένοι Νήσοι (Βρετανικές)Παρθένοι Νήσοι (ΗΠΑ)ΠερούΠολωνίαΠορτογαλίαΠουέρτο ΡίκοΠράσινο ΑκρωτήριοΡεϋνιόνΡουάνταΡουμανίαΡωσίαΣαμόαΣαουδική ΑραβίαΣβάλμπαρ και Γιαν ΜαγιένΣενεγάληΣερβίαΣεϋχέλλεςΣιγκαπούρηΣιέρρα ΛεόνεΣλοβακίαΣλοβενίαΣομαλίαΣουδάνΣουηδίαΣουρινάμΣρι ΛάνκαΣυρίαΤαϊβάν ΤαϊλάνδηΤανζανίαΤατζικιστάνΤζαμάικαΤζιμπουτίΤόγκοΤοκελάουΤόνγκαΤουβαλούΤουρκίαΤουρκμενιστάνΤρινιντάντ και ΤομπάγκοΤσαντΤσεχίαΤυνησίαΥεμένηΦιλιππίνεςΦινλανδίαΦίτζιΧερντ και ΜακΝτόναλντ ΝήσοιΧιλήΧονγκ Κονγκ
Τα προσωπικά σας δεδομένα θα χρησιμοποιηθούν για την υποστήριξη της εμπειρίας σας σε αυτόν τον ιστότοπο, για τη διαχείριση της πρόσβασης στον λογαριασμό σας και για άλλους σκοπούς που περιγράφονται στην πολιτική απορρήτου.
Χρησιμοποιούμε cookies για να σας προσφέρουμε την καλύτερη εμπειρία στον ιστότοπό μας. Συνεχίζοντας να χρησιμοποιείτε το stamatakiparts.gr αποδέχεστε τη χρήση των cookies από εμάς. Συμβουλευτείτε την Πολιτική cookies για να μάθετε περισσότερα
Больше информации Принимать
Что такое предохранитель и какие типы вы можете найти для своего Mondeo?
Что такое предохранитель и какие типы вы можете найти для своего Mondeo?
Кратко:
Плавкие предохранители представляют собой элементы, которые защищают электрические цепи . Они дешевые, одноразовые, и существует различных типа в зависимости от их использования и количества силы тока , которую они передают.
Существуют предохранители Bosch (или торпедные, или GCB), цилиндрические (или патронные) предохранители из стекла, ножевые (или лопаточные) предохранители, патронные предохранители (JSCASE и MCASE) и сильноточные предохранители.
Один и тот же автомобиль может иметь до 3 типов предохранителей для разных цепей.
Плавкие предохранители — это элементы , которые защищают электрические цепи . Иными словами, каждый раз, когда электрический компонент вашего Mondeo внезапно перестает работать , это может означать перегорание предохранителя . Хорошей новостью является то, что предохранители действительно дешевы и их легко заменить . По этой причине, прежде чем оплакивать потерю стереосистемы, кондиционера или других устройств, вы должны сначала проверить эти маленькие детали.
Все они работают одинаково, и еще одна хорошая новость заключается в том, что у них нет лицевой и тыльной сторон, поэтому их легко устанавливается . Несмотря на их небольшой размер, они имеют калиброванный проводник для максимального тока, который они могут выдержать , и если ток превышает это значение, проводник разрывается, что прерывает цепь и делает невозможным продолжение тока.
Видимый результат – система перестает работать, но это только из-за отсутствия тока, а не из-за серьезной проблемы.
Каждый тип предохранителя имеет нормализованное значение , которое легко узнать, поскольку оно равно выгравирован на корпусе .
Вы можете посмотреть, где находится блок предохранителей вашего Mondeo и что защищает каждый предохранитель, в руководстве по эксплуатации.
⚠️Каждый раз, когда вы меняете предохранитель, вы должны делать это, когда ваш Mondeois выключен.
Типы предохранителей
Существует много типов предохранителей, но эти наиболее распространены в автомобильной промышленности:
Ножевые (или лепестковые) предохранители:
Они используются в автомобилях, выпущенных с 2000 года по настоящее время.
Имеют прямоугольную форму, плоский контур и пластиковый прозрачный корпус.
Micro2 (APT – ATR) – от 5 до 30 ампер.
Micro3 (ATL) – от 5 до 15 ампер.
Низкопрофильный мини (APS), ошибочно известный как «микро» — от 2 до 30 ампер.
Mini (ATM – APM) – их концы меньше, чем у предохранителей Micro2 – от 2 до 30 ампер.
High/Regular/Standard — от 0,5 до 40 ампер.
Maxi (APX) – от 20 до 120 ампер.
Картриджные предохранители (JCASE и MCASE):
Обычно у них разъем “мама”, но есть и “папа”. Они могут выдерживать токи от 20 до 60 А. Имеют разные размеры; наиболее распространенными являются MCASE и JCASE. Последние могут быть стандартного размера или низкопрофильными (LP).
Сильноточные предохранители:
Используются для больших токов. Обычно они присутствуют в цепях зарядки и зажигания . Их можно найти рядом с батареей. Они могут иметь пластиковую крышку или нет (голые предохранители). Они выдерживают до 500А. Вы можете найти их в двух размерах; Предохранители MIDI® крепятся болтами 5 мм, а предохранители MEGA® крепятся болтами 8 мм.
Так как они металлические, они более стойкие, чем предохранители других типов, поэтому они обычно не перегорают .
Цилиндрические или патронные стеклянные предохранители:
Они обычно используются для электрооборудования, поскольку они могут принимать очень малые токи (от 0,03 до 50 А). В автомобилях они используются в стереосистемах или электрических установках после приобретения автомобиля, например, в дополнительных фарах и любых других аксессуарах, которые не являются оригинальными.
Предохранители Bosch, торпеды или GBC:
Они использовались много лет назад в европейских автомобилях. Они имеют размер 6×25 мм, а их концы конические. Они принимают от 5 до 40 А. Мы до сих пор можем найти эти предохранители в автомобилях, выпущенных до 2000 года.
Как проверить, не перегорел ли предохранитель?
Вы можете увидеть это, просто взглянув на него .
