1.0 Органы управления и контрольные приборы
1 – Боковое сопло системы вентиляции; 2 – Переключатель света; 3 – Ручка освобождения стояночного тормоза; 4 – Ручка открытия замка капота; 5 – Педаль затягивания стояночного тормоза; 6 – Корректор света фар; 7 – Многофункциональный переключатель; 8 – Ручка открытия левог…1.2 Комбинация приборов
1 – Эконометр; 2 – Указатель температуры охлаждающей жидкости; 3 – Указатель уровня топлива в топливном баке; 4 – Указатель давления масла в двигателе; 5 – Контрольная лампа включения левого поворота; 6 – Ручка регулировки освещения панели приборов и счетчика суточного пробега. Пово…1.3 Контрольные лампочки
Сигнальные лампочки Контрольная лампа включения дальнего света. Горит при включенном дальнем свете фар и при включении светового сигнала. Предварительный подогрев дизельного двигателя. Предупредительные лампочки Контрольная лампа зарядки…1.4 Запуск и остановка двигателя
1.5 Указания по вождению
Никогда не двигайтесь накатом с неработающим двигателем Многие агрегаты при этом не работают (например, сигнальные устройства, усилитель тормозного привода, усилитель рулевого механизма, системы воздушных подушек безопасности). Вы подвергаете в опасность себя и других участников движения. Усилитель тормозного привода Не начинайте движение до тех пор, пока не создастс…
1.6 Отопление и вентиляция
1 – Ручка регулировки температуры с левой стороны. 2 – Ручка регулировки температуры с правой стороны. Регулировка температуры в салоне автомобиля производится независимо для каждой стороны автомобиля. Для регулировки температуры с соответствующей стороны автомобиля поверните ручку регулировки температуры и установите ее …1.7 Примеры регулировки температуры и распределения потока воздуха
Воздух подогревается до максимальной температуры и основной поток воздуха направляется на ветровое стекло. Для обдува боковых стекол ручку 7 поверните вверх, а направляющие элементы бокового сопла 8 направьте на боковое стекло. Подача подогретого воздуха к ветровому стеклу и в …1.8 Независимая система отопления
Независимая система отопления может работать вместе с системой отопления автомобиля независимо от работы двигателя. Независимая система отопления используется для обогрева салона автомобиля перед или во время движения, а также в случае, когда основная система отопления автомобиля работает недостаточно эффективно, а также для ра…1.9 Система кондиционирования воздуха
1 – Ручка регулировки температуры с левой стороны. 2 – Ручка регулировки температуры с правой стороны. 3 – Переключатель величины потока воздуха. 4 – Переключатель распределения потока воздуха (12 положений). 5 – Ручка плавной регулировки количества подаваемого в салон автомобиля свежего воздуха. 6 – Подвижные сопла для под…1.10 Автоматическая система кондиционирования воздуха
Автоматическая система кондиционирования воздуха работает только при работающем двигателе. 1 – Ручка установки температуры 2 – Кнопки управления: Размораживание. Подача воздуха вверх или вниз. Нормальный режим. …1.11 Ключи
К автомобилю прилагаются два основных ключа, вспомогательный и плоский ключ. Основной ключ с прямоугольной головкой подходит ко всем замкам в автомобиле. Вспомогательный ключ с закругленной головкой подходит только к замкам дверей, замку зажигания и замку топливного бака. Плоский ключ подход…1.12 Закрывание и блокировка замков двери
1 – Открытие двери. Для открытия двери потянуть ручку открытия двери на себя. 2 – Для закрытия двери снаружи поверните ключ в замке до упора по часовой стрелке. Для закрытия двери изнутри нажмите кнопку блокирования вниз 3. Для открытия замка двери снаружи поверните ключ до упора влево 2. Для открытия замка двери изнутри пере…1.13 Блокировка замка задней двери от детей
Для блокировки открытия задней двери имеется рычажок, расположенный около замка двери, перемещение которого блокирует дверь от открытия изнутри. При включении блокировки дверь открывается только снаружи. 1 – Блокировка замка выключена. 2 – Блокировка замка включена. …1.14 Ручная регулировка положения переднего сидения
Предупреждение Не производите регулировку сидений во время движения автомобиля. 1 – Продольное перемещение сиденья. 2 – Регулировка наклона сидения. 3 – Регулировка высоты установки сидения. 4 – Регулировка угла наклона спинки. Продольное перемещение сидения производится после поднятия вверх ручки, расположенной по…1.15 Регулировка положения переднего сидения с электроприводом
Переключатель положения переднего сидения установлен в дверях. Регулировка может производиться только в том случае, если ключ в замке зажигания установлен в положение 1 или 2, а при открытой передней двери – в положении 0 или вообще без ключа в замке зажигания. Регулировка сидения и подголовника: A – Наклон сидения B – Наклон с…1.16 Регулировка положения рулевого колеса
1 – Фиксирующий рычаг Регулировка положения рулевого колеса возможна только при установке ключа в замке зажигания в положение 1 или 2, а при открытой передней двери и в положении 0 или вообще без ключа в замке зажигания. После проведения регулировки для фиксации рулевого колеса в новом положении переместите рычаг фиксации на мест…1.17 Регулировка положения нижней части спинки переднего сидения
1 – Регулятор давления; 2 – Регулятор высоты Для регулировки положения нижней части спинки переднего сидения в спинке сидения установлена воздушная подушка. При регулировке необходимо установить ключ в замке зажигания в положение 1 или 2. Перемещая регулятор давления (1), установите требуемое давление воздуха в подушке. …1.18 Подлокотник переднего сидения
1 – Установка в вертикальное положение; 2 – Установка в рабочее верхнее положение; 3 – Установка в рабочее нижнее положение; 4 – Кнопка фиксации подлокотника …1.19 Подлокотник заднего сидения
Для извлечения подлокотника из спинки заднего сидения просто потяните его за ручку, при этом переместите ремень безопасности в сторону. …1.20 Подголовник заднего сидения
Регулировка положения подголовника заднего сидения возможна только при работающем двигателе. При нажатии на верхнюю часть кнопки подголовники отклонятся назад. …1.22 Обогреватель заднего стекла
Обогреватель заднего стекла работает только после поворота ключа в замке зажигания в положение 1 или 2. При включении обогревателя заднего стекла загорается контрольный светодиод на кнопке переключателя. Обогреватель заднего стекла потребляет очень большой ток, поэтому включайте его на время, необходимое только для устранения зап…1.23 Ремни безопасности
Ремни безопасности являются эффективным средством защиты водителя и пассажиров от тяжелых последствий дорожно-транспортного происшествия. Ремни безопасности установлены на каждом сиденье автомобиля. 1 – Язычок ремня безопасности; 2 – Замок ремня безопасности; 3 – Кнопка…1.24 Воздушная подушка безопасности
1 – Воздушная подушка безопасности водителя; 2 – Воздушная подушка безопасности переднего пассажира; 3 – Контрольные лампочки; 4 – Устройство втягивания ремней безопасности Воздушная подушка безопасности водителя расположена в центре рулевого колеса и имеет надпись “AIR BAG”. При установке кл…1.25 Блокировка рулевой колонки / замок зажигания
Ключ в замке зажигания может занимать следующее положение: 0 – Зажигание выключено. 1 – Рулевое управление разблокировано, при этом включено зажигание и следующие электрические цепи: – стеклоомыватели, – стеклоочистители фар (только при включении ближнего или дальнего света), – свет…1.26 Переключатель освещения
Переключатель освещения. Выключено. Стояночный свет (фонарь подсветки номерного знака, освещение панели приборов). Ближний свет. Д…1.27 Корректор света фар
Вращением ручки корректируется угол наклона пучка света фар в зависимости от загрузки автомобиля. Автомобили без датчика уровня 0 – занято место водителя и переднее пассажирское сиденье; 1 – занято место водителя, переднее пассажирское сиденье и заднее сиденье; 2 – занято место водителя и полностью загружен багажник; 3 – заняты…1.28 Многофункциональный переключатель рулевой колонки
1 – Исходное положение рычага, включен ближний свет. 2 – Перемещение рычага от рулевой колонки, включен дальний свет. 3 – Не фиксируемое перемещение рычага к рулевому колесу, сигнализация дальним светом, независимо от положения переключателя освещения. 4 – Перемещение рычага вверх, правый указатель поворотов. 5 – Перемещен…1.29 Зеркала заднего вида
Зеркало со стороны водителя Регулировка положения зеркала 2 осуществляется перемещением ручки 1 вверх–вниз и влево–вправо. Регулировка положения зеркала производится только при включенном зажигании. Перемещая рычажок управления вверх–вниз или влево–вправо установите требуемое п…1.30 Прикуриватель
Прикуриватель работает только при установке ключа в замке зажигания в положение 1 или 2. Для открытия пепельницы легонько нажмите на ее крышку, и пепельница откроется автоматически. Нажмите на ручку прикуривателя до ее фиксации и после нагрева спирали прикуриватель выщелкивается автоматически. …1.31 Солнцезащитные козырьки
Для защиты от солнечных лучей с передней стороны автомобиля просто опустите козырьки вниз. Если солнечные лучи ослепляют с боковой стороны автомобиля, то снимите внутреннюю сторону козырька с опоры и поверните козырек к боковому стеклу. Зеркало в солнцезащитных козырьках …1.32 Обогреватель заднего стекла
Обогреватель заднего стекла работает только после поворота ключа в замке зажигания в положение 1 или 2. При включении обогревателя заднего стекла загорается контрольный светодиод на кнопке переключателя. Обогреватель заднего стекла потребляет очень большой ток, поэтому включайте его на время, необходимое только для устранения зап…1.33 Внутреннее освещение
Переключатель внутреннего освещения расположен в передней части потолка и имеет 4 положения: 1 – Внутреннее освещение включено постоянно; 2 – Внутреннее освещение выключено постоянно; 3 – Фонарь для чтения включен постоянно; 4 – Внутреннее освещение выключается с задержкой после закрытия передних дв…1.34 Люк
Люк работает только при повороте ключа в замке зажигания в положение 1 или 2, а также при открытии одной из передних дверей и в положении ключа 0. Функции, выполняемые люком при перемещении рычага: 1 – Открытие; 2 – Закрытие; 3 – Подъем; 4 – Опускание При неисправности электрического …1.35 Управление электрическими стеклоподъемниками
Расположение переключателей: 1 – Переключатель, управляющий передним левым стеклоподъемником. 2 – Переключатель, управляющий задним левым стеклоподъемником. 3 – Переключатель, управляющий правым передним стеклоподъемником. 4 – Переключатель, управляющий задним правым стеклоподъемником. 5 – Переключатель блокировки з…1.36 Стояночный тормоз
Для затягивания стояночного тормоза автомобиля нажмите педаль стояночного тормоза. Если ключ в замке зажигания находится в положении 2, то загорается контрольная лампа включения стояночного тормоза. Для освобождения стояночного тормоза потяните на себя ручку, расположенную слева на панели приборов. Освобождение сто…1.37 Механическая коробка передач
Положение рычага переключения передач при включении соответствующей передачи нанесено на верхней части ручки переключения передач. Четырехступенчатая коробка передач Пятиступенчатая коробка передач Пятиступенчатая коробка передач 300Е-24/СЕ-24 …1.38 Автоматическая коробка передач
Автоматическая коробка передач включает соответствующую передачу в зависимости от положения рычага селектора коробки передач, скорости движения автомобиля и положения педали акселератора. Предупреждение При выполнении работ на автомобиле с работающим двигателем затяните стояночный тормоз и установите рычаг селектора в …1.39 Переключатель режима работы автоматической коробки передач
S – Нормальный режим Е – Экономичный режим Экономичный режим используется при движении по равнинной местности с незначительными ускорениями, а также при движении в зимнее время по скользкой проезжей части. Остановка автомобиля На коротких остановках автомобиля (на светофоре) рычаг селектора оставьте в положении для дви…1.40 Система круиз-контроля
Круиз-контроль представляет возможность запомнить и поддерживать любую скорость движения постоянной, начиная от примерно 40 км/ч до практически максимальной. Управление круиз-контролем осуществляется рычагом, расположенным рядом с рычагом многофункционального переключателя. Круиз-контроль не следует включать, если нецелесообразно…1.41 Привод на четыре колеса (4 MATIC)
Положения сервисного рычага: 1 – Нормальное рабочее положение; 2 – Положение, при котором производится диагностика При повороте ключа в замке зажигания в положение 2 загорается желтая контрольная лампочка на спидометре и желтая лампочка 4 MATIC на комбинации приборов. Желтая контрольная лампочка горит при дви…1.42 Капот
Открытие капота В салоне автомобиля потяните ручку открытия капота, при этом откроется замок капота. При открытии замка капота из решетки радиатора незначительно выдвигается ручка (2). Вытяните ручку (2) из решетки радиатора и откройте капот. Перед открытием капота проверьте, чтобы рычаги стеклоочистителей не бы…1.43 Система выпуска отработавших газов
1.44 Идентификация автомобиля
Расположение идентификационной пластины автомобиля (А) и пластины с номером кузова и кодом краски (В) на верхней передней поперечине Расположение идентификационного номера кузова на верхнем креплении передней правой подвески Идентификационные номера имеются на всех автомобилях. При за…1.47 Контрольные размеры
Контрольные размеры Mercedes-Benz W-124, 200/230E/260E/300E Контрольные размеры Mercedes-Benz W-124 Седан Контрольные размеры Mercedes-Benz W-124 Универсал …automn.ru

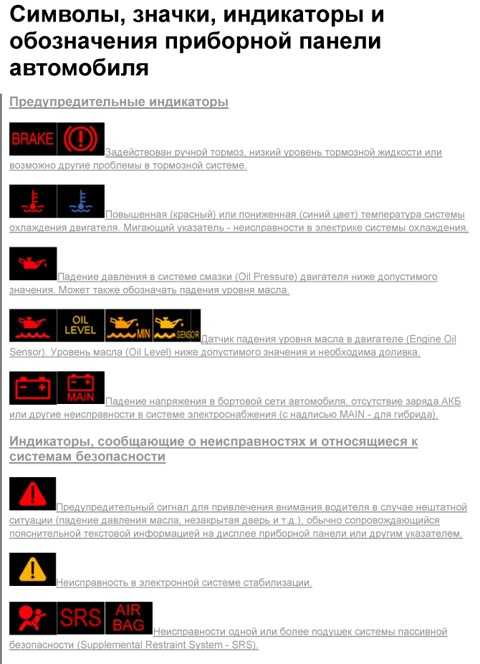

Символы, значки, индикаторы и обозначения приборной панели автомобиля

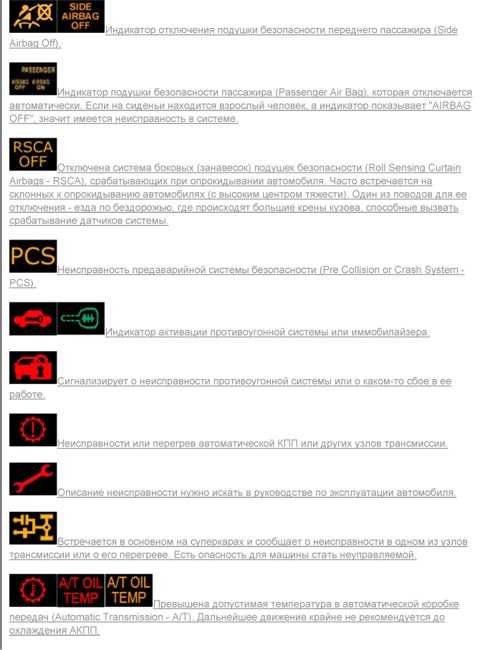

Решил добавить все информацию про символы, значки, индикаторы и обозначения приборной панели автомобиля.
Первые 3 фото — символы VW.
Следующие 13 фото — в принципе всё что есть из символов, значков и индикаторов на все авто.
И в конце — так, на всякий случай, кое что на английском.
Буду рад если данный мой труд вам пригодится.
VW-1
VW-2
VW-3
auto.mirtesen.ru
Панель приборов Ford Mondeo 1, 2
На рисунке изображены два возможных варианта приборной панели автомобиля Ford Mondeo. Комментарии к каждому пункту приведены ниже.
1. Контрольная лампа указателей поворота
При включении правого или левого поворота мигает соответствующая стрелка на правой или левой контрольной лампе. Если одна из цепей указателя поворота неисправна, частота мигания удваивается.
2. Контрольная лампа зажигания
Контрольная лампа зажигания должна всегда зажигаться во время включения зажигания или прогревания машины. Если лампа загорится в каком-либо другом случае, следует незамедлительно обратиться в ближайший Сервис-Центр.
3. Контрольная лампа устройства поддержания постоянной скорости (темпостата)
Подробности работы автоматического темпостата описаны в Параграфе 10.
4. Контрольная лампа дальнего света фар
Загорается при включении дальнего света фар или сигнализации фарами.
5. Контрольная лампа подушки безопасности
Она загорается при включении зажигания (положение II) примерно на 5 секунд. Это значит, что подушка безопасности исправна и готова к работе. Подробности работы подушки безопасности описаны в Параграфе 20.
6. Контрольная лампа системы стабилизации устойчивости
Эта лампа горит постоянно, если система отключена, и мигает при включении системы. Если лампа не мигает и не загорается спустя примерно 3 секунды после включения зажигания или остается гореть во время движения, когда система не была включена, значит, произошел сбой в работе системы. При таких неисправностях следует обратиться в Сервис-Центр. Подробности о работе системы стабилизации устойчивости описаны в Параграфе 22.
7. Контрольная лампа экономичного/спортивного (АТ) режимов
Эта лампа загорается при выборе спортивного режима («Sport»). Подробности о режимах описаны в Параграфе 14.
8. Контрольная лампа повышающей передачи (АТ)
Эта лампа включается при выборе рычага селектора положения D, и загорается, когда повышающая передача выключается. Подробности описаны в Параграфе 14.
9. Контрольная лампа антиблокировочной системы тормозов (АБС)
Если эта пампа загорелась во время движения, значит АБС повреждена. В такой ситуации стандартная система тормозов продолжает работать, но следует незамедлительно проверить АБС в ближайшем Сервис-Центре. Дополнительная информация по работе АБС содержится в главе «Тормоза».
10. Контрольная лампа тормозной системы
Эта лампа гаснет при отпущенном стояночном тормозе. Если она продолжает гореть, значит, уровень тормозной жидкости низкий.
Предупреждение: Следует немедленно влить тормозную жидкость до отметки МАХ, потом проверить работу тормозной системы в ближайшем Сервис-Центре. Если контрольная лампа загорелась во время движения, это значит, что поврежден один из тормозных контуров.
Второй контур остался неповрежденным, так что можно осторожно продолжить движение до ближайшего Сервис-Центра.
Предупреждение: Следует помнить о том, что тормозной путь увеличивается, и при торможении придется сильнее давить на педаль.
11. Контрольные лампы АБС и тормозной системы
Если загорелись обе лампы одновременно, нужно немедленно остановиться и прежде, чем возобновлять движение, обязательно связаться с Сервис-Центром.
Предупреждение: Следует помнить о том, что тормозной путь увеличивается, и при торможении придется сильнее давить на педаль.
12. Контрольная лампа давления масла
Если лампа загорелась во время движения, нужно обязательно остановиться, выключить двигатель и проверить уровень масла. Если он ниже нормы, следует влить масло до отметки МАХ.
13. Контрольная лампа преднакала
Эта пампа загорается, когда включено зажигание. Пока лампа не погаснет, двигатель запускать не следует.
14. Контрольная лампа запаса топлива
Если она загорелась, значит топливо на исходе и нужно как можно скорее заправиться. Стрелка рядом с изображением заправочной колонки показывает, с какой стороны находится крышка бензобака.
15. Контрольная лампа передних противотуманных фар
Она загорается при включении передних противотуманных фар.
16. Контрольная лампа задних противотуманных фар
Она загорается при включении задних противотуманных фонарей.
17. Тахометр
Тахометр показывает число оборотов двигателя 8 минуту. Максимально допустимые обороты двигателя для Ford Mondeo приведены в Спецификациях. Тахометр на дизельном двигателе фиксирует до 6000 оборотов в минуту.
18. Указатель температуры двигателя
Показывает температуру охлаждающей жидкости двигателя. Когда температура нормальная, стрелка держится в области «Normal». Если стрелка перешла в красную зону, значит двигатель перегревается. В этом случае двигатель следует выключить и затем определить причину перегрева.
Предупреждение: При «кипящем» двигателе ни в коем случае нельзя снимать крышку с расширительного бачка! Двигатель можно включать только после устранения неисправности.
19. Спидометр
Спидометр показывает скорость движения машины.
20. Счетчик полного пробега (одометр)
Показывает общий пробег в км.
21. Счетчик дневного пробега
Счетчик показывает число километров, пройденных с момента его установки на нуль. Для сброса цифры пробега на нуль, нужно нажать кнопку.
22. Указатель уровня топлива
Он указывает примерное количество топлива в баке. После того, как бак наполнен, нужно проехать некоторое расстояние – стрелка начнет двигаться влево, показывая снижение уровня топлива. Заправляться нужно, когда стрелка войдет в красную зону.
fordmanual.ru
Форд Мондео 3 обозначения лампочек на панели
ЗНАЧЕНИЯ ЗНАЧКОВ НА ПРИБОРНОЙ ПАНЕЛИ АВТОМОБИЛЯ
Замена ламп приборной панели Mondeo mk 3 \ Replacing bulbs dashboard Mondeo mk 3
Мондео 3 RGB подсветка панели приборов
Основные значки на приборной панели
Значения иконок на приборной панели автомобиля
Внимание!!! Контрольные лампочки приборной панели!
приборная панель / Ford Focus 2
Горит лампа “АККУМУЛЯТОР” на приборной панели!
Значения иконок на приборной панели автомобиля часть 3
Контрольные лампы на панели приборов

Также смотрите:
- Ниссан Теана с полным приводом отзывы
- Датчик нейтрали Honda cb 600
- Двигатели Форд Фокус 2003 года
- Замена переднего датчика абс Пежо 308
- Как поменять тормозные колодки ручника на Шевроле Лачетти
- Замена щеток стартера Пежо 406
- Как поменять лампочку габаритов на Ниссан тиида
- Ремонт двигателя Мерседес вито 108 CDI
- Карданный вал автоваз Нива Шевроле
- Подшипник ступицы задний Мазда премаси
- Датчик уровня масла БМВ е39 признаки неисправности
- Шкода йети болезни и проблемы
- Замена масла в коробке автомат Сузуки джимни
- Литье на Ниссан примера р11
- Клапан включения делителя КПП КАМАЗ
avtoehlektronika.ru
Понель приборов Форд Мондео 3
Замена ламп приборной панели Mondeo mk 3 \ Replacing bulbs dashboard Mondeo mk 3
Форд Мондео 3: Снимаем панель управления
Щиток приборов Ford Mondeo III – 1 (Dashboard for Ford Mondeo III)
Самодиагностика приборной панели FORD MONDEO III
Мондео 3 RGB подсветка панели приборов
#КАК? сделать Диагностику панели FORD MONDEO 3 – наличие ошибок (Check Engine) Загорелся Check? коды
Приборная панель Форд Мондео 3
Снятие центральной консоли Форд Мондео3
Форд Мондео 3 1 8 Прошивка
Щиток приборов Ford Mondeo III – 2 (Dashboard for Ford Mondeo III)
Также смотрите:
- Замена блока управления двигателем Ford
- Ford Fusion 2007 дизель технические характеристики
- Форд Мондео 2 омыватель стекол
- Пробка бензобака Форд эксплорер
- Как вклеить стекло форточки Форд Фокус
- Форд экспорт видео
- Форд куга потерял ключ
- Номера кузова Форд куга
- Запчасти для Ford fiesta iii
- Что лучше шевроле тахо или Форд эксплорер
- Ford transit 1995 схема
- Автомобили концерна Форд
- Тормозные диски на Форд скорпио 1991
- Тройник обратки Форд
- Форд Мондео 2000 на рст
fordport.ru
Ford Mondeo | Органы управления и оборудование салона
Органы управления и оборудование салона
Переключатели и органы управления, расположенные на рулевой колонке
Левый подрулевой переключатель
Левый подрулевой переключатель предназначен для управления указателями поворотов, переключения ближнего и дальнего света фар, сигнализации дальним светом, а также для управления темпостатом.
Включение дальнего света фар
Для включения дальнего света фар потяните рычаг на себя до фиксированного положения. При этом загорится К/Л дальнего света фар. Нажмите на рычаг от себя для переключения обратно в режим ближнего света фар.
|
Для предотвращения разрядки батареи не оставляйте надолго включённые фары при выключенном двигателе. |
|
Описание управления темпостатом приведено в Разделе Темпостат.
Правый подрулевой переключатель
|
Во избежание повреждения механизма стеклоочистителей не следует включать их, если очищаемое стекло сухое, а также перемещать их руками. Во избежание повреждения щёток стеклоочистителей не допускайте их контакта с бензином и другими растворителями. Во избежание повреждения насоса стеклоомывателя не используйте его при пустом резервуаре омывающей жидкости. Выключайте датчик дождя при мойке автомобиля, а также при очищении ветрового стекла, чтобы избежать повреждения стеклоочистителей и возможных травм. |
Правый подрулевой переключатель предназначен для управления очистителями и омывателями стёкол, функционирование которых возможно только при включённом зажигании.
Положения правого подрулевого переключателя
Перемещая рычаг переключателя вверх и вниз, можно выбирать режимы работы очистителей ветрового стекла и выключать их. Между положениями 0 и 2 есть нефиксированное положение, в котором стеклоочиститель делает одиночный ход. При включении омывателя очистители делают от 3 до 5 ходов в зависимости от продолжительности работы омывателя. Если скорость автомобиля менее 20 км/ч, очистители делают ещё один ход через 9 секунд.
При включённом ближнем свете очистители линз фар включаются при каждом шестом омывании ветрового стекла, либо если прошло более 2 минут после последнего омывания. Если ближний свет выключен, очистители линз фар включаются только при первом омывании ветрового стекла.
Очистители линз фар нельзя включить отдельно. |
Для выбора длительности интервалов работы стеклоочистителя, либо для регулировки чувствительности датчика дождя (на моделях с соответствующей комплектацией) предназначен 3-позиционный переключатель (с вертикальным ходом), расположенный на рычаге. В крайнем верхнем положении переключателя интервал/чувствительность максимальные, а в крайне нижнем – минимальные.
При соответствующей комплектации датчик дождя, расположенный на ветровом стекле, около зеркала заднего вида, автоматически управляет очисткой ветрового стекла. В зависимости от количества воды или снега на стекле, датчик производит либо одиночное включение очистителей, либо включает их в непрерывном режиме. При включении датчика дождя (положение «1» правого подрулевого переключателя) очистители делают один контрольный ход. После этого датчик сравнивает количество воды/снега на ветровом стекле с исходным количеством, определённом при контрольном ходе. Очистители делают контрольный ход также и при каждом увеличении чувствительности датчика. Для включения датчика после выключения зажигания следует предварительно перевести правый подрулевой переключатель в нейтральное положение. Датчик дождя дополнительно определяет освещённость и в соответствии с её величиной переключается в ночной либо дневной режим работы. В ночном положении чувствительность датчика автоматически повышается.
Для управления очистителем и омывателем стекла двери задка (модели Универсал) предназначен 3-позиционный (положения «on», «off» и «») переключатель (с горизонтальным ходом), расположенный на рычаге. В положении «on» очиститель работает в интервальном режиме. В положении «» производится очистка и омывание стекла. После нескольких ходов очиститель останавливается и переходит в интервальный режим работы (если он выбран). Примерно через 15 с после выключения стеклоочистителя он делает ещё одни ход для удаления со стекла возможных остатков жидкости. Между положениями «off» и «on» имеется нефиксированное положение, в котором очиститель делает один ход. Кроме того, интервальная очистка стекла двери задка включается при выбранной передаче заднего хода и установленном в положение «1», «2» или «3» переключателе стеклоочистителей.
Выключатель клаксона
Кнопка включения клаксона встроена в накладку рулевого колеса – нажимайте на неё около обода рулевого колеса.
Фиксатор угла наклона рулевой колонки
Рулевую колонку следует отрегулировать таким образом, чтобы рулевое колесо находилось напротив грудной клетки водителя. Положение, при котором рулевое колесо находится напротив лица водителя, является неправильным, поскольку снижает защитные функции передней подушки безопасности водителя.
|
Не следует регулировать наклон рулевой колонки во время вождения, т.к. при этом может быть утерян контроль над управлением автомобилем. |
|
Кнопки управления аудиосистемой
Кнопки управления аудиосистемой расположены по бокам от накладки рулевого колеса и предназначены для повышения безопасности использования аудиосистемы при вождении.
Расположение кнопок управления аудиосистемой на руле
Кнопка с надписью «next» при работе аудиосистемы в режиме радио предназначена для циклического переключения между предустановленными радиостанциями (1 > 2 > … > 6 > 1 > …). При работе аудиосистемы в режиме кассеты при нажатии на данную кнопку меняется направление прокрутки плёнки (проигрывается другая сторона кассеты). При проигрывании cd при многократном нажатии на данную кнопку происходит циклическая смена воспроизводимого диска (1 > 2 > … > 6 > 1 > …).
Кнопка с надписью «seek» при работе аудиосистемы в режиме радио используется для автоматического/ручного поиска станций; в режиме кассеты – для поиска фрагмента/перемотки, а в режиме cd – для смены дорожки/ускоренного воспроизведения.
Кнопка с надписью «src» при её многократном нажатии циклически переключает режимы работы аудиосистемы (радио > кассета > cd > cd-чейнджер > радио > …).
Кнопка с надписью «vol» предназначена для регулировки громкости.
Органы управления, расположенные под комбинацией приборов
Органы управления под комбинацией приборов расположены слева (переключатели и регуляторы наружного освещения) и справа (выключатель систем tcs/esp) от рулевой колонки.
В блоке, расположенном ближе к двери, установлен поворотный переключатель наружного освещения, выключатель задних туманных фонарей и регулятор яркости подсветки приборов.
Блок управления наружным освещением
В блоке выключателей, расположенных ближе к рулевой колонке находятся выключатель противотуманных фар и регулятор наклона фар.
Поворотный переключатель наружного освещения имеет 3 положения, обозначенные соответствующими пиктограммами:
|
|
|
|
Яркость подсветки приборов меняется путём вращения колеса регулятора, расположенного слева от выключателя заднего туманного фонаря.
Местоположение выключателя противотуманных фар (при соответствующей комплектации) указано на иллюстрации.
Выключатель противотуманных фар
Регулятор наклона фар устанавливается на некоторые модели и позволяет отрегулировать дальность освещения дороги при различных значениях загрузки автомобиля. Для регулировки наклона фар требуется включить зажигание и установить колесо регулятора в положение, соответствующее загрузке автомобиля (см. Спецификации). Предварительно следует произвести основную регулировку фар.
Регулятор наклона фар
|
Если автомобиль оснащён регулятором наклона фар и системой автоматической регулировки наклона фар, регулировать наклон фар вручную следует только в случае максимальной загрузки автомобиля – установите колесо регулятора в положение « 1». |
Выключатель систем esp/tcs предназначен для принудительного отключения данных систем (при соответствующей комплектации).
Выключатель систем esp/tcs
Органы управления и оборудование салона на центральной консоли
На центральной консоли автомобиля находится наибольшее число органов его управления и оборудования салона.
|
Описание аудиосистемы, многофункционального дисплея и систем отопления и К/В приведено в Части Устройства обеспечения комфорта; выключатель единого замка описан в Разделе Двери и крышка багажника ; органы управления трансмиссией описаны в Разделе Использование автоматической трансмиссии (АТ). |
Выключатель аварийной сигнализации
Выключатель аварийной сигнализации со встроенной контрольной лампой работает в любом положении замка зажигания. Для включения аварийной сигнализации нажмите на кнопку выключателя; для выключения – нажмите на кнопку ещё раз. При включённой аварийной сигнализации синхронно со всеми указателями поворотов мигает К/Л, встроенная в выключатель, а при включённом зажигании – и индикаторы указателей поворотов в комбинации приборов. Если аварийная сигнализация работает в течение длительного времени, частота мигания указателей поворотов уменьшается с целью экономии заряда батареи.
Выключатель аварийной сигнализации
Выключатели-регуляторы подогрева и вентиляции передних сидений
Переключатели подогрева и вентиляции передних предназначены для включения и регулировки интенсивности подогрева и вентиляции подушек и спинок передних сидений. В положении «0» обогрев или вентиляция выключены; при перемещении переключателя вверх интенсивность возрастает.
Переключатели вентиляции передних сидений
Переключатели подогрева передних сидений
На некоторые модели дополнительно устанавливается подогрев задних сидений, включаемый кнопкой, расположенной на задней стенке центральной консоли.
Выключатель подогрева заднего сиденья
Прикуриватели и пепельницы
|
Не удерживайте прикуриватель нажатым после того, как он готов к использованию, т.к. это может привести к его перегреву; по той же причине прикуриватель следует извлечь из его гнезда, если он автоматически долго не возвращается в исходное положение. Не допускайте общей нагрузки на оба прикуривателя более 240 Вт при использовании их в качестве розеток отбора мощности. |
Выключатель зажигания и блокировки рулевого колеса
Выключатель зажигания и блокировки рулевого колеса, называемый также замком зажигания, расположен в нижней части центральной консоли, между сиденьями.
Местоположение замка зажигания
Замок зажигания имеет следующие четыре положения:
lock — Данное положение выключателя зажигания используется для блокирования рулевого колеса и извлечения ключа зажигания. В данном положении работают габаритные огни, предупредительные сигналы и освещение салона. Для извлечения ключа из замка зажигания должна быть включена передача заднего хода (модели с РКПП), а на моделях с АТ рычаг селектора должен находиться в положении «p».
off — В данном положении разблокировано рулевое колесо и рычаг переключения передач РКПП/рычаг селектора АТ.
on — Нормальное положение ключа зажигания после запуска двигателя. Перед запуском двигателя при повороте ключа в данное положение следует проверить кратковременное срабатывание контрольных ламп, встроенных в комбинацию приборов (см. Раздел Ключи, замена элемента питания блока ДУ). В данном положении ключа работает всё электрооборудование автомобиля.
|
Не оставляйте ключ зажигания в положении «off» при выключенном двигателе, т.к. при этом происходит быстрая разрядка батареи. |
st (start) — Используется для запуска двигателя. При удерживании ключа зажигания в данном положении стартёр будет прокручивать двигатель. Во время работы стартёра некоторые электрические компоненты отключатся, облегчая запуск двигателя. После отпускания ключ возвращается в положение «on».
|
Не поворачивайте ключ зажигания в положение lock или acc при движении автомобиля, т.к. это может привести к потере управляемости автомобилем и нарушению функционирования тормозов. |
Чашкодержатели и вещевой ящик в центральной консоли
|
Не следует пользоваться подстаканником во время движения автомобиля, т.к. при аварии или резком торможении установленные в подстаканники предметы могут явиться причиной травмы водителя и пассажиров. Тем более не следует ставить в подстаканники не закрытые ёмкости с горячими жидкостями при движении автомобиля, т.к. при возможном разбрызгивании жидкости водитель может обжечься и потерять управление автомобилем. |
Вещевой ящик, расположенный в консоли между сиденьями имеет встроенный чашкодержатель. Для открывания ящика потяните вперёд за заднюю сторону его крышки.
Доступ в вещевой ящик
Дополнительные чашкодержатели расположены на передней и задней части центральной консоли.
Чашкодержатель в передней части центральной консоли
Чашкодержатель в задней части центральной консоли
Органы управления и оборудование салона, расположенное на потолке
Выключатели внутреннего освещения
В состав приборов внутреннего освещения всходят передний и задний салонные светильники, подсветка зеркал, встроенных в солнечные козырьки, светильники в ножных колодцах (спереди, светильники в дверях), а также светильник в багажном отделении.
Выключатели и передний салонный светильник
Каждая лампа для чтения имеет собственный переключатель.
Задний салонный светильник
Режим работы внутреннего освещения устанавливается при помощи переключателя, расположенного рядом с передним салонным светильником, справа. В среднем положении переключателя внутреннее освещение включается:
- Когда автомобиль отпирается снаружи;
- При открывании одной из дверей;
- При извлечении ключа из замка зажигания.
Освещение гаснет спустя 30 с после закрывания дверей, либо при повороте ключа зажигания в положение «on». Если дверь оставлена открытой при выключенном зажигании, внутреннее освещение гаснет спустя 20 минут.
Переключатель управления крышкой верхнего люка
Переключатель управления крышкой верхнего люка расположен рядом с передним салонным светильником, в центре. Описание переключателя приведено в Разделе Верхний люк.
Солнцезащитные козырьки и косметические зеркала
Двойные солнцезащитные козырьки расположены над ветровым стеклом, на потолке слева и справа и предназначены для предотвращения ослепления прямыми солнечными лучами. Козырьки оснащены косметическими зеркалами (на внутренней стороне) с подсветкой, включающейся при откидывании зеркала.
Солнечные козырьки и косметическое зеркало
Внутреннее зеркало заднего вида
Перед поездкой следует отрегулировать внутреннее зеркало заднего вида, поворачивая его так, чтобы в его центре был виден центр заднего стекла. При этом зеркало должно находиться в нормальном режиме.
Для переключения между ночным и дневным режимами перемещайте рычаг, расположенный сзади зеркала, соответственно к себе или от себя.
Переключение режимов зеркала заднего вида
На моделях, оснащённых зеркалом заднего вида с возможностью автоматического затемнения, для переключения между дневным и автоматическим режимами служит кнопка, расположенная на его передней панели.
Зеркало заднего вида с автоматическим затемнением
Зеркало с автоматическим затенением имеет два датчика освещённости: один направлен вперёд, а дугой – назад. Когда направленный вперёд датчик определяет снижение естественного освещения, включается ночной режим (при условии включённого автоматического режима). То же происходит при попадании на зеркало яркого света фар идущего сзади автомобиля. Включение ночного режима происходит постепенно. При исчезновении яркого света сзади, а также при увеличении яркости естественного освещения зеркало автоматически переключается в дневной режим.
При включении передачи заднего хода автоматический режим отключается, и зеркало работает в дневном режиме. При буксировке высокого прицепа автоматический режим также можно выключить, т.к. прицеп будет заслонять обзор датчика, обращённого назад.
Переключатели, расположенные на дверях
В каждой двери находятся переключатели управления стеклоподъёмниками (см. Раздел Стёкла дверей). Помимо того в двери водителя расположены выключатели открывания лючка заливной горловины топливного бака и крышки багажника/двери задка (см. Раздел Двери и крышка багажника), а также блок управления наружными зеркалами.
Блок управления наружными зеркалами
В блоке управления наружными зеркалами заднего вида имеется переключатель между левым и правым зеркалом, круглый переключатель регулировки положения выбранного зеркала. Дополнительно имеется кнопка наклона правого зеркала при движении задним ходом. Для наклона правого зеркала выберите передачу заднего хода и нажмите эту кнопку. При выключении передачи заднего хода правое зеркало автоматически возвращается в исходное положение.
На моделях, оборудованных памятью положения сиденья водителя, положение зеркал заносится в память одновременно с запоминанием положения сиденья.
Обогрев наружных зеркал включается одновременно с обогревом заднего стекла (см. Раздел Система автоматического отопления и кондиционирования воздуха (acc)).
Отражатель зеркала можно поправлять также и вручную, осторожно нажимая на него в нужном направлении.
Наружные зеркала можно складывать к двери, если требуется проехать или припарковаться в узком месте.
Вещевые ящики
Помимо вещевого ящика, расположенного в центральной, салон автомобиля оборудован вещевыми ящиками, напротив сиденья переднего пассажира, расположенными под ручками дверей и в подлокотнике заднего сиденья.
Вещевой ящик с заслонкой подачи холодного воздуха
Вещевой ящик в подлокотнике заднего сиденья
Дополнительно имеются карманы на передней части подушек передних сидений, на задней части спинок передних сидений, а также на стойках кузова, у спинок передних сидений.
В вещевой ящик, расположенный напротив сиденья переднего пассажира можно подавать холодный воздух, например, для охлаждения хранящихся в ящике напитков – потяните заслонку на себя.
automn.ru
Форд мондео 3 приборная панель обозначения – Telegraph
Форд мондео 3 приборная панель обозначенияСкачать файл – Форд мондео 3 приборная панель обозначения
Следующее описание является общим для трех видов панелей приборов и комбинации приборов. ТОПЛИВНЫЙ КОМПЬЮТЕР Выбор функции отображения информации производится нажатием кнопки выбора функций компьютера. На дисплее отображается пробег автомобиля до км с момента последнего сброса на ноль. Сброс показаний пробега на ноль производится кнопкой сброса r. На дисплее отображается средняя скорость автомобиля при пробеге последней км или с момента последнего сброса на ноль. Сброс показаний на ноль производится кнопкой сброса r. На дисплее отображается мгновенный расход топлива, то есть потребление топлива двигателем в настоящий момент. На дисплее отображается средний расход топлива с момента последнего сброса на ноль. Запас хода на оставшемся топливе. На дисплее отображается расстояние в километрах, которое может проехать автомобиль на оставшемся в баке топливе при соблюдении прежних условий движения. При показании 0 км прозвучит звуковой сигнал. Контрольные лампочки указателей поворотов 5 Лампочка мигает при включении соответствующего поворота. При перегорании одной из лампочек поворотов, контрольная лампочка указателя поворотов начинает мигать с удвоенной частотой. Спидометр 6 Спидометр показывает мгновенную скорость движения автомобиля. Временный счетчик километров 7 Сброс временного счетчика на ноль происходит при нажатии на кнопку, находящуюся под шкалой. Суммарный счетчик километров 7 Показывает суммарный пробег автомобиля. Указатель уровня топлива 8 Шкала указателя разбита на 4 части объема топливного бака. Его объем составляет 70 дм 3. Указатель показывает количество топлива в баке даже при выключении зажигания. При выходе стрелки указателя в красный сектор шкала в баке осталось примерно 10 литров топлива. Указатель температуры охлаждающей жидкости 9 При нормальной температуре двигателя стрелка указателя должна находиться в секторе ‘norm’ шкалы. Индикатор перегрева дизель Контрольная лампа резерва топлива 11 Загорание лампочки предупреждает, что остаток топлива в баке составляет примерно 8 литров. При выходе из строя одного тормозного контура будет мигать соответствующий символ в течение 30 секунд. Инерционность отображения температуры составляет около 10 секунд. Неработающая лампочка наружного освещения b. Загорание символов лампочек указывает на неисправность лампочки, предохранителя или электрической цепи питания лампочки. При неполном закрытии дверей или багажника загорается соответствующий символ на дисплее. Непристегнутый ремень безопасности d. Система отопления и вентиляции Трехступенчатый переключатель вентилятора отопителя: Положение вентилятора 2 и 3 используются для быстрого прогрева салона в холодное время или вентиляции салона в жару. Для включения кондиционера необходимо нажать на ручку переключателя вентилятора. Кондиционер работает только при работающем двигателе, при этом необходимо закрыть все окна. Обогреватель заднего стекла 14 Обогреватель заднего стекла включается только при включенном зажигании и автоматически выключается примерно через 10 минут работы. Если на автомобиле установлены зеркала с электроподогревом, они включаются вместе с обогревателем заднего стекла. Обогреватель ветрового стекла 15 Обогреватель используется для размораживания ветрового стекла и омывателя, а также для устранения запотевания стекла. Обогреватель работает только при включенном зажигании и автоматически выключается примерно через 4 минуты работы. Контрольная лампа автоматического поддержания скорости автомобиля 21 Загорается при включении системы автоматического поддержания скорости автомобиля. Контрольная лампочка дальнего света фар 22 Загорается при включении дальнего света фар. Контрольная лампа уровня охлаждающей жидкости 23 Загорание лампочки предупреждает, что уровень охлаждающей жидкости в расширительном бачке понизился до отметки ‘min’. Необходимо немедленно восстановить уровень охлаждающей жидкости. Если необходимость доливания охлаждающей жидкости возникает часто, то необходимо проверить герметичность системы охлаждения. Система автоматического поддержания скорости автомобиля Нажатие и удержание этой кнопки приводит к постепенному увеличению скорости автомобиля. После отпускания кнопки восстановится прежняя скорость автомобиля. Для уменьшения скорости автомобиля в режиме автоматического поддержания скорости автомобиля необходимо нажать нижнюю кнопку с левой стороны рулевого колеса со знаком – и удерживать ее до достижения требуемой скорости, после чего отпустить. Повторное нажатие на эту кнопку приведет к восстановлению прежней скорости автомобиля. Предупреждение При нажатии любой педали управления происходит немедленное отключение системы автоматического поддержания скорости автомобиля. Для восстановления автоматического поддержания скорости автомобиля необходимо нажать на нажать нижнюю кнопку с левой стороны рулевого колеса со знаком -. В случае, если габаритные огни не выключены и открыта дверь водителя, то будет звучать зуммер. На автомобилях, не имеющих передних противотуманных фар, ручка вытягивается только на одно положение. При вытягивании ручки загораются соответствующие контрольные лампочки. Эта лампочка начинает гореть при включении зажигания. Когда она погаснет, двигатель может быть запущен. Подушка безопасности 41 После включения зажигания лампочка должна гореть в течение 5 секунд, что свидетельствует о исправности системы управления подушкой безопасности. Руководства База знаний История авто Реклама на сайте. Шаг 1 – Выберите марку авто Audi BMW Chevrolet Citroen Daewoo Ford Honda Jeep Hyundai Infiniti Isuzu Kia Lexus Mazda Mercedes Mitsubishi Nissan Opel Peugeot Renault Saab Skoda Subaru Suzuki Toyota Volkswagen Volvo АЗЛК ГАЗ ВАЗ Иж УАЗ Шаг 2 – Выберите модель Шаг 3 – Выберите год выпуска. Ford Mondeo Сервисное обслуживание и эксплуатация. Представление справочной системы 2. Уход за автомобилем 5. Система впрыска топлива 9. Предлагаем Вашему вниманию адресно-телефонный справочник автопредприятий предоставляющих товары и услуги автомобилям Ford:. Авторазборы, разборки Магазины автозапчастей Сервисы, технич. Панель приборов и комбинация приборов ОБЩИЕ СВЕДЕНИЯ Панель приборов ранняя версия — полная. По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов. Часы показывают время до 12 или 24 часов. Для определения режима работы часов необходимо нажать обе кнопки одновременно. При высвечивании на экране 1: А — мгновенный расход топлива, В — средний расход топлива от последнего нажатия на кнопки компьютера, С — расход топлива при старте в литрах от последнего нажатия на кнопки компьютера, d — запас хода в километрах на оставшемся в баке топливе, Е — выбор функции. При нажатии изменяются все 4 функции. Каждая функция указывается на табло, f — М кнопка переключения на метрическую или английскую имперскую систему, g — С кнопка вызова. Для установки времени необходимо включить зажигание и нажимать на кнопку управления до появления на часовом дисплее стрелки, указывающей режим работы 12 или 24 часа. Нажимая кнопку выбора функции часов, необходимо установить режим времени. Нажимая кнопку установки s , выбрать режим часов. Индикатор ‘am’ соответствует показаниям часов до полудня, а ‘pm’ — после полудня. Нажимая кнопку сброса r , выбрать режим до или после полудня. Для установки необходимо установить дисплей времени, затем дважды нажать кнопку установки s , что приведет к миганию цифры часов, и затем, нажимая кнопку сброса r , установить показания часов. Для установки необходимо установить дисплей времени, затем трижды нажать кнопку установки s , что приведет к миганию цифры минут, и затем, нажимая кнопку сброса r , установить показания минут. После установки времени необходимо нажать на кнопку выбора функций часов. Для установки необходимо, нажимая кнопку выбора функций, установить на часовом дисплее календарь. Для установки необходимо нажать кнопку установки s , что приведет к миганию цифры, обозначающей месяц, и затем, нажимая кнопку сброса r , установить месяц. Для установки необходимо дважды нажать кнопку установки s , что приведет к миганию цифры, обозначающей день недели, и затем, нажимая кнопку сброса r , установить день недели. После установки календаря необходимо нажать на кнопку выбора функций часов. Для установки необходимо, нажимая кнопку выбора функций, установить на часовом дисплее секундомер. Нажатие на кнопку установки s производит запуск отсчета времени секундомером, а повторное нажатие кнопки установки s ведет к остановке секундомера. Последующие нажатия кнопки установки s производят запуск и остановку секундомера. Нажатие кнопки сброса r приводит к обнулению показаний секундомера. Работа секундомера может продолжаться и при переключении на любые другие функции часов, при этом символ секундомера будет мигать. Для установки необходимо, нажимая кнопку выбора функций, установить на часовом дисплее измерение температуры. Мигание индикатора указывает на перегрев двигателя. В этом случае необходимо немедленно остановить автомобиль, оставить двигатель работать на холостых оборотах и определить причину перегрева. Дисплей работает только при включении зажигания. На дисплее отображается информация о состоянии тормозов, лампочек наружного освещения, закрытии дверей и багажника и наружной температуре воздуха. Проверка всех функций производится после включения зажигания в течение 5 секунд. При выявлении нарушения работы любой из контролируемых систем на дисплее загорается соответствующий символ. Ручка регулировки температуры подаваемого в салон воздуха: Поворот влево — холодный воздух, поворот вправо — горячий воздух. При повороте ручки по часовой стрелке производится вентиляция салона наружным воздухом в обычном режиме. При повороте ручки против часовой стрелки производится вентиляция салона внутренним воздухом. Вращением ручки корректируется угол наклона пучка света фар в зависимости от загрузки автомобиля. Поворот ручки против часовой стрелки опускает пучок света вниз при загрузке автомобиля , и наоборот, поворот ручки по часовой стрелке поднимает пучок света фар. Исходное положение ‘0’ соответствует загрузке автомобиля только водителем и пассажиром на переднем сидении. Поворачивая ручку регулятора уровня подсветки приборов, можно установить желаемую интенсивность освещения приборов. Переключатель имеет четыре фиксированных положения при повороте ручки и два фиксированных положения при вытягивании ручки.
1.3 Панель приборов и комбинация приборов
