Предохранители Форд Фьюжн и реле с описанием назначения и схемами блоков
Субкомпактвэн Ford Fusion европейской сборки производился на заводе в Германии в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с бензиновыми и дизельными двигателями объёмом 1,2 1,4 1,6 литра. За этот период автомобиль прошел рестайлинг один раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фьюжн, а так же их схемы и фотографии. Отдельно отметим предохранитель отвечающий за прикуриватель. В заключении предложим для ознакомления полное руководство по ремонту и обслуживанию.
Назначение элементов схем блоков может отличаться от представленного. Сверяйте описание со своей технической документацией. А если обладаете другим поколение Форд Фьюжн (модели с 2012 года выпуска), тогда изучите данную публикацию.
Содержание
- 1 Блоки под капотом
- 1.1 Монтажный блок
- 1.2 Блок реле
- 2 Блок в салоне
- 3 Руководство Форд Фьюжн
Блоки под капотом
Монтажный блок
Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности.
Для доступа к нему надо поднять саму аккумуляторную батарею.
Схема
Обозначение
| FА | 80А Вспомогательный отопитель (отопитель РТС) |
| FB | 60А Коробка передач |
| FC | 60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель) |
| FD | 40А Вентилятор охлаждения и кондиционирование воздуха |
| FE | 60А Осветительное оборудование и общий электронный модуль (GEM) |
| FF | 60А Зажигание |
| FG | 60А Двигатель и осветительное оборудование |
| FH | 60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники |
Блок реле
Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.
Схема
Расшифровка
- R1 – Выключение А/С при широко открытой дроссельной заслонке
- R2 – Высокоскоростной режим вентилятора охлаждения двигателя
- R3 – Вспомогательный отопитель (отопитель РТС)
- R4 – Вспомогательный отопитель (отопитель РТС)
Блок в салоне

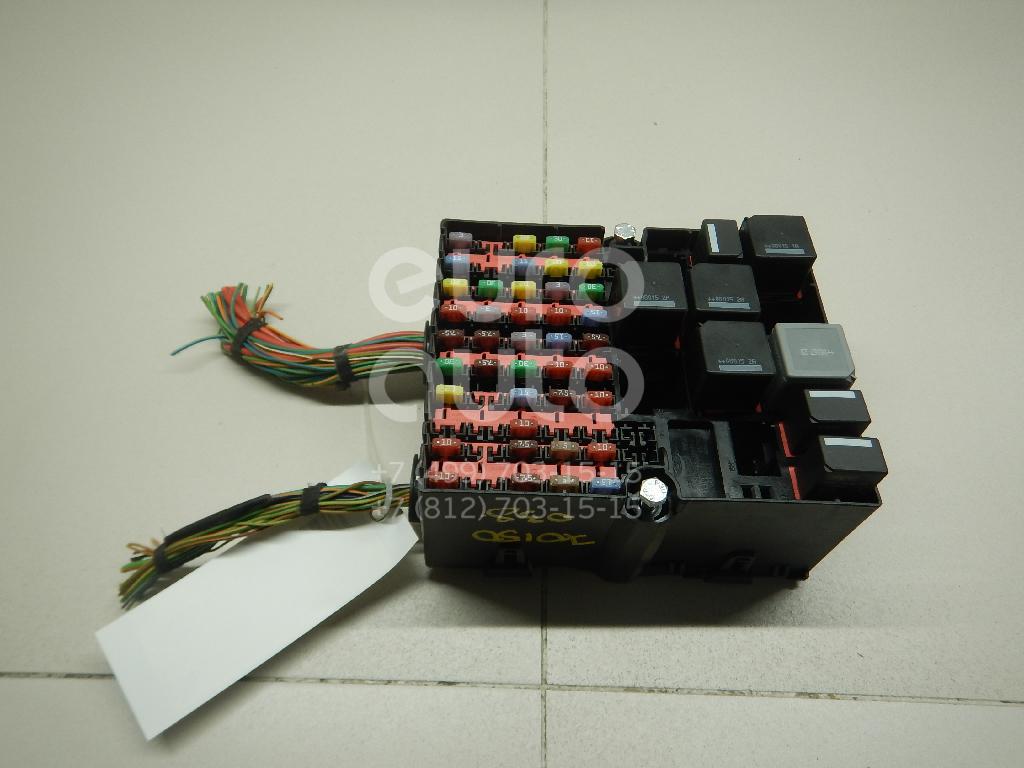

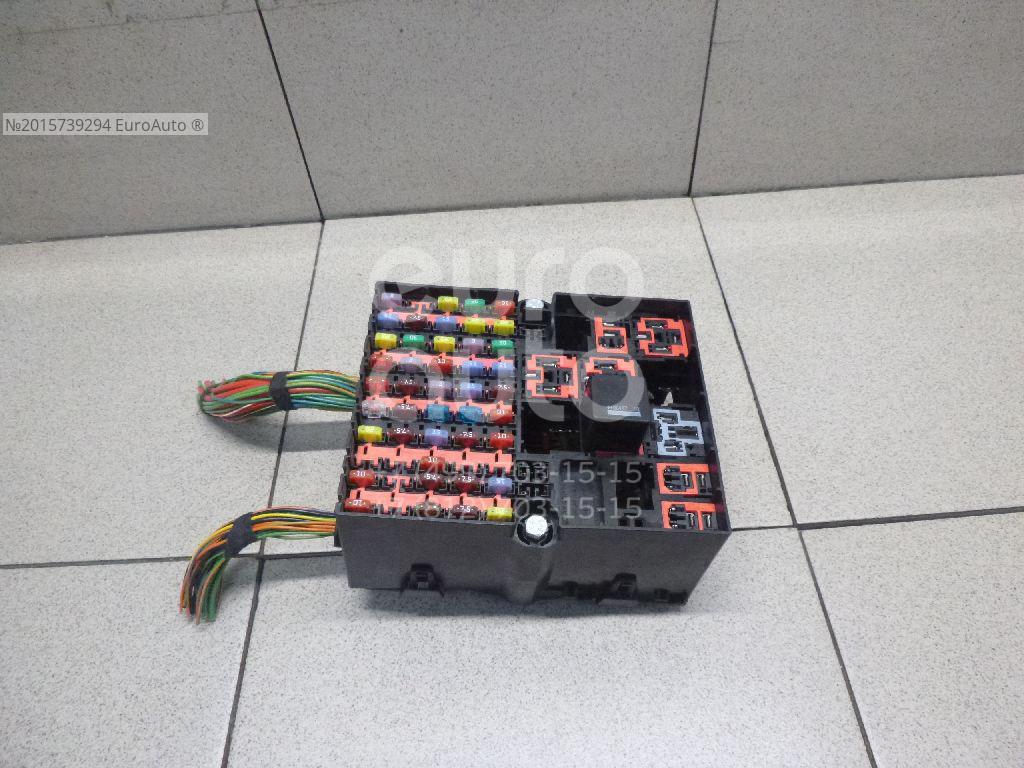

Основной блок с предохранителями и реле находится в салоне, за бардачком.
Для доступа к нему надо слегка сжать по бокам стенки.
Актуальное назначение будет представлено в виде схемы на обратной крышки.
Фото – схема
Описание предохранителей
| F1 | Резерв |
| F2 | Прицеп |
| F3 | Прицеп |
| F4 | 10А Система отопления (кондиционирования) и вентиляции салона |
| F5 | 20А Антиблокировочная система (ABS) |
| F6 | 30А Антиблокировочная система (ABS) |
| F7 | 15А Коробка передач Durashift EST |
| F8 | 7,5А Электропривод наружных зеркал заднего вида |
| F9 | 10А Левая фара ближнего света |
| F10 | 10А Правая фара ближнего света |
| F11 | 15А Освещение при движении в светлое время суток |
| F12 | 15А Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 | 20А Система управления двигателем (дизель) |
| F14 | 30А Стартер |
| F15 | 20А Топливный насос |
| F16 | 3А Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 | 15А Переключатель приборов наружного освещения |
| F18 | 15А Автомагнитола |
| F19 | 15А Освещение при движении в светлое время суток |
| F20 | 7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | Резерв |
| F22 | 7,5А Габаритный свет левая сторона |
| F23 | 7,5А Габаритный свет правая сторона |
| F24 | 20А Центральный замок и звуковой сигнал охранной сигнализации |
| F25 | 15А Аварийная световая сигнализация |
| F26 | 20А Электрообогрев заднего стекла двери задка |
| F27 | 15А Звуковой сигнал |
| F28 | 3А Аккумулятор, стартер |
| F29 | 15А Прикуриватель |
| F30 | 15А Система зажигания |
| F31 | 10А Переключатель приборов наружного освещения |
| F32 | 7,5А Электрообогрев наружных зеркал заднего вида |
| F33 | 7,5А Переключатель приборов |
| F34 | Резерв |
| F35 | 7,5А Подогрев передних сидений |
| F36 | 30А Стеклоподъемники |
| F37 | 3А Антиблокировочная система (ABS) |
| F38 | 7,5А Электронный блок общего назначения |
| F39 | 7,5А Подушки безопасности |
| F40 | 7,5А Автоматическая коробка передач |
| F41 | Резерв |
| F42 | 30А Обогрев ветрового стекла |
| F43 | 30А Обогрев ветрового стекла |
| F44 | 3А Автомагнитола |
| F45 | 15А Стоп-сигналы |
| F46 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F47 | 10А Стеклоочиститель стекла двери задка |
| F48 | 7,5А Фонарь заднего хода |
| F49 | 30А Электродвигатель отопителя |
| F50 | 20А Противотуманные фонари |
| F51 | 15А предохранитель дополнительного прикуривателя |
| F52 | 10А Левая фара дальнего света |
| F53 | 10А Правая фара дальнего света |
За прикуриватель отвечает предохранитель номер 29 и 51 на 15А.
Обращаем внимание, что за работу центрального замка, аварийную сигнализацию, поворотники, дворники, освещение салона и систему диагностики так же отвечает Gem – блок, находящийся под панель приборов со стороны водителя, за перчаточным ящиком.
Руководство Форд Фьюжн
Нужно больше информации про ремонт и эксплуатацию Ford Fusion европейской сборки? Ознакомьтесь с данным руководством: “скачать“. А если остались вопросы задавайте их в комментариях.
Блок предохранителей и реле Форд Фьюжн: схемы подключения, расположение
Основные и вспомогательные предохранители Ford Fusion отвечают за работоспособность и защиту электронных модулей авто от перегрузки и короткого замыкания. Частично элементы защиты были позаимствованы у Мондео 4 поколения, но совместимости между моделями нет. Конструкции не взаимозаменяемы.
В версии седан, хэтчбек и универсал, расположение блоков неизменно. Все элементы устанавливаются в передней части авто, что исключает необходимость вносить конструкционные изменения.
Содержание
- 1 Блок предохранителей в салоне
- 2 Предохранители под капотом
- 3 Распиновка предохранителей
- 4 Схема предохранителей Форд Фьюжн
- 4.1 Реле зажигания
- 4.2 Предохранитель открывания багажника
- 4.3 Центральный замок
- 4.4 Реле и предохранитель бензонасоса
- 4.5 Предохранитель прикуривателя: где находится
- 4.6 Предохранитель и реле стартера
- 4.7 Предохранитель звукового сигнала
- 4.8 Стоп-сигнал
- 4.9 Предохранитель АБС: где стоит
- 4.10 Задний ход
- 4.11 Предохранитель дворников
- 4.12 Реле ближнего света
- 4.13 Предохранитель подсветки приборов
- 4.14 Магнитола
- 4.15 Реле поворотов
- 4.16 Реле генератора
- 4.17 Реле вентилятора охлаждения
- 4.18 Предохранитель габаритов
- 4.19 Реле свечей накала — где находится
- 4.20 Предохранитель печки
- 4.21 Омыватель лобового стекла
- 4.22 Зеркала
- 4.
23 Стеклоподъемники
- 5 Ford Fusion: замена предохранителей
- 6 Итог
23 СтеклоподъемникиЕдинственным различием является тип мотора. В версии дизель, предохранителей немного больше, чем на бензиновых модификациях.
На фото ниже, представлено расположение монтажников и их внутреннее содержание.
Блок предохранителей в салоне
Панель внутри машины устанавливается под приборкой со стороны вещевого ящика. Расположение блока неизменно для авто до и после рестайлинга 2012 года.
Внутри модуля устанавливаются ряд плавких вставок и реле, которые отвечают за вспомогательные устройства и дополнительные приборы, не имеющие отношения к работе силовой установки. Для облегчения жизни пользователю, изготовитель наносит схематическое описание всех элементов на внутренней стороне крышки.
Предохранители под капотом
Основная часть вставок, ответственных за мотор находится возле аккумуляторной батареи.
Панель крепится к плюсовой клемме и скрывается под корпусом АКБ. Чтобы получить доступ к предохранителям потребуется отсоединить батарею и вынуть ее с посадочного места. В версии дорестайлинга 2007 года присутствовал вспомогательный монтажный блок, где устанавливались силовые реле.
Распиновка предохранителей
Полноценной распиновки блоков производитель не предоставляет широкому обзору. Это связано с тем, что политика компании не допускает самостоятельного обслуживания сложных технических агрегатов пользователями.
Подобные таблицы распиновки доступны исключительно для сервисных станций, официальных дилерских центров.
Схема предохранителей Форд Фьюжн
Дальнейшее описание плавких вставок и реле приведено на машине 2008 года.

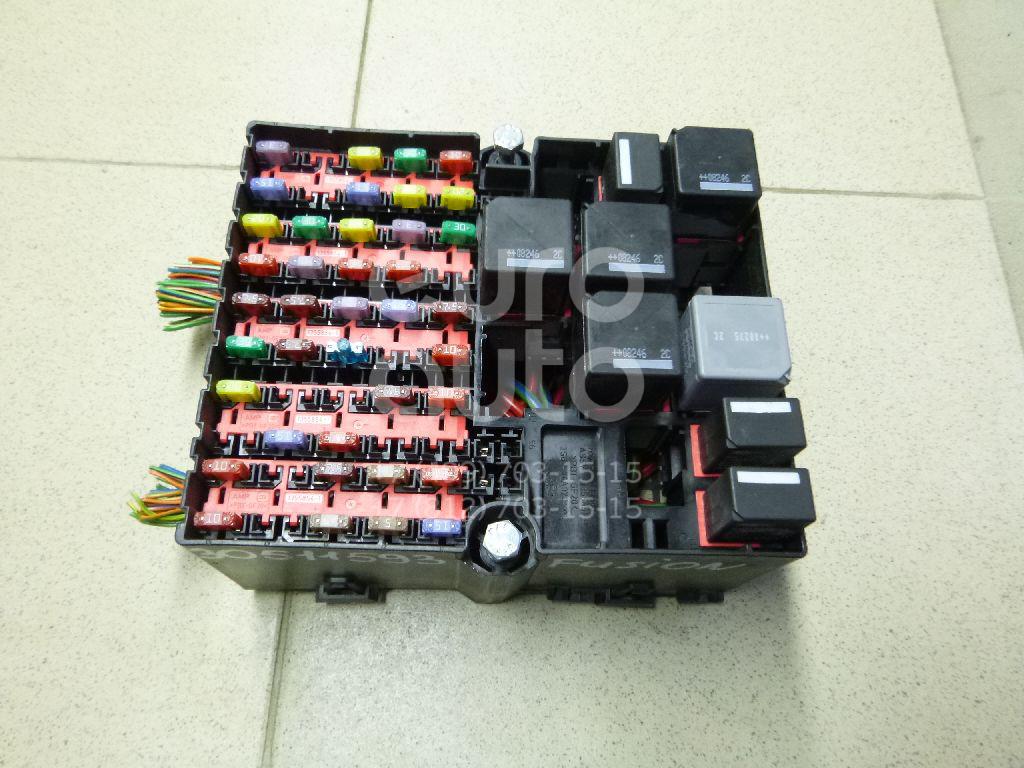

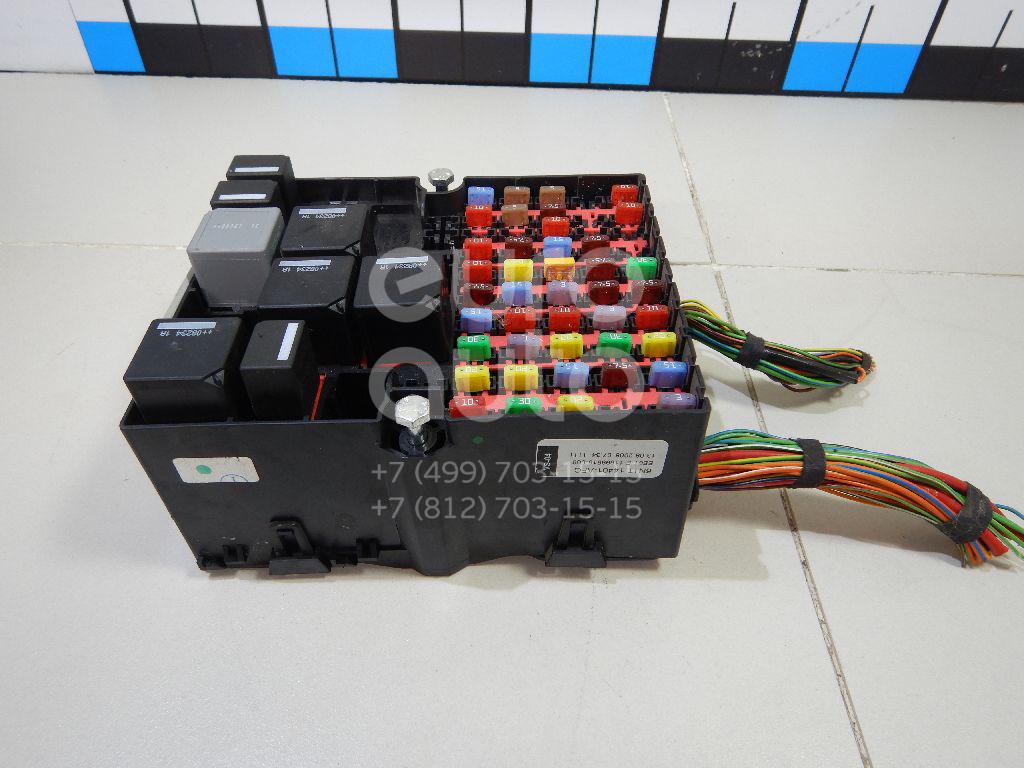

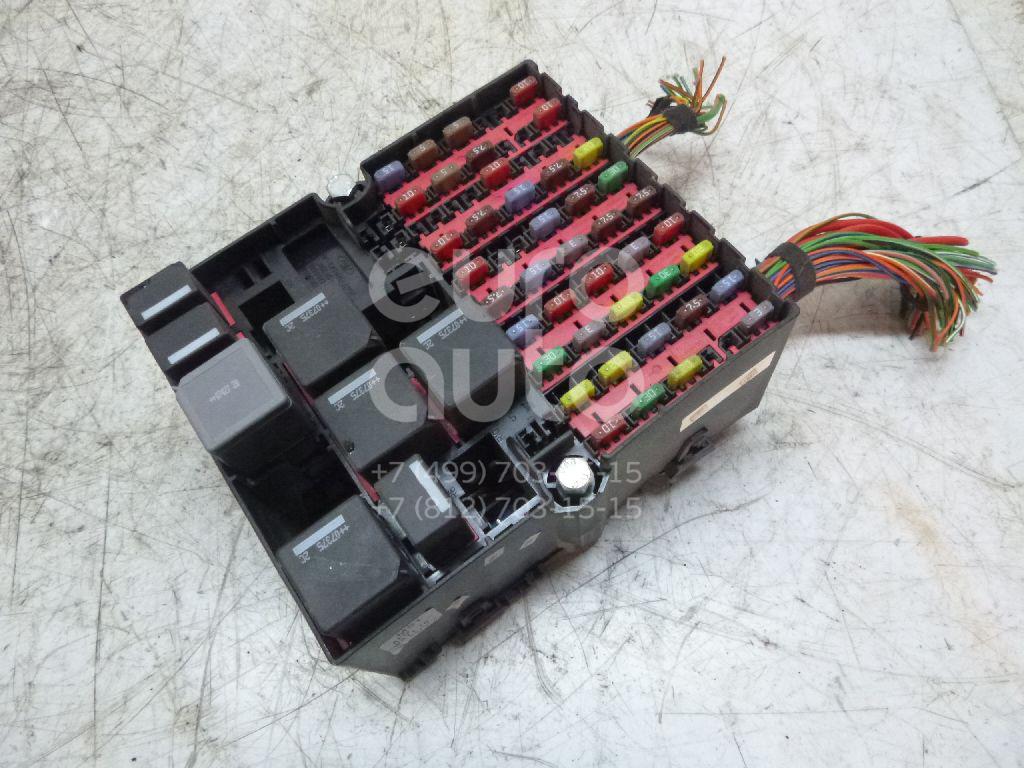

Рассмотрим салонный модуль, установленный под бардачком.
| Расположение | Описание |
| 1 | Резервный плавкий элемент. |
| 2 и 3 | Предохранители прицепного устройства. |
| 4 | Питание привода отопителя. |
| 5/6 | Подача напряжения на систему АБС. |
| 7 | Модуль Durashift автоматической коробки передач. |
| 8 | Привод питания наружных зеркал |
| 9/10 | Левая и правая фара в режиме ближнего света. |
| 11 | Подключение ДХО. |
| 12 | Контроллер участка ЭБУ, отвечающего за систему впрыска топлива. |
| 13 | Модуль ЭСУД на дизельных версиях. |
| 14 | Подача напряжения на реле стартера. |
| 15 | Аналогично для топливного насоса. |
| 16 | Цепи питания ЭБУ. |
| 17 | Подрулевые выключатели приборов внешнего освещения. |
| 18 | Питание штатной магнитолы. |
| 19 | Подсветка ДХО |
| 20 | Питание приборной панели, освещение заднего номера. |
| 21 | Резервная ячейка. |
| 22/23 | Соответственно для левого и правого габарита. |
| 24 | Питание центрального замка и звукового сигнала. |
| 25 | Подача напряжения на аварийку. |
| 26 | Система подогрева заднего стекла. |
| 27 | Клаксон и внутренние плафоны освещения. |
| 28 | Подача питания на обмотку возбуждения генератора. |
| 29 | Передний прикуриватель |
| 30 | Контроль системы зажигания. |
| 31 | Подрулевой переключатель внешнего освещения. |
| 32 | Подогрев зеркал заднего вида. |
| 33 | Переключатели на приборной панели. |
| 34 | Резервная позиция. |
| 35 | Подогреватели передних сидений. |
| 36 | Работа стеклоподъемников. |
| 37 | Питание контроллера АБС. |
| 38 | Общий электронный блок. |
| 39 | Контроль подушек безопасности. |
| 40 | Контроллер АКПП |
| 41 | Резервный предохранитель. |
| 42/43 | Подогреватели ветрового стекла. |
| 44 | Питание штатной магнитолы от АКБ. |
| 45 | Стоп-сигналы. |
| 46 | Питание стеклоочистителей переднего окна. |
| 47 | Аналогично для стекла кормовой части машины. |
| 48 | Лампа заднего хода. |
| 49 | Электрический привод вентилятора печки. |
| 50 | Противотуманные фонари. |
| 51 | Задний прикуриватель. |
| 52/53 | Левая и правая фара головной оптики в режиме дальнего света. |
| Реле | |
| 1 | Выключатели передних фар. |
| 2 | Подогрев лобового стекла. |
| 3 | Вспомогательная система зажигания. |
| 4/5 | Выключатели фар головной оптики в режиме ближнего/дальнего света. |
| 6 | Питание топливной цепи, системы зажигания. |
| 7 | Обмотки возбуждения стартера. |
| 8 | Привод вентилятора системы охлаждения силовой установки. |
| 9 | Опция дневного освещения применяется только для скандинавских стран. |
| 10 | Питание задней розетки. |
| 11 | Основная система зажигания, проведенная через иммобилайзер, ренератор. |
| 12 | Резервное реле. |
Отдельно стоит рассмотреть модуль, установленный под капотом машины.
| Маркировка | Описание |
| FA | Система питания вспомогательного отопления. |
| FB | Контроллеры коробки передач |
| FC | Дополнительная печка либо свечи накаливания на дизеле. |
| FD | Вентилятор охлаждения радиатора и муфта кондиционера. |
| FE | Общий электронный модуль осветительных приборов всего автомобиля. |
| FF | Система зажигания. |
| FG | Основная электроника двигателя и осветительных элементов. |
| FH | Подогреватели лобового стекла, системы АБС и ЕСП. |
Рядом устанавливается модуль реле.
| Порядковый номер | Описание |
| 1 | Выключение А/С положения при открытии дроссельной заслонки. |
| 2 | Вентилятор радиатора, высокая скорость вращения. |
| 3/4 | Питание систем вспомогательного отопителя салона. |
Реле зажигания
Питание магистрали выполняется через выключатель FF, установленный под капотом машины.
Предохранитель открывания багажника
За замок крышки и другие запирающие устройства ответственен элемент 24, смонтированный в салонном отсеке.
Центральный замок
Информация указана выше.
Реле и предохранитель бензонасоса
Установлен в салоне на позиции 15. Выключатель ставится под приборкой либо его роль выполняет ЭБУ.
Предохранитель прикуривателя: где находится
В машине изначально устанавливается 2 розетки.
За их питание отвечают вставки 29 и 51, установленные в салоне.
Предохранитель и реле стартера
Монтируются на двух позициях в салоне – 14 и 28. Силовые реле в зависимости от комплектации могут устанавливаться рядом, на позиции 2 и 3. Втягивающее стартера устанавливается на привычном месте и отличается повышенной надежностью и простотой конструкции.
Предохранитель звукового сигнала
Включается через элемент 24. Клаксон защищен вставкой 27.
Стоп-сигнал
Питание подведено через предохранитель 45, смонтированный в салонной панели.
Предохранитель АБС: где стоит
Система защищена двумя вставками. Датчики — предохранителем 5. Контроллер устройства — вставкой 6. Элементы расположены под приборной панелью.
Задний ход
Лампочка подключена к бортовой сети через элемент 48.
Предохранитель дворников
Для переднего и заднего стеклоочистителя отведены предохранители 46/47.
Реле ближнего света
Модуль освещения выполнен через реле 4, установленный в салоне. Блок осветителей контролируется элементом FE.
Предохранитель подсветки приборов
Освещение подключено к бортовой сети через вставку 11.
Магнитола
Система имеет 2 предохранителя из-за проводки, идущей для снятия нагрузки с плавкой вставки и проводов. Здесь за подачу напряжения отвечают элементы 18/44.
Реле поворотов
Их не следует искать в монтажных панелях или под обшивкой салона. За работоспособность устройства отвечает GEM – блок, подготовленный специально для этой цели.
Реле генератора
Устанавливается внутри генератора. Устройство монтируется на рабочем валу агрегата и снимается только после полной разборки носителя.
Реле вентилятора охлаждения
Система питания на высоких оборотах запиптана через реле FD, установленный под капотом. Низко оборотистая часть подключена от элемента 2 в салоне.
Предохранитель габаритов
Система питания организована от вставок 22/23 для левой/правой стороны автомобиля.
Реле свечей накала — где находится
Система реализована только на дизельных моторах. Здесь магистраль питания проведена через выключатель FC.
Предохранитель печки
Система контроля отопителя салона устанавливается через элемент 49. Силовые жилы подкинуты от релюшек R3/4.
Все элементы устанавливаются в салоне под приборной доской.
Омыватель лобового стекла
Силовые цепи моторчика насоса подведены к бортовой цепи от предохранителя 46, расположенного в салоне.
Зеркала
Привод регулировки подключен к аккумулятору через вставку 8. Цепи нагрева подкинуты к магистралям через элемент 32.
Стеклоподъемники
Ford Fusion: замена предохранителей
Чтобы сменить вставку на автомобиле потребуется выполнить простую последовательность действий.
- Обесточить машину, отсоединив клеммы от аккумулятора.
- Вскрыть крышку монтажного блока и найти требуемый элемент.
- Используя специальный пинцет или щипцы вынуть поврежденный элемент из гнезда. При этом, доставать элемент голыми руками недопустимо – так можно повредить посадочное место.
- Далее потребуется собрать всю конструкцию в обратном порядке.
Итог
Предохранители Фьюжн представляют собой надежное решение, предназначенное для защиты электронных приборов и агрегатов. Монтажные блоки легко обслуживаются и не требуют обслуживания.
Оставить отзыв
Предохранители Форд Фьюжн: где находятся, замена
Пожарная безопасность и защита электрооборудования автомобилей обеспечивается применением плавких предохранителей и использованием реле для включения мощных потребителей. Предохранители собираются в монтажные блоки и располагаются в доступном для обслуживания месте. Таких блоков на автомобиле форд фьюжн два.
Один блок находится под вещевым ящиком в салоне автомобиля.
Второй монтажный блок находится в моторном отсеке, рядом с аккумулятором. Предохранитель представляет собой пластиковый корпус, в котором находится плавкая вставка и две контактные ножки. Конструкция электро предохранителей универсальная и подходит к различным автомобилям.
Для доступа к блоку предохранителей в салоне автомобиля нужно открыть вещевой ящик и сдвинув к середине боковины откидной крышки, снять её. Откроется доступ к блоку предохранителей, в котором, находится 53 вставки.

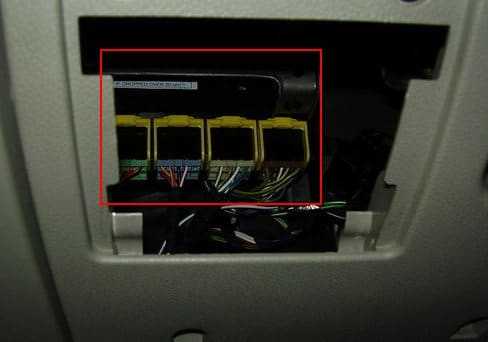

Так выглядит блок предохраннителей в салоне по вещевым ящиком.
Из них:
- 1.f 1 резервный свободное место.
- f 2 и f3 для прицепа.
- f 4 отвечает за систему отопления (охлаждения) и вентиляцию салона. 10 А
- f 5 Система динамической стабилизации и ABS (антиблокировочная система) 20 А
- f 6 ABS (антиблокировочная система) 30 А
- f 7 КПП робот 15 А
- f 8 Привод внешних зеркал заднего вида 7,5 А
- f 9 Фара ближнего света (левая) 10 А
- f 10 Фара ближнего света (правая) 10 А
- f 11 Габаритное освещение при движении в светлое время суток 15 А
- f 12 Питание системы впрыска, ЭБУ системы впрыска 15 А
- f 13 Система управления двигателем (дизель) 20 А
- f 14 стартер 30 А
- f 15 Реле бензонасоса 20 А
- f 16 Питание системы впрыска, ЭБУ системы впрыска 3 А
- f 17 Переключатель приборов наружного освещения 15 А
- f 18 Радиоприёмник 15 А
- f 19 Габаритное освещение при движении в светлое время суток 15 А
- f 20 Топливный насос 7,5 А Габаритный фонарь (левый)
- f 21 Запасной. Без предохранителя.
- f 22 Габаритный фонарь (левый) 7,5 А
- f 23 Габаритный фонарь (правый) 7,5 А
- f 24 Звуковой сигнал охранной сигнализации, центральный замок 20 А
- f 25 Аварийная сигнализация 15 А
- f 26 Схема обогрева заднего стекла 20 А
- f 27 Звуковой сигнал 15 А с 2004 г. в.
- 10 А до 2004 г. в.
- f 28 На стартер и зарядку аккумулятора 3 А
- f 29 Отвечает за прикуриватель 15 А
- f 30 Система зажигания 15 А
- f 31 Переключатель приборов наружного освещения 10 А
- 31.f 32 Электро обогрев внешних зеркал заднего вида 7,5 А
- 32.f 33 Переключатель приборов 7,5 А
- f 34 Запасной. Без предохранителя.
- f 35 Подогрев передних сидений 7,5 А
- f 36 На стеклоподъёмники 30 А
- f 37 Система динамической стабилизации, антиблокировочная система (ABS) 3 А
- f 38 Электронный блок общего назначения7,5 Ф
- f 39 Подушки безопасности 7,5 А
- f 40 АКПП 7,5 А
- f 41 Запасной. Без предохранителя. Или роботизированная КПП 7,5 А
- f 42 Обогреватель переднего стекла 30 А
- f 43 Обогреватель переднего стекла 30 А
- f 44 Радиоприёмник 3 А
- f 45 Стоп сигналы два основных и один дополнительный 15 А
- f 46 Схема дворников и насос омывателя лобового стекла 20 А
- f 47 Стеклоочиститель заднего стекла 10 А
- f 48 Фонари заднего хода 2шт. 7,5 А
- f 49 Электродвигатель вентилятора системы вентиляции и кондиционирования салона 30 А
- f 50 Противотуманные фонари (фары) передние и задние всего 4шт. 20 А
- f 51 Дополнительный прикуриватель для задней части салона 15 А
- f 52 Фара дальнего света (левая) 10 А
- 52 f 53 Фара дальнего света (правая) 10 А
Без предохранителя.
Без предохранителя. Или роботизированная КПП 7,5 АЦветовая маркировка предохранителей:
- 3 А (фиолетовый)
- 7,5 А (коричневый)
- 10 А (красный)
- 15 А (синий)
- 20 А (желтый)
- 30 А (зелёный)
Замена предохранителей производится специальным пинцетом, который продаётся в комплектах с вставками.
Для замены надо захватить пинцетом перегоревший электро предохранитель и лёгким покачиванием извлечь его из гнезда. Новый предохранитель вставляется пинцетом в обратном порядке. Замена предохранителей на вставки другого наминала, не допускается.
Блок предохранителей в моторном отсеке имеет 8 предохранителей. Они имеют большую мощность и конструктивно отличаются от салонных вставок, Имеют цифровое обозначение максимального тока. Крепятся в блоке предохранителей винтами. Это сделано для обеспечения более надёжного контакта предохранителя с клеммами из-за больших нагрузок.
- Дополнительный отопитель. (30 А)
- Роботизированная коробка передач. (60 А)
- Система зимнего подогрева двигателя.(60 А)
- Кондиционер. (60 А)
- Внешнее освещение. (60 А)
- Не используется. (60 А)
- Системы управления двигателем и питания. (60 А)
- Электромоторы стекло подъёмников левый и правый. (60 А)
Для замены предохранителей под капотом, потребуется ключ «8» и плоская отвёртка.
Предохранители находятся в блоке под герметичной крышкой. Для доступа к вставкам нужно отвёрткой отжать пружинный зацеп крышки и откинуть её. Откроется доступ к предохранителям. Ключом на «8» открутить две гайки удерживающие предохранитель и снять его. Установка предохранителя выполняется в обратном порядке.
Определение перегоревшего предохранителя. Для облегчения этой процедуры в продаже имеются предохранители с встроенной индикаторной лампочкой. При выходе из строя вставки, индикатор начинает светиться. Достаточно разобрать вещевой ящик и будет виден не работающий предохранитель по светящемуся индикатору. Зажигание, при проверке, должно быть включено. Остаётся только заменить неисправный предохранитель. Но если в панели предохранителей, установлены стандартные вставки, применяются другие способы диагностики.
Диагностика предохранителей. На схемах, где на одном предохранителе находится несколько потребителей, признаком неисправности вставки является отказ всех потребителей.
Если часть потребителей работает, значит, предохранитель исправен. Например, предохранитель F48 отвечает за работу фонарей заднего хода. Если перестали гореть оба фонаря, это является признаком неисправности предохранителя. А если один фонарь светится, это означает, что предохранитель исправен.
Когда предохранитель отвечает за один потребитель, то для оценки его состояния потребуется его визуальный осмотр. Как в случае с предохранителем F52 или F53.
При выходе из строя предохранителя, через прозрачный корпус будет виден разрыв в плавкой вставке. Но бывают случаи, когда плавкая вставка отламывается от ножки в результате вибрации. Этот дефект выявляется только тестером или контрольной лампочкой.
При замене предохранителей надо следить, чтоб они входили в гнездо блока предохранителей с небольшим усилием. Если ножки вставляется легко, без усилия это означает, что пружинный контакт ослаб и его требуется заменить.
Прежде чем установить новый плавкий предохранитель, нужно выяснить причину, по которой сгорела старая вставка.
Схема блока предохранителей Ford Fusion (2013-2016)
Объявление vertisements
В данной статье мы рассмотрим Ford Fusion второго поколения (США) до рестайлинга, выпускавшийся с 2013 по 2016 год. Здесь вы найдете схемы блока предохранителей Ford Fusion 2013, 2014, 2015 и 2016 , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
См. другие Ford Fusion:
Предохранители прикуривателя (розетка) предохранители № 5 (разъем питания 3 — задняя панель или консоль), № 10 (разъем питания 1 — спереди водителя) и № 16 (разъем питания 2 — консоль) в двигателе отсек предохранителей.
Содержание
Расположение блока предохранителей
Салон
Панель предохранителей расположена под панелью приборов слева от рулевой колонки (за панелью отделки под рулевым колесом).
Моторный отсек
Распределительная коробка расположена в моторном отсеке.
В нижней части блока предохранителей расположены предохранители
Чтобы получить доступ к нижней части блока предохранителей, выполните следующие действия:
1. Откройте две защелки, расположенные с обеих сторон блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.
Схемы блока предохранителей
Объявление vertisements
2013, 2014
Салон
Назначение предохранителей в салоне (2013, 2014)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Освещение (окружающее, перчаточный ящик, туалетный столик, купол, багажник) |
| 2 | 7,5A | Сиденья с памятью, поясничная опора, зеркало с электроприводом |
| 3 | 20A | Блокировка двери водителя |
| 4 | 5A | Не используется (запасной) |
| 5 | 20A | Усилитель сабвуфера |
| 6 | 10А | Не используется (запасной) |
| 7 | 10А | Не используется (запасной) |
| 8 | 10А | Не используется (запасной) |
| 9 | 10А | Не используется (запасной) |
| 10 | 5A | Клавиатура |
| 11 | 5A | Не используется |
| 12 | 7,5 А | Климат-контроль, переключение передач |
| 13 | 7,5 А | Колонка рулевого колеса, кластер, логика канала передачи данных |
| 14 | 10А | Не используется |
| 15 | 10A | Модуль канала передачи данных/шлюза |
| 16 | 15А | Не используется (запасной) |
| 17 | 5A | Не используется (запасной) |
| 18 | 5A | Зажигание, кнопка стоп/старт |
| 19 | 5A | Индикатор отключения подушки безопасности пассажира, дальность передачи |
| 20 | 5A | Не используется (запасной) |
| 21 | 5A | Влажность и температура в салоне |
| 22 | 5A | Датчик классификации пассажиров |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка) |
| 24 | 30А | Центральный замок/отпирание |
| 25 | 30А | Дверь водителя (окно, зеркало) |
| 26 | 30А | Дверь переднего пассажира (окно, зеркало) |
| 27 | 30А | Люк |
| 28 | 20А | Усилитель Sony |
| 29 | 30A | Задняя дверь со стороны водителя (окно) |
| 30 | 30A | Задняя пассажирская дверь (окно) |
| 31 | 15 А | Не используется (запасной) |
| 32 | 10A | GPS, голосовое управление, дисплей, адаптивный круиз-контроль, радиоприемник |
| 33 | 20A | Радио, активный шумоподавитель |
| 34 | 30A | Шина запуска/пуска (предохранители №19, 20,21,22,35,36, 37, автоматический выключатель) |
| 35 | 5A | Модуль управления системами безопасности |
| 36 | 15 A | Зеркало заднего вида с автоматическим затемнением |
| 37 | 15 A | Модуль полного привода, модуль обогрева рулевого колеса |
| 38 | 30А | Не используется (запасной) |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2013, 2014)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 1 | 25 А | Двигатель стеклоочистителя #2 |
| 2 | — | Реле стартера |
| 3 | 15 А | Автостеклоочистители |
| 4 | — | Реле электровентилятора |
| 5 | 20A | Розетка 3 — задняя панель или консоль |
| 6 | — | Не используется |
| 7 | 20А | Модуль управления силовым агрегатом — мощность автомобиля 1 |
| 8 | 20A | Блок управления силовым агрегатом — мощность автомобиля 2 |
| 9 | — | Реле модуля управления силовым агрегатом |
| 10 | 20A | Розетка 1 — передняя часть водителя |
| 11 | 15A | Блок управления силовым агрегатом — мощность автомобиля 4 |
| 12 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 3 |
| 13 | 10A | Блок управления силовым агрегатом — мощность автомобиля 5 |
| 14 | 10A | Блок управления силовым агрегатом — мощность автомобиля 6 |
| 15 | — | Реле пуск/пуск |
| 16 | 20A | Power Point 2 — консоль |
| 17 | — | Не используется |
| 18 | 10A | Модуль управления силовым агрегатом — поддержание мощности |
| 19 | 10A | Электронный усилитель рулевого управления Run/Start |
| 20 | 10A | Освещение работы/старта |
| 21 | 15A | Управление коробкой передач Run/Start, пуск/останов масляного насоса коробки передач |
| 22 | 10A | Соленоид муфты кондиционера |
| 23 | 15A | Работа/старт: информационная система слепых зон, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей |
| 24 | — | Не используется |
| 25 | 10A | Антиблокировочная тормозная система Run/Start |
| 26 | 10A | Модуль управления силовым агрегатом «Пуск/запуск» |
| 27 | 10А | Не используется (запасной) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Электронное реле вентилятора №1 |
| 33 | — | Реле муфты кондиционера |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Электронное реле вентилятора №2 |
| 39 | — | Электронное реле вентилятора №3 |
| 40 | — | Реле топливного насоса |
| 41 | — | Реле звукового сигнала |
| 42 | — | Не используется |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | — | Не используется |
| 46 | 10А | Генератор |
| 47 | 10A | Выключатель тормоза |
| 48 | 20А | Звуковой сигнал |
| 49 | 5A | Датчик массового расхода воздуха |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | 10A | Сиденья с электроприводом |
| 54 | — | Не используется |
| 55 | — | Не используется |
Ad vertisements
Моторный отсек – низ
Назначение предохранителей в распределительной коробке (снизу) (2013, 2014)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 56 | 30А | Питание топливного насоса |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 30 А | 500 Вт Электронный вентилятор 3 |
| 60 | 30 А | 500 Вт Электронный вентилятор 1 |
| 61 | — | Не используется |
| 62 | 50A | Кузовной блок управления 1 |
| 63 | 20 А | 500 Вт Электронный вентилятор 2 |
| 64 | — | Не используется |
| 65 | 20А | Переднее сиденье с подогревом |
| 66 | — | Не используется |
| 67 | 50A | Кузовной блок управления 2 |
| 68 | 40А | Обогрев заднего стекла |
| 69 | 30А | Клапаны антиблокировочной тормозной системы |
| 70 | 30А | Пассажирское сиденье |
| 71 | — | Не используется |
| 72 | 30А | Не используется (запасной) |
| 73 | 20А | Не используется (запасной) |
| 74 | 30A | Модуль сиденья водителя |
| 75 | — | Не используется |
| 76 | 20A | Насос трансмиссионного масла №2 стоп/старт |
| 77 | 30А | Не используется (запасной) |
| 78 | — | Не используется |
| 79 | 40А | Двигатель вентилятора |
| 80 | 30А | Не используется (запасной) |
| 81 | 40 А | Инвертор 110 В |
| 82 | 60A | Насос антиблокировочной тормозной системы |
| 83 | 25 А | Двигатель стеклоочистителя #1 |
| 84 | 30А | Соленоид стартера |
| 85 | 30А | Не используется (запасной) |
2015
Ad vertisements
Салон
Назначение предохранителей в салоне (2015)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 1 | 10А | Освещение (окружающее, перчаточный ящик, туалетный столик, купол, багажник). |
| 2 | 7,5A | Сиденья с памятью, поясничная опора, зеркала с электроприводом. |
| 3 | 20A | Разблокировка двери водителя. |
| 4 | 5A | Не используется (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | Катушка реле обогрева сиденья. |
| 7 | 10A | Не используется (запасной). |
| 8 | 10A | Не используется (запасной). |
| 9 | 10A | Не используется (запасной). |
| 10 | 5A | Клавиатура. Модуль крышки багажника. |
| 11 | 5A | Не используется. |
| 12 | 7,5 А | Климат-контроль. |
| 13 | 7,5 A | Замок рулевой колонки. Кластер. Логика связи с датой. |
| 14 | 10А | Не используется. |
| 15 | 10A | Модуль шлюза канала передачи данных. |
| 16 | 15A | Блокировка от детей. Освобождение крышки багажника. |
| 17 | 5A | Не используется (запасной). |
| 18 | 5А | Зажигание. Кнопочный переключатель «Стоп-старт». |
| 19 | 5A | Индикатор отключения подушки безопасности пассажира. Диапазон передачи |
| 20 | 5A | Не используется (запасной). |
| 21 | 5A | Датчик влажности и температуры в салоне. Информационная система слепых зон. Задняя видеокамера. Адаптивный круиз-контроль. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка). |
| 24 | 20A | Разблокировка центрального замка. |
| 25 | 30А | Водительская дверь (окно, зеркало). |
| 26 | 30А | Дверь переднего пассажира (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20А | Усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Дверь заднего пассажира (окно). |
| 31 | — | Зап. |
| 32 | 10A | Система глобального позиционирования. Отображать. Голосовое управление. Адаптивный круиз-контроль. Радиочастотный приемник. |
| 33 | 20А | Радио. |
| 34 | 30A | Шина Run-Start (предохранители 19, 20,21,22,35, 36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления подушками безопасности. |
| 36 | 15 A | Зеркало заднего вида с автоматическим затемнением. Сиденье с подогревом. Полный привод. |
| 37 | 15A | Питание логики модуля стабильности напряжения. |
| 38 | 30А | Не используется (запасной). |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2015 г.)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Люк 1. |
| 2 | – | Реле стартера. |
| 3 | 15А | Автостеклоочистители. |
| 4 | — | Реле электровентилятора. |
| 5 | 20A | Разъем питания 3 — задняя часть консоли. |
| 6 | — | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом – мощность автомобиля 1 . |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Розетка питания 1 — спереди водителя. |
| 11 | 15 А | Модуль управления силовым агрегатом – мощность автомобиля 4. |
| 12 | 15 А | Блок управления силовым агрегатом – мощность автомобиля 3. |
| 13 | 10A | Блок управления силовым агрегатом — мощность автомобиля 5. |
| 14 | 10A | Блок управления силовым агрегатом — мощность автомобиля 6. |
| 15 | — | Реле пуск-пуск. |
| 16 | 20A | Power Point 2 — консоль. |
| 17 | 20А | Не используется (запасной). |
| 18 | 20А | Не используется (запасной). |
| 19 | 10A | Электронный усилитель рулевого управления с запуском и запуском. |
| 20 | 10A | Освещение Пуск/Пуск. |
| 21 | 15 A | Управление коробкой передач «Пуск/запуск». Запуск/остановка масляного насоса коробки передач. |
| 22 | 10A | Соленоид муфты кондиционера. |
| 23 | 15 А | Работа-старт. Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Проекционный дисплей. Модуль стабилизации напряжения. |
| 24 | 10А | Работа-старт 7. |
| 25 | 10A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10A | Модуль управления силовым агрегатом. |
| 27 | 10A | Не используется (запасной). |
| 28 | 10A | Не используется (запасной). |
| 29 | 5A | Датчик массового расхода воздуха. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронный вентилятор 1 реле. |
| 33 | — | Реле муфты кондиционера. |
| 34 | 15А | Не используется. |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | 10А | Не используется. |
| 38 | — | Электронное реле вентилятора 2 |
| 39 | — | Не используется. |
| 40 | — | Электронное реле фанкойла 2 и 3. |
| 41 | — | Реле звукового сигнала. |
| 42 | — | Реле катушки топливного насоса. |
| 43 | 10А | Не используется. |
| 44 | 20А | Не используется (запасной). |
| 45 | — | Не используется. |
| 46 | — | Не используется. |
| 47 | — | Не используется. |
| 48 | — | Не используется. |
| 49 | 10A | Поддерживающая мощность. |
| 50 | 20A | Звуковой сигнал. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | 10A | Сиденья с электроприводом. |
| 54 | 10A | Выключатель тормоза. |
| 55 | 10А | Датчик ALT. |
Ad vertisements
Моторный отсек – Низ
Назначение предохранителей в распределительной коробке (нижняя) (2015 г.)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 56 | — | Не используется. |
| 57 | 30A | Дизельный испаритель или E100. |
| 58 | 30А | Питание топливного насоса. |
| 59 | 30 А | 500 Вт Электронный вентилятор 3. |
| 60 | 30 А | 500 Вт Электронный вентилятор 1. |
| 61 | — | Не используется. |
| 62 | 50A | Кузовной блок управления 1. |
| 63 | 20 А | 500 Вт Электронный вентилятор 2. |
| 64 | 30А | Не используется (запасной). |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | — | Не используется. |
| 67 | 50A | Кузовной блок управления 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30А | Пассажирское сиденье. |
| 71 | 50A | Активное переднее рулевое управление. |
| 72 | 20A | Насос трансмиссионного масла. |
| 73 | 20A | Задние сиденья с подогревом. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 25 А | Двигатель стеклоочистителя 1. |
| 76 | 30A | Модуль подъемной двери с электроприводом. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40А | Не используется (запасной). |
| 79 | 40А | Двигатель вентилятора. |
| 80 | 25 А | Двигатель стеклоочистителя 2. |
| 81 | 40А | Инвертор 110 вольт. |
| 82 | — | Не используется. |
| 83 | 25 A | Переключатель TRCM. |
| 84 | 30А | Соленоид стартера. |
| 85 | 30A | Люк 2. |
| 86 | — | Не используется. |
| 87 | 60A | Насос антиблокировочной тормозной системы. |
2016
Ad vertisements
Салон
Назначение предохранителей в салоне (2016)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 1 | 10А | Освещение (окружающее, перчаточный ящик, туалетный столик, купол, багажник). |
| 2 | 7,5A | Сиденья с памятью, поясничная опора, зеркала с электроприводом. |
| 3 | 20A | Разблокировка двери водителя. |
| 4 | 5A | Не используется (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10А | Катушка реле обогрева сиденья. |
| 7 | 10A | Не используется (запасной). |
| 8 | 10A | Не используется (запасной). |
| 9 | 10A | Не используется (запасной). |
| 10 | 5A | Клавиатура. Модуль крышки багажника. Модуль паспорта мобильного телефона. |
| 11 | 5A | Не используется (запасной). |
| 12 | 7,5 А | Климат-контроль. Переключение передач |
| 13 | 7. 5A | Замок рулевой колонки. Кластер. Логика связи с датой. |
| 14 | 10A | Электронный блок управления аккумулятором. |
| 15 | 10A | Модуль шлюза канала передачи данных. |
| 16 | 15 A | Блокировка от детей. Освобождение крышки багажника. |
| 17 | 5А | Отслеживание и блокировка. |
| 18 | 5А | Зажигание. Кнопочный переключатель «Стоп-старт». |
| 19 | 7.5A | Индикатор отключения подушки безопасности пассажира. Дальность передачи. |
| 20 | 7,5 А | Адаптивный налобный фонарь. |
| 21 | 5A | Датчик влажности и температуры в салоне. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка). |
| 24 | 20A | Разблокировка центрального замка. |
| 25 | 30А | Водительская дверь (окно, зеркало). |
| 26 | 30А | Дверь переднего пассажира (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20А | Усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Дверь заднего пассажира (окно). |
| 31 | 15A | Не используется (запасной). |
| 32 | 10A | Система глобального позиционирования. Отображать. Голосовое управление. Адаптивный круиз-контроль. Радиочастотный приемник. |
| 33 | 20A | Радио. Активный шумоподавитель. CD-чейнджер. |
| 34 | 30A | Шина Run-Start (предохранители 19, 20,21, 22,35,36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления подушками безопасности. |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. Подвеска с непрерывным контролем демпфирования. Задние сиденья с подогревом. |
| 37 | 15 А | Полный привод. Подогрев руля. |
| 38 | 30А | Не используется (запасной). |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2016 г.)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Широко открытая панорамная крыша 1. |
| 2 | – | Реле стартера. |
| 3 | 15А | Датчик дождя. |
| 4 | — | Реле электровентилятора. |
| 5 | 20A | Разъем питания 3 — задняя часть консоли. |
| 6 | — | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом – мощность автомобиля 1 . |
| 8 | 20А | Блок управления силовым агрегатом — мощность автомобиля 2. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Розетка питания 1 — спереди водителя. |
| 11 | 15 А | Модуль управления силовым агрегатом – мощность автомобиля 4. |
| 12 | 15 А | Блок управления силовым агрегатом – мощность автомобиля 3. |
| 13 | 10А | Модуль управления силовым агрегатом – мощность автомобиля 5. |
| 14 | 10A | Блок управления силовым агрегатом — мощность автомобиля 6. |
| 15 | — | Реле пуск-пуск. |
| 16 | 20A | Power Point 2 — консоль. |
| 17 | — | Не используется. |
| 18 | — | Не используется. |
| 19 | 10А | Электронный усилитель рулевого управления с функцией запуска и запуска. |
| 20 | 10A | Освещение Пуск/Пуск. |
| 21 | 15 A | Управление коробкой передач «Пуск/запуск». Запуск/остановка масляного насоса коробки передач. |
| 22 | 10A | Соленоид муфты кондиционера. |
| 23 | 15 А | Работа-старт. Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Проекционный дисплей. Модуль стабилизации напряжения. |
| 24 | — | Не используется. |
| 25 | 10A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10A | Модуль управления силовым агрегатом. |
| 27 | — | Не используется. |
| 28 | — | Не используется. |
| 29 | 5A | Датчик массового расхода воздуха. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронный вентилятор 1 реле. |
| 33 | — | Реле муфты кондиционера. |
| 34 | — | Не используется. |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | — | Не используется. |
| 38 | — | Электронное реле вентилятора 2. |
| 39 | — | Электронное реле фанкойла 2 и 3. |
| 40 | — | Реле звукового сигнала. |
| 41 | — | Не используется. |
| 42 | — | Реле катушки топливного насоса. |
| 43 | — | Не используется. |
| 44 | — | Не используется. |
| 45 | — | Не используется. |
| 46 | — | Не используется. |
| 47 | — | Не используется. |
| 48 | — | Не используется. |
| 49 | 10A | Поддерживающая мощность. |
| 50 | 20А | Звуковой сигнал. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | 10A | Сиденья с электроприводом. |
| 54 | 10A | Выключатель тормоза. |
| 55 | 10А | Датчик ALT. |
Ad vertisements
Моторный отсек – низ
Назначение предохранителей в распределительной коробке (нижняя) (2016 г.)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 56 | — | Не используется. |
| 57 | 20A | Дизельный испаритель или E100. |
| 58 | 30А | Питание топливного насоса. |
| 59 | 30A | Электронный вентилятор 3. |
| 60 | 30A | Электронный вентилятор 1. |
| 61 | — | Не используется. |
| 62 | 50A | Кузовной блок управления 1. |
| 63 | 25A | Электронный вентилятор 2. |
| 64 | — | Не используется. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | — | Не используется. |
| 67 | 50А | Модуль управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30А | Пассажирское сиденье. |
| 71 | — | Не используется. |
| 72 | 20A | Трансмиссионный масляный насос. |
| 73 | 20A | Задние сиденья с подогревом. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 25 А | Двигатель стеклоочистителя 1. |
| 76 | 30A | Модуль подъемной двери с электроприводом. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40A | Модуль буксировки прицепа. |
| 79 | 40А | Двигатель вентилятора. |
| 80 | 25A | Двигатель стеклоочистителя 2. |
| 81 | 40А | Инвертор. |
| 82 | — | Не используется. |
| 83 | 20A | Переключатель TRCM. |
| 84 | 30А | Соленоид стартера. |
| 85 | 30A | Широко открытая панорамная крыша 2. |
| 86 | — | Не используется. |
| 87 | 60A | Насос антиблокировочной тормозной системы. |
Проблема с прикуривателем на Ford Fusion
Если прикуриватель вашего Ford Fusion не работает, это не так драматично, это не помешает вам управлять автомобилем, тем не менее это правда, что он стал очень полезным компонентом Ford Fusion.
Вот почему в этой статье мы поможем вам проанализировать проблему с вашим прикуривателем, чтобы мы могли ее отремонтировать.
Первоначально функция прикуривателя заключалась в том, чтобы прикуривать сигареты в автомобилях. Однако, поскольку его особенности со временем изменились на Ford Fusion. Например, в настоящее время мы постоянно используем наши ноутбуки, если хотим использовать GPS, а также звонить или слушать музыку. Кроме того, прикуриватель можно использовать как подогреватель для бутылочек, зарядное устройство для компьютера…
Поэтому в дальних поездках на Ford Fusion аккумуляторы смартфонов или других устройств могут быстро разрядиться. Вот почему прикуриватель становится очень полезным, потому что он генерирует соответствующую электрическую мощность, чтобы дать вам возможность заряжать ваши устройства. Однако для его использования вам понадобится адаптер.
Будьте осторожны с этими адаптерами. Некоторые позволяют несколько подключений. Но если вы перегрузите розетку, потребление приведет к перегреву электрической цепи и, вероятно, в вашем Ford Fusion перегорит предохранитель.
Чтобы помочь вам должным образом, в этой статье мы объясним , как работает прикуриватель в Ford Fusion . Затем мы сообщим вам, если проблема связана с предохранителями в пункте Проблема с прикуривателем на Ford Fusion: Перегорел предохранитель . И, наконец, мы подробно расскажем вам, как это исправить в пункте Проблема с прикуривателем на Ford Fusion: ремонт или замена .
1-Как работает прикуриватель
Прикуриватель Ford Fusion представляет собой электрический компонент в форме цилиндра. Внизу есть токопроводящая часть с двумя выступами, обеспечивающими циркуляцию электричества для нагрева сопротивления прикуривателя.
Таким образом, пользователь активирует его, нажав на кнопку. Это свяжется с сопротивлением с выступами. После нажатия через него потечет электричество и нагреет сопротивление. Затем, когда температура становится достаточно высокой, кнопка поднимается, и пользователь может снять нагретую съемную часть, чтобы прикурить сигарету.
Для справки: Прикуриватель обычно получает 12 вольт. Поэтому в случае, если он больше не работает, вы можете проверить питание прикуривателя. Для этого возьмите вольтметр (в строительном магазине он будет стоить около десяти евро). Если напряжение намного ниже 12 вольт, в этом случае проблема может быть связана с предохранителями или соединениями.
В противном случае, если в этом случае питание циркулирует, проблема может возникнуть из-за ложного контакта, а также из-за износа прикуривателя.
2-Проблема с прикуривателем на Ford Fusion: Перегорел предохранитель
Во-первых, предохранители в Ford Fusion оказываются основными компонентами. Ведь они будут следить за силой тока в электрической цепи. Действительно предохранители будут расположены на цепи. Затем их будет пересекать ток, чтобы контролировать интенсивность. Если в этом случае обнаруживается, что ток слишком велик, предохранитель перегорает, чтобы остановить систему. И это важно, потому что перегрев цепи может привести к пожару в вашем автомобиле.
2.1-Определите, перегорел ли предохранитель прикуривателя на Ford Fusion
Обратите внимание, что почти все предохранители вашего Ford Fusion сгруппированы вместе в блоке предохранителей. Вы можете быстро найти его благодаря бортовому журналу Ford Fusion. Обычно он находится рядом с аккумулятором, то есть под капотом, если не под рулем.
Когда вы определили его, все еще используя блокнот вашего Ford Fusion или на крышке блока предохранителей, найдите предохранитель прикуривателя. Снимите его с помощью плоскогубцев, входящих в комплект поставки. Когда вы заметите в прозрачной части, что токопроводящая нить оборвана, в этом случае это означает, что предохранитель перегрелся и, следовательно, у вас проблема с прикуривателем. В противном случае проблема скорее всего где-то в другом.
Если вам нужны дополнительные пояснения по этому вопросу, вы можете узнать больше о руководстве, написанном ранее: Как найти предохранитель прикуривателя на Ford Fusion
2.
2-Замените перегоревший предохранитель прикуривателя на Ford FusionИтак, если вы хотите заменить предохранитель прикуривателя вашего Ford Fusion, это довольно просто. Так же, как и в предыдущем шаге, вам нужно будет удалить его из блока предохранителей вашего Ford Fusion. Тогда вам придется заменить его предохранителем того же номинала. Это очень важно, часто предохранители прикуривателя будут на десять ампер (красные). Если вы не соблюдаете силу тока, ваш предохранитель не сможет работать правильно. Поэтому иногда он не будет обнаруживать перегрев, если вы возьмете предохранитель с большей силой тока. А в обратном случае быстро перегорит, даже если интенсивность обычно правильная.
3-Проблема с прикуривателем на Ford Fusion: ремонт или замена
3.1-как отремонтировать прикуриватель на Ford Fusion?
В том случае, если вы только что проверили предохранители, а неисправности нет, вероятно, у вашего прикуривателя плохой контакт. Как описано выше, прикуриватель состоит из проводящей части и лепестков.
Но если гнездо вашего прикуривателя не соприкасается с этими выступами, то в этом случае передача электричества невозможна.
Чтобы изучить это, вам придется разобрать приборную панель вашего Ford Fusion, чтобы снять прикуриватель. Необходимо будет открутить винты, которые его держат, обычно с помощью отвертки T15, и открепить покрытие. После того, как вы удалили его, вам нужно будет отключить прикуриватель. Тогда вы сможете протолкнуть цилиндрический элемент основания. Когда это будет сделано, проверьте дно цилиндра, если язычки окажутся окисленными, в этом случае ремонт будет несложным. Вам просто нужно расстегнуть вкладки. И тогда придется немного поскоблить наждачной бумагой, чтобы снять окисление и впоследствии облегчить контакт. После этого вам нужно будет только переустановить все, и в целом это будет работать.
С другой стороны, если окисления нет, а лепестки деформированы, в этом случае мы рекомендуем заменить его полностью. Не волнуйтесь, зажигалка продается в Интернете примерно за 10-20 евро.
3.2-как заменить прикуриватель на Ford Fusion?
Итак, если вы хотите заменить его, обращение с ним аналогично, вам придется демонтировать предыдущий и заменить его новым. Внимание, он должен иметь одинаковое напряжение, часто 12 вольт. И тогда вы подключите его к аккумулятору с помощью вилки. Тогда вы сможете проверить, горит ли лампочка прикуривателя и правильно ли выполнены соединения.
В заключение: Если ваш прикуриватель больше не работает, не волнуйтесь, как правило, ремонт довольно прост для любителей и не будет очень дорогим.
Чтобы получить другие обучающие материалы по Ford Fusion, посетите другие наши страницы, посвященные Ford Fusion.
Схема блока предохранителей Ford Fusion и реле с назначением и расположением
Малолитражный фургон Ford Fusion европейской сборки выпускался на заводе в Германии в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 гг., 2010 и 2011 годов с бензиновыми и дизельными двигателями 1,2 1,4 1,6 л.
За этот период автомобиль подвергался рестайлингу один раз. В нашем материале вы найдете обозначения блоков предохранителей и реле Ford Fusion, а также их схемы и фотографии. Отдельно отметим предохранитель, отвечающий за прикуриватель. В заключение предлагаем для ознакомления полное руководство по ремонту и обслуживанию.
Назначение элементов схемы блоков может отличаться от показанного. Сверьте описание с вашей технической документацией. А если у вас Ford Fusion другого поколения (модели с 2012 года), то изучите эту публикацию.
Contents
- 1 Engine compartment
- 1.1 Mounting box
- 1.2 Relay box
- 2 Passenger compartment
Engine compartment
Mounting box
It is attached from the side to the battery, on its плюсовой провод и состоит из мощных плавких вставок. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.
Схема
Обозначение
| FА | 80A Auxiliary heater (heater RTS) |
| FB | 60A Gearbox |
| FC | 60A Auxiliary heater (RTS heater) / glow plugs (diesel engine) |
| FD | 40A Охлаждающий вентилятор и кондиционер |
| FE | 60A Оборудование для освещения и общий электронный модуль (GEM) |
| FF | 60A IggeNition |
| FG | .|
| FH | 60A Обогрев лобового стекла, ABS, ESP, стеклоподъемники |
0089Релейный блок
Этот блок расположен рядом с аккумулятором, выглядит как квадрат.
Диаграмма
Функции
- R1-выключение A / C при широком открытом дроссельной заслонке
- R2-High-Speed Engine Ful. обогреватель (обогреватель РТС)
Салон
Основной блок с предохранителями и реле расположен в салоне, за бардачком. Чтобы получить к нему доступ, нужно немного сжать боковые стороны стенок.
Фактическое назначение будет показано в виде схемы на задней обложке.
Схема
Назначение
| F1 | Резерв | Прицеп F 2 | 89 |
|---|---|---|---|
| F3 | Trailer | ||
| F4 | 10A Heating (air conditioning) and ventilation system | ||
| F5 | 20A Anti-lock braking system (ABS) | ||
| F6 | 30A Anti- блокировка тормозной системы (ABS) | ||
| F7 | 15А Коробка передач Durashift EST | ||
| F8 | 7. 5A Электропривод наружных зеркал заднего вида | ||
| F10 | 10A Right low beam headlamp | ||
| F11 | 15A Lighting when driving during daylight hours | ||
| F12 | 15A Power supply circuit of the injection system, ECU | ||
| F13 | 20A Система управления двигателем (дизель) | ||
| F14 | 30A Стартер | ||
| F15 | 9 Топливный насос0077 | F16 | 3A Схема источника питания реле системы впрыска, впрыскивание компьютера |
| F17 | 15A Переключатель для наружного освещения | ||
| F18 | 15A CAR RAID RARIO в светлое время суток | ||
| F20 | 7.5A Панель приборов, таймер отключения, подсветка номерного знака | ||
| F21 | Резерв | ||
| F22 | 7.5A Side light left side | ||
| F23 | 7. 5A Side light right side | ||
| F24 | 20A Central locking and burglar alarm horn | ||
| F25 | 15A Hazard warning lights | ||
| F26 | 20A Заднее стекло, задних дверей | ||
| F27 | 15A Sound Signal | ||
| F28 | 3A Батарея, стартер | ||
| 3A, стартер | 3A. | 15A Cigarette lighter | |
| F30 | 15A Ignition system | ||
| F31 | 10A Switch of outdoor lighting devices | ||
| F32 | 7.5A Heated exterior mirrors | ||
| F33 | 7.5 A Переключатель приборов | ||
| F34 | Резерв | ||
| F35 | 7.5A Обогрев передних сидений | ||
| F36 | 90A0089|||
| F37 | 3A тормозная система против блокировки (ABS) | ||
| F38 | 7,5. automatic transmission | ||
| F41 | Reserve | ||
| F42 | 30A Heated windshield | ||
| F43 | 30A Heated windshield | ||
| F44 | 3A Car radio | ||
| F45 | 15A Stop lights | ||
| F46 | 20A Windshield wiper and washer | ||
| F47 | 10A Rear door glass wiper | ||
| F48 | 7,5A Reversing фара | ||
| F49 | 30A Электродвигатель отопителя | ||
| F50 | 20A Противотуманные фары | ||
| 9 | |||
| F52 | 10A левый фара High Beam | ||
| F53 | 10A правая фанатичная лампа с высоким баллом |
FUSE Номера FUSE 29 и 51 в 15A.
Обратите внимание, что Gem также отвечает за работу центрального замка, сигнализации, поворотников, дворников, освещения салона и системы диагностики — блок, расположенный под приборной панелью со стороны водителя, за перчаточным ящиком.
