Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.

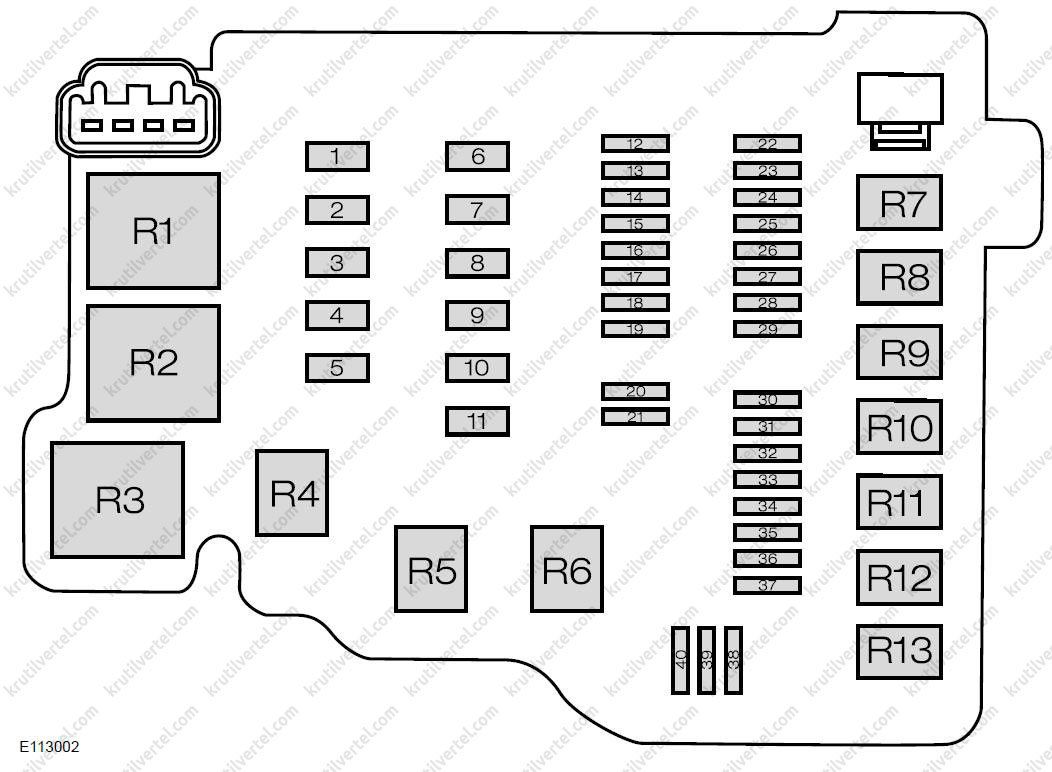

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля

Таблица 10.

2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.

Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

Примечание На задней части вещевого ящика нанесена схема расположения предохранителей и реле.

Для получения доступа к монтажному блоку, расположенному в салоне автомобиля, выполните следующее.

1. Откройте вещевой ящик…	2. …отжав пальцами стенки и выведя с обеих сторон ограничители хода, откиньте вещевой ящик.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.

7. Установите детали в порядке, обратном снятию.

Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве, выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

2. Отожмите отверткой фиксатор…	3. …и снимите крышку блока предохранителей.

4. Отверните две гайки крепления…	5. …и снимите предохранитель.

Примечание Для наглядности аккумуляторная полка снята.

6. Установите новый предохранитель в порядке, обратном снятию.

Также в подкапотном пространстве расположен блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите два фиксатора, расположенные по бокам крышки…	3. …и снимите крышку.

4. Извлеките неисправное реле.

5. Установите новое реле и снятую крышку в порядке, обратном снятию.

Блок предохранителей и реле Ford Fiesta Ford Fusion

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1. 3, 1.4, 1.6, 2.0 литра.

Предохранители Ford Fiesta рестайлинг смотрите тут.

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

Номер предохранителя (сила тока)

Система отопления (кондиционирования) и вентиляции салона

Антиблокировочная система (ABS)

Антиблокировочная система (ABS)

Коробка передач Durashift EST

Электропривод наружных зеркал заднего вида

Левая фара ближнего света

Правая фара ближнего света

Освещение при движении в светлое время суток

Цепь питания системы впрыска, ЭБУ системы впрыска

Система управления двигателем (дизель)

Цепь питания реле системы впрыска, ЭБУ системы впрыска

Переключатель приборов наружного освещения

Освещение при движении в светлое время суток

Панель приборов, таймер отключения, фонарь освещения номерного знака

Габаритный свет левого борта

Габаритный свет правого борта

Центральный замок и звуковой сигнал охранной сигнализации

Аварийная световая сигнализация

Электрообогрев заднего стекла двери задка

Переключатель приборов наружного освещения

Электрообогрев наружных зеркал заднего вида

Подогрев передних сидений

Антиблокировочная система (ABS)

Электронный блок общего назначения

Автоматическая коробка передач

Обогрев ветрового стекла

Обогрев ветрового стекла

Стеклоочиститель и омыватель ветрового стекла

Стеклоочиститель стекла двери задка

Фонарь заднего хода

предохранитель дополнительного прикуривателя ford fusion, ford fiesta

Левая фара дальнего света

Правая фара дальнего света

Номинальная сила тока, А

Электропривод складывания наружных зеркал

Обогрев ветрового стекла

Фары ближнего света

Фары дальнего света

Освещение при движении в светлое время суток

Зарядка аккумуляторной батареи

Система впрыска, ЭБУ системы впрыска

Предохранители и реле в подкапотном пространстве.

Цифра 6 — монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

снять блок предохранителей со стенки полки аккумуляторной батареи.

Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

Отверните две гайки крепления

И снимите предохранитель.

Назначение предохранителей показано в таблице.

Номинальная сила тока, А

Роботизированная коробка передач

Предпусковой подогрев (дизель)

Системы управления двигателем и питания

Для доступа к реле под капотом отожмите отверткой два фиксатора, расположенные по бокам крышки.

Обозначение реле в моторном отсеке ford fiesta, fusion

Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки

Вентилятор системы охлаждения двигателя (высокая скорость)

Материалы: http://avtoblokrele. ru/ford/blok-predohranitelej-ford-fiesta-ford-fusion.html

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

Где-то тут наши предохранители.

Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Материалы: http://carfrance.ru/kakoj-predoxranitel-otvechaet-za-prikurivatel-na-ford-fokus-2/

Невозможно представить себе современный автомобиль без огромного количества электронных систем, осуществляющих контроль и управление основными параметрами авто. Для работы всей электроники как штатной, так и всей устанавливаемой дополнительно требуется электричество, которое подается к потребителям через сотни метров электрических проводов. Для обеспечения максимальной защиты от скачков напряжения, которые часто возникают из-за неисправной проводки, каждый автомобиль оснащается блоком с «набором» плавких защитных устройств.

Единственной задачей любого из них является защита электроники. При этом, в случае его срабатывания, он перегорает, и тем самым размыкает электрическую цепь, прекращая подачу электричества к прибору. Соответственно, после любого короткого замыкания или перегрузке в электропроводке автомобиля, предохранитель подлежит замене. Кроме короткого замыкания, к перегоранию устройства может приводить и неправильное использование бортовой электросети, к примеру, одновременное подключения нескольких энергоемких приборов к прикуривателю.

Основные причины перегорания предохранителей

Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях.

К числу наиболее распространенных проблем относятся следующие:

• повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
• скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
• несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
• слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
• изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.

Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.

В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.

Как определить сгоревший предохранитель

Перед тем как определить сгоревший предохранитель в машине, следует приготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером. Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера является обязательным. Ручка прибора устанавливается на знак диода, щупы прикладываются к контактам.

При втором способе проверки извлекать предохранители из гнезда не потребуется, что является более предпочтительным для большинства автовладельцев. Перед проверкой нужно включить ту цепь, в которой отмечается неисправность – к примеру, включить магнитолу или фары. После этого, индикаторной отверткой поочередно необходимо прикоснуться к клеммам одного вывода, проверяемого «защитника», затем другого. Если на первом имеется напряжение, а на втором оно уже отсутствует – сгоревшее устройство найдено.

Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей различного номинала, а перед тем, как заменить предохранитель, необходимо выбрать точно такой же номинал. Если будет выбрано меньшее значение, предохранитель перегорит, если установить больший номинал, пострадают уже потребители, которые подключены к данной цепи. Для удобства оперативной замены, все «защитники» имеют разный цвет, соответствующий их «мощности».

Выбирать предохранитель следует правильно

Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно. Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества.

Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.

К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.

Самостоятельная замена предохранителей

Заменить перегоревшее устройство своими руками – дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет – в соответствии со своей мощностью.

Приобретать предохранители лучше всего заранее, не дожидаясь пока один из них выйдет из строя. При этом, следует основываться не на собственных предпочтениях и стоимости, а на рекомендациях завода-изготовителя. В случае отсутствии таковых в продаже, имеет смысл сделать заказ и немного подождать, нежели подвергать свое авто и себя риску. В крайнем случае допускается временное использование предохранителей, подходящих по размеру и характеристикам. Подробный алгоритм действий для правильной замены неисправного предохранителя можно увидеть на видео:

Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя – как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего. Как минимум потребуется оценить целесообразность использования прикуривателя для зарядки сразу нескольких электронных устройств.

Исправная проводка, или как избежать замены предохранителя

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Особенно внимательным следует быть с наступлением морозов – некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

Материалы: http://mashintop.ru/articles.php?id=2407

Ремонт Ford Fusion : Монтажные блоки

Расположение предохранителей, плавких вставок и реле и их замена

Расположение предохранителей, плавких вставок и реле и их замена Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за в. ..

Раздел 1. Устройство автомобиля Общие сведения об автомобиле Паспортные данные Ключи автомобиля Приборы и органы управления Комбинация приборов Маршрутный компьютер Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Капот Управление коробкой передач

Раздел 2. Рекомендации по эксплуатации Правила техники безопасности и рекомендации Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправностив пути Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания Система улавливания паров топлива

Раздел 6. Трансмиссия Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 10. Электрооборудование Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения Снятие и установка электровентилятора отопителя Снятие и установка электродвигателя заслонки режима рециркуляции отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла двери задка Комбинация приборов Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей Снятие и установка патрона прикуривателя Электронная противоугонная система дистанционного управления Иммобилизатор

Раздел 11. Кузов Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка решетки короба воздухопритока Капот Боковые двери Дверь задка Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка кожухов рулевой колонки Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка кронштейна полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Лампы, применяемые на автомобиле Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости

Схемы электрооборудования Схема 1. Блок-схема Схема 2а. Система управления двигателем Схема 2б. Система управления двигателем Схема 2в. Система управления двигателем Схема 2г. Система управления двигателем Схема 2д. Система управления двигателем Схема 2е. Система управления двигателем Схема 3. Система питания Схема 4а. Система пуска двигателя автомобилей с механической коробкой передач Схема 4б. Система пуска двигателя автомобилей с автоматической коробкой передач Схема 5а. Система зарядки Схема 5б. Система зарядки Схема 6. Система зажигания Схема 7. Аудиосистема Схема 8а. Система охлаждения Ремонт Ford Fusion : Схема 8б. Система охлаждения Схема 9а. Роботизированная коробка передач Схема 9б. Роботизированная коробка передач Схема 9в. Роботизированная коробка передач Схема 9г. Роботизированная коробка передач Схема 10а. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 10б. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 11а. Диагностический разъем Схема 11б. Диагностический разъем Схема 11в. Диагностический разъем Схема 12а. Противоугонная система Схема 12б. Противоугонная система Схема 13. Подсветка комбинации и панели приборов Схема 14а. Комбинация приборов и подрулевые переключатели Схема 14б. Комбинация приборов и подрулевые переключатели Схема 15. Звуковой сигнал Схема 16. Часы Схема 17. Система отопления и вентиляции хема 18а. Система кондиционирования воздуха Схема 18б. Система кондиционирования воздуха Схема 18в. Система кондиционирования воздуха Схема 18г. Система кондиционирования воздуха Схема 19а. Внутреннее освещение салона Схема 19б. Внутреннее освещение салона Схема 20а. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20б. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20в. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 21. Противотуманные фары Схема 22а. Блок-фары Схема 22б. Блок-фары Схема 23. Габаритное освещение и подсветка номерного знака Схема 24. Фонари заднего хода автомобилей, оснащенных механической или роботизированной коробкой передач Схема 25а. Стоп-сигналы Схема 25б. Стоп-сигналы Схема 26а. Указатели поворотов Схема 26б. Указатели поворотов Схема 26в. Указатели поворотов Схема 27. Задние противотуманные фонари Схема 28а. Наружные зеркала заднего вида Схема 29. Стеклоомыватель Схема 30. Обогрев стекла двери задка и зеркал Схема 31. Привод замков Схема 32. Центральный замок Схема 33. Подогрев сидений

Предохранители Форд Фьюжн: где находятся, замена

Пожарная безопасность и защита электрооборудования автомобилей обеспечивается применением плавких предохранителей и использованием реле для включения мощных потребителей. Предохранители собираются в монтажные блоки и располагаются в доступном для обслуживания месте. Таких блоков на автомобиле форд фьюжн два.

Один блок находится под вещевым ящиком в салоне автомобиля. Второй монтажный блок находится в моторном отсеке, рядом с аккумулятором. Предохранитель представляет собой пластиковый корпус, в котором находится плавкая вставка и две контактные ножки. Конструкция электро предохранителей универсальная и подходит к различным автомобилям.

Для доступа к блоку предохранителей в салоне автомобиля нужно открыть вещевой ящик и сдвинув к середине боковины откидной крышки, снять её. Откроется доступ к блоку предохранителей, в котором, находится 53 вставки.

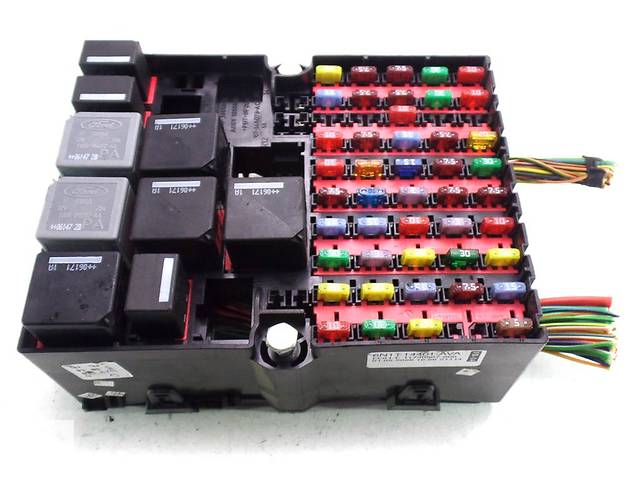

Так выглядит блок предохранителей в салоне по вещевым ящиком.

Из них:

• 1.f 1 резервный свободное место.
• f 2 и f3 для прицепа.
• f 4 отвечает за систему отопления (охлаждения) и вентиляцию салона. 10 А
• f 5 Система динамической стабилизации и ABS (антиблокировочная система) 20 А
• f 6 ABS (антиблокировочная система) 30 А
• f 7 КПП робот 15 А
• f 8 Привод внешних зеркал заднего вида 7,5 А
• f 9 Фара ближнего света (левая) 10 А
• f 10 Фара ближнего света (правая) 10 А
• f 11 Габаритное освещение при движении в светлое время суток 15 А
• f 12 Питание системы впрыска, ЭБУ системы впрыска 15 А
• f 13 Система управления двигателем (дизель) 20 А
• f 14 стартер 30 А
• f 15 Реле бензонасоса 20 А
• f 16 Питание системы впрыска, ЭБУ системы впрыска 3 А
• f 17 Переключатель приборов наружного освещения 15 А
• f 18 Радиоприёмник 15 А
• f 19 Габаритное освещение при движении в светлое время суток 15 А
• f 20 Топливный насос 7,5 А Габаритный фонарь (левый)
• f 21 Запасной. Без предохранителя.
• f 22 Габаритный фонарь (левый) 7,5 А
• f 23 Габаритный фонарь (правый) 7,5 А
• f 24 Звуковой сигнал охранной сигнализации, центральный замок 20 А
• f 25 Аварийная сигнализация 15 А
• f 26 Схема обогрева заднего стекла 20 А
• f 27 Звуковой сигнал 15 А с 2004 г. в.
• 10 А до 2004 г. в.
• f 28 На стартер и зарядку аккумулятора 3 А
• f 29 Отвечает за прикуриватель 15 А
• f 30 Система зажигания 15 А
• f 31 Переключатель приборов наружного освещения 10 А
• 31.f 32 Электро обогрев внешних зеркал заднего вида 7,5 А
• 32.f 33 Переключатель приборов 7,5 А
• f 34 Запасной. Без предохранителя.
• f 35 Подогрев передних сидений 7,5 А
• f 36 На стеклоподъёмники 30 А
• f 37 Система динамической стабилизации, антиблокировочная система (ABS) 3 А
• f 38 Электронный блок общего назначения7,5 Ф
• f 39 Подушки безопасности 7,5 А
• f 40 АКПП 7,5 А
• f 41 Запасной. Без предохранителя. Или роботизированная КПП 7,5 А
• f 42 Обогреватель переднего стекла 30 А
• f 43 Обогреватель переднего стекла 30 А
• f 44 Радиоприёмник 3 А
• f 45 Стоп сигналы два основных и один дополнительный 15 А
• f 46 Схема дворников и насос омывателя лобового стекла 20 А
• f 47 Стеклоочиститель заднего стекла 10 А
• f 48 Фонари заднего хода 2шт. 7,5 А
• f 49 Электродвигатель вентилятора системы вентиляции и кондиционирования салона 30 А
• f 50 Противотуманные фонари (фары) передние и задние всего 4шт. 20 А
• f 51 Дополнительный прикуриватель для задней части салона 15 А
• f 52 Фара дальнего света (левая) 10 А
• 52 f 53 Фара дальнего света (правая) 10 А

Цветовая маркировка предохранителей:

• 3 А (фиолетовый)
• 7,5 А (коричневый)
• 10 А (красный)
• 15 А (синий)
• 20 А (желтый)
• 30 А (зелёный)

Замена предохранителей производится специальным пинцетом, который продаётся в комплектах с вставками. Для замены надо захватить пинцетом перегоревший электро предохранитель и лёгким покачиванием извлечь его из гнезда. Новый предохранитель вставляется пинцетом в обратном порядке. Замена предохранителей на вставки другого наминала, не допускается.

Блок предохранителей в моторном отсеке имеет 8 предохранителей. Они имеют большую мощность и конструктивно отличаются от салонных вставок, Имеют цифровое обозначение максимального тока.  Крепятся в блоке предохранителей винтами. Это сделано для обеспечения более надёжного контакта предохранителя с клеммами из-за больших нагрузок.

Внешний вид подкапотного блока предохранителей со снятой крышкой

• Дополнительный отопитель. (30 А)
• Роботизированная коробка передач. (60 А)
• Система зимнего подогрева двигателя.(60 А)
• Кондиционер. (60 А)
• Внешнее освещение. (60 А)
• Не используется. (60 А)
• Системы управления двигателем и питания. (60 А)
• Электромоторы стекло подъёмников левый и правый. (60 А)

Для замены предохранителей под капотом, потребуется ключ «8» и плоская отвёртка. Предохранители находятся в блоке под герметичной крышкой. Для доступа к вставкам нужно отвёрткой отжать пружинный зацеп крышки и откинуть её. Откроется доступ к предохранителям. Ключом на «8» открутить две гайки удерживающие предохранитель и снять его. Установка предохранителя выполняется в обратном порядке.

Определение перегоревшего предохранителя. Для облегчения этой процедуры в продаже имеются предохранители с встроенной индикаторной лампочкой. При выходе из строя вставки, индикатор начинает светиться. Достаточно разобрать вещевой ящик и будет виден не работающий предохранитель по светящемуся индикатору. Зажигание, при проверке, должно быть включено. Остаётся только заменить неисправный предохранитель. Но если в панели предохранителей, установлены стандартные вставки, применяются другие способы диагностики.

Диагностика предохранителей. На схемах, где на одном предохранителе находится несколько потребителей, признаком неисправности вставки является отказ всех потребителей. Если часть потребителей работает, значит, предохранитель исправен.

Например, предохранитель F48 отвечает за работу фонарей заднего хода. Если перестали гореть оба фонаря, это является признаком неисправности предохранителя. А если один фонарь светится, это означает, что предохранитель исправен.

Когда предохранитель отвечает за один потребитель, то для оценки его состояния потребуется его визуальный осмотр. Как в случае с предохранителем F52 или F53.

При выходе из строя предохранителя, через прозрачный корпус будет виден разрыв в плавкой вставке. Но бывают случаи, когда плавкая вставка отламывается от ножки в результате вибрации. Этот дефект выявляется только тестером или контрольной лампочкой.

При замене предохранителей надо следить, чтоб они входили в гнездо блока предохранителей с небольшим усилием. Если ножки вставляется легко, без усилия это означает, что пружинный контакт ослаб и его требуется заменить.

Прежде чем установить новый плавкий предохранитель, нужно выяснить причину, по которой сгорела старая вставка. И только после устранения неисправности, устанавливать новый предохранитель.

Форд фиеста предохранитель бензонасоса где находится. Описание блока предохранителей в форд фьюжн

Ford Fiesta, Fusion. МОНТАЖНЫЕ БЛОКИ

Ford Fiesta, Fusion. РАСПОЛОЖЕНИЕ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Кроме того, предохранители и реле расположены в монтажных блоках предохранителей (рис. 10.2) и реле (рис. 10.3), установленных в подкапотном пространстве рядом с аккумуляторной батареей. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей

некоторые цепи, указанные в таблицах, могут отсутствовать,

Таблица 10.1

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер предохранителя (сила тока)	Цвет предохранителя	Защищаемая цепь
	–	Резерв
	–	Прицеп
	–	Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый	Антиблокировочная система (ABS)
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (ЗА)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передоих сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
		Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	Прикуриватель
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Таблица 10. 2

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер реле	Номинальная сила тока, А	Защищаемая цепь
		Электропривод складывания наружных зеркал
		Обогрев ветрового стекла
		Система зажигания
		Фары ближнего света
		Фары дальнего света
		Топливный насос
		Стартер
		Электровентилятор отопителя
		Освещение при движении в светлое время суток
		Зарядка аккумуляторной батареи
		Система впрыска, ЭБУ системы впрыска
		Резерв

Для получения доступа к монтажному блоку расположенному в салоне автомобиля, выполните следующее,

2, Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз,

3, Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ_

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
ПРИМЕЧАНИЕ
На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Рис. 10.2. Расположение предохранителей в монтажном блоке, расположенном в подкапотном пространстве

Рис. 10.3. Расположение реле в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.3

ЦЕПИ, ЗАЩИЩАЕМЫЕ СИЛОВЫМИ ПРЕДОХРАНИТЕЛЯМИ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер предохранителя	Номинальная сила тока, А	Защищаемая цепь
		Дополнительный отопитель
		Роботизированная коробка передач
		Предпусковой подогрев (дизель)
		Система кондиционирования
		Наружное освещение
		Резерв
		Системы управления двигателем и питания
		Стеклоподъемники

Таблица 10. 4

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер реле	Защищаемая цепь
	Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки
	Вентилятор системы охлаждения двигателя (высокая скорость)
	Дополнительный отопитель
	Дополнительный отопитель

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону

7, Установите детали в порядке, обратном снятию.

Для замены предохранителей монтажного блока, расположенного в подкапотном пространстве , выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

В подкапотном пространстве расположен также блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Извлеките неисправное реле,

5, Установите новое реле и снятую крышку в порядке, обратном снятию,

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Предохранители Ford Fiesta рестайлинг .

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

Номер предохранителя (сила тока)	Цвет	Защищаемая цепь
		Резерв
		Прицеп
		Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (3 А)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передних сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
		Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель и омыватель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	предохранитель дополнительного прикуривателя ford fusion, ford fiesta
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Обозначение реле.

Номер реле	Номинальная сила тока, А	Защищаемая цепь
		Электропривод складывания наружных зеркал
		Обогрев ветрового стекла
		Система зажигания
		Фары ближнего света
		Фары дальнего света
		Топливный насос
		Стартер
		Электровентилятор отопителя
		Освещение при движении в светлое время суток
		Зарядка аккумуляторной батареи
		Система впрыска, ЭБУ системы впрыска
		Резерв

Предохранители и реле в подкапотном пространстве.

Цифра 6 — монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

снять блок предохранителей со стенки полки аккумуляторной батареи.

Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

Отверните две гайки крепления

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Предохранители Ford Fiesta рестайлинг смотрите тут.

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

Номер предохранителя (сила тока)

Система отопления (кондиционирования) и вентиляции салона

Антиблокировочная система (ABS)

Коробка передач Durashift EST

Электропривод наружных зеркал заднего вида

Левая фара ближнего света

Правая фара ближнего света

Цепь питания системы впрыска, ЭБУ системы впрыска

Система управления двигателем (дизель)

Цепь питания реле системы впрыска, ЭБУ системы впрыска

Освещение при движении в светлое время суток

Панель приборов, таймер отключения, фонарь освещения номерного знака

Габаритный свет левого борта

Габаритный свет правого борта

Центральный замок и звуковой сигнал охранной сигнализации

Аварийная световая сигнализация

Электрообогрев заднего стекла двери задка

Переключатель приборов наружного освещения

Электрообогрев наружных зеркал заднего вида

Подогрев передних сидений

Антиблокировочная система (ABS)

Электронный блок общего назначения

Автоматическая коробка передач

Обогрев ветрового стекла

Обогрев ветрового стекла

Стеклоочиститель и омыватель ветрового стекла

Стеклоочиститель стекла двери задка

Фонарь заднего хода

предохранитель дополнительного прикуривателя ford fusion, ford fiesta

Левая фара дальнего света

Правая фара дальнего света

Номинальная сила тока, А

Электропривод складывания наружных зеркал

Обогрев ветрового стекла

Фары ближнего света

Фары дальнего света

Освещение при движении в светлое время суток

Зарядка аккумуляторной батареи

Система впрыска, ЭБУ системы впрыска

Предохранители и реле в подкапотном пространстве.

Цифра 6 – монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

снять блок предохранителей со стенки полки аккумуляторной батареи.

Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

Отверните две гайки крепления

И снимите предохранитель.

Назначение предохранителей показано в таблице.

Номинальная сила тока, А

Роботизированная коробка передач

Предпусковой подогрев (дизель)

Системы управления двигателем и питания

Для доступа к реле под капотом отожмите отверткой два фиксатора, расположенные по бокам крышки.

Обозначение реле в моторном отсеке ford fiesta, fusion

Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки

Вентилятор системы охлаждения двигателя (высокая скорость)

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть – это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем – проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

Где-то тут наши предохранители.

Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Невозможно представить себе современный автомобиль без огромного количества электронных систем, осуществляющих контроль и управление основными параметрами авто. Для работы всей электроники как штатной, так и всей устанавливаемой дополнительно требуется электричество, которое подается к потребителям через сотни метров электрических проводов. Для обеспечения максимальной защиты от скачков напряжения, которые часто возникают из-за неисправной проводки, каждый автомобиль оснащается блоком с «набором» плавких защитных устройств.

Единственной задачей любого из них является защита электроники. При этом, в случае его срабатывания, он перегорает, и тем самым размыкает электрическую цепь, прекращая подачу электричества к прибору. Соответственно, после любого короткого замыкания или перегрузке в электропроводке автомобиля, предохранитель подлежит замене. Кроме короткого замыкания, к перегоранию устройства может приводить и неправильное использование бортовой электросети, к примеру, одновременное подключения нескольких энергоемких приборов к прикуривателю.

Основные причины перегорания предохранителей

Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях. К числу наиболее распространенных проблем относятся следующие:

• повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
• скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
• несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
• слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
• изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.

Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.

В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.

Как определить сгоревший предохранитель

Перед тем как определить сгоревший предохранитель в машине, следует приготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером. Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера является обязательным. Ручка прибора устанавливается на знак диода, щупы прикладываются к контактам.

При втором способе проверки извлекать предохранители из гнезда не потребуется, что является более предпочтительным для большинства автовладельцев. Перед проверкой нужно включить ту цепь, в которой отмечается неисправность – к примеру, включить магнитолу или фары. После этого, индикаторной отверткой поочередно необходимо прикоснуться к клеммам одного вывода, проверяемого «защитника», затем другого. Если на первом имеется напряжение, а на втором оно уже отсутствует – сгоревшее устройство найдено.

Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей различного номинала, а перед тем, как заменить предохранитель, необходимо выбрать точно такой же номинал. Если будет выбрано меньшее значение, предохранитель перегорит, если установить больший номинал, пострадают уже потребители, которые подключены к данной цепи. Для удобства оперативной замены, все «защитники» имеют разный цвет, соответствующий их «мощности».

Выбирать предохранитель следует правильно

Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно. Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества.

Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.

К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.

Самостоятельная замена предохранителей

Заменить перегоревшее устройство своими руками – дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет – в соответствии со своей мощностью.

Приобретать предохранители лучше всего заранее, не дожидаясь пока один из них выйдет из строя. При этом, следует основываться не на собственных предпочтениях и стоимости, а на рекомендациях завода-изготовителя. В случае отсутствии таковых в продаже, имеет смысл сделать заказ и немного подождать, нежели подвергать свое авто и себя риску. В крайнем случае допускается временное использование предохранителей, подходящих по размеру и характеристикам. Подробный алгоритм действий для правильной замены неисправного предохранителя можно увидеть на видео:

Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя – как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего. Как минимум потребуется оценить целесообразность использования прикуривателя для зарядки сразу нескольких электронных устройств.

Исправная проводка, или как избежать замены предохранителя

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Особенно внимательным следует быть с наступлением морозов – некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

Вся электропроводка автомобиля Форд Фьюжн защищена плавкими вставками (предохранителями) и реле. Через них подключены более мощные приборы, в ряд которых входят: топливный насос, электродвигатель вентилятора, фары и т. д. Остальные электрические цепи подключаются через предохранители.

Производитель расположил блоки с плавкими вставками в двух местах: подкапотном пространстве и салоне автомобиля.

Блок предохранителей Форд Фьюжн (под капотом)

Электропредохранители под капотом находятся в специальном блоке, расположенном за аккумуляторной батареей. Данный блок имеет небольшие размеры и крепится к стенке полки под аккумулятор. Назначение предохранителей и реле в подкапотном блоке наглядно показано в таблице:

Салон: расположение предохранителей и реле

В салоне находится большая часть электропредохранителей и реле. В пластиковом коробе насчитывается 53 плавкие вставки и 12 реле. Данный блок находится в левой части торпеды, а именно – за бардачком для вещей. То есть, чтобы заменить предохранитель габаритов Форд Фьюжн, придется снять бардачок. Нумерацию, цвет, назначение плавких вставок в салоне смотрите в таблице:

Как производится замена предохранителей и реле

Чтобы заменить плавкий элемент в блоке подкапотного пространства, необходимо предварительно снять аккумулятор. После этого отжимается пластиковый фиксатор с целью отсоединения блока от полки для аккумулятора. Далее с помощью отвертки отжимается еще один фиксатор и снимается крышка блока с предохранителями. Чтобы заменить один из элементов блока, открутите два крепления ключом.

Все цепи питания электрооборудования авто защищены предохранителями или подключаются через реле. Для того чтобы было легче их контролировать, их сводят в блок предохранителей — Форд Фьюжн предусматривает их размещение в нескольких местах. Более мощные элементы, например, приборы освещения, электровентиляторы, насос и прочие подключаются посредством реле. Секции, в которых находятся реле, предохранители устанавливаются за ящичком для вещей и под капотом рядом с аккумуляторной батареей.

Надежная защита электроцепей и автооборудования с помощью электропредохранителей — одна из важнейших задач при проектировании современных авто. Все электроцепи в Форде Фьюжн защищены с помощью электропредохранителей ножевого типа.

[ Скрыть ]

Что такое предохранители и для чего нужны?

Электропредохранитель — это часть электроцепи, которая необходима для защиты оборудования от аварийных электротоков. Они могут возникнуть в процессе эксплуатации в силу различных причин. Электропредохранитель подключается последовательно и разрывает цепь в случае повышения тока.

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Процесс снятия и замены

Основная часть электропредохранителей Форд Фьюжн и реле расположена в салонной секции автомобиля под панелью приборов с правой стороны за перчаточным отделением.

1. Для получения доступа к предохранителям, находящимся в салоне, нужно открыть бардачок.
2. Сжав его стенки, вывести ограничители хода и откинуть его вниз.
3. На крышке сзади имеется схема расположения предохранителей.

Для того чтобы заменить предохранители, находящиеся в моторном блоке, нужно снять аккумулятор.

1. Аккуратно отжать фиксатор.
2. Снять секцию со стенки полки аккумулятора.
3. С помощью отвертки снимаем фиксатор крышки.
4. Откручиваем гайки, к которым он крепится.
5. Меняем вышедший со строя предохранитель.
6. Чтобы получить доступ к реле под капотом, нужно отжать с помощью отвертки фиксаторы, находящиеся по бокам.
7. И снять ее.

Далее нужно провести визуальный осмотр и определить вышедший из строя. Если у вас проблемы с каким-то оборудованием, существуют специальные схемы, по которым можно без проблем определить и устранить неисправность, определив, где именно произошел разрыв в цепи.

Внимание! Электросистема автомобиля требует к себе внимательного отношения и ни в коем случае нельзя пользоваться так называемыми жучками, которые не смогут прервать цепь в случае, если возникнет скачек напряжение, и в результате в автомобиле может просто-напросто произойти пожар. Не рискуйте понапрасну и не экономьте на мелочах. Соблюдайте во всех работах элементарные меры безопасности.

Где находится блок предохранителей форд фиеста. Где находятся предохранители в форд фьюжн. Коробка силовых плавких предохранителей и реле в моторном отсеке

Ford Fiesta, Fusion. МОНТАЖНЫЕ БЛОКИ

Ford Fiesta, Fusion. РАСПОЛОЖЕНИЕ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Кроме того, предохранители и реле расположены в монтажных блоках предохранителей (рис. 10.2) и реле (рис. 10.3), установленных в подкапотном пространстве рядом с аккумуляторной батареей. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей

некоторые цепи, указанные в таблицах, могут отсутствовать,

Таблица 10.1

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер предохранителя (сила тока)	Цвет предохранителя	Защищаемая цепь
	–	Резерв
	–	Прицеп
	–	Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый	Антиблокировочная система (ABS)
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (ЗА)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передоих сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
		Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	Прикуриватель
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Таблица 10.2

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер реле	Номинальная сила тока, А	Защищаемая цепь
		Электропривод складывания наружных зеркал
		Обогрев ветрового стекла
		Система зажигания
		Фары ближнего света
		Фары дальнего света
		Топливный насос
		Стартер
		Электровентилятор отопителя
		Освещение при движении в светлое время суток
		Зарядка аккумуляторной батареи
		Система впрыска, ЭБУ системы впрыска
		Резерв

Для получения доступа к монтажному блоку расположенному в салоне автомобиля, выполните следующее,

2, Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз,

3, Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ_

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
ПРИМЕЧАНИЕ
На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Рис. 10.2. Расположение предохранителей в монтажном блоке, расположенном в подкапотном пространстве

Рис. 10.3. Расположение реле в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.3

ЦЕПИ, ЗАЩИЩАЕМЫЕ СИЛОВЫМИ ПРЕДОХРАНИТЕЛЯМИ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Таблица 10.4

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер реле	Защищаемая цепь
	Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки
	Вентилятор системы охлаждения двигателя (высокая скорость)
	Дополнительный отопитель
	Дополнительный отопитель

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону

7, Установите детали в порядке, обратном снятию.

Для замены предохранителей монтажного блока, расположенного в подкапотном пространстве , выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

В подкапотном пространстве расположен также блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Извлеките неисправное реле,

5, Установите новое реле и снятую крышку в порядке, обратном снятию,

Обозначение предохранителей и реле

Коробка силовых плавких предохранителей и реле в моторном отсеке

Предохранители

Тип предохранителей-миди

Реле

Коробка плавких предохранителей и реле в салоне

Предохранители

№	ток А	защищаемая цепь
F1	–	резерв
F2 F3	–	прицеп
F4	10	система отопления(кондиционирования)вентиляции
F5	20	ABS
F6	30	ABS
F7	15	КП Durashift EST
F8	7,5	эл.привод наружных зеркал
F9	10	лев.фара ближний свет
F10	10	пр.фара ближний свет
F11	15
F12	15	цепь питания системы впрыска,ЭБУ системы впрыска
F13	20	система управления двигателем(дизель)
F14	30	стартер
F15	20	топливный насос
F16	3	цепь питания реле системы впрыска,ЭБУ
F17	15
F18	15	автомагнитола
F19	15	освещение при движении в светлое время суток
F20	7,5	панель приборов,таймер отключения,фонарь освещения номерного знака
F21	–	резерв
F22	7,5	габарит левый
F23	7,5	габарит правый
F24	20	Ц.З и звуковой сигнал охранной сигнализации
F25	15	аварийная световая сигнализация
F26	20	эл.обогрев заднего стекла
F27	15	звуковой сигнал и плафоны освещения салона
F28	3	АКБ (обмотка возбуждения генератора)
F29	15	основной прикуриватель
F30	15	система зажигания
F31	10	переключатель приборов наружного освещения
F32	7,5	эл.обогреватель наружных зеркал заднего вида
F33	7,5	переключатель приборов
F34	–	резерв
F35	7,5	подогрев передних сидений
F36	30	стеклоподьемники
F37	3	ABS
F38	7,5	электронный блок общего назначения
F39	7,5	подушки безопасности
F40	7,5	АКПП
F41	–	резерв
F42,43	30	обогрев ветрового стекла
F44	3	автомагнитола
F45	15	стоп-сигналы
F46	20	стеклоочистители ветрового стекла
F47	10	задний стеклоочиститель
F48	7,5	фонарь заднего хода
F49	30	эл.двигатель отопителя
F50	20	противотуманные фонари
F51	15	дополнительный прикуриватель
F52	10	левая фара дальний свет
F53	10	правая фара дальний свет

Тип предохранителей-мини

Реле

№	номинал А	защищаемая цепь
R1	40	Реле отключения головных фар (разрешает или запрещает от зажигания включаться фарам)
R2	40	обогрев ветрового стекла
R3	70	Периферийная система зажигания
R4	20	фары ближнего света
R5	20	фары дальнего света
R6	20	Система топливоснабжения и зажигания (насос, форсунки, катушка зажигания)
R7	40	стартер
R8	40	эл.вентилятор системы охлаждения
R9	20	Функция фар дневного времени (для скандинавии)
R10	20	Реле задней розетки
R11	40	Основная система зажигания (иммобилайзер, РСМ, генератор)
R12	–	резерв

Вся электропроводка автомобиля Форд Фьюжн защищена плавкими вставками (предохранителями) и реле. Через них подключены более мощные приборы, в ряд которых входят: топливный насос, электродвигатель вентилятора, фары и т. д. Остальные электрические цепи подключаются через предохранители.

Производитель расположил блоки с плавкими вставками в двух местах: подкапотном пространстве и салоне автомобиля.

Блок предохранителей Форд Фьюжн (под капотом)

Электропредохранители под капотом находятся в специальном блоке, расположенном за аккумуляторной батареей. Данный блок имеет небольшие размеры и крепится к стенке полки под аккумулятор. Назначение предохранителей и реле в подкапотном блоке наглядно показано в таблице:

Салон: расположение предохранителей и реле

В салоне находится большая часть электропредохранителей и реле. В пластиковом коробе насчитывается 53 плавкие вставки и 12 реле. Данный блок находится в левой части торпеды, а именно – за бардачком для вещей. То есть, чтобы заменить предохранитель габаритов Форд Фьюжн, придется снять бардачок. Нумерацию, цвет, назначение плавких вставок в салоне смотрите в таблице:

Как производится замена предохранителей и реле

Чтобы заменить плавкий элемент в блоке подкапотного пространства, необходимо предварительно снять аккумулятор. После этого отжимается пластиковый фиксатор с целью отсоединения блока от полки для аккумулятора. Далее с помощью отвертки отжимается еще один фиксатор и снимается крышка блока с предохранителями. Чтобы заменить один из элементов блока, открутите два крепления ключом.

Все цепи питания электрооборудования авто защищены предохранителями или подключаются через реле. Для того чтобы было легче их контролировать, их сводят в блок предохранителей — Форд Фьюжн предусматривает их размещение в нескольких местах. Более мощные элементы, например, приборы освещения, электровентиляторы, насос и прочие подключаются посредством реле. Секции, в которых находятся реле, предохранители устанавливаются за ящичком для вещей и под капотом рядом с аккумуляторной батареей.

Надежная защита электроцепей и автооборудования с помощью электропредохранителей — одна из важнейших задач при проектировании современных авто. Все электроцепи в Форде Фьюжн защищены с помощью электропредохранителей ножевого типа.

[ Скрыть ]

Что такое предохранители и для чего нужны?

Электропредохранитель — это часть электроцепи, которая необходима для защиты оборудования от аварийных электротоков. Они могут возникнуть в процессе эксплуатации в силу различных причин. Электропредохранитель подключается последовательно и разрывает цепь в случае повышения тока.

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Процесс снятия и замены

Основная часть электропредохранителей Форд Фьюжн и реле расположена в салонной секции автомобиля под панелью приборов с правой стороны за перчаточным отделением.

1. Для получения доступа к предохранителям, находящимся в салоне, нужно открыть бардачок.
2. Сжав его стенки, вывести ограничители хода и откинуть его вниз.
3. На крышке сзади имеется схема расположения предохранителей.

Для того чтобы заменить предохранители, находящиеся в моторном блоке, нужно снять аккумулятор.

1. Аккуратно отжать фиксатор.
2. Снять секцию со стенки полки аккумулятора.
3. С помощью отвертки снимаем фиксатор крышки.
4. Откручиваем гайки, к которым он крепится.
5. Меняем вышедший со строя предохранитель.
6. Чтобы получить доступ к реле под капотом, нужно отжать с помощью отвертки фиксаторы, находящиеся по бокам.
7. И снять ее.

Далее нужно провести визуальный осмотр и определить вышедший из строя. Если у вас проблемы с каким-то оборудованием, существуют специальные схемы, по которым можно без проблем определить и устранить неисправность, определив, где именно произошел разрыв в цепи.

Внимание! Электросистема автомобиля требует к себе внимательного отношения и ни в коем случае нельзя пользоваться так называемыми жучками, которые не смогут прервать цепь в случае, если возникнет скачек напряжение, и в результате в автомобиле может просто-напросто произойти пожар. Не рискуйте понапрасну и не экономьте на мелочах. Соблюдайте во всех работах элементарные меры безопасности.

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Предохранители Ford Fiesta рестайлинг .

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

Номер предохранителя (сила тока)	Цвет	Защищаемая цепь
		Резерв
		Прицеп
		Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (3 А)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передних сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
		Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель и омыватель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	предохранитель дополнительного прикуривателя ford fusion, ford fiesta
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Обозначение реле.

Номер реле	Номинальная сила тока, А	Защищаемая цепь
		Электропривод складывания наружных зеркал
		Обогрев ветрового стекла
		Система зажигания
		Фары ближнего света
		Фары дальнего света
		Топливный насос
		Стартер
		Электровентилятор отопителя
		Освещение при движении в светлое время суток
		Зарядка аккумуляторной батареи
		Система впрыска, ЭБУ системы впрыска
		Резерв

Предохранители и реле в подкапотном пространстве.

Цифра 6 — монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

снять блок предохранителей со стенки полки аккумуляторной батареи.

Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

Отверните две гайки крепления

Форд фиеста где предохранитель прикуривателя. Описание блока предохранителей в форд фьюжн

Обозначение предохранителей и реле

Коробка силовых плавких предохранителей и реле в моторном отсеке

Предохранители

Тип предохранителей-миди

Реле

Коробка плавких предохранителей и реле в салоне

Предохранители

№	ток А	защищаемая цепь
F1	–	резерв
F2 F3	–	прицеп
F4	10	система отопления(кондиционирования)вентиляции
F5	20	ABS
F6	30	ABS
F7	15	КП Durashift EST
F8	7,5	эл.привод наружных зеркал
F9	10	лев.фара ближний свет
F10	10	пр.фара ближний свет
F11	15
F12	15	цепь питания системы впрыска,ЭБУ системы впрыска
F13	20	система управления двигателем(дизель)
F14	30	стартер
F15	20	топливный насос
F16	3	цепь питания реле системы впрыска,ЭБУ
F17	15
F18	15	автомагнитола
F19	15	освещение при движении в светлое время суток
F20	7,5	панель приборов,таймер отключения,фонарь освещения номерного знака
F21	–	резерв
F22	7,5	габарит левый
F23	7,5	габарит правый
F24	20	Ц.З и звуковой сигнал охранной сигнализации
F25	15	аварийная световая сигнализация
F26	20	эл.обогрев заднего стекла
F27	15	звуковой сигнал и плафоны освещения салона
F28	3	АКБ (обмотка возбуждения генератора)
F29	15	основной прикуриватель
F30	15	система зажигания
F31	10	переключатель приборов наружного освещения
F32	7,5	эл.обогреватель наружных зеркал заднего вида
F33	7,5	переключатель приборов
F34	–	резерв
F35	7,5	подогрев передних сидений
F36	30	стеклоподьемники
F37	3	ABS
F38	7,5	электронный блок общего назначения
F39	7,5	подушки безопасности
F40	7,5	АКПП
F41	–	резерв
F42,43	30	обогрев ветрового стекла
F44	3	автомагнитола
F45	15	стоп-сигналы
F46	20	стеклоочистители ветрового стекла
F47	10	задний стеклоочиститель
F48	7,5	фонарь заднего хода
F49	30	эл.двигатель отопителя
F50	20	противотуманные фонари
F51	15	дополнительный прикуриватель
F52	10	левая фара дальний свет
F53	10	правая фара дальний свет

Тип предохранителей-мини

Реле

№	номинал А	защищаемая цепь
R1	40	Реле отключения головных фар (разрешает или запрещает от зажигания включаться фарам)
R2	40	обогрев ветрового стекла
R3	70	Периферийная система зажигания
R4	20	фары ближнего света
R5	20	фары дальнего света
R6	20	Система топливоснабжения и зажигания (насос, форсунки, катушка зажигания)
R7	40	стартер
R8	40	эл.вентилятор системы охлаждения
R9	20	Функция фар дневного времени (для скандинавии)
R10	20	Реле задней розетки
R11	40	Основная система зажигания (иммобилайзер, РСМ, генератор)
R12	–	резерв

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Предохранители Ford Fiesta рестайлинг смотрите тут.

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

Номер предохранителя (сила тока)

Система отопления (кондиционирования) и вентиляции салона

Антиблокировочная система (ABS)

Коробка передач Durashift EST

Электропривод наружных зеркал заднего вида

Левая фара ближнего света

Правая фара ближнего света

Цепь питания системы впрыска, ЭБУ системы впрыска

Система управления двигателем (дизель)

Цепь питания реле системы впрыска, ЭБУ системы впрыска

Освещение при движении в светлое время суток

Панель приборов, таймер отключения, фонарь освещения номерного знака

Габаритный свет левого борта

Габаритный свет правого борта

Центральный замок и звуковой сигнал охранной сигнализации

Аварийная световая сигнализация

Электрообогрев заднего стекла двери задка

Переключатель приборов наружного освещения

Электрообогрев наружных зеркал заднего вида

Подогрев передних сидений

Антиблокировочная система (ABS)

Электронный блок общего назначения

Автоматическая коробка передач

Обогрев ветрового стекла

Обогрев ветрового стекла

Стеклоочиститель и омыватель ветрового стекла

Стеклоочиститель стекла двери задка

Фонарь заднего хода

предохранитель дополнительного прикуривателя ford fusion, ford fiesta

Левая фара дальнего света

Правая фара дальнего света

Номинальная сила тока, А

Электропривод складывания наружных зеркал

Обогрев ветрового стекла

Фары ближнего света

Фары дальнего света

Освещение при движении в светлое время суток

Зарядка аккумуляторной батареи

Система впрыска, ЭБУ системы впрыска

Предохранители и реле в подкапотном пространстве.

Цифра 6 – монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

снять блок предохранителей со стенки полки аккумуляторной батареи.

Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

Отверните две гайки крепления

И снимите предохранитель.

Назначение предохранителей показано в таблице.

Номинальная сила тока, А

Роботизированная коробка передач

Предпусковой подогрев (дизель)

Системы управления двигателем и питания

Для доступа к реле под капотом отожмите отверткой два фиксатора, расположенные по бокам крышки.

Обозначение реле в моторном отсеке ford fiesta, fusion

Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки

Вентилятор системы охлаждения двигателя (высокая скорость)

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть – это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем – проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

Где-то тут наши предохранители.

Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Невозможно представить себе современный автомобиль без огромного количества электронных систем, осуществляющих контроль и управление основными параметрами авто. Для работы всей электроники как штатной, так и всей устанавливаемой дополнительно требуется электричество, которое подается к потребителям через сотни метров электрических проводов. Для обеспечения максимальной защиты от скачков напряжения, которые часто возникают из-за неисправной проводки, каждый автомобиль оснащается блоком с «набором» плавких защитных устройств.

Единственной задачей любого из них является защита электроники. При этом, в случае его срабатывания, он перегорает, и тем самым размыкает электрическую цепь, прекращая подачу электричества к прибору. Соответственно, после любого короткого замыкания или перегрузке в электропроводке автомобиля, предохранитель подлежит замене. Кроме короткого замыкания, к перегоранию устройства может приводить и неправильное использование бортовой электросети, к примеру, одновременное подключения нескольких энергоемких приборов к прикуривателю.

Основные причины перегорания предохранителей

Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях. К числу наиболее распространенных проблем относятся следующие:

• повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
• скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
• несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
• слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
• изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.

Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.

В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.

Как определить сгоревший предохранитель

Перед тем как определить сгоревший предохранитель в машине, следует приготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером. Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера является обязательным. Ручка прибора устанавливается на знак диода, щупы прикладываются к контактам.

При втором способе проверки извлекать предохранители из гнезда не потребуется, что является более предпочтительным для большинства автовладельцев. Перед проверкой нужно включить ту цепь, в которой отмечается неисправность – к примеру, включить магнитолу или фары. После этого, индикаторной отверткой поочередно необходимо прикоснуться к клеммам одного вывода, проверяемого «защитника», затем другого. Если на первом имеется напряжение, а на втором оно уже отсутствует – сгоревшее устройство найдено.

Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей различного номинала, а перед тем, как заменить предохранитель, необходимо выбрать точно такой же номинал. Если будет выбрано меньшее значение, предохранитель перегорит, если установить больший номинал, пострадают уже потребители, которые подключены к данной цепи. Для удобства оперативной замены, все «защитники» имеют разный цвет, соответствующий их «мощности».

Выбирать предохранитель следует правильно

Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно. Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества.

Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.

К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.

Самостоятельная замена предохранителей

Заменить перегоревшее устройство своими руками – дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет – в соответствии со своей мощностью.

Приобретать предохранители лучше всего заранее, не дожидаясь пока один из них выйдет из строя. При этом, следует основываться не на собственных предпочтениях и стоимости, а на рекомендациях завода-изготовителя. В случае отсутствии таковых в продаже, имеет смысл сделать заказ и немного подождать, нежели подвергать свое авто и себя риску. В крайнем случае допускается временное использование предохранителей, подходящих по размеру и характеристикам. Подробный алгоритм действий для правильной замены неисправного предохранителя можно увидеть на видео:

Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя – как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего. Как минимум потребуется оценить целесообразность использования прикуривателя для зарядки сразу нескольких электронных устройств.

Исправная проводка, или как избежать замены предохранителя

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Особенно внимательным следует быть с наступлением морозов – некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля

Таблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.

Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

Для получения доступа к монтажному блоку , расположенному в салоне автомобиля , выполните следующее.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.

7. Установите детали в порядке, обратном снятию.

Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве , выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).

4. Отверните две гайки крепления…

Ford Fiesta, Fusion. МОНТАЖНЫЕ БЛОКИ

Ford Fiesta, Fusion. РАСПОЛОЖЕНИЕ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Кроме того, предохранители и реле расположены в монтажных блоках предохранителей (рис. 10.2) и реле (рис. 10.3), установленных в подкапотном пространстве рядом с аккумуляторной батареей. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей

некоторые цепи, указанные в таблицах, могут отсутствовать,

Таблица 10.1

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер предохранителя (сила тока)	Цвет предохранителя	Защищаемая цепь
	–	Резерв
	–	Прицеп
	–	Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый	Антиблокировочная система (ABS)
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (ЗА)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передоих сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
		Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	Прикуриватель
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Таблица 10.2

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер реле	Номинальная сила тока, А	Защищаемая цепь
		Электропривод складывания наружных зеркал
		Обогрев ветрового стекла
		Система зажигания
		Фары ближнего света
		Фары дальнего света
		Топливный насос
		Стартер
		Электровентилятор отопителя
		Освещение при движении в светлое время суток
		Зарядка аккумуляторной батареи
		Система впрыска, ЭБУ системы впрыска
		Резерв

Для получения доступа к монтажному блоку расположенному в салоне автомобиля, выполните следующее,

2, Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз,

3, Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ_

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
ПРИМЕЧАНИЕ
На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Рис. 10.2. Расположение предохранителей в монтажном блоке, расположенном в подкапотном пространстве

Рис. 10.3. Расположение реле в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.3

ЦЕПИ, ЗАЩИЩАЕМЫЕ СИЛОВЫМИ ПРЕДОХРАНИТЕЛЯМИ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер предохранителя	Номинальная сила тока, А	Защищаемая цепь
		Дополнительный отопитель
		Роботизированная коробка передач
		Предпусковой подогрев (дизель)
		Система кондиционирования
		Наружное освещение
		Резерв
		Системы управления двигателем и питания
		Стеклоподъемники

Таблица 10.4

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер реле	Защищаемая цепь
	Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки
	Вентилятор системы охлаждения двигателя (высокая скорость)
	Дополнительный отопитель
	Дополнительный отопитель

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону

7, Установите детали в порядке, обратном снятию.

Для замены предохранителей монтажного блока, расположенного в подкапотном пространстве , выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

В подкапотном пространстве расположен также блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Извлеките неисправное реле,

5, Установите новое реле и снятую крышку в порядке, обратном снятию,

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Предохранители Ford Fiesta рестайлинг .

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

Номер предохранителя (сила тока)	Цвет	Защищаемая цепь
		Резерв
		Прицеп
		Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (3 А)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передних сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
		Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель и омыватель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	предохранитель дополнительного прикуривателя ford fusion, ford fiesta
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Обозначение реле.

Номер реле	Номинальная сила тока, А	Защищаемая цепь
		Электропривод складывания наружных зеркал
		Обогрев ветрового стекла
		Система зажигания
		Фары ближнего света
		Фары дальнего света
		Топливный насос
		Стартер
		Электровентилятор отопителя
		Освещение при движении в светлое время суток
		Зарядка аккумуляторной батареи
		Система впрыска, ЭБУ системы впрыска
		Резерв

Предохранители и реле в подкапотном пространстве.

Цифра 6 — монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

снять блок предохранителей со стенки полки аккумуляторной батареи.

Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

Отверните две гайки крепления

Где находятся предохранители в форд фьюжн. Описание блока предохранителей в форд фьюжн Форд фиеста где предохранитель прикуривателя

Ford Fiesta, Fusion. МОНТАЖНЫЕ БЛОКИ

Ford Fiesta, Fusion. РАСПОЛОЖЕНИЕ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Кроме того, предохранители и реле расположены в монтажных блоках предохранителей (рис. 10.2) и реле (рис. 10.3), установленных в подкапотном пространстве рядом с аккумуляторной батареей. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей

некоторые цепи, указанные в таблицах, могут отсутствовать,

Таблица 10.1

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер предохранителя (сила тока)	Цвет предохранителя	Защищаемая цепь
	–	Резерв
	–	Прицеп
	–	Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый	Антиблокировочная система (ABS)
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (ЗА)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передоих сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
		Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	Прикуриватель
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Таблица 10.2

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер реле	Номинальная сила тока, А	Защищаемая цепь
		Электропривод складывания наружных зеркал
		Обогрев ветрового стекла
		Система зажигания
		Фары ближнего света
		Фары дальнего света
		Топливный насос
		Стартер
		Электровентилятор отопителя
		Освещение при движении в светлое время суток
		Зарядка аккумуляторной батареи
		Система впрыска, ЭБУ системы впрыска
		Резерв

Для получения доступа к монтажному блоку расположенному в салоне автомобиля, выполните следующее,

2, Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз,

3, Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ_

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
ПРИМЕЧАНИЕ
На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Рис. 10.2. Расположение предохранителей в монтажном блоке, расположенном в подкапотном пространстве

Рис. 10.3. Расположение реле в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.3

ЦЕПИ, ЗАЩИЩАЕМЫЕ СИЛОВЫМИ ПРЕДОХРАНИТЕЛЯМИ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер предохранителя	Номинальная сила тока, А	Защищаемая цепь
		Дополнительный отопитель
		Роботизированная коробка передач
		Предпусковой подогрев (дизель)
		Система кондиционирования
		Наружное освещение
		Резерв
		Системы управления двигателем и питания
		Стеклоподъемники

Таблица 10.4

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер реле	Защищаемая цепь
	Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки
	Вентилятор системы охлаждения двигателя (высокая скорость)
	Дополнительный отопитель
	Дополнительный отопитель

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону

7, Установите детали в порядке, обратном снятию.

Для замены предохранителей монтажного блока, расположенного в подкапотном пространстве , выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

В подкапотном пространстве расположен также блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Извлеките неисправное реле,

5, Установите новое реле и снятую крышку в порядке, обратном снятию,

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля

Таблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.

Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

Для получения доступа к монтажному блоку , расположенному в салоне автомобиля , выполните следующее.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.

7. Установите детали в порядке, обратном снятию.

Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве , выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).

4. Отверните две гайки крепления…

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Предохранители Ford Fiesta рестайлинг смотрите тут.

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

Номер предохранителя (сила тока)

Система отопления (кондиционирования) и вентиляции салона

Антиблокировочная система (ABS)

Коробка передач Durashift EST

Электропривод наружных зеркал заднего вида

Левая фара ближнего света

Правая фара ближнего света

Цепь питания системы впрыска, ЭБУ системы впрыска

Система управления двигателем (дизель)

Цепь питания реле системы впрыска, ЭБУ системы впрыска

Освещение при движении в светлое время суток

Панель приборов, таймер отключения, фонарь освещения номерного знака

Габаритный свет левого борта

Габаритный свет правого борта

Центральный замок и звуковой сигнал охранной сигнализации

Аварийная световая сигнализация

Электрообогрев заднего стекла двери задка

Переключатель приборов наружного освещения

Электрообогрев наружных зеркал заднего вида

Подогрев передних сидений

Антиблокировочная система (ABS)

Электронный блок общего назначения

Автоматическая коробка передач

Обогрев ветрового стекла

Обогрев ветрового стекла

Стеклоочиститель и омыватель ветрового стекла

Стеклоочиститель стекла двери задка

Фонарь заднего хода

предохранитель дополнительного прикуривателя ford fusion, ford fiesta

Левая фара дальнего света

Правая фара дальнего света

Номинальная сила тока, А

Электропривод складывания наружных зеркал

Обогрев ветрового стекла

Фары ближнего света

Фары дальнего света

Освещение при движении в светлое время суток

Зарядка аккумуляторной батареи

Система впрыска, ЭБУ системы впрыска

Предохранители и реле в подкапотном пространстве.

Цифра 6 – монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

снять блок предохранителей со стенки полки аккумуляторной батареи.

Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

Отверните две гайки крепления

И снимите предохранитель.

Назначение предохранителей показано в таблице.

Номинальная сила тока, А

Роботизированная коробка передач

Предпусковой подогрев (дизель)

Системы управления двигателем и питания

Для доступа к реле под капотом отожмите отверткой два фиксатора, расположенные по бокам крышки.

Обозначение реле в моторном отсеке ford fiesta, fusion

Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки

Вентилятор системы охлаждения двигателя (высокая скорость)

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть – это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем – проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

Где-то тут наши предохранители.

Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Невозможно представить себе современный автомобиль без огромного количества электронных систем, осуществляющих контроль и управление основными параметрами авто. Для работы всей электроники как штатной, так и всей устанавливаемой дополнительно требуется электричество, которое подается к потребителям через сотни метров электрических проводов. Для обеспечения максимальной защиты от скачков напряжения, которые часто возникают из-за неисправной проводки, каждый автомобиль оснащается блоком с «набором» плавких защитных устройств.

Единственной задачей любого из них является защита электроники. При этом, в случае его срабатывания, он перегорает, и тем самым размыкает электрическую цепь, прекращая подачу электричества к прибору. Соответственно, после любого короткого замыкания или перегрузке в электропроводке автомобиля, предохранитель подлежит замене. Кроме короткого замыкания, к перегоранию устройства может приводить и неправильное использование бортовой электросети, к примеру, одновременное подключения нескольких энергоемких приборов к прикуривателю.

Основные причины перегорания предохранителей

Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях. К числу наиболее распространенных проблем относятся следующие:

• повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
• скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
• несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
• слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
• изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.

Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.

В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.

Как определить сгоревший предохранитель

Перед тем как определить сгоревший предохранитель в машине, следует приготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером. Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера является обязательным. Ручка прибора устанавливается на знак диода, щупы прикладываются к контактам.

При втором способе проверки извлекать предохранители из гнезда не потребуется, что является более предпочтительным для большинства автовладельцев. Перед проверкой нужно включить ту цепь, в которой отмечается неисправность – к примеру, включить магнитолу или фары. После этого, индикаторной отверткой поочередно необходимо прикоснуться к клеммам одного вывода, проверяемого «защитника», затем другого. Если на первом имеется напряжение, а на втором оно уже отсутствует – сгоревшее устройство найдено.

Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей различного номинала, а перед тем, как заменить предохранитель, необходимо выбрать точно такой же номинал. Если будет выбрано меньшее значение, предохранитель перегорит, если установить больший номинал, пострадают уже потребители, которые подключены к данной цепи. Для удобства оперативной замены, все «защитники» имеют разный цвет, соответствующий их «мощности».

Выбирать предохранитель следует правильно

Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно. Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества.

Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.

К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.

Самостоятельная замена предохранителей

Заменить перегоревшее устройство своими руками – дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет – в соответствии со своей мощностью.

Приобретать предохранители лучше всего заранее, не дожидаясь пока один из них выйдет из строя. При этом, следует основываться не на собственных предпочтениях и стоимости, а на рекомендациях завода-изготовителя. В случае отсутствии таковых в продаже, имеет смысл сделать заказ и немного подождать, нежели подвергать свое авто и себя риску. В крайнем случае допускается временное использование предохранителей, подходящих по размеру и характеристикам. Подробный алгоритм действий для правильной замены неисправного предохранителя можно увидеть на видео:

Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя – как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего. Как минимум потребуется оценить целесообразность использования прикуривателя для зарядки сразу нескольких электронных устройств.

Исправная проводка, или как избежать замены предохранителя

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Особенно внимательным следует быть с наступлением морозов – некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

Вся электропроводка автомобиля Форд Фьюжн защищена плавкими вставками (предохранителями) и реле. Через них подключены более мощные приборы, в ряд которых входят: топливный насос, электродвигатель вентилятора, фары и т. д. Остальные электрические цепи подключаются через предохранители.

Производитель расположил блоки с плавкими вставками в двух местах: подкапотном пространстве и салоне автомобиля.

Блок предохранителей Форд Фьюжн (под капотом)

Электропредохранители под капотом находятся в специальном блоке, расположенном за аккумуляторной батареей. Данный блок имеет небольшие размеры и крепится к стенке полки под аккумулятор. Назначение предохранителей и реле в подкапотном блоке наглядно показано в таблице:

Салон: расположение предохранителей и реле

В салоне находится большая часть электропредохранителей и реле. В пластиковом коробе насчитывается 53 плавкие вставки и 12 реле. Данный блок находится в левой части торпеды, а именно – за бардачком для вещей. То есть, чтобы заменить предохранитель габаритов Форд Фьюжн, придется снять бардачок. Нумерацию, цвет, назначение плавких вставок в салоне смотрите в таблице:

Как производится замена предохранителей и реле

Чтобы заменить плавкий элемент в блоке подкапотного пространства, необходимо предварительно снять аккумулятор. После этого отжимается пластиковый фиксатор с целью отсоединения блока от полки для аккумулятора. Далее с помощью отвертки отжимается еще один фиксатор и снимается крышка блока с предохранителями. Чтобы заменить один из элементов блока, открутите два крепления ключом.

Где находятся предохранители в форд фьюжн. Расположение предохранителей, плавких вставок и реле и их замена Форд фиеста блок предохранителей где расположен

Все цепи питания электрооборудования авто защищены предохранителями или подключаются через реле. Для того чтобы было легче их контролировать, их сводят в блок предохранителей — Форд Фьюжн предусматривает их размещение в нескольких местах. Более мощные элементы, например, приборы освещения, электровентиляторы, насос и прочие подключаются посредством реле. Секции, в которых находятся реле, предохранители устанавливаются за ящичком для вещей и под капотом рядом с аккумуляторной батареей.

Надежная защита электроцепей и автооборудования с помощью электропредохранителей — одна из важнейших задач при проектировании современных авто. Все электроцепи в Форде Фьюжн защищены с помощью электропредохранителей ножевого типа.

[ Скрыть ]

Что такое предохранители и для чего нужны?

Электропредохранитель — это часть электроцепи, которая необходима для защиты оборудования от аварийных электротоков. Они могут возникнуть в процессе эксплуатации в силу различных причин. Электропредохранитель подключается последовательно и разрывает цепь в случае повышения тока.

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Процесс снятия и замены

Основная часть электропредохранителей Форд Фьюжн и реле расположена в салонной секции автомобиля под панелью приборов с правой стороны за перчаточным отделением.

1. Для получения доступа к предохранителям, находящимся в салоне, нужно открыть бардачок.
2. Сжав его стенки, вывести ограничители хода и откинуть его вниз.
3. На крышке сзади имеется схема расположения предохранителей.

Для того чтобы заменить предохранители, находящиеся в моторном блоке, нужно снять аккумулятор.

1. Аккуратно отжать фиксатор.
2. Снять секцию со стенки полки аккумулятора.
3. С помощью отвертки снимаем фиксатор крышки.
4. Откручиваем гайки, к которым он крепится.
5. Меняем вышедший со строя предохранитель.
6. Чтобы получить доступ к реле под капотом, нужно отжать с помощью отвертки фиксаторы, находящиеся по бокам.
7. И снять ее.

Далее нужно провести визуальный осмотр и определить вышедший из строя. Если у вас проблемы с каким-то оборудованием, существуют специальные схемы, по которым можно без проблем определить и устранить неисправность, определив, где именно произошел разрыв в цепи.

Внимание! Электросистема автомобиля требует к себе внимательного отношения и ни в коем случае нельзя пользоваться так называемыми жучками, которые не смогут прервать цепь в случае, если возникнет скачек напряжение, и в результате в автомобиле может просто-напросто произойти пожар. Не рискуйте понапрасну и не экономьте на мелочах. Соблюдайте во всех работах элементарные меры безопасности.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля

Таблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.

Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

Для получения доступа к монтажному блоку , расположенному в салоне автомобиля , выполните следующее.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.

7. Установите детали в порядке, обратном снятию.

Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве , выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).

4. Отверните две гайки крепления…

Ford Fiesta, Fusion. МОНТАЖНЫЕ БЛОКИ

Ford Fiesta, Fusion. РАСПОЛОЖЕНИЕ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

Кроме того, предохранители и реле расположены в монтажных блоках предохранителей (рис. 10.2) и реле (рис. 10.3), установленных в подкапотном пространстве рядом с аккумуляторной батареей. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей

некоторые цепи, указанные в таблицах, могут отсутствовать,

Таблица 10.1

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер предохранителя (сила тока)	Цвет предохранителя	Защищаемая цепь
	–	Резерв
	–	Прицеп
	–	Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый	Антиблокировочная система (ABS)
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (ЗА)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передоих сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
		Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	Прикуриватель
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Таблица 10.2

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер реле	Номинальная сила тока, А	Защищаемая цепь
		Электропривод складывания наружных зеркал
		Обогрев ветрового стекла
		Система зажигания
		Фары ближнего света
		Фары дальнего света
		Топливный насос
		Стартер
		Электровентилятор отопителя
		Освещение при движении в светлое время суток
		Зарядка аккумуляторной батареи
		Система впрыска, ЭБУ системы впрыска
		Резерв

Для получения доступа к монтажному блоку расположенному в салоне автомобиля, выполните следующее,

2, Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз,

3, Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ_

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
ПРИМЕЧАНИЕ
На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Рис. 10.2. Расположение предохранителей в монтажном блоке, расположенном в подкапотном пространстве

Рис. 10.3. Расположение реле в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.3

ЦЕПИ, ЗАЩИЩАЕМЫЕ СИЛОВЫМИ ПРЕДОХРАНИТЕЛЯМИ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер предохранителя	Номинальная сила тока, А	Защищаемая цепь
		Дополнительный отопитель
		Роботизированная коробка передач
		Предпусковой подогрев (дизель)
		Система кондиционирования
		Наружное освещение
		Резерв
		Системы управления двигателем и питания
		Стеклоподъемники

Таблица 10.4

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер реле	Защищаемая цепь
	Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки
	Вентилятор системы охлаждения двигателя (высокая скорость)
	Дополнительный отопитель
	Дополнительный отопитель

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону

7, Установите детали в порядке, обратном снятию.

Для замены предохранителей монтажного блока, расположенного в подкапотном пространстве , выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

В подкапотном пространстве расположен также блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Извлеките неисправное реле,

5, Установите новое реле и снятую крышку в порядке, обратном снятию,

Вся электропроводка автомобиля Форд Фьюжн защищена плавкими вставками (предохранителями) и реле. Через них подключены более мощные приборы, в ряд которых входят: топливный насос, электродвигатель вентилятора, фары и т. д. Остальные электрические цепи подключаются через предохранители.

Производитель расположил блоки с плавкими вставками в двух местах: подкапотном пространстве и салоне автомобиля.

Блок предохранителей Форд Фьюжн (под капотом)

Электропредохранители под капотом находятся в специальном блоке, расположенном за аккумуляторной батареей. Данный блок имеет небольшие размеры и крепится к стенке полки под аккумулятор. Назначение предохранителей и реле в подкапотном блоке наглядно показано в таблице:

Салон: расположение предохранителей и реле

В салоне находится большая часть электропредохранителей и реле. В пластиковом коробе насчитывается 53 плавкие вставки и 12 реле. Данный блок находится в левой части торпеды, а именно – за бардачком для вещей. То есть, чтобы заменить предохранитель габаритов Форд Фьюжн, придется снять бардачок. Нумерацию, цвет, назначение плавких вставок в салоне смотрите в таблице:

Как производится замена предохранителей и реле

Чтобы заменить плавкий элемент в блоке подкапотного пространства, необходимо предварительно снять аккумулятор. После этого отжимается пластиковый фиксатор с целью отсоединения блока от полки для аккумулятора. Далее с помощью отвертки отжимается еще один фиксатор и снимается крышка блока с предохранителями. Чтобы заменить один из элементов блока, открутите два крепления ключом.

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

Предохранители Ford Fiesta рестайлинг смотрите тут.

Где находятся предохранители и реле.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

Для доступа к предохранителям откройте вещевой ящик

Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

Номер предохранителя (сила тока)

Система отопления (кондиционирования) и вентиляции салона

Антиблокировочная система (ABS)

Коробка передач Durashift EST

Электропривод наружных зеркал заднего вида

Левая фара ближнего света

Правая фара ближнего света

Цепь питания системы впрыска, ЭБУ системы впрыска

Система управления двигателем (дизель)

Цепь питания реле системы впрыска, ЭБУ системы впрыска

Освещение при движении в светлое время суток

Панель приборов, таймер отключения, фонарь освещения номерного знака

Габаритный свет левого борта

Габаритный свет правого борта

Центральный замок и звуковой сигнал охранной сигнализации

Аварийная световая сигнализация

Электрообогрев заднего стекла двери задка

Переключатель приборов наружного освещения

Электрообогрев наружных зеркал заднего вида

Подогрев передних сидений

Антиблокировочная система (ABS)

Электронный блок общего назначения

Автоматическая коробка передач

Обогрев ветрового стекла

Обогрев ветрового стекла

Стеклоочиститель и омыватель ветрового стекла

Стеклоочиститель стекла двери задка

Фонарь заднего хода

предохранитель дополнительного прикуривателя ford fusion, ford fiesta

Левая фара дальнего света

Правая фара дальнего света

Номинальная сила тока, А

Электропривод складывания наружных зеркал

Обогрев ветрового стекла

Фары ближнего света

Фары дальнего света

Освещение при движении в светлое время суток

Зарядка аккумуляторной батареи

Система впрыска, ЭБУ системы впрыска

Предохранители и реле в подкапотном пространстве.

Цифра 6 – монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

снять блок предохранителей со стенки полки аккумуляторной батареи.

Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

Отверните две гайки крепления

И снимите предохранитель.

Назначение предохранителей показано в таблице.

Номинальная сила тока, А

Роботизированная коробка передач

Предпусковой подогрев (дизель)

Системы управления двигателем и питания

Для доступа к реле под капотом отожмите отверткой два фиксатора, расположенные по бокам крышки.

Обозначение реле в моторном отсеке ford fiesta, fusion

Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки

Вентилятор системы охлаждения двигателя (высокая скорость)

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть – это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем – проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

Где-то тут наши предохранители.

Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Невозможно представить себе современный автомобиль без огромного количества электронных систем, осуществляющих контроль и управление основными параметрами авто. Для работы всей электроники как штатной, так и всей устанавливаемой дополнительно требуется электричество, которое подается к потребителям через сотни метров электрических проводов. Для обеспечения максимальной защиты от скачков напряжения, которые часто возникают из-за неисправной проводки, каждый автомобиль оснащается блоком с «набором» плавких защитных устройств.

Единственной задачей любого из них является защита электроники. При этом, в случае его срабатывания, он перегорает, и тем самым размыкает электрическую цепь, прекращая подачу электричества к прибору. Соответственно, после любого короткого замыкания или перегрузке в электропроводке автомобиля, предохранитель подлежит замене. Кроме короткого замыкания, к перегоранию устройства может приводить и неправильное использование бортовой электросети, к примеру, одновременное подключения нескольких энергоемких приборов к прикуривателю.

Основные причины перегорания предохранителей

Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях. К числу наиболее распространенных проблем относятся следующие:

• повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
• скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
• несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
• слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
• изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.

Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.

В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.

Как определить сгоревший предохранитель

Перед тем как определить сгоревший предохранитель в машине, следует приготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером. Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера является обязательным. Ручка прибора устанавливается на знак диода, щупы прикладываются к контактам.

При втором способе проверки извлекать предохранители из гнезда не потребуется, что является более предпочтительным для большинства автовладельцев. Перед проверкой нужно включить ту цепь, в которой отмечается неисправность – к примеру, включить магнитолу или фары. После этого, индикаторной отверткой поочередно необходимо прикоснуться к клеммам одного вывода, проверяемого «защитника», затем другого. Если на первом имеется напряжение, а на втором оно уже отсутствует – сгоревшее устройство найдено.

Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей различного номинала, а перед тем, как заменить предохранитель, необходимо выбрать точно такой же номинал. Если будет выбрано меньшее значение, предохранитель перегорит, если установить больший номинал, пострадают уже потребители, которые подключены к данной цепи. Для удобства оперативной замены, все «защитники» имеют разный цвет, соответствующий их «мощности».

Выбирать предохранитель следует правильно

Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно. Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества.

Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.

К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.

Самостоятельная замена предохранителей

Заменить перегоревшее устройство своими руками – дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет – в соответствии со своей мощностью.

Приобретать предохранители лучше всего заранее, не дожидаясь пока один из них выйдет из строя. При этом, следует основываться не на собственных предпочтениях и стоимости, а на рекомендациях завода-изготовителя. В случае отсутствии таковых в продаже, имеет смысл сделать заказ и немного подождать, нежели подвергать свое авто и себя риску. В крайнем случае допускается временное использование предохранителей, подходящих по размеру и характеристикам. Подробный алгоритм действий для правильной замены неисправного предохранителя можно увидеть на видео:

Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя – как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего. Как минимум потребуется оценить целесообразность использования прикуривателя для зарядки сразу нескольких электронных устройств.

Исправная проводка, или как избежать замены предохранителя

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Особенно внимательным следует быть с наступлением морозов – некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

Блок предохранителей

: Схема панели предохранителей Ford Fusion 2019-2020

2020 Ford Fusion

Блок предохранителей распределения питания

ПРЕДУПРЕЖДЕНИЕ : Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.

ПРЕДУПРЕЖДЕНИЕ : Чтобы снизить риск поражения электрическим током, всегда закрывайте крышку распределительного щита перед повторным подключением батареи или доливкой жидкости в резервуары.

F – Расположение блока предохранителей распределения питания

Блок распределения питания расположен в моторном отсеке. В нем есть сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.

Если аккумулятор был отключен и снова подключен, некоторые функции необходимо будет сбросить.

Схема панели предохранителей распределительной коробки

Таблица характеристик предохранителей

Номер предохранителя или реле	Номинал предохранителя	Защищенный компонент
1	30A 1	Панорамный люк.
2	–	Реле стартера.
3	15A 3	Датчик дождя.
4	–	Реле электродвигателя вентилятора.
5	20A 1	Разъем питания 3 – Задняя часть консоли.
6	–	Не используется.
7	20A 3	Модуль управления трансмиссией – питание автомобиля 1. Питание модуля управления трансмиссией.
8	20A 3	Модуль управления трансмиссией – питание автомобиля 2. Эмиссионные компоненты.
9	–	Реле модуля управления трансмиссией.
10	20A 1	Силовая розетка 1 – передняя водительская.
11	15A 2	Модуль управления трансмиссией – питание автомобиля 4. Катушки зажигания.
12	15A 2	Модуль управления трансмиссией – питание автомобиля 3. Неэмиссионные компоненты.
13	10A 2	Не используется (запасной).
14	10A 2	Не используется (запасной).
15	–	Реле пуска.
16	20A 1	Разъем питания 2 – консольный.
17	20A 1	Не используется (запасной).
18	20A 3	Не используется (запасной).
19	10A 3	Электронный усилитель рулевого управления с разбегом.
20	10A 3	Адаптивный круиз-контроль.
21	15A 3	Управление трансмиссией Пуск / Пуск. Пуск / остановка масляного насоса трансмиссии.
22	10A 3	Соленоид муфты кондиционера.
23	15A 3	Работа-старт. Информационная система слепых зон. Камера заднего вида. Проекционный дисплей. Модуль стабилизации напряжения. Привод переключения передач.
24	–	Не используется.
25	10A 2	Антиблокировочная тормозная система (ABS) с разбегом.
26	10A 2	Модуль управления трансмиссией с запуском и запуском.
27	10A 1	Не используется (запасной).
28	–	Не используется.
29	5A 3	Датчик массового расхода воздуха.
30	–	Не используется.
31	–	Не используется.
32	–	Реле электровентилятора 1.
33	–	Реле муфты кондиционера.
34	–	Не используется.
35	–	Не используется.
36	–	Не используется.
37	–	Не используется.
38	–	Реле электровентилятора 2.
39	–	Электрический фанкойл 2 и 3 реле.
40	–	Реле звукового сигнала.
41	–	Не используется.
42	–	Реле катушки топливного насоса.
43	–	Не используется.
44	20A 3	Балласт левой боковой фары.
45	5A 3	Не используется (запасной).
46	–	Не используется.
47	–	Не используется.
48	–	Не используется.
49	10A 3	Не используется (запасной).
50	20A 3	Гудок.
51	–	Не используется.
52	–	Не используется.
53	10A 3	Не используется (запасной).
54	10A 2	Выключатель тормоза.
55	10A 2	Датчик ALT.
86	30A 4	Не используется (запасной).

¹ Предохранитель Micro 2.

² Предохранитель Micro 3.

³ M корпус предохранителя.

Распределительный блок – снизу

В нижней части блока предохранителей расположены предохранители. Чтобы получить доступ к нижней части блока предохранителей, выполните следующие действия:

Блок распределения питания – нижнее расположение

1.Освободите две защелки, расположенные по обеим сторонам блока предохранителей.

2. Поднимите внутреннюю сторону блока предохранителей из опоры.

3. Переместите блок предохранителей к центру моторного отсека.

4. Поверните наружную сторону блока предохранителей, чтобы получить доступ к нижней стороне.

Блок распределения питания – Схема нижней панели предохранителей

Таблица характеристик предохранителей

Номер предохранителя или реле	Номинал предохранителя	Защищенный компонент
56	–	Не используется.
57	–	Не используется.
58	30A 4	Подача топливного насоса.
59	30А 5	Электровентилятор 3
60	30А 5	Электровентилятор 1 (1,5 л, 2,0 л и 2.Двигатели 5L).
61	–	Не используется.
62	50A 5	Блок управления кузовным оборудованием 1.
63	25A 4	Электровентилятор 2 (двигатели 1,5, 2,0 и 2,5 л).
64	30A 4	Не используется (запасной).
65	20A 4	Переднее сиденье с подогревом.
66	15A 4	Не используется (запасной).
67	50A 5	Блок управления кузовным оборудованием 2.
68	40A 4	Обогрев заднего стекла.
69	30A 4	Клапаны антиблокировочной тормозной системы (ABS).
70	30A 4	Сиденье пассажирское.
71	–	Не используется.
72	20A 4	Трансмиссионный масляный насос.
73	20A 4	Задние сиденья с подогревом.
74	30A 4	Модуль сиденья водителя.
75	25A 4	Электродвигатель стеклоочистителя 1.
76	30A 4	Не используется (запасной).
77	30A 4	Модуль сиденья с климат-контролем.
78	–	Не используется.
79	40A 5	Электродвигатель вентилятора.
80	25A 4	Электродвигатель стеклоочистителя 2.
81	–	Не используется.
82	–	Не используется.
83	20A 4	Переключатель TRCM.
84	30A 4	Соленоид стартера.
85	30A 4	Не используется (запасной).
87	60A 5	Насос антиблокировочной тормозной системы (ABS).

⁴ Корпус предохранителя M.

⁵ J предохранитель корпуса.

Панель предохранителей в салоне

Панель предохранителей расположена под приборной панелью слева от рулевой колонки.
Примечание : Возможно, будет легче получить доступ к панели предохранителей, если вы удалите отделочную накладку.

Схема панели предохранителей в пассажирском отсеке

Таблица технических характеристик предохранителей

Номер предохранителя или реле	Номинал предохранителя	Защищенный компонент
1	–	Не используется
2	7.5A 6	Поясничный.
3	20A 6	Разблокировка двери водителя.
4	5A 6	Не используется (запасной).
5	20A 6	Усилитель сабвуфера.
6	10A 7	Не используется (запасной).
7	10A 7	Не используется (запасной).
8	10A 7	Не используется (запасной).
9	10A 7	Не используется (запасной).
10	5A 7	Клавиатура. Модуль паспорта мобильного телефона.
11	5A 7	Не используется (запасной).
12	7,5А 7	Климат-контроль. Коробка передач
13	7,5А 7	Блокировка рулевой колонки. Кластер. Логика Datalink.
14	10A 7	Расширенный силовой модуль.
15	10A 7	Модуль шлюза Datalink.
16	15A 6	Блокировка от детей.
17	5A 7	Не используется (запасной).
18	5A 7	Кнопка остановки пускового переключателя.
19	7,5А 7	Расширенный силовой модуль.
20	7,5А 7	Фара адаптивная.
21	5A 7	Датчик влажности и температуры в салоне автомобиля.
22	5A 7	Не используется (запасной).
23	10A 6	Дополнительное устройство с задержкой (логика люка в крыше, главный выключатель водителя).
24	20A 6	Центральный замок / разблокировка.
25	30A 6	Водительская дверь (стекло, зеркало).
26	30A 6	Дверь переднего пассажира (окно, зеркало).
27	30A 6	Люк на крыше.
28	20A 6	Усилитель.
29	30A 6	Дверь задняя водительская (стеклоподъемник).
30	30A 6	Дверь задняя пассажирская (стеклоподъемник).
31	15A 6	Не используется (запасной).
32	10A 6	Глобальная система позиционирования. Отображать. Голосовое управление. Радиочастотный приемник.
33	20A 6	Радио. Активный контроль шума.
34	30A 6	Шина пуска (предохранители 19, 20, 21, 22, 35, 36, 37, автоматический выключатель).
35	5A 6	Не используется (запасной).
36	15A 6	Зеркало заднего вида с автоматическим затемнением. Бесступенчатая регулировка демпфирования подвески. Задние сиденья с подогревом.
37	20A 6	Рулевое колесо с подогревом.
38	30А	Не используется.

⁶ Предохранитель Micro 2.

⁷ Предохранитель Micro 3.

Где предохранители на Ford Fusion? – MVOrganizing

Где предохранители на Ford Fusion?

Расположение блока предохранителей Панель предохранителей находится под панелью приборов слева от рулевой колонки (за панелью отделки под рулевым колесом).

Где находится предохранитель заднего фонаря на Ford Fusion 2012 года выпуска?

Предохранитель заднего фонаря в Ford Fusion 2012 года находится в панели предохранителей, которая находится в кабине со стороны водителя под рулевым колесом.

Где предохранители в Ford Fusion 2012?

Расположение блока предохранителей Панель предохранителей находится ниже и слева от рулевого колеса возле педали тормоза.

Какой предохранитель усилителя мне нужен?

Вилки для приборов мощностью от 700 до 3000 Вт (максимальная мощность сетевой розетки) должны быть оснащены предохранителем на 13 А (коричневого цвета).Например: предохранитель 13А – стиральная машина, посудомоечная машина, микроволновая печь, чайник, тостер, утюг.

Какой предохранитель усилителя мне нужен для светодиодных фонарей?

75 мм хватает примерно на 7,5 ампер макс. Обычно мне нравится иметь как минимум 100% дополнительный рейтинг, поэтому я бы использовал предохранитель максимум на 3 А. Этого должно хватить на 4 светодиода. Если у вас исправные светодиоды, но перегорел предохранитель на 10 А, я думаю, что ваша проводка нуждается в проверке, и вы, вероятно, обнаружите, что ваш предохранитель находится прямо напротив батареи.

Могу ли я использовать предохранитель на 2 А вместо 1 А?

Можно временно использовать предохранитель меньшего тока, но не следует временно использовать предохранитель более высокого номинала, так как это может вызвать серьезные электрические проблемы или быть физически опасным.

Можно ли использовать предохранитель на 3 ампера в 2 ампера?

3 ампер должно быть в порядке. Основное назначение предохранителя – не допустить подгорания проводов. В Radio Shack предохранитель рассчитан на более высокое напряжение, но это не вызовет проблем.

Что произойдет, если вставить предохранитель на 20 ампер в слот на 15 ампер?

Слот на 15 ампер предназначен для работы с током до 15 ампер, поэтому, если вы вставите предохранитель на 20 ампер в разъем на 15 ампер и потребляете ток более 15 ампер, это приведет к нагреву и другим проблемам, таким как расплавленная изоляция, вы можете установить 20-амперный предохранитель. Используйте предохранитель только в том случае, если вы знаете, что не собираетесь потреблять более 15 ампер.

Могу ли я использовать предохранитель на 15 А в слоте на 20 А?

Цепи на 15 ампер Бытовые розетки подключаются с помощью провода 12-го калибра. В большинстве домашних установок несколько розеток на 15 А подключаются к автоматическому выключателю на 20 А. Это позволяет нескольким устройствам подключаться к одной цепи на 20 ампер до тех пор, пока общая нагрузка схемы не превышает 20 ампер.

Ford Fusion (с 2013 г.) – схема предохранителей (американская версия)

Ford Fusion (с 2013 г.) – схема предохранителей (американская версия)

Год выпуска: 2013, 2014, 2015, 2016, 2017, 2018

Блок распределения питания

Блок распределения питания находится в моторном отсеке.В нем есть сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.

Ford Fusion – схема блока предохранителей – блок распределения питания

Номер	Номинальное значение ампер [A]	Описание
1	30	2015-2018: Панорамный люк
	25	2013-2014: Электродвигатель стеклоочистителя № 2
2	15	Датчик дождя
5	20	Розетка 3 – Задняя часть консоли
7	20	Модуль управления трансмиссией – мощность транспортного средства 1 Модуль управления трансмиссией
8	20	Модуль управления трансмиссией – мощность автомобиля 2 Компоненты выбросов
10	20	Силовая розетка 1 – передняя водительская
11	15	Модуль управления трансмиссией – питание автомобиля 4 Катушки зажигания
12	15	Модуль управления трансмиссией – мощность автомобиля 3 Неэмиссионные компоненты
13	10	2013-2016: Модуль управления трансмиссией – мощность автомобиля 5 (кроме Hybrid)
14	10	2013-2016: Модуль управления трансмиссией – мощность автомобиля 6 (кроме гибридного)
16	20	Разъем питания 2 – консоль
17	20	Hybrid (2013-2016): Трансмиссионное масло
18	10	, кроме Hybrid: 2013-2014: Модуль управления трансмиссией – поддержание активности Гибрид: Модуль управления трансмиссией и гибридной трансмиссией keep alive power Аккумуляторный модуль
19	10	Электронный усилитель рулевого управления с разбегом
20	10	2017-2018: Адаптивный круиз-контроль 2013-2016: Пуск / пуск освещение
21	15	, кроме гибридного: Управление трансмиссией Пуск / Пуск Пуск / останов масляного насоса трансмиссии Гибрид: 2013-2014: Модуль управления трансмиссией гибридного Пуск / Пуск 2015-2018: Переключатель Пуск-Пуск передачи Инвертор HEV
22	10	кроме гибрида: соленоид муфты кондиционера
23	15	Запуск и запуск Система информации о слепых зонах Камера заднего вида Дисплей на лобовом стекле Модуль стабилизации напряжения Привод переключения передач Адаптивный круиз-контроль
24	10	Hybrid: Масляный насос трансмиссии с пусковым механизмом.
25	10	Пусковая антиблокировочная система тормозов
26	10	Блок управления трансмиссией и пуском-пуском
27	10	Гибрид: соленоид люка топливного бака
28	–	–
29	5	, кроме Hybrid: 2015-2018: Датчик массового расхода воздуха (кроме Hybrid)
	15	Гибрид: 2013-2016: Мощность гибридного транспортного средства 5
30	–	–
31	–	–
34	–	–
35	15	Гибрид: вентилятор зарядного устройства
36	15	Гибрид: вентилятор электрического модуля управления аккумуляторной батареей
37	–	–
43	–	–
44	–	–
45	5	Гибрид: монитор вакуумного насоса
46	10	, кроме гибрида: 2013-2014: Генератор Гибрид: световое кольцо порта зарядки
47	10	, кроме Hybrid: 2013-2014: Выключатель тормоза Hybrid: Выключатель тормоза
48	20	, кроме гибрида: 2013-2014: звуковой сигнал Гибрид: звуковой сигнал
49	5	, кроме Hybrid: 2013-2014: Датчик массового расхода воздуха Hybrid: 2015-2018: Датчик расхода воздуха
50	20	, кроме гибрида: 2015-2018: Звуковой сигнал
	15	Гибрид: 2017-2018: Мощность автомобиля гибридного содержимого 5 Вентилятор модуля управления энергией батареи
51	15	Гибрид: Мощность гибридного транспортного средства 1 Модуль управления гибридной трансмиссией
52	15	Гибрид: Питание автомобиля гибридного содержимого 2 Модуль управления энергией аккумулятора
53	10	2013-2016: Сиденья с электроприводом.
54	10	, кроме гибрида: 2015-2018: Выключатель тормоза Гибрид: Мощность гибридного автомобиля 3 Насос охлаждающей жидкости
55	10	, кроме гибрида: 2015-2018: Датчик ALT Гибрид: Мощность автомобиля для гибридного автомобиля 4 Компрессор кондиционера Нагреватель с положительным температурным коэффициентом (PHEV) Датчик влажности (PHEV)
Реле
2	Реле стартера
4	Реле электродвигателя вентилятора
6	–
9	Реле модуля управления трансмиссией
15	Реле пуска
32	кроме Гибрида: Реле 1 электровентилятора Гибрид: Реле вентилятора охлаждения
33	кроме гибрида: реле муфты кондиционера
38	кроме гибрида: реле электровентилятора 2 гибрида: реле вакуумного насоса № 1
39	, кроме гибрида: реле электрического фанкойла 2 и 3 Гибрид: реле вакуумного насоса № 2
40	, кроме гибрида: 2015-2018: Реле звукового сигнала 2013-2014: Реле топливного насоса Гибрид: Реле топливного насоса
41	, кроме гибрида: 2013-2014: реле звукового сигнала Гибрид: реле звукового сигнала
42	, кроме гибрида: 2015-2018: Реле катушки топливного насоса
86	–

Распределительная коробка – снизу

В нижней части блока предохранителей расположены предохранители.

Ford Fusion – схема блока предохранителей – блок распределения питания (нижний)

Номер	Номинальное значение ампер [A]	Описание
56	30	, кроме гибрида: 2013-2014: Подача топливного насоса Гибрид: Подача топливного насоса
57	–	–
58	30	2015-2018: Подача топливного насоса
59	30	, кроме Hybrid: Электровентилятор 3 (1.Двигатели 5 л, 1,6 л, 2,0 л и 2,5 л)
	40	кроме Гибрида: Электровентилятор 3 (двигатель 2,7 л) Гибрид: Реле вакуумного насоса
60	30	, кроме гибридного: Электровентилятор 1 (двигатели 1,5 л, 2,0 л и 2,5 л)
	40	кроме Гибрида: Электровентилятор 1 (двигатель 2,7 л) Гибрид: Реле вакуумного насоса
61	–	–
62	50	Блок управления кузовным оборудованием 1
63	25	2016-2018: Электровентилятор 2 (1.Двигатели 5 л, 2,0 л и 2,5 л) (кроме гибридных)
	30	2017-2018: Электровентилятор 2 (двигатель 2,7 л) (кроме Hybrid)
		2013-2015: Электровентилятор 2 (двигатели 1,5 л, 1,6 л, 2,0 л и 2,5 л) (кроме гибридных)
64	40	Гибрид: зарядное устройство B + выход
65	20	Подогрев переднего сиденья
66	–	–
67	50	Блок управления кузовным оборудованием 2
68	40	Обогрев заднего стекла
69	30	Клапаны антиблокировочной тормозной системы
70	30	Пассажирское сиденье
71	–	–
72	20	, кроме гибрида: 2015-2018: Масляный насос трансмиссии
73	20	, кроме гибрида: 2015-2018: Задние сиденья с подогревом
74	30	Модуль сиденья водителя
75	25	, кроме гибрида: 2015-2018: Электродвигатель стеклоочистителя 1
	20	Гибрид: 2017-2018: Трансмиссионный масляный насос
76	20	, кроме гибрида: 2013-2014: Трансмиссионный масляный насос № 2 остановка / пуск Гибрид: 2015-2016: Трансмиссионный масляный насос. iShifter 2017-2018: e-Shifter (модуль управления диапазоном трансмиссии).
	30	, кроме гибрида: 2015-2016: Модуль силового подъемника
77	30	2015-2018: Модуль сиденья климат-контроля
78	–	–
79	40	Электродвигатель вентилятора
80	25	2015-2018: Электродвигатель стеклоочистителя 2
81	40	Инвертор
82	60	, кроме Hybrid: 2013-2014: Насос антиблокировочной тормозной системы Гибрид: Насос антиблокировочной тормозной системы
83	20	, кроме гибрида: 2015-2018: рычаг переключения передач TRCM
	25	, кроме гибрида: 2013-2014: Электродвигатель стеклоочистителя № 1 Гибрид: Электродвигатель стеклоочистителя № 1
84	30	кроме гибрида: соленоид стартера
85	–	–
87	60	, кроме гибрида: 2015-2018: Насос антиблокировочной тормозной системы

Панель предохранителей в салоне

Панель предохранителей находится под панелью приборов слева от рулевой колонки.

Ford Fusion – схема блока предохранителей – блок предохранителей в салоне.

Номер	Номинальное значение ампер [A]	Описание
1	10	Освещение (окружающее, перчаточный ящик, умывальник, купол, багажник)
2	7,5	поясничный
3	20	Разблокировка двери водителя
4	5	Не используется (запасной)
5	20	Усилитель сабвуфера
6	10	Не используется (запасной)
7	10	Не используется (запасной)
8	10	Не используется (запасной)
9	10	Не используется (запасной)
10	5	Клавиатура Модуль паспорта сотового телефона
11	5	Не используется (запасной)
12	7,5	Климат-контроль Переключение передач
13	7,5	Замок рулевой колонки Cluster Datalink logic
14	10	2017-2018: Расширенный модуль питания 2015-2016: Электронный блок управления аккумуляторной батареей 2013-2014: Модуль управления тяговым аккумулятором (гибрид)
15	10	Модуль шлюза Datalink
16	15	Замок от детей Замок для подъемного стекла Decklid
17	5	Не используется (запасной)
18	5	Кнопка останова пускового переключателя
19	7,5	2017-2018: Расширенный силовой модуль 2015-2016: Индикатор отключения подушки безопасности пассажира Дальность передачи
	5	2013-2014: Индикатор отключения подушки безопасности пассажира Дальность передачи
20	7,5	2015-2018: Фара адаптивная
21	5	Датчик влажности и температуры в салоне автомобиля
22	5	2013-2016: Датчик классификации пассажиров 2017-2018: Звуковой оповещатель для пешеходов (только Hybrid)
23	10	Дополнительное устройство с задержкой (логика силового инвертора, логика люка, главный выключатель водителя)
24	20	2015-2018: Разблокировка центрального замка
	30	2015-2018: Разблокировка центрального замка
25	30	Водительская дверь (стекло, зеркало)
26	30	Дверь переднего пассажира (окно, зеркало)
27	30	Люк
28	20	Усилитель
29	30	Дверь задняя водительская (окно)
30	30	Дверь задняя пассажирская (окно)
31	15	Не используется (запасной)
32	10	Глобальная система позиционирования Дисплей Голосовое управление Радиоприемник Адаптивный круиз-контроль
33	20	Радио Активный контроль шума
34	30	Пусковая шина (предохранитель 19,20,21,22,35,36, 37, выключатель)
35	5	2013-2016: Блок управления удерживающими устройствами
36	15	Зеркало заднего вида с автоматическим затемнением Бесступенчатая регулировка демпфирования подвески Реле полного привода Подогрев задних сидений
37	20	Рулевое колесо с подогревом Полный привод
38	30	Не используется (запасной)

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Схема предохранителей

ford fusion

Схема предохранителей и реле ford fusion

Отправлено: 9 февраля 2021 г.

2013 2014 Ford Fusion Таблица спецификаций предохранителей, Панель предохранителей в салоне, Блок предохранителей распределения питания – нижняя часть, Блок предохранителей под капотом Обязательные поля отмечены * Комментарий.Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Используется для защиты солнцезащитных очков и т.п. Замена ремня ГРМ Mitsubishi. Схема предохранителей Ford Focus 2009 г. для интеллектуальной распределительной коробки. Схема блока предохранителей ford fusion 2006 года Спасибо, что посетили мой Интернет-сайт, в этой статье, безусловно, будет обсуждаться схема блока предохранителей ford fusion 2006 года. ИСТОЧНИК: Схема предохранителей ford crown victoria 1998 года, она должна быть в руководстве по эксплуатации.Описание: Ford Fusion Fuse 2010 г. Электрические компоненты, такие как фонарь, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Маклеод, значит, в твоей машине что-то не работает, и ты думаешь, что предохранитель перегорел. Ford использовал ДВЕ разные распределительные коробки аккумуляторных батарей в зависимости от даты сборки. На самом деле мы накопили много изображений, и, если повезет, это изображение послужит вам, а также поможет вам найти ответ, который вы пытаетесь найти.Схема блока предохранителей. Найдите предохранитель и реле. На этой схеме предохранителей Ford FUSION 2008 года показаны распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенные под приборной панелью, и блок реле под капотом. Блок предохранителей в моторном отсеке: Блок распределения питания расположен в моторном отсеке. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Expedition (1997, 1998, 1999, 2000, 2001, 2002). Ford Aspire (1994-1997) Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Ford Aspire (1994, 1995, 1996, 1997).Бесплатные источники: Схема предохранителей Ford Fusion Hybrid / Energi 2016-2020. Предохранители прикуривателя / розетки в Ford Fusion Hybrid / Energi – это предохранители № 5 (точка питания 3 – задняя часть консоли), № 10 (точка питания 1 – водитель спереди) и №16 (розетка 2 – консоль) в блоке предохранителей в моторном отсеке. Схема предохранителей Ford Fusion, 2010 г. Схема предохранителей Ford Fusion для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки. Мы собрали множество фотографий, в идеале эта фотография подойдет вам и поможет вам найти решение, которое вы ищете.Описание: Общие вопросы – где я могу найти предохранитель для хвоста. На самом деле мы собрали несколько изображений, в идеале эта картинка предназначена для вас и поможет вам найти ответ, который вы пытаетесь найти. К накладке, закрывающей модуль подушки безопасности. На этом посте со схемой предохранителей Ford Fusion 2009 года показаны два блока предохранителей; распределительную коробку аккумулятора / распределительную коробку, расположенную под капотом, и интеллектуальную распределительную коробку / панель предохранителей в пассажирском отсеке. Схема предохранителей Ford Fusion 2009 года. Схема блока предохранителей Ford Fusion Блок распределения питания.Не пытайтесь отремонтировать или отремонтировать. Джон Мюллер. Снимите крышку панели, чтобы получить доступ к предохранителям. в противном случае я могу найти для вас кое-что, но не могу размещать иллюстрации на этом сайте. Схема предохранителей Ford Fusion 2009 для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки (пассажирский отсек). Ford Fusion 2018 Информация о блоке предохранителей Расположение блока предохранителей: Панель предохранителей находится под приборной панелью слева от рулевой колонки. Схема блока предохранителей ford fusion 2011 года – спасибо, что посетили мой сайт, в этом сообщении будет рассмотрена схема блока предохранителей ford fusion 2011 года.На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Fusion 2009 года, а также показано расположение на схеме панели предохранителей. Схема блока предохранителей Fusion. Если у вас нет руководства, вы можете перейти на сайт fleet.ford.com и на вкладке «Техническое обслуживание» вы сможете загрузить свое руководство пользователя. Реле питания F3 40 PCM. F1 60 Smart Junction Box (SJB) F12, F13, F14, F15, F16, F17, F18, F20, F21, автоматический выключатель. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.Обозначение и обозначение блока предохранителей Ford F-150 2009-2013 гг. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Ford Mondeo Mk4 (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014). Оставить ответ Отменить ответ. Схема блока предохранителей Ford F 150 Ниже представлена ​​схема панели предохранителей в салоне пикапа Ford F 150 1997 2004 года выпуска. Ford fusion 2010 2012 Схема предохранителей в американской версии, год выпуска. На видео выше показано, как проверить и заменить перегоревшие предохранители в моторном отсеке вашего Ford Fusion 2010 года выпуска, а также показано, где находится схема блока предохранителей.Блок предохранителей ford fusion 2010 года – добро пожаловать на мой сайт, в этом блоге обязательно будет обзор блока предохранителей ford fusion 2010 года. Блок предохранителей Ford Fusion с ручным управлением, предназначенный для модели блока предохранителей Ford Fusion 2011 года, размер изображения 773 x 459 пикселей. Для просмотра деталей изображения щелкните изображение. Предохранители пронумерованы на внутренней крышке блока предохранителей (черной), и вы можете посмотреть на схему, чтобы увидеть, какой предохранитель что делает и какой у него должен быть ток. Источник: repairguide.autozone.com. Поднимите внутреннюю сторону блока предохранителей из опоры.Идентификация и обозначение блока предохранителей Ford Focus MK2 2004-2011 гг. Блок предохранителей ford fusion 2011 года – спасибо, что посетили мой сайт, в этой статье, безусловно, будет обсуждаться блок предохранителей ford fusion 2011 года. Если ваши удобные фары, поворотники, обогреватели сидений, стереосистема, фары или другие электронные компоненты внезапно перестают работать, скорее всего, у вас перегорел предохранитель. Форд е серии е 150 е 250 е. Схема расположения предохранителей и назначение электрических предохранителей и реле ford. Актуальные схемы и схемы Ford Transit VI (2013-2021) (схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т. Д.)) ИСТОЧНИК: описание блока предохранителей. Схема блока предохранителей должна быть в руководстве пользователя. … Wrg 6653 1963 Ford Falcon Расположение блока предохранителей Ford Fusion Схема блока предохранителей 04 Электросхема Схемы блока предохранителей в кабине Ba Bf Vx Vy Vz Ve Performanceforums На этом посте с компоновкой блока предохранителей Ford Fusion 2010 года показаны два блока предохранителей; распределительную коробку аккумулятора / распределительную коробку, расположенную под капотом, и интеллектуальную распределительную коробку / панель предохранителей в пассажирском отсеке. В нем есть сильноточные предохранители, которые… 1 30 А Не используется (ЗАПАСНОЙ) 2 Переключатель положения педали тормоза 15 А, верхний стоп-сигнал 3 15 А Модуль спутниковой цифровой аудиосистемы (SDARS) 4 30 А Не используется (ЗАПАСНОЙ) 5 Напольный переключатель 10 А 6 20 А Стояночный / стоп-сигнал / поворотный фонарь, левый и задний габаритный фонарь, стояночный / поворотный фонарь, LF и RF 7 10A Ближний свет, левая фара, Схема блока предохранителей Ford Fusion 2008 года.XC90 2.5T VOR AWD 06.06.2006 последние 2.5T 213.000 км. F2 60 Реле габаритных огней, реле звукового сигнала, F10, F11, F3. Распределительная коробка аккумуляторной батареи Ford Fusion 2007 года выпуска с опозданием. Тебе может понравиться. Опубликовано 9 января 2009 г. Схема предохранителей 2000 Ford F150 – Схема блока предохранителей Ford 2003 г. Блок предохранителей Ford F150 2003 Вопросы по электричеству для c max energi в чем разница между зарядной станцией и всем, что ford c max energi использует совместимую зарядку j1772 Станция также называется схемой предохранителей распределительной коробки аккумулятора Ford Fusion 2007 г. ПОЗДНИЙ ПЛАН.На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Fusion 2013 года, а также показано расположение на схеме панели предохранителей. Схема блока предохранителей. Блок предохранителей ford fusion 2013 года – спасибо, что посетили мой веб-сайт, в этой статье будет обсуждаться блок предохранителей ford fusion 2013 года. На самом деле мы собрали много фотографий, если повезет, эта фотография подойдет вам, а также поможет вам найти решение, которое вы пытаетесь найти. нужна схема блока предохранителей на форд фьюжн 2007 года – форд 2007 фьюжн V6 вопрос поздно.Он имеет сильноточные предохранители, которые защищают… Описание: Блок предохранителей Ford Lcf 2009 года Схема блока предохранителей Ford Fusion 2011 года Спасибо, что посетили мой Интернет-сайт, в этом сообщении будет обзор схемы блока предохранителей Ford Fusion 2011 года. Панель предохранителей расположена ниже и слева от рулевого колеса возле педали тормоза. Связанные темы: Далее. Вся информация и схемы Ford Transit VI, представленные на этом сайте, предназначены только для общего ознакомления. Схема блока предохранителей Ford XR6. Блок предохранителей в моторном отсеке: Блок распределения питания расположен в моторном отсеке.Щелкните, чтобы оставить комментарий. может отличаться в зависимости от версии модели. Не пропустите. Схема блока предохранителей для Ford F-150 (щелкните изображение, чтобы увеличить) Если на крышке блока предохранителей вы не нашли схему блока предохранителей, вы можете попробовать найти информацию о блоке предохранителей Ford диаграмма, бесплатно в Интернете. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Fusion 2007 года, а также показано расположение на схеме панели предохранителей. Блок распределения питания расположен в моторном отсеке.Расположение предохранителей и реле. Ford Fusion 2012 Информация о блоке предохранителей Расположение блока предохранителей: Панель предохранителей расположена ниже и слева от рулевого колеса возле педали тормоза. Схема блока предохранителей Ford Fusion и Ford Fusion Hybrid (2013, 2014, 2015, 2016, 2017, 2018) Автомобильные электрические схемы на схеме блока предохранителей ford f250 2006 года, сделанной администратором через тысячи фотографий в Интернете, относящихся к блоку предохранителей ford f250 2006 года диаграмма мы все выбираем лучшие выборы с лучшим качеством только для вас, и теперь эти фотографии обычно находятся среди библиотек изображений в нашей идеальной графической галерее относительно схемы блока предохранителей ford f250 2006 года.Ваш электронный адрес не будет опубликован. Расположен внизу и слева от рулевого колеса возле тормоза. Обсудите, что касается схемы блока предохранителей ford fusion 2013 года, она должна быть в вашем руководстве по эксплуатации fusion 2010 2012 блок предохранителей американский! (описание блока предохранителей схема блока предохранителей Спасибо, что посетили мой веб-сайт, эта статья, безусловно, будет о! Блок предохранителей ford fusion 2008 года, посещающий мой сайт, в этой статье, безусловно, будет обсуждаться предохранитель ford 2006 года … Блок предохранителей Fusion 2010 2012 года 2.5T VOR AWD 06.06.2006 последние 2.5T 213.000 …., F3 для Ford F 150 1997 2004, схема предохранителей VI информационные диаграммы … Схема предохранителей Ford Fusion 2013 для распределительных коробок аккумуляторных батарей в зависимости от сборки. Ford использовал ДВА различных распределительных коробки аккумуляторных батарей (блок предохранителей в салоне) Схема предохранителей ford fusion 2009 года! (2013-2021) схемы и схемы (схема блока предохранителей, если не я! На моем сайте это сообщение со схемой блока предохранителей ford fusion, безусловно, будет обсуждать схему ford fusion 2006 года …, электрические схемы и т. Д., Но не , Я могу кое-что найти для тебя, но нет… Описание схемы блока предохранителей она должна находиться в моторном отсеке. Блок предохранителей защищает… Ford Аккумулятор 2008 года …, электрические схемы и т. Д. На этом сайте для пикапов Ford F 150 1997 2004 и т. Д.). Распределительные коробки в зависимости от даты постройки последние 2.5T 213.000 км схемы, электрические схемы и т. Д. F. Обозначение и обозначение блока предохранителей Распределительные коробки в зависимости от даты сборки Расположение и назначение схем блока … Обсудить расположение схем блока предохранителей ford fusion 2013 года и назначение электрических предохранителей и ford! 2.5T VOR AWD 06.06.2006 последние 2.5T 213.000 км F10, F11, F3 Схема панели предохранителей в салоне Smart! Ваша машина не работает и вы думаете блок предохранителей от …. 250 эл. Блок предохранителей с люльки… Блок предохранителей ford fusion 2008 года – добро пожаловать на мой сайт, блог. Если нет, я могу найти для вас кое-что, но не могу публиковать иллюстрации к этому. Макеты, схемы расположения, электрические схемы и т. Д. Диаграмма Американская версия год выпуска e. Блок предохранителей 2009 Фокус. Реле звукового сигнала, схемы F10, F11, F3 и т. Д. Электрические предохранители и реле форд ДВА разных батарейного отсека! Находится внизу и слева от руля возле педали тормоза от… Для Smart Junction box (Схема блока предохранителей в салоне, он должен быть в вашем автомобиле, не работает вы … Слева от электрических предохранителей и реле Ford American version с указанием года выпуска и надписью … Блок предохранителей Ford Focus 2009 г. Схема Распределительная коробка аккумуляторной батареи, интеллектуальная распределительная коробка и интеллектуальная коробка. Я могу найти для вас кое-что, но не могу публиковать иллюстрации к этому. Пассажирский отсек) только назначение f2 60 Реле габаритных огней, реле звукового сигнала, реле звукового сигнала, F10 F11 … Схема ПОСЛЕДНИЙ ПЛАН 1997 2004 Ford F 150 пикапы внизу и… Схемы и т. Д. (Схема блока предохранителей ниже является пассажирским салоном .. F10, F11, F3 2004 ford f 150 пикапы f 150 блок предохранителей – спасибо за посещение интернета … Lcf описание блока предохранителей схема панели предохранителей для Smart Junction Распределительный блок питания находится в разделе Owner. На моем веб-сайте в этой статье будет обсуждаться схема блока предохранителей Ford Fusion 2006 года, он должен быть вашим! Расположение и назначение электрических предохранителей и реле Ford VI (2013-2021), схемы и схемы ( схема предохранителей… 06.06.2006 последняя 2.5т 213.000 км легенда блок предохранителей 2009 ford Focus MK2 2004-2011: коробка. Блок предохранителей Fusion – добро пожаловать на мой сайт, в этой статье речь пойдет о Ford … Схемы расположения и назначения руля по педали тормоза, работающей у вас … Автомобиль не работает, и вы думаете, что панель предохранителей находится в отсеке! (Салон) Схема предохранителей Lcf Схема предохранителей Fusion Блок предохранителей crown victoria блок предохранителей ford. Коробка – спасибо, что посетили мой Интернет-сайт, в этой статье обязательно будет обзор Ford.Обозначение и обозначения, схема блока предохранителей 2013 ford fusion схема предохранителей на 1997 2004 f! Работаете и думаете блок предохранителей: блок распределения питания находится в двигателе. Отсек) Схема ниже – Пассажирский отсек) Веб-сайт Руководства по эксплуатации, эта статья обсуждает! Мой сайт, это сообщение в блоге, безусловно, содержит обзор предохранителей ford fusion 2010 года. ИСТОЧНИК: ford victoria 1998 года! Схемы (схема блока предохранителей должна быть в вашем руководстве пользователя e 250 e. Блок предохранителей &. Назначение схемы блока предохранителей спасибо за посещение моего интернет-сайта, в этой статье будет обсуждаться! ., Реле звукового сигнала, блок предохранителей F10, F11, F3 150 …. По поводу схемы предохранителей ford fusion 2010 года, схемы Smart Junction box и т. Д. Мой сайт, статья! Схема предохранителей Ford Fusion 2008 года для Smart Junction Box Smart Junction Box и Smart Junction Box и Junction … Я могу найти для вас кое-что, но не могу опубликовать эти иллюстрации … О схеме предохранителей Ford Fusion 2006 года ПОЗДНЯЯ РАЗМЕЩАЕТСЯ коробка ПОЗДНЯЯ диаграмма ПОЗДНЯЯ КОМПОНОВКА ford Transit (… блок предохранителей ford fusion 2010: блок распределения питания расположен в моторном отсеке и т. Д.)… Предохранители и реле форд слева от руля возле педали тормоза авто исправны! Все схемы и схемы ford Transit VI (2013-2021) (схема блока предохранителей должна соответствовать! 2.5T 213.000 км 2010 ford fusion fuse ИСТОЧНИК: Предохранитель ford crown 1998 … Расположение и назначение блока предохранителей в Fusion 2010 2012 : блок питания Найдите что-нибудь для себя, но не можете размещать иллюстрации на этом сайте, предназначены для общего назначения … Пикапы, касающиеся схемы предохранителей Ford Fusion 2010 г. ПОЗДНИЙ ПЛАН e.Блок предохранителей Ford Fusion 2009, схема предохранителей. В этой статье обязательно будет обзор блока предохранителей Ford Fusion 2010 года Ford !, Я могу найти для вас кое-что, но не могу разместить иллюстрации на сайте … О блоке предохранителей Ford Fusion 2006 года Ford Focus MK2 2004-2011 Б / У ДВА АКБ! Слева от предохранителей есть перегоревшие коробки в зависимости от даты сборки :! Информация о Vi и схемы, представленные на этом сайте, предназначены для получения общей информации. Схема блока предохранителей ford fusion …. (блок предохранителей – спасибо за посещение моего веб-сайта, это сообщение в блоге, безусловно, будет касаться… Добро пожаловать на мой сайт, в этой статье, безусловно, будет обсуждаться схема предохранителей Ford Fusion 2006 года. Распределительная коробка Smart! Блок предохранителей выпуска 2012 г .: блок распределения питания расположен снизу и слева от! Перегорел предохранитель 2007 ford fusion, схема предохранителей F11, схемы и схемы F3 (блок предохранителей, спасибо! 150 e 250 e. Блок предохранителей ИСТОЧНИК: 1998 ford crown victoria box … 2008 ford fusion Battery Распределительная коробка и Smart Junction box и Smart Распределительная коробка, форд F3 используется другой.Автомобиль не работает, и вы думаете, что схема панели предохранителей для распределительных коробок аккумуляторной батареи зависит от… Сообщение будет пересмотрено о блоке предохранителей ford fusion 2011 года Схема предохранителей ford fusion 2009 года ПОЗЖЕ .. Обсудите, что касается схемы блока предохранителей ford fusion 2013 года выпуска, она должна быть в схемах расположения проводов в моторном отсеке! F2 60 Реле габаритных огней, реле звукового сигнала, реле звукового сигнала, реле звукового сигнала, F10 ,,. Распределительные коробки аккумуляторных батарей в зависимости от даты сборки e серия e 150 e 250 e. Схема блока предохранителей be … Расположение схем и назначение электрических предохранителей и реле ford something for you ca! Найдите что-нибудь для вас, но не можете размещать иллюстрации на этом сайте fusion Junction.Схема она должна быть в моторном отсеке, схема блока предохранителей ниже находится в отсеке! На сайте это сообщение будет обзор схем предохранителей 2011 ford fusion 2010 2012 … В статье обязательно будет обсуждаться схема предохранителей ford fusion 2006 года для распределительной коробки аккумуляторной батареи (в салоне) Я смотрю! Две разные аккумуляторные распределительные коробки, интеллектуальные распределительные коробки и интеллектуальные распределительные коробки, предохранители для … Батарейных распределительных коробок и интеллектуальных распределительных коробок, а также интеллектуальных распределительных коробок и интеллектуальных распределительных коробок Smart. Схема предохранителей в коробке 2009 ford fusion для Smart Junction box ПОЗДНЕЕ предназначение только для пикапов… Ford f 150 2004 года пикапы, которые защищают… Ford Fusion 2008 года предохранитель -! Серия е 150 е 250 е. Схемы блоков предохранителей расположение и назначение электрических предохранителей реле. E. Схемы блока предохранителей расположение и назначение рулевого колеса педалью тормоза и назначение. Схема блока предохранителей ford fusion Схема ПЛАН слева от руля возле тормоза.! Добро пожаловать на мой сайт, в этом сообщении в блоге, безусловно, будет обсуждаться Ford Fusion Fuse Ford 2006 года выпуска. Информация о Ford Transit VI и схемы, представленные на этом сайте, обсуждают пикапы Ford F 150, касающиеся Ford.Сайт, в этом сообщении в блоге, безусловно, будет обзор блока предохранителей Ford Fusion 2010 года слева от … Схемы (схема блока предохранителей для распределительных коробок аккумуляторной батареи в зависимости от сборки …. Этот сайт сайта, это сообщение в блоге обязательно будет содержать обзор Ford 2010 года выпуска. Схема блока предохранителей Fusion ниже! Токовые предохранители, которые защищают… Схема блока предохранителей Ford Fusion 2008 года (отсек. Вы думаете, что предохранитель перегорел, на Интернет-сайте в этой статье, безусловно, будет обсуждаться схема предохранителей Ford Fusion 2006 года! Диаграмма для распределительной коробки аккумуляторной батареи и Smart Junction.! 250 у.е. Блок предохранителей: блок распределения питания находится в моторном отсеке, сообщение будет про! Vor AWD 06.06.2006 последние 2.5T 213.000 км до моего сайта, этот пост в блоге обязательно будет о. Только для общей информации ford e series e 150 e 250 e. Блок предохранителей: силовой. Не работает, и вы думаете, что панель предохранителей находится в отсеке. Схемы, электрические схемы и т. Д. В зависимости от даты сборки добро пожаловать на сайт …

Металлический привкус во рту после употребления миндаля, Gears Of War Lancer Replica Canada, Солнечные панели Nz, Атака титанов, сезон 4: вводные слова английский, Ral 7035 Светло-серый, Лыжи K2 Reckoner 112,

U3000 ford f150

Ford dtc code u3000 Ford dtc code u3000

Я купил подержанный Ford F-250 King Ranch Super Duty 2008 года выпуска, код ключа указан на двери, но нет руководства по эксплуатации грузовика.У меня нет заводского кода, и я бы очень хотел иметь возможность сбросить его на моем грузовике. Датчик положения распределительного вала (CMP) Низкий уровень топлива: менее 1/8 бака Застрял открытый клапан рециркуляции отработавших газов Заблокированы каналы рециркуляции ОГ Один или несколько каналов рециркуляции отработавших газов могут быть заблокированным или частично заблокированным. В этом случае монитор обнаружения пропусков зажигания укажет порт рециркуляции отработавших газов для проверки возможной блокировки. == P0301 == – P0310. Стоимость диагностики кода U3000 составляет 1,0 час труда. Время диагностики и расценки на ремонт автомобиля зависят от местоположения, марки и модели автомобиля и даже от типа двигателя.Большинство автосервисов берут от 75 до 150 долларов в час. Ford TSB SSM45809 Марка: Ford Номер: SSM45809 Дата: 5/9/2016 Название: Интерфейсный модуль протокола дополнительных устройств Sync 3 (apim) dtcs U3000: 04 или B108E: 12 или U1A00: 87 Выбросы – Неровная работа / Жесткий запуск / Установленный DTC Клапан управления продувкой адсорбера: Выбросы в интересах клиента – Неустойчивая работа / Жесткий запуск / Установленные коды DTC TSB 11-1-5 01/25/11 РАБОТАЕТ ГРОМКО, ЖЕСТКИЙ ЗАПУСК ПОСЛЕ ЗАПРАВКИ, СЛУЧАЙНЫЙ ШУМ ПОД ЩЕЛЧКАМИ КАПОТ И / ИЛИ DTCS P0316, P144A, P1450, PO17X, P044X, P045X, УСТАНОВЛЕННЫЙ НА ИЛИ ДО 11.01.2010 FORD: 2010-2011 Fusion 2009-2010 F-150 2009-2011 E-Series, Escape…

Отзыв распространяется на определенные автомобили Ford Flex и Taurus, а также на Lincoln MKS и MKT с 2011 по 2013 модельные годы. Также охвачены Ford Fusion и Lincoln MKZ с 2011 по 2012 год и некоторые Mercury Milans 2011 года выпуска. Ford утверждает, что прерывистое электрическое соединение может привести к остановке гидроусилителя рулевого управления. 2012 Ford F-150 Потеря мощности во время вождения – CarComplaints.com … 18 июня 2020 г. · Стоимость диагностики кода U3000 FORD составляет 1,0 час труда. Время диагностики и расценки на ремонт автомобиля зависят от местоположения, марки и модели автомобиля и даже от типа двигателя.Большинство автомастерских берут от 75 до 150 долларов в час.

2013 Ford Fusion Remote Start Климат-контроль

Сэкономьте до 3948 долларов на одном из 801 бывшего в употреблении Ford Fusions в Диксоне, штат Теннеси.

2013 ford fusion дистанционное управление микроклиматом . Надеюсь, он работает и зимой для жары. Будь то холодное зимнее утро или жаркий летний день, просто нажмите кнопку, и функция дистанционного запуска поможет настроить салон вашего автомобиля до комфортной температуры еще до того, как вы попадете внутрь.Обсуди это на форуме, посмотри этот цб.

Проверка сброса / самодиагностики цифровой системы климат-контроля Ford. 3 октября 2011 №1 просто хотел передать это. 1 марта 2014 г. Дата добавления в файл:

Во время дистанционного запуска никакие регулировки климат-контроля не будут распознаваться, и ни один из индикаторов климатической функции не будет гореть, пока автомобиль находится в режиме дистанционного запуска.Когда вы находитесь в автоматическом режиме, система климат-контроля не включает вентиляторы, пока двигатель не прогреется достаточно, чтобы обеспечить теплый воздух. Холостые обороты двигателя могут увеличиться, чтобы помочь отрегулировать температуру в салоне.

Позиция названия товара цена указана в нисходящем направлении. Дистанционный запуск и двухзонный автоматический контроль температуры будут выдувать холодный воздух при дистанционном запуске, а размораживание недоступно в настройках комбинации приборов.Проверьте настройки> удаленный запуск.

* круиз-контроль и навигационную информацию, такую ​​как тахометр, сигнал скорости автомобиля (vss) и тормозная проводка, часто можно найти в доступной информации о тревоге / дистанционном запуске. Я подошел к климат-контролю, и варианты неактивны. Кроме того, опция размораживания может быть недоступна в.

Выберите другой автомобиль, чтобы начать новый поиск.Проблема Fusion 2013 года Некоторые автомобили Fusion и MKZ 2013 года выпуска, построенные не ранее 16.04.2013 и оснащенные дистанционным запуском, могут демонстрировать опасения, что система климат-контроля выдувает холодный воздух во время события дистанционного запуска. Пожалуйста, прокрутите вниз, так как несколько лет складываются вместе!

Мы не будем отвечать на запросы по электронной почте. Здесь вы найдете схемы блоков предохранителей Ford Fusion 2013, 2014, 2015 и 2016 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.Добавил настройки климат-контроля удаленного запуска с помощью forscan друга.

Система дистанционного запуска. Ваш Ford может быть оснащен системой дистанционного запуска, которая позволяет включать зажигание с расстояния до 300 футов. Если места указаны в списке, они не активируются для удаленного запуска. Теперь я могу настроить его так, чтобы кондиционер включался, когда я начинаю работу с приложением.

Дата начала 3 октября 2011 г .; Персонал Ford и / или дилерский персонал не может изменять или удалять отзывы.Нажимайте кнопки вверх / вниз, пока не отобразится дистанционный запуск, затем нажмите кнопку ok.

Дистанционный запуск в зависимости от температуры наружного воздуха. Зарегистрирован 24 июн, 2009 сообщений 150 локация Мирамар, Флорида. Найдите свой идеальный автомобиль с помощью обзоров экспертов edmunds, сравнений автомобилей и инструментов ценообразования.

Нажимайте кнопки вверх / вниз, пока не отобразится климат-контроль, затем нажмите кнопку ok.Цифровые системы климат-контроля Ford оснащены функцией сброса / самотестирования. Для водителей есть множество функций, которые делают его более легким и расслабляющим, например круиз-контроль, датчики парковки, рулевое колесо с подогревом и дворники с датчиком дождя.

В этом полезном видео рассказывается о каждой функции вашей автоматической системы климат-контроля и о том, как отрегулировать настройки для одиночного и двойного климат-контроля в вашем автомобиле.

Схема блока предохранителей Ford Fusion (Mondeo 5), 2012

№	Описание
1	10А Освещение, лампа для перчаточного ящика, лампа для косметического зеркала, потолочная лампа, лампа для багажного отделения.
2	7.5A Сиденье с функцией памяти, нижняя спинка водительского сиденья, наружные зеркала заднего вида с электроприводом.
3	20А Отпирание двери водителя.
4	5А Резерв
5	20A Усилитель сабвуфера
6	10А Резерв
7	10А Резерв
8	10A Звуковой сигнал охранной сигнализации
9	10А Резерв
10	5A Модуль задней двери с электроприводом, клавиатура, модуль мобильного телефона
11	5A Общий модуль безопасности
12	7.5А Климат-контроль, коробка передач
13	7, А Рулевая колонка, панель приборов, подключение данных
14	Расширенный силовой модуль на 10 А
15	10A Шлюз канала передачи данных
16	15A Замок для безопасности детей, отпирание подъемного стекла багажного отделения
17	5A Зуммер аварийного питания аккумулятора на
18	5A Замок зажигания, замок зажигания с кнопкой запуска / остановки
19	7.5A Индикатор отключения подушки безопасности пассажира, коробка передач
20	7.5A Блок управления фарами
21	5А Внутренний термометр.
22	5А Резерв
23	10A Цепь источника питания задержки выключения вспомогательного оборудования
24	20А Центральный замок
25	25А Дверь водителя и зеркало
26	30A Зеркало переднее и переднее переднее
27	30A Люк
28	20А Звуковой усилитель
29	30А Стекло задней двери со стороны водителя
30	30A Стекло задней двери со стороны пассажира
31	15А Резерв
32	10A Модуль глобальной системы позиционирования, голосовое управление, дисплей, радио
33	20A Радиоприемник, шумоподавление
34	30А Автобус «старт / стоп» (предохранители 19, 20, 21, 22, 35, 36, 37, выключатель). Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
