Стук рулевой рейки форд фокус 1, 2, 3
Автор Milavlad На чтение 5 мин. Просмотров 1.8k. Опубликовано Обновлено
Содержание
- Причины проявления ударов
- Как справиться с такой проблемой?
- Реанимация штока
Хруст рулевых реек — это больное место у многих моделей автомобилей, в том числе и у «Форда Фокус». Эта неприятность может появиться даже после проезда всего в тысячу километров. Виной тому в основном является качество наших дорог или лихой стиль вождения.
Удары эти показываются при езде по кочкам или при резком вращении рулевого колеса. Иногда он проявляется даже на идеальной трассе, если передние колёса плохо сбалансированы (обычно это бывает в узком диапазоне скоростей при резонансных явлениях).
В сервисных центрах часто не желают досконально диагностировать первопричину стука и говорят, что эта ситуация вполне приемлемая.
Причины проявления ударов
Рулевая рейка состоит из основных узлов:
- наконечник;
- рулевая тяга;
- цилиндр усилителя;
- шестерня входного вала.
Проблемой может служить повреждение любого из этих узлов:
- Как один из случаев — приходится менять опорные втулки, которые быстро изнашиваются. Некоторые умельцы изготавливают самодельные втулки (например, из фторопласта), которые нередко оказываются надёжнее и долговечнее оригинальных.
- На рулевую рейку с обеих сторон надеваются резиновые пыльники в виде гармошки. Если пыльник истирается или рвётся – это также может впоследствии привести к стуку в руле. Попадание внутрь любого механизма влаги, пыли – добром не кончается.
- Влечёт к ударам поломка или износ зубьев на продольной рейке или червяке.
- Заводы — изготовители экономят на наличии переходных смягчающих звеньев, что зачастую не даёт возможности надёжно переносить ударные усилия при попадании в ямки и ухабы (так нам знакомых) на дорогах.
Чаще всего стук начинают замечать после того, как водитель словил большую колдобину (обычно правым колесом, ведь на левом Он сидит). Не лечит ходовую и длительная езда по брусчатке и грунтовке.
Как справиться с такой проблемой?
Для того чтобы начать устранение неприятного стука в районе рулевой колонки, надо сначала определиться с его первопричиной. Основных причин три:
- Рулевые тяги с их сочленениями.
- Люфт в самом рулевом колесе (бывает крайне редко по причине простоты и надёжности конструкции).
- Наконец механизм самой рейки.
Менять рейку, даже если Вы определились в её «виновности» я бы Вам не советовал. Дело в том, что новая рейка совсем не гарантирует повторение проблемы стука в ближайшем будущем, а две убитые рейки Вам не нужны.
Для того чтобы её «убить», нужно хорошенько постараться — поймать побольше глубоких ям на дороге при приличной скорости. Чаще всего такие ямы «находят» правые колёса при вынужденных разъездах, прихватывая обочину. Но и в этом случае обычно сначала разбиваются резиновые шарниры на рулевых тягах, призванные смягчить удары. Бывает, что у нового автомобиля притираются зубья червяка и рейки. При этом зазоры между их зубьями увеличиваются, и появляется люфт.

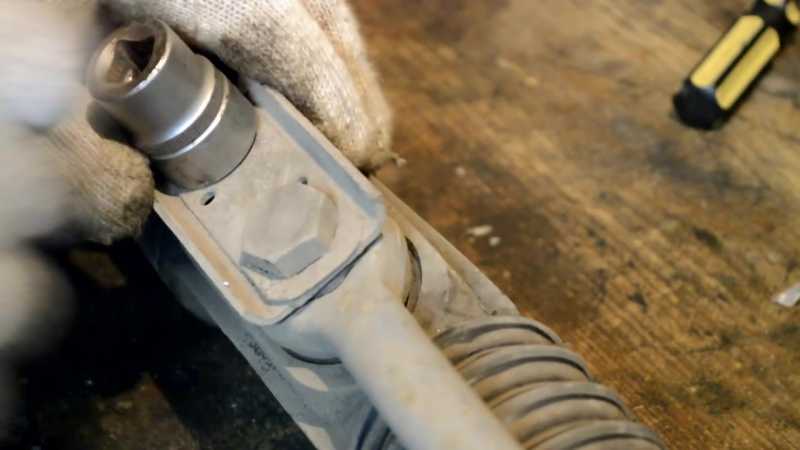

Здесь всё просто и дёшево — имеется регулировочный винт, которым можно уменьшить зазоры между зубьями червяка и рейки рулевой колонки. Тут важно не перестараться, чтобы не приклинить руль. Сделав пол-оборота винта по часовой стрелке, проверьте люфт руля быстро на небольшие углы влево — право, подёргайте его.
Если стук слышен — подтяните ещё. Если руль подклинился — попустите винт. В конце не забудьте его подконтрить гайкой.
И такой совет, во время этой возни желательно обратить внимание на количество и качество смазки в корпусе реечки.
Бывает, смазку выдавливает через неисправные (рассохшиеся) резиновые уплотнения рейки (так называемые «пыльники»). Потом там скапливается конденсат, механизм ржавеет и ни к чему хорошему это не приводит: разбирать, полировать зубья, собирать, смазывать и лепить всё обратно.
Это день работы для новичка. Для профилактики, раз уж вы сюда добрались – промойте все внутренности бензином и набейте плотно солидолом – этого Вам хватит лет на пять забыть о стуках в рулевой (если вы не любитель обочины и прыжков на ямках).
Замену её производят таким манером:
- проще демонтировать с автомобиля на яме (лучше конечно воспользоваться подъёмником),
- потом откручивают и опускают подрамник,
- откручивают рулевой вал и снимают,
- демонтируют шланги высокого давления,
- вытаскиваем рулевую рейку в сборе,
- теперь она снята и готова к реставрации,
- моем, чистим снаружи, разбираем и смотрим проблему.
Если слизаны грани гайки бокового зажима (контрит регулировочный винт) или сорвана её резьба, значит, до Вас зазор в реечке пытался регулировать тот ещё «мастер». Гайку сразу заменить – на новую.

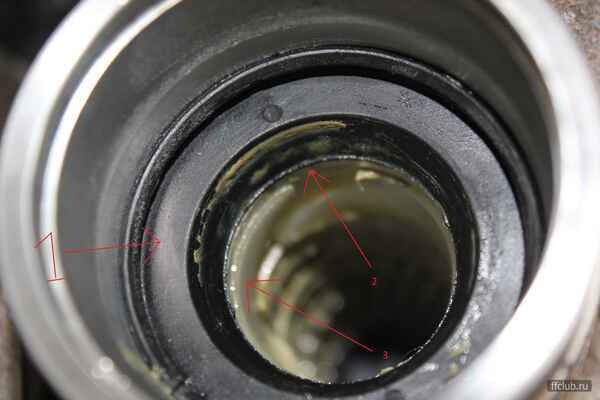

Если поверхность штока на реечной передаче (кремальере) ржавая — это будет основной причиной вытекания масла и попадания влаги и пыль внутрь корпуса.
Вынимаем шток. Надо отполировать поверхность, особенно там, где он должен скользить по резиновым уплотнениям (их, кстати, желательно заменить — наверняка они уже не обеспечат герметичность, да и стоят они копейки).
После того как шток отполирован проверьте, не потерялась ли герметичность между им и уплотнениями. Разбираем рейку полностью, промываем бензином все детали, внимательно осматриваем состояние зубьев и качество их прилегания.
То, что не удаётся поправить самому — меняем (желательно на оригинальные детали, хотя есть неплохие аналоги — тут Вам в помощь ВИН код и Гугол).

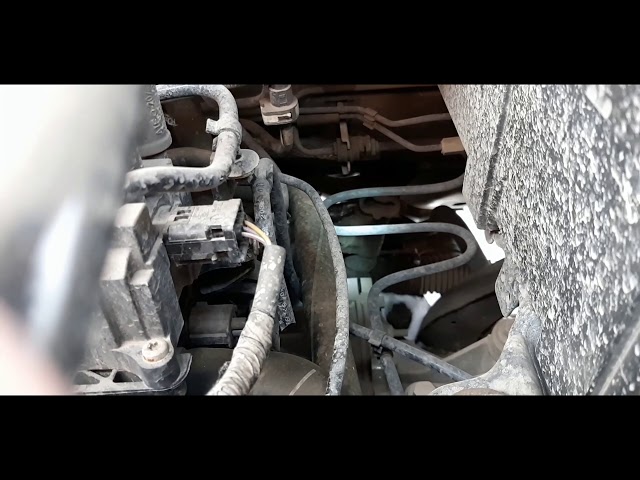

youtube.com/embed/w4NS2CtHCe8″ frameborder=”0″ allowfullscreen=”allowfullscreen”>Реанимация штока
- После сборки реечной передачи, установите пыльники (резиновые уплотнения) и обожмите их хомутами (годятся и сантехнические и электрические монтажные).
- Установите кремальеру в обратном порядке на автомобиль. Прикрутите подрамник.
- Дело сделано, ели люфтов нет, течь отсутствует, значит и стука быть не должно. Теперь всё в норме.
- Рулевые рейки чаще всего начинают напоминать о себе в холодное время, после зимы, когда размораживаются первые колдобины.
- Чтобы меньше изнашивались пыльники и сама реечка, желательно перед поездкой на автомобиле, немного прогреть двигатель, чтобы резинки помягчали и масло разжижилось.
Ремонт рулевой рейки Форд Фокус 3
Рулевая рейка является частью рулевого механизма. Она представляет собой силовой агрегат, распределяющий усилия колесам. Согласно мнению некоторых экспертов, этот узел один из наиболее уязвимых в Форде Фокус 3. Это объясняется высокой механической активностью агрегата.
Содержание
- Основные проблемы с рулевой рейкой
- Демонтаж и разбор рейки
- Все ли проблемы решаемы?
- Народные средства
Основные проблемы с рулевой рейкой
Причины выхода из строя рулевой рейки могут быть разнообразны. Проще всего их установить не гадая, а пройдя качественную электронную диагностику. По опыту мастеров автосервисов, у Форд Фокус 3 главнейшими проблемами рулевой рейки выступают:
- Поврежденные втулки червячной пары. Эта неисправность проявляется характерным стуком из-под передней подвески, появляющимся при поворотах руля. Решает проблему замена разбитых деталей.
- Поврежденные сальники или коррозия на них, как правило, пропускают жидкость. Основные симптомы неполадки: течь жидкости и опустение бачка. Помочь в данном случае может замена поврежденных коррозией частей механизма или неисправных сальников.
- Износ зубьев червячной пары или штока распределителя. Определяется появлением солидного люфта при повороте руля. Решение проблемы – замена изношенных деталей или ремонт штока.
- Износ зубьев червячной пары может проявляться и «закусыванием» руля. Специалисты в таком случае производят замену поврежденных узлов.
- Коррозия рулевой рейки, влекущая затруднения при управлении рулем. Чтобы избавиться от проблемы, рекомендуется полностью разобрать рулевую рейку, очистить и обработать от коррозии все затронутые места, а также отремонтировать шток.
Рулевая рейка может повредиться при попадании Форд Фокус 3 в яму на скорости. После этого может также появиться характерный стук. Ремонт производится путем замены деталей, пришедших в негодность. Рекомендуется, раз уж узел разбирается, заменять детали на усиленные, менее подверженные износу, коррозии. После ремонта, и замены деталей стук прекращается и рулевой механизм работает без замечаний.
Демонтаж и разбор рейки
Для проведения ремонта рулевая рейка на Ford Focus 3 может быть демонтирована в СТО или самостоятельно, при наличии всего необходимого в вашем гараже. Алгоритм прост:
- Поднять Ford Focus 3 на подъемнике или заехать на смотровую яму.
- Открутить и опустить подрамник.
- Снять рулевой вал, открутив его.
- Достать рейку.
Дальше необходимо разобрать узел полностью, почистить от загрязнений и коррозии, промыть. При обнаружении коррозии на штоке, его необходимо извлечь и восстановить его поверхность. Эта процедура может убрать стук в рейке Ford Focus 3. Также заменить придется все поврежденные детали.
После замены, собираете рулевую рейку и устанавл
иваем ее на место. Все собираете в обратном порядке. Прикрутите подрамник и промойте систему. Ремонт окончен. Если все прошло верно и других проблем с рулевым механизмом вашего Форда Фокус 3 нет, стук и течь должны быть устранены успешно.
Все ли проблемы решаемы?
Однако, оказывается, что не все неполадки с рулевой рейкой можно так просто решить. Так, владельцы Форд Фокус 3 столкнулись с такой проблемой: появление стука в рулевой рейке при езде на небольшой скорости, в основном по неровной дороге.
Интересно, что обращения в сервисы толком никакого результата не давали. Официальные представители даже заявляли, что это не проблема, а такая особенность, присущая модели. То есть, стучит, значит так и должно быть! Другим предлагалась замена рейки, однако, такое решение было по карману не каждому.
Оказалось, что такая проблема существует у многих владельцев этой модели. Настолько многих, что руководство компании-производителя в 2012 году официально разбиралось в проблеме. В своем письме к обладателям проблемных автомобилей Форд Фокус 3 компания обещала принять решение по неисправному агрегату.
В итоге вопрос был решен. Проблема была выявлена специалистами компании и с рулевой рейкой была проведена работа по ее модернизации. Все официальные дилеры получили распоряжение о необходимости безоговорочной замены детали при обращении автовладельца Форд Фокус 3 с подобной проблемой.
Итак, при появлении стука в районе передней подвески Ford Focus 3, нужно просто обратиться в сервис и пройти специальную процедуру диагностики неисправности. Если подтверждается, что в машине именно эта проблема, рейка подлежит замене.
Народные средства
Ввиду того, что проблема была решена не сразу, а среди пострадавших владельцев Ford Focus 3 оказались весьма умелые техники, то появился ряд способов, как на СТО или самостоятельно, при наличии неплохо оборудованного гаража, можно ликвидировать стук рулевой рейки.
Так, ремонт проводился путем подтягивания подпятника на рейке и нанесения на него специального резьбового герметика.
Другие народные мастера, а по совместительству водители Ford Focus 3 выяснили, что вся проблема кроется в конструкции рейки и материалах, используемых для ее изготовления. У большинства машин шток рейки, к которому прикреплены рулевые тяги, двигается в капролоновой втулке (прочный пластик в повышенной износостойкостью), с противоположной же стороны он поджат сферическим башмаком. На Ford Focus 3 стоит металлическая втулка со скользящим покрытием (тефлоном). Здесь-то и образуется солидный зазор. Так что, если пошевелить на поднятом Ford Focus 3 правую рулевую тягу, стук не заставит себя ждать.
Просто подтянуть рейку, убирая зазор не получится, так как небольшой зазор (от 0,1 до 0,2 мм) все-таки нужен. В противном случае можно сильно ускорить процесс износа червячной пары и может быть даже опасно, как отмечают специалисты. В общем, как видно, предыдущий способ (ремонт с подтягиванием) не приветствуется.

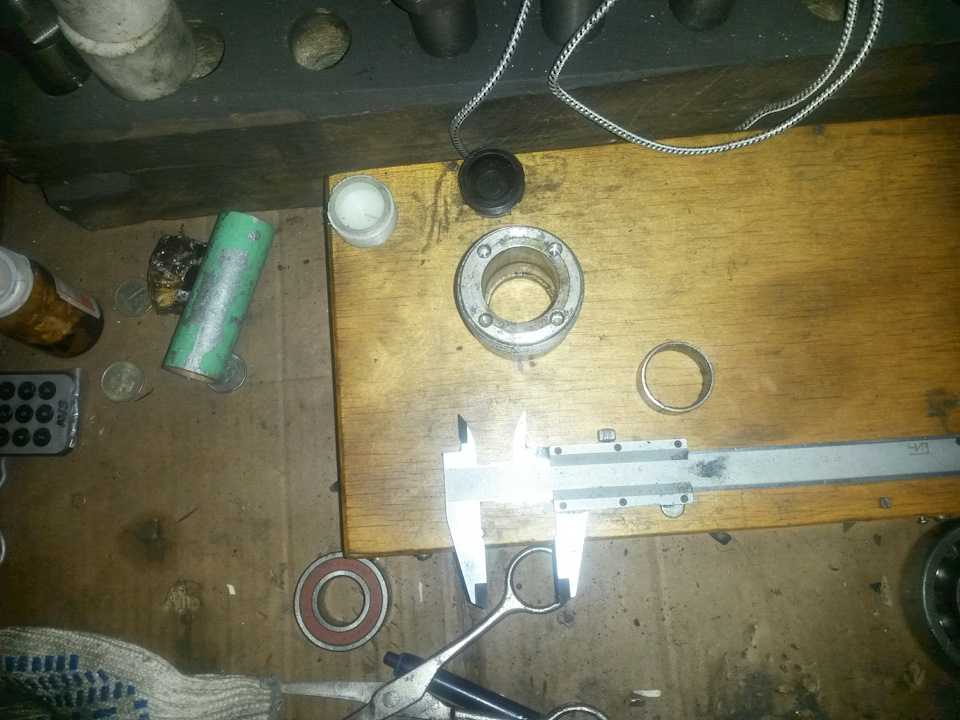

Для того, чтоб ликвидировать стук, специалисты самостоятельно изготавливают дополнительную (к металлической с тефлоновым покрытием) капролоновую втулку. Дополнительной называем ее, так как родную можно не вынимать, а просто дополнить ее новой.
После такого апгрейда и сбора узла на место ремонт окончен и к рейке возвращаться, по словам эксперта, больше не придется, ничего больше не стучит.
Рулевая рейка Форд Фокус 3 | В наличии
Признаки неисправности рулевой рейки Форд Фокус 3
Чаще всего автовладельцы жалуются на посторонний стук в рейке, но это не единственный признак поломки. Также при появлении отклонений от нормальной работы системы происходит увеличение усилия при повороте руля, или поворот сопровождается гулом. Еще свидетельствует о возможных неисправностях снижение уровня жидкости в расширительном бачке или медленное возвращение рулевого колеса в исходное положение после маневра. Есть и другие признаки, скажем, когда при движении прямо траектория то и дело нарушается, то есть автомобиль как бы рыскает по дорожному полотну. Любой из перечисленных вариантов может быть следствием серьезного износа или неисправности, и ни в коем случае не стоит игнорировать сбои функционирования системы рулевого управления. Все-таки ваша безопасность, как и других участников дорожного движения, неразрывно связана с бесперебойной работой РУ.
Какие рулевые рейки Форд Фокус можно найти в продаже
Далеко не всегда вам предлагают купить контрактные рейки восстановленные отличного качества и проверенные на профессиональном оборудовании, как в RSR. Многие компании перепродают товары в удовлетворительном состоянии или предназначенные под восстановление. Как раз сталкиваясь с такими предложениями, владельцы авто начинают опасаться даже смотреть в сторону бу агрегатов, а зря. Просто нужно правильно выбирать компании по ремонту РУ, грубо говоря, — знать места.
Какие услуги предлагает вам компания RSR
- Качественный и недорогой ремонт рулевой рейки Форд Фокус 3. Конечно, не только данной марки и модели, а РУ любого авто иностранного или отечественного производства.
- Продажа реек для авто, полностью проверенных и надежных, что лишний раз подтверждает наличие гарантии от RSR.
- Доставка товаров по территории РФ, в каком бы городе России вы не находились.
- Обслуживание и диагностика рулевого оборудования, включая не только визуальный осмотр мастером, но и проверку на профессиональных стендах.
- Восстановление деталей рулевого управления в любом состоянии.
- Скупка реек на Форд и не только по выгодной для вас стоимости.
Обращаем ваше внимание, что на момент подготовки данного материала наши СТО располагаются в трех городах, помимо Санкт-Петербурга: Петрозаводск, Мурманск, Великий Новгород.
На какие автомобили Ford Focus 3 можно купить рулевые рейки в RSR
Впервые Ford Focus появился в России в 1999 году, и за 10 лет было продано более полумиллиона экземпляров. Позднее он даже являлся самым продаваемым в нашей стране автомобилем в своей категории. Это авто малого среднего класса полюбилось автовладельцам не зря, ведь в нем идеально сбалансированы показатели стоимости и качества. Да и экстерьер с интерьером выглядят очень даже в духе времени и не теряют актуальность с годами.
Третье поколение авто выпускалось в период с 2011 по 2015 годы в трех типах кузова:
- Самый популярный — Форд Фокус 3 хэтчбек
- Форд Фокус 3 седан (FF3)
- Форд Фокус 3 универсал
И по сей день данный авто является ярким представителем С-класса. Этот переднеприводной автомобиль, оснащенный дизельным или бензиновым двигателем, выпускался с роботизированной или механической коробкой передач. Количество лошадиных сил — от 85 лс до 182 лс. В зависимости от комплектации меняются технические характеристики, то же самое касается и РУ.
Рулевые рейки Ford Focus 3
Покупать новую деталь довольно дорого, да и зачем. В RSR, как мы уже отметили, продаются надежные агрегаты на гарантии. Остается только разобраться с тем, как подбирать рейки, то есть какие есть способы.
Какие типы реек устанавливают на Ford Focus 3
- гидравлическая рейка Форд
- электрическая рейка Форд
Тот или иной тип использует производитель для комплектации, зависит от года выпуска и характеристик автомобиля.
Что такое метки реек, зачем они нужны
Если вы не знаете как быстро и со 100% гарантией найти нужную деталь, то даем вам ценную подсказку. Всем агрегатам соответствуют специальные буквенно-цифровые метки. Например, для того, чтобы купить рейки под ГУР на Фокус 3 можно использовать следующие метки: 13003501, 1327626, 1328647, 1329311, 1363746, 1471938, 1474488, 1510264, 1672152, 1672162, 1698392, 1710769, 1742487, 1742489, 1752966, 1754072, 1768115, 1768116, 1768611, 1768647, 1804507, 1825515, 1837044, 1837056, 1893440, 1893442, 1925812, 1939365, 3M513A500EA, 3M513A500EB, 3M513A500EF, 3M513A500GA, 4M51-3200-GG, 4M513200GD, 5m51-3200-55, 5M51-3200-GB, 5M51-3200-GD, 5M51-3200-GE, 5M51-3200-GF, 5M51-3200-GG, 5M513200GJ, 9M5Y-3200-AB, 9M5Y-3200-AC, 9M5Y-3200-AD, BV61-3A500-AA, BV61-3A500-AC, BV61-3A500-AH, BV61-3A500-CA, BV61-3A500-CB, BV61-3A500-CC, BV61-3A500-CD, BV61-3A500-CH, BV61-3A500-JA, BV613A500AB, RS0038
Чтобы подобрать рейки на Фокус 3 с ЭУР, можно использовать метки: 1710002, 1714690, 1722527, 1723467, 1732059, 1732061, 1732065, 1752371, 1752373, 1754788, 1762361, 1788616, 1803477, 1803479, 1803481, 1805020, 1805026, 1805030, 1805515, 1805573, 1819766, 1821246, 1830265, 1831620, 1831753, 1831757, 1831761, 1837062, 1839870, 1842146, 1842147, 1842511, 1848530, 1848541, 1848549, 1848552, 1855327, 1855328, 1857078, 1861246, 1862703, 1862709, 1868628, 1869074, 1869079, 1870373, 1872429, 1872431, 1880730, 1880731, 1882885, 1890273, 1890473, 1892386, 1893978, 1893984, 1897251, 1900377, 1900380, 1903093, 1903803, 1903806, 1907140, 1917835, 1921053, 1921058, 1921063, 1921067, 1923230, 1929834, 1939528, 1939532, 1939534, 1939536, 1939540, 1943503, 2010503, 2022040, 2026502, 2026504, 2026505, 2026508, 2026512, 2027027, 2037177, 2037346, 2037424, 2068033, 2068434, 2102568, 2107822, 2113758, 2117806, 2117818, 2131958, 2146576, 2180764, 2225544, 2225548, 2274046, 2278556, 2308590, 2308609, 2327233, 2337322, 2351993, 2368944, 2372727, 2383667, 3GS2601, 3GS2601C, 3GS2601OE, 81912014R, AS3871, bv6c3d070, E4033, E40331RB, E4093, E4132, E4147, E4176, E4177, E4296, FO114, FO114OEM, FO114R, R0718, RS0179, RU62361
Как еще можно подобрать рейки на Фокус 3
Не хотите разбираться с типами устройств и метками? В таком случае можно сэкономить время и сразу же обратиться к специалисту RSR, который подберет для вас нужный агрегат. Если даже на данный момент рейки в наличии нет, то мы быстро сориентируем вас по стоимости и срокам ее поступления. Хотя если говорить про рейки Focus 3, то они практически всегда есть у нас на складе в наличии. Как, впрочем, и ремкомплекты, а также запчасти для их ремонта и восстановления.
Почему купить рейку рулевую в RSR вам будет выгодноМы работаем без посредников, а значит вы не переплачиваете. Современное оборудование есть в наличии в наших СТО, чтобы оперативно и точно выполнять диагностику и ремонт реек. Все мастера RSR обладают большим опытом и являются узкоспециализированными профессионалами. Кроме того, на рейки мы предоставляем гарантии сроком до 12 месяцев.
Какая на рулевая рейка Форд Фокус 3 цена
В зависимости от того, гидравлическая или электрическая рейка вас интересует, меняется стоимость. Соответственно, на модели с ЭУР она выше, чем на рейки с ГУР. На нашем сайте есть удобные фильтры для подбора. А при желании вы всегда можете обратиться к нашим специалистам за получением консультации. Удобнее всего это сделать по телефону +7 (921) 944-94-90
7 главных проблем с рулевой рейкой, которые можно определить [с помощью видео!] • D S Auto
«Если она не сломана, не чините ее».Вот несколько советов и рекомендаций, которые помогут вам понять, нужно ли вам ремонтировать рулевую рейку!
Не знаю, как вы, а в жизни я всегда стараюсь увести (каламбур) подальше от проблем. Но эй, иногда наша рулевая рейка просто любит делать прямо противоположное. Как бы нам это не нравилось, проблема с рулевой рейкой, без сомнения, является одной из наиболее серьезных поломок, потому что она отвечает за изменение направления движения нашего автомобиля.
Изношенная рулевая рейка может привести к частичной или полной потере контроля над рулевым колесом автомобиля, что может привести к аварии со смертельным исходом.
Само собой разумеется, что рулевая рейка является основной процедурой обслуживания автомобиля и стоит дорого. Это определенно не то, что вы хотите «сначала букать, а потом посмотреть, как пойдет». Итак, вопрос на миллион долларов: как мы можем определить, нужен ли нам ремонт рулевой рейки , не сняв ее с нашей машины?
Хорошая новость заключается в том, что это не так сложно, если вы знаете, что искать. На самом деле, вот top 7 наиболее распространенных проблем с рулевой рейкой , которые вы можете определить самостоятельно:-
- Утечка жидкости рулевого управления
- Рулевое управление без реакции
- Вибрация рулевого колеса
- Стук при повороте
- Тугой руль90
- 1
- 1
- 1
- 1 Колебание смерти
Но прежде чем мы углубимся в детали, нам потребуются некоторые базовые знания по самой теме. В этой статье вы узнаете о:
- Что такое рулевая рейка?
- Каковы 7 основных проблем с рулевой рейкой?
- Утечка рулевой жидкости
- не отвечает на рулевое управление
- Вибрация рулевого колеса
- Кручающий шум при повороте
- Главное руль
- Рулиное колесо. Не возвращаясь
- Death Wobble
- . Как долго.
- Что нужно проверить после ремонта рулевой рейки?
Рулевая рейка представляет собой комплект реечной передачи , заключенной в металлический кожух. Они имеют большое значение, потому что без них мы не можем изменить направление движения автомобиля.
Рулевая рейка с электроусилителемПредставьте себе.
Когда мы хотим сделать разворот, мы вращаем руль по часовой стрелке круговыми движениями. Работа рулевой рейки заключается в преобразовании этого вращательного движения в поперечное через реечную шестерню. Поскольку рулевая рейка соединена с колесами автомобиля, когда она движется влево или вправо, то же самое происходит и с колесами автомобиля. Вот отличное видео, в котором все это прекрасно подытожено.
MSPhysics дает нам 360-градусный обзор внутренней работы рулевой рейки.Как видите, наше рулевое колесо соединяется с набором валов и крестовин на опоре пола, где оно, наконец, встречается с рулевой рейкой. Если вы хотите узнать больше о том, как это работает, я настоятельно рекомендую ознакомиться с разделом «Как работает автомобильное рулевое управление».
На протяжении многих лет мы наблюдали значительные усовершенствования конструкции рулевой рейки для повышения комфорта. Вообще говоря, мы эволюционировали от использования рулевая рейка без усилителя , до рулевая рейка с гидравлическим усилителем и, наконец, до рулевая рейка с электроусилителем .
Non-Power Assist | Hydraulic Power Assist | Electric Power Assist | |
Driver’s Effort | YES | YES | YES |
Gear Reduction | YES | YES | YES |
Дополнительная поддержка (насос / мотор) | № | Да | Да |
Программируемость | NO | NO | Да |
Видео (нажмите, чтобы воспроизвести). |
после ходовых испытаний – стук пропал совсем, подвеска больше не гремит, упруго отрабатывает ямы.
Сообщение отредактировал ks222: 11 Сентябрь 2014 – 22:14
Устройство автомобиля крайне сложное и, несмотря на высокую стоимость и качество его комплектующих, все детали имеют запас прочности и рано или поздно выходят из строя . Практически во всех моделях современных автомобилей наиболее подвержены износу конструктивные элементы рулевой рейки. Модельный ряд Ford Mondeo не является исключением. Именно система рулевого управления несет основную нагрузку при движении, а малейшие неровности или ямы на дороге прямо рулевыми тягами передаются на рейку. Кроме того, резкие движения руля водителем дополнительно пагубно влияют на весь механизм. Поэтому, несмотря на повышенную прочность, ремонт рулевой рейки Форд Мондео требуется сравнительно часто.
Удобство управления современным автомобилем является одним из приоритетных факторов для большинства автомобилистов. Именно максимально легкий поворот руля и «послушность» автомобиля на дороге становятся ключевыми при выборе нового автомобиля. Однако не все автомобилисты думают, что чем сложнее и дороже механизм, тем дороже будет ремонт рулевой системы.
В современных автомобилях используется несколько основных типов конструкции автомобильной рулевой рейки. Классическая механическая система осталась сегодня только на морально устаревших отечественных автомобилях. Относительно новая гидравлическая рейка – самый распространенный вариант, встречающийся сегодня на большинстве транспортных средств. Новейшая конструкция системы управления, устанавливаемая на новейшие модели автомобилей, электрическая. В этой версии нет гидроусилителя руля, а движение осуществляется электродвигателем. Эта конструкция наиболее идеальна для большинства дорожных условий, однако она довольно дорогая.
Чтобы грамотно и максимально качественно провести ремонт рулевой рейки Мондео, специалисты стремятся провести диагностику всех узлов механизма. Основные узлы, из которых состоит рулевая система:
- Картер (или кузов). В ней расположены все составляющие рулевой рейки, в основном она изготовлена из легкого алюминиевого сплава, что делает ее достаточно уязвимой.
- Комплект шестерни и зубчатого стержня. Именно с их помощью движение передается с руля на тяги и далее на колеса.
На более дорогих современных автомобилях установлены дополнительные рулевые механизмы, которые делают управление автомобилем комфортным и приятным. Однако при необходимости часто ездить по некачественным дорогам автомобилист рискует из-за всех этих «наворотов» гораздо быстрее вывести из строя весь механизм рулевой рейки.
Рейка Форд Мондео 3 должна ремонтироваться только в специализированных сервисных центрах, так как только профессиональные мастера досконально знают устройство рулевого механизма, поэтому смогут быстро и качественно устранить возникшую поломку. Чтобы не нуждаться в экстренном ремонте рулевой рейки Форд Мондео 3, необходимо знать основные особенности системы ГУР:
- Конструкция гидроусилителя руля автомобилей Форд Мондео частично встроена в корпус рейки и его работа возможна только при работающем силовом устройстве.
- Крутящий момент передается временной трансмиссией, после чего запускается гидроусилитель, который устанавливает необходимое давление внутри корпуса рейки автомобиля.
- Специальный компьютер задает направление давления при движении по рельсу и величину передаваемого усилия.
- Давление создается с помощью золотникового клапана, который увеличивает давление только в необходимых участках рейки.
- Комплекс электронной системы и специального торсиона определяет направление давления, что помогает повернуть руль в определенный момент движения.
- Емкость с маслом заполняется исключительно при выключенном двигателе, а также при прямолинейном движении. При повороте автомобиля масло из бачка с помощью золотникового клапана поступает в определенный отсек рулевой рейки и создает необходимый для поворота уровень давления.
- Насос гидроусилителя руля непосредственно управляет впрыском масла в рейку машины, а затем возвращает его обратно в бачок при снятии давления на рулевое колесо.
Такая система значительно облегчает процесс вождения Ford Mondeo, однако требует постоянной профилактики и проверки на наличие утечек масла.
Количество различных неисправностей, которые могут возникнуть в рулевом механизме, значительно. Это зависит от конструкции конкретной рулевой рейки, ведь производители постоянно совершенствуют этот механизм, пытаясь привлечь внимание потенциальных покупателей. Усложнение устройства, в свою очередь, приводит к трудностям в ремонте и обслуживании рулевой системы автомобиля. Ремонт рулевой рейки Мондео 3, к счастью, не вызовет больших затруднений у специалистов автосервиса, так как конструкция рулевого управления этой автомобиль уже стал классикой и мало чем отличается от ремонта рулевой рейки мондео 2.
- Стук стойки в районе передней оси автомобиля. Сначала это не очень заметно и возникает только при движении по неровной дороге. Если вовремя не обратиться в сервис, стук будет постепенно усиливаться и отдаваться в район руля. В результате может потребоваться не только ремонт, но и замена всего механизма рулевой тяги Форд Мондео 3.
- Проблемы с управлением рулем. Возникают трудности при повороте руля в обе стороны и при этом слышен свист механизма.
- Затрудненный поворот руля, который исчезает с увеличением скорости, при этом появляется зудящий звук.
- Плохой руль при температуре масла ГУР до 30 градусов. При повышении температуры от 50 и выше ход руля нормализуется.
- Разница между углом поворота рулевого колеса и углом поворота рулевого колеса, снос автомобиля и трудности с рулевым управлением.
- Вибрация руля при движении прямо.
- Утечка жидкости гидроусилителя руля.
- Отсутствие возврата руля в исходное положение, а также его самопроизвольное движение.
При неисправности рулевой рейки редко удается отремонтировать или восстановить. Чаще всего оптимальнее всего полностью заменить рейку или даже весь механизм. Грамотные специалисты автосервиса не только заменят рулевую конструкцию, но и смогут усилить узел, повысив тем самым его надежность.
Если вам необходимо заменить рейку, вам следует приобрести оригинальную деталь Ford. Более дешевые аналоги или комплектующие других производителей могут работать недостаточно надежно и не обеспечат должного качества вождения. Важно помнить, что рулевой механизм – это один из важнейших механизмов в автомобиле, который не только обеспечивает передачу усилий с руля на колеса, но и отвечает за безопасность вождения.
Прошел акустическую диагностику рейки у дилера, заодно констатировали течь (просачивание) жидкости гура с левой стороны рейки.
Сняли защиту, капель нет, Инженер сначала пытался уверить, что в это место рейки что-то пролили при предпродаже, показал ему фото сразу после покупки, где все сухо )).
Решили скинуть пыльник и посмотреть не течет ли сальник, тоже все сухо. Говорю надо смыть и понаблюдать, в ответ – столько же стоит, нужно достать растворитель, он будет платный, я просто предложил заклеить бак гура.
Потом повесили микрофоны и поехали кататься, сразу сравнили запись с “эталонной”, есть избыток шума, в итоге рейка была бракованная, жду квитанцию и приглашение на замена.
К проблеме с рейкой подключил ООО Форд Соллерс Холдинг, до этого трижды обращался безрезультатно, первый раз сразу после покупки.
Всем привет. Сегодня утром разговаривал с другом, купил Форд 2012 года, он Субару Форестер 2,5 литра (ГУР рейка), 2 раза менял рейку, ругался и в итоге нервы сдали и я продал Форда, потому что я устал бороться с дилерами и доказывать им очевидные вещи и тратить на это уйму времени. Но зачем мне все это :
3 месяца назад мой друг начал говорить о каком-то стуке перед ним при проезде неровностей и спокойной езде по гравийке и неровностям, мы катались с ним две недели назад и я ощутил такой же почти стук что был на форде . Вчера заменил рулевую рейку по гарантии, сказали что ломаются какие-то втулки. Пробег был всего 28300 км, стук начинался где-то тысяч с 22000.
Это я к тому, что после этой ситуации я понял, что проблемой рулевой рейки страдают не только автомобили Форд, но и именитые японские производители. Сосед Хонда Аккорд и у него передняя подвеска такая же шумная, но он не парится, по его словам, он был у дилера и ему тоже сказали, что это косметический стук (видимо там сейчас работают менеджеры из Форда)
Итак, ребята, судя по всему, это общая тенденция для новых автомобилей большинства производителей, в том числе и японских.
Немного изменил свое мнение о Форде, но проблема в 90% случаев не в АВТО (все ломаются), а в дилерах. Дилер Субару через 20 минут нахождения машины на яме признал случай гарантийным и ровно через 10 дней поменял рейку, не нужно было тратить много нервов на датчики, слушать байки на предмет конструктивных особенностей и т.д.
Ну как-то так))) Берегите нервы, они дороже)))
Путешествуя на машине, мы несем ответственность за пассажиров, которые находятся рядом с нами, поэтому наше транспортное средство всегда должно быть в исправном состоянии. Это возможно при условии систематического посещения СТО.
- Диагностика и профилактика с использованием современного цифрового оборудования;
- Капитальный и частичный ремонт основных узлов и агрегатов;
- Ремонт двигателя, ходовой части, трансмиссии;
- Восстановление геометрии кузова при ДТП или ДТП;
- Лакокрасочные и грунтовые работы;
- Восстановление внутренней отделки;
- Качественный и быстрый ремонт рулевой рейки Форд Мондео 3 по лучшим ценам;
- В наличии и под заказ, оригинальные детали и запчасти на любые отечественные и зарубежные бренды.
Несмотря на то, что американские и европейские производители Форд твердят о качественной сборке своих моделей, далеко не все из них соответствуют заявленному стандарту. Самая распространенная «болезнь» — это ходовая часть. Да, можно грешить на плохое дорожное покрытие или некачественные запчасти, но факт остается фактом.
Форд Мондео третьего поколения не исключение. До него у двух рестайлингов тоже были похожие проблемы. Очевидно, что причина гораздо глубже. С целью увеличения прибыли производитель решил сэкономить на некоторых деталях.
Итак, проблемы с рулевой рейкой начинаются уже на третьем ТО, как правило это 80-100 тыс. км. пробег для европейской версии. Американские модели имеют больший радиус действия. При неисправном агрегате:
- Стук в рейку при движении по пересеченной местности. Впоследствии стук будет слышен даже при ровной поверхности;
- При повороте руля слышен хруст и скрип;
- При максимальном выворачивании руля влево или вправо заклинивает в конечной точке;
- Во время начала движения, когда автомобиль не прогрет, руль не слушается. После прогрева до 55 ℃ ситуация нормализуется;
- Масляные пятна образуются под рельсом после того, как машина некоторое время простояла;
- Рулевое колесо не возвращается в исходное положение после окончания поворота.
Слесари нашей мастерской часто сталкиваются с такими проблемами. Как поясняют сами владельцы, на тот момент у них не было достаточных средств для диагностики, иначе не было времени. Это не спасает и не облегчает работу. Ведь для регулярного осмотра нужно всего полтора часа времени на СТО. Специалист выдаст полное заключение о состоянии вашего автомобиля.
После регистрации службы техосмотра к основным узлам автомобиля подключаются цифровые датчики, выводящие результаты на центральный монитор. Сотрудник проводит диагностику основных узлов, выявляет критические участки, готовит перечень работ для устранения.
- Защита масляного поддона демонтируется при условии, что она была установлена;
- Все начинается со слива смазки из ГУР;
- Откручивание концов стяжек с каждой стороны;
- С помощью специального ключа-насадки выкручиваются болты крепления, фиксирующие колонку с кузовной частью автомобиля;
- Патрубок отсоединен – подача масла к гидроусилителю руля;
- Отсоединены электрические провода, ведущие к датчикам;
- Сама рейка снимается через нижнюю часть моторного отсека. Для большего удобства рекомендуется отстегнуть штаны выхлопной системы.
- Червячные сальники – шток, шестерни;
- Втулка правая и левая;
- Сальник верхней шестерни;
- Масло для гидроусилителя руля 2 литра рекомендуется заводом-изготовителем, но можно использовать и другие марки;
- Уплотнительное кольцо на штуцере гидроусилителя руля, желательно два, так как оно может лопнуть при установке.
- Набор торцевых и гаечных ключей, особенно на “19”, так как это основной ключ.
- Накидной ключ на «18» для откручивания фитингов, рамы, подрамника.
- Специальный U-образный ключ для подрамника.
- Головка для рулевых наконечников “15” и “17”. Заводской вариант первый, второй, если рейка Форд Мондео 3 ремонтировалась на территории стран СНГ, ставится на “17” для простоты и удобства. Как говорится, оригинал и не оригинал.
- При наличии стандартных тяг подойдет ключ на “31”, нестандартных – обычный газовый ключ.
- Наконец, шестигранники, головки, съемники, шило, тряпки, тиски.
После снятия рейки ее сразу очищают от грязи и ржи для удобства работы. Достаточно промыть его в керосине или бензине. Протрите тряпкой.
Зажимаем в стационарных тисках, но не очень крепко, так как алюминиевый корпус может лопнуть.
Начинаем парсинг по очереди и проводим параллельную проверку. В первую очередь обратите внимание на наличие явных дефектов и повреждений на корпусе. Если есть, то однозначно замена базы.
Внутри рейки обязательно заменить сальники, пластиковые втулки, пыльники.
Осмотрите червяк, рейку и шестерню на целостность зубьев.
Проверить подшипники на люфт, состояние шлицов на концах шатунов. При резком старте или сильной пробуксовке они стираются и проскальзывают.
Что касается ГУР, то поломка может быть только одна – стертые края шестерни на валу вращения.
Соберите в обратном порядке.
После установки в ГУР заливается новое масло до отметки уровня. Машина проверяется и тестируется на специальном стенде.
5 основных причин выхода из строя системы рулевого управления с усилителем
Если вы когда-либо пробовали водить автомобиль без гидроусилителя руля, то знаете, насколько важна эта важная система для современного вождения. Усилитель руля делает маневрирование автомобилем проще, безопаснее и комфортнее для вас и ваших пассажиров. Это дает вам возможность свернуть, чтобы избежать препятствий или неожиданных злоумышленников на дороге, таких как животные, другие транспортные средства или пешеходы, которые не обращают внимания. Ваш гидроусилитель руля играет важную роль, когда речь идет о безопасности и маневренности вашего автомобиля, а это означает, что он должен быть надежным. И по большей части, ваша система рулевого управления с усилителем. Тем не менее, он не является нерушимым и не застрахован от повреждений. На самом деле есть ряд вещей, которые могут пойти не так с вашим усилителем руля, и когда это произойдет, вы можете застрять, пытаясь удержать свой автомобиль под контролем без помощи этой важной системы. В этом блоге мы обсуждаем пять основных причин повреждения гидроусилителя руля, а также несколько советов по предотвращению выхода из строя гидроусилителя руля в вашем автомобиле.
Примечание редактора. Этот блог, первоначально опубликованный в 2017 году, был изменен в 2020 году с учетом технических и отраслевых обновлений.
Загрязненная жидкость
Усилитель рулевого управления представляет собой гидравлическую систему , означающую, что она использует мощность силы, воздействующей на жидкость для создания движения. Эти типы систем способны прилагать чрезвычайно большое усилие при небольшом потреблении энергии, что делает их эффективным способом управления автомобилем. Однако эта гармоничная система работает должным образом только тогда, когда гидравлическая жидкость чистая. Загрязненная жидкость может изнашивать фитинги, засорять систему рулевого управления, увеличивать трение и даже вызывать выход из строя некоторых компонентов, таких как насос. Вот почему вы должны менять жидкость гидроусилителя руля вашего автомобиля с периодичностью, рекомендованной производителем, которую вы можете найти в руководстве по эксплуатации.
Неправильный уровень жидкости
Для того, чтобы ваша система рулевого управления с усилителем работала должным образом, через нее должно проходить очень точное количество жидкости. Слишком много, и ваши клапаны и уплотнения могут разрушиться под давлением. Недостаточно, и жидкость не может приложить силу, необходимую для поворота автомобиля. Своевременная замена жидкости поможет предотвратить эту проблему, но любые утечки могут привести к потере жидкости, что в конечном итоге приведет к отказу гидроусилителя руля.
Порванные ремни
Усилитель руля возможен благодаря насосу с приводом от двигателя. Поскольку ваш двигатель подключен к насосу гидроусилителя руля, любое растяжение, истирание, коррозия или поломка могут привести к немедленному выходу из строя вашей системы. Мы рекомендуем проверять ремень гидроусилителя руля при каждом техническом обслуживании и заменять его, если на нем появляются признаки износа, старения или повреждения.
Поврежден насос рулевого управления
Насос гидроусилителя рулевого управления является основным компонентом вашей системы. Они используются каждый раз, когда вы ведете машину. Хотя насосы довольно долговечны, они могут и будут изнашиваться со временем. Слишком большая нагрузка на насос может привести к его преждевременному выходу из строя (например, нагрузка из-за того, что ее доводят до рабочих пределов, например, при повороте рулевого колеса до упора вправо или влево). Если вы начинаете замечать сильный шум при повороте колеса, возможно, ваша помпа находится на грани отказа.
Слишком большая сила
Усилитель руля может выдержать некоторые далекие от идеальных дорожные условия, включая выбоины, неожиданные удары или сильные толчки колес. Однако важно помнить, что ваша система не является непобедимой. Насосы, ремни и другие компоненты системы рулевого управления могут сломаться, если слишком быстро подвергнуться чрезмерной нагрузке. Вот почему мы настоятельно рекомендуем избегать особенно неровных дорог, если только у вас нет автомобиля, оборудованного насосом рулевого управления, предназначенного для преодоления таких препятствий, например, автомобиля 4×4 или внедорожника повышенной проходимости, используемого для езды по бездорожью.
Техническое обслуживание гидроусилителя руля
Техническое обслуживание системы гидроусилителя руля на самом деле проще, чем вы думаете. Вождение безопасно и предсказуемо, вы предотвратите внезапную нагрузку на свою систему и сохраните ее работоспособность на долгие годы. Как и большинство компонентов вашего автомобиля, общее техническое обслуживание может иметь большое значение.
- Проверьте шланги и давление гидроусилителя руля: Жидкость гидроусилителя руля в вашей системе проходит через два разных шланга: со стороны высокого давления и со стороны низкого давления. Утечки могут образовываться с любой стороны, поэтому важно убедиться, что оба шланга не протекают.
- Следите за жидкостью рулевого управления: Каждый раз, когда вы меняете масло, проверяйте наиболее важные жидкости вашего автомобиля, включая охлаждающую жидкость, тормозную жидкость и жидкость для гидроусилителя руля. Если ваша жидкость для гидроусилителя руля выглядит так, как будто она становится грязной или ее уровень низкий, принесите свой автомобиль, чтобы промыть систему. Это упреждающее техническое обслуживание может предотвратить преждевременную замену помпы.
О компании Christian Brothers Automotive
Компания Christian Brothers Automotive — это имя, к которому клиенты обращаются уже более 30 лет, когда им требуется техническое обслуживание их гидроусилителя руля и других важных систем. От ремонта и замены до общего обслуживания и настройки, мы обеспечим безопасную и эффективную работу вашего автомобиля. Все наши магазины укомплектованы сертифицированными специалистами, обученными работе со всеми марками и моделями, что означает, что вы можете привезти к нам свой автомобиль для любых ваших нужд. Кроме того, мы предлагаем бесплатный трансфер и удобную зону ожидания, пока мы завершаем обслуживание вашего автомобиля.
Запишитесь на следующий визит на техническое обслуживание в местную компанию Christian Brothers Automotive уже сегодня.
Краткое руководство по диагностике 10 распространенных проблем с рулевым управлением
Прежде чем проклинать свою систему рулевого управления, вам нужно точно определить истинную причину проблемы. Плохое рулевое управление на самом деле может быть результатом проблем с системой подвески, изношенных шин или других недостатков системы, не связанной с рулевым управлением.
Опять же, может быть, это ваша система рулевого управления.
Мы нашли этот винтажный руль Nardi в классической Toyota Celica GT. (Image/OnAllCylinders)Суть в том, что вам необходимо отследить основную причину проблемы, прежде чем вы начнете исправлять плохую работу рулевого управления. Мы рассмотрели избыточную и недостаточную поворачиваемость как отдельные проблемы, , но мы включили 10 других распространенных проблем с рулевым управлением и их вероятные причины ниже. Определив возможные проблемные места, вы можете перестать ругаться и начать лечить свои проблемы с рулевым управлением.
Проблема: Тугое рулевое управлениеОписание: Жесткое рулевое управление — это состояние, при котором вы должны прилагать чрезмерные усилия, чтобы повернуть рулевое колесо.
- Возможная причина №1: Трение или слишком маленький зазор в рулевом механизме, рулевой тяге или шаровых шарнирах.
- Возможная причина № 2: Низкое или неравномерное давление в шинах.
- Возможная причина № 3: Чрезмерный положительный кастер колес/шин, что также приводит к слишком быстрому возврату рулевого колеса.
- Возможная причина №4: Усилитель руля не работает; тем не менее, вы можете устранить виновника проблемы с гидроусилителем руля, подняв переднюю часть автомобиля над полом и запустив двигатель. Если рулевое колесо по-прежнему легко поворачивается, рулевое управление не виновато.
- Возможная причина № 5: Корпус или рама погнуты или смещены.
…
Проблема: Чрезмерный люфт в рулевом управленииЧрезмерный люфт возникает, когда происходит дополнительное движение рулевого колеса без реакции или движения передних колес. Слишком большая игра может снизить вашу способность точно управлять автомобилем или даже контролировать его.
- Возможная причина №1: Ослабление рулевого механизма.
- Возможная причина № 2 : Ослабление рулевой тяги.
- Возможная причина №3: Износ шарового шарнира или поворотного кулака.
- Возможная причина № 4: Ослаблен подшипник колеса.
…
Проблема: Блуждание руляБлуждание – это склонность автомобиля к заносу с одной стороны дороги на другую.
- Возможная причина №1: Несоответствие шин или неравномерное давление в шинах.
- Возможная причина № 2: Рычажный механизм заедает или недостаточно смазан.
- Возможная причина №3: Рулевой механизм заедает или недостаточно смазан.
- Возможная причина № 4: Чрезмерное схождение колес.
- Возможная причина № 5: Ослабление рулевого механизма или тяги.
- Возможная причина № 6: Проблемы с шасси/подвеской, особенно ослабление шаровых шарниров или листовых рессор.
- Возможная причина №7: Неравномерная загрузка автомобиля.
…
Проблема: автомобиль тянет в одну сторонуВ этом случае вы заметите, что ваш автомобиль всегда тянет в одну сторону во время обычного движения.
- Возможная причина №1: Наиболее распространенная причина — неравномерное давление в шинах.
- Возможная причина № 2: Несоосность автомобиля, как правило, неравномерный кастер или развал.
- Возможная причина №3: Подшипник ступицы колеса.
- Возможная причина № 4: Неровные, провисшие или сломанные пружины.
- Возможная причина № 5: Неравномерная регулировка торсиона.
- Возможная причина № 6: Пробуксовка тормозов.
…
Проблема: автомобиль тянет в одну сторону при торможенииЕсли ваш автомобиль отклоняется в сторону при торможении, рассмотрите одну из следующих возможных причин:
- Возможная причина №1: Неравномерное давление в шинах .
- Возможная причина № 2: Автомобиль не выровнен, как правило, неравномерный кастер или развал.
- Возможная причина №3: Заедание тормозов.
…
Проблема: Колебание рулевого управленияКолебание переднего колеса на оси поворота, что приводит к характерному колебанию передней части автомобиля из стороны в сторону.
- Возможная причина №1: Неравномерное или низкое давление в шинах.
- Возможная причина № 2: Ослаблен рулевой механизм или тяга.
- Возможная причина №3: Ослабление шаровых шарниров.
- Возможная причина № 4: Передние пружины слишком мягкие.
- Возможная причина № 5: Неправильный или неравномерный развал.
- Возможная причина № 6: Дисбаланс колеса.
- Возможная причина №7: Изношенные шины или неравномерный рисунок протектора.
…
Проблема: Бродяга колесаБродяга колеса — это подпрыгивание колеса вверх и вниз на высоких скоростях. В дополнение к любой из возможных причин, перечисленных в разделе shimmy, вот еще несколько возможных способствующих факторов:
- Возможная причина №1: Колеса разбалансированы.
- Возможная причина № 2: Чрезмерное биение колеса.
- Возможная причина №3: Неисправные амортизаторы.
…
Проблема: Отдача рулевого управленияОтдача — это резкое или быстрое движение рулевого колеса каждый раз, когда передние колеса наталкиваются на яму или неровность дороги. Хотя некоторая отдача нормальна и неизбежна, чрезмерная отдача может быть вызвана:
- Возможная причина №1: Низкое или неравномерное давление в шинах.
- Возможная причина № 2: Провисшие пружины.
- Возможная причина №3: Неисправные амортизаторы.
- Возможная причина № 4: Ослабление рулевого механизма или тяги.
…
Проблема: Плохая возвратная способность рулевого колесаФраза «плохая возвратная способность» используется для описания состояния, при котором рулевое колесо медленно возвращается в прямолинейное положение после поворота.
