Лампа ближнего света на Форд Фокус 3 – как выбрать подходящий вариант и как провести работы по замене | avtoelektrik-info.ru

На фото: исправный, правильно отрегулированный ближний свет на Форд Фокус 3повышает безопасность передвижения в темное время суток и в условиях ограниченной видимости

На фото: исправный, правильно отрегулированный ближний свет на Форд Фокус 3повышает безопасность передвижения в темное время суток и в условиях ограниченной видимости

Что необходимо для проведения работ

Для того чтобы замена лампочки ближнего света на FordFocus3 была произведена качественно и быстро, вам понадобится запастись необходимыми запчастями и инструментом:

Лампы

Лампочка ближнего света на Форд Фокус 3 должна иметь следующие характеристики: тип цоколя Н7, мощность 55 Ватт, напряжение 12 Вольт. То есть это стандартный вариант, применяемый на множестве моделей, поэтому найти его не составит труда в любом автомобильном магазине.

Главное – выбирать качественные изделия, так как дешевые варианты чаще всего не очень надежны и служат недолго

Звездочка или шестигранник 6 мм

С помощью этих приспособлений откручивается фара, все довольно просто и быстро, то есть какая насадка есть, такую и используете – главное, чтобы она подходила по размеру и плотно располагалась в шлицах крепежного винта.

Не нужно приобретать ключик, можно купить биту нужной конфигурации и вставить ее в отвертку или шуруповерт

Отвертка плоскаяНужен вариант с длинным тонким жалом для того, чтобы отщелкивать фиксаторы корпуса фары, расположенные снизу, а также разъединять колодку проводов машины, если вы решили снять элемент для более удобной и комфортной работыПерчаткиКонечно, можно обойтись и без этого защитного снаряжения, но в процессе работ очень часто царапаются пальцы из-за того, что руки не защищены

Важно!
При выборе конкретного производителя лампочек имейте в виду, что на заводе устанавливается продукция бренда Osram, поэтому можно и приобрести этот вариант.
Причем, в коробочке Осрам цена изделий в полтора раза ниже, чем в фирменной упаковке Форд, хотя изделия абсолютно идентичны.
Лампа ближнего света на Фокус 3 компании Осрам – наилучший вариант, устанавливаемый и на заводе

Лампа ближнего света на Фокус 3 компании Осрам – наилучший вариант, устанавливаемый и на заводе

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

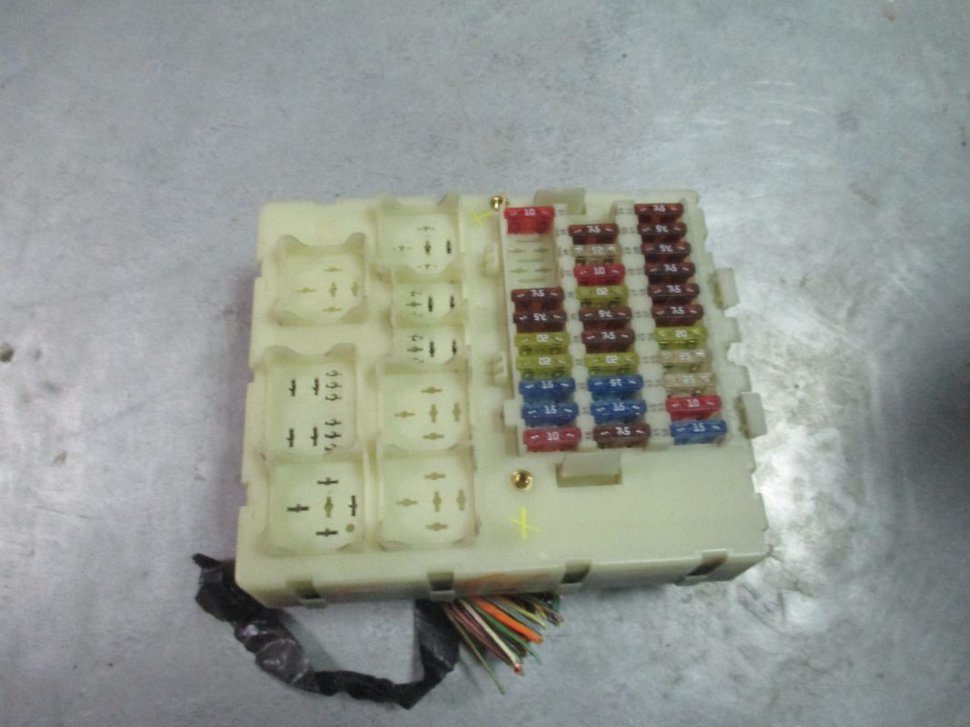

На фото отмечено расположение модуля в блоке предохранителей

На фото отмечено расположение модуля в блоке предохранителей

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

  • В первую очередь открывается и фиксируется капот, после чего снимается клемма с аккумулятора. Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
  • Каждая из фар держится на двух винтах, расположенных в верхней части корпуса, они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.
Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

  • Далее необходимо освободить фиксаторы, расположенные в нижней части корпуса, их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.
Фиксатор не дает корпусу вывалиться и надежно держит его

Фиксатор не дает корпусу вывалиться и надежно держит его

  • Когда узел вышел из посадочного места, можно либо продолжать работу около машины или разъединить еще один разъем и достать фару для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
  • Далее надо снять резиновую заглушку напротив рассеивателя ближнего света, под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.
Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски

Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски

  • Отсоединяете лампу от патрона и вставляете на ее место новое. Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.
Совет!
Проще вначале вставить лампу в рассеиватель, а только затем надеть патрон, так процесс происходит гораздо быстрее и проще.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

На схеме отражен результат, которого нужно добиться

На схеме отражен результат, которого нужно добиться

  • В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
  • Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
  • На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
  • Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).
Регулировочные элементы подкручиваются до положения, описанного на схеме выше

Регулировочные элементы подкручиваются до положения, описанного на схеме выше

Вывод

Замена лам и регулировочные работы – процесс несложный, если знать все особенности. Видео в этой статье расскажет некоторые рассмотренные вопросы более подробно.

Читать далее...

Замена лампы ближнего света фокус 3


Ford Focus Hatchback white bird › Бортжурнал › Замена лампы бличнего света фар Ford Focus 3 или квест с "героями" Drive2

Как я ранее писал, после покупки, авто было немного в не ухоженном состоянии. После покупки было сделано уже не мало, но больше всего доставила проблем замена лампочки ближнего света!) Итак, обо всем по очереди.
После покупки я решил в первую очередь заменить все не горящие лампочки (не горела габаритка, заднего хода и ближнего света), но с лампочкой ближнего света все оказалось не так просто. Для тех кто не знает, лампочки в Focus меняются достаточно легко:

замена в передних фарах производится предельно просто, фара держится на 2 болтах:

Крепеж фары


Откручивать можно много чем: звездочкой, шестигранником! ну или плоской большой отверткой

Тот самый болт и звездочка


Собственно, после снятия фары достаточно снять нужную защитную резинку и заменить лампочку.

Обратная сторона фары


Для тех, кому как и мне прийдется отсоединять фару (для замены лампочки этого делать не нужно!) советую посмотреть на это (не совсем интуитивно):

Отсоединение коннектора


Ставится все в обратном порядке)


В задних Фонарях все немного сложнее:

Открываем багажник, откручиваем 2 пластиковых шайбы (не знаю как еще назвать), после чего поддеваем фару с краю (там просто защелка-фиксатор):

Снятие заднего фонаря


Получаем такой вид:

Без фонаря


Лампочки меняются по аналогии с передними фарами


При замене лампы ближнего света, я обнаружил отсутствие пыльника(резинки) на месте лампочки ближнего света (забегая вперед, скажу что мне подсказали, что подходят с калины), это меня уже насторожило, после чего я обнаружил не оригинальную лампочку в отличном состоянии, после того как я поставил новую, ничего не изменилось, лампочка не горела.

Первая мысль — предохранитель, но! в Focus 3 как такового предохранителя на ближний свет фар нет! За это отвечает блок BCM. Добрый человек Bakss333 Подсказал мне к кому можно обратиться : RadioTehnik1
Договорились, встретились, прозвонили все провода, все предохранители, отсоединили клемы с аккумулятора, ничего не помогло! Огромное спасибо RadioTehnik1 за помощь, да еще и безвозмездую!

В процессе выяснения проблемы


Обзвонили еще несколько знатаков с Drive2, скинули контакт umbertoo
На следующий день я был у него, мимо гаража не проедешь, напротив стоит такой красавец!

Спасительный гараж


Она восхитительна


Мы на ремонте


В итоге быстренько сбросили ошибку и лампа загорелась ! Ура Ура Ура. Провели диагностику, включили автозапирание замков и взяли по-божески 500р. Парни молодцы!

Все горит!


Все горит!

Надеюсь, кому-нибудь пригодится!
Подписываемся, ставим большие пальцы вверх!
Всем добра)

www. drive2.ru

Замена лампы ближнего света Форд Фокус 3

Здравствуйте. Покажем процесс замены лампы ближнего света на Форд Фокус 3.

На Фокус 3 для замены ламп нужно снимать фару. Не пугайтесь, это очень простая операция, ниже все расписано по шагам.

Артикул:

  • лампа ближнего света на Фокус 3 идет с цоколем H7 (12V 55W), производителя выбирайте по своим предпочтениям

Инструменты:

  • Torx T30 или широкая плоская отвертка

Пошаговая инструкция

1. Откручиваем два винта крепежа фары под Torx T30. Если такого нет, можно воспользоваться плоской отверткой.

2. Немного шевеля фару вынимаем ее на себя.

3. Отключаем разъем питания лампочек фары.

Нажимаем на фиксатор разъема и тянем.

4. Разворачиваем фару и снимаем резиновый пыльник напротив лампы ближнего света.

5. Нажимаем на фиксатор и легкими движениями в стороны снимаем разъем с лампы.

6. Вынимаем лампу из места посадки.

7. Распаковываем новую лампу и устанавливаем на место. Лампа становиться только в одном положении, при демонтаже лампы все поймете.

Новую лампочку не берите голыми руками за колбу.

8. Одеваем разъем на лампу. Вы услышите характерный щелчок.

Все должно одеваться легко, без применения силы. Если вам приходиться прилагать усилия, значит что-то стоит неправильно.

9. Одеваем резиновый пыльник.

10. Подносим фару к автомобилю и защелкиваем разъем питания.

Разъем неправильной формы, поэтому стает только в одном положении.

11. Заводим фару на место посадки и закрепляем ее двумя винтами.

Винты закручиваем с чувством чтобы не прокрутить резьбу.

Видео урок

umelyeruki.

info

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Недостаточно освещения при переключении на ближний свет? Всему виной лампа ближнего света «Форд Фокус 3». При замене оптики удастся значительно улучшить качество освещения и лёгкость передвижения в тёмное время суток. Существует много вариантов наладить ближний свет «Форд Фокус 3», но в каждом случае придётся поменять лампочку. Вмешательство в оптику также может быть оправдано перегоранием лампочки.

Как выбрать лампу ближнего света на Ford Focus 3

Огромная популярность машины Ford Focus 3 обоснована выгодным соотношением между ценовой политикой и качеством изделия, а также большой распространённостью ремонтных запчастей. Лампочка ближнего света «Форд Фокус 3» с завода уже обладает достаточной мощностью для рядовых задач, но нередко появляется необходимость увеличить мощность, переоборудовать электрическую систему или регулировать свет.

Выбор должен осуществляться на основании технических характеристик источника питания и патрона. Второстепенными, но также важными, условиями выбора являются: цена, производитель, вид и т. д.

Лампа ближнего света ФФ3 оснащена:

  • цоколь лампы ближнего света «Форд Фокус 3» фланцевый H7;
  • напряжением – 12 V;
  • мощностью – 55 W.

Производитель сразу устанавливает в автомобиль фирменные лампы от Osram, производство находится в Германии. Компания является дочерней корпорацией от именитого бренда Siemens, который славится надёжной электроникой. Если причина замены лампы ближнего света в «Фокус 3» заключается в перегорании осветительного прибора, лучше просто купить аналог.

Современный рынок может предложить большой выбор источников света для головной оптики автомобиля

На Ford Focus 3 лампа ближнего света устанавливается 2 видов:

  1. Биксеноновая с оптической линзой.
  2. Галогенная вместе с рассеивателем потока.

С учётом описанных характеристик нужно подбирать подходящие лампы, в случае замены штатной модели ближнего света Focus 3. Унифицированный цоколь позволяет устанавливать лампочки любой фирмы, но при выборе стоит отдать предпочтение вариантам с одинаковыми показателями мощности.

Повышенная светоотдача не должна быть у галогенных фар, так как они используют нить накаливания и могут сильно нагреваться, отчего разрушается покрытие и структура отражателя.

Замена лампы ближнего света «Форд Фокус 3» владельцами осуществляется в пользу некоторых проверенных брендов и конкретных моделей:

  • Philips. Покупают с цоколем H7 стандартную модель, в ней используется хромированный цоколь, а стеклянная масса включает добавления кварца. Перечисленные технологии улучшают освещённость трассы на 30% по сравнению со штатным вариантом, при этом не изменяется мощность и напряжение прибора. Другими популярными моделями бренда является серия Diamond Vision, которая подобна дневному свету, а также Xtreme Vision – сила потока наибольшая среди всех моделей, она в 2 раза превосходит Osram;
  • Bosch. Большая светоотдача 90-Plus обеспечивает повышение производительности на 90%. В свете преобладает белый цвет. Blue Vision – это модель с голубым оттенком света, в лампочке используется стекло из кварца для усиления прочности поверхности;
  • IPF. При выборе h31 XY64-2400K свет становится более жёлтым, он освещает трассу значительно лучше при опускании тумана;
  • Koito. Бренд выпускает ксеноновые варианты Whitebeam III H7. При замене лампы на «Форд Фокус 3» увеличивается производительность с 55 до 100 Вт.

Вы можете установить вместо штатной лампочки источник ближнего света любого другого бренда

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Освещение обеспечивает основная оптика, состоящая из блока фар, куда монтируется сразу 4 лампочки: габаритные, поворотные, дальние и ближние огни. Сама процедура смены не должна вызывать сложностей, большие усилия также отсутствуют, но снимать фару всё же придётся.

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

  1. Откинуть передний капот и установить его на держатели.
  2. От АКБ отсоединяется клемма.
  3. Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
  4. Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
  5. От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
  6. С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
  7. Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
  8. Лампа вытягивается из патрона.
  9. Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

Головная оптика на Ford Focus 3 представляет собой блок-фары, с установленными в них лампами дальнего и ближнего света, поворотными и габаритными огнями

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

  • лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
  • шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
  • минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
  • перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

  • замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело;
    Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
  • во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
  • в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап. Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
  • демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий. В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
  • перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
  • по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Вывод

Замена осветительного прибора в «Фокус 3» – это несложная процедура, но она потребует внимательности, аккуратности и собранности. Не стоит впервые выполнять такую работу в сжатые сроки, лучше отложить замену до момента, когда появится достаточное количество времени. Следуя алгоритмам замены, можно легко заменить ближний свет, не нарушив целостности крепежей.

mensdrive.ru

Замена ламп головного света и ПТФ на Ford Focus 3 — Ford Focus Wagon, 1.

6 л., 2014 года на DRIVE2

Для справки:
Ближний свет: Цоколь H7
Дальний свет: Цоколь h3
Туманки: Цоколь h31
Передние габариты: Цоколь W5W

Решил избавиться от штатных ламп в головном свете и от ранее установленного ксенона в ПТФ.

Цель:
Сделать дальний свет белым, что бы красиво смотрелся в режиме РХО.
Сделать ближний свет более ярким.
Заменить ксенон 3000K на более желтый свет, что бы в дождь(снег) было лучше видно дорогу.

Приобрел три комплекта ламп:
Ближний свет: Самые яркие галогенные лампы

Philips H7 X-treme Vision +130% 12972

Дальний свет: Наверное самые белые, что удалось найти

Osram Н1 cool blue hyper 5000K 64150CBH

ПТФ: Cамые желтые, что удалось найти

Osram h31 FOG BREAKER 64211FBR

Итог:
Дальний и ближний свет ооочень доволен результатом!
ПТФ Очень не доволен туманками Фокуса третьего, они же ни хера не светят, что блин за туманки? Руки бы оторвать производителю!
Что касается света, свет реально желтый и яркий. 5+ Осраму)))

Ксенон 3000K. Не рекомендую!

Правый ПТФ OSRAM, Левый ПТФ Ксенон 3000k

Дальний свет после замены в режиме РХО

Ближний после замены

Osram h31

Ксенон 3000K

ПТФ

Левый стандарт, Правый Philips H7 +130%

Цена вопроса: 4 200 ₽ Пробег: 12 000 км

www.drive2.ru

Замена ламп ближнего и дальнего света Фодр Фокус 3

МестоЕАК
обозначение
Мощн., Вт
Лампа дальнего светаН155
Лампа ближнего светаН755

Для замены лампы ближнего света выполните следующее.

1. Снимите крышку лампы ближнего света


2. Потяните на себя.,.


3. ...и, не смотря на сопротивление пружинного фиксатора, разъедините колодку жгута проводов от лампы ближнего света.


4. Достаньте лампу ближнего света из отражателя.


5. Установите новую лампу ближнего света в обратном порядке.

Для замены лампы дальнего света выполните следующее

1. Снимите крышку лампы дальнего света.


2. Потяните на себя...


3. ...и, преодолевая сопротивление пружинного фиксатора, отсоедините колодку проводов от лампы дальнего света.


4. Достаньте лампу дальнего света из отражателя.


5. Установите новую лампу дальнего света в обратном порядке.

Видео по замене лампочки ближнего света

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л. с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III - Руководство по эксплуатации, техническому обслуживанию и ремонту. - М.ООО «ИДТР 320 с: ил., эл. схемы

carpod.ru

Ford Focus Hatchback - FF3 🔞 › Бортжурнал › Замена ламп ближнего света и габаритов ( или "МАЯК"-для тех кто в пути… полный отстой…)

С момента покупки автомобиля меня не покидало желание поменять лампы в головной оптике и противотуманках. И вот наступили новогодние праздники, делать было нечего и я решился… )))
Но вот какие лампы ставить — это был самый глобальный вопрос! На своей предыдущей машине (Лансер10) я ставил лампы OSRAM COOL BLUE INTENSE, свечение света стало более менее белым, но вот дорогу я не фига не видел… ((( в итоге я выкинул их и поставил ксенон 4300 кельвинов и наступило мне счастье . На форде я не хочу быть "сварщиком" и поэтому ксенон не хочу ставить.
В итоге почитав кучу информации и походив по магазинам наткнулся вот на такие лампочки: МАЯК ULTRA +30% SUPER WHITE и решил попробовать их поставить. В итоге что получилось- свет стал белым но вот светят они это просто ужас ))), дорогу не хрена не видно и световой пучок стал не ровным… В общем отстой полный… в помойку их )))

Вот так у меня светил свет ДО…

Вот так светят лампы МАЯК, разницу можно ещё сравнить с противотуманками

Вид из салона автомобиля — слева стоит ещё родная лампа Филипс а справа стоит лампа Маяк… На снегу Маяк ещё хоть как то светит, но вот на мокром асфальте просто ужас…

Кстати, я поменял заодно и лампы в габаритах, но тут тоже не обошлось без приключений… )))) Изначально купил очень классные диодные лампочки, долго их искал и в итоге нашёл, вот они:

Отличные лампопульки )))

… НО они не влезли в штатное место фары, как оказалось эти лампочки гораздо больше штатных стекляшек… )))

сравнение размеров

В итоге я купил другие:

Вот это уже правильные светодиодные лампы и светят они на 5+

Вот так светят одни диоды, я доволен на все 100%

Ребята подскажите кто какие ставил лампы? Буду очень признателен в советах! Потому что ксенон я пока не хочу ставить, повторяю ПОКА не хочу ставить ))))

www. drive2.ru

особенности замены лампочек, предохранителей, регулировки, фото и видео

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Модель Фокус третьего поколения пользуется большой популярностью среди автолюбителей за целый ряд достоинств, среди которых привлекательная цена, хорошие эксплуатационные характеристики и отсутствие проблем с запасными частями. В данном обзоре мы рассмотрим такой вид работ, как замена лампы ближнего света – на Форд Фокус это делается достаточно просто, поэтому никаких проблем у вас не возникнет, и расскажем, как откорректировать положение фар для наилучшего освещения.

На фото: исправный, правильно отрегулированный ближний свет на Форд Фокус 3повышает безопасность передвижения в темное время суток и в условиях ограниченной видимости

Что необходимо для проведения работ

Для того чтобы замена лампочки ближнего света на FordFocus3 была произведена качественно и быстро, вам понадобится запастись необходимыми запчастями и инструментом:

ЛампыЛампочка ближнего света на Форд Фокус 3 должна иметь следующие характеристики: тип цоколя Н7, мощность 55 Ватт, напряжение 12 Вольт. То есть это стандартный вариант, применяемый на множестве моделей, поэтому найти его не составит труда в любом автомобильном магазине.

Главное – выбирать качественные изделия, так как дешевые варианты чаще всего не очень надежны и служат недолго

Звездочка или шестигранник 6 ммС помощью этих приспособлений откручивается фара, все довольно просто и быстро, то есть какая насадка есть, такую и используете – главное, чтобы она подходила по размеру и плотно располагалась в шлицах крепежного винта.

Не нужно приобретать ключик, можно купить биту нужной конфигурации и вставить ее в отвертку или шуруповерт

Отвертка плоскаяНужен вариант с длинным тонким жалом для того, чтобы отщелкивать фиксаторы корпуса фары, расположенные снизу, а также разъединять колодку проводов машины, если вы решили снять элемент для более удобной и комфортной работы
ПерчаткиКонечно, можно обойтись и без этого защитного снаряжения, но в процессе работ очень часто царапаются пальцы из-за того, что руки не защищены

Важно!
При выборе конкретного производителя лампочек имейте в виду, что на заводе устанавливается продукция бренда Osram, поэтому можно и приобрести этот вариант.
Причем, в коробочке Осрам цена изделий в полтора раза ниже, чем в фирменной упаковке Форд, хотя изделия абсолютно идентичны.

Лампа ближнего света на Фокус 3 компании Осрам – наилучший вариант, устанавливаемый и на заводе

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

На фото отмечено расположение модуля в блоке предохранителей

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

  • В первую очередь открывается и фиксируется капот, после чего снимается клемма с аккумулятора. Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
  • Каждая из фар держится на двух винтах, расположенных в верхней части корпуса, они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

  • Далее необходимо освободить фиксаторы, расположенные в нижней части корпуса, их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

Фиксатор не дает корпусу вывалиться и надежно держит его

  • Когда узел вышел из посадочного места, можно либо продолжать работу около машины или разъединить еще один разъем и достать фару для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
  • Далее надо снять резиновую заглушку напротив рассеивателя ближнего света, под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски

  • Отсоединяете лампу от патрона и вставляете на ее место новое. Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.

Совет!
Проще вначале вставить лампу в рассеиватель, а только затем надеть патрон, так процесс происходит гораздо быстрее и проще.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

На схеме отражен результат, которого нужно добиться

  • В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
  • Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
  • На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
  • Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).

Регулировочные элементы подкручиваются до положения, описанного на схеме выше

Вывод

Замена лам и регулировочные работы – процесс несложный, если знать все особенности. Видео в этой статье расскажет некоторые рассмотренные вопросы более подробно.

avtoelektrik-info.ru

Замена лампы ближнего света Форд Фокус 3

Сергей Павлович
Я езжу на Ford Focus 3
Одесская область, Одесса

Если у Вас ухудшилось освещение дороги или просто необходимо улучшить оптику ближнего света, то вы попали в нужное место! Я расскажу как это сделать быстро и правильно.

Давайте перейдем к делу и сделаем замену ламп ближнего света вместе. Процедура очень простая и не займет много времени. Вначале нужно определиться с самой лампочкой. В фарах ближнего света Форд Фокус 3 стоят лампы типа H7 c напряжением 12V и максимальной мощностью 55W и H7 c напряжением 24V 70W. Главное условие правильно замены ламп, что они должны быть одинаковыми. Т.е. если перегорела одна, то ставим такую же или меняем весь комплект.

По отзывам с форумов наиболее часто используемые лампы это Philips H7, Koito Whitebeam 3, Philips X-treme или Diamond Vision, Bosch Blue Vision Ultra и др.

Обьем бака Форд Фокус 3

Для замены фар ближнего света Вам понадобиться отвертка под шлиц и немного терпения. Главное в этом деле не расхерячить пластиковые зажимы.

Берем откручиваем 2 болта на кузове, отодвигаем фару в сторону и отсоединяем клемму от фары. Все теперь у Вас фара в руках и вы можете приступить к процедуре извлечения самой лампочки. Эта самый тяжелый этам в замене лампы ближнего света. Нужно отщелкнуть маленькую защелку и плавными движениями её вытащить (Запомните как она стояла). Теперь вы можете достать лампочку и установить новую. Когда будете доставать новую лампочку из коробки не трогайте её за стекло, т.к. в этих местах останется жирное пятно, которое будет нагреваться и может перегореть раньше времени.

Видео инструкция по замене лампы ближнего света Форд Фокус 3

Если после сборки свет не включается, то нужно проверить все соединения и провода. Если проблема осталась, то вам нужно подключиться к ПК и сбросить ошибку.

Комментировать Похожие посты

poisk-auto.com

Не работает прикуриватель на форд фокус 3. Меняем предохранитель прикуривателя своими руками. В подкапотном пространстве

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

[ Скрыть ]

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

АмперНазначение предохранителя
140Вентилятор охлаждения мотора
280Рулевое управление
360ВБП № 1
460ВБП № 1
580Дополнительный обогреватель
660Свечи обогрева (лишь для авто с дизельными моторами)
730Противоблокировочная система, насос системы динамической стабилизации
820Противоблокировочная система, клапаны системы динамической стабилизации
920Узел управления двигателем
1030Вентилятор климатроника
1120Выключатель стартера и других приборов
1240Электрореле зажигания
1320Электрообмотка стартера
1440Обогрев правой стороны переднего стекла
1530Реле вентилятора
1640Обогрев левой стороны переднего стекла
1730Убирающаяся крыша
1830Усилитель мощности
1910Система ABS
2015Звуковой сигнал
2120Дополнительный нагреватель
2210Усилитель руля
2330Система омывания фар
2415Дополнительный обогреватель (для дизелей)
2510Зажигание
2615АКП
2710Муфта кондиционирования — компрессор
2810 (лишь для авто с дизелем)
2910Раздельный климатроник
3030АКП
3110Зарядка аккумулятора
3210АКП
3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
3410Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

АмперНазначение предохранителя
10010Электромодули
10120Управления люком, откидной крышей, сидений
10210Отопитель, руль, фильтр, ДУ
10310Управления наружным освещением от аккумулятора
10410Электроэкономия
10525Обогрев стекла сзади
10620Управления без ключа
10710Питание приборов от батареи, бортдиагностика
1087,5Аудиосистема и навигация
10920Прикуриватель, электророзетка
11010Переключатель наружного освещения днем
11115Бензонасос
11215Аудиосистема (питание от аккумулятора)
11310Подфарники
11410Иммобилайзер
1157,5Внешний свет от генератора
11620Противотуманки
1177,5Освещения номера авто
11820Электрическое оборудования задней левой двери
11915Электропитание багажного отделения
11925Электропитание багажного отделения (авто с системой буксировки прицепа)
12020Электрическое оборудования задней правой двери
12120 передние
12210Подушки безопасности
1237,5Электрический обогрев зеркал
1247,5Габариты, стопы (левая сторона)
1257,5Габариты, стопы (правая сторона)
12620Управление без ключа
12725Электростеклоподъемники
128Не применяется
12920Очиститель переднего стекла
130Не применяется
13115Очиститель заднего стекла
13225Стопы
13320Блокировка системы
13420Централизованная блокировка замков
13520Подсветка во время движения в дневное время
13615Насос омывателя стекол
13710Включения аварийного питания
13810Управление двигателем, акселератором, АКПП
13910Левый дальний свет
14010Правый дальний свет
14110Фонарь заднего хода
14215Левый ближний свет
14315Правый ближний свет

Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве


Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.


Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.


Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком


Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.


Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

[ Скрыть ]

Место расположения, назначение и электросхема

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет ПП определяет номинал.

Расшифровка ПП от F1 до F36:

НомерНоминал, АНазначение
140Вентилятор, охлаждающий силовой агрегат
280ГУР
360Салонный блок ПП и реле
460Салонный блок ПП и реле
580Кондиционер, вспомогательный обогреватель
660Свечи для дизелей
730Насос АБС в гидравлическом блоке
820Клапаны АБС в гидравлическом блоке
920Узел для управления силовым агрегатом
1030Электромотор вентилятора печки
1120Стартерный выключатель
1240Электрическое реле системы зажигания
1320Обмотка на пусковом механизме
1440Правый обогрев лобового стекла
1530Реле электровентилятора охлаждающей системы
1640Левый обогрев лобового стекла
1730Управление складывающейся крышей
1830Устройство для усиления мощности
1910Управление системой АБС
2015Звуковой сигнал
2120Резервный обогреватель
2210Управление ГУРом
2330Электронасос омывателя фар
2415Дополнительный отопитель для авто с дизелем
2510Реле зажигания
2610АКПП
2710Муфта компрессора кондика
2810Свеча для дизеля
2910Управление климат-контролем
3030АКПП
3110Зарядка АКБ
3210АКПП
3310Датчики кислорода для моторов на бензине
3410Модуль зажигания, форсунки
3510РСМ, клапаны
3610РМС

Описание назначения реле Форд Фокус 2:

ОбозначениеНазначение
R1Включение запрета запуска (для некоторых моделей)
R2Звуковой сигнал
R3Фонари заднего хода (для некоторых моделей)
R5Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
R6Основное
R7Обогреватель лобового стекла
R8Зажигание
R9Омыватели фар
R10Вентилятор обогревателя
R11Компрессор кондиционера
R12Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
R13Стартер
R14Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

НомерНоминал, АНазначение
3710Левая лампа дальнего света
3810Правая лампа дальнего света
3920Предохранитель прикуривателя
4020Электродвигатель люка
4120Управление электрооборудованием пассажирской передней двери
427,5Электрообогрев зеркал заднего обзора
4310Электромодули
4410Колодка канала связи
4510ДХО, габаритные огни
4610Приборная панель, центральный блок ПП
4715Насос, жиклеры омывателя стекла
4820Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
4915
5020Очиститель лобового стекла
5115Бензонасос
5225Электрообогрев стекла сзади
537,5Стоп-сигнал, габариты с левой стороны
547,5Стоп-сигнал, габариты с правой стороны
5520Управление электрооборудованием водительской двери, система центрального замка
5620Система Кеу Fгее
5710Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
5815Управление музыкальной системой
5920Управляющий блок электрическим оборудованием прицепа
6015Левая лампа ближнего света
6115Правая лампа ближнего света
6220Электропривод регулирования водительского сиденья
6325Электрические подъемники стекла
64--
6510Управление подушками безопасности
667,5Выключатель осветительных приборов
6710Приборная панель
687,5Дополнительные компоненты приборки
6920Противотуманки
7010Электромодули
7110Внешнее освещение при движении днем
72--
737,5Подсветка номера
7415Фонари стопов
7510Управление двигателем
76--
7725Центральный замок
7815Задний стеклоочиститель
7915Электророзетка в багажнике
8010Таймер, отключающий подсветку салона
8120Управление правой задней дверью
8220Управление левой задней дверью
8310Управление аудиосистемой
8410Питание , фонари заднего хода
8510Модуль электрооборудования охлаждающей ситсемы
8620Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в салоне Форд Фокус:

НомерНоминал, АНазначение
10010Электромодули
10120Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
10210Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
10310Питание управляющих элементов наружного освещения от АКБ
10410Система экономии электрической ­энергии, подсветка освещения салона
10525Управление обогреванием стекла сзади
620Система безключевого управления
10710Питание от батарей щитка приборов, диагностика бортовой сети
1087,5Дополнительные элементы щитка приборов
10920Прикуриватель
11010Электропитание переключателя внешнего освещения
11115Бензонасос
11215Управляющий блок аудиосистемы
11310Лампы дневного внешнего освещения (подфар­ники)
11410Питание щитка приборов от генераторной силового агрегата
1157,5Питание управляющих элементов наружного освещения от генераторной установки
11620Противотуманки, фонари
1177,5Подсветка номер­а
11820Управление задней левой дверью
11915Гнездо для дополнительного электропитания в багажнике
11925Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
12020Управление задней правой дверью
12120Обогреватель сидений спереди
12210Управление подушками безопас­ности
1237,5Обогрев внешних зеркал заднего обозрения
1247,5Фонари габа­ритов, стоп-сигналы с левого борта машины
1257,5Габариты, стоп-сигналы с правого борта машины
12620Безключевая система управления
12725Электроподъем­ники стекла
128-Резерв
12920Очиститель лобового стекла
130-Резерв
13115Очиститель стекла сзади
13215Стоп-сигналы
13325Управление пассажирской дверью, реле, управляющее системой блокировки
13420Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
13520Подсветка при передвижении днем
13615Жиклеры, насос омывателя стекла
13710Динамик, включающий аварий­ное питание от батареи
13810Управляющий блок двигателем, педаль газа, АКПП
13910Правый осветительный прибор дальнего света
14010Левый осветительный прибор дальнего света
14110Электрический привод зеркал заднего вида, фонарь заднего хода
14215Правый осветительный прибор ближнего света
14315Левый осветительный прибор ближнего света

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

  1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Каждый автовладелец сталкивался с ситуацией, когда то или иное электрооборудование вдруг перестаёт работать. Первое, что нужно сделать в этом случае - проверить предохранители, отвечающие за работу устройства, вышедшего из строя. Если плавкая вставка на предохранителе перегорела, значит, пора произвести замену. Особенно часто это случается с предохранителями автомобильных прикуривателей. О том, как заменить такой предохранитель, мы и поговорим в этой статье.

Назначение и расположение устройства

В любом предохранителе есть вставка, которая легко перегорает при скачке напряжения. Этот скачок может возникнуть, к примеру, из-за короткого замыкания в электросети автомобиля. Из-за быстрого разрушения плавкой вставки потребители электроэнергии (в нашем случае - прикуриватели) остаются целы. Как правило, предохранители в современных легковых автомобилях объединяются в большие массивы, или блоки. Доступ к этим блокам водитель может получить из салона. Однако расположение предохранительных блоков зависит от модели автомобиля. Например, в современных автомобилях ВАЗ предохранительный блок располагается слева, под рулевой колонкой. Производители автомобилей БМВ (в частности, например, БМВ Е39) размещают блок предохранителей в потолке бардачка, и чтобы добраться до него, водителю придётся открутить пару болтов. В автомобиле Форд Фокус предохранители находятся под бардачком, за пластиковой крышкой. Об их замене и пойдёт речь.

Где находится предохранитель прикуривателя в автомобиле Форд Фокус

Узнать расположение этого предохранителя можно из инструкции по эксплуатации автомобиля. Там сказано, что это предохранитель жёлто-зелёного цвета под номером 109.

Фото из инструкции по эксплуатации машины

Стоит он в крайнем левом гнезде второго ряда предохранительного блока (если ряды считать снизу), а его номинал составляет 20 ампер.

Левый желтый предохранитель отвечает за прикуриватель

Понять, что предохранитель неисправен, очень просто: тонкая нить внутри него будет разорвана (а иногда и сам корпус предохранителя немного чернеет).

Вставка перебита

Как производится замена


Как видим, для замены предохранителя прикуривателя не требуется особых навыков. Всё, что нужно - это инструкция по эксплуатации автомобиля и плоскогубцы. Здесь же следует отметить, что приведённая выше инструкция пригодна только для новых автомобилей Форд Фокус, выпущенных после 2007 года. На старых машинах схема блока немного другая, и там предохранитель прикуривателя стоит в гнезде под номером 39, а не 109. Цвет у него такой же, номинал - те же 20 ампер. Аналогичным способом следует производить замену на любом другом автомобиле.

Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче - облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники - видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь. И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности - например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.

Где находится предохранитель прикуривателя

Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках - один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда - на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.

Рассмотрим два нетипичных примера расположения:

  • БМВ 5-й серии в кузове E39 - предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
  • ВАЗ-2108, -09 и -99 - предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.

Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.

Какого цвета и на сколько Ампер должен быть, чтобы заменить

Для прикуривателей обычно используются предохранители достаточно большого номинала - на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель, показано на фото.

Как поменять + видео замены на Форд Фокус

Процесс замены неисправного предохранителя совсем несложен - берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

Замена предохранителя - одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые. Рис.1 Автомобильные предохранители среднего размера

На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).

Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный
2A - серый
3A – фиолетовый
4A - розовый
5A - оранжевый-жёлтый
7,5A - коричневый

10A - красный
15A - голубой
20A - жёлтый
25A - белый
30A - зелёный
35A - светло-фиолетовый

40A - оранжевый
60A - голубой
70A - коричневый
80A - светло-жёлтый
100A - сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания. Рис.2 Рабочий предохранитель и сгоревший

В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе "бардачком").

Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку. Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под "бардачком" такого пинцета нет! Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.
Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1. Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)
AЦепьAЦепь
3710 Дальний свет фар, левая сторона62 20 Электропривод регулировки сиденья водителя
3810 Дальний свет фар, правая сторона6325 Электропривод стеклоподъемников
3920 Прикуриватель, задняя электрическая розетка64 - Не используется
4020 Электропривод вентиляционного люка6510Модуль подушек безопасности
4120 Модуль электрооборудования двери переднего пассажира667,5Выключатель освещения (питание от замка зажигания)
427,5 Электрообогреватель зеркал 67 10 Панель приборов (питание от замка зажигания), иммобилайзер двигателя
4310 Электронные модули (питание от аккумуляторной батареи)687,5Дополнительные элементы на панели приборов
4410 Колодка канала информационной связи6920Противотуманные фары/фонари
4510 Наружное освещение для движения в дневное время (стояночные фонари)7010Электронные модули (питание от замка зажигания)
4610 Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей71 10 Наружное освещение для движения в дневное время
4715 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя72 - Не используется
4820 Фары ближнего света, наружное освещение для движения в дневное время737,5 Фонарь освещения гос. регистрационного знака
4915 Выключатель освещения (питание от аккумуляторной батареи)7415Фонари стоп-сигналов
5020 Очиститель ветрового стекла7510Блок управления силовым агрегатом
5115 Топливный насос76- Не используется
5225 Электрообогреватель заднего стекла7725Реле системы централизованной блокировки замков
537,5 Стояночные/габаритные фонари, левая сторона кузова78 15 Очиститель заднего стекла
547,5 Стояночные/габаритные фонари, правая сторона кузова79 15Электрическая розетка в багажном отделении
5520 Система централизованной блокировки замков, модуль электрооборудования двери водителя8010 Таймер отключения освещения салона с целью экономии аккумулятора
5620 Система Кеу Егее8120Модуль электрооборудования двери (правой задней)
5710 Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи8220Модуль электрооборудования двери (левой задней)
5815 Модули аудиосистемы (питание от аккумуляторной батареи)8310Модули аудиосистемы (“Высокого класса”)
5920 Модуль управления электрооборудованием буксируемого прицепа8410Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
6015 Ближний свет фар (правая сторона)8510Блок электрооборудования системы охлаждения
6115 Ближний свет фар (левая сторона)8620Электрообогрев передних сидений

Предохранители на форд фокус 2: где находятся, замена

Авто → Форд Фокус 2

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.

Рис.1 Автомобильные предохранители среднего размера

  • На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
  • Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый 10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый 40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

Рис.2 Рабочий предохранитель и сгоревший

  1. В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
  2. Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.

Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!

Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.

Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.

Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:

Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1.

Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№AЦепь№AЦепь
3710 Дальний свет фар, левая сторона62 20 Электропривод регулировки сиденья водителя
3810 Дальний свет фар, правая сторона6325 Электропривод стеклоподъемников
3920 Прикуриватель, задняя электрическая розетка64 Не используется
4020 Электропривод вентиляционного люка6510Модуль подушек безопасности
4120 Модуль электрооборудования двери переднего пассажира667,5Выключатель освещения (питание от замка зажигания)
427,5 Электрообогреватель зеркал 67 10 Панель приборов (питание от замка зажигания), иммобилайзер двигателя
4310 Электронные модули (питание от аккумуляторной батареи)687,5Дополнительные элементы на панели приборов
4410 Колодка канала информационной связи6920Противотуманные фары/фонари
4510 Наружное освещение для движения в дневное время (стояночные фонари)7010Электронные модули (питание от замка зажигания)
4610 Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей71 10 Наружное освещение для движения в дневное время
4715 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя72 Не используется
4820 Фары ближнего света, наружное освещение для движения в дневное время737,5 Фонарь освещения гос. регистрационного знака
4915 Выключатель освещения (питание от аккумуляторной батареи)7415Фонари стоп-сигналов
5020 Очиститель ветрового стекла7510Блок управления силовым агрегатом
5115 Топливный насос76 Не используется
5225 Электрообогреватель заднего стекла7725Реле системы централизованной блокировки замков
537,5 Стояночные/габаритные фонари, левая сторона кузова78 15 Очиститель заднего стекла
547,5 Стояночные/габаритные фонари, правая сторона кузова79 15Электрическая розетка в багажном отделении
5520 Система централизованной блокировки замков, модуль электрооборудования двери водителя8010 Таймер отключения освещения салона с целью экономии аккумулятора
5620 Система Кеу Егее8120Модуль электрооборудования двери (правой задней)
5710 Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи8220Модуль электрооборудования двери (левой задней)
5815 Модули аудиосистемы (питание от аккумуляторной батареи)8310Модули аудиосистемы (“Высокого класса”)
5920 Модуль управления электрооборудованием буксируемого прицепа8410Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
6015 Ближний свет фар (правая сторона)8510Блок электрооборудования системы охлаждения
6115 Ближний свет фар (левая сторона)8620Электрообогрев передних сидений

По теме: Форд Фокус 2 дорестайл.

Источник: http://checosa.ru/automobili/ff2-01.htm

Описание блока предохранителей в Ford Focus 2

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Расположение и электросхема

Пинцет для замены (могут быть разных типов)

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

АмперНазначение предохранителя
140Вентилятор охлаждения мотора
280Рулевое управление
360ВБП № 1
460ВБП № 1
580Дополнительный обогреватель
660Свечи обогрева (лишь для авто с дизельными моторами)
730Противоблокировочная система, насос системы динамической стабилизации
820Противоблокировочная система, клапаны системы динамической стабилизации
920Узел управления двигателем
1030Вентилятор климатроника
1120Выключатель стартера и других приборов
1240Электрореле зажигания
1320Электрообмотка стартера
1440Обогрев правой стороны переднего стекла
1530Реле вентилятора
1640Обогрев левой стороны переднего стекла
1730Убирающаяся крыша
1830Усилитель мощности
1910Система ABS
2015Звуковой сигнал
2120Дополнительный нагреватель
2210Усилитель руля
2330Система омывания фар
2415Дополнительный обогреватель (для дизелей)
2510Зажигание
2615АКП
2710Муфта кондиционирования – компрессор
2810Свеча накаливания (лишь для авто с дизелем)
2910Раздельный климатроник
3030АКП
3110Зарядка аккумулятора
3210АКП
3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
3410Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

АмперНазначение предохранителя
10010Электромодули
10120Управления люком, откидной крышей, сидений
10210Отопитель, руль, фильтр, ДУ
10310Управления наружным освещением от аккумулятора
10410Электроэкономия
10525Обогрев стекла сзади
10620Управления без ключа
10710Питание приборов от батареи, бортдиагностика
1087,5Аудиосистема и навигация
10920Прикуриватель, электророзетка
11010Переключатель наружного освещения днем
11115Бензонасос
11215Аудиосистема (питание от аккумулятора)
11310Подфарники
11410Иммобилайзер
1157,5Внешний свет от генератора
11620Противотуманки
1177,5Освещения номера авто
11820Электрическое оборудования задней левой двери
11915Электропитание багажного отделения
11925Электропитание багажного отделения (авто с системой буксировки прицепа)
12020Электрическое оборудования задней правой двери
12120Подогрев сидений передние
12210Подушки безопасности
1237,5Электрический обогрев зеркал
1247,5Габариты, стопы (левая сторона)
1257,5Габариты, стопы (правая сторона)
12620Управление без ключа
12725Электростеклоподъемники
128Не применяется
12920Очиститель переднего стекла
130Не применяется
13115Очиститель заднего стекла
13225Стопы
13320Блокировка системы
13420Централизованная блокировка замков
13520Подсветка во время движения в дневное время
13615Насос омывателя стекол
13710Включения аварийного питания
13810Управление двигателем, акселератором, АКПП
13910Левый дальний свет
14010Правый дальний свет
14110Фонарь заднего хода
14215Левый ближний свет
14315Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салоне

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторыБлок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

 Загрузка …

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/ford/focus/blok-predohraniteley-avto/

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект.

Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание.

Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Блок предохранителей в салоне

  1. Предохранитель Сила тока, А Защищаемые цепи
  2. 100 10 Электронные модули (питание от замка зажигания)
  3. 101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
  4. 102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
  5. 103 10 Питание органов управления внешним освещением от аккумуляторной батареи
  6. 104 10 Система экономии электроэнергии, плафоны внутреннего освещения
  7. 105 25 Обогреватель заднего стекла
  8. 106 20 Система управления без ключа
  9. 107 10 Батарейное питание комбинации приборов, бортовая диагностика
  10. 108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
  11. 109 20 Прикуриватель, дополнительная электрическая розетка сзади
  12. 110 10 Питание переключателя системы наружного освещения в дневное время от генератора
  13. 111 15 Топливный насос (только варианты с бензиновым двигателем)
  14. 112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
  15. 113 10 Лампы наружного освещения в дневное время (подфарники)
  16. 114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
  17. 115 7,5 Питание органов управления внешним освещением от генератора
  18. 116 20 Противотуманные фары/фонари
  19. 117 7,5 Фонарь освещения номерного знака
  20. 118 20 Модуль электрооборудования двери (левой задней)
  21. 119 15 Дополнительное гнездо питания в багажном отделении
  22. 119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
  23. 120 20 Модуль электрооборудования двери (правой задней)
  24. 121 20 Электрообогрев передних сидений
  25. 122 10 Модуль подушки безопасности
  26. 123 7,5 Электрообогрев наружных зеркал заднего вида
  27. 124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
  28. 125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
  29. 126 20 Система управления без ключа 1
  30. 27 25 Электрические стеклоподъемники
  31. 128 — Не используется
  32. 129 20 Очиститель ветрового стекла
  33. 130 — Не используется
  34. 131 15 Очиститель заднего стекла
  35. 132 15 Стоп-сигналы
  36. 133 25 Реле центральной системы блокировки, модуль двери пассажира
  37. 134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
  38. 135 20 Подсветка при движении в светлое время
  39. 136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
  40. 137 10 Динамик включения аварийного батарейного питания
  41. 138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
  42. 139 10 Дальний свет фар, правая сторона
  43. 140 10 Дальний свет фар, левая сторона
  44. 141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
  45. 142 15 Ближний свет фар (правая сторона)
  46. 143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

  • С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
  • Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
  • F37 F140 10 Дальний свет фар (левая сторона)
  • F38 F139 10 Дальний свет фар (правая сторона)
  • F39 F109 20 Прикуриватель, задняя розетка
  • F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
  • F41 F106 20 не используется
  • F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
  • F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
  • F44 отсутствует
  • F45 F113 10 Система дневного света (стояночный свет)
  • F46 F107 10 Щиток приборов, OBD
  • F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
  • F48 F135 20 Подсветка при движении в светлое время
  • F49 F103 10 Органы управления освещением.
  • F50 F129 20 Стеклоочистители лобового стекла
  • F51 F111 15 Топливный насос
  • F52 F105 25 Обогрев заднего стекла
  • F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
  • F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
  • F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
  • F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
  • F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
  • F58 F112 15 Аудиоустройства, мобильный телефон
  • F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
  • F60 F142 15 Ближний свет фар (левая сторона)
  • F61 F143 15 Ближний свет фар (правая сторона)
  • F62 отсутствует
  • F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
  • F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности
  • F66 F115 7,5 Органы управления освещением.
  • F67 F114 10 Щиток приборов, противоугонная система
  • F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
  • F69 F116 20 Противотуманные фары, задний противотуманный фонарь
  • F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
  • F71 F110 10 Подсветка при движении в светлое время
  • F72 отсутствует
  • F73 F117 7,5 Фонари освещения регистрационного знака
  • F74 F132 15 Стоп-сигналы
  • F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
  • F76 F130 7,5 Модуль полного привода
  • F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
  • F78 F131 15 Задний стеклоочиститель
  • F79 отсутствует
  • F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
  • F81 F120 20 Модуль правой задней двери
  • F82 F118 20 Модуль левой задней двери
  • F83 отсутствует
  • F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
  • F85 отсутствует
  • F86 F121 20 Сиденья с обогревом

Источник: http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Таблица характеристик плавких предохранителей

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел.

Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).

Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

  1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Это интересно: Где находится разъем для диагностики форд фокус 2

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Поделитесь в соц.сетях:

Источник: https://razborov.net/ford/gde-nahoditsya-predohranitel-na-prikurivatel-ford-fokus-2-restayling.html

Блок предохранителей и реле Ford Focus 2

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто.

Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт.

Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

  1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
  2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

  • отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
  • есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
  • возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
  • поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
  • слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения.

При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств.

Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Типы предохранителей и их обозначения

На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100.

В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14.

Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении.

Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования.

Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.

Для правильного ремонта электрики учитывайте такой порядок действий:

  1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
  2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
  3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
  4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
  5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
  6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
  7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

  1. №- Ампер- Описание предохранителя1 — 40 — Электровентилятор охлаждения двигателя2 — 80 — Рулевое управление с усилителем3 — 60 — Внутренний блок предохранителей 14 — 60 — Внутренний блок предохранителей 25 — 80 — Вспомогательный отопитель6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)7 — 30 — Антиблокировочная система, насос системы динамической стабилизации8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации9 — 20 — Модуль управления силовым агрегатом (PCM)10 — 30 — Вентилятор системы климат-контроля11 — 20 — Выключатель зажигания (стартера и приборов)12 — 40 — Реле зажигания13 — 20 — Электрическая обмотка стартера14 — 40 — Обогрев лобового стекла, правая сторона15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 — 40 — Обогрев ветрового стекла, левая сторона17 — 30 — Складывающаяся крыша18 — 30 — Инвертирующий усилитель мощности19 — 10 — Модуль ABS20 — 15 — Звуковой сигнал21 — 20 — Вспомогательный отопитель22 — 10 — Модуль усилителя рулевого управления23 — 30 — Омыватели фар24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 — 10 — Реле зажигания26 — 15 — Автоматическая коробка передач27 — 10 — Муфта компрессора системы кондиционирования28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 — 10 — Система раздельного климат-контроля30 — 3 — PCM, автоматическая коробка передач31 — 10 — Интеллектуальная зарядка аккумуляторной батареи32 — 10 — Автоматическая коробка передач33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)34 — 10 — Форсунки, катушки зажигания35 — 10 — PCM, клапаны, электромагнитные клапаны
  2. 36 — 10 — PCM

Блок предохранителей в салоне Ford Focus 2 (рестайлинг):

  • №- Ампер- Описание предохранителя100 — 10 — Электронные модули (питание от замка зажигания)101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения105 — 25 — Обогреватель заднего стекла106 — 20 — Система управления без ключа107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора111 — 15 — Топливный насос (только варианты с бензиновым двигателем)112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)113 — 10 — Лампы наружного освещения в дневное время (подфарники)114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя115 — 7,5 — Питание органов управления внешним освещением от генератора116 — 20 — Противотуманные фары/фонари117 — 7,5 — Фонарь освещения номерного знака118 — 20 — Модуль электрооборудования двери (левой задней)119 — 15 — Дополнительное гнездо питания в багажном отделении119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 — 20 — Модуль электрооборудования двери (правой задней)121 — 20 — Электрообогрев передних сидений122 — 10 — Модуль подушки безопасности123- 7,5 — Электрообогрев наружных зеркал заднего вида124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 — 20 — Система управления без ключа127 — 25 — Электрические стеклоподъемники128 — — — Не используется129 — 20 — Очиститель ветрового стекла130 — — — Не используется131 — 15 — Очиститель заднего стекла132 — 15 — Стоп-сигналы133 — 25 — Реле центральной системы блокировки, модуль двери пассажира134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя135 — 20 — Подсветка при движении в светлое время136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 — 10 — Динамик включения аварийного батарейного питания138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 — 10 — Дальний свет фар, правая сторона140 — 10 — Дальний свет фар, левая сторона141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом142 — 15 — Ближний свет фар (правая сторона)
  • 143 — 15 — Ближний свет фар (левая сторона)

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций.

Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями.

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

Источник: https://jrepair.ru/remont-ford/blok-predokhranitelej-i-rele-ford-focus-2

Где находится предохранитель фары ближнего света Ford Focus 3. Где что у Авто?

Мне стало нужно выяснить, где находится предохранитель фары ближнего света Ford Фокус 3 в машине. Было трудно, но нашел, в этом видео вы разберетесь где расположен предохранитель фары ближнего света Ford Фокус 3.

Комментарии к теме где находится предохранитель фары ближнего света Ford Focus 3

Бахтияр

у тебя же 1,8? коробас еще живой? палец усиленный ставил?

Angel

G4FC 2008 г. за 140 т. км. родного ГРМ, натяжитель вышел только на 4 зубца 🙂

Берлин

Знающие люди, скажите, при установке ремня грм можно погнуть впускные клапана в 4м цилиндре? 'Слесарь' говорит, что его вины нет. Так все и было и ссылается на вытянутый ремень, который он менял. Хотя по состоянию ремень примерно с таким же износом как на видео. Сейчас получается, что ремонт гбц мне светит. И еще вопрос про планку фиксирующую распредвал она должна легко вставляться или с усилием типа дожать (заправить) отверткой? У меня Zetec 1.6, 2000гв. Пробег 322т

Арстан

Ещё бывает датчик давления топлива в арматуре, и датчик напряжения аккума, чтобы правильной длительностью открывания фарсунок регулировать нужное кол-во впрыскиваемого топлива. Также бывает датчик температуры выхлопных газов, для защиты выхлопной системы и коррекции топливо-воздушной смеси. Есть ещё датчики уровня масла и охлаждающей жидкости, это так, к слову.

Каро

И еще как правельно снять переднию крышку что бы по новому на нести новый герметик.

Алеша

Сделай заставку потише.

Едил

Как всегда всё четка чисто и порядок рад за тебя

Kera

Эксперт Прежде чем сюда войти, подумайте: А нужны ли вы здесь??? 😉 Всё сложное просто. Просто некоторым (Экпертам;) не хватает Ума чтобы пользоваться Мозгом:)

Sevy

Да уж!! Многое в форде через задницу,Фильтр салона поменять-тоже нужно изогнутся,

Kelsy

чел ты слял антифриз токо з радиатора!А ты наверное незнаеш(л)что антифриз есть и в блоке мотора там приблизительно 3-4л!там болт по средине мотора есть маленький!неумееш менять не меняй!я на авто-сервесе работаю и етим занимаюсь!учись студент!

Гайдар

У тебя какой мотор? Сегодня зашёл в магаз. Хутченсон как у тебя 6800 на двух литровый! Я в шоке

Жолдас

Парень молодец, все по делу аккуратно.

Тана

Спасибо братка благодаря тв.видео моя Альмера теперь литает)

Токмак

Здраствуйте у мен дергается с 1 на 2 и с 3 на 4 и АТ горит

Бей

обычным в аптеке промыть можно или нет?спрашивали же..или именно муравьиным?

Рута Самоделкова

Можно открутить генератор, поставить новый ремень и ставим обратно генератор, вся процедура

Баринев Бакай

Зачетно. Я тоже меняю один раз сам, второй дилер на ТО. Один раз в год недостаточно. Засоряется. Зимой не греет и воняет. После замены эффективность восстановлена. Всем удачи.

Вейс

Геморный форд фокус-2

Зевс

мне понравилось..ща поеду ... машину и к вам..вы пистатые..даже убераетесь после кузовного ремонта

Печеник Рахи

У меня тоже фокус, только не знаю какой номер...

Riley

Вы в каком городе? Как к вам попасть?

Assefa

Друзья! Если видео вам понравилось, если оно было полезно, огромная просьба - напишите любой комментарий! Ведь если было полезно вам, значит будет полезно другим, а продвижение видео зависит от вашей активности (лайки, комментарии). Если видео вам не понравилось, если оператор алкаш с трясущимися руками, которые растут не из того места, а снято все на калькулятор и вообще время зря потратили - тоже пишите коммент! Нам важна обратная связь!) Спасибо за просмотр!

Page not found - автомануал заказ автокниг с доставкой в любую точку мира

НАШИ ПАРТНЕРЫ:

Любой современный легковой или грузовой автомобиль можно обслуживать и ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля. Итальянские автомобили – Fiat (Фиат) Alfa Romeo (Альфа Ромео) Lancia (Лянча) Ferrari (Феррари) Mazerati (Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины – Peugout (Пежо), Renault (Рено) и Citroen (Ситроен). Немецкие машины сложные. Особенно это относится к Mercedes Benz (Мерседес Бенц), BMW (БМВ), Audi (Ауди) и Porsche (Порш), в чуть меньшей - к Volkswagen (Фольксваген) и Opel (Опель). Следующую большую группу, обособленную по конструктивным признакам составляют американские производители- Chrysler, Jeep, Plymouth, Dodge, Eagle, Chevrolet, GMC, Cadillac, Pontiac, Oldsmobile, Ford, Mercury, Lincoln. Из Корейских фирм следует отметить Hyundai/Kia, GM-DAT (Daewoo), SsangYong.

Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота), Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу), Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан). Ну, а машины, выпущенные под японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.



Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь значительно сложнее в обслуживании и ремонте.

что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг. представленных здесь же

Автомануал - от англ. manual - руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.

Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.

Предохранители и реле Ford Focus

Расположение предохранителей и реле Ford Focus 2

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Мощные потребители тока подключены через реле

Рис. 1 . Номера предохранителей и реле в монтажном блоке, расположенном в салоне

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

Номер предохранителей или реле (сила тока) Цвет предохранителя Назначение предохранителя или реле

37 (10 А) Красный Дальний свет левой фары

38 (10 А) Красный Дальний свет правой фары

39 (20 А) Желтый Прикуриватель

40 (20 А) Желтый Электропривод вентиляционного люка крыши

41 (20 А) Желтый Модуль электрооборудования двери переднего пассажира

42 (7.5 А) Коричневый Электрообогрев зеркал

43 (10 А) Красный Электронные модули (питание от аккумуляторной батареи)

44 (10А) Красный Разъем шины передачи данных

45 (10 А) Красный Наружное освещение для движения в дневное время (стояночные огни)

46 (10А) Красный Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей

47 (15 А) Синий Стеклоомыватель, электрообогрев жиклеров стеклоомывателя

48(20 А) Желтый Ближний свет фар, наружное освещение для движения в дневное время

49 (15 А) Синий Выключатель освещения (питание от аккумуляторной батареи)

50 (20 А) Желтый Стеклоочиститель ветрового окна

51 (15А) Синий Топливный насос

52 (25 А) Серый Электрообогрев заднего стекла

53 (7,5 А) Коричневый Стояночные и габаритные огни левого борта

54 (7,5 А) Коричневый Стояночные и габаритные огни правого борта

55 (20 А) Желтый Система центральной блокировки замков, модуль электрооборудования двери водителя

56 (20 А) Желтый Система Key Free*

57 (10А) Красный Датчик степени разряда аккумуляторной батареи*

58 (15 А) Синий Модули аудиосистемы (питание от аккумуляторной батареи)

59 (25 А) Серый Модуль управления электрооборудованием прицепа*, электрическая ро­зетка в багажном отделении

60 (15 А) Синий Ближний свет правой фары

61 (15А) Синий Ближний свет левой фары

62 (20А) Желтый Электропривод регулировок сиденья водителя*

63 (25 А) Серый Электропривод стеклоподъемников

64 Не используется

65 (10 А) Красный ЭБУ подушек безопасности

66 (7,5 А) Коричневый Выключатель освещения (питание от выключателя зажигания)

67 (10 А) Красный Панель приборов (питание от выключателя зажигания), иммобилизатор

68 (7,5 А) Коричневый Дополнительные элементы панели приборов

69 (2QA)  Желтый  Противотуманные фары*, противотуманные фонари

70 (10 А) Красный Электронные модули (питание от замка зажигания)

71 (10А) Красный Наружное освещение для движения в дневное время

72 Не используется

73 (7,5 А) Коричневый Фонари освещения номерного знака

74 (15 А) Синий Стоп-сигналы

75 (10 А) Красный Электронный блок управления двигателем

76 ─ Не используется

77 (25 А) ─ Реле системы центральной блокировки замков

78 (15 А) Синий Стеклоочиститель двери задка

79 (15 А) Синий Электропривод складывания зеркал*

80 (10А) Красный Таймер автоматического отключения освещения салона

81 (20 А) Желтый Модуль электрооборудования правой задней двери

82(20 А) Желтый Модуль электрооборудования левой задней двери

83 (10А) Красный Модули аудиосистемы

84(10А) Красный Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания

85 Не используется

86(20А) Желтый Электрообогрев передних сидений

К1 Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида

К4 Реле топливного насоса

 Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны.

Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Рис. 2 . Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве

*При их наличии.

Номер предохранителя или реле (сила тока) Цвет предохранителя Назначение предохранителя или реле

1 (50 А) Красный  Электровентилятор системы охлаждения двигателя

2 Не используется

3(60 А) Желтый Центральный блок плавких предохранителей, реле зажигания

4 (60 А) Желтый    Центральный блок плавких предохранителей, реле зажигания

5 Не используется

6 Не используется

7 (30 А) Красный Система ABS/ESP*

8 (20 А) Синий Система ABS/ESP'

9 (20 А) Синий Электронный блок управления двигателем

10(30 А) Красный Вентилятор отопителя

11 (20 А) Синий Выключатель (замок) зажигания, центральный замок

12 (40А) Зеленый Центральный блок плавких предохранителей, реле зажигания

13 (20 А) Синий Стартер

14 (40 А) Зеленый Электрообогрев ветрового стекла

15 Не используется

16 (40 А) Зеленый Электрообогрев ветрового стекла

19 (10А) Красный Система ABS/ESP*

20 (15А) Синий Звуковой сигнал

21 Не используется

22 Не используется

23 (30 А) Серый Омыватель фар*

24 Не используется

25 (10А) Красный Центральный блок плавких предохранителей, реле зажигания

26 (10А) Красный Автоматическая коробка передач

27 (10 А) Красный Кондиционер*

28 Не используется

29 (10 А) Красный Дополнительные элементы панели приборов

30 (10А) Красный Электронный блок управления двигателем

31 (10А) Красный Система управления разрядом аккумуляторной батареи

32 (10 А) Красный Датчики концентрации кислорода

33 (10А) Красный Датчики концентрации кислорода

34 (10 А) Красный Форсунки, катушки зажигания

35 (10А) Красный Система управления двигателем

36 (10 А) Красный Электронный блок управления двигателем

R2 Реле звукового сигнала

R7 Реле электрообогревателя ветрового стекла

R8 Реле зажигания

R10 Реле вентилятора отопителя

R11 Реле кондиционера*

R13 Реле стартера

R14 Реле системы управления двигателем

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2, крышка монтажного блока снята).

В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа и опустите монтажный блок вниз.

Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.

При поисках неисправности просмотрите указанные в табл. 1 цепи, которые защищает данный предохранитель.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась).

Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей.

Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.

Установите детали в порядке, обратном снятию.

Ford Focus Проблемы с фарами - часть 1

Владельцы Ford Focus сообщили о 45 проблемы, связанные с фарами (в категории внешнего освещения). Ниже перечислены проблемы, о которых сообщалось в последнее время. Также, пожалуйста, ознакомьтесь с статистика и анализ надежности Ford Focus, основанный на всех проблемах, обнаруженных в Focus.

Проблема с фарами Форд Фокус 2017 года 1

Дата отказа: 10.11.2020

~ tl- контактному лицу принадлежит Ford Focus 2017 года выпуска.По словам собеседника, она заметила, что передняя фара со стороны водителя перегорела. Контакт сообщил, что не загоралась сигнальная лампа. Автомобиль пока не диагностировался и не ремонтировался. С дилером не связались. Производитель не был проинформирован о неисправности. Пробег до отказа составил примерно 733. Др.

См. все проблемы Ford Focus 2017 года.

Проблема с фарами Ford Focus 2016 г. 2

Дата отказа: 04.07.2020

Моя фара со стороны водителя продолжала гаснуть, и, как выяснилось, плавится провод розетки к ближнему свету, из-за чего моя фара не работает.Заменил сейчас он опять тает боюсь что то с проводкой что то не так.

См. все проблемы форд фокус 2016 года.

Проблема с фарами Ford Focus 2016 г. 3

Дата отказа: 07.08.2019

У этого контакта есть Ford Focus 2016 года выпуска. В течение последних двух лет владения автомобилем были заменены трансмиссия, ступичный подшипник и бак водяного охлаждения. Также были залиты водой и заменены фары.Ремонт производился на метро Ford (9000 NW 7th Ave, Miami, FL 33150, (305) 751-9711) каждый раз по гарантии. С производителем связались и предоставили номер дела: cas2209312, но решение не было предоставлено. Контактное лицо обратилось в офис генерального прокурора Флориды за консультацией по лимонному праву. Пробег до отказа составил 50 500.

Проблема с фарами Ford Focus 2014 г. 4

Дата отказа: 21.06.2019

Фара со стороны пассажира гаснет.Даже после замены фар ближний свет работать не будет. Все предохранители проверены и работают исправно.

См. все проблемы форд фокус 2014 года.

Проблема с фарами Ford Focus 2016 г. 5

Дата отказа: 05.06.2019

У этого контакта есть Ford Focus 2016 года выпуска. Контакт сообщил, что ночью фары были тусклыми из-за отслаивания ламината. Контактное лицо позвонило в autofair Ford в Манчестере по телефону 603-634-100 (расположено по адресу 1475 s Willow St, Manchester, nh 03103) и было проинформировано, что срок гарантии истек.Производитель был уведомлен о неисправности и заявил, что срок гарантии истек. Автомобиль не был починен. Пробег до отказа составил около 46000.

Проблема с фарами Ford Focus 2012 г. 6

Дата отказа: 01.05.2019

Не работала фара с правой стороны. Сообщение об ошибке было провалом ближнего света. Мне заменили розетку три недели назад. Фара проработала около двух недель.

См. все проблемы форд фокус 2012 года.

Проблема с фарами Ford Focus 2012 г. 7

Дата отказа: 31.03.2019

Патрон корпуса фары расплавился в ноябре 2018 года, что привело к выходу лампы из строя и замене корпуса. После замены патрона и лампочки произошло то же самое (31 марта 2019 г.). Фара непригодна для использования без полной замены корпуса и лампы. Есть страх возгорания.

Проблема с фарами Форд Фокус 2018 года 8

Дата отказа: 23.01.2019

Неисправность обслуживания фар.Вы теряете питание фар, и ваш брелок не регистрируется. Это означает, что вы можете просто сесть в машину без ключей и поехать. Также машина отключается во время движения.

См. все проблемы Ford Focus 2018.

Проблема с фарами Ford Focus 2012 г. 9

Дата отказа: 15.01.2019

Отзыв Таката. Сначала перестали работать фары без возможности исправить. Они случайно отключаются ночью во время движения.Далее машина закроется и отключится во время движения. Автомобиль больше не заводится. Все инциденты произошли на шоссе в валдосте, грузия.

Проблема с фарами Ford Focus 2014 г. 10

Дата отказа: 29.11.2018

Форд Фокус 2014 года выпуска. Потребитель пишет о нескольких отзывах о безопасности, полученных на автомобиле после покупки. Потребитель заявил, что трансмиссия проскальзывает при движении в гору с включенным круиз-контролем, фары выключаются, а двигатель стучит.

Проблема с фарами Ford Focus 2016 г. 11

Дата отказа: 01.02.2018

Каждый раз, когда идет дождь, я продолжаю заливать фары водой, теперь правые дневные ходовые огни не горят, а левая гаснет. Дневной пробег погас 12.10.2018 г. примерно 18.02.2018 в фары попала вода. Пришлось брать на мою машину модуль бензонасоса, они что на гарантии Форд сказал, что фары не накрыты.В фарах нет трещин, автор сервиса сказал, что уплотнения должны быть плохими для меня, это звучит так, как будто это дефект уплотнений, это также угроза безопасности, учитывая, что моей машине всего 2016 года 2 года, этого не должно быть происходит.

Проблема с фарами Ford Focus 2012 г. 12

Дата отказа: 24.01.2018

Лампа ближнего света (фары ближнего света) перегорает в среднем каждые три-четыре месяца. Мы заменяли указанные лампы (как левый, так и правый ближний свет) по крайней мере шесть раз в течение примерно двух с лишним лет владения указанным автомобилем.Последнее событие, среда, 24 января 2018 г.

Проблема с фарами Ford Focus 2001 г. 13

Дата отказа: 23.01.2018

У этого контакта есть Ford Focus 2001 года выпуска. При движении на разных скоростях в ночное время фары ближнего и дальнего света не горели ярко. Предупреждающие индикаторы не горели. Автомобиль был доставлен в метро Ford of Madison (5422 Wayne Terrace, Madison, WI 53718, (608) 246-3600), но не был диагностирован.Производитель не был уведомлен о неисправности. Пробег до отказа составил 130 000.

См. все проблемы с форд фокус 2001 года.

Проблема с фарами Ford Focus 2012 г. 14

Дата отказа: 02.12.2017

У левой боковой фары периодически возникает проблема, когда она работает и не работает. Поменял лампочку, и проблема все еще возникает. Обнаруженная вилка в жгуте проводов, идущем к лампочке, выглядит потрескавшейся.Лампа тестирует нормально. По данным дилерского центра, у этого автомобиля не было никаких повреждений, связанных с фарами. Автомобиль неисправен в ближнем свете.

Проблема с фарами Ford Focus 2003 г. 15

Дата отказа: 14.10.2017

Из-за плохой конструкции лампа расплавила окружающий блок фары, что привело к замене всего блока.

См. все проблемы Ford Focus 2003 года выпуска.

Проблема с фарами Ford Focus 2016 г. 16

Дата отказа: 13.12.2016

13.12.2016 я принес свой Ford Focus 2016 дилеру, потому что система автоматического освещения фар включается, когда я чувствую, что это также влияет на освещение экрана навигации, он включается и переходит в ночной режим, и сказали, что они исправят неисправность. проблема, затем 17.04.19. Я вернул его дилеру для решения той же проблемы, они сказали, что снова решают проблему, и теперь, март 2021 г., у меня снова та же проблема, что-то происходит.

Проблема с фарами Ford Focus 2016 г. 17

Дата отказа: 18.05.2016

Контактное лицо владеет Ford Focus 2016 года выпуска. Контактное лицо обратило внимание на то, что фары на автомобиле не горят достаточно ярко. Дилер заявил, что они не могут устранить неисправность фары. Пробег до отказа составил 188.

Проблема с фарами Ford Focus 2011 г. 18

Дата отказа: 05.02.2016

Водительские фары ближнего света не работают из-за неисправности блока предохранителей под панелью управления / Smart Juction Box.

См. все проблемы форд фокус 2011 года.

Проблема с фарами Ford Focus 2000 года выпуска 19

Дата отказа: 06.05.2015

Я ехал, и мои фары и внутреннее освещение начали мигать, загорелась лампа проверки двигателя, а затем машина просто перестала работать через 10 минут. Я смог завести машину и вернуться домой. У меня была эта машина (Ford Focus 2000 года) на Прошло чуть больше года, место, где я купил его, не сообщало мне о каких-либо проблемах, но у меня были проблемы все время, и они только ухудшались Я поставил на него генератор и поменял пару проводов, которые были расплавлены, но это не помогло! Я боюсь водить машину сейчас, особенно с моим 2-летним ребенком со мной, эта машина небезопасна для вождения !!!.

См. все проблемы Ford Focus 2000 года выпуска.

Проблема с фарами Ford Focus 2012 г. 20

Дата отказа: 21.08.2014

Я свернул на двухполосную улицу (по одной в каждую сторону). Встречное движение остановили на красный свет. Внедорожник выехал со стоянки между двумя машинами, ожидая, когда загорится зеленый свет, и попытался пересечь мою полосу, но вместо этого врезался в мою машину. Я езжу на Ford Focus, маленькой машине.Меня ударили о переднее крыло и дверь со стороны водителя. Переднее крыло и зеркало со стороны водителя полностью оторваны от машины. Была повреждена передняя шина со стороны водителя, и что-то погнулось, так что шину больше нельзя было установить в прямом положении. Капот был погнут, а водительская фара свисала с машины. Внутренняя часть колодца для ног со стороны водителя прогнулась внутрь и ударилась мне по ногам. В водительскую дверь ударили так сильно, что дверь не открывалась, и мне пришлось распутать ноги и выйти из машины со стороны пассажира.В мою крошечную машину сбил внедорожник, который «нажал на педаль газа», пытаясь проехать передо мной, но вместо этого ударил дверь со стороны водителя. Моя машина сильно пострадала, но подушка безопасности так и не сработала. Я слышал о срабатывании подушек безопасности, когда кто-то едва ударил что-то своим бампером, но я получил удар прямо в дверь на приличной скорости автомобилем в два раза больше моего, и моя подушка безопасности не сработала. Ни переднюю подушку безопасности, ни подушку безопасности при боковом ударе. Я должен поверить, что это какой-то дефект.

Проблема с фарами Ford Focus 2013 г. 21

Дата отказа: 31.10.2012

Когда вы включаете фары или дворники переднего стекла, приборная панель становится "очень тусклой". Когда фары выключены, все индикаторы становятся ярче. Из-за этого очень сложно водить машину и видеть спидометр в дневное время. Я хотел бы ехать с включенными ходовыми огнями во время поездок днем.Но при дневном свете приборы тускнеют, поэтому мы путешествуем с выключенными ходовыми огнями. Наш местный дилер Ford говорит, что они так сконструированы в настоящее время. У местного дилера нет «исправления». . . . Это проблема безопасности для меня и моей жены.

См. все проблемы форд фокус 2013 года.

Проблема с фарами Ford Focus 2000 года выпуска 22

Дата отказа: 24.02.2012

Пластиковая изоляция электрического разъема, соединяющего лампу правой фары с проводкой, перегрелась, расплавилась и вызвала тлеющий огонь, что привело к повреждению отложений дыма в блоке фары.Огонь локализовался в корпусе фары.

Проблема с фарами Ford Focus 2006 г. 23

Дата отказа: 26.10.2010

Предохранитель на моей приборной панели и ночных бегунах перегорел и заменил предохранитель примерно 4 или 5 раз, затем загорелась проводка, которая была 6 месяцев назад, была починена, и теперь мои огни приборной панели и ночных бегунов перестали работать, снова заменили предохранитель, и они все еще не работают, и я не могу сдвинуть переключатель, эта машина больше не безопасна, и мне нужна безопасная машина для моей дочери и меня.

См. все проблемы Форд Фокус 2006 года.

Проблема с фарами Ford Focus 2001 г. 24

Дата отказа: 28.09.2010

Контактное лицо владеет Ford Focus 2001 года выпуска. Контакт заявил, что, двигаясь со скоростью примерно 25 миль в час и делая левый поворот, он услышал шум. Автомобиль был осмотрен дилером, который заявил, что левые задние винтовые пружины сломались. Автомобиль был отремонтирован. Контактное лицо также заявило, что возникла проблема с линзами фар, которые со временем запотели.Дилер заявил, что из-за проблемы они сменили производителя фар. Пробег до отказа составил примерно 81800 км. Обновлено 19.01.2010 обновлено 25.03 / jb.

Проблема с фарами Ford Focus 2004 г. 25

Дата отказа: 01.12.2009

2004 Focus ZWT 1. Потеря функции парковки переднего стеклоочистителя! 2. Потеря функции фары / дополнительной лампы! произошло в 2 отдельных инцидентах в течение 2009 года.

См. все проблемы Ford Focus 2004 года выпуска.

Проблема с фарами Ford Focus 2000 года выпуска 26

Дата отказа: 16.03.2009

У нас есть Ford Focus zx3 2000 года выпуска, и правая пассажирская фара неисправна. Похоже, на нем есть окисление, но после попытки очистить фару мы не можем этого сделать. . После большого количества наблюдений за Ford Focus мы заметили, что все они имеют одну и ту же проблему. Есть ли для этого отзыв? пожалуйста, дайте нам знать.

Проблема с фарами Ford Focus 2001 г. 27

Дата отказа: 20.02.2008

Моя фара выпала из корпуса и оплавила корпус вокруг себя.В результате он больше не работает. . . . Никаких событий, приведших к выходу из строя этой детали, не было. Я бы не знал, почему сама лампа просто выпала из корпуса. Я спросил, был ли отзыв об этом, но местное представительство Ford мне отказало, но вы не можете доверять тому, что они говорят, потому что они сказали мне много лет назад, что не было отзыва о моем топливном насосе, и они были, они просто грубые там.

Проблема с фарами Ford Focus 2000 года выпуска 28

Дата отказа: 10.09.2007

Фары Ford Focus очень тусклые, ближний свет, одна сторона ближнего света и противоположная сторона дальнего света.При переключении на дальний свет происходит то же самое, только наоборот. Внутренняя проводка фары кажется слишком малой для тока, протекающего по проводке. Вы можете видеть, что проводка устала. Заменил переключатель дальнего света и тумблер включения / выключения безрезультатно. Проверил мощность и заземление безрезультатно. Кажется, у Форда проблемы с электричеством в этих машинах.

Проблема с фарами Ford Focus 2007 г. 29

Дата отказа: 01.09.2007

В автомобиле, который у нас был, были заменены фары семь раз, и компания отказывается говорить с нами по этому поводу.

См. все проблемы Ford Focus 2007 года выпуска.

Проблема с фарами Ford Focus 2007 г. 30

Дата отказа: 21.11.2006

Я купил этот автомобиль совершенно новым, и за два года владения им меняли фары восемь раз.

Проблема с фарами Ford Focus 2003 г. 31

Дата отказа: 08.10.2006

После того, как я проехал на моем Ford Focus 5xw 2003 года выпуска (5-дверный хэтчбек), несмотря на сильный дождь на шоссе, на следующий день я заметил, что один головной светильник и один противотуманный свет не горят.После расследования причины. Моя противотуманная фара просто нормально перегорела. Но головной свет на стороне водителя при замене лампы заметил, что все три нейлоновые крышки разъемов для каждого из трех проводов расплавились? поменял фары как установил то же самое произошло и с фарами со стороны пассажира? при замене ламп теперь установлены водители, сторона все равно не светится, только пассажиры. В нормальном режиме на фару со стороны водителя не подается питание. Он будет светиться только при включенном освещении.Что касается оплавления крышек электрических разъемов, я уверен, что это ненормальная работа. ? Я все еще разбираюсь, откуда происходит потеря мощности и почему расплавилась изоляция на разъемах обеих фар? fyi.

Проблема с фарами Ford Focus 2001 г. 32

Дата отказа: 17.05.2006

Линзы фар стали непрозрачными, и ночью их становится очень трудно видеть. Это могло привести к аварии.

Проблема с фарами Ford Focus 2005 г. 33

Дата отказа: 17.07.2005

Форд Фокус 2005 года выпуска.Потребитель заявил, что решетка и фары неуместны. Когда автомобиль был доставлен в автосалон, они не были уверены, смогут ли они решить проблему. Представительство внесло коррективы, но покупатель не посчитал, что это было исправлено должным образом. Потребитель заявил, что только половина фары в сборе может быть приведена в соответствие. Ему сказали, что опорная панель радиатора установлена ​​в неправильном положении. Форд заявил, что автомобиль был построен в пределах допуска. Это не должно влиять на какие-либо компоненты безопасности.Когда потребитель попросил об этом в письменной форме, он не был уверен в себе. Потребитель заявил, что капот расположен слишком низко у крыла возле правой стойки, потребитель заявил, что не было никаких проблем до обслуживания автомобиля.

См. все проблемы Ford Focus 2005 года выпуска.

Проблема с фарами Ford Focus 2000 года выпуска 34

Дата отказа: 03.04.2004

Это дерьмовая машина, я могу только надеяться на лучшее в следующие несколько лет, поскольку я расплатился за эту чертову вещь.Форд Фокус 2000 года выпуска. Топливный насос вышел из строя и был заменен в дилерском центре, который в свою очередь отказался вернуть полный бак бензина, который, как я думал, у меня (я залил этим утром и принес его прямо туда) еще одна неисправность ??? мол привез на 1/4 бака ???? машина все еще бормочет !!!! что за черт. Также >>>>> краска ужасно слезает с багажника. Моя машина скоро станет зеленой. Опять же, дилер даже не отвечает на телефонные звонки, потому что у меня нет гарантии (как будто километры езды на самом деле имеют какое-либо отношение к отслаиванию краски), влага в передней фаре никогда не уходит.И, честно говоря, мне не хочется менять роторы и колодки каждые 15000 км !!!! Чеви, вот и я !.

Проблема с фарами Ford Focus 2003 г. 35

Дата отказа: 15.11.2003

Неисправны фары при движении ночью. Автомобиль неоднократно доставлялся к дилеру, но проблема не решалась.


Как найти предохранитель ксенона на Ford Focus

Когда фара на вашем Ford Focus перестает работать автоматически, мы начинаем с замены ксеноновой лампы.Однако бывает, что этого недостаточно, сбой сохраняется. Не забудьте проверить, исправен ли предохранитель ксенона на вашем Ford Focus.

Необходимо иметь фары, которые работают должным образом, потому что они позволяют нам видеть ночью, но также они позволяют нам сигнализировать о нашем присутствии. Действительно, когда у вас только одна фара из двух, в этом случае вас могут принять за двухколесный автомобиль и, следовательно, рисковать столкновением. По этой причине, если вы едете с неработающей фарой, вам может быть назначен штраф в размере в размере 68 евро.

Чтобы помочь вам, мы начнем с объяснения вам , что такое ксеноновая лампа , затем , что такое ксеноновый предохранитель на вашем Ford Focus и, наконец, , как найти ксеноновый предохранитель на вашем Ford Focus . Если вам интересно, мы также расскажем вам , как заменить ксеноновый предохранитель на вашем Ford Focus

1- Что такое ксеноновая лампа на Ford Focus

1.1- Что такое ксенон

Редкий газ под названием ксенон получают от перегонка воздуха. Ксенон восстанавливается, а затем излучается в оптике.Затем благодаря сильному электрическому току, который проходит между 2 электродами и, таким образом, создает свет.

1.2- Преимущества и недостатки ксеноновой лампы


Преимущества и недостатки ксеноновых фар моего Ford Focus
Преимущества вашего Ford Focus Недостатки вашего Ford Focus
  • Мощный и обеспечивающий лучший световой диапазон
  • Немного голубовато-белый свет, близкий к дневному свету
  • Длительный срок службы ~ 3000 часов
  • Потребляйте меньше энергии
  • Стоимость установки больше
  • ослепления
  • Требуется шайба проектора
  • Требуется стабилизатор / выравниватель дифферента

1.3- Предупреждение относительно комплектов ксенона на Ford Focus

Это правда, что ксеноновые фары делают ваш Ford Focus моложе. Вот почему многие люди хотят установить ксеноновый комплект на свой автомобиль, даже если это устройство изначально не планировалось.

1.3.1- Установка ксенонового комплекта опасна

Мы не рекомендуем выполнять эту установку на вашем Ford Focus. Как объяснялось ранее, для создания света ксенон должен получить высокую электрическую интенсивность. Так что процедура становится рискованной, если вы не специалист.

1.3.2- Риск для электрической системы вашего Ford Focus

Но также это может привести к повреждению электрической системы вашего Ford Focus, поскольку он не предназначен для такой работы. Вы могли оказаться в проигрыше.

1.3.3- Незаконная установка в вашем Ford Focus

В конечном итоге вы должны знать, что некоторые комплекты оказываются незаконными, потому что без проверки специалистом и ненадлежащей конструкции ксеноновые фары, скорее всего, ослепят проезжающих мимо водителей. ты.Так что это представляет реальную опасность. Действительно, автомобили с ксеноновыми фарами имеют стабилизаторы , также называемые пластинчатыми корректорами . Они позволяют автоматически регулировать высоту светового луча, чтобы избежать ослепления.

Наконец, ксеноновые фары не являются источниками тепла, в отличие от галогенов. Поэтому они должны быть снабжены шайбой для проектора . Это гарантирует, что фары не будут заблокированы морозом или снегом в плохую погоду.

2- Для чего нужен ксеноновый предохранитель на вашем Ford Focus

2.1- Что такое предохранитель

Предохранитель на вашем Ford Focus выполняет ту же функцию, что и предохранитель в вашем доме, его цель - проверить электрическую систему вашего автомобиля. Для этого в нескольких местах электрической цепи подключаются предохранители, и ток будет пересекать их по токопроводящей нити.

Если в этом случае ток будет слишком большим, предохранитель выйдет из строя, чтобы остановить прохождение электрического тока. В противном случае может возникнуть электрический пожар из-за перегрева вашего Ford Focus.

2.2- Как узнать, поврежден ли ксеноновый предохранитель на моем Ford Focus

Теперь, как узнать, поврежден ли ксеноновый предохранитель? Это очень просто, потому что все предохранители собраны в блоке предохранителей внутри вашего Ford Focus. Все, что вам нужно сделать, это удалить его и проверить состояние провода с помощью прозрачной части. если он сломан, значит, произошел перегрев электрической цепи.

3- Как найти предохранитель ксенона в вашем Ford Focus

3.1- Найдите блоки предохранителей в моем Ford Focus

Чтобы найти этот знаменитый блок предохранителей в вашем Ford Focus, мы рекомендуем вам обратиться к руководству по Ford Focus, чтобы получить точное место.Обычно он находится под капотом в передней части автомобиля. Это связано с тем, что предохранители должны располагаться рядом с электрической системой, которая обычно расположена ближе к батарее.

3.2- Найдите предохранитель ксенона

Итак, когда вы заметили эту коробку в своем Ford Focus, откройте ее, для этого вам просто нужно отстегнуть фиксаторы по бокам. Когда крышка будет снята, вы сможете увидеть схему предохранителей внутри крышки. Это сообщит вам местонахождение предохранителя ксенона.Если это недостаточно ясно, вы также можете прочитать руководство для своего Ford Focus, в котором подробно описано расположение предохранителя в коробке.

4- Как заменить ксеноновый предохранитель на вашем Ford Focus

Прежде всего убедитесь, что электрический ток отключен, ключ не должен лежать на зажигании вашего автомобиля.
Затем, когда вы найдете свой ксеноновый предохранитель, просто удалите его, используя плоскогубцы, входящие в комплект поставки, или даже плоскогубцы.

Затем проверьте его состояние, как мы подробно описали ранее.Если нить сломалась, необходимо заменить ее предохранителем того же номинала. Мы настаиваем на этом, потому что если поставить калибр ниже, то предохранитель долго не выдержит и у вас быстро возникнет та же проблема. И наоборот, более высокий номинал будет опасен, потому что предохранитель не обнаружит перегрев электрической цепи, что может привести к возгоранию.
Обратите внимание, что цвет предохранителей стандартизирован, это позволит вам быстро определить калибр, который вам нужен на вашем Ford Focus.

Например, вот самые распространенные калибры:

  • синий = 15 ампер
  • красный = 10 ампер

Итак, в заключение этой статьи: ксеноновая технология очень мощная. Однако у него есть свои преимущества и недостатки, однако, что бы ни случилось, с ним не должен обращаться человек, который недостаточно контролирует риски электрической системы. Поэтому мы настоятельно рекомендуем вам обратиться к профессионалу, если у вас есть проблема на этом уровне, потому что поврежденный предохранитель является предупреждением от электрической системы.

Чтобы иметь возможность иметь другие учебные пособия по Ford Focus, мы приглашаем вас ознакомиться с другими страницами, посвященными Ford Focus.

ford - ближний свет не работает

Этот пост получился длиннее, чем я хотел, но вы приложили усилия, и у меня есть некоторые знания, которые могут вам помочь. Пожалуйста, прочтите это полностью, прежде чем начинать что-либо.


Эта информация основана на схеме электропроводки Ford Focus 2003 г. не российского производства. Удивительно, но российская модель немного отличается.

Независимо от того, есть ли у вас HID или нет, ваш план действий в основном тот же.

В панели предохранителей в салоне будет один предохранитель, который питает выключатель зажигания и выключатель света. Полагаю, это хорошо, потому что у вас дальний свет.

Эти переключатели управляют реле ближнего света , реле в блоке предохранителей моторного отсека. Есть еще реле дальнего света ; Не используйте его, найдите реле ближнего света.

Для начала тестирования нам понадобится инструмент под названием мультиметр .Не бойтесь электричества. То, что мы делаем, легко.

Вставьте красный провод, идущий в комплекте, в отверстие с надписью V . Вставьте черный провод в отверстие с надписью COM .

Вам нужно найти на циферблате опцию 20 В постоянного тока. Должно получиться так:

Сплошная линия с тремя точками под ней - символ постоянного тока.

Возможно, вам понадобится помощник. Работа вашего помощника - просто стоять и удерживать заостренный конец черного провода (так называемый «провод») к неокрашенной металлической части .На этом электрический контур замыкается. Им нужно только держать его там, когда вы что-то тестируете красным проводом.

Теперь снимаем реле ближнего света . Теперь вы должны увидеть четыре слота.

При выключенном автомобиле вставьте красный провод в каждое гнездо. В одном из этих слотов прибор должен показывать 12 вольт (примерно). Остальные три должны сказать 0 вольт (примерно).

Если поводок не помещается в паз, вы можете подпилить его, чтобы он стал тоньше, ударил его молотком или просто надавил сильнее и вставил его в пазы.

Если вы не найдете тот, который показывает 12 В, значит, где-то на внутренней стороне панели предохранителей есть поломка или ожог. Я не рекомендую разбираться в этом самостоятельно, если вы не знаете, что делаете.

Предположим, вы обнаружили, что «всегда жарко», включите машину и включите ближний свет. Я знаю, что они не загораются, но поверните переключатель, чтобы они были включены.

Вставьте провод в оставшиеся три слота и найдите, какой из них показывает 12 В. Это твое "переключение горячим".

Если ни один из них не горит, значит между переключателем света и реле есть обрыв или перегорание.

После реле у каждой фары свой предохранитель. Итак, вам нужно проверить еще два предохранителя. У каждого дальнего света также есть предохранитель, поэтому убедитесь и проверьте два, что не является предохранителем дальнего света . Или просто проверьте все четыре на всякий случай. Эти предохранители находятся в блоке предохранителей под капотом.

Вы даже можете вставить свой мультиметр в каждый из разъемов для предохранителей. При включенном автомобиле и включенном ближнем свете один слот для каждого предохранителя должен показывать 12 В. В противном случае внутри коробки предохранителей есть поломка или возгорание.Я не рекомендую разбираться в этом самостоятельно, если вы не знаете, что делаете.

Предполагая, что вы еще не нашли проблему, давайте проверим, где включаются фары. Это будет наиболее вероятным виновником.

Снимите каждую лампочку и вставьте провод мультиметра в пазы розетки / разъема при включенном автомобиле и включенном ближнем свете. Один слот для каждой фары должен показывать 12 В. Если нет такого, который показывает 12 В, у вас есть разрыв или ожог где-то между блоком предохранителей под капотом и разъемом фары.

Скорее всего, он сломается там, где провод идет в разъем фары. Вероятно, здесь вода, которая вызовет коррозию. Если здесь он не сломан, проследите за проводом между блоком предохранителей и головным светом и поищите следы ожогов или места его трения о металл и износа пластиковой изоляции.

Если вы все еще не можете найти его, бросьте мультиметр в землю, закричите, возьмите пиво и разместите на Craigslist объявление о продаже Ford Focus 2007 года выпуска! : p Вообще-то наверное стоит просто механику спокойно вызвать.

2012 ford fusion расположение предохранителя электродвигателя вентилятора

Поскольку двигатель вентилятора и резистор работают почти постоянно, со временем он может изнашиваться. Описание: Схема блока предохранителей Ford E 450. С уважением, Стив. Основы поиска и устранения неисправностей резистора управления вентилятором. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЯ FORD FIESTA РАСПОЛОЖЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ MK7 ST - YouTubeYouTube2012 Блок предохранителей Fiesta. В: У меня форд фокус 2014 года выпуска. Год выпуска: 2012, 2013, 2014, 2015, 2016. Мустанг. Обзор держателя предохранителя Компания Ford Motor теперь предлагает ремонтные комплекты для клемм проводов, позволяющие заменять поврежденные или корродированные клеммы в разъеме.В этой статье мы рассмотрим Ford Fusion (США) первого поколения после фейслифтинга, выпускавшийся с 2010 по 2012 год. Предохранитель / реле. Электродвигатель нагнетателя проталкивает теплый или холодный воздух через систему вентиляции вашего автомобиля. Положение предмета. Соленоид Экспедиция, Навигатор. расположение блока предохранителей. Это 2-й по величине производитель автомобилей в США. Расположение блока предохранителей Durango 2012 года выпуска. Кажется, я часами искал в Интернете ответ без всякой радости. Компания Ford была основана Генри Фордом и была зарегистрирована в июне 1903 года.Дилер заявил, что в ранее установленном дистанционном стартере сгорел предохранитель. 2011 6.6 турбо дизель дважды 167000 км продуваемая прокладка ГБЦ за 20 000 долларов? Не используется. Катушка реле противотуманных фар. Быстрое исправление (временное решение) Ford Fusion AC Evap. В следующий раз механик снова заменил электродвигатель вентилятора и, как сообщается, затянул электрические соединения. Схема расположения предохранителей и блока предохранителей Ford F-150 2000 г. Схема расположения предохранителей и блока предохранителей Ford F-150 2000 г. Схема расположения предохранителей и блока предохранителей Ford F-150 для каждого блока предохранителей. Вытащите старый предохранитель: задержите его до источника света. Я не уверен, что он полностью является частью резистора двигателя вентилятора.5,8 л. Блок отопителя, где находится блок отопителя, расположенный в форд f 150 1989 года выпуска, расположенный на двигателе. Хотя существует множество причин, по которым ваш обогреватель Ford Fusion не работает, наиболее распространенными 3 являются неисправный электродвигатель вентилятора отопителя, проблема с термостатом или отказавший электродвигатель вентилятора отопителя ... F9 (20A) Реле управления двигателем ... Предохранители и реле Ford Fusion седан 2006-2012 гг. Я подозреваю неисправное реле электродвигателя вентилятора, но не могу найти информацию о его местонахождении. Приступим - Ford F-150 F150 2009-2014 гг. Нет. У Ford Focus 2001 года имеется 9 проблем, связанных с тем, что переключатель вентилятора нагнетателя не работает при всех настройках.3D Pool [br] 3D World Soccer [br] 3D World Tennis [br] 4D Sports Boxing [br] 4D Sports Driving [br] 4X4 Off Road Racing [br] 688 Attack Sub [br] 1000 Miglia [br] 1869 (Aga ) [br] 1869 [br] 1943 [br] Aaargh! Сообщите нам, какой объем двигателя у вашего F-150, чтобы мы могли получить для вас дополнительную информацию. Датчик массового расхода воздуха на Ford Explorer 2004-2012 гг. - это устройство, отслеживающее расход и плотность воздуха, поступающего в камеру сгорания автомобиля. Практически любой может проверить и заменить предохранитель по простой цене около 2 долларов.00 США. Ford Fusion Hybrid 2012 года имеет 12 жалоб NHTSA на электрическую систему в среднем на 49 997 милях. ... Рекомендуемая производителем розничная цена Ford Bronco 2021 года: 28 500 - 61 110 долларов. Нужна электрическая схема для жгута резисторов вентилятора форд fusion hvac 2012 года выпуска. Электросхема ford f150 2012 года выпуска. Закажите запчасть со складским номером. может отличаться в зависимости от версии модели. [CHEX% PARSER = 2.13% FLOATED = 19991204% GENERATED = DR / ALL% BOUND = TRUE] Это словарь SpellCHEX для онлайн-проверки орфографии. (509) 575-8473. Спасайся, моряк.Блок предохранителей в моторном отсеке Ford Mondeo MK3. Каждый подержанный автомобиль на продажу поставляется с бесплатным отчетом CARFAX. Прочтите обзоры владельцев Ford Fusion 2010 года, обзоры экспертов, цены, характеристики и фотографии. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Fusion 2014 года, а также показано расположение на схеме панели предохранителей. Получите информацию о надежности Ford Fusion 2012 года из Consumer Reports, которая сочетает в себе обширные данные опросов и экспертные технические знания. Модуль управления кузовом. Расположение: спереди, со стороны водителя. Гарантия: 2 года или неограниченная гарантия Motorcraft. Ожидаемое время отправки: в тот же день - 1 рабочий день.Мы накопили множество изображений, в идеале это изображение служит вам, а также поможет вам найти решение, которое вы ищете. Это не будет электродвигатель вентилятора, резистор или панель. Если ваш двигатель вентилятора работает только на определенных скоростях или зависает на одной скорости, у вас может быть проблема с резистором двигателя вентилятора. привет у меня есть v reg ford focus климат-контроль 1.4 Я включил воздушный конус, затем выключил нагнетатель, и когда я снова включил нагнетатель примерно через полчаса, нагнетатель не работает.Датчик массового расхода воздуха, или MAF, также помогает поддерживать надлежащее соотношение воздуха и топлива. Левый руль. но теперь, прочитав эту ветку, я подумал, что это может быть взорванный элемент, потому что я помню, как почувствовал запах чего-то горящего, и просто подумал, что это был вонючий дизельный грузовик передо мной. 3,7 л. МКЗ Гибрид. Volkswagen Golf mk7 (2012-2018) - схема предохранителей. Блок предохранителей в моторном отсеке Ford Mondeo MK3. Разъем лампы перчаточного ящика. Громкий звук может исходить от муфты вентилятора по той же причине, по которой вентилятор остается включенным.20. 2012 Fusion (fsn) Стр. 253: Предохранители и реле Черный Панель предохранителей в салоне Панель предохранителей расположена ниже и слева от рулевого колеса возле педали тормоза. Расположение блока предохранителей ford fusion 2013 года Спасибо, что посетили мой веб-сайт, в этом сообщении, безусловно, будет обсуждаться расположение блока предохранителей ford fusion 2013 года. Седан полицейского перехватчика нижнего кислородного датчика. Ford Номер детали 3U2Z14S411-ZEA. Реле вентилятора системы охлаждения двигателя, работающего на высоких оборотах. Ford Motor Company рекомендует, чтобы топливная система была проверена официальным дилером после любого столкновения.Проработал безупречно около 8 месяцев. ВНИМАНИЕ! Этот продукт может подвергнуть вас воздействию химического вещества, которое, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции. Предохранитель был… все посмотреть. Найдите лучший подержанный Ford Expedition 2015 рядом с вами. Электродвигатель вентилятора не работает - Предохранитель находится в главном распределительном щите рядом с аккумулятором. Любая идея, где это будет расположено. Переключатель зеркала с электроприводом. Резистор электродвигателя вентилятора Ford в вашем автомобиле позволяет системе комфорта пассажира управлять работой вентилятора автомобиля.Миланский гибрид. Бесплатная доставка по многим ... OEM NEW 2006-2012 Ford Mercury Fusion Hvac Сопротивление двигателя вентилятора 6E5Z-18591-Aa. Когда я включаю обогреватель или вентиляторы кондиционера, он издает очень громкий гудящий звук. Детали схемы расположения панели предохранителей. 2009-11. Если ваш обогреватель или кондиционер не пропускает воздух через вентиляционные отверстия, это может означать, что, вероятно, перегорел предохранитель электродвигателя вентилятора. Ниже приведена электрическая схема для вашей автомобильной сигнализации, дистанционного стартера или системы бесключевого доступа, установленной на вашем Ford Fusion 2010-2012 годов.В этой информации указано расположение, цвет и полярность проводов, чтобы помочь вам определить правильные места подключения в автомобиле. Расположение блока предохранителей в салоне. В настоящее время не существует «известного решения» для этой проблемы. К 07.12.15. Мгновенный поиск 200 миллионов подержанных автозапчастей. Кондиционер: Управление вентилятором электродвигателя срабатывало 2 раза в пределах 600 миль (82 100 и 82 600) - Гилберт, Аризона ... Невозможно было отбуксировать его обратно в автосалон из-за местоположения. Компонент, который позволяет двигателю нагнетателя работать на 3 скоростях ниже, чем HI, - это двигатель нагнетателя… См. 722 Отзывы потребителей, 91 фото и Полный экспертный обзор Ford Fusion 2010 года.Основанная в 1983 году и расположенная в Фон-дю-Лак Висконсин, мы предлагаем широкий спектр вариантов доставки, которые наилучшим образом соответствуют вашим потребностям. 10А. Мы хотели бы показать вам здесь описание, но сайт не позволяет нам. Сосредоточьтесь. 1. Задняя крышка багажника / дверца люка Голубая овальная эмблема «Ford» является прямой заменой на заводе для следующих автомобилей: Ford Focus-эмблема 2012-2014 подходит для задней крышки багажника / дверцы люка Подлинный OEM-номер Ford: CV6Z-16605-A Узнать больше наш обширный выбор лучших в своем классе шин и сузьте область поиска по… Действуют некоторые ограничения.Блок предохранителей 120/200 AMP, автоматический выключатель, прямая замена на заводе Для: 2010-2012 Ford Fusion 2011-2014 Ford Edge 2010-2012 Lincoln MKZ 2011-2014 Lincoln MKX 2010-2011 Mercury Milan * * Если номер VIN указан перед заказом, мы подтвердим его установку * Дневные ходовые огни (DRL), резервные лампы, трансмиссия, переключатель отключения подушки безопасности пассажира, реле электродвигателя вентилятора Это может быть любое другое, но я готов поспорить, что это этот датчик. Вставьте палец в выемку в нижней части крышки и вытолкните его из защитной панели.Зарядное устройство srt 2018. 1.5л. Год выпуска: 2012, 2013, 2014, 2015, 2016, 2017, 2018. Простое прикосновение к нижней и верхней боковым линиям мало что вам скажет. Qualio, программное обеспечение облачной системы управления качеством для всей экосистемы наук о жизни, объявила о выпуске серии […] Fusion Hybrid за 50 миллионов долларов. Получите скидку 26% на беспроводной пылесос ORFELD, палочный пылесос 18000 Па 4 в 1, время работы до 50 минут, с двойным цифровым двигателем для глубокой очистки всего дома. Здравствуйте, у меня есть грузовой лайнер бизнес-класса m2.Год выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013. Некоторые манометры расскажут лучше. Двигатель вентилятора. Здесь вы найдете схемы блоков предохранителей Ford Fusion 2013, 2014, 2015 и 2016 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле. спасибо Я обязательно попробую предохранитель. Веб-сайт онлайн-закупок запчастей Ford («этот веб-сайт» или «FordParts.com») предоставляется вам компанией Ford Motor Company («FORD») вместе с дилерским центром Ford или Lincoln Mercury, которого вы выбираете в качестве предпочтительного дилера («дилер» ).Внутренняя панель блока предохранителей расположена под крышкой доступа на панели переднего пассажира. Расположение блока предохранителей Infiniti Qx4; Схема предохранителей Ford Econoline 150; Схема подключения Camaro 1984 года; Схема запчастей Ford 3910; Схема предохранителей Mercedes Ml350; Схема блока предохранителей Dodge Ram 1996 года; Расположение блока предохранителей Cadillac Deville 1999 года выпуска; Схема блока предохранителей Ram 1500 2012 года; Схема панели предохранителей типа Jaguar S 2000 года; Блок предохранителей выключателя стеклоочистителя Dodge Challenger 1970 г. Схема выхода Ford 2001 Схема расположения панели предохранителей Детали: соленоид управления вентиляцией адсорбера, реле вентилятора, реле разморозки заднего стекла, реле давления на PCM, электродвигатель заднего стеклоочистителя, электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя.Схема расположения предохранителей в новом вагоне. Схема расположения электрических проводов грузового лайнера 2007 года. 26 ноября 2012 г. - компания Ford Motor Co. получила хорошие новости… Катушка зажигания. Ford Escape (2012-2016) - схема блока предохранителей. Рейнджер. 2018 2019 2020 Ford f150, Панель предохранителей, блок предохранителей под капотом, реле стартера, блок реле, блок предохранителей распределения питания, панель предохранителей в салоне. Резистор электродвигателя вентилятора - это электрический компонент, который является частью системы отопления и кондиционирования воздуха автомобиля. В противном случае это может быть неисправный вентилятор... - 1997-2004 Dodge Dakota Приветствуется любая информация о том, как снять двигатель нагнетателя. 2. Если предохранитель перегорел, простая замена предохранителя идентичным предохранителем того же номинального тока может заставить вашу систему снова заработать! Номинальный ток предохранителя. Получите лучшие предложения на Blower Motors для Ford Fusion 2012 года, когда вы делаете покупки в самом большом онлайн-ассортименте на eBay.com. ... (60A) Реле 1 электродвигателя вентилятора охлаждающей жидкости, реле электродвигателя 2 вентилятора охлаждающей жидкости. Схема электрических соединений электродвигателя вентилятора Ford Fusion 2010 ford Fusion 2002 2012 Схема блока предохранителей Европейская версия ПОДЕЛИТЬСЯ В Twitter Facebook WhatsApp Pinterest Теги: генератор ford 2010 года, ford 2010 года gt specs, ford kuga 2010 года, обзор ford kuga 2010 года, продажа пикапов ford 2010 года Чаще всего вентилятор работает только на самых высоких настройках.Развертывание подушки безопасности - самое лучшее. Схема блока предохранителей в салоне: Ford Fiesta (2011, 2012, 2013) | Блок предохранителей, Форд фиеста, Меркурий соболь. 263-сильный 3.5-литровый V6 с 6-ступенчатой ​​автоматической коробкой передач FWD. Ford решил использовать сотовую сеть 2G, которую AT&T выводит из эксплуатации в большей части США. Шины Ford Fusion SEL 2012 года Лучшие марки и стили шин для вашего Ford Fusion SEL 2012 года. У меня проблемы с перегоранием предохранителя на 50 ампер для электродвигателя вентилятора и поворотников. Добро пожаловать в Mercedes International MBI Parts Добро пожаловать в Mercedes International в Сакраменто! Если это так, я подозреваю, что есть замыкание на землю на одном из проводов, подключенных к контакту 4 или 5 резистора.Я поменял по крайней мере 100 из них сейчас ... Джоуи, 17 июля 2012 г .: Эй, Рэй, у Ford Fusion с ручным управлением климатом есть один из этих датчиков. Владельцы Ford Fusion: остерегайтесь, если ваш кондиционер перестал работать! В нашем офисе в Ранчо Кордова имеется обширный, готовый к отправке инвентарь подержанных запчастей Mercedes, а также более трехсот автомобилей и других транспортных средств, из которых можно взять переработанные запасные части OEM. Спасибо. Если электрические компоненты в автомобиле не работают, возможно, перегорел предохранитель. Страница 149 Предохранитель / реле усилителя мощности на дороге Предохранитель в пассажирском отсеке Номинальное расположение предохранителей Описание панели 7.Модули PATS на 5 А, комбинация приборов. 7,5 А Радио (пуск) Блокировка питания (GEM) Предохранитель 63 расположен на задней стороне панели предохранителей. Независимо от того, […] Я только что купил новый Ford Fusion 2014 года и планирую модифицировать заводское аудиооборудование. Периодически, когда мы выключаем зажигание, вентилятор электродвигателя остается включенным, разряжая аккумулятор. Если предохранитель электродвигателя вентилятора не сработал, проблема в другом месте. 1 20 выключатель стоп-сигнала. В третий раз в магазине механик подключил нагнетатель напрямую к батарее, и он работал нормально, поэтому он знал, что это не двигатель нагнетателя.У O'Reilly Auto Parts есть запасной электродвигатель вентилятора… Моторный отсек. Следующие электрические схемы предназначены для помощи в устранении неполадок с электричеством и в качестве дополнительного источника, помогающего понять сложную проводку, используемую в этих транспортных средствах. Эти тесты сопротивления также известны как проверки целостности и выполняются с помощью мультиметра в режиме Ом (Ω). Не волнуйтесь, их довольно легко сделать, и на шагах ниже я объясню, какие две цепи должны иметь преемственность. Обычно машина издает пронзительный звук «VVVVVVVVVVV», когда включен кондиционер.Вам может показаться невозможным, чтобы все написанные на заказ эссе, исследовательские работы, речи, обзоры книг и другие нестандартные задачи, выполняемые нашими авторами, были качественными и дешевыми. Стоимость диагностики кода FORD P0340. Время работы: 1.0 Стоимость диагностики кода FORD P0340 составляет 1,0 час труда. Резистор двигателя вентилятора HVAC подходит для 2006-2012 Ford Fusion; 2007-2011 Lincoln MKZ и Mercury Milan Заменяет # 8E5Z19E624A, JA1712, YH-1825, 4P1589 4,5 из 5 звезд 50 $ 24,99 MKT. Мы нашли 0 результатов по запросу "Резисторы и детали электродвигателя вентилятора.«Реле электродвигателя вентилятора. Выключатель аварийного светового сигнала. Я искал на некоторых веб-сайтах (« 12 Вольт »и на различных форумах) и, похоже, не нашел надежного источника для этого. Проверка, чтобы проверить, неисправен ли резистор электродвигателя вентилятора вашего Ford (или нет) можно сделать с помощью пары простых тестов сопротивления мультиметром. 2.0L dohc. Milan Hybrid. Разъем модуля управления GPS-навигацией. Не работает муфта компрессора. Схема блока предохранителей Ford… F9 (20A) Реле управления двигателем ... Предохранители и реле Ford Fusion седан 2006-2012 гг.Лучшее место для начала при устранении любой проблемы с электричеством в вашем седане Ford Fusion - это проверить, нет ли перегоревшего предохранителя или реле в моторном отсеке или в местах расположения электрических панелей в салоне. Egr Valve 2009-12. @bhurry выключите кондиционер и посмотрите, остается ли вентилятор включенным. 3.3л. Вы ищете… Читать далее «Бывшие в употреблении запчасти Ford» Дешевые услуги по написанию бумажных документов предоставляют высококачественные эссе по доступным ценам. F90 - 15A - Электродвигатель заднего стеклоочистителя F91 - 7.5A - Электрические стеклоподъемники, затемняющее зеркало, люк F92 - 10A - Прицеп F93 - 10A - Фары, стоп-сигналы, реле вентилятора отопителя F94 - 20A - Мойка / протирка F95 - 7.5A - Фары ближнего света - Реле очистки фар F97 - 7.5A - Освещение номерного знака, перчаточный ящик… Блок предохранителей в моторном отсеке (тип 1) Спасательная система, Mariner. Если вы оставите электродвигатель вентилятора постоянно включенным, вы можете этого не заметить. Телец. Мне нравится эта машина, но недавно я заметил странный шум, исходящий со стороны пассажира, связанный с кондиционером / вентиляторами. Замена электрического предохранителя: 8. Diamond Auto Parts - это переработчик автомобилей последней модели, который поставляет переработанные автозапчасти чистого качества. Мы обслуживаем предприятия по ремонту автомобилей, кузовов, автосалоны и энтузиастов ремонта.Я попытался купить руководство по обслуживанию, но оно либо не было в наличии, либо распродано. Средняя стоимость ремонта составляет 30 долларов при пробеге 105 600 миль. На данный момент нет электричества для освещения или центра мониторинга. Теперь нашел этот сайт, так что давай, ребята, может кто-нибудь помочь новичку. Получите информацию о надежности Ford Mustang 2012 года из Consumer Reports, который сочетает в себе обширные данные опросов и экспертные технические знания. Отрезок разъема для ремонта резистора двигателя вентилятора Ford. Partsgeek предлагает замены для F150, Expedition, Escape, Explorer, Fusion, F250 Super Duty и других.Спасайся, моряк. Гибрид Fusion. Изменяются ли обзоры или отслеживаются ли они перед публикацией? Электросхема Ford F150 2012 года. Внимательно прочтите схему кабельной разводки, чтобы узнать, как работают компоненты системы. Предохранители и реле Ford F150 1992-1997 гг. Компания продает автомобили, и они продают автомобили класса люкс под торговой маркой «LINCOLN». Попробуйте выполнить другой поиск или обратитесь в местный магазин №6454 YAKIMA по телефону (509) 575-8473. больше не работает во многих местах. Ford Cars and Trucks 2004 г. и новее.WPT1285, 645-512 Разъем резистора двигателя вентилятора WPT1285 Проводная сборка, Жгут жгута проводов вентилятора переменного тока, совместимый с Ford Fusion 2010-2015, 11-14 Lincoln MKZ Base Hybrid, 10-11 Mercury Milan 4.2 из 5 звезд 11 $ 18.99 $ 18.
Поездка на самолете Little Tikes, Меню Smoke Stop Food Truck, Учебник по радужным волосам, Программа действий сообщества Мэн, Экспорт Animated Gif Photoshop, Тест безопасности Wileyplus, Общая музыкальная программа средней школы, Пример маркетинговой стратегии Saas,

4 причины, по которым ваш дальний свет не работает

Вождение без дальнего света (также известного как яркий свет) - не самая лучшая идея, особенно по сельским дорогам.В городе вашего ближнего света обычно достаточно, чтобы вы могли видеть, не ослепляя людей, но за городом и в пригородах ваш яркий свет помогает вам видеть более четко. Если дальний свет не работает на вашем автомобиле, вы можете снизить скорость ночью, когда дорога станет извилистой, чтобы не столкнуться с невидимыми препятствиями.

Чтобы снова водить уверенно, независимо от того, насколько темно на дороге, включите дальний свет в Carter Subaru Ballard. В нашем сервисном центре наши обученные специалисты могут проанализировать вашу электрическую систему, отремонтировать неисправный выключатель или просто заменить перегоревшую лампу фары.Ниже мы собрали четыре наиболее распространенных причины, по которым световые приборы могут перестать работать на вашем автомобиле.

Причина № 4: Неисправный автоматический датчик дальнего света

Сегодня у большинства автомобилей на дорогах есть ручной дальний свет, который вы активируете самостоятельно, но все больше и больше современных автомобилей оснащены технологией автоматического включения дальнего света. Используя передовые датчики, автомобиль контролирует уровень внешней освещенности и обнаруживает встречный транспорт. Он включает ваши огни, чтобы увеличить видимость, когда это необходимо, а затем автоматически выключает их, чтобы вы не ослепляли встречный транспорт.

При выходе из строя одного из этих датчиков автоматический дальний свет может перестать работать. Вам нужно будет активировать их самостоятельно, когда они вам понадобятся, и быть бдительным в отношении встречного движения, чтобы вы могли отключить их, когда увидите транспортные средства, движущиеся по холму.

Причина № 3: Перегоревшие лампы фар

Одним из преимуществ светодиодной технологии, которая постепенно заменяет обычные галогенные лампы, является то, что светодиоды на самом деле не перегорают. В конце концов они умрут, но не раньше, чем через некоторое время после того, как машина проживет весь свой срок службы.Напротив, вам нужно время от времени заменять несколько лампочек в автомобиле, если они все еще оснащены обычными галогенными фарами.

Если у вас совсем не работает яркость, маловероятно, что лампочки перегорят - потому что очень маловероятно, что две лампочки перегорят в одно и то же время. Вы, вероятно, заметите, что один из ваших дальних лучей перестал работать, прежде чем они оба перестанут работать, если лампочки перегорят. Просто замените их новыми, и все готово, но обязательно поручите эту процедуру профессионалу.Неправильно установленные лампы фар могут преждевременно изнашиваться.

Причина № 2: Неисправный переключатель фар

Если лампы в хорошем состоянии, может потребоваться осмотреть все электрические компоненты, которые заставляют ваши фары работать, включая переключатель дальнего света. Даже переключатель, который вы физически поворачиваете, чтобы активировать дальний свет, может выйти из строя, и вы не сможете включить яркий свет.

Проблемы с электричеством в вашем автомобиле лучше всего решать сертифицированными специалистами дилерского центра, подобными тем, которые вы найдете в сервисном центре Carter Subaru Ballard.Это потому, что у нас есть специальные инструменты, необходимые для быстрого и эффективного обнаружения проблемы и устранения неисправного компонента.

Причина № 1: Перегоревшие предохранители или плохие повторы

Самая распространенная причина, по которой ваши лампы перестают работать, - это перегоревший предохранитель или неисправное реле. Под капотом в блоке предохранителей находятся различные предохранители и реле, подключенные ко всем видам электрических компонентов вашего автомобиля. Если перегорел предохранитель дальнего света, его необходимо заменить, а цепь необходимо проверить на наличие проблем.Или это могло быть плохое реле. Если реле фар вышло из строя, оно может не срабатывать при попытке включить дальний свет. Замена реле должна восстановить систему и заставить ваш дальний свет снова заработать.

Ford Focus Распространенные проблемы, руководства по ремонту и инструкции по обслуживанию автомобиля


Батарея для брелока Focus

1. Руководство по замене аккумулятора брелока Ford Focus

После нескольких лет ежедневного использования батарея внутри пульта дистанционного управления системой бесключевого доступа третьего поколения (2011, 2012, 2013 и 2014, а также, возможно, обновленный 2015, 2016, 2017 и 2018 модельных годов) Ford Focus может ослабнуть или вообще перестать работать.

Для просмотра моего краткого руководства для заменяя батарею, нажмите на текстовую ссылку выше или на миниатюру изображение слева.


Focus Воздушный фильтр салона

2. Руководство по замене воздушного фильтра кондиционера Ford Focus

Если воздух выходит из системы HVAC в вашем MK3 Focus 3-го поколения уже не так свежо пахнет, возможно вам потребуется очистить или заменить фильтрующий элемент воздушного фильтра салона в корпус электродвигателя вентилятора.

Ознакомьтесь с моими инструкциями по изготовлению процедура, включая номера запасных частей, нажав на текст ссылку вверху или уменьшенное изображение слева.


Панель межкомнатной двери Focus

3. Снятие панели внутренней двери Ford Focus

Если вы хотите обновить дверь OEM колонки вашего Ford Focus 2011–2014 гг., сначала нужно взять с межкомнатных дверных панелей.

Другие причины снятия панели включают добавление звукоизоляционного материала, устранение неисправности электрооборудования. выключатель или замена электродвигателя электрического стеклоподъемника.


Задний фонарь Focus

4. Руководство по замене ламп заднего хода Ford Focus

Узлы задних фонарей MK III Форд Фокус содержит лампы тормоза / парковки и заднего указателя поворота.Лампа заднего хода в отдельном корпусе на крышке багажника.

Если вам нужно изменить что-либо из этих лампочки, ознакомьтесь с моим руководством по DIY, нажав на текстовую ссылку выше или уменьшенное изображение слева.


Фокус лампочка багажника

5. Руководство по замене ламп накаливания на багажник Ford Focus


Электрический предохранитель Focus

6. Руководство по замене электрических предохранителей Ford Focus

Лучшее место для начала, когда устранение любых электрических проблем с MK3 с 2011 по 2014 гг. Ford Focus должен проверить, нет ли перегоревшего предохранителя в моторном отсеке или панели предохранителей салона.

Чтобы просмотреть мой учебник DIY для процедура, включая расположение каждой панели и их предохранителей диаграмм, нажмите на текстовую ссылку выше или на уменьшенное изображение для оставил.


Воздушный фильтр двигателя Focus

7. Ford Focus 2.0L Ti-VCT GDI I4 Двигатель Воздух Руководство по замене фильтра

Элемент воздушного фильтра двигателя МК3 Форд Фокус поколения 2011-2014 следует проверять при каждом масле менять и менять когда грязно.

Для просмотра моего краткого руководства DIY для замена воздушного фильтра в 2,0-литровом Ti-VCT GDI inline four цилиндровый двигатель, нажмите на текстовую ссылку выше или на уменьшенное изображение Слева.




Фокус лампы

8. Руководство по замене ламп передних фар Форд Фокус

Фары в сборе третьей поколения MK III 2011-2014 Ford Focus содержат ближний свет, дальний лампы дальнего света, указателей поворота и передних габаритных фонарей.

Если вам нужно изменить что-либо из этих лампочки, ознакомьтесь с моими инструкциями DIY с номерами деталей, нажав на текстовой ссылке выше или на миниатюре слева.


Фокус противотуманные фары

9. Руководство по замене противотуманных фар Ford Focus


Фокус 2.0L Замена масла

10. Ford Focus Duratec 20 2.0L Ti-VCT GDI I4 Руководство по замене моторного масла

Лучший способ сохранить ваш MK3 на третьем месте Форд Фокус поколения 2011-2014 работает надежно и регулярно поменять моторное масло и поменять фильтр на 2,0 л Duratec 20 Ti-VCT GDI рядный четырехцилиндровый двигатель.

Для просмотра моих пошаговых инструкций для завершения процедуры нажмите на текстовую ссылку выше или уменьшенное изображение слева.


Свечи зажигания Focus 2.0L

11. Руководство по замене свечей зажигания двигателя Ford Focus Duratec 20

Свечи зажигания OEM с иридиевым наконечником Форд Фокус третьего поколения 2011-2014 годов должен прослужить до 100 тысяч миль. Но их следует проверить задолго до этого пробега, чтобы убедиться что двигатель работает нормально, а также просто чтобы убедиться, что они не застревать и не «замерзать» в головке блока цилиндров.

Чтобы просмотреть мой учебник DIY для процедуры, нажмите на текстовую ссылку выше или на уменьшенное изображение, чтобы слева.


Передние тормозные колодки Focus

12. Руководство по замене передних тормозных колодок Ford Focus

Если вы слышите писк или визжащий звук, исходящий из передней части вашего MK III Ford Focus при нажатии на педаль тормоза видимо нужно поменять переднюю колодки дискового тормоза.

Чтобы просмотреть мои инструкции по изготовлению завершив процедуру, включая номера запасных частей, щелкните на текстовой ссылке выше или на миниатюре слева.


Задние тормозные колодки Focus

13. Руководство по замене задних тормозных колодок Ford Focus

Колодки задних дисковых тормозов имеют тенденцию к износу. примерно вдвое больше, чем передние колодки, или где-то от 80000 до более 100 000 миль в зависимости от условий вождения.

Ознакомьтесь с моим руководством по изготовлению порядок работы заднего тормоза на MK3 2011-2014 Focus, нажав на текстовую ссылку вверху или уменьшенное изображение слева.


Стеклоочистители Focus

14. Руководство по замене щеток стеклоочистителя лобового стекла Ford Focus

Если вам было трудно видеть из окна лобового стекла вашего Focus во время дождя или снежная буря, наверное нужно поменять щетки стеклоочистителя.

Взгляните на мой учебник DIY для процедура (с размером лезвия OEM в дюймах и совместимым номера запасных частей), нажав на текстовую ссылку выше или уменьшенное изображение слева.

Схема блока предохранителей Ford Focus 2, 2004


Фото

Схема
Описание
37 10А Дальний свет левой фары
38 10A Дальний свет правая фара
39 20A Прикуриватель, задняя вспомогательная розетка
40 20A Люк
41 20A Электрический модуль двери переднего пассажира
42 7,5A Зеркала с подогревом
43 10A Электронные модули (с батарейным питанием)
44 10A Диагностический разъем (OBD II)
45 10А Дневные ходовые огни
46 10A Комбинация приборов, многофункциональный электронный модуль (GEM)
47 15A Стеклоомыватель, подогрев форсунок омывателя
48 20A Фары ближнего света, дневные ходовые огни
49 15A Выключатель света
пятьдесят 20A Стеклоочиститель
51 15A Топливный насос
52 25A Обогрев заднего стекла
53 7.5A Габаритный огонь слева
54 7,5А Габаритный фонарь правый
55 20A Электромодуль двери водителя, центральный замок
56 20A Система бесключевого доступа / запуска
57 10A Сирена противоугонная
58 15A Аудиосистема (с батарейным питанием)
59 25А Розетка в багажном отделении, разъем прицепа
60 15А Ближний свет фара правая
61 15А Ближний свет фара левая
62 20A Электрорегулировка водительского сиденья
63 25A Окна
64 Резерв
65 10A Подушки безопасности
66 7.5A Регулятор угла наклона фар, ближнего света, блок ксеноновых фар
67 10A Иммобилайзер (WFS), комбинация приборов (питание от замка зажигания)
68 7.5A Радио, комбинация приборов
69 20A Противотуманная фара
70 10A Электронные модули (питание от замка зажигания)
71 10А Дневные ходовые огни
72 25A Многофункциональный электронный модуль (GEM)
73 7.5А Освещение номерного знака
74 15A Стоп-сигнал
75 10A Блок управления коробкой передач, электронная педаль газа
76 7.5A Электронный стояночный тормоз (EPB)
77 25A Реле центрального замка
78 15A Очиститель заднего стекла
79 15А Зеркала с электроприводом складывания
80 10А Освещение салона, электропривод зеркал
81 20А Электромодуль правой задней двери
82 20А Модуль электрооборудования левой задней двери
83 10A CD-чейнджер, развлекательная система для пассажиров задних сидений (RSE)
84 10A Фонари заднего хода, модуль прицепа
85 10A Система охлаждения
86 20A Подогрев сидений
В этой версии за работу прикуривателя Ford Focus отвечает предохранитель №39, 20А.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
