Блок предохранителей и реле Ford Focus 3, их описание

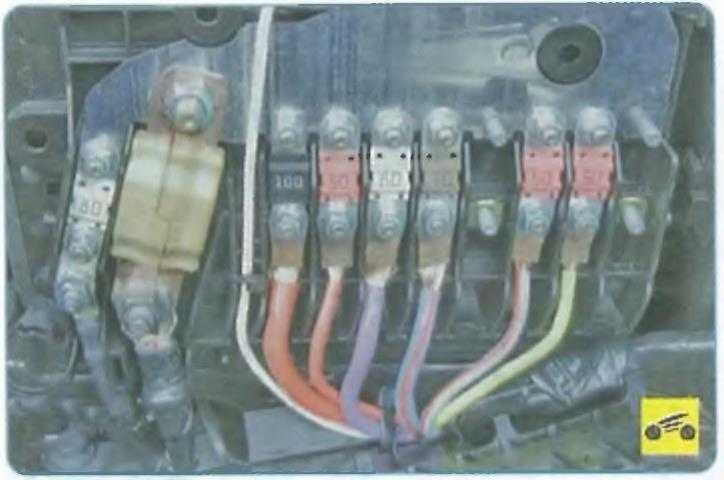

Блок предохранителей в реле под капотом Форд Фокус 3
Монтажный блоку расположен с правой стороны возле крыла и стойки.

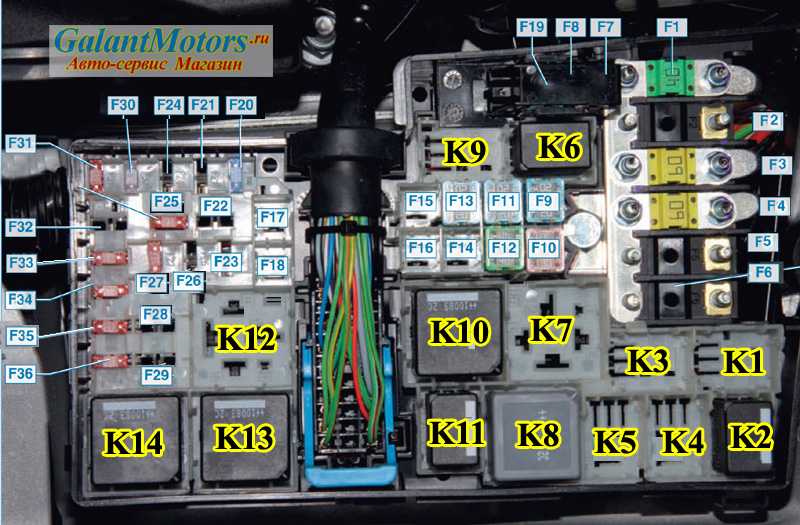

Блок предохранителей в моторном отсеке схема с обозначениями
Расшифровка
| № | Ампер | Цвет | Назначение предохранителя |
| 7 | 40 | Зеленый | Насос ABS, насос системы динамической стабилизации (ESP) |
| 8 | 30 | Розовый | Клапан системы динамической стабилизации (ESP) |
| 9 | 30 | Розовый | Обогреватель заднего стекла |
| 10 | 40 | Зеленый | Электровентилятор воздухонагнетателя |
| 11 | 30 | Розовый | Модуль запуска и остановки двигателя |
| 12 | 30 | Розовый | Электронный блок управления двигателем |
| 13 | 30 | Розовый | Реле стартера |
| 14 | 40 | Зеленый | Обогрев ветрового стекла, правая сторона |
| 15 | 25 | Белый | Блок управления трансмиссией* |
| 16 | 40 | Зеленый | Обогрев ветрового стекла, левая сторона |
| 17 | 20 | Синий | Вспомогательный отопитель* |
| 18 | 20 | Синий | Очистители ветрового стекла |
| 19 | 5 | Коричневый | Модуль ABS, модуль системы динамической стабилизации (ESP) |
| 20 | 15 | Синий | Звуковой сигнал |
| 21 | 5 | Коричневый | Выключатель стоп-сигналов |
| 22 | 15 | Синий | Система контроля аккумуляторной батареи |
| 23 | 5 | Коричневый | Катушка зажигания, блок управления наружным освещением |
| 24 | 20 | Желтый | Задняя розетка для подключения дополнительного электрооборудования* |
| 25 | 10 | Красный | Наружные зеркала заднего вида с электроприводом |
| 26 | 15 | Синий | Блок управления трансмиссией* |
| 27 | 15 | Синий | Муфта компрессора системы кондиционирования |
| 28 | 5 | Коричневый | Адаптивная система круиз-контроля |
| 29 | 20 | Желтый | Омыватели фар* |
| 30 | 5 | Коричневый | Электронный блок управления двигателем |
| 31 | — | ~ | Не используется |
| 32 | 10 | Красный | Клапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах |
| 33 | 10 | Красный | Привод заслонок управления каналами впускного коллектора* |
| 34 | 10 | Красный | Форсунки* |
| 35 | 5 | Коричневый | Активные жалюзи радиатора (бензиновый двигатель)* |
| 35 | 15 | Синий | Активные жалюзи радиатора (дизельный двигатель)* |
| 36 | 10 | Красный | Электронный блок управления двигателем |
| 37 | “ | Не используется | |
| 38 | 15 | Синий | Электронный блок управления двигателем, блок управления трансмиссией* |
| 39 | 5 | Коричневый | Модуль управления фарами* |
| 40 | 5 | Коричневый | Электроусилитель рулевого управления |
| 41 | 20 | Желтый | Блок управления наружным освещением |
| 42 | 15 | Синий | Очиститель заднего стекла |
| 43 | 15 | Синий | Регулятор наклона фар |
| 44 | 5 | Коричневый | Адаптивная система круиз-контроля |
| 45 | 10 | Красный | Обогрев форсунок омывателя ветрового окна |
| 46 | 25 | Белый | Электрические стеклоподъемники (передние окна) |
| 47 | 7,5 | Бордовый | Электрообогрев наружных зеркал заднего вида |
| 48 | — | Испаритель* |
Привод
Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
Источник
Блок предохранителей в салоне Ford Focus 3
Большинство предохранителей установлено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.
Для получения доступа к предохранителям и реле, нужно снять защитный кожух, который крепится 2-мя фиксаторами. Для замены предохранителей рекомендуется использовать специальный пластмассовый пинцет.
Расположение блоков
На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.
Схема
Описание
В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.

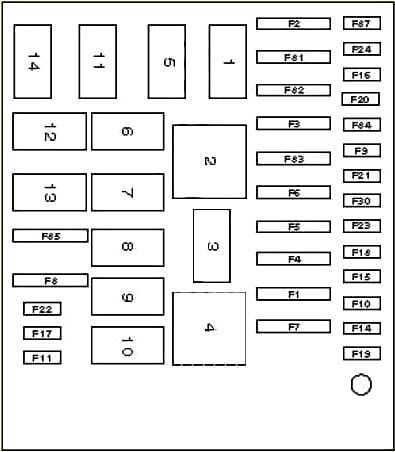

Cхема расположения предохранителей в салоне Ford Focus 3
Расшифровка
| № | Ампер | Цвет | Назначение предохранителя |
| 56 | 20 | Желтый | Питание топливного насоса |
| 57-58 | — | — | Не используется |
| 59 | 5 | Коричневый | Питание пассивной противоугонной системы (PATS) |
| 60 | 10 | Красный | Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка |
| 61 | 20 | Желтый | Предохранитель прикуривателя форд фокус 3, задняя розетка для подключения дополнительного оборудования |
| 62 | 5 | Коричневый | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения* |
| 63 | 10 | Красный | Адаптивная система круиз-контроля* |
| 64 | — | — | Не используется |
| 65 | 10 | Красный | Механизм открывания крышки багажного отделения |
| 66 | 20 | Желтый | Замок двери водителя |
| 67 | 7,5 | Бордовый | Дисплей аудиосистемы |
| 68 | 15 | Красный | Замок рулевой колонки |
| 69 | 5 | Коричневый | Панель приборов |
| 70 | 20 | Желтый | Центральный замок |
| 71 | 10 | Красный | Система отопления и кондиционирования |
| 72 | 7,5 | Бордовый | Электроусилитель рулевого управления |
| 73 | 5 | Коричневый | Автономное звуковое устройство, диагностический разъем |
| 74 | 15 | Синий | Главный предохранитель фар дальнего света |
| 75 | 15 | Синий | Передние противотуманные фары* |
| 76 | 10 | Красный | Фонари заднего хода |
| 77 | 20 | Желтый | Насос омывателя фар |
| 78 | 5 | Коричневый | Выключатель (замок) зажигания или кнопка запуска |
| 79 | 15 | Синий | Аудиосистема, аварийная сигнализация и кнопка запирания дверей |
| 80 | 20 | Желтый | Люк с электроприводом* |
| 81 | 5 | Коричневый | Датчик движения в салоне, антенна |
| 82 | 20 | Желтый | Насос стеклоомывателя |
| 83 | 20 | Желтый | Центральный замок |
| 84 | 20 | Желтый | Замок двери водителя |
| 85 | 7,5 | Бордовый | Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона |
| 86 | 10 | Красный | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
| 87-89 | — | Не используется |
Назначение и расположение устройства
В любом предохранителе есть вставка, которая легко перегорает при скачке напряжения.
Этот скачок может возникнуть, к примеру, из-за короткого замыкания в электросети автомобиля. Из-за быстрого разрушения плавкой вставки потребители электроэнергии (в нашем случае — прикуриватели) остаются целы. Как правило, предохранители в современных легковых автомобилях объединяются в большие массивы, или блоки. Доступ к этим блокам водитель может получить из салона. Однако расположение предохранительных блоков зависит от модели автомобиля. Например, в современных автомобилях ВАЗ предохранительный блок располагается слева, под рулевой колонкой. Производители автомобилей БМВ (в частности , например, БМВ Е39) размещают блок предохранителей в потолке бардачка, и чтобы добраться до него, водителю придётся открутить пару болтов. В автомобиле Форд Фокус предохранители находятся под бардачком, за пластиковой крышкой. Об их замене и пойдёт речь.
Расположение предохранителей в багажнике Форд Фокус 3
Схема предохранителей в багажнике Форд Фокус 3
Расшифровка
| № | Ампер | Цвет | Назначение предохранителя |
| 1 | — | — | Не используется |
| 2 | 10 | Красный | Кнопка запуска двигателя* |
| 3 | 5 | Коричневый | Дистанционное открывание дверей |
| 4 | 25 | Бежевый | Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала |
| 5 | 25 | Бежевый | Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала |
| 6 | 25 | Бежевый | Электрические стеклоподъемники (левая задняя дверь)* |
| 7 | 25 | Бежевый | Электрические стеклоподъемники (правая задняя дверь)* |
| 8 | 10 | Красный | Система сигнализации |
| 9 | 25 | Бежевый | Электрическая регулировка положения сиденья водителя* |
| 10-11 | — | — | Не используется |
| 12 | 10 | Красный | Системы кондиционирования воздуха |
| 13 | 5 | Коричневый | Комбинация приборов |
| 14 | 7,5 | Бордовый | Дисплей аудиосистемы* |
| 15 | 15 | Синий | Аудиосистема, панель управления аудиосистемой |
| 16-25 | — | — | Не используется |
| 26 | 40 | Зеленый | Модуль прицепа |
| 27-28 | — | — | Не используется |
| 29 | 5 | Коричневый | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
| 30 | 5 | Коричневый | Модуль системы помощи при парковке* |
| 31-33 | — | — | Не используется |
| 34 | 15 | Синий | Обогрев сиденья водителя* |
| 35 | 15 | Синий | Обогрев сиденья переднего пассажира* |
| 36 | — | — | Не используется |
| 37 | 5 | Коричневый | Люк с электроприводом* |
| 38-45 | — | Не используется | |
| 46 | 10 | Красный | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
Типы предохранителей и их обозначения
Примечательно, что первое поколение Ford Focus имело предохранительные блоки с нумерацией, стартующей с сотни, но после рестайлинга все поменялось, и теперь отсчет ведется с буквенно-числовой комбинации F37.
При этом речь идет о салонном блоке, тогда как в моторном дублере, имеющем не только предохранительные модули, но и 14 наиболее важных во всей электросистеме автомобиля реле с соответствующей нумерацией R1-R14, точкой отсчета является комбинация F1.
Что касается функциональной нагрузки предохранителей и защищаемых ими электросетей, то все они приведены в следующей таблице:
Кроме того, всю необходимую информацию по этим элементам можно найти в инструкции по эксплуатации транспортного средства, или же на соответствующем сетевом ресурсе (актуально, если документ был утерян), просто введя уникальный VIN-код своего автомобиля. Эти же обозначения могут пригодиться автолюбителю в том случае, если на повестке дня встанет вопрос о замене того или иного модуля.
При этом важно помнить, что по цвету предохранителя определяется сила тока, рассчитанная на определенные элементы системы. Проще говоря, несоответствие этих параметров делает саму установку и дальнейшее использование предохранителей нецелесообразным.

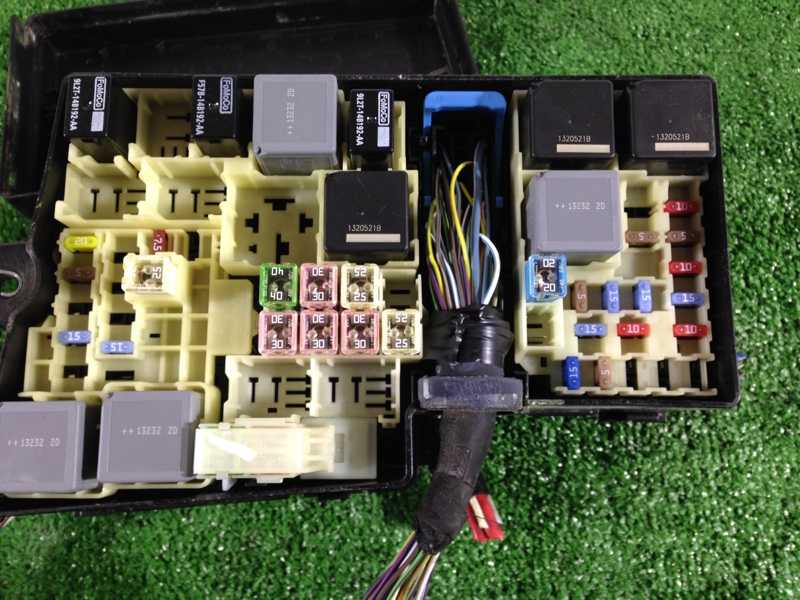

Внутрисалонный монтажный блок ПП
Предохранители и реле мерседес w124
В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.
Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.
| Защищаемый прибор или цепь | Номинал, А | № |
| Головная фара, Лампа дальнего свет слева | 15 | 37 |
| Головная фара, Лампа дальнего свет справа | 15 | 38 |
| Доп. розетка, прикуриватель | 25 | 39 |
| Сервопривод люка | 20 | 40 |
| Передняя правая дверь, предохранитель электромодуля | 20 | 41 |
| Подогрев наружных зеркал | 10 | 42 |
| +12В на электрооборудование от АКБ | 10 | 43 |
| Разъем OBD2, диагностика | 10 | 44 |
| Лампочки на габариты | 10 | 45 |
| +12В на приборную панель от АКБ | 10 | 46 |
| Мотор омывателя лобового стекла , обогрев форсунок омывателя | 15 | 47 |
| Лампочки ближнего света , дневные ходовые огни | 20 | 48 |
| Переключатель освещения +12В от АКБ | 15 | 49 |
| Привод дворников переднего стекла | 25 | 50 |
| Предохранитель бензонасоса | 20 | 51 |
| Обогревательный элемент стекла заднего обзора | 25 | 52 |
| Парковочные огни и габариты, слева | 7. 5 | 53 |
| Парковочные огни и габариты, справа | 7.5 | 54 |
| Предохранитель ЦЗ и электромодуля передней левой двери | 20 | 55 |
| Безключевой доступ | 20 | 56 |
| Привод зеркал внешнего обзора, контроль напряжения АКБ | 10 | 57 |
| +12 В питание автомагнитолы от АКБ | 20 | 58 |
| Электропитание прицепа | 20 | 59 |
| Лампочка ближний свет, справа | 20 | 60 |
| Лампочка ближний свет, слева | 20 | 61 |
| Сервопривод кресла водителя | 20 | 62 |
| Привод боковых стекол | 25 | 63 |
| Свободный разъем | 64 | |
| AirBag | 10 | 65 |
| +12В освещение салона | 10 | 66 |
| +12В питание иммобилайзера и панели приборов | 10 | 67 |
Панель приборов, доп. оборудование | 7.5 | 68 |
| Лампочки противотуманок | 20 | 69 |
| +12В от АКБ, питание эдектромодулей | 10 | 70 |
| Дневные ходовые огни | 10 | 71 |
| Свободный разъем | 72 | |
| Подсветка заднего номера | 7.5 | 73 |
| Лампочки стоп сигналов задних | 15 | 74 |
| ЭБУ двигателя | 15 | 75 |
| Свободный разъем | 76 | |
| Питание реле ЦЗ | 25 | 77 |
| Питание на дворники +12В задний | 15 | 78 |
| +12В доп. розетка багажника | 15 | 79 |
| Выключение внутреннего освещения, таймер | 15 | 80 |
| Правая дверь, электромодуль задний | 15 | 81 |
| Левая дверь, электромодуль задний | 15 | 82 |
| Подключение магнитолы Bose | 10 | 83 |
| Лампочки заднего хода , +12В от АКБ | 10 | 84 |
| ЭБУ системы кондиционирования | 10 | 85 |
| Подогрев кресел, перед | 20 | 86 |
Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г.
(рестайлинг)
| Защищаемый прибор или реле | Номинал,А | № |
| +12 В питание электроприборов | 15 | 100 |
| Сервопривод люка, сервопривод водительского кресла | 25 | 101 |
| Мотор печки , сажеуловитель для дизельных ДВС | 10 | 102 |
| +12 В от АКБ, освещение внутреннее | 10 | 103 |
| Таймер салонного осветителя | 10 | 104 |
| Подогрев стекла задний | 25 | 105 |
| Безключевой доступ, KeyFree | 20 | 106 |
| OBD2 разъем, приборная панель | 10 | 107 |
| Автомагнитола и доп. приборы | 7.5 | 108 |
| Задняя доп. розетка | 25 | 109 |
| Переключатель дневных ходовых огней на генератор | 15 | 110 |
| 20 | 111 | |
| +12В от АКБ топливного насоса | ||
| +12 В от АКБ, автомагнитола | 15 | 112 |
| Лампочки габаритных огней | 5 | 113 |
| +12 В от АКБ, иммобилайзер и приборная панель | 5 | 114 |
| Переключение освещения на генератор во время движения | 7. 5 | 115 |
| Лампочки противотуманок | 15 | 116 |
| Подсветка заднего номерного знака | 15 | 117 |
| Задняя дверь, электромодуль левый | 20 | 118 |
| Доп. розетка в багажнике | 10 | 119 |
| Доп. розетка питания для прицепа | 30 | 119 |
| Задняя дверь, электромодуль правый | 25 | 120 |
| Подогрев кресел передних | 25 | 121 |
| AirBag | 10 | 122 |
| Подогрев зеркал наружного обзора | 10 | 123 |
| Левые габариты | 10 | 124 |
| Правые габариты | 10 | 125 |
| Система KeyFree | 20 | 126 |
| Мотор подъемника боковых стекол | 30 | 127 |
| Запасной разъем | 128 | |
| Дворники переднего стекла | 25 | 129 |
| Запасной разъем | 130 | |
| Задний дворник | 20 | 131 |
| Задние стопы | 10 | 132 |
| Блокировка дверей, электромодуль пассажирской двери | 20 | 133 |
| Центральный замок, электромодуль водительской двери | 20 | 134 |
| DRL | 20 | 135 |
| Моторчик стеклоомывателя, обогрев форсунок омывателя | 15 | 136 |
| Зуммер салона | 15 | 137 |
| Акселератор, ЭБУ АКПП | 15 | 138 |
| Лампочка дальнего света | 20 | 139 |
| Лампочка дальнего света | 20 | 140 |
| Привод зеркал наружного обзора | 15 | 141 |
| Правая лампочка основного света | 20 | 142 |
| Левая лампочка основного света | 20 | 143 |
Процедура снятия и замены
Замена ПП
Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:
- В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
- Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
- Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.
Загрузка …
Замена БП в салоне
На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:
- Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
- Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
- Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
- Поочередно демонтируйте каждый элемент БП.
- Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
- Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
- Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
- Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
- Возьмите новый БП и установите его на место старого. Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
- Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.
Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.
Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.
FORD-FOCUS-2013-FUSE-BOX-Диаграмма-Google Suce
ALLBILDERVIDEOSSHOPPINGMAPSNEWSBücher
SUCOPTIONEN
Bilder
FOCLED ANZEIGEN
ALLEGEGEN
9002FOUCE (2012-2014). box.info › ford › ford-focus-2012-2014-предохранители-…
Здесь вы найдете схемы блоков предохранителей Форд Фокус 2012, 2013 и 2014 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, и учиться … 9Предохранители и реле Ford Focus Electric (2012-2018) , 2013, 2016, 2017 и 2018, получить информацию о расположении панелей предохранителей в салоне автомобиля, …
Расположение и схемы блока предохранителей: Ford Focus (2012-2014) – YouTube
www.youtube. com › смотреть
28.01.2019 · Смотрите больше на нашем сайте: https://fuse-box.info/ford/ford-focus-2012-2014-fuses-and-relayFuse …
Добавлено: 3:21
Прислано: 28.01.2019
Ähnliche Fragen
Где находится блок предохранителей в Ford Focus 2012 года?
Расположение и схемы блока предохранителей: Ford Focus Electric (2012-2018)
www.
youtube.com › смотреть
28.01.2019 · Подробнее на нашем сайте: https://fuse-box.info/ford /ford-focus-electric-2012-2018-fuses-and…
Добавлено: 3:27
Прислано: 28.01.2019
Ford Focus Mk3 (2010-2018) Схемы блока предохранителей – YouTube
www.youtube.com › смотреть
30.03.2020 · Подробнее о предохранителях Ford Focus смотрите на нашем сайте: https://fusecheck.com/ford/ford-focus-mk3-2010 …
Dauer: 2 :43
Прислан: 30.03.2020
Ford Focus Electric (2011-2018) Схемы блока предохранителей – YouTube
www.youtube.com › смотреть
30.03.2020 · Подробнее о предохранителях Ford Focus Electric смотрите на нашем сайте : https://fusecheck.com/ford/ford-focus …
Дауэр: 2:06
Прислан: 30.03.2020
Ford Focus (2011 – 2015) – схема блока предохранителей – Auto Genius
www.autogenius.info › ford-focus-mk3-2011-box-f… – 2015) – схема блока предохранителей. Год выпуска: 2011, 2012, 2013, 2014, 2015.
Панель предохранителей салона. Ford Focus 2011 …
Ford Focus Electric mk3 (2013 – 2015) – схема блока предохранителей (версия ЕС)
www.autogenius.info › ford-focus-electric-mk3-201…
02.09.2015 · Ford Focus Electric mk3 (2013 – 2015) – схема блока предохранителей (версия ЕС). Год выпуска: 2013, 2014, 2015. Блок предохранителей. Предохранитель, ток [ …
Схема блока предохранителей Ford Focus 2013
mbkp.bergische-apotheke-remscheid-app.de › ford-…
Схема блока предохранителей Ford Focus 2013Фокус схема блок предохранителей ford 2003 коробка zx3 проводка 2004 коробки оба капота под нужны зажигания па. 50 рядов салона …
Ähnlichesuchanfragen
Ford Focus 2013 расположение блока предохранителей
Схема блока предохранителей Форд Фокус 2012 года
Схема блока предохранителей Форд Фокус мк3
Блок предохранителей под капотом Форд Фокус 2013 года
Расположение блока предохранителей Форд Фокус 2012 года
Руководство по блоку предохранителей Ford Focus 2012 г.
Расположение блоков предохранителей на Ford Focus MK3
Сделай сам
| |||
Форд Фокус – Видеоурок Модель: Форд Фокус МК 3 – Годы 2011-2018 Давайте узнаем в этом кратком и простом руководстве расположение блоков предохранителей на Ford Focus третьей серии, следуя приведенным ниже инструкциям. Опубликовано 25 октября 2021 г. Автор: ScegliAuto | Как сбросить индикатор AdBlue на Peugeot 3008 1.5 BlueHDi Сегодня в этом кратком руководстве мы увидим необходимую процедуру, которая позволит нам сбросить шпион AdBlue на Peugeot 3008 1.5 BlueHDi. Перед сбросом сигнальной лампы AdBlue необходимо восстановить правильный уровень жидкости; далее садимся в машину и подключаем наше диагностическое ПО, как показано на видео. |
Сначала мы находим блок предохранителей в моторном отсеке; находим возле аккумулятора, сняв пластиковую крышку для доступа к предохранителям, как показано на видео. На данный момент мы собираемся обнаружить расположение внутреннего блока предохранителей; находим его со стороны пассажира, сняв пластиковую панель, которую находим под бардачком. С левой стороны багажника есть еще один небольшой блок предохранителей.
