значит никакого моста в приборке нет и шины никак не связаны между собой.

Ошибаетесь , вот информация из ETIS:

Общая информация

В модуле системы обмена данных ( в системе шины данных) модули различных систем соединены друг с другом через один или несколько проводов.

Система шины данных существует для того, чтобы передавать данные между присоединенными модулями, а также между присоединенными модулями иобщей системой диагностики (WDS ).

Вместо простых команд ВКЛ/ВЫКЛ в системе шины данных предаются комплектные блоки данных. Такие блоки данных содержат наряду с собственно информацией также данные об адресах модулей, к которым производится обращение, размер блока, а также информацию для контроля содержания каждого отдельного блока данных.

Системы шин данных дают следующие преимущества:

простой обмен данными между модулями посредством стандартизированного протокола
меньшее число датчиков и разъемов
возможность улучшения диагностики
более низкую стоимость
Через стандартный 16-полюсный разъем (DLC) WDS (соединяется) с различными системами шин данных и питанием. Через DLC сигнал передается при программировании модуля.

Если у системы шин данных обрываются один или несколько проводов или имеет место короткое замыкание на массу или появляется напряжение, связь между модулями и с ( WDS ) нарушается или исчезает полностью.

Чтобы восстановить связь между собой, модули отдельных систем должны общаться на одном языке. Такой язык называется протоколом.

Компания Ford в настоящее время применяет четыре различных системы шин данных. В зависимости от модели автомобиля и его оборудования применяются все три системы. Каждая из систем шин данных имеет свой собственный протокол.

Системы шин данных:

шина Standard Corporate Protocol (SCP). Эта шина имеет два витых провода. Шина служит для связи между прибора управления силовым агрегатом (PCM) и (WDS) через DLC. Для программирования PCM в зависимости от марки двигателя и года его выпуска применяется третий кабель, ACP-шина. Эта шина применяется исключительно вместе с SCP-шиной.
шина стандарта ISO 9141 Международной организации по стандартизации. Эта шина состоит из отдельного провода и служит исключительно для связи между модулями и WDS. Через шину стандарта ISO 9141 считываются данные различных накопителей неисправностей.

Шина LIN (Local Interconnect Network) является стандартом экономичной связи между интеллектуальными датчиками и исполнительными устройствами автомобиля. подсеть управляющих устройств (LIN) повсеместно применяется там, где не требуется диапазон и универсальность шины CAN. Спецификация LIN содержит в себе протокол LIN – единый формат для описания общей сети LIN и интерфейс между LIN и приложением. LIN состоит из задающего модуля LIN и одного или нескольких исполнительных модулей LIN. Для управления доступом к шине LIN использует принцип "Задающий модуль-Исполнительный модуль (Master-Slave)". Решающее преимущество этого принципа заключается в том, что в исполнительном модуле для работы с шиной требуются незначительные ресурсы (производительность центрального процессора, ROM, RAM). Задающий модуль реализуется в управляющем модуле или шлюзе, которые имеют необходимые для этого ресурсы. Любая связь инициируется задающим модулем. Поэтому сообщение всегда состоит из заголовка, который создает задающий модуль, и ответа исполнительного модуля. Скорость передачи данных составляет до 20 Кбит/с. Задающее устройство LIN располагает информацией о временной последовательности всех передаваемых данных. Эти данные передаются от соответствующего исполнительного модуля LIN (например, от ультразвуковых датчиков), если их запрашивают у задающего устройства LIN. LIN является однопроводной шиной, т.е. данные передаются только по одной жиле кабеля. Обычно по этому же кабелю подается питающее напряжение. Масса питающего напряжения является одновременно массой линии передачи данных. В шине LIN не применяются нагрузочные резисторы.
Шина Controller Area Network (CAN) Эта шина состоит из двух витых проводов и работает последовательно (данные переносятся друг за другом). Шина служит для связи модулей между собой, а также для связи между модулями и WDS. Модули присоединены к шине последовательно. Здесь могут легко присоединяться новые модули, без изменения прокладки кабелей. Передаваемые данные принимаются каждым модулем, подключенным к CAN (сети управляющих устройств). Так как каждый пакет данных имеет идентификатор, в котором наряду с обозначением содержания устанавливается также приоритет сообщения, каждый модуль может определить, являются ли данные важными для самой обработки информации. Благодаря этому несколько модулей одновременно могут работать с одним пакетом данных и получать данные. При этом обеспечивается ситуация, при которой важные данные (например, от антиблокировочной системы (ABS)) направляются в первую очередь. Другие модули могут передавать данные на шину данных только в том случае, если информация пришла с высоким приоритетом.
Для обеспечения высокой помехоустойчивости на шине (CAN) установлены два нагрузочных резистора сопротивлением 120 Ом. Указанные резисторы установлены в первом модуле присоединенном к шине CAN и последнем модуле, присоединенном к шине CAN, и применяются для устранения помех, а также для снятия пиков напряжения. Для обеспечения надежной работы системы шин данных модули должны присоединяться с встроенным нагрузочным сопротивлением.

Преимуществами CAN-шины являются:

минимизация затрат на разводку кабелей.
высокая помехозащищенность (защищенность от неисправностей/отказов).
прочность.
возможность расширения.
выстраивание приоритетов информации.
низкая стоимость.
автоматическое повторение поврежденной информации.
самостоятельный контроль системы и возможность автоматического отключения поврежденных модулей от шины данных.

На автомобилях, изготовленных, начиная с модельного года 2003.75, в зависимости от модели применяется дополнительно и вторая система шин CAN. Эта шина отличается в основном только более низкой скоростью передачи данных и в настоящее время применятся в основном для комфортной электроники. Для возможности различения отдельных систем CAN систему CAN с высокой скоростью передачи данных обозначают как высокоскоростную (HS) CAN, а систему CAN с более низкой скоростью передачи данных обозначают как среднескоростную (MS) CAN. Как у всех систем шин CAN у среднескоростной шины CAN для повышения помехоустойчивости установлены два нагрузочных резистора на 120 Ом. Для осуществления связи между модулями высокоскоростной шины CAN и среднескоростной шины CAN применяется модуль с обеими системами шин данных. Связь обеих систем шин данных обозначается как gateway (шлюз). В таком gateway полученные данные преобразуются в соответствии со скоростью, необходимой для соответствующей шины данных, и передаются дальше. Таким образом достигается оптимальное распределение информации между обеими системами шин данных.

Элементы сети.

На моделях Focus CMax, а также на моделях Focus, изготовленных начиная с модельного года 2005, в зависимости от варианта оснащения применяются две системы шин передачи данных.

Количество модулей, подсоединенных к двум системам шин передачи данных CAN, зависит от варианта оснащения автомобиля.

Модуль (RCM)

1-компакт-диск (CD) - чейнджер
2-Автомобили, оснащенные навигационной системой с DVD и сенсорным дисплеем
3-Сенсорный дисплей
4-Панель управления аудиосистемой
5-Модуль дополнительных мобильных электронных устройств (PSE)
6-Модуль устройств пассивной безопасности заднего сиденья
7-Модуль - электронного регулирования температуры (EATC)
8-Модуль RCM
9-Многофункциональный электронный модуль (GEM)
10-Модуль передней левой двери
11-Модуль передней правой двери
12-Модуль правой задней двери - все, кроме кабриолета
13-Модуль левой задней двери - все, кроме кабриолета
14-Дополнительный отопитель, работающий на топливе/программируемый дополнительный отопитель, работающий на топливе
15-Модуль помощи при парковке.
16-Модуль системы блокировки без ключа
17-Электронный щиток приборов
18-Среднескоростная шина CAN
19-(Диагностический разъем DLC)
20-(РСМ)
21-Прибор управления КПП (TCM)
22-Модуль электрогидравлического усилителя рулевого управления (EHPS)
23-Модуль ABS или модуль электронной программы стабилизации
24-Модуль управления системой подачи топливной присадки
25-Модуль наружного освещения (LCM) - автомобили с газоразрядными лампами или автомобили с динамической системой головного освещения
26-Высокоскоростная шина CAN
27-Модуль стояночного тормоза с электронным управлением (EPB)
28-Дополнительный щиток приборов
29-Нагрузочные резисторы
30-Модуль управления складным верхом кабриолета

У автомобилей Focus CMax, а также у автомобилей Focus с MY2005 выпуска вследствие возросшего числа модулей и как следствие возросшего объема передаваемых данных применяется вторая CAN-шина (среднескоростная CAN-шина). Указанная шина работает с более низкой скоростью и служит в основном для связи в области комфортной электроники.

Для возможности обмена данными между высокоскоростной и низкоскоростной CAN-шинами применяется gateway. Шлюз служит в качестве интерфейса между обеими системами шин передачи данных CAN и установлен в электронном щитке приборов.

Модули, присоединенные к обеим системам шин данных CAN, зависят от варианта оборудования автомобиля.

В PCM и в электронном щитке приборов установлены соответственно по одному нагрузочному резистору сопротивлением 120 Ом высокоскоростной CAN-шины.

В GEM и в электронном щитке приборов установлены соответственно по одному нагрузочному резистору сопротивлением 120 Ом высокоскоростной CAN-шины.

Указанные нагрузочные сопротивления служат для защиты от помех. Для обеспечения надежной работы системы шин данных модули должны всегда присоединяться с встроенным нагрузочным сопротивлением.

LIN - кабриолет

1-Диагностический разъем DLC
2-Среднескоростная шина CAN
3-Модуль RCM
4-Модуль RCM
5-Модуль RCM
6-Задний модуль (PDM)
7-Задний модуль (DDM)
8-Переключатель замка двери - сторона водителя

ffclub.ru

Ford Focus 2 2008 Ищу электросхемы автомобиля - Ford Focus II

Здравствуйте. Ищу этектросхемы на а/м Ford Focus 2 двигатель 2л 145л.с. VIN X9FPXXEEDP8K70641  2008г. Заранее благодарю.


Focus 2008-, 2.0L Duratec-HE PFI (145PS), Sea Grey (met)

Номер VIN:   X9FPXXEEDP8K70641
Номер одобрения типа (TAN):   E13*2001/116*0144, E13*2001/116*0157



Основные элементы
Дата изготовления:   20.06.2008
Модельный ряд:   Focus 2008-
Тип кузова:   5-дверный седан
Вариант:
  Серия 35
Двигатель:   2.0L Duratec-HE PFI (145PS)
Коробка передач:   5-ступенчатая механическая- MTX75
Привод:   LHD FWD
Токсичность выхлопа:   Токсичность выхлопа IV уровня
Кондиционер:   А/С с двухзон. автом. темпер.контр.
Территория:   (+)"RU"
Лакокрасочное покрытие:   Sea Grey (met)
Тканевая отделка салона:   Cubical / Dark Flint



carmasters.org

Эл. схемы, схемы подключения, распиновки и др.

цитата:
значит никакого моста в приборке нет и шины никак не связаны между собой.

Ошибаетесь , вот информация из ETIS:

Общая информация

В модуле системы обмена данных ( в системе шины данных) модули различных систем соединены друг с другом через один или несколько проводов.

Система шины данных существует для того, чтобы передавать данные между присоединенными модулями, а также между присоединенными модулями иобщей системой диагностики (WDS ).

Вместо простых команд ВКЛ/ВЫКЛ в системе шины данных предаются комплектные блоки данных. Такие блоки данных содержат наряду с собственно информацией также данные об адресах модулей, к которым производится обращение, размер блока, а также информацию для контроля содержания каждого отдельного блока данных.

Системы шин данных дают следующие преимущества:

простой обмен данными между модулями посредством стандартизированного протокола
меньшее число датчиков и разъемов
возможность улучшения диагностики
более низкую стоимость
Через стандартный 16-полюсный разъем (DLC) WDS (соединяется) с различными системами шин данных и питанием. Через DLC сигнал передается при программировании модуля.

Если у системы шин данных обрываются один или несколько проводов или имеет место короткое замыкание на массу или появляется напряжение, связь между модулями и с ( WDS ) нарушается или исчезает полностью.

Чтобы восстановить связь между собой, модули отдельных систем должны общаться на одном языке. Такой язык называется протоколом.

Компания Ford в настоящее время применяет четыре различных системы шин данных. В зависимости от модели автомобиля и его оборудования применяются все три системы. Каждая из систем шин данных имеет свой собственный протокол.

Системы шин данных:

шина Standard Corporate Protocol (SCP). Эта шина имеет два витых провода. Шина служит для связи между прибора управления силовым агрегатом (PCM) и (WDS) через DLC. Для программирования PCM в зависимости от марки двигателя и года его выпуска применяется третий кабель, ACP-шина. Эта шина применяется исключительно вместе с SCP-шиной.
шина стандарта ISO 9141 Международной организации по стандартизации. Эта шина состоит из отдельного провода и служит исключительно для связи между модулями и WDS. Через шину стандарта ISO 9141 считываются данные различных накопителей неисправностей.
Шина LIN (Local Interconnect Network) является стандартом экономичной связи между интеллектуальными датчиками и исполнительными устройствами автомобиля. подсеть управляющих устройств (LIN) повсеместно применяется там, где не требуется диапазон и универсальность шины CAN. Спецификация LIN содержит в себе протокол LIN – единый формат для описания общей сети LIN и интерфейс между LIN и приложением. LIN состоит из задающего модуля LIN и одного или нескольких исполнительных модулей LIN. Для управления доступом к шине LIN использует принцип "Задающий модуль-Исполнительный модуль (Master-Slave)". Решающее преимущество этого принципа заключается в том, что в исполнительном модуле для работы с шиной требуются незначительные ресурсы (производительность центрального процессора, ROM, RAM). Задающий модуль реализуется в управляющем модуле или шлюзе, которые имеют необходимые для этого ресурсы. Любая связь инициируется задающим модулем. Поэтому сообщение всегда состоит из заголовка, который создает задающий модуль, и ответа исполнительного модуля. Скорость передачи данных составляет до 20 Кбит/с. Задающее устройство LIN располагает информацией о временной последовательности всех передаваемых данных. Эти данные передаются от соответствующего исполнительного модуля LIN (например, от ультразвуковых датчиков), если их запрашивают у задающего устройства LIN. LIN является однопроводной шиной, т.е. данные передаются только по одной жиле кабеля. Обычно по этому же кабелю подается питающее напряжение. Масса питающего напряжения является одновременно массой линии передачи данных. В шине LIN не применяются нагрузочные резисторы.
Шина Controller Area Network (CAN) Эта шина состоит из двух витых проводов и работает последовательно (данные переносятся друг за другом). Шина служит для связи модулей между собой, а также для связи между модулями и WDS. Модули присоединены к шине последовательно. Здесь могут легко присоединяться новые модули, без изменения прокладки кабелей. Передаваемые данные принимаются каждым модулем, подключенным к CAN (сети управляющих устройств). Так как каждый пакет данных имеет идентификатор, в котором наряду с обозначением содержания устанавливается также приоритет сообщения, каждый модуль может определить, являются ли данные важными для самой обработки информации. Благодаря этому несколько модулей одновременно могут работать с одним пакетом данных и получать данные. При этом обеспечивается ситуация, при которой важные данные (например, от антиблокировочной системы (ABS)) направляются в первую очередь. Другие модули могут передавать данные на шину данных только в том случае, если информация пришла с высоким приоритетом.
Для обеспечения высокой помехоустойчивости на шине (CAN) установлены два нагрузочных резистора сопротивлением 120 Ом. Указанные резисторы установлены в первом модуле присоединенном к шине CAN и последнем модуле, присоединенном к шине CAN, и применяются для устранения помех, а также для снятия пиков напряжения. Для обеспечения надежной работы системы шин данных модули должны присоединяться с встроенным нагрузочным сопротивлением.

Преимуществами CAN-шины являются:

минимизация затрат на разводку кабелей.
высокая помехозащищенность (защищенность от неисправностей/отказов).
прочность.
возможность расширения.
выстраивание приоритетов информации.
низкая стоимость.
автоматическое повторение поврежденной информации.
самостоятельный контроль системы и возможность автоматического отключения поврежденных модулей от шины данных.
На автомобилях, изготовленных, начиная с модельного года 2003.75, в зависимости от модели применяется дополнительно и вторая система шин CAN. Эта шина отличается в основном только более низкой скоростью передачи данных и в настоящее время применятся в основном для комфортной электроники. Для возможности различения отдельных систем CAN систему CAN с высокой скоростью передачи данных обозначают как высокоскоростную (HS) CAN, а систему CAN с более низкой скоростью передачи данных обозначают как среднескоростную (MS) CAN. Как у всех систем шин CAN у среднескоростной шины CAN для повышения помехоустойчивости установлены два нагрузочных резистора на 120 Ом. Для осуществления связи между модулями высокоскоростной шины CAN и среднескоростной шины CAN применяется модуль с обеими системами шин данных. Связь обеих систем шин данных обозначается как gateway (шлюз). В таком gateway полученные данные преобразуются в соответствии со скоростью, необходимой для соответствующей шины данных, и передаются дальше. Таким образом достигается оптимальное распределение информации между обеими системами шин данных.

Элементы сети.

На моделях Focus CMax, а также на моделях Focus, изготовленных начиная с модельного года 2005, в зависимости от варианта оснащения применяются две системы шин передачи данных.

Количество модулей, подсоединенных к двум системам шин передачи данных CAN, зависит от варианта оснащения автомобиля.

Модуль (RCM)

1-компакт-диск (CD) - чейнджер
2-Автомобили, оснащенные навигационной системой с DVD и сенсорным дисплеем
3-Сенсорный дисплей
4-Панель управления аудиосистемой
5-Модуль дополнительных мобильных электронных устройств (PSE)
6-Модуль устройств пассивной безопасности заднего сиденья
7-Модуль - электронного регулирования температуры (EATC)
8-Модуль RCM
9-Многофункциональный электронный модуль (GEM)
10-Модуль передней левой двери
11-Модуль передней правой двери
12-Модуль правой задней двери - все, кроме кабриолета
13-Модуль левой задней двери - все, кроме кабриолета
14-Дополнительный отопитель, работающий на топливе/программируемый дополнительный отопитель, работающий на топливе
15-Модуль помощи при парковке.
16-Модуль системы блокировки без ключа
17-Электронный щиток приборов
18-Среднескоростная шина CAN
19-(Диагностический разъем DLC)
20-(РСМ)
21-Прибор управления КПП (TCM)
22-Модуль электрогидравлического усилителя рулевого управления (EHPS)
23-Модуль ABS или модуль электронной программы стабилизации
24-Модуль управления системой подачи топливной присадки
25-Модуль наружного освещения (LCM) - автомобили с газоразрядными лампами или автомобили с динамической системой головного освещения
26-Высокоскоростная шина CAN
27-Модуль стояночного тормоза с электронным управлением (EPB)
28-Дополнительный щиток приборов
29-Нагрузочные резисторы
30-Модуль управления складным верхом кабриолета

У автомобилей Focus CMax, а также у автомобилей Focus с MY2005 выпуска вследствие возросшего числа модулей и как следствие возросшего объема передаваемых данных применяется вторая CAN-шина (среднескоростная CAN-шина). Указанная шина работает с более низкой скоростью и служит в основном для связи в области комфортной электроники.

Для возможности обмена данными между высокоскоростной и низкоскоростной CAN-шинами применяется gateway. Шлюз служит в качестве интерфейса между обеими системами шин передачи данных CAN и установлен в электронном щитке приборов.

Модули, присоединенные к обеим системам шин данных CAN, зависят от варианта оборудования автомобиля.

В PCM и в электронном щитке приборов установлены соответственно по одному нагрузочному резистору сопротивлением 120 Ом высокоскоростной CAN-шины.

В GEM и в электронном щитке приборов установлены соответственно по одному нагрузочному резистору сопротивлением 120 Ом высокоскоростной CAN-шины.

Указанные нагрузочные сопротивления служат для защиты от помех. Для обеспечения надежной работы системы шин данных модули должны всегда присоединяться с встроенным нагрузочным сопротивлением.

LIN - кабриолет

1-Диагностический разъем DLC
2-Среднескоростная шина CAN
3-Модуль RCM
4-Модуль RCM
5-Модуль RCM
6-Задний модуль (PDM)
7-Задний модуль (DDM)
8-Переключатель замка двери - сторона водителя

ffclub.ru

13.11. Ford Focus II. Схемы электрооборудования. Схемы включения отопления, вентиляции, кондиционирования. Аудиосистема и система управления — "ВАЖНО ВСЕМ"

Ford Focus II. Эксплуатация, обслуживание и ремонт автомобилей Ford Focus II 2007 года с двигателем (1,4 Duratec, 1,6 Duratec, 1,6 Duratec Ti-VCT)

1. Руководство по эксплуатации 1. Руководство по эксплуатации 1.1. Общие сведения, габаритные размеры и технические характеристики, паспортные данные автомобиля. 1.2. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом. 1.2.1. Комбинация приборов, выключатель зажигания, подрулевые переключатели. 1.2.2. Блок управления освещением и регулирования направления пучков света фар; блок управления системой отопления, вентиляции и кондиционирования; электростеклоподъёмники; регулятор управления наружными зеркалами. 1.2.3. Центральный замок, дверей и крышки багажника; капот; заливная горловина топливного бака; регулировка передних сидений,рулевой колонки, ремней безопасности; плафоны освещения салона. 1.3. Техника безопасности при ремонте и обслуживании. 1.4. Техническое обслуживание. Расположение узлов и агрегатов, регламент работ. 1.4.1. Состояние шин и регулировка направление пучка света фар. 1.4.2. Уровень жидкости в омывателе и замена щёток очистителя. 1.4.3. Замена фильтра отопления, кондиционирования и воздушного фильтра двигателя. 1.4.4. Проверка уровня масла в двигателе и его замена. 1.4.5. Проверка уровня охлаждающей жидкости, её замена. 1.4.6. Проверка, замена ремней привода вспомогательного оборудования, кондиционера. Замена свечей. 1.4.7. Проверка уровня масла в коробке передач и его замена. 1.4.8. Проверка уровня жидкости в гидроприводе сцепления и тормозов. Проверка состояния тормозов. 1.4.9. Проверка ходовой части. 1.4.10. Проверка рулевого управления. 1.5. Диагностика неисправностей. Двигатель и его системы. 1.5.1. Диагностика неисправностей. Специальные виды работ по диагностированию двигателя. 1.6. Диагностика неисправностей. Сцепление. 1.7. Диагностика неисправностей. Коробка передач. 1.8. Диагностика неисправностей. Приводы, ходовая часть, рулевое управление. 1.9. Диагностика неисправностей. Тормозные системы. 1.10. Диагностика неисправностей. Электрооборудование. 2. Двигатель 2. Двигатель 2.1. Описание конструкции двигателей 1,4Duratec, 1,6Duratec и 1,6Duratec Ti-VCT. 2.1.1. Замена и проверка ремня газораспределительного механизма (ГРМ). 2.1.2. Проверка и регулировка привода клапанов. 2.1.3. Замена сальников вала. 2.1.4. Замена датчика недостаточного давления масла, снятие поддона и маслоотделителя. 2.1.5. Установка поршня в положение верхней мертвой точки (ВМТ). 2.1.6. Снятие, установка маховика. 2.1.7. Замена прокладки крышки головки блока цилиндров. 2.1.8. Замена прокладки головки блока цилиндров. 2.1.9. Замена маслосъёмных колпачков. 2.1.10. Замена цепи привода ГРМ на двигателях 1,8л R4 Duratec-HE и 2,0л R4 Duratec-HE. 2.1.11. Замена распределительных валов. 2.1.12. Снятие, установка двигателя, замена опор. 2.2. Конструкция системы управления двигателем, описание работы и особенности эксплуатации. 2.2.1. Элементы системы управления двигателем. 2.2.2. Снятие ЭБУ, датчиков, катушки зажигания. 2.3. Система питания двигателя. Описание конструкции и элементы. 2.3.1. Сброс давления в системе питания. Снятие топливного бака и сливной трубы. 2.3.2. Снятие и разборка топливного модуля. 2.3.3. Снятие воздушного фильтра. 2.3.4. Снятие топливной рампы и форсунок. 2.3.5. Снятие дроссельного узла. 2.3.6. Снятие впускного трубопровода. 2.3.7. Снятие адсорбера улавливания паров и клапана продувки. 2.4. Система охлаждения двигателя. Описание конструкции и элементы. 2.4.1. Снятие расширительного бачка, термостата, насоса охлаждения. 2.4.2. Снятие вентилятора радиатора и самого радиатора. 2.5. Система выпуска отработавших газов. Описание конструкции и элементы. 2.5.1. Снятие катколлектора. 2.5.2. Замена подушек, дополнительного и основного глушителя. 4. Коробка передач 5. Передний привод 6. Передняя подвеска 7. Задняя подвеска 8. Рулевое управление 9. Тормозная система 10. Электрооборудование 10. Электрооборудование 10.1. Электрооборудование. Описание конструкции. 10.2. Таблица предохранителей. Замена предохранителей и реле. 10.3. Снятие монтажных блоков. 10.4. Снятие выключателя зажигания. 10.5. Снятие аккумуляторной батаре. 10.6. Снятие и разборка генератор. 10.7. Снятие и разборка стартера. 10.8. Снятие блок-фары, замена ламп блок-фары и указателей поворотов. 10.9. Снятие заднего фонаря, замена ламп. 10.10. Снятие дополнительного фонаря торможения, замена ламп. 10.11. Снятие фонаря освещения номерного знака, замена ламп. 10.12. Снятие плафонов освещения салона и багажника, замена ламп. 10.13. Снятие противотуманной фары и фонаря, фонаря заднего хода, замена ламп. 10.14. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол. 10.15. Снятие звукового сигнала, выключателя заднего хода и переключателя режима работы фар. 10.16. Снятие подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей и комбинации приборов. 12. Отопление, вентиляция и кондиционирование 13. Приложения 13. Приложения 13.1. Топливо, смазочные материалы, жидкости. 13.2. Лампы. 13.3. Моменты затяжки резьбовых соединений. 13.4. Схемы электрооборудования. Схемы подсоединения генератора, пуска двигателя, управления двигателями. 13.5. Схемы электрооборудования. Схемы включения вентилятора охлаждения, сигналов, блока управления ABS/ESP, наружных зеркал. 13.6. Схемы электрооборудования. Схемы включения указателей поворотов, аварийной сигнализации и блок-фары. 13.7. Схемы электрооборудования. Схемы включения освещения салона, багажника, вещевого ящика, габаритного света, сигналов торможения. 13.8. Схемы электрооборудования. Схемы включения центрального замка. 13.9. Схемы электрооборудования. Схемы включения омывателей, очистителей и стеклоподъёников. 13.10. Схемы электрооборудования. Схемы включения обогрева стёкол, подсветки зеркал, подсветки панели приборов, элементов пассивной безопасности, регулировка и подогрев сидений водителей. 13.11. Схемы электрооборудования. Схемы включения отопления, вентиляции, кондиционирования. Аудиосистема и система управления автоматической трансмиссией. 13.12. Схемы электрооборудования. Схема соединений комбинации приборов. 13.13. Контрольные размеры кузова автомобиля. 13.14. Расшифровка кодов электронной диагностики. Форум "FORD"



13.11. Ford Focus II. Схемы электрооборудования. Схемы включения отопления, вентиляции, кондиционирования. Аудиосистема и система управления



СХЕМА СОЕДИНЕНИЙ СИСТЕМЫ ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ



Схема соединений системы отопления и вентиляции: I — не оборудованным системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — монтажный блок в моторном отсеке; 2 — выключатель зажигания; 3 — реле зажигания; 4 — реле вентилятора отопителя; 5 — монтажный блок в салоне; 6 — блок управления электропакетом; 7 — электродвигатель отопителя; 8 — электропривод заслонки рециркуляции; 9 — комбинация приборов; 10 — дополнительный резистор вентилятора отопителя; 11 — ЭБУ; 12 — блок управления системой отопления и вентиляции



СХЕМА СОЕДИНЕНИЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ



Схема соединений системы кондиционирования: I — не оборудованного системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; III — без обогрева ветрового стекла; IV — с обогревом ветрового стекла; 1 — монтажный блок в моторном отсеке; 2 — выключатель зажигания; 3 — реле зажигания; 4 — реле компрессора кондиционера; 5 — реле вентилятора отопителя; 6 — монтажный блок в салоне; 7 — блок управления электропакетом; 8 — датчик давления хладагента; 9 — датчик низкого давления хладагента; 10 — муфта компрессора кондиционера; 11 — электродвигатель отопителя; 12 — электропривод заслонки рециркуляции; 13 — комбинация приборов; 14 — дополнительный резистор отопителя; 15 — ЭБУ; 16 — блок управления отоплением, вентиляцией и кондиционированием



СХЕМА СОЕДИНЕНИЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ (КЛИМАТ-КОНТРОЛЬ)



Схема соединений системы кондиционирования с автоматическим управлением (климат-контроль): 1 — монтажный блок в салоне; 2 — блок управления электропакетом; 3 — датчик давления хладагента; 4 — комбинация приборов; 5 — датчик низкого давления хладагента; 6 — ЭБУ; 7 — датчик освещенности на ветровом стекле; 8 — датчик температуры воздуха в салоне; 9 — блок автоматического управления кондиционером; 10 — датчик температуры воздуха подаваемого в ноги водителя; 11 — датчик температуры воздуха подаваемого в левые дефлекторы; 12 — датчик температуры воздуха подаваемого в правые дефлекторы; 13 — датчик температуры воздуха подаваемого в ноги пассажира; 14 — электропривод заслонки обдува ветрового стекла; 15 — монтажный блок в моторном отсеке; 16 — реле компрессора кондиционера; 17 — реле электродвигателя отопителя; 18 — электродвигатель отопителя; 19 — электропривод заслонки рециркуляции; 20 — муфта компрессора кондиционера; 21 — блок управления электродвигателем отопителя; 22 — электропривод заслонки подачи воздуха к дефлекторам панели приборов и к ногам водителя и пассажиров; 23 — электропривод левой заслонки регулирования температуры; 24 — электропривод правой заслонки регулирования температуры



СХЕМА СОЕДИНЕНИЯ АУДИОСИСТЕМЫ



Схема соединений аудиосистемы: I — без CD-чейнджера; II — с CD-чейнджером; 1 — монтажный блок в салоне; 2 — блок управления электропакетом; 3 — CD-чейнджер; 4 — комбинация приборов; 5 — антенна; 6 — головное устройство звуковоспроизведения; 7 — консоль управления головным устройством звуковоспроизведения; 8 — левый передний динамик; 9 — левый задний динамик; 10 — правый передний динамик; 11 — правый задний динамик; 12 — левый передний высокочастотный динамик; 13 — левый задний высокочастотный динамик; 14 — правый передний высокочастотный динамик; 15 — правый задний высокочастотный динамик
* трехдверный хэтчбек ** седан, пятидверный хэтчбек



СХЕМА ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИЕЙ



Схема электронной системы управления автоматической трансмиссией: 1 — монтажный блок в моторном отсеке; 2 — монтажный блок в салоне; 3 — реле света заднего хода; 4 — выключатель зажигания; 5 — электромагнит блокировки ключа зажигания; 6 — выключатель сигналов торможения; 7 — датчик положения рычага селектора АКП; 8 — комбинация приборов; 9 — блок управления ручным режимом рычага селектора; 10 — блок управления АКП; 11 — датчик частоты вращения первичного вала; 12 — датчик частоты вращения вторичного вала; 13 — клапанный механизм АКП
* от блока управления наружным освещением ** до 08.2009г. *** с 08.2009г.


vajnovsem.ru

13.4. Ford Focus II. Схемы электрооборудования. Схемы подсоединения генератора, пуска двигателя, управления двигателями, системы зажигания и включения форсунок — "ВАЖНО ВСЕМ"

Ford Focus II. Эксплуатация, обслуживание и ремонт автомобилей Ford Focus II 2007 года с двигателем (1,4 Duratec, 1,6 Duratec, 1,6 Duratec Ti-VCT)

1. Руководство по эксплуатации 1. Руководство по эксплуатации 1.1. Общие сведения, габаритные размеры и технические характеристики, паспортные данные автомобиля. 1.2. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом. 1.2.1. Комбинация приборов, выключатель зажигания, подрулевые переключатели. 1.2.2. Блок управления освещением и регулирования направления пучков света фар; блок управления системой отопления, вентиляции и кондиционирования; электростеклоподъёмники; регулятор управления наружными зеркалами. 1.2.3. Центральный замок, дверей и крышки багажника; капот; заливная горловина топливного бака; регулировка передних сидений,рулевой колонки, ремней безопасности; плафоны освещения салона. 1.3. Техника безопасности при ремонте и обслуживании. 1.4. Техническое обслуживание. Расположение узлов и агрегатов, регламент работ. 1.4.1. Состояние шин и регулировка направление пучка света фар. 1.4.2. Уровень жидкости в омывателе и замена щёток очистителя. 1.4.3. Замена фильтра отопления, кондиционирования и воздушного фильтра двигателя. 1.4.4. Проверка уровня масла в двигателе и его замена. 1.4.5. Проверка уровня охлаждающей жидкости, её замена. 1.4.6. Проверка, замена ремней привода вспомогательного оборудования, кондиционера. Замена свечей. 1.4.7. Проверка уровня масла в коробке передач и его замена. 1.4.8. Проверка уровня жидкости в гидроприводе сцепления и тормозов. Проверка состояния тормозов. 1.4.9. Проверка ходовой части. 1.4.10. Проверка рулевого управления. 1.5. Диагностика неисправностей. Двигатель и его системы. 1.5.1. Диагностика неисправностей. Специальные виды работ по диагностированию двигателя. 1.6. Диагностика неисправностей. Сцепление. 1.7. Диагностика неисправностей. Коробка передач. 1.8. Диагностика неисправностей. Приводы, ходовая часть, рулевое управление. 1.9. Диагностика неисправностей. Тормозные системы. 1.10. Диагностика неисправностей. Электрооборудование. 2. Двигатель 2. Двигатель 2.1. Описание конструкции двигателей 1,4Duratec, 1,6Duratec и 1,6Duratec Ti-VCT. 2.1.1. Замена и проверка ремня газораспределительного механизма (ГРМ). 2.1.2. Проверка и регулировка привода клапанов. 2.1.3. Замена сальников вала. 2.1.4. Замена датчика недостаточного давления масла, снятие поддона и маслоотделителя. 2.1.5. Установка поршня в положение верхней мертвой точки (ВМТ). 2.1.6. Снятие, установка маховика. 2.1.7. Замена прокладки крышки головки блока цилиндров. 2.1.8. Замена прокладки головки блока цилиндров. 2.1.9. Замена маслосъёмных колпачков. 2.1.10. Замена цепи привода ГРМ на двигателях 1,8л R4 Duratec-HE и 2,0л R4 Duratec-HE. 2.1.11. Замена распределительных валов. 2.1.12. Снятие, установка двигателя, замена опор. 2.2. Конструкция системы управления двигателем, описание работы и особенности эксплуатации. 2.2.1. Элементы системы управления двигателем. 2.2.2. Снятие ЭБУ, датчиков, катушки зажигания. 2.3. Система питания двигателя. Описание конструкции и элементы. 2.3.1. Сброс давления в системе питания. Снятие топливного бака и сливной трубы. 2.3.2. Снятие и разборка топливного модуля. 2.3.3. Снятие воздушного фильтра. 2.3.4. Снятие топливной рампы и форсунок. 2.3.5. Снятие дроссельного узла. 2.3.6. Снятие впускного трубопровода. 2.3.7. Снятие адсорбера улавливания паров и клапана продувки. 2.4. Система охлаждения двигателя. Описание конструкции и элементы. 2.4.1. Снятие расширительного бачка, термостата, насоса охлаждения. 2.4.2. Снятие вентилятора радиатора и самого радиатора. 2.5. Система выпуска отработавших газов. Описание конструкции и элементы. 2.5.1. Снятие катколлектора. 2.5.2. Замена подушек, дополнительного и основного глушителя. 4. Коробка передач 5. Передний привод 6. Передняя подвеска 7. Задняя подвеска 8. Рулевое управление 9. Тормозная система 10. Электрооборудование 10. Электрооборудование 10.1. Электрооборудование. Описание конструкции. 10.2. Таблица предохранителей. Замена предохранителей и реле. 10.3. Снятие монтажных блоков. 10.4. Снятие выключателя зажигания. 10.5. Снятие аккумуляторной батаре. 10.6. Снятие и разборка генератор. 10.7. Снятие и разборка стартера. 10.8. Снятие блок-фары, замена ламп блок-фары и указателей поворотов. 10.9. Снятие заднего фонаря, замена ламп. 10.10. Снятие дополнительного фонаря торможения, замена ламп. 10.11. Снятие фонаря освещения номерного знака, замена ламп. 10.12. Снятие плафонов освещения салона и багажника, замена ламп. 10.13. Снятие противотуманной фары и фонаря, фонаря заднего хода, замена ламп. 10.14. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол. 10.15. Снятие звукового сигнала, выключателя заднего хода и переключателя режима работы фар. 10.16. Снятие подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей и комбинации приборов. 12. Отопление, вентиляция и кондиционирование 13. Приложения 13. Приложения 13.1. Топливо, смазочные материалы, жидкости. 13.2. Лампы. 13.3. Моменты затяжки резьбовых соединений. 13.4. Схемы электрооборудования. Схемы подсоединения генератора, пуска двигателя, управления двигателями. 13.5. Схемы электрооборудования. Схемы включения вентилятора охлаждения, сигналов, блока управления ABS/ESP, наружных зеркал. 13.6. Схемы электрооборудования. Схемы включения указателей поворотов, аварийной сигнализации и блок-фары. 13.7. Схемы электрооборудования. Схемы включения освещения салона, багажника, вещевого ящика, габаритного света, сигналов торможения. 13.8. Схемы электрооборудования. Схемы включения центрального замка. 13.9. Схемы электрооборудования. Схемы включения омывателей, очистителей и стеклоподъёников. 13.10. Схемы электрооборудования. Схемы включения обогрева стёкол, подсветки зеркал, подсветки панели приборов, элементов пассивной безопасности, регулировка и подогрев сидений водителей. 13.11. Схемы электрооборудования. Схемы включения отопления, вентиляции, кондиционирования. Аудиосистема и система управления автоматической трансмиссией. 13.12. Схемы электрооборудования. Схема соединений комбинации приборов. 13.13. Контрольные размеры кузова автомобиля. 13.14. Расшифровка кодов электронной диагностики. Форум "FORD"



13.4. Ford Focus II. Схемы электрооборудования. Схемы подсоединения генератора, пуска двигателя, управления двигателями, системы зажигания и включения форсунок

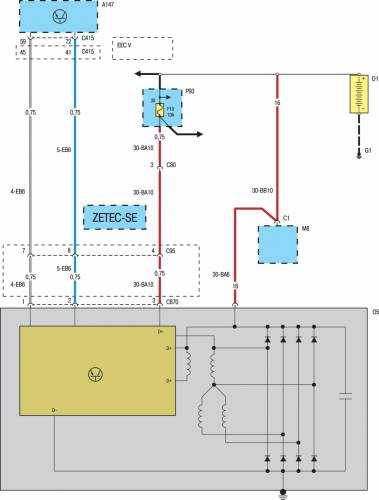

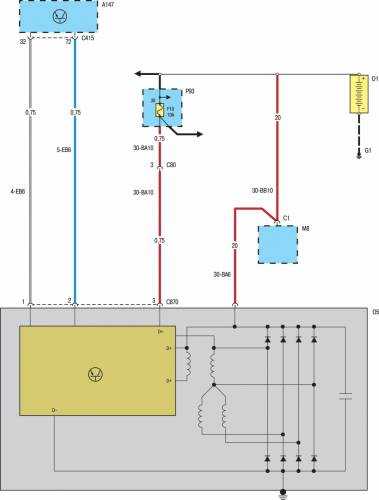

СХЕМА СОЕДИНЕНИЙ ГЕНЕРАТОРА



Схема соединений генератора: 1 — аккумуляторная батарея; 2 — монтажный блок в моторном отсеке; 3 — ЭБУ; 4 — стартер; 5 — генератор; 6 — регулятор напряжения

СХЕМА ПУСКА ДВИГАТЕЛЯ



Схема пуска двигателя: I — с автоматической КП; II — с механической КП; 1 — аккумуляторная батарея; 2 — выключатель зажигания; 3 — монтажный блок в моторном отсеке; 4 — реле стартера; 5 — ЭБУ; 6 — датчик положения рычага селектора; 7 — стартер; 8 — генератор



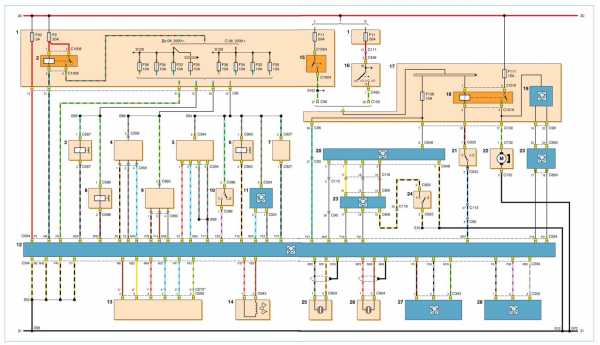

СХЕМА ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 1,4 DURATEC, 1,6 DURATEC





Схема электронной системы управления двигателем: I — с ABS и ESP; II — без ABS и ESP; III — с системой запуска двигателя без ключа; IV — не оборудованный системой запуска двигателя без ключа; 1 — монтажный блок в моторном отсеке; 2 — главное реле; 3 — управляющий датчик концентрации кислорода; 4 — диагностический датчик концентрации кислорода; 5 — датчик давления в системе гидроусилителя рулевого управления; 6 — клапан продувки адсорбера; 7 — датчик скорости автомобиля; 8 — ЭБУ; 9 — дроссельный узел; 10 — датчик абсолютного давления и температуры воздуха; 11 — реле зажигания; 12 — выключатель зажигания; 13 — монтажный блок в салоне; 14 — реле топливного насоса; 15 — блок управления электропакетом; 16 — датчик положения педали «газа»; 17 — аварийный выключатель системы подачи топлива; 18 — топливный насос; 19 — комбинация приборов; 20 — датчик положения педали сцепления; 21 — датчик детонации; 22 — датчик фаз; 23 — датчик положения коленчатого вала; 24 — датчик температуры охлаждающей жидкости
* с 08. 2009г. ** с двигателем 1,4



СХЕМА ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 1,6 DURATEC TI-VCT





Схема электронной системы управления двигателем 1,6, 115 л.с.: I — с системой запуска двигателя без ключа; II — не оборудованный системой запуска двигателя без ключа; 1 — монтажный блок в моторном отсеке; 2 — главное реле; 3 — электромагнитный клапан системы изменения фаз распределительного вала выпускных клапанов; 4 — управляющий датчик концентрации кислорода; 5 — датчик массового расхода воздуха; 6 — клапан продувки адсорбера; 7 — термостат с электронным управлением; 8 — электромагнитный клапан системы изменения фаз распределительного вала впускных клапанов; 9 — диагностический датчик концентрации кислорода; 10 — датчик давления в системе гидроусилителя рулевого управления; 11 — датчик скорости автомобиля; 12 — ЭБУ; 13 — дроссельный узел; 14 — датчик положения коленчатого вала; 15 — реле зажигания; 16 — выключатель зажигания; 17 — монтажный блок в салоне; 18 — реле топливного насоса; 19 — блок управления электропакетом; 20 — датчик положения педали «газа»; 21 — аварийный выключатель системы подачи топлива; 22 — топливный насос; 23 — комбинация приборов; 24 — датчик положения педали сцепления; 25 — датчик детонации 1; 26 — датчик детонации 2; 27 — датчик положения распределительного вала выпускных клапанов; 28 — датчик положения распределительного вала впускных клапанов
* с 09. 2008г. до 08. 2009г.



СХЕМА СИСТЕМЫ ЗАЖИГАНИЯ





Схема системы зажигания: а — двигатели 1,4 и 1,6; б — двигатель 1,6, 115 л.с.; 1 — монтажный блок в моторном отсеке; 2 — катушка зажигания; 3 — свечи зажигания; 4 — ЭБУ; 5 — датчик фаз; 6 — датчик положения коленчатого вала; 7 — датчик детонации; 8 — датчик положения распределительного вала выпускных клапанов; 9 — датчик положения распределительного вала впускных клапанов; 10 — датчик детонации 1; 11 — датчик детонации 2



СХЕМА ВКЛЮЧЕНИЯ ФОРСУНОК



Схема включения форсунок: 1 — монтажный блок в моторном отсеке; 2 — топливная форсунка; 3 — ЭБУ


vajnovsem.ru

13.9. Ford Focus II. Схемы электрооборудования. Схемы включения омывателей, очистителей и стеклоподъёников — "ВАЖНО ВСЕМ"

Ford Focus II. Эксплуатация, обслуживание и ремонт автомобилей Ford Focus II 2007 года с двигателем (1,4 Duratec, 1,6 Duratec, 1,6 Duratec Ti-VCT)

1. Руководство по эксплуатации 1. Руководство по эксплуатации 1.1. Общие сведения, габаритные размеры и технические характеристики, паспортные данные автомобиля. 1.2. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом. 1.2.1. Комбинация приборов, выключатель зажигания, подрулевые переключатели. 1.2.2. Блок управления освещением и регулирования направления пучков света фар; блок управления системой отопления, вентиляции и кондиционирования; электростеклоподъёмники; регулятор управления наружными зеркалами. 1.2.3. Центральный замок, дверей и крышки багажника; капот; заливная горловина топливного бака; регулировка передних сидений,рулевой колонки, ремней безопасности; плафоны освещения салона. 1.3. Техника безопасности при ремонте и обслуживании. 1.4. Техническое обслуживание. Расположение узлов и агрегатов, регламент работ. 1.4.1. Состояние шин и регулировка направление пучка света фар. 1.4.2. Уровень жидкости в омывателе и замена щёток очистителя. 1.4.3. Замена фильтра отопления, кондиционирования и воздушного фильтра двигателя. 1.4.4. Проверка уровня масла в двигателе и его замена. 1.4.5. Проверка уровня охлаждающей жидкости, её замена. 1.4.6. Проверка, замена ремней привода вспомогательного оборудования, кондиционера. Замена свечей. 1.4.7. Проверка уровня масла в коробке передач и его замена. 1.4.8. Проверка уровня жидкости в гидроприводе сцепления и тормозов. Проверка состояния тормозов. 1.4.9. Проверка ходовой части. 1.4.10. Проверка рулевого управления. 1.5. Диагностика неисправностей. Двигатель и его системы. 1.5.1. Диагностика неисправностей. Специальные виды работ по диагностированию двигателя. 1.6. Диагностика неисправностей. Сцепление. 1.7. Диагностика неисправностей. Коробка передач. 1.8. Диагностика неисправностей. Приводы, ходовая часть, рулевое управление. 1.9. Диагностика неисправностей. Тормозные системы. 1.10. Диагностика неисправностей. Электрооборудование. 2. Двигатель 2. Двигатель 2.1. Описание конструкции двигателей 1,4Duratec, 1,6Duratec и 1,6Duratec Ti-VCT. 2.1.1. Замена и проверка ремня газораспределительного механизма (ГРМ). 2.1.2. Проверка и регулировка привода клапанов. 2.1.3. Замена сальников вала. 2.1.4. Замена датчика недостаточного давления масла, снятие поддона и маслоотделителя. 2.1.5. Установка поршня в положение верхней мертвой точки (ВМТ). 2.1.6. Снятие, установка маховика. 2.1.7. Замена прокладки крышки головки блока цилиндров. 2.1.8. Замена прокладки головки блока цилиндров. 2.1.9. Замена маслосъёмных колпачков. 2.1.10. Замена цепи привода ГРМ на двигателях 1,8л R4 Duratec-HE и 2,0л R4 Duratec-HE. 2.1.11. Замена распределительных валов. 2.1.12. Снятие, установка двигателя, замена опор. 2.2. Конструкция системы управления двигателем, описание работы и особенности эксплуатации. 2.2.1. Элементы системы управления двигателем. 2.2.2. Снятие ЭБУ, датчиков, катушки зажигания. 2.3. Система питания двигателя. Описание конструкции и элементы. 2.3.1. Сброс давления в системе питания. Снятие топливного бака и сливной трубы. 2.3.2. Снятие и разборка топливного модуля. 2.3.3. Снятие воздушного фильтра. 2.3.4. Снятие топливной рампы и форсунок. 2.3.5. Снятие дроссельного узла. 2.3.6. Снятие впускного трубопровода. 2.3.7. Снятие адсорбера улавливания паров и клапана продувки. 2.4. Система охлаждения двигателя. Описание конструкции и элементы. 2.4.1. Снятие расширительного бачка, термостата, насоса охлаждения. 2.4.2. Снятие вентилятора радиатора и самого радиатора. 2.5. Система выпуска отработавших газов. Описание конструкции и элементы. 2.5.1. Снятие катколлектора. 2.5.2. Замена подушек, дополнительного и основного глушителя. 4. Коробка передач 5. Передний привод 6. Передняя подвеска 7. Задняя подвеска 8. Рулевое управление 9. Тормозная система 10. Электрооборудование 10. Электрооборудование 10.1. Электрооборудование. Описание конструкции. 10.2. Таблица предохранителей. Замена предохранителей и реле. 10.3. Снятие монтажных блоков. 10.4. Снятие выключателя зажигания. 10.5. Снятие аккумуляторной батаре. 10.6. Снятие и разборка генератор. 10.7. Снятие и разборка стартера. 10.8. Снятие блок-фары, замена ламп блок-фары и указателей поворотов. 10.9. Снятие заднего фонаря, замена ламп. 10.10. Снятие дополнительного фонаря торможения, замена ламп. 10.11. Снятие фонаря освещения номерного знака, замена ламп. 10.12. Снятие плафонов освещения салона и багажника, замена ламп. 10.13. Снятие противотуманной фары и фонаря, фонаря заднего хода, замена ламп. 10.14. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол. 10.15. Снятие звукового сигнала, выключателя заднего хода и переключателя режима работы фар. 10.16. Снятие подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей и комбинации приборов. 12. Отопление, вентиляция и кондиционирование 13. Приложения 13. Приложения 13.1. Топливо, смазочные материалы, жидкости. 13.2. Лампы. 13.3. Моменты затяжки резьбовых соединений. 13.4. Схемы электрооборудования. Схемы подсоединения генератора, пуска двигателя, управления двигателями. 13.5. Схемы электрооборудования. Схемы включения вентилятора охлаждения, сигналов, блока управления ABS/ESP, наружных зеркал. 13.6. Схемы электрооборудования. Схемы включения указателей поворотов, аварийной сигнализации и блок-фары. 13.7. Схемы электрооборудования. Схемы включения освещения салона, багажника, вещевого ящика, габаритного света, сигналов торможения. 13.8. Схемы электрооборудования. Схемы включения центрального замка. 13.9. Схемы электрооборудования. Схемы включения омывателей, очистителей и стеклоподъёников. 13.10. Схемы электрооборудования. Схемы включения обогрева стёкол, подсветки зеркал, подсветки панели приборов, элементов пассивной безопасности, регулировка и подогрев сидений водителей. 13.11. Схемы электрооборудования. Схемы включения отопления, вентиляции, кондиционирования. Аудиосистема и система управления автоматической трансмиссией. 13.12. Схемы электрооборудования. Схема соединений комбинации приборов. 13.13. Контрольные размеры кузова автомобиля. 13.14. Расшифровка кодов электронной диагностики. Форум "FORD"



13.9. Ford Focus II. Схемы электрооборудования. Схемы включения омывателей, очистителей и стеклоподъёников



СХЕМА ВКЛЮЧЕНИЯ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА



Схема включения очистителя ветрового стекла: а — с датчиком дождя; б — без датчика дождя; I — не оборудованный системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — выключатель зажигания; 2 — монтажный блок в моторном отсеке; 3 — реле зажигания; 4 — датчик дождя; 5 — монтажный блок в салоне; 6 — реле низкой скорости очистителя; 7 — реле высокой скорости очистителя; 8 — блок управления электропакетом; 9 — правый подрулевой переключатель; 10 — электродвигатель очистителя



СХЕМА ВКЛЮЧЕНИЯ ОЧИСТИТЕЛЯ И ОМЫВАТЕЛЯ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ



Схема включения очистителя и омывателя стекла двери багажного отделения: I — не оборудованный системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — выключатель зажигания; 2 — монтажный блок в моторном отсеке; 3 — реле зажигания; 4 — монтажный блок в салоне; 5 — блок управления электропакетом; 6 — реле очистителя стекла двери багажного отделения; 7 — электродвигатель омывателя; 8 — электродвигатель очистителя; 9 — правый подрулевой переключатель

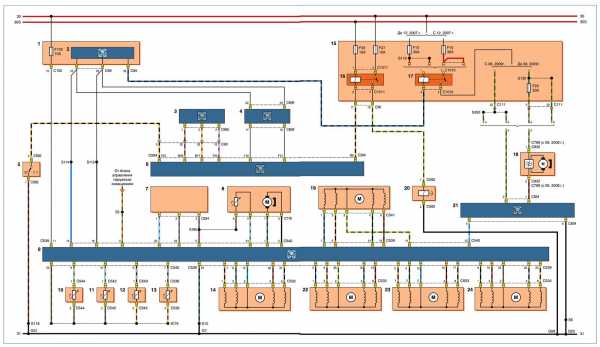

СХЕМА ВКЛЮЧЕНИЯ СТЕКЛОПОДЪЁМНИКОВ С ЭЛЕКТРОПРИВОДОМ



Схема включения стеклоподъемников с электроприводом: I — не оборудованный системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — выключатель зажигания; 2 — монтажный блок в моторном отсеке; 3 — реле зажигания; 4 — монтажный блок в салоне; 5 — блок управления электропакетом; 6 — блок управления стеклоподъемниками на левой передней двери; 7 — светодиод подсветки; 8 — электропривод стеклоподъемника с блоком управления правой передней двери; 9 — элект ропривод стеклоподъемника с блоком управления левой передней двери; 10 — выключатель стеклоподъемника правой передней двери; 11 — электропривод стеклоподъемника с блоком управления левой задней двери; 12 — электропривод стеклоподъемника с блоком управления правой задней двери; 13 — выключатель стеклоподъемника левой задней двери; 14 — выключатель стеклоподъемника правой задней двери



СХЕМА ВКЛЮЧЕНИЯ СТЕКЛОПОДЪЁМНИКОВ С ЭЛЕКТРОПРИВОДОМ ТОЛЬКО ПЕРЕДНИХ ДВЕРЕЙ



Схема включения стеклоподъемников с электроприводом только передних дверей: 1 — монтажный блок в салоне; 2 — блок выключателей стеклоподъемников на левой двери; 3 — выключатель стеклоподъемника на правой двери; 4 — электропривод стеклоподъемника левой передней двери; 5 — электропривод стеклоподъемника правой передней двери
* с 08. 2009г.



СХЕМА ВКЛЮЧЕНИЯ ОМЫВАТЕЛЯ ФАР



Схема включения омывателя фар: 1 — монтажный блок в салоне; 2 — блок управления электропакетом; 3 — блок управления наружным освещением; 4 — монтажный блок в моторном отсеке; 5 — реле омывателя фар; 6 — правый подрулевой переключатель; 7 — электродвигатель насоса омывателя фар
* с 08. 2009г.


vajnovsem.ru

Форд Фокус - схема электрическая

     Очередная новинка Ford Focus 1998-2005 года выпуска. Техническое состояние вы можете оценить самостоятельно, при условии, что шины передних колес от одного производителя, имеют одинаковый профиль и давление в шинах соответствует норме. Оценку проводите по следующим критериям: при движении прямо рулевое колесо должно находиться в среднем положении, без какого-либо смещения; при движении прямо по ровной дороге, после того как вы сняли руки с рулевого колеса, автомобиль не должен уходить влево или вправо;  после завершения поворота рулевое колесо должно самостоятельно вернуться в положение, соответствующее движению прямо; неравномерный износ шин.

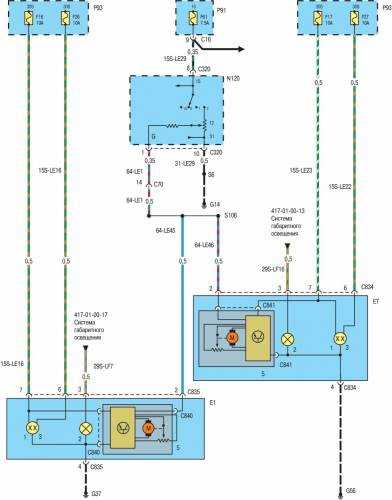

Условные обозначения к эл.схемам на Форд Фокус

A7—ЭБУ системой ABS
A27—ЭБУ системой автоматического поддержания постоянной скорости автомобиля
A30—комбинация приборов (41 — микропроцессор)
A31—модуль топливного насоса (1 — топливныйнасос; 2 — датчик указателя уровня топлива в баке)
A37—бортовой компьютер
A38—реле времени
A77—ЭБУ иммобилайзером/системой центральной блокировки замков дверей
A147—ЭБУ силовым агрегатом
B43—датчик угла поворота коленчатого вала
B120—селектор выбора передач АКП
B135—датчик температуры головки блока цилиндров
E1—левая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы)
E3—левый передний указатель поворота
E7—правая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы)
E8—правый передний указатель поворота
E9—левый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы)
E10—правый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы)
E44—боковой повторитель правого указателя поворота

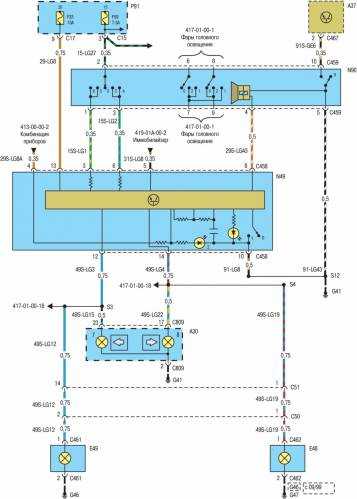

E45—боковой повторитель левого указателя поворота; N49 — выключатель аварийной световой сигнализации (положения выключателя: 0 — выключено; 1 — включено; 2 — контрольная лампа включения аварийной световой сигнализации)
E48—правый задний указатель поворота
E49—левый задний указатель поворота
E105—левый фонарь света заднего хода
E109—правый фонарь света заднего хода
E174—дополнительный фонарь сигнала торможения
h2—звуковой сигнал
h5—дополнительный звуковой сигнал
K4—реле топливного насоса
K13—реле питания ЭБУ силовым агрегатом
K22—реле стартера
K33—реле звукового сигнала

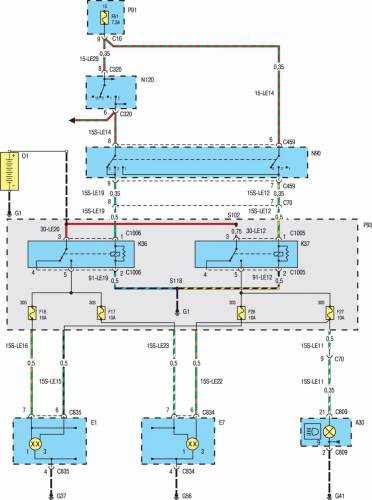

K36—реле ближнего света
K37—реле дальнего света
K45—реле вентилятора охлаждения двигателя
K46—реле вентилятора охлаждения двигателя (повышенная частота вращения)
K50—реле электрических стеклоподъемников
K70—реле свечей накаливания
LHD—автомобили с левосторонним расположением рулевого управления
M8—стартер
M9—очиститель заднего стекла
M37—вентилятор охлаждения двигателя
M38—дополнительный вентилятор охлаждения двигателя
M122—стеклоподъемник двери водителя
M123—стеклоподъемник двери переднего пассажира
M132—стеклоподъемник задней левой двери
M133—стеклоподъемник задней правой двери
N54—выключатель звукового сигнала (положения выключателя: 0 — выключен; 1 — включен)
N81—выключатель на педали сцепления (положения выключателя: 1 — сцепление включено; 2 — сцепление выключено)
N76—датчик давления в системе кондиционирования (положения датчика: 1 — нормальное давление; 2 — повышенное давление)
N90—подрулевой переключатель дальнего/ ближнего света фар и указателей поворота (0 — выключено; 1 — дальний свет; 2 — переключение дальнего / ближнего света)
N104—переключатель очистителя и омывателя ветрового стекла (положения переключателя: 0 — выключено; 6 — включен омыватель; 7 — включен очиститель)

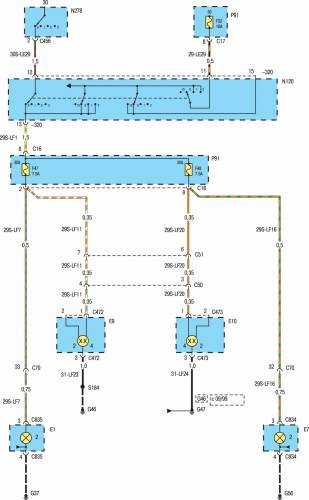

N120—выключатель внешнего освещения (0 — выключено; 1 — габаритный свет; 2 — ближний свет фар
N276—выключатель на коробке передач (положения выключателя: 2 — сигнал заднего хода включен; 3 — сигнал заднего хода включен; 5 — включена одна из передач коробки; 6 — включена нейтральная передача коробки)
N278—выключатель (замок) зажигания (положения выключателя: 0 — зажигание выключено; 1 — включено питание радиоприемника; 2 — зажигание включено; 3 — включение стартера (пуск двигателя))
N300—переключатели электрических стеклоподъемников на двери водителя (0 — стеклоподъемники выключены; 1 — поднятие стекол; 2 — опускание стекол; 3 — лампы подсветки переключателей стеклоподъемников; 5 — переключатель стеклоподъемника двери водителя; 10 — опускание стекла двери водителя; 11 — поднятие стекла двери водителя)
N316—выключатель подачи топлива (положения выключателя: 1 — включен; 2 — выключен)

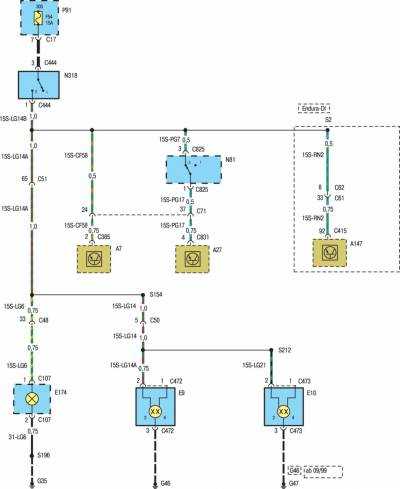

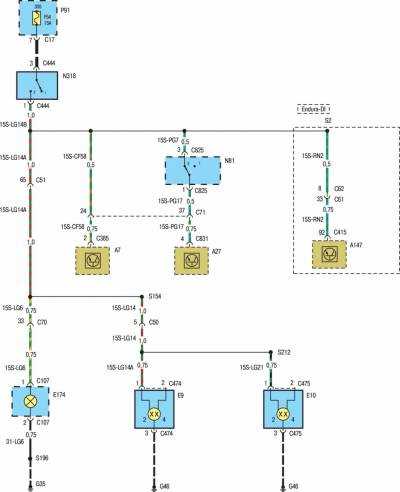

N318—выключатель сигнала торможения (положения выключателя: 1 — выключено; 2 — включено)
P91—центральный монтажный блок предохранителей и реле
O1—аккумуляторная батарея
O5—генератор
P1—перемычка
P13—винтовой проводник
P20—свечи накаливания
P91—центральный монтажный блок предохранителей и реле
P93—монтажный блок предохранителей и реле на аккумуляторной батарее
P136—свечи зажигания
R27—резистор
R51—обогреватель левого сопла омывателя ветрового стекла
R52—обогреватель правого сопла омывателя ветрового стекла
T1—катушка зажигания
U1—конденсатор
V33—диод
Y13—электромагнитный клапан системы холостого хода
Y108—топливная форсунка цилиндра № 1
Y109—топливная форсунка цилиндра № 2
Y110—топливная форсунка цилиндра № 3
Y111—топливная форсунка цилиндра № 4

a-shema.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
