как снять обшивку передней двери Форд фокус 2 фото, и видео своими руками
передняя дверь Форд Фокус 2
Для того чтобы произвести такую работу по замене или снятии,обшивки или других деталей требуется, от автомобилиста определенных навыков и знаний. В области авто. ремонта. Однако иногда даже их недостаточно для того чтобы понять как снимается та или иная автомобильная деталь, тем более если у вас нет представлении как снять или заменить какую то деталь, то вам нужна( информация), или заплатит мастерам на СТО.
Снимаем нижнею половинку с помощью плоской отвертки
И так на пример однажды у меня вышел из строя электро замок двери, мне не пришлось долго думать! так как я занимаюсь ремонтом автомобилей. Эту статью я пишу для тех автовладельцев у которых нет опыта по ремонту, постараюсь просветить кто столкнулся с такой проблемой в первые. действовать по логике,
В этой статье я постараюсь подробно показать и раскозать как снять обшивку двери Форд Фокус 2 своими руками,
Чтобы понять, как разобрать дверь Форда Фокус 2, нужно определить, какие инструменты нам понадобятся.
Их совсем немного, всего четыре.
Инструменты
- Плоская отвертка.
- Плоскогубцы.
- Длинная головка на «8».
- Ключик TORX T25 или как его обычно называют — звездочка.
Пошаговая инструкция как снять обшивку двери FordFocus
1. Первую очередь опустите стекло для удобства работы по снятии бокового зеркала.
2. Как снять сетку бокового зеркала
Как снять боковое зеркала
3. Чтобы снять сетку ее нужно потянуть на себя, он фиксируется на защелках.
4. Теперь нужно снять уплотнитель двери. Будьте очень внимательны и аккуратны, чтобы не порвать уплотнитель, и не повредить скобы. Если вы будете аккуратны их можно будет использовать повторно.
5. Возьмите плоскую отвертку и установите ее в щель подлокотника. Затем аккуратно поднимите ее вверх, а нижнюю часть подлокотника потяните на себя.
открутит болт клюем на 10.
3. После необходимо взять ключ TORX T25, и открутить им болт крепления.На фотографи выше вы видите красный кружок, которым отмечен единственный болт который прикручено зеркало двери, возьмите ключ TORX T25, и им откручиваем его.
После чего мы сдергиваем всю рамку пищалки (или внутреннюю панель бокового зеркала). Она держится всего на одной пластиковой клипсе и одной направляющей. Отсоединяем штекер от сигнальный датчик который срабатывает при открытии дверей.
Снимаем проводку, их нельзя перепутать и все же выделим их по цветам.
вытаскиваем колодку проводов из сойки арки кузова
Желтой стрелкой показан штекер электрорегулировки, который тоже нужно отсоединить. Зеленой стрелкой указан штекер динамика.
снимаем крышку подлокотника двери
После необходимо взять ключ TORX T25, и открутить два болта на 10. которых мы не увидим пока ни снимем крышку дверной ручки.
Снимаем обшивку передней двери форд фокус 2
Далее, поддеваем рамку внутренней ручки, тянем на себя и сдвигаем ее вперед в противоположную сторону от ручки и отсоединяем штекер стекло подъемника. А снятие внутренней ручки форд фокус 2 смотрим здесь.
разъединяем все разъемы праводки которые идут к подъемнику, регулировке зеркал, и к динамике магнитолы.
Снимаем обшивку передней двери форд фокус 2
Вот как выглядит ваша обшивка с внутренний стороны после демонтажа передней двери Форд Фокуса второго поколения рестайлинг.

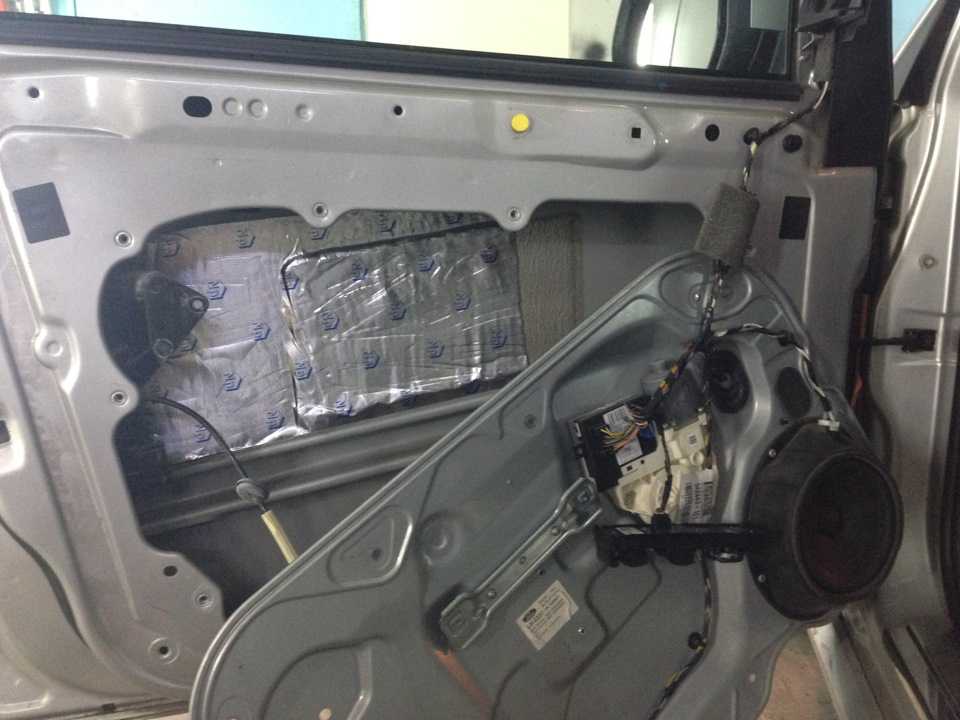

Откручиваем карту
11. Оставшиеся в корпусе пистоны извлекаются при помощи плоскогубцев или специальны ключом типа отвертки. И переходим к откручивании ( карты).берем ключ TORX или головкой на 8. И открутим все болты по кругу их должно быть 10. Штук и карта снята.
Смотрим ( ВИДЕО) как разобрать двери на авто. Форд Фокус 2.
Установка или замена обшивки производиться в обратной последовательности.
