Как отрегулировать фары на Форд Фокус?
Независимо от того, чувствуете ли вы, что ночью плохо видите, или чувствуете, что освещаете слишком низко или слишком высоко, во всех этих сценариях виновата только одна часть вашего автомобиля – ваши фары, также известные как дальний свет. . Хотя эта регулировка может показаться легкой благодаря колесику на панели инструментов, полная регулировка гораздо более техническая, чем эта элементарная манипуляция, и в этой статье мы узнаем как отрегулировать фары вашего Ford Focus? Для этого, во-первых, мы выясним, почему вам нужно регулировать дальний свет, а во-вторых, как регулировать фары вашего Ford Focus.
Зачем настраивать фары вашего Ford Focus?
Итак, давайте начнем с того, что вам нужно отрегулировать фары вашего Ford Focus. У многих из нас фары отрегулированы достаточно хорошо, и кажется, что они достаточно загораются после наступления темноты. К сожалению, это не постоянное обстоятельство и не исследуют эту настройку, потому что фары на вашем Ford Focus недостаточно яркие, или вам кажется, что они слишком слабые, – хорошая идея .
Регулировка дальнего света вашего Ford Focus для обеспечения безопасности
Прежде всего, регулировка фар Ford Focus должно быть достигнуто из соображений безопасности. Будь то для вас или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. Очевидно, что если вы не видите достаточно, есть риск проигнорировать препятствие на дороге или плохо спрогнозировать поворот. В качестве альтернативы, если ваши фары слишком сильные, даже если вы должны переключиться на ближний свет при пересечении транспортного средства, время, необходимое для этого переключения, обычно будет направьте на водителя перед собой свет фар вашего Ford Focus . Поэтому для других, а также для вас очень важно иметь идеальную регулировку фар.
Регулировка фар в Ford Focus по юридическим причинам
В дополнение к безопасности, есть закон, который контролирует мощность, регулировку автомобильных фар (статьи R313-2 Дорожного кодекса), вот что он предлагает: иметь от 2 до 4 фар, которые светят на расстоянии не менее 100 метров. Их использование регулируется другим законодательством, европейским (директива 76/756 / EEC), согласно которому максимальная высота для регулировки фар не ограничена, но максимальная ширина луча должна быть такой же, как у ближнего света. фары и максимальная яркость должна быть 225 000 кд.
Как отрегулировать фары Форд Фокус?
Теперь мы перейдем к разделу, который вас больше всего беспокоит в этой статье. как отрегулировать фары своего форд фокус? Эта настройка может показаться немного сложной, но, следуя рекомендациям, вы сможете сделать это без особых проблем.
Подготовка к регулировке фар Форд Фокус
Прежде всего, вам нужно подготовить свой автомобиль, чтобы настроить дальний свет в хороших условиях, вот подготовка к настройке:
- Поставьте машину на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
- Внимательно проверьте давление в шинах.
- Убедитесь, что ручка регулировки высоты фонарей установлена на 0.
.
- Попробуйте сделать это с половиной полного бака.
- Снимите с автомобиля весь лишний вес, на сиденье водителя должен находиться только один человек.
Регулировка фар его Ford Focus
Как только ваш автомобиль займет позицию, вы включите ближний свет и сделайте крестообразную отметку (один горизонтальный и один вертикальный отрезки) в середине балки, которая будет проецироваться на стену. Убедитесь, что обе части креста горизонтальны. Затем верните автомобиль на расстояние от 7 до 10 метров. Для остальной части процедуры выполните следующие действия:

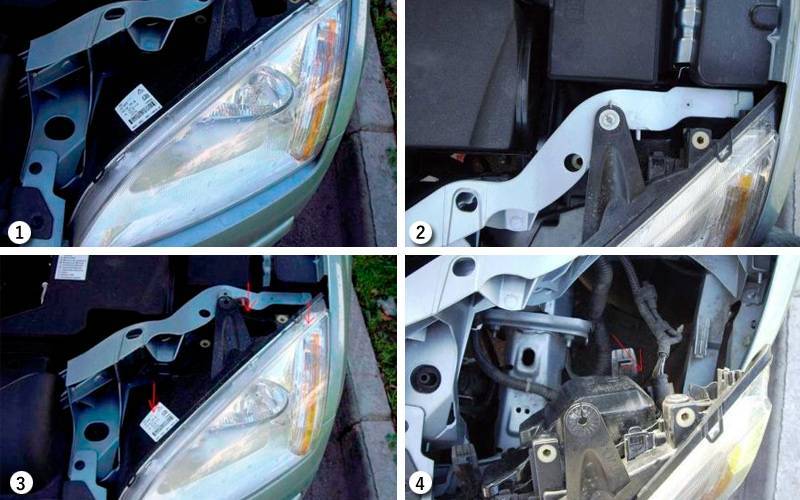

- Откройте капот, найдите винты для горизонтального и вертикального управления фарами вашего Ford Focus (они обычно обозначены, и те, которые находятся сверху, должны регулировать вертикальность, а тот, который находится сбоку, регулирует горизонтальность регулировки).
- Используйте ткань или другую вещь, чтобы скрыть проектор, на котором вы не делаете коррекцию.
- Используя винты для горизонтальной коррекции, у вас должна быть самая интенсивная часть луча, которая должна быть немного правее вертикальной линии, отмеченной на стене.
.
- Что касается вертикальной коррекции, вам придется использовать винт, чтобы попытаться расположить верхний конец балки на уровне горизонтальной разметки на стене или немного ниже.
- После завершения убедитесь, что настройка фар вашего Ford Focus логична, не думайте дважды, чтобы проверить это после того, как вы его проехали, иногда он может двигаться.
.
Если вы хотите отрегулировать противотуманные фары на своем Ford Focus, просмотрите наши материалы по этой теме.
Если, возможно, у вас возникнут дополнительные вопросы о Ford Focus, не стесняйтесь обращаться к нам. Ford Focus категория.
Биксенон для FORD в СПб
Автосвет №1 в Санкт-Петербурге
Ford Kuga 2 2018, замена штатных линз на светодиодные линзы Aozoom 3.0 A10 | +79315859330
В фарах Ford Kuga 2 вместо выгоревших штатных линз были установлены двухчиповые светодиодные линзы Aozoom 3.0 A10
с мощным ближним и дальним светом, сделана полировка и настройка фар на профессиональном стенде.
Ford Focus 3, замена штатных линз на биксеноновые модули Hella 3R | +79315859330
В фарах Ford Focus 3 вместо выгоревших штатных линз были установлены биксеноновые модули Hella 3R
с лампами Osram D3S, сделана полировка и бронирование стекол фар полиуретановой пленкой Hexis
с настройкой света на профессиональном стенде.
FORD Explorer 4, установка светодиодных линз BiLED Aozoom 3.0 DK | parafara.ru
Ford Explorer 4, 2015, галоген. Слабые штатные линзы заменили на современные мощные светодиодные модули
Lens BiLED Aozoom 3.0 Dragon Knight, вместо штатных установили яркие LED ПТФ.
Полировка стекол фар и настройка света на стенде.
FORD S-Max, замена ксенона на билед линзы Aozoom 3.0 A3+ Max | +79315859330
В фарах автомобиля FORD S-Max вместо слабого ксенона были установлены качественные светодиодные
линзы Lens BiLED Aozoom 3.0 A3+ Max, сделана полировка и регулировка фар на стенде.
FORD Kuga 2, установка светодиодных линз BiLED Hella 3.0i Pro | parafara.ru
В фарах автомобиля FORD Kuga вместо слабого штатного галогена были установлены качественные светодиодные линзы
Lens BiLED Hella 3.0i Professional, в ПТФ галоген заменен на LED лампы, сделана полировка и бронирование фар полиуретановой пленкой с регулировкой света на стенде.
FORD Kuga 2, установка светодиодных линз BiLED Hella 3i | parafara.ru
В фарах автомобиля FORD Kuga вместо слабого штатного галогена были установлены качественные светодиодные линзы
Lens BiLED Hella 3i Professional, сделана полировка и регулировка фар.
FORD Kuga 2019, установка биксеноновых модулей Hella 3R | parafara.ru
В фарах автомобиля FORD Kuga вместо слабого штатного галогена были установлены качественные биксеноновые модули
Hella 3R с лампами Osram D2S, после подключения фар свет отрегулирован на профессиональном стенде.
FORD Explorer 4 2008, установка биксеноновых модулей Hella 3R с покраской масок | Санкт-Петербург
В фарах автомобиля FORD Explorer 4 вместо слабого штатного света установлены качественные биксеноновые модули Hella 3R с мощными лампами Osram D2S NB laser, маски покрашены в матовый черный цвет, в ПТФ галогеновые лампы заменены на
LED лампы, сделана полировка фар и регулировка на профессиональном стенде.
FORD Mondeo 4, установка биксеноновых модулей Hella 3R | Санкт-Петербург
В фарах автомобиля FORD Mondeo 4 вместо выгоревших штатных линз были установлены качественные биксеноновые модули Hella 3R с лампами Osram, старые стекла были заменены на новые и сделана регулировка на профессиональном стенде.
FORD Mondeo 4, замена выгоревших линз на биксеноновые модули Hella 3R | parafara.ru
В фарах автомобиля FORD Mondeo 4 вместо выгоревших штатных линз были установлены биксеноновые модули Hella 3R с покраской масок в черный матовый цвет. Вопреки расхожему мнению линзы менялись с полным разбором фар, а не через заднюю крышку, что гарантирует качественный монтаж и правильную СТГ. После сборки фары были отполированы и сделана регулировка на профессиональном стенде.
FORD Focus, замена штатных линз на биксеноновые модули Hella 3R | parafara.ru
В фарах автомобиля FORD Focus вместо выгоревших линз были установлены новые качественные линзы
Hella 3R с лампами D1S, сделана полировка фар и настройка света на стенде.
FORD Focus, замена штатных линз на биксеноновые модули Hella 3R | parafara.ru
В фарах автомобиля FORD Focus вместо выгоревших линз были установлены новые качественные линзы Hella 3R
с лампами D2S, сделана полировка фар и настройка света на стенде.
FORD Focus, замена штатных фар на новые | Санкт-Петербург
В фарах автомобиля FORD Focus вместо выгоревших штатных фар были установлены, подключены и настроены
новые ксеноновые фары, предоставленные клиентом.
- Установка двухчиповых светодиодных линз AOZOOM в СПб | +79315859330
- Установка LED балок и ДХО в СПб | parafara.ru
- Наш адрес ул. Школьная 37 | +79315859330
© All Rights Reserved. Тексты и фотографии на данном сайте принадлежат
parafara.ru. Копирование возможно только с согласия parafara.ru
Санкт-Петербург, 2017-2018 год
Регулировка фар – инструкция | HELLA
РЕГУЛИРОВКА СИСТЕМ ФАР: ПОЛЕЗНО ЗНАТЬ
С тех пор как в 1957 году на рынке появилось асимметричное светораспределение, законодательные положения также предусматривали регулировку фар.
Налобные фонари впервые были направлены на так называемую «10-метровую стену». Это означает, что транспортное средство проезжает на расстоянии 10 м перед светлой стеной, на которой есть определенная маркировка. Фары затем проверяются или регулируются на основе этих маркировок.
Этот метод проверки оставался обязательным до сегодняшнего дня. Он до сих пор используется, в частности, для проверки сельскохозяйственных или специальных транспортных средств. Одним из недостатков этого метода является то, что относительно большая, светлая и свободная стена требует соответствующего пространства. И то, и другое не всегда присутствовало на семинарах.
Эти обстоятельства также в конечном счете были одними из факторов, ответственных за разработку устройств для настройки луча. Такие устройства обеспечивают более быструю и гибкую проверку распределения света.
Ниже описаны методы измерения, правовая основа и наиболее важные этапы профессиональной регулировки фар.
ОПТИМАЛЬНАЯ РЕГУЛИРОВКА НАСТРОЙКИ ЛУЧА: ИНСТРУКЦИИ
Метод измерения
Рис. 2: 1 Линза Френеля, 2 Прицельный экран, 3 Колесо со шкалой, 4 Фотодиод Линза, установленная в блоке корректора, сокращает предписанные 10 м до 50 см (рис. 2 – линза до экрана прицеливания).
Недостатки, такие как большое пространство и подходящая стена, опущены. Настройщик луча также можно гибко использовать в различных местах мастерской, при условии, что пол мастерской соответствует требуемым допускам.
Место регулировки фар
Рис. 3: Требования к месту регулировки фар
Состав и состояние пола имеют первостепенное значение для обеспечения точной регулировки фар. Вот почему он также имеет свой собственный стандарт (DIN ISO 10604), в котором точно указана «испытательная поверхность» и указаны допустимые допуски. Графики, представленные на рис. 3, ясно иллюстрируют требования.
Если эти допуски не соблюдаются, даже незначительные отклонения могут сильно повлиять на светораспределение.
Из примера расчета становится ясно:
Как уже упоминалось, в регулировщике луча установлена линза, которая сокращает предписанное расстояние измерения 10 м до стены всего до 50 см. Таким образом, всего 5 мм, измеренные неправильно на экране прицеливания луча, соответствуют разнице в 10 см на расстоянии 10 м (отношение 10 м к 50 см равно 20). Автомобиль с фарами, установленными на высоте 60 см, имеет дальность ближнего света 60 метров (при наклоне вперед 1% = наклон 10 см на дальность 10 м).
Это означает, что свет фар будет отклоняться на 60 см. Этот пример ясно иллюстрирует решающий эффект, который точная тестовая поверхность оказывает на распределение света, поскольку миллиметры могут решить, ослеплять ли встречный транспорт или ехать в полумраке!
Подготовка автомобиля
Но важно не только состояние пола. Автомобиль также должен быть подготовлен к испытанию.
Необходимо соблюдать следующие пункты:
- Проверить работу фары.
- Проверьте линзы крышки на предмет повреждений от ударов гравием, царапин и потускнения.
- Шины должны иметь предписанное давление воздуха.
- Загрузите в автомобиль человека или груз массой 75 кг на сиденье водителя. В противном случае автомобиль не загружен.
- Для грузовиков и других многополосных транспортных средств не требуется никакой нагрузки.
- Однополосные транспортные средства и одноосные тяговые или рабочие машины (с тележкой для сидения или прицепом) должны быть загружены человеком или массой 75 кг на сиденье водителя.
- В случае автомобилей с гидравлической или пневматической подвеской необходимо соблюдать инструкции производителя.
- Если доступна автоматическая коррекция фар или приспособление с бесконечной или многоступенчатой регулировкой, следуйте инструкциям производителя. В этом случае необходимо провести различные функциональные проверки в зависимости от производителя.
- Для настройки различных автомобилей с автоматической регулировкой дальности освещения необходим диагностический тестер, так как при настройке блок управления должен быть переведен в “базовый режим”. Если линия отсечки установлена правильно, это значение устанавливается как новое контрольное значение, рис. 4.
Установка корректора
Рис. 5: Расстояние от переднего края блока корректора до фары
автомобиля, чтобы обеспечить точную регулировку.
Регулятор луча перемещается перед проверяемой фарой. Коробка корректора луча должна быть выровнена по центру фары или по источнику света. Отклонения по вертикали и горизонтали не должны превышать 3 см. Расстояние между коробкой корректора луча и фарой зависит от производителя. Для корректоров HELLA GUTMANN расстояние между передним краем корпуса корректора и фарой может составлять от 30 до 70 см, см. рис. 5.
Затем блок корректора выравнивается относительно автомобиля. Устройства с колесной базой должны быть отцентрированы индивидуально для каждой проверяемой фары. Для устройств регулировки луча на рельсах блок установки луча необходимо выровнять только один раз. Используя широкодиапазонный, лазерный или зеркальный прицел, выровняйте блок корректора таким образом, чтобы линия визирования касалась двух точек, расположенных на одной высоте, симметрично продольной оси автомобиля, см. рис. 5, пунктирные линии.
Установка наклона светотеневой границы вперед
Рис. 6: Наклон вперед в % на фаре
Рис. 7: Колесо со шкалой
Наконец, установите «наклон вперед» на приборе. Это соответствует углу наклона светотеневой границы фары. Наклон вперед указывается в % и обычно указывается на фаре, см. рис. 6.
Например, 1% означает, что ближний свет находится под углом 10 см на расстоянии 10 м. Экран прицеливания устанавливается на правильное процентное значение с помощью колесика со шкалой, см. рис. 7.
Знаете ли вы, что фары указывают прямо на Европу? : Automotive News от ABD.co.uk
Если вы планируете ехать из Великобритании в Европу, то одной из ваших главных забот может быть регулировка фар для континентального вождения.
– Высокая стоимость переключения фар
– Более дешевая и простая альтернатива
Нам, британцам, трудно водить машину в Европе; особенно если вы едете «неправильным» путем по дороге на автомобиле с правым рулем!
Ехать по дорогам, где все находится на противоположной стороне, очень дезориентирует — нужно следить за дорожными знаками и бороться с движением транспорта, идущим «неправильным» путем на перекрестках, а кольцевые развязки становятся кошмаром при первом приближении.
Но есть и другая, неожиданная опасность при вождении автомобиля с правым рулем не по той стороне дороги, особенно ночью…
Как работают британские фары — диаграмма направленности луча
Распределение света фар ближнего света фактически несимметрично.
Левая фара вашего британского автомобиля направляет свет вперед, а правая фара отсекает луч, чтобы он не перешел на другую сторону дороги. Эта установка помогает освещать препятствия и дорожные знаки с левой стороны дороги, не ослепляя водителей, едущих навстречу вам с правой стороны.
Как и следовало ожидать, в Европе асимметричное светораспределение противоположное, поэтому ездить на британском праворульном автомобиле без каких-либо регулировок на континенте очень опасно; вы будете ослеплять всех на встречной полосе!
Регулировка фар для континентального вождения
Если вам интересно, в каких автомобилях есть отключаемые фары, результаты могут вас разочаровать, потому что в вашем автомобиле такой функции может не быть.
Большинство британских автомобилей с прожекторными фарами можно переключить с правого руля на левый руль.
Внутри блока фары должен быть переключатель или рычаг (иногда винт), позволяющий регулировать высоту диаграммы направленности луча.
В современных автомобилях это можно сделать на приборной панели вашего автомобиля.
Некоторые автомобили могут вообще не нуждаться в регулировке. Некоторые ксеноновые фары OEM (установленные на заводе) полностью плоские и не представляют опасности для встречного транспорта, независимо от того, в какой стране вы находитесь. Вам нужно будет проверить свой автомобильный справочник, чтобы подтвердить это, или связаться с вашим дилером напрямую.
Хотя это, конечно, не обязательно, вы можете обратиться к производителю вашего автомобиля и попросить его предоставить письменное подтверждение того, что ваши оригинальные лампы разрешены для вождения в ЕС — этот лист бумаги может пригодиться, если местная полиция заподозрит ваши фары и остановит вас. над.
Стоимость перехода на европейские фары?
Если фары вашего автомобиля не могут переключаться с правого руля на левый руль, вам, возможно, придется заплатить много денег, чтобы сделать это.
Некоторые дилеры или производители могут поставлять и устанавливать европейские фары для вашего автомобиля, но стоимость иногда может быть невероятной.
Хотя прямого списка цен нет, поскольку каждый автомобиль отличается, ожидайте, что некоторые котировки будут варьироваться от 500 до 2000 фунтов стерлингов.
Переключаемые фары? Просто используйте адаптеры луча…
Если в вашем автомобиле установлены обычные нерегулируемые фары, вы можете отрегулировать их самостоятельно с помощью наклеек-адаптеров луча — прикрепите их к фарам и отклоните луч, чтобы убедиться, что вы имеете право на вождение в Европе.
Вы можете найти адаптеры дальнего света в магазине ABD — они доступны отдельно или включены в наши европейские наборы для вождения , которые содержат все необходимое для поездок по Европе.
