Форд Фокус 2 как снять блок предохранителей под капотом

Бензиновые двигатели объемом: 1.6 л (Duratec Ti-VCT), 1.8 и 2.0 л (Duratec HE)

Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны.

Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1.

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.

2. . и опустите монтажный блок вниз.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

9. Установите детали в порядке, обратном снятию.

Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2

eurasia-avto.ru

Блоки предохранителей, предохранители (с. 60)

Номер предохранителя Сила тока, А Защищаемые цепи
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система экономии электроэнергии, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20 Система управления без ключа
107 10 Батарейное питание комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 20 Прикуриватель, дополнительная электрическая розетка сзади
110 10 Питание переключателя системы наружного освещения в дневное время от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
113 10 Лампы наружного освещения в дневное время (подфарники)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары/фонари
117 7,5 Фонарь освещения номерного знака
118 20 Модуль электрооборудования двери (левой задней)
119 15 Дополнительное гнездо питания в багажном отделении
119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 20 Модуль электрооборудования двери (правой задней)
121 20 Электрообогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Электрообогрев наружных зеркал заднего вида
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система управления без ключа
127 25 Электрические стеклоподъемники
128 - Не используется
129 20 Очиститель ветрового стекла
130 - Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центральной системы блокировки, модуль двери пассажира
134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 20 Подсветка при движении в светлое время
136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 10 Динамик включения аварийного батарейного питания
138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 10 Дальний свет фар, правая сторона
140 10 Дальний свет фар, левая сторона
141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
142 15 Ближний свет фар (правая сторона)
143 15 Ближний свет фар (левая сторона)

x

ffclub.ru

Блок предохранителей и реле Форд Фокус 2 — схема, где находятся

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто. Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт. Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

  1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.

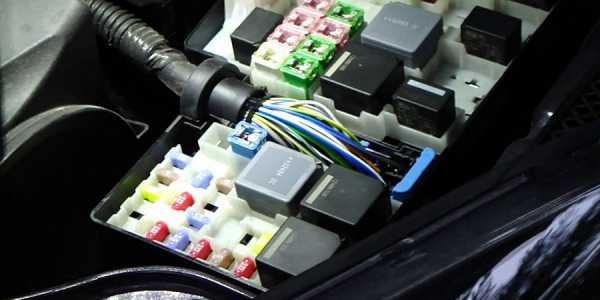

  2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

  • отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
  • есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
  • возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
  • поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
  • слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения. При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств. Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Типы предохранителей и их обозначения

На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100. В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14. Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении. Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования. Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.

Для правильного ремонта электрики учитывайте такой порядок действий:

  1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
  2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
  3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
  4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
  5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
  6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
  7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

№- Ампер- Описание предохранителя
1 — 40 — Электровентилятор охлаждения двигателя
2 — 80 — Рулевое управление с усилителем
3 — 60 — Внутренний блок предохранителей 1
4 — 60 — Внутренний блок предохранителей 2
5 — 80 — Вспомогательный отопитель
6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)
7 — 30 — Антиблокировочная система, насос системы динамической стабилизации
8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации
9 — 20 — Модуль управления силовым агрегатом (PCM)
10 — 30 — Вентилятор системы климат-контроля
11 — 20 — Выключатель зажигания (стартера и приборов)
12 — 40 — Реле зажигания
13 — 20 — Электрическая обмотка стартера
14 — 40 — Обогрев лобового стекла, правая сторона
15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 — 40 — Обогрев ветрового стекла, левая сторона
17 — 30 — Складывающаяся крыша
18 — 30 — Инвертирующий усилитель мощности
19 — 10 — Модуль ABS
20 — 15 — Звуковой сигнал
21 — 20 — Вспомогательный отопитель
22 — 10 — Модуль усилителя рулевого управления
23 — 30 — Омыватели фар
24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 — 10 — Реле зажигания
26 — 15 — Автоматическая коробка передач
27 — 10 — Муфта компрессора системы кондиционирования
28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 — 10 — Система раздельного климат-контроля
30 — 3 — PCM, автоматическая коробка передач
31 — 10 — Интеллектуальная зарядка аккумуляторной батареи
32 — 10 — Автоматическая коробка передач
33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 — 10 — Форсунки, катушки зажигания
35 — 10 — PCM, клапаны, электромагнитные клапаны
36 — 10 — PCM

Блок предохранителей в салоне Ford Focus 2 (рестайлинг):

№- Ампер- Описание предохранителя
100 — 10 — Электронные модули (питание от замка зажигания)
101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи
104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения
105 — 25 — Обогреватель заднего стекла
106 — 20 — Система управления без ключа
107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика
108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади
110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора
111 — 15 — Топливный насос (только варианты с бензиновым двигателем)
112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)
113 — 10 — Лампы наружного освещения в дневное время (подфарники)
114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя
115 — 7,5 — Питание органов управления внешним освещением от генератора
116 — 20 — Противотуманные фары/фонари
117 — 7,5 — Фонарь освещения номерного знака
118 — 20 — Модуль электрооборудования двери (левой задней)
119 — 15 — Дополнительное гнездо питания в багажном отделении
119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 — 20 — Модуль электрооборудования двери (правой задней)
121 — 20 — Электрообогрев передних сидений
122 — 10 — Модуль подушки безопасности
123- 7,5 — Электрообогрев наружных зеркал заднего вида
124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 — 20 — Система управления без ключа
127 — 25 — Электрические стеклоподъемники
128 — — — Не используется
129 — 20 — Очиститель ветрового стекла
130 — — — Не используется
131 — 15 — Очиститель заднего стекла
132 — 15 — Стоп-сигналы
133 — 25 — Реле центральной системы блокировки, модуль двери пассажира
134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 — 20 — Подсветка при движении в светлое время
136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 — 10 — Динамик включения аварийного батарейного питания
138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 — 10 — Дальний свет фар, правая сторона
140 — 10 — Дальний свет фар, левая сторона
141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом
142 — 15 — Ближний свет фар (правая сторона)
143 — 15 — Ближний свет фар (левая сторона)

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями. Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

jrepair.ru

Снятие и установка монтажных блоков

  1. Руководства по ремонту
  2. Ford Focus 2 2005-2008
  3. Снятие и установка монтажных блоков

Снятие монтажного блока, расположенного в салоне, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

automend.ru

Как поменять предохранители на Форд Фокус 2. Инструкция по замене

Предохранители на Форд Фокус 2 находятся в блоке под капотом и в салоне, под бардачком. Замена предохранителей ФФ2 может понадобится если отказала одна из защищаемых ими цепей. В таком случае, первым делом нужно проверить преды.

Для этого понадобится снять защитную крышку блока — сделать это не так уж и просто, ввиду ее неудобного расположения. На внутренней стороне крышки есть схема предохранителей и щипцы для замены. Далее, нужно найти необходимый предохранитель и заменить его, если он сгорел.

Прежде чем поставить новый пред нужно выяснить и устранить причину сгорания старого.

Как видно, процедура несложная. Заменить предохранитель в салоне ФФ2 также не составит труда.

1

Замена предохранителей может понадобиться, если появляется неисправность, связанная с цепями, которые они защищают. Например, если не горит лампа в фаре.

2

Снять крышку, защищающую блок предохранителей. Сделать это не очень удобно, поскольку она цепляется за трубку слева и соседнюю крышку вверху.

3

На внутренней стороне крышки есть схема предохранителей и щипцы для их замены.

4

Сверившись со схемой и вооружившись щипцами, вынуть нужный предохранитель.

5

Осмотреть предохранитель: линия должна быть четкой, без обрывов, а контакты чистые и не подгоревшие.

6

Этот предохранитель сгорел. Нужно выяснить, что стало тому причиной, и устранить ее.

7

Заменить сгоревший предохранитель таким же по мощности новым, и поставить на место крышку.

etlib.ru

Блоки предохранителей, предохранители (с. 39,7)

Номер предохранителя Сила тока, А Защищаемые цепи
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система экономии электроэнергии, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20 Система управления без ключа
107 10 Батарейное питание комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 20 Прикуриватель, дополнительная электрическая розетка сзади
110 10 Питание переключателя системы наружного освещения в дневное время от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
113 10 Лампы наружного освещения в дневное время (подфарники)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары/фонари
117 7,5 Фонарь освещения номерного знака
118 20 Модуль электрооборудования двери (левой задней)
119 15 Дополнительное гнездо питания в багажном отделении
119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 20 Модуль электрооборудования двери (правой задней)
121 20 Электрообогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Электрообогрев наружных зеркал заднего вида
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система управления без ключа
127 25 Электрические стеклоподъемники
128 - Не используется
129 20 Очиститель ветрового стекла
130 - Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центральной системы блокировки, модуль двери пассажира
134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 20 Подсветка при движении в светлое время
136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 10 Динамик включения аварийного батарейного питания
138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 10 Дальний свет фар, правая сторона
140 10 Дальний свет фар, левая сторона
141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
142 15 Ближний свет фар (правая сторона)
143 15 Ближний свет фар (левая сторона)

x

ffclub.ru

Снятие блока предохранителей Форд Фокус 2 рестайлинг

Ford Focus II 1,6 Форд Фокус 2009 года Замена предохранителя для прикуривателя

Замена предохранителя на Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Меняю предохранитель на Форд Фокус2

Предохранитель. Форд фокус2.Замена предохранителя. Постоянно гаснет бк. Сбиваются часы

Жгут блока предохранителей форд фокус 2 в скрутках

Ford Focus Sigorta Kutusu - Fuse Box - Блок предохранителей

Ford Focus не заводится

Проверка предохранителей на авто без их извлечения.

форд фоку 2 ПТФ блок управління освітленням

Также смотрите:

  • Разборка насоса гидроусилителя руля Форд Мондео 4
  • Блок предохранителей Форд с макс 2006
  • Цепляет коробка Форд Фокус 2
  • Гайки на литье Форд Мондео
  • Горел чек потом погас Форд Фокус 2
  • Замена цепи привода ГРМ Форд Фокус
  • Форд карго 1315
  • Передняя привод Форд Мондео 2
  • Ford 6000 cd чейнджер
  • Эмма Форд видео
  • Распиновка разъема абс Форд Фокус 2
  • Где стоит топливный фильтр на Форд эскейп
  • Как снимать дроссельную заслонку на Форд Фокус 2
  • Ford maverick замена фары
  • Бабочка для установки ГРМ Форд Фокус
Главная » Новое » Снятие блока предохранителей Форд Фокус 2 рестайлинг

fordport.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
