Снятие и установка омывателя стекла ветрового окна Ford focus 2 и 2 рестайлинг

Вам потребуются: торцовая головка «на 10», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративную накладку правого крыла (см. «Снятие и установка переднего крыла»).


3. Выверните болт крепления…

4. …и снимите горловину бачка омывателя. 5. Снимите правое переднее колесо (см. «Замена колеса»).
6. Снимите правый передний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков»).


7. Разъедините шланги омывателя стекла ветрового окна…

8. …и стекла окна двери задка (автомобили с кузовами хэтчбек и универсал).

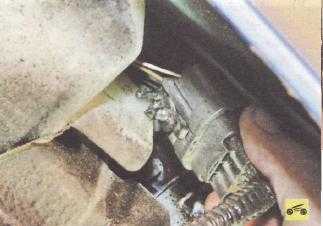

9. Отсоедините колодку жгута проводов от кронштейна бачка омывателя…

10. …сожмите фиксатор…

11. …разъедините колодку и установите ее назад на кронштейн бачка омывателя.

12. Выверните задний…

13. …и передний болты крепления бачка омывателя.

14. Сдвиньте вперед бачок омывателя и снимите его. 15. Слейте из бачка омывающую жидкость.

Примечание

Так выглядит отверстие в кузове автомобиля, в которое входит кронштейн бачка. Для снятия бачок необходимо сдвинуть вперед, чтобы кронштейн совпал с широкой частью отверстия, а при установке — назад, чтобы кронштейн зафиксировался в узкой части отверстия.

16. Сожмите фиксатор…

17. …и отсоедините от насоса омывателя колодку жгута проводов.

18. Отсоедините от штуцеров насоса шланги.

19. Снимите электронасос.

20. Подденьте отверткой…

21. …и извлеките уплотнительную втулку насоса.

22. Подденьте отверткой…

23. …и извлеките уплотнительную втулку наливной горловины.

Примечание
Сильно затвердевшие или надорванные втулки замените.

24. При необходимости замены шлангов извлеките их из кронштейна…

25. …из держателей на бачке…

26. …и снимите шланги, отсоединив их от насоса.

27. Для замены жиклера омывателя откройте капот, разъедините колодку жгута проводов жиклера…

28. …подденьте отверткой…

29. …и отсоедините от жиклера шланг подвода жидкости.

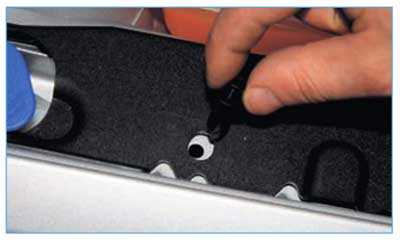

30. Отожмите отверткой фиксатор…

31. …и снимите жиклер омывателя, вытащив его жгут проводов через отверстие в капоте. 32. Установите детали в порядке, обратном снятию.

autosecret.net

Замена бачка омывателя Форд Фокус 2

Насос и бачок омывателя ветрового и заднего стекол снимаем в случае их замены при выходе из строя.

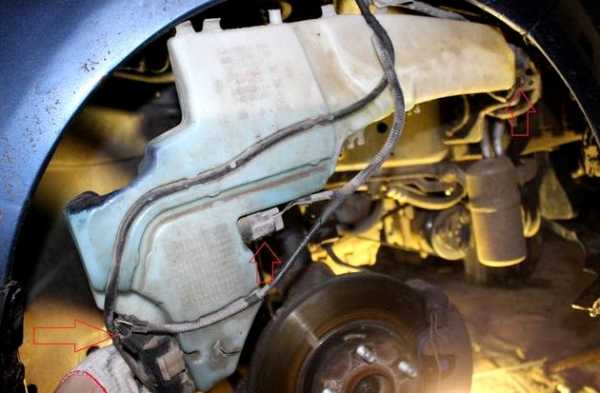

Насос расположен в пластмассовом фиксаторе на бачке омывателя, а сам бачок закреплен под правым передним крылом и закрыт правым подкрылком.

Снимаем правое переднее колесо.

Разъединяем под правым крылом шланги подачи омывающей жидкости к ветровому и заднему стеклам. Чтобы не перепутать шланги при сборке, рекомендуется их пометить.

В моторном отсеке крестообразной отверткой отворачиваем винт, крепящий декоративную накладку заливной горловины бачка омывателя…

…и вынимаем пластмассовый пистон.

Приподнимаем декоративную накладку.

Головкой «на 10» отворачиваем болт крепления заливной горловины бачка омывателя…

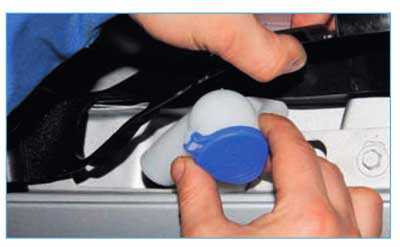

…и вынимаем горловину.

Под правым крылом отсоединяем колодку проводов.

Головкой «на 10» отворачиваем два болта крепления бачка омывателя к кузову автомобиля…

Для снятия насоса…

…отсоединяем колодку проводов от насоса.

Затем снимаем со штуцеров насоса шланги подачи омывающей жидкости…

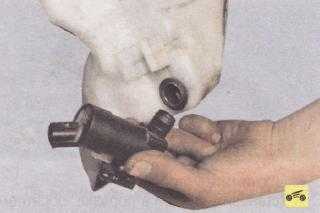

…после чего вынимаем насос из уплотнительного кольца на бачке омывателя.

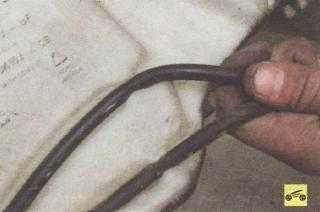

…вынимаем шланги подачи омывающей жидкости из фиксаторов в корпусе бачка.

Вынимаем резиновое уплотнительное кольцо заливной горловины.

Вынимаем резиновое уплотнительное кольцо с сеткой-фильтром, которое уплотняет соединение штуцера насоса и бачка омывателя.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

10.14. Ford Focus II. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол — “ВАЖНО ВСЕМ”

Очиститель ветрового стекла снимаем для замены вышедших из строя мотор-редуктора и тяг трапеции очистителя ветрового стекла.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

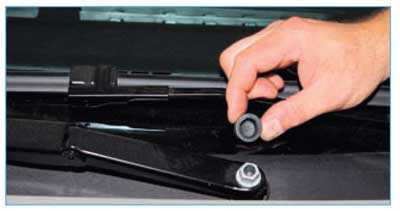

Снимаем защитный колпачок.

Ключом «на 15» отворачиваем гайку крепления рычага щетки.

Снимаем с вала рычаг с щеткой очистителя.
Второй рычаг снимаем аналогично.

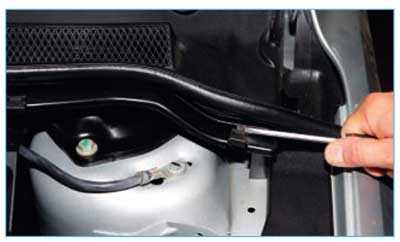

Поддев отверткой, снимаем шесть скоб крепления верхней облицовки ветрового стекла к нижней.

Снимаем верхнюю облицовку.

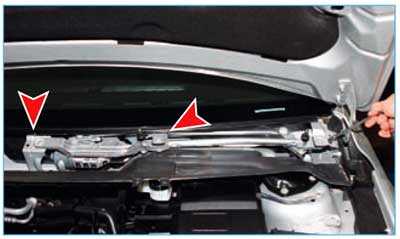

Головкой «на 8» отворачиваем три болта крепления очистителя.

Ключом Torx T-30 отворачиваем два самореза крепления нижней облицовки ветрового стекла.

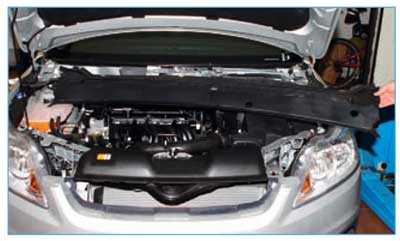

Снимаем нижнюю облицовку ветрового стекла.

Отводим механизм и отсоединяем колодку проводов от мотор-редуктора.

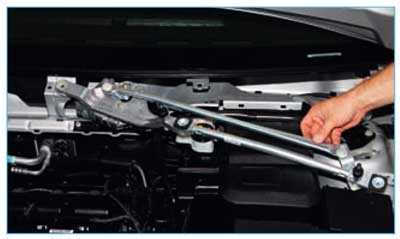

Снимаем механизм очистителя ветрового стекла с автомобиля.

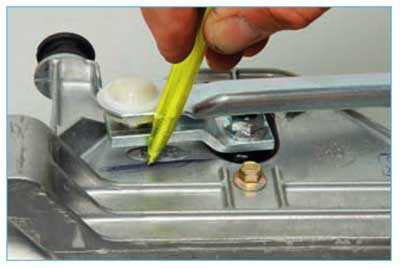

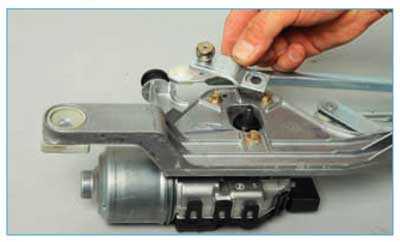

Помечаем положение кривошипа.

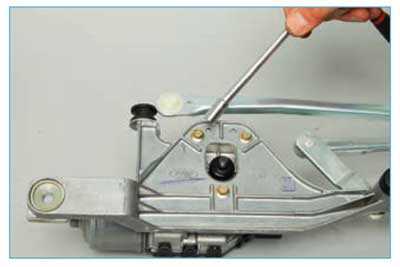

Поддев отверткой, снимаем тягу с кривошипа.

Ключом «на 13» отворачиваем гайку крепления кривошипа к валу мотор-редуктора.

Снимаем кривошип с вала мотор-редуктора.

Головкой «на 8» отворачиваем три болта крепления мотор-редуктора к механизму очистителя.

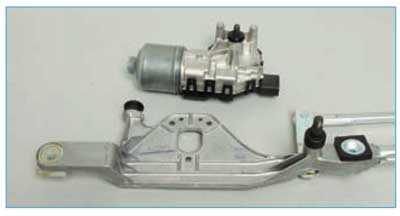

Снимаем мотор-редуктор.
Собираем очиститель ветрового стекла в обратной последовательности.

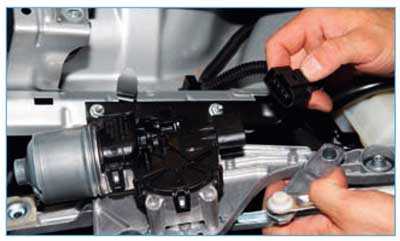

Для установки вала мотор-редуктора в исходное положение подсоединяем колодку проводов к мотор-редуктору. Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем.
Выключаем очиститель, после чего дожидаемся остановки вала мотор-редуктора. В этом положении вала устанавливаем кривошип по метке.
Дальнейшую установку очистителя проводим в обратной последовательности.
Обратите внимание, что при установке механизма очистителя резиновая втулка крепления должна быть установлена в паз кронштейна кузова.

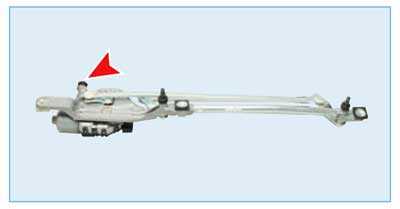

Расположение резиновой втулки крепления на механизме очистителя.

Насос и бачок омывателя ветрового и заднего стекол снимаем в случае их замены при выходе из строя.
Насос расположен в пластмассовом фиксаторе на бачке омывателя, а сам бачок закреплен под правым передним крылом и закрыт правым подкрылком.
Снимаем правое переднее колесо.
Снимаем правый передний подкрылок (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).

Разъединяем под правым крылом шланги подачи омывающей жидкости к ветровому и заднему стеклам. Чтобы не перепутать шланги при сборке, рекомендуется их пометить.
Если в бачке находится омывающая жидкость, помещаем шланги, присоединенные к насосу, в подходящую по размеру емкость. Включив насос, откачиваем жидкость из бачка омывателя.

В моторном отсеке крестообразной отверткой отворачиваем винт, крепящий декоративную накладку заливной горловины бачка омывателя…

…и вынимаем пластмассовый пистон.

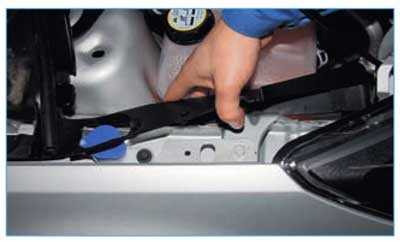

Приподнимаем декоративную накладку.

Головкой «на 10» отворачиваем болт крепления заливной горловины бачка омывателя…

…и вынимаем горловину.

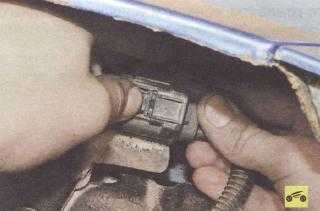

Под правым крылом отсоединяем колодку проводов.

Головкой «на 10» отворачиваем два болта крепления бачка омывателя к кузову автомобиля…

…и снимаем бачок.
Помещаем снятый бачок на верстак.
Для снятия насоса…

…отсоединяем колодку проводов от насоса.

Затем снимаем со штуцеров насоса шланги подачи омывающей жидкости…

…после чего вынимаем насос из уплотнительного кольца на бачке омывателя.
В случае замены бачка…

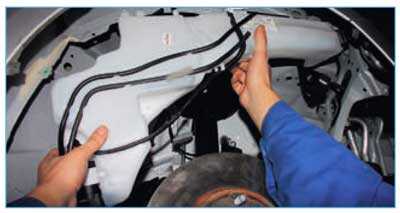

…вынимаем шланги подачи омывающей жидкости из фиксаторов в корпусе бачка.

Вынимаем резиновое уплотнительное кольцо заливной горловины.

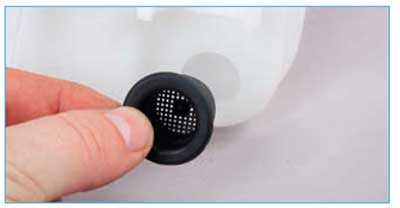

Вынимаем резиновое уплотнительное кольцо с сеткой-фильтром, которое уплотняет соединение штуцера насоса и бачка омывателя.
Собираем узел и устанавливаем его на автомобиль в обратном порядке. После сборки заливаем в бачок омывателя омывающую жидкость до необходимого уровня (см. «1.3.2. Ford Focus II. Проверка уровня жидкости в омывателе и замена щёток очистителей ветрового стекла и багажного отделения»).

vajnovsem.ru

Бачок омывателя. (Р) (с. 2)

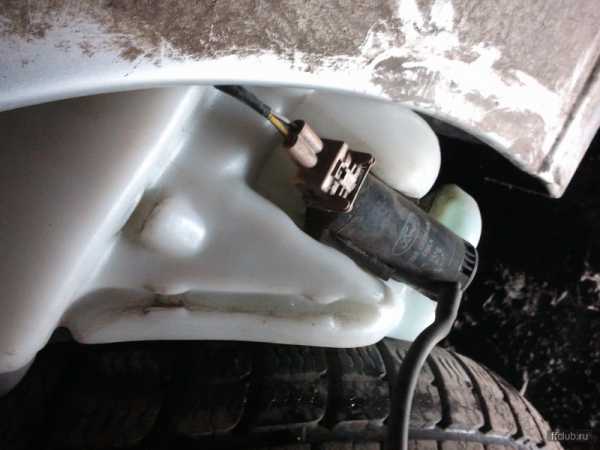

Итак если вы умудрились заморозить воду в бачке – НИКОГДА,еще раз НИКОГДА!!! не нажимайте кнопку насоса бачка на подрулевом переключателе. Спалите моторчик в пять секунд. Замена оригиналу на форду за 2900-5500 руб в зависимости от одноконтурный или двухконтурный.На первом форде ТРИ модели насосов в итоге. Заказывайте на Экзист или аналогичных магазинах не оригинал.Поиск в помощь. Код 7 003 177 и т.д.

Второе если вы меняете насос не обязательно снимать колесо и домкратить – после отворота всех болтов с одной стороны ,просто поверните руль в другую сторону и продолжайте – бак не вытащите ,но полный доступ к нему получите для замены насоса . Шланг и слив жидкости лучше сделать сразу до этого ,т.к. иначе все выльется на пол …

Третье

если вы уверены ,что заморозили не чистую воду в баке (я просто нарвался на подкрашенную ,вместо незамерзайки),а хотя бы просто сильно разбавленный концентрат и вам необходимо его отогреть,то ..

– никаких паркингов (в РИО на Дмитровке нижний -2 уровень + 15 градусов расчудесное место)

– никаких водок,спиртов, кипятков в бак лить не надо и заниматься отсасыванием отогретой фигни

– никаких прогреваний собственным мотором – можете месяц так греть и из-за расположения бака толку ноль

– никаких камер для покраски машин с +50 градусами

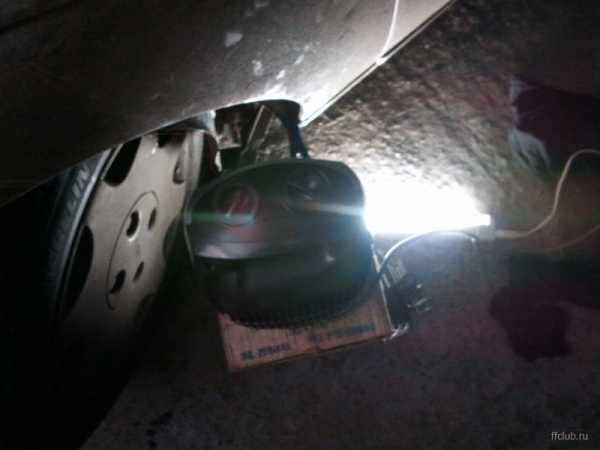

Делаете так – берете обычный ключ шестигранник звездочку – отворачиваете три винтика и снимаете брызговик.Руками аккуратно отодвигаете переднюю часть защиты брызговика крыла.В эту полость направьте горячий воздух от обычного керамического !! обогревателя.ТРИ часа !!! при – 8 градусов на улице , было отогрето 3.6 литра воды в виде льда внутри бака ,до состояния ,что можно заварить чай из пакетика внутри бачка – был бы целый насос просто слил бы воду ,но до кучи у меня сгорел мотор

Для общего образования – 56 предохранитель в щитке на цепи мотора и дворников (на мотор отдельного нет). Внутри правого подрулевого есть сдвигающаяся фигня из пластика ,с обычным контактом – они частенько просто подгорают – чудо горе инженера придумавшего ЭТО!! я бы уволил с форда. Если руки растут правильно ,прото проверяйте контакты.Снимается и разбирается за 10 секунд.

Это контактная группа – при сдвиге размыкается цепь 5-0 (дворники) и замыкается цепь питания насоса в бачке.Вот это вторая цепь может не работать.

А так удачи – фраза дня “Я рад ,что у вас ссыт” заработало !!!
