Форд фокус 2 как разобрать обшивку двери на: Как снять обшивку (передней) двери Форд Фокус 2. Инструкция с фото

Содержание

Как разобрать дверь Форд Фокус 2

Главная » Форд Фокус 2

На чтение 3 мин. Просмотров 23.2k.

Иногда возникают ситуации, когда необходимо разобрать дверь на Форд Фокус 2. Но процесс этот весьма непростой, хотя каких-либо особых навыков не требуется. В данном случае самое главное – знать весь процесс от начала и до самого конца, а также то, какие инструменты там понадобятся и еще много различных нюансов. Итак, разберем то, как снять дверцу на Форд Фокус.

Содержание

  1. Процесс разборки
  2. Как снять обшивку
  3. Как разобрать непосредственно сами двери

Чтобы понять, как разобрать дверцу у Форда Фокус 2, нужно определить, какие инструменты нам понадобятся. Их совсем немного, всего четыре.

  • плоская отвертка;
  • головка на «8»;
  • ключ TORX T25;
  • плоскогубцы.

Последнее, кстати, понадобится с одной единой целью – чтобы вытаскивать пистоны из металла, а они 100% останутся при снятии обшивки. Вообще, Форд Фокус – машина несложная и процесс разбора дверей вряд ли вызовет особые сложности, но, тем не менее, лучше понять, как все делается поэтапно.

Как снять обшивку

Итак, чтобы разобрать дверь у Форда Фокус, необходимо сделать следующее:

  1. Снятие защитной сетки. Для этого нужно предварительно опустить стекло, оттянуть сетку на себя (крепится она на защелки, так что будет несложно). Теперь осталось всего лишь открутить винт крепления, что делается при помощи вышеупомянутого ключа TORX T25.
  2. Снимаем слой уплотнителя. При этом крайне важно стараться не повредить скобки и не потерять их.
  3. Снятие подлокотника. Аккуратно засуньте вышеуказанную отвертку в щель подлокотника, поднимите ее вверх и потяните нижнюю часть подлокотника на себя.
  4. Снятие обшивки. Делается это при помощи той самой головки на «8». Ней необходимо просто открутить два болта, на которых и крепится слой обшивки, после чего просто отсоединить все разъемы.
  5. Снятие окантовки ручки. Отверткой необходимо крайне аккуратно подцепить окантовку ручки, после чего ее нужно медленно подтянуть на себя и снять окантовку. После того, как та выйдет, ее останется просто стянуть с ручки.
  6. Прошлый шаг дает возможность снять еще и обшивку. Просто потяните ее за отверстие на себя. Когда отойдет угол, будут слышны щелчки пистонов, выходящих из зацепления. Если этого не произойдет, пистоны можно вытянуть простыми плоскогубцами.

Чтобы снова поставить обшивку на Форд Фокус, все эти шаги необходимо выполнить в обратной последовательности. На самом деле, процедуры по снятию обшивки крайне просты.

Как разобрать непосредственно сами двери

Снятие обшивки поможет увидеть стеклоподъемник, в некоторых случаях акустическую систему, механизм открывания и все остальные коммуникации. Все это легко снимается при помощи головки и отсоединяется от двери. Предварительно необходимо отсоединить штекеры от динамика и любые другие провода, которые идут к коммуникациям, расположенным в двери.

После этого необходимо открутить ручку. Делается это при помощи обычной фигурной отвертки, шурупов там немного, поэтому особых проблем данная операция вызвать не должна. Первым делом нужно открутить опорную рамку, на которой, в основном, и держится сама ручка.

Следующим шагом будет снятие тяговой точки, что делается путем отсоединения от нее коммуникации. Вообще, все вышеупомянутые коммуникации удобно располагаются на одной единой панели, чтобы отсоединить которую, нужно просто убрать уплотнители. Осталось отсоединить всего один большой штекер с центрального замка.

В общем, никаких особых трудностей разборка дверей на Форд Фокус 2 вызвать не должна, ведь система там крайне простая. Фактически, все легко можно понять и чисто интуитивно, но лучше все-таки следовать вышеописанным инструкциям. Это хотя бы даст возможность знать, что и где располагается.

Как снять обшивку двери форд фокус 1, 2, 3 » АвтоНоватор

За время эксплуатации автомобиля водители нередко сталкиваются с необходимостью разбора дверей и снятия с них обшивки. Подобные работы могут проводиться по разным причинам — начиная ремонтом вышедших из строя деталей и заканчивая тюнингом салона. Несмотря на причины, по котрым нужно снять обшивку с Форд Фокус, необходимо знать, как именно выполняется такая процедура, чтобы не допустить ошибок.

Содержание

  • 1 Зачем проводят демонтаж обшивки двери

  • 2 Демонтаж на автомобилях Форд Фокус 1, 2 и 3: особенности и различия

  • 3 Инструменты для снятия

  • 4 Как снять дверную обшивку с автомобиля Форд Фокус 1

    • 4.1 Передняя дверь

      • 4.1.1 Видео: демонтаж обшивки передней двери

    • 4.2 Задняя дверь

      • 4.2.1 Видео: демонтаж обшивки задней двери

  • 5 Снятие дверной обшивки с авто 2 модификации

    • 5.1 Передняя дверь

      • 5.1.1 Видео: демонтаж обшивки передней двери

    • 5.2 Задняя дверь

      • 5.2.1 Видео: снятие обшивки задней двери

  • 6 Снятие с Форд Фокус 3

    • 6.1 Передняя дверь

      • 6. 1.1 Видео: снятие обшивки передней двери

    • 6.2 Задняя дверь

      • 6.2.1 Видео: снятие обшивки с задней двери

Зачем проводят демонтаж обшивки двери

Автовладельцы за время эксплуатации транспортного средства могут столкнуться с необходимостью демонтажа обшивки дверей. Подобные работы выполняются в следующих случаях:

  • поломка стеклоподъёмников или центрального замка. Ремонт таких элементов требует обязательного демонтажа обшивки двери: без этого выполнить необходимые работы будет невозможно;
  • установка акустических колонов или любых других гаджетов, размещаемых в боковых поверхностях дверей;
  • процедуры по шумо — и виброизоляции, укладка утеплителя или уплотнителя.

В холодное время года обшивка с дверей снимается крайне аккуратно и осторожно. Под воздействием низких температур пластик становится хрупким, из-за чего его очень легко сломать или повредить. Самыми уязвимыми считаются мелкие детали — защёлки, крепежи и клипсы. По этой причине работы по демонтажу обшивки желательно выполнять либо в тёплое время года, либо в помещении — гараже или боксе. Летом же её можно снимать в любом месте — главное, чтобы оно было защищено от пыли и ветра.

Демонтаж на автомобилях Форд Фокус 1, 2 и 3: особенности и различия

Снятие дверной обшивки с автомобилей Форд Фокус 1, 2 или 3 — процедура, выполнение которой отличается в зависимости от конкретной модели автомобиля. Основным различием являются конструктивные особенности дверей машин, расположение креплений и способы их снятия. На всех моделях Форд Фокус пластиковые накладки, закрывающие дверную обшивку, крепятся на специальных фиксаторах, снятие которых требует предельной аккуратности и осторожности. Более подробно процессы демонтажа на трёх моделях автомобиля Форд Фокус рассмотрены ниже.

Инструменты для снятия

Для демонтажа с двери пластика понадобится следующий набор инструментов:

  • насадки по типу Torx;
  • пластиковая линейка либо специальные пластиковые лопатки;
  • металлическая линейка;
  • набор плоских тонких отвёрток.

Если разбор обшивки двери подразумевает под собой замену отдельных узлов, деталей или элементов, то нужно заранее их приобрести. Прежде чем приступать к снятию, желательно отключить питание автомобиля, сняв «минус» с аккумуляторной батареи — это делается во избежание короткого замыкания и возможных проблем с электрической сетью.

Как снять дверную обшивку с автомобиля Форд Фокус 1

Обшивка дверей салона демонтируется крайне осторожно и аккуратно, поскольку крепится она на пластиковых защёлках, которые легко ломаются. При этом в своих гнёздах они сидят крепко, так что придётся приложить немало сил. Чтобы не сломать хрупкие детали, необходимо точно знать их расположение — в таком случае разбор дверей будет очень простым. За ней скрыта шумоизоляция, прикреплённая к металлу двери. Отклеивается она очень просто, без приложения каких-либо усилий. После проведения всех манипуляций изоляция возвращается на место.

Передняя дверь

  1. В специальные отверстия, расположенные на дверной ручке, вставляется отвёртка или любой другой подходящий инструмент, который затем проворачивается. Это позволит снять с ручки крышку.

    Снятие накладки с ручки передней двери

  2. Ручка, которой открывается дверь, крепится двумя винтами — их необходимо выкрутить из гнёзд.

    Расположение болтов, выкручивание которых позволит снять дверную ручку

  3. Снимается защитный колпачок, под которым располагается винт — его тоже нужно выкрутить. После этого снимается гнездо ручки блокировки двери.

    За колпачком находится винт, который необходимо выкрутить

  4. Разводится электрическая цепь, после чего вынимается гнездо блокировки дверной защёлки.

    Развод электронной цепи и освобождение гнезда блокировки

  5. Аккуратно расслабляются зажимы и убирается жёлоб, при помощи которого крепится стекло.

    Расслабление зажимов позволяет вытащить стекло из двери

  6. Болты, на которых крепятся панели обшивки двери, выкручиваются.

    Обшивка крепится на болтах, которые необходимо выкрутить

  7. Отделочная панель поворачивается вверх и снимается.

    Отделочная панель проворачивается наверх и снимается

  8. Монтаж дверной обшивки осуществляется в обратном порядке.
Видео: демонтаж обшивки передней двери

Задняя дверь

  1. Снимается крышка дверной ручки путём её выкручивания из специального гнезда отвёрткой или любым другим инструментом.

    Отвёрткой снимается крышка ручки двери

  2. Выкручиваются два болта.

    Выкручиваются указанные болты

  3. За колпачком располагается винт, который необходимо выкрутить. После того гнездо блокировки дверной защёлки приподнимается и вынимается.

    За колпачком находится винт, выкручивание которого позволяет разобрать гнездо блокировки двери

  4. Если автомобиль оснащён электростеклоподъёмником, то отсоединяют электрическую защёлку и снимают ручку блокировки. В случае с механическими подъёмниками стёкол ручка регулятора снимается обычным куском проволоки.

    Демонтаж стеклоподъёмника на механическом и электрическом приводе

  5. Отделочная панель окна, расположенная с внутренней стороны, аккуратно вынимается.

    Демонтаж оконной отделочной панели

  6. Отвёрткой выкручиваются болты отделочной панели.

    Снятие отделочной панели посредством выкручивания болтов

  7. Обшивка двери поворачивается вверх и снимается.

    Дверная обшивка аккуратно проворачивается и снимается со своего места

  8. Установка обшивки производится в обратном порядке.
Видео: демонтаж обшивки задней двери

Снятие дверной обшивки с авто 2 модификации

Передняя дверь

  1. Полностью опускается стекло в двери и снимается с динамика «пищалки» защитная сетка.

    Опускается стекло и снимается защитная «решётка» с динамика

  2. Сетка крепится на защёлках-фиксаторах, поэтому для снятия достаточно её слегка потянуть на себя.

    Для снятия сетки её необходимо потянуть на себя

  3. Винты крепления откручиваются при помощи ключа TORX T25.

    Откручиваются винты крепления

  4. С дверей снимаются уплотнители. Делается это очень аккуратно — так, чтобы скобы остались целыми.

    Демонтаж уплотнителей проводится очень аккуратно — так, чтобы не повредить скобы

  5. Треугольник пищалки снимается для сохранения скоб.
  6. В щель подлокотника вставляется плоская отвёртка. Она поднимается, в то время как нижняя часть подлокотника уводится на себя.
    В щель подлокотника вставляется отвёртка
    Отошедший пластик тянется на себя
    Подлокотник полностью снимается

  7. Болты крепления обшивки выкручиваются головкой на «8».
    Расположение винтов крепления
    Головой на «8» откручиваются все болты крепления
    Расположение болтов крепления

  8. На передней двери отключаются все разъёмы.

    Все разъёмы на передней двери должны быть отключены

  9. Кромка ручки двери аккуратно поднимается и вытягивается на себя до тех пор, пока полностью не отцепится.
    Плоской отвёрткой аккуратно поддевается кромка ручки
    Пластик тянется в сторону до тех пор, пока не отцепится от крепежей
    Ручку можно аккуратно снимать

  10. Обшивка двери за образовавшиеся отверстия аккуратно вытягивается до тех пор, пока не отойдёт её угол. Пистоны при этом будут выходить из зацепов с характерными щелчками.

    За образовавшиеся отверстия обшивка тянется на себя

    Вытягивание обшивки в сторону позволяет полностью её снять

  11. Плоскогубцами вынимаются пистоны, оставшиеся в корпусе.

    В корпусе двери могут остаться пистоны, которые вынимаются плоскогубцами

  12. Поломанные пистоны всегда можно заменить на новые — в автомобильных магазинах они продаются в широком ассортименте.

    Сломанные пистоны всегда можно заменить на новые

Видео: демонтаж обшивки передней двери

Задняя дверь

  1. Между розеткой и ручкой стеклоподъёмника вставляется проволока, конец которой загнут в форме крючка.

    Между розеткой и ручкой вставляется проволока с крючком

  2. Пружинный фиксатор вынимается при помощи крючка, затем снимается ручка стеклоподъёмника.

    Пружинный фиксатор освобождается проволокой, после чего снимается ручка

  3. На подлокотнике задней двери находится декоративная накладка, которая поддевается плоской отвёрткой.

    Декоративную накладку снимают плоской отвёрткой

  4. Накладка отсоединяется от фиксаторов и снимается.

    Накладка отсоединяется от фиксаторов и снимается

  5. Подлокотник крепится к дверной панели при помощи двух саморезов, которые выкручиваются головкой на «8».

    Откручиваются два самореза, крепящие подлокотник, и снимается сама деталь

  6. Декоративная накладка внутренней дверной ручки поддевается отвёрткой.

    Отвёрткой поддевается и снимается накладка дверной ручки

  7. Накладка снимается после отжатия рычага ручки и освобождения фиксаторов.

    Для снятия накладки необходимо отжать фиксаторы

  8. Обивку можно отделить от внутренней дверной панели, потянув её за край. Она крепится при помощи семи пистонов.

    Обивка крепится семью пистонами, отжатие которых позволяет её снять

  9. Снимается дверная обшивка.

    Снимается обшивка двери

  10. Монтаж обшивки производится в обратном порядке.
Видео: снятие обшивки задней двери

Снятие с Форд Фокус 3

Передняя дверь

  1. Уголок аккуратно поддевается плоской пластиной или линейкой.

    При помощи пластиковой линейки снимается уголок обшивки

  2. С дверной ручки снимается панель.

    С дверной ручки снимается пластиковая панель

  3. Выкручиваются два болта.

    Отмеченные болты выкручиваются из гнёзд

  4. С боковой части снимается пластиковая заглушка и выкручивается расположенный за ней болт.

    Снимается пластиковая заглушка и выкручивается находящийся за ней болт

  5. Снимается отражатель — за ним располагается ещё один болтик, который также необходимы открутить.

    За отражателем находится ещё один болт, который необходимо выкрутить

  6. Заглушка вынимается путём нажатия на одну её сторону.

    Заглушка вынимается путём нажатия на красную точку

  7. Вся обшивка двери крепится на шести клипсах.

    Дверная обшивка крепится на шести клипсах

  8. В двери находятся все технологические отверстия, расположенные строго под клипсами.

    Под клипсами располагаются технологические отверстия двери

  9. Разобранную обшивку можно снимать. Если процедуру выполнить правильно, то детали не повредятся и останутся целыми.
Видео: снятие обшивки передней двери

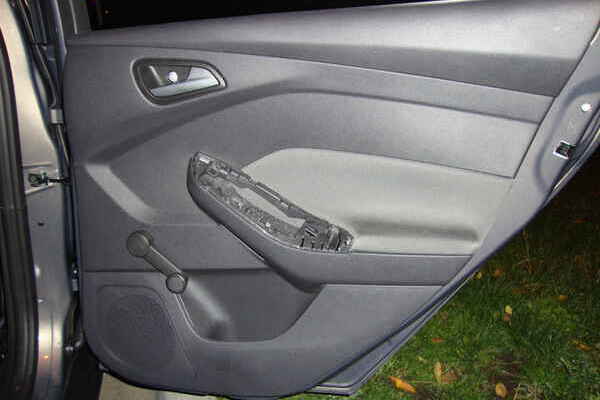

Задняя дверь

  1. Снимается ручка стеклоподъёмника: она крепится при помощи защёлки, поэтому достаточно аккуратно её поддеть и потянуть на себя.

    Ручка крепится на защёлке, поэтому снять её легко

  2. За дверной ручкой находятся два шурупа, которые необходимо открутить. Сделать это можно только после того, как сама ручка будет снята.

    Для снятия ручки необходимо выкрутить оба болта

    За обшивкой ручки находятся два шурупа

  3. С ручек дверей снимаются пластиковые заглушки, после чего выкручиваются шурупы.

    Для снятия ручек и обшивки необходимо выкрутить винты, скрытые за заглушками

    За пластиковыми заглушками скрываются болты

  4. Остаётся аккуратно потянуть за обшивку и снять её с двери.
Видео: снятие обшивки с задней двери

Знание о том, как правильно снять и установить дверную обшивку, может помочь автовладельцу не только во время выполнения ремонтных работ, но и при проведении тюнинга салона автомобиля.

  • Автор: Михаил Рассветный
