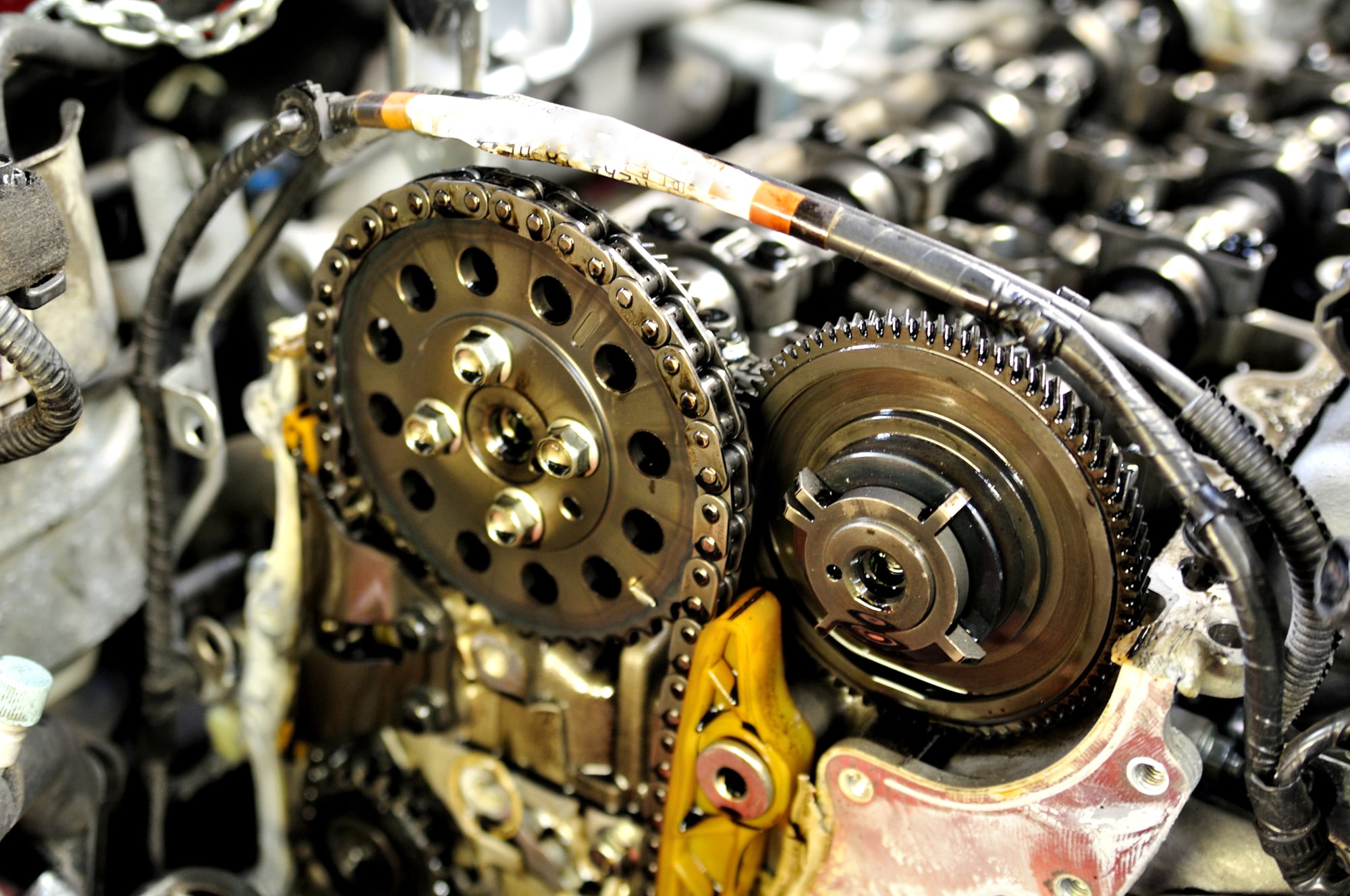

Форд фокус 2 грм ремень или цепь: Цепь в приводе ГРМ (с. 3)

Типы ГРМ на Форд Фокус 2: цепь или ремень?

Форд Фокус, это компактные автомобили американского производителя, пользующиеся большой популярностью на нашем рынке. Марка прославилась своей техникой, зарекомендовавшей себя с лучшей стороны. Форд Фокус второго поколения был самым популярным автомобилем в России в 2003-2008 годах. Отличительной особенностью была невысокая цена, хорошие ездовые характеристики и надёжные силовые установки. Двигатель на Форд Фокус 2 1.6 литра выпускался в двух модификациях, имеющих мощность 100 и 115 л.с. Это один и тот же мотор, только установка на 115 л.с. имеет систему регулирования фаз газораспределения Ti-VCT, за счёт чего и большая мощность. Двигатель 1.6 100 л.с. из серии Duratec (или по другой спецификации Zetec-SE) имеет брата близнеца, но объемом 1.4 литра. Конструктивно Duratec 1.6 и Duratec 1.4 практически одинаковы, поэтому данная статья будет интересна и обладателям 1.4 литрового мотора. Единственная разница заключается в размере и ходе поршня, других шатунах и коленчатом валу. А так это бензиновые атмосферные 16 клапанные моторы с алюминиевым блоком цилиндров и ремнем в приводе ГРМ. На Фокусах произведенных в России ставили движок Duratec 16V Sigma (Zetec-S) 1.6 л. 100 л.с.. Силовой агрегат оказался самым востребованным на Ford Focus 2.

Устройство двигателя Форд Фокус 2 1.6

Двигатель Фокус 2 1.6 литра мощностью 100 лошадиных сил – бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с двумя распределительными валами. Расположение в моторном отсеке поперечное. Порядок работы цилиндров: 1–3—4–2, отсчет — от шкива привода вспомогательных агрегатов. Система питания
— фазированный распределенный впрыск топлива (нормы токсичности Евро-4). Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на правой стенке блока цилиндров, а левая и задняя — к картерам коробки передач.

Блок цилиндров
Ford Focus 2 Duratec 1.6 отлит из алюминиевого сплава по методу Open-Deck со свободно стоящими (в верхней части блока) гильзами «мокрого» типа. В нижней части блока цилиндров расположены опоры коленчатого вала — пять постелей коренных подшипников вала с общей для всех постелей плитой (съемной крышкой), которая крепится к блоку десятью болтами. Коренные подшипники коленчатого вала обрабатываются в сборе с плитой.
Коленчатый вал
двигателя — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками. Вал снабжен восемью противовесами, выполненными на продолжении его «щек». Противовесы предназначены для уравновешивания сил и моментов инерции, возникающих при движении кривошипно-шатунного механизма во время работы двигателя. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные, с антифрикционным покрытием.

Коренные и шатунные шейки
коленчатого вала соединяют каналы, просверленные в теле вала, которые служат не только для подвода моторного масла от коренных к шатунным подшипникам, но и для центробежной очистки масла от твердых частиц и отложений при вращении вала. На переднем конце (носке) коленчатого вала установлены: зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов.
Масляный насос
. Мотор Форд Фокус 2 имеет комбинированную систему смазки. К деталям силовой установки масло подаётся под давлением, нагнетаемым масляным насосом. Конструкция насоса имеет шестерни внутреннего зацепления и редукционный клапан. Привод насоса осуществляется за счёт ведущей шестерни, установленной на носке коленчатого вала. Масло забирается насосом из поддона и, проходя через масляный фильтр, попадает в главную магистраль блока цилиндров. Оттуда оно поступает через масляные каналы к подшипникам коленчатого и распределительного валов.

ГБЦ
сделана из алюминиевого сплава. Клапаны в головке блока цилиндров расположены в два ряда, V-образно, по два впускных и два выпускных клапана на каждый цилиндр. Клапаны стальные, выпускные — с тарелкой из жаропрочной стали и наплавленной фаской. Диаметр тарелки впускного клапана больше, чем выпускного. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Сверху на направляющие втулки клапанов надеты маслосъемные колпачки, изготовленные из маслостойкой резины. Клапан закрывается под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана.

Двигатели Зетек Ford Focus-2

Моторы Zetec на автомобиле Форд Фокус-2 оснащаются ремнем ГРМ, в линейке силовых агрегатов присутствуют двигатели трех объемов:

Все ДВС 16-клапанные, с двумя распредвалами (верхнее расположение в ГБЦ). На двигателях Зетек могут быть как гидрокомпенсаторы, так и регулировочные шайбы – на серии Zetec-SE гидравлические толкатели пошли с 2001 года, до этого необходимость в регулировке клапанов была необходима.

Клапанный стук на моторах Зетек можно услышать нечасто, регулировка клапанов требуется через 120-150 тысяч пробега. Сама по себе работа сложная, и без достаточного опыта регулировать клапана на Форд Фокус-2 не рекомендуется.

ГБЦ и блок цилиндров ДВС Zetec-SE отлиты из алюминиевого сплава, все моторы четырехцилиндровые, рядные, в каждой камере сгорания расположены по 4 клапана. Ремень ГРМ приводит в движение не только распредвалы, но и водяной насос, поэтому при замене деталей газораспределительного механизма рекомендуется менять и помпу. Мотор 1.6 Zetec характеризуется относительно небольшим расходом топлива, в смешанном режиме потребление горючего составляет около 7-8 л/100 км. Впускной коллектор у двигателя сделан из пластика, масляный поддон – из алюминия.

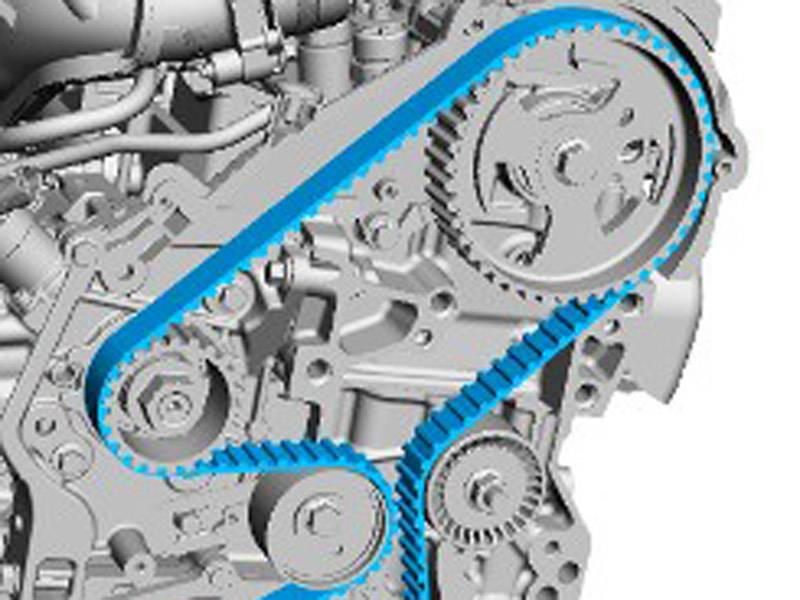

Привод ГРМ двигателя Форд Фокус 2 1.6

Привод распределительных валов осуществляется зубчатым ремнем от шкива коленчатого вала. Автоматическое натяжное устройство обеспечивает требуемое натяжение ремня в процессе эксплуатации. Особенностью привода газораспределительного механизма является то, что зубчатые шкивы коленчатого и распределительных валов не фиксируются на валах с помощью шпонок или штифтов, а — только за счет сил трения, возникающих на торцевых поверхностях шкивов и валов при затяжке болтов крепления шкивов. Схема привода ГРМ Форд Фокус 2 1.6 на фото чуть выше. На данном двигателе при обрыве ремня ГРМ гнет клапана, поэтому замену лучше не оттягивать. По регламенту замена ремня ГРМ на Фокус 2 1.6 16 клапанов проводится раз в 100 000 километров.

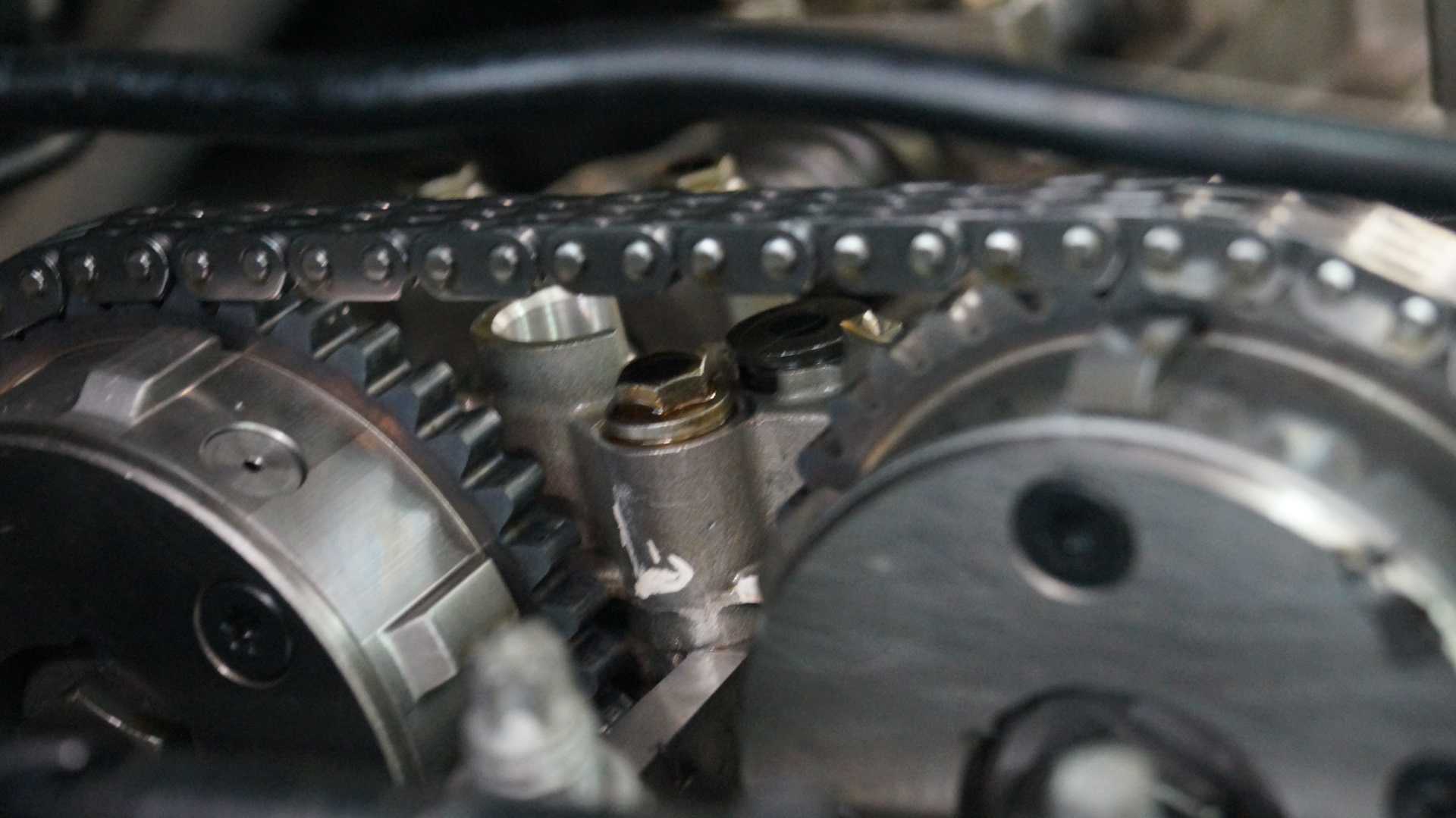

Установка новой цепи ГРМ

Откручиваем заглушку возле правого ШРУСа.

Заглушка.

Вкручиваем туда приспособление для фиксации коленвала.

Фиксатор коленвала.

Оно должно упереться в шику коленвала. Со снятой крышкой это хорошо видно. Если это не так подведите коленвал в фиксатору.

Заменяем все звездочки на новые.

Внимание! Звездочки распредвалов не затягиваем, а масляного насоса затянуть обязательно.

Ставим новую цепь ГРМ и масленого насоса, а так же башмак натяжителя и успокоитель. Взводим натяжитель цепи. Шилом отодвигаем храповик.

Заталкиваем шток до упора и фиксируем его подходящим предметом, в нашем случае удачно подвернулся под руку саморез.

Заряженный натяжитель.

Устанавливаем на место натяжитель. Проверяем что коленвал уперся в фиксатор и вынимаем чеку натяжителя цепи. Мы увидим как сработавший натяжитель натянул цепь и повернул звездочки распредвалов в нужное положение. Далее ставим на место переднею крышку цепи ГРМ, предварительно намазав прилегающие поверхности герметикам. Ставим шкив коленвала и снова закручиваем фиксирующий болт М6. Затягиваем болт шкива коленвала моментом 100 Нм и доворачиваем на 90 градусов. Затягиваем болты крепления звездочек распредвалов.

Важно! Держите звездочку распредвала выпускных клапанов (слева) отверткой через отверстие. Что бы при затяжке он не передавал повышенное усилие на цепь и натяжитель.

Вынимаем фиксаторы, заворачиваем на место заглушку и устанавливаем все детали в порядке обратном снятию.

Ремень кондиционера натягиваем с помощью приспособления которое идет в комплекте. Описывать не будем роликов на ютубе полно. А ремень генератора натягиваем с помощью нашего ролика. Одеваем его на шпильку, затем надеваем на него ремень и вставив подходящий по диаметру инструмент тянем в сторону двигателя и как только отверстия совпадут вкручиваем болты. Вот и все!

Технические характеристики

Более мощный мотор имеет такую-же конструкцию, что и двигатель 1.6 100 л.с, отличительной особенностью является наличие системы регулирования фаз газораспределения.

Модель силовой установки	Форд Фокус 2 1,6 (100л.с.)	Форд Фокус 2 1,6 (115л.с.)
Объём двигателя, см3	1595	1595
Количество цилиндров/клапанов, шт.	4/16	4/16
Цилиндр, диаметр, мм	79,0	79,0
Поршень, ход, мм	81,4	81,4
Мощность, лошадиных сил	100	115
Момент крутящий, Нм	145	155
Сжатие	11	11
Привод газораспределительного механизма	ремень (DOHC)	ремень (DOHC)
Тип топлива	бензин, АИ-95	бензин, АИ-95
Расход, литр/100 км (город/трасса/смешан)	8,7/5,5/6,7	8,7/5,1/6,4
Блок цилиндров, материал	алюминий	алюминий
Экологическое соответствие	Евро — 4	Евро — 4
Ресурс двигателя, км	250000	250000
Масса силовой установки, кг.	90	90

Двигатель устанавливался на:
Ford C-Max Ford Fiesta Mk.IV Ford Fiesta Mk.V Ford Focus Mk. I Ford Focus Mk. II Ford Fusion Ford Mondeo Mk IV Ford Puma Mazda 2 Mk.II Volvo C30 Volvo S40 Mk.II

Неисправности и ремонт двигателя Duratec 1.6

Двигатель Ford Focus Duratec 1,6 л. выпускается с 1998 года, в 2004-м был переименован с Zetec в Duratec, подрос крутящий момент со 145 Нм до 150 Нм, вместе с тем мотор был задушен под экологический стандарт Евро-4 и претерпел другие, мелкие и малозначимые для обычного владельца, изменения . Моторы ведут свою историю с 1995 года, разрабатывались с помощью японской компании Yamaha. Моторесурс двигателя форд фокус 1.6 — 250 тыс. км по данным завода, по сообщениям автолюбителей 300-350 тыс ходят без проблем. Сложно отметить какие либо технические недостатки движка, мотор очень удачный, надежный и не капризный. Его основной минус это малая мощность, к примеру самый популярный и массовый автомобиль Ford Focus II с таким мотором совсем не едет, особенно с АКПП. Чтоб движок служил долго и не создавал проблем хозяину, нужно обязательно раз в 60 тыс.км. менять ролики и ремень ГРМ, больших денег это не потребует. Поговорим о возможных неисправностях вашего дюратека 1.6, как и 1.4 литровый собрат, мотор изредка(!) может троить, вибрировать, греться, стучать, шуметь и т.д., Мотор очень неплохой и надежный, существует версия с регулируемыми фазами газораспределения Ti-VCT 1.6 л, но и тот и другой любителям активного вождения стоит обходить стороной, для таких случаев существует еще более надежный и ликвидный на вторичке двигатель 2.0 145 сил.

Тюнинг двигателя Ford Focus 1,6 100 л.с.

Чип тюнинг Duratec 1.6
. Первое, что приходит на ум владельцам это прошить, в надежде, что авто попрет как 2,5 литровый ST. Обычно после прошивки ваш 1,6 выдаст порядка 110-115 л.с., на практике прибавка совсем незначительная и больше носит характер самовнушения, при этом расход топлива увеличится. Делать или нет решать вам, по сути это деньги в никуда, переходим к следующему пункту.
Установка компрессора на Duratec 1.6
. Ровно как и на 1.4 литровый моторчик, на 1.6 тоже можно установить готовый кит на ПК-23-1, очень популярный среди тюнинга тазов. Рабочее давление компрессора 0,5 бар и его особенностью является возможность установки на стандартный дюратек мотор, без снижения степени сжатия в самые кратчайшие сроки(несколько часов). По заявлению производителя прибавка мощности составляет от 30 до 50%, по динамическим показателям автомобиль приблизится к подобным с мотором Duratec HE 2.0 л. В спокойном режиме, с периодическими ускорениями и своевременном обслуживании компрессора, автомобиль вас не разочарует. Ставить более мощный компрессор или турбину на фокус 1.6 на стандартный мотор закончится печально, а с доработкой ШПГ бюджет увеличивается в разы.
Установка 2.0 л. на 1.6 литровый фокус
. Идеальный тюнинг 1,6 литрового движка — заменить на 2.0, выше мощность, еще большая надежность и моторесурс. При этом расход топлива остается на том же уровне или незначительно увеличивается.

Двигатели Duratec

Бензиновые двигатели серии Duratec производятся компанией Форд с 1993 года. Моторы бывают четырех- и шестицилиндровые, на автомобиль Форд Фокус-2 устанавливаются ДВС 1.4/ 1.6/ 1.8/ 2.0/ 2.5 литра. Самые распространенные типы двигателей – объемами от 1.6 до 2.0 л, гидрокомпенсаторы на ДВС не предусмотрены, клапана регулируются подбором толщины шайб, расположенных в толкателях между распредвалом и самим клапаном.

16-клапанный Duratec – четырехцилиндровый, рядный движок с топливной системой распределенного впрыска, с цепью ГРМ, заводом установлен ресурс 250 тыс. км, но на практике мотор ходит дольше. Также этим силовым агрегатом комплектуются легковые автомобили Ford:

Движок еще устанавливается на Mazda 2, Volvo C30 и S40. Самый большой недостаток Duratec 1.6 – малая мощность, особенно это ощутимо в комплектации с АКПП и включенным кондиционером.

Моторы Duratec HE 2.0 и 1.8 очень похожи по своей конструкции, они отличаются только диаметрами цилиндров и поршней. Двухлитровый ДВС является более выгодным вариантом по сравнению с 1.8 – при почти одинаковом расходе топлива «двухлитровик» мощнее и работает тише. Ресурс заводом-изготовителем заявлен 300 тыс. км, но моторы в некоторых случаях пробегают и до полумиллиона километров.

Клапана на ДВС серии Дюратек положено регулировать через 150 т. км, ресурс цепи ГРМ – свыше 200 т. км. Моторное масло меняется после 10-15 тысяч, воздушный фильтр – через 15 т. км пробега.

Цепь грм форд фокус 2 1.8 в Невинномысске: 196-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Невинномысск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Комплект Цепи Грм Ford Focus Ii 1. 8-2.0 04> / Focus C-Max 1.8-2.0 03> / C-Max I 1.8-2.0 07> / Galaxy LYNXauto арт. tk-0198

ПОДРОБНЕЕ

Успокоитель Цепи Грм 1227801 Ford Focus Ii , Mondeo Iii , C-Max Duratec-He 1.8 / 2.0 Оригинал FORD арт. 1227801

ПОДРОБНЕЕ

11 593

Комплект цепи ГРМ Ford C-Max/Focus 1.8/2.0 – MV-Parts арт. MVCHM01 Тип: цепь ГРМ, Модель

ПОДРОБНЕЕ

SEGMATIC Цепь ГРМ FORD FOCUS 1.8/2.0 04- (в компл. цепь-1, нат-1, усп-2, шест-3) Тип: цепь ГРМ,

ПОДРОБНЕЕ

13 121

Комплект цепи ГРМ FORD Focus (04-12),Mondeo (00-15) (1.8/2.0) (2цепи +Натяж+3напр-щие+ 3шестер) LYNX

ПОДРОБНЕЕ

11 290

Комплект Цепи Грм Ford Focus 99-04 / Focus 05-11 / Mondeo 07-14 / S-Max 06-14 / Galaxy Ii 06-15 1.8 Tdci LYNXauto арт. TK0146

ПОДРОБНЕЕ

Комплект цепи ГРМ FORD Focus (04-12), Mondeo (00-15) (1. 8/2.0) (Цепь+Натяж+Напр-щие) LYNX Тип:

ПОДРОБНЕЕ

23 000

Комплект цепи грм (цепь–2, нат-1, усп-4, шест-4)ford focus ii 1.8i mt (qqda, qqdb) 2005-2011, PATRON PTCK005 (1 шт.) наименование: Комплект цепи ГРМ (Цепь–2

ПОДРОБНЕЕ

13 140

Комплект Цепи Грм Ford/Volvo 1.8/2.0 04- MasterKit Тип: комплект цепи ГРМ, Производитель: MasterKit

ПОДРОБНЕЕ

Комплект цепи ГРМ Цепь 2, Нат 1, Усп 4 FORD Focus II 1,8i MT QQDA, QQDB 2005 2011 PATRON PTCK004

ПОДРОБНЕЕ

PATRON Комплект цепи ГРМ (Цепь–2, Нат-1, Усп-4) FORD Focus II 1.8i MT (QQDA, QQDB) 2005-2011 Тип:

ПОДРОБНЕЕ

набор для замены

11 843

Комплект цепи ГРМ FORD VOLVO 1.8 2.0 04 MILES Тип: комплект цепи ГРМ, Производитель: АВ

ПОДРОБНЕЕ

Цепь Грм Ford: C-Max 1. 8/2.0 03-07, Focus I Dayco арт. TCh2041 – Autoparts арт. Dayco_TCh2041 Тип:

ПОДРОБНЕЕ

Комплект цепи ГРМ FORD Focus (04-12), Mondeo (00-15) (1.8/2.0) (Цепь+Натяж+Напр-щие), TK0198, LYNX

ПОДРОБНЕЕ

11 201

Комплект цепи ГРМ FORD/VOLVO 1.8/2.0 04- (co звездочками) Тип: цепь ГРМ, Производитель: MasterKit,

ПОДРОБНЕЕ

Комплект цепи ГРМ (Цепь-1,Нат-1,Усп-2,Шест-3): Ford Focus 1.8/2.0 DA 04 , Mazda 3/5/6 1.8/2.0 04 , SEGMATIC SGPS8001

ПОДРОБНЕЕ

Специальный инструмент для цепи ГРМ Ford Focus/Mazda 6/Pentium Mondeo Volvo 1.82.02.3L Тип: цепь

ПОДРОБНЕЕ

PATRON PTCK004 Комплект цепи ГРМ (Цепь–2, Нат-1, Усп-4) FORD Focus II 1.8i MT (QQDA, QQDB) 2005-2011

ПОДРОБНЕЕ

SWAG 50940398 (1119172 / 1S7G6268BC / 50940398_SW) цепь грм Ford (Форд) c-max (dm2) 1. 8 [2007 / 02-2010 / 09]

ПОДРОБНЕЕ

25 090

SKF VKML84004 (1119172 / 1119858 / 1119869) р-кт цепи грм\ Ford (Форд) Focus (Фокус) II / c-max / Mondeo (Мондео) 1.8 / 2.0 07-14

ПОДРОБНЕЕ

13 148

Комплект цепи ГРМ FORD VOLVO 1.8 2.0 04 Master KiT Тип: комплект цепи ГРМ, Производитель:

ПОДРОБНЕЕ

SEGMATIC Комплект цепи ГРМ (Цепь-1,Нат-1,Усп-2,Шест-3): Ford Focus 1.8/2.0 DA 04 , Mazda 3/5/6 1.8/2.0 04 ,

ПОДРОБНЕЕ

Комплект Цепи Грм (Без Звездочек) Ford Focus Ii/C-Max2.0i 04- Ab10003 Miles арт. AB10003 Тип:

ПОДРОБНЕЕ

Цепь Грм Ford C-Max/Focus/Mondeo, Mazda 3/5/6 1.8/2.0 00-> Swag арт. 50940398 Тип: цепь ГРМ,

ПОДРОБНЕЕ

Цепь ГРМ FORD: C-MAX 1.8/2.0 07-, FIESTA V ST150 01-, FOCUS C-MAX 1.8/2.0 03-07, FOCUS II 1. 8/1.8 Flexifuel/2.0 04- (z=54) маслонасос SWAG 50940460

ПОДРОБНЕЕ

14 457

Комплект Цепи Грм (Цепь–2, Нат-1, Усп-1, Шест-2) Ford: Focus/ Mondeo / Transit Connect 1.8tdci 2001- PATRON арт. PTCK120

ПОДРОБНЕЕ

Цепь грм ford c-max, fiesta, focus – Febi арт. 40398 Тип: цепь ГРМ, Производитель: Febi, Модель

ПОДРОБНЕЕ

Swag 50940398 Цепь Грм Ford C-Max Focus SWAG Тип: цепь ГРМ, Производитель: SWAG, Модель автомобиля:

ПОДРОБНЕЕ

Цепь Грм Ford Galaxy Ii Focus Ii Mondeo Iii 1AAAPARTS арт. 1AP1119172 Тип: цепь ГРМ, Производитель:

ПОДРОБНЕЕ

2 страница из 6

Цепь грм форд фокус 2 1.8

Ремни и цепи ГРМ Ford

Замена ремней и цепей ГРМ — это одна услуга, которая не исчезнет в ближайшее время. Для большинства двигателей Ford с ремнями ГРМ с верхним расположением распредвала рекомендуемый интервал замены составляет от 60 000 до 120 000 миль в зависимости от области применения (см. таблицу на стр. 54). Таким образом, если клиент управляет транспортным средством, которому более 5 или 6 лет, он может ехать в долг, если ремень ГРМ не был заменен. Риск выхода из строя ремня резко возрастает, когда ремень превышает рекомендуемый интервал замены, который для большинства автомобилей Ford (за исключением Taurus SHO) составляет 60 000 миль. Рекомендуемый интервал замены ремня ГРМ в 3,0-литровом и 3,2-литровом V6 Taurus SHO составляет 100 000 миль, а для Focus — 120 000 миль.

Последствия выхода из строя ремня ГРМ на автомобилях Ford зависят от области применения. К счастью для многих владельцев Ford, между клапанами и поршнями имеется достаточный зазор, поэтому в случае обрыва ремня двигатель не пострадает. Но на более старых автомобилях Escort (до 1985 г.) с двигателями 1,6 л, а также на моделях Probe 1989 г. и выше с 2,0 л или 2,2 л четырехцилиндровыми двигателями отказ ремня ГРМ обычно приводит к деформации нескольких клапанов. То же самое касается построенного Mazda 3,0-литрового двигателя V6 в Mercury Villager.

На старых автомобилях стоимость ремонта повреждения может быть больше, чем стоит автомобиль, а это означает, что вашему клиенту в любом случае придется принять болезненное решение.

Главное, что нужно помнить о ремнях ГРМ, это то, что отказ ремня часто происходит без предупреждения. По мере старения ремня армирующие корды, скрепляющие ремень, ослабевают. Ремень может выглядеть как новый снаружи, но внутри шнуры потеряли прочность на растяжение и могут быть на грани выхода из строя.

Обычно нет шума или других признаков, предупреждающих автомобилистов о том, что их ремень ГРМ достиг конца пути. В одну минуту двигатель работает нормально, а в следующую он мертвее дронта. Единственный звук, который они слышат, — это раздражающие хрипы двигателя, который прокручивается, но не заводится, потому что в нем нет компрессии. Если это автомобиль Probe или более старый Escort с интерференционным двигателем, двигатель даже не заведется, потому что клапаны будут ударяться о поршни.

Остальные силовые установки Ford полагаются на цепи ГРМ, обеспечивающие движение распределительного вала и клапанов. Это включает в себя все, от старых двигателей V8 с толкателем 289/302/351 до новейших двигателей V8 с верхним расположением распредвала 4,6 и 5,4 л. Цепи служат дольше, чем большинство ремней ГРМ, и Ford не публикует рекомендуемых интервалов замены цепи для этих двигателей. Тем не менее, цепи ГРМ со временем растягиваются и могут вызывать шум, задержку фаз газораспределения и/или опережения зажигания. Шум цепи ГРМ также может быть вызван другими проблемами.

CROWN VIC ШУМ ЦЕПИ ГРМ

Показательным примером является скрежет, исходящий из области крышки цепи привода ГРМ в автомобилях Ford Crown Victoria и Mercury Grand Marquis 2000–2003 годов с 4,6-литровым двигателем V8. Согласно Бюллетеню технического обслуживания Ford 03-15-7, чрезмерный износ рычагов натяжителя цепи привода ГРМ может вызвать шум. Натяжной рычаг имеет алюминиевую основу с нейлоновой поверхностью. Поэтому, если вы обнаружите частицы нейлона и/или алюминия в моторном масле, это, вероятно, означает, что необходимо заменить натяжитель, рычаги натяжителя, цепи привода ГРМ и зубчатую передачу.

Номера деталей Ford для натяжителей 2000 модельного года: F6AZ-6L266-DA (RH) и F6AZ-6L266-CA (LH). Для моделей с 2001 по 2003 годы номера деталей натяжителя: 1L3Z-6L266-AA (правый) и XL1Z-6L266-AA (левый). Натяжные рычаги: 1L2Z-6L253-AA (правый) 1L2Z-6L253-AA (левый).

Компания Ford также рекомендует заменить масло и фильтр, чтобы удалить из картера частицы нейлона и алюминия. Если цепь ГРМ протерлась через рычаг натяжителя в поршень натяжителя, снимите масляный поддон с двигателя и очистите маслозаборную трубку от мусора.

FORD CONTOUR ГРУЗ ЦЕПИ ГРМ

Ford TSB 97-2-8 описывает стук при запуске двигателя после того, как двигатель простоял всю ночь, который можно услышать на моделях Ford Contour и Mercury Mystique 1995 года с DOHC 2,5 л. V6. Утечка масла из натяжителей цепи приводит к тому, что цепь ГРМ на мгновение начинает тереться о храповик натяжителя при первом запуске двигателя. Шум длится всего пару секунд и исчезает, как только двигатель увеличивает давление масла.

Решение, по словам Форда, заключается в замене оригинальных компонентов натяжителя цепи деталями новой конструкции. К ним относятся два натяжителя цепи ГРМ F5RZ-6L266-CA, левый адаптер натяжителя F5RZ-6C275-BA, правый адаптер натяжителя F5RZ-6C275-AA, левый рычаг натяжителя цепи F6RZ-6L253-AA и правая цепь. рычаг натяжителя F6RZ-6L253-BA. Одновременно следует заменить две цепи ГРМ и направляющие в сборе.

НАКОНЕЧНИКИ ГРМ

При замене цепи ГРМ на любом двигателе Ford всегда заменяйте цепь, звездочки распределительного вала и коленчатого вала. Не используйте повторно старые звездочки, чтобы сэкономить время или деньги. Все три компонента изнашиваются как система и должны заменяться согласованным комплектом из трех частей. Некоторые комплекты OHC также включают направляющие цепи и/или натяжители. Эти «дополнительные» детали играют жизненно важную роль в поддержке цепи и сохранении ее натянутости, и их также следует заменять одновременно.

ЗАМЕНА РЕМНЯ ГРМ

Время работы по замене зубчатых ремней Ford, очевидно, варьируется в зависимости от области применения, но обычно занимает около двух часов для более простых ремней и до трех или более часов для более сложных применений. Если вы когда-нибудь столкнетесь с Ford Escort или Tempo 1984-86 годов выпуска с 2,0-литровым дизельным двигателем (которых, к счастью, очень мало), имейте в виду, что первым шагом процедуры замены ремня ГРМ является снятие двигателя с автомобиля! Замена ремня ГРМ на одном из этих зверьков — шестичасовая работа!

На Ford Probe с четырехцилиндровым двигателем объемом 2,0 л или 2,2 л работа может занять от трех до четырех часов. Самым большим препятствием для замены ремня ГРМ является правая (со стороны пассажира) опора двигателя. Практически нет доступа к паре болтов крепления опоры к двигателю.

Хотя Ford не производил Probe уже несколько лет, их все еще много на дорогах, и многие из них проехали более 100 000 миль на оригинальном ремне ГРМ. Четырехцилиндровые двигатели являются двигателями с помехами, поэтому важно менять ремень до того, как он выйдет из строя. Итак, вот основная процедура, как сделать это на зонде:

1. 1. Снимите правое переднее колесо.
   2. Снимите внутреннюю панель крыла.
   3. Снимите ремни привода вспомогательных агрегатов с двигателя.
   4. Подоприте двигатель и снимите правую опору двигателя. Два болта, которые крепят опору к двигателю, утоплены в опоре, и между опорой и внутренней направляющей рамы почти нет зазора. Немного поднять двигатель помогает, но вам понадобится очень короткая головка и много рычагов. Удачи!

1. 1. Снимите шесть болтов шкива коленчатого вала и шкив.
   2. Снимите верхнюю и нижнюю крышки ремня ГРМ.
   3. Поверните коленчатый вал так, чтобы поршень № 1 находился в ВМТ, а установочные метки совпадали.
   4. Убедитесь, что установочная метка № 1 на звездочке распределительного вала совмещена с меткой на головке блока цилиндров.
   5. Ослабьте болт натяжителя ремня, отодвиньте натяжитель от ремня, временно снова затяните болт натяжителя, чтобы зафиксировать его на месте, затем снимите ремень ГРМ.
   6. Перед установкой нового ремня рекомендуется проверить и/или заменить водяной насос. Почему? Потому что срок службы сальников и подшипников вала водяного насоса примерно такой же, как у ремня. Некоторые водяные насосы могут проехать 100 000 миль и более без капельницы. Другие могут начать протекать через 60 000 миль или меньше. Замена водяного насоса сейчас может сэкономить вашему клиенту трудозатраты на замену насоса позже, если он начнет протекать.

1. 1. Замена натяжителя ремня и промежуточных шкивов на новые также является хорошей идеей, особенно если двигатель проехал более 100 000 миль на оригинальных шкивах. Если подшипники натяжителя и/или промежуточного шкива ослаблены или издают шум, эти детали необходимо заменить.
   2. Установите новый ремень ГРМ на шкивы, убедитесь, что все установочные метки совмещены, и что ремень натянут между двумя звездочками на стороне без натяжения.
   3. Ослабьте болт натяжителя, чтобы пружина плотно прижала его к ремню. Затяните болт натяжителя с моментом 27-38 фунт-футов. (37-52 Н·м) и убедитесь, что между шкивом коленчатого вала и натяжителем имеется примерно 0,3 дюйма (7–8 мм) прогиба ремня. Вы не хотите, чтобы ремень был слишком ослаблен, иначе он может перескочить синхронизацию, и вы не хотите, чтобы он был слишком натянут, иначе это может привести к перегрузке подшипников водяного насоса и сокращению срока службы насоса.
   4. Проверните коленчатый вал на два полных оборота, чтобы убедиться, что установочные метки правильно совмещены.

1. Соберите все в обратном порядке и убедитесь, что вы устанавливаете кожух звездочки коленчатого вала изогнутой внешней кромкой наружу (если он обращен внутрь, он будет тереться о ремень).
2. В завершение установите на крышку ГРМ наклейку с указанием даты и пробега замены ремня. Это поможет следующему техническому специалисту или владельцу автомобиля определить, заменялся ли когда-либо ремень, и если да, то когда.

НАТЯЖИТЕЛИ РЕМНЯ ГРМ И НАПОЛНИТЕЛЬНЫЕ ШКИВЫ

Подшипники натяжного и промежуточного шкивов «герметизированы на весь срок службы» и не подлежат обслуживанию.

Таким образом, нет возможности очистить, осмотреть или повторно смазать подшипники при замене ремня ГРМ. Со временем смазка внутри подшипников разрушается и окисляется, ускоряя износ подшипников и повышая риск выхода из строя или заклинивания подшипника. И чем жарче рабочая среда, тем короче срок службы смазки и подшипников. Расположение натяжителя и натяжного ролика под крышкой ремня ГРМ не позволяет им сильно охлаждаться, поэтому они имеют тенденцию сильно нагреваться.

При выходе из строя уплотнения натяжного или промежуточного подшипника грязь и влага попадают в подшипник, а смазка вытекает наружу. Подшипник обречен и в конечном итоге выйдет из строя. Первым признаком обычно является шум. Если игнорировать его достаточно долго, следующим признаком может быть скачок времени, когда ремень теряет натяжение, или отказ ремня.

Если новый натяжитель и натяжной ролик не входят в комплект ремня ГРМ, их следует заказывать отдельно.

СОВЕТЫ ПО ОБСЛУЖИВАНИЮ РЕМНЯ ГРМ

Любой ремень с очевидными повреждениями, такими как изношенные или оголенные корды, поврежденные зубья, отсутствующие куски резины, глубокие трещины, чрезмерное растрескивание поверхности или сильное остекление, должен быть заменен без промедления! Небольшие поверхностные трещины на оребрении считаются нормальным явлением. Но обширные трещины или глубокие трещины не являются.

Если вы найдете ремень с оборванными зубьями, это будет означать, что что-то в системе кулачкового привода заклинило или застряло, что привело к перегрузке ремня и вызвало срезание зубьев или скачок времени. Наиболее вероятным виновником является распределительный вал, который мог заклинить из-за перегрева двигателя или отсутствия смазки (низкий уровень масла или потеря давления масла). Проверьте уровень охлаждающей жидкости, уровень масла и записи о техническом обслуживании автомобиля.

Когда головки цилиндров с верхним распредвалом сильно нагреваются, они обычно вздуваются посередине, что приводит к изгибу или заклиниванию кулачка. В некоторых случаях это может привести к поломке кулачка, разрыву зубчатого ремня или срезанию ведущей звездочки кулачка с конца кулачка.

Убедитесь, что замененный ремень идентичен оригинальному. Длина и ширина ремня, профиль и шаг зубьев должны быть одинаковыми, а материал должен быть таким же или лучше. Не заменяйте ремень из HSN (высоконасыщенного нитрила) менее дорогим неопреновым ремнем. Используйте качественный бренд ремня, потому что некоторые неизвестные бренды используют материалы низкого качества, которые не прослужат так же долго, как ремень OEM или качественный ремень послепродажного обслуживания.

При замене ремня никогда не пытайтесь «натягивать» ремень на шкив. Ремни, помните, не растягиваются, и принуждение к этому, скорее всего, повредит шнуры и приведет к их выходу из строя.

Также никогда не стучите по звездочке, чтобы установить ее на место. Если он не скользит на место, проверьте выравнивание и посадку.

Проблемы с перекосом в кулачковом приводе также могут возникнуть, если звездочка кулачка установлена ​​задом наперёд, используется неправильная толщина шайбы (неправильный осевой люфт), забыта нажимная кнопка или звёздочка кривошипа неправильно расположена в своей шпоночной канавке.

Натяжение ремня имеет решающее значение для его долговечности. Настройте в соответствии с рекомендуемыми характеристиками (всегда обращайтесь к руководству, поскольку рекомендуемый люфт может варьироваться в зависимости от приложения). Если ремень слишком тугой, он не продержится. Если ремень слишком ослаблен, это может привести к скачку времени.

Замена ремня рекомендуется каждый раз, когда необходимо снять головку блока цилиндров с двигателя или при замене водяного насоса, приводимого в действие ремнем ГРМ. В обоих случаях ремень в любом случае необходимо снимать для выполнения других ремонтных работ, поэтому для замены ремня не требуется дополнительных усилий, и это сэкономит вашему клиенту затраты на замену ремня в дальнейшем.

ПЕРЕСМОТРЕННАЯ НАСТРОЙКА РЕМНЯ ГРМ И НАТЯЖЕНИЯ ДЛЯ 2.0L

Руководства по ремонту являются незаменимыми инструментами для поиска процедур разборки/установки, спецификаций, диагностической и сервисной информации. Но иногда в печатных инструкциях случаются ошибки, что делает жизнь интересной для бедняги, который не знает, что инструкция неверна. В качестве примера можно привести процедуру настройки ремня ГРМ и натяжителя, которую Ford первоначально опубликовал для 19-й модели.98-2000 Contour, Escort ZX2, 2000 Focus, 1998-2000 Mercury Mystique и 1999-2000 Mercury Cougar с двигателем 2,0 л. Ford TSB 99-25-4 содержит следующую исправленную информацию:

Для достижения надлежащего натяжения ремня ГРМ на этом двигателе, по словам Ford, болты звездочки распределительного вала должны быть ослаблены настолько, чтобы звездочки могли свободно вращаться на распределительных валах. После этого проверните коленчатый вал по часовой стрелке так, чтобы цилиндр № 1 находился в верхней мертвой точке. Затем установите приспособление для выравнивания распределительных валов в пазы распределительных валов, чтобы удерживать кулачки на месте.

1. 1. Выверните болт натяжителя на четыре полных оборота и установите натяжитель таким образом, чтобы установочный выступ находился примерно в положении «4 часа». Совместите паз шестигранного ключа в регулировочной шайбе натяжителя с указателем, расположенным за шкивом.
   2. Работая против часовой стрелки от звездочки коленчатого вала, установите зубчатый ремень.
   3. Поверните установочный язычок натяжителя против часовой стрелки и вставьте установочный язычок в паз в задней крышке ГРМ.
   4. Установите паз под шестигранный ключ в регулировочной шайбе натяжителя в положение «4 часа».

р>

1. 1. Затяните крепежный болт так, чтобы натяжитель плотно прилегал к задней крышке ГРМ, но при этом позволял вращать регулировочную шайбу натяжителя с помощью шестигранного ключа на 6 мм.
   2. С помощью шестигранного ключа поверните регулировочную шайбу против часовой стрелки до тех пор, пока выемка на указателе не окажется в центре над линией индекса на установочном выступе. (Во время регулировки указатель будет двигаться по часовой стрелке).
   3. Удерживая регулировочную шайбу на месте, затяните крепежный болт с усилием 18 фунт-футов (25 Нм).

Примечание. Если при окончательной затяжке указатель не остается по центру индексной линии, ослабьте болт и повторите процедуру, начиная с шага 4.

FORD OHC РЕКОМЕНДАЦИИ ПО ЗАМЕНЕ РЕМНЯ ГРМ 1,3 л Aspire – 60 000 миль 1,6 л*, 1,8 л, 1,9 л Escort — 60 000 миль 2,0 л дизель (1984-87 гг.) – 60 000 миль 2,0 л SOHC Escort & Tracer (1999 г.) – 120 000 миль 2,0 л SOHC Focus (2000 г. и новее) — 190 000 миль 2,0 л Contour – 60 000 миль Зонд 2,0 л* (1989–1997 гг.) — 60 000 миль 2,0 л* DOHC (1999 г. и новее, все модели) – 190 000 миль 2,0-литровый 4-цилиндровый пикап Ranger – 60 000 миль Зонд 2,2 л* – 60 000 миль 2,3-литровый 4-цилиндровый пикап Ranger – 60 000 миль 2,3 л Mustang и T-Bird – 60 000 миль 2,5-литровый 4-цилиндровый пикап Ranger – 60 000 миль Датчик V6 2,5 л – 60 000 миль 3,0 л* V6 Mercury Villager (1993 г. ) – 60 000 миль 3,0 л* V6 Mercury Villager (1994–2000 гг.) – 105 000 миль 3,0 л V6 Taurus – 100 000 миль 3,2 л V6 Taurus SHO – 100 000 миль (*) — Указывает на двигатель с помехами, у которого будут повреждены клапаны при выходе из строя ремня ГРМ.

Ремни и цепи ГРМ Ford

Замена ремня ГРМ и цепи — это услуга, которая не исчезнет в ближайшее время. Для большинства двигателей Ford с ремнями ГРМ с верхним расположением распредвала рекомендуемый интервал замены составляет от 60 000 до 120 000 миль в зависимости от области применения (см. таблицу на стр. 54). Таким образом, если клиент управляет транспортным средством, которому более 5 или 6 лет, он может ехать в долг, если ремень ГРМ не был заменен. Риск выхода из строя ремня резко возрастает, когда ремень превышает рекомендуемый интервал замены, который для большинства автомобилей Ford (за исключением Taurus SHO) составляет 60 000 миль. Рекомендуемый интервал замены ремня ГРМ в 3,0-литровом и 3,2-литровом V6 Taurus SHO составляет 100 000 миль, а для Focus — 120 000 миль.

Последствия выхода из строя ремня ГРМ на автомобилях Ford зависят от области применения. К счастью для многих владельцев Ford, между клапанами и поршнями имеется достаточный зазор, поэтому в случае обрыва ремня двигатель не пострадает. Но на более старых автомобилях Escort (до 1985 г.) с двигателями 1,6 л, а также на моделях Probe 1989 г. и выше с 2,0 л или 2,2 л четырехцилиндровыми двигателями отказ ремня ГРМ обычно приводит к деформации нескольких клапанов. То же самое касается построенного Mazda 3,0-литрового двигателя V6 в Mercury Villager. На старых автомобилях стоимость ремонта повреждения может быть больше, чем стоит автомобиль, а это означает, что вашему клиенту в любом случае придется принять болезненное решение.

Главное, что нужно помнить о ремнях ГРМ, это то, что отказ ремня часто происходит без предупреждения. По мере старения ремня армирующие корды, скрепляющие ремень, ослабевают. Ремень может выглядеть как новый снаружи, но внутри шнуры потеряли прочность на растяжение и могут быть на грани выхода из строя.

Обычно нет шума или других признаков, предупреждающих автомобилистов о том, что их ремень ГРМ достиг конца пути. В одну минуту двигатель работает нормально, а в следующую он мертвее дронта. Единственный звук, который они слышат, — это раздражающие хрипы двигателя, который прокручивается, но не заводится, потому что в нем нет компрессии. Если это автомобиль Probe или более старый Escort с интерференционным двигателем, двигатель даже не заведется, потому что клапаны будут ударяться о поршни.

Остальные силовые установки Ford полагаются на цепи ГРМ, обеспечивающие движение распределительного вала и клапанов. Это включает в себя все, от старых двигателей V8 с толкателем 289/302/351 до новейших двигателей V8 с верхним расположением распредвала 4,6 и 5,4 л. Цепи служат дольше, чем большинство ремней ГРМ, и Ford не публикует рекомендуемых интервалов замены цепи для этих двигателей. Тем не менее, цепи ГРМ со временем растягиваются и могут вызывать шум, задержку фаз газораспределения и/или опережения зажигания. Шум цепи ГРМ также может быть вызван другими проблемами.

CROWN VIC ШУМ ЦЕПИ ГРМ

Показательным примером является скрежет, исходящий из области крышки цепи привода ГРМ в 2000–2003 годах Ford Crown Victoria и Mercury Grand Marquis с 4,6-литровым двигателем V8. Согласно Бюллетеню технического обслуживания Ford 03-15-7, чрезмерный износ рычагов натяжителя цепи привода ГРМ может вызвать шум. Натяжной рычаг имеет алюминиевую основу с нейлоновой поверхностью. Поэтому, если вы обнаружите частицы нейлона и/или алюминия в моторном масле, это, вероятно, означает, что необходимо заменить натяжитель, рычаги натяжителя, цепи привода ГРМ и зубчатую передачу.

Номера деталей Ford для натяжителей 2000 модельного года: F6AZ-6L266-DA (RH) и F6AZ-6L266-CA (LH). Для моделей с 2001 по 2003 годы номера деталей натяжителя: 1L3Z-6L266-AA (правый) и XL1Z-6L266-AA (левый). Натяжные рычаги: 1L2Z-6L253-AA (правый) 1L2Z-6L253-AA (левый).

Компания Ford также рекомендует заменить масло и фильтр, чтобы удалить из картера частицы нейлона и алюминия. Если цепь ГРМ протерлась через рычаг натяжителя в поршень натяжителя, снимите масляный поддон с двигателя и очистите маслозаборную трубку от мусора.

FORD CONTOUR ГРУЗ ЦЕПИ ГРМ

Ford TSB 97-2-8 описывает стук при запуске двигателя после того, как двигатель простоял всю ночь, который можно услышать на моделях Ford Contour и Mercury Mystique 1995 года с DOHC 2,5 л. V6. Утечка масла из натяжителей цепи приводит к тому, что цепь ГРМ на мгновение начинает тереться о храповик натяжителя при первом запуске двигателя. Шум длится всего пару секунд и исчезает, как только двигатель увеличивает давление масла.

Решение, по словам Форда, заключается в замене оригинальных компонентов натяжителя цепи деталями новой конструкции. К ним относятся два натяжителя цепи ГРМ F5RZ-6L266-CA, левый адаптер натяжителя F5RZ-6C275-BA, правый адаптер натяжителя F5RZ-6C275-AA, левый рычаг натяжителя цепи F6RZ-6L253-AA и правая цепь. рычаг натяжителя F6RZ-6L253-BA. Одновременно следует заменить две цепи ГРМ и направляющие в сборе.

НАКОНЕЧНИКИ ГРМ

При замене цепи ГРМ на любом двигателе Ford всегда заменяйте цепь, звездочки распределительного вала и коленчатого вала. Не используйте повторно старые звездочки, чтобы сэкономить время или деньги. Все три компонента изнашиваются как система и должны заменяться согласованным комплектом из трех частей. Некоторые комплекты OHC также включают направляющие цепи и/или натяжители. Эти «дополнительные» детали играют жизненно важную роль в поддержке цепи и сохранении ее натянутости, и их также следует заменять одновременно.

ЗАМЕНА РЕМНЯ ГРМ

Время работы по замене зубчатых ремней Ford, очевидно, варьируется в зависимости от области применения, но обычно занимает около двух часов для более простых ремней и до трех или более часов для более сложных применений. Если вы когда-нибудь столкнетесь с Ford Escort или Tempo 1984-86 годов выпуска с 2,0-литровым дизельным двигателем (которых, к счастью, очень мало), имейте в виду, что первым шагом процедуры замены ремня ГРМ является снятие двигателя с автомобиля! Замена ремня ГРМ на одном из этих зверьков — шестичасовая работа!

На Ford Probe с четырехцилиндровым двигателем объемом 2,0 л или 2,2 л работа может занять от трех до четырех часов. Самым большим препятствием для замены ремня ГРМ является правая (со стороны пассажира) опора двигателя. Практически нет доступа к паре болтов крепления опоры к двигателю.

Хотя Ford не производил Probe уже несколько лет, их все еще много на дорогах, и многие из них проехали более 100 000 миль на оригинальном ремне ГРМ. Четырехцилиндровые двигатели являются двигателями с помехами, поэтому важно менять ремень до того, как он выйдет из строя. Итак, вот основная процедура, как сделать это на зонде:

1. Снимите правое переднее колесо.
2. Снимите внутреннюю панель крыла.
3. Снимите ремни привода вспомогательных агрегатов с двигателя.
4. Подоприте двигатель и снимите правую опору двигателя. Два болта, которые крепят опору к двигателю, утоплены в опоре, и между опорой и внутренней направляющей рамы почти нет зазора. Немного поднять двигатель помогает, но вам понадобится очень короткая головка и много рычагов. Удачи!
5. Снимите шесть болтов крепления шкива коленчатого вала и шкив.
6. Снимите верхнюю и нижнюю крышки ремня ГРМ.
7. Поверните коленчатый вал так, чтобы поршень № 1 находился в ВМТ, а установочные метки совпадали.
8. Убедитесь, что установочная метка № 1 на звездочке распределительного вала совмещена с меткой на головке блока цилиндров.
9. Ослабьте болт натяжителя ремня, отодвиньте натяжитель от ремня, временно снова затяните болт натяжителя, чтобы зафиксировать его на месте, затем снимите ремень ГРМ.
10. Перед установкой нового ремня рекомендуется проверить и/или заменить водяной насос. Почему? Потому что срок службы сальников и подшипников вала водяного насоса примерно такой же, как у ремня. Некоторые водяные насосы могут проехать 100 000 миль и более без капельницы. Другие могут начать протекать через 60 000 миль или меньше. Замена водяного насоса сейчас может сэкономить вашему клиенту трудозатраты на замену насоса позже, если он начнет протекать.
11. Замена натяжителя ремня и промежуточных шкивов на новые также является хорошей идеей, особенно если двигатель проехал более 100 000 миль на оригинальных шкивах. Если подшипники натяжителя и/или промежуточного шкива ослаблены или издают шум, эти детали необходимо заменить.
12. Установите новый ремень ГРМ на шкивы, убедитесь, что все установочные метки совмещены, и что ремень натянут между двумя звездочками на стороне без натяжения.
13. Ослабьте болт натяжителя, чтобы пружина плотно прижала его к ремню. Затяните болт натяжителя с моментом 27-38 фунт-футов. (37-52 Н·м) и убедитесь, что между шкивом коленчатого вала и натяжителем имеется примерно 0,3 дюйма (7–8 мм) прогиба ремня. Вы не хотите, чтобы ремень был слишком ослаблен, иначе он может перескочить синхронизацию, и вы не хотите, чтобы он был слишком натянут, иначе это может привести к перегрузке подшипников водяного насоса и сокращению срока службы насоса.
14. Проверните коленчатый вал на два полных оборота, чтобы убедиться, что установочные метки правильно совмещены.
15. Соберите все в обратном порядке и убедитесь, что вы установили кожух звездочки коленчатого вала изогнутой внешней кромкой наружу (если он обращен внутрь, он будет тереться о ремень).
16. В завершение установите на крышку ГРМ наклейку с указанием даты и пробега замены ремня. Это поможет следующему техническому специалисту или владельцу автомобиля определить, заменялся ли когда-либо ремень, и если да, то когда.

НАТЯЖИТЕЛИ РЕМНЯ ГРМ И НАПОЛНИТЕЛЬНЫЕ ШКИВЫ

Подшипники натяжного и промежуточного шкивов «герметизированы на весь срок службы» и не подлежат обслуживанию. Таким образом, нет возможности очистить, осмотреть или повторно смазать подшипники при замене ремня ГРМ. Со временем смазка внутри подшипников разрушается и окисляется, ускоряя износ подшипников и повышая риск выхода из строя или заклинивания подшипника. И чем жарче рабочая среда, тем короче срок службы смазки и подшипников. Расположение натяжителя и натяжного ролика под крышкой ремня ГРМ не позволяет им сильно охлаждаться, поэтому они имеют тенденцию сильно нагреваться.

При выходе из строя уплотнения натяжного или промежуточного подшипника грязь и влага попадают в подшипник, а смазка вытекает наружу. Подшипник обречен и в конечном итоге выйдет из строя. Первым признаком обычно является шум. Если игнорировать его достаточно долго, следующим признаком может быть скачок времени, когда ремень теряет натяжение, или отказ ремня.

Если новый натяжитель и натяжной ролик не входят в комплект ремня ГРМ, их следует заказывать отдельно.

СОВЕТЫ ПО ОБСЛУЖИВАНИЮ РЕМНЯ ГРМ

Любой ремень с очевидными повреждениями, такими как изношенные или оголенные корды, поврежденные зубья, отсутствующие куски резины, глубокие трещины, чрезмерное растрескивание поверхности или сильное остекление, должен быть заменен без промедления! Небольшие поверхностные трещины на оребрении считаются нормальным явлением. Но обширные трещины или глубокие трещины не являются.

Если вы найдете ремень с оборванными зубьями, это будет означать, что что-то в системе кулачкового привода заклинило или застряло, что привело к перегрузке ремня и вызвало срезание зубьев или скачок времени. Наиболее вероятным виновником является распределительный вал, который мог заклинить из-за перегрева двигателя или отсутствия смазки (низкий уровень масла или потеря давления масла). Проверьте уровень охлаждающей жидкости, уровень масла и записи о техническом обслуживании автомобиля.

Когда головки цилиндров с верхним распредвалом сильно нагреваются, они обычно вздуваются посередине, что приводит к изгибу или заклиниванию кулачка. В некоторых случаях это может привести к поломке кулачка, разрыву зубчатого ремня или срезанию ведущей звездочки кулачка с конца кулачка.

Убедитесь, что замененный ремень идентичен оригинальному. Длина и ширина ремня, профиль и шаг зубьев должны быть одинаковыми, а материал должен быть таким же или лучше. Не заменяйте ремень из HSN (высоконасыщенного нитрила) менее дорогим неопреновым ремнем. Используйте качественный бренд ремня, потому что некоторые неизвестные бренды используют материалы низкого качества, которые не прослужат так же долго, как ремень OEM или качественный ремень послепродажного обслуживания.

При замене ремня никогда не пытайтесь «натягивать» ремень на шкив. Ремни, помните, не растягиваются, и принуждение к этому, скорее всего, повредит шнуры и приведет к их выходу из строя.

Также никогда не стучите по звездочке, чтобы установить ее на место. Если он не скользит на место, проверьте выравнивание и посадку.

Проблемы с перекосом в кулачковом приводе также могут возникать, если звездочка кулачка установлена ​​задом наперед, используется шайба неправильной толщины (неправильный осевой люфт), забыта нажимная кнопка или звездочка кривошипа неправильно расположена на шпоночной канавке.

Натяжение ремня имеет решающее значение для его долговечности. Настройте в соответствии с рекомендуемыми характеристиками (всегда обращайтесь к руководству, поскольку рекомендуемый люфт может варьироваться в зависимости от приложения). Если ремень слишком тугой, он не продержится. Если ремень слишком ослаблен, это может привести к скачку времени.

Замена ремня рекомендуется каждый раз, когда необходимо снять головку блока цилиндров с двигателя или при замене водяного насоса, приводимого в действие ремнем ГРМ. В обоих случаях ремень в любом случае необходимо снимать для выполнения других ремонтных работ, поэтому для замены ремня не требуется дополнительных усилий, и это сэкономит вашему клиенту затраты на замену ремня в дальнейшем.

ПЕРЕСМОТРЕННАЯ НАСТРОЙКА РЕМНЯ ГРМ И НАТЯЖЕНИЯ ДЛЯ 2.0L

Руководства по ремонту являются незаменимыми инструментами для поиска процедур разборки/установки, спецификаций, диагностической и сервисной информации. Но иногда в печатных инструкциях случаются ошибки, что делает жизнь интересной для бедняги, который не знает, что инструкция неверна. В качестве примера можно привести процедуру настройки ремня ГРМ и натяжителя, которую Ford первоначально опубликовал для 19-й модели.98-2000 Contour, Escort ZX2, 2000 Focus, 1998-2000 Mercury Mystique и 1999-2000 Mercury Cougar с двигателем 2,0 л. Ford TSB 99-25-4 содержит следующую исправленную информацию:

Для достижения надлежащего натяжения ремня ГРМ на этом двигателе, по словам Ford, болты звездочки распределительного вала должны быть ослаблены настолько, чтобы звездочки могли свободно вращаться на распределительных валах. После этого проверните коленчатый вал по часовой стрелке так, чтобы цилиндр № 1 находился в верхней мертвой точке. Затем установите приспособление для выравнивания распределительных валов в пазы распределительных валов, чтобы удерживать кулачки на месте.

1. Выверните болт натяжителя на четыре полных оборота и установите натяжитель таким образом, чтобы установочный выступ находился примерно в положении «4 часа». Совместите паз шестигранного ключа в регулировочной шайбе натяжителя с указателем, расположенным за шкивом.
2. Работая против часовой стрелки от звездочки коленчатого вала, установите зубчатый ремень.
3. Поверните установочный язычок натяжителя против часовой стрелки и вставьте установочный язычок в паз в задней крышке ГРМ.
4. Установите паз под шестигранный ключ в регулировочной шайбе натяжителя в положение «4 часа».

р >

5. Затяните крепежный болт так, чтобы натяжитель плотно прилегал к задней крышке ГРМ, но при этом позволял вращать регулировочную шайбу натяжителя с помощью шестигранного ключа на 6 мм.
6. С помощью шестигранного ключа поверните регулировочную шайбу против часовой стрелки до тех пор, пока выемка на указателе не окажется в центре над линией индекса на установочном выступе. (Во время регулировки указатель будет двигаться по часовой стрелке).
7. Удерживая регулировочную шайбу на месте, затяните крепежный болт с усилием 18 фунт-футов (25 Нм).

Примечание. Если при окончательной затяжке указатель не остается по центру индексной линии, ослабьте болт и повторите процедуру, начиная с шага 4.

FORD OHC РЕКОМЕНДАЦИИ ПО ЗАМЕНЕ РЕМНЯ ГРМ 1,3 л Aspire – 60 000 миль 1,6 л*, 1,8 л, 1,9 л Escort — 60 000 миль 2,0 л дизель (1984-87) – 60 000 миль 2.0L SOHC Escort & Tracer (1999) – 120 000 миль 2,0 л SOHC Focus (2000 г. и новее) — 190 000 миль 2,0 л Contour — 60 000 миль Зонд 2,0 л* (1989–1997 гг. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
