Форд фокус 2 где находится предохранитель на прикуриватель: Предохранитель прикуривателя форд фокус 2 » Драйв

Содержание

Предохранитель прикуривателя форд фокус 2 » Драйв

Как то раз отдыхал за городом и обратил внимание, что колесо одно начало немного спускать. У знакомого с кем отдыхал, в авто был компрессор от прикуривателя. Компрессором по-пользовался, колесо подкачал, отключил компрессор и отдал. Когда решил воспользоваться в следующий раз прикуривателем, он у меня больше не заработал.

Логично предположить, что виновником не работающего прикуривателя является предохранитель, по крайней мере ремонт этой неисправности лучше начать с него, если виноват не пред, то тогда уже смотреть сам прикуриватель и электрическую цепь.
Для замены какого либо предохранителя нам потребуются сами предохранители, пластиковые «кусачки» для того-что бы достать предохранитель (или пассатижи, я ими доставал, так как кусачек не было)

Сам монтажный блок находится под перчаточным ящиком в ногах у переднего пассажира. Для того что бы до него добраться нужно снять обшивку, делается это руками без использования инструмента, там пластиковые фиксаторы просто стягиваются и все. Далее выкручиваются руками два пластиковых фиксатора и вниз опускается сам монтажный блок салонных предохранителей. На сколько я понимаю на рестайле и дорестайле они разные.
У меня дорестайл, но год выпуска автомобиля — 2008. Так что у меня оказался такой блок

Для того что бы понять какой предохранитель требует замены, необходимо воспользоваться книгой, в которой обозначается какой пред за что отвечает

А так же нужна расшифровка:
№ 100 — 10А — Электронные модули (питание от замка зажигания)
№ 101 — 20А — Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)
№ 102 — 10А — Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
№ 103 — 10А — Внешние освещение (питание от аккумуляторной батареи)
№ 104 — 10А — Освещение салона, система экономии электроэнергии
№ 105 — 25А — Обогрев заднего стекла
№ 106 — 20А — Система бесключевого доступа / запуска
№ 107 — 10А — Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем
№ 108 — 7,5А — Дополнительные функции комбинации приборов (аудиосистема и система навигации)
№ 109 — 20А — Прикуриватель, задняя дополнительная розетка
№ 110 — 10А — Дневные ходовые огни
№ 111 — 15А — Топливный насос (бензиновые двигатели)
№ 112 — 15А — Аудиосистема (питание от аккумуляторной батареи)
№ 113 — 10А — Дневные ходовые огни
№ 114 — 10А — Комбинация приборов (питание от замка зажигания), иммобилайзер
№ 115 — 7,5А — Внешние освещение (питание от замка зажигания)
№ 116 — 20А — Противотуманный свет
№ 117 — 7,5А — Освещение номерного знака
№ 118 — 20А — Модуль электрооборудования левой задней двери
№ 119 — 15А — Розетка в багажном отделении
№ 119 — 25А — Розетка в багажном отделении, разъем прицепа
№ 120 — 20А — Модуль электрооборудования правой задней двери
№ 121 — 20А — Подогрев передних сидений
№ 122 — 10А — Подушки безопасности
№ 123 — 7,5А — Обогрев зеркал
№ 124 — 7,5А — Габаритный свет с левой стороны
№ 125 — 7,5А — Габаритный свет с правой стороны
№ 126 — 20А — Система бесключевого доступа / запуска
№ 127 — 25А — Стеклоподъемники
№ 128 — Не используется
№ 129 — 20А — Стеклоочиститель
№ 130 — Не используется
№ 131 — 15А — Стеклоочиститель заднего стекла
№ 132 — 15А — Лампы стоп-сигнала
№ 133 — 25А — Модуль электрооборудования двери переднего пассажира, реле центрального замка
№ 134 — 20А — Модуль электрооборудования двери водителя, центральный замок
№ 135 — 20А — Дневные ходовые огни
№ 136 — 15А — Стеклоомыватель, обогрев жиклеров стеклоомывателя
№ 137 — 10А — Резервное питание противоугонной системы
№ 138 — 10А — Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач
№ 139 — 10А — Дальний сеет правой фары
№ 140 — 10А — Дальний свет левой фары
№ 141 — 10А — Лампы заднего хода, зеркала с электроприводом
№ 142 — 15А — Ближний свет правой фары
№ 143 — 15А — Ближний свет левой фары

Реле R1 Топливный насос
Реле R2 Не используется

Тот который нам требуется заменить имеет номер 109. Находится во втором ряду снизу, самый левый
Выдергиваем его пассатижами аккуратно и смотрим на просвет

Устанавливаем новый предохранитель на место, все проверяем. Собираем в обратном порядке

К чему я рассказывал, про компрессор в самом начале? Так вот как я понимаю виновником сгоревшего предохранителя стал именно он. Видимо когда выключал компрессор, то он выдал скачек тока и сплавил предохранитель.
Работа по замене элементарная, написал больше для себя, так как в статье присутствует схема расположения предохранителей и реле.
Может тоже кому-либо будет полезно)

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
  • такой же 20-амперный предохранитель
    в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

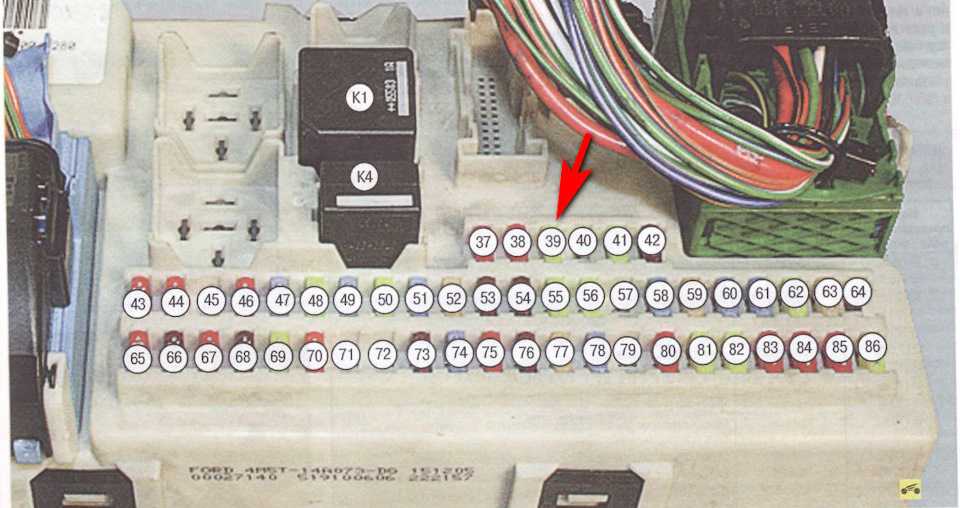

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

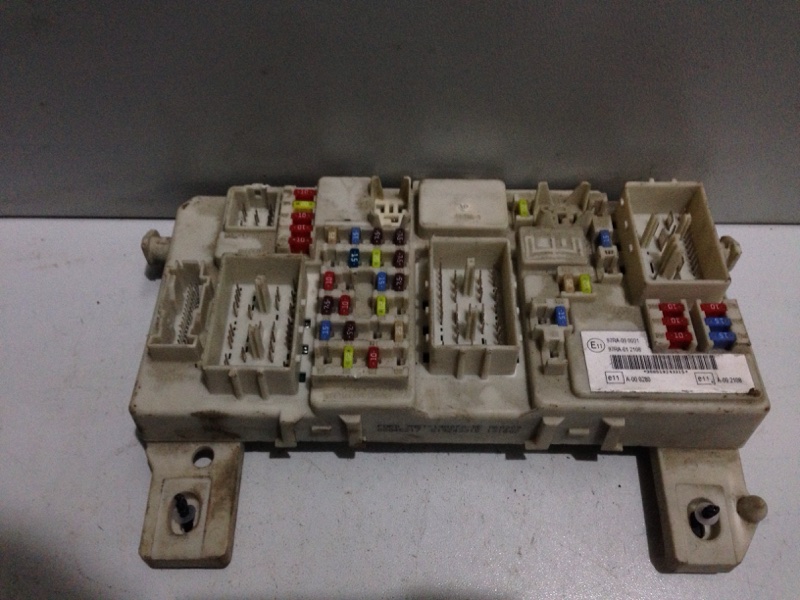

Блок предохранителей версия рестайл Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

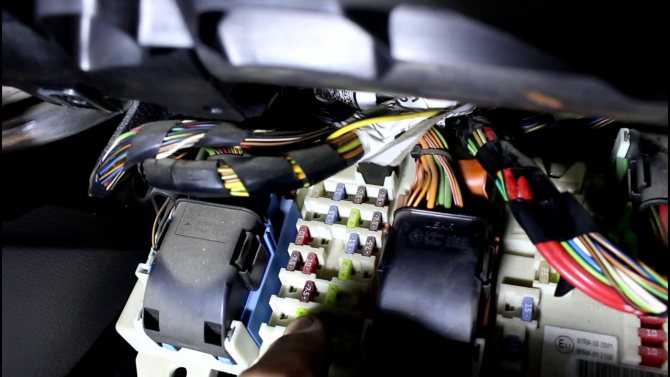

Где-то тут наши предохранители.

Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).

Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

  1. Где находится предохранитель
  2. Как проверить и заменить
  3. Как снять прикуриватель
  4. Ремонт своими руками
  5. Схема подключения
  6. Как отключить прикуриватель

Многие электрические цепи бортовой сети автомобиля 🚘 снабжаются плавкими защитными элементами. Мощные потребители энергии дополнительно оснащаются реле. Если электронные устройства начинают работать некорректно, нужно проверить работоспособность предохранителя прикуривателя Форд Фокус 2.

Где находится предохранитель

Во всех модификациях автомобиля ФФ2 деталь находится в установочном блоке салона. Расположение в машинах старше 2006-2007 года выпуска отличается от такового в более новых версиях. На Форд Фокус 2 рестайлинг защитного элемента отвечает за работу не только прикуривателя, но и дополнительной 12-вольтной розетки. Если не действует прикуриватель и эта деталь, предохранитель сгорел. При ремонте учитывают следующую схему расположения:

  1. В дорестайле защитный элемент имеет маркировку 39. Номинал составляет 20 А.
  2. В рестайле нужная деталь отмечена номером 109. Она расположена в том же установочном блоке салона. Номинал тот же, что и в дорестайлинге.

Как проверить и заменить

Перед установкой новой детали на Ford Focus 2 необходимо определить причину перегорания старой. Если к прикуривателю подключались мощные приборы (насос, пылесос, холодильник), предохранитель не выдерживает нагрузки. В таком случае заменяют защитный элемент, отказываются от подключения некоторых устройств. Если деталь перегорела по невыясненным причинам, прозванивают электрическую цепь мультиметром, ищут причину замыкания.

При выборе элемента для замены учитывают рекомендованные артикулы и номиналы. Устанавливают детали с теми же характеристиками.

При монтаже элемента несоответствующего номинала цепь будет постоянно размыкаться.

Новую деталь на Форд Фокус 1 монтируют следующим образом:

  1. Открывают капот, получая доступ к установочному блоку. Предохранители находятся в правой части моторного отсека. Блок имеет вид пластиковой коробки черного цвета.
  2. Крышку снимают, поддевая ее отверткой. На изнаночной стороне накладки находится пинцет. Также нанесена схема размещения защитных элементов.
  3. Вынимают деталь из гнезда, устанавливают новую. Закрывают корпус блока.

Чтобы снять прикуриватель Форд Фокус и заменить предохранитель, выполняют следующие действия:

  1. Демонтируют защитную накладку. Для этого элемент подтягивают вниз.
  2. Удаляют 2 защелки монтажного блока, вращая их против часовой стрелки. Фиксатор тянут вниз. Для облегчения процесса замены блок подвигают вперед, устанавливая на другие пазы кронштейнов.
  3. Вынимают защитный элемент стандартным способом, устанавливают новую деталь.

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали.

Устройство снимают так:

  1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
  2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
  3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

  1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
  2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
  3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

Как отключить прикуриватель

Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.

Расположение реле и предохранителей в монтажном блоке под капотом Ford Focus 2

Предохранители и защищаемые ими цепи

AЗащищаемые цепи
F1
40
Электродвигатель вентилятора системы охлаждения
F280Усилитель рулевого управления
F360Монтажный блок в салоне
F460Монтажный блок в салоне
F580Система кондиционирования, климат-контроль
F660Резерв
F730Насос гидроблока ABS
F820Клапаны гидроблока ABS
F920Контакты и обмотка главного реле
F10
30Электродвигатель вентилятора отопителя
F1120Выключатель зажигания
F1240Силовая цепь реле зажигания
F1320Стартер
F1440Правый элемент обогрева ветрового стекла
F1530Реле вентилятора системы охлаждения
F1640Левый элемент обогрева ветрового стекла
F1730Резерв
F18Резерв
F19
10Блок управления ABS
F2015Звуковой сигнал
F2120Дополнительный отопитель
F2210Блок управления усилителем рулевого управления
F2330Насос омывателя фар
F2415Резерв
F2510Обмотка реле обогрева ветрового стекла
F2610Автоматическая коробка передач
F2710Муфта компрессора кондиционера
F2810Резерв
F2910Система раздельного климат-контроля
F303Блок управления двигателем, блок управления автоматической коробкой передач
F3110Система зарядки аккумуляторной батареи
F3210Блок управления автоматической коробкой передач, датчик положения селектора
F3310Подогрев датчиков концентрации кислорода
F3410Форсунки, катушка зажигания
F3510Система управления двигателем
F3610Блок управления двигателем

Реле подкапотного блока и включаемые ими цепи

ОбозначениеНаименованиеВключаемые цепи
R1не используется
R2Реле звукового сигналаЗвуковой сигнал
R3не используется
R4не используется
R5не используется
R6Главное релеСистема управления двигателем
R7Реле обогрева ветрового стеклаЭлементы обогрева ветрового стекла
R8Реле зажиганияБлок управления электропакетом, блок управления отоплением, вентиляцией и кондиционированием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9Реле омывателя фарЭлектродвигатель насоса омывателя фар
R10Реле вентилятора отопителяЭлектродвигатель вентилятора отопителя
R11Реле компрессора кондиционераМуфта компрессора кондиционера
R12не используется
R13Реле стартераТяговое реле стартера
R14Реле вентилятора системы охлажденияЭлектродвигатель вентилятора

Расположение реле и предохранителей в салоне Ford Focus 2

Реле, предохранители и защищаемые ими цепи

Замена и разбор предохранителя прикуривателя на Форд Фокус 2

Такое автомобильное устройство, как прикуриватель, уже давно используется большинством водителей не по назначению. Данное гнездо позволяет подсоединять всевозможные приборы, самыми распространенными из которых являются видеорегистраторы, зарядные устройства для электроники, компрессоры, вентиляторы и так далее.

Поломки прикуривателя связаны с неграмотной эксплуатацией, износом деталей или поломкой предохранителя, что подталкивает автовладельца к поиску ответа на вопрос – как разобрать и починить узел на своем Ford Focus II?

Почему прикуриватель выходит из строя

Перед тем, как менять прикуриватель на Ford Focus II, следует разобраться с причинами неполадок. Среди самых распространенных ситуаций можно выделить:

  • Износ предохранителя. Электроцепь автомобилей Форд Фокус второго поколения требует наличия определенной силы тока, а одновременное присоединение в прикуриватель нескольких устройств через разветвитель может привести к поломке предохранителя. Транспортное средство до рестайлинга имело деталь на 20А и код 39, а после рестайлинга номер предохранителя прикуривателя Форд Фокус 2 сменился на 109.
  • Разрыв провода. Если машина имеет внушительный пробег или электронные системы эксплуатировались неправильно, может произойти короткое замыкание или выгорание проводки прикуривателя. Протестировать данное обстоятельство поможет мультитестер, с помощью которого проводка прозванивается для проверки сопротивления. Также в этой ситуации требуется замена предохранителя прикуривателя, который принимает на себя «удар» при коротком замыкании.
  • Выход из строя нагревающего элемента. Конструктивные особенности прикуривателя предполагают наличие нихромовой спирали в металлическом гнезде, которая может нагреваться. При вставке патрона цепь замыкается, что позволяет спирали разогреваться. Когда максимальное значение нагрева достигнуто, термореле отщелкивает прикуриватель в его изначальное положение. Частое применение прибора приводит к выходу из строя спирали и предохранителя — можно поменять предохранитель или приобрести новую деталь.
  • Слабый контакт. С течением времени на усиках устройства возникают следы окисления или коррозии, что требует проверки всех контактов и зачистки данных мест. Перед тем, как выполнять данную работу, стоит убрать с АКБ минус-клемму, чтобы отсоединить зажигание и обезопаситься от КЗ.
  • Выход из строя подсветки прикуривателя. Вокруг разъема имеется лампочка, подсвечивающая зону прибора. С течением лет лампочка перегорает, но ее замена не составит большого труда.

Где на Ford Focus II расположен предохранитель прикуривателя

Чаще всего причиной проблем с узлом становится именно выход из строя защитного изделия, а для его замены требуется знать, где находится предохранитель прикуривателя. Чтобы достать деталь, следует получить доступ к монтажному блоку машины, действуя в следующей последовательности:

  • Демонтируем декоративную полку под перчаточным ящиком, сдвинув ее вниз.
  • Отсоединяем фиксаторы, удерживающие монтажный блок, прокручивая по часовой стрелке.
  • Перемещаем ящик к себе, теперь можно произвести снятие прикуривателя.

Чтобы понять, какой предохранитель на прикуриватель требуется для замены, следует обратить внимание на модификацию авто. Сборку узла необходимо выполнить в обратном порядке.

Кроме того, будет не лишним проверить контакты и проводку, ведь в ряде случаев прикуриватель не работает именно в связи с разрывом цепи или возникновением окислений. Для этого необходимо вытащить узел и протестировать на наличие оксислов, затем обработать и подогнать для максимально качественной фиксации в гнезде. Далее можно тестировать деталь на работоспособность.

Если данные действия не помогли, потребуется проведение ремонта электроцепи, также необходимо иметь под рукой тестер. Как вытащить прикуриватель мы уже разобрались, переходим к проводке, где на изделие идет сразу 3 провода:

  • Минусовой черный, запаянный с металлическим патроном. На втором конце идет масса, замыкаемая на корпус транспортного средства.
  • Плюсовой красный, позволяющий нагревать нихромовую спираль.
  • Плюсовой желтый, отвечающий за лампочку фильтра подсветки и идущий к АКБ машины.

Настраиваем мультитестер на работу в режиме сопротивления, после чего проверяем работоспособность проводки. Если контакта нет, следует найти разрыв и запаять.

Как производится замена прикуривателя на Ford Focus II

Перед тем, как заменить прикуриватель или предохранитель на вашем Фокусе второго поколения, важно приобрести подходящие запасные детали. На современном рынке продаются запчасти от китайских брендов, но лучше отдать предпочтение оригинальным запчастям. Также уделите внимание упаковке изделия – она должна обладать сертификатом соответствия требуемым стандартам и не иметь повреждений.

Дешевых узлов из Китая лучше избегать, так как зачастую они создаются из низкосортного сырья и выходят из строя уже через неделю. Тем более, если вы планируете использовать разветвитель и нагружать систему прикуривателя несколькими электроприборами.

Переходим к действиям, как снять и отремонтировать предохранитель на Ford Focus 2, где есть свои нюансы:

  • Отсоединяем замок зажигания, убираем минусовую клемму с АКБ.
  • С пассажирской стороны находим маленькую заглушку, выворачиваем саморез и открываем свободный доступ к прикуривателю с обратной стороны детали.
  • Слегка подгибаем стопор в металлическом гнезде, затем осторожно извлекаем его без чрезмерных усилий.
  • Убираем питание и достаем кольцо подсветки.

Существует и второй метод получения доступа к прикуривателю – можно снять накладку рычага КПП в районе подлокотника, после чего вся зона пепельницы легко демонтируется.

Также следует понимать, что замена нужна не в каждой ситуации – иногда возможен самостоятельный ремонт вышедшего из строя прикуривателя. Внутри детали на Фокусе второго поколения имеется специальная пластина из слюды, играющая роль полупроводника. Данное изделие следует извлечь, после чего собрать конструкцию и проверить на работоспособность. Решить неполадки может и устранение окислений или запайка проблемных мест в проводке.

Монтаж дополнительного прикуривателя

Немало автовладельцев желают иметь в своем автомобиле и второй разъем для подключения всевозможных приборов. Важно лишь помнить, что на электросистему будут воздействовать дополнительные перегрузки, что требует грамотного соединения всех проводов.

Для начала потребуется подсоединить новую «розетку» посредством имеющегося предохранителя, во избежание расплавления проводки. В багажном отделении или салоне вырезается новое отверстие под дополнительный прикуриватель, для этого придется отыскать удобное место.

Проводка протягивается через имеющийся предохранитель, а затем спаивается воедино, основываясь на существующей схеме электропитания транспортного средства. Вот так просто можно дополнить свой Форд Фокус 2 дополнительным разъемом для подключения различных электроустройств.

Монтажный блок предохранителей, плавких вставок и реле под капотом Ford Focus 2

Описание реле:
К1 – не используется
К2 – Реле звукового сигнала
К3 – не используется
К4 – не используется
К5 – не используется
К6 – Главное реле (ЭСУД)
К7 – Реле оборгева ветрового стекла
К8 – Реле зажигания (блок управления электропакетом, блок управления отопителем вентиляцией и кондиционированием,обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла)
К9 – Реле омывателя фар
К10 – Реле вентилятора отопителя
К11 – Реле компрессора кондиционера
К12 – не используется
К13 – Реле стартера
К14 – Реле вентилятора системы охлаждения

Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Ford Focus 2

Номер предох- ранителяСила тока, АЦепи, которые защищает предохранитель
F140Электровентилятор охлаждения двигателя
F280Рулевое управление с усилителем
F360Монтажный блок в салоне
F460Монтажный блок в салоне
F580Система кондиционирования, климат контроль
F660Свечи подогрева (только для автомобилей с дизельными двигателями)
F730Антиблокировочная система АБС, насос системы динамической стабилизации (насос гидроблока ABS)
F820Клапаны гидроблока АБС (ABS)
F920Модуль управления силовым агрегатом (PCM) главное реле
F1030Вентилятор системы климат-контроля
F1120Выключатель зажигания (стартера и приборов)
F1240Реле зажигания
F1320Электрическая обмотка стартера
F1440Обогрев лобового стекла, правая сторона
F1530Реле вентилятора охлаждения
F1640Обогрев ветрового стекла, левая сторона
F1730Складывающаяся крыша
F1830Инвертирующий усилитель мощности
F1910Блок управления АБС (ABS)
F2015Звуковой сигнал
F2120Вспомогательный отопитель
F2210Модуль усилителя рулевого управления
F2330Омыватели фар
F2415Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
F25150Обмотка реле обогрева ветрового стекла
F2615Автоматическая коробка передач
F2710Муфта компрессора системы кондиционирования
F2810Управление свечой накаливания (только для автомобилей с дизельными двигателями)
F293Система раздельного климат-контроля
F3010Блок управления двигателем PCM, автоматическая коробка передач
F3110Интеллектуальная система зарядки аккумуляторной батареи
F3210Автоматическая коробка передач
F3310Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
F3410Форсунки, катушки зажигания
F3510Блок управления двигателем PCM, клапаны, электромагнитные клапаны
F3610Блок управления двигателем PCM

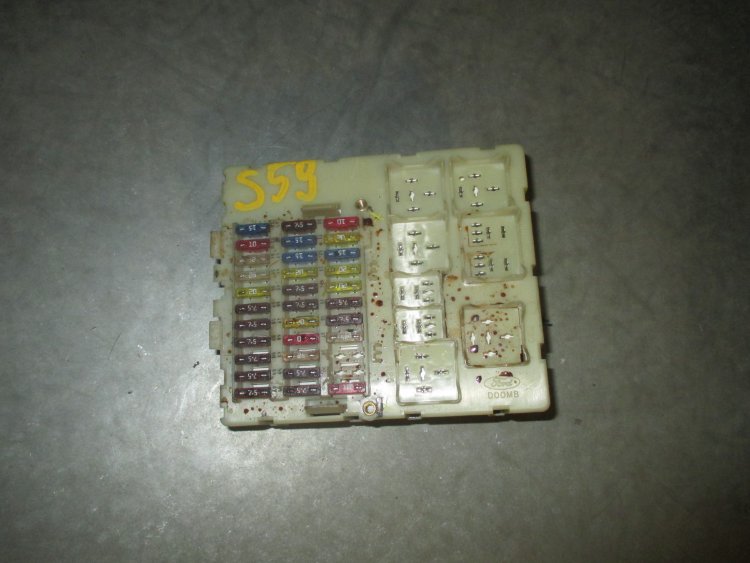

Монтажный блок предохранителей, плавких вставок и реле
в салоне под бардачкомFord Focus 2

Описание реле:
К15 – Обогрев заднего стекла
К19 – Клемма 15

Таблица цепей, защищенных плавкими предохранителями в багажнике Ford Focus 2

Где искать предохранитель прикуривателя

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;

такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

Выворачиваем два винта под передней панелью в районе бардачка.

Монтажный блок опускаем на максимально возможное расстояние.

Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.

Выдвигаем монтажный блок на себя.

Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.

Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Если на автомобиле Ford Focus 2 перестал работать один из электропреборов, не спешите бить тревогу и в срочном порядке записываться на обслуживание к автоэлектрику. В электрической цепи любого автомобиля присутствуют предохранители, которые перегорают при скачках напряжения, тем самым защищая цепь от перегрузок и возгорания. Если перестал работать один из электроприборов в автомобиле, для начала стоит проверьте исправен ли отвечающий за него предохранители. Чаще всего именно они являются первопричиной выхода из строя электроники в автомобиле.

Как и в большинстве автомобилей, в электроцепи Ford Focus 2 присутствуют 2 блока предохранителей. Ниже мы описали какой блок за что отвечает и где он располагается.

Схема расположения предохранителей в основном блоке предохранителей:

  • 36 — РСМ
  • 35 — предохранитель клапанов, РСМ
  • 34 — предохранитель катушки зажигания, форсунок
  • 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
  • 32 — предохранитель датчиков кислорода
  • 31 — предохранитель зарядки аккумулятора
  • 30 — предохранитель коробки передач, РСМ
  • 29 — предохранитель системы климат-контроля
  • 28 — управление свечой
  • 27 — компрессор кондиционера
  • 26 — коробка передач
  • 25 — предохранитель зажигания
  • 24 — предохранитель вспомогательного отопителя
  • 23 — предохранитель омывателя
  • 22 — предохранитель усилителя руля
  • 21 — предохранитель вспомогательного отопителя
  • 20 — звуковая сигнализация
  • 19 — предохранитель ABS
  • 18 — инвертирующий усилитель мощности
  • 17 — крыша
  • 16 — предохранитель левого обогревателя ветрового стекла
  • 15 — предохранитель вентилятора охлаждения двигателя
  • 14 — предохранитель правого обогревателя ветрового стекла
  • 13 — предохранитель стартера
  • 12 — реле зажигания
  • 11 — предохранитель стартера и приборов
  • 10 — вентилятор климат-контроля
  • 9 — предохранитель силового агрегата
  • 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
  • 7 — насос системы динамической стабилизации, антиблокировочная система
  • 6 — предохранитель свечей подогрева
  • 5 — предохранитель вспомогательного отопителя
  • 4 — блок предохранителей
  • 3 — блок предохранителей
  • 2 — предохранитель усилителя руля
  • 1 — предохранитель вентилятора охлаждения

Не нашли предохранитель, который отвечает за нужный вам прибор? В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

  • 143 — предохранитель левого ближнего света
  • 142 — предохранитель правого ближнего света
  • 141 — электропривод зеркала заднего вида, габариты заднего хода
  • 140 — предохранитель левого дальнего света
  • 139 — предохранитель правого дальнего света
  • 138 — трансмиссия, акселератор, силовой агрегат
  • 136 — предохранители жиклеров и насоса омывателя
  • 135 — ночная подстветка
  • 134 — электрика водительской двери, центральный замок
  • 133 — электрика пассажирской двери, центральная система блокировки
  • 132 — стоп-сигнал
  • 131 — предохранитель заднего стеклоочистителя
  • 130 — не задействован
  • 129 — предохранитель очистителя ветрового стекла
  • 128 — не задействован
  • 127 — предохранитель стеклоподъемников
  • 126 — система управления без ключа
  • 125 — предохранитель правых габаритов
  • 124 — предохранитель левых габаритов
  • 123 — предохранитель обогрева зеркал
  • 122 — подушка безопасности
  • 121 — обогрев передних сидений
  • 120 — электрика задней правой двери
  • 119 — гнездо питания в багажнике
  • 118 — электрика задней левой двери
  • 117 — подсветка номера
  • 116 — предохранитель фар и противотуманных фар
  • 115 — внешнее освещение от генератора
  • 114 — иммобилайзер, питание от генератора
  • 113 — подфарники
  • 112 — предохранитель аудио-системы
  • 111 — топливный насос
  • 110 — переключение освещения от генератора (в дневное время)
  • 109 — дополнительное гнездо питания сзади, прикуриватель
  • 108 — система навигации, аудио-система
  • 107 — система бортовой диагностики, питание приборов от аккумулятора
  • 106 — система управления без ключа
  • 105 — предохранитель обогревателя заднего стекла
  • 104 — внутреннее освещение
  • 103 — внешнее освещение от аккумулятора
  • 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
  • 101 — привод крыши, привод водительского кресла, привод люка
  • 100 — питание электронных модулей от замка зажигания

Предохранитель прикуривателя в Ford Focus 2, к сожалению один из самых часто выходящих из строя. Причин этому множество. Для того, чтобы исправить данную неисправность, не стоит искать предохранитель в блоке под капотом, так место нахождения его блок находящийся в салоне за бардачком.

Диагностика неисправности: прикуриватель перестал работать (нет питания).

Для получения доступа необходимо:

1) Отщелкиваем крышку перчаточного ящика (бардачка)

2) Отщелкиваем полочку защищающую от пыли под панельное пространство (достаточно не сильно, нажать на нее рукой).

3) Затем выкрутите болты, крепящие блок предохранителей.

4) Достаньте блок предохранителей. Интересующий нас предохранитель (согласно заводской маркировки, находится в гнезде под номером 109). В левом ряду второй слева, номинальной мощностью 20 А. При помощи пинцета достаньте перегоревший предохранитель и установите новый.

Схема и реле, Где находится монтажный блок

Автор marafon На чтение 13 мин Просмотров 500 Опубликовано

Содержание

  1. Ford Focus 2, расположение блока предохранителей
  2. Предохранители и реле Ford Focus 2, электрические схемы
  3. Процесс снятия и замены
  4. Что понадобиться
  5. В подкапотном пространстве
  6. Под бардачком
  7. Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)
  8. Где искать предохранитель прикуривателя
  9. Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2
  10. Инструкция по снятию и замене БП своими руками
  11. Инструменты и материалы
  12. Этапы
  13. Фотогалерея
  14. Порядок замены предохранителей в Focus 2
  15. Блок под капотом
  16. Возможные причины ремонта электрики авто

Ford Focus 2, расположение блока предохранителей

Перед извлечением предохранителя сначала выключите зажигание, затем вытащите предохранитель из гнезда. Провод предохранителя должен быть виден; если предохранитель перегорел, будет виден обрыв. Заменяйте предохранитель только на предохранитель того же номинала. Никогда не используйте предохранитель с другим номиналом и не наматывайте шнур на контакты (ошибка). Никогда не меняйте предохранитель более одного раза, попытайтесь найти неисправность. Номинал предохранителя напечатан сверху. Обратите внимание, что предохранители также имеют цветовую маркировку для облегчения идентификации номинала предохранителя.

Если новый предохранитель перегорает сразу же, прежде чем менять его снова, выясните причину, наиболее распространенной неисправностью является замыкание проводки на массу в результате протирания изоляции. Если предохранитель защищает более одной цепи, проверьте каждую цепь по отдельности, чтобы определить наличие дефекта. Обратитесь к специалистам, имеющим схемы и приборы, они найдут схему. Всегда имейте при себе запасные предохранители всех номиналов, используемых в автомобиле.

Для доступа к салонному блоку предохранителей снимите крышку под бардачком (вещевым ящиком) со стороны пассажира.

повернуть крепеж на 90 °

И сбросьте блок предохранителей

Дополнительные предохранители расположены с левой стороны моторного отсека

Предохранители и реле Ford Focus 2, электрические схемы

Данная модель автомобиля очень распространена, второе поколение «Фокус» выпускалось в период с 2004 по 2011 год. Несмотря на надежность марки, у любого автомобиля рано или поздно возникают проблемы, связанные с электричеством, бытовой техникой и сборной. Если вы купили подержанный автомобиль, неизвестно, что с ним делал предыдущий владелец, поэтому перед эксплуатацией стоит проверить все предохранители и реле Форд Фокус 2. Поэтому дефекты, потеря контактов и прочие неприятные во время работы могут появиться сюрпризы.

Новый Форд Фокус 2 также может иметь некоторые проблемы с электрикой и со временем дают о себе знать некачественная пайка, окисление контактов и т д. Для решения всех возможных проблем он должен быть полностью укомплектован.

Процесс снятия и замены

Замена предохранителя — простой процесс, практически не требующий инструментов.

Что понадобиться

  • пинцет;
  • отвертка;
  • новый предохранитель

В подкапотном пространстве


Расположение под капотом

Для доступа к предохранителям, расположенным в подкапотном пространстве Форд Фокус 2, необходимо открыть крышку капота. Блок удобно расположен справа от двигателя и представляет собой небольшую пластиковую коробочку черного цвета.


Электрические предохранители в блоке

Открутить можно обычной плоской отверткой, только поддев крышку.


Дизайн обложки

Также обратите внимание, что на обратной стороне крышки есть схема расположения предохранителей и пинцета, с помощью которого осуществляется замена. Он понадобится вам, когда вам нужно будет поменять предохранители в блоке под бардачком.

Под бардачком

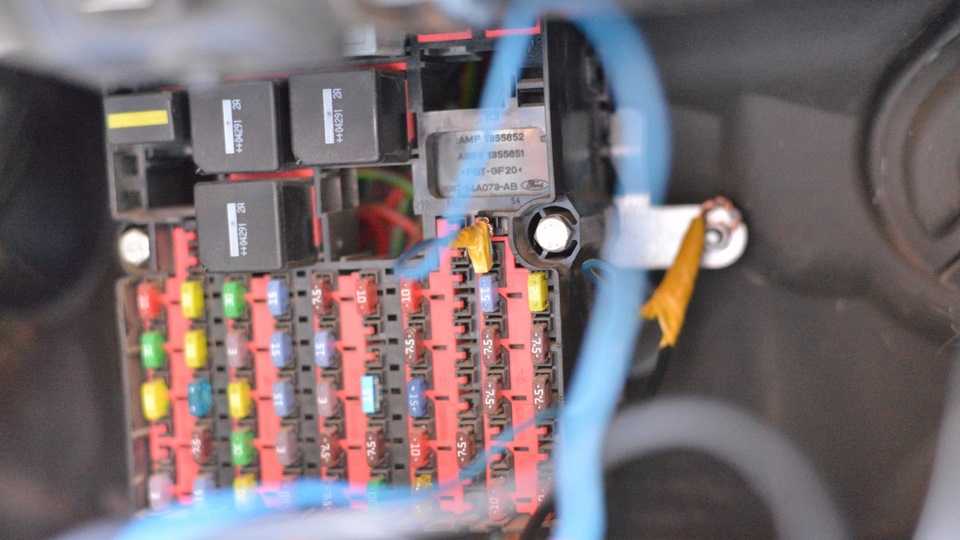

Расположение в салоне

Второй блок под бардачком Форд Фокус 2 тоже находится в удобном месте и чтобы до него добраться, нужно снять защитную полку, потянув ее вниз.


Откручиваем защелки


Блок под бардачок

Повернув замки, мы получаем доступ к блоку. Клипсы на этом блоке не предусмотрены, а для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Форд Фокус 2 первым делом нужно узнать его номинал, ведь если он превысит его, то он перегорит и цепь разомкнется.

Если вы решили переделать свой автомобиль, который затрагивает электрическую схему, предусмотрены бесплатные разъемы.

Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)

НоминалПредохранитель Назначение
Ф10010АПитание электронных модулей от контакта
F10120 АБлок управления вентиляцией люка, электрорегулировки сидений с электроприводом. Для автомобилей со съемной крышей — тяга крыши
F10210АРегулировка рулевой колонки, блок обогрева салона, приемник дистанционного управления, сажевый фильтр.
F10310АПостоянный заряд батареи для наружного освещения
F10410АОсвещение салона, система энергосбережения
F10525АОбогрев заднего стекла
F10620 АСистема бесключевого доступа и запуска
F10710АДиагностический разъем и питание комбинации приборов от аккумулятора
F1087,5 ААудио, радио и дополнительные функции комбинации приборов (аудио и навигационная система)
F10920 АПеределан предохранитель прикуривателя Форд Фокус 2, дополнительная розетка в багажнике
F11010АДневные ходовые огни с питанием от генератора
F11115АТопливный насос (для автомобилей с бензиновым двигателем)
F11215ААудиосистема (на батарейках)
F11310АДневные ходовые огни
F11410АИммобилайзер, питание приборной панели от замка зажигания
F1157,5 АНаружное освещение — питание от замка зажигания
F11620 АПротивотуманные огни
F1177,5 АПодсветка номерного знака автомобиля
F11820 АМодуль электрооборудования в левой задней двери
F11915АВилка багажника Форд Фокус 2
F12020 АМодуль электрооборудования в правой задней двери
F12120 АЭлектрообогрев передних сидений
F12210АПОДУШКА БЕЗОПАСНОСТИ, подушки безопасности
F1237,5 АТепловые зеркала
F1247,5 АГабаритные огни с левой стороны
F1257,5 АГабаритные огни с правой стороны
F12620 АСистема бесключевого доступа и запуска
F12725АЭлектрические окна
F128Бронирование
F12920 АСтеклоочиститель (предохранитель стеклоочистителя)
F130Бронирование
F13115АОчиститель заднего стекла
F13215АСтоп-сигналы
F13325АРеле центрального замка, силовой модуль двери переднего пассажира
F13420 АЦентральный замок, Электромодуль в двери водителя
Ф13520 АДневные ходовые огни
F13615АОмыватель ветрового стекла, подогрев форсунок омывателя
F13710АРезервный аккумулятор для противоугонной системы
F13810АЭлектронный блок управления двигателем, электронная педаль акселератора, электронный блок управления АКПП
F13910АДальний свет — правая фара
Ф14010АДальний свет — левая фара
F14110АЗеркала заднего вида с электроприводом, фонари заднего хода
F14215АБлижний свет — правая фара
F14315АБлижний свет — левая фара

Где искать предохранитель прикуривателя

Комплект предохранителей. Эти лучше использовать.

Во всех модификациях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном блоке в салоне, но его расположение и функции в автомобилях, выпущенных до 2007 года и после 2008 года, различаются.

На рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Так что, если и прикуриватель, и хвостовая заглушка не работают на модернизированном Focus, предохранитель гарантированно сгорит. Если дело только в прикуривателе, то причина должна быть в цепи или гнезде прикуривателя.

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2

Расшифровка реле и предохранителей Форд Фокус 2 под капотом

Описание предохранителей.
ОбозначениеЧто защищает — цель
Ф1 40АЭлектродвигатель вентилятора охлаждения
Ф2 80АГУР (где находится предохранитель электроусилителя руля на Форд Фокус 2)
Ф3 60АМонтажный блок реле и предохранителей в салоне
Ф4 60АМонтажный блок реле и предохранителей в салоне
Ф5 80АКондиционер с ручным или автоматическим управлением
Ф6 60АБронирование
Ф7 30АГидравлический групповой насос ABS
Ф8 20АГидравлические групповые клапаны ABS
Ф9 20АКонтакты и обмотка главного реле
Ф10 30АЭлектродвигатель вентилятора отопителя (предохранитель печки)
Ф11 20АЗамок зажигания
Ф12 40АЦепь питания реле зажигания
Ф13 20АНачало
Ф14 40АОбогрев лобового стекла — правый элемент
Ф15 30АРеле вентилятора охлаждения
Ф16 40АЛевый обогрев лобового стекла
Ф17 30АБронирование
F18Бронирование
Ф19 10АБлок управления АБС
Ф20 15АЗвуковой сигнал
Ф21 20АДополнительный обогреватель
Ф22 (10)Блок управления гидроусилителем руля
Ф23(30)Насос омывателя фар
Ф24 (15)Бронирование
Ф25 (10)Катушка реле обогрева лобового стекла
Ф26 (10)Автоматическая коробка передач
Ф27 (10)Муфта компрессора кондиционера
Ф28 (10)Бронирование
Ф29 (10)Раздельная система климат-контроля
Ф30 (3)Блок управления двигателем, блок управления АКПП
Ф31 (10)Система зарядки аккумулятора
Ф32 (10)Блок управления АКПП, датчик положения селектора
Ф33 (10)Кислородные датчики с подогревом
Ф34 (10)Форсунки, катушка зажигания
Ф35 (10)Система управления двигателем
Ф36 (10)Блок управления двигателем
Описание реле.
ОбозначениеИмя
R1 (для некоторых моделей)Реле разрешения запрета пуска
R2Реле звукового сигнала
R3 (для некоторых моделей)Реле фонарей заднего хода
R4 (не используется)
R5 (для некоторых моделей)Реле рециркуляции отработавших газов (EGR) — для бензиновых двигателей

Реле подогревателя топлива — дизель

R6Главное реле
R7Реле обогрева лобового стекла
R8Реле зажигания
R9Реле омывателя фар
R10Реле вентилятора отопителя
R11Реле компрессора кондиционера
R12 (некоторые модели) — реле электродвигателя вентилятора системы охлаждения, реле свечи накаливания — дизель
R13Реле стартера
R14Реле вентилятора охлаждения двигателя электровентилятора

Инструкция по снятию и замене БП своими руками

Блок питания редко заменяется, требуя замены отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием в первую очередь проверяют ПО и реле. Сгоревшие предметы заменяются новыми.

Инструменты и материалы

Для замены печатной платы не требуется никаких специальных инструментов, на крышке монтажного блока есть пинцет, которым снимаются элементы. Если у вас нет пинцета, вы можете удалить кусочки руками.

Выбирая предохранители для замены, нужно обращать внимание на их номинал. Установите новые элементы с такими же характеристиками. Если ПП не соответствует номинальному значению, он будет гореть и постоянно размыкаться. В худшем случае сгорит включенный в сеть электроприбор или возникнет пожар.

Вместо ПП нельзя устанавливать перемычки, это может привести к повреждению электрооборудования или даже к пожару.

Этапы

Процесс снятия и замены печатной платы прост и отличается расположением блока питания.

Если он находится под капотом, выполняются следующие действия:

  1. Для доступа к монтажному блоку необходимо поднять капот. Блок питания расположен справа от мотора и представляет собой небольшую пластиковую коробочку черного цвета.
  2. Крышку можно легко снять с помощью, например, плоской отвертки. Вам нужно только приподнять крышку с одной стороны.
  3. На внутренней стороне крышки есть зажимы и дизайн печатной платы.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее крышка блока и капот закрываются.

Фотогалерея


Фото 1. Расположение блока питания в моторном отсеке


Фото 2. Расположение блока питания в салоне

Для замены платы в салонном блоке питания необходимо выполнить следующие действия:

  1. Сначала снимите защитную полку. Для этого потяните его вниз.
  2. Затем нужно открутить две защелки на блоке питания, повернуть их против часовой стрелки и потянуть вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного выдвинуть вперед и переместить в другие пазы в опорах, на которые он опирается.
  4. Замена ПП производится так же, как и в блоке питания под капотом.

Если вы хотите сделать рестайлинг своими руками, на монтажном блоке есть свободные разъемы.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители в Форд Фокус 2, и сможете устранить основные неисправности проводки автомобиля своими руками. Но для этого нужно понимать процедуру. Это просто, но важно правильно выполнить все задания.

Для правильного ремонта электрооборудования выполните следующую процедуру:

  1. Выключите автомобиль и убедитесь, что ключ зажигания не вставлен в замок. Выключите все электроприборы. Клеммы аккумулятора лучше снимать во время работы.
  2. Получите доступ к блоку предохранителей в салоне или в моторном отсеке, внимательно изучите особенности его установки и возможность открытия крышки.
  3. Для подкапотного блока используйте отвертку с плоским лезвием, чтобы аккуратно поддеть верхнюю крышку. Для салонного блока просто переверните крышку вручную, отпустив защелку.
  4. Прочтите в инструкции, какой предохранитель отвечает за нужный вам элемент электропроводки. Найдите его по номеру или местоположению.
  5. Используя специальный пластиковый пинцет, возьмите предохранитель и осторожно потяните его на себя шатающимися движениями.
  6. Осмотрите устройство, убедитесь, что оно сгорело. Замените старый неисправный предохранитель на новый, который выполнит поставленные задачи.
  7. Соберите блок, закройте крышку, убедитесь, что все защелки вошли в крючки. Проверить работу приборов с новым предохранителем.

Не меняйте никакие реле или другие детали электрической системы при работающем двигателе или включенном зажигании. Это может привести к тому, что при установке нового элемента в блок подается слишком высокое напряжение, плавится или даже загорается проводка.

Блок под капотом

Он расположен с левой стороны под защитной крышкой.

Расположение блока под капотом

Фото — пример

Пример схемы тока находится на обратной стороне защитной крышки.

Схема

Описание предохранителя

F1Электродвигатель вентилятора охлаждения 40/60А
F280А гидроусилитель руля
F360А Блок монтажный реле и предохранителей в салоне
F460А Блок монтажный реле и предохранителей в салоне
F5Кондиционер 80А с ручным или автоматическим управлением
F6Резерв 60А
F7Гидравлический групповой насос ABS 30A
F8Гидравлические групповые клапаны ABS 20A
F920А Контакты и обмотка главного реле
F10Электродвигатель вентилятора электронагревателя 30А (предохранитель плиты)
F11Выключатель питания 20А
F12Цепь питания реле зажигания 40А
F1320А стартер
F1440А Обогрев лобового стекла — правый элемент
F1530A Реле вентилятора охлаждения
F1640A Резистор левого ветрового стекла
F17Резерв 30А
F18Бронирование
F19Блок управления АБС 10А
F20Рог 15А
F21Дополнительный нагреватель 20А
F2210А Блок управления усилителем руля
F23Насос омывателя фар 30А
F24Резерв 15А
F2510A Катушка реле обогрева лобового стекла
F2610А автоматическая коробка передач
F2710A Муфта компрессора кондиционера
F28Резерв 10А
F2910A Отдельная система климат-контроля
Ф303А Блок управления двигателем, блок управления АКПП
F31Система зарядки аккумулятора 10А
F3210А Блок управления АКПП, датчик положения селектора
F33Датчики кислорода с подогревом 10А
F3410А Форсунки, катушка зажигания
Ф3510А Система управления двигателем
Ф3610А Блок управления двигателем

Назначение реле

R1Реле разрешения запрета пуска
R2Реле звукового сигнала
R3Реле фонарей заднего хода
R4Бронирование
R5Реле рециркуляции отработавших газов (EGR) — бензин, реле подогревателя топлива — дизель
R6Главное реле
R7Реле обогрева лобового стекла
R8Реле зажигания
R9Реле омывателя фар
R10Реле вентилятора отопителя
R11Реле компрессора кондиционера
R12Реле электродвигателя вентилятора системы охлаждения, реле свечи накаливания
R13Реле стартера
R14Реле вентилятора системы охлаждения, электродвигатель вентилятора

Возможные причины ремонта электрики авто

Так как практически все элементы современных автомобилей исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при выходе из строя в первую очередь необходимо исключить выход из строя именно этого элемента.

И чаще всего в пользу этой рекомендации говорят следующие внезапные проблемы или неисправности:

  1. Перебои в работе электросистемы в целом, выход из строя стеклоочистителей, освещения салона и наружной световой оптики (фары).
  2. Временное или частое включение и выключение отдельных устройств, что может свидетельствовать об окислении определенного контакта в цепи.
  3. Общие перебои «туда-сюда», часто свидетельствующие о попадании воды в систему.
  4. Последовательный выход из строя всех систем, питаемых от общей цепи.
  5. Явный запах гари в салоне автомобиля, требующий немедленного вмешательства для предотвращения возгорания.

То есть выход из строя одной и сразу нескольких систем все же возможен, несмотря на наличие автономных взрывателей. Это объясняется тем, что к одному охранному элементу можно подключить одновременно несколько автомобильных устройств.

Источники

  • https://zapchasti.expert/predoxraniteli/predoxraniteli-ford-focus-2. html
  • https://low-car.ru/korobka-peredach/predohraniteli-fokus-2-restajling.html
  • https://VmyatynNet.ru/korobka-peredach/predohraniteli-ff2-dorestajl.html
  • https://razborov.net/ford/shema-raspolozheniya-bloka-predohraniteley-i-rele-ford-focus2-restayling-znachenie-i-zamena.html
  • https://DiagCars.ru/33-predohraniteli-i-rele-ford-focus-2.html
  • https://lada-xray2.ru/sovet/blok-rele-ford-focus-2
  • https://avtoblokrele.com/blok-predohranitelej-i-rele-ford-focus-2/
  • https://jrepair.ru/remont-ford/blok-predokhranitelej-i-rele-ford-focus-2
  • https://drive2.su/pod-kapotom/sxema-predoxranitelej-ford-fokus-2
  • https://vsepredohraniteli.ru/ford/focus-2.html
  • http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Форд фокус 2 не работает прикуриватель


Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Как снять прикуриватель на Форд фокус 2 видео

Тюнинг и аксессуары на Ford Focus III. Буду выкладывать и на седан и на хэтч.Тюнинг (Ethelburg) Высокие коврики в салон. Цена 2200р. https://detail.tmall.com/item.htm? spm=a230r.1.14.15.c8..Тюнинг (Ethelburg) Обвес на седан. Цена 5800р. за весь комплект, все можно так же купить по отдельности, за ценами обращайтесь. https://item.taobao.com/item.htm? spm=a230r.1.14.301.c8..Тюнинг (Ethelburg) Сполер на седан. Цена 1340р. https://item.taobao.com/item.htm? spm=a230r.1.14.320.c8..

Тюнинг (Ethelburg) ДХО на хэтч. Цена 2450р. https://detail.tmall.com/item.htm? spm=a230r.1.14.415.c..

Тюнинг (Ethelburg) Переключатель круиза. Цена 3140р. https://item.taobao.com/item.htm? spm=a230r.1.14.56.IPg..Тюнинг (Ethelburg) Хромированные накладки на противотуманные фары. Цена 310р. https://item.taobao.com/item.htm? spm=a230r.1.14.107.IP..Тюнинг (Ethelburg) Сполер на хэтч. Цена 2330р. https://detail.tmall.com/item.htm? spm=a230r.1.14.197.I..

Тюнинг (Ethelburg) Наклейки. Цена 930р. комплект. https://item.taobao.com/item.htm? spm=a230r.1.14.240.IP..

Тюнинг (Ethelburg) Хромированная отделка окон. Цена 1750р. за 12 элементов. https://item.taobao.com/item.htm? spm=a230r.1.14.44.8yb..Тюнинг (Ethelburg) Колпачки на ниппеля. Цена 400р. https://item.taobao.com/item.htm? spm=a230r.1.14.190.8y..Тюнинг (Ethelburg) Эмблема форд. Цена 300р. пара. https://item.taobao.com/item.htm? spm=a230r.1.14.200.8y..

Тюнинг (Ethelburg) Защитная накладка на проем багажника. Цена 1370р. https://item.taobao.com/item.htm? spm=a230r.1.14.210.8y..

Тюнинг (Ethelburg) Хромированная накладка на переключатель света. Цена 250р. https://item.taobao.com/item.htm? spm=a230r.1.14.408.8y..Тюнинг (Ethelburg) Накладка на центральную консоль под стекло. Цена 590р. комплект. https://item.taobao.com/item.htm? id=18842913142&al..Тюнинг (Ethelburg) ДХО. Цена 2870р. https://item.taobao.com/item.htm? spm=a230r.1.14.369.Lj..

Тюнинг (Ethelburg) Колпачки на ниппеля. Цена 280р. https://item.taobao.com/item.htm? spm=a230r.1.14.363.Cg..

Тюнинг (Ethelburg) Брелок норка. Цена 310р. https://item.taobao.com/item.htm? spm=a230r.1.14.396.Cg..Тюнинг (Ethelburg) Декоративная накладка на головку блока. Цена 1310р. https://detail.tmall.com/item.htm? spm=a230r.1.14.92.94..

Тюнинг (Ethelburg) Хромированные накладки на ручки. Цена 350р. https://detail.tmall.com/item.htm? spm=a230r.1.14.138.9..

https://mskjapan.ru/products/nakladka_protivotumanki_ford_focus_3 Накладка передней противотуманной фары Накладка передней противотуманной фары (хром) 2 шт. Применяется: Ford Focus 3 MK3 MK4 2017-2017 mskjapan. ruснятие панели прикуривателя — YouTubeснятие панели прикуривателя. Евгений … Sign in to add this video to a playlist. Sign in … Rating is available when the video has …Предохранитель прикуривателя в Форд Фокус 2 — лезем в салон …Текстовая пошаговая инструкция: В видео …

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Как Снять Прикуриватель На Форд Фокус 2

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя. Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

  • Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
  • Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
  • Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:
  • Как Разобрать Центральную Кансоль на FORD FOCUS 2 Рестайл

    Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут: …

    Как сделать кнопку прикуривателя ?

    Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя

    . Способ удобен…На
    Форд
    Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором.

    В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд
    Фокус 2.

    Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus

    .

    Местонахождение предохранителя прикуривателя

    Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

    • Заглушить мотор Ford Focus и выключить зажигание.
    • Снять
      декоративную пластмассовую полочку под бардачком, потянув её вниз.
    • Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
    • Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
    • По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус
      2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
    • Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

    Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

    Замена предохранителя на Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

      Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

    Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

    • Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
    • Выдвигаем монтажный блок на себя.
    • Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.
    • Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

    • Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
    • Собираем монтажный блок в обратном порядке.
    • Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    Форд Фокус 2 замена предохранителя прикуривателя

    Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.

    И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста.

    Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.

    Где находится предохранитель прикуривателя

    Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.Рассмотрим два нетипичных примера расположения:

    • БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
    • ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.

    Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.

    Какого цвета и на сколько Ампер должен быть, чтобы заменить

    Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель, показано на фото.

    Как поменять + видео замены на Форд Фокус

    Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.Посмотрите интересное видео по этой теме

    Инструкция по снятию и замене БП своими руками

    Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

    Инструменты и материалы

    Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

    Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

    Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

    Этапы

    Процесс снятия и замены ПП несложный и отличается расположением БП.

    Если он расположен под капотом, то выполняются следующие действия:

    1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
    2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
    3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
    4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
    5. Далее закрывается крышка блока и капот.

    Фотогалерея

    Для замены ПП в салонном БП необходимо выполнить следующие шаги:

    1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
    2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
    3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
    4. Замена ПП делается аналогично, как и в БП под капотом.

    Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

    Где находится предохранитель прикуривателя на Форд Фокус 2

    Наиболее частой поломкой является перегорание защитного элемента. Происходит это из-за превышения силы тока в цепи при подключении одного или нескольких мощных приборов в разъем прикуривателя. После поломки потребуется менять предохранитель. Для этого необходимо добраться до монтажного блока Форд Фокус.

    1. Снимаем декоративную полочку под перчаточным ящиком, потянув ее вниз.
    2. Прокручиваем два фиксатора, крепящие монтажный блок, по часовой стрелке.
    3. Выдвигаем ящик на себя. Внутри находится нужный нам предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.
    4. Внутри отыскиваем нужный нам элемент. Необходимо помнить, что предохранитель прикуривателя на дорестайлинговом Ford Focus имеет 109 номер (см. фото). После рестайлинга обращаем внимание на номер 39. Допускается установка только предохранителя, выдерживающего силу тока 20 Ампер.
    5. Сборка осуществляется по порядку, обратному демонтажу.

    Где находится предохранитель

    Во всех модификациях автомобиля ФФ2 деталь находится в установочном блоке салона. Расположение в машинах старше 2006-2007 года выпуска отличается от такового в более новых версиях. На Форд Фокус 2 рестайлинг защитного элемента отвечает за работу не только прикуривателя, но и дополнительной 12-вольтной розетки. Если не действует прикуриватель и эта деталь, предохранитель сгорел. При ремонте учитывают следующую схему расположения:

    1. В дорестайле защитный элемент имеет маркировку 39. Номинал составляет 20 А.
    2. В рестайле нужная деталь отмечена номером 109. Она расположена в том же установочном блоке салона. Номинал тот же, что и в дорестайлинге.

    Как проверить и заменить

    Перед установкой новой детали на Ford Focus 2 необходимо определить причину перегорания старой. Если к прикуривателю подключались мощные приборы (насос, пылесос, холодильник), предохранитель не выдерживает нагрузки. В таком случае заменяют защитный элемент, отказываются от подключения некоторых устройств. Если деталь перегорела по невыясненным причинам, прозванивают электрическую цепь мультиметром, ищут причину замыкания.

    При выборе элемента для замены учитывают рекомендованные артикулы и номиналы. Устанавливают детали с теми же характеристиками.

    При монтаже элемента несоответствующего номинала цепь будет постоянно размыкаться.

    Новую деталь на Форд Фокус 1 монтируют следующим образом:

    1. Открывают капот, получая доступ к установочному блоку. Предохранители находятся в правой части моторного отсека. Блок имеет вид пластиковой коробки черного цвета.
    2. Крышку снимают, поддевая ее отверткой. На изнаночной стороне накладки находится пинцет. Также нанесена схема размещения защитных элементов.
    3. Вынимают деталь из гнезда, устанавливают новую. Закрывают корпус блока.

    Чтобы снять прикуриватель Форд Фокус и заменить предохранитель, выполняют следующие действия:

    1. Демонтируют защитную накладку. Для этого элемент подтягивают вниз.
    2. Удаляют 2 защелки монтажного блока, вращая их против часовой стрелки. Фиксатор тянут вниз. Для облегчения процесса замены блок подвигают вперед, устанавливая на другие пазы кронштейнов.
    3. Вынимают защитный элемент стандартным способом, устанавливают новую деталь.

    Как Поменять Прикуриватель На Форд Фокус 2

    Замена предохранителя прикуривателя на раз-два-триПрикуриватель как такой длительное время служил в автомобилях только собственной прямой задачке — облегчал жизнь курящим автовладельцам: за рулём воспользоваться, к примеру, спичками, мягко говоря, неловко. С недавнешних пор этого ассистента употребляют, чтоб питать и заряжать море нештатной авто электроники — видеорегистраторы, навигаторы, телефоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь. Да и влияет неисправный датчик на работу скорости форд фокус 2, чем где либо. Был в. На автомобиле форд фокус 2 с кузовом «замена лампы нажав на три фиксатора бампера,. Решил сам поменять ремень грм,но не тут то было,не все так просто как на рено симбол.

    Как правильно снять аккумулятор с форд фокус, шевроле круз на сайте акб-даром. И, естественно, если питающее всё это добро устройство сломается, это доставит определённые проблемы — к примеру, севший телефон может здорово осложнить жизнь автомобилиста.

    Водители нередко включают и заряжают в машине различные китайские подделки с неведомыми параметрами сети, логично, что в автомобилях нередко перегорает предохранитель прикуривателя, потому каждому автолюбителю понадобится информация о его подмене.

    Где находится предохранитель прикуривателя

    Предохранители защищают электрику автомобиля от маленьких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. Как заменить опорный подшипник на форд фокус 2? Как снять педаль сцепления ford снять руль форд ремонт пыльника на гранате форд connect. Выход из строя датчика скорости на форд фокус 1 — одна из наиболее распространенных поломок, которые случаются с этим автомобилем. В подавляющем большинстве автомобилей размещены в 2-ух либо более блоках — один под капотом, 2-ой в салоне авто (в районе фронтальной панели, очень нередко под бардачком).

    Предохранитель прикуривателя обычно, находится в салонном блоке. Задняя подвеска на форд фокус. Подвески форд фокус 2. С рычагов. Свечи зажигания на форд фьюжн (ford fusion) свечи какие вам свечи зажигания на форд фокус 1.6.

    Отыскать подходящий из огромного количества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к аннотации.

    Как Разобрать Центральную Кансоль на FORD FOCUS 2 Рестайл

    Приобрести Лопатки для разбортки здесь: Либо здесь: Приобрести Кожу здесь:

    Снятие прикуривателя на ford focus 1 форд фокус

    Снятие прикуривателя

    на ford focus 1, не очень успешная попытка.Разглядим два нетипичных примера расположения:

    • БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
    • ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в главном блоке, в моторном отделе, имеет номер F4 и номинал 20 Ампер.

    Из личного опыта: как-то, пытаясь подкачать колесо, нашел, что не так давно приобретенный супердешёвый электронный насос от прикуривателя не работает. Помыслил про ненадёжную китайскую технику, накачал обычным ножным, а позже, пытаясь зарядить телефон, нашел, что не работает прикуриватель, видимо, от китайской техники сразу перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос позже купил другой, обычный.

    Какого цвета и на сколько Ампер должен быть, чтобы заменить

    Для прикуривателей обычно употребляются предохранители довольно огромного номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как смотрится неисправный предохранитель, показано на фото.

    Как поменять видео замены на Форд Фокус

    Процесс подмены неисправного предохранителя совершенно несложен — берете его особыми щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старенькый, вставляете на его место исправный. Форд глохнет на холостом, (страниц 1 2 ) глохнет,. Добрый вечер. Рассказываю как снять мотор печки подходит на форд фокус с патрубок. Фокус 2, 1,8, 125 л.С., мт, двигатель работает неровно я не знаю как на 1.8 так же или нет,. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.Замена предохранителя — одна из самых обычных операций, которую должен без усилий уметь выполнить каждый шофер, это умение непременно понадобится на практике.

    Как снять прикуриватель

    Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

    1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
    2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
    3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

    Ремонт своими руками

    Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

    Схема подключения

    При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

    1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
    2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
    3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

    Снятие прикуривателя в автомобиле Ford Focus 1

    Можно отремонтировать устройство своими руками. Достаточно знать, как снять прибор:

    1. Открываем капот, снимаем минусовую клемму аккумулятора.
    2. Вытаскиваем цилиндр автоприкуривателя.
    3. Подгибаем две зеленые защелки внутри гнезда.
    4. Засунув палец внутрь и, поддевая окружность отверткой, вытаскиваем цилиндр наружу.
    5. Отсоединяем штекер подключения.
    6. Вынимаем зеленое кольцо подсветки.
    7. Перед сборкой обратно выгибаем загнутый металл.
    8. Вставляем кольцо подсветки. Важно, чтобы пластиковая насечка попала в паз панели.
    9. Устанавливаем сам автоприкуриватель, предварительно подключив его к сети.

    Читать дальше: Что отмывает кока кола

    Подробное видео по замене устройства с пошаговой инструкцией представлено далее.

    Как отключить прикуриватель

    Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.

    Предохранитель прикуривателя Focus 2 рестайлинг: где находится

    В 2008 году произошло обновление автомобиля. После рестайлинга внешнего вида и оборудования машины расположение монтажного блока не изменилось. Поменялись номера вставок и их размещение в бортовой сети.

    На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.

    Здесь элемент стоит под номером 109.

    Форд фокус 2 не работает прикуриватель

    1) не работают прикуриватели! Вставляю зарядку, которая прекрасно работала в предыдущей машине:

    Вставляю в такой вертикальный прикуриватель, подключаю телефон — не заряжается!

    Открываю подлокотник — там еще один прикуриватель — вставляю опять же — не работает (( Может, какая-то фишка есть? Как-то можно выключить подачу напряжения? Или оба так странно сломались?! Машина при экспериментах была заведена! Может, зарядка не подходит. но я слышал это обычно проблема у ВАЗ’а, там типа стандартные китайские зарядки до контакта не дотягиваются.

    2) Странно ведет себя электростеклоподъемник задний левый! Заметил, что все стекла поддерживают такой режим, что если больше секунды держишь на кнопке открытия — то стекло доезжает до конца само (типа доводчик или как эта функция зовется). Точно также с закрыванием. Эта функция доступна как с водительской двери, где кнопки всех 4-ех окон, так и у каждого стекла в отдельности.

    Но эта функция не работает для заднего левого стекла! Там стекло ездит только пока держишь кнопку, отпускаешь — останавливается. С водительского места управление также себя ведет

    Еще это выражается в том, что если 3 секунды держать кнопку закрытия на брелке — все стекла автоматически закрываются, кроме заднего левого! Причем, 3-секунды на кнопку открытия — стекла открываются все без исключения. Только на закрытие с брелка у левого заднего стекла такая фишка.

    Очень странный глюк какой-то, что это может быть, как лечить? В какую сторону хоть копать?
    1. heckler
    , 11.04.2013 20:21

    IntakeМожет, какая-то фишка есть? Как-то можно выключить подачу напряжения? Или оба так странно сломались?! Машина при экспериментах была заведена!
    Если машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка. Знакомый с такой же проблемой столкнулся — решается за полчаса на любом иномарочном сервисе — блок предохранителей есть, надо лишь прокинуть провод.

    Добавление от 11.04.2013 20:22:

    Но эта функция не работает для заднего левого стекла! Там стекло ездит только пока держишь кнопку, отпускаешь — останавливается. С водительского места управление также себя веде

    Автоматические «одно нажитие» в 99% машин только передние стекла. Вернее как правило даже только водительское — остальные надо держать кнопку, что с водительского пульта, что с индивидуальных.

    2. Intake
    , 11.04.2013 22:30
    hecklerЕсли машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка
    во бред блин. Прикуриватель же, по-моему, по назначению сейчас никем и не используется. туда обычно всякие электронные приборы втыкают

    А как можно точно удостовериться, что просто не подведены провода?

    Автоматические «одно нажитие» в 99% машин только передние стекла. Вернее как правило даже только водительское — остальные надо держать кнопку, что с водительского пульта, что с индивидуальных.

    э, нет! Говорю же, в «одно нажатие» опускаются / поднимаются ВСЕ стекла, кроме заднего левого! С любых кнопок управления в машине. А вот заднее левое тоже двигается, но пока держишь кнопку. Отпускаешь кнопку — стекло замирает.

    И еще одно, почему я вообще это стал выяснять. Держишь на брелке 3 секунды кнопку открытия — опускаются ВСЕ стекла (все четыре). Жмешь кнопку закрытия 3 секунды — поднимаются все стекла, кроме заднего левого, оно стоит на месте. Прям явно в нем косяк какой-то.

    3. c3c
    , 11.04.2013 22:38
    Intakeне работают прикуриватели!
    А предохранитель проверить?

    heckler
    Если машина без «пакет для курящих», то к этим розеткам тупо не подведена проводка.
    Это бред.

    4. heckler
    , 11.04.2013 22:40
    Intake
    По поводу проводки — сходите на сервис любой к электрикам, пусть тупо прозвонят цепь, потом к тем, кто знает как разбирать и собирать бороду на фокусе (хотя можете сами — в сети полно инструкций, ну или сразу к ним), там поглядите на проводку.

    По поводу стекла — значит этот стеклоподъемник (фаерфокс предлагает заменить на «свеклоподъемник»

    ) ломался сам или машину били в эту дверь и починили «из того что было», т.е. мотор без автоматического режима. Либо он просто сам сломанный сейчас, сравните скорость как ползает с соседним стеклом сзади.

    Добавление от 11.04.2013 22:41:

    c3c
    Это бред.
    Вокруг меня среди знакомых аж три фокуса и у всех неработают розетки. Один починил, по его словам же проблема в отсутствии проводки — русская сборка ж.

    5. c3c
    , 11.04.2013 22:44
    hecklerпроблема в отсутствии проводки — русская сборка
    Это — тоже бред. Просто Вашим друзьям заменили предохранитель, а заплатили они за переборку половины салона. Вы прикиньте: розетка в подлокотнике как к курению относится? Пакет курильщика включает пепельницу в виде пластмассового стаканчика с крышкой.
    7. RAM
    , 11.04.2013 22:47
    IntakeА как можно точно удостовериться, что просто не подведены провода?
    Отвинтить и посмотреть, как еще? А для начала померить напряжение, может и правда контакт не достаёт.

    А стеклоподъёмник этот может меняли? И поставили какой попроще? Или там один блок управления на все?

    8. heckler
    , 11.04.2013 22:48
    Вы прикиньте: розетка в подлокотнике как к курению относится?
    Меня это могло бы удивить, если бы не один профессиональный случай: Заказчик хотел БОЛЬШУЮ хрустальную люстру у себя в гостиной дома (двойной свет). Проблема в том, что потолок уже сделали и никакой проводки туда не провели вовсе, что заказчику было пофигу — лишь бы люстра висела и «хрусталила» пусть и без электричества, зря он ее что ли за 90 тысяч купил.
    9. 2002nt7
    , 12.04.2013 01:01
    Intake
    1 С прикуривателями наверняка дело в предохранителе, меняется просто, под бордачком находится блок с предохранителями . Для замены откручивать ничего не надо, просто повернул защёлку, вытащил старый и вставил новый. Делов на 2 минуты. Цена вопроса 30р. 2 На втором фокусе применялись 2 типа стеклоподъёмников(вёсла не в счет), одни с автодоводчиками другие нет. Возможно машина была бита в эту дверь и на ремонте сэкономили. PS Предыдущая машина была ФФ2

    Добавление от 12.04.2013 01:05:

    c3c
    Пакет курильщика включает пепельницу в виде пластмассового стаканчика с крышкой.
    Именно так. прикуриватели и без пакета курильщика есть

    10. Intake
    , 12.04.2013 15:04
    2002nt7На втором фокусе применялись 2 типа стеклоподъёмников(вёсла не в счет), одни с автодоводчиками другие нет. Возможно машина была бита в эту дверь и на ремонте сэкономили.
    хм. А вот такой эффект: если 3 секунды жать на пульте кнопку открытия — все окна опускаются (и левое заднее тоже!). А вот если 3 секунды жать на кнопку закрытия — все окна закрываются, кроме левого заднего.

    Это как-то объясняется? Или чтобы открыть окно доводчик не нужен, а чтобы закрыть — уже нужен?

    11. 2002nt7
    , 12.04.2013 16:59
    Intake
    Доводчик работает и на открытие и на закрытие. Если он умеет открывать(т.е. с автодоводчиком), то и закрывать должен уметь. Предполагаю, что проблема только в ПО. Т.к. если бы дело было в проводке или предохранителе, то оно бы вообще не поднималось). А вообще лучше сделать диагностику ну или как минимум на профильном форуме посмотреть похожие проблемы https://ffclub.ru/forum/
    12. Intake
    , 12.04.2013 18:19
    2002nt7сли он умеет открывать(т.е. с автодоводчиком), то и закрывать должен уметь.
    а вот хз. Если жать с места водителя или на саму кнопку у двери — то никакого доводчика, отпустил кнопку — стоп движение стекла. Для трех стекол работает, а для заднего левого — нет.

    Но вот если управлять с БРЕЛКА — то все окна отлично открываются, а вот закрываются только три, окромя этого заднего левого.

    13. Intake
    , 14.04.2013 16:28
    Со стеклоподъемиком разобрался, видимо клемму с аккумулятора снимали.
    Нужно его было перепрограммировать, там туда сюда, подержать 3 секунды кнопку. Теперь все ок работает, и с брелка все окна открываются / закрываются.

    Прикуриватель многие говорят про предохранитель, попробую менять.

    14. Джамаль
    , 14.04.2013 19:06
    IntakeПрикуриватель многие говорят про предохранитель, попробую менять.
    Вообще-то, это первое, что смотрится в случае отказа прикуривателя.
    15. Intake
    , 14.04. 2013 20:08
    ДжамальВообще-то, это первое, что смотрится в случае отказа прикуривателя..
    ну так то да. Но блин по внешнему виде предохранителя же не поймешь — перегорел он или нет.
    16. AndyU
    , 14.04.2013 21:21
    Intake
    Стеклоподъемник «обучить» по инструкции не пробовали? Его надо сколько-то раз (3 или 4) подрял открыть и закрыть от упора до упора.

    Добавление от 14.04.2013 21:23:

    Тут одному недавно заменили сцепление и переборку коробки устроили, хотя проблема с отломанным креплением троса была ясна еще до разборки всем, кроме него.

    Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

    Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле. По нумерации гнёзд определить нужный предохранитель.

    Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до года, применялся в одном исполнении, а на моделях, произведённых после года, — в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом — под номером Её номинальный ток — 20А.

    Источник: avtoremont13.ru

    Где находится предохранитель прикуривателя форд фокус 2

    Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

    Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

    Где искать предохранитель прикуривателя

    Комплект предохранителей. Лучше использовать такие.

    На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

    В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

    Рестайл и дорестайл

    В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

    • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
    • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

    Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

    А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

    Блок предохранителей версия рестайл Форд Фокус 2

    Замена предохранителя на Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

    1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

    Где-то тут наши предохранители.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

    Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

    В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

    Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

    • Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
    • Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
    • Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:
    Номинал(А)Цвет изолятора
    12345

    На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

    Местонахождение предохранителя прикуривателя

    Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

    • Заглушить мотор Ford Focus и выключить зажигание.
    • Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
    • Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
    • Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
    • По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
    • Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

    Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

    Где находится предохранитель прикуривателя на форд фокус 2 – Блок предохранителей и реле Ford Focus 2

    Как заменить предохранители Форд Фокус 2: пошаговая инструкция с видео

    На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.

    Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

    Расположение и электросхема

    Пинцет для замены (могут быть разных типов)

    У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

    Схема подкапотного блока
    АмперНазначение предохранителя
    140Вентилятор охлаждения мотора
    280Рулевое управление
    360ВБП № 1
    460ВБП № 1
    580Дополнительный обогреватель
    660Свечи обогрева (лишь для авто с дизельными моторами)
    730Противоблокировочная система, насос системы динамической стабилизации
    820Противоблокировочная система, клапаны системы динамической стабилизации
    920Узел управления двигателем
    1030Вентилятор климатроника
    1120Выключатель стартера и других приборов
    1240Электрореле зажигания
    1320Электрообмотка стартера
    1440Обогрев правой стороны переднего стекла
    1530Реле вентилятора
    1640Обогрев левой стороны переднего стекла
    1730Убирающаяся крыша
    1830Усилитель мощности
    1910Система ABS
    2015Звуковой сигнал
    2120Дополнительный нагреватель
    2210Усилитель руля
    2330Система омывания фар
    2415Дополнительный обогреватель (для дизелей)
    2510Зажигание
    2615АКП
    2710Муфта кондиционирования — компрессор
    2810Свеча накаливания (лишь для авто с дизелем)
    2910Раздельный климатроник
    3030АКП
    3110Зарядка аккумулятора
    3210АКП
    3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
    3410Клапан охлаждения воздуха (для дизелей)
    Схема блока, расположенного в салоне
    АмперНазначение предохранителя
    10010Электромодули
    10120Управления люком, откидной крышей, сидений
    10210Отопитель, руль, фильтр, ДУ
    10310Управления наружным освещением от аккумулятора
    10410Электроэкономия
    10525Обогрев стекла сзади
    10620Управления без ключа
    10710Питание приборов от батареи, бортдиагностика
    1087,5Аудиосистема и навигация
    10920Прикуриватель, электророзетка
    11010Переключатель наружного освещения днем
    11115Бензонасос
    11215Аудиосистема (питание от аккумулятора)
    11310Подфарники
    11410Иммобилайзер
    1157,5Внешний свет от генератора
    11620Противотуманки
    1177,5Освещения номера авто
    11820Электрическое оборудования задней левой двери
    11915Электропитание багажного отделения
    11925Электропитание багажного отделения (авто с системой буксировки прицепа)
    12020Электрическое оборудования задней правой двери
    12120Подогрев сидений передние
    12210Подушки безопасности
    1237,5Электрический обогрев зеркал
    1247,5Габариты, стопы (левая сторона)
    1257,5Габариты, стопы (правая сторона)
    12620Управление без ключа
    12725Электростеклоподъемники
    128Не применяется
    12920Очиститель переднего стекла
    130Не применяется
    13115Очиститель заднего стекла
    13225Стопы
    13320Блокировка системы
    13420Централизованная блокировка замков
    13520Подсветка во время движения в дневное время
    13615Насос омывателя стекол
    13710Включения аварийного питания
    13810Управление двигателем, акселератором, АКПП
    13910Левый дальний свет
    14010Правый дальний свет
    14110Фонарь заднего хода
    14215Левый ближний свет
    14315Правый ближний свет
    Процесс снятия и замены

    Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

    Что понадобиться
    • пинцет;
    • плоская отвертка;
    • новый предохранитель.
    В подкапотном пространстве

    Расположение под капотом

    Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

    Электропредохранители в блоке

    Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

    Схема расположения на крышке

    Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

    Под бардачком

    Расположение в салоне

    Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

    Откручиваем фиксаторыБлок под бардачком

    Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

    При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

    Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

    Видео «Замена электропредохранителей»

    В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

    Предохранитель на прикуриватель фф2. Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена

    Предохранители и реле Форд Фокус 2 Ford Focus
    Блок предохранителей и реле Ford Focus 2
    Блок предохранителей и реле Ford Focus 2

    Первый блок предохранителей и реле расположен под капотом.

    Схема расположения предохранителей и реле в автомобилях Форд Фокус 2

    Расшифровка предохранителей и релюх

    Второй блок предохранителей и реле, расположен под правым бардочком в салоне автомобиля.
    АмперРасшифровка
    3710Дальний свет фар, левая сторона
    3810Дальний свет фар, правая сторона
    3920предохранитель прикуривателя ford focus 2, задняя электрическая розетка
    4020Электрический привод люка
    4120Модуль электрооборудования двери переднего пассажира
    427,5Электрический обогреватель зеркал заднего вида
    4310Электронные модули (питание от аккумулятора)
    4410Колодка канала информационной связи
    4510Ходовые огни — габариты
    4610Панель приборов (питание от аккумулятора), основной блок плавких предохранителей
    4715Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
    4820Фары ближнего света, наружное освещение для движения в дневное время
    4915Выключатель освещения (питание от аккумуляторной батареи)
    5020Очиститель ветрового стекла
    5115Топливный насос
    5225Электрический обогреватель заднего стекла
    537,5Стояночные огни, габаритные фонари, левая сторона кузова
    547,5Стояночные огни, габаритные фонари, правая сторона кузова
    5520Центральный замок, модуль электрооборудования двери водителя
    5620Система Кеу Fгее
    5710Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи
    5815Модули музыкальной системы (питание от аккумуляторной батареи)
    5920Модуль управления электрооборудованием прицепа
    6015Ближний свет фар (правая сторона)
    6115Ближний свет фар (левая сторона)
    6220Электрический привод регулировки сиденья водителя
    6325Электростеклоподъемники
    64Не используется
    6510Модуль подушек безопасности
    667,5Выключатель освещения (подача питания от замка зажигания)
    6710Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя
    687,5Дополнительные элементы на панели приборов
    6920Передние и задние противотуманные фары
    7010Электронные модули (подача питания от замка зажигания)
    7110Наружное освещение для движения в дневное время
    72Не используется
    737,5Фонарь освещения номерного знака
    7415стоп-сигналы
    7510Блок управления силовым агрегатом
    76Не используется
    7725Реле системы центрального замка
    7815Очиститель заднего стекла
    7915Электрическая розетка в багажнике
    8010Таймер отключения освещения салона с целью экономии аккумулятора
    8120Модуль электрического оборудования двери (правой задней)
    8220Модуль электрического оборудования двери (левой задней)
    8310Модули аудиосистемы (“Высокого класса”)
    8410Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания
    8510Блок электрического оборудования системы охлаждения
    8620Электрообогрев передних сидений
    Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена

    Иногда при замене или установке дополнительного оборудования в автомобиль происходят проблемы с электрикой. Бывает предохранители выходит из строя и по другим причинам. В любом случае вы должны знать схему расположения блока предохранителей в Ford Focus2 рестайлинг и их значение, чтобы уметь заменить их своими руками. Данную инструкцию вы можете добавить в закладки или распечатать.

    Важно отметить меры безопасности: запрещено заменять перемычки и предохранители на не соответствующие по силе тока, не заменяйте на самодельные или уже отремонтированные ранее комплектующие. В противном случае риск замыкания и возгорания повышается в разы.

    В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: под капотом и в салоне. Основная часть из них сконцентрирована в салоне. Рассмотрим по порядку.

    Расположение предохранителей под капотом Ford Focus 2 рестайлинг

    Расположение блока предохранителей в Ford Focus 2 рестайлинг

    Открываем крышку блока и видим предохранители

    Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя

    Номера предохранителей Ford Focus 2 рестайлинг

    Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг

    Расположение предохранителей в салоне Ford Focus 2 рестайлинг

    Предохранители находятся со стороны бардачка

    Чтобы снять крышку — просто потяните ее вниз

    Выкручиваем фиксаторы блока

    Движением вниз вытаскиваем блок предохранителей

    Схема предохранителей в салоне Ford Focus 2 рестайлинг

    Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг

    Замена предохранителей на Ford Focus 2

    Прежде всего нужно определить какой предохранитель неисправен, затем менять. Как правило у сгоревшего предохранителя разорвана перемычка(как у лампочки волосок). Используйте вышеуказанную информацию и видео ниже. Для безопасного извлечения предохранителя применяйте пластмассовые щипцы.

    Не работает прикуриватель на Форд Фокус 2

    В общем, по стандарту, предохранители бывают 17 цветов, при этом оттенки могут отличаться. Для Форда Фокуса применяются следующие цвета для маркировки данных запчастей:

    Блок в салонеБлок под капотомЦвет предохранителя
    оттенки фиолетового
    7.5Аоттенки коричневого
    10А50Аоттенки красного
    15А15Аоттенки синего
    20А60Аоттенки желтого
    25А30Абелый/серый
    30А40Аоттенки зеленого

    Расположение контактных разъемов, реле и предохранителей отличается в автомобилях, выпущенных с 2005 по 2007 (порядковый номер детали начинается с 37), и в 2007 и после рестайлинга 2008 до конца выпуска этой модели в 2010 (нумерация начинается со 100).

    В послерестайлинговых Фокусах, выпущенных в РФ, существует четыре варианта расположения предохраняющих элементов и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой модели блок, производится по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.

    Расположение

    Под капотом, если стоять лицом к двигателю, то справа у борта – ПП и реле для силового агрегата и других компонентов, находящихся в подкапотном пространстве (сильноточные). В салоне – предохранители и прерывающие элементы монтажного блока (слаботочные) находятся под отделением для перчаток. К корпусу сборка крепится двумя защелками с поворотным механизмом. Укрыта обивкой салона, которая держится на двух кнопках.

    Работа с блоком предохранителей под капотом
    1. Поднимаем капот.
    2. Открываем крышку. Это можно сделать потянув за рычажок на задней части корпуса сборки ПП. Не получается? Берем среднюю плоскую отвертку и вставляем ее в замок крышки. Слегка наклоняем отвертку и крышка приподнимается. Снимаем ее.
    3. С внутренней стороны крышки есть специальный пинцет, закрепленный в пазах. Им очень удобно вынимать предохранители. Используя пассатижи, можно повредить корпус, если сжать слишком сильно. Обратите внимание, что пинцет есть только в коробке возле силового агрегата. Там же на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
    4. Сверяемся со схемой и с помощью пинцета извлекаем сгоревший элемент, после чего вставляем новый.
    5. Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.
    Работа с блоком предохранителей в салоне
    1. Отсоединяем кнопки и опускаем покрытие.
    2. Поворачиваем защелки против часовой стрелки и, придерживая, откидываем блок.
    3. Для облегчения доступа к заменяемым элементам, блок можно немного выдвинуть, изменив положение выступов на боках в углублениях фиксирующих кронштейнов.
    4. По схеме ищем нужный предохранитель.
    5. Используя пинцет или узкие пассатижи, производится замена сгоревшей детали.
    6. Вставляем новый, убеждаемся, что цепь электроприбора работает и все закрываем в обратном порядке.
    Самые часто встречающиеся проблемы с электрооборудованием:
    Не включается кондиционер.
    1. Данный агрегат в FordFocus 2 включается только если температура окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и прерывающий элемент муфты компрессора кондиционера переключается.
    2. Если при включении кондиционера на слышно щелчка срабатывания муфты и двигатель не увеличивает обороты, то надо убедиться, вращается ли шкив вала компрессора.
    3. Если шкив неподвижен, открываем блок возле двигателя, на крышке смотрим расположение предохранителя F27 (10А) и проверяем его состояние. Этот ПП отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса отличается, в зависимости от года выпуска Форда Фокуса 2 и варианта сборки предохранителей.
    4. Если замена предохранителя не требуется, то проверяем F35 (10 А), отвечающий за подачу питания на реле компрессора кондиционера.
    5. Если и здесь все исправно, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности данного элемента можно только методом замены.
    6. Последний вариант – это убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там обрыв случается чаще всего.
    Пропал звуковой сигнал (гудок)
    1. Проверить F20 (15 А) в сборке под капотом.
    2. Если он целый, необходимо попробовать гудок. Для этого снимите радиаторную решетку и подключите к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Звука нет – замена.
    3. Если клаксон функционирует, значит, обрыв в проводке или необходимо почистить контакты гудка на рулевом колесе.
    Электропитание приборной панели
    1. В моделях до 2007 года эта проблема встречается чаще всего. Дело в частых случаях некачественной пайки контактов с последующим частым обрывом. Просто подвигайте панель туда-сюда, если питание возобновилось – плохой контакт. Разбираем, потом пропаиваем.
    2. Открываем блок под отделением для перчаток, сверяясь со схемой, ищем маркировку F46 (10А), затем проверяем. Сгорел – необходима замена.
    3. Если вы хотите заменить приборную панель, то делать это необходимо на СТО или у специалиста – необходима будет перепрошивка бортового компьютера.
    Пропадает обогрев заднего стекла
    1. Чаще всего возможен обрыв нити накаливания на стекле. Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.
    2. Проверяем F52 (25А). Расположение: блок ПП в салоне.
    3. Прозваниваем проводку, прочищаем контакты выключателя.

    Важно! Если при замене предохранителя он опять быстро перегорает, следует прозвонить всю цепь электропитания данного прибора.

    Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером.

    Никогда не заменяйте предохраняющие элементы на более мощные или на самодельные «жучки». Это может привести к выходу из строя не только цепи, но даже самого электроприбора. Возможно также оплавление или даже возгорание проводки или приборов в вашем авто Форд Фокус 2.

    Замена предохранителя на Форд Фокус 2

    Схема предохранителей в блоке на Форд Фокус 2

    Предохранитель прикуривателя в Форд Фокус 2 – лезем в салон

    как починить обогрев заднего стекла Ford Focus 1 (usa)

    Ремонт Приборной Панели Ford Focus 2

    Полезные материалы
    Об авторе

    Как Снять Прикуриватель На Форд Фокус 2

    Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

    В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

    Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

    • Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
    • Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
    • Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:
    Как Разобрать Центральную Кансоль на FORD FOCUS 2 Рестайл

    Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут: …

    Как сделать кнопку прикуривателя ?

    Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя.Способ удобен…

    На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

    Местонахождение предохранителя прикуривателя

    Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

    • Заглушить мотор Ford Focus и выключить зажигание.
    • Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
    • Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
    • Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
    • По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
    • Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

    Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

    как поменять на Форд Фокус и прочих авто

    Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь. И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.

    Где находится предохранитель прикуривателя

    Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.

    Рассмотрим два нетипичных примера расположения:

    • БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
    • ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.

    Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.

    Какого цвета и на сколько Ампер должен быть, чтобы заменить

    Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель, показано на фото.

    Место разрыва цепи указано стрелкой

    Как поменять + видео замены на Форд Фокус

    Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

    Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.

    Меня зовут Юрий, мне 30 лет, образование – инженер по энергетическому оборудованию. Водитель с 12-летним стажем, увлекаюсь автомобилями и всем, что с ними связано. Оцените статью: Поделитесь с друзьями!

    Ford Focus 2 как заменить предохранитель прикуривателя. Видео

    На небольшом ремонте у нас сегодня автомобиль Ford Focus 2, 2009 года выпуска, на котором необходимо произвести замену предохранителя прикуривателя. Покажем как это можно быстро сделать своими руками.

    В машине перестал работать передний прикуриватель и задняя розетка вместе с ним, по схеме они сидят на одной цепи, значит скорее всего из строя вышел предохранитель. Находится он под бардачком, его при этом открывать или снимать не нужно. Заглядываем ниже и видим там вот такие два фиксатора, которые необходимо открутить руками:

    После этого блок предохранителей можно опускать вниз. Вытаскиваем старый предохранитель на 20 Ампер из место отмеченного красным кружком:

    Вставляем туда новый и проверяем работу прикуривателя.

    Видео замена предохранителя прикуривателя в Ford Focus 2:

    Резервное видео как заменить предохранитель прикуривателя в Форд Фокус 2:

    Блок предохранителей и реле Форд Фокус 2: схема, место расположения

    Содержание статьи

    • 1 Место расположения, назначение и электросхема
    • 2 Расположение предохранителей в салоне Ford Focus 2 рестайлинг
    • 3 Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)
    • 4 Можно ли самому менять предохранители в Focus 2?
    • 5 Внутрисалонный монтажный блок ПП
    • 6 Подкапотный модуль предохранителей
    • 7 Возможные причины ремонта электрики авто
    • 8 Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг
      • 8. 1 Где искать предохранитель прикуривателя
      • 8.2 Рестайл и дорестайл
      • 8.3 Таблица характеристик плавких предохранителей
      • 8.4 Замена предохранителя на Форд Фокус 2
      • 8.5 Блок предохранителей в моторном отсеке
      • 8.6 Инструкция по снятию и замене БП своими руками
      • 8.7 Инструменты и материалы
      • 8.8 Этапы
    • 9 Блок предохранителей в моторном отсеке
    • 10 Как проверить исправность предохранителя на Ford Focus
      • 10.1 Визуальная проверка предохранителя
      • 10.2 Проверка предохранителя мультиметром
    • 11 Где искать предохранитель прикуривателя
    • 12 Таблица характеристик плавких предохранителей
    • 13 Предохранители и реле Ford Focus 2, электрические схемы
    • 14 Типы предохранителей и их обозначения
    • 15 Инструкция по снятию и замене БП своими руками
      • 15.1 Инструменты и материалы
      • 15.2 Этапы
      • 15.3 Фотогалерея
    • 16 Бензонасос на Форд Фокус 2
    • 17 Форд Фокус 2 рестайлинг блок предохранителей: рассматриваем во всех подробностях
    • 18 Ford Focus 2, расположение блока предохранителей
    • 19 Схема расположения блоков управления Форд Фокус
      • 19. 1 Под капотом
      • 19.2 В салоне

    Место расположения, назначение и электросхема

    ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

    Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

    Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

    Цвет ПП определяет номинал.

    Расшифровка ПП от F1 до F36:

    НомерНоминал, АНазначение
    140Вентилятор, охлаждающий силовой агрегат
    280ГУР
    360Салонный блок ПП и реле
    460Салонный блок ПП и реле
    580Кондиционер, вспомогательный обогреватель
    660Свечи для дизелей
    730Насос АБС в гидравлическом блоке
    820Клапаны АБС в гидравлическом блоке
    920Узел для управления силовым агрегатом
    1030Электромотор вентилятора печки
    1120Стартерный выключатель
    1240Электрическое реле системы зажигания
    1320Обмотка на пусковом механизме
    1440Правый обогрев лобового стекла
    1530Реле электровентилятора охлаждающей системы
    1640Левый обогрев лобового стекла
    1730Управление складывающейся крышей
    1830Устройство для усиления мощности
    1910Управление системой АБС
    2015Звуковой сигнал
    2120Резервный обогреватель
    2210Управление ГУРом
    2330Электронасос омывателя фар
    2415Дополнительный отопитель для авто с дизелем
    2510Реле зажигания
    2610АКПП
    2710Муфта компрессора кондика
    2810Свеча для дизеля
    2910Управление климат-контролем
    3030АКПП
    3110Зарядка АКБ
    3210АКПП
    3310Датчики кислорода для моторов на бензине
    3410Модуль зажигания, форсунки
    3510РСМ, клапаны
    3610РМС

    Описание назначения реле Форд Фокус 2:

    ОбозначениеНазначение
    R1Включение запрета запуска (для некоторых моделей)
    R2Звуковой сигнал
    R3Фонари заднего хода (для некоторых моделей)
    R5Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
    R6Основное
    R7Обогреватель лобового стекла
    R8Зажигание
    R9Омыватели фар
    R10Вентилятор обогревателя
    R11Компрессор кондиционера
    R12Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
    R13Стартер
    R14Вентилятора и электродвигатель вентилятора

    Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

    НомерНоминал, АНазначение
    3710Левая лампа дальнего света
    3810Правая лампа дальнего света
    3920Предохранитель прикуривателя
    4020Электродвигатель люка
    4120Управление электрооборудованием пассажирской передней двери
    427,5Электрообогрев зеркал заднего обзора
    4310Электромодули
    4410Колодка канала связи
    4510ДХО, габаритные огни
    4610Приборная панель, центральный блок ПП
    4715Насос, жиклеры омывателя стекла
    4820Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
    4915Выключатель осветительных приборов
    5020Очиститель лобового стекла
    5115Бензонасос
    5225Электрообогрев стекла сзади
    537,5Стоп-сигнал, габариты с левой стороны
    547,5Стоп-сигнал, габариты с правой стороны
    5520Управление электрооборудованием водительской двери, система центрального замка
    5620Система Кеу Fгее
    5710Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
    5815Управление музыкальной системой
    5920Управляющий блок электрическим оборудованием прицепа
    6015Левая лампа ближнего света
    6115Правая лампа ближнего света
    6220Электропривод регулирования водительского сиденья
    6325Электрические подъемники стекла
    64
    6510Управление подушками безопасности
    667,5Выключатель осветительных приборов
    6710Приборная панель
    687,5Дополнительные компоненты приборки
    6920Противотуманки
    7010Электромодули
    7110Внешнее освещение при движении днем
    72
    737,5Подсветка номера
    7415Фонари стопов
    7510Управление двигателем
    76
    7725Центральный замок
    7815Задний стеклоочиститель
    7915Электророзетка в багажнике
    8010Таймер, отключающий подсветку салона
    8120Управление правой задней дверью
    8220Управление левой задней дверью
    8310Управление аудиосистемой
    8410Питание электрооборудования прицепа, фонари заднего хода
    8510Модуль электрооборудования охлаждающей ситсемы
    8620Электрический обогрев передних сидений

    Схема ПП Форд Фокус 2 рестайлинг

    Расшифровка назначения ПП в салоне Форд Фокус:

    НомерНоминал, АНазначение
    10010Электромодули
    10120Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
    10210Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
    10310Питание управляющих элементов наружного освещения от АКБ
    10410Система экономии электрической ­энергии, подсветка освещения салона
    10525Управление обогреванием стекла сзади
    620Система безключевого управления
    10710Питание от батарей щитка приборов, диагностика бортовой сети
    1087,5Дополнительные элементы щитка приборов
    10920Прикуриватель
    11010Электропитание переключателя внешнего освещения
    11115Бензонасос
    11215Управляющий блок аудиосистемы
    11310Лампы дневного внешнего освещения (подфар­ники)
    11410Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата
    1157,5Питание управляющих элементов наружного освещения от генераторной установки
    11620Противотуманки, фонари
    1177,5Подсветка номер­а
    11820Управление задней левой дверью
    11915Гнездо для дополнительного электропитания в багажнике
    11925Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
    12020Управление задней правой дверью
    12120Обогреватель сидений спереди
    12210Управление подушками безопас­ности
    1237,5Обогрев внешних зеркал заднего обозрения
    1247,5Фонари габа­ритов, стоп-сигналы с левого борта машины
    1257,5Габариты, стоп-сигналы с правого борта машины
    12620Безключевая система управления
    12725Электроподъем­ники стекла
    128Резерв
    12920Очиститель лобового стекла
    130Резерв
    13115Очиститель стекла сзади
    13215Стоп-сигналы
    13325Управление пассажирской дверью, реле, управляющее системой блокировки
    13420Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
    13520Подсветка при передвижении днем
    13615Жиклеры, насос омывателя стекла
    13710Динамик, включающий аварий­ное питание от батареи
    13810Управляющий блок двигателем, педаль газа, АКПП
    13910Правый осветительный прибор дальнего света
    14010Левый осветительный прибор дальнего света
    14110Электрический привод зеркал заднего вида, фонарь заднего хода
    14215Правый осветительный прибор ближнего света
    14315Левый осветительный прибор ближнего света

    Расположение предохранителей в салоне Ford Focus 2 рестайлинг

    Предохранители находятся со стороны бардачка

    Чтобы снять крышку — просто потяните ее вниз

    Выкручиваем фиксаторы блока

    Движением вниз вытаскиваем блок предохранителей

    Схема предохранителей в салоне Ford Focus 2 рестайлинг

    Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг

    Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)

    НоминалНазначение предохранителя
    F10010AПитание электронных модулей от включения зажигания
    F10120AБлок управления люком вентиляции, питание регулировок сиденья с электроприводом. Для автомобилей со съёмной крышей — привод крыши
    F10210AРегулировка рулевой колонки, блок управления салонным отопителем, приемник системы дистанци­онного управления, фильтр твердых продуктов сгорания дизельного топлива.
    F10310AПостоянное питание от аккумуляторной батареи для внешнего освещения
    F10410AПлафоны салонного освещения, система экономии электро­энергии
    F10525AОбогрев заднего стекла
    F10620AСистема безключевого доступа и запуска
    F10710AДиагностический разъём и питание панели приборов от аккумуляторной батареи
    F1087,5AАудио, магнитола и дополнительные функции панели приборов (аудиосистема и навигация)
    F10920AПредохранитель прикуривателя Ford Focus 2 рестайлинг, дополинтельная розетка в багажнике
    F11010AДневные ходовые огни, работающие от генераторы
    F11115AТопливный насос (для автомобилей с бензиновым двигателем)
    F11215AАудиосистема (питание от аккумулятора)
    F11310AДневные ходовые огни
    F11410AИммобилайзер, питание панели приборов от замка зажигания
    F1157,5AВнешнее освещение — питание от замка зижигания
    F11620AПротивотуманные фары
    F1177,5AПодсветка номерного знака
    F11820AМодуль электрического оборудования на задней левой двери
    F11915AРозетка в багажнике Ford Focus 2
    F12020AМодуль электрического оборудования на задней правой двери
    F12120AЭлектрический подогрев передних сидений
    F12210AAIR BAG, подушки безопасности
    F1237,5AОбогрев зеркал заднего вида
    F1247,5AФонари габаритного освещения с левой стороны
    F1257,5AФонари габаритного освещения с правой стороны
    F12620AСистема безключевого доступа и запуска
    F12725AЭлектрические стеклоподъёмники
    F128Резерв
    F12920AСтеклоочиститель (предохранитель дворников)
    F130Резерв
    F13115AОчиститель заднего стекла
    F13215AЛампы сигналов торможения
    F13325AРеле центрального замка, Модуль электрического оборудования на передней пассажирской двери
    F13420AЦентральный замок, Модуль электрического оборудования на водительской двери
    F13520AДневные ходовые огни
    F13615AОмыватель лобового стекла, подогрев форсунок омывателя
    F13710AРезервное питание от аккумуляторной батареи для противоугонной системы
    F13810AЭлектронный блок управления двигателем, электронная педаль газа, электронный блок управления автоматической коробкой передач
    F13910AДальний свет — правая фара
    F14010AДальний свет — левая фара
    F14110AЭлектропривод зеркал заднего вида, лампы заднего хода
    F14215AБлижний свет — правая фара
    F14315AБлижний свет — левая фара

    Назад



    Можно ли самому менять предохранители в Focus 2?

    Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями. Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

    Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

    Внутрисалонный монтажный блок ПП

    В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

    Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

    Защищаемый прибор или цепьНоминал, А№
    Головная фара, Лампа дальнего свет слева1537
    Головная фара, Лампа дальнего свет справа1538
    Доп. розетка, прикуриватель2539
    Сервопривод люка2040
    Передняя правая дверь, предохранитель электромодуля      2041
    Подогрев наружных зеркал1042
    +12В на электрооборудование от АКБ     1043
    Разъем OBD2, диагностика   1044
    Лампочки на габариты1045
    +12В на приборную панель от АКБ          1046
    Мотор омывателя лобового стекла , обогрев форсунок омывателя   1547
    Лампочки ближнего света , дневные ходовые огни   2048
    Переключатель освещения +12В от АКБ1549
    Привод дворников переднего стекла2550
    Предохранитель бензонасоса2051
    Обогревательный элемент стекла заднего обзора     2552
    Парковочные огни и габариты, слева7. 553
    Парковочные огни и габариты, справа7.554
    Предохранитель ЦЗ и электромодуля передней левой двери  2055
    Безключевой доступ2056
    Привод зеркал внешнего обзора, контроль напряжения АКБ1057
    +12 В питание автомагнитолы от АКБ   2058
    Электропитание прицепа     2059
    Лампочка ближний свет, справа2060
    Лампочка ближний свет, слева2061
    Сервопривод кресла водителя2062
    Привод боковых стекол2563
    Свободный разъем64
    AirBag1065
    +12В освещение салона1066
    +12В питание иммобилайзера и панели приборов1067
    Панель приборов, доп. оборудование7.568
    Лампочки противотуманок2069
    +12В от АКБ, питание эдектромодулей1070
    Дневные ходовые огни1071
    Свободный разъем72
    Подсветка заднего номера7.573
    Лампочки стоп сигналов задних1574
    ЭБУ двигателя1575
    Свободный разъем76
    Питание реле ЦЗ2577
    Питание на дворники  +12В задний1578
    +12В доп. розетка багажника1579
    Выключение внутреннего освещения, таймер1580
    Правая дверь, электромодуль задний1581
    Левая дверь, электромодуль задний1582
    Подключение магнитолы Bose1083
    Лампочки заднего хода , +12В от АКБ1084
    ЭБУ системы кондиционирования1085
    Подогрев кресел, перед2086

    Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

    Защищаемый прибор или релеНоминал,А№
    +12 В питание электроприборов15100
    Сервопривод люка, сервопривод водительского кресла25101
    Мотор печки , сажеуловитель для дизельных ДВС10102
    +12 В от АКБ, освещение внутреннее10103
    Таймер салонного осветителя10104
    Подогрев стекла задний25105
    Безключевой доступ, KeyFree20106
    OBD2 разъем, приборная панель10107
    Автомагнитола и доп. приборы7.5108
    Задняя доп. розетка25109
    Переключатель дневных ходовых огней на генератор15110
    20111
    +12В от АКБ топливного насоса
    +12 В от АКБ, автомагнитола15112
    Лампочки габаритных огней5113
    +12 В от АКБ, иммобилайзер и приборная панель5114
    Переключение освещения на генератор во время движения7. 5115
    Лампочки противотуманок15116
    Подсветка заднего номерного знака15117
    Задняя дверь, электромодуль левый20118
    Доп. розетка в багажнике10119
    Доп. розетка питания для прицепа30119
    Задняя дверь, электромодуль правый25120
    Подогрев кресел передних25121
    AirBag10122
    Подогрев зеркал наружного обзора10123
    Левые габариты10124
    Правые габариты10125
    Система KeyFree20126
    Мотор подъемника боковых стекол30127
    Запасной разъем128
    Дворники переднего стекла25129
    Запасной разъем130
    Задний дворник20131
    Задние стопы10132
    Блокировка дверей, электромодуль пассажирской двери20133
    Центральный замок, электромодуль водительской двери20134
    DRL20135
    Моторчик стеклоомывателя, обогрев форсунок омывателя15136
    Зуммер салона15137
    Акселератор, ЭБУ АКПП15138
    Лампочка дальнего света20139
    Лампочка дальнего света20140
    Привод зеркал наружного обзора15141
    Правая лампочка основного света20142
    Левая лампочка основного света20143

    Подкапотный модуль предохранителей

    Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

    С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке.

    Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

    №Номинал, АЗащищаемый прибор или цепь
    140Электродвигатель вентилятора ОЖ
    280Электроусилитель рулевого механизма
    360Салонный модуль ПП
    460Салонный модуль ПП
    580Климат-контроль, кондиционер
    660Запасной разъем
    730Электронасос блока ABS
    820Гидроблок системы ABS
    920Main Relay, обмотка
    1030Электродвигатель  вентилятора печки
    1120Прерыватель электропитания ДВС
    1240Силовой разъем запуска ДВС
    1320Предохранитель стартера
    1440Правый подогрев лобового стекла
    1525Реле дополнительного вентилятора радиатора
    1640Левый подогрев лобового стекла
    170Запасной разъем
    180Запасной разъем
    1910Система ABS, блок контроля
    2015Клаксон
    2125Webasto, для авто с северной подготовкой
    2210Электроусилитель руля, Блок контроля
    2330Насос форсунок очистителя головных фар
    2415Запасной разъем
    2515Реле подогрева ветрового стекла, силовая обмотка
    2610Предохранитель ЭБУ на авто с АКПП
    2710Привод муфты кондиционера
    2810Запасной разъем
    2910Управление климат контроллером
    303Двигатель, ЭБУ. АКПП, ЭБУ
    3115Предохранитель контроллера зарядки АКБ
    3210Селектор положения кулисы АКПП
    3315Подогрев ламбда-зондов
    3415Катушки, топливные электрофорсунки
    3515Двигатель, блок контроля и управления
    3610ЭБУ

    Возможные причины ремонта электрики авто

    Поскольку практически все элементы современных авто исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при любой поломке прежде всего следует исключить выход из строя именно этого элемента.

    И чаще всего в пользу этой рекомендации говорят следующие внезапно возникшие проблемы или неисправности:

    1. Перебои в работе электрической системы в целом, выход из строя дворников, салонного освещения и внешней световой оптики (фар).
    2. Временное или частое включение и отключение отдельных приборов, которое может указывать на окисление определенного контакта в схеме.
    3. Общие перебои «то там, то сям», часто свидетельствующие о том, что в систему попала вода.
    4. Поочередный отказ всех систем, имеющих электрическое питание от общей цепи.
    5. Явный запах гари в авто, который требует незамедлительного вмешательства во избежание воспламенения.

    То есть возможным по-прежнему остается выход из строя как одной, так и нескольких систем сразу, несмотря на наличие автономных предохранителей. Объясняется это тем, что на одном и том же предохранительном элементе могут быть подключены сразу несколько автомобильных приборов.

    Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг

    В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

    Где искать предохранитель прикуривателя

    Комплект предохранителей. Лучше использовать такие.

    На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

    В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

    Рестайл и дорестайл

    В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

    • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
    • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

    Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

    Схема дорестайла

    А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

    Блок предохранителей версия рестайл Форд Фокус 2

    Таблица характеристик плавких предохранителей

    Замена предохранителя на Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

    1. Выворачиваем два винта под передней панелью в районе бардачка.

      Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

    2. Монтажный блок опускаем на максимально возможное расстояние.

      Где-то тут наши предохранители.

    3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
    4. Выдвигаем монтажный блок на себя.
    5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

      Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

    6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
    7. Собираем монтажный блок в обратном порядке.

    Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел.

    Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).

    Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    Блок предохранителей в моторном отсеке

    • Предохранитель Сила тока, А Защищаемые цепи
    • 1 40 Электровентилятор охлаждения двигателя
    • 2 80 Рулевое управление с усилителем
    • 3 60 Внутренний блок предохранителей 1
    • 4 60 Внутренний блок предохранителей 2
    • 5 80 Вспомогательный отопитель
    • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
    • 7 30 Антиблокировочная система, насос системы динамической стабилизации
    • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
    • 9 20 Модуль управления силовым агрегатом (PCM)
    • 10 30 Вентилятор системы климат-контроля
    • 11 20 Выключатель зажигания (стартера и приборов)
    • 12 40 Реле 15l зажигания
    • 13 20 Электрическая обмотка стартера
    • 14 40 Обогрев лобового стекла, правая сторона
    • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
    • 16 40 Обогрев ветрового стекла, левая сторона
    • 17 30 Складывающаяся крыша
    • 18 30 Инвертирующий усилитель мощности
    • 19 10 Модуль ABS
    • 20 15 Звуковой сигнал
    • 21 20 Вспомогательный отопитель
    • 22 10 Модуль усилителя рулевого управления
    • 23 30 Омыватели фар
    • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
    • 25 10 Реле зажигания
    • 26 15 Автоматическая коробка передач
    • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
    • 27 10 Муфта компрессора системы кондиционирования
    • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
    • 29 10 Система раздельного климат-контроля
    • 30 3 PCM, автоматическая коробка передач
    • 31 10 Интеллектуальная зарядка аккумуляторной батареи
    • 32 10 Автоматическая коробка передач
    • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
    • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
    • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
    • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
    • 34 10 Форсунки, катушки зажигания
    • 35 10 PCM, клапаны, электромагнитные клапаны
    • 36 10 PCM

    Инструкция по снятию и замене БП своими руками

    Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

    Инструменты и материалы

    Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

    Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

    Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

    Этапы

    Процесс снятия и замены ПП несложный и отличается расположением БП.

    Если он расположен под капотом, то выполняются следующие действия:

    1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
    2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
    3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
    4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
    5. Далее закрывается крышка блока и капот.

    Блок предохранителей в моторном отсеке

    Предохранитель Сила тока, А Защищаемые цепи

    1 40 Электровентилятор охлаждения двигателя

    2 80 Рулевое управление с усилителем

    3 60 Внутренний блок предохранителей 1

    4 60 Внутренний блок предохранителей 2

    5 80 Вспомогательный отопитель

    6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

    7 30 Антиблокировочная система, насос системы динамической стабилизации

    8 20 Антиблокировочная система, клапаны системы динамической стабилизации

    9 20 Модуль управления силовым агрегатом (PCM)

    10 30 Вентилятор системы климат-контроля

    11 20 Выключатель зажигания (стартера и приборов)

    12 40 Реле 15l зажигания

    13 20 Электрическая обмотка стартера

    14 40 Обогрев лобового стекла, правая сторона

    15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

    16 40 Обогрев ветрового стекла, левая сторона

    17 30 Складывающаяся крыша

    18 30 Инвертирующий усилитель мощности

    19 10 Модуль ABS

    20 15 Звуковой сигнал

    21 20 Вспомогательный отопитель

    22 10 Модуль усилителя рулевого управления

    23 30 Омыватели фар

    24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

    25 10 Реле зажигания

    26 15 Автоматическая коробка передач

    26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

    27 10 Муфта компрессора системы кондиционирования

    28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

    29 10 Система раздельного климат-контроля

    30 3 PCM, автоматическая коробка передач

    31 10 Интеллектуальная зарядка аккумуляторной батареи

    32 10 Автоматическая коробка передач

    32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

    33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

    33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

    33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

    34 10 Форсунки, катушки зажигания

    35 10 PCM, клапаны, электромагнитные клапаны

    Как проверить исправность предохранителя на Ford Focus

    Существует несколько основных методов проверки исправности предохранителя Ford Focus:

    • визуальный;
    • способ замены;
    • мультиметром.

    Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

    Визуальная проверка предохранителя

    Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента. Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть.

    Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ. Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов.

    Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене. Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство. Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов.

    В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

    Проверка предохранителя мультиметром

    Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра.

    Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель. С помощью такого устройства выполняется проверка 2 методами:

    • по напряжению;
    • по сопротивлению.

    Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

    • включить измерительный прибор в режиме проверки напряжения;
    • включить электроцепь машины, где имеются проблемы;
    • проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
    • если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

    Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

    Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод. Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

    • мультиметр переключается в режим измерения Ом. Это единицы сопротивления; выводы измерительного прибора соединяются с выводами предохранителя;
    • если на экране ноль, элемент вышел из строя и нуждается в замене.

    И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

    Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

    Где искать предохранитель прикуривателя

    Комплект предохранителей. Лучше использовать такие.

    На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

    В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

    Таблица характеристик плавких предохранителей



    Предохранители и реле Ford Focus 2, электрические схемы

    Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.

    У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.

    Типы предохранителей и их обозначения

    На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100. В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14. Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

    При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении. Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования. Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

    Инструкция по снятию и замене БП своими руками

    Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

    Инструменты и материалы

    Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

    Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

    Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

    Этапы

    Процесс снятия и замены ПП несложный и отличается расположением БП.

    Если он расположен под капотом, то выполняются следующие действия:

    1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
    2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
    3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
    4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
    5. Далее закрывается крышка блока и капот.

    Фотогалерея


    Фото 1. Расположение БП в подкапотном отсеке


    Фото 2. Расположение БП в салоне

    Для замены ПП в салонном БП необходимо выполнить следующие шаги:

    1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
    2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
    3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
    4. Замена ПП делается аналогично, как и в БП под капотом.

    Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

    Бензонасос на Форд Фокус 2

    Бензонасос это один из основных компонентов системы автомобиля, служащий для обеспечения стабильной подачи топлива к мотору. Принцип действия бензонасоса достаточно прост – при повороте ключа зажигания происходит подача напряжения на бензонасос, установленный внутри него двигатель, начинает работать и буквально через несколько секунд создаёт необходимое давление внутри топливной магистрали.

    Возможные причины поломки бензонасоса

    Ниже приведены основные причины, из-за которых бензонасос выходит из строя:

    • низкокачественное горючие
    • поломка электродвигателя;
    • механические повреждения;
    • нарушение герметичности элементов насоса.

    Форд Фокус 2 рестайлинг блок предохранителей: рассматриваем во всех подробностях

    На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.

    Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

    Ford Focus 2, расположение блока предохранителей

    Перед удалением предохранителя, сначала выключите зажигание, затем вытаскивайте предохранитель из его гнезда. Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки (жучок). Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку. Номинал предохранителя указан на верхней стороне , обратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала.

    Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

    Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

    поверните крепежные элементы на 90 °

    И опустите блок предохранителей

    Дополнительные предохранители расположены на левой стороне моторного отсека

    Схема расположения блоков управления Форд Фокус

    Разобравшись с тем, где находятся оба блока с предохранителями, а также ознакомившись с их маркировкой и предназначением, не помешает изучить еще один немаловажный вопрос. Речь идет о схематическом размещении блоков управления отдельными элементами цепи.

    Дальнобой будущего на трассах мира: Volvo, MAN и КАМАЗ
    Технический прогресс постоянно улучшает конструкцию большегрузных автомобилей. Новейшие электронные компьютерные системы обеспечивают безопасность, управляемость, устойчивость грузовика при движении…

    Под капотом

    Знание схематического расположения основных предохранителей на блоке поможет быстро определиться, если не с дальнейшим ходом действий, то с поверхностной диагностикой в случае возникновения определенных проблем. Кроме того, водителю может понадобиться отключить отдельный модуль для проведения ремонтных работ. Все они приведены в данной таблице:

    Не помешает ознакомиться и с четырнадцатью реле, обозначения которых приводятся в следующей таблице:

    В салоне

    Если же говорить о салонных модулях, то приводить их следует только в совокупности с реле, наглядно убедившись в том, что многие из них взаимодействуют сразу с несколькими предохранителями, срабатывая при различных негативных воздействиях, о чем говорит данная таблица:

    Для наглядности имеет смысл привести и сам внутрисалонный блок, размещающий на себе все перечисленные выше предохранители и реле.


    Тут же можно увидеть и маркировку элементов, которая поможет изучить все элементы.

    Источники

    • https://low-car.ru/korobka-peredach/predohraniteli-fokus-2-restajling.html
    • https://razborov.net/ford/shema-raspolozheniya-bloka-predohraniteley-i-rele-ford-focus2-restayling-znachenie-i-zamena.html
    • https://DiagCars.ru/33-predohraniteli-i-rele-ford-focus-2.html
    • https://autoservismoskva.ru/remont/shema-i-raspolozhenie-bloka-predohranitelej-na-ford-focus-2-restajling.html
    • https://zapchasti.expert/predoxraniteli/predoxraniteli-ford-focus-2.html
    • https://tuning-mg.ru/avto-to/predohraniteli-ford-fokus-2-restajling.html
    • https://nissan-modus.ru/komplektatsii/predohraniteli-na-ford-fokus-2-gde-nahodyatsya-zamena.html
    • https://carwin-motors.ru/remont/shema-i-raspolozhenie-bloka-predohranitelej-na-ford-focus-2-restajling.html
    • http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej
    • https://VmyatynNet. ru/korobka-peredach/predohraniteli-ff2-dorestajl.html
    • https://lada-xray2.ru/sovet/blok-rele-ford-focus-2

    [свернуть]

    Форд фокус 2 предохранитель кондиционера где находится

    На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

    Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

    [ Скрыть ]

    Расположение и электросхема

    У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

    Схема подкапотного блока

    АмперНазначение предохранителя
    140Вентилятор охлаждения мотора
    280Рулевое управление
    360ВБП № 1
    460ВБП № 1
    580Дополнительный обогреватель
    660Свечи обогрева (лишь для авто с дизельными моторами)
    730Противоблокировочная система, насос системы динамической стабилизации
    820Противоблокировочная система, клапаны системы динамической стабилизации
    920Узел управления двигателем
    1030Вентилятор климатроника
    1120Выключатель стартера и других приборов
    1240Электрореле зажигания
    1320Электрообмотка стартера
    1440Обогрев правой стороны переднего стекла
    1530Реле вентилятора
    1640Обогрев левой стороны переднего стекла
    1730Убирающаяся крыша
    1830Усилитель мощности
    1910Система ABS
    2015Звуковой сигнал
    2120Дополнительный нагреватель
    2210Усилитель руля
    2330Система омывания фар
    2415Дополнительный обогреватель (для дизелей)
    2510Зажигание
    2615АКП
    2710Муфта кондиционирования – компрессор
    2810 (лишь для авто с дизелем)
    2910Раздельный климатроник
    3030АКП
    3110Зарядка аккумулятора
    3210АКП
    3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
    3410Клапан охлаждения воздуха (для дизелей)

    Схема блока, расположенного в салоне

    АмперНазначение предохранителя
    10010Электромодули
    10120Управления люком, откидной крышей, сидений
    10210Отопитель, руль, фильтр, ДУ
    10310Управления наружным освещением от аккумулятора
    10410Электроэкономия
    10525Обогрев стекла сзади
    10620Управления без ключа
    10710Питание приборов от батареи, бортдиагностика
    1087,5Аудиосистема и навигация
    10920Прикуриватель, электророзетка
    11010Переключатель наружного освещения днем
    11115Бензонасос
    11215Аудиосистема (питание от аккумулятора)
    11310Подфарники
    11410Иммобилайзер
    1157,5Внешний свет от генератора
    11620Противотуманки
    1177,5Освещения номера авто
    11820Электрическое оборудования задней левой двери
    11915Электропитание багажного отделения
    11925Электропитание багажного отделения (авто с системой буксировки прицепа)
    12020Электрическое оборудования задней правой двери
    12120 передние
    12210Подушки безопасности
    1237,5Электрический обогрев зеркал
    1247,5Габариты, стопы (левая сторона)
    1257,5Габариты, стопы (правая сторона)
    12620Управление без ключа
    12725Электростеклоподъемники
    128Не применяется
    12920Очиститель переднего стекла
    130Не применяется
    13115Очиститель заднего стекла
    13225Стопы
    13320Блокировка системы
    13420Централизованная блокировка замков
    13520Подсветка во время движения в дневное время
    13615Насос омывателя стекол
    13710Включения аварийного питания
    13810Управление двигателем, акселератором, АКПП
    13910Левый дальний свет
    14010Правый дальний свет
    14110Фонарь заднего хода
    14215Левый ближний свет
    14315Правый ближний свет

    Процесс снятия и замены

    Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

    Что понадобиться

    • пинцет;
    • плоская отвертка;
    • новый предохранитель.

    В подкапотном пространстве


    Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.


    Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.


    Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

    Под бардачком


    Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.


    Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

    При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

    Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

    Форд Фокус 2 является одной из самых популярных иномарок, выпускаемых в России. Этот автомобиль очень надежен и отвечает всем мировым стандартам. Но, несмотря на это, рано ли поздно, у владельцев Фокусов возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных авто. Самый первый признак неполадок с электроприборами – это выход из строя плавких предохранителей (ПП) или прерывающих элементов (реле).

    Предохранители, которые используются в автомобиле Форд Фокус 2 называются «ножевые», они плоские, среднего размера, штекерные, т. е. состоят из двух штекерных контактов с легкоплавкой перемычкой в пластмассовом корпусе разных цветов. Сверху на корпусе выбит номинал – сила тока, при превышении которого деталь перегорает (плавится перемычка). Основная функция – разомкнуть электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание транспортного средства. Для самых мощных потребителей тока предохраняющую роль играют реле.

    В общем, по стандарту, предохранители бывают 17 цветов, при этом оттенки могут отличаться. Для Форда Фокуса применяются следующие цвета для маркировки данных запчастей:

    Расположение контактных разъемов, реле и предохранителей отличается в автомобилях, выпущенных с 2005 по 2007 (порядковый номер детали начинается с 37), и в 2007 и после рестайлинга 2008 до конца выпуска этой модели в 2010 (нумерация начинается со 100).

    В послерестайлинговых Фокусах, выпущенных в РФ, существует четыре варианта расположения предохраняющих элементов и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой модели блок, производится по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.

    Расположение

    Под капотом, если стоять лицом к двигателю, то справа у борта – ПП и реле для силового агрегата и других компонентов, находящихся в подкапотном пространстве (сильноточные). В салоне – предохранители и прерывающие элементы монтажного блока (слаботочные) находятся под отделением для перчаток. К корпусу сборка крепится двумя защелками с поворотным механизмом. Укрыта обивкой салона, которая держится на двух кнопках.

    Работа с блоком предохранителей под капотом

    1. Поднимаем капот.
    2. Открываем крышку. Это можно сделать потянув за рычажок на задней части корпуса сборки ПП. Не получается? Берем среднюю плоскую отвертку и вставляем ее в замок крышки. Слегка наклоняем отвертку и крышка приподнимается. Снимаем ее.
    3. С внутренней стороны крышки есть специальный пинцет, закрепленный в пазах. Им очень удобно вынимать предохранители. Используя пассатижи, можно повредить корпус, если сжать слишком сильно. Обратите внимание, что пинцет есть только в коробке возле силового агрегата. Там же на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
    4. Сверяемся со схемой и с помощью пинцета извлекаем сгоревший элемент, после чего вставляем новый.
    5. Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.

    Работа с блоком предохранителей в салоне


    Самые часто встречающиеся проблемы с электрооборудованием:

    Не включается кондиционер.

    1. Данный агрегат в FordFocus 2 включается только если температура окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и прерывающий элемент муфты компрессора кондиционера переключается.
    2. Если при включении кондиционера на слышно щелчка срабатывания муфты и двигатель не увеличивает обороты, то надо убедиться, вращается ли шкив вала компрессора.
    3. Если шкив неподвижен, открываем блок возле двигателя, на крышке смотрим расположение предохранителя F27 (10А) и проверяем его состояние. Этот ПП отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса отличается, в зависимости от года выпуска Форда Фокуса 2 и варианта сборки предохранителей.
    4. Если замена предохранителя не требуется, то проверяем F35 (10 А), отвечающий за подачу питания на реле компрессора кондиционера.
    5. Если и здесь все исправно, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности данного элемента можно только методом замены.
    6. Последний вариант – это убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там обрыв случается чаще всего.

    Пропал звуковой сигнал (гудок)

    1. Проверить F20 (15 А) в сборке под капотом.
    2. Если он целый, необходимо попробовать гудок. Для этого снимите радиаторную решетку и подключите к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Звука нет – замена.
    3. Если клаксон функционирует, значит, обрыв в проводке или необходимо почистить контакты гудка на рулевом колесе.

    Электропитание приборной панели


    Пропадает обогрев заднего стекла

    1. Чаще всего возможен обрыв нити накаливания на стекле. Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.
    2. Проверяем F52 (25А). Расположение: блок ПП в салоне.
    3. Прозваниваем проводку, прочищаем контакты выключателя.

    Важно! Если при замене предохранителя он опять быстро перегорает, следует прозвонить всю цепь электропитания данного прибора.

    Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером.

    В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

    [ Скрыть ]

    Место расположения, назначение и электросхема

    ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

    Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

    Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

    Цвет ПП определяет номинал.

    Расшифровка ПП от F1 до F36:

    НомерНоминал, АНазначение
    140Вентилятор, охлаждающий силовой агрегат
    280ГУР
    360Салонный блок ПП и реле
    460Салонный блок ПП и реле
    580Кондиционер, вспомогательный обогреватель
    660Свечи для дизелей
    730Насос АБС в гидравлическом блоке
    820Клапаны АБС в гидравлическом блоке
    920Узел для управления силовым агрегатом
    1030Электромотор вентилятора печки
    1120Стартерный выключатель
    1240Электрическое реле системы зажигания
    1320Обмотка на пусковом механизме
    1440Правый обогрев лобового стекла
    1530Реле электровентилятора охлаждающей системы
    1640Левый обогрев лобового стекла
    1730Управление складывающейся крышей
    1830Устройство для усиления мощности
    1910Управление системой АБС
    2015Звуковой сигнал
    2120Резервный обогреватель
    2210Управление ГУРом
    2330Электронасос омывателя фар
    2415Дополнительный отопитель для авто с дизелем
    2510Реле зажигания
    2610АКПП
    2710Муфта компрессора кондика
    2810Свеча для дизеля
    2910Управление климат-контролем
    3030АКПП
    3110Зарядка АКБ
    3210АКПП
    3310Датчики кислорода для моторов на бензине
    3410Модуль зажигания, форсунки
    3510РСМ, клапаны
    3610РМС

    Описание назначения реле Форд Фокус 2:

    ОбозначениеНазначение
    R1Включение запрета запуска (для некоторых моделей)
    R2Звуковой сигнал
    R3Фонари заднего хода (для некоторых моделей)
    R5Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
    R6Основное
    R7Обогреватель лобового стекла
    R8Зажигание
    R9Омыватели фар
    R10Вентилятор обогревателя
    R11Компрессор кондиционера
    R12Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
    R13Стартер
    R14Вентилятора и электродвигатель вентилятора

    Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

    НомерНоминал, АНазначение
    3710Левая лампа дальнего света
    3810Правая лампа дальнего света
    3920Предохранитель прикуривателя
    4020Электродвигатель люка
    4120Управление электрооборудованием пассажирской передней двери
    427,5Электрообогрев зеркал заднего обзора
    4310Электромодули
    4410Колодка канала связи
    4510ДХО, габаритные огни
    4610Приборная панель, центральный блок ПП
    4715Насос, жиклеры омывателя стекла
    4820Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
    4915
    5020Очиститель лобового стекла
    5115Бензонасос
    5225Электрообогрев стекла сзади
    537,5Стоп-сигнал, габариты с левой стороны
    547,5Стоп-сигнал, габариты с правой стороны
    5520Управление электрооборудованием водительской двери, система центрального замка
    5620Система Кеу Fгее
    5710Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
    5815Управление музыкальной системой
    5920Управляющий блок электрическим оборудованием прицепа
    6015Левая лампа ближнего света
    6115Правая лампа ближнего света
    6220Электропривод регулирования водительского сиденья
    6325Электрические подъемники стекла
    64
    6510Управление подушками безопасности
    667,5Выключатель осветительных приборов
    6710Приборная панель
    687,5Дополнительные компоненты приборки
    6920Противотуманки
    7010Электромодули
    7110Внешнее освещение при движении днем
    72
    737,5Подсветка номера
    7415Фонари стопов
    7510Управление двигателем
    76
    7725Центральный замок
    7815Задний стеклоочиститель
    7915Электророзетка в багажнике
    8010Таймер, отключающий подсветку салона
    8120Управление правой задней дверью
    8220Управление левой задней дверью
    8310Управление аудиосистемой
    8410Питание , фонари заднего хода
    8510Модуль электрооборудования охлаждающей ситсемы
    8620Электрический обогрев передних сидений

    Схема ПП Форд Фокус 2 рестайлинг

    Расшифровка назначения ПП в салоне Форд Фокус:

    НомерНоминал, АНазначение
    10010Электромодули
    10120Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
    10210Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
    10310Питание управляющих элементов наружного освещения от АКБ
    10410Система экономии электрической ­энергии, подсветка освещения салона
    10525Управление обогреванием стекла сзади
    620Система безключевого управления
    10710Питание от батарей щитка приборов, диагностика бортовой сети
    1087,5Дополнительные элементы щитка приборов
    10920Прикуриватель
    11010Электропитание переключателя внешнего освещения
    11115Бензонасос
    11215Управляющий блок аудиосистемы
    11310Лампы дневного внешнего освещения (подфар­ники)
    11410Питание щитка приборов от генераторной силового агрегата
    1157,5Питание управляющих элементов наружного освещения от генераторной установки
    11620Противотуманки, фонари
    1177,5Подсветка номер­а
    11820Управление задней левой дверью
    11915Гнездо для дополнительного электропитания в багажнике
    11925Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
    12020Управление задней правой дверью
    12120Обогреватель сидений спереди
    12210Управление подушками безопас­ности
    1237,5Обогрев внешних зеркал заднего обозрения
    1247,5Фонари габа­ритов, стоп-сигналы с левого борта машины
    1257,5Габариты, стоп-сигналы с правого борта машины
    12620Безключевая система управления
    12725Электроподъем­ники стекла
    128Резерв
    12920Очиститель лобового стекла
    130Резерв
    13115Очиститель стекла сзади
    13215Стоп-сигналы
    13325Управление пассажирской дверью, реле, управляющее системой блокировки
    13420Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
    13520Подсветка при передвижении днем
    13615Жиклеры, насос омывателя стекла
    13710Динамик, включающий аварий­ное питание от батареи
    13810Управляющий блок двигателем, педаль газа, АКПП
    13910Правый осветительный прибор дальнего света
    14010Левый осветительный прибор дальнего света
    14110Электрический привод зеркал заднего вида, фонарь заднего хода
    14215Правый осветительный прибор ближнего света
    14315Левый осветительный прибор ближнего света

    Инструкция по снятию и замене БП своими руками

    Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

    Инструменты и материалы

    Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

    Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

    Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

    Этапы

    Процесс снятия и замены ПП несложный и отличается расположением БП.

    Если он расположен под капотом, то выполняются следующие действия:

    1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
    2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
    3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
    4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
    5. Далее закрывается крышка блока и капот.

    Фотогалерея

    Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне

    Для замены ПП в салонном БП необходимо выполнить следующие шаги:

    1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
    2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
    3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
    4. Замена ПП делается аналогично, как и в БП под капотом.

    Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

    Заключение

    Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

    Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

    Добрый день. Сегодня к нам в автосервис приехал Ford Focus 2 ресталинг (2008-2011). Приехал он к нам с проблемой в электронике. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. Поэтому в данной статье, мы расскажем Вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 restyling. Так же покажем Вам схему и расположение предохранителей в автомобиле.

    Артикул:
    Предохранители и реле всех номиналов
    Инструменты:
    Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет
    Схема и расположение предохранителей на Ford Focus 2 restyling:
    Первым делом открываем капот. Затем под цифрой 8 вы увидите монтажный блок предохранителей.

    Блок предохранителей под капотом выделен красной линией.


    Открываем крышку предохранителей под капотом.


    Переворачивая крышку предохранителей вы увидите назначения каждого из них.

    Еще одна фотография крышки со схемой предохранителей.

    Теперь давайте рассмотрим номера предохранителей и их описание.


    Таблица значений блока предохранитель под капотом Ford Focus 2 restyling:
    Ампер Описание предохранителя
    140 Электровентилятор охлаждения двигателя
    280Рулевое управление с усилителем
    360Внутренний блок предохранителей 1
    460Внутренний блок предохранителей 2
    580Вспомогательный отопитель
    660Свечи подогрева (только для автомобилей с дизельными двигателями)
    730Антиблокировочная система, насос системы динамической стабилизации
    820Антиблокировочная система, клапаны системы динамической стабилизации
    920Модуль управления силовым агрегатом (PCM)
    1030Вентилятор системы климат-контроля
    1120Выключатель зажигания (стартера и приборов)
    1240Реле зажигания
    1320Электрическая обмотка стартера
    1440Обогрев лобового стекла, правая сторона
    1530Реле вентилятора охлаждения (Sigma – только варианты без A/C)
    1640Обогрев ветрового стекла, левая сторона
    1730Складывающаяся крыша
    1830Инвертирующий усилитель мощности
    1910Модуль ABS
    2015Звуковой сигнал
    2120Вспомогательный отопитель
    2210Модуль усилителя рулевого управления
    2330Омыватели фар
    2415Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
    2510Реле зажигания
    2615
    2710Муфта компрессора системы кондиционирования
    2810Управление свечой накаливания (только для автомобилей с дизельными двигателями)
    2910Система раздельного климат-контроля
    303PCM, автоматическая коробка передач
    3110Интеллектуальная зарядка аккумуляторной батареи
    3210Автоматическая коробка передач
    3310Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
    3310Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
    3410Форсунки, катушки зажигания
    3510PCM, клапаны, электромагнитные клапаны
    3610PCM

    Расположения блока предохранителей в салоне. Снятие и замена предохранителей

    Теперь переходим в салон. Блок предохранителей располагается под бардачком.

    Снимаем защитную полочку. Для этого достаточно просто потянуть её вниз.

    Затем откручиваем 2 фиксатора блока предохранителей.

    И тянем вниз блок предохранителей.

    Схема блока предохранителей в салоне Ford Focus 2 restyling:

    Таблица значений блока предохранителей в салоне:

    Ампер Описание предохранителя
    10010Электронные модули (питание от замка зажигания)
    10120Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
    10210Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
    10310Питание органов управления внешним освещением от аккумуляторной батареи
    10410Система экономии электроэнергии, плафоны внутреннего освещения
    10525Обогреватель заднего стекла
    10620
    10710Батарейное питание комбинации приборов, бортовая диагностика
    1087,5Дополнительные функции комбинации приборов (аудиосистема и система навигации)
    10920Прикуриватель, дополнительная электрическая розетка сзади
    11010Питание переключателя системы наружного освещения в дневное время от генератора
    11115Топливный насос (только варианты с бензиновым двигателем)
    11215Модули аудиосистемы (питание от аккумуляторной батареи)
    11310Лампы наружного освещения в дневное время (подфарники)
    11410Питание комбинации приборов от генератора, иммобилайзер двигателя
    1157,5Питание органов управления внешним освещением от генератора
    11620Противотуманные фары/фонари
    1177,5Фонарь освещения номерного знака
    11820Модуль электрооборудования двери (левой задней)
    11915Дополнительное гнездо питания в багажном отделении
    11925Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
    12020Модуль электрооборудования двери (правой задней)
    12120Электрообогрев передних сидений
    12210Модуль подушки безопасности
    1237,5Электрообогрев наружных зеркал заднего вида
    1247,5Задние и передние габаритные огни, стоп-сигналы (левая сторона)
    1257,5Задние и передние габаритные огни, стоп-сигналы (правая сторона)
    12620Система управления без ключа
    12725Электрические стеклоподъемники
    128Не используется
    12920Очиститель ветрового стекла
    130Не используется
    13115Очиститель заднего стекла
    13215Стоп-сигналы
    13325Реле центральной системы блокировки, модуль двери пассажира
    13420Система централизованной блокировки замков, модуль электрооборудования двери водителя
    13520Подсветка при движении в светлое время
    13615Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
    13710Динамик включения аварийного батарейного питания
    13810Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
    13910Дальний свет фар, правая сторона
    14010Дальний свет фар, левая сторона
    14110Фонарь заднего хода, зеркала заднего вида с электроприводом
    14215Ближний свет фар (правая сторона)
    14315Ближний свет фар (левая сторона)
    Видео руководство по замене предохранителей в салоне Ford Focus 2 restyling:

    Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть – это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем – проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

    Комплект предохранителей. Лучше использовать такие.

    На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

    В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

    Рестайл и дорестайл

    В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

    • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
    • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

    Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

    Схема дорестайла

    А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

    Замена предохранителя на Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

    1. Выворачиваем два винта под передней панелью в районе бардачка.

      Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

    2. Монтажный блок опускаем на максимально возможное расстояние.

      Где-то тут наши предохранители.

    3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
    4. Выдвигаем монтажный блок на себя.
    5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

      Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

    6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
    7. Собираем монтажный блок в обратном порядке.

    Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    Схема блока реле предохранителей Форд Фокус 2G с назначением и их расположением двигатели. За это время автомобиль один раз подвергался рестайлингу, который коснулся как салона, так и экстерьера. В данной публикации мы покажем обозначение блоков предохранителей и реле

    Форд Фокус 2 , их расположение, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. В завершение предложим для скачивания полные электрические схемы автомобиля.

    Текущее назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Ford Focus 2. Сверьте обозначение со схемой на обратной стороне защитной крышки. А если у вас не то поколение модели, смотрите здесь: Фокус 1 и Фокус 3.

    Содержимое

    • 1 Компоновка
    • 2 Моторный отсек
    • 3 Пассажирский отсек
      • 3.1 Тип 1
      • 3.2 Тип 2

    Расположение

    На этой схеме показано расположение всех электронных блоков управления.

    Diagram

    Assignment

    0050
    1 Air conditioner electronic control unit
    2 Temperature sensor of the air supplied from the ventilation grill of the dashboard
    3 Датчик удара (SRS)
    4 SRS shock sensor, driver’s side
    5 SRS shock sensor, passenger side
    6 Anti-theft alarm sound
    7 Sunlight sensor
    8 Дополнительный подогреватель-электрический
    9 Дополнительный подогреватель-топливный
    10 Аккумуляторная батарея
    9 900LC0050
    12 Блок управления дверью водителя – в двери
    13 Задний блок управления левой дверью – в дверце
    14 Пассажирская дверь.
    15 Блок управления задней правой двери – в двери
    16 Блок управления двигателем вентилятора охлаждения
    17 Блок управления подачей добавок0050
    18 Предохранитель / реле, отсек для двигателя
    19 Представление плавки / реле. Звуковой сигнал
    22 Кольцевая антенна иммобилайзера
    23 Реле указателя поворота – переключатель указателя поворота
    25 Блок управления системой без беспрессации
    26 Блок управления освещением
    27 Многофункциональный контроль-в оборудовании байса / Relay-Functions. автономный отопитель-электрический, центральный замок, обогрев ветрового стекла, лампы освещения салона, стеклоочиститель/омыватель ветрового стекла
    28 Блок управления навигационной системы
    29 Parking system control unit
    30 Parking brake control unit
    31 SRS electronic control unit
    32 Э / м steering column lock valve
    33 Датчик положения рулевого колеса
    34 Электронный блок управления коробкой передач
    35 Датчик дождя (стеклоочиститель)

    Моторный отсек

    Главный блок предохранителей расположен с левой стороны под защитной крышкой.

    Расположение блока под капотом

    Фото для примера

    Пример схемы тока на обратной стороне защитного кожуха.

    Схема

    Назначение

    F1 Электровентилятор охлаждения 9A 40 / 60 Двигатель0050
    F2 80A Рулевого управления
    F3 60A Монтажный блок для реле и предохранителей в пассажирском компартменте
    F40050 60A. F5 80А Кондиционер с ручным или автоматическим управлением
    F6 60А Резерв
    F7 30А Насос гидроблока АБС
    F8 20A Valves of the ABS hydraulic unit
    F9 20A Contacts and winding of the main relay
    F10 30A Heater fan electric motor (stove fuse)
    F11 20A Переключатель зажигания
    F12 40A Реле зажигания. 0050
    F15 30A Cooling fan relay
    F16 40A Left windshield heating element
    F17 30A Reserve
    F18 Reserve
    F19 10A ABS control блок
    F20 15А Звуковой сигнал
    F21 20А Дополнительный отопитель
    Блок управления ГУР0 10А0050
    F23 30A Headlight washer pump
    F24 15A Reserve
    F25 10A Windshield heating relay coil
    F26 10A Automatic transmission
    F27 10A Муфта компрессора кондиционера
    F28 10A Резерв
    F29 10A Отдельная система климат-контроля
    F30 3A Блок управления двигателем, автоматический блок управления трансмиссией
    F31 10A Система зарядки аккумулятора
    F32 10A Автоматическая трансмиссионная блока. датчики концентрации кислорода
    F34 10A Форсунки, катушка зажигания
    F35 10A Система управления двигателем
    F36 10A Engine control unit

    Relay

    R1 Start inhibit relay
    R2 Horn relay
    R3 Reversing light relay
    R4 Резерв
    R5 Реле рециркуляции отработавших газов (EGR) — для бензиновых двигателей, реле подогревателя топлива — дизель
    R6 Main relay
    R7 Windshield heater relay
    R8 Ignition relay
    R9 Headlight washer relay
    R10 Heater fan relay
    R11 Реле компрессора кондиционера
    R12 Реле двигателя вентилятора системы охлаждения, реле свечей накаливания
    R13 Реле стартера
    R14 Реле вентилятора системы охлаждения, электродвигатель вентилятора

    Салон

    Этот ящик расположен под перчаточным ящиком и крепится двумя винтами.

    Type 1

    Diagram

    Designation

    9
    37 10A High beam left headlight
    38 10A High beam right headlight
    39 20A Cigarette lighter , rear auxiliary socket
    40 20A Luke
    41 20A Front passenger door electrical module
    42 7.5A Heated mirrors
    43 10A Электронные модули (питание от батареи)
    44 10A Диагностический разъем (OBD II)
    0 450049 10A Daytime running lights
    46 10A Instrument cluster, multifunction electronic module (GEM)
    47 15A Screen washer, heated washer jets
    48 20A Low beam headlights, daytime running Свет
    49 15A Переключатель освещения
    50 20A Стикер ветрового стекла
    51 15A. 0048 52 25A Загрязненное заднее стекло
    53 7.5A Сторонний свет на левой стороне
    54 7.5A Сторон Модуль, Центральная блокировка
    56 20A вход в вход / старт без безв.0050
    59 25A Socket in the luggage compartment, trailer connector
    60 15A Low beam of the right headlight
    61 15A Low beam left headlight
    62 20A Регулировка сиденья электрического водителя
    63 25A Windows
    64 Резерв
    65 10A Alsbags
    65 10A
    .0048 66 7. 5A Headlight range control, low beam headlights, xenon headlight unit
    67 10A Immobilizer (WFS), instrument cluster (powered by ignition switch)
    68 7.5A Radio, Приборная кластер
    69 20A FOG Light
    70 10A Электронные модули (питание от выключателя зажигания)
    71 10A.0050
    72 25A Multifunction Electronic Module (GEM)
    73 7.5A License plate lighting
    74 15A Brake light
    75 10A Transmission control unit, electronic gas педаль
    76 7,5A Электронный стояночный тормоз (EPB)
    77 25A Реле центрального замка
    078 Очиститель заднего стекла0050
    79 15A Electric folding mirrors
    80 10A Interior lighting, power mirrors
    81 20A Module of electrical equipment of the right rear door
    82 20A Module электрооборудования левой задней двери
    83 10A CD-чейнджер, мультимедийная система для пассажиров задних сидений (RSE)
    84 10A Фонари заднего хода, модуль прицепа
    85 10A Cooling system
    86 20A Heated seats
    Relay
    K1 Heated rear window
    K4 Fuel pump
    K5 Дневные ходовые огни

    В этой версии за работу прикуривателя отвечает предохранитель № 39, 20А.

    Тип 2

    Диаграмма

    Обозначение

    100 10A Электронные модули (Powered By Pight Switch). (Focus Coupe-Cabriolet)
    102 10A Блок управления отопителем, регулировка рулевой колонки, сажевый фильтр, приемник дистанционного управления
    103 10A Exterior lighting (battery powered)
    104 10A Interior lighting, energy saving system
    105 25A Heated rear window
    106 20A Keyless Entry / Start System
    107 10A Комбинация приборов (с питанием от аккумулятора), диагностический разъем
    108 7,5A Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
    109 20A Cigarette lighter , rear auxiliary socket
    110 10A Daytime running lights
    111 15A Fuel pump (petrol engines)
    112 15A Audio система (питание от аккумулятора)
    113 10A Дневные ходовые огни
    114 10A Комбинация приборов (питание от замка зажигания), иммобилайзер
    115 7. 5A Exterior lighting (powered by the ignition switch)
    116 20A Fog light
    117 7.5A License plate lighting
    118 20A Module of электрооборудование левой задней двери
    119 15А Розетка в багажнике
    120 20А Модуль электрооборудования правой задней двери
    121 20A Нагреваемые передние сиденья
    122 10A подушки безопасности
    123 7.5A. 125 7.5A боковой свет на правой стороне
    126 20A вход без ключа / старт
    127 25A Windows
    128 9710050 Reserve
    129 20A Windshield wiper
    130 Reserve
    131 15A Rear window wiper
    132 15A Brake light
    133 25A Электрический модуль двери переднего пассажира, реле центрального замка
    134 20A Электрический модуль двери водителя, центральный замок
    135 20A Daytime running lights
    136 15A Screen washer, heated washer jets
    137 10A Backup power supply of the anti-theft system
    138 10A Engine control unit, electronic педаль газа, блок управления АКПП
    139 10A Дальний свет правой фары
    140 10A Дальний свет левой фары
    141. Топливный насос
    R2 Резерв

    Предохранитель №109 на 20А отвечает за прикуривание сигареты.

    На задней стороне коробки могут быть отдельные элементы реле.

    Описание

    • R1 RELAY RELAY
    • R2 R2 High Beam Relay
    • R3 RELAY для центральной блокировки и задней Wiper
    • R4 DOOR GRIV реле
    • R7 Реле обогрева заднего стекла
    • R8 Реле защиты от разрядки аккумуляторной батареи
    • R9 Реле света



    Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.

    Если вы знаете, как сделать этот материал лучше или у вас есть вопросы, пишите все в комментариях.

    электрика – Диагностика перегоревшего предохранителя прикуривателя

    Задавать вопрос

    спросил

    Изменено 5 лет, 5 месяцев назад

    Просмотрено 10 тысяч раз

    У меня форд фокус мк2 2005 года, ничего кастомного, ничего не модифицировалось, все сток.

    Прикуриватель никогда не работал, поэтому я подумал, что пришло время попытаться это исправить.

    Я снял предохранитель (20 ампер) и обнаружил, что он перегорел.

    Поэтому я подумал, что я заменю новый предохранитель на 20 ампер после проверки руководства и онлайн, чтобы убедиться, что номинал предохранителя составляет 20 ампер для моей модели / марки, он перегорел мгновенно.

    Затем я подумал, что новый предохранитель, возможно, неисправен, пошел поставить другой новый предохранитель на 20 ампер, но он просто начал поджигать штифт, когда я его вставлял. Я понял, что что-то не так, и остановился.

    У меня такой вопрос: есть ли возможная причина и с чего начать поиск неисправности?

    • электрика
    • ford
    • предохранитель

    4

    У вас где-то короткое замыкание.

    Предохранитель должен быть слабым звеном в цепи. Если через цепь проходит больший ток, чем она рассчитана, предохранитель самоуничтожится и разорвет цепь, предотвращая перегрев и возможный пожар. Наиболее вероятными причинами слишком большого тока в цепи являются слишком большое количество устройств, потребляющих слишком большую мощность на проводе, или провод, который подключен напрямую от источника питания к земле без компонентов, обеспечивающих сопротивление.

    Поскольку вы говорите, что в машине нет аддонов, схема должна быть в стоковом состоянии. Я бы предположил, что где-то в этой цепи провод питания 12 В заземляется. Можно с уверенностью предположить, что это происходит после панели предохранителей, где-то до того, как цепь вернется на землю. Вам нужно будет проверить проводку вдоль цепи и попытаться найти ее. Скорее всего поврежден провод. Схема подключения вашего автомобиля очень поможет, так как вы сможете увидеть, какие другие компоненты питаются от этого предохранителя, и где и как они ответвляются. В противном случае проверьте, что еще не работает. Потолочное освещение, освещение перчаточного ящика и освещение багажника обычно включаются в эту цепь, и все они могут заземляться в разных местах.

    12-вольтовый прикуриватель является распространенным источником питания при установке надстроек. Я знаю, вы сказали, что в вашей машине их сейчас нет, но, возможно, в какой-то момент они были, а потом их убрали. Я бы сначала проверил заднюю часть прикуривателя и убедился, что она выглядит нормально. Возможно, вы даже захотите проверить саму розетку с настройкой непрерывности на мультиметре, чтобы убедиться, что она каким-то образом не закоротила.

    3

    Как проверить наличие/отсутствие (все еще) короткого замыкания без перегорания большого количества предохранителей: возьмите резистор и перемкните предохранитель с помощью мультиметра, настроенного на считывание тока в серии с резистором. Резистор должен быть любого номинала, пропускающего ощутимо измеримый ток при напряжении 12,6 В. 120 Ом будет разумным минимумом (ожидайте, что ток будет немного больше 100 мА), 1,2 кОм – разумным максимумом (10 мА). Если не будет короткого замыкания, то не будет тока.

    Не забудьте резистор! Сгорание мультиметров обходится даже дороже, чем сгорание предохранителей.

    Альтернативой старой школы является автомобильная лампа заднего фонаря на 12 В с припаянными к ней проводами. Если он горит, то короткое замыкание все же есть.

    7

    В большинстве (но не во всех) автомобильных устройствах розетка находится в отдельной цепи. Несколько розеток обычно подключены к отдельным предохранителям, но это зависит от марки и модели.

    Первое, что я бы сделал, это визуальный осмотр ВСЕХ розеток в вашем автомобиле, начиная с той, что в пепельнице. Отключите саму зажигалку, если она есть в вашем автомобиле. Если вы не видите никаких посторонних предметов (монет и т. п.) в розетке, снимите розетку и осмотрите разъем сзади и саму розетку. Я лично видел короткие замыкания самих розеток; внешняя часть гнезда заземляется, а кнопка в центре является плюсовой клеммой. Они часто скрепляются сзади с помощью гайки, где положительный провод присоединяется к самой розетке, разделенной тонким изолятором, я видел, как они смещались или перегревались, деформируя розетку и замыкая ее. Также обычно (по крайней мере, на японских автомобилях, над которыми я работал; Форд может быть другим) предохранитель в задней части розетки, который является частью самой розетки, если он перегорает, единственный выход обычно – заменить розетку. сам.

    Вы можете приобрести на вторичном рынке дополнительные розетки 12 В, которые обычно поставляются с проводкой для подключения, это может быть хорошим вариантом, если при проверке выше не обнаружено ничего очевидного. Если у вас есть контрольная лампа или другой метод ограничения тока, как указано в комментариях выше, я бы отключил розетку и посмотрел, присутствует ли короткое замыкание, оттуда я бы взял схему подключения и посмотрел если в этой цепи есть что-то еще, что можно отключить для проверки – подскажет, где в цепи короткое замыкание. Если сама розетка не замкнута накоротко, и в остальном это не очевидно, вы можете просто добавить вспомогательный предохранитель и провести новую проводку к розетке вместо разрыва жгута проводов, чтобы найти проблему. Я подозреваю, что кто-то перегрузил розетку настолько, чтобы расплавить ее и закоротить, но не настолько, чтобы перегорел предохранитель. (Обычно они рассчитаны на 10 А/120 Вт или около того каждый, тот факт, что ваш предохранитель на 20 А, наводит меня на мысль, что в этой цепи МОЖЕТ быть более одной розетки)

    1

    Где находится предохранитель прикуривателя в Форд Фокус 2009?

    1 Где находится предохранитель прикуривателя в Форд Фокус 2009 г.? – Связанные вопросы

    1.1 Какой предохранитель предназначен для моего прикуривателя?

    1.2 Где находится предохранитель прикуривателя в Ford Focus 2007 года выпуска?

    1.3 Как починить прикуриватель в машине?

    1. 4 Как узнать, что в моей машине перегорел предохранитель?

    1.5 Где находится предохранитель прикуривателя?

    1.6 Где находится предохранитель прикуривателя в Ford Focus 2015 года?

    1.7 Где находятся блоки предохранителей?

    1.8 Какой предохранитель на прикуриватель в Астре?

    1.9 Почему не работает прикуриватель?

    1.10 Почему в моей машине не работает розетка?

    1.11 Какой предохранитель предназначен для прикуривателя в Ford Focus 2005 года выпуска?

    1.12 Где находится предохранитель двигателя вентилятора?

    1.13 Можно ли использовать прикуриватель в автомобиле в качестве розетки?

    1.14 Можно ли заменить прикуриватель в автомобиле?

    1.15 Может ли из-за перегоревшего предохранителя машина не завестись?

    1.16 Сколько стоит починить перегоревший предохранитель в автомобиле?

    1.17 Может ли перегоревший предохранитель разрядить автомобильный аккумулятор?

    Предохранитель прикуривателя ford focus 2009 года расположен с правой стороны блока предохранителей, который находится под капотом со стороны водителя.

    Где находится предохранитель прикуривателя на Форд Фокус 2013 года?

    Расположение предохранителей Форд Фокус 2012-2014 Предохранитель прикуривателя (розетка) – предохранитель №61 (Прикуриватель, Розетка) в блоке предохранителей панели приборов.

    Где находится предохранитель прикуривателя на Форд Фокус 2011?

    Расположение блока предохранителей Панель расположена ниже и левее рулевого колеса у педали тормоза. Снимите кожух под рулевым колесом.

    Какой предохранитель для моего прикуривателя?

    В большинстве случаев в цепях прикуривателя используются 15-амперные предохранители, но для уверенности можно проверить блок предохранителей в автомобиле.

    Где находится предохранитель прикуривателя в Ford Focus 2007 года выпуска?

    Предохранитель прикуривателя расположен в панели предохранителей, расположенной внутри автомобиля. Расположение описано ниже). Предохранитель, который вы ищете, находится под номером 47 и должен быть предохранителем на 20 ампер (см. другое изображение ниже).

    Как починить прикуриватель в машине?

    Как узнать, что в моей машине перегорел предохранитель?

    Где находится предохранитель прикуривателя?

    Есть ли в автомобильном прикуривателе предохранитель? Да, автомобильный прикуриватель должен иметь предохранитель. Он будет расположен во внутреннем блоке предохранителей, точное местоположение, размер и тип предохранителя указаны на этикетке крышки блока предохранителей или в руководстве пользователя.

    Где находится предохранитель прикуривателя в Ford Focus 2015 года?

    Схема расположения предохранителей Форд Фокус 2015-2018 гг. Предохранитель прикуривателя (розетка) — это предохранитель F61 (прикуриватель, задняя розетка) в блоке предохранителей панели приборов.

    Где находятся блоки предохранителей?

    Блок предохранителей обычно располагается вдали от основных жилых помещений, таких как гараж, прачечная или подвал. Если вы не уверены, есть ли у вас блок предохранителей или прерывателей, найдите панель и откройте ее. Выключатели представляют собой прямоугольные блоки с двухпозиционными тумблерами. Большинство выключателей расположены группами или рядами.

    Какой предохранитель на прикуриватель в Астре?

    Предохранитель, который вам нужен, — это предохранитель 29 в заднем блоке предохранителей (REC), за левой боковой панелью багажника. Это 15А (синий).

    Почему не работает прикуриватель?

    Когда гнездо прикуривателя перестает работать или кажется неисправным, есть несколько причин, которые могут пойти не так: Гнездо прикуривателя перегорело — это просто означает, что питание вообще не поступает в гнездо. Может предохранитель перегорел, или другая проблема с проводкой.

    Почему в моей машине не работает розетка?

    Если вы определили, что проблема не в том, что вы подключаете, проверьте, не перегорел ли предохранитель автомобильной розетки. Вам может понадобиться съемник предохранителей, чтобы проверить его, хотя некоторые производители автомобилей предусмотрительно включают его в панель предохранителей. Если предохранитель неисправен, замените его на такой же ток.

    Какой предохранитель предназначен для прикуривателя в Ford Focus 2005 года выпуска?

    Предохранитель 47 Предохранитель на 15 ампер предназначен для прикуривателя. Он расположен за перчаточным ящиком, который можно опустить для быстрого доступа.

    Где находится предохранитель двигателя вентилятора?

    Многие автомобили имеют два предохранителя электровентилятора, один в блоке предохранителей салона, а другой под капотом. Электродвигатель вентилятора обычно находится под приборной панелью со стороны пассажира.

    Можно ли использовать прикуриватель в автомобиле в качестве розетки?

    С точки зрения питания аксессуаров и устройств, таких как ваш мобильный телефон, нет функциональной разницы между розетками прикуривателя и розетками для аксессуаров. Если вы не уверены, с каким из них имеете дело, подключите любой или все из них в соответствии с вашими требованиями к питанию.

    Можно ли заменить прикуриватель в машине?

    Замена гнезда прикуривателя на USB-порт 12 В — относительно простая операция, но у вас могут возникнуть проблемы с подгонкой и отделкой. Хотя более или менее прямые замены существуют, вам, возможно, придется немного подрезать приборную панель или выполнить некоторые отделочные работы, чтобы все выглядело чистым, когда вы закончите.

    Может ли из-за перегоревшего предохранителя машина не завестись?

    Причиной невозможности запуска может быть перегоревший предохранитель в цепи стартера. Разорванная или корродированная проводка. Поврежденные или грязные провода, идущие к аккумулятору или соленоиду стартера (или провода, которые ослаблены), могут препятствовать поступлению достаточной мощности к стартеру.

    Сколько стоит починить перегоревший предохранитель в автомобиле?

    Автомобили работают не только на газе, но и на электричестве, и почти все это проходит через предохранители. Узнайте, где они находятся, как обнаружить перегоревший предохранитель и как его заменить. Это занимает около пяти минут, стоит около 1 доллара и избавит вас от хлопот, связанных с поездкой в ​​ремонтную мастерскую.

    Может ли перегоревший предохранитель разрядить автомобильный аккумулятор?

    Re: Перегорел предохранитель = разрядился аккумулятор? предохранитель перегорает, чтобы ток не протекал по цепи. Другими словами, перегоревший предохранитель не может разрядить аккумулятор. отнеси аккумулятор на проверку, может просто аккумулятор сдох.

    Топ 10 где находится предохранитель прикуривателя в форд фокус ЛУЧШИЙ

    Топ 10 где находится предохранитель прикуривателя в форд фокус ЛУЧШИЙ

    • Опубликовано:
    • Разместил: wechoiceblogger

    У вас есть вопрос , где находится предохранитель прикуривателя в Ford Focus , но вы не получили точного и подробного ответа, который вы хотите, когда вы следуете этой статье wechoiceblogger.com , вы обязательно получите ответ на вопрос, где находится предохранитель прикуривателя в Ford Focus вопрос. максимально подробно и точно. Результаты, которые мы перечислили в лучших статьях о том, где находится предохранитель прикуривателя в форд фокусе, обязательно дадут вам ответ, который вы хотите сразу после этого.

    1. Место и замена предохранителей и замены сжигания. Выходной предохранитель – YouTube

  • 4 4.2009 Предохранитель прикуривателя Ford Focus, расположение предохранителя в розетке
  • 5 – Ютуб
  • 7 7. Как заменить предохранитель прикуривателя на Ford Focus 2010 – Fixya
  • 8 8. Где находится предохранитель прикуривателя Ford Focus
  • 9 9. Где находится предохранитель прикуривателя Ford Focus 2009?
  • 10 10. Цигарета легкая проблема на Ford Focus – AsaCannes
    • Автор: www.youtube.com
    • Дата поста: 10 вчера
    • . рейтинг: 3
    • Низкий рейтинг: 3
    • РЕЗЮМЕ:

    См. Подробности

    2.2004 FOCUS FOCUE POITE POINT FUSE, Sigarette Fuse и OBD…

    • Автор: WWW.YAOUT.AILS.YAOUT.AMOUT..com
      • Автор: WWW.YAOUT.A.YAOUT.A.YAOUT. Дата публикации: 25 вчера
      • Рейтинг: 2 (596 обзоров)
      • Высокий рейтинг: 3
      • Низкий рейтинг: 3
      • .

        См. Подробная информация

        3.2013 Ford Focus Power Outlet Fuse – YouTube

        • Автор: www.youtube.com
        • Дата поста: 24 вчера
        • . : 4
        • Низкий рейтинг: 3
        • Резюме:

        4.

        2009 Предохранитель прикуривателя Ford Focus, расположение предохранителя в розетке
          9 Автор: www.youtube0020
        • Дата поста: 6 Вчера
        • Рейтинг: 3 (1319 Обзоры)
        • Высокий рейтинг: 4
        • Низкий рейтинг: 2
        • Суммирование:

        SEE. .Ford focus 2008 расположение предохранителя прикуривателя и полная замена…

        • Автор: www.youtube.com
        • Дата публикации: 29 вчера
        • Рейтинг: 1(427 отзывов)
        • Highest rating: 5
        • Low rated: 2
        • Summary:

        See Details

        6.2008 Ford Focus fuse box Fix (cigar lighter/ auxillary fuse ) – YouTube

        • Author: www.youtube.com
        • Дата публикации: 24 вчера
        • Рейтинг: 5(1014 отзывов)
        • Высший рейтинг: 4
        04 090 Низкий0019 Резюме:

      См. Подробная информация

      7. Как я меняем более легкий предохранитель сигарет на Ford Focus 2010 – Fixya

      • Автор: www.fixya.com
      • Дата поста: 24 вчера
      • 2020202020202020202020202020202020202020202020202020202
      • Рейтинг: 2(1774 отзыва)
      • Высший рейтинг: 3
      • Низкий рейтинг: 1
      • Резюме: Ford focus 2010 – блок предохранителей со стороны пассажира внизу. два черных винта – поверните на 1/4 оборота, чтобы освободить белый блок предохранителей.

      См. Подробная информация

      8. где находится предохранитель для сигарет Ford Focus, зажигалка

      • Автор: www.focusfanatics.com
      • Дата сообщения: 4 вчера
      • . )
      • Высшая оценка: 3
      • Низкая оценка: 3
      • Сводка:

      Подробнее

      909 Где находится прикуриватель Ford?

      • Автор: www. vehiclehistory.com
      • Дата поста: 27 вчера
      • : 1 (882 Обзоры)
      • Высокий рейтинг: 3
      • 9003 Резюме: Предохранитель прикуривателя ford focus 2009 года расположен с правой стороны блока предохранителей, который находится под капотом со стороны водителя. Нравиться. (2). Оставьте свой …

      Подробнее

      10. Проблема с прикуривателем на Ford Focus — Asacannes

      • Author: asacannes.com
      • Post date: 25 yesterday
      • Rating: 4(1014 reviews)
      • Highest rating: 3
      • Low rated: 1
      • Summary :

      Ответы на вопрос , где находится предохранитель прикуривателя в Ford Focus , приведенный выше на сайте wechoiceblogger.com, помогли вам получить правильную информацию, верно? Пожалуйста, поделитесь этой статьей с друзьями и семьей, чтобы они узнали больше новых знаний. Желаю вам дня, полного радости и удачи!

      Центральный блок предохранителей форд фокус 2. Реле под капотом

      Если перестал работать прикуриватель Форд Фокус второго поколения, скорее всего виноваты мы сами. Гнездо прикуривателя часто используется не по назначению и самое безобидное, что можно в него воткнуть, это китайская зарядка для мобильного телефона. В лучшем случае просто замкнет контакты и перегорит предохранитель. В худшем загорится проводка или сам блок зарядки телефона. Не будем о грустном, лучше разберемся, где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

      Комплект предохранителей. Лучше использовать эти.

      На всех модификациях Форд Фокус второго поколения предохранитель прикуривателя находится в блоке крепления салона, но его расположение и функции в автомобилях до 2007 года и после 2008 года различаются.

      В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно перегорает. Если только прикуриватель, то причину надо искать либо в цепи, либо в гнезде прикуривателя.

      Рестайл и дорестайл

      В обеих версиях Фокуса второго поколения наш предохранитель находится только в салонном монтажном блоке, а вот расположен и пронумерован по схеме по-разному :

      • в дорестайлинговых автомобилях ему присвоен номер 39, а его номинал 20А ;
      • то же Предохранитель на 20 ампер в рестайлинговых автомобилях устанавливался под номером 109 в том же монтажном блоке кабины.

      Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

      Схема Дорестайл

      А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

      Замена предохранителя на Форд Фокус 2

      Блок салонного крепления находится прямо под бардачком и его доставание занимает две минуты. Делаем так:

      1. Откручиваем два винта под передней панелью в районе бардачка.

        Вот американцы извратились на славу. Вы должны спрятать монтажный блок вот так.

      2. Опускаем монтажный блок на максимально возможное расстояние.

        Наши предохранители где-то здесь.

      3. Поворачиваем защелки опорных кронштейнов справа и слева.
      4. Выдвигаем монтажный блок на себя.
      5. Найдите предохранитель прикуривателя и вытащите его пластиковым пинцетом.

        Тут все понятно, предохранитель перегорел. Только замена. нет ошибок.

      6. Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета. Не допускается установка проводов, фольги, монет, скрепок и прочей ерунды вместо стандартного предохранителя с определенным номиналом.
      7. Монтажный блок собираем в обратном порядке.

      Но прежде чем менять предохранитель прикуривателя, нужно разобраться в причинах, по которым он перегорел. Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос) с потреблением тока цепи выше номинального, то просто меняем предохранитель и стараемся не подключать к прикуривателю мощные приборы (это лучше подключить их напрямую к клеммам аккумулятора). Если по неизвестным причинам перегорел предохранитель, необходимо прозвонить цепь и найти причину короткого замыкания. В противном случае предохранитель будет заменяться ежедневно. Аккуратно пользуйтесь прикуривателем, всем удачи!

      Форум “ФОРД”

      10.2. Форд Фокус 2. Таблица предохранителей. Замена предохранителей и реле

      ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

      Большинство электрических цепей защищены плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

      Предохранитель защиты цепей питания стартера и генератора

      Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева в моторном отсеке, а другой под бардачком панели приборов . На клемме провода, соединенной с плюсовой клеммой аккумуляторной батареи, установлен предохранитель (150 А), который защищает силовые цепи стартера и генератора.

      Монтажный блок в моторном отсеке

      Блок монтажный в моторном отсеке:
      F1-F36 – автоматические выключатели; R1-R14 – реле

      Защищенные элементы
      F1 (40) Электродвигатель вентилятора охлаждения
      F2 (80) Усилитель руля
      F3 (60) Блок монтажный в кабине
      F4 (60) Блок монтажный в кабине
      F5 (80) Система кондиционирования воздуха, климат-контроль
      F6 (60) Резерв
      F7 (30) Насос гидроблока ABS
      F8 (20) Корпус клапана АБС
      F9 (20) Контакты и обмотка главного реле
      Ф10 (30)
      F11 (20) Замок зажигания
      F12 (40) Цепь питания реле зажигания
      F13 (20) Стартер
      F14 (40) Нагревательный элемент правого стекла
      F15 (30)
      Ф16 (40) Левый стеклянный нагревательный элемент
      Ф17 (30) Резерв
      Ф18 Резерв
      F19 (10) Блок управления АБС
      F20 (15) Звуковой сигнал
      Ф21 (20) Дополнительный обогреватель
      F22 (10) Блок управления усилителем руля
      Ф23 (30) Насос омывателя фар
      F24 (15) Резерв
      F25 (10) Катушка реле обогрева лобового стекла
      F26 (10) Автоматическая коробка передач
      F27 (10)
      F28 (10) Резерв
      F29 (10) Отдельная система климат-контроля
      F30 (3) Блок управления двигателем, блок управления АКПП
      Ф31 (10) Система зарядки аккумулятора
      Ф32 (10) Блок управления АКПП, датчик положения селектора
      Ф33 (10) Подогрев датчиков концентрации кислорода
      Ф34 (10) Форсунки, катушка зажигания
      Ф35 (10)
      Ф36 (10) Блок управления двигателем
      Таблица предохранителей. Замена предохранителей и реле” cellspacing=”1″ cellpadding=”1″ border=”1″>
      Обозначение Имя Коммутируемые цепи
      R1 (не используется)
      Р2 Реле звукового сигнала Звуковой сигнал
      R3 (не используется)
      R4 (не используется)
      R5 (не используется)
      Р6 Главное реле Система управления двигателем
      Р7 Реле обогрева лобового стекла Элементы обогрева ветрового стекла
      Р8 Реле зажигания Блок управления электрооборудованием, блок управления отоплением, вентиляцией и кондиционированием воздуха, катушка реле топливного насоса, катушка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
      Р9 Реле омывателя фар Электродвигатель насоса омывателя фар
      Р10 Реле вентилятора отопителя Двигатель вентилятора отопителя
      Р11 Реле компрессора кондиционера Муфта компрессора кондиционера
      R12 (не используется)
      Р13 Реле стартера Тяговое реле стартера
      Р14 Реле вентилятора системы охлаждения Двигатель вентилятора

      Монтажный блок в кабине

      Блок монтажный в автомобиле:
      F100-F143 – автоматические выключатели; R15 – не используется; R19 – реле топливного насоса

      Таблица предохранителей. Замена предохранителей и реле” cellspacing=”1″ cellpadding=”1″ border=”1″>
      Обозначение предохранителя (номинальный ток, А) Защищенные элементы
      F100 (10) Питание блока управления от замка зажигания
      Ф101 (20) Переключатель регулировки сиденья водителя
      F102 (10) Блок управления отоплением, вентиляцией и кондиционированием воздуха, подрулевые переключатели, блок управления центральным замком, CD-чейнджер
      F103 (10) Блок управления освещением
      F104 (10) Абажуры для салона, система энергосбережения
      Ф105 (25) Обогрев заднего стекла
      Ф106 Резерв
      F107 (10) Питание комбинации приборов от аккумуляторной батареи, диагностический разъем
      F108 (7,5) Головное устройство воспроизведения звука, навигационная система
      Ф109 (20) Прикуриватель, электрическая розетка под подлокотником передних сидений
      F110 (10) Резерв
      F111 (15) Топливный насос
      F112 (15) Питание аудиосистемы от аккумуляторной батареи
      F113 (10) Резерв
      F114 (10) Питание комбинации приборов от генератора, иммобилайзера
      F115 (7,5) Блок управления освещением
      Ф116 (20) Противотуманные фары, противотуманные фары в задних фонарях
      Ф117 (7,5) Освещение номерного знака
      F118 (20) Блок управления задней левой двери
      Ф119 (15) Электрическая розетка в багажном отделении универсала
      F120 (20) Блок управления задней правой дверью
      F121 (20) Нагревательный элемент для передних сидений
      F122 (10) Блок управления подушками безопасности, контрольная лампа отключения подушки безопасности пассажира
      F123 (7,5) Элементы обогрева наружных зеркал заднего вида
      F124 (7,5) Лампа габаритного света в блоке левой фары, лампа габаритного света в левом заднем фонаре
      F125 (7,5) Лампа габаритного света в правой фаре, лампа габаритного света в правом заднем фонаре
      F126 (20) Система пассивного управления замками с ключом
      Ф127 (25) Двигатели стеклоподъемников
      Ф128 Резерв
      Ф129 (20) Электродвигатель стеклоочистителя
      Ф130 Резерв
      F131 (15) Электродвигатель стеклоочистителя задней двери
      F132 (15) Тормозные сигналы
      Ф133 (25) Реле центрального замка, привод замка передней правой двери
      F134 (20) Блок управления центральным замком, привод замка левой передней двери
      F135 (20) Резерв
      F136 (15) Насос омывателя ветрового и заднего стекла, нагревательные элементы форсунок омывателя ветрового стекла
      F137 (10) Наружные зеркала с электроприводом складывания, сигнальная лампа
      F138 (10) ECM, датчик положения педали акселератора
      Ф139 (10) Лампа дальнего света правой фары
      F140 (10) Лампа дальнего света, левая фара
      Ф141 (10) Фонарь заднего хода, электрические зеркала заднего вида
      Ф142 (15) Лампа ближнего света, правая фара
      Ф143 (15) Лампа ближнего света, левая фара

      ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

      Выполняем работы при выходе из строя предохранителей и реле.
      При снятии предохранителей и реле обязательно отсоединяйте клемму провода от отрицательной клеммы аккумуляторной батареи.
      Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

      … нажатие на пластиковую защелку…

      … Снимите крышку монтажного блока.
      На обратной стороне крышки прикреплен пинцет для удаления предохранителей и показана схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель идентифицируется по перегоревшей перемычке.

      Извлекаем предохранитель пинцетом.
      Замените перегоревший предохранитель на новый.
      Вручную снимите большой предохранитель с блока.

      Снимаем реле с блока вручную…

      … и заменяем на новое.
      Новое реле или предохранитель следует устанавливать взамен вышедшего из строя только после выявления и устранения причины неисправности. Разрешается использовать только стандартные предохранители с определенным номинальным током (номинальный ток предохранителя указан на корпусе предохранителя).
      Установите на место крышку монтажного блока.
      Для замены предохранителей и реле в монтажном блоке в салоне, под бардачком…

      … повернуть две защелки против часовой стрелки…

      … и сдвинув монтажный блок на себя, опустите его.

      Пинцетом извлеките перегоревший предохранитель из монтажного блока в моторном отсеке.
      Снимаем реле с блока руками.
      Заменить предохранитель и реле на новые. Устанавливаем монтажный блок на место.

      Большинство цепей питания электрооборудования автомобиля Форд Фокус защищены предохранителями. Мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне под панелью приборов с правой стороны и в моторном отсеке рядом с аккумуляторной батареей.
      Блоки предохранителей на Форд Фокус 2 и 2 рестайлинг разные и соответственно у каждого из них будет свое фото с расположением установленных в них предохранителей, их номиналом и назначением.

      Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

      Большинство предохранителей установлены в салонном блоке предохранителей и реле (рис. 1), расположенном под панелью приборов с правой стороны . Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указаны в табл. один.

      Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Ford focus 2

      * При наличии.

      Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке Ford focus 2

      Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в моторном отсеке (рис. 2), крышка монтажного блока снята). В таблице 2 указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

      Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в моторном отсеке Ford focus 2

      * При наличии.

      1. Для доступа к предохранителям и реле монтажного блока, расположенного в салоне, отверните два винта крепления под приборной панелью справа…

      2.… и сдвиньте монтажный блок вниз.

      3. Для удобства работы с блоком его кожух можно удлинить, переставив выступы кожуха в пазы опорных кронштейнов.

      4. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее. При поиске неисправности смотрите на указанные в табл. 10.1 цепи, которые защищает этот предохранитель.

      Предупреждение
      Не заменяйте предохранители перемычками или предохранителями другой силы тока или самодельными перемычками, так как это может привести к повреждению электроприборов и даже к возгоранию.

      5. С помощью специального пластикового пинцета извлеките сменный предохранитель.

      6. Так выглядит перегоревший предохранитель (перегорела и размыкалась перемычка, показанная стрелкой внутри держателя). Используйте запасной предохранитель того же номинала (и цвета) для замены предохранителя.

      7. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, потяните рычаг на задней части блока и поднимите крышку.

      На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, имеется схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним имеются пазы 2 для крепления запасных предохранителей.

      8. Если требуется замена, снимите предохранитель (реле), покачивая его из стороны в сторону.
      9. Установите детали в порядке, обратном снятию.

      Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

      Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно показанный на рисунке ниже. ..

      На любой автомобиль, периодически возникают различные поломки и проблемы с электрооборудованием, и для их устранения в первую очередь необходимо проверить наличие возможных обрывов и повреждений в электрической цепи. 2, как и в любой машине, нужно сначала проверить, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а заменить их дело достаточно простое.

      Важно! При замене предохранителя на Форд Фокус 2 нужно учитывать не только его цвет, но и номинал.

      [Скрыть]

      Расположение и схема подключения

      На Форд Фокус 2 предохранители расположены в двух блоках. Один в салоне под бардачком, а другой под капотом. Для замены любого предохранителя конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет никаких затруднений.

      Блок-схема капота

      Ампер Назначение предохранителей
      1 40 Вентилятор охлаждения двигателя
      2 80 Рулевое управление
      3 60 ЭБП № 1
      4 60 ЭБП № 1
      5 80 Дополнительный обогреватель
      6 60 Свечи накаливания (только для автомобилей с дизельными двигателями)
      7 30 Антиблокировочная система тормозов, насос динамической устойчивости
      8 20 Антиблокировочная система тормозов, клапаны системы динамической стабилизации
      9 20 Блок управления двигателем
      10 30 Вентилятор Climatronic
      11 20 Выключатель стартера и другие устройства
      12 40 Электрическое реле зажигания
      13 20 Обмотка стартера
      14 40 Обогрев правого переднего стекла
      15 30 Реле вентилятора
      16 40 Обогрев левой стороны переднего стекла
      17 30 Складная крыша
      18 30 Усилитель
      19 10 Система АБС
      20 15 Звуковой сигнал
      21 20 Дополнительный обогреватель
      22 10 Усилитель руля
      23 30Система омывателя фар
      24 15 Дополнительный отопитель (для дизельных двигателей)
      25 10 Зажигание
      26 15 АКП
      27 10 Муфта кондиционера – компрессор
      28 10 (только для автомобилей с дизельным двигателем)
      29 10 Климатроник раздельный
      30 30 АКП
      31 10 Зарядка аккумулятора
      32 10 АКП
      33 10 Датчики кислорода (только для автомобилей с двигателями, работающими на бензине)
      34 10 Клапан воздушного охлаждения (для дизельных двигателей)

      Блок-схема расположенная в кабине

      Ампер Назначение предохранителей
      100 10 Электрические модули
      101 20 Люк, складная крыша, органы управления сиденьем
      102 10 Обогреватель, рулевое колесо, фильтр, дистанционное управление
      103 10 Блок управления аккумулятором для наружного освещения
      104 10 Экономия электроэнергии
      105 25 Обогрев заднего стекла
      106 20 Управление без ключа
      107 10 Питание приборов от аккумулятора, бортовая диагностика
      108 7,5 Аудиосистема и навигация
      109 20 Прикуриватель, электрическая розетка
      110 10 Выключатель дневного наружного освещения
      111 15 Бензонасос
      112 15 Аудиосистема (с питанием от батареи)
      113 10 Боковые фонари
      114 10 Иммобилайзер
      115 7,5 Внешний свет от генератора
      116 20 Противотуманные фары
      117 7,5 Освещение номерного знака автомобиля
      118 20 Электрооборудование задней левой двери
      119 15 Блок питания багажного отделения
      119 25 Электропитание багажного отсека (автомобили с системой прицепа)
      120 20 Электрооборудование задней правой двери
      121 20 передний
      122 10 Подушки безопасности
      123 7,5 Зеркала с электрообогревом
      124 7,5 Размеры, ножки (левая сторона)
      125 7,5 Размеры, ножки (правая сторона)
      126 20 Управление без ключа
      127 25 Электрические стеклоподъемники
      128 Не применяется
      129 20 Очиститель переднего стекла
      130 Не применяется
      131 15 Стеклоочиститель заднего стекла
      132 25 Ножки
      133 20 Системный замок
      134 20 Централизованное запирание замков
      135 20 Подсветка при движении в дневное время
      136 15 Насос стеклоомывателя
      137 10 Аварийное питание
      138 10 Управление двигателем, акселератор, автоматическая коробка передач
      139 10 Левый дальний свет
      140 10 Правый дальний свет
      141 10 Фонарь заднего хода
      142 15 Левый ближний свет
      143 15 Правый ближний свет

      Процесс снятия и замены

      Замена предохранителя — простой процесс, требующий небольших инструментов.

      Что вам понадобится

      • пинцет;
      • плоская отвертка
      • ;
      • новый предохранитель.

      В моторном отсеке


      Для того, чтобы получить доступ к предохранителям, расположенным в моторном отсеке Форд Фокус 2, необходимо открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшую пластиковую коробочку черного цвета.


      Вы можете открыть его с помощью обычной плоской отвертки; вам просто нужно привести в порядок крышку.


      Также обратите внимание, что на обратной стороне крышки есть схема предохранителей и пинцет, которым производится замена. Он понадобится вам, когда вам нужно будет поменять предохранители в ящике под бардачком.

      Под бардачком


      Второй блок под бардачком на Форд Фокус 2 тоже находится в удобном месте, и для доступа к нему нужно потянуть вниз, чтобы снять защитную полку.


      Повернув замки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, а для замены предохранителей понадобится тот, что в моторном отсеке.

      При замене предохранителя в Форд Фокус 2 первым делом нужно узнать его номинал, так как при его превышении он перегорит и цепь разомкнется.

      Если вы решили провести рестайлинг своего автомобиля, затронувший электросхему, то предусмотрены бесплатные разъемы.

      Форд Фокус 2 – одна из самых популярных иномарок, выпускаемых в России. Этот автомобиль очень надежен и соответствует всем международным стандартам. Но, несмотря на это, рано или поздно у владельцев Фокусов возникают проблемы с электрооборудованием. Особенно это касается новых владельцев подержанных автомобилей. Самым первым признаком проблем с электроприборами является выход из строя предохранителей (ПП) или прерывающих элементов (реле).

      Предохранители, которые применяются в Форд Фокус 2, называются “ножевыми” предохранителями, они плоские, среднего размера, штекерные, то есть состоят из двух штекерных контактов с плавкой перемычкой в ​​пластиковом корпусе разного цвета. Сверху на корпусе выбит номинал – сила тока, при превышении которой деталь сгорает (плавится перемычка). Основная функция – размыкание электрической цепи для предотвращения повреждения электрооборудования и возможного возгорания автомобиля. Для наиболее мощных потребителей тока реле выполняют защитную роль.

      Вообще по стандарту предохранители бывают 17 цветов, при этом оттенки могут различаться. Для Ford Focus для маркировки этих деталей используются следующие цвета:

      Расположение разъемов, реле и предохранителей отличается в автомобилях 2005-2007 годов выпуска (номер детали начинается с 37), а также 2007 года и после рестайлинга 2008 года. до окончания производства этой модели в 2010 году (нумерация начинается со 100).

      В пострестайлинговых Фокусах, выпускаемых в РФ, предусмотрено четыре варианта расположения предохранительных элементов и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой модели агрегат, производится по последним буквам серийного номера. Например, 7М5Т-14А073-ДГ относится к модификации Д.

      Расположение

      Под капотом, если стоять лицом к двигателю, то справа сбоку находятся РР и реле силового агрегата и других узлов, расположенных в моторном отсеке (сильнотоковых). В салоне – предохранители и прерывающие элементы монтажного блока (слаботочные) расположены под бардачком. Сборка крепится к корпусу двумя защелками с поворотным механизмом. Обтянут обивкой, удерживается двумя пуговицами.

      Работа с подкапотным блоком предохранителей

      1. Поднимаем капот.
      2. Открываем крышку. Это можно сделать, потянув за рычажок на задней стороне корпуса печатной платы. Не работает? Возьмите среднюю плоскую отвертку и вставьте ее в замок крышки. Слегка наклоните отвертку, и крышка поднимется. Мы удаляем его.
      3. На внутренней стороне крышки есть специальный пинцет, закрепленный в пазах. Им очень удобно снимать предохранители. Использование плоскогубцев может привести к повреждению корпуса при слишком сильном сжатии. Обратите внимание, что пинцет находится только в коробке возле блока питания. На крышке также есть слоты для запасных предохранителей и должно быть схематичное графическое изображение расположения предохранителей и реле.
      4. Проверяем схему и пинцетом извлекаем сгоревший элемент, после чего вставляем новый.
      5. Проверяем работу прибора и закрываем коробку, предварительно поместив пинцет в гнездо.

      Работа с блоком предохранителей салона


      Наиболее частые проблемы с электрикой:

      Кондиционер не включается.

      1. Этот блок в FordFocus 2 включается только при температуре окружающего воздуха не ниже +5. В первую очередь убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления, и отключающий элемент муфты компрессора кондиционера переключается.
      2. Если при включении кондиционера слышен щелчок включения сцепления и двигатель не увеличивает обороты, то необходимо убедиться, что шкив вала компрессора вращается.
      3. Если шкив неподвижен, откройте блок возле двигателя, посмотрите предохранитель F27 (10А) на крышке и проверьте его состояние. Этот РР отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса разный, в зависимости от года выпуска Форд Фокус 2 и варианта сборки предохранителя.
      4. Если замена предохранителя не требуется, то проверьте F35 (10 А), который отвечает за подачу питания на реле компрессора кондиционера.
      5. Если здесь все в порядке, уточним где оно находится и продиагностируем реле компрессора. Убедиться в исправности этого элемента можно только заменив его.
      6. Последний вариант – убедиться в целостности шлангов и проводки, особенно проводов, идущих к муфте, где чаще всего происходит обрыв.

      Пропал гудок (гудок)

      1. Проверить F20 (15 А) в сборке под капотом.
      2. Если он исправен, вы должны попробовать гудок. Для этого снимите решетку радиатора и подключите ее к контактам сирены 12 В. Проще всего это сделать от аккумулятора. Нет звука – замена.
      3. Если клаксон работает, то обрыв проводки или необходимо почистить контакты клаксона на руле.

      Блок питания приборной панели


      Пропадает обогрев заднего стекла

      1. Чаще всего возможен обрыв нити накала на стекле. Внимательно осмотрите и при необходимости заделайте разрыв клеем и серебром или, в крайнем случае, замените нити.
      2. Проверка F52 (25А). Расположение: блок ПП в салоне.
      3. Прозваниваем проводку, чистим контакты выключателя.

      Важно! Если при замене предохранителя он снова быстро перегорает, следует прозвонить всю цепь питания данного устройства.

      Самый простой и распространенный способ проверки предохранителей — их замена. Неисправные предохранители иногда визуально не отличаются от исправных, их даже можно прозвонить тестером.

      Архив новостей | Сентябрь 2013 г.

      Перейти к основному содержанию

      TechRadar поддерживается своей аудиторией. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот почему вы можете доверять нам.

      сентябрь 2013 г.

      Фильтр

      • Год 20222021202020120172016201520142013201220112010200200720062005200019951990
      • Месяц ЯнварьФевральМартАпрельМайИюньИюльАвгустСентябрьОктябрьНоябрьДекабрь

      Перейти

      493 статьи

      • 30 сентября
        • Xi3 Piston PC поступит в продажу с консолями следующего поколения 29 ноября, поддерживает SteamOS
        • Facebook Graph Search теперь позволяет пользователям искать по сообщениям, обновлениям статуса
        • Xbox One Kinect может понимать два голоса одновременно, читать по губам в темноте
        • HTC One Max может появиться 17 октября
        • Согласно последней утечке, iPad 5 по-прежнему тоньше, легче и меньше, чем iPad 4
        • Lumia 929 может скоро прибыть в США с не совсем загадочным планшетом на буксире
        • Первый! Samsung защищается от «крысиной гонки» золотых телефонов с Apple
        • Последнее приложение Gmail для Android предполагает, что мобильная реклама уже в пути
        • Классная история, Нокия! В сеть просочилось новое фото-приложение Storyteller для Windows-устройств
        • BBC iPlayer Radio для Android и iOS добавляет загрузку подкастов
        • Sony Xperia Z1 Mini раскрывает свои цвета в последней утечке
        • 10 лучших приложений для GALAXY S4 и Note 8. 0 для любителей ужасов
        • Samsung GALAXY S4 Active — 10 вещей, которые вам нужно знать
        • Evernote объединяется с Salesforce для совместной работы
        • Как Gracenote берет под контроль ваш телевизор
        • iPhone 5S и 5C теперь могут подключаться к 4G от O2
        • Intel ищет партнеров для Samsung, Amazon и кого угодно, чтобы сэкономить на телевизионных планах
        • Маленькое чудо: оцениваем Samsung GALAXY S4 mini
        • Cellular Network подтверждает выпуск Android 4.3 для Galaxy S4 и Galaxy S3 в октябре
        • Watch Dogs — это технологический «звоночек для пробуждения», говорит директор
        • Модернизированные жесткие диски Western Digital My Book емкостью до 4 ТБ
        • Великобритания расправляется с хакерами, запустив новое подразделение киберзащиты
        • Apple обходит Coca-Cola и становится лучшим мировым брендом
        • Резервное копирование и аварийное восстановление: почему важно иметь план
        • Почему брандмауэр имеет решающее значение для безопасности вашего бизнеса
      • 29 сентября
        • Есть приложение для этого? 9 самых странных приложений в мире сегодня
        • Последний джем BlackBerry выливается в финансовую грозу
      • 28 сентября
        • Слухи об Apple: как отличить правду от вымысла
        • Почему Intel Bay Trail — это следующий большой шаг в области мобильных вычислений
        • Steam делает хет-трик, FIFA 14 начинает об этом
        • Microsoft ловко устанавливает лимит роуминга для приложений Windows 8 и 8. 1 на 81
      • 27 сентября
        • Золотой iPad mini 2 всплывает как слова о двойной оперативной памяти
        • Apple, возможно, придется соответствовать, когда дело доходит до ее зарядных устройств
        • Sony SmartWatch 2 прибывает в Европу, чтобы конкурировать с Samsung Galaxy Gear
        • Реальная цена BT Sport? Прекрасное повышение цен для пользователей BT Broadband
        • Международный HTC One сейчас получает Android 4.3
        • Apple, как сообщается, зацепила главного дизайнера Nike, перепрыгивает ли он с кроссовок на iWatch?
        • Показан Steam Controller, своего рода сумасшедший Steam-геймпад от Valve
        • Почему я так люблю массивные телефоны?
        • Классическое выступление Стива Джобса, использованное для признания недействительным собственного патента Apple
        • Как оптимизировать локальную и глобальную сеть в малом бизнесе
        • Facebook Live «позволяет понять, насколько сильна фан-база»
        • Технология: сколько лет слишком старо?
        • Предложения недели от TechRadar: сэкономьте 33% на внешнем жестком диске емкостью 2 ТБ
        • Полный Steam впереди для Valve, поскольку Microsoft представляет новые планшеты
        • Google в 15 лет: от гаража до стекла
        • Xbox One поможет вам встать с дивана с помощью Xbox Fitness
        • Сообщается, что Microsoft демонстрирует облачную потоковую передачу Halo 4 на Windows Phone и ПК
        • Супер HD для всех! Netflix добавляет потоки самого высокого качества для каждого подписчика
      • 26 сентября
        • Правительство продолжает тенденцию «обвинять Google во всем» с помощью пиратской тирады
        • Подписать мою электронную книгу? Apple может сделать автографы цифровыми благодаря новому патенту
        • Отмечая свое 15-летие, Google переделывает поиск, приложение для iOS и многое другое.
        • Обратите внимание: Evernote переходит в мир сканеров, стилусов и носков
        • 8 приложений, которые научат вас играть на фортепиано
        • BBC очищает загрузки iPlayer, поскольку настольная платформа получает обновление
        • Как реализовать Hyperloop? Краудфандинговая поддержка — это начало
        • Если бы iPhone был компанией, он все равно превзошел бы Google и Microsoft по продажам.
        • Apple устраняет ошибку обхода блокировки экрана в iOS 7.0.2
        • Samsung Galaxy Note 3: где его взять?
        • Почему Valve хочет, чтобы Steam стал игровым Android
        • Подсказка игрового контроллера Steam Machines сбивает надежды на Half-Life 3
        • Samsung не будет использовать сканер отпечатков пальцев на Galaxy S5 или Galaxy Note 3 Active
        • Депутаты снова запретили широкополосный доступ в сельскую местность
        • Дата выпуска BlackBerry Z30 — 27 сентября, объявлена ​​цена
        • Grand Theft Auto V Online позволит вам покупать внутриигровые вещи за реальные деньги
        • iOS 7 достигает высокой отметки загрузки, но вызывает ли она укачивание у пользователей?
      • 25 сентября
        • Здесь нет секретов: Nvidia заявляет о себе как о партнере SteamOS
        • Могут ли 12 дюймов стать лучшим вариантом для большого iPad от Apple?
        • «Тестер» HTC One Max показал потенциальные новые функции камеры
        • AMD демонстрирует свой графический процессор нового поколения Radeon R9 290X
        • В случае чрезвычайной ситуации. .. подпишитесь на оповещения Twitter
        • Surface «Mini» может не поднять свою меньшую раму до начала следующего года
        • Мероприятие Nokia назначено на 22 октября в Абу-Даби, Lumia 1520, вероятно, появится
        • Dell отказывается от Windows RT с прекращением продаж XPS 10?
        • Спустя более года после запуска Apple Maps отправляет водителей на взлетно-посадочную полосу аэропорта
        • Valve снимает крышку с Steam Machines, своей аппаратной бета-программы для Steam Box
        • Microsoft готовит 7,5-дюймовый планшет Surface для конкуренции с iPad mini?
        • 55-дюймовый изогнутый OLED-телевизор LG поступил в продажу за 8 тысяч фунтов стерлингов
        • SteamOS: что вам нужно знать
        • Является ли BlackBerry Kopi бюджетным устройством, которого так не хватало?
        • Что особенного в Windows 8.1 для Surface 2
        • Линейка Samsung Galaxy F может узурпировать Galaxy S4 и компанию.
        • Таинственная история о выплате Элопа 25 миллионов долларов Nokia
        • Samsung сообщает, что собирается представить телефон с изогнутым дисплеем
        • Джон Льюис подсластил сделку по Surface 2 двухлетней гарантией
        • Amazon поджигает Мохито с новым обновлением Fire OS 3. 0
        • Amazon представляет новую линейку Kindle Fire HDX
        • Представлены новые приставки Roku, в которых Roku 3 лидирует в потоковом вещании
        • Amazon представляет более дешевый новый 7-дюймовый Kindle Fire HD
        • Новый закон позволяет несовершеннолетним «удалять» смущающие онлайн-фотографии и посты
      • 24 сентября
        • Nook Simple Touch GlowLight падает в цене
        • Android, наконец, получает немного любви, поскольку FIFA 14 попадает в магазины мобильных приложений
        • YouTube хочет убрать мусор из комментариев с помощью Google+
        • AMD дразнит новыми инструментами для улучшения разработки игр
        • HTC One готовится к обновлению восьмиъядерного процессора, но для нас это все греки
        • Проблемный случай, вызвавший нехватку поставок HTC One Mini?
        • По словам Google, причиной зависания Gmail 23 сентября стал двойной сбой сети
        • Surface Touch Cover 2: что дальше с обновленным аксессуаром для планшетов от Microsoft?
        • Dell представляет тонкие и прочные ноутбуки Inspiron с процессором Haswell
        • LG и Samsung отложили проблемы с патентами OLED в пользу дисплеев
        • Управление движением в ноутбуках? Прыжок слишком далеко
        • Sky Go добавляет прямые каналы Film4 и E4 в свою линейку
        • Компании медленно переходят с XP, частично в этом виноват BYOD
        • Почему новый графический процессор AMD станет самым быстрым графическим чипом в истории
        • Amazon Cloud Player переходит на системы Sonos
        • BBM для Android и iOS не будет на этой неделе
        • eBay запускает новую схему, позволяющую объединить онлайн-покупки с магазинами на улицах
        • Apple вернула деньги владельцам финального абонемента «Во все тяжкие» в iTunes
      • 23 сентября
        • Обновление прошивки Apple TV 6. 0 снято с перерыва после первоначальной неразберихи
        • Microsoft Surface RT против Surface 2
        • Surface 2 продлевает долгую игру Microsoft с Windows RT — пока
        • Microsoft планирует выпустить Surface 2 с LTE в начале следующего года
        • BlackBerry C-серии ‘Americano’ может сочетать в себе лучшее от Z и Q
        • BlackBerry действительно находит поклонника, соглашается на первоначальное предложение, которое сделает ее частной
        • Valve анонсирует SteamOS, Steam Box все еще готовится к показу на этой неделе
        • TechRadar реагирует: Surface Pro 2 и Surface 2
        • Surface 2: лучше, но будет ли он продаваться?
        • Surface 2 против iPad 4 против нового Asus Transformer Pad
        • Новые планшеты Surface получают док-станцию ​​и крышки для батарей
        • Каждый Hudl помогает: как Tesco стремится стать следующей Amazon
        • Tesco Hudl против Nexus 7 (2013) против Amazon Kindle Fire HD против Kindle Fire
        • Продажи iPhone 5S и 5C достигли 9 миллионов за три дня
        • 10 лучших приложений для обмена сообщениями для GALAXY S4
        • HP и Nvidia объединяются для решения проблем высокопроизводительных вычислений
        • Лучшие приложения для чтения для вашего Samsung GALAXY Note 8. 0
        • Экс-глава iPlayer: Рынок смарт-ТВ не в лучшем состоянии
        • Безопасность как услуга: руководство по аутсорсингу
        • Последняя ошибка iOS 7 позволяет совершать звонки с заблокированного iPhone
        • GALAXY внутри GALAXY: космос на вашем S4
        • 11 моментов, которые определили взлет и падение BlackBerry
        • Насмешка Nokia над iPhone 5C в Твиттере оправдалась
        • Как разработать ERP-систему
        • Зеленые ИТ: как снизить энергопотребление в вашем бизнесе
        • Сканер отпечатков пальцев iPhone TouchID был взломан немецкой группировкой за несколько дней
      • 22 сентября
        • Знаменитый воздухоплаватель Пер Линдстранд воплотил в жизнь интернет-мечту Google Project Loon
        • Project Loon объяснил: могут ли воздушные шары Google объединить мир онлайн?
        • BlackBerry приостанавливает развертывание BBM для iOS и Android из-за утечки
        • Эволюция Shazam: от музыкального маэстро до телетегов
        • Grand Theft Auto? Grand Theft Angry больше похожа
      • 21 сентября
        • Lovefilm для iOS получил интеграцию с AirPlay и IMDb
        • Разработка веб-сайта WordPress: планирование контента и структура
        • «Стримить» на Netflix — у телеканалов еще есть будущее
        • Карты Apple: год спустя
        • Microsoft — последний преступник, борющийся с монополией Google, говорит Балмер
        • GTA дает пять на пути к повсеместному распространению, а Atari и Steam Box смотрят на это
        • По слухам, iPad mini 2, как и iPad 5, будет окрашен в «серый космос».
      • 20 сентября
        • Расставаться тяжело: Samsung стоит за чипом iPhone 5S A7
        • Valve Steam Box может появиться в понедельник, так как обратный отсчет веб-сайта тикает
        • BlackBerry отказывается от потребительского рынка, предупреждая об огромных потерях и увольнениях
        • Обновление Apple TV выходит из-под контроля, приносит iTunes Radio и многое другое на приставку
        • Сообщается, что Apple настаивает на увеличении производства золотых iPhone 5S.
        • PS Vita TV может появиться в США и Европе, но Sony говорит, что время решает все
        • P35K Ultrablade легок на ногах, но обладает мощным ударом
        • У фаната Apple украли iPhone 5S в магазине, и он даже не смог настроить Touch ID
        • 5 вещей, которые Хироши Ямаути из Nintendo дал играм
        • Может ли королева получить 4G?
        • Просмотр телепередач на телефоне и планшете, чтобы получить признание Nielsen
        • Пожалуйста, Эппл, позволь мне купить айфон, чтобы я мог ненавидеть себя
        • Больше всего Балмер сожалел о том, что бросил мобильный телефон.
        • Google предлагает бесплатный бутерброд Quickoffice с 10 ГБ хранилища
        • Предложения недели TechRadar: накопитель USB 3.0 емкостью 1 ТБ за 59 фунтов стерлингов по сравнению со 120 фунтами стерлингов
        • GTA 5 набирает обороты за неделю новостей Apple
        • Dell добавила немного стекла к последним 23- и 27-дюймовым мониторам.
        • Что дальше для Windows RT? Смартфоны, судя по всему.
        • Джони Айв рассказал, что работа над iOS 7 началась только в ноябре
        • Нехватка запасов в день запуска iPhone 5S: сети реагируют
        • Ошибка экрана блокировки iOS 7 делает возможными атаки даже на пользователей iPhone 5S
      • 19 сентября
        • Редмонд становится реальным, признает, что Windows Phone является «дальним третьим» после iOS и Android
        • Microsoft теперь хочет, чтобы ваши iPhone и устройства Android были включены в программу обмена
        • Протяните руку и коснитесь мобильной ОС Ubuntu Touch 17 октября.
        • Google показывает переработанный логотип, который идет в ногу со временем
        • Похоже, iOS 7 превзошла iOS 6 в первый день внедрения
        • Google не будет прикасаться к приложению Waze, пока OFT обсуждает сделку
        • Выйти из строя! iPhone 5S не будет доступен в магазинах O2 в пятницу
        • Sony подтверждает функции камеры PS4 и хочет, чтобы геймеры использовали свои настоящие имена
        • Тим Кук о Nokia: напоминание о том, что происходит, когда вы не внедряете инновации
        • Святые магазины приложений! Пользователи могут получить 102 миллиарда загрузок в этом году
        • HP обновляет линейку планшетов: Slate 7 Plus возглавляет праздничную зарядку
        • HP Envy 17 выходит на рынок вместе с безвентиляторным ультрабуком Haswell
        • Грядет Steam Box: как Linux может спасти компьютерные игры
        • Скачать Adobe Reader
        • iOS 7 и iOS 6: чем они отличаются?
        • Гибкие экраны не гарантируют гибких устройств, говорит E Ink
        • Asus подтверждает новые MeMOFone и PadFone mini
        • Sony выходит на второй экран для PS4, анонсирует приложение для PlayStation
        • iOS 7: чем отличается и чем она лучше для работы?
        • Nikon выпускает первую в мире водонепроницаемую и ударопрочную камеру со сменными объективами
        • Google объединяется с боссом Apple, чтобы запустить компанию по продлению жизни
        • Facebook и Twitter используют выпуск iOS 7 для редизайна приложений для iOS
      • 18 сентября
        • Сообщается, что Apple отправляет внутреннее предупреждение из-за проблем с активацией iOS 7.
        • Хорошие новости, довольные лайками пользователи Facebook: поднятые вверх большие пальцы считаются свободой слова.
        • IE11 Release Preview готов для Windows 7, скорость на 30% выше, чем у конкурентов
        • GTA V разгромила Call of Duty и стала самой успешной игрой в истории Великобритании
        • BBM для Android и iOS запускается в эти выходные
        • Google может уничтожить устаревшие веб-куки с помощью собственного рекламного трекера
        • Первое устройство 4G LTE под собственной торговой маркой Vodafone появилось за океаном
        • Nvidia максимально использует Tegra 4 с собственным планшетом Tegra Note
        • HTC One Max продемонстрировали массовую утечку фотографий
        • Потребовалось 15 презентаций, чтобы убедить Sony использовать x86 на PS4.
        • Как правильно выбрать сервер для вашего интернет-магазина
        • Обзоры iPhone 5S и 5C уже опубликованы. Выиграет ли Apple награду T3 за лучший бренд?
        • BlackBerry Z30 — это 5-дюймовая коммуникационная машина с процессором BB10. 2.
        • Adobe Project Mighty и Project Napoleon оставят след в первой половине 2014 года
      • 17 сентября
        • В пятницу приложение Samsung BBM для Android обрушится на Африку?
        • Mozilla откладывает «возвращение Firefox в темные века» на Windows 8
        • Microsoft раскрывает цену Windows 8.1 для тех, кто не обновляется с W8
        • TVCatchup теперь с дополнительной поддержкой благодаря новой сделке с iPlayer и др.
        • iPhone не остался без внимания, поскольку Apple предлагает старые версии приложений через App Store
        • Instant Video добавляет поддержку AirPlay, но у Amazon может быть более крупная телевизионная рыба, которую нужно поджарить
        • Microsoft наносит новый слой краски на Bing, но будут ли пользователи кусаться?
        • ГАЛАКТИКА вкуса: использование S4 или Note 8.0 на кухне
        • 10 отличных приложений GALAXY S4 и Note 8.0 для любителей театра
        • Видео от А до Я
        • Бессмысленные Google Glass уже покалечили себя от беспокойства
        • Как геймеры возрождают настольные ПК
        • Virgin Media Business нацелена на простоту с помощью услуг 4G
        • Новостная лента и умный мобильный путь к растущим приложениям Facebook
        • Будущее телевидения основано на приложениях, и iPlayer — яркий тому пример, говорит Netflix.
        • Новый Asus PadFone Infinity предлагает Snapdragon 800 среди других изменений
        • Nexus 4 распродан, но Google, как сообщается, не планирует пополнять его запасы
        • Fuji представляет X-A1 и объектив 50–230 мм
      • 16 сентября
        • На случай чрезвычайной ситуации: в Великобритании проходят испытания новой системы текстовых оповещений
        • Valve дразнит открытие Steam Box, утверждает, что Linux — это будущее игр
        • Google покупает Bump не только для передачи данных кулаками
        • Сообщается, что Samsung уже планирует Galaxy Gear 2 с GPS
        • Sailfish OS теперь совместима с Android, Jolla надеется на успех
        • iPad 5 и iPad mini 2 будут представлены на мероприятии Apple 15 октября?
        • По словам основателя, самоубийство консоли Atari позволило PS4 и Xbox процветать
        • Обзор GTA 5: CVG выносит свой вердикт
        • Комплексное решение для всех ваших офисных ИТ-потребностей
        • ПОБЕДИТЬ! 46-дюймовый HD-телевизор Samsung 3D Smart TV
        • Никто не найдет все пасхалки GTA V, говорит арт-директор
        • Планшет Sirius от Nokia — это не шутка, поскольку он снова появляется в утечке тестов
        • Технологии, построившие империю: как Rockstar создавали мир GTA 5
        • Станьте опытным пользователем Android с Samsung GALAXY S4
        • Dell добавляет ноутбуки, страны к сервису PAYG SIM в роуминге
        • «Я научился любить продавцов», — говорит основатель Интернета
        • Топ-10 автомобильных новинок на Франкфуртском автосалоне 2013
        • PS4 на 50% быстрее Xbox One, утверждают разработчики
        • Не повторяйте глупых ошибок Facebook, призывает ключевой сторонник Twitter
        • InFocus представляет массивный 70-дюймовый моноблок с HD-дисплеем
        • Консолидация серверных платформ
        • Как сделать ИТ-инфраструктуру малого бизнеса простой
      • 15 сентября
        • Rockstar недовольна тем, что Amazon доставляет несколько дисков GTA V на четыре дня раньше
        • Почему в релизах Apple больше нет iAlarms и iSurprise?
      • 14 сентября
        • Netflix использует торрент-сайты, чтобы решить, какие сериалы выбрать дальше
        • Почему Sony надеется на эффект Apple со своей Entertainment Network
        • Смотрите распаковку Watch Dogs, когда вы смотрите, как собаки трахаются в GTA 5
        • Пункт назначения повсюду: TomTom намечает будущее для GPS
        • Отчет: Microsoft подготовила телефон Surface на случай провала Nokia Lumias
        • Microsoft стреляет колкостью iPhone и угадайте, что? Это на самом деле смешно
        • Социальные сети для бизнеса: что они могут сделать для вас?
        • Исправление проблем с камерой HTC One, появившихся с обновлением Android 4. 3
        • Самые горячие обзоры этой недели на TechRadar
        • IDF 2013: основные моменты конференции
      • 13 сентября
        • Если бы только: Android-телефон Nokia, как сообщается, тестировался до выкупа Microsoft
        • Настольный ПК Asus M70 с NFC отлично работает с телефонами Android
        • Был там, сделал это: Dell исключает возвращение к смартфонам
        • Председатель Google не будет «выносить приговор» правительственному шпионажу
        • Дебют Nexus 5, Android KitKat 14 октября звучит мило, но требует крошки соли
        • Финал чемпионата мира по футболу в следующем году будет сниматься и транслироваться в формате 4K
        • Сканер отпечатков пальцев HTC One Max замечен в миллионный раз
        • Онлайн-заказы на iPhone 5S начнутся в 00:01 по тихоокеанскому времени 20 сентября.
        • Intel демонстрирует автоматический, интеллектуальный и динамичный разгон
        • Забудьте об умных часах — носимые технологии уходят в прошлое
        • DDR4 реальна, но не стоит ждать ее, затаив дыхание
        • Планшеты вытеснят ПК с ржавого трона в течение двух лет
        • Microsoft запускает Ventures Accelerator, чтобы стимулировать успех стартапов
        • Apple готовит двойной запуск iPhone
        • Предложения недели от TechRadar: скидка 38 % на Wi-Fi-принтер Epson XP-305
        • Microsoft предлагает программу обмена iPad и предлагает «обновить» до Surface
        • Apple iPhone 5S против Apple iPhone 5
      • 12 сентября
        • Новое обновление Mac OS X 10. 8.5 исправляет ошибки Mail, Wi-Fi и заставки
        • Твиттер файлы для IPO, чирикает объявление в твите
        • Samsung может оснастить свои телевизоры ОС Tizen уже в следующем году
        • Twitter Music получает приложение Spotify, возможно, то, чем оно должно было быть все время
        • Windows Phone 8.1 Siri-подобная «Cortana» берет пример с сексуального Halo A.I.
        • Вероятно, Nexus 5 щеголяет собранным кадром на новых снимках FCC
        • Sony сдерживает запасы PS4 в ожидании безумия во время запуска
        • Apple погружается в возможности нового чипа M7, но может быть еще больше
        • Chromebook 14 от HP предлагает вам HD-дисплей и Haswell за 249 фунтов стерлингов.
        • Dell получила одобрение на переход в частную собственность, не отказываясь от ПК
        • По слухам, планшет Windows RT от Nokia обретает форму в четком рендере
        • Huddle представляет Connected Desktop для безопасной совместной работы
        • Каждая четвертая загрузка в Великобритании — пиратский контент
        • Nokia Lumia 1020 подтверждена на сентябрь
        • Новый Walkman от Sony переживает кризис идентичности
        • Контроль качества: почему мы должны использовать 4K Blu-ray, а не отказываться от него
        • Генеральный директор Ford: беспилотные автомобили еще далеко не готовы
        • Intel демонстрирует микроархитектуру Broadwell Intel Core следующего поколения
        • Intel возлагает надежды на ноутбуки-трансформеры, которые оживят продажи ПК
        • 4K Blu-ray — это мертвая технологическая ходьба
        • Первые в мире полностью оптоволоконные кабели Thunderbolt появятся «в ближайшие недели»
        • Touch ID от Apple: действительно полезный или мимолетный трюк?
        • Intel демонстрирует экспериментальный разгон SSD
        • Touch ID отпечатков пальцев iPhone 5S — раскрыты подробности
        • Монстр Nokia Lumia 1520 выйдет в сентябре
        • Диски Blu-ray 4K следующего поколения выпущены производителем до официального анонса
        • Apple указывает на проблемы конфиденциальности iPhone 5S Touch ID и недостатки
        • Марк Цукерберг о том, как правительство справилось со скандалом с АНБ: «Я думаю, что они все испортили»
      • 11 сентября
        • Клиенты O2 ждут 4G на iPhone 5S и iPhone 5C
        • Kindle Fire HD 2 может показать свою пышную заднюю часть с пуговицами на новых фотографиях
        • Yahoo достигает 800 миллионов активных пользователей в месяц, что на 20% больше, чем у Майера.
        • Генеральный директор Motorola намекает на возвращение планшетов и других форм-факторов, вдохновленных Moto X
        • Google подключает Intel Haswell к трем новым Chromebook и Chromebox
        • Утечка Windows Phone 8.1 намекает на центр уведомлений, инструмент выбора нескольких плиток
        • Инновации — это одно, а как насчет открытости Apple?
        • Sony Tap 11 будет оснащен псевдочипом Intel Haswell мощностью 6 Вт
        • Три названия 46 городов в очереди на внедрение 4G LTE к концу 2014 г.
        • Новый процессор Intel Atom для планшетов: как он работает
        • Intel представляет новые процессоры Atom, но смогут ли они выйти на рынок планшетов?
        • Sharp представляет новые принтеры MX с браузером и Wi-Fi
        • Asus PadFone Infinity поступит в продажу 17 сентября
        • Нет войны форматов, поскольку диски 4K Blu-ray становятся все ближе
        • Инновации вернулись в Apple, и пришло кровавое время
        • QuickBooks 2014 открывает новую главу в бухгалтерском программном обеспечении
        • 7 вещей, которые вы ненавидите в iPhone 5S
        • 7 вещей, которые вам понравятся в iPhone 5S
        • Touch ID: ваш палец — ключ к будущему?
        • Google противостоит музыке из-за слежения за просмотром улиц
        • Переиздание фильма «Русалочка» просит вас принести iPad
        • Немного меньше конфиденциальности стоит немного большей безопасности, говорит основатель Интернета
        • Adobe Target помогает маркетологам ориентироваться на смартфоны и планшеты
        • 10 приложений для перезарядки вашего iPhone 5S
        • Новейшие ноутбуки Lenovo переходят на Haswell, лучшую батарею
        • Предполагаемые гламурные снимки iPad 5 появляются в день запуска iPhone 5S и 5C
      • 10 сентября
        • Intel погружается в носимые устройства, планшеты стоимостью менее 100 долларов и 22-нанометровые телефоны
        • Apple заявляет, что разработчики приложений не получат доступ к датчику отпечатков пальцев iPhone 5S
        • AppleCare+ для iPhone и iPod поступит в продажу в Великобритании, в США повышены сборы за случайный ущерб
        • Apple iPhone 5C против Apple iPhone 5
        • Откажитесь от бесплатного iPhone 4S и получите вместо него iPhone 5C
        • iPhone 5S против HTC One против Samsung Galaxy S4 против LG G2
        • iPhone 5S и 5C будут работать с 4G от O2
        • Apple делает приложения iWork бесплатными на всех «новых» устройствах iOS
        • Презентация iPhone от Apple в прямом эфире
        • Видео презентации Apple iPhone
        • Сэр Джеймс Дайсон обвиняет Samsung в «циничном грабеже» пылесосов
        • Извини, Shazam: Google Glass только что украли твой лучший трюк
        • «Уход от Apple помог ей стать лучше», — говорит основатель Atari.
        • 10 вещей, которые вы не знали о Moto X
        • Новые башни ThinkServer от Lenovo хотят, чтобы их видели, но не слышали
        • ПОБЕДИТЬ! Жесткий диск G-Technology G-RAID стоимостью 299 фунтов стерлингов
        • EE запускает промежуточные обновления как раз вовремя для некоторых новых iPhone
        • Microsoft бросает разработчикам кость в форме Windows 8.1 RTM в последнем повороте на 180 градусов
        • Насколько изменится мой новый iPhone через год?
        • PayPal Beacon для автоматических мобильных платежей без помощи рук
        • Virgin Media запустит приложение Netflix для приставок TiVo
        • Olympus представляет новое поколение камер OM-D
      • 9 сентября
        • Samsung укрепляет свое лидерство в использовании Интернета среди устройств по сравнению с Apple
        • PS4 не будет большой популярностью в Японии до 2014 года, так как Sony откладывает выпуск на родине.
        • Неизбежный имперский марш против рекламы в Instagram идет полным ходом
        • Дисплей Sony Xperia Z1 Mini стал меньше на несколько десятых дюйма.
        • Посты в Facebook в утренних новостях? Это происходит
        • Yahoo, как Microsoft и Google, судится с федералами за большую прозрачность
        • Почему 8-дюймовые планшеты — самые привлекательные устройства с Windows 8
        • Как игровые технологии ускоряют науку
        • Beats boss: потоковая библиотека Daisy станет конкурентом Spotify
        • Samsung GALAXY S4 Active — готов принять вызов
        • Opera утверждает, что Coast — это «браузер, который должен был поставляться с iPad»
        • Vodafone предлагает всем 4 ГБ бесплатных данных 4G
        • Xbox Music выходит на iOS и Android, бесплатная онлайн-трансляция для всех
        • В Формуле E появилась ангельская беспроводная зарядка для гоночных автомобилей Halo
        • Футбольный фокус на Samsung GALAXY S4
        • 10 лучших вариантов использования Multi Window на GALAXY S4 и Note 8.0
        • Доступны новые домены верхнего уровня, но некоторые вызывают споры
        • Sony PlayStation Vita TV прибывает, чтобы конкурировать с Apple TV и Ouya
        • Новая PS Vita: меньше габаритов, больше цвета
        • Утечка панели управления бета-версии Xbox One показывает многозадачность
        • Как настроить почтовый сервер
        • Получите максимум от телеконференций: наше руководство
      • 8 сентября
        • Nissan выпускает автомобильные часы Nismo Watch
        • Но хотим ли мы, чтобы наш Xbox One был на планшете?
        • 77-дюймовый изогнутый OLED-телевизор LG украсил выставку IFA 2013
        • Считаете Android KitKat плохим? Выявлены 10 худших технологических врезок
        • Первый акт бизнеса Microsoft в качестве владельца Nokia? Снизить цену Lumia 1020
        • Кто показывает Android KitKat пальцем?
      • 7 сентября
        • Глава Twitter в Великобритании ушел в отставку после спора о троллинге
        • Google теперь шифрует данные, чтобы сдерживать шпионов АНБ
        • Самые горячие обзоры этой недели на TechRadar
      • 6 сентября
        • Умные часы Galaxy Gear, как сообщается, являются первыми из многих моделей и ценовых категорий.
        • Ожидается, что новый Apple TV не будет представлен на мероприятии iPhone 5S на следующей неделе
        • Блюз батареи? Microsoft Surface ‘Power Cover’ вышел с дополнительным соком
        • Дата выхода Mac OS X Mavericks намечена на конец октября
        • Facebook просматривает отзывы перед обновлением противоречивой политики конфиденциальности
        • Хитрые куки: спецслужбы, как говорят, сорвали онлайн-шифрование
        • ЕС предлагает фиксированную ставку на звонки, поскольку сага о мобильном роуминге продолжается
        • Подробное описание приложения SmartGlass для Xbox One появится на устройствах к Рождеству
        • SmartGlass станет неотъемлемой частью Xbox One, говорит руководитель проекта
        • 9 лучших технологий с IFA 2013 (и Galaxy Gear)
        • IFA 2013: лучшие моменты выставки
        • Nokia шокирует, Galaxy Gears и все такое IFA
        • Предложения недели от TechRadar: Photoshop Elements 11 за 32,99 фунтов стерлингов
        • Слухи о регистрации LG Nexus 5 в FCC, похоже, совпадают с предполагаемой утечкой на лужайке Google
        • Apple столкнулась с новыми обвинениями в нарушении трудовых прав
      • 5 сентября
        • Раскрыты: новые функции для смартфонов следующего поколения
        • Mozilla считает ваш смартфон тюрьмой
        • Lenovo приближает действие с двухрежимными ноутбуками Flex 14, 15
        • Lenovo S5000 — конкурент Nexus 7 с 7-дюймовым экраном и ОС Android Jelly Bean.
        • Fujitsu запускает линейку ультрабуков Lifebook
        • До суперумных автомобилей Knight Rider еще далеко
        • Toshiba представляет блестящие Satellites, включая планшет и ноутбук 2-в-1 с Windows 8
        • 5-мегапиксельная фронтальная камера Lenovo Vibe X идеально подходит для съемки селфи.
        • Philips присоединяется к вечеринке 4K со своим первым телевизором Ultra HD
        • Представлен Lenovo ThinkPad Yoga 2 Pro с потрясающим дисплеем
        • Загрузки iPlayer TV наконец достигли Android-приложения
        • Жажда технологий Samsung выходит за пределы Galaxy
        • 8-дюймовый планшет Toshiba Encore — потенциальный убийца Iconia W3
        • Самый известный сын интернета обеспокоен антиутопией умного холодильника
        • Nikon представляет два новых компакта, в том числе крошечный S02.
        • Surface Pro 2 будет оснащен Haswell, двухпозиционной подставкой и 8 ГБ оперативной памяти?
      • 4 сентября
        • Microsoft обещает еще 3 года поддержки Xbox 360
        • Ноябрьская боль? Сообщается, что BlackBerry гонится за быстрой и легкой продажей
        • Microsoft снова намекает на возвращение цифровых игр Xbox One в кредит, трейдинг
        • Android 4. 3 для Galaxy S3 и Galaxy S4 должны появиться в следующем месяце
        • Qualcomm хочет дать вам «цифровое шестое чувство»
        • Создатель Heavy Rain говорит, что Microsoft «испугалась» заговора о похищении детей
        • Asus представляет Zenbook UX301 и UX302 с дисплеем больше, чем Full HD
        • Сравнение Samsung Galaxy Note 3 и Galaxy Note 2
        • Samsung Galaxy Gear против Sony SmartWatch 2 против Pebble против Qualcomm Toq
        • Снижение цен на Nook HD переходит на территорию «горячей распродажи», поскольку планшет снова урезан
        • iPad 5, возможно, сравним с iPad 4, демонстрируя его стройную фигуру
        • Неловко! Проблема Кэмерон с порно перемещается в Дом, так как сотрудники запоем порнуху
        • Samsung Galaxy Note 10.1 2014 года выпуска останавливается на выставке IFA
        • Asus выпускает Fonepad 7, Fonepad Note 6 и Memo Pad 8, присоединяйтесь к веселью
        • Ofcom публикует руководство по устранению путаницы в управлении дорожным движением
        • Sony Xperia Z1: где его взять?
        • Новые камеры Sony наделяют ваш смартфон мощью компактного устройства.
        • Sony Xperia Z1 сочетает в себе безумные возможности камеры в водонепроницаемом корпусе
        • Microsoft Surface 2 замечен — и он работает под управлением Windows RT
        • Бесконтактный маяк Qualcomm выводит отслеживание людей на новый уровень
        • Объявлена ​​дата выхода Xbox One
        • Ultra HD: закулисье с лучшим футбольным директором Sky в трансляции 4K
        • «Мы должны сосредоточиться на том, насколько мощны Google Glass», — говорит Серф.
        • Как Huddle меняет деловое сотрудничество
        • Ссора между Spotify и Министерством звука ставит вопрос: можно ли охранять авторские права на плейлист?
        • Acer обновляет ультрабук Aspire R7 с Haswell и поддержкой стилуса
        • WD представляет 2,5-дюймовые сетевые накопители, специально созданные для небольших NAS
        • Apple получила патент на Kinect-подобное управление жестами
      • 3 сентября
        • Будет ли Panasonic включать HDMI 2.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
