Снятие и установка генератора в автомобиле Ford Focus 2

Инструменты:

• Насадка на вороток 10 мм
• Насадка на вороток 15 мм
• Вороток под торцевую насадку
• Гаечный ключ рожковый 10 мм
• Отвертка плоская средняя

Детали и расходники:

• Тканьевые перчатки
• Ремень привода вспомогательных агрегатов

Примечания:

Генератор снимаем для ремонта или замены при выходе его из строя.

Перед тем как снимать генератор для замены или ремонта, необходимо точно убедиться в его неисправности. Многие новички делают большую ошибку: они просто отбрасывают клеммы с АКБ, что приводит к выходу из строя дорогостоящего узла или повреждению электрической части авто.​

Порядок выполнения работ:

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимаем ремень привода вспомогательных агрегатов, как описано здесь.

3. Снимаем бачок гидроусилителя рулевого управления, как описано здесь.

4. Снимаем и отводим в сторону расширительный бачок ОЖ, чтобы не мешал.

5. Нажав отверткой на фиксатор и потянув на себя, отсоединяем колодку проводов от разъема генератора.

6. Снимаем защитный колпачок. Головкой «на 10» отворачиваем гайку крепления наконечника провода к выводу генератора. Снимаем наконечник провода с вывода генератора.

7. Головкой «на 15» отворачиваем болт нижнего крепления генератора.

8. Тем же инструментом отворачиваем болт и гайку верхнего крепления генератора.

9. Вынимаем болт и снимаем кронштейн бачка гидроусилителя.

10. Снимаем генератор со шпильки.

Примечание:

Устанавливая генератор на место, сначала нужно вкрутить шпильку.

11. Вынимаем генератор из моторного отсека.

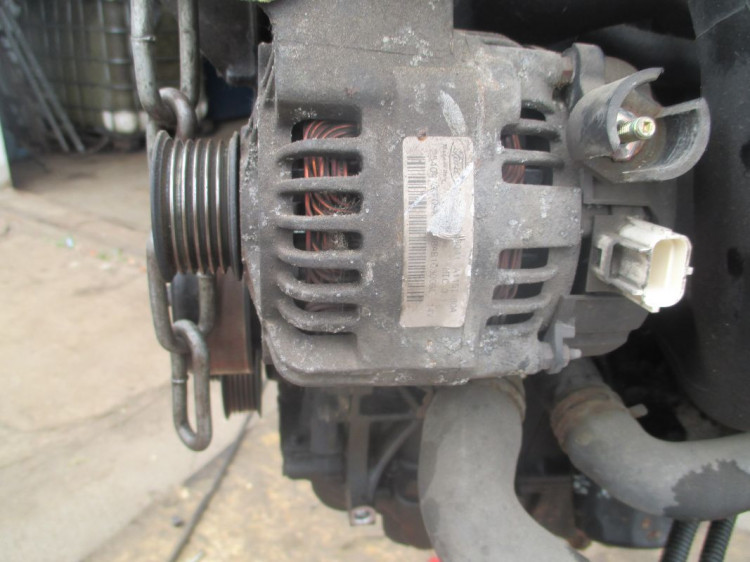

Маркировка генератора

12. Устанавливаем генератор в порядке, обратном снятию, при этом ремень привода вспомогательных агрегатов необходимо заменить новым.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Источник: carpedia.club

moderator

login

тестовый вызов окна с регистрацией \ логином

Снять Генератор Форд Фокус 2 ~ VESKO-TRANS.RU

Форд Фокус Фан

Как снять генератор Ford Focus

Форд фокус 2. Демонтаж генератора.

Инструмент

• Набор головок с трещоткой с головкой на_ 15
• Вороток с трещоткой на(.Ключ: 10. на 8. и на_ 6.
• Отвертка : плоская, и фигурную
• Пошаговое деяния снятие и демонтажа генератора авто. Замена генератора форд фокус 2 (ford focus ii) своими. Форд фокус

Замена генератора пошаговая инструкция

• Открываем капот
• Отсоединяем силовой провод от клеммы АКБ.
• Откручиваем защиту, крышку ремня, и кожуха, которые мешают демонтажу генератора
• Снимаем ремень привода для вспомогательных агрегатов.
• И отсоедините нажав на фиксатор проводку генератора
• Снимаем расширительный бочок гидроусилителя, ключом на восемь.
• Снимаем: бачок гидроусилителя рулевого управления, не снимая шланги и отводим верх. Как показано на( фото) снизу.

Замена генератора на Форд Фокус

Азбука Форд (12 серия): подмена генератора на Форд Фокус 2.

Как снять генератор с форд фокус 2

Видео для начинающих! Представляет собой пошаговый процесс по снятию генератора с автомобиля Форд Фокус. куда повернуть бачок, как ведите все доступно, стоить только два шага. 1 вое действие открутить бачок, второе,

отсоединить хомут, что крепят шланги как проделать смотрим на( фото) шаг номер 1.

Схема нарисована сверху на фотографии, для пошаговой роботы по замене генератора фф

Открутить силовой провод от аккумулятора,клюем 17. шаг 1.

Открутить крепление ключом на 8. шаг 3.

Головкой на 15. Открутить два болта, которым крепиться генератор и защитная крышка. шаг 5.

Вытаскиваем болт верхнего крепления шаг 6.

бочок расширителя не перекрученный а просто снимается, шаг 7.

бочок расширителя отводим верх и вправо для доступа шаг 8.

Не надо забивать себе голову,и бежать кому то платит за то что можно,

сделать самому за один час. Все что пишут говорят полная ерунда,

и вы узнаете просмотрев этот( видео) ролик.

Замена генератора ФФ( Видео)

Генератор после ремонта, на двигатель 1.6 Форд фокус 2. Рестайлинг, можно купить на разборке автомобилей, оригинал по цене: до семнадцати тысяч.

Цена: За б\у разные, я вот купил за( 10000).Тыс. А новый можно купить за 25 т. Замена ламп форд фокус 2. Ламп форд фокус 2 седан. Крышки заднего фонаря и снимите. На автомобиль форд фокус 2 2005 года.

Ремонт Ford Focus 2 : Снятие и установка генератора

Вам потребуются: ключи «на 8», «на 12» и TORX E10.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните болт крепления бачка гидроусилителя рулевого управления и отодвиньте бачок в сторону.	3. Снимите защитный колпачок вывода генератора.

4. Отверните гайку крепления и отсоедините наконечник провода от вывода генератора, сожмите фиксатор и отсоедините колодку жгута проводов от генератора.

Рис. 10.3. Крепление генератора: 1 – верхний болт крепления генератора; 2 – шпилька крепления генератора; 3 – гайка; 4 – защитный щиток; 5 – нижний болт крепления генератора

5. Отверните гайку 3 (рис. 10.3) крепления генератора.

6. Выверните верхний болт 1 крепления генератора и снимите защитный щиток 4.

7. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов»).

8. Выверните нижний болт 5 крепления генератора, шпильку 2 и извлеките генератор из моторного отсека.

9. Установите генератор в порядке, обратном снятию, при этом заменить новым ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов»).

Раздел 1. Устройство автомобиля Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

---
