Предохранители Форд Фиеста 6, 2013
30.01.2021
Шестое поколение Ford Fiesta (в виде трех- и пятидверного хэтчбека) продавалось в России с 2008 по начало 2013 года, после чего ушло с рынка. В августе 2014 года прошла информация о том, что модель возвращается в Россию — уже в рестайлинговом варианте и локальной сборки. В начале лета 2015-го на предприятии Sollers в Набережных Челнах началось производство модели для отечественного рынка. В данном материале мы подробно разберём схемы предохранителей Форд Фиеста шестого поколения в рестайлинге 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне
Находится за бардачком.

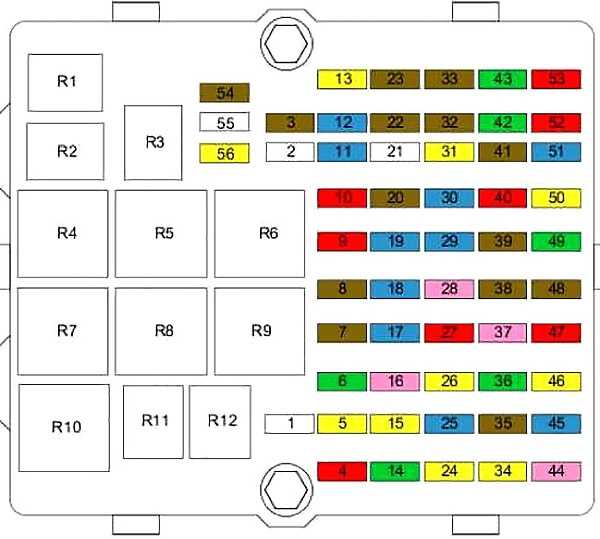

Общий вид блока.
| № | Описание | Ток, А |
| 1 | Зажигание, автоматический режим стеклоочистителей, обогреваемое ветровое стекло, потолочный плафон, внутреннее зеркало | 7,5 |
| 2 | Стоп-сигналы | 10 |
| 3 | Фонарь заднего хода | 7,5 |
| 4 | Коррекция наклона света фар | 7,5 |
| 5 | Очистители ветрового стекла | 20 |
| 6 | Очиститель заднего стекла | 15 |
| 7 | Насос омывателя | 15 |
| 8 | Нет | — |
| 9 | Обогреваемое сиденье пассажира | 15 |
| 10 | Обогреваемое сиденье водителя | 15 |
| 11 | Не используется | — |
| 12 | Модуль подушки безопасности | 10 |
| 13 | Зажигание, электроусилитель рулевого управления, щиток приборов, пассивная противоугонная система, антиблокировочная система тормозов | 10 |
| 14 | Модуль управления силовым агрегатом, рычаг коробки передач, топливный насос | 7,5 |
| 15 | Аудиосистема, щиток приборов | 7,5 |
| 16 | Нет | — |
| 17 | — | |
| 18 | — | |
| 19 | Колодка канала информационной связи | 15 |
| 20 | Модуль прицепа | 20 |
| 21 | Аудиосистема | 15 |
| 22 | Щиток приборов | 7,5 |
| 23 | Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха | 7,5 |
| 24 | SYNC, Bluetooth | 10 |
| 25 | Нет | — |
| 26 | Левая цепь обогреваемого ветрового стекла | 30 |
| 27 | Правая сторона обогреваемого ветрового стекла | 30 |
| 28 | Высококачественное электропитание (автомобили с системой автостарт-стоп) | 30 |
| 29 | Задняя электрическая розетка | 20 |
| 30 | Предохранитель прикуривателя, переднее дополнительное гнездо электропитания | 20 |
| 31 | Нет | — |
| 32 | — | |
| 33 | — | |
| 34 | Доступ без ключа | 20 |
| 35 | 20 | |
| 36 | Выключатель зажигания | 15 |
| 37 | Нет | — |
| 38 | Нет | — |
| 39 | Нет | — |
| 40 | Нет | — |
| 41 | Нет | — |
| 42 | Камера заднего вида | 7,5 |
| 43 | Система Active City Stop | 10 |
| 44 | Индикатор отключения надувной подушки безопасности пассажира | 7,5 |
| 45 | Нет | — |
| 46 | Нет | — |
| 47 | Нет | — |
| 48 | Нет | — |
| 49 | Нет | — |
| № | Модули реле | |
| R1 | Зажигание | |
| R2 | Прикуриватель, переднее дополнительное гнездо электропитания | |
| R3 | Не используется | |
| R4 | Система Active City Stop | |
| R5 | Не используется | |
| R6 | Бесключевой вход (аксессуар) | |
| R7 | Бесключевой вход (зажигание) | |
| R8 | Заднее дополнительное гнездо электропитания | |
| R9 | Нет | |
| R10 | ||
| R11 | ||
| R12 | ||

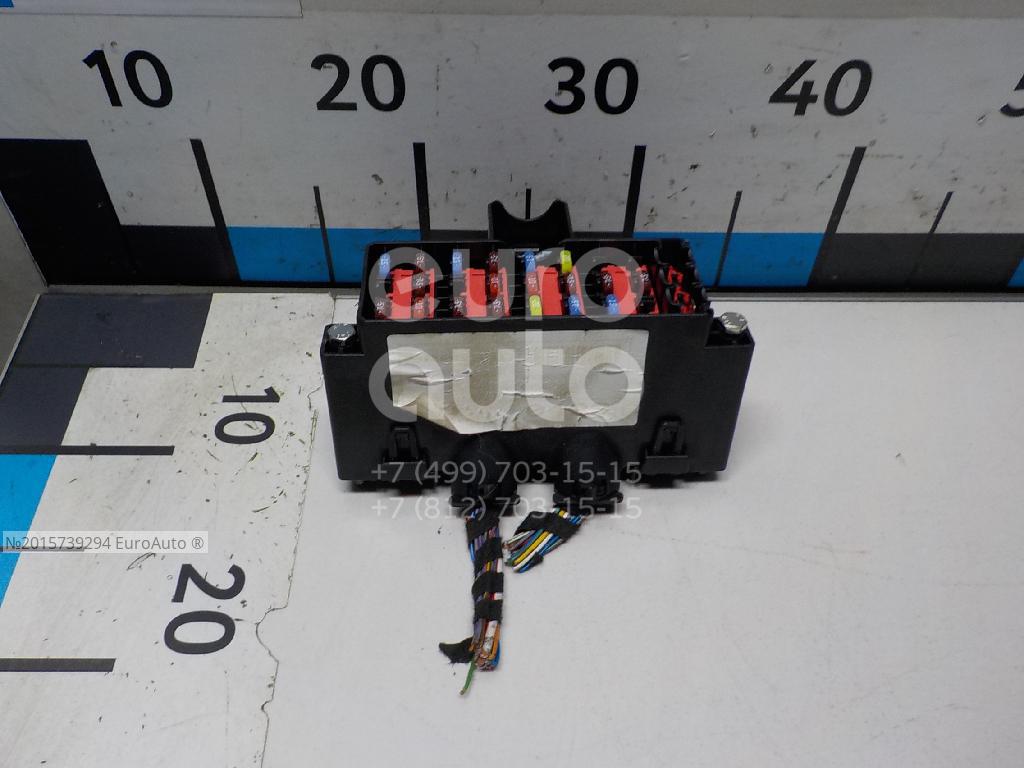

В моторном отсеке
Находится с левой стороны, под защитной крышкой.
Фото – пример исполнения.
| Схема блока предохранителей в моторном отсеке | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Модуль антиблокировочной системы тормозов АБС | 40 |
| 1 | Антиблокировочная система тормозов АБС, модуль управления системой динамической стабилизации | 30 |
| 2 | Вентилятор системы охлаждения — высокоскоростной режим | 60 |
| 3 | Вентилятор системы охлаждения | 40 |
| 3 | Вентилятор системы охлаждения — низкоскоростной режим | 30 |
| 4 | Вентилятор обогревателя | 30 |
| 5 | Питание коробки плавких предохранителей в пассажирском салоне (аккумулятор) | 60 |
| 6 | Блок управления системами кузова | 30 |
| 7 | Питание коробки плавких предохранителей в пассажирском салоне (система зажигания) | 60 |
| 8 | Автоматическая коробка передач | 50 |
| 9 | Обогреваемое ветровое стекло | 60 |
| 10 | Нет | — |
| 11 | Реле стартера | 30 |
| 12 | Левое реле дальнего света | 10 |
| 13 | Правое реле дальнего света | 10 |
| 14 | Насос охлаждающей жидкости | 10 |
| 15 | Катушки зажигания | 10 |
| 16 | Модуль управления силовым агрегатом, высоко- и низкоскоростной режим вентилятора системы охлаждения | 15 |
| 17 | Подогреваемые кислородные датчики (бензиновые двигатели) | 15 |
| 17 | Модуль электропитания (дизельные двигатели) | 20 |
| 18 | Нет | — |
| 19 | Компрессор системы кондиционирования воздуха | 7,5 |
| 20 | Нет | |
| 21 | Вентилятор системы охлаждения (1. 6L Duratorq-TDCi) | 7,5 |
| 22 | Нет | — |
| 23 | Передние противотуманные фары | 15 |
| 24 | Указатели поворота | 15 |
| 25 | Левая сторона наружного освещения | 15 |
| 26 | Правая сторона наружного освещения | 15 |
| 27 | Модуль управления силовым агрегатом | 7,5 |
| 28 | Антиблокировочная система тормозов АБС, управление системой динамической стабилизации | 20 |
| 29 | Муфта компрессора системы кондиционирования | 10 |
| 30 | Нет | — |
| 31 | Нет | — |
| 32 | Звуковой сигнал, функция энергосбережения аккумулятора, бесключевой модуль | 20 |
| 33 | Обогреватель заднего стекла | 20 |
| 34 | Реле бензонасоса, подогреватель дизельного топлива | 20 |
| 35 | Система сигнализации первой категории | 15 |
| 36 | Контроллер автоматической коробки передач | 7,5 |
| 37 | Левая сторона модуля передней двери | 25 |
| 38 | Правая сторона модуля передней двери | 25 |
| 39 | Левая сторона модуля задней двери | 25 |
| 40 | Правая сторона модуля задней двери | 25 |
| № | Модули реле | |
| R1 | Вентилятор системы охлаждения | |
| R2 | Обогреваемое ветровое стекло | |
| R3 | Модуль регулирования мощности | |
| R4 | Дальний свет | |
| R5 | Нет | |
| R6 | ||
| R7 | Электродвигатель вентилятора системы охлаждения двигателя | |
| R8 | Стартер | |
| R9 | Муфта компрессора системы кондиционирования | |
| R10 | Передние противотуманные фары | |
| R11 | Бензонасос или подогреватель дизельного топлива | |
| R12 | Фонарь заднего хода | |
| R13 | Вентилятор обогревателя | |
Материалы по теме
Предохранители и реле Ford Fiesta 6, схема и описание
Рассматриваем автомобиль Ford Fiesta 6 — 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.
Предохранители и реле в салоне Форд Фиеста 6
Монтажный блок расположен со стороны пассажи в панели управления за бардачком. Для доступа необходимо снять бардачок.
Схема блока предохранителей и реле в салоне Форд Фиеста 6 (Вариант 1)
Описание
1 7.5A Зажигание, датчик осадков, обогрев лобового стекла
2 10A Выключатель стоп-сигналов
3 7,5А Фонари заднего хода, камера заднего вида (VP)
4 7,5A Корректор фар
5 20A Очиститель лобового стекла
6 15A Очиститель заднего стекла
7 10A Омыватель лобового стекла
8 15A Электрооборудование прицепа 10А Система помощи при парковке (автомобили, оснащенные передней системой помощи при парковке)
9 10A Система парковки
10 7,5A Подогреватель сидений
11 —
12 10A Система SRS — Модуль подушки безопасности
13 10A Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS
14 7,5A PCM, рычаг селектора передач, топливный насос
15 7,5A Аудиосистема, щиток приборов
16 7,5A Обогреватель зеркал заднего вида на дверях
17 15A Система зажигания
18 7,5A Комбинация приборов
19 15A Диагностический разъем (DLC)
20 7,5A Многофункциональный дисплей, часы, внутренний сканер, панель систем отопления, вентиляции, кондиционирования воздуха (HVAC)
21 15A Аудиосистема, Bluetooth
22 20A Предохранитель прикуривателя Форд Фиеста 6
23 20A Электрооборудование прицепа
24 Резерв
25 30A Электропривод стеклоподъемников
26 30A Обогрев ветрового стекла, левая сторона
27 30A Обогрев лобового стекла, правая сторона
• R1 — Реле системы зажигания
Схема блока предохранителей Ford Fiesta 6 (Вариант 2)
Описание
| 1 | 7,5A Зажигание, датчик осадков, обогрев переднего стекла |
| 2 | 10A Выключатель стоп-сигналов |
| 3 | 7,5A Фонари заднего хода |
| 4 | 7,5A Корректор фар |
| 5 | 20A Очиститель лобового стекла |
| 6 | 15A Очиститель заднего стекла |
| 7 | 10A Омыватели лобового стекла |
| 8 | 15A Электрооборудование прицепа |
| 9 | 10A Система парковки 15А Обогрев сидений |
| 10 | 7,5A Подогреватель сидений 15А Обогрев сидений |
| 11 | Резерв |
| 12 | 10A Система SRS |
| 13 | 10A Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS |
| 14 | 7,5A PCM, рычаг селектора передач, топливный насос |
| 15 | 7,5A Аудиосистема, щиток приборов |
| 16 | 7,5A Обогреватель зеркал заднего вида на дверях |
| 17 | 15A Система зажигания |
| 18 | Комбинация приборов |
| 19 | 15A Диагностический разъем (DLC) |
| 20 | 7,5A Многофункциональный дисплей, часы, внутренний сканер, панель HVAC 20А Прицеп |
| 21 | 15A Аудиосистема, Bluetooth |
| 22 | 20A Прикуриватель 7,5А Щиток приборов |
| 23 | 20A Электрооборудование прицепа 7,5А Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха |
| 24 | 10А SYNC, Bluetooth |
| 25 | 30A Электропривод стеклоподъемников (передние окна) |
| 26 | 30А Левая цепь обогреваемого ветрового стекла |
| 27 | 30А Правая цепь обогреваемого ветрового стекла |
| 28 | 30А Высококачественное электропитание (автомобили с системой авто-старт-стоп) |
| 29 | 20А Задняя электрическая розетка |
| 30 | 20А Прикуриватель |
| 31 | 30A Электропривод стеклоподъемников (задние окна) |
| 32 | 30A Обогреватель лобового стекла |
| 33 | 30A Обогреватель лобового стекла |
| 34 | 20A Дистанционное управление центральным замком (keyless entry) |
| 35 | 20A Дистанционное управление центральным замком (keyless entry) |
| 36 | 15A Заднее гнездо питания, функция энергосбережения аккумулятора |
| 37 | 15A Вспомогательное гнездо питания в багажном отделении |
| 38 | Резерв |
| 39 | Резерв |
| 40 | Резерв |
| 41 | Резерв |
| 42 | 20A Люк 7,5А Камера заднего вида |
| 43 | 10А Система Active City Stop |
| 44 | 7,5А Индикатор отключения надувной подушки безопасности пассажира |
| 45 | Резерв |
| 46 | Резерв |
| 47 | Резерв |
| 48 | Резерв |
| 49 | Резерв |
Реле
• R1 Зажигание
• R2 Прикуриватель, переднее дополнительное гнездо электропитания
• R3 Резерв
• R4 Система Active City Stop
• R5 Обогреватель лобового стекла
• R6 Бесключевой вход (аксессуар)
• R7 Бесключевой вход (зажигание)
• R8 Заднее дополнительное гнездо электропитания либо контроль силы тока аккумуляторной батареи
• R9 Резерв
• R10 Резерв
• R11 Резерв
• R12 Резерв
Предохранители и реле под капотом Ford Fiesta 6
Монтажный блок расположен в левой части подкапотного пространства.
Блок закрыт защитной крышкой, на внутренней стороне которой размещена актуальная схема.
Схема блока предохранителей и реле под капотом Форд Фиеста 6
Описание
1 30/40A ABS
2 40А Модуль ABS ESP 60А Вентилятор системы охлаждения
3 30A/40A Вентилятор системы охлаждения
4 30A Электродвигатель вентилятора отопителя
5 60A Блок предохранителей и реле в салоне
6 30A Модуль управления дополнительным оборудованием (BCM)
7 60A Блок предохранителей и реле в салоне
8 60A Свечи накаливания 50А Автоматическая коробка передач
9 60A Обогреватель лобового стекла
10 Резерв
11 30A Реле стартера
12 10A Дальний свет левой фары
13 10A Дальний свет правой фары
14 10A Ближний свет левой фары либо Насос охлаждающей жидкости
15 10A Ближний свет правой фары либо Катушки зажигания
16 15A Модуль управления силовым агрегатом (PCM), высоко- и низко- скоростной режим вентилятора охлаждения
17 15A Подогреваемые кислородные датчики (HEGO) (бензиновые двигатели) 20А Модуль электропитания (дизельные двигатели)
18 10A Электронный блок управления КПП
19 7,5А Компрессор системы кондиционирования воздуха
20 Резерв
21 7,5А Вентилятор системы охлаждения (1.
6L Duratorq-TDCi)
22 15A Питание органов управления внешним освещением от аккумуляторной батареи
23 15A Противотуманные фары
24 15A Указатели поворота
25 10A Лампы системы освещения в дневное время 15А Левая сторона наружного освещения
26 7,5A Электропривод зеркал заднего вида 15А Правая сторона наружного освещения
27 7.5A PCM Модуль управления силовым агрегатом
28 20A Модуль ABS, ESP
29 10А Электромагнитная муфта компрессора кондиционера
30 —
31 —
32 20A Звуковой сигнал, функция энергосбережения аккумулятора, без ключевого модуля
33 20A Обогреватель заднего стекла
34 20A Реле топливного насоса, подогреватель дизельного топлива
35 15А Система сигнализации первой категории
36 7,5А Контроллер автоматической коробки передач
37 25А Левая сторона модуля передней двери
38 25А Правая сторона модуля передней двери
39 25А Левая сторона модуля задней двери
40 25А Правая сторона модуля задней двери
Реле
1.
Вентилятор системы охлаждения
2. Обогреваемое лобовое стекло, Реле свечей накаливания
3. Модуль регулирования мощности, Реле системы управления двигателем
4. Реле дальнего света фар
5. Реле ближнего света фар
6. Реле системы освещения в дневное время
7. Электродвигатель вентилятора системы охлаждения двигателя
8. Стартер
9. Муфта компрессора системы кондиционирования
10. Реле противотуманных фар
11. Топливный насос, подогреватель дизельного топлива
12. Фонарь заднего хода
13. Вентилятор обогревателя
Ford Fiesta VII (2017-2022) Схемы блока предохранителей
Годы выпуска: 2017 2018 2019 2020 2021 2022
Блок предохранителей находится в моторном отсеке (справа).
| Номер предохранителя | Номинал предохр. | |
|---|---|---|
| F1 | 60A | Система стабилизации. |
| F1 | Модуль антиблокировочной тормозной системы. | |
| F2 | 40A | Реле вентилятора системы охлаждения. |
| F2 | 60A | Реле высокоскоростного вентилятора охлаждения5 |
| F3 | 60A | Блок предохранителей в салоне. |
| F4 | 20A | Кузовной блок управления. Электрозамки дверей. |
| F5 | – | Не используется |
| F6 | 40A | Реле электровентилятора. Двигатель вентилятора. |
| F7 | – | Не используется |
| F8 | – | Не используется |
| F9 | 7.5A | FROD FOG FOG. Реле дальнего света фар. |
| F10 | 15A | Кузовной блок управления. Правые наружные фонари. |
| F11 | 15A | Кузовной блок управления. Левые наружные фонари. |
| F14 | – | Not used |
| F15 | – | Not used |
| F16 | – | Not used |
| F17 | – | Not used |
| F18 | – | Не используется |
| F19 | 30A | Топливные форсунки. |
| F20 | – | Не используется |
| F21 | 7,5A | Датчик массового воздуха. |
| F22 | 15A | Блок управления силовым агрегатом. |
| F23 | 15А | Датчик положения распредвала. Датчик кислорода с подогревом. |
| F24 | 15А | Катушка зажигания.3 |
| F24 | 20A | Катушка зажигания.2 Электромагнитный клапан регулирования фаз газораспределения выпускных клапанов. |
| F25 | 10A | Электромагнитный клапан регулирования фаз газораспределения впускных клапанов. Клапан продувки адсорбера паров топлива. Катушка реле R57, R45 и R50. |
| F26 | 7.5A | Система ECSS.4 |
| F26 | 15A | Активная решетка заслонки кондиционера.1 Водяной насос.10020 |
| F27 | – | Not used |
| F28 | – | Not used |
| F29 | – | Not used |
| F30 | – | Not used |
| F31 | – | Не используется |
| F32 | 60A | Блок предохранителей в салоне. |
| F33 | 60А | Электрические стеклоподъемники. |
| F34 | 40A | Модуль управления передачей. контроль. |
| F36 | 30A | Блокиратор запуска двигателя. Электромагнит стартера. |
| F37 | 30A | Обогрев заднего стекла. Обогрев наружных зеркал. Модуль управления кузовом. |
| F38 | 20A | Экономия заряда батареи. Рог. |
| F39 | 15A | Кузовной блок управления. Указатели направления. |
| F40 | – | Не используется |
| F41 | 10A | Муфта кондиционера. Модуль управления силовым агрегатом. |
| F42 | 7.5A | Модуль управления коробкой передач. Клапан продувки адсорбера паров топлива. |
| F48 | 10A | Левая передняя противотуманная фара. |
| F49 | 10A | Правая передняя противотуманная фара. |
| F55 | 10A | Левый дальний свет. |
| F56 | 10A | Правый дальний свет. |
1 1,0 л EcoBoost.
2 1,0 л и 1,6 л EcoBoost.
Сигма 31,6 л.
4 1,6 л с гибким топливом.
51,6 л Ecoboost.
6 6-ступенчатая коробка передач PowerShift.
| Номер реле | Защищаемый компонент |
|---|---|
| R12 | Реле модуля управления силовым агрегатом. |
| R13 | Реле дальнего света фар. |
| R43 | Не используется. |
| R44 | Реле передних противотуманных фар. |
| R45 | Реле муфты кондиционера. |
| R46 | Не используется. |
| R47 | Реле топливного насоса. |
| R50 | Высокоскоростной вентилятор охлаждения.1 |
| R51 | Реле блокировки пуска. |
| R52 | Реле электровентилятора. |
| R53 | Не используется. |
| R54 | Фонарь заднего хода. |
| R57 | Реле вентилятора системы охлаждения. |
1 1,0 л и 1,6 л EcoBoost.
| Номер предохранителя | Номинал предохр. Внутреннее зеркало с автоматическим затемнением. | |
|---|---|---|
| F2 | 7.5A | Авто дворники. Управление реле отопителя. |
| F3 | 7,5 А | Комбинация приборов. |
| F4 | 7.5A | Выключатель подушки безопасности пассажира. Система обнаружения пассажиров. |
| F5 | 15A | Дополнительный модуль бортовой диагностики A. |
| F6 | 10A | Фонари заднего хода. |
| F7 | 7,5 А | Комбинация приборов. Информационно-развлекательный дисплей. |
| F8 | 7.5A | Люк. |
| F9 | 20A | Удаленный вход без ключа. Дистанционный запуск без ключа. |
| F10 | 15A | Аудиоблок. модуль синхронизации. |
| F11 | 20А | Стеклоочистители. |
| F12 | 7.5A | Климат-контроль. |
| F13 | 15A | Стеклоочиститель заднего стекла. |
| F14 | 20A | Дистанционный вход без ключа. Дистанционный запуск без ключа. |
| F15 | 15А | Стеклоочистители. |
| F16 | 5A | Наружные зеркала. Электрические стеклоподъемники. |
| F17 | 15A | Подогрев сидений. |
| F18 | 10A | Стоп-сигналы. |
| F19 | 7,5 А | Комбинация приборов. |
| F20 | 10А | Подушки безопасности. |
| F21 | 7,5A | Электронный усилитель рулевого управления. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система. |
| F22 | 7,5 А | Блок управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности. |
| F23 | 7.5A | Блок управления коробкой передач. |
| F24 | 7,5 А | Аудиоблок. |
| F25 | 7,5A | Наружные зеркала с подогревом. |
| F26 | 7.5A | Центральный замок. |
| F27 | – | Not used |
| F28 | – | Not used |
| F29 | – | Not used |
| F30 | – | Not used |
| F31 | 30A | Задние электрические стеклоподъемники. |
| F32 | 20A | Оповещатель с резервным аккумулятором. Задние дополнительные точки питания. |
| F33 | 20A | Передние дополнительные розетки. |
| F34 | 30A | Передние электрические стеклоподъемники. |
| F35 | 20A | Люк. |
| F36 | – | Не используется |
| РЕЛЕРНЫЙ НОМЕР | ЗАЩИТАЯ КОМПОНЕНТА |
|---|---|
| R1 | |
| R1 | |
| R1 | |
| R1 | |
| R2 | Не используется. |
| R3 | Не используется. |
| R4 | Сиденье водителя с подогревом. |
| R5 | Пассажирское сиденье с подогревом. |
| R6 | Дистанционный запуск без ключа в режиме аксессуаров. |
| R7 | Дистанционный запуск без ключа в режиме зажигания. |
| R8 | Аккумуляторный звуковой оповещатель. Экономия заряда батареи. |
| R9 | Дополнительная задержка. |
Вся информация и схемы Ford Fiesta VII, представленные на этом сайте, предназначены только для общего ознакомления. Актуальные схемы и схемы Ford Fiesta VII (2017-2022) (схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т. д.) могут отличаться в зависимости от версии модели.
Комментарии (1):
~Вит 10-11-2021
Неправильно, мой тренд фиесты 2019 года – это не блок предохранителей в моторном отсеке
Добавить комментарий
Имя
Комментарий
2019 Схема блока предохранителей Ford Fiesta
* Схемы блоков предохранителей Ford Fiesta меняются в зависимости от года выпуска, выберите правильный год выпуска вашего автомобиля: 201120122013201420152016201720182019
| Тип | № | Описание |
|---|---|---|
Предохранитель FMX/JCase 40A | F1 | Модуль антиблокировочной тормозной системы. |
Предохранитель FMX/JCase 60A | F1 | Система стабилизации. Модуль антиблокировочной тормозной системы. |
Предохранитель FMX/JCase 40A | F2 | Реле вентилятора системы охлаждения. |
Предохранитель FMX/JCase 60A | F2 | Реле высокоскоростного вентилятора охлаждения. [1,6 л Ecoboost] |
Предохранитель FMX/JCase 60A | F3 | Блок предохранителей в салоне. |
Предохранитель FMM/MCase 20A | F4 | Кузовной блок управления. Электрозамки дверей. |
Предохранитель FMM/MCase | F5 | Не используется. |
Предохранитель FMM/MCase 40A | F6 | Реле электровентилятора. Двигатель вентилятора. |
Предохранитель MICRO2 | F7 | Не используется. |
Предохранитель MICRO2 | F8 | Не используется. |
Предохранитель MICRO2 7.5A | F9 | Реле передних противотуманных фар. Реле дальнего света фар. |
Предохранитель MICRO2 15A | F10 | Кузовной блок управления. Правые наружные фонари. |
Предохранитель MICRO2 15A | F11 | Кузовной блок управления. Левые наружные фонари. |
Предохранитель FMM/MCase | F14 | Не используется. |
Предохранитель FMM/MCase | F15 | Не используется. |
Предохранитель FMM/MCase | F16 | Не используется. |
Предохранитель FMM/MCase | F17 | Не используется. |
Предохранитель FMM/MCase | F18 | Не используется. |
Предохранитель FMM/MCase 30A | F19 | Топливные форсунки. |
Предохранитель MICRO2 | F20 | Не используется. |
Предохранитель MICRO2 7.5A | F21 | Датчик массового расхода воздуха. [1,0 л и 1,6 л EcoBoost] |
Предохранитель MICRO2 10A | F21 | Топливные форсунки. |
Предохранитель MICRO2 15A | F22 | Модуль управления силовым агрегатом. |
Предохранитель MICRO2 15А | F23 | Датчик положения распредвала. Датчик кислорода с подогревом. |
Предохранитель MICRO2 15A | F24 | Катушка зажигания. [1,6 л Sigma] |
Предохранитель MICRO2 20A | F24 | Катушка зажигания. |
Предохранитель MICRO2 10A | F25 | Электромагнитный клапан регулирования фаз газораспределения. Электромагнитный клапан изменения фаз газораспределения впускных клапанов. Клапан продувки адсорбера паров топлива. Катушка реле R57, R45 и R50. |
Предохранитель MICRO2 7.5A | F26 | Система ECSS.4 [1,6L Flex-Fuel] |
. , Блок управления кондиционером [1,0 л EcoBoost] | ||
Предохранитель MICRO2 | F27 | Не используется. |
Предохранитель MICRO2 | F28 | Не используется. |
Предохранитель MICRO2 | F29 | Не используется. |
Предохранитель MICRO2 | F30 | Не используется. |
Предохранитель MICRO2 | F31 | Не используется. |
Предохранитель FMX/JCase 60A | F32 | Блок предохранителей в салоне. |
Предохранитель FMX/JCase 60A | F33 | Электрические стеклоподъемники. |
Предохранитель FMX/JCase 40A | F34 | Модуль управления коробкой передач. [6-ступенчатая коробка передач PowerShift] |
Предохранитель FMX/JCase 60A | F34 | Высокоскоростной вентилятор охлаждения. |
Предохранитель FMM/MCase 40A | F35 | Антиблокировочная система тормозов с электронным контролем устойчивости. |
Предохранитель FMM/MCase 30A | F36 | Блокиратор запуска двигателя. Электромагнит стартера. |
Предохранитель FMM/MCase 30A | F37 | Обогрев заднего стекла. Обогрев наружных зеркал. |
Предохранитель MICRO2 20A | F38 | Кузовной блок управления. Экономия заряда батареи. Рог. |
Предохранитель MICRO2 15A | F39 | Модуль управления кузовом. Указатели направления. |
Предохранитель MICRO2 | F40 | Не используется. |
Предохранитель MICRO2 10A | F41 | Муфта кондиционера. |
Предохранитель MICRO2 7.5A | F42 | Модуль управления силовым агрегатом. Модуль управления трансмиссией. Клапан продувки адсорбера паров топлива. |
Предохранитель MINI 10A | F48 | Левая передняя противотуманная фара. |
Предохранитель MINI 10A | F49 | Правая передняя противотуманная фара. |
Предохранитель MINI 10A | F55 | Левый дальний свет. |
Предохранитель MINI 10A | F56 | Правый дальний свет. |
Реле | R12 | Реле модуля управления силовым агрегатом. |
Реле | R13 | Реле дальнего света фар. |
Реле | R43 | Не используется. |
Реле | R44 | Реле передних противотуманных фар. |
Реле | R45 | Реле муфты кондиционера. |
Реле | R46 | Не используется. |
Реле | R47 | Реле топливного насоса. |
Реле | R50 | Вентилятор высокоскоростного охлаждения [1,0 л и 1,6 л Ecoboost] |
. | ||
Реле | R52 | Реле электровентилятора. |
Реле | R53 | Не используется. |
Реле | R54 | Фонарь заднего хода. |
Реле | R57 | Реле вентилятора охлаждения. |
[1,0 л и 1,6 л EcoBoost]
1 [1,0 л EcoBoost]
| Тип | № | Описание | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Предохранитель MINI 15A | 1 | Замок зажигания. | ||||||||||
Предохранитель MINI 7,5A | 2 | Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя. | ||||||||||
Предохранитель MINI 7,5 А | 3 | Комбинация приборов. | ||||||||||
Предохранитель MINI 7.5A | 4 | Выключатель подушки безопасности пассажира. Система обнаружения пассажиров. | ||||||||||
Предохранитель MINI 15A | 5 | Вторичный модуль диагностического контроля на борту A. | ||||||||||
MINI 10A | 700202019 | . | ||||||||||
Предохранитель MINI 7,5 А | 7 | Комбинация приборов. Информационно-развлекательный дисплей. | ||||||||||
Предохранитель MINI 7,5 А | 8 | Люк. | ||||||||||
Предохранитель MINI 20A | 9 | Дистанционный вход без ключа. Дистанционный запуск без ключа. | ||||||||||
Предохранитель MINI 15A | 10 | Аудиоблок. | ||||||||||
Предохранитель MINI 20A | 11 | Стеклоочистители. | ||||||||||
Предохранитель MINI 7,5A | 12 | Климат-контроль. | ||||||||||
Предохранитель MINI 15A | 13 | Стеклоочиститель заднего стекла. | ||||||||||
Предохранитель MINI 20A | 14 | Дистанционный вход без ключа. Дистанционный запуск без ключа. | ||||||||||
Предохранитель MINI 15А | 15 | Стеклоочистители. | ||||||||||
Предохранитель MINI 5A | 16 | Наружные зеркала. Электрические стеклоподъемники. | ||||||||||
Предохранитель MINI 15А | 17 | Подогрев сидений. | ||||||||||
Предохранитель MINI 10A | 18 | Стоп-сигналы. | ||||||||||
Предохранитель MINI 7,5 А | 19 | Комбинация приборов. | ||||||||||
Предохранитель MINI 10A | 20 | Подушки безопасности. | ||||||||||
Предохранитель MINI 7,5 А | 21 | Рулевое управление с электронным усилителем. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система. | ||||||||||
Предохранитель MINI 7,5А | 22 | Датчик положения педали акселератора. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности. | ||||||||||
Предохранитель MINI 7,5A | 23 | Блок управления коробкой передач. | ||||||||||
Предохранитель MINI 7,5 А | 24 | Аудиоблок. | ||||||||||
Предохранитель MINI 7,5A | 25 | Обогрев наружных зеркал. | ||||||||||
Предохранитель MINI 7,5A | 26 | Центральный замок. | ||||||||||
Предохранитель MINI | 27 | Не используется. | ||||||||||
Предохранитель MINI | 28 | Не используется. | ||||||||||
Предохранитель MINI | 29 | Не используется. | ||||||||||
Предохранитель MINI | 30 | Не используется. | ||||||||||
Предохранитель FMX/JCase 30A | 31 | Задние электрические стеклоподъемники. | ||||||||||
Предохранитель FMX/JCase 20A | 32 | Звуковой оповещатель резервного питания. Задние дополнительные точки питания. | ||||||||||
Предохранитель FMX/JCase 20A | 33 | Передние дополнительные розетки. | ||||||||||
Предохранитель FMX/JCase 30A | 34 | Передние электрические стеклоподъемники. | ||||||||||
Предохранитель FMX/JCase 20A | 35 | Люк. | ||||||||||
Предохранитель FMX/JCase | 36 | Не используется. | ||||||||||
Реле | R1 | Реле зажигания. | ||||||||||
Реле | R2 | Не используется. | ||||||||||
Реле | R3 | Не используется. | ||||||||||
Реле | R4 | Сиденье водителя с подогревом. | ||||||||||
Реле | R5 | Пассажирское сиденье с подогревом. | ||||||||||
Реле | R6 | Режим аксессуаров, дистанционный запуск без ключа. | ||||||||||
Реле | R7 | Дистанционный запуск без ключа в режиме зажигания. | ||||||||||
Реле | R8 | РАБОТАТЕЛЬНЫЙ ЗАКАЗер БАКАТА, БАЙТКА ДЛЯ БАКТИНГА | ||||||||||
RELAY | R9 | Защита | R9 | 9003 | R9 | 9003 | R9 | R9 | R9 | . |
модуль синхронизации.
