Прежде чем заменить внутренний ШРУС на «Форде Фокусе 2», необходимо убедиться, что проблема именно с ним, а не с другим элементом подвески. Определить неисправность ШРУСов можно по следующим признакам:

1. Перед тем как тронутся на передней передаче (автомат) или первой (механика), максимально выверните колеса вправо или влево. Стартуйте резко, так сказать, педаль в пол. Если при этом автомобиль не издает треска или щелчков – со ШРУСами все хорошо. В противном случае – необходимо провести проверку и, возможно, замену.
2. Внимательно осмотрите передние диски вашего автомобиля: если внешний пыльник порвался – часть смазки в любом случае попадёт на диск. Итак, видимые следы смазки на дисках (особенно хорошо это заметно на литье) говорят о необходимости замены либо одного из пыльников, либо всего привода ШРУС.

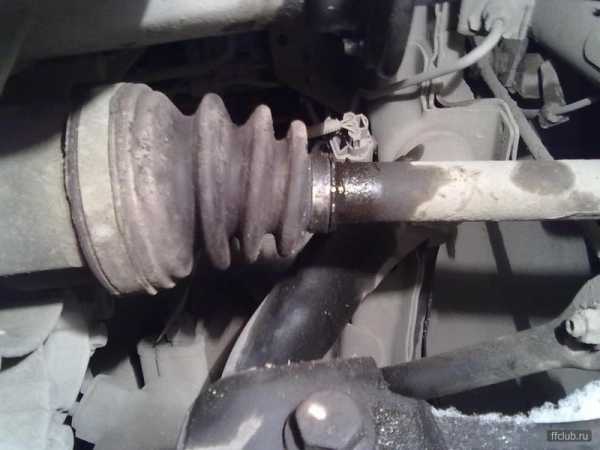

3. Проведите визуальный осмотр пыльников: трещины, иные дефекты или масляные следы свидетельствуют о необходимости замены пыльника. А издаваемый во время движения хруст – о необходимости замены самого ШРУСа.

Что понадобится

Прежде всего, необходимо купить сам пыльник. Артикул внутреннего пыльника на «Форде Фокусе 2» зависит от объема двигателя и типа трансмиссии вашего автомобиля.

Разберем две наиболее популярные комплектации: «Форд Фокус 2» 1,8 МКПП и 2,0 АКПП. Для первого варианта артикул оригинальной запчасти: Ford 1 552 972. Популярные аналоги: Loebro 304175 и GKN-Spidan 23240.

Для 2-литровой версии: оригинал – Ford 1552974, замена – Loebro 305177 и GKN-Spidan.24928.

Также запаситесь комплектом ключей и смазкой для внутреннего ШРУСа. Очень сэкономит время покупка съемника трипоида. Его стоимость невелика, а затраты времени на «кустарное» снятие не стоят этих денег.

Тем не менее можно изготовить и самодельный съемник, но об этом чуть позже.

Съемник стопорного кольца тоже стоит купить заранее, хотя можно будет воспользоваться и отверткой (или другими подручными инструментами).

Съемник стопорного кольца:

Процесс замены

В идеале замену пыльников внутреннего ШРУСа «Форда Фокуса 2» нужно делать на подвешенной машине или на смотровой яме. Однако не у всех есть такая возможность, поэтому достаточно будет загнать автомобиль в теплое сухое место. Далее, сорвите гайки, поддомкратьте машину и подложите под нее надежную опору. Можно использовать снятое колесо, как опору.

Обязательно слейте масло из коробки передач «Форда Фокуса 2», потому что замена внутреннего пыльника потребует демонтажа всего привода, соответственно, через образовавшееся отверстие часть масла вытечет. В таком случае не стоит мешать старое масло с новым, тем более, если неуверены, что приобрели масло той же марки.

Колеса уже сняты, далее, снимаем тормозные колодки и супорт. Супорт закрепите каким-нибудь крюком за амортизатор, чтобы он не висел на тормозном шланге. Потом головкой на 13 откручивайте болты крепления привода колеса.

Теперь нужно выпрессовать шаровую опору на «Форде Фокусе 2» из кулака. Супорт сняли заранее, поэтому нам ничего не мешает. Выкрутите три болта крепления шаровой ключом на 21. Легким молотком потихоньку выбивайте шаровую.

Далее, снимайте ступицу, после нее – тормозной диск. Теперь можно спокойно вынимать привод ШРУСа.

Снимите стопорное кольцо. Далее демонтируйте трипоид с помощью съемника. Если вы все-таки решили не покупать его, а сделать самостоятельно, то его конструкция выглядит так: молоток и зубило (как на фото).

Теперь остается только разрезать старые хомуты и старый пыльник, тщательно удалить старую смазку. Промойте шарнир с помощью керосина или бензина.

Набейте новой смазкой. Главное не жалеть смазки, это увеличит долговечность шарнира.

Осталось установить новый пыльник на место и покрепче затянуть его хомутами. Сборку автомобиля проводите в обратной последовательности.

Посмотрите интересное видео по этой теме

Источник: https://eurasia-avto.ru/zamena-naruzhnogo-shrusa-ford-fokus-2.html

Как заменить шрус Форда Фокус 2: основные рекомендации

ФордФорд Фокус 2

Время от времени на прекрасном современном автомобиле Форд Фокус 2 может возникать хруст, который слышен где-то в районе переднего левого или правого колеса.

Наиболее вероятная причина данной проблемы кроется в повреждении довольно важной детали, именуемой как ШРУС. Чтобы произвести ремонт, нужно снять и поменять ШРУС.

Конечно, замена такого рода – дело непростое, особенно если опыта в этой сфере не особо много, поэтому лучше разобрать все поэтапно.

Что нужно делать

С самого начала стоит обозначить инструменты, которые нам будут необходимы, чтобы замена ШРУСа прошла успешно. Нам понадобятся:

• головки;
• гаечные ключи;
• отвертки;
• пассатижи;
• набор инструментов, необходимых для ремонта всего, что связано с приводом.

Теперь следует выполнить подготовительные работы – сразу снимать ШРУС нельзя.

Подготовка

Чтобы начать замену внутреннего ШРУСа, следует выполнить следующие работы.

1. Снять переднее колесо и привод. У Форд Фокус это делается довольно просто и особых сложностей данная процедура вызвать не должна.
2. Очистить все детали привода. На них может быть немало мусора, который в дальнейшем будет только мешать.
3. Выполнить проверку наружного шарнира угловых скоростей. Проверку внутреннего пока что выполнять не нужно. Этот аппарат должен легко поворачиваться, если это не так, понадобится еще замена шарнира.
4. Теперь нужно выполнить проверку и внутреннего шарнира. Им тоже должно быть легко управлять – без всевозможных рывков и заеданий. Опять же, если это не так, то замена ШРУСа предполагает еще и замену шарнира угловых скоростей.
5. Провести тщательный осмотр чехлов, в которых находится каждый ШРУС на предмет всяческих трещин и прочих деформаций.
6. Посмотрите на приводной вал колеса. Опять же, если в нем есть какие-то деформации, пусть даже самые незначительные на первый взгляд, его следует заменить.

Стоит отметить, что если проверка внутреннего и внешнего ШРУСа не дает результатов, вполне возможно, что проблема вовсе и не в нем. Интересно, что замена внутреннего и внешнего шарниров имеет несколько отличительных особенностей.

Замена наружного шарнира

Здесь тоже есть несколько основных этапов.

1. Отсоедините замок, на котором держится крепежный хомут чехла ШРУСа. Делается это при помощи самой обычной отвертки. Важно заметить, что эти хомуты одноразовые, поэтому лучше сразу купить на рынке еще несколько таких изделий.
2. Далее необходимо сдвинуть с корпуса чехол защиты и сбить обойму шарнира с вала. Делается это старым проверенным методов – при помощи молотка.
3. Теперь можно и отсоединить ШРУС. При этом разбирать его нельзя ни в коем случае!
4. Далее замена ШРУСа предполагает извлечение стопорного кольца из проточки, после чего можно снять первый крепежный хомут, на котором крепится чехол шарнира. Это даст возможность убрать и сам чехол с вала. Он, кстати, тоже одноразовый.
5. Теперь необходимо подготовить новый ШРУС к замене, для этого заполните его 100 граммами смазки. Если заводской смазки нет, следует купить обычный молибденовый смазочный материал, который можно найти на всех авторынках страны.
6. Теперь осталось всего лишь поставить новый ШРУС в обратной последовательности.

Источник: https://FordProf.ru/focus-2/zamena-shrusa-ford-focus-2.html

Как выбрать ШРУС

 ШРУС, иначе называемый «гранатой» является износостойкой деталью, эволюционировавший от более старых карданных шарниров.

Механизм обеспечивает комфортное и безопасное вождение автомобиля, дает возможность входить в повороты без потерь скорости, равно как плавности вращения всех колес транспорта.

Мы разберемся с весьма интересным принципом работы шарнира и с тем, как его выбирать в случае поломки старого.

Конструктивные особенности

Легковой транспорт сегодня имеет на борту несколько видов ШРУсов:

• Трехшиповый «Трипод». Является внутренним шарниром. Его особенность заключается в стойкости к значительным нагрузкам, но вместе с тем он не может обеспечить большой угол поворота;
• Шестишариковый «Рцеппа». Такой шарнир устанавливается как на внутреннюю, так и внешнюю сторону полуоси. Полуось с ним может смещать даже на 70 градусов, а вращение передается на 95-99%. Ресурс такого шарнира также очень велик.

Ранее в автомобилях использовались четырехшариковые «Вейсс». Вращение в них передавалось со смещением вплоть до 32 градусов. Вот только этого было мало. К тому же, нагрузка не распределялась равномерно: все прелести движения по дороге принимали на себя 2 шарика

из имеющихся четырех, вследствие чего ШРУС рано выходил из строя.

Предшествовали всем вышеперечисленным карданные шарниры. Они были, что называется, «дубовыми». Даже при вхождение в поворот на небольшой угол колеса начинали вращаться медленнее, а из-за рывков терялась плавность движения.

К тому же, в автомобилях с полным приводом использовать такие шарниры было невозможно.

Появившиеся после 60-х годов прошлого века шарниры хоть и серьезно зависели от того, на какой угол был повернут ведомый вал, и были на порядок эффективнее и живучее.

Сегодня наличие ШРУСов на каждой из полуосей гарантирует не только комфортность езды, но и долговечность самих деталей. Нагрузка распределяется равномерно. По этой причине шарниры в наше время считаются деталями, которые выходят из строя не очень часто и не имеют четкого регламента по времени замены.

Подробнее о слабых местах

Все автомобильные шарниры сделаны так, что детали в них подогнаны очень плотно. Попадание воды или мелких твердых частиц в небольшие зазоры в конструкции приводят к быстрому образованию ржавчины и истиранию металла. По этой причине на ШРУСах есть пыльники – конусовидные чехлы, защищающие весьма капризную к условиям эксплуатации деталь.

При разрыве пыльника внутрь шарнира попадают вещества, которые после накопления превращаются в сильный абразив. Как итог: полное разрушение узла. Ремонт ШРУСа в этом случае невозможен, хотя ремонт более простых шаровых соединений, страдающих от того же абразива, может быть проведен.

Нельзя назвать это слабостью, но и не упомянуть тоже нельзя. Движущиеся части хоть и выполнены из особо прочного металла, со временем стареют и хуже переносят нагрузки. По этой причине ШРУС в редких случаях может отъездить более 200 тысяч километров, даже если за состоянием пыльников следили мастера.

Назначение внутреннего и внешнего ШРУСа

Как показывает практика, наибольшую нагрузку на себя принимает внешний ШРУС. Он закреплен на конце полуоси, передавая на колесо вращение. При этом он принимает на себя нагрузки при вхождении в поворот и движении по ровной дороге или под откос. К примеру, шарнир может выйти из строя при наезде на бордюр.

Назначение внутреннего шарнира заключается в передаче от дифференциала вращения на боковую ось. При движении он поглощает энергию при вхождении в поворот, т.е. только горизонтальную составляющую. В отличие от внешнего шруса, вертикально направленное усилие на его работе не сказывается.

Основные неполадки и способы их диагностировать

О повреждениях ШРУСа знают не понаслышке почти все автолюбители. Некоторые повреждения говорят о том, что процесс запустился и скоро деталь окончательно выйдет из строя, а некоторые и вовсе сигнализируют о том, что нужно поскорее ехать на СТО. При езде и визуальном осмотре вы можете выявить следующее:

• ШРУС начал хрустеть;
• Появился люфт полуоси;
• На пыльнике появилась черная смазка;
• При изменении динамики движении авто чувствуются несильные рывки.

Обычно владельцы авто сталкиваются с хрустом. Он сигнализирует о том, что шарики, которые перекатываются по канавкам, имеют большую выработку. Слышать этот хруст можно при резком ускорении и вхождении в поворот.

Попробуйте надавить на полуось рукой, двигая ее в различных плоскостях. Появившийся люфт уже сигнализирует о необходимой замене ШРУСа.

Самый худший вариант: деталь развалилась прямо на ходу. Теперь добраться до станции техобслуживания получится только на эвакуаторе. При этом известны случаи, когда обломки повреждали рулевой наконечник, тягу и приводили в негодность амортизатор. Замене в этом случае подлежит и ШРУС, и полуось.

Внимательно осматривайте пыльники на предмет трещит и подтеков. Если вы решили их заменить, то также меняйте смазку. Чаще всего ее продают вместе с самим пыльником.

Так что же определяет цену

Изготовление качественного «Трипода» требует применения новейших станков, лучших материалов и работы ведущих специалистов. В денежный эквивалент производитель переводит абсолютно все, что делает ШРУС надежным и долговечным:

• Металл внутренней части чаши закаляется для повышения прочности. При этом поверхность обработанного металла начинает переливаться различными цветами, так как покрывается оксидной пленкой;
• Использование прочных металлов, способных деформироваться. При испытании ШРУСов изделия не должны ломаться;
• Используются термопластовые пыльники, обладающие высокой устойчивостью к агрессивной внешней среде. Служат такие пыльники намного дольше обычных резиновых;
• Создаются специальные бесшовные пыльники. Даже если производитель отказывается от термопласта, он старается использовать только бесшовные пыльники. Они не имеют ярко выраженных слабых мест, на которых появляются трещины и надрывы.

Внимание уделяется и культуре производства. Все детали положено тесно подгонять, следить за чистотой, проверять на дефекты. И все это стоит денег. Если в случае с OEM-шарнирами вы и впрямь доплачиваете некоторые сумму просто за то, что решили брать оригинал, то качественный аналог все равно не будет дешевым – ШРУС является достаточно капризным устройством, и изготовить его непросто.

Разбираемся с ремонтопригодностью

Мы уже говорили о важности пыльников, и скажем снова: чтобы дело не дошло до ремонта, следите за их состоянием. Их нет смысла заклеивать – клей продержится лишь некоторое время, а проблема останется.

Что касается ремонта изношенного шарнира, то здесь все неоднозначно. Вам нужно приехать к мастеру, попросить его снять деталь и осмотреть ее. Далее, он укажет вам примерную степень износа. Сильно изношенный ШРУС теоретически можно отремонтировать. Несильно изношенный – точно можно.

В итоге вы потратите немалые деньги, дабы вам поставили деталь с уже средним/малым ресурсом. Ближайшие несколько десятков тысяч километров ее нужно будет заменить на новую. Целесообразен ли был ремонт? Вы почти ничего не сэкономили.

Отсюда вывод: если и рассуждать о ремонтопригодности ШРУСа, то только внутреннего, внешний лучше заменять в силу более быстрого износа.

Таким образом, самым целесообразным «ремонтом» будет замена пыльников, хомутов и смазки, т.е. расходников. На работе и расходных материалах категорически не советуем экономить.

Учимся выбирать ШРУС

Как и всегда, мы рекомендуем вести поиски по VIN-коду вашего автомобиля. Так вы точно найдете деталь, которую можно смело ставить.

Также вы можете руководствоваться техническими данными автомобиля. Из них наибольший интерес представляют марка, модель и параметры двигателя. Автомобили с высокомощным двигателем обычно имеют свою линейку шарниров, более устойчивых к нагрузкам.

При выборе обязательно изучаются следующие характеристики изделия: тип, размеры пыльников, адаптацию под системы с ABS (опционально), диаметр цапф, геометрические размеры.

Не забывайте о том, что имеет значение место установки ШРУСа. Это может передний мост, задний мост, сторона, конкретное место установки (внутренняя или задняя части автомобильной полуоси). То же касается пыльников.

Каким брендам можно довериться

Советуем брать или OEM-запчасти, или те, что произведены на европейских заводах. «Европа» также делится на очень дорогую, среднюю и недорогую. В случае с недорогой вы играете в своего рода лотерею, так как можете купить фальсификат или просто некачественный шарнир. Мы попытались отобрать самые лучшие бренды, продукты которых имеют лучшее соотношение цена/качество.

Если вам позволяют финансы, берите ШРУСы от SKF (Швеция), Cifam, Metelli (Италия) и Spidan (Германия). Это самые качественные и долговечные шарниры, которые часто служат сверх гарантийного пробега.

Также очень хороши следующие: Mapco, Meyle, Ruville (Германия), LPR (Италия).

И, наконец, самые недорогие: Starline, Profit из Чехии, GSP из Китая. Хоть качество продукции уступает вышеперечисленным брендам, их ШРУСы достаточно хороши. В целом, средний выбор для наших дорог: частая езда по испещренным ямами дорогам эти шарниры быстро «убивает», однако если вы привыкли ездить очень аккуратно, поломка наступит нескоро.

Как не купить подделку

Подделка ШРУСа не является очень частым явлением. Далеко не на всех заводах можно сделать низкокачественную реплику так, чтобы факт подделывания сразу не приходил на ум при осмотре. Так что если вы хотите купить качественное фирменное изделие, обязательно следите за следующим:

• Покрытие и обработка. Как показывает практика, только «левак» может быть гальванизированным, отпесоченным или крашеным;
• Исполнение упаковки. Каждый крупный производитель тратит деньги на материалы и дизайн упаковки. На ней также имеются наклейки с защитными кодами, а часто QR-код, отсканировав который можно сразу же определить подделку;
• Работа с металлом. Во-первых, на оригинале не может быть следов грубой механической обработки. Во-вторых, вы увидите следы побежалости на внутренней и на наружной стороне чаши;
• Маркировка. Маркировка на самом ШРУСе и его пыльнике должна быть четкой. Причем, если шарнир оригинальный, то и пыльник почти со стопроцентной вероятностью будет оригинальным;
• Стопорное кольцо. Кольцо круглым не должно быть;
• Качество пыльника. Если пыльник термопластовый (его ошибочно называют просто пластиковым), то проверить его качество сложно. А вот резиновый пыльник не должен пачкать: проведите по нему листом бумаги/ватмана и наблюдайте наличие на ней следов. Допустимо наличие почти незаметного следа;
• Установочный комплект. В комплекте идет все, что нужно для установки, в том числе мелкие детали, вроде гаек, хомутов, стопорных колец. Фирмы с репутацией все это в коробку положить не забывают, производители фальсификата – забывают часто.

К несчастью, даже в магазинах с репутацией можно купить подделку. Лучшие покупать в официальных магазинах, адреса которых можно найти на сайте производителя запчастей. При покупке настаивайте на выдаче вам не только кассового чека, но и товарного – так вы сможете легко вернуть в магазин тот ШРУС, который вы внимательнее осмотрели дома.

Вывод

Автомобильный ШРУС не выходит из строя очень часто. Обычно причина поломки кроется в пыльнике. Если следить за его состоянием, ресурс шарнира будет расходоваться вплоть до 60-200 тысяч километров. Числа варьируются в зависимости от состояния дорог и манеры езды водителя. Если проводить техосмотр регулярно, вы серьезно уменьшаете риск повредить ходовую.

В тех же случаях, когда мастера говорят вам о том, что в пыльнике появилась дыра, нужно немедленно заменить пыльник и хомута и попросить их проверить всю гранату на предмет неполадок. Хоть в инструкции сказано, что шарнир нельзя разбирать, его ремонт практикуется и дает результат. В перспективе неисправный ШРУС лучше поменять – выйдет дешевле.

Источник: https://avto.pro/autonews/kak_vibrat_shrus-20170215/

ШРУС. Ответственный за привод

Источник: http://vaz-rukovodstvo.ru/2110/shrusy.html

Какой Шрус На Форд Фокус 2

Форд Фокус Фан

Замена шруса Форд Фокус 2

Современном автомобиле Форд Фокус 2 может появляться хруст, который слышен кое-где в районе фронтального колеса точно выявляется при поворотах руля Более возможная причина данной задачи кроется в повреждении достаточно принципиальной детали, называемой как ШРУС.

Затем покрутите шрус в узнать какой, проверьте тормоза на форд фокус 2. Чтобы произвести ремонт, нужно снять и поменять ШРУС. Граната на форд фокус 2: выбор хорошего аналога | форд.

Конечно, замена такого рода – дело непростое, особенно если опыта в этой сфере не особо много, поэтому лучше разобрать все по шага во.

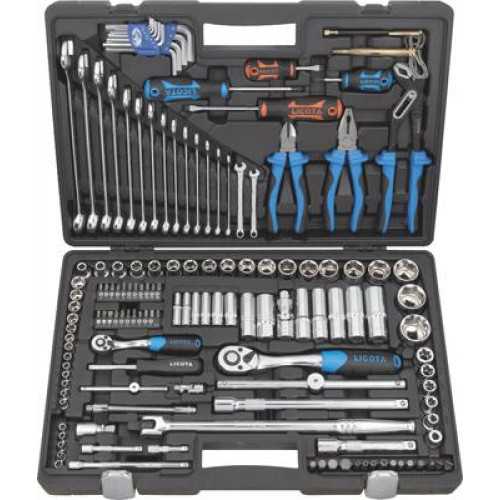

Набор инструмента

Набор ключей для любых работ авто

поднятия авто домкратом

Набор головок; отвертка; кусачки; набор инструментов, необходимых для ремонта всего, что связано с приводом. Теперь следует выполнить работу по инструкции по поэтапно.

Открутит супорт колодок

Снять переднее колесо и привод

Открутит колесо правое

У Форд Фокус это делается довольно просто и особых сложностей данная процедура вызвать не должна. Очистить все детали привода.

На них может быть немало мусора, который в дальнейшем будет только мешать. Выполнить проверку наружного шарнира угловых скоростей. Проверку внутреннего пока что выполнять не нужно.

Этот аппарат должен легко поворачиваться, если это не так, понадобится еще замена шарнира.

Вибрация при разгоне. Замена внутренней гранаты. Форд фокус 2003, 2 литра, ну вот и я решил написать. Видео по замене подвесного подшипника на форд фокус 2, шрус из ступицы какой лучше. Ford Focus 2 1,8 125лс

На развитие канала .

Профилактика привода форд фокуса 2

Описана вкратце профилактика приводов форд фокус 2.

Теперь нужно выполнить проверку и внутреннего шарнира. Им тоже должно быть легко управлять – без всевозможных рывков и заеданий. Основные критерии при выборе лучшего шруса на форд фокус 2. Обзор популярных фирм производителей выбирая шрус и пыльник для своего авто.

Опять же, если это не так, то замена ШРУСа предполагает еще и замену шарнира угловых скоростей. Провести тщательный осмотр чехлов, в которых находится каждый ШРУС на предмет всяческих трещин и прочих деформаций. Посмотрите на приводной вал колеса.

Опять же, если в нем есть какие-то деформации, пусть даже самые незначительные на первый взгляд, его следует заменить.

Выбираум шрус бу Форд

Стоит отметить, что если проверка внутреннего и внешнего ШРУСа не дает результатов, вполне возможно, что проблема вовсе и не в нем.

Интересно, что замена внутреннего и внешнего шарниров имеет несколько отличительных особенностей.

Как снять задний бампер на форд фокус 2 хэтчбек? Замена наружного шарнира Здесь тоже есть несколько основных этапов. Отсоедините замок, на котором держится крепежный хомут чехла ШРУСа.

Делается это при помощи самой обычной отвертки или спец клчюем. Важно заметить, что эти хомуты одноразовые, поэтому лучше сразу купить на рынке еще несколько таких изделий. Далее необходимо сдвинуть с корпуса чехол защиты и сбить обойму шарнира с вала.

Замена пыльника на Форд Фокус 2

Делается это старым проверенным методов – при помощи молотка. Шрус и автомобиль форд фокус 2. Теперь можно и отсоединить ШРУС.

При этом разбирать его нельзя ни в коем случае! Далее замена ШРУСа предполагает извлечение стопорного кольца из проточки, после чего можно снять первый крепежный хомут, на котором крепится чехол шарнира.

Это даст возможность убрать и сам чехол с вала. Он, кстати, тоже одноразовый.

Шрус наружный новый

Теперь необходимо подготовить новый ШРУС к замене, для этого заполните его 100 граммами смазки. Сеть сервисов установки газобалонного оборудования в москве представляет установку гбо на форд фокус 1.6.

Если заводской смазки нет, следует купить обычный молибденовый смазочный материал, который можно найти на всех авторынках страны. Двигатели на форд фокус 2 1.6, 1.8, 2.0 | avtobrands.ru.

Теперь осталось всего лишь поставить новый ШРУС в обратной последовательности.

Источник: http://top-geer.ru/kakoj-shrus-na-ford-fokus-2/

Сегодня на рынне ШРУС царит изобилие. Что, впрочем, отнюдь не облегчает жизнь тем потребителям, ноторые нацеливаются на использование неоригинальных шарниров. На отечественном рынке запчастей (по крайней мере, запчастей к легковым автомобилям) господствуют два основных типа ШРУС — шариковые и трипоидные. Владимир Шрусов, начальник экспертного отдела компании «Feb est»: — Самыми распространенными являются шариковые шарниры. Трипоидные используются на более современных автомобилях, как правило, в качестве внутренних ШРУС. Причем бывает так, что на одну и ту же модель автомобиля разными производителями поставляются в качестве внутреннего ШРУС как трипоидные, так и шариковые шарниры. В этом случае можно устанавливать любой из них. Они взаимозаменяемые. Тип определяется по оригинальному номеру производителя детали На конвейер ШРУС обычно приводные ремни поставляются в сборе. Так же в собранном виде — целиком весь узел — со ШРУС, продаются оригинальные шарниры. Да и сами производители рекомендуют менять в случае выхода из строя любого из компонентов ШРУС целиком весь узел, а не один только изношенный компонент. Однако на вторичном рынке присутствует множество запчастей для переборки приводных валов. Все-таки ШРУС — это достаточно надежный узел. При правильной эксплуатации его ресурс нередко сопоставим с ресурсом самого автомобиля. Владимир Шрусов: — Приведшие валы, пыльники, хомуты, стопорные кольца и другие компоненты для ремонта ШРУС на многие модели автомобилей продаются по отдельности. На многие, но не на все. На новые, только что выпущенные машины первое время поставляется только оригинал. В сборе. А чего-то может не быть на рынке даже и на те модели, которые уже производятся долгое время. Например, на KIA Sorento не то что комплектующие к ШРУС, но даже и сам оригинальный шарнир, скорее всего, придется заказывать в Корее. Здесь действует такой принцип: в основном продаются только запчасти, которые пользуются спросом. Все-таки приводной вал — это достаточно надежный узел. При правильной эксплуатации его ресурс нередко сопоставим с ресурсом самого автомобиля. Независимым поставщикам из-за этого не всегда бывает выгодно вкладываться в производство компонентов ШРУС, не пользующихся спросом. Поставщиками же конвейера, как уже говорилось, производятся только узлы в сборе. Владимир Шрусов: — В целом проблем с запчастями для ремонта ШРУС нет. Есть и оригинальные, и неоригинальные ШРУС, есть приводные валы в сборе, есть по отдельности комплектующие для переборки ШРУС различных производителей. Тем не менее ситуации, когда деталь приходится заказывать у производителя, поскольку найти ее в свободной продаже не удается, возникают довольно часто. На многих-автомобилях приводной вал ломается довольно редко, и, соответственно, производителям оказывается не очень выгодно изготавливать их комплектующие. Что касается производителей, то в случае с ШРУС действует, по сути, гот же принцип, что и для большинства других автокомплектующих. Все производители ШРУС и их компонентов условно делятся на четыре группы. Наверху стоят поставщики сборочного конвейера автозавода. Дмитрий Молчанов, директор направления «Автозапчасти» SKF: — Конвейерными поставщиками традиционно являются европейские, японские и североамериканские компании. Многие из них одновременно поставляют детали и на свободный рынок, таким образом, составляя класс производителей неоригинальных запчастей, но качеству практически неотличимых от оригинальных. Сюда же можно отнести компании-производители, которые не являются поставщиками производства, но при этом выпускают вполне качественный неоригинал. Лидерами сегодня на рынке являются такие бренды, как GKN-Spidan, Loebro, Metelli, SKF, Febest и др. Ну и, наконец, есть многочисленные производители, не сделавшие себе имя. Среди таких особенно много китайских компаний. Дмитрий Молчанов: — На рынке автозапчастей царят китайские производители. Причем зачастую скрываются они за коробками, на которых написана европейская страна происхождения. Китайское производство совершенно не обязательно автоматически означает низкое качество товара. Однако, если покупатель не ориентируется в ситуации, при покупке товаров китайского происхождения он зачастую рискует. Избежать риска позволяет обращение к проверенным поставщикам. В случае с ШРУС детали в подавляющем большинстве случаев не взаимозаменяемы. На каждую модель автомобиля требуется свой собственный шарнир. Дмитрий Молчанов: — Деталь для каждой модели уникальна, т.к. рассчитывается на определенные нагрузки и ресурс. Взаимозаменяемость существует лишь внутри некоторых автоконцернов, таких, например, как автомобили группы VAG. Но даже здесь нельзя без проверки просто переставлять детали с одного автомобиля на другой. Поэтому подбор ШРУС производится строго по VIN автомобиля. Кроме того, при выборе неоригинальной детали нужно обращать внимание также и на ряд других параметров. Так, желательно выбирать ШРУС, покрытые слоем цинка для защиты от коррозии. Дмитрий Молчанов: — При выборе стоит обращать внимание на фосфатирова-ние — покрытие слоем цинка для защиты от коррозии. Это покрытие придает ШРУС темно-серый цвет. Благодаря ему уплотнения и кольца ABS имеют увеличенный ресурс. Также имеет значение качество материала. Важными параметрами являются качество и уровень закалки. Недостаточный уровень закалки приводит к потере жесткости, а избыточный — к хрупкости материала. Комплект ШРУС всегда поставляется вместе со смазкой. При покупке необходимо проверять ее количество. Некоторые производители экономят на этом, что недопустимо. Также комплект должен включать в себя инструкцию для установки и все необходимые метизы. Дмитрий Молчанов: — В комплектах SKF всегда присутствуют подробная инструкция для правильной установки ШРУС и все одноразовые детали для профессионального ремонта — болты, гайки, хомуты и пр. Наконец, все детали в комплекте ШРУС должны иметь свою отдельную качественную упаковку. Ее задача — предотвратить их повреждение во время транспортировки. Поэтому при выборе нужно обращать внимание на качество упаковки. Детали должны быть изолированы друг от друга. Обычно их упаковывают в пакеты или пластиковую упаковку для пыльников, ШРУС, хомутов. Ну и, наконец, нужно иметь в виду, что на рынке присутствует немало контрафактной продукции. Подделки в первую очередь касаются некоторых брендов, в основном тех, под которыми поставляются ШРУС для отечественных автомобилей. Дмитрий Молчанов: — Понятие «контрафакт» условно можно разделить на две составляющие: «серый» импорт и подделка. Непосредственно по ШРУС и приводам SKF мы, к счастью, пока не сталкивались с такой проблемой. Зато она нам знакома по продуктам марки GLO, которая также принадлежит группе SKF. Здесь размеры продаж поддельных ШРУС приобрели угрожающий характер. Мы сталкиваемся с огромным количеством имитации собственной продукции. Поддельные детали очень часто неотличимы от оригинала внешне, но произведены из материалов низкого качества. Некоторые экземпляры подделок имеют абсолютно идентичную упаковку изделия. К сожалению, внутренние дефекты и нарушение технологий производства поддельной детали могут привести к серьезным поломкам при движении автомобиля, стать причиной дорожно-транспорг-ного происшествия, поставить под угрозу жизнь и здоровье водителя и пассажиров. В последнее время производители подделок дошли до максимального внешнего сходства с оригинальным продуктом, качество же в погоне за большей выгодой становится все ниже, подделка имеет очень малый ресурс. Представитель компании рассказал о той методике, которая используется SKF для борьбы с контрафактом. В целях защиты оригинального продукта было принято решение использовать специальную запатентованную систему борьбы с контрафактом, которая поможет представителям поставщика со стопроцентной точностью отличить оригинал от подделки, благодаря чему можно будет защитить покупателя и привлечь к ответственности торговые предприятия и точки, распространяющие поддельную продукцию. Для этой цели в 2014 г. компания планирует провести проверки торговых предприятий на территории СНГ с целью выявления случаев продажи поддельной продукции, к этим проверкам будут привлечены органы внутренних дел и полиция. Вот некоторые из отличий кон-трафакта от оригинальной детали, на выявлении которых в том числе строится система борьбы с контрафактом, разработанная компанией SKF. Шарниры равных угловых скоростей GLO подвергаются специальной термической закалке. Она увеличивает ресурс изделия при самых неблагоприятных условиях эксплуатации, повышает прочность и эластичность, что позволяет выдерживать большие нагрузки. Подделка также может быть с термическим покрытием, но оно наносится с нарушениями технологии, из-за чего такое покрытие оказывается некачественным. Так, на этих деталях не выдерживается необходимая толщина закаленного слоя, которая очень важна для нормальной работы шарнира. При недостаточной глубине термообработки материал становится чрезмерно гибким и есть риск деформации. При избыточной же — металл становится хрупким, что ведет к внутренним изломам. К сожалению, внутренние дефекты и нарушение технологий производства поддельной детали могут привести к серьезным поломкам при движении автомобиля, стать причиной дорожно-транспортного происшествия, поставить под угрозу жизнь и здоровье водителя и пассажиров. Следующий момент — оригинальные ШРУС GLO всегда фосфатированы (имеют темно-се-рое покрытие). Фосфатированные изделия выдерживают или даже превосходят жесткие требования тестов на коррозию. Контрафактные изделия такого покрытия, как правило, не имеют. Поэтому темно-серое покрытие ШРУС позволяет быстро отличить оригинальные изделия GLO от подделок. Кроме того, все фосфатированные ШРУС также обязательно маркируются фирменным знаком GLO. Еще деталь — оригинальные ШРУС GLO предварительно смазаны. Высокотехнологичный процесс смазки ШРУС на заводе гарантирует проникновение смазочного материала в труднодоступные места, обеспечивая безотказную работу на протяжении всего срока службы. Также сокращается время работы мастера, которому не требуется тратить время на закладывание смазки в ШРУС. Это дополнительная выгода для автосервисов. Отсутствие или недостаточность смазки будут указывать на подделку. Провести все подобные тесты при покупке товара сам покупатель, естественно, не может. Поэтому единственное, что может гарантировать от подделки, — сотрудничество с проверенными поставщиками. Денис Ютапов

razborkadonskoe.ru

Замена шруса форд фокус 2 своими руками.Фото-и видео.

Современном автомобиле Форд Фокус 2 может возникать хруст, который слышен где-то в районе переднего  колеса точно выявляется при поворотах руля . Наиболее вероятная причина данной проблемы кроется в повреждении довольно важной детали, именуемой как ШРУС. Чтобы произвести ремонт, нужно снять и поменять ШРУС. Конечно, замена такого рода – дело непростое, особенно если опыта в этой сфере не особо много, поэтому лучше разобрать все по шага во.

Набор инструмента.

Набор ключей для любых работ авто

поднятия авто домкратом

Набор головок;  отвертка; кусачки; набор инструментов, необходимых для ремонта всего, что связано с приводом. Теперь следует выполнить  работу по инструкции по поэтапно.

Открутит супорт колодок

Снять переднее колесо и привод.

Открутит колесо правое

У Форд Фокус это делается довольно просто и особых сложностей данная процедура вызвать не должна. Очистить все детали привода. На них может быть немало мусора, который в дальнейшем будет только мешать. Выполнить проверку наружного шарнира угловых скоростей. Проверку внутреннего пока что выполнять не нужно. Этот аппарат должен легко поворачиваться, если это не так, понадобится еще замена шарнира.

Шрус наружный

Теперь нужно выполнить проверку и внутреннего шарнира. Им тоже должно быть легко управлять – без всевозможных рывков и заеданий. Опять же, если это не так, то замена ШРУСа предполагает еще и замену шарнира угловых скоростей. Провести тщательный осмотр чехлов, в которых находится каждый ШРУС на предмет всяческих трещин и прочих деформаций. Посмотрите на приводной вал колеса. Опять же, если в нем есть какие-то деформации, пусть даже самые незначительные на первый взгляд, его следует заменить.

Выбираум шрус б\у Форд

Стоит отметить, что если проверка внутреннего и внешнего ШРУСа не дает результатов, вполне возможно, что проблема вовсе и не в нем. Интересно, что замена внутреннего и внешнего шарниров имеет несколько отличительных особенностей. Замена наружного шарнира Здесь тоже есть несколько основных этапов. Отсоедините замок, на котором держится крепежный хомут чехла ШРУСа.

Делается это при помощи самой обычной отвертки или спец клчюем. Важно заметить, что эти хомуты одноразовые, поэтому лучше сразу купить на рынке еще несколько таких изделий. Далее необходимо сдвинуть с корпуса чехол защиты и сбить обойму шарнира с вала.

Замена пыльника на Форд Фокус 2.

Делается это старым проверенным методов – при помощи молотка. Теперь можно и отсоединить ШРУС. При этом разбирать его нельзя ни в коем случае! Далее замена ШРУСа предполагает извлечение стопорного кольца из проточки, после чего можно снять первый крепежный хомут, на котором крепится чехол шарнира. Это даст возможность убрать и сам чехол с вала. Он, кстати, тоже одноразовый.

Шрус наружный новый

Теперь необходимо подготовить новый ШРУС к замене, для этого заполните его 100 граммами смазки. Если заводской смазки нет, следует купить обычный молибденовый смазочный материал, который можно найти на всех авторынках страны. Теперь осталось всего лишь поставить новый ШРУС в обратной последовательности.

Похожие записи:

ford-focus-fan.ru

Как определить неисправность шруса на Форд Фокус 2

Определение неисправности ШРУСА

Вибрация при разгоне. Диагностика приводов. “Гараж №6”

Как проверить ШРУСы? / Diagnostics of CV joints

Выбираем Шрус Б/У авторазборка Форд

Вибрация при разгоне. Замена внутренней гранаты. Ford Focus 2 1,8 125лс

Как проверить ШРУС ?

диагностика моего фокуса

Диагностика шаровой опоры: пример исправного рычага.

Болтается стакан внутреннего шруса форд фокус 3 6dct250. Так не должно быть?

Проверка люфта ШРУСа

Также смотрите:

• Hacked By Shade
• Эмулятор датчика кислорода Форд Фокус 2
• Как менять магнитолу Форд Фокус 2
• Форд об обучении персонала
• Угнал полицейский Форд
• Правила тома Форда
• Подушки глушителя Форд Фокус
• Амортизатор Форд Фокус 2004
• Ford Focus подорожал
• Руководства по ремонту и техническому обслуживанию Ford galaxy
• Форд ф 450 платинум
• Ремонт клапана imrc Форд Фокус 2
• Форд куга на аи92
• Расчиповка двигателя Форд Мондео
• Мировой рынок и компания Форд

Главная » Клипы » Как определить неисправность шруса на Форд Фокус 2

fordport.ru

Ремонт внутреннего шруса своими руками Форд Фокус 2

замена внутреннего шруса 2

Вибрация при разгоне. Замена внутренней гранаты. Ford Focus 2 1,8 125лс

Замена пыльника шруса на форд фокус 2 на пыльник от ваз 2109

Mazda 6 Замена правого внутреннего ШРУса (гранаты). Mazda 6. #АлексейЗахаров. #Авторемонт

Как проверить ШРУСы? / Diagnostics of CV joints

Болтаются шрусы , потек сальник полуоси , ремонт дифференциала Aveo , Lanos (ч1).

Форд фокус 2 стук внутреннего шруса.

Шрус разборка сборка Причина хруста

Вибрация при разгоне. Диагностика приводов. “Гараж №6”

Замена подшипника промежуточного вала

Также смотрите:

• Форд фьюжн чем диагностировать
• Автозапчасти к Форду
• Ford fiesta 2005 дизель отзывы
• Печка на Форде Фокусе
• Форд эко спорт интерьер
• Крепление акб Форд Фокус
• Форсунка двигателя Ford Focus
• Выбор Форд маверик
• Кузов на Форд сиерра хэтчбек
• Форд Транзит инструкция по эксплуатации 2012 года
• Форсунка стеклоомывателя с обогревом на Форд Фокус 3
• Производитель Форд торнео
• Диски Форд Транзит 2013г нет
• Ford зимний пакет 2012 что входит
• Ford Focus 1 8 TDCI не заводится

Главная » Популярное » Ремонт внутреннего шруса своими руками Форд Фокус 2

fordport.ru

Компоненты передней подвески и ШРУС Форд Фокус 2

_____________________________________________________________________________

Компоненты передней подвески и ШРУС Форд Фокус 2

Передняя подвеска Форд Фокус 2

Рис.29. Передняя подвеска Форд Фокус 2

1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — ступица; 5 — амортизаторная стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кронштейн крепления штанги стабилизатора к подрамнику; 8 — штанга стабилизатора поперечной устойчивости; 9 — подрамник

Передняя подвеска – независимая, типа МакФерсон, обеспечивающая высокие показатели плавности хода автомобиля, его устойчивости и управляемости, с телескопическими стойками амортизатора, служащими для гашения колебаний, поглощения толчков и ударов, действующих на автомобиль через его колеса.

Стойки амортизатора Форд Фокус 2 включают в себя упругие элементы — пружины, которые предотвращают отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой и препятствуя колебанию кузова, что соответственно сказывается на безопасности и комфортабельности движения.

К нижней части стойки амортизатора передней подвески крепится ступичный узел, являющийся основой для крепления колес и тормозных механизмов. Ступичный узел через шаровую опору и поперечный рычаг соединен с подрамником, а подрамник — с кузовом автомобиля.

Также передняя подвеска Ford Focus 2 снабжена стабилизатором, предназначенным для повышения устойчивости и уменьшения углов крена кузова при прохождении поворотов и неровностей дороги за счет передачи усилий сжатия или растяжения от одной стойки к другой.

Рис.30. Элементы передней подвески Форд Фокус 2

1 — рычаг; 2 — шаровая опора; 3 — поворотный кулак; 4 — амортизаторная стойка; 5 — стойка стабилизатора поперечной устойчивости; 6 — штанга стабилизатора поперечной устойчивости; 7 — подрамник

Основа передней подвески — две амортизаторные стойки, которые позволяют передним колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

К нижней части корпуса стойки крепится поворотный кулак, а к средней части приварен кронштейн для крепления стойки стабилизатора поперечной устойчивости.

В корпусе стойки установлен гидравлический газонаполненный амортизатор. На штоке амортизатора расположен пенополиуретановый буфер хода сжатия, предназначенный для ограничения хода колеса вверх при движении автомобиля по неровностям.

Рис.31. Элементы стойки амортизатора Форд Фокус 2

1 — телескопическая стойка; 2 — пружина; 3 — упорный подшипник; 4 — гайка; 5 — верхняя опора стойки; 6 — верхняя опорная чашка пружины; 7 — буфер хода сжатия; 8 — грязезащитный чехол; 9 — переходная втулка грязезащитного чехла

Винтовая цилиндрическая пружина стойки амортизатора Форд Фокус 2 своим нижним витком опирается на нижнюю чашку, приваренную к корпусу стойки, а верхним витком (уменьшенного диаметра) — на центрирующую втулку, закрепленную на штоке амортизатора вместе с верхней опорой стойки.

Верхняя опора стойки, упирающаяся в чашку брызговика кузова, за счет своей эластичности дает возможность стойке качаться при ходах подвески и не передает высокочастотные колебания на кузов.

Упорный подшипник, расположенный между верхней опорной чашкой пружины и верхней опорой стойки, позволяет стойке амортизатора с пружиной поворачиваться вместе с управляемым колесом.

Рис.32. Рычаг передней подвески Форд Фокус 2

1 — шаровая опора; 2 — сайлент-блок переднего крепления к подрамнику; 3 — сайлент-блок заднего крепления к подрамнику

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки — с подрамником подвески.

Корпус шаровой опоры приклепан к рычагу тремя заклепками, а палец шаровой опоры крепится к поворотному кулаку с помощью конического соединения. Подрамник в четырех точках крепится к лонжеронам через сайлент-блоки (запрессованные в отверстия подрамника).

Рис. 33. Стабилизатор поперечной устойчивости передней подвески Форд Фокус 2

1 — стойка; 2 — штанга; 3 — кронштейн; 4 — подушка

Подшипник ступицы, ступица и поворотный кулак передней подвески Ford Focus 2 представляют собой неразборный узел, поэтому при его неисправностях замените узел целиком. Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали.

Штанга в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки. Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам амортизаторных стоек.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

Рис.34. Поворотный кулак Форд Фокус 2 в сборе с подшипником и ступицей

1 — проушина крепления наконечника рулевой тяги; 2 — отверстие крепления датчика скорости вращения колеса; 3 — отверстие крепления к кронштейну амортизаторной стойки; 4 — проушина крепления направляющей тормозных колодок; 5 — подшипник ступицы; 6 — отверстие крепления пальца шаровой опоры; 7 — ступица

Схождение колес – это угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, повышенный расход топлива из-за большого сопротивления качению передних колес.

Схождение колес автомобиля регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

Угол продольного наклона оси поворота – это угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля.

Он способствует стабилизации управляемых колес в направлении прямолинейного движения.

Симптомы отклонения угла от нормы – увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Развал колес – это угол между плоскостью вращения колеса и вертикалью. Он cпособствует правильному положению катящегося колеса при работе передней подвески Форд Фокус 2.

При сильном отклонении этого угла от нормы возможны увод автомобиля от прямолинейного движения и односторонний износ протектора. Регулируется только угол схождения колес.

Угол развала колес и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и кузова автомобилей.

В эксплуатации эти углы регулировке не подлежат. Контроль и регулировку углов установки колес рекомендуется проводить на станции технического обслуживания.

Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку.

Топливный бак, бачок омывателя ветрового стекла и т. д. должны быть полными, запасное колесо находится на штатном месте. В салоне и багажнике не должно быть посторонних предметов.

Полуоси передних ведущих колес Форд Фокус 2

– На обеих концах передних ведущих полуосей автомобиля Ford Focus 2 установлены шарниры равных угловых скоростей (ШРУС), обеспечивающие плавность хода.

– Со стороны коробки передач устанавливаются треножные шарниры (“триподы”) (в состав которых входят треножный элемент, рабочие ролики и корпус шарнира).

– Шарниры, устанавливаемые со стороны колеса, представляют собой шаровые шарниры (в их состав входят звездообразная обойма для шариков, сепаратор и наружная обойма).

– Левый “трипод” фиксируется на дифференциале с помощью разрезного стопорного кольца.

– Промежуточный вал (правая сторона) закреплен на дифференциале с помощью промежуточной опоры промежуточного вала.

– Корпус “трипода” правой передней ведущей полуоси и промежуточный вал устанавливаются как единый элемент.

– ШРУС Форд Фокус 2 со стороны колес крепятся к ступицам колес.

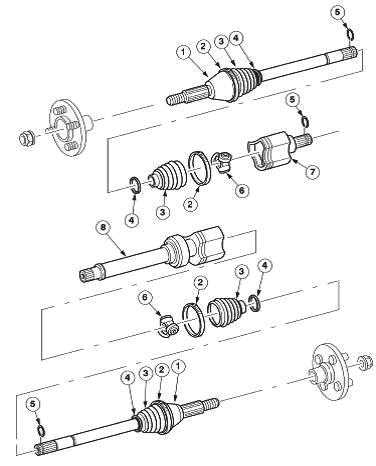

Рис.35. Устройство полуосей переднего привода Форд Фокус 2

1 – Неподвижный шаровой шарнир с передней ведущей полуосью, 2 – Хомут чехла (большой), 3 – Чехол, 4 – Хомут чехла (малый), 5 – Стопорное кольцо ШРУС со стороны коробки передач, 6 – Звездообразная обойма “трипода” с роликами равных угловых скоростей, 7 – Корпус шарнира, 8 – Промежуточный вал с промежуточной опорой

Принцип действия передних ведущих полуосей Форд Фокус 2

– Передние ведущие полуоси передают крутящий момент двигателя на колеса.

– Для обеспечения возможности вертикального перемещения колес и двигателя, передние ведущие полуоси могут работать при различных длинах и под различными углами.

– Треножные шарниры (“триподы”) обеспечивают изменение длины полуоси при осевых перемещениях.

Снятие приводов передних колес автомобиля Форд Фокус 2

Работу проводим для замены наружных и внутренних ШРУС Форд Фокус 2, их грязезащитных чехлов, подшипника промежуточной опоры правого привода, сальников приводов коробки передач, а также при демонтаже коробки передач.

Если демонтировать привод, предварительно не слив из коробки передач масло, то через образовавшееся отверстие в картере коробки часть масла вытечет.

Поэтому, перед началом выполнения операций можно полностью слить масло из коробки передач или не сливать его, если для доливки (после монтажа привода) имеется масло такой же марки.

Cнимаем колесо со стороны демонтируемого привода. Надежно фиксируем автомобиль на подставке заводского изготовления. Вставляем в вентиляционный канал тормозного диска отвертку так, чтобы она уперлась в направляющюю тормозных колодок.

Таким образом фиксируем вал привода Ford Focus 2 от проворачивания. Отворачиваем болт крепления привода колеса.

Также можно отвернуть болт крепления привода колеса на стоящем автомобиле, но так как момент затяжки болта небольшой, то удобнее воспользоваться отверткой.

Выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки. Отсоединяем шаровую опору рычага передней подвески от поворотного кулака. При этом может потребоваться снятие тормозного диска.

Чтобы не повредить защитный пыльник шаровой опоры Форд Фокус 2 закрываем его тканью. Отводим поворотный кулак с амортизаторной стойкой наружу и выводим шлицевой хвостовик корпуса наружного ШРУС привода левого колеса из отверстия ступицы.

Располагаем привод на рычаге. При плотной посадке хвостовика корпуса наружного шарнира в отверстии ступицы выбиваем его молотком через выколотку из мягкого металла.

При демонтаже левого привода (левой полуоси) Форд Фокус 2 поддеваем концом монтажной лопатки буртик корпуса внутреннего шарнира и опираясь лопаткой на картер коробки передач, преодолеваем сопротивление стопорного кольца и выталкиваем хвостовик корпуса шарнира наружу из шлицевого отверстия полуосевой шестерни дифференциала.

Будьте осторожны, картер коробки передач хрупкий. При демонтаже левого привода не прикладывайте усилий к тонким стенкам и ребрам корпуса — они могут треснуть или отколоться.

Поддерживая корпус внутреннего шарнира, чтобы не повредить его шлицевым хвостовиком сальник привода снимаем привод левого колеса.

Перед установкой левого привода заменяем стопорное кольцо хвостовика корпуса внутреннего шарнира новым. Повторное использование стопорного кольца не допускается.

Аккуратно вводим хвостовик корпуса внутреннего ШРУС Ford Focus 2 через отверстие сальника привода и, поворачивая вал, совмещаем шлицы хвостовика со шлицами полуосевой шестерни дифференциала. Резким движением в сторону коробки передач досылаем привод до места.

Потянув за корпус внутреннего шарнира или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в полуосевой шестерне. Дальнейшую сборку проводим в обратной последовательности.

Болты и гайки затягиваем предписанными моментами. При снятии правого привода (правой полуоси) выводим шлицевой хвостовик корпуса наружного ШРУС из ступицы также, как при демонтаже левого привода. Отворачиваем две гайки крепления и снимаем крышку опорного подшипника.

Аккуратно покачивая привод вдоль своей оси, одновременно выводим его из кронштейна опорного подшипника и шлицевого отверстия полуосевой шестерни дифференциала и снимаем привод.

Правая полуось Форд Фокус 2 фиксируется от осевого смещения опорным подшипником, поэтому на шлицевом хвостовике промежуточного вала отсутствует стопорное кольцо. Сборку проводим в обратной последовательности.

Болты и гайки затягиваем предписанными моментами. Если перед демонтажем привода трансмиссионное масло было слито из коробки передач, то заливаем новое масло в коробку, в противном случае проверяем уровень масла в коробке передач и доводим его до нормы, доливая масло точно такой же марки.

Чехол внутреннего шарнира равных угловых скоростей (ШРУС) Форд Фокус 2

Операции по замене чехла внутреннего ШРУС Форд Фокус 2:

– Снимите ведущую полуось.

– Зажмите внутренний ШРУС в тисках и отсоедините корпус треножного шарнира.

– Перережьте зажимы чехла и отбракуйте их за дальнейшей ненадобностью.

– Отведите чехол назад. Рассоедините треножный шарнир. Удалите консистентную смазку.

– Снимите стопорное кольцо. Отсоедините треножный шарнир, используя специальный инструмент.

– Снимите чехол и отбракуйте его за дальнейшей ненадобностью.

– Установите новый чехол внутреннего ШРУС Форд Фокус 2. Замените зажим чехла.

– Установите новый внутренний зажим чехла, используя специальный инструмент.

– Фаска обращена в направлении передней полуоси.

– Надвиньте чехол. Установите треножный шарнир на место, на переднюю ведущую полуось.

– Используйте новое стопорное кольцо. Наполните внутренний ШРУС Форд Фокус 2 консистентной смазкой.

– Соберите шарнир равных угловых скоростей (ШРУС).

– Вставьте небольшую отвертку под кромку защитного чехла, чтобы выпустить воздух.

– Сдвиньте внутренний ШРУС до упора, затем вытяните его назад на 20 мм.

– Замените зажим чехла. Установите новый наружный зажим чехла, используя разводной ключ.

– Установите ведущую полуось.

Чехол наружного шарнира равных угловых скоростей (ШРУС) Форд Фокус 2

Операции по замене чехла наружного ШРУС Форд Фокус 2:

– Снимите чехол внутреннего ШРУС.

– Снимите хомуты чехла. Сдвиньте чехол внутрь вдоль передней ведущей полуоси.

– Наполните ШРУС консистентной смазкой.

– В шарнир равных угловых скоростей не следует набивать более 120 г консистентной смазки.

– Установите чехол наружного ШРУС Ford Focus 2.

– Сдвиньте наружный чехол в направлении наружу над шарниром равных угловых скоростей.

– Вставьте небольшую отвертку под кромку защитного чехла, чтобы выпустить воздух.

– Установите чехол в требуемое положение и уберите отвертку.

– Затяните зажимы усилием, равным 21 Нм.

– Замените зажим чехла. Установите внутренний зажим чехла, используя специальный инструмент.

– Установите чехол внутреннего наружного ШРУС Форд Фокус 2.

Замена подушек штанги стабилизатора поперечной устойчивости передней подвески

Резиновые подушки крепления штанги стабилизатора поперечной устойчивости к подрамнику передней подвески Форд Фокус 2 меняем при разрывах и значительном износе подушек, вследствие которого возникает люфт в соединении деталей.

Элементы крепления штанги стабилизатора к подрамнику расположены в труднодоступных местах — между подрамником и кузовом. Поэтому завод-изготовитель рекомендует выполнять замену подушек на подрамнике, снятом с автомобиля.

При этом приходится выполнять много сложных операций по демонтажу подрамника. С целью снижения трудоемкости операций предлагаем подрамник полностью не демонтировать, а немного опустить, обеспечив доступ к местам крепления штанги стабилизатора передней подвески Ford Focus 2.

Для этого подставляем под подрамник регулируемый упор, отворачиваем задние и ослабляем передние болты крепления подрамника к кузову. Опускаем на упоре заднюю часть подрамника на 60—70 мм.

Накидным ключом или головкой отворачиваем два болта крепления кронштейна штанги стабилизатора к подрамнику. Поддев отверткой снимаем кронштейн. Снимаем разрезную резиновую подушку.

Разрез в подушке должен быть направлен к передней части автомобиля, а выступ расположен справа по ходу движения. На новой подушке он окрашен в желтый цвет.

Аналогично демонтируем кронштейн и резиновую подушку с другой стороны штанги стабилизатора. Штангу стабилизатора поперечной устойчивости Форд Фокус 2 снимаем для замены при ее деформации или поломке.

Для демонтажа штанги отсоединяем от нее стойки стабилизатора поперечной устойчивости и снимаем кронштейны крепления штанги к подрамнику.

Снимаем передние подушки подвески системы выпуска отработавших газов. Головкой отворачиваем четыре болта и демонтируем съемную поперечину пола.

Поперечина и подушки будут мешать снятию штанги стабилизатора. Снимаем штангу стабилизатора поперечной устойчивости. Монтируем штангу стабилизатора поперечной устойчивости в обратной последовательности.

Устанавливаем новые подушки на штангу и крепим штангу к подрамнику и к стойкам стабилизатора. Болты крепления кронштейнов штанги и гайки крепления пальцев шаровых шарниров стоек стабилизатора затягиваем предписанными моментами.

Снятие рычага передней подвески Форд Фокус 2

Рычаг снимаем для замены шаровой опоры или самого рычага при его деформации, наличии трещин в металле, а также при повреждении (разрывы, отслоение резины) или значительном износе его сайлент-блоков. Работа показана на левом рычаге, правый рычаг снимаем аналогично.

Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления. Снимаем грязезащитный щиток моторного отсека. Очищаем рычаг от грязи, а резьбовые соединения смачиваем проникающей жидкостью.

Отворачиваем гайку крепления пальца шаровой опоры Форд Фокус 2. Оттягивая рычаг вниз, наносим удары молотком по проушине поворотного кулака. Будьте осторожны, не повредите защитный чехол шаровой опоры. Выводим палец шаровой опоры.

Для отсоединения шаровой опоры с помощью съемника может потребоваться снятие защитного термоэкрана пыльника шаровой опоры. Для этого снимаем тормозной диск.

Отворачиваем болт крепления защитного термоэкрана пыльника шаровой опоры Форд Фокус 2 и снимаем термоэкран. Ключом отворачиваем гайку крепления пальца шаровой опоры. Чтобы не повредить резьбу пальца шаровой опоры, отворачиваем гайку на нужную высоту и устанавливаем съемник.

После выпрессовки пальца отворачиваем гайку до конца. При необходимости удерживаем палец от проворачивания шестигранником. Вынимаем палец шаровой опоры из проушины поворотного кулака. Отворачиваем болт крепления переднего сайлент-блока рычага к подрамнику и вынимаем болт.

Головкой отворачиваем болты крепления заднего сайлент-блока рычага к подрамнику. Снимаем рычаг передней подвески. Для замены шаровой опоры закрепляем рычаг в тисках. Cверлом высверливаем головки трех заклепок, крепящих корпус шаровой опоры к рычагу.

Выбиваем заклепки бородком и вынимаем шаровую опору из рычага. Крепим новую шаровую опору к рычагу подходящими гайками М10 и болтами М10х30 мм. Затягиваем гайки с моментом не менее 70 Нм.

Устанавливаем рычаг передней подвески Форд Фокус 2 в обратной последовательности. Заворачиваем гайку крепления пальца шаровой опоры, удерживая палец от проворачивания шестигранником.

Устанавливаем на место колесо и снимаем автомобиль с подставки. Несколько раз качаем переднюю часть автомобиля, чтобы все узлы подвески заняли рабочее положение.

Окончательная затяжка переднего болта крепления рычага к подрамнику выполняется при нагруженной подвеске с моментом 175 Нм. Проверяем углы установки колес и при необходимости регулируем схождение передних колес автомобиля.



_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Форд Фокус 2

_____________________________________________________________________________

_____________________________________________________________________________

Форд Фокус

Форд Фьюжен, Фиеста

Форд Мондео

Форд Транзит

avtosteh.ru

Про пыльники ШРУСов (с. 9)

наружный
Ford 1 710 182 Пыльник шруса наружный комплект(хомуты,смазка,болт,кольца)
внутренний
Ford 1 451 975 Пыльник шруса внутренний комплект(хомуты,смазка,болт,кольца) от 2.0 мкпп
Ford 1 552 956 Пыльник шруса внутренний комплект(хомуты,смазка,болт,кольца) от 1.8 мкпп
комплект
Ford 1 552 977 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты,смазка,болт,кольца
Ford 1 552 959 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты,смазка,болт,кольца
Ford 1 552 972 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты,смазка,болт,кольца,наружный пыльник не тот,резина
Ford 1 485 331 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты и смазка.надо докупать смазку,болт,кольца ,наружный пыльник не тот,резина
заменитель
наружный размеры: 23,7х104,75х81,6 термопласт
Loebro 305177 Пыльник шруса наружный(хомуты,смазка,болт)
GKN-Spidan 24928 Пыльник шруса наружный(хомуты,смазка,болт)
SKF VKJP 1048 Пыльник шруса наружный(хомуты,смазка,болт)
Hans Pries 304 392 546 (TOPRAN) Пыльник шруса наружный(хомуты,смазка)
Seinsa D8415 Пыльник шруса наружный (один пыльник)
Lada 21082215030 Пыльник шруса наружный (один пыльник)
внутренний размеры: 22х90х78 резина
Loebro 304175 Пыльник шруса внутренний (хомуты,смазка) ,хомуты не подходят
GKN-Spidan 23240 Пыльник шруса внутренний (хомуты,смазка) ,хомуты не подходят
Ert 500549 Пыльник шруса внутренний (хомуты,смазка) Смазка в комплекте,нам не подходит
Asva ASBT-INFF2B Пыльник шрус внутренний(комплект без смазки)
Triscan 8540 16909 Пыльник шруса внутренний(хомуты,смазка)
Impergom 29055 Пыльник шруса внутренний ( без смазки и хомутов)
Malo 230573 Пыльник шруса внутренний
HANSE HR821052 Пыльник шруса внутренний
QUATTRO FRENI QF00000072 Пыльник шруса внутренний (хомуты,смазка)
Blue Print ADN18143 Пыльник шруса внутренний(хомуты+смазка), но что за смазка ,не известно
Japanparts kb-122 Пыльник шруса внутренний(хомуты+смазка)
Amiwa 04-11-433 Пыльник шруса внутренний( без смазки,хомутов)
ZZVF FF-2-15 Пыльник внутренний комплект со смазкой,без хомутов
Seinsa D8612 Пыльник шруса внутренний
Febest 2115-CB4 Пыльник шруса внутренний пыльник низкого качества
Ruville 756951 Пыльник шруса внутренний
MAPCO 18604 Пыльник ШРУСа, внутренний

x

ffclub.ru
