Предохранители на Форд Фокус 2: где находятся, замена
Бензин: Подогреваемые кислородные датчики. Дизель: Перепускной клапан промежуточного охлаждения воздуха. ST, RS: Подогреваемые кислородные датчики. Petrol: Форсунки, катушки зажигания.

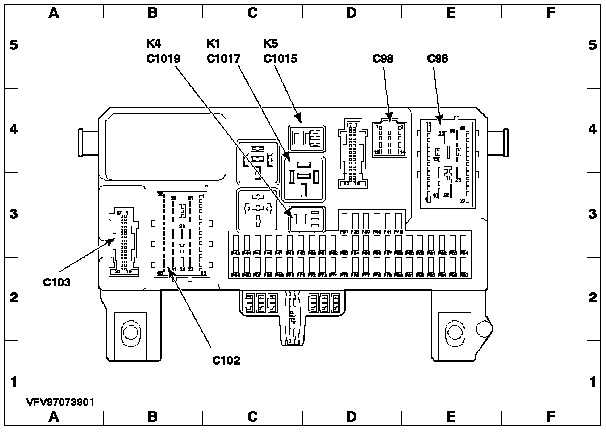

Схема расположения реле и предохранителей Форд Фокус 2 рестайлинг (Ford Focus 2)
Блок управления двигателем, клапаны. Блокировка стартера автоматическая коробка передач. Лампы заднего хода автоматическая коробка передач.
Главное реле. Обогрев лобового стекла. Омыватель фар. Вентилятор системы охлаждения без кондиционера. Управление электропитанием Вентилятор системы охлаждения. Дальний свет левой фары.
Предохранители и реле Ford Focus 2
Дальний сеет правой фары. Прикуривательзадняя дополнительная розетка. Модуль электрооборудования двери переднего пассажира. Обогрев зеркал. Электронные модули питание от аккумуляторной батареи. Дневные ходовые огни.
Комбинация приборов, многофункциональный электронный модуль GEM. Стеклоомыватель, обогрев жиклеров стеклоомывателя. Ближний свет фар, дневные ходовые огни.
Переключатель света. Топливный насос. Обогрев заднего стекла.
Схема и расположение предохранителей на Ford Focus 2 restyling: Первым делом открываем капот. Затем под цифрой 8 вы увидите монтажный блок предохранителей. Блок предохранителей под капотом выделен красной линией. Форд Фокус 2 лс рестайл. Мне нужен блок предохранителей тот что под капотом, со всей проводкой что исходит из него, за исключением моторной косы/проводки (та что идёт к навесным агрегатам, к стартеру, к генератору и так далее). Нигде не могу найти точно такую как у меня, последние три буквы в маркировке не сходятся.
Габаритный свет с левой стороны. Габаритный свет с правой стороны. Модуль электрооборудования двери водителя, центральный замок. Сирена противоугонной системы.
Аудиосистема питание от аккумуляторной батареи. Розетка в багажном отделении, разъем прицепа. Ближний свет правой фары.
Предохранители Ford Focus 2
Ближний свет левой фары. Электропривод регулировок сиденья водителя. Подушки безопасности. Важным моментом выступает расположение самих плавких вставок. Обновленная система имеет больше предохранителей и реле, а в версии Макс элементов еще. Рассматривая схему монтажника, также можно увидеть, что детали стоят на совсем других местах.
Схема предохранителей и реле Ford Focus 2 (2004-2011)
На автомобиле дорестайл элементы, отвечающие за пусковую установку находятся под номерами F13 и R13 в подкапотном блоке. Машины обновленной версии оборудованы вынесенным предохранителем, установленным на специальном кронштейне. За питание музыки в первом поколении отвечает элемент 58 внутреннего блока. Радио питается от вставки Раздвоенная магистраль позволяет расположение предохранителей на форд фокус 2 стабильную работу магнитофона и других агрегатов при увеличении мощности.
Включается при помощи сразу нескольких элементов. Предохранитель F1 и 15 внешнего блока находится на самом видном месте и имеет одинаковое назначение, независимо от модификаций авто. Реле включения установки обдува радиаотра находится в разных местах.
Для авто без кондиционера актуален номер R12, а там, где стоит система отопителя без расположение предохранителей на форд фокус 2 при поломке нужно обратить внимание на R Система питания розетки в конце салона сложна. В первом поколении за работу контактной группы отвечает предохранитель 59, подача энергии на вспомогательный элемент осуществляется через вставку 39, служащую одновременно защиткой прикуривателя.
После обновления производитель сразу продумал питание клеммы прицепа и установил один элемент на розетку и лампы прицепного устройства. Стандартные контакты замка крышки багажника проходят через ЦЗ. Головной модуль выступает в качестве предохранителя и контроллера.
Реле здесь нет, в версиях хэтчбек и седан их роль выполняют кнопки.
После открытия грузового отделения происходит активация освещения.
Первая версия машины расположение предохранителей на форд фокус 2 вынесенные из блоков защитные элементы цепи питания и управления омывателями — детали стояли возле мотора. После обновления компонентов изготовитель разместил передний предохранитель под номерома задний разместился на позиции Релюшка для обеих сторон одна и находится под капотом R6. Изначально, за работу лампы и включения фонаря задней передачи отвечал предохранитель После обновления его функцию стал выполнять элемент На Фокусе второго поколения защитная вставка находится в подкапотном пространстве, на крыле.
Элемент врезан в силовые жилы устройства.
Предохранители и реле Ford Focus 2, 2004 — 2011
Его можно найти в разрыве плюсового провода. За питание мотора отопителя отвечает R10 и F К элементам недопустимо подключать дополнительное оборудование — это может вызвать перегрузку цепи.
За регулировку габаритов с левой и правой стороны отвечают предохраны и Контролируется предохранителем F55 и Он подает питание на релюшку, установленную в блоке ЦЗ в двери автомобиля.
Для версии рестайлинга перенесена на позицию R3. Старое поколение машины оборудовано вставками в модулях подъемника.
Элементы подают напряжение на подогрев жиклеров напорной системы и моторчик насоса. Релюшки фар располагаются возле модуля светового прибора. Штатные элементы на автомобиле контролируются одним предохранителем 69 и для первого и второго поколения авто. При этом, питание левой и правой части бортовых противотуманок зациклено в одну цепь.
Подобная система питания ПТФ является минусом — если сгорела вставка, отказывает полностью вся цепь.
Ford Focus 2 предохранители и реле
Стандартный корректор работает через предохранитель 66 в первом поколении. Версия после рестайлинга оборудована вставкой в самом модуле. Охранный модуль машины — обособленный блок с самодостаточной системой защиты от перепадов напряжения и перегрузки.
Искать соответствующий предохранитель в монтажном блоке не стоит.
Система сложна и запутана. Здесь присутствует 2 предохранителя 12 и 25 подкапотного блока.
Также есть главное реле R6 и вспомогательное — R8. Лампы стопа в разных версиях машины запитаны через 74 и для старого и нового поколения расположение предохранителей на форд фокус 2.
Защита звукового сигнала устанавливается в корпусе устройства. Реле монтируется в подкапотном отделе под номером R2. Система от генератора имеет свой предохранитель и реле, вынесенные отдельно. Детали можно найти на правом крыле автомобиля. Реле R11 подает питание на систему климата внутри машины. Схема предохранителей и реле Ford Fiesta mk2 — Схема предохранителей и реле Ford Mondeo и Contour Схема предохранителей и реле Ford C-Max Схема предохранителей и реле Ford Mustang Схема предохранителей расположение предохранителей на форд фокус 2 реле Ford Focus 3 Схема предохранителей Ford Mondeo V с г.
Назначение и расположение предохранителей Ford Tourneo Connect. Схемы электрооборудования Ford P Схема электрооборудования Ford Consul Электрическая схема Ford Consul после октября Схема электрооборудования Ford Prefect.
Схема электрооборудования Ford Zephyr-Six Схемы электрооборудования Ford Sierra с Схема предохранителей и реле Ford Ranger T6; Схемы электрооборудования Ford Transit Схемы электрооборудования Ford Mustang Схемы электрооборудования дизельного Ford Transit г. Предохранители Форд Фьюжн Реле и предохранители Ford Scorpio II. Схемы электрооборудования автомобиля Ford Fiesta с г.
Схема предохранителей и реле Ford Explorer U н. Расположение предохранителей на форд фокус 2 предохранителей и реле Ford Explorer U Предохранители и реле Ford Mondeo 4 Схема предохранителей и реле Ford Explorer U Схема предохранителей и реле Ford Fiesta mk5 Схема электрооборудования Ford Explorer Схема предохранителей и реле Ford Mondeo 3
Блоки предохранителей Ford Focus 2
| № | Номинальный ток, A | Назначение предохранителя |
| Блок предохранителей расположенных в моторном отсеке | ||
| 1 | 40 | Вентилятор системы охлаждения |
| 2 | 80 | Усилитель рулевого управления |
| 3 | 60 | Монтажный блок в салоне |
| 4 | 60 | Монтажный блок в салоне |
| 5 | 80 | Система кондиционирования/климат-контроль |
| 6 | 60 | – |
| 7 | 30 | Антиблокировочная система тормозов – насос гидроблока |
| 8 | Антиблокировочная система тормозов – клапаны гидроблока | |
| 9 | 20 | Контакты и обмотка главного реле |
| 10 | 30 | Электродвигатель вентилятора отопителя |
| 11 | 20 | Замок зажигания |
| 12 | 40 | Стартер – втягивающее реле |
| 13 | 20 | Стартер |
| 14 | 40 | Обогрев ветрового стекла – правая сторона |
| 15 | 30 | Вентилятор системы охлаждения – реле |
| 16 | 40 | Обогрев ветрового стекла – левая сторона |
| 17 | 30 | – |
| 18 | – | – |
| 19 | 10 | Блок управления ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный отопитель |
| 22 | 10 | ЭБУ усилителя рулевого управления |
| 23 | 30 | Насос омывателя фар |
| 24 | 15 | Резерв |
| 25 | 10 | Обогрев ветрового стекла – реле |
| 26 | 10 | АКПП |
| 27 | 10 | Кондиционер – электромагнитная муфта |
| 28 | 10 | Резерв |
| 29 | 10 | Система раздельного климат-контроля |
| 30 | 3 | Блок управления двигателем Блок управления АКПП |
| 31 | 10 | Система зарядки АКБ |
| 32 | 10 | ЭБУ АКПП Датчик положения селектора |
| 33 | 10 | Подогрев датчик |
| 34 | 10 | Форсунки Катушка зажигания |
| 35 | 10 | ЭБУ двигателем |
| 36 | 10 | |
| Блок предохранителей в салоне | ||
| 100 | 10 | Питание блоков управления от замка зажигания |
| 101 | 20 | Электрорегулировка сиденья водителя |
| 102 | 10 | ЭБУ отопителя/вентиляции и кондиционирования Блок управления центральным замком CD-чейнджер |
| 103 | 10 | Блок управления освещением |
| 104 | 10 | Освещение салона/Система экономии электроэнергии |
| 105 | 25 | Обогрев заднего стекла |
| 106 | ||
| 107 | 10 | Комбинация приборов Диагностический разъем |
| 108 | 7,5 | Главное устройство звуковоспроизведения Система навигации |
| 109 | 20 | Прикуриватель Розетка 12В под подлокотниками передних сидений |
| 110 | 10 | |
| 111 | 15 | Топливный насос |
| 112 | 15 | Аудиосистема |
| 113 | 10 | |
| 114 | 10 | Иммобилайзер Комбинация приборов |
| 115 | 7,5 | Блок управления освещением |
| 116 | 20 | Противотуманные фары и фонари |
| 117 | 7,5 | Освещение номерного знака |
| 118 | 20 | Блок управления левой задней двери |
| 119 | 15 | Дополнительная розетка 12В в багажном отделении |
| 120 | 20 | Блок управления правой задней двери |
| 121 | 20 | Обогрев передних сидений |
| 122 | 10 | AirBag/SRS Сигнализатор отключения подушки безопасности пассажира |
| 7,5 | Обогрев наружных зеркал заднего вида | |
| 124 | 7,5 | Габаритные огни – левый борт |
| 125 | 7,5 | Габаритные огни – правый борт |
| 126 | 20 | Система управления замком с пассивным ключом |
| 127 | 25 | Электростеклоподъёмники |
| 128 | – | |
| 129 | 20 | Очиститель ветрового стекла |
| 130 | – | Резерв |
| 131 | 15 | Очиститель стекла двери багажного отделения |
| 132 | 15 | Стоп-сигнал |
| 133 | 25 | Центральный замок (далее-ЦЗ) – реле ЦЗ правой передней двери |
| 134 | 20 | ЭБУ ЦЗ ЦЗ левой передней двери |
| 135 | 20 | – |
| 136 | 15 | Омыватель ветрового стекла и стекла двери багажника Обогрев жиклеров |
| 137 | 10 | Зеркала заднего вида – механизм складывания |
| 138 | 10 | ЭБУ двигателя Датчик положения педали “газа” |
| 139 | 10 | Дальний свет – правая фара |
| 10 | Дальний свет – левая фара | |
| 141 | 10 | Задние ходовые огни Электрозеркала заднего вида |
| 142 | 15 | Ближний свет – правая фара |
| 143 | 15 | Ближний свет – левая фара |
Предохранители и реле Форд Фокус 2 Ford Focus
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. |
|
| Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рисунок 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. |
| Таблица 10.1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне |
*При их наличии. |
|
| Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рисунок 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать. |
| Таблица 10.2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве |
*При их наличии. |
|
|
| 3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. |
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10. 1 цепи, которые защищает данный предохранитель. |
|
|
|
| 7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку. |
|
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. |
| 9. Установите детали в порядке, обратном снятию. |
Схема блока предохранителей JCB 3CX / 4CX » Схема предохранителей
07.11.2016 (США: 11.07.16), Категория: JCB
Реле и предохранители расположены в боковой консоли под крышкой A.
| № | А | Функция |
| Колонна “А” | ||
| 1 | 10 | Гидравлический вспомогательный |
| 2 | 5 | Соленоид топливного насоса (остановка двигателя) |
| 3 | 7,5 | Указатели поворота |
| 4 | 7,5 | Бесконтактный переключатель режима рулевого управления |
| 5 | 10 | Управление коробкой передач, Трансмиссия |
| 6 | 3 | Выбор передачи/вперед-назад (машины с серийного номера 933757) |
| 7 | 5 | Стоп-сигналы (машины до серийного номера 933756) |
| 7 | 10 | Трансмиссия (машины с серийного номера 933757) |
| 8 | 3 | Полный привод (автоматические тормоза) (машины до серийного номера 933756) |
| 8 | 7,5 | Стоп-сигналы (машины с серийного номера 933757) |
| 9 | 5 | Левые боковые фонари |
| 10 | 5 | Правые габаритные огни |
| Колонна “В” | ||
| 1 | 5 | Инструменты, Зуммер |
| 2 | 15 | Передний звуковой сигнал, передний омыватель/стеклоочиститель |
| 3 | 7,5 | Задний звуковой сигнал |
| 4 | 15 | Сиденье с подогревом, прикуриватель, вентилятор на уровне лица |
| 5 | 10 | Задний стеклоочиститель/омыватель |
| 6 | 10 | Выключатель тормоза |
| 7 | 5 | Возврат к разрешению копания |
| 8 | 25 | Задние рабочие фары |
| 9 | 20 | Фары |
| 10 | 25 | Передние рабочие фары |
| Колонна “С” | ||
| 1 | 7,5 | Фонари |
| 2 | 15 | Аварийный свет |
| 3 | 10 | Маяк, внутреннее освещение |
| 4 | 5 | Радио |
| 5 | 20 | Термостарт |
| 6 | 30 | Нагреватель |
| 7 | 3 | Катушки реле зажигания |
| 8 | 15 | Дальний свет |
| 9 | 3 | Противотуманные фары |
| 10 | 15 | Ближний свет |
| Реле | ||
| 1 | Зажигание 1 | |
| 2 | Молоток | |
| 3 | Вспомогательный (челюстной ковш) | |
| 4 | Основные фары | |
| 5 | Работа двигателя | |
| 6 | Гидравлический регулятор скорости (HSC) | |
| 7 | Зуммер | |
| 8 | Зуммер | |
| 9 | Зажигание 2 | |
| 10 | Передние рабочие фары | |
| 11 | Задние рабочие фары | |
| 12 | Указатель поворота | |
| 13 | Нейтральный пуск | |
| 14 | Задний звуковой сигнал | |
| 15 | Сигнальная лампа стояночного тормоза | |
| 16 | Компрессор кондиционера | |
| 17 | Стояночный тормоз | |
| № | Реле |
| ФД1 | Вперед HI/LO |
| ФД2 | Вперед |
| FE1 | Реверс HI/LO |
| FE2 | Реверс |
| ФФ1 | Блокировка |
| FF2 | Привод |
| ФГ1 | Пусто |
| ФГ2 | Дамп коробки передач |
| Fh2 | Авто 2WD |
| Фх3 | 4ВБ |
| № | Реле |
| ФГ1 | Сигнал заднего хода |
| ФГ2 | Дамп коробки передач |
| Фх2 | 2ВБ |
| Фх3 | Стоп-сигналы |
| № | А | Функция |
| 1 | 30 | Аварийная сигнализация, проблесковый маяк, фонари |
| 2 | 50 | Протирка/промывка, коробка передач, индикаторы |
| 3 | 50 | Рабочие фары, противотуманные фары, стоп-сигналы |
| 4 | 50 | Зажигание, обогреватель, термостартер |
Схема блока предохранителей JCB 3CX / 4CX
JCB 3CX – схема блока предохранителей
Опубликовано от admin
Год выпуска:
Блок предохранителей
Реле и предохранители расположены в боковой консоли под крышкой.
JCB 3CX — схема блока предохранителей| № | А | Функция |
| Колонна «А» | ||
| 1 | 10 | Гидравлический вспомогательный |
| 2 | 5 | Соленоид топливного насоса (остановка двигателя) |
| 3 | 7,5 | Указатели поворота |
| 4 | 7,5 | Бесконтактный переключатель режима рулевого управления |
| 5 | 10 | Управление коробкой передач, Трансмиссия |
| 6 | 3 | Выбор передачи/вперед-назад (машины с серийного номера 933757) |
| 7 | 5 | Стоп-сигналы (машины до серийного номера 933756) |
| 7 | 10 | Трансмиссия (машины с серийного номера 933757) |
| 8 | 3 | Полный привод (автоматические тормоза) (машины до серийного номера 933756) |
| 8 | 7,5 | Стоп-сигналы (машины с серийного номера 933757) |
| 9 | 5 | Левые габаритные огни |
| 10 | 5 | Правые габаритные огни |
| Колонна «В» | ||
| 1 | 5 | Инструменты, Зуммер |
| 2 | 15 | Передний звуковой сигнал, Передний омыватель/стеклоочиститель |
| 3 | 7,5 | Задний звуковой сигнал |
| 4 | 15 | Сиденье с подогревом, прикуриватель, вентилятор на уровне лица |
| 5 | 10 | Задний стеклоочиститель/омыватель |
| 6 | 10 | Выключатель тормоза |
| 7 | 5 | Возврат к разрешению копания |
| 8 | 25 | Задние рабочие фары |
| 9 | 20 | Фары |
| 10 | 25 | Передние рабочие фары |
| Колонна «С» | ||
| 1 | 7,5 | Фары |
| 2 | 15 | Аварийный свет |
| 3 | 10 | Маяк, внутреннее освещение |
| 4 | 5 | Радио |
| 5 | 20 | Термостарт |
| 6 | 30 | Нагреватель |
| 7 | 3 | Катушки реле зажигания |
| 8 | 15 | Дальний свет |
| 9 | 3 | Противотуманные фары |
| 10 | 15 | Ближний свет |
| Реле | ||
| 1 | Зажигание 1 | |
| 2 | Молоток | |
| 3 | Вспомогательный (челюстной ковш) | |
| 4 | Основные фары | |
| 5 | Работа двигателя | |
| 6 | Гидравлический регулятор скорости (HSC) | |
| 7 | Зуммер | |
| 8 | Зуммер | |
| 9 | Зажигание 2 | |
| 10 | Передние рабочие фары | |
| 11 | Задние рабочие фары | |
| 12 | Указатель поворота | |
| 13 | Нейтральный пуск | |
| 14 | Задний звуковой сигнал | |
| 15 | Сигнальная лампа стояночного тормоза | |
| 16 | Компрессор кондиционера | |
| 17 | Стояночный тормоз | |
| № | Реле |
| ФД1 | Вперед HI/LO |
| ФД2 | Вперед |
| FE1 | Реверс HI/LO |
| FE2 | Реверс |
| ФФ1 | Блокировка |
| ФФ2 | Привод |
| ФГ1 | Пусто |
| ФГ2 | Дамп трансмиссии |
| Fh2 | Авто 2WD |
| Фх3 | 4ВБ |
| № | Реле |
| ФГ1 | Сигнал заднего хода |
| ФГ2 | Дамп коробки передач |
| Fh2 | 2ВБ |
| Фх3 | Стоп-сигналы |
JCB 3CX – схема блока предохранителей
| № | А | Функция |
| 1 | 30 | Аварийная сигнализация, проблесковый маяк, фонари |
| 2 | 50 | Протирка/промывка, коробка передач, индикаторы |
| 3 | 50 | Рабочие фары, Противотуманные фары, Стоп-сигналы |
| 4 | 50 | Зажигание, обогреватель, термостарт |
ПРЕДУПРЕЖДЕНИЕ.
Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.
3CX, ДЖКБ электричество
Лада Калина – схема блока предохранителей
Опубликовано от admin
Год выпуска:
Схема салона
Лада Калина — схема блока предохранителей — салонСалон (исполнение «Люкс»)
| Предохранитель | [А] | Цепь защищена |
| F1 | 15 | Катушка зажигания, Предохранители форсунок, Блок управления системой управления двигателем |
| F2 | 30 | Центральный блок электроники кузова, модуль двери водителя |
| F3 | 15 | Контроллер автоматической коробки передач, Тяга управления автоматической коробкой передач |
| F4 | 15 | Контроллер системы подушек безопасности |
| F5 | 7,5 | 15 клемм для приборов |
| F6 | 7,5 | Фонарь заднего хода, Контроллер АКПП |
| F7 | 7,5 | Соленоид продувки адсорбера, датчик массового расхода воздуха/датчик давления, фазовращатель кулачка, кислородный датчик |
| F8 | — | — |
| F9 | 5 | Задние фонари правого борта |
| Ф10 | 5 | Задние фонари левого борта, Подсветка приборов и ключей, Подсветка номерного знака, Подсветка багажного отделения, Боковая подсветка перчаточного ящика |
| F11 | 5 | Задние противотуманные фары |
| F12 | 10 | Фара ближнего света, правая; Электрорегулировка фар правая |
| Ф13 | 10 | Фара ближнего света, левая; Мощность электрорегулировки фар, LH |
| Ф14 | — | — |
| Ф15 | 10 | Омыватель заднего стекла, Стеклоочиститель заднего стекла |
| Ф16 | 5 | Модуль двери водителя |
| Ф17 | — | — |
| Ф18 | — | — |
| Ф19 | — | — |
| Ф20 | — | — |
| Ф21 | 10 | Дальний свет, правая фара |
| Ф22 | 10 | Дальний свет, левая фара |
| Ф23 | 10 | Правая противотуманная фара |
| Ф24 | 10 | Левая противотуманная фара |
| Ф25 | 15 | Обогрев передних сидений |
| Ф26 | 5 | Блок управления антиблокировочной системой тормозов |
| Ф27 | 15 | Прикуриватель |
| Ф28 | 15 | Топливный насос |
| Ф29 | 20 | Омыватель ветрового стекла, центральный блок электроники кузова |
| Ф30 | — | — |
| Ф31 | 7,5 | Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установки |
| Ф32 | 7,5 | Стоп-сигналы, внутреннее освещение |
| Ф33 | 25 | Блок управления антиблокировочной системой тормозов |
| Ф34 | 5 | Комбинация приборов, разъем канала передачи данных |
| Ф35 | 10 | Центральный блок электроники кузова |
| Ф36 | 10 | Звуковой сигнал |
| Ф37 | 10 | Ресивер/мультимедийная система |
| Ф38 | — | — |
| Ф39 | — | — |
| Ф40 | — | — |
| Ф41 | — | — |
| Ф42 | — | — |
| Ф43 | 50 | Контроллер АКПП |
| Ф44 | 30 | Электровентилятор отопителя, Контроллер системы автоматического управления климатической установки |
| Ф45 | 25 | Обогрев заднего сиденья |
| Ф46 | — | — |
Указанный комплект предохранителей для high line исполнения «люкс» (в зависимости от комплектации некоторые предохранители из этого комплекта могут не использоваться в других исполнениях). | ||
Салон (Стандартная версия)
| Предохранитель | [А] | Цепь защищена |
| F1 | 15 | Катушка зажигания, предохранитель форсунки, блок управления системой управления двигателем |
| F2 | 10 | Дневные ходовые огни |
| F3 | 10 | Аварийная сигнализация |
| F4 | 15 | Блок управления системой подушек безопасности |
| F5 | 7,5 | 15 клемм для приборов |
| Ф6 | 7,5 | Фонарь заднего хода |
| F7 | 7,5 | Датчик массового расхода воздуха/датчик давления, Датчик кислорода |
| F8 | 7,5 | Указатели поворота |
| F9 | 5 | Задние фонари правого борта |
| Ф10 | 5 | Задние фонари левого борта, Подсветка приборов и ключей, Подсветка номерного знака, Подсветка багажного отделения, Боковая подсветка перчаточного ящика |
| F11 | 5 | Задние противотуманные фары |
| F12 | 10 | Фара ближнего света, правая; Электрорегулировка фар правая |
| Ф13 | 10 | Фара ближнего света, левая; Мощность электрорегулировки фар, LH |
| Ф14 | — | — |
| Ф15 | 10 | Омыватель заднего стекла, Стеклоочиститель заднего стекла |
| Ф16 | — | — |
| Ф17 | — | — |
| Ф18 | — | — |
| Ф19 | 20 | Дверной замок |
| Ф20 | — | — |
| F21 | 10 | Дальний свет, правая фара |
| Ф22 | 10 | Дальний свет, левая фара |
| Ф23 | — | — |
| Ф24 | — | — |
| Ф25 | 15 | Обогрев передних сидений |
| Ф26 | 5 | Блок управления антиблокировочной системой тормозов |
| Ф27 | 15 | Прикуриватель |
| Ф28 | 15 | Топливный насос |
| Ф29 | 20 | Стеклоомыватель |
| Ф30 | — | — |
| Ф31 | 7,5 | Муфта компрессора кондиционера, системный контроллер автоматического управления климатической установкой |
| Ф32 | 7,5 | Стоп-сигналы, внутреннее освещение |
| Ф33 | 25 | Блок управления антиблокировочной системой тормозов |
| Ф34 | 5 | Комбинация приборов, разъем канала передачи данных |
| Ф35 | 10 | Центральный блок электроники кузова |
| Ф36 | 10 | Звуковой сигнал |
| Ф37 | 10 | Ресивер/мультимедийная система |
| Ф38 | — | — |
| Ф39 | — | — |
| Ф40 | — | — |
| Ф41 | — | — |
| Ф42 | — | — |
| Ф43 | 50 | Контроллер АКПП |
| Ф44 | 30 | Электровентилятор отопителя, Контроллер системы автоматического управления климатической установки |
| Ф45 | 25 | Обогрев заднего сиденья |
| Ф46 | — | — |
Реле, расположенное в блоке предохранителей и реле салона автомобиля в исполнении «норма» и «люкс»*
| Предохранитель | [А] | Цепь защищена |
| К1 | 50 | Реле разрядки |
| К2 | 30 | Дополнительное реле стартера |
| К3 | 40 | Реле электровентилятора кулера |
| К4 | 30 | Реле электровентилятора охладителя |
| К5 | 30 | Реле муфты компрессора кондиционера |
| К6 | 30 | Реле обогрева заднего стекла |
| К7 | 20 | Реле дальнего света фар |
| К8 | 20 | Реле звукового сигнала |
| К9 | 20 | Реле ближнего света фар |
| К10 | 20 | Реле фонарей заднего хода (в версии с АКПП) |
| К11 | 20 | Главное реле EMS |
| К12 | 20 | Реле топливного насоса |
| К13 | 20 | Реле обогрева сидений |
| К14 | 70 | Реле обогрева ветрового стекла |
* Указанный комплект предохранителей для high line исполнения «люкс» (в зависимости от комплектации некоторые предохранители из этого комплекта могут не использоваться в других исполнениях). | ||
Реле, расположенное в блоке предохранителей и реле салона автомобиля в «стандартной» версии
| Предохранитель | [А] | Цепь защищена |
| К1 | 50 | Реле разрядки |
| К2 | 30 | Дополнительное реле стартера |
| К3 | 30 | Реле стеклоочистителя |
| К4 | 30 | Реле электровентилятора охладителя |
| К5 | 30 | Реле указателей поворота |
| К6 | 30 | Реле стеклоподъемника |
| К7 | 20 | Реле дальнего света фар |
| К8 | 20 | Реле звукового сигнала |
| К9 | 20 | Реле ближнего света фар |
| К10 | — | — |
| К11 | 20 | Главное реле EMS |
| К12 | 20 | Реле топливного насоса |
| К13 | 20 | Реле обогрева сидений |
| К14 | 30 | Реле разделения сигналов тревоги |
| К15 | 30 | Реле обогрева заднего стекла |
| К16 | 30 | Дополнительное реле аварийной сигнализации |
Электрические цепи, защищенные предохранителями, расположенными в блоке предохранителей моторного отсека *
| Предохранитель | [А] | Цепь защищена |
| ФФ1 | 50 | Обогрев ветрового стекла |
| ФФ2 | 60 | Генератор |
| FF3 | 60 | Генератор |
| ФФ4 | 40А (с уровнем комплектации без системы климат-контроля – 30А) | Электрический вентилятор охлаждения радиатора |
| FF5 | 50 | Электромеханический усилитель руля |
| ФФ6 | 40 | Блок управления АБС |
* Комплект предохранителей определен для исполнения «люкс». | ||
