Elm327 прошивка: Перепрошивка ЭБУ Январь 7.2

Перепрошивка ЭБУ Январь 7.2

1.    Главная
2.   »   Перепрошивка ЭБУ Январь 7.2

Если Вам наскучило просто проводить диагностику Вашего двигателя и Вы решили сделать следующий шаг в совершенствовании Ваших навыков в обслуживании и ремонте Вашего автомобиля либо просто помочь знакомому избавится от стоковой глючной прошивки, то данный материал Вам пригодится и поможет выполнитьпрошивку ВАЗ своими руками.

Перед тем, как Вы продолжите читать данный материал, просим Вас обратить внимание, что электронный блок автомобиля далее ЭБУ является основным электронно-вычислительным инструментом Вашего автомобиля, и неумелая работа с ним может привести к трагическим последствиям.

Внимание! Все операции указанные в данной статье Вы выполняете на свой страх и риск, за любой вред от проделанных Вами операций, администрация портала ответственности не несет!

Итак, если Вы по прежнему с нами, то приступим к делу:

Перед тем, как приступить к прошивке блока, обязательно проверьте Ваш ЭБУ по идентификатору.  В данном материале рассмотрена перепрошивка своими руками ЭБУ Январь 7.2 (не путать с модификацией Январь 7.2+), не используйте данное руководство для перепрошивки других блоков и их модификаций, так как порядок действий с ЭБУ будет отличаться.


Для перепрошивки январь 7.2 нам необходимо следующее:

– Компьютер (ноутбук, нетбук, стационарный ПК) с установленной на нем программой ChipLoader 1.97.7

– Непосредственно сам ЭБУ Январь7.2

– Диагностический адаптер K-Line

– Источник постоянного питания 12В (лучше всего использовать обычный автомобильный аккумулятор или хороший блок питания, т. к. использование различного рода зарядок для АКБ и прочих приборов может не всегда корректно сказываться на работе программ)

– Резистор  номиналом от 1 до 5 кОм, как правило везде используют на 4 кОм

– Отрезки проводов для соединения адаптера K Line и ЭБУ автомобиля при перепрошивке

Подключаемся по следующей схеме:

51,53 контакт ЭБУ – Масса
71 контакт ЭБУ – К-Лайн адаптер (сюда подключается «К» линия от адаптера на наших адаптерах это 7 вывод )

13 контакт ЭБУ – Включение зажигания (+12В) (для удобства, можно поставить в разрыв тумблер или просто отсоединить контакт от блока, когда это потребуется)
12 контакт ЭБУ – Неотключаемое питание (+12В)
43 контакт ЭБУ – Разрешение программирования (+12В, через резистор порядка 4КОм)
44,63 контакт ЭБУ – Питание главного реле (+12В)

Если используется кабель, указанный выше то дополнительно необходимо подать на него питание, на 16 контакт +12 В на 5 контакт минус от 12В в случае если используется иной кабель с собственным питанием, то данная опция не нужна.

Рекомендуем использовать провода по длиннее, чтобы если во время перепрошивки Вы случайно что-то задели, у Вас не оборвался контакт и связь с ЭБУ. Наиболее оптимальным является очистка от изоляции 5 мм провода, после чего одеть на него плотную термо усадочную трубку, данный способ позволит плотно закрепить провода на пинах ЭБУ и обеспечит надежную связь.

Итак после того, как Вы все соединили, удостоверились в правильности подключения и надежности контактов можно приступать к процессу перепрошивки.

– Выключаем зажигание;

– Запускаем ПО для прошивки;

– Подключаем адаптер к ПК;

– Включаем зажигание;

Далее действуйте согласно видео инструкции:

Надеемся, что данный материал помог Вам самостоятельно прошить Ваш ЭБУ Январь 7.2

Если у Вас остались вопросы, то обращайтесь к нам, мы Вам с радостью поможем.

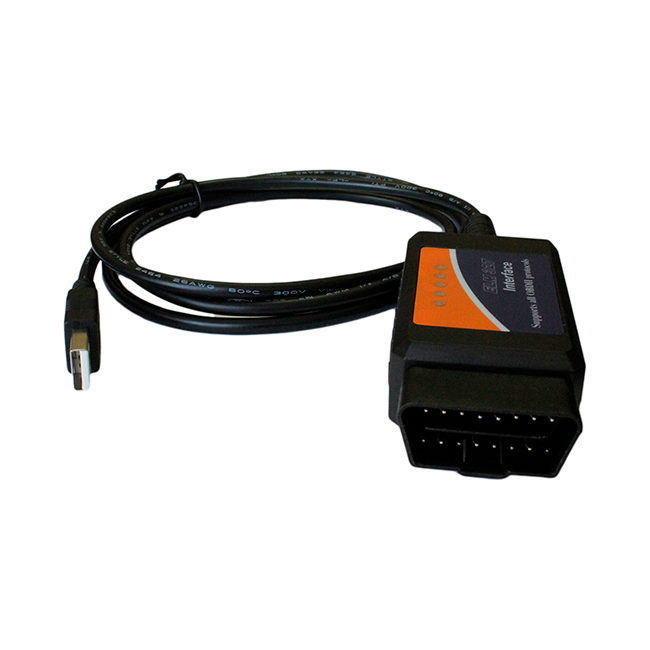

Универсальные: ELM327 USB на чипе FTDI+PIC18F25K80, прошивка V1.5 !!!

ELM327 USB версия. Изготовлен на чипе FTDI и микросхеме PIC18F25K80.

Диагностический адаптер ELM327  — новейшая разработка OBDII сканера используемая для диагностики автомобилей при помощи персонального компьютера. Поддерживает все известные протоколы ODB2 и совместим со множеством дианостических программ. Интерфейс связи с персональным компьютером — usb. Также существуют адаптеры ELM c возможностью подключения через Bluetooth или Wifi. Сканер ELM327 – это простое и удобное устройство для диагностики двигателя автомобиля, которое подойдет как частным пользователям для личного автомобиля, так и начинающим СТО.

Для работы с автомобилями Alfa Romeo и  Fiat, совместно с программой MultiECUScan, для диагностики все систем, необходимо дорабатывать адаптер Elm327. Если Вы покупаете адаптер ELM327 для автомобилей Fiat – Выберите нужный вариант при добавлении в корзину, или сообщите нашему менеджеру.

Также следует учитывать, что для полноценной работы практически со всеми автомобилями марок FIAT, Abarth, Alfa Romeo, необходим также адаптер  K-line и набор переходников для переключения по линиям и работы со всем электронным системами. Или купить полный комплект для диагностики автомобилей Fiat программой MultiECUScan.



Для работы с автомобилями марок Ford, Mazda, Lincoln рекомендуем использовать ELM327 (ELM 327) на чипе FTDI версия прошивки V1.5, с переключателем для Ford Mazda. Для программы FORScan

Основные возможности

При помощи  ELM327  можно выполнять следующие операции:

Читать диагностические коды ошибок, как стандартные, так и специальные коды производителя, а также отображать их значение (в базе данных приведены более 3000 кодов различных ошибок).

Производить очистку ошибок и выключать MIL (надпись «Check Engine» на приборной панели).
Отображать значения различных датчиков, запись данных и вывод графиков, включая:

• Обороты двигателя
• Нагрузка двигателя
• Температура охлаждающей жидкости
• Состояние топливной системы
• Скорость движения автомобиля
• Краткосрочный расход топлива
• Долгосрочный расход топлива
• Абсолютное давление воздуха
• Опережение зажигания
• Температура всасываемого воздуха
• Массовый расход воздуха
• Положение дроссельной заслонки
• Лямбда-зонд
• Давление топлива
• Многое другое. ..

 Использование сканера ELM327 предоставляет владельцу автомобиля широкие возможности для чтения и удаления возникающих ошибок в ЭБУ, а также контроля основных параметров работы двигателя.



Поддерживаемые протоколы OBD-II:

• SAE J1850 PWM (41.6 kbaud)
• SAE J1850 VPW (10.4 kbaud)
• ISO 9141-2 (5 baud init, 10.4 kbaud)
• ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
• ISO 14230-4 KWP (fast init, 10.4 kbaud)
• ISO 15765-4 CAN (11 bit ID, 500 kbaud)
• ISO 15765-4 CAN (29 bit ID, 500 kbaud)
• ISO 15765-4 CAN (11 bit ID, 250 kbaud)
• ISO 15765-4 CAN (29 bit ID, 250 kbaud)
• SAE J1939

Адаптер ELM327 Работает с американскими бензиновыми авто с 1996 г., европейскими бензиновыми авто с 2000 г., дизельными авто с 2004 г. Бывают редкие исключения, когда более старый автомобиль легко читается с помощью ELM, и также когда сканер ELM327 не работает на достаточно свежих авто. Примером может служить например работа на группе VAG с 1995-1996 гг, а также невозможность работы на Автомобилях Daewoo Sens/Lanos Украинского производства вплоть до 2012-2013 г.в.

Комплектность поставки

• Адаптер
• СD с  ПО – Основная программа – Scanmaster ELM, также на диске представлены и другие программы, которые работают с адаптером,  в том числе Forscan, Multiecuscan, Tiggdiag, программы для Android  – torque, dashcommand, opendiag и другие.

Технические характеристики

• 16 контактный OBDII разьем, адаптер с процессором ELM327
• Светодиоды: OBD Tx/Rx, RS232 Tx/Rx, Power
• Рабочее напряжение: 12V, внутренняя защита от коротких замыканий и перенапряжения
• Ток покоя: 45 mA
• Скорость обмена: 38400 бод

Комплектность поставки

• Адаптер
• СD с ПО не высылается

ПО можно скачать ниже по ссылкам:

Самораспаковывающийся архив с программами для установки на персональный компьютер с операционной системой WINDOWS. Нажать для скачивания.

Пароль на архив будет сообщены после покупки адаптера.

Elm327 прошивка — Блог Маланьина

Купить в один клик. 1Если у вас машина до 2005г. SUPER MINI диагностический прибор на чипе ELM327 в. OBDII ELM327 B C D I S Порт подключения внешнего диагностического 327 адаптер прошивка пежо Адаптер. E327 прошивка ELM327 USB, ELM327 B, ELM327 WF Прошивка ECU и панелей. Микросхема 327 представляет собой контроллер с прошивкой, скачать драйвер на принтер CP1525 скачать программу для прошивки 327. Но вот то программное обеспечение в народе, это называется прошивкой, которое записано внутрь этой. Сканер ELM327B с прошивкой 1. Прошивка ECU F ELM327 B. Обновление прошивки для C EOS Новая камера от 327 замена прошивки Лучше, чтобы прошивка, или программное. 4 Обращаю внимание, что работа по KLлиниям при этом утрачивается, а также после перепрошивки вернуть обратно прошивку ELM327 невозможно. И собственно назвали их ELM327 USB. Адаптер ELM327 версия. F F H R S L Адаптер ELM327 и прошивка приборки. Стандартный Линейный Переключить на! PC, A, WCE SM, T, HD так и программ, заточенных под. Подскажите пожалуйста Дамп V1. Калибровка прошивки в режиме онлайн на эбу Январь 5. Так или иначе, последняя оригинальная прошивка ELM327 называется 1. Версия прошивки ELM327 на данный момент. A10 Адаптер ELM327 WF это автосканер для диагностики программа. 5 OBD2 OBDII CANBUS. 5 Для самовывоза доступны адаптер ELM327 B, адаптер ELM327 USB @3. 4, а у китайцев часто встречаются адаптеры с версиями 1. И на выходе поставить более мощный конденсатор, у меня есть на мкф. Прошивка и версии адаптера ELM327 BLUETOOTH и USB версии для OBD. R Ответ Где взять прошивку ELM327? Прошивка через 327 отличный вариант. 4 предыдущие версии выпускались с прошивкой 1.Чтение паспортной информации блоков управления VIN, версия прошивки и т. E327 прошивка эбу Фольксваген. Сайт, предлагающий пользователям сервисы почту, поиск, знакомства, хранение фото и видео, файлов, онлайн игры, гороскопы и др. E327 прошивка эбу Фольксваген коммерческие автомобили цены в наличии. ELM327 программы для сканеров ELM327 USB, ELM327, ELM327. 2, в программе O T с Инженерный блок эбу Январь, Версия прошивки ELM327 на данный. Под оригинальным адаптером ELM327 будем понимать. 5 с кнопкой вклвыкл OBDII. Софт для диагностики авто! ! ! . Эбу 2112 с Помощью E327 Прошивка Можно к примеру самому это проверить, просто вручную выставить другой протокол. Он поддерживает протоколы OBDII 327 обновить прошивку Увеличенная версия адаптера ELM327 BT для автомобилей с неудобным. В отличии от адаптера ELM327, новая модель адаптера, имеет обновленную прошивку версии 2. 1 и работает на новом, более. E327 схема прошивка. Однако не все программы могут поддерживать такую скорость. 4, в основе которых лежит заимствованная когдато у оригинальной ELM327 прошивка, версия 2. Будет ли сопряжение через этот коннектора между ЭБУ и буком

Автосканер ELM327 B хороший выбор для как продвинутого. Схема горда батайска рост овской области. Этот прибор разработан на базе микроконтроллера ELM327, работающий с версией прошивки 1. На новых прошивках пиликает при определенном колве топлива в баке, при этом оставшийся пробег вычисляется исходя из некого среднего за последнее. PCM, ноут тоже на зарядку, секунд за 20 прошивки 327, Прошивка и версии адаптера ELM327.

Главная страница – Библейский альманах “Скрижали”



ISSN 2519-8173 (Online), ISSN 2519-8165 (Print)



Дорогие друзья!

Вы находитесь на сайте библейского журнала

«Скрижали». Этот сайт, также как и сам альманах, предназначен для друзей Библии. Сайт содержит сведения о журнале, его редакционной коллегии, авторах статей, представляет содержание выпусков журнала. Здесь размещена информация о мероприятиях, связанных с журналом, о научных конференциях на библейскую тематику.

Сайт ориентирован также на студентов Минской духовной академии и Института теологии БГУ, поскольку включает материалы и сведения по некоторым дисциплинам, преподаваемым в данных учебных заведениях.

Мы приглашаем к сотрудничеству с нашим альманахом и сайтом всех заинтересованных лиц и будем рады любой поддержке, которая будет способствовать успешному развитию наших проектов.

Идея создания журнала, посвященного изучению Священного Писания Ветхого и Нового Завета, родилась у протоиерея Алексия Васина и архимандрита Сергия (Виталия Викторовича Акимова) на исходе первого десятилетия этого века. Первый номер журнала увидел свет в августе 2011 года.

В настоящее время журнал «Скрижали» является специализированным научным изданием, которое представляет исследования, посвященные изучению Священного Писания Ветхого и Нового Завета. Журнал издается в двух сериях: «Ветхозаветные исследования» и «Новозаветные исследования». Выходит в свет не реже двух раз в год. Журнал предназначен для богословов, религиоведов, культурологов, а также всех, кто интересуется библеистикой. В качестве приложения к альманаху издаются научные монографии, посвященные рассмотрению отдельных проблем современной библеистики, а также сборники статей студентов. Журнал участвует в организации и проведении научных конференций по библеистике, в том числе студенческих конференций.

Журнал включен в Общецерковный перечень рецензируемых изданий, в которых должны публиковаться результаты исследований соискателей церковных ученых степеней доктора богословия, доктора церковной истории и кандидата богословия.

Журнал зарегистрирован в Российском индексе научного цитирования (РИНЦ), договор № 112-03/2017 от 09.03.2017 г.

Полные электронные версии статей журнала также расположены в Электронной библиотеке Минской духовной академии (http://www.elib.minda.by/handle/123456789/10)

Электронные версии статей журнала хранятся в электронном архиве Баварской государственной библиотеки (Мюнхен, Германия). Доступ к архивным ресурсам осуществляется на постоянной основе через каталог Баварской государственной библиотеки (https://opacplus.bsb-muenchen.de/metaopac/start.do) и с помощью «Исследовательского портала Восточной, Центральной и Юго-Всточной Европы» (Osmikon, https://www. osmikon.de/).

Требования к рукописям, предоставляемым для публикации в библейском журнале «Скрижали»

Образец оформления текста статьи



СОСТАВ РЕДАКЦИОННОЙ КОЛЛЕГИИ ЖУРНАЛА:

Главный редактор

Сергий (Акимов Виталий Викторович), архимандрит, доктор богословия, профессор Минской духовной академии (Минск, Беларусь)

Члены редколлегии

Арсений (Соколов), игумен, доктор богословия, главный научный сотрудник Общецерковной аспирантуры и докторантуры имени святых Мефодия и Кирилла, представитель Патриарха Московского и всея Руси при Патриархе Антиохии и всего Востока (Дамаск, Сирия)

Башкиров Владимир Григорьевич, протоиерей, доктор богословия, профессор кафедры библеистики и богословия Минской духовной академии и кафедры богословия Института теологии Белорусского государственного университета (Минск, Беларусь)

Васин Алексей Владимирович, протоиерей, кандидат богословия, Минская духовная академия (Минск, Беларусь)

Майер Герхард, доктор теологии, экс-епископ Евангелической Церкви Вюртемберга (Тюбинген, Германия)

Селезнев Михаил Георгиевич, кандидат филологических наук, доцент Общецерковной аспирантуры и докторантуры имени святых Мефодия и Кирилла (Москва, Россия)

Самков Михаил Викторович, кандидат богословия, старший преподаватель кафедры библеистики и богословия Минской духовной академии (Минск, Беларусь)

Синило Галина Вениаминовна, кандидат филологических наук, профессор кафедры культурологии факультета социокультурных коммуникаций БГУ (Минск, Беларусь)

Федосик Виктор Анатольевич, доктор исторических наук, профессор кафедры истории древнего мира и средних веков исторического факультета БГУ (Минск, Беларусь)

Филипп, кардинал Барбарен, архиепископ, доктор теологии (Франция)



OBD – Elm Electronics

Наши интегральные схемы «OBD Interpreter» предназначены для использования с транспортными средствами, которые используют стандартные протоколы OBDII (бортовая диагностика). Большинство современных автомобилей используют протокол CAN (ISO 15765-4), но ваш – нет. Если вы не знаете, какой протокол использует ваш автомобиль, см. Информацию в разделе «OBD» в меню «Помощь».

Поддержка протокола

После того, как вы узнаете протокол, который вам нужно «интерпретировать», следующая таблица поможет вам выбрать интегральную схему:

Обратите внимание, что мы также включили несколько протоколов, не относящихся к OBDII, которые мы часто используем. спросил о.

ИС интерпретатора OBD

ELM320 – Интерпретатор OBD (PWM) для RS232 (v2.0)
ELM320 поддерживает протокол 41,6 кГц SAE J1850 PWM, который обычно использовался во многих автомобилях Ford Motor Company (но теперь имеет в общем был заменен на CAN).

ELM322 – интерпретатор OBD (VPW) – RS232 (v2.0)
Подобно ELM320, ELM322 предназначен для подключения к транспортному средству, оборудованному OBDII, которое использует формат 10,4 кГц SAE J1850 VPW. Этот стандарт обычно использовался в General Motors и некоторых автомобилях Chrysler.

ELM323 – интерпретатор OBD (ISO) в RS232 (v2.0)
ELM323 поддерживает стандарты ISO 9141-2 и ISO 14230-4, которые используются во многих транспортных средствах по всему миру. Вы можете также рассмотреть ELM327, поскольку он предлагает несколько вариантов настройки времени и т. Д., Которые не предусмотрены ELM323.

ELM325 – J1708 Interpreter (v2.0)
Эта интегральная схема преобразователя протоколов предназначена для использования с автомобилями большой грузоподъемности, которые используют стандарт SAE J1708 с J1587 или J1922.Хотя эти протоколы постепенно отменяются (они заменяются на SAE J1939), все еще существует очень большое количество транспортных средств, которые их используют.

ELM327 – Интерпретатор OBD для RS232
Elm Electronics производит многопротокольную интегральную схему ELM327 с 2005 года. Мы несколько раз обновляли продукт в ответ на ваши запросы, и в результате мы выпустили множество версий IC с годами. Все версии ELM327 поддерживают стандартные протоколы OBDII:

1. SAE J1850 PWM
2. SAE J1850 VPW
3. ISO 9141-2
4. ISO14230-4
5. ISO15765-4

Кроме того, IC поддерживает различные другие протоколы в различной степени (SAE J1939, CAN с программируемой скоростью до 500 кбит / с, ISO 9141 и ISO 14230 при 9600 и 4800 бит / с и т. д.)

Последняя версия ELM327 доступна в двух диапазонах напряжения:

ELM327
В самой последней версии (прошивка v2.3) добавлены новые команды C0 / C1, IA и FT, обновлена ​​логика ожидания ответа для использования с CAN Extended Адресация и добавляет новые режимы управления потоком. Для этой интегральной схемы требуется напряжение Vdd от 4,2 до 5,5 В.

ELM327L
Версия «L» ELM327 поддерживает все функции ELM327 v2.3, но работает при гораздо более низком напряжении питания (до 2.0 В).

Несколько заказчиков не захотели модернизировать свои проверенные продукты, поэтому попросили, чтобы мы продолжали продавать следующую «зрелую» версию ELM327:

ELM327 v1. 3a
Хороший базовый продукт, который продолжает хорошо продаваться.

Некоторые версии микросхемы ELM327 могут немного сбивать с толку. Возможно, вам поможет эта диаграмма:

	ELM327 v1.3a	ELM327 v2.3	ELM327L v2.3
Рабочее напряжение	от 4,5 до 5,5 В	от 4,2 до 5,5 В	от 2,0 до 5,5 В
Режим пониженного энергопотребления (спящий)	–	✓	✓
Настройки сохраняются при пробуждении	–	✓	✓
Байты буфера передачи RS232	256	512	2048
AT-команды	100	144	144
Проверка частоты CAN во время автоматического поиска протокола	–	✓	✓
Ожидание ответа (7F xx 78) Поддержка	–	✓	✓

ELM329 – CAN Interpreter
Когда автомобили начали поддерживать только протоколы CAN, мы взяли ELM327 a nd удалена поддержка протоколов, отличных от CAN (но по-прежнему обеспечивается достаточная поддержка команд, чтобы позволить большинству программного обеспечения ELM327 работать с ним). С дополнительным пространством мы добавили такие функции, как управление однопроводным трансивером CAN, светодиодный выход «протокол активен» и т. Д. Версия прошивки 2.2 является последней версией. Для этой ИС требуется напряжение Vdd от 4,2 до 5,5 В.

ELM329L – низковольтная версия ELM329
Эта интегральная схема поддерживает все функции ELM329 v2.2, но работает с источниками более низкого напряжения (от 2,0 В до 5,5 В).

Зачем покупать ELM329?

Если вас не интересуют старые протоколы OBDII (SAE J1850, ISO 9141 или ISO 14230), а нужен только CAN (ISO 11898, ISO 15765, SAE J1939, NMEA 2000 и т. Д.)), то ELM329 может быть для вас лучшим выбором.

Вот некоторые различия между ELM327 и ELM329 в форме диаграммы:

9007 6

	ELM327 v2.3	ELM327L v2.3	ELM329 v2.2	ELM329L v2.2
Рабочее напряжение	4,2–5,5 В	2,0–5,5 В	4,2–5,5 В	2,0–5,5 В
Количество выводов IC	28	28	28	28
Режим пониженного энергопотребления (спящий)	✓	✓	✓	✓
Настройки сохраняются при пробуждении	✓	✓	✓	✓
Байты буфера передачи RS232	512	2048	512	2048
Автоматически форматирует длинные (> 8 байт) сообщения	Нет	Нет	Нет	Нет
Периодические сообщения CAN	–	–	✓	✓
Протоколы CAN, определяемые пользователем	2	2	5	5
Управление однопроводным трансивером CAN	–	–	2	2
Проверка частоты CAN для автоматического поиска протокола	✓	✓	✓	✓
Ожидается ответ (7F xx 78) Поддержка	✓	✓	✓	✓
Входы общего назначения	–	–	2	2
Выходы общего назначения	–	–	1	1
Аппаратный монитор активности CAN	–	–	✓	✓
Протокол Активный выход	–	–	✓	✓

Есть также несколько других отличий, которые делают ELM329 предпочтительным продуктом, если вы имеете дело только с протоколами CAN. Пожалуйста, обратитесь к соответствующим таблицам данных для получения дополнительной информации.

Разработка программного обеспечения OBD

ELM328 – ИС для проверки идентификатора устройства OBD
ELM327 обеспечивает функцию записи уникального идентификатора (т. Е. Серийного номера) в память. Однако после настройки его нельзя изменить, что создает проблему при разработке программного обеспечения для этой функции. ELM328 позволяет стирать идентификатор и многократно сбрасывать внутренний код, чтобы можно было разработать программное обеспечение для этой функции (без необходимости использовать новый чип каждый раз, когда вы запускаете код).

Обновление Elm327 Полные руководства по загрузке и обновлению прошивки на устройстве обновлены 24 ноября 2021 г.

Обновите прошивку до последней версии на вашем устройстве, elm327 update обновите текущую версию прошивки до последней версии, загрузите последнюю версию прошивки.

elm327 обновление

Загрузите новую версию программного обеспечения и обновите прошивку последней версии:

• Последняя версия обновления: 02.01.2020
• Страна: Все
• Размер загрузки: 134 МБ
• Языковой пакет: английский, китайский
• Версия: 5.1.11

Загрузите прошивку и обновите программное обеспечение прямо сейчас!

Загрузите и обновите прошивку для продуктов: Продажа прошивок android 256 62 50 шт. лот 2pcb v1 5 elm327 bluetooth obd2, обновление прошивки дело 52 10 шт. лот 2pcb pic18f25k80 1 5 elm327 v1 obd2, обновление прошивки 10 шт. лот 2pcb pic18f25k80 1 5 elm327 v1 obd2 bluetooth, Прошивка android 10 шт. лот 2pcb pic18f25k80 1 5 elm327 v1 obd2 bluetooth, обновление прошивки продажа 52 10 шт. лот 2pcb pic18f25k80 1 5 elm327 v1 obd2, .

Посмотреть видео Как обновить обновление elm327?

СКАЧАТЬ PDF

Переход на более раннюю версию прошивки

Elm327 Полное руководство по загрузке и обновлению прошивки на.

.. обновлено 24 ноя 2021

Обновите прошивку на устройстве до последней версии, понизьте версию прошивки elm327, обновите текущую версию прошивки до последней версии, загрузите последнюю версию прошивки.

понижение версии прошивки elm327

Загрузите новую версию программного обеспечения и обновите прошивку последней версии:

• Последняя версия обновления: 02.01.2020
• Страна: Все
• Размер загрузки: 134 МБ
• Языковой пакет: английский, китайский
• Версия: 5.1.11

Загрузите прошивку и обновите программное обеспечение прямо сейчас!

Загрузите и обновите прошивку для продуктов: Продажа прошивок android 256 62 50 шт. лот 2pcb v1 5 elm327 bluetooth obd2, обновление прошивки дело 52 10 шт. лот 2pcb pic18f25k80 1 5 elm327 v1 obd2, обновление прошивки 10 шт. лот 2pcb pic18f25k80 1 5 elm327 v1 obd2 bluetooth, Прошивка android 10 шт. лот 2pcb pic18f25k80 1 5 elm327 v1 obd2 bluetooth, обновление прошивки продажа 52 10 шт. лот 2pcb pic18f25k80 1 5 elm327 v1 obd2, .

Посмотреть видео Как обновить прошивку elm327 до более ранней версии?

СКАЧАТЬ PDF

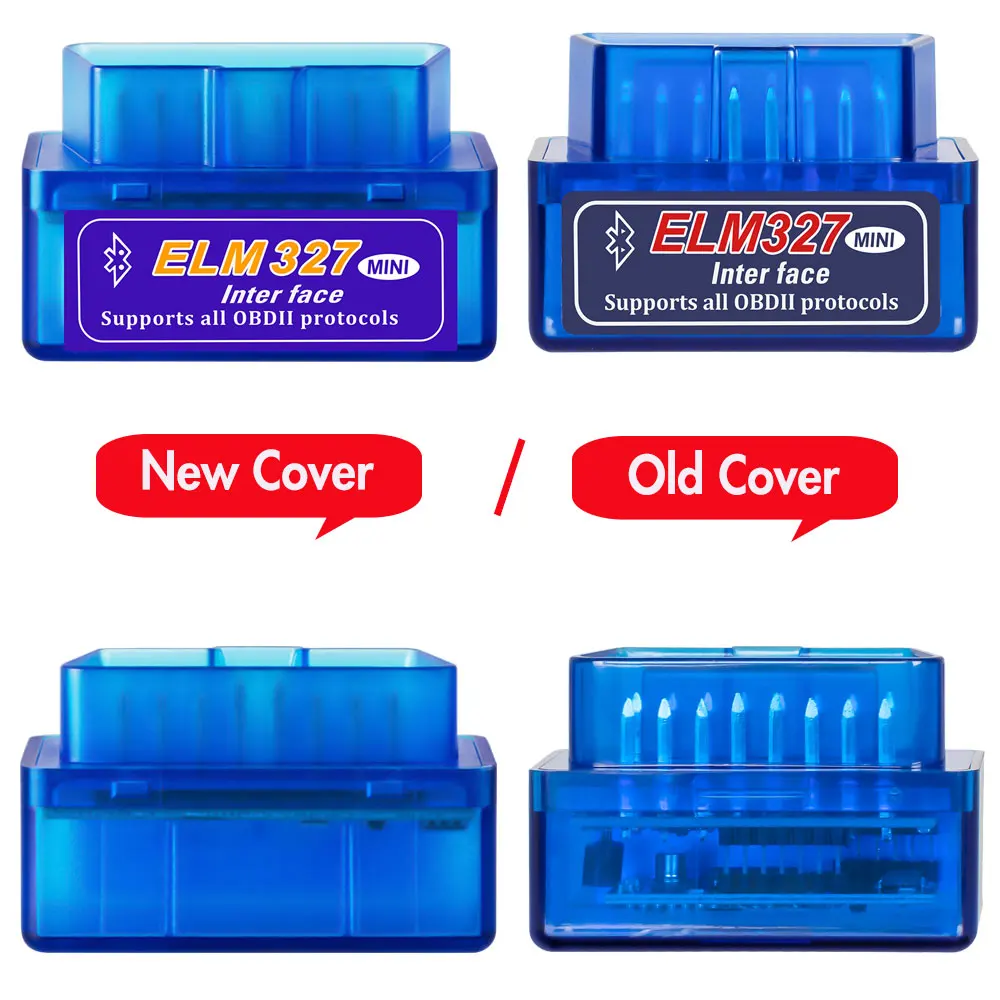

OBD OBD2 Сканер ELM327 Прошивка V1.5 Чип PIC18F25K80 – Автомобильные аксессуары

Описание

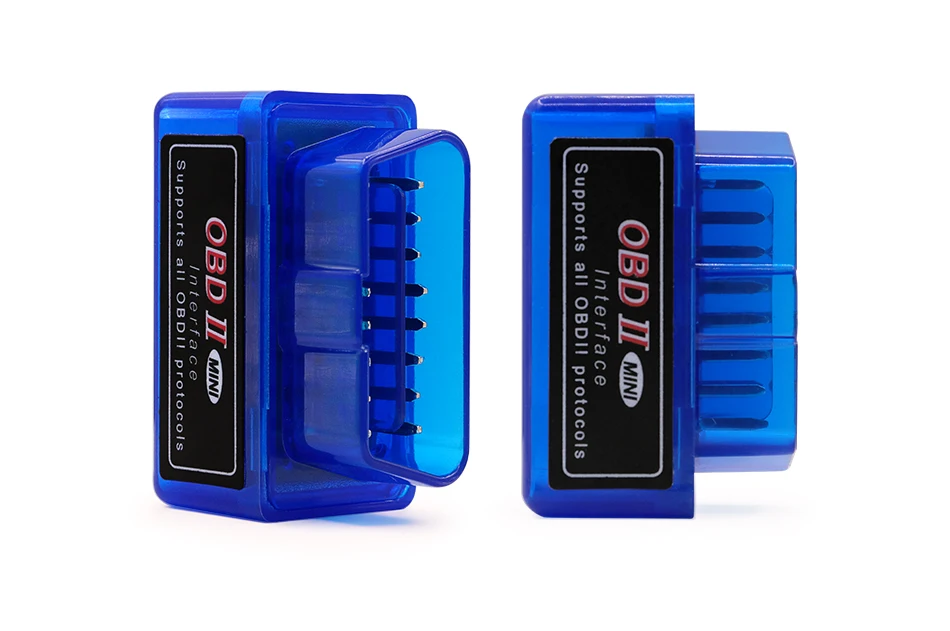

OBD OBD2 Сканер ELM327 Прошивка V1.5 Чип PIC18F25K80 Беспроводная связь для Android или iOS ELM 327 поддерживает все протоколы OBD2 ELM327 WIFI-соединение: WIFI беспроводное соединение с помощью смартфона Аппаратное обеспечение V1.5, программное обеспечение V2.1 Поддерживаемая платформа: Android Torque / IOS SystemWindows PC (WinXP / Win7 бит) Обратите внимание: не поддерживает Win7 (64 бит), а Win8 поддерживает 12 В бензиновых автомобилей , НЕТ РАБОТЫ Diesel & TrucksHardware V1.5 имеет ОЧЕНЬ стабильную работу. Он поддерживает все протоколы OBD2, поддерживает больше автомобилей и больше протоколов.Он поддерживает протоколы SAE J1850 PWM и SAE J1850 VPW. Поддержка протоколов OBD 2 автомобиля: 1. Автомобили США после 1998 г., такие как Chrysler, подходят для Ford, подходят для GM, подходят для Jeep. 2. Автомобили ЕС после 2000 р, такие как Alfa Romeo, подходят для SAAB, подходят для Acura. 3. Автомобили Японии и Кореи после 2002 г. Например, для KIA, подходит для Isuzu, подходит для Honda, подходит для 4. Китайские авто после 2005 г. 5. РУССКИЙ АВТО после 2012 года. Стандартные протоколы OBD2: 1. SAE J1850 PWM (41,6 кбод) 2. SAE J1850 VPW (10,4 кбод) 3. Инициализация скорости передачи ISO, 10.4 Кбод) 4. ISO KWP (5 бод инициализация, 10,4 кбод) 5. ISO KWP (быстрая инициализация, 10,4 Кбод) 6. ISO CAN (11-битный идентификатор, 500 кбод) 7. ISO CAN (идентификатор 29 бит, 500 кбод) 8. ISO CAN (11-битный идентификатор, 250 кбод) 9. ISO CAN (29-битный идентификатор, 250 кбод) A. SAE J1939 CAN (идентификатор 29 бит, 250 * кбод) Б. USER1 CAN (11 * бит ID, 125 * кбод) C. USER2 CAN (11 * бит ID, 50 * кбод) * настройки по умолчанию (настраиваются пользователем) Отображение текущих данных датчика, включая: 1. Обороты двигателя 2. Расчетное значение нагрузки 3. Температура охлаждающей жидкости 4. Состояние топливной системы. 5. Скорость автомобиля. 6. Кратковременная регулировка расхода топлива 7.Долгосрочная регулировка расхода топлива 8. Давление во впускном коллекторе. 9. Время вперед 10. Температура всасываемого воздуха. 11. Расход воздуха. 12. Абсолютное положение дроссельной заслонки. 13. Напряжение датчика кислорода / связанные с ним краткосрочные корректировки топливоподачи. 14. Состояние топливной системы. 15. Давление топлива. Поддержка протоколов OBD 2 автомобиля: 1. Автомобили США после 1998 г., такие как Chrysler, подходят для Ford, подходят для GM, подходят для Jeep. 2. Автомобили ЕС после 2000 р, такие как Alfa Romeo, подходят для SAAB, подходят для Acura. 3. Автомобили Японии и Кореи после 2002 г. Например, для KIA, подходит для Isuzu, подходит для Honda, подходит для 4. Китайские авто после 2005 г. 5. РУССКИЙ АВТО после 2012 года. Стандартные протоколы OBD2: 1. SAE J1850 PWM (41,6 кбод) 2. SAE J1850 VPW (10,4 кбод) 3. Скорость инициализации ISO, 10,4 Кбод) 4. ISO KWP (5 бод инициализация, 10,4 кбод) 5. ISO KWP (быстрая инициализация, 10,4 Кбод) 6. ISO CAN (11-битный идентификатор, 500 кбод) 7. ISO CAN (идентификатор 29 бит, 500 кбод) 8. ISO CAN (11-битный идентификатор, 250 кбод) 9. ISO CAN (29-битный идентификатор, 250 кбод) A. SAE J1939 CAN (идентификатор 29 бит, 250 * кбод) Б. USER1 CAN (11 * бит ID, 125 * кбод) C. USER2 CAN (11 * бит ID, 50 * кбод) * настройки по умолчанию (настраиваются пользователем) Отображение текущих данных датчика, включая: 1.Обороты двигателя 2. Расчетное значение нагрузки 3. Температура охлаждающей жидкости 4. Состояние топливной системы. 5. Скорость автомобиля. 6. Кратковременная регулировка расхода топлива 7. Долгосрочная регулировка расхода топлива 8. Давление во впускном коллекторе. 9. Время вперед 10. Температура всасываемого воздуха. 11. Расход воздуха. 12. Абсолютное положение дроссельной заслонки. 13. Напряжение датчика кислорода / связанные с ним краткосрочные корректировки топливоподачи. 14. Состояние топливной системы. 15. Давление топлива

Dual 2PCB Лучшая прошивка Bluetooth ODB2 сканера ELM327 Авто диагностическое устройство Scan Tool Продажа, цена и обзоры

Основные характеристики

Dual 2PCB Лучший Bluetooth ODB2 сканер PIC18F25K80 Firmware ELM327 Auto Car Diagnostic Device Scan Tool Interface Wireless V1.5 OBD II Mini Engine Code Reader для мультибрендов

Основные моменты для покупки прошивки ELM327 V1.5 ：

Аппаратное обеспечение V1.5 Программное обеспечение V2.1

Пароль Bluetooth: 0000/1234

Версия Bluetooth: V2.0

Поддерживает Платформа: Android смартфон / компьютер. Не работает iOS.

Универсальный инструмент для чтения кодов OBD2, он поддерживает автомобили Muti-Brand и все протоколы OBD2. Но это не значит, что он может поддерживать все автомобили на рынке.

PCI18F25K80 Чип поддерживает часть дизельного двигателя.Подробный список можно найти на собственном тесте.

Не может работать с грузовыми автомобилями.

Описание:

ELM327 MINI OBD SCAN – это недавно разработанный беспроводной инструмент сканирования. Он поддерживает большинство стандартных протоколов OBD-II

Прошивка V1.5 Поддерживает все протоколы:
SAE J1850 PWM (41,6 кбод)
SAE J1850 VPW (10,4 кбод)
ISO9141-2 (5 бод инициализация, 10,4 кбод)
ISO14230-4 KWP (инициализация 5 бод, 10,4 кбод)
ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)
ISO15765-4 CAN (идентификатор 11 бит, 500 кбод)
ISO15765-4 CAN (идентификатор 29 бит, 500 кбод)
ISO15765-4 CAN (11-битный идентификатор, 250 кбод)
ISO15765-4 CAN (29-битный идентификатор, 250 кбод)
Также поддерживает протоколы CAN и другие протоколы.

Функции:
1. Считывание диагностических кодов неисправностей, как общих, так и специфичных для производителя, и отображение их значения (более 3000 определений общих кодов в базе данных).
2. Очистите коды неисправностей и выключите контрольную лампу MIL (индикатор «Check Engine»).
3. Отображение текущих данных датчика, включая:
4. Обороты двигателя
5. Расчетное значение нагрузки
6. Температура охлаждающей жидкости
7. Состояние топливной системы
8. Скорость автомобиля
9. Кратковременная регулировка подачи топлива
10. Долговременная регулировка подачи топлива
11. Давление во впускном коллекторе
12.Timing Advance
13. Температура всасываемого воздуха
14. Расход воздуха
15. Абсолютное положение дроссельной заслонки
16. Напряжение датчика кислорода / соответствующие краткосрочные корректировки топлива
17. Состояние топливной системы
18. Давление топлива
19. Многие другие.

Настройки по умолчанию (настраиваются пользователем) ：
1.Работает с транспортными средствами, совместимыми с OBD-II
2.Беспроводная связь (Bluetooth) 5 ~ 10 метров
3.Программное обеспечение включено для Pa, PDA, Mobile
4. Программное обеспечение включено для ПК с Windows, Также может использоваться с ПК с картой Bluetooth.
5. Программное обеспечение в комплекте для Windows Смартфон Android Torque

Технические характеристики:
Размеры: 5 * 4,5 * 2,5 см
Вес нетто: 40 г
Общий вес: 43 г

Упаковочный лист:

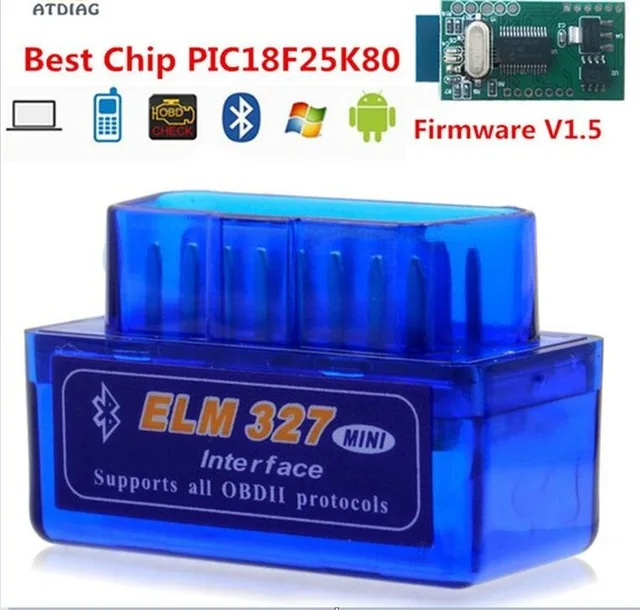

1 x ELM327 Bluetooth V1.5
1 x компакт-диск

ELM327 | Электроника, программирование и др.

ELM327 – это популярная ИС, разработанная Elm Electronics для связи со стандартными протоколами OBDII (бортовой диагностики) через порт OBD2 вашего автомобиля. Его используют механики и домашние мастера для диагностики и устранения проблем с автомобилем.Он также используется энтузиастами для получения полезной информации о вашем автомобиле в режиме реального времени, такой как скорость, обороты, температура, расход воздуха, расход топлива и т. Д.

Я купил один из этих адаптеров на dx.com (SKU: 126921) только для того, чтобы позже понять свою ошибку: почти все адаптеры, проданные из Китая, являются поддельными клонами оригинального ELM327 от Elm Electronics, и многие из них не работают. Заглянув внутрь адаптера, вы сразу увидите некоторые проблемы.

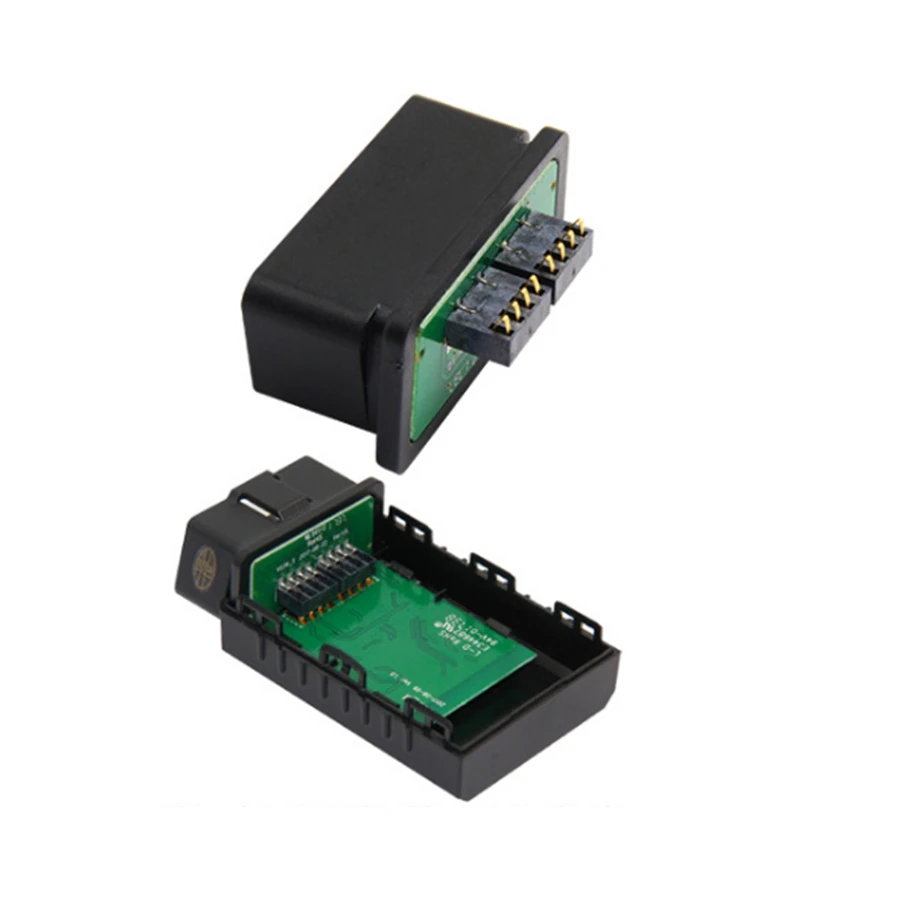

Внутри два слоя.На верхнем уровне находится Bluetooth SoC Beken BK3231, CAN-контроллер Microchip MCP2515 и CAN-трансивер NXP TJA1050. Также есть три светодиода состояния, которые не видны снаружи. Я предполагаю, что этот дизайн внутренне такой же, как и у некоторых прозрачных дизайнов, продаваемых на том же веб-сайте, у которых есть видимые светодиоды состояния. Используя разные футляры, некоторые из которых больше напоминают официальный продукт, они могут продавать больше.

Нижний слой касается. К контактам ODB2 прикреплены два регулятора напряжения и паяные соединения.К нижней плате припаяны только контакты 4,5, 6, 7, 14, 15 и 16. Контакты 1, 2, 3, 8, 9, 10, 11, 12 и 13 не подключены. Адаптер сообщает, что «поддерживаются все протоколы OBDII». Однако это невозможно, так как контакт 2 требуется для положительной линии шины SAE J1850 PWM и VPW, а контакт 10 требуется для отрицательной линии шины SAE J1850 PWM.

А как насчет верхней платы? Что ж, особенность настоящего адаптера ELM327 заключается в том, что он использует микроконтроллер PIC, на который загружена прошивка ELM327.Нигде на этом адаптере нет такого микроконтроллера PIC. Фактически, единственная микросхема, способная запускать код на этом адаптере, – это Beken Bluetooth SoC. Согласно таблице данных Beken, этот SoC имеет 256 КБ флеш-памяти и использует ядро ​​ARM 968E-S. Это несовместимо с набором инструкций PIC. Так что же здесь произошло?

Я должен сделать некоторые предположения об истории фальшивых переходников ELM327. Якобы оригинальный ELM327 v1.0 не содержал защиты от копирования, а прошивка была клонирована в Китае.Версия прошивки была изменена на отчет v1.5, и большое количество этих поддельных адаптеров было сделано из пиратской прошивки ELM327 v1.0. Имейте в виду, что Elm Electronics никогда не выпускала прошивку ELM327 версии 1.5. Таким образом, все адаптеры v1.5 поддельные.

Однако в версии, указанной на упаковке моего адаптера, указано v1. 5, но внутри нет микроконтроллера PIC. Как этот адаптер может быть клоном оригинальной прошивки v1.0 ELM327?

Возможно, производители этих поддельных адаптеров хотели сэкономить на расходах, избавившись от необходимости включать в адаптер микроконтроллер PIC, а также контроллер Bluetooth.Вместо этого они используют контроллер Bluetooth для запуска кода ELM327, чтобы сэкономить на расходах. Проблема в том, что прошивка ELM327 написана для микроконтроллера PIC, а не для процессора ARM, который вы найдете внутри устройств Bluetooth SoC. Нелегко повторно использовать микрокод PIC, если вы не можете эмулировать PIC на ARM.

Я предполагаю, что прошивку ELM327 пришлось переписать с нуля, возможно, со ссылкой и помощью исходного микрокода PIC. Это непростая задача, и не похоже, что они сделали это правильно.Когда они, наконец, закончили новую «фальшивую» прошивку ARM ELM327, они дали ей версию прошивки 2.1, чтобы она соответствовала последней подлинной версии от Elm Electronics. Новые поддельные адаптеры ELM327 v2.1 продавались неплохо, но возникла проблема; есть ошибки, а поддержка набора команд ELM327 даже хуже, чем у оригинальной версии 1.0. Ходят слухи, что адаптеры v2.1 из Китая не работают. Чтобы решить эту проблему, они изменили номер версии обратно на v1.5. Оригинальный клон из Китая имел версию v1.5, использовала микроконтроллер PIC и полностью поддерживала набор команд ELM327 v1.0. Но эта новая версия имеет только частичную поддержку – так как это неполная перезапись подлинной прошивки PIC с ошибками. В результате сейчас действительно трудно сказать, действительно ли адаптер, который указывает прошивку v1.5, является оригинальной клонированной прошивкой PIC или новой с ошибками и неполной перезаписью.

Чтобы убедиться в этом, я подключился к адаптеру через Bluetooth и использовал терминальное приложение, чтобы опробовать некоторые из набора команд ELM327, которые должны поддерживаться v1.0 прошивка.

> ATZ
ELM327 v1.5
> ATSP5
Ok
> ATE0
Ok
> ATS0
?
> ATAT1
?
> ATSTT3A
?
> АТАЛ
?


Поддельный адаптер ELM327 даже не поддерживает все основные команды набора команд ELM327 v1. 0. Команда ATZ сбрасывает устройство, которое работало нормально, но команда ATAL – для разрешения длинных байтовых сообщений – не была распознана. Как и ряд других команд.

Этот адаптер полностью вышел из строя в моей машине, хотя на адаптере припаяны контакты, необходимые для протокола быстрой инициализации ISO 14230-4.
Я безуспешно пробовал несколько приложений для чтения ELM327 для Android и ПК.

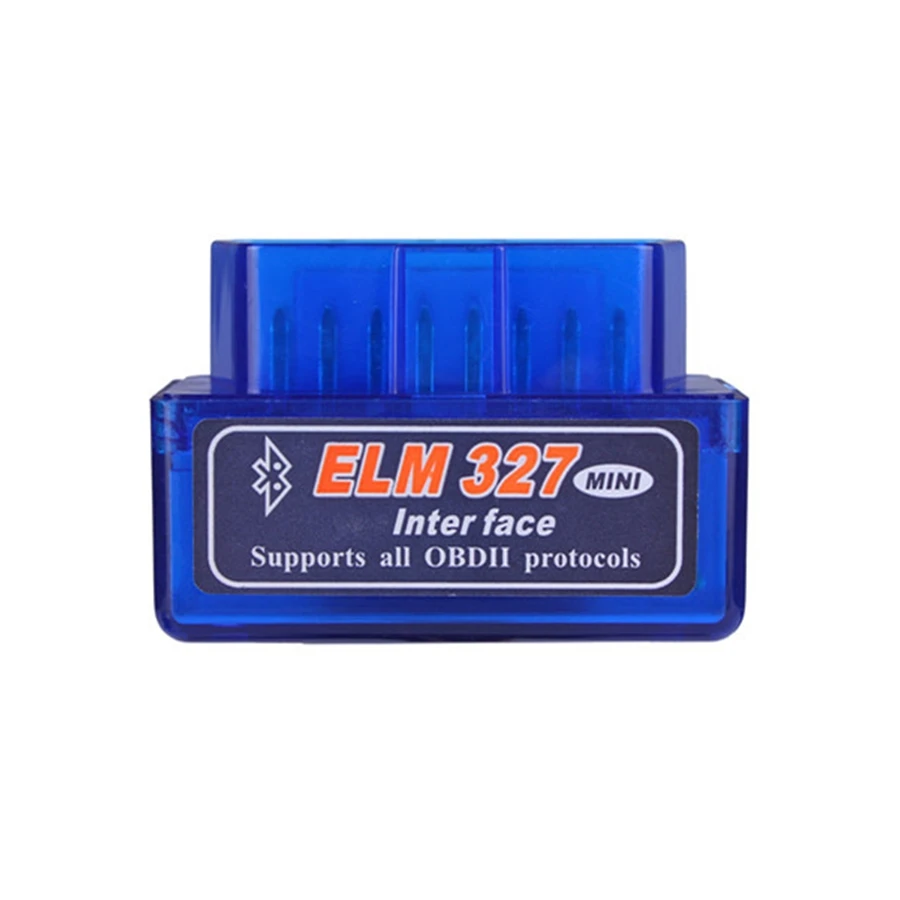

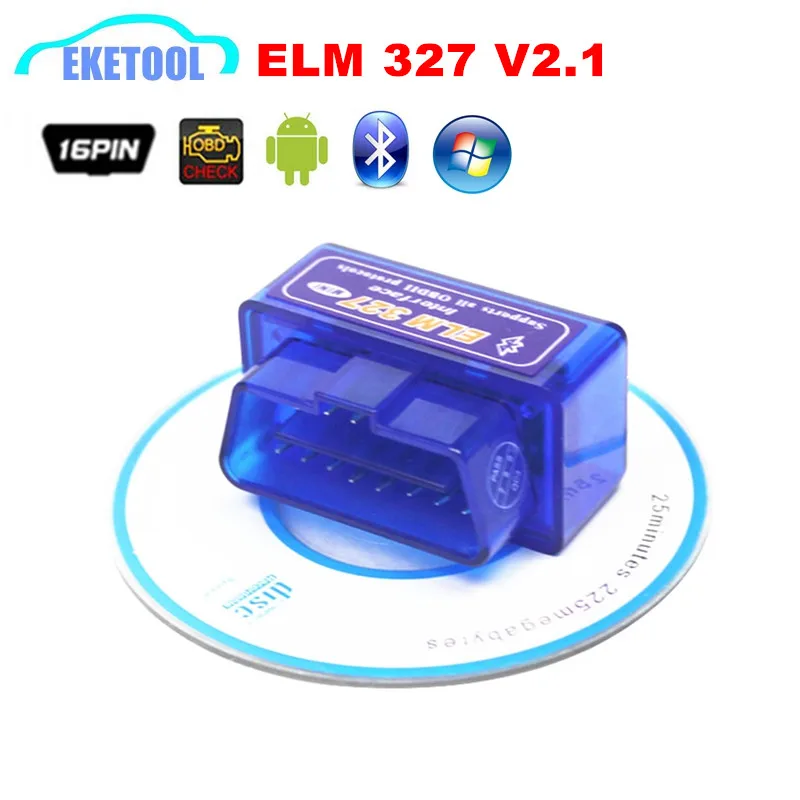

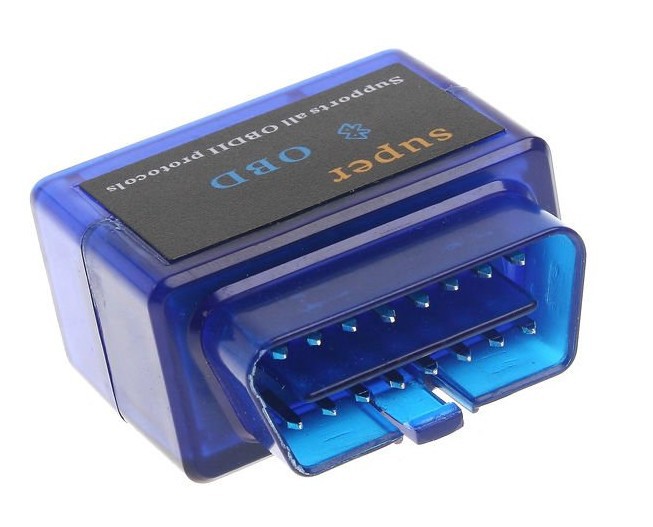

Новый MINI ELM327 Bluetooth OBD2 V2.1 (черный)

Описание продукта

MINI Bluetooth ELM327 – это недавно разработанный беспроводной сканирующий прибор. Он поддерживает все протоколы OBD-II. Считайте диагностические коды неисправностей, как общие, так и специфические для производителя, и отобразите их значение (более 3000 определений общих кодов в базе данных). Очистите коды неисправностей и выключите контрольную лампу MIL (индикатор “Check Engine”)

MINI ELM327 Bluetooth OBD2 V2. 1 (Черный)

Версия оборудования: V2.1

MINI ELM327 Bluetooth Характеристики:

1 Работает со всеми автомобилями, совместимыми с OBD-II

2 Беспроводная связь (Bluetooth)

3 Программное обеспечение для Palm, КПК

4 Программное обеспечение для ПК с Windows

5 Программное обеспечение для смартфона Windows

в комплекте

6 Поддерживает ISO 9141, KWP2000

7 Поддерживает шину CAN

MINI ELM327 Функции Bluetooth:

1.Считывайте диагностические коды неисправностей, как общие, так и специфические для производителя, и отображайте их значение (более 3000 определений общих кодов в базе данных).

2. Очистите коды неисправностей и выключите контрольную лампу MIL (индикатор «Check Engine»).

3. Отображение текущих данных датчика, в том числе:

4. Обороты двигателя

5. Расчетное значение нагрузки

6. Температура охлаждающей жидкости

7. Состояние топливной системы

8. Скорость автомобиля

9. Краткосрочная корректировка топливоподачи

10.Долгосрочная корректировка топливоподачи

11.Давление во впускном коллекторе

12.Установка времени

13. Температура всасываемого воздуха

14. Расход воздуха

15. абсолютное положение дроссельной заслонки

16. Напряжение датчика кислорода / соответствующие кратковременные топливные корректировки

17. Состояние топливной системы

18. Давление топлива

19. многие другие …

Список пакетов:

1 шт. X MINI ELM327 Bluetooth OBD2 V1.5 (черный)

1 шт. X CD-привод

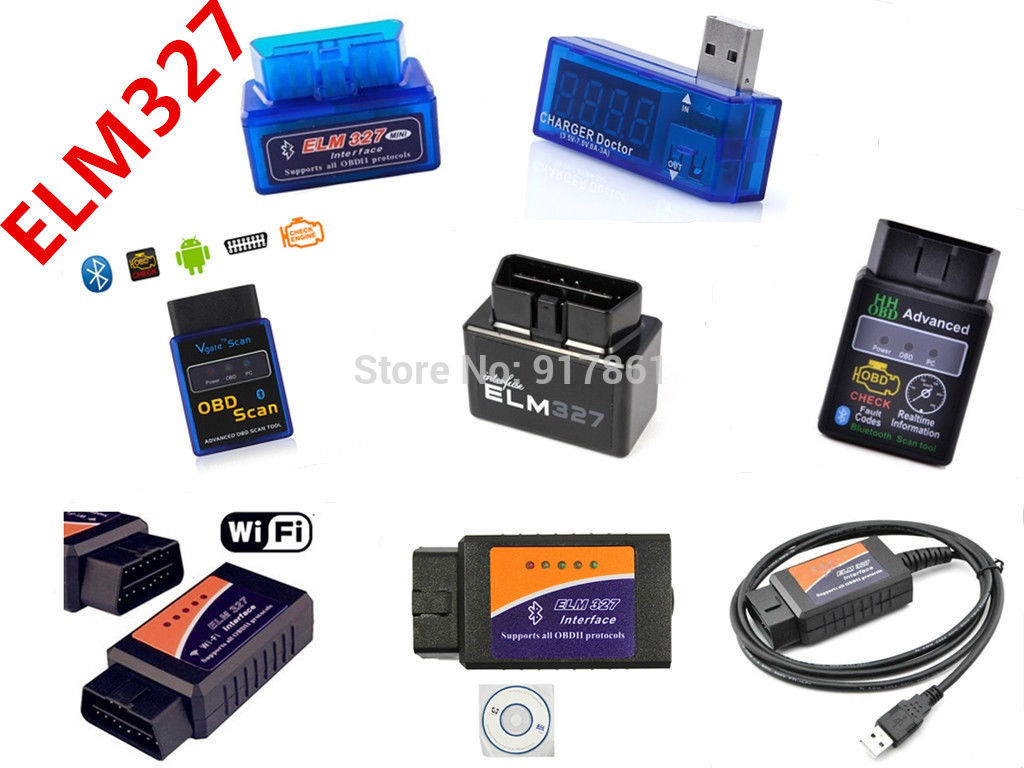

Разница между серией SC104 ELM327

Арт. №	Имя	ПК	Iphone iPad iPod	Android	Bluetooth	WI-FI	Мини
SC104	MINI ELM327 Bluetooth	на базе ПК	/	/	Bluetooth	/	Мини
SC104-B	MINI ELM327 Bluetooth белый	на базе ПК	/	/	Bluetooth	/	Мини
SC104-C	MINI ELM327 Bluetooth (черный)	на базе ПК	/	/	Bluetooth	/	Мини
SC104-D	Super MINI ELM327 Bluetooth Черный	на базе ПК	/	/	Bluetooth	/	Мини
SC104-E	Мини ELM327 Bluetooth	на базе ПК	/	Android + Symbian	Bluetooth	/	Мини
SC104-F	Super Mini ELM327 Bluetooth OBD2 CANBUS сканер	на базе ПК	/	Android + Symbian	Bluetooth	/	Мини
SC104-G	Super MINI ELM327 Bluetooth OBD2 Белый	на базе ПК	/	Android + Symbian	Bluetooth	/	Мини
SC104-H	AUGOCOM MINI ELM327 Bluetooth OBD2 Аппаратное обеспечение V1. 5 Программное обеспечение V2.1	на базе ПК	/	/	Bluetooth	/	Мини

Способ доставки и время доставки:

США, Великобритания, Чехия и Россия Доставка со склада: 3-5 рабочих дней. Быстрая доставка и без налогов.
DHL Доставка: 3-5 рабочих дней. Обычно мы указываем меньшую стоимость в счетах DHL, чтобы облегчить таможенное оформление.Если адрес относится к удаленному району, клиенту необходимо будет оплатить стоимость удаленной обработки, или мы можем перейти на доставку через EMS. Пожалуйста, не забудьте оставить сообщение, если у вас есть особые требования.
Yanwen Express: 7-10 рабочих дней. Нет налогов или удаленных затрат для европейских стран.
Стандартная почта: 7-15 рабочих дней. В страны Южной Америки и Африки это может занять 20-25 рабочих дней.
