Современные технологии все глубже проникают в самые разнообразные отрасли быта человека. Вот и теперь появилась возможность произвести диагностику автомобиля у себя в гараже, даже не разбирая его. Доступно это при наличии выхода OBD2 на транспортном средстве и специального автосканера из серии ELM. О том, как пользоваться ELM327, и пойдёт речь в этой статье.

Диагностические механизмы авто

Производители авто стараются конструировать свою технику таким образом, чтобы иметь возможность оперативно просканировать неисправности и также быстро их ликвидировать.

Для этого был принят стандарт диагностики OBD2, полученный в результате нескольких этапов долгих разработок и тестов. Его задача — следить за состоянием двигателя, отдельных частей кузова и внутренней сети управления. Производители могут использовать различные реализации протоколов для соединения OBD с автомобилем.

Стандарт определяет также и разъем, через который можно получить диагностические сведения. Он представляет собой систему типа «розетка», с 16 контактами. Также, спецификация OBD предполагает наличие разъёма в непосредственной близости от рулевого колеса.

Коды неисправностей OBD2

Сообщение об ошибке от системы состоит из одной буквы и последовательности из 4 цифр. Их расшифровка выглядит так:

• буква. Указывает на подсистему проблемы;
• вторая цифра. В основном содержит 0, но может быть 1 или 2. Особого значения не имеет, так как используется при составления общего числа для уточнения конкретной неисправности;
• третья цифра указывает тип поломки;
• две последние цифры — код самой ошибки.

Буквенный символ может принимать несколько значений, в зависимости от класса оборудования, в котором нашлась поломка:

• B. Все что связано с кузовными механизмами. Подушки, центральные замки, стеклоподъемники и т. д.;
• C. Ходовая часть;
• P. Двигатель или коробка передач;
• U. Внутренние электронные системы.

Тип поломки или третья цифра, также может принимать несколько стандартных значений:

• 1 или 2. Топливная система;
• 3. Зажигание;
• 4. Вспомогательный контроль;
• 5. Холостые обороты;
• 6. Внутренние электронные цепи;
• 7 или 8. Трансмиссия.

Часто встречаемые коды ошибок OBD2

• P0100. Неисправность датчика расхода воздуха.
• P0251. Говорит о том, что имеется проблема в насосе впрыска турбины.
• P0322. Отсутствует сигнал распределителя зажигания.
• P0340. Проблемы с датчиком распредвала.
• P1603. Ошибка EEPROM.
• С0276. Цепь реле клапана неисправна.
• B0835. Цепь зажигания 1 неисправна.
• P1812. Перегрев трансмиссии.

Количество кодов на самом деле очень велико. Поэтому, перед тем как пользоваться ELM327, рекомендуется поискать в интернете полный их перечень. Многие из расшифровок могут быть не переведены на русский. Что ж поделаешь, спецификация зарубежная, придётся вникать и осваивать английский.

Обзор автосканера ELM327

В зависимости от производителя, внешне прибор может выглядеть как небольшая коробочка с разъёмом «папа». В его задачу входит считывание данных от различных датчиков двигателя, электронных систем, кодов ошибок и их сброс в памяти компьютера.

Имеются несколько вариантов работы с ELM327. Это Bluetooth, Wi-Fi и USB-кабель.

Подключение прибора

Как было сказано ранее, ELM327 подключается к порту OBD2 автомобиля. Достаточно просто вставить его до конца и все. Затем, в зависимости от типа связи с прибором, выполняются различные манипуляции.

Как пользоваться ELM327 с Bluetooth

Это, наверное, самый простой и удобный способ проведения самостоятельной диагностики. Далее нужно выполнить подключение с телефона по Bluetooth со сканером.

Вот теперь наступает черёд выбора программного обеспечения. На самом деле, в интернете присутствует множество продуктов, способных работать со сканерами. Рассмотрим наиболее известные и часто применяемые, перед тем как пользоваться ELM327 в полевых условиях.

Torque

Многофункциональное приложение, в принципе, заменяющее бортовой компьютер. Отлично ладит с Bluetooth-соединением. Быстро работает и не барахлит. В “Гугл Плей” доступны две версии — бесплатная Lite и коммерческая Pro.

Интерфейс прост, но при этом функционален. Как пользоваться ELM327 с подключённым приложением? Очень просто. Достаточно запустить его, указать несколько параметров в профиле и выбрать соответствующую иконку, в зависимости от ситуации.

Программа обладает следующими возможностями:

• чтение и удаление сведений об ошибках из электронного блока управления автомобиля;
• диагностика авто;
• отображение текущего состояния техники различными графическими способами;
• возможность создания виджетов для рабочего стола смартфона.

Это неполный список возможностей и характеристик приложения, поэтому желательно ознакомиться с инструкцией по его применению, перед тем как пользоваться ELM327 Bluetooth в “Андроид”.

DashCommand

Имеет немного меньше возможностей, нежели предыдущий продукт. Приложение умеет считывать данные от большинства устройств и узлов автомобиля и отображать их в симпатичных графиках и визуализаторах. Среди них можно выделить текущую работу двигателя, показатели экономии топлива, маршрута. После проведения диагностики также выведет коды ошибок, которые помогут сориентироваться в ремонте. Хорошо стыкуется со многими моделями и вариациями ELM327.

Перед тем как пользоваться ELM327 с DashCommand, стоит сказать, что приложение содержит платный контент. Загрузить можно с официального магазина Google Play.

OBD “АвтоДоктор”

Существенное отличие от предыдущих программ — русская локализация. Приложение бесплатное, но содержит рекламу.

Может отображать показатели двигателя в реальном времени, читать ошибки и удалять их из ЭБУ. Отдельно стоит выделить режим консоли, предназначенного для ручного ввода команд спецификации ODB2.

Также умеет получать параметры системы GPS.

OpenDiag

Программа умеет читать данные от датчиков отечественных автомобилей. Может использоваться на различных сервисах и станциях технического обслуживания. Способна показывать основные ошибки и их коды, текущую информацию по автомобилю и динамические параметры.

Перед тем как пользоваться сканером ELM327 с Bluetooth и OpenDiag, разработчики рекомендуют внимательно изучить раздел справки к приложению, так как не все устройства могут поддерживаться.

ELM327 и Windows

Не обошёлся сканер и без адаптации программного обеспечения и под операционную систему Windows. Далее будет небольшой перечень программ для подключения и диагностики авто с помощью линейки Windows.

ScanMaster

Функциональная и удобная программа для Windows среды. Может показать очень много различной информации с датчиков и узлов.

Интерфейс выполнен в виде различных вкладок, каждая со своей функциональностью. Информация об автомобиле, например, покажет VIN и другие числовые данные. Здесь же можно будет заполнить для себя профиль авто, если их несколько.

Наибольший интерес для основной массы автовладельцев будет представлять вкладка «Таблица оперативных данных». В ней в удобном табличном виде отражено множество параметров и характеристик в реальном времени.

Также есть ещё одна интересная вкладка – «Измерения оперативных данных». Здесь можно указать что-то из параметров предыдущего пункта и следить за их изменением, например, при езде на автомобиле.

«Коды ошибок» покажут идентификаторы неисправностей и сразу же — описание. Правда, только на английском.

ScanTool

По сути, урезанная по функционалу и возможностям версия ScanMaster. Зато лёгкая и отзывчивая. Если детальность данных особого значения не имеет, то это наилучшее решение.

PCMScan

Более мощный продукт, чем ScanMaster. Помимо всех уже перечисленных функций других программ может измерять текущую мощность и крутящий момент автомобиля в реальном времени.

Программу можно подключить прямо к монитору в салоне, чтобы в живую увидеть происходящие в авто изменения и процессы.

Также существует возможность использования программы в качестве управляющего интерфейса для чип-тюнинга. К сожалению, для этого понадобится специальный модуль от производителя. Хотя и без всех этих наворотов программа справляется со своей задачей на ура. Перед тем как пользоваться ELM327 mini совместно с PCMScan, стоит подробно изучить руководство по нему.

Другие приложения для диагностики

Существуют также программы, «заточенные» под конкретную марку автомобиля. Если таковое приложение есть, то лучше воспользоваться им. Программа в полной мере сможет реализовать потенциал сканера, в отличии универсальных решений.

К примеру, для “Тойоты” есть неплохой продукт – ELMScan Toyota.

Тестирование прибора для тестирования

Тавтология в заголовке неспроста. В связи с огромным количеством модификации ELM появилось много подделок, версий и исполнений. Чтобы быть уверенным в правильности своих действий, перед тем как пользоваться автосканером ELM327, можно узнать, какой он версии.

Для этого есть программа ELM327 Identifier. Она выполняет проверку на поддержку версий, выводит результат на экран. Это поможет решить вопросы несовместимости некоторых модулей и программного обеспечения.

В заключение

Перед тем, как пользоваться сканером ELM327, лучше всего потратить немного времени и выяснить, как не купить подделку или неподдерживаемый системой диагностики автомобиля прибор. К тому же, это электронное устройство, способное изменять некоторые данные в ЭБУ авто, так что к выбору нужно отнестись с большой долей ответственности.

Инструкция по настройке диагностического адаптера ELM 327 Wi-Fi с программой DashCommand
Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций , )
Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Вам необходимо:

1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.
2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789 ).

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер

ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т. п.) из списка.

7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).
8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).
9. После этого Вы можете начинать диагностировать Ваш автомобиль!

Для отображения списка механизмов транспортного средства на его борту имеется компьютер с ЖК-монитором. Если компьютер раньше фиксировал неполадку, водителю требовалось обращаться в автосервис. Однако с появлением сканирующего устройства для диагностики автосистем необходимость в этом уменьшается, ведь незначительные проблемы можно устранить самостоятельно. Адаптер без проводов ELM 327 Interface OBD2 просто подключается и начинает считывание информации о состоянии авто.

Подобный подход уменьшает расходы на услуги автосервиса и время, затраченное на починку, а также дает возможность водителю лучше разбираться в механизмах своего авто.

Одно из изобретений для автоматизации выявления неполадок – ELM 327 Interface OBD2. Предыдущая версия сканера ELM 327 BST подключалась к устройствам посредством шнура, и вам решать, какая лучше для вас – дешевая проводная или дорогая беспроводная. ELM 327 WiFi функционирует благодаря наличии интернета, а OBD2 Bluetooth адаптер Obdii – благодаря наличию блютуза. За счет этого ELM 327 Interface OBD2 выводит информацию на монитор ПК, КПК или смартфона.

Купить сканер с инструкцией на русском можно на официальном сайте. Здесь вы найдете цены, а также отзывы, написанные пользователями. Представлена возможность доставки адаптера ELM 327 с переключателем в города России, Украины, Беларуси и Казахстана.

Доставка в страны СНГ

Правила подключения

Недостаточно купить беспроводной автосканер ELM 327 – нужно знать, как пользоваться. Видео поможет и в этой проблеме, и при определении, какой лучше выбрать автосканер и возможна ли его переделка.

Чтобы подключить сканер ELM 327 к вашему автомобилю, следуйте инструкции:

1. Заглушите двигатель автомобиля.
2. Возьмите адаптер ELM 327 USB и поставьте его в разъем ELM 327 OBD2. Обратите внимание, что в каждой модели транспортного средства это отверстие располагается в разных местах – в бардачке или слева от торпеды.
3. Инсталлируйте диск с ПО для сканера ELM 327 WST . Вы увидите в меню установленную утилиту ELM 327 OBD2.
4. Заведите машину.
5. Активируйте на технике для вывода сигнала (компьютере, телефоне) блютуз и получите файл.
6. Откройте файл Driver при помощи Smart Scan tool ELM 327 и прочитайте указанные там данные.

Отзыв про ELM327 v1.5 OBD2 Bluetooth

Теперь в любой момент вы прочитаете данные о состоянии машины, чтобы самостоятельно их устранить или поехать в автосервис.

Вместе с сканером Skaner 327 elm Bluetooth вы за будите про автосервис

Информация на экран

Сканеры ELM327 отображает следующие данные:

• выводят информацию о сбоях в ПО;
• фотографируют выводимую информацию посредством скриншота;
• показывают обобщенные данные о транспортном средстве;
• отображают VIN-код.

Используя автосканер ELM 327 Bluetooth, вы можете увидеть уровень топлива, температуру мотора, трансмиссии или жидкости для охлаждения. Автосканер ELM 327 bluetooth показывает, какая нагрузка оказывается на мотор, и какова ситуация с замком зажигания. ELM 327 USB с переключателем покажет уровень потребления воздуха, состояние тормозного комплекса. Также ELM 327 USB с переключателем выведет все данные в формате диаграммы.

Проблемы в эксплуатации

Нередко возникает сложность – драйвера на ELM 327 Wi-Fi и Smart Scan Tool ELM 327 инсталлированы, но ваш автомобильный сканер ELM не функционирует. Для корректной работы ELM 327 Wi-Fi переустановите ПО с идущего в комплектации диска. Если у вас устройство на базе «Андроид», скачайте с магазина сканер. Отзывы о Smart Scan положительные ввиду бесплатности утилиты. Прежде чем начать работу с адаптером ELM 327, проверьте наличие отверстия ОБД 2.

Купить со скидкой 50%
Elm327 показание можно считывать через Smart Scan на OC Android

Где купить и какая цена?

Заказать автомобильный сканер ELM 327 можно заполнив форму ниже. С вами свяжется консультант, который расскажет все условия покупки и доставки товара.

О котором представлены ниже) давно появился на российском рынке. Сейчас его использует большое количество автолюбителей. Этот факт связан с тем, что такие устройства имеют ряд неоспоримых преимуществ.

Преимущества модели

Данный автосканер компактен. Он миниатюрный, легко помещается в бардачке, может подключаться к ЭБУ автомобиля. Также он прост в использовании и максимально удобен. Сейчас можно найти довольно большое количество устройств, которые отлично взаимодействуют с автосканером, отображают всю информацию на дисплее. Более того, подобные программы имеются и для телефона. Результаты, считываемые автосканером ELM327, отзывы о которых прекрасные, максимально точные. Благодаря этому можно максимально быстро и просто узнать состояние автомобиля и сбросить ошибки самостоятельно, если таковые имеются. Налицо экономия средств на диагностику и ремонт.

Экономия

Подобный гаджет позволит не только с легкостью сэкономить на посещении автосервиса, но и максимально быстро среагировать на какую-либо неполадку. Благодаря этому можно избежать дорогостоящего ремонта. Именно поэтому можно сказать, что каждый водитель должен приобрести автосканер.

Характеристики и возможности

В комплекте поставки автосканера ELM327, отзывы о наборе которого хорошие, человек может найти сам автосканер, а также специальный диск, позволяющий сделать настройки. Имеется инструкция. Зачастую никто не использует диск, так как он содержит информацию на английском языке. Большая часть водителей сразу обращается к Интернету, скачивает программы и настраивает устройство.

Принцип работы данного автосканера довольно прост. Необходимо подать электричество на прибор, найти его по Bluetooth при помощи любого устройства, открыть программу, о которой было сказано выше. Теперь можно считывать всю имеющуюся информацию.

Функции и опции

Какие же функции может выполнять данное устройство? Мониторинг всех датчиков, которые установлены на автомобиле. Прибор также способен смотреть, какие из них вышли из строя и насколько правильно они работают. Помимо того, прибор распознает все коды ошибок и делает к ним подобные разъяснения. Можно самостоятельно сбросить ошибки. В принципе, возможности описываемого автосканера зависят от того, какое программное обеспечение было установлено.

Отзывы об ELM327 позволяют узнать, что прибор небольшой, он компактный и большую его часть занимает разъем, в который подключается шнур для считывания информации с двигателя. Всё остальное место на корпусе отведено под Bluetooth и чип, на котором работает само устройство. Если человеку необходимо выяснить, где находится диагностический разъём блока, то следует посмотреть под панелью приборов, под крышкой и возле предохранителей, также в бардачке. У каждой модели автомобиля это расположение меняется.

Работа и совместимость

Водители часто оставляют отзывы об автосканере ELM327 и его работе. Чтобы начать эксплуатацию прибора, необходимо выяснить совместимость устройств. Работа автосканера заключается в его взаимодействии с адаптером, благодаря особому протоколу. Он называется «One Bot Диагностик». Именно поэтому нужно правильно подключиться к двигателю.

Данный стандарт поддерживают все американские автомобили, которые были выпущены начиная с 1996 года. Если машина европейская, то поддерживают его модели с 2001 года (двигатель бензинового типа) и с 2014-го (дизельный мотор). Если же водитель желает использовать данный автосканер на отечественном автомобиле, то необходимо уточнить наличие подобного протокола.

Программное обеспечение

Необходимо установить специальное программное обеспечение для того, чтобы работал корректно автосканер ELM327 Bluetooth. Отзывы об официальной программе встречаются неоднозначные. Утилита должна быть совместима с протоколом, на котором работает данное устройство. Имеются как бесплатные программы, так и платные. Сейчас наиболее популярными считаются те, которые разработаны под операционную систему Android. Благодаря им можно узнать состояние автомобиля при помощи смартфона или планшета.

Данные программы получают информацию при помощи канала Bluetooth. Такое программное обеспечение можно установить с диска, который идет в комплекте, или скачать с Google Play. Чаще всего их используют только те люди, которые хорошо владеют английским языком, так как перевода на русский язык нет.

Программа Torque

Отзывы об автосканере ELM327 свидетельствуют о том, что программа Torque пользуется наибольшим спросом. Это связано с тем, что можно пользоваться как бесплатной версией, так и платной. Каждый человек сам для себя выбирает, пользоваться доступными функциями или немного заплатить и приобрести обширную версию.

В первом варианте можно проверять работоспособность узлов автомобиля, также сбрасывать ошибки. Отличие бесплатной и платной версий заключается в том, что в последней отображается большее количество параметров транспортного средства.

Что еще может показывать данная программа? Она сканирует на ошибки двигатель. Ведь именно для этого нужен автосканер беспроводной ELM327 Bluetooth. Отзывы позволяют понять, что устройство действительно стоящее. Имеется специальная панель, которая отображает состояние параметров автомобиля. Программа проверяет работу датчиков, выявляет неполадки, находит ошибки и предлагает их полное описание, может указывать стоимость поездок, а также расход топлива на определённый километраж.

Если установить плагин Track Recorder, можно записать видео поездок. Более того, на этот материал можно наложить информацию о датчиках во время всего путешествия для того, чтобы знать, какие возникают ошибки, сколько необходимо топлива и так далее. Доступ к исходному коду открыт, так как эта программа распространяется свободно. Поэтому любой программист, который хочет доработать данное обеспечение, может внести все необходимые изменения. Есть небольшой минус – перевод на русский язык выполнен не полностью, но, судя по отзывам потребителей, данный аспект мало кого волнует.

Программа CAR DOCTOR OBD

Данное программное обеспечение предназначено для того, чтобы считывать все ошибки, которые возникают, а также передавать их на устройство при помощи стандарта. Эта программа имеет полную русификацию. Она подходит для тех, кто не ладит с английским языком. Данная программа также может работать как на отечественных автомобилях, так и на иномарках. Она работает отлично с автосканером OBD ll ELM 327. Отзывы покупателей позволяют сделать именно такие выводы.

Данная программа способна считать коды ошибок и распознать их описание. Можно сбрасывать ошибки. Более того, данное программное обеспечение позволяет определить текущее состояние машины по различным датчикам. Высчитывает его напряжение, температуру, топливо, скорость передвижения и так далее. Она также способна определять VIN-номер кузова. В Google Play имеется программа в общем доступе, там можно прочесть множество положительных отзывов от покупателей.

Всем привет. Данный обзор скорее всего будет полезен автомобилистам. Хочу рассказать вам сегодня о волшебной коробочке-сканере OBDII. Адаптер недорогой, собран на микросхеме ELM327. Сканер подходит почти к любому авто у которого есть разъем OBD2. Версия 1.5
Посылка домчалась очень быстро. 31.07. я получил трек, а 11.08. девайс уже пытался законектиться в авто.

Немного истории

Сначала нужно понять, что такое система OBDII и как она появилась. OBD (On-board diagnostics – бортовая диагностика) это общий термин, относящийся к самодиагностике автомобиля и возможности получения информации от бортовых систем. Системы OBD позволяют получить доступ к информации о состоянии различных систем автомобиля. Объем доступной информации сильно разнится, т.к. система начала свое развитие с начала 80х. Ранние версии OBD при неисправности зажигали лампочку MIL (malfunction indicator lamp – лампа индикации неисправности), но никакой информации о сути неисправности не предоставляли. Современные реализации OBD используют стандартный цифровой разъем, по которому можно получать данные с автомобиля в реальном времени, в том числе стандартизованные коды неисправностей (DTC -diagnostic trouble codes), позволяющие идентифицировать неисправность.

Адаптер ELM327 Bluetooth является современным и удобным инструментом для проведения диагностики автомобиля при помощи ПК. Перечитал кучу фигни и вроде поддерживаются все протоколы OBD-II и огромное количество специализированных диагностических программ. В отличие от USB версии, позволяет проводить диагностику на расстоянии, кроме того возможно использование не только с ПК, но и с КПК, что очень удобно. В список поддерживаемых машин входят практически все легковые автомобили с инжекторным двигателем, выпущенные после 1996 года, а также все американские машины, выпущенные с 1996 года и европейские – начиная с 2001 года, дизель – с 2004г. Бывают и исключения, а какие именно сам не знаю.
ELM327 поддерживает как бы все эти протоколы:
ISO 9141-2 (5 baud init, 10.4 Kb)
ISO 14230-4 KWP (5 baud init, 10.4 Kb / fast init, 10.4 Kb)
ISO 15765-4 CAN (11/29 bit ID, 500/250 Kbaud)
SAE J1850 PWM (41.6 Kbaud)
SAE J1850 VPW (10.4 Kbaud)
Самое главное, это то, что он может читать ошибки и их расшифровывать (DTC память), а также их стирать т. е.(погасить лампочку MIL – Check Engine)
ЕЩЁ
Чтение параметров в режиме реального времени:
Обороты двигателя
Нагрузка двигателя
Температура охлаждающей жидкости
Состояние топливной системы
Скорость движения автомобиля
Краткосрочный расход топлива
Долгосрочный расход топлива
Абсолютное давление воздуха
Опережение зажигания
Температура всасываемого воздуха
Массовый расход воздуха
Положение дроссельной заслонки
Лямбда-зонд
Давление топлива
Время разгона до 100 км/ч
Но все зависит от марки авто.
Программ под Android в степи инета очень много.
Я опробовал 4 программы: OBD Авто Доктор, Torque Pro, OBD DROIDSCAN PRO и HobDrive.
1. Начнем с HobDrive.
Первичная задача HobDrive – непрерывно работать в машине, собирать статистику и анализировать производительность используя OBD-II адаптер.
Но как только она законнектилась, через 2 сек отвалилась. И так каждый раз при подключении.

2. OBD DROIDSCAN PRO.
Вторая чудо программа законнектилась, показала что-то и тоже отвалилась.

3. Torque Pro.
Наверно, это самая известная прога. К OBD подключилась без проблем. Интерфейс понятен, много настраиваемых рабочих столов. Ошибок не нашла, хотя на панели горит лампа ABS и не видит многие датчики, хотя, скорее всего, это зависит от модели авто.

Короче, много фигни, сам не знаю, что так усердно показывают некоторые датчики. Они и сами не знают, что показывают))
4.OBD Авто Доктор
Эту прогу нашел на google play, или она меня нашла. Без проблем увидела и подключилась к сканеру. Реально отображает на графиках работу имеющихся в авто датчиков.

СНОВА ТЫРКНИ

Короче, эта программа больше всех понравилась нашему подопытному сканеру и он заморгал всеми светодиодами на радостях.

Вывод: отличная недорогая фигня, главное: правильно выбрать программу. Лишней не будет и бардачок всегда возьмет сканер на сохранность. Брать надо, а вдруг и пригодится.

Всем спасибо и удачи.
Девайс предоставлен бесплатно для обзора.

Планирую купить +68 Добавить в избранное Обзор понравился +37 +90

Подключение и настройка Elm327 Bluetooth к Android: инструкция по автосканеру

Содержание:

• Что такое Elm327 и для чего используется
• Как пользоваться Elm327 через андроид
• Как подключить Elm327 к Android
• Как настроить приложение для Елм327 блютуз на андроид
• Ошибки подключения
• Краткий обзор популярной программы Torque
• Обзор программы Car Doctor OBD
• Краткий обзор Opendiag Mobail

Многие автовладельцы хотят сэкономить, поэтому используют различные программы для самостоятельной диагностики машины. Для удобства разработчики сделали возможным их запуск через смартфоны. Ниже описано несколько способов, как подключить Elm327 Bluetooth к Android.

Что такое Elm327 и для чего используется

Данная аббревиатура знакома большинству автовладельцев. Elm327 — это сканер или адаптер, который подключают к бортовому компьютерному устройству машины через особый разъем — OBD-II.

Сканер Елм327

Это полезный адаптер, который используют для проведения диагностики автомобиля. Кроме того, с помощью него можно посмотреть на показатели работы и обнулить ошибки в электронном блоке управления.

К сведению! Сканер назвали по наименованию используемого микроконтроллера. Этот микроконтроллер связывает диагностическую шину машины и компьютер/смартфон. Elm327 был создан канадской компанией, но китайские производители уже стали выпускать дешевые аналоги, которые не всегда правильно работают.

Elm327 обладает довольно широким функционалом. Но конкретный набор опций зависит от используемой версии адаптера, особенностей электронного блока управления автомобиля и ПО для диагностики состояния транспортного средства.

Автовладельцы часто используют данный сканер, потому что его возможности не ограничиваются считыванием диагностических кодов. Также с помощью Elm327 можно посмотреть все важные показатели работы автомобиля.

Важно! В некоторых машинах с помощью данного сканера удается самостоятельно настроить автоматическое запирание замков, данные приборной панели.

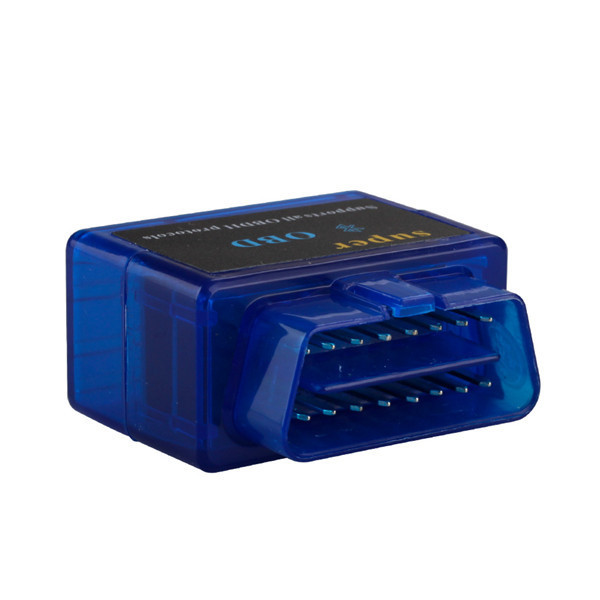

Внешний вид адаптера

Как пользоваться Elm327 через андроид

Популярный вопрос у купивших Elm327 — как пользоваться через андроид. Для этого понадобится скачать дополнительное приложение. Часто в комплекте с самим адаптером идет нужная утилита. Инструкция, как можно установить elm327 на андроид с диска, схожа со скачанным приложением из магазина.

Как подключить телефон к компьютеру через USB кабель Андроид

Подключив Elm327, можно использовать сканер. Если все настроено верно, то на дисплее появится вся информация об автомобиле. В Плей Маркете есть большой выбор бесплатных приложений, которые будут работать с Елм327.

Обратите внимание! Есть и платные аналоги, практически ничем не отличающиеся от бесплатных приложений. Только у некоторых более расширенный функционал, хотя все основные параметры для диагностики доступны во всех версиях.

Картинка 3 Подключение к андроид-устройству

Может придется создать профиль машины самостоятельно. Автовладельцу нужно выбрать из списка свою модель и указать основные характеристики. После этого откроется доступ к данным о работе различных систем автомобиля и возможность их сброса и коррекции показателей.

Подобные утилиты помогают провести самостоятельную диагностику машины в любое время. Благодаря этому владельцу авто не нужно тратиться на посещение автосервиса. Однако достоверность данных зависит от качества самого адаптера, потому что на рынке появилось много подделок. Кроме этого, на работу программы влияет версия андроид-устройства, прошивка должна соответствовать утилите для нормальной синхронизации устройств.

Комплект для установки

Как подключить Elm327 к Android

Подключение Елм 327 к андроиду аналогично осуществляется через блютуз. Алгоритм использования сканера посредством платформы Android прост:

1. Для подключения адаптера Elm327 USB к Android его вставляют в разъем. Он находится на бортовом компьютерном устройстве. Чаще всего разъем располагается под рулем, но все зависит от автомобиля.
2. На смартфон нужно скачать ПО. Его можно найти в PlayMarket. Для этого в поисковую строку достаточно вписать Elm327. Существуют платные и бесплатные версии программы. Есть много утилит со встроенным русским языком.
3. Затем нужно включить зажигание. У некоторых моделей сканера имеется выключатель, который также понадобится переключить для работы с мобильным/планшетом на платформе андроид.
4. Далее следует включить Bluetooth на устройстве. Из выбранного списка необходимо выбрать сканер. Устройство может быть обозначено как OBD II, CBT, CHX, Vgate.
5. Затем нужно включить сопряжение. Для этого понадобится ввести код, стандартный во всех заводских настройках 0000 или 1234.

Как подключить Интернет к компьютеру через телефон андроид

Вышеописанный алгоритм поможет и пользователям Elm 327 mini подключить к андроид-устройству.

Если устройство не может выполнить сопряжение, следует проверить опцию «Видим для всех устройств». Она может быть отключена, и сканер по этой причине не может найти смартфон/планшет.

Обратите внимание! Для сопряжения вводить пин-код следует на обоих устройствах одновременно.

После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль.

Диагностика автомобиля с помощью специальной программы сэкономит средства владельца

На старых версиях ОС данный адаптер может не работать. Поэтому можно использовать для Elm327 Wi-Fi подключение к Android. Необходимо делать все тоже самое, только для подсоединения использовать точку доступа. В списке сетей нужно выбрать ту, в которой будет написано название утилиты. После установки соединения получится перейти к настройкам.

Как настроить приложение для Елм327 блютуз на андроид

Как найти телефон по IMEI самостоятельно через интернет — Андроид

После установки соединения автовладелец может открыть ПО и приступать к установке подходящих параметров. Обычно у многих не возникает проблем, как настроить елм 327 блютуз на андроид. В самой утилите следует зайти в «Настройки адаптера». В качестве типа подключения должен быть выбран блютуз.

Обратите внимание! В пункте «Статус адаптера» напротив указанных опций должны быть поставлены три галочки. Если одна из них отсутствует, нужно поставить для нормальной синхронизации смартфона и сканера. Если три галочки уже отмечены, это означает, что утилиту и адаптер можно использовать.

Комплектация адаптера

При установке некоторых версий ПО есть возможность добавлять на экран различные схемы, наглядно показывающие работу автомобиля. Таким образом автовладелец сразу увидит, на какой показатель следует обратить внимание. Использование Elm 327 через Android экономит время и позволяет в любой момент проверить средство передвижения на наличие неисправностей.

Ошибки подключения

Если Елм 327 не может установить соединение с андроид-устройством, значит в процессе подключения могли возникнуть следующие ошибки:

• включатель на сканере находится в другом положении;
• автовладелец не включил зажигание, которое часто необходимо для питания;
• адаптер недостаточно плотно вставлен в порт. Мигающий датчик не всегда означает готовность устройства к использованию, поэтому нужно заново подсоединить сканер;
• стоит попробовать различные протоколы для соединения до тех пор, пока не установится связь.

Обратите внимание! Если эти советы не помогли, скорее всего, причина в самом сканере. Необходимо его обменять на новый и попробовать подключить заново.

При первой настройке сканер для автомобиля может выдавать ошибки

Краткий обзор популярной программы Torque

Это самый популярный вариант для тех, кто хочет использовать Elm 327. Разработчики предлагают две версии: Light и PRO, бесплатная и платная соответственно. Первый вариант имеет ограниченный функционал, а второй — набор расширенных опций.

К сведению! В лайт версии пользователь сможет посмотреть состояние узлов автомобиля и сбросить все ошибки. ПРО-утилита показывает больше параметров.

Какими возможностями обладает программа Torque:

• проверка на наличие ошибок автомобильного двигателя;
• особая панель, на которой показаны параметры машины в режиме реального времени;
• оценка работы датчика кислорода;
• сканирование и показ неисправностей в автомобиле;
• показ ошибок с большим количеством опций;
• возможность расчета расхода топлива, стоимости поездки.

Важно! Для программистов есть приятный бонус — они смогут доработать утилиту, потому что разработчики сделали открытым доступ к исходному коду. Таким образом получится настроить Torque под себя.

Но у данного приложения имеются и недостатки. К ним относится неполная русификация, что может немного затруднить пользование программой. Однако у Torque высокие оценки от пользователей, потому что это не влияет на качество работы приложения.

Приложение Torque

Обзор программы Car Doctor OBD

Еще один популярный вариант, подходящий для андроид-платформ. Данное приложение направлено на анализ текущих настроек и возможных неисправностей с БЭУ. После этого происходит передача на считывающее устройство в протоколе OBD.

Важно! Данная утилита полностью переведена на русский язык.

«Авто-доктор» совместим с отечественными моделями и иномарками. Какие опции предлагает OBD пользователям:

• считывание и распознавание кодов ошибок;
• возможность сбросить их в режиме реального времени;
• определить состояние по различным датчикам;
• точно установить VIN-номера кузова.

Пользователи также высоко оценили данное приложение, потому что по своим характеристикам оно не сильно уступает предыдущему.

Устройство для диагностики автомобиля

Краткий обзор Opendiag Mobail

Если две предыдущие программы были совместимы со всеми автомобилями, то данное приложение подходит исключительно для отечественных моделей. Оно полностью совместимо с андроидом и русифицировано.

Пользователи отмечают, что Opendiag Mobail совместим с Емл327, никаких сбоев во время работы не выдает. Функционал у данной программы даже больше, чем у некоторых подобных приложений.

Обратите внимание! Можно использовать подключение Obd2 к магнитоле на андроид.

Но ее главный недостаток — возможность синхронизации с отечественными автомобилями.

Адаптер Елм 327

Многих пользователей интересует вопрос, как подключить обд2 через блютуз на андроид. Порядок действий такой же, как и для других приложений. На его установку не влияет то, что он подходит только для отечественных производителей.

Сканер Elm327 Bluetooth полностью совместим с андроид-платформой, поэтому лидирует среди других адаптеров. Только при покупке обязательно следует спросить наличие лицензии и сертификата, чтобы не приобрести подделку. Тогда получится купить качественный адаптер, совместимый со всеми марками автомобилей.

Автор:

Влaдимиp Гpoмaкoв

Строки инициализации ELM327 Torque для нестандартных протоколов

Главная » Инструкции » Строки инициализации ELM327

На чтение 6 мин Просмотров 110к. Опубликовано 18.04.2018 Обновлено 07. 02.2022

Некоторые автомобили не на 100% совместимы с OBD2, но программа Torque может связываться с ними, если адаптер ELM327 настроен определенным образом.
Строка инициализации позволяет вручную настроить адаптер ELM327 для связи с такими транспортными средствами. Если вы не можете соединиться с блоком управления автомобиля в автоматическом режиме, возможно вам потребуется ввод строки инициализации.

Как добавить строку инициализации в программу диагностики

Итак, давайте разберемся, как заставить адаптер ELM327 работать с нужной нам строкой инициализации.

1. Сначала нужно найти нужную строку инициализации в представленном ниже списке.
2. Заходим в программу Torque и создаем новый профиль.
3. В настройках созданного профиля, в самом низу, пишем нашу строку инициализации, нажимаем кнопку сохранить.



Подключение ЯНВАРЬ 5.1

Для подключения к блоку управления ЯНВАРЬ 5.1 необходимо:

1. Добавить Набор ПИДов для Январь 5. 1 или Набор ПИДов для Январь 5.1 R83 в папку «.torque/extendedpids» (папка «.torque» может быть скрыта).
2. Зайти в «Управление внешними пидами»,выбрать «Добавить набор» и выбрать добавленный набор.
3. Прописать строку инициализации:
   ATZ\nATSP5\nATIB10\nATSH8110F1\nATSW00\n3E01
   или
   ATSP5\nATIB10\nATSH8110F1\nATST10\nATSW00
4. Открыть Приборная панель > долгий тап по экрану > Добавить прибор — выбираем свои датчики

Подключение ЯНВАРЬ 7.2

Для подключения к блоку управления ЯНВАРЬ 7.2 необходимо:

1. Добавить Набор ПИДов для Январь 7.2 в папку «.torque/extendedpids» (папка «.torque» может быть скрыта).
2. Зайти в «Управление внешними пидами»,выбрать «Добавить набор» и выбрать добавленный набор.
3. Прописать строку инициализации atal\natsp5\natib10\natsh8110f1\natst32\natsw00\atfi

Документацию по командам инициализации можно посмотреть в ELM_Docs

Перечень строк инициализации ELM327

• BYD F3
  ATSP5\nATSH8111F1\nATSW00
• BYD F3 ABS
  atsp5\natsh8128f1\natfi
• BMW 320i E91 для АКПП
  ATPBE101\nATCRA618\nATSH6F1\nATFCSH6F1\nATFCSD18300F02\nATFCSM1\nATCEA18\nATCM600\nATh2
• Chery Tiggo Delphi system 2. 0L/2.4L (4G63/4G64)
  atal\natsp5\natib10\natsh8011f1\natst10\natsw00
• Dacia Logan 1.4 2007 г.
  ATSP5\nATSH817AF1
• Daihatsu Terios Kid 2002г
  ATIB10\nATIIA10\nATSH8110F0\nATSPA5\nATSW00
• Delphi MR240
  ATSP5\nATAL\nATSH8111F1\nATWM8111F13E
• Honda Хонда Аккорд 2.4 2009
  atsp7\natshda1df1
• Hyundai Elantra, 2003г, 2л, АКПП
  atsp5\natsh8111f1
• Honda Insight 1.3 gybrid 2014 года
  atsp7\natshda11f1
• Fiat Doblo 1.4 8V
  atsp5\natsh8110f1
• Fiat Pre-OBD
  ATSH\8110F1
• GREATWALL Delphi MT20U2_EOBD
  atal\natib10\natsp5\natsh8111f1\natst10\natsw00
• Jeep Wrangler TPMS 2016 Давл. шин
  atsp6\natsh7da\natfcsh7da\natfcsd300000\natfcsm1\natcra7db
• Lexus RX 330
  atsp6\natsh7e0
• Lifan Solano ABS (Mando)
  ATSP5\nATSH8028F1\nATWM8028F1021081\nATFI
• Lifan Solano ABS (Wanxiang)
  ATSP5\nATSH8128F1\nATWM8028F1021080\nATFI
• Mitsubishi MUT
  ATSP0\nATAL\nATIB10\n
• MK70 ABS (Geely и др. авто с таким блоком)
  atal\natsp4\natiia83\natsh8128f1\natst10\natsw00
• Nissan для внутреннего рынка Японии
  ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00
• Nissan liberty 2004 год, двигатель QR20 DE
  ATSP5\nATIB10\nATSH8110FC\nATSW00
• Opel KWP2000
  ATSP5\nATAL
• OPEL Vectra Simtec 56.5
  ATSP5\nATSH8111F1\nATSW00
• Peugeot 308 2010 год
  atsp6\natsh6a9\natfcsh6a9\natfcsd300000\natfcsm1\natcra689\natstc4\n81\natst64\n1003\n10c0
• Peugeot 407, 2.0, AT SR 2008
  atsp6\natsh6a8\natfcsh6a8\natfcsd300000\natfcsm1\natcra688\n81\n10c0
• Peugeot 407 2.0 AL4 2005г. для АКПП
  atsp5\natsh81a4f1\n10c0
• Renault Scenic RX4 2002 Diesel
  atsp5\atal\atib10\atsh817af1\atst32\atsw00
• Renault Kangoo 1.5l DCI Блок управления DCM12
  ATSP5\nATSH817AF1\nATSW00\10C0\
• Sagem2000
  atsp5\natsh8110f1\natfi\n3e
• Siemens ACR167 KWP
  ATSP5\nATAL\nATSH8111F1\n81\n
• Sirius D42
  ATSP5\nATAL\nATIB10\nATSH8211f1\nATST32\nATSW00\nATFI
• Skoda Kodiag 4WD Haldex
  atsp6\natsh70f\natcra779\natfcsh70f\natfcsd300000\natfcsm1\n1003
• SSANGYONG KYRON ISO 14230
  ATSP5\nATAL\nATIB10\nATSH8110F1\nATST32\nATSW00
• SsangYong 2. 3 MSE бензин (Kyron,Rexton,Action,Musso,Korando)
  atsp5\natib10\natsh8101f3\natst32\natsw00
• Subaru Forester 2011 ABS
  atsp5\natsh8028f1\n10
• Suzuki Swift 2005 1.5л АКПП
  atsp5\natsh8111f1
• Tiggo Delphi MT20U
  ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00
• Toyota Celica ZZT230
  ATIB 96 \n ATIIA 13 \n ATSH8113F1 \n ATSP A4 \n ATSW00
• Toyota Caldina 1998 г
  ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
• Toyota Fielder 2005г
  ATIB96\nATIIA13\nATSH8113F1\nATAL
• Toyota Fielder NZE-141 1NZ-FE 2010г
  atsp6\natsh7e0\n105f
• Toyota FunCargo
  ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
• Toyota FunCargo 2001г
  atsp4\natib96\natiia13\natsh8113f1
• Toyota Vitz 01.2002
  ATSH8213F1 \n ATIB96 \n ATIIA13
• Toyota VITZ 1KR-FE 2009
  atsp6\atsh7e0
• Toyota Hilux Pick Up 2006 г
  ATIB10\nATIIA10\nATSH8110F0\nATSPA5\nATSW00
• Toyota Mark 2, Toyota Aristo 161
  ATIB96\nATIIA13\nATSH8113F1\nATAL
  ATIB96\nATIIA13\nATSH8213F1\nATE0\nATAL
  ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
• Toyota для внутреннего рынка Японии ISO9141
  ATSP3\nATAL\nATIIA33\nATIB10\nATSH686AF1\nATST32\nATSW00
• Toyota для внутреннего рынка Японии Common
  ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
• Toyota для внутреннего рынка Японии 10400baud
  ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00
• Toyota для внутреннего рынка Японии CAN mode21
  ATSP6\nATAL\nATSH7E0\nATCRA7E8\nATST32\nATSW00
• Toyota GT86
  ATSP6\nATAL\nATSH7E0
• Toyota Nadia/Harrier для внутреннего рынка Японии
  ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00
  ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00
• Toyota PRIUS NHW10
  atsp4\natib96\natiia13\natsh8113f1\natsw00
• Toyota Prius XW20
  atsp6\natsh7e3\natfcsh7e3\natfcsd300000\natfcsm1\natcra7eb
• Toyota Sienta 1NZ-FE (CVT)
  atspa4\atib96\atiia13\atsh8113f1\atst32\atsw00
• Toyota Allex 2002г 1nz-fe 4WD АКПП
  atspa4\natib96\natiia13\natsh8113f1\natst32\natsw00
• Toyota Passo KGC1 (1KR-FE)
  atsp5\natsh8110f0\natfi
• Toyota Will VS 2001, АКПП, двигатель 1. 8 1ZZFE
  ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
• Volkswagen Caddy 1.9I 2006 дизель (KWP2000)
  atsp5\natib10\natsh8110f1\natst10\natsw00
• Volkswagen Caravelle (T5 Transporter) до 2009 2.5 TDI
  atsp5\natsh8110f1\n1089
• ЛАДА Ларгус ABS
  ATSP5\nATIB10\nATSH8101F1\nATST32\nATSW00
• ЛАДА Ларгус SRS
  ATSP5\nATIB10\nATSH812CF1\nATST32\nATSW00
• ВАЗ Январь
  ATSP5\nATAL\nATIB10\nATSH8110F1\nATST32\nATSW00
• ВАЗ Январь 5.1.1
  ATSP5\nATIB10\nATSH8110F1\nATST10\nATSW00
• ВАЗ Январь 7.2 Евро 2
  atal\natsp5\natib10\natsh8110f1\natst32\natsw00\atfi
• ВАЗ Bosch MP7
  ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00\nATFI
• ВАЗ Bosch 797
  ATFI\nATAL\n
• Микас 7.6
  ATSP5\nATSH8110F1\nATSW00\nATFI
• Микас 10.3 ZAZ Sens
  atsp5\natsh8110f1\natfi
  в настройках профиля поставить «исп. альтернативный ОБД заголовок», предпочтительный протокол ISO 14230 fast
• УАЗ 1797
  ATSP5\nATAL\nATSH8110F1\nATFI
• УАЗ Патриот Bosch m17.9.7
  ATZ\nATSP5\nATIB10\nATSH8110F1\nATSW00

( 4 оценки, среднее 4 из 5 )

НАСТРОЙКИ — Olivia Drive

Скачать инструкцию можно по ссылке: скачать инструкцию

ВНИМАНИЕ!!!

При работе с приложением нужно прочитать и сделать пять пунктов:

1) Сделать сопряжение Вашего адаптера ELM327 – Bluetooth | WIFI  в системе Android, а потом нужно выбрать его в настройках Olivia Drive

2) Ввести Ваш объем двигателя автомобиля, по умолчанию 1598 см3

3) Выбрать тип топлива автомобиля: (Бензин, Дизель, Газ)

4) НЕ ВКЛЮЧАТЬ — « определение торможением двигателя » — если не знаете как настроить, а то НЕ БУДЕТ ПОКАЗЫВАТЬ РАСХОД ТОПЛИВА!

5) Разрешить работу в фоне при выключенном экране

Если работа в фоне — не работает, то ищите в своей системе Android в разделе батарея разрешения на работу приложений при выключенном экране. Так же, могут быть встроенные приложения от производителя телефона которые блокируют такую возможность.

ВЫБОР УСТРОЙСТВА

Bluetooth:
Выбор вашего адаптера ELM327. Не забудьте добавить адаптер в список сопряженных в настройках Bluetooth Вашей android системы!, пароли для подключения обычно: 1234, 6789, 0000;

Есть возможность включения  «автоматического включения Bluetooth» при входе в приложение  Bluetooth будет включаться, а при выходе по кнопке [Выход] Bluetooth будет автоматически выключен.

Способ подключения с адаптером ELM327, по сути не важен и надо пробовать переключать только если соединение не стабильно или Вы не можете соединиться с вашем адаптером.
Так же на некоторых мобильниках с MTK чипами существуют проблемы с подключением, поэтому пробуйте способ «Соединение для проблемных устройств»;

WiFi:

Введите IP адрес и порт вашего ELM327 адаптера. Примечание: Интернет у Вас работать не будет при таком типе адаптера и расход аккумулятора мобильного устройства будет выше. Поэтому я советую покупать ELM327 v1.5 — Bluetooth.

ВЫБОР ПРОТОКОЛА

Это протокол связи с вашим ЭБУ автомобиля. Если не знаем какой нужен Вам протокол, то ставим: 0-Automatic.

Например:

Протокол который нужен на Renault Duster 2.0: и новый Renault Duster 1,6:
Протокол № 6-ISO 15765-4 CAN (11 bit ID, 500 Kbaud);

Протокол который нужен на старый Renault Duster 1,6:
Протокол № 5-ISO 14230-4 KWP (fast init, 10.4 Kbaud);

ВЫБОР СТРОКИ ИНИЦИАЛИЗАЦИИ

Это строка параметров для поиска блока ЭБУ Вашего автомобиля.

Она содержит адреса блоков, протоколы, скорость подключения, задержки и имеет вид например:

для большинства праворуких Toyota: ATSH8213F1\nATIB96\nATIIA13

Оставляем пустой!!! — если не знаем нужна строка или нет. Если не правильно выбрать будет только хуже; Строки инициализаций ищите в поиске Google, на форумах, Drive2. ru.

ПОЛНЫЙ СБРОС ELM327

Отправляет адаптеру команду ATZ (сброс адаптера при подключении до заводских настроек). Может приводить к проблемам при повторном подключении на плохих адаптерах.

ОБЪЕМ ДВИГАТЕЛЯ, см3

Ввести нужный объем двигателя в см3, — например: 1998  для 2.0 литра,  1598 для 1,6 литра;

ОБЪЕМ ТОПЛИВНОГО БАКА, л

Ввести нужный объем бака Вашего автомобиля в литрах, — например: 50;

ТОПЛИВНЫЙ БАК

1) Расчетный способ. Так есть нужно будет вводить данные заправок или текущий объем бака вручную.

2) Уровень топлива. Показания от датчика уровня топлива по стандарту OBDII. Такой способ доступен у меньшинства автомобилей так обычно провод от датчика с бака обычно идет напрямую в приборную панель мимо блока управления автомобилем.

КОРРЕКТИРОВКА СКОРОСТИ, %

Корректировка скорости в процентах относительно настоящей.
Пример: если скорость например настоящая по GPS — 125 км/час, а показывает БК — 118 км/час. Коэффициент поправки равен ((125/118)-1)*100 = 5,9% округляем до 6%… пишем в 6

КОРРЕКТИРОВКА НАПРЯЖЕНИЯ, V

Корректировка напряжения адаптера ELM327 в вольтах.
Пример: если напряжение например настоящее измеренное внешним вольтметром — 14,1 Вольт, а показывает БК — 14,9 Вольт. Коэффициент поправки равен 14,1-14,9 = -0,8 Вольт; пишем -0,8

КОРРЕКТИРОВКА РАСХОДА, %

Корректировка расхода в процентах
Пример: если потратили например 26 литров, а показывает БК — 24 литра. Коэффициент поправки равен ((26/24)-1)*100= 8,3% округляем до 8%… пишем 8

Корректируем по мгновенному расходу: например мгновенный расход показывает 1,9 л/час, а надо 0,8 л/час*** ((0,8/1,9)-1)*100%=-57,89%, пишем -58

*** Обычно мгновенный расход БЕНЗИНА на холостых оборотах на автомобиле (автомобиль полностью прогрет до рабочей температуры | фары, кондиционер, печка — выключены) должен показывать половине объема двигателя, так есть для двигателя 1600 см3=0,8 л/час, 2500 см3 = 1,25 л/час

ВРЕМЯ ПЕРЕПОДКЛЮЧЕНИЯ

Время в секундах между попытками автоматического переподключения с адаптером ELM327. По умолчанию: 10 секунд.

СТОИМОСТЬ ТОПЛИВА

Вводим стоимость топлива за литр, галлон. Данные нужны для записи стоимости поездки в «журнал поездок».



ДАТЧИК РАСХОДА В ВАШЕМ АВТО

Датчик расхода топлива установленный в Вашем автомобиле. В приложении присутствует четыре режима:

1) Автоматический режим (рекомендуется, если не знаете какой у Вас датчик расхода воздуха).
В этом режиме приложение автоматически определит какой датчик расхода топлива доступен в вашем автомобиле.

2) Датчик абсолютного давления (ДАД) он же (MAP).
Расход топлива определяется с помощью датчика давления в паре с датчиком температуры воздуха всасывающего коллектора и корректируется другими датчиками.

3) Датчик массового расхода воздуха (ДМРВ) он же (MAF).
Расход бензина берется с показаний датчика ДМРВ в граммах в секунду. Этот метод более точный, так как не требует других корректировок;

4) Датчик нагрузки двигателя

Самый не точный. Расчет данных идет по данным нагрузки двигателя. Больше подходит для расчета расхода топлива дизельных двигателей.



ОПРЕДЕЛЕНИЕ ТОРМОЖЕНИЯ ДВИГАТЕЛЕМ

Способ определения торможения двигателем (по умолчанию: «не определять» …  в этот момент ЭБУ автомобиля прекращает подачу топлива в цилиндры, двигатель крутят колеса и расход автомобиля в этот момент равен ноль). Условия этого состояния: Вы катитесь на передаче, педаль газа отпущена, обороты выше 1300 в минуту.  В приложении присутствует пять режимов определения состояния торможения двигателем:

ВНИМАНИЕ!!! НЕПРАВИЛЬНЫЙ ВЫБОР СПОСОБА «ОПРЕДЕЛЕНИЯ ТОРМОЖЕНИЯ ДВИГАТЕЛЕМ» МОЖЕТ СТАТЬ ПРИЧИНОЙ ОТСУТСТВИЯ ПОКАЗАНИЙ О РАСХОДЕ ВАШЕГО АВТОМОБИЛЯ.

Из всех режимов я советую выбирать режим номер 5, так есть «Датчик давления (MAP) + FSS».

1) Не определять торможение
В этом режиме приложение не будет определять торможение двигателем. (этот режим включен по умолчанию). Если неправильно выбрать режим или неправильно настроить, то расход в приложении показывать не будет, поэтому по умолчанию определение торможением двигателя  — ВЫКЛЮЧЕНО!

2) По нагрузке двигателя
В этом режиме приложение будет определять торможение двигателем (так есть отключение форсунок) по нагрузке двигателя. По умолчанию в приложении всё что считается нагрузкой меньше 1% определяется как торможением двигателя, параметр нагрузки двигателя можете корректировать в настройках. Так есть например если у Вас при торможении двигателем показывает число минимум 15%, то ставим в поле нагрузки двигателя — 16.

3) Нагрузка двигателя + FSS

В этом режиме приложение будет определять торможение двигателем по нагрузке двигателя и Fuel System Status (данных о топливной системе). С нагрузкой двигателя тут все аналогично как в пункте 2 — (по нагрузке двигателя), но дополнительно еще смотрится состояние FSS — при работе двигателя в обычном режиме. Так есть, мы смотрим и указываем в поле FSS в настройках именно цифру при НОРМАЛЬНОЙ РАБОТЕ ДВИГАТЕЛЯ, обычно работающие форсунки в режиме распыления бензина отдают состояние цифрой 2. Так есть, по умолчанию в этом пункте торможение двигателем определяет при нагрузке двигателя меньше 1% и FSS который НЕ РАВЕН 2.

4) Датчик абсолютного давления (MAP)

В этом режиме приложение будет определять торможение двигателем по датчику давления впускного коллектора. По умолчанию при выборе этого способа определения отключение форсунок происходит при давлении ДАД меньше 22 кПа. Параметр давления датчика ДАД (MAP)  можно корректировать в настройках. Так есть, например если у Вас при торможении двигателем показывает давление  минимум 19 кПа, то ставим в поле датчика давления — 20.

5)  Датчик абсолютного давления (MAP) + FSS

При этом способе все аналогично пункту номер 4, так есть идет чтения датчика давления коллектора, но дополнительно идет чтения параметра FSS при работе двигателя в обычном режиме. Так есть мы смотрим и указываем в поле FSS в настройках именно цифру при НОРМАЛЬНОЙ РАБОТЕ ДВИГАТЕЛЯ, обычно работающие форсунки в режиме распыления бензина отдают состояние цифрой 2. Так есть по умолчанию в этом пункте торможение двигателем определяет при давлении ДАД меньше 22 кПа и FSS который НЕ РАВЕН 2. Состояние FSS и давления можете смотреть в пункте «Динамические параметры».



ТИП ТОПЛИВА

Тип топлива Вашего автомобиля:  (Бензин, Дизель, Пропан, Бутан, Метан).



ОПРЕДЕЛЕНИЕ НАПРЯЖЕНИЯ БОРТОВОЙ СЕТИ

По умолчанию определения напряжения идет от адаптера ELM327, но так же Вы можете включить получать данные о напряжении от автомобиля по OBD2 (обычно этих данных нет, и при включении этого способа получения напряжения от ЭБУ автомобиля у вас пропадет вообще). При определении остановки двигателя автомобиля по напряжению, Вы не сможете использовать чтение напряжения по OBD2, так как при выключении зажигания на некоторых автомобилях доступ к ЭБУ блокируется!



ОПРЕДЕЛЕНИЕ СКОРОСТИ ПО GPS

По умолчанию скорость берется от ЭБУ автомобиля в км/час. Но при отсутствии данных от машины Вы можете включить определять скорость автомобиля по GPS. Но! скорость по GPS я бы не рекомендовал, так как даже при стоящем автомобиле могут быть погрешности и помехи в виде показаний 4-8 км/час. Для борьбы с этим всё, что меньше 4 км/час, приложение считает за скорость как 0.

КОРРЕКТИРОВКА РАСХОДА ПО ЛЯМБА ЗОНДАМ

Корректировка впрыска форсунок по показаниям датчика кислорода. Если у Вас датчик давления воздуха (MAP) я не рекомендую вам включать этот пункт.

ОПРЕДЕЛЕНИЕ ГЛУШЕНИЯ (ОСТАНОВКИ) ДВИГАТЕЛЯ ПО НАПРЯЖЕНИЮ АДАПТЕРА ELM327

На некоторых автомобилях электронный блок управления при глушении (остановке) двигателя блокирует доступ к данным, поэтому приложение не может распознать что двигатель заглушен, так как обороты приходят или зависшие на каком либо числе — например: 756 оборотов, или приходит ответ оборотов с неподходящим ответом — например: NO DATA.

Для решения этой проблемы в настройках есть пункт «Определения глушения двигателя по напряжению адаптера ELM327». Для этого пункта требуется калибровка напряжения, по которому должно срабатывать глушение. По умолчанию в приложении стоит определять остановку двигателя  по напряжению ниже 13.3V, но летом при использовании кондиционера и фар напряжение может опускаться и до 13.2V,  поэтому выставляйте значение в этом случае — 13.1V. Или наоборот, при заведенном двигателе у Вас показывает например — 14.9V, а при глушении двигателя напряжение некоторое время будет выше 13.3V из-за перезаряда аккумулятора и Вам наоборот придется повышать порог срабатывания до: 13.4 — 13.6V. Так что все зависит от того сколько в момент остановки двигателя у вас показывает вольт чтобы показать приложению что двигатель заглушен и надо сбросить поездку.

ОБНУЛЯТЬ ПОЕЗДКУ ПРИ ГЛУШЕНИИ ДВИГАТЕЛЯ

Сбрасывать поездку и записывать данные в «журнал поездок» при остановке двигателя. При выключении этого пункта, сброса поездки и записей в «журнал поездок» не будет вообще.



ОБНУЛЯТЬ ПОЕЗДКУ ПРИ ГЛУШЕНИИ ДВИГАТЕЛЯ ЕСЛИ НЕ ДВИГАЛИСЬ

Разрешить приложению  сбрасывать поездку и записывать данные  в «журнал поездок» при остановке  двигателя, если стояли и никуда не двигались.

АВТОПОДКЛЮЧЕНИЕ ПРИ ЗАПУСКЕ ТЕЛЕФОНА

При включении этого пункта то при перезагрузке или включении телефона будет автоматически запущено приложение Olivia Drive и произойдет соединение с адаптером ELM327. Если автозапуск не срабатывает, то смотрите настройки своей Android системы на встроенные производителем телефона приложения автозагрузки которые обычно блокируют возможность другим приложениям запускать самих себя.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПОДСВЕТКИ

При включении этого пункта при запуске  двигателя автоматически будет включаться подсветка экрана, при остановке двигателя экран опять будет гаснуть.



ВЕЧНО ВСПЛЫВАЮЩЕЕ ОКНО ПРИЛОЖЕНИЯ ПРИ ЗАПУЩЕННОМ ДВИГАТЕЛЕ

При включении этого пункта при запуске  двигателя автоматически будет постоянно открываться окно приложения OliviaDrive, и его почти невозможно будет свернуть на время более чем на 10 секунд.



ИСПОЛЬЗОВАТЬ ТРЕБУЕМЫЙ ЦВЕТ ФОНА

При включении этого пункта Вы сможете установить любой требуемый цвет главного экрана приложения Olivia Drive. Цвет текста можно выбирать и при выключенном состоянии этого пункта.

АВТОМАТИЧЕСКИЙ РАЗМЕР ШРИФТА

При включении этого пункта приложение будет автоматически подстраивать размер шрифта на главном экране приложения Olivia Drive. При выключении этого пункта — размер шрифта можно будет установить вручную.

ВИДЖЕТ ПОВЕРХ ЭКРАНА

Плавающий виджет (окно) доступен только в платной версии приложения. Данное окно появляется только при сворачивании приложения. Вы можете его перемещать пальцем по экрану, включать/выключать нужные Вам параметры автомобиля, менять размер шрифта. Цвет виджета меняется с помощью диалога изменения цвета фона главного экрана, там же можно указать и прозрачность виджета. Плавающее окно очень удобно если Вам требуется использовать например: навигацию и одновременно отслеживать данные поездки — температуру, расход или что-либо другое.



УВЕДОМЛЕНИЯ

При включении этого пункта Вы будете получать уведомление в виде выделения красным цветом на главном экране показаний: превышении скорости, двигателя, оборотов, а также при падении напряжения ниже установленного значения (по умолчанию: 11. 5В) или его превышении выше 15.5 Вольт. Так же, можно включать звук и вибрацию уведомления. Выбор звука должен быть из медиатеки системы.

УСКОРЕНИЕ РАБОТЫ ЧТЕНИЯ

В платной версии приложения доступно ускорение чтения параметров с помощью группового запроса данных к ЭБУ Вашего автомобиля. Для работы этого пункта нужно не только чтобы ЭБУ вашей машины его поддерживал, но так же чтобы у Вас был хороший адаптер ELM327 v1.5.  Этот режим ускоряет чтение данных в 4-5 раз (примерно до 10 раз в секунду).

Elm327 wifi подключение к компьютеру windows 10

Содержание

1. Диагностика elm327 wifi через программы с COM портом
2. Инструкция ELM 327
3. Carelectronics24 › Блог › Elm 327 wi-fi
4. Mazda 6 Impulse line › Бортжурнал › ELM327 wifi и FORScan
5. Инструкция по подключению адаптера ELM327 USB к компьютеру
6. Видео

Диагностика elm327 wifi через программы с COM портом

Если Вы скачали с нашего сайта программы для elm327 wifi, но большинство из них работают через COM порт и не поддерживают работу через WiFi то данная статья поможет Вам настроить Ваш адаптер elm327 Wifi с программами по COM порту. Статья подготовлена Леппянен Сергеем (г.Красноярск) за что ему отдельное спасибо!

Инструкция по настройке соединения адаптера «ELM327 Wi-Fi» с программами диагностики, работающих по COM порту.

1. Настройка Wi-Fi

1.1. Подключение через Wi—Fi роутер.

CLKDevices – wi-fi сеть, которую поднимает адаптер elm327 при подключение к авто.

192.168.1.1 – шлюз основной сети

192.168.0.10 – адрес адаптера

Включаем Wi-Fi на ноутбуке, находим и подключаемся к сети CLKDevices

Заходим в настройки подключения Wi-Fi на ноутбуке и прописываем параметры сети вручную:

IP адрес: 192.168.0.30

Маска: 255.255.255.0

2. Настройка программы TCP/IP COM

Так как программа Opendiag не имеет возможности подключаться к адаптерам по Wi-Fi, необходима программа которая может создать виртуальный COM порт на ПК и «построить мост» между этим COM портом и IP адресом адаптера.

В качестве примера используется программа Tcp Com Bridge 1.5.7 в бесплатном ДЕМО режиме.

*TCP COM Bridge это утилита, которая работает как программный конвертер RS232-TCP/IP и позволяет направить данные от реального (physical) или виртуального COM порта в сеть через Ethernet или Интернет

Запускаем программу и добавляем новое устройство.

Выбираем COM порт, прописываем IP адрес и порт адаптера. Жмем «ОК»

Корректируем настройки и жмем «ОК»

Скорость: 115200

Создать виртуальный COM порт: Да

Если в состоянии COM и Сеть в статусе «Открыт», значит настройка верная.

Если в состоянии Сеть «Закрыт» (как на скриншоте ниже) – нет доступа к адаптеру. Проверьте подключение адаптера к авто, настройки роутера.

Используется бесплатная версия ПО «OpenDiag» версии 1. 4

Переходим в «Настройки» программы (F3).

В настройках адаптера указываем COM порт и скорость передачи данных.

Для проверки жмем «Найти адаптер»

Всё. Теперь можно приступить к диагностике.

1) Это так же работает и с другими программами диагностики, которые подключаются через COM порт.

2) В качестве моста «TCP/IP – COM» можно использовать и другие программы.

3) Если всё настроено верно, но OpenDiag не видит адаптер, то установите драйвера адаптера на ПК (на фирменном диске елм327.рф: Драйвера > Автоматическая установка драйверов)

4) Есть вероятность, что адаптер может выдать IP адрес автоматически (зависит от модели адаптера). В этом случае, настройка сети при подключении ноутбуком – не требуется.

Леппянен Сергей (г.Красноярск), специально для елм327.рф

Источник

Инструкция ELM 327

Инструкция по настройке диагностического адаптера ELM 327 USB скачать

Инструкция по настройке диагностического адаптера ELM 327 WiFi с программой DashCommand скачать

Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций (USB, Bluetooth, Wi-Fi)

Видео инструкция по подключению elm327 Bluetooth

Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:

1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.

2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789).

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.

7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).

8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).

9. После этого Вы можете начинать диагностировать Ваш автомобиль!

Источник

Carelectronics24 › Блог › Elm 327 wi-fi

ELM327 Wi-Fi — версия знаменитого диагностического OBDII-сканера ELM327, работающего с периферией посредством беспроводной сети Wi-Fi. Благодаря этому нововведению стало возможным проводить диагностику автомобилей при помощи Apple iPhone, iPad, iPod, Android-устройств, а также любого ПК с предустановленным модулем Wi-Fi. После установки совместимого программного обеспечения на компьютер, планшет или телефон, у вас появится возможность контроля различных параметров транспортного средства, чтение и правка кодов неисправностей, их расшифровка, замеры расхода топлива и множества прочих показателей систем автомобиля, таких как обороты, скорость движения автомобиля, давление топлива, температура охлаждающей жидкости, нагрузка на двигатель, давление впускного коллектора, положение дроссельной заслонки, значения лябда-зондов, температура воздуха на входе и многое другое.

Программное обеспечение, используемое с ELM327 Wi-Fi:
Torque-Lite и hobDrive Демо[Бесплатное] и
Torque-Pro и hobDrive [Платные] для Android.
LapLogger-lite, Rev Lite, DragFX [Бесплатные] приложения для iPhone, iPod, iPad.
DashCommand и REV [Платные] приложения для iPhone, iPod, iPad.

Чтение, стирание и отображение описаний кодов неполадок — как стандартных, так и спецкодов производителей.
Выключение MIL (индикатор «Check Engine» на приборной панели).
Вывод значений различных датчиков.
Рабочие протоколы:
ISO 11898 (CAN)
ISO 14230 (KWP2000)
SAE J1939
ISO 9141
ISO 15765 (CAN)
Комплектация:
OBD2-адаптер ELM327 Wi-Fi.
Диск с программами.
Технические спецификации:
SSID: WiFiOBD
Порт: 35000.
Антенна: встроенная.
Радиус работы: до 15 метров в помещении.
Питание: от OBDII-разъема автомобиля.
Стандарты беспроводной сети: 802.11 a/b/g.
Габариты, мм: 168 х 32 х 21.
Скорость обмена данными: 38400 или 9600 кбит/с.
Индикаторы на корпусе: OBD Tx/Rx, RS232 Tx/Rx, питание.
Рабочее напряжение: 12В, встроенная защита от перегрузок питания и КЗ.
Потребляемый ток: 45 мА.
Краткий перечень поддерживаемых ELM327 марок автомобилей (реальный список гораздо больше):
Audi, VW, Ford, Opel, Jaguar, Peugeot, Renault, Chrysler, Porsche, Saab, Volvo, Mazda, Mitsubishi, Hyundai, KIA, Daewoo, Honda, Lexus, Infinity, Nissan, Toyota, Mercedes, BMW, Buick, Cadillac, Chevrolet, Isuzu, Dodge, GM, Lincoln и другие с поддержкой OBD-II.

Источник

Mazda 6 Impulse line › Бортжурнал › ELM327 wifi и FORScan

Всем привет! давно ничего не писал, потому что плотно занят своим авто, машина готовится к покраске и это отнимает очень много времени!
Заказал недавно себе с Али вот такую игрушку

дешевый и практичный, искал специально с wifi, что бы свободно подключаться с яблочных устройств, они как известно дороже, но теперь пользоваться можно со всех девайсов. Почему купил на Али, потому, что цена после приезда в Россию у них становится как минимум в 3 раза дороже,
Кстати хотел бы обратить на гармоничный дизайн данного устройства, в принципе его даже можно и не доставать из диагностического разъема, мешаться не будет)

Дальше встал вопрос каким же все таки софтом пользоваться на Iphone, их огромное множество и комментарии про приложения противоречат друг другу, так, что можно запутаться!
По совету знакомых из автосервиса, я открыл для себя приложение FORScan
Почему:
1. Потому что эта программа сделана для определенных марок Авто (Мазда в их числе)
2. Софт есть как для смартфонов, так и для компьютеров
3. Честная цена приложения, купил один раз и больше ни за что не платишь, рекламу не смотришь! В общем кашу из топора не варишь!
Приложение выглядит вот так

после подключения прибора к моему авто, залез в категорию автомобиль, вот что там было, очень даже информативно!

К сожалению скрина ошибок не сделал, потому их не было (и слава богу)
С Графами «Приборы», «Таблица» и «График» надо разбираться, потому что не все показатели, передаются на устройство.
В общем вещь достойна покупки, тем более окупится она очень быстро!
Удачи на дорогах!

По мнгочисленным просьбам пост обновляю!
Где я заказывал товар недоступен!
Вот точно такой же сканер как у меня!

Покопайтесь может быть найдете дешевле или с бесплатной доставкой!
Для машин дорестайла, я бы советовал обратить внимание на то, какая прошивка сканера им нужна!
Для владельцев телефона на Андроиде не нужно покупать именно этот! Есть похожий, только работает по bluetooth!
Вот ссылка на приложение FORScan из Itunes
С радостью если нужно подскажу что то еще!

Источник

Инструкция по подключению адаптера ELM327 USB к компьютеру

1. Не подсоединяйте диагностический адаптер к компьютеру. Если вы уже подключили адаптер к ПК, извлеките его из USB порта.

3. По завершению установки программы подсоедините адаптер USB порту Вашего ПК – Windows должен сам найти и опознать устройство Serial to USB converter.

4. После этого приступаем к настройке виртуального COM порта.

6. Пройдите на вкладку «Оборудование» и нажмите на кнопку «Диспетчер устройств»:

7. Перед Вами появится подобное окно, найдите в данном окне ветку «Порты (COM и LPT)»:

8. В данной ветке, найдите COM порт с именем USB-SERIAL (имя может немного отличаться). В скобках будет указан его номер, в нашем случае COM15.

9. У Вас должен быть номер от 1 до 4, В противном случае используйте 10 пункт. После этого закройте все окна и проверьте соединение с ЭБУ. Если нет соединения с ЭБУ, то читайте дальше, как изменить важные параметры порта.

10. Если номер порта больше 4, то необходимо его изменить. Для этого щелкните правой кнопкой мышки по выбранному из списка порту и перейдите в пункт «Свойства»:

11. Перед Вами появится окно свойств COM порта в которой необходимо выбрать вкладку «Параметры порта»:

12. В представленной вкладке «Параметры порта» нажмите кнопку «Дополнительно…»:

13. В появившемся окне необходимо установить номер COM порта. Измените его на номер от 1 до 4:

14. К примеру на номер COM2. В случае, если адаптер не будет соединяться с ЭБУ или соединение будет нестабильным, то попробуйте изменить параметр «Время ожидания (мсек)» до 5 мс или вплоть до 1 – 2 мс, а также уменьшить значения «Буфер приема» и «Буфер передачи». Критичные параметры настроек подчеркнуты красными линями:

15. После этого закройте все окна, отвечая утвердительно («ОК», «Применить», «Сохранить», и т.д) Далее, во всех диагностических программах надо будет указывать, что адаптер подключен к COM порту с номером 2, т.е COM2. Теперь Ваш адаптер готов к работе и Вы можете производить диагностику.

Источник

Видео

Подключение ELM 327 Wi-Fi с ноутбуком.

Подключение ELM327 к ноутбуку через Bluetooth/OpenDiag

Подключаем настраиваем OBD 2 WI Fi Elm 327 к ноутбуку и Android (ScanXL Professional) Hyundai Getz

НАШЕЛ ДРАЙВЕРА ДЛЯ ELM 327 USB НА WINDOWS 8/10. ScanMaster rus

Elm327 wifi – Ошибки при подключении

ELM327 OBD2 WiFi сканер обзор, тест, подключение VAG OBD2 wifi

Обзор и тестирование OBD-II адаптера ELM327 Bluetooth и Wi-Fi от НПП ‘ОРИОН СПБ’

Инструкция: подключение ELM327 OBD2 V1.5 / V2.1 Bluetooth к компьютеру

Как подключить ELM327 1.5 Bluetooth к ноутбуку

OBDII Scan ELM327 v 1.5 Bluetooth, Wi-Fi. Установка и настройка приложения Torque.

Автосканер ELM327 и bluetooth-подключение в деле

Друзья, всем привет! В этой статье попробуем подключить автосканер ELM327 по bluetooth к диагностическому разъему автомобиля. Также вы увидите, какой программой для Android я воспользовался для того, чтобы отыскать ошибки в работе двигателя, если таковые имеются.

На самом деле с нашим подопытным авто, к счастью, все хорошо. По крайней мере, лампочка Check Engine на панели не горит. И это тот случай когда говорят, что глаза не видят – сердце не болит. Но все равно интересно, запустится ли в работу данный “свисток” из Поднебесной.

Содержание статьи:

• Какую программу диагностики для ОС Android выбрать
• Как сделать сопряжение Android и ELM327 по bluetooth

Ну что же, друзья, переходим к сути вопроса. А начнем, пожалуй, с выбора диагностической программы, которую предварительно нужно установить на телефон с операционной системой Android. И здесь я был приятно удивлен выбором. Оказывается, он есть. 😉

Ведь до того, как вникнуть в тему мне казалось, что кроме приложения Torque Pro (OBD2) больше ничего нет. Но нет, я ошибался. В этой нише представлены разные программы, в том числе, как я понял, от русских разработчиков.

И вот тут сыграла привычка, поскольку выбор все-таки пал на то, что больше всего на слуху. Поэтому из всего ассортимента использовать будем все же именно Torque. Честно скажу, даже не разбирался в преимуществах именно этой программы, просто скачал ее и все:

К слову надо сказать, что она имеется двух видов: Lite и Pro. Последняя платная. Стоимость составляет 4 доллара с небольшим хвостом. Но выбрать пришлось именно вариант за деньги, ведь бесплатный имеет какой-то очень убогий интерфейс.

Еще одной приятной новостью будет тот факт, что на всем известном форуме 4PDA имеется большая ветка, посвященная данному приложению. Если там покопаться, то можно найти много чего интересного. Например, довольно внушительный список авто, с которыми гарантированно работает автосканер ELM327 через bluetooth.

Итак, первым делом нужно подсоединить адаптер к диагностическому разъему машины (на примере Kia Rio). На всякий случай делать эту процедуру следует на заглушенном двигателе. Как говорится, лучше перестраховаться:

Затем включаем зажигание, заводим мотор и нажимаем кнопку “ON” на самом сканере. После этого на телефоне с Android активируем bluetooth и запускаем поиск новых устройств. Обнаруживается некто “OBDII”:

Вводим ПИН-код. В нашем случае это “1234”. А вообще, комбинации могут быть разные, поэтому этот момент нужно сразу уточнять у продавца, если в описании товара об этом ничего не говорится:

На следующем шаге открывается главное окно программы Torque Pro. В моем случае соединение с блоком управления машины настроилось автоматически, поскольку на главном приборе можно увидеть обороты двигателя:

Но так бывает далеко не всегда. Поэтому, если у вас сопряжения при первом включении не произошло, не расстраивайтесь. В этом случае нужно нажать на значок шестеренки в левом нижнем углу, затем пройти по пути “Настройки адаптера OBD-Тип подключения” и выбрать пункт “Bluetooth”:

Затем в разделе “Выберите Bluetooth устройство” ставим галку напротив имени сопряженного устройства (сканера):

После этого следует возвратиться на главный экран программы и выбрать раздел “Состояние адаптера”:

Здесь нужно обратить внимание на то, чтобы стояли все четыре галки как на скриншоте ниже. Если у вас такая же картинка, значит, ELM327 по bluetooth уже работает исправно:

Ну что же, давайте попробуем считать ошибки. Хотя в начале статьи я уже говорил, что проблем с подопытным автомобилем нет, то есть лампочка Check Engine не горит. Но как говорится, надо в этом убедиться наверняка. Мало ли…

Поэтому сейчас следует перейти в меню “Считывание ошибок” и, собственно, запустить процесс:

Как и предполагалось, в нашем случае ничего не нашлось. Значит, и сбрасывать нечего. Но в случае обнаружения неисправностей можно отыскать код ошибки в базе программы Torque Pro. Для этого нужно вызвать дополнительное меню вверху экрана:

Что еще можно здесь посмотреть? А вот что. Если перейти в “Приборную панель”, то становятся доступны для просмотра показания различных датчиков, таких, например, как температура охлаждающей жидкости, пропуски зажигания, давление во впускном коллекторе:

Кстати, друзья, несмотря на примитивность используемой схемы (автосканер ELM327 и Android-устройство), общее количество доступных для мониторинга показателей для моей машины на один экран так и не вместилось. Вот и думайте:

Но если вам и этого мало, тогда можно использовать дополнительные PID`ы (расширения) к приложению. Конечно же, они платные и идут под определенную марку авто. Загрузить их можно в соответствующем разделе настроек Torque Pro:

Ну что же, товарищи, вот мы с вами и подключили автосканер ELM327 по bluetooth к диагностическому разъему автомобиля. Также проверили его в работе, тем самым здорово сэкономив. Ведь такая процедура в профессиональном сервисе обходится недешево.

Конечно, в этой статье были описаны далеко не все возможности такой системы, но основной смысл задуманного понятен. Напишите, пожалуйста, в комментариях свои мысли по этому поводу. А в завершение, как всегда, давайте посмотрим очередное интересное видео.

Как использовать — Appcar DiagFCA — диагностический инструмент

Установка

Для установки приложения запустите файл setup.exe .

При установке программы прочтите и примите правила лицензионного соглашения.



Первое использование

При первом запуске программы перейдите на вкладку «Настройки» и заполните поля:

• Пользователь
• Пароль
• Сервер

с использованием данных, полученных после покупки лицензии на программное обеспечение.

Выберите COM-порт, используемый диагностическим интерфейсом. Вы можете проверить номер: в диспетчере устройств выберите «Просмотр устройств по типу», затем «Порты (COM и LPT)».



Подключение к ТС



Подключение к ТС возможно при:

• Во вкладке «Настройки» указаны: (1) соответствующий номер COM порта, под которым доступен диагностический интерфейс ELM327 , (2) соответствующую «скорость передачи данных»
  • Для большинства устройств следует установить значение 38400.
  • Для OBDLink SX следует установить значение 115200.
  • Для некоторых устройств следует установить значение 9600.
• Диагностический интерфейс подключен к компьютеру, подключен ли он к USB-разъему или сопряжен через Bluetooth, в зависимости от версии устройства.
• Диагностический интерфейс подключен к диагностическому разъему DLC на автомобиле.
• Выключатель зажигания автомобиля находится в положении «Работа» — зажигание включено.

При выполнении вышеуказанных условий приложение подключится к автомобилю, нажав кнопку «Подключиться к автомобилю»:

О процессе подключения к автомобилю сигнализирует зеленая полоса прогресса, видимая под кнопками, как а также информацию, отображаемую в строке состояния приложения.



После подключения к автомобилю во вкладке «Автомобиль» будет отображаться информация из следующего раздела.





Вкладка «Мой автомобиль»

Вкладка «Мой автомобиль» содержит основную информацию:

• о транспортном средстве, с которым было установлено соединение,
• о версии диагностического интерфейса ELM327 совместимой,
• о диагностической базе транспортного средства, с которым было установлено соединение. Возможны два сценария:


Если база данных недоступна, загрузите ее с нашего сервера, нажав «здесь» или воспользовавшись кнопкой вкладки «Настройки».



Вкладка диагностики

Вкладка содержит список модулей , доступных на автомобиле.

Список содержит следующие поля:

• Модуль – аббревиатура модуля в соответствии с номенклатурой производителя транспортного средства
• Имя — полное имя модуля
• Active — количество активных кодов неисправностей DTC, считанных с модуля
• Ожидание — количество ожидающих кодов неисправностей DTC, считанных с модуля
• Stored — количество сохраненных кодов неисправностей DTC, считанных из модуля

Чтобы получить доступ к диагностическим функциям, доступным для определенного модуля, дважды щелкните его в списке или выберите его и нажмите кнопку « Run Diagnostics ».

Вкладка информации о модуле

Вкладка « Информация о модуле » доступна на вкладке Диагностика после выбора модуля. Отображается основная информация о модуле – идентификационная и конфигурационная информация.

Вкладка «Текущие данные»

Вкладка «Текущие данные» позволяет просматривать текущие значения выбранных параметров данного модуля.
Значения отображаются для выбранных параметров после нажатия кнопки «Старт».
Опция «Показывать только выбранные элементы» позволяет скрыть неактивные параметры.

Вкладка DTCs

Вкладка « DTCs » содержит список кодов неисправностей, считанных с модуля.

Цвета слева от пунктов в списке указывают на статус кода неисправности:

• означает, что код неисправности активен
• означает, что код неисправности имеет статус ожидания
• означает, что код неисправности имеет сохраненный статус

Ниже доступны три кнопки:

Позволяет экспортировать данные из списка кодов неисправностей – в буфер обмена или файл

Позволяет обновить список кодов неисправностей

Очищает память кодов неисправностей в модуле – если коды неисправности имеют статус «активный», они не могут быть стерты до устранения неисправности.

Вкладка «Приводы»

Вкладка « Приводы » позволяет управлять приводами и тестами, доступными в модуле.





Вкладка «Отчет»

Вкладка « Отчет » содержит содержимое отчета о сканировании автомобиля.

В нем можно найти:

• основные данные автомобиля (модель, год, VIN, счетчик пробега)
• список доступных систем со списком проблем с ошибками для каждой из них.

Отчет может быть:

• скопировать в буфер обмена
• сохранить в текстовый файл *.rtf



Вкладка «Программирование»

Вкладка «Программирование» позволяет редактировать выбранные параметры конфигурации автомобиля.

При использовании этой вкладки рекомендуется подключаться к автомобилю через интерфейс USB.
Наши исследования показали, что некоторые устройства Bluetooth и WiFi могут не сохранять данные в автомобиле, но некоторые устройства Bluetooth работают правильно.

Список доступных для редактирования параметров зависит от комплектации автомобиля и версии систем, установленных в автомобиле.

Для редактирования параметров выберите пункт из списка и нажмите кнопку «Выполнить».

На следующих шагах установите значения редактируемых параметров.

Процесс редактирования можно прервать, нажав кнопку «Отмена».

Доступные параметры можно редактировать

Последний шаг в редактировании параметров – отображается сводка:

• Статус программирования: OK или ОШИБКА
• Список значений параметров, сохраненных после программирования



Вкладка «Настройки»

Вкладка « Настройки » позволяет настроить приложение.

« Диагностический интерфейс» область :

• Порт COM — Вы можете выбрать из списка доступных в системе COM портов, который используется диагностическим интерфейсом
• Baud Rate – скорость передачи данных COM порта, для большинства устройств ELM327 параметр равен 38400, 115200 для OBDLink SX или 9600 для некоторых устройств.

« Приложение » область:

• Язык пользовательского интерфейса — доступные варианты: польский, английский . Устанавливает язык приложения.
• Единицы – доступные варианты:  метрическая, британская .

« Ваша учетная запись » область:

• Пользователь, пароль  &  Сервер . Пожалуйста, заполните при первом запуске приложения, используя данные, которые вы получили после покупки приложения.

« База данных » область:

• Элементы в списке указывают на наличие файлов базы данных для транспортных средств с отображаемым VIN
  • означает, что база данных доступна в приложении
  • означает, что база данных недоступна локально и ее необходимо скачать — нажмите «Обновить»
• В полях ниже отображается подробная информация о базе данных, выбранной из списка:
  • Модель – модель автомобиля
  • Год  – модельный год
  • VIN – идентификационный номер автомобиля
  • Последнее обновление — дата обновления базы данных
  • Версия — версия базы данных
  • Язык — язык базы данных (такой же, как язык приложения, установленный при извлечении базы данных)
• Кнопка «Удалить файл базы данных» — удаляет базу данных для выбранного VIN номера
• Кнопка «Обновить» – позволяет обновить базу данных по выбранному номеру VIN. Требуется подключение к Интернету.

Каждый раз, когда вы меняете настройки, вам необходимо подтвердить их, нажав кнопку «Сохранить» .





Обновление ПО

Если выходит новая версия приложения, вы можете обновить ее бесплатно.

Для этого:

1. удалить все базы (вкладка Настройки),
2. далее удалить старую версию,
3. , затем установите новую версию.

После установки новой версии вам может понадобиться:

• записать данные пользователя (имя пользователя, пароль и сервер)
• загружать новые версии баз при подключении к ТС.

OBD 2007 – Советы и рекомендации

Раздел «Советы и рекомендации» представляет собой разную страницу, на которой время от времени мы будем разместить общую информацию о таких пунктах, как OBD 2007, чип Elm327, примечания по специальные инструменты сканирования и т. д.

Для начала мы объясним, как вы можете использовать нашу новую бесплатную утилиту OBD 2007. Читатель пид. Эти советы, как правило, являются результатом ответов на вопросы службы поддержки, поэтому на этой странице нет формальной структуры. Если у вас есть конкретный предмет, вы бы хотите поделиться с нами, пожалуйста, напишите [email protected].

Что такое OBD 2007 PidReader?

OBD 2007 Pid Reader — бесплатная утилита от GLM Software, позволяющая любому используя HyperTerminal или вкладку OBD Terminal в OBD 2007 со сканером Elm327, чтобы быстро перевести результаты, возвращенные из запроса службы $01, в осмысленный список pids (идентификаторы параметров).

Вам не нужно быть подключенным к транспортному средству, чтобы использовать OBD 2007 Pid Reader.

Многие из вас являются энтузиастами сканирования, которым нравится использовать Hyperterminal и сканировать инструмент для связи с ЭБУ вашего автомобиля. Один из самых важных предметов информации, которая требуется от ЭБУ автомобиля, — это список PID, которые ЭБУ поддерживает. Мы знаем из личного опыта, что составление этого списка может быть утомительное и чреватое ошибками упражнение. OBD 2007 PidReader делает эту задачу простым нажатием кнопка.

Обычно пользователь сканера OBD после установления соединения с автомобилем использование HyperTerminal отправит запрос службы $01 и получит ответ, например следующее

> 0100 // Запрос

41 00 BF BF B9 93 // Ответ

Затем 4 байта, возвращенные «BF BF B9 93», должны быть переведены с мастера. pid list table в их значащие идентификаторы параметров и дескрипторы. БД 2007 Пид Reader сводит эту задачу к простому нажатию кнопки. Следующий скриншот иллюстрирует считыватель OBD 2007 Pid в действии.

OBD 2007 PID-считыватель

Для получения более подробной информации о том, как работает OBD 2007 PidReader, пожалуйста, скачайте эту бесплатную утилиту из нашего раздела «Загрузки». После установки программы вы найдите 6-страничное справочное руководство, доступное в меню справки, объясняющее, как список pid рассчитывается.

Если у вас есть какие-либо вопросы о том, как работает этот инструмент, отправьте электронное письмо по адресу [email protected]

Как настроить Гипертерминал?

Многие пользователи запросили инструкции о том, как правильно настроить Hyperterminal для общайтесь со своими инструментами сканирования. Если вы выполните следующую последовательность шагов у вас должен быть Hypterminal, работающий с вашим сканером.

1. Запустить Гипертерминал.
2. Скорее всего, появится новое диалоговое окно Connection. Отклоните его с помощью кнопки «Отмена». В строке состояния должно быть указано «Отключено», «Автоопределение» и т. д., и не должно быть никаких окон. открытым.
3. Меню “Файл”. Выберите свойства.

Новое подключение — вкладка «Подключиться к»

4. Диалоговое окно «Свойства нового подключения» должно отображаться с кнопкой «Подключиться». Открыть вкладку.
5. В поле «Подключиться через:» выберите правильный номер COM-порта, как и ранее. используется OBD 2007 или любым другим последовательным портом, который вы уже установили в качестве последовательного порт, к которому подключен ваш сканер.
6. Не изменяйте никакие другие настройки на этой вкладке.
7. Теперь нажмите кнопку «Настроить» на вкладке «Подключение к».
8. Гипертерминал теперь должен отображать новое диалоговое окно под названием Comxx Properties, где xx — только что выбранный номер Com-порта. В этом окне измените скорость передачи данных на 9600 или 38 400 в соответствии с аппаратной настройкой вашего сканера. Не меняйте никаких другие настройки в этом окне. Нажмите OK, чтобы закрыть окно свойств Commxx. Совет: Используйте Auto Discovery OBD 2007, чтобы найти правильный последовательный порт и заводскую скорость передачи данных.

Настройки порта

9. Теперь выберите вкладку «Настройки» в диалоговом окне «Свойства нового подключения». окно.
10. Не изменяйте никакие настройки в этом окне. Нажмите кнопку Настройка Ascii…

Новое подключение — вкладка «Настройки»

11. Появится новое диалоговое окно с названием «Настройка Ascii».
12. В поле группы Получение ASCII установите флажок Добавить переводы строки к входящим линия заканчивается. Не изменяйте никакие другие настройки на этой вкладке.
13. Нажмите кнопку OK, чтобы закрыть диалоговое окно настройки ASCII.

Ascii Setip

14. Теперь вы должны вернуться в диалоговое окно New Connection Properties. Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Свойства нового подключения».
15. В строке состояния главного окна теперь должно быть указано Disconnected, Auto Detect, 9600 8–N-1.
16. Введите ATZ и нажмите клавишу возврата. Строка состояния должна измениться на Подключено.
17. Сканер должен отвечать на Elm327 v1.3…. и т.д. в первой строке и на Elm подсказка «>» на следующей строке. Теперь вы подключены.
18. Когда вы закончите сеанс, сохраните настройки сеанса, чтобы не необходимо повторить описанную выше процедуру в следующий раз, когда вы захотите использовать Hyperterminal с ваш сканер.

Подключено

Как правильно установить соединение с вашим автомобилем через Hyperterminal?

Я часто вижу на различных форумах, которые я посещаю, неправильные советы о том, как правильно установить связь с вашим автомобилем. Если вы будете следовать приведенным ниже советам при использовании Гипертерминалом вы всегда получите успешное соединение. Единственный раз после процедура не будет работать, если автомобиль, к которому вы пытаетесь подключиться, не Совместимость с OBDII.

Первой выдаваемой командой является команда ATZ, которая сбрасывает микросхему Elm327 в исходное состояние. настройки по умолчанию. Затем следует команда для установки протокола. Однако, если вы не знаете протокол транспортного средства, что часто бывает, тогда вам нужно попросить чип Elm327 найти его для вас. Это достигается с помощью команда АЦП0. Ноль — это номер специального протокола, который не фактических номеров протоколов, но указывает чипу Elm327 выполнять поиск по всем протоколам. Когда правильный протокол найден, знакомая подсказка OK будет возвращен.

Затем, например, вы можете ввести команду 01 00, чтобы установить список поддерживаемых пиды.

АТЗ

ELM327 v1.2

АЦП0

ОК

0100

41 00 БФ БФ Б9 93

Иногда может потребоваться настроить значение Elm Time out с помощью команды ATST. После сброса с ATZ время ожидания по умолчанию составляет 200 мс. Некоторым старым автомобилям может потребоваться более медленный тайм-аут. Чтобы действительно подтолкнуть его, вы можете попробовать AT ST FF, который устанавливает тайм-аут. до 1000 мс максимально допустимое значение.

При необходимости вставьте команду ATST перед ATSP0 в приведенном выше примере.

Если вы получите список pids, то можете быть уверены, что ваш автомобиль совместим с OBDII.

Подключено после поиска правильного протокола

Bluetooth OBD Setup ? | Audi-Sport.net

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы А3 Т
• Дата начала А3 Т

  Властелин колец

  • #1

  Кто-нибудь знает, как настроить эти штуки?

  Я купил этот адаптер bluetooth obd:

  Супер Мини OBD2 ELM327 V1.5 Bluetooth Автомобильный Сканер Android Torque Auto Scan Tool | eBay

  и ни с чем не могу заставить его работать.

  Я попробовал Dashcommand, используя roqyBT4 и REV на моем iphone, и Scanxl pro (на моем компьютере друзей) и Scantool.net на моем ноутбуке.

  Я также пробовал это на Ford Fiesta 2004 года и lexus rx350 2006 года.

  Я что-то пропустил?



  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249Обход , Тонированные окна …..

  врбоб

  Это не Луна, это космическая станция!

  • 1″ data-date-string=”Feb 3, 2013″ data-time-string=”6:04 PM” title=”Feb 3, 2013 at 6:04 PM” itemprop=”datePublished”> 3 февраля 2013 г.
  • #2

  В ссылке, которую вы разместили на ebay для адаптера, говорится, что это для телефонов Android, и не упоминается iphone, это проблема?

  Только что нашел это на ebay, оно очень дешевое из Китая, но говорит, что оно совместимо с iphone, но выглядит идентично тому, на которое вы ссылались.

  ELM327 Беспроводной Автомобильный Диагностический Считыватель Адаптер Сканера для iPhone Xmas | eBay



  Последняя редакция: Audi S3 8L BAM 225 2002 – Ming Blue : Серебристая кожа с подогревом, подлокотник, RNS-E – Bose, алюминиевые зеркала, 18-дюймовые RSTT, люк на крыше, круиз-контроль, AutoDim Зеркало и обычное дополнение S3
  Mods : Пользовательская карта Badger 5 Stg 2, FMIC, 3-дюймовый DP и 200 Cell Cat, 007P, фильтр Jetex и 80-мм наконечник и теплозащитный экран, полный комплект светодиодов, дворники Gen VW Aero, полный комплект Powerflex, R32 RARB, амортизаторы AP и пружины, 15-миллиметровые передние и 20-миллиметровые задние проставки, усиленный привод BB, N249 Delete & Catch Can, AP TVR 4Pot Brakes и DS2500`s, Sachs Carbon Kevlar Clutch

  [sigpic]21731[/sigpic]​

  А3 Т

  Властелин колец

  • 3 февраля 2013 г.
  • #3

  врбоб сказал:

  В ссылке, которую вы разместили на ebay для адаптера, говорится, что это для телефонов Android, и не упоминается iphone, это проблема?

  Только что нашел этот на ebay, он очень дешевый из Китая, но говорит, что он совместим с iphone, но выглядит идентично тому, на который вы ссылались.

  ELM327 Беспроводной Автомобильный Диагностический Считыватель Адаптер Сканера для iPhone Xmas | eBay

  Нажмите, чтобы развернуть…

  Это просто рекламный ход, они одинаковые.

  Сначала я подумал, что это телефонное соединение, но я даже могу заставить его работать с ноутбуком, используя прилагаемое программное обеспечение. Тогда я подумал, что это несовместимо с автомобилем, но не работает ни с одной другой машиной

  .



  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249Обход , Тонированные окна . ….

  врбоб

  Это не Луна, это космическая станция!

  • 3 февраля 2013 г.
  • #4

  Может у тебя просто бракованный тогда?



  Audi S3 8L BAM 225 2002 — Ming Blue: серебристая кожа с подогревом, подлокотник, RNS-E — Bose, зеркала из сплава, 18-дюймовые RSTT, люк на крыше, круиз-контроль, зеркала с функцией AutoDim и обычные аксессуары для S3
  Mods : Пользовательская карта Badger 5 Stg 2, FMIC, 3-дюймовый DP и 200 Cell Cat, 007P, фильтр Jetex и 80-мм наконечник и теплозащитный экран, полный комплект светодиодов, дворники Gen VW Aero, полный комплект Powerflex, R32 RARB, амортизаторы AP и пружины, 15-миллиметровые передние и 20-миллиметровые задние проставки, усиленный привод BB, N249 Delete & Catch Can, AP TVR 4Pot Brakes и DS2500`s, Sachs Carbon Kevlar Clutch

  [sigpic]21731[/sigpic]​

  А3 Т

  Властелин колец

  • 3 февраля 2013 г.
  • #5

  врбоб сказал:

  Может тогда у тебя просто бракованный?

  Нажмите, чтобы развернуть…

  Это немного сложно объяснить, но телефон, кажется, подключается к адаптеру, но не читает из машины.

  Попробую снять видео



  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249 Bypass , Тонированные окна …..

  А3 Т

  Властелин колец

  • 3 февраля 2013 г.
  • #6

  Я также наткнулся на это видео, которое заставило меня задуматься:



  Последний раз редактировалось модератором: 15 авг 2014 г.

  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249 Bypass , Окна тонированные…..

  врбоб

  Это не Луна, это космическая станция!

  • 3 февраля 2013 г.
  • #7

  А3 Т сказал:

  Это немного сложно объяснить, но телефон, кажется, подключается к адаптеру, но не читает из машины.

  Попробую снять видео

  Нажмите, чтобы развернуть…

  Что ж, я с радостью буду сидеть на заборе, пока ты не уладишь все это, а затем прыгну, как только все будет отсортировано

  Так что удачи, чувак, надеюсь, ты запустишь его и запустишь как можно скорее!



  Audi S3 8L BAM 225 2002 — Ming Blue: серебристая кожа с подогревом, подлокотник, RNS-E — Bose, зеркала из сплава, 18-дюймовые RSTT, люк на крыше, круиз, зеркало AutoDim и обычные S3 Extras.
  Модификации : Badger 5 Stg 2 Custom Map, FMIC, 3-дюймовый DP и 200 Cell Cat, 007P, фильтр Jetex, наконечник 80 мм и теплозащитный экран, полный комплект светодиодов, стеклоочистители Gen VW Aero, полный комплект Powerflex, R32 RARB, амортизаторы и пружины AP, передняя часть 15 мм и 20-мм задние проставки, привод BB с повышенными характеристиками, N249Delete & Catch Can, тормоза AP TVR 4Pot и DS2500, сцепление Sachs Carbon Kevlar

  [sigpic]21731[/sigpic]​

  А3 Т

  Властелин колец

  • 3 февраля 2013 г.
  • #8

  Ну, пока что ты, похоже, единственный, кого это интересует….. лол



  Audi A3 T sport (8l) AUM 2001. …. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249 Bypass , Тонированные окна …..

  Рик @ Unicorn Motor Dev.

  Спонсор сайта

  • 3 февраля 2013 г.
  • #9

  Следует отметить, что iPhone будет работать только через Wi-Fi, а не через Bluetooth.



  Юникорн Мотор Девелопментс. Индивидуальная калибровка и переназначение для автомобилей Audi
  Посетите нашу страницу на Facebook здесь!
  Тюнинг Rolling Road
  www.unicornmotordevelopments.com

  Goubo1

  Зарегистрированный пользователь

  • 3 февраля 2013 г.
  • #10

  Рик @ Unicorn Motor Dev. сказал:

  следует отметить, что iPhone будет работать только через Wi-Fi, а не через Bluetooth.

  Нажмите, чтобы развернуть…

  какое лучшее приложение для айфона?



  НУЛЕВОЙ

  А3 Т

  Властелин колец

  • 4 февраля 2013 г.
  • #11

  Рик @ Unicorn Motor Dev. сказал:

  следует отметить, что iPhone будет работать только через Wi-Fi, а не через Bluetooth.

  Нажмите, чтобы развернуть…

  Стандартный iphone будет работать только через Wi-Fi

  Вот видео, показывающее, как это должно работать:

  http://www. youtube.com/watch?v=QOZ-YxqC8_g

  Но даже если это так, я все равно смогу подключиться с моего ноутбука



  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249 Bypass , Тонированные окна …..

  врбоб

  Это не Луна, это космическая станция!

  • 4 февраля 2013 г.
  • #12

  Так у кого-нибудь есть такой, работающий с айфоном?



  Audi S3 8L BAM 225 2002 — Ming Blue: серебристая кожа с подогревом, подлокотник, RNS-E — Bose, зеркала из сплава, 18-дюймовые RSTT, люк на крыше, круиз-контроль, зеркала с функцией AutoDim и обычные аксессуары для S3
  Mods : Пользовательская карта Badger 5 Stg 2, FMIC, 3-дюймовый DP и 200 Cell Cat, 007P, фильтр Jetex и 80-мм наконечник и теплозащитный экран, полный комплект светодиодов, дворники Gen VW Aero, полный комплект Powerflex, R32 RARB, амортизаторы AP и пружины, 15-миллиметровые передние и 20-миллиметровые задние проставки, усиленный привод BB, N249 Delete & Catch Can, AP TVR 4Pot Brakes и DS2500`s, Sachs Carbon Kevlar Clutch

  [sigpic]21731[/sigpic]​

  Шариат

  Зарегистрированный пользователь

  • 4 февраля 2013 г.
  • №13

  У меня есть Wi-Fi elm 327, работающий с моим iPhone, насколько мне известно, вы не можете использовать версию Bluetooth с устройствами Apple, только с Android.



  S3 1,8t Ming blue с кожей цвета слоновой кости и 18-дюймовыми легкосплавными дисками

  врбоб

  Это не Луна, это космическая станция!

  • 4 февраля 2013 г.
  • №14

  шариат сказал:

  У меня есть Wi-Fi elm 327, работающий с моим iPhone, насколько мне известно, вы не можете использовать версию Bluetooth с устройствами Apple, только с Android.

  Нажмите, чтобы развернуть…

  Круто, спасибо за это, так что могу я спросить, какой у вас адаптер obd и какое приложение вы используете на iphone?



  Audi S3 8L BAM 225 2002 — Ming Blue: серебристая кожа с подогревом, подлокотник, RNS-E — Bose, зеркала из сплава, 18-дюймовые RSTT, люк на крыше, круиз, зеркало AutoDim и обычные S3 Extras.
  Модификации : Badger 5 Stg 2 Custom Map, FMIC, 3-дюймовый DP и 200 Cell Cat, 007P, фильтр Jetex, наконечник 80 мм и теплозащитный экран, полный комплект светодиодов, стеклоочистители Gen VW Aero, полный комплект Powerflex, R32 RARB, амортизаторы и пружины AP, передняя часть 15 мм и 20-мм задние проставки, привод BB с повышенными характеристиками, N249Delete & Catch Can, тормоза AP TVR 4Pot и DS2500, сцепление Sachs Carbon Kevlar

  [sigpic]21731[/sigpic]​

  Шариат

  Зарегистрированный пользователь

  • 4 февраля 2013 г.
  • №15

  Это OBD-адаптер, который я использую.

  Я использовал rev, dash commander и FUZZYcar, но все они дерьмо, если честно, я просто рад, что попробовал, прежде чем купить любой из них.



  S3 1,8t Ming blue с кожей цвета слоновой кости и 18-дюймовыми легкосплавными дисками

  врбоб

  Это не Луна, это космическая станция!

  • 4 февраля 2013 г.
  • №16

  шариат сказал:

  Это OBD-адаптер, который я использую.

  Я использовал rev, dash commander и FUZZYcar, но если честно, все они дерьмо, я просто рад, что попробовал, прежде чем купить любой из них.

  Нажмите, чтобы развернуть…

  V полезно друг спасибо за это, что касается приложений, какие-либо из них бесплатны? а они совсем не хорошие?



  Audi S3 8L BAM 225 2002 — Ming Blue: серебристая кожа с подогревом, подлокотник, RNS-E — Bose, зеркала из сплава, 18-дюймовые RSTT, люк на крыше, круиз-контроль, зеркала с функцией AutoDim и обычные аксессуары для S3
  Mods : Пользовательская карта Badger 5 Stg 2, FMIC, 3-дюймовый DP и 200 Cell Cat, 007P, фильтр Jetex и 80-мм наконечник и теплозащитный экран, полный комплект светодиодов, дворники Gen VW Aero, полный комплект Powerflex, R32 RARB, амортизаторы AP и пружины, 15-миллиметровые передние и 20-миллиметровые задние проставки, усиленный привод BB, N249 Delete & Catch Can, AP TVR 4Pot Brakes и DS2500`s, Sachs Carbon Kevlar Clutch

  [sigpic]21731[/sigpic]​

  Шариат

  Зарегистрированный пользователь

  • # 17

  Приложения очень медленные для данных в реальном времени, и не все параметры записываются для регистрации, также я обнаружил, что для диагностической стороны он смотрит только на сторону выбросов и индикатор управления двигателем. Я знаю, что у меня есть 2 неисправности в моей машине: одна с заслонкой HVAC (SP) со стороны пассажира, а другая с замком пассажирской двери, и они не отображаются в приложениях. В лучшем случае приложения хороши только для сброса индикатора управления двигателем, когда он загорается, если вы знаете, что показывает неисправность.

  Это только мое мнение, я не видел бесплатных приложений. Я думаю, что FUZZYcar дешевле, чем rev и dash Commander. У Rev есть облегченное бесплатное приложение, но оно не выполняет диагностику.



  S3 1,8t Ming blue с кожей цвета слоновой кости и 18-дюймовыми легкосплавными дисками

  А3 Т

  Властелин колец

  • 4 февраля 2013 г.
  • # 18

  шариат сказал:

  У меня есть Wi-Fi elm 327, работающий с моим iPhone, насколько мне известно, вы не можете использовать версию Bluetooth с устройствами Apple, только с Android.

  Нажмите, чтобы развернуть…

  Вот где на помощь приходит ROQYBT4. Он позволяет использовать Bluetooth на iPhone

  Но это все равно не объясняет, почему он до сих пор не работает на ноутбуке.

  Может быть, мне стоит попробовать один из тех больших черных адаптеров, как тот, что вы видите на фото.

  Вы не знаете, это версия 1.4 или 1.5?



  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249 Bypass , Тонированные окна …..

  А3 Т

  Властелин колец

  • 7 февраля 2013 г.
  • # 19

  Обновление…..

  Сегодня мне удалось заставить это работать.

  Что вам нужно сделать, так это настроить rogyby при выключенном зажигании, а затем настроить dashcommand при включенном зажигании.

  Я все еще думаю, что мой адаптер неисправен, поскольку я продолжаю терять сигнал Bluetooth, и он не исправляется, пока я не отключу адаптер и не включу его снова.

  Другое дело, что я знаю, что у меня есть сохраненный код неисправности, поскольку он отображается с помощью vagcom, но dashcommand говорит мне, что у меня его нет.

  Кто-нибудь знает другие хорошие приложения?



  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249 Bypass , Тонированные окна …..

  врбоб

  Это не Луна, это космическая станция!

  • 7 февраля 2013 г.
  • #20

  Рад, что вы добились некоторого прогресса

  Так это адаптер у вас снова? Новый Super Mini ELM327 OBD2 OBD-II Bluetooth CAN-BUS Auto Diagnostic Scan Tool | eBay

  потому что за 8 фунтов я тоже мог бы попробовать



  Audi S3 8L BAM 225 2002 — Ming Blue: серебристая кожа с подогревом, подлокотник, RNS-E — Bose, зеркала из сплава, 18-дюймовые RSTT, люк на крыше, круиз, зеркало AutoDim и обычные S3 Extras.
  Модификации : Badger 5 Stg 2 Custom Map, FMIC, 3-дюймовый DP и 200 Cell Cat, 007P, фильтр Jetex, наконечник 80 мм и теплозащитный экран, полный комплект светодиодов, стеклоочистители Gen VW Aero, полный комплект Powerflex, R32 RARB, амортизаторы и пружины AP, передняя часть 15 мм и 20-мм задние проставки, привод BB с повышенными характеристиками, N249Delete & Catch Can, тормоза AP TVR 4Pot и DS2500, сцепление Sachs Carbon Kevlar

  [sigpic]21731[/sigpic]​

  А3 Т

  Властелин колец

  • 7 февраля 2013 г.
  • # 21

  врбоб сказал:

  Рад, что вы добились некоторого прогресса

  так это опять адаптер? Новый Super Mini ELM327 OBD2 OBD-II Bluetooth CAN-BUS Auto Diagnostic Scan Tool | eBay

  , потому что за 8 фунтов я тоже мог бы попробовать

  Нажмите, чтобы развернуть…

  Я купил свой у этого продавца, но тот, что по вашей ссылке, выглядит так же:

  http://www.ebay.co.uk/itm/Super-Mini-OBD2-ELM327-V1-5-Bluetooth-Car- Scanner-Android-Torque-Auto-Scan-Tool-/121052535105?clk_rvr_id=44724

  43&ssPageName=ADME%3AL%3AOU%3AGB%3A3160&afsrc=1&nma=true&si=p%252FouCTs21z3B10%252BIzJ6RDaWllhY%253D&orig_cvip=true&rt=nc&_trksid=p2047675.l2557

  Но, как я уже сказал, он продолжает терять сигнал, поэтому я думаю попробовать этот:

  http://www.ebay.co.uk/itm/Wireless-Bluetooth-Car-ELM327-OBD2-OBDII- Diagnostic-Interface-Scanner-PC-Android-/150830767530?pt=UK_Diagnostic_Tools_Equipment&hash=item231e36ddaa

  А вот ссылка на приложение dashcommand:

  https://itunes. apple.com/gb/app/dashcommand-obd- ii-gauge-dashboards/id321293183?mt=8

  И версия:

  https://itunes.apple.com/gb/app/rev/id302420711?mt=8

  Вам также потребуется взломать ваш iPhone, чтобы вы могли установить RoqyBT4:

  http://www.roqy-bluetooth.net/wp/?page_id=155

  Если ваши телефоны не взломаны, вам понадобится адаптер obd wifi (не тот bluetooth, на который я ссылался), как на картинке шариана.

  Надеюсь, это поможет



  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249Обход , Тонированные окна …..

  А3 Т

  Властелин колец

  • 9 февраля 2013 г.
  • # 22

  Мне удалось заставить обороты работать (по-прежнему продолжает пропадать сигнал), но кодов неисправностей также не обнаружено.

  Код неисправности, который я знаю, потому что vagcom его подхватывает:

  17705 — Падение давления между турбонаддувом и дроссельной заслонкой (проверьте D.V.!)
  P1297 — 35-10 — — — Прерывистый

  Может быть, код специфичен для vag, а другое программное обеспечение определяет только общие коды неисправностей?



  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249 Bypass , Тонированные окна …..

  Шариат

  Зарегистрированный пользователь

  • 9 февраля 2013 г.
  • # 23

  Я думаю, что они обнаруживают только коды неисправностей, основанные на выбросах, которые включают индикатор управления двигателем.



  S3 1,8t Ming blue с кожей цвета слоновой кости и 18-дюймовыми легкосплавными дисками

  А3 Т

  Властелин колец

  • 10 февраля 2013 г.
  • # 24

  шариат сказал:

  Я думаю, что они обнаруживают только коды неисправностей, основанные на выбросах, которые включают индикатор управления двигателем.

  Нажмите, чтобы развернуть…

  Хммм…. Это не то, что они говорят в своих коммерческих предложениях.

  Можно было бы подумать, что команда dashcommand справится с этой задачей лучше, поскольку она создана теми же людьми, которые создают программное обеспечение scanxl.



  Audi A3 T sport (8l) AUM 2001….. Stage 1 Remap , Bailey DV30 , HID Headlights , LED Sidelights/Footwells , Catch Can , N249 Bypass , Тонированные окна …..

  ПитА3

  Зарегистрированный пользователь

  • 1 июня 2016 г.
  • # 25

  А3 Т сказал:

  Обновление…..

  Сегодня мне удалось заставить это работать.

  Что вам нужно сделать, так это настроить rogyby при выключенном зажигании, а затем настроить dashcommand при включенном зажигании.

  Я все еще думаю, что мой адаптер неисправен, поскольку я продолжаю терять сигнал Bluetooth, и он не исправляется, пока я не отключу адаптер и не включу его снова.

  Другое дело, что я знаю, что у меня есть сохраненный код неисправности, поскольку он отображается с помощью vagcom, но dashcommand говорит мне, что у меня его нет.

  Кто-нибудь знает другие хорошие приложения?

  Нажмите, чтобы развернуть…

  У меня такая же проблема с таким же адаптером с ebay. Я могу подключить к адаптеру и другие автомобили без проблем, но не Audi
  , у меня есть dashcommand … но что такое rogyby?
  (Кстати, мой телефон Android)



  Стюарт Б.

  Зарегистрированный пользователь

  • 1 июня 2016 г.
  • # 26

  почему бы вам не использовать Android Torque Lite?



  ПитА3

  Зарегистрированный пользователь

  • 2 июня 2016 г.
  • # 27

  Стюарт Б сказал:

  , почему вы не используете Android Torque Lite?

  Нажмите, чтобы развернуть…

  У меня есть полная версия крутящего момента, однако я также пробовал крутящий момент облегченный на случай, если что-то другое. В основном я пробовал все приложения OBD для Android, которые работают с elm. Моя проблема такая же, как и у оригинального плаката. блютус работает. но адаптер не может найти протокол для связи с ЭБУ. Адаптер работает на других моих автомобилях, не беспокойтесь (однако это все японские автомобили Nissan Mitsubishi Isuzu. Я не пробовал его с моим Saab 9-3 но у меня батарея разряжена и двигатель разобран, так что в данный момент я не могу этого сделать).

  Я планирую на выходных вытащить разъем OBD, чтобы посмотреть, какие контакты заняты.
  Мои исследования наводят меня на мысль, что у меня должен быть ЭБУ bosch ME 7. 5, однако я не уверен, является ли протокол ISO9142, KW1281 или чем-то другим.

  Я также подумал, что могу попробовать получить OBDeleven с ebay и получить приложение VAG. Однако я бы предпочел попробовать и использовать то, что у меня уже есть.
  Любые рекомендации по дешевой установке, которая позволит мне исправить / сместить указатель уровня топлива. а также обычная базовая информация была бы отличной.

  Также я выяснил, что rogyb — это приложение для Apple, которое использовал оригинальный постер. Спасибо



  Пепельный>>

  Зарегистрированный пользователь

  • 2 июня 2016 г.
  • # 28

  эти адаптеры вообще работают с дизелями?



  Стюарт Б.



  Зарегистрированный пользователь

  • 2 июня 2016 г.
  • # 29

  просто купите другое устройство ODB 2, они всего лишь пятерки. Android Pro в порядке, так как у него есть настройки наддува и л.с. / крутящий момент. У меня есть Bluetooth-ридер Android Torque odb 2 уже около 3/4 лет, и он работал на 3 телефонах и на каждой машине, которую я пробовал, кроме старого Mercedes с включенным адаптером ODB1-ODB2. Рено, Фиат, Альфа, Ауди, Фольксваген, Яг, Вольво

  “эти адаптеры вообще работают с дизелями?” Я устранил ошибку моего босса на его VW Passat Diesel.



  Пепельный>>

  Зарегистрированный пользователь

  • 7 июня 2016 г.
  • #30

  Я могу подключить свой elm327 к своему телефону, но он просто не подключается к моему a3 tdi 2002 года.

  Схожу с ума от этой штуки



  Вы должны войти или зарегистрироваться, чтобы ответить здесь.

  Делиться:

  Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

  Разъем OBD Bluetooth….

  • Dani_B19
  • 9 августа 2010 г.

  Ответы

  17

  просмотров

  906

  11 августа 2010 г.

  TDIQ

  Bluetooth OBD и приложение для iPhone

  • g60leigh
  • 23 марта 2012 г.

  Ответы

  0

  просмотров

  1К

  23 марта 2012 г.

  g60leigh

  Недавно выпущенный порт считывателя OBD через Bluetooth!

  • Грейг300
  • 12 марта 2013 г.
