Елм 327 настройка: Настройка подключения к Wi-Fi адаптеру ELM327 — Car Scanner ELM OBD2

Содержание

Настройка подключения к Bluetooth LE (4.0) адаптеру ELM327 — Car Scanner ELM OBD2

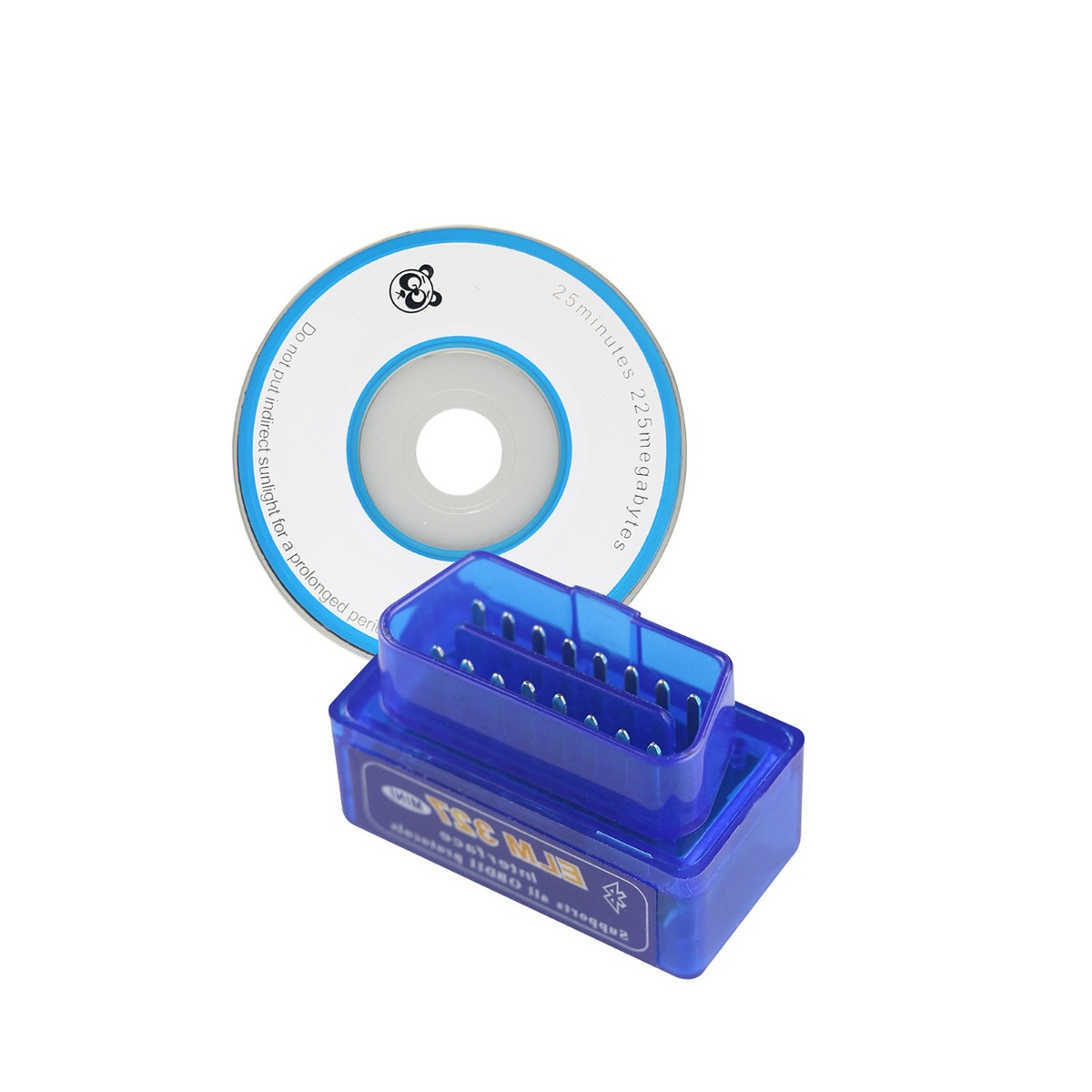

Для начала убедитесь, что у вас есть адаптер OBD2 ELM327, который работает через Bluetooth 4.0 (LE). Обратите внимание на версию Bluetooth! Устройства Apple iOS поддерживают только адаптеры Bluetooth 4.0. Более старые Bluetooth адаптеры не поддерживаются. Это ограничение операционной системы Apple iOS. Подробнее читайте в статье про выбор адаптера.

Вам необходимо вставить адаптер в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.

Убедитесь, что на вашем iPhone/iPad включен Bluetooth.

Внимание! В отличие от Android устройств, вам не надо настраивать сопряжение с адаптером в системных настройках iPhone/iPad!

Шаг 1: Запустите Car Scanner и перейдите в Настройки (нажмите на иконку шестеренки в правом верхнем углу).

Шаг 2: Выберите раздел «Подключение»

Шаг 3: Выберите «Тип подключения»: Bluetooth 4.0 (LE)

Шаг 4: Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth 4.0 (LE).

Шаг 5: Подождите, когда будет обнаружен ваш адаптер и нажмите на него. Если адаптер не найден в течение 5-10 секунд, нажмите на кнопку «Обновить», чтобы повторить поиск.

Обычно адаптер называется “OBDII”, “obd2” или что-то подобное. Если это фирменный адаптер, то его название может быть схожим с его брендом (например “Viecar”, “VLink” и т.д.). Пожалуйста, обратите внимание: адаптеры никогда не называются маркой автомобиля, «MY CAR» или чем-то подобным. И еще, у адаптера всегда есть имя. Устройства без имени, только с адресом вида {…} не являются адаптерами.

Внимание! Если после нескольких попыток ваш адаптер не обнаружен, это означает, что у него устаревшая версия Bluetooth, которая не совместима с Apple iOS.

Шаг 6. Выберите ваш адаптер в списке обнаруженных устройств и дождитесь проверки на совместимость с Car Scanner.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.



Elm327 – Инструкции Elm327

Мы поможем настроить Вам elm327.

При покупке Elm327 в нашем магазине мы бесплатно поможем подключить его к Вашему автомобилю.

Elm327 купить настроить

ELM327 wifi + iOS iphone ipad ipod

Настройка не требуется! Наши адаптеры настраиваются автоматически.

Нужно лишь подключиться к адаптеру, он появится в списке WiFi сетей в виде точки доступа.

ELM327 Bluetooth + компьютер

Инструкция только для Windows XP и Vista

1. Установите Bluetooth-адаптер на компьютер.

В трее появится значек “Bluetooth устройства”

Щелкаем мышкой по значку 2 раза

2. Подключаем ELM327 Bluetooth к авто. На даптере должен загорется индикатор питания.

Теперь:

Щелкаем мышкой по значку 2 раза.

Откроется окошко:

Жмем кнопку Add…

В появившемся окошке ставим единственную галочку:

и жмем Далее.

Дальше ваш компьютер должен увидеть ELM327 Bluetooth:

Жмем Далее.

Далее необходимо ввести ключ доступа: 1234

И нажать Далее.

Дальше происходит подключение к адаптеру:

Далее необходимо запомнить номер виртуального COM-порта, он нам понадобится при настройке диагностических программ:

Жмем Финишь.

Потом появится окошко:

Жмем ОК, и запускаем любую программу для диагностики.

Удачи!

Настройка Elm327 bluetooth + android

Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android

1. Устанавливаем программу Torque pro из PlayMarket
2. Подключаем ELM327 Bluetooth в диагностический адаптер вашего авто
3. Заводим автомобиль, при этом на ELM327 Bluetooth должны загорется индикаторы

4. Заходим в настройки Android

5. Заходим в настройки беспроводных сетей

6. Включаем Bluetooth и жмем кнопку “Настройки Bluetooth”

7. Жмем кнопку “Поиск устройств”

8. Нажимаем на найденный адаптер. Варианты названий ELM327 Bluetooth – OBD-II, avtodiag, CHX.

9. Пароли сопряжения обычно: 1234 или 0000 или 6789

10. Если пароль подошел увидим надпись “Сопряжено, но не подключено”.

11. Запускаем ранее установленное приложение Torque pro

12. После запуска приложения Torque pro видим, что единственный прибор на главном экране программы НЕАКТИВЕН

13. Нажимаем на Вашем Android гаджете кнопку “Меню” и заходим в “Настройки”, там выбираем пункт “OBD2 настройки адаптера”

14. Нажимаем “Тип соединения”

15. Выбираем “Bluetooth”

16. Нажимаем “Выберите устройство Bluetooth”

17. Выбираем устройство, с которым было уставлено сопряжение в пункте 10

18. Возвращаемся на главный экран программы нажимаемм “Adapter Status”

19. Наблюдаем за процессом установления связи Elm327 и ЭБУ вашего авто

20. Если не работает – значит Вы что то сделали не так. Повторите инструкцию с пункта 2

21. Выходим на главный экран программы и видим, что основной прибор стал автивным и показывает текущие обороты двигателя. Для просмотра других приборов жмем “Realtime Information”

22. Получаем несколько экранов с приборами. Если нажать на прибор или пустое место на экране, то можно будет добавть\удалить прибор

Настройка подключения ELM 327 к старым автомобилям |DVR34.RU

Некоторые автомобили не на 100% совместимы с OBD2, но программа Torque может связываться с ними, если адаптер ELM327 настроен определенным образом.

Суть проблемы заключается в небольшом отличии протокола OBD2, используемого для диагностики автомобилей.

Данная проблема устраняется добавлением строки инициализации в программах Torgue.

И так, строка инициализации позволяет вручную настроить адаптер ELM327 для связи с такими транспортными средствами.

Если вы не можете соединиться с блоком управления автомобиля в автоматическом режиме, возможно вам потребуется ввод строки инициализации.



Итак, давайте разберемся, как заставить адаптер ELM327 работать с нужной нам строкой инициализации.



1. Сначала нужно найти нужную строку инициализации в представленном ниже списке.

2. Заходим в программу Torque и создаем новый профиль.

3. В настройках созданного профиля, в самом низу, пишем нашу строку инициализации, нажимаем кнопку сохранить.







Для большинства праворульных Toyota достаточно прописать строку: ATSH8213F1 ATIB96 ATIIA13



Строки инициализации ELM327:



Toyota Celica ZZT230

ATIB 96 \n ATIIA 13 \n ATSH8113F1 \n ATSP A4 \n ATSW00



Toyota Caldina 1998 г

ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00



Toyota Fielder 2005г

ATIB96\nATIIA13\nATSH8113F1\nATAL



Toyota Vitz 01. 2002

ATSH8213F1 \n ATIB96 \n ATIIA13



Toyota Hilux Pick Up 2006 г

ATIB10\nATIIA10\nATSH8110F0\nATSPA5\nATSW00



Toyota Mark 2, Toyota Aristo 161

ATIB96\nATIIA13\nATSH8113F1\nATAL

ATIB96\nATIIA13\nATSH8213F1\nATE0\nATAL

ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00



Toyota для внутреннего рынка Японии ISO9141

ATSP3\nATAL\nATIIA33\nATIB10\nATSH686AF1\nATST32\nATSW00



Toyota для внутреннего рынка Японии Common

ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00



Toyota для внутреннего рынка Японии 10400baud

ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00



Toyota для внутреннего рынка Японии CAN mode21

ATSP6\nATAL\nATSH7E0\nATCRA7E8\nATST32\nATSW00



Toyota GT86

ATSP6\nATAL\nATSH7E0



Toyota Nadia/Harrier для внутреннего рынка Японии

ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00

ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00



Toyota Sienta 1NZ-FE (CVT)

atspa4\atib96\atiia13\atsh8113f1\atst32\atsw00



Toyota Allex 2002г 1nz-fe 4WD АКПП

atspa4\natib96\natiia13\natsh8113f1\natst32\natsw00



Toyota Passo KGC1 (1KR-FE)

atsp5\natsh8110f0\natfi



Nissan для внутреннего рынка Японии

ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00



ВАЗ Январь

ATSP5\nATAL\nATIB10\nATSH8110F1\nATST32\nATSW00



ВАЗ Январь 5.

1.1

ATSP5\nATIB10\nATSH8110F1\nATST10\nATSW00



ВАЗ Январь 7.2 Евро 2

atal\natsp5\natib10\natsh8110f1\natst32\natsw00\atfi



ВАЗ Bosch MP7

ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00\nATFI



ВАЗ Bosch 797

ATFI\nATAL\n



Volkswagen Caddy 1.9I 2006 дизель (KWP2000)

atsp5\natib10\natsh8110f1\natst10\natsw00



Renault Scenic RX4 2002 Diesel

atsp5\atal\atib10\atsh817af1\atst32\atsw00



GREATWALL MT20U2_EOBD

atal\natib10\natsp5\natsh8111f1\natst10\natsw00



SSANGYONG KYRON ISO 14230

ATSP5\nATAL\nATIB10\nATSH8110F1\nATST32\nATSW00



SsangYong 2.3 MSE бензин (Kyron,Rexton,Action,Musso,Korando)

atsp5\natib10\natsh8101f3\natst32\natsw00



Daihatsu Terios Kid 2002г

ATIB10\nATIIA10\nATSH8110F0\nATSPA5\nATSW00



Fiat Pre-OBD

ATSH 8110F1



Mitsubishi MUT

ATSP0\nATAL\nATIB10\n



Tiggo  MT20U

ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00



Chery Tiggo  system 2. 0L/2.4L (4G63/4G64)

atal\natsp5\natib10\natsh8011f1\natst10\natsw00



 MR240

ATSP5\nATAL\nATSH8111F1\nATWM8111F13E



Siemens ACR167 KWP

ATSP5\nATAL\nATSH8111F1\n81\n



Sirius D42

ATSP5\nATAL\nATIB10\nATSH8211f1\nATST32\nATSW00\nATFI



УАЗ 1797

ATSP5\nATAL\nATSH8110F1\nATFI



УАЗ Патриот Bosch m17.9.7

ATZ\nATSP5\nATIB10\nATSH8110F1\nATSW00



Opel KWP2000

ATSP5\nATAL



OPEL Vectra Simtec 56.5

ATSP5\nATSH8111F1\nATSW00



ABS MK70 (Geely и др. авто с таким блоком)

atal\natsp4\natiia83\natsh8128f1\natst10\natsw00



Lifan Solano ABS (Mando)

ATSP5\nATSH8028F1\nATWM8028F1021081\nATFI



Lifan Solano ABS (Wanxiang)

ATSP5\nATSH8128F1\nATWM8028F1021080\nATFI



BYD F3

ATSP5\nATSH8111F1\nATSW00



BYD F3 ABS

atsp5\natsh8128f1\natfi



Dacia Logan 1.

4 2007 г.

ATSP5\nATSH817AF1

Настройка сканера ELM 327 Шевроле Авео 1.5

Иногда у владельцев Шевроле Авео 1.5 возникает необходимость в проведении сканирования автомобиля. Это может потребоваться для поиска поломки или при продаже, когда покупатель желает узнать реальный пробег и показатели работы двигателя и других устройств.

Иногда это помогает заранее подобрать запчасти для проведения ремонта автомобиля, поскольку по показаниям приборов зачастую удается найти проблемное место.

Однако существует небольшая проблема – далеко не всем владельцам этого автомобиля удается без проблем подключить подходящий сканер. Одним из них и является ELM 327, на который существует множество нареканий.

В сети встречаются отзывы о том, что датчик не работает, по крайней мере, с Шевроле Авео. Однако на самом деле необходимо просто правильно подключить и настроить устройство, после чего все можно будет считать.

Главное – приобретать сам сканер у надежного, проверенного продавца, и тогда никаких проблем в процессе выполнения работ не возникнет.

Подключаем и настраиваем ELM 327 на Шевроле Авео 1.5 правильно

Для начала следует убедиться в том, что заказанный сканер имеет версию 1.5, иначе в дальнейшем могут возникнуть проблемы.

Датчик подключается внизу, под рулем. Важно удостовериться в том, что сканер установлен правильно и все контакты соединены. В противном случае возможны проблемы в работе устройства, что приведет к невозможности использования.

Далее понадобится смартфон с операционной системой Android. На нем выбираем раздел с настройками, поскольку необходимо провести сопряжение устройств.

Выбираем раздел Bluetooth. После этого из всех предложенных вариантов выбираем OBD-2 и проводим сопряжение.

Находим и скачиваем программу Torque pro, сделать это можно или просто в сети или в Play Market.

Устанавливаем программу, открываем ее и выбираем вкладку состояния адаптера. Изначально связи с адаптером нет, а значит и получить какие-то данные будет невозможно.

Выходим в главное меню и выбираем раздел настроек (шестеренка в нижнем левом углу).

Выбираем пункт меню настройки адаптера OBD для Шевроле Авео.

Переходим в раздел тип подключения. По умолчанию стоит WiFi, однако необходимо переставить галочку на пункт Bluetooth.

Кликаем на строку настройки Bluetooth.

Выбираем из вариантов тот, где есть OBD-2, поскольку по умолчанию стоит совершенно иной вариант. Это позволит выполнить сопряжение телефона со сканером.

Проверяем подключение в соответствующем пункте меню, где видно, что соединение с адаптером уже есть.

Заводим двигатель автомобиля. При этом загорается и мелькает красная надпись – профиль не создан.

Снова заходим в настройки. Выбираем пункт профили.

Заполняем все поля. При этом название можно поставить любое. В конце нажимаем кнопку сохранить.

После того, как перестала моргать иконка автомобиля в главном меню сопряжение полностью заканчивается и можно дальше работать.

В меню состояние адаптера заметно, что все необходимые соединения есть, сканер для Шевроле Авео работает как положено.

Если адаптер подключен, но нет связи с ЭБУ, то необходимо вернуться в настройки профиля. Там выбирается строка в низу – SHOW ADVANCED SETTINGS.

Внизу данного меню есть строка – предпочтительный OBD протокол. По умолчанию стоит автоматический протокол. Если же подключение по нему не прошло, то выбирается под конкретную модель авто. Необходимый протокол можно найти в сети.

Однако с представленным автомобилем обычно работают оба доступные автоматические протоколы.

Также с помощью программы можно посмотреть ошибки, которые возникли с оборудованием и системами автомобиля. Для этого достаточно выбрать соответствующий пункт меню.

При проведении проверки Шевроле Авео была обнаружена одна ошибка, связанная с работой трансмиссии. Хотя в дальнейшем выяснилось, что ошибка Р2610 связана с работой зажигания, которое опережало оптимальное значение.

Таким образом используя хороший сканер ELM 327 версия 1.5 можно узнать все необходимое об автомобиле даже при наличии только простого смартфона. Главное – купить адаптер у проверенного продавца и провести правильное подключение.

Как пользоваться ELM327: инструкция для новичков

Привет всем автолюбителям! Сегодня я поведаю вам, как пользоваться ELM327. Модуль имеет тип OBD (On-Board Diagnostic), который позволяет снимать нужную информацию с основных модулей автомобиля и делать подробную диагностику. Есть два типа выхода: OBD и OBD 2 – второй используется чаще, так как был выпущен позже. Модуль работает с программным обеспечением, выпущенным для операционной системы Windows, Android и iOS.

Но тут нужно сразу предупредить, что для подключения к Windows и Android можно использовать обычную версию, которая работает с Bluetooth.

А вот для подключения к iPhone или iPad понадобится ELM 327 с Wi-Fi модулем. Можно, конечно, попробовать подключиться по Bluetooth, но у вас могут возникнуть с этим проблемы. Проблема связана именно с ОС компании Apple.

Насколько я знаю, пока нет приложения для MacOS, но я могу ошибаться – поправьте меня в комментариях если это не так. Все дальнейшие инструкции будут написаны простым русским языком, так что думаю никаких проблем возникнуть не должно.

Возможности

ВНИМАНИЕ! Список возможностей может отличаться в зависимости от года выпуска автомобиля, версии адаптера и установленного программного обеспечения.

  • Текущий расход топлива и воздуха.
  • Диагностика ошибок.
  • Отображение данных приборной панели.
  • Обороты двигателя – но только при заведенном автомобиле.
  • Давление топливной системы.
  • Положение дроссельной заслонки.
  • Настройка складывающихся зеркал.
  • Перенастройка автоматического закрывания дверей.
  • Считывание датчиков в реальном времени – иногда работает только при включенном двигателе.

Совместимость с авто

Модуль сканирования достаточно популярный, но подходит не для всех автотранспортных средств. У вас изначально в авто должен стоять разъём OBD2 состоящий из 16 пинов.

Список авто:

  • США от 1997.
  • Япония от 2000 года.
  • Европейки от 2001 (бензин) и от 2004 (дизель).
  • Китай от 2008 года.
  • Отечественные от 2010 года.

Для более старых моделей могут помочь переходники.

По сути вам нужно посмотреть на колодку OBD-2 и рассмотреть все видимые контакты, которые там присутствуют, если их достаточно, то значит модуль без проблем можно подключить. Если их недостаточно, то подключить его не получится.

Взгляните на картинку выше. Каждое из подключений работает на основе своего протокола. Например, седьмой (7) подключается по ISO 9141-2. А вот заземление кузова, сигнальное заземление, Line ISO (SAE) (7 и 16) и Напряжение АКБ работают на другом протоколе – ISO14230-4KWP2000.

Также на рынке есть два типа адаптеров:

  • Оригинальный с версией 1. 5.
  • И от стороннего производителя – версии 2.1.

Также совместимость можно узнать исходя из стандартов, которые использует тот или иной модуль. Сами стандарты пишутся в спецификации или на самой коробке. В общем все просто – смотрим на стандарт, а потом на таблицу ниже.

Вообще каких-то проблем с подключением не должно возникнуть. С подключением ELM327 мы разобрались.

Настройка на Android

  1. Начнем с приложения, которое можно свободно скачать с Play Market. Программ достаточно много, но я вам советую использовать Torque.
  2. Подключаем диагностический сканер к разъему машины, если вы ещё это не сделали.
  3. Заводим ваш авто.
  4. Теперь со смартфона включите Bluetooth. Вам нужно подключиться к модулю, для этого заходим в «Настройки», ищем раздел, где находится «Bluetooth» подключения – обычно этот раздел находится в разделе «Wi-Fi, сети и интернета». Прошивки могут отличаться, поэтому точно назвать не смогу. Кстати, туда можно попасть и другим способом – находясь на главной, смахните пальцем сверху вниз, чтобы вызвать меню «Шторка». Далее, включив «Bluetooth», зажмите на значке «Голубого зуба» пальцем, пока не попадете в нужный раздел.
  5. При подключении вам нужно выбрать ваш модуль, обычно он называется: «ОБД 2». При подключении возможно понадобится код – вводим одну из комбинаций: 1111, 0000, 1234, 2222, 4444. Кодировку можно посмотреть на коробке OBD.
  6. После этого запускаем программу и заходим в раздел «Настройки». Теперь выбираем подключенный модуль – если вы все сделали правильно, то он будет отображаться в списке, и к нему можно будет подключиться.

Рассказывать про интерфейс нет смысла, так как он достаточно понятен. Вы можете просматривать различную информацию по вашему авто. Правда информационный функционал немного урезан по сравнению с версией для компьютера.

Подключение к ПК

Лучше всего использовать ноутбук, на котором есть Bluetooth модуль, ведь подключаться мы будем по нему.

  1. Ищем в интернете программу «ScanMaster», скачиваем и устанавливаем. Если нужно, то воспользуйтесь «кряком», для активации.
  2. Подключение на ноутбуке аналогичное, как и на Андроид, вам нужно подключиться к самому аппарату. Для этого сначала подключаем его к авто и заводим аппарат.
  3. В Windows 10 в правом нижнем углу экрана в трее найдите «Bluetooth», нажмите правой кнопкой, включите и перейдите в «Добавление устройств Bluetooth». В Windows 7 это можно сделать через: «Пуск» – «Устройства и принтеры» – там добавляем «Bluetooth» подключение.
  4. При подключении нужно также ввести код: 1234, 0000, 4444, 1111. Код обычно дублируется на коробке аппарата.

Подключение к iOS

  1. Подключаем аппарат, заводим автомобиль.
  2. Заходим в раздел «Wi-Fi» и подключаемся к новой сети. Обычно сеть называется «CLKDevices».
  3. В настройках беспроводной сети нужно вручную ввести:
    1. IP – 192.168.0.11
    2. Маска – 255.255.255.0
    3. Маршрутизатор – 192.168.0.10.
    4. Порт – 35000.
  4. После подключения в App Store скачиваем любое приложение с упоминанием сканера ELM.

Диагностика ошибок двигателя с использованием OBD2 адаптера ELM327

На приборной панели автомобиля горит ошибка двигателя? Рассмотрим порядок действий для определения причины возникшей неисправности.

В качестве OBD-II адаптера возьмем один из самых дешёвых и популярных — автосканер ELM327.

Для диагностики двигателя и определения кода ошибки понадобятся:

  • Ноутбук, планшет или смартфон с Android/iOS (подойдёт одно любое устройство из перечисленного).
  • Адаптер ELM327 с подходящим к вашему устройству типом связи (автосканер выпускается в различных версиях — USB, Wi-Fi и Bluetooth). Уточняйте у продавца заранее, будет ли предлагаемый им адаптер совместим с вашим компьютером или смартфоном.
  • Специальная программа для интерпретации полученных от автосканера данных (для определения кода ошибки подойдут бесплатные версии программ) — Torque Lite.

Общий порядок действий (на примере устройства с Android и адаптера ELM327 с Bluetooth связью):

  1. Подключаем адаптер ELM327 к специальному диагностическому разъёму OBD2 в вашем автомобиле.
  2. Включаем зажигание (можно запустить двигатель — автосканер будет работать даже в движении). На адаптере должны загореться светодиоды.
  3. Включаем Bluetooth в Android.
  4. В настройках Android заходим в беспроводные сети Bluetooth, далее выбираем поиск нового устройства для сопряжения. Идентификатор автосканера обычно OBDII, но может быть и другое имя. Стандартный пароль для сопряжения 1234 или 0000 (в случае неудачи попробуйте 9999, 1111, 5678, 6789).
  5. Открываем диагностическую программу на Android (например, Torque) и следуем инструкции ниже.

Настройка программы Torque для ELM327 и определение кода ошибки

Первым делом подружим программу с нашим диагностическим сканером.

  1. Нажимаем кнопку «Настройки».
  2. Выбираем пункт «Настройки адаптера OBD».
  3. Жмём «Тип подключения».
  4. Выбираем ваш тип подключения (в нашем случае Bluetooth) и сопряжённый адаптер.

Настройка программы в скриншотах

Осталось только проверить соединение: вернитесь на главный экран программы и нажмите «Adapter Status» (данный пункт меню может называться и по-другому, например «OBD2 Status» или «Состояние адаптера»).

Статус «Ok» должен быть напротив всех четырёх пунктов. Если всё в порядке, то приступайте к диагностике автомобиля.

Возникли проблемы при настройке? Задайте вопрос в комментариях указав модель автомобиля и год его производства, а также как можно больше информации об используемом адаптере и переносном устройстве.

Сканируем ЭБУ на ошибки

Возвращаемся на главный экран программы. Желательно настроить профиль диагностируемого автомобиля, однако вы уже можете провести диагностику.

  1. Жмём «CHECK Fault Codes» (может называться иначе, например «Считывание ошибок»).
  2. Получаем код ошибки (в нашем случае P0420, код ошибки всегда содержит только латинские буквы и цифры).
  3. Данный код можно ввести в форму поиска на нашем сайте. Получаем перевод ошибки на русский язык и советы по устранению неисправности.

Также программа позволяет сбросить ошибки (как это сделать показано на скриншоте).

Если программа показывает, что в ЭБУ нет сохранённых кодов ошибок, то всё в порядке, либо ошибки были сброшены.

Как подключить елм 327 блютуз к телефону


Инструкция по подключению ELM327 Bluetooth к Android

1) На мобильном устройстве на базе ОС Android, к которому планируется подключение прибора ELM 327 Bluetooth заходим в Android Market (google Play), в поиске набираем ELM 327 и скачиваем программу, через которую планируем работать. Мы рекомендуем использовать программу Torque Pro или OBD Авто Доктор, но вы можете использовать любую другую. На выбор есть как платные, так и бесплатные программы.

2) Подключаем прибор в гнездо бортового компьютера автомобиля обычно это гнездо подходит напрямую к прибору. В некоторых случаях (ВАЗ до 2006г., lanos до 2006г., Шевролет нива до 2006г. и др.) придётся воспользоваться переходниками. Гнездо обычно находится под рулевой колонкой в салоне автомобиля. Уточнить расположение разъема в вашем автомобиле можно

3) После этого заводим автомобиль. На некоторых автомобилях связаться с компьютером не получается если автомобиль не заведён.

4) Теперь следует установить связь прибора с устройством на Android с помощью Bluetooth. Для этого заходим в настройки Bluetooth вашего устройства и включаем сначала сам Bluetooth, а затем поиск устройств. После обнаружения ELM 327 подключаемся к нему используя код для подключения 1234, 6789, редко – 0000 или 1111.

5) После того как мы подключили Android устройство к прибору ELM 327 заходим в программу которую скачали заранее на первом шаге. В ней заходим в настройки и выставляем настройки согласно нашим условиям. В некоторых программах по-разному это приходится делать, но смысл один и тот же. Нужно в программе выбрать именно тот ELM 327 который в данный момент подключен к устройству на Android.

6) После этого если мы всё сделали правильно, то программа должна заработать. И в таком случае на примере «Torque» можно добавить несколько разных графиков, схем или датчиков на экран и наблюдать за показаниями в прямом эфире. Также при удачном соединении прибора и автомобиля, возможно, будет посмотреть показатели датчиков автомобиля, прочитать ошибки и удалить их из памяти автомобильного компьютера.

Подключение ELM327 bluetooth к смартфону на ANDROID

  1. Подключаем ELM327 bluetooth адаптер к OBD2 разъему в машине. Заводим двигатель.
  2. Берем смартфон, заходим в МЕНЮ ⇒ НАСТРОЙКИ ⇒ BLUETOOTH
  3. Включаем BLUETOOTH и нажимаем кнопку поиск устройств
  4. Находим адаптер и вводим PIN код доступа: 6789, 1234 или 0000. Все, сопряжение с устройством завершено.
  5. Запускаем любую программу для диагностики с помощью сканера ELM327 bluetooth. Программы можно скачать на нашем сайте в разделе Программы для ELM327. Дальнейшие действия рассмотрим на примере программы Torque.

  6. Заходим в НАСТРОЙКИ TORQUE ⇒ НАСТРОЙКИ АДАПТЕРА OBD.
  7. Выбираем Тип подключения: Bluetooth Bluetooth устройство: CHX



  8. Подключение ELM327 bluetooth к смартфону на ANDROID завершено. Можно работать с программой, считывать данные с датчиков двигателя, производить чтение/стирание ошибок Check Engine и т.д.

Подключение ELM327 bluetooth к смартфону на ANDROID

(1 оценок, среднее: 5,00 из 5)

Подключение ELM327 Bluetooth к Android-устройству

Пользователи гаджетов иногда интересуются, как правильно подключить ELM327 Bluetooth к устройству с Android. Это приспособление предлагает простой способ сканирования системы OBD-II и чтения PID.

Прибор ELM327 представляет собой недорогой инструмент для компьютерной диагностики. Он может оказаться полезным даже для опытных специалистов, которые по каким-то причинам не имеют доступа к специализированным инструментам сканирования. Но прежде чем установить его, нужно выяснить все нюансы.

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера. Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами. Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы.

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.

Читайте также:  Как почистить кэш на Андроид телефоне или планшете

Как подключить прибор

Если сканер совместим со смартфоном, планшетом или ПК, то процесс его подключения будет очень простым. Нужно выполнить следующие шаги:

  1. подключить прибор к порту OBD-II;
  2. выбрать на девайсе поиск доступных соединений;
  3. выбрать инструмент сканирования;
  4. ввести код подключения.

В большинстве случаев документация, которая поставляется в комплекте со сканером, содержит код подключения и специальные инструкции, необходимые для определенной модели. Если документация не содержит пароля, можно попробовать одну из следующих комбинаций:

Если не удается подобрать код, следует обратиться за помощью к разработчику сканера. В случае если девайс ELM327 не удается соединить со смартфоном, нужно иметь в виду, что на это могут быть разные причины. Прежде всего нужно попробовать альтернативные коды подключения. После этого можно будет попытаться соединить сканер с другим гаджетом. Некоторые неисправные копии микроконтроллеров не могут подключиться к определенным смартфонам, но при этом отлично сочетаются с ноутбуками.

Еще одна причина, которая может привести к неудачному соединению, — это ограниченное время для обнаружения. Большинство гаджетов ELM327 могут быть обнаружены сразу же после того, как их подключают, но через какое-то время они уже недоступны.

Если пользователь выполняет соединение в течение 1 минуты после подключения данного устройства к гнезду OBD-II, то никаких проблем возникнуть не должно.

Если сканер по-прежнему не подключается, значит, как минимум 1 из его узлов поврежден. В связи с этим рекомендуется воздерживаться от использования дешевых копий, которые могут изначально обладать встроенными дефектами. Основной альтернативой ELM327 считаются гаджеты, использующие соединения Wi-Fi и USB. Сканеры Wi-Fi обычно дороже, чем Bluetooth, но их можно использовать с продуктами Apple. Большинство гаджетов USB не предназначены для iOS, но какие-то функции все же поддерживаются.

Настройка подключения к Bluetooth адаптеру ELM327 на Android

Для начала, убедитесь, что у вас есть адаптер OBDII ELM327 с типом подключения Bluetooth.

Вам необходимо вставить его в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.

Шаг №1: Настроить связь с адаптером в системных настройках Bluetooth вашего телефона или планшета. Если вы это уже сделали, либо в системных настройках вашего устройства нет раздела Bluetooth, в котором можно добавить устройство (такое часто встречается на мультимедийных системах) — переходите к шагу №2.

ВНИМАНИЕ! В зависимости от версии Android, шаги, необходимые для связи телефона с адаптером могут различаться!

Откройте системные настройки вашего телефона (настройки Android, не Car Scanner) и перейдите в раздел Bluetooth. Включите Bluetooth.

Вам необходимо добавить новое Bluetooth устройство. В некоторых версиях Android поиск Bluetooth устройств начинается сразу после перехода в раздел Bluetooth и включения Bluetooth, а в других нужно выбрать пункт «Добавить новое устройство» (название также может отличаться).

Подождите немного пока идет обнаружение Bluetooth устройств, находящихся поблизости и найдите в списке обнаруженных устройств ваш адаптер.

Обычно адаптер называется “OBDII”, “obd2” или что-то в этом роде. Если у вас фирменный адаптер, то его название может быть схожим с названием бренда производителя (например «Viecar», «VLink») и т.д.

ВНИМАНИЕ! Адаптер никогда не называется брендом или моделью вашего автомобиля и никогда не называется «MY CAR». Не путайте адаптер с мультимедийной системой вашего автомобиля!

Нажмите на адаптер. Для многих адаптеров требуется ввод ПИН-кода (пароля).

Обычно ПИН-код «0000», «1234», «7890» или «1111», но если эти пароли не подходят, то обратитесь к документации от вашего адаптера или к продавцу.

Шаг №2: Выбор адаптера в Car Scanner.

Откройте Car Scanner и перейдите в настройки (кнопка в виде шестеренки в правом верхнем углу)

Выберите «Подключение»

Выберите тип подключения: Buetooth (не выбирайте Bluetooth LE (4.0) — это совершенно другая технология связи!)

Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth.

Подождите, пока ваш адаптер будет обнаружен.

Нажмите на него.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.

В следующий раз вам нужно лишь убедиться, что вы подключены к Wi-Fi сети адаптера и нажать на кнопку «Подключить».

РУКОВОДСТВО ПО ПРИЛОЖЕНИЮ

OBD II Как настроить сканер ELM327 WiFi OBD II на iPhone

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

  • ФИО и должность
  • Контактная информация
  • , включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Эта информация необходима нам, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Ведение внутреннего учета.
  • Мы можем использовать информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie – это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

ELM327 Конфигурация и использование WIFI

– это наиболее совместимая версия с точки зрения связывания устройств (телефоны, ПК, планшеты и т. Д.). Его можно без проблем использовать как с компьютерами, так и со смартфонами с системой Android или iOS. Вот почему это идеальная версия для всех, кто хочет использовать ее с терминалом Apple, поскольку вам не придется жонглировать, чтобы заставить ее работать.

– Самый большой недостаток для пользователей Apple заключается в том, что им придется покупать в AppStore программу, чтобы использовать ее, в то время как в системах Windows и Android вы можете найти бесплатное программное обеспечение.

– Как и в случае с версией Bluetooth, первым делом необходимо подключить устройство к порту OBD2 автомобиля и убедиться, что на нем горит красный индикатор, указывающий, что он работает, и что он создал Wi-Fi. Fi сеть для подключения нашего компьютера или терминала.

– Теперь приступим к подключению устройства ELM327. Для этого я разделю процесс в соответствии с системой, с которой он будет использоваться.

устройств Android

– В этом случае связывание происходит очень быстро и просто.Это то же самое, что и при подключении к сети Wi-Fi роутера (сети, которая есть у нас дома). Просто введите конфигурацию WI-FI нашего терминала, найдите сети Wi-Fi, если это не происходит автоматически, и подключитесь к сети с пометкой «OBD2», «OBDII», «ELM327» или подобным.

– Обычно нас не спрашивают пароль для подключения. В случае, если это произойдет, это может быть 12345.

– Теперь у нас есть связь, и нам нужно только установить некоторое программное обеспечение, чтобы использовать устройство ELM327.В разделе ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ вы найдете много информации о программном обеспечении для использования этих устройств в системах Android. Я всегда рекомендую приложение Torque PRO, потому что считаю его наиболее полным, интуитивно понятным и простым.

ПК с ОС Windows

– Действия по установлению связи между ПК и OBD2 очень просты. Если наш компьютер не имеет соединения WIFI, мы можем подключить адаптер WIFI USB, чтобы получить его. Они очень экономичны и очень полезны. В KMTienda вы найдете их по очень хорошей цене.

– Просто откройте конфигурацию WIFI в Windows, найдите устройство ELM327, выберите его, и все готово. Если вас попросят ввести ключ, попробуйте 12345. Этот процесс нужно будет выполнить только в первый раз. В следующих случаях связывание будет выполнено автоматически.

– При связывании устройство ELM327 иногда не отображается с обычным именем, например «obd2» или «elm327», и может быть указано как MAC-адрес стиля XX: XX: XX: XX: XX, где X может быть цифры или буквы.

– В разделе ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ вы найдете много информации о программном обеспечении для использования этих устройств в системах Windows.Я всегда рекомендую приложение ScanMaster, потому что считаю его наиболее полным, интуитивно понятным и простым.

– Я укажу шаги, которые нужно выполнить в Windows 10 и в Windows 7:

Windows 10

* Чтобы получить доступ к разделу поиска устройств WIFI в Windows 10, мы должны нажать кнопку «Пуск» в Windows 10 и затем перейти в «Настройки». У нас будет экран с несколькими вариантами на выбор, и в нашем случае мы войдем в «Сети и Интернет».

* Слева у вас есть список с несколькими доступными опциями, и в нашем случае мы выберем так называемый «WI-FI», получив доступ к разделу WI-FI.

* Если он не активирован, мы активируем его, а затем выберем опцию «Показать доступные сети». Откроется окно со всеми сетями WIFI, к которым мы можем подключиться. Выберем соответствующий устройству ELM327 и подключимся к нему.

Windows 7

* Чтобы получить доступ к конфигурации WI-FI в Windows 7, мы должны нажать кнопку «Пуск» и выбрать опцию «Панель управления».

* Попав сюда, в группу «Сети и Интернет», мы выберем опцию «Просмотр статуса и сетевых задач».

* Наконец, мы найдем опцию «Подключиться к сети» и выберем ее. Он автоматически откроет окно со всеми сетями WIFI, к которым мы можем подключиться. Выберем тот, который соответствует устройству ELM327, и подключимся к нему.

Устройства IOS

– Метод подключения WI-FI к ​​устройству ELM327 одинаков для всех iO, но может отличаться от его конфигурации. Поэтому я покажу процесс подключения ELM327 к терминалу с iOs для использования DashCommand.

– Сначала найдите сеть WIFI, созданную устройством ELM327. Как только найдем, мы подключимся к нему. В случае запроса ключа вполне возможно, что это 12345.

– После того, как мы подключились к сети WIFI устройства ELM327, нам нужно отредактировать его, щелкнуть по нему и настроить следующим образом:

  • IP-адрес “СТАТИЧЕСКИЙ”
  • IP-адрес: 192.168.0.11
  • Маска подсети: 255.255.255.0
  • Маршрутизатор: 192.168.0.10 (это значение уже должно быть таким)

– Теперь у нас есть идеальная конфигурация для программы DashCommand и для большинства приложений в среде iOs.Однако это еще не все, потому что для использования DashCommand вполне возможно, что вам придется правильно его настроить. Вы можете узнать, как это сделать, по следующей ссылке: DashCommand

ELM327 Конфигурация и использование BlueTooth

– эту версию можно использовать с компьютерами (с подключением по bluetooth) и с устройствами Android. Как я сказал в других разделах, также может использоваться с устройствами iOs, но связанные с этим сложности и опасность заставляют нас рассматривать версию WIFI в качестве гораздо лучшего варианта.

– Итак, мы сосредоточимся на этих 2. Конечно, в первую очередь, мы должны подключить устройство к порту OBD2 автомобиля и убедиться, что на нем горит красный индикатор, указывающий, что оно работает и доступно. для поиска по bluetooth.

устройств Android

– использовать ELM327 Bluetooth в среде Android очень просто. Нам нужно будет только получить доступ к меню конфигурации bluetooth терминала и активировать bluetooth, если он еще не активирован.Когда терминал ищет соседние устройства, появится OBD2 ELM327, мы выберем его, он попросит ключ (обычно: 1234) и готово. Связывание уже выполнено.

– Теперь нам нужно только установить некоторое программное обеспечение, чтобы использовать устройство ELM327. В разделе ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ вы найдете много информации о программном обеспечении для использования этих устройств в системах Android. Я всегда рекомендую приложение Torque PRO, потому что считаю его наиболее полным, интуитивно понятным и простым.

Windows ПК

– Действия по установлению связи между ПК и OBD2 очень просты. Если наш компьютер не имеет соединения Bluetooth, мы можем подключить адаптер Bluetooth USB, чтобы получить его. Они очень экономичны и очень полезны. В KMTienda вы найдете их по очень хорошей цене.

– Просто откройте конфигурацию Bluetooth в Windows, найдите устройство ELM327, выберите его, и все готово. Этот процесс нужно будет проделать только в первый раз. В следующих случаях связывание будет выполнено автоматически.

– обычно ключ для ссылки: 1234, 6789 или любая из 4 цифр.Продавец устройства должен предоставить его вам.

– При связывании устройство ELM327 иногда не отображается с обычным именем, например «obd2» или «elm327», и может быть указано как MAC-адрес стиля XX: XX: XX: XX: XX, где X может быть цифры или буквы.

– В разделе ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ вы найдете много информации о программном обеспечении для использования этих устройств в системах Windows. Я всегда рекомендую приложение ScanMaster, потому что считаю его наиболее полным, интуитивно понятным и простым.

– Я укажу шаги, которые нужно выполнить в Windows 10 и в Windows 7:

Windows 10

* Чтобы получить доступ к разделу настройки устройств Bluetooth в Windows 10, мы должны нажать кнопку «Пуск» в Windows 10, а затем перейти в «Настройки». У нас будет экран с несколькими вариантами на выбор, и в нашем случае мы введем «Устройства».

* Слева у вас есть список с несколькими доступными опциями, и в нашем случае мы выберем третий, названный «Bluetooth», и сразу же перейдем к разделу Bluetooth.Устройство автоматически ищет устройства, для которых включена эта система подключения. Как только появится OBD2, выберите его и выполните указанные выше действия.

Windows 7

* Чтобы получить доступ к конфигурации Bluetooth в Windows 7, мы должны нажать кнопку «Пуск» и выбрать опцию «Панель управления».

* Оказавшись здесь, в группе «Оборудование и звук», мы выберем опцию «Устройства и принтеры».

* Наконец, мы выберем «Добавить устройство Bluetooth», и мы откроем окно, в котором компьютер будет автоматически искать устройства Bluetooth поблизости.Как только появится OBD2, выберите его и выполните указанные выше действия.

Как настроить ELM327 на WinXP

На этой странице есть предлагаемые процедуры настройки устройства ELM327 на WinXP (вместе с небольшой информацией о настройке ELM327 на других операционные системы). Это также связано с тем, что я сделал с восстановиться после неудачной первоначальной настройки и что я сделал несколько месяцев спустя, чтобы обновите драйверы CP210x VCP для Windows с версии v6.5.3 до v6.6.1. Наконец, короткое Резюме включено. Резюме можно использовать как общее план действий.

Важное примечание № 1:
Некоторые из внешних ссылок, представленных здесь, могут быть весьма полезными. для настройки ELM327 для других операционных систем, кроме WinXP. Эти страницы с внешними ссылками могут также иметь дело с настройкой других Устройства ELM327 – например, устройства Bluetooth ELM327 или устройства Wi-Fi ELM327 – вместо USB-кабеля ELM327 на базе микросхемы Silicon Labs CP210x (и USB-кабель на базе микросхемы FTDI), на который в первую очередь ориентирована данная страница на.

Важное примечание № 2:
Инструменты Bluetooth ELM327 обычно проще всего настроить, поскольку в операционных системах драйверы Bluetooth обычно встроены операционная система. В таких ситуациях драйверы * не * должны загружаться / устанавливаться. Вместо этого вам просто нужно связать устройство ELM327 с вашим операционная система хоста. Если у вас есть устройство Bluetooth ELM327, Я бы посоветовал поискать Bluetooth на этой странице, обращая внимание на то, что там написано. там, а затем игнорируя оставшуюся часть этой страницы.

Важное примечание № 3:
Эта страница посвящена предоставлению достаточного количества деталей получать базовые AT-команды ELM327 и выдавать ответы , , то есть, чтобы ваша ELM327 была настроена достаточно хорошо, чтобы он мог взаимодействовать с главный компьютер .

Эта страница * не * * связана с предоставлением деталей для получения ваше устройство ELM327 связывается с вашим автомобилем . Это правда, что эта страница содержит очень мало информации о Программное обеспечение для диагностики выбросов OBDII – OBDwiz, TouchScan, крутящий момент и т. Д. – который работает на главном компьютере и может использовать ELM327 для связи с автомобилем и выполнить диагностику выбросов OBDII. Но это , а не , в центре внимания этой страницы. И на этой странице абсолютно нет подробной информации чтобы устройство ELM327 разговаривало с ЭБУ автомобиля используя собственный протокол производителя.

Если у вас Volvo 850 / S70 / V70 1996-1998 годов и т. Д. , и если у вас уже есть настройка ELM327 достаточно хорошо, чтобы она реагировала “OK” и другие соответствующие ответы на AT-команды ELM327, и ваша цель – заставить ELM327 использовать протокол KWPD3B0 (чтобы поговорить с приборной панелью Volvo 850 / S70 / V70 COMBI ’96-98 гг., SRS, ABS, AW 50-42, Motronic 4.4, MSA 15.7, иммобилайзер и т. Д.), тогда вашим следующим лучшим местом для изучения, вероятно, будет ELM327 считывает пробег Volvo 850 и SVC70, начиная с Некоторые предполагаемые устройства ELM327 не поддерживают связь KWPD3B0 предупреждение на этой странице.

Для всех остальных автомобилей (кроме Volvo 850 / S70 / V70 / C70 / XC70 ’96-98), вам придется искать в другом месте в сети чтобы узнать, как использовать ELM327 для связи с вашим автомобилем.

Повторить: Эта страница в первую очередь касается получение разговора ELM327 с главным компьютером, не машина.

Предложения по настройке ELM327


Когда прибудет ваш ELM327, просмотрите все прилагаемые инструкции. изготовителем или продавцом, но вместо этого рассмотрите возможность использования исключительно хорошо написанные инструкции по тотальнойкардиагностики.ком:

Как установить кабель USB ELM327 на Windows и программное обеспечение OBD2

статья

, которая позволяет избежать слишком раннего подключения кабеля и имеет несколько очень тщательных шагов по устранению неполадок для диагностики, вероятно, 99% проблемных случаев.

Эта страница totalcardiagnostics.com предназначена для обработки многих различные типы устройств, совместимых с ELM327. Страница улучшилась много за последние несколько лет, и он все еще поддерживается хорошо.Престижность, totalcardiagnostics.com !!!

Следовательно, по состоянию на 10 мая 2017 г. страница elm327_setup_on_winxp.html, Я перестану проверять пакеты драйверов на Страница totalcardiagnostics.com. Я оставлю это тебе.

Следующие предостережения и предложения по незначительным изменениям в Статья totalcardiagnostics.com по-прежнему будет здесь. Но имейте в виду: следующие предостережения и предложения может быть устаревшим (и поэтому сбивать с толку).

* ШАГ 1. Загрузите и установите последние файлы драйверов для ELM-327.

  - Обычно я предлагаю загрузить «Пакет драйверов 1».
    (CP210x_VCP_Win *. *) Непосредственно из Silicon Labs по адресу:

        Драйверы VCP моста USB для UART CP210x

    поскольку на этой странице Silicon Labs есть ссылки, по которым можно перейти для загрузки
    последние версии драйверов Windows для Win 7/8 / 8.1 и Win10,  и
    у него есть ссылка на страницу, где вы (возможно) все еще можете найти драйвер WinXP,
    если нужно.Также на странице Silicon Labs есть ссылки на драйверы для других операционных систем.
    (как Mac и Linux)!

    ************************************************* *************************
    ***** Следующие 2 абзаца содержат СТАРУЮ ИНФОРМАЦИЮ ********************
    ************************************************* *************************

    Еще 22 февраля 2014 г. ссылка totalcardiagnostics.com для
    CP210x_VCP_Win_XP_S2K3_Vista_7.exe  был  по-прежнему OK ссылка, так как он указывал
    точно так же v6.5.3, как тот, который я скачал 14 июля 2012 г.
    с silabs.com, но этот драйвер v6.5.3 - , а не , последний для Windows.

    Еще 19 февраля 2016 г.
    последняя загрузка драйвера Silicon Labs для WinXP / 2003 / Vista / 7/8 / 8.1 была
    назвал "CP210x_VCP_Windows.zip", исправил несколько ошибок, работал с Win8.1,
    был пронумерован v6.6.1 (или выше), был датирован 2013-10-24 (или позже), но он
    требуется удаление предыдущего драйвера Silicon Labs CP210x VCP для Windows,
    разархивировать.zip последней версии драйвера, запустив соответствующий
    Установщик CP210xVCPInstaller_x86.exe или CP210xVCPInstaller_x64.exe
    для вашей машины. ПРИМЕЧАНИЕ: драйверы не будут установлены полностью.
    для последнего распространения CP210x_VCP_Windows.zip до  после
    ELM327 подключается к USB-порту (позднее). Увидеть
    Обновление драйвера CP210x VCP для Windows с v6.5.3 до v6.6.1, раздел ниже
    для примера обновления с версии до v6.5.x (или ранее) CP210x VCP Windows
    драйверы до версии 6.6.1 (или более поздней).

    ************************************************* *************************
    ***** 2 приведенных выше абзаца могут содержать СТАРУЮ ИНФОРМАЦИЮ ******************
    ************************************************* *************************

    Обратите внимание, что (где-то между 19 февраля 2016 г. и 10 мая 2017 г.) Silicon Labs
    (немного) изменил имена драйверов. Так что вам придется адаптировать примеры
    на этой странице, чтобы учесть новое именование.- Мне не понадобился "Driver Pack 2". Я думаю, что драйвер Prolific
    предназначен для тех, у кого есть устройство ELM327 с разъемом DB9, или, может быть,
    DB9 к разъему USB. В любом случае я никогда не скачивал этот драйвер.

  - Что касается драйверов FTDI VCP, представленных в пакете драйверов 3, эти драйверы
    необходимы, если ваш ELM327 не подключен к микросхеме Silicon Labs,
    но вместо этого подключается к микросхеме FTDI.

    Я добился успеха с v2.24.08, v2.08.30 и v2.10.00 на WinXP и с
    v2.12.18 на Win7.

    Версии v2.08.24 и v2.12.18 все еще доступны на сайте FTDI:

        www.ftdichip.com/Drivers/CDM/CDM 2.08.24 WHQL Certified.zip
        www.ftdichip.com/Drivers/CDM/CDM v2.12.18 WHQL Certified.zip

    Версия v2.10.00 доступна на странице totalcardiagnostics.com как
    «Пакет драйверов 3».

    Я предполагаю, что версии до v2.12.18 по-прежнему будут работать на WinXP.
    (даже если он не сертифицирован WHQL для WinXP).И я предполагаю, что последняя версия (v2.12.28 или выше) работает на
    Win7 / Win8.1 / Win10.

    Для Mac, Linux, Android и более старых или менее распространенных систем Windows попробуйте
    эти высококачественные ссылки FTDI:

        www.ftdichip.com/FTDrivers.htm
        www.ftdichip.com/Drivers/VCP.htm
        www.ftdichip.com/Drivers/D2XX.htm

  - Мне не понадобился "Driver Pack 4", так как ни один из моих ELM327-совместимых
    устройства построены на базе микросхемы Ch440.- Дело здесь в том, чтобы загрузить драйвер для конкретной микросхемы, с которой взаимодействует
    к вашему ELM327. Это может быть даже не Silicon Labs или FTDI. Например,
    для устройства ELM327 RS232 это может быть микросхема Analog Devices ADM232A
    (www.analog.com) или один из чипов Maxim MAX232 (www.maximintegrated.com).
    Для случаев без USB вы можете найти другую хорошую справочную страницу
    в сети, поискав что-то вроде: "Как настроить bluetooth ELM327"
    или «Настройка ELM327 RS232».* Раздел «Как сканировать / диагностировать любой автомобиль с помощью программного обеспечения OBD2» и
  Раздел «Бесплатное программное обеспечение для проверки работы ELM327 с Windows и автомобилем».

    Две программы, ссылки на которые приведены в этих разделах, предназначены для
    Диагностика выбросов OBDII. Для европейских автомобилей выпуска до 2000 года или около того:
    эти две программы диагностики выбросов OBDII могут быть бесполезны, так как
    Стандарт EOBD еще не применялся. Для тех европейских автомобилей - и даже
    для автомобилей США 1996+ (и некоторых автомобилей США 1995 года), что  действительно  имели OBDII
    обязательный - можно выполнить следующую первоначальную ручную проверку ELM327
    чтобы убедиться, что он настроен правильно, даже до того, как ELM327 физически
    подключен к диагностическому порту OBDII (например, DLC / female J1962).С помощью эмулятора терминала, например:

        бесплатный ScanTool.net STNterm (для WinXP / Win7 / Win10),
        бесплатное приложение OBD Now Terminal (для Android),
        бесплатное приложение Bluetooth USB WIFI Terminal (для Android),
        Приложение xiaotec «850 OBD-II» за 1,99 доллара США (для Android),
        Realterm (для Windows),
        Гипертерминал (для Windows),
        PuTTY (для Linux / Windows / ??),
        cKermit (для Linux / Windows / ??),

    или, может быть, один из других эмуляторов терминала, упомянутых в
    Советы по выбору программного обеспечения от Elm Electronics:

    - Выполните следующие 4 команды: ATZ, ATL1, ATE1 и ATI в указанном порядке.- Не удивляйтесь, если ATL1 перезапишет ATZ и его ответ.

    - Убедитесь, что команда ATE1 отвечает OK.

      * Если ваше программное обеспечение эмулятора терминала лучше работает с ATE0,
        тогда используйте это вместо этого.

    - Убедитесь, что команда ATI отвечает "ELM327 v1.2" или, что лучше,
      более высокая версия. Любая версия до v1.2, вероятно, слишком стара, чтобы ее можно было использовать.
      много пользы.

    Если вы видите что-то похожее на следующий вывод для ATE1 и
    ATI, то у вас есть (надеюсь) ELM327 (совместимое) устройство
    разговаривать с вашим ноутбуком, планшетом, смартфоном и т. д .:

> ATE1
Ok

> ATI
ELM327 v1.3


Мои настройки порта на вкладке «Настройки порта» Окно «Silicon Labs CP210x USB to UART Bridge (COM7) Properties» – доступно в диспетчере устройств:

  • нажмите “Порты (COM и LPT)”,
  • убедитесь, что кабель ELM327 подключен,
  • щелкните правой кнопкой мыши устройство, которое появляется при подключении ELM327 –

скажем:

  • Бит в секунду: 38400
  • Биты данных: 8
  • Четность: Нет
  • Стоп-биты: 1
  • Контроль потока: Нет

Кажется, я помню, что использовал свой кабель ELM327 на обеих скоростях, поэтому я выбрал более быстрый – чтобы уменьшить вероятность перерасхода где соединение ISO9141-2 автомобиля (на 10400 бод) производит слишком много для ELM327 (9600 бод), чтобы перекачать его на мой ноутбук.На скорости 38400 бод, не должно быть никаких перерасходов из-за подключения ELM327 к ноутбуку.

При нажатии «Дополнительно» на вкладке «Настройка порта», Откроется окно «Дополнительные настройки для COMxx». На нем было видно:

  • Нажата кнопка «Использовать буферы FIFO …».
  • Буфер приема и буфер передачи установлены на высокий уровень.

Примечание:
Я обнаружил страница общей кардиодиагностики при просмотре некоторых Инфо ООО “Интерфуз” ELM327.ООО «Интерфуз» являлось дистрибьютором мой ELM327 v1.5 клон USB-кабеля.

Восстановление после ошибок установки


Запись в этом разделе о моей первоначальной загрузке и установке Драйверы Silicon Labs CP210x USB to UART Bridge VCP v6.5.3 на 2012-07-14 был удален (по состоянию на 11 мая 2020 г.), поскольку: а) его старая ссылка на драйвер Silicon Labs больше не применима, и б) в настоящее время этот раздел, вероятно, является ненужным беспорядком для большинства людей, все же c) что история все еще может быть получена на ее 2019-03-16 архив в Internet Archive Wayback Machine.

Обновление драйвера CP210x VCP для Windows с v6.5.3 до v6.6.1


Запись этого раздела о моем обновлении от 22 февраля 2014 г. Драйвер CP210x VCP v6.5.3 до его обновленной (на основе DPInst) версии v6.6.1 был удален (по состоянию на 11 мая 2020 г.), поскольку: а) его старая ссылка на драйвер Silicon Labs больше не применима, все же б) что история все еще может быть получена на ее 2019-03-16 архив на Wayback Machine.

Сводка


Установите драйверы перед подключением ELM327.

Прочтите все инструкции, прилагаемые к устройству.

Проконсультируйтесь на любом форуме, доступном у дистрибьютора вашего устройства ELM327.

Проконсультируйтесь с любыми форумами, доступными в драйвере вашего устройства ELM327. производитель.

Если у вашего автомобиля , а не , легально имеют диагностику выбросов OBDII обязательный (например, для европейских автомобилей до 2000 года), затем проверьте, выдав ATZ, ATL1, ATE1 или ATE0, и ATI через эмулятор терминала (например, STNterm, OBD Now Terminal, Терминал Bluetooth USB WIFI, xiaotec “850 OBD-II”, Гипертерминал, Realterm, PuTTY, cKermit, так далее).

Если ваш автомобиль имел диагностику выбросов OBDII, установленную законом (например, для автомобилей США 1996+), затем проверьте с помощью OBDwiz, TouchScan, Torque, или другое программное обеспечение диагностики выбросов OBDII.

При необходимости восстановите.

См. Множество ссылок в Интернете, чтобы получить ELM327 (и Кабели OBDII в целом), работающие с вашей операционной системой.

Будьте терпеливы.

Надеюсь, эта страница избавит вас от головной боли.

Напоминание владельцам Volvo 850 / S70 / V70 / C70 / XC70 1996-1998 гг .:
Если ваш ELM327 обменивается данными с вашим хост-компьютером и / или у него достаточно связи с вашей машиной, чтобы он мог выполнять некоторые базовые Диагностика выбросов OBDII, и вы готовы получить ELM327 обменивается данными по специальному протоколу Volvo KWPD3B0 что панель приборов, SRS, ABS, AW 50-42, Motronic 4.4, MSA 15.7, иммобилайзер и т. Д. Использование, тогда вашим следующим лучшим местом для изучения, вероятно, будет ELM327 считывает пробег Volvo 850 и SVC70, начиная с Некоторые предполагаемые устройства ELM327 не поддерживают связь KWPD3B0 предупреждение на этой странице.

ELM327 Bluetooth Pin / Key Code – Информация и инструкции [Руководство]

Вы когда-нибудь пытались включить двигатель своего автомобиля, но в результате обнаружили загадочную лампочку «проверьте двигатель»?

Вашим первым инстинктом будет попытка подключить ECU (блок управления двигателем), только чтобы он вышел из строя – и в руководстве вам будет предложено взять автомобиль для обслуживания.Нет, это не самое обнадеживающее заявление, которое вы когда-либо видели.

Возникает вопрос, как вы можете начать считывать коды неисправностей с вашего двигателя, не тратя деньги на то, чтобы взять его на обслуживание и попросить кого-то сделать это за вас. Вот где появляется пин-код Bluetooth ELM327, поэтому читайте дальше, чтобы узнать о нем больше.

Несколько замечаний

Когда вы ищете отличный адаптер для своей автомобильной системы, эта информация может вас запутать.Однако, обладая достаточными знаниями о том, как работает ваша автомобильная система, вы сможете избежать дорогостоящих ошибок.

Автомобиль должен зарегистрироваться и информировать вас о любых проблемах в системе, и это делается через бортовую диагностику или бортовую диагностику. Эти проблемы могут включать тяжелые выбросы, низкое потребление топлива и низкую экономичность.

Впервые представленный в 1987 году как OBD-I, он был предназначен для стандартизации диагностики автомобилей. OBD-II появился после 1996 года.

OBD-II использует сложную систему для подключения широкого диапазона систем в вашем двигателе и работает в среднем со скоростью 500 кбит / с.Благодаря этому он может получить доступ к широкому спектру информации, такой как температура масла, скорость автомобиля и обороты двигателя, а также многое другое.

Если у любого из них есть проблемы, он отправит вам предупреждение с помощью светового индикатора «Проверьте двигатель». Профессиональный механик будет использовать портативный сканер, чтобы определить причину проблемы, но вы тоже можете это сделать.

Что такое код Bluetooth ELM327?

Это метод упрощения сканирования системы OBD-II (бортовая диагностика II), легкого отслеживания любых проблем и считывания PID, а также других кодов.Вам не нужно оплачивать дорогостоящие расходы, когда вы берете свой автомобиль на обслуживание, так как этот метод оказывается полезным для этой цели, а также если вы являетесь экспертом, у которого на данный момент нет специальных инструментов для сканирования.

Несмотря на то, что это полезно для решения ваших проблем, есть кое-что, что вам следует знать о системе, прежде чем покупать ее.

Если вы хотите глубже изучить этот сканер, вы можете проверить его на Amazon здесь: ELM327 WIFI Wireless

Есть вопросы, которые следует отметить?

Их немного, но важно отметить, что некоторые из дешевых, скорее всего, имеют неавторизованные клоны микроконтроллера ELM327.Иногда они могут иметь необъяснимое поведение и приводить к тому, что вся система перестает работать с определенными устройствами.

Устройства, на которые это больше всего влияет, – это устройства iOS, поэтому, если оно у вас есть, важно выбрать правильное устройство для работы.

Как насчет совместимого оборудования?

Любой сканирующий инструмент, оснащенный микросхемами Bluetooth и контроллером ELM327, будет иметь широкий спектр устройств, с которыми он может удобно сопрягаться. Однако есть ограничения, как и во всем остальном.

Устройства, которые вы можете использовать, включают ноутбуки, смартфоны и планшеты. Телефон – лучший способ использовать преимущества подключения, однако он может не работать с продуктами Apple, такими как iPad, iPhone и iPod Touch, из-за того, как Apple в целом обрабатывает Bluetooth.

Если вы являетесь пользователем Apple, вам лучше использовать сканеры Wi-Fi ELM327 и USB-соединения.

Кроме того, если у вас есть одно устройство, которое может действовать как считыватель и адаптер, это еще лучший вариант.

Можете ли вы сказать, совместим ли ваш автомобиль с системой?

Если ваш автомобиль производился после 1996 года, то, скорее всего, ответ на вопрос положительный. Если вы не уверены, где находится сам порт, то можете проверить через Google, указав модель автомобиля, его марку и год выпуска.

Как подключить устройство к системе

Обычно легко подключить ваше устройство к системе ELM327, если, конечно, у вас нет устройства Apple.Говоря об основных шагах, вы можете:

  • Подключите устройство Bluetooth к порту OBD-II
  • Разрешите устройству сканировать возможные соединения (как и для обычного соединения Bluetooth)
  • Выберите инструмент сканирования (ELM327)
  • Введите код пары

Во многих случаях при покупке сканера bluetooth вы получите некоторую документацию, содержащую код сопряжения, а также любые другие уникальные направления, которые отличаются от нормы.Однако, если у вас нет доступа к документации, есть несколько полезных кодов, а именно:

Пин-коды:

  1. 0000
  2. 9999
  3. 1234
  4. 6789

Если они не работают, попробуйте другие последовательности из четырех чисел (последовательный порядок).

Что делать, если он не работает полностью?

Если вы попробовали все это, и устройству не удается выполнить сопряжение с системой, это может быть вызвано несколькими причинами.В этом случае попробуйте следующие решения:

  • Попробуйте альтернативные коды сопряжения
  • Попытайтесь сопоставить сканер с другим устройством и посмотреть, работает ли оно. Это связано с тем, что у некоторых микроконтроллеров низкого качества возникают проблемы с подключением к некоторым устройствам.

Одна из причин, по которой может произойти сбой, связана с ограниченными временными рамками. Bluetooth может обнаруживать устройства, но когда вы попробуете его снова, вы заметите, что устройство не обнаруживается. Подумайте о том, чтобы выполнить сопряжение в течение минуты после подключения сканера к порту OBD-II, и, скорее всего, проблем с подключением не возникнет.

Если у вас есть устройство Android, вы можете использовать систему вместе с приложениями в магазине Google Play, такими как Torque Pro. Преимущество этих приложений в том, что они позволяют отслеживать изменения в двигателе в режиме реального времени, даже когда автомобиль работает, и вы также можете легко считывать ожидающие или зарегистрированные коды неисправностей.

Последние мысли

Хотя процесс интерпретации и чтения кодов отлично подходит для диагностики проблем с двигателем, вы должны быть осторожны с проблемами, которые вы предпочитаете не замечать – не идите на компромисс в отношении безопасности, игнорируя серьезные проблемы.

Как подключить сканер ELM327 Bluetooth OBD2 к Windows

ШАГ 1: Найдите диагностический разъем вашего автомобиля.

16-контактный диагностический разъем (DLC) должен быть расположен в

пассажира или водителя.

отсек, под рулем.

ШАГ 2: Включите зажигание автомобиля, а затем подключите Bluetooth-сканер ELM327 к автомобилю

Порт

Сначала включите зажигание автомобиля (на одно положение перед запуском двигателя). Затем подключите Bluetooth-сканер ELM327 к разъему автомобиля.

ШАГ 3: Добавьте сканер Bluetooth ELM327

ПРИМЕЧАНИЕ. У вас есть всего 60 секунд для сопряжения сканера Bluetooth с момента подключения

.

в машину – ко времени ввода кода сопряжения. Если проходит более 60 секунд – то

Код сопряжения будет отклонен, и вам придется отключить сканер и повторить попытку. Итак,

окно ваших устройств Bluetooth откроется, так что вы можете сразу подключиться, как только увидите

Появляется ELM327 / OBDII / Unknown Device.

1. Дважды щелкните значок на панели задач.

2. Появится окно «Устройства Bluetooth»:

Щелкните «Добавить».

3. * Эта часть относится только к Windows XP.

Появится «Мастер добавления устройства Bluetooth»:

Установите флажок «Мое устройство настроено и готово к обнаружению», затем нажмите кнопку «Далее».

4. Мастер выполнит поиск и отобразит устройства Bluetooth в радиусе действия:

.

Нажмите «CAN OBDII» (также может отображаться как «CBT»).Затем нажмите «Далее».

Вам будет предложено ввести пароль:

.

Windows XP:

Выберите «Использовать ключ доступа, указанный в документации».

Windows Vista / 7/8:

Выберите «Введите код сопряжения устройства»

Введите: 1234

Затем нажмите «Далее».

Если 1234 не работает, попробуйте «5678» или «0000».

6. Мастер подключится к диагностическому прибору:

* Эта часть применима только к Windows XP.

После настройки мастер отобразит номера COM-портов:

.

Запишите номер исходящего COM-порта. Он понадобится вам позже для настройки

.

программное обеспечение для диагностики.

8. Готово! Теперь вы можете успешно использовать любую программу диагностики OBD2! И он должен читать ваши автомобили

данные.

Устранение проблем с подключением к Windows:

1. Если у программного обеспечения OBD возникают проблемы с подключением к вашему автомобилю, установите скорость соединения: 38400 или 9600.

2. При использовании некоторого программного обеспечения OBD-II вам необходимо знать номер COM-порта вашего

.

ELM327 Bluetooth-сканер. Вы можете найти это в диспетчере устройств в разделе «Порты

».

(COM & LPT) “.

Windows XP:

Панель управления »Система» Вкладка «Оборудование» »Диспетчер устройств» Порты (COM и LPT)

Windows Vista / 7/8:

Панель управления »Система» Диспетчер устройств »Порты (COM и LPT)

ELM-USB OBD2 Описание команд интерфейса

Команды идентификации

ATI (идентификация устройства)

Возвращает фиксированную идентификацию устройства
Пример

> ATI ELM327 / ELM-USB v1.0 (c) SECONS Ltd.

Примечание. Идентификация начинается с «ELM32» для обеспечения совместимости с устаревшими приложениями.

AT / N

Получить уникальный серийный номер интерфейса ELM-USB (специфичный для ELM-USB, не входит в набор команд ELM32x).
Пример

> В / Н ххххх

Команды управления ELM-USB

ATZ (сброс)

Выполняет сброс устройства и возвращает идентификацию ELM-USB
Пример

> АТЗ ELM327 / ELM-USB v1.0 (c) SECONS Ltd.

ATWS (теплый старт)

Выполняет “мягкий” сброс и возвращает идентификацию ELM-USB.
Пример

> ATWS ELM327 / ELM-USB v1.0 (c) SECONS Ltd.

ATPC (Протокол закрытия)

Завершает текущий сеанс диагностики.
Пример

> ATPC Ok

Команды установки связи

ATD (установить значения по умолчанию)

ATLn (включение / выключение перевода строки)

Использование: ATLn , где n равно 0 или 1.

ATEn (включение / выключение эха)

Использование: ATEn , где n равно 0 или 1.

ATHn

Установите параметр “отображать заголовки”.

Использование: ATHn , где n равно 0 или 1.

Пример вывода данных с отключенными заголовками дисплея

> ath0 Ok > 0100 41 00 BF DF B9 91

Пример вывода данных с включенными заголовками дисплея

> ath2 ОТ > 0100 41 6B 10 41 00 BF DF B9 91 78

Команды протокола

ATST (установить тайм-аут)

Устанавливает тайм-аут протокола.

ATSP

Использование: ATSPn , где n от 0 до 9.

Установите желаемый протокол связи.

0 Автоматическое обнаружение протокола
1 SAE J1850 PWM (41,6 кбод)
2 SAE J1850 VPW (10,4 кбод) 249
3 5 бод инициализации, 10,4 кбод)
4 ISO 14230-4 KWP (5 бод инициализации, 10,4 кбод)
5 ISO 14230-4 KWP (быстрая инициализация, 10.4 кбод)
6 ISO 15765-4 CAN (идентификатор 11 бит, 500 кбод)
7 ISO 15765-4 CAN (идентификатор 29 бит, 500 кбод)
8 ISO 15765-4 CAN (11-битный идентификатор, 250 кбод) – используется в основном на грузовых автомобилях и Volvo
9 ISO 15765-4 CAN (29-битный идентификатор, 250 кбод) – используется в основном на грузовых автомобилях и Volvo
Пример команды для J1850 VPW

> AT SP 2 Ok

ATTP (попробуйте протокол)

Использование: ATTPn , где n от 0 до 9.

Пытается установить соединение с выбранным протоколом (номера протоколов такие же, как в ATSP).

Пример команды для J1850 PWM

> ATTP1 Ok > 0100 41 00 BF DF B9 91

Пример вывода данных при выбранном неверном протоколе

> ATTP5 Ok > 0100 ЗАНЯТО

ATDP (протокол отображения)

Использование: ATDP .

Возвращает используемый в настоящее время диагностический протокол («АВТО, протокол», если установлено автоматическое определение).

> ATDP АВТО, SAE J1850 ШИМ

ATBD

Выполняет дамп буфера протокола OBD-II.Не использовать приложениями.

Команды данных

Связь устанавливается автоматически при подаче этой команды.

> 0100 41 00 BF DF B9 91

Пример вывода данных без подключенного ЭБУ

> 0100 НЕВОЗМОЖНО ПОДКЛЮЧИТЬСЯ

Примечание: попробуйте установить ATSP0 (автоматическое определение протокола), если вы получите эту ошибку. .

Добавить комментарий

Ваш адрес email не будет опубликован.
