Как прочитать АБС через ЕЛМ 327 и другой сканер для диагностики авто

Как прочитать АБС через ЕЛМ 327? Подключите сканер в специальный диагностический разъем, включите зажигание и установите связь с телефоном по Bluetooth. Запустите на мобильном устройстве приложение для диагностики и найдите в списке моделей свой автомобиль. Подключайтесь и выбирайте те критерии, которые хотите проверить. Не забывайте производить сброс ошибок для того, чтобы получить представление о реальной картине. Подробнее, как прочитать неисправности на автомобиле через ЕЛМ 327, расскажем дальше.

Что такое ЕЛМ 327?

В настоящее время у автолюбителей популярна самодиагностика компьютерных систем, так как поездка к официальному дилеру обычно сопровождается значительными материальными и временными затратами. И тут как раз и может пригодиться знание, как прочитать АБС через ЕЛМ 327.

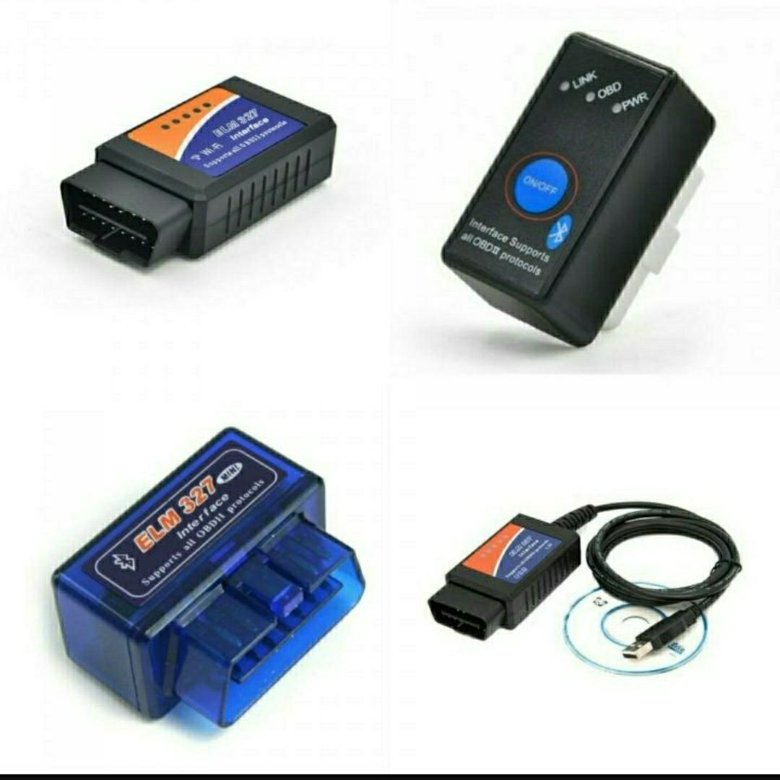

Что собой представляет сканер для АБС автомобиля диагностики ЕЛМ 327? Он представляет собой диагностическую колодку, которая вставляется в диагностический разъём автомобиля.

Далее посредством соединения с приёмником осуществляется вывод результатов диагностики на экран. В качестве приёмника может использовать смартфон Андроид или Айфон. В качестве беспроводной связи используется WiFi или Bluetooth, либо проводная посредством Usb. О работе ЕЛМ 327 следует обязательно знать следующие вещи:

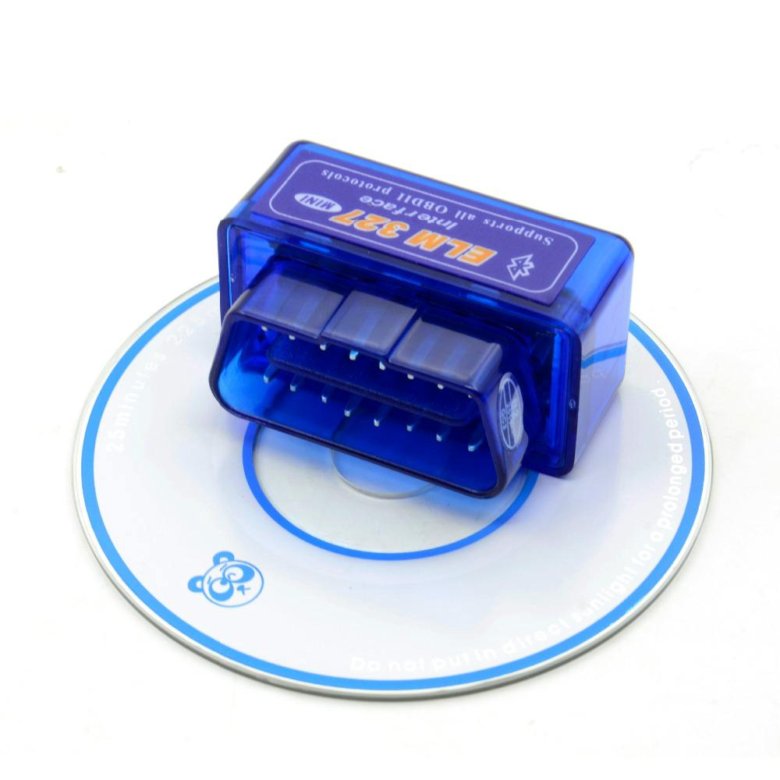

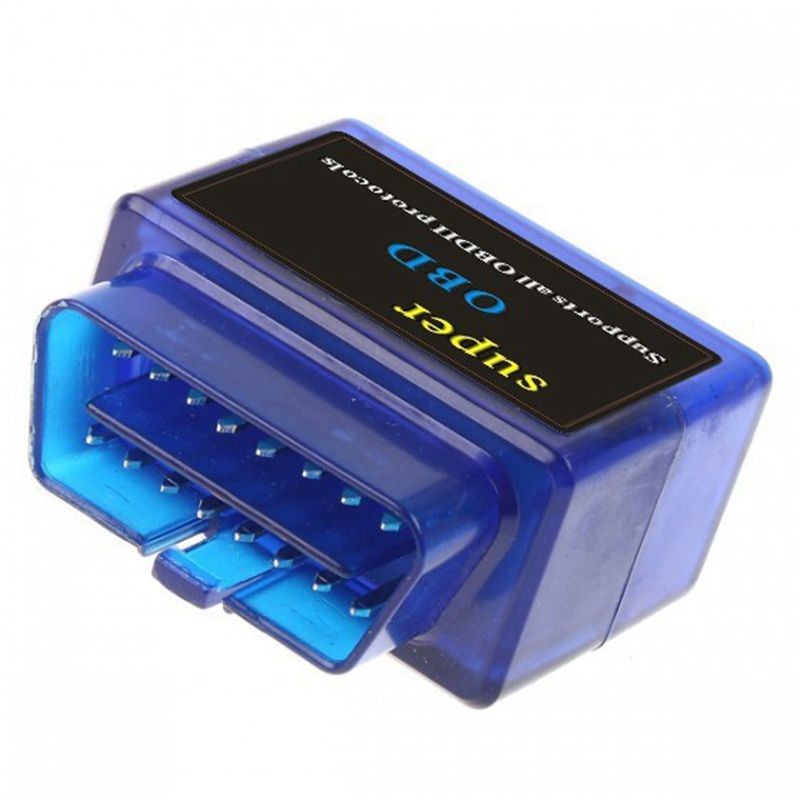

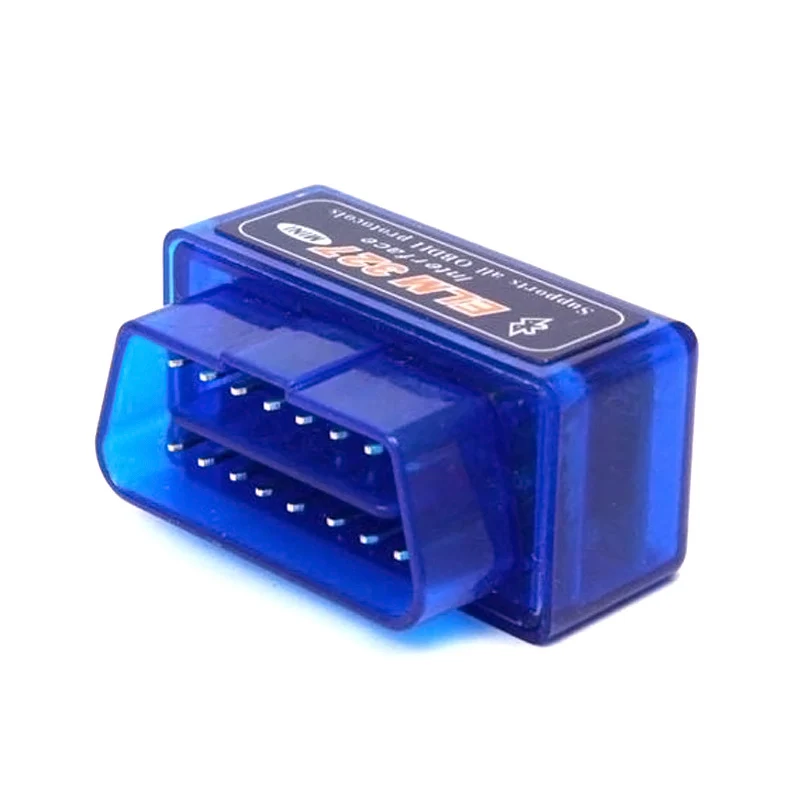

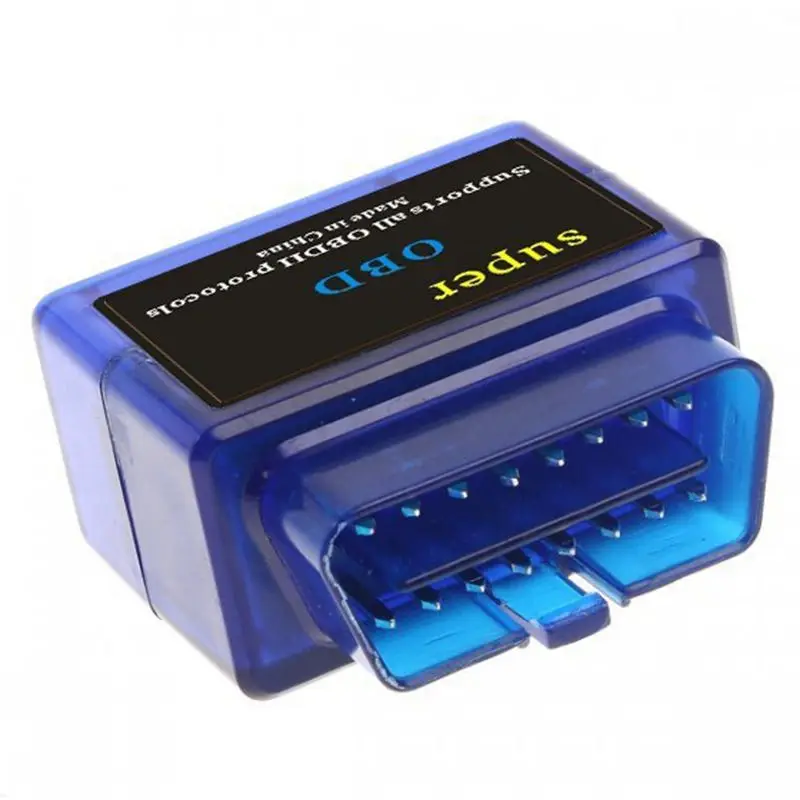

Сканер elm 327, который «общается» только по Bluetooth, может быть использован только с платформой Андроид.

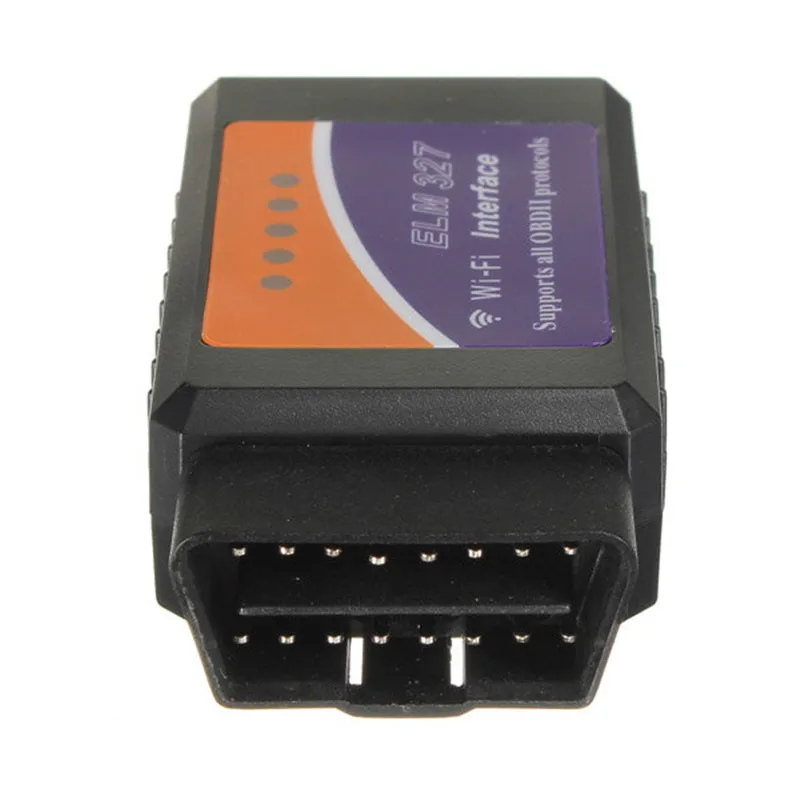

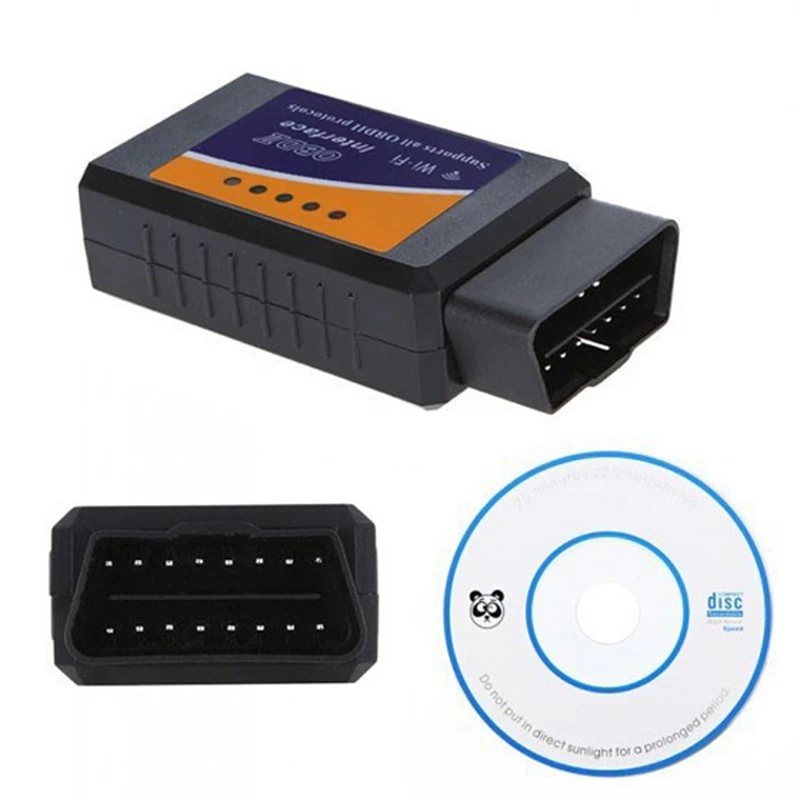

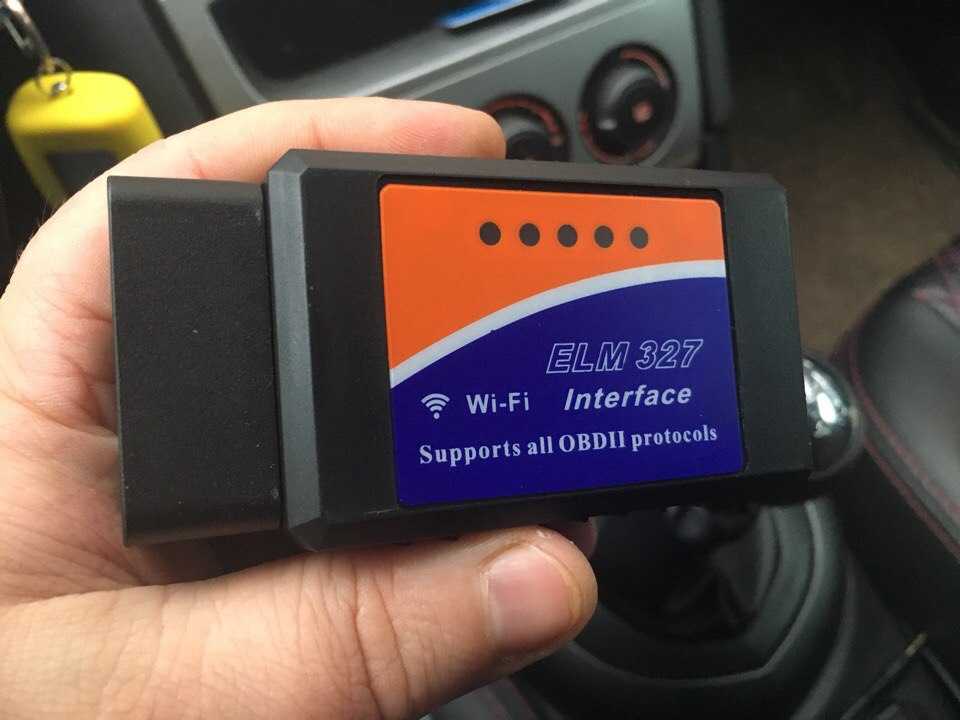

Версии с WiFi связью связываются со всеми гаджетами (в том числе и Айфонами).

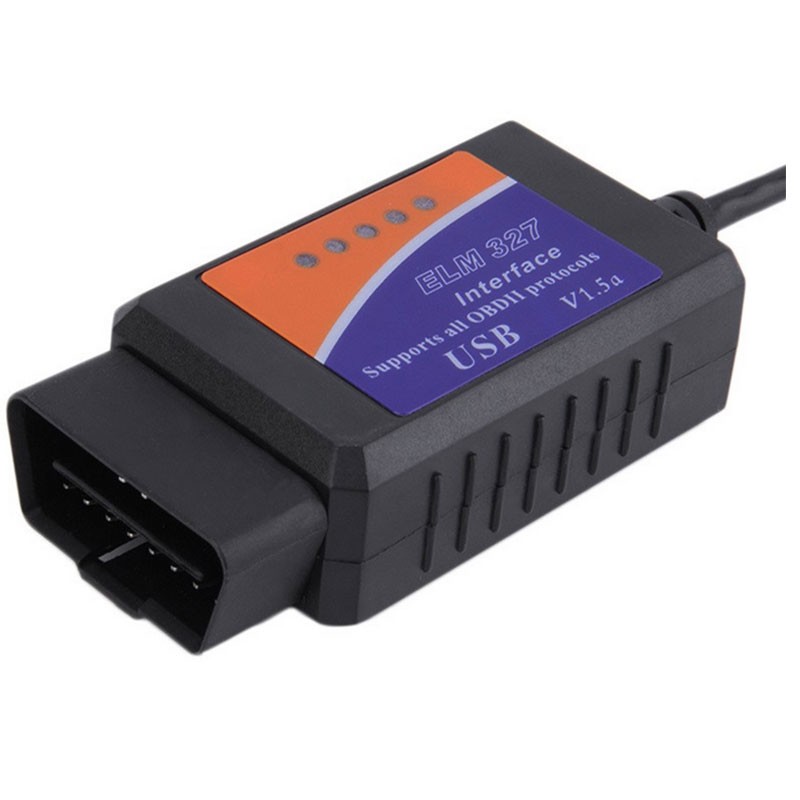

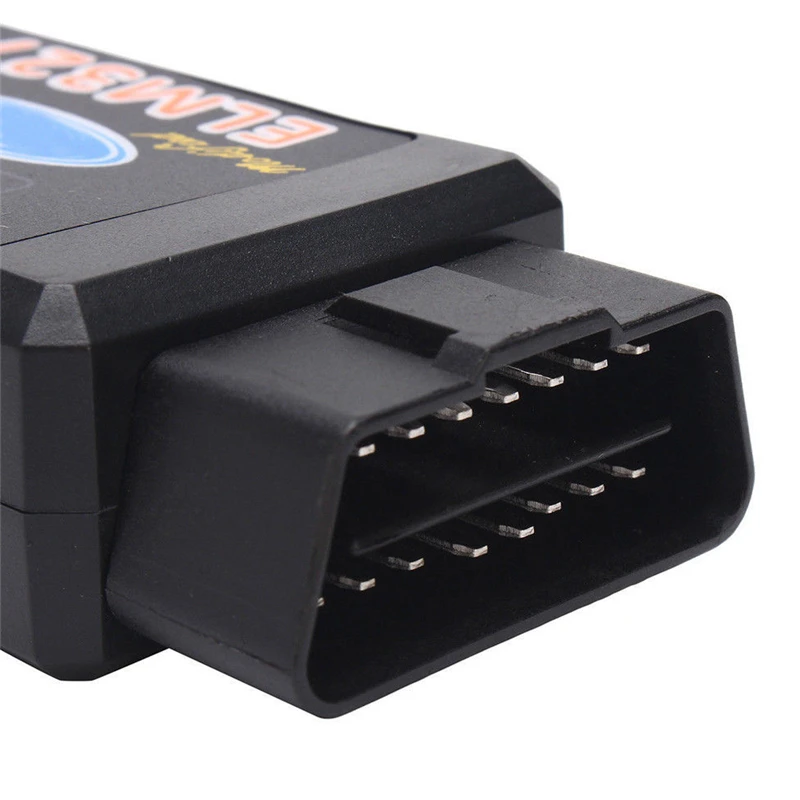

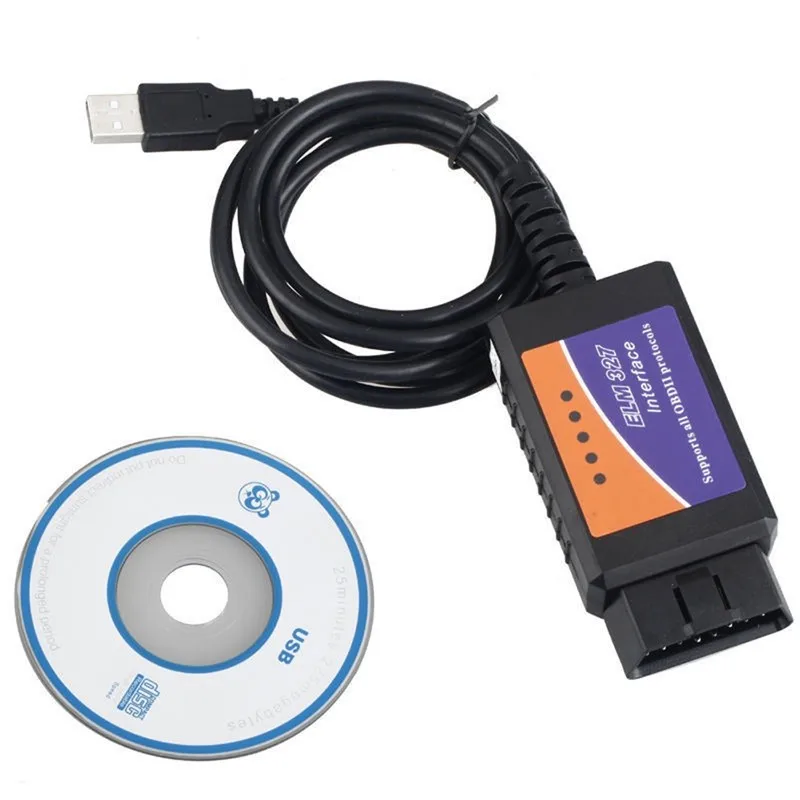

Usb связь позволяет диагностировать системы автомобиля только с ноутбуками, планшетами, компьютерами.

Где найти разъем для ЕЛМ 327?

Вначале для того, чтобы подключить сканер ошибок АБС к «мозгу» автомобиля, определяемся с расположением диагностического разъёма в машине. Где он находится, зависит конечно от марки. Выделим основные места:

Слева от рулевого колеса за крышкой салонных предохранителей (Хёнде Солярис).

Справа в консоли под бардачком (Лада Гранта)

Под капотом рядом с монтажным блоком (Сузуки СХ4).

Найдя диагностический разъём, определим, вставляется ли сканер в разъём машины. Если конфигурации не совпадают, то необходимо воспользоваться специальными переходниками (это требуется как правило для автомобилей модельного ряда выпуска до 2000 года).

Чем прочитать ошибки АБС?

После того, как вы определились с местоположением и работоспособностью диагностического разъема. Вам потребует инструмент, чем прочитать ошибки АБС. Ведь, кроме самого сканера, Вам потребуются специальные программы. Установить их можно как на мобильное устройство (смартфон, планшет), так и на ноутбук. Кому что удобнее.

Чтобы считать ошибки АБС из памяти блока управления, существуют специальные программы, которые необходимо установить на смартфон или другой гаджет. Они различаются между собой, как правило, набором функций и необходимости оплаты за пользования. У платных версий выводятся коды ошибок из блока, у бесплатных — работа системы в режиме он-лайн.

Как прочитать?

Как мы уже отмечали ранее использоваться для самостоятельной диагностики можно как платные, так и бесплатные приложения. Разберем на конкретных примерах, как прочитать информацию о неисправностях с помощью различного софта.

Car Gauge Pro (платная)

Начнём разбор примеров как прочитать ошибки АБС elm 327 с приложения Car Gauge Pro (платная) на автомобиле Ниссан Кашкай:

В диагностический разъём машины (находится внизу слева о рулевой колонки) вставляем сканер ЕЛМ 327.

Включаем зажигание на автомобиле, связь с телефоном устанавливаем по bluetooth.
В предлагаемом списке выбираем свою марку авто.

Далее программа предлагает выбрать систему для диагностирования. Выбираем сканер abs в соответствующем поле.

Программа связывается с блоком и выводит на экран доступные для анализа подпункты меню (разорвать соединение, меню OBD, настройка индикаторов, расположение индикаторов, профили интерфейса, диагностические отчёты, расшифровка кодов ошибок, сброс настроек, о программе).
Для примера войдём в меню OBD и видим там следующие доступные функции: параметры данных, диагностические коды неисправностей, очистить коды неисправностей, active test и информация об автомобиле.
Соответственно названиям можно зайти в каждый пункт и выполнить интересующие действия. Например, нажав на активацию «active test» мы попадаем в режим проверки любого из датчиков. При выборе интересующего (переднего левого, заднего левого и т.д.) нас мы услышим, как блок активирует его прямо здесь и сейчас.

При длительной эксплуатации в памяти блока может оказаться много запомненных ошибок. Рекомендуем для считывания активной на данный момент неисправности (если она есть) сначала очистить коды в соответствующем подпункте. Затем делаем небольшую по пробегу тестовую поездку (при этом можно наблюдать в графическом варианте как работает каждый из датчиков) и потом считываем вновь коды из памяти блока. Такая диагностика будет наиболее объективной и достоверной.

OpenDiag Mobile (бесплатная)

Рассмотрим программу OpenDiag Mobile (бесплатная версия), которая предназначена, чтобы прочитать и отсканировать автомобили российского производства:

Связь между ЕЛМ 327 и визуальным интерфейсом установим посредством планшета по usb проводу.
На экране выбираем «иконку» диагностической программы и по прошествии какого-то момента на экран выводится результат диагностики.

Результаты выдаются в виде таблицы из трёх столбцов.
В первом выдаётся числовой код ошибки, далее следует её статус, в последнем предлагается речевая расшифровка кода ошибки.

Запомненных ошибок как правило много (например, низкое напряжение бортовой сети обозначается С1200, по переднему правому колесному датчику С0034, заднему левому С0037 и т.д.).
Поэтому производим сброс ошибок из памяти и очистку памяти контроллера(выполняется в соответствующих пунктах меню) и ещё раз заходим проводим процедуру диагностики ошибок АБС, чтобы заново прочитать данные.

Из памяти блока АБС прибор ЕЛМ выдаст нестираемую на данный момент неисправность, статус ошибки обозначается заглавной буквой «Т».

Проводим тщательную процедуру диагностирования указанного датчика, которую мы разбирали в предыдущих статьях.

MotorData (бесплатная)

Есть ещё одна интересная и популярная программа MotorData. Продиагностируем АБС с помощью её на автомобиле Лада Калина (бесплатная версия):

Связываемся по Bluetooth с ЕЛМ 327 и попадаем в главное меню программы.
Бесплатно АБС продиагностировать данная версия не позволяет, поэтому заходим в раздел «платные плагины».

Выбираем пункт «Антиблокировочная система». Программа предлагает выбрать один из двух блоков управления, которые могут устанавливаться на данной модели.

После выбора блока, выбираем индикацию «подключиться».
Система выдаёт сразу результаты по кодам неисправностей(можно войти и посмотреть их). Если зайти в пункт «Параметры» , то там можно наблюдать сигналы от датчиков АБС, электромагнитных клапанов АБС, напряжение в сети машины в режиме реального времени.

В заключении хотим отметить, что практически все программы имеют схожий и интуитивно понятный алгоритм процесса диагностирования. Так что выбирайте любой софт, который Вам больше понравится, и пробуйте самостоятельно прочитать коды неисправностей через ЕЛМ 327.

Коды неисправности

Надеемся, что в вопросе как прочитать ошибку АБС ЕЛМ 327 сложностей у вас не будет. Ждём ваших отзывов в комментариях.

ELM327 адаптеры v 1.5 и v 2.1, bluetooth и wi-fi для диагностики авто

В интернет-магазине Легион-Автодата вновь открылся раздел, в котором Вы можете купить адаптер elm327 для диагностики авто. В связи с этим – несколько слов об адаптерах вообще и о предлагаемой продукции в частности.

Из истории адаптеров

Микросхема ELM 327, преобразующая протоколы OBD-II систем автомобилей в протокол RS-232 для связи с компьютером, была предложена в 2005 году канадской компанией Elmelectronics, которая является производителем ELM327 и в настоящий момент.

Она представляет собой интегральную схему на основе 8-битного контроллера Microchip PIC18F2480 с оригинальной прошивкой компании ELM. К слову, “327” – обозначение наиболее универсальной версии в семействе схем “32x”, поддерживающей максимальное количество протоколов – SAE J1850-PWM/VPW, ISO 9141-2 (K-Line), ISO 14230-4 (KWP), ISO 15765-4 (CAN), SAE J2411, SAE J1939. Стоимость только оригинального канадского чипа на сегодняшний день составляет $15-20, стоимость “чистого” контроллера – от $2.

Рынок мгновенно оценил перспективность данного решения, и уже к 2007-му появились первые, в той или иной степени работоспособные, клоны ELM327 от китайских производителей. В 2010-м скопированная ими прошивка актуальной на тот момент оригинальной версии v1.4b получила обозначение v1.5 (у Elmelectronics такой версии не существовало). Именно удачные полнофункциональные клоны этого поколения сделали “ELM327” синонимом массового диагностического адаптера, доступного по цене и надежного в работе. В том же году Microchip предложил новую, чуть более совершенную и притом дешевую альтернативу исходному чипу – контроллер PIC18F25K80, который по сей день остается основой для “правильных” адаптеров v1. 5 (оригинальные канадские схемы по-прежнему используют -2480).

К сожалению, ближе к середине 2010-х некоторые китайские производители решили заняться созданием адаптеров “по мотивам” ЕЛМ 327 на другой элементной базе. Причем используя как сомнительные решения (например, на Beken BK3231Q или бескорпусных STM), так и даже более совершенные по сравнению с оригиналом (на STM8/32). Новые контроллеры требовали модификации прошивок, так что уже непосредственно в Китае была создана “оптимизированная” универсальная версия v2.1 (не имеющая отношения к одноименному канадскому продукту).

Главным недостатком большинства таких адаптеров стали урезанный функционал и потеря универсальности, что вызывает проблемы при диагностике через elm327, а также наблюдается одна из последних тенденций, что елм 327 не подключается. Как правило, в таких адаптерах на физическом уровне отсутствует поддержка протокола J1850, как минимум ухудшена работа по протоколам ISO 14230 и ISO 9141, не говоря уж об оригинальных протоколах автопроизводителей.

Из-за неадекватной обработки стандартных команд возникают ошибки при связи с модулями, так что гарантируется только соединение с блоком управления двигателем. Может отсутствовать обработка команд для индивидуального программирования параметров адаптера. Многие такие адаптеры не подходят для работы с автомобилями выпуска начала 2000-х и не могут взаимодействовать со специализированными диагностическими программами. В то же время, на современных автомобилях при соединении по CAN и диагностике по стандартным OBD2 протоколам, они показывают себя вполне адекватно, но даже при этом китайские поставщики настоятельно рекомендуют использовать с ними только наиболее популярные универсальные программы.

В некоторых случаях возможностей как полноценной версии v 2.1, так и различных промежуточных решений, достаточно для просмотра основных параметров и сброса ошибок. Существуют и немногочисленные “правильные” v2.1, которые поддерживают связь по CAN и K-line, работу со сторонними программами и прочие нужные опции.

.. Однако заведомо полноценной, полнофункциональной и универсальной остается версия v 1.5. Необходимым (но не всегда достаточным) условием ее наличия является исполнение адаптера на базе оригинального контроллера Microchip PIC18F25K80.

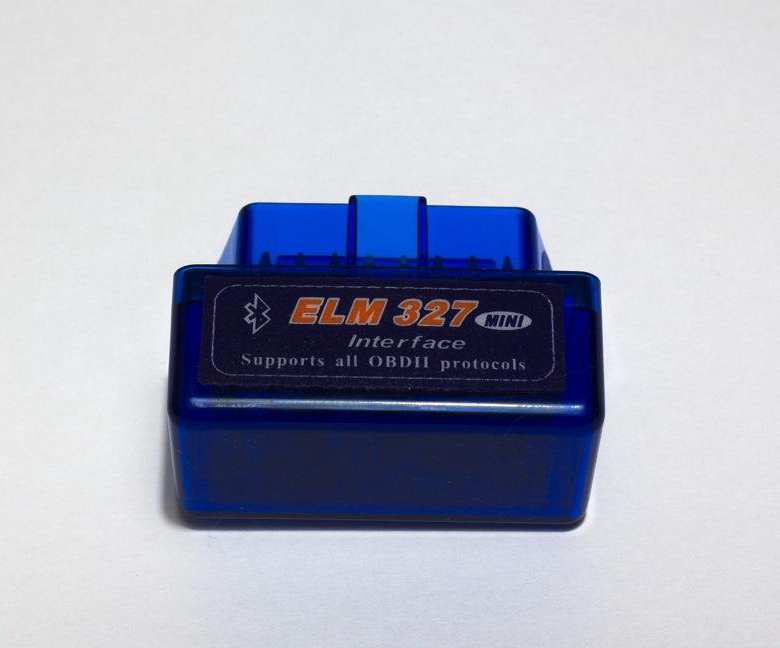

Правильная v1.5

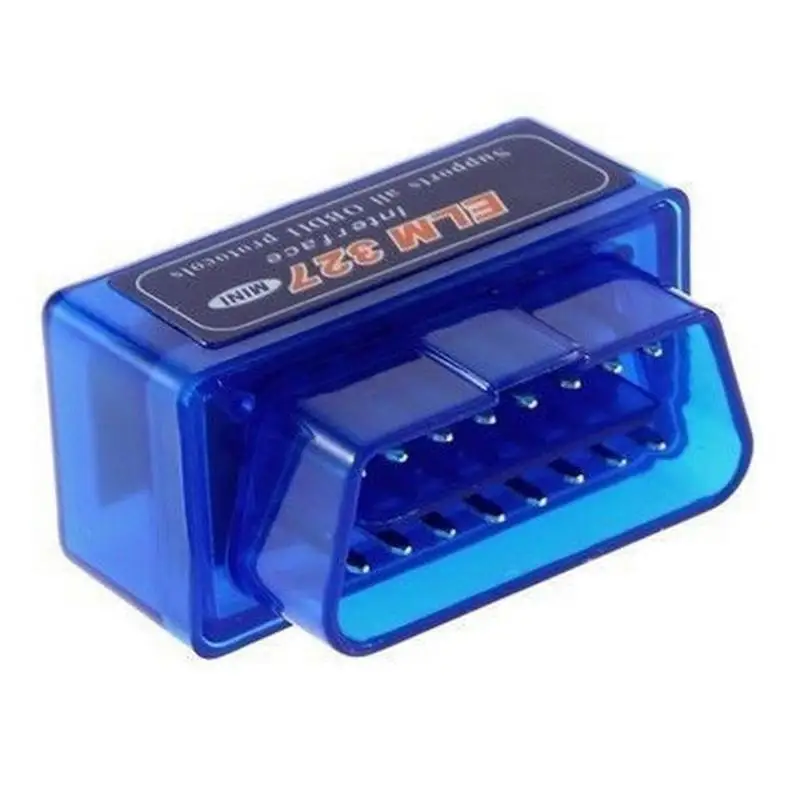

Правильная v2.1

Неправильная v1.5 (STM б/к)

Неправильная v1.5 (QBD327)

При связи с компьютером адаптер сообщает свою версию прошивки, но из-за массовых нареканий пользователей, производители стали маскировать “неудачные” версии, подменяя отклик при опросе. Кроме того, появилась масса адаптеров с некими самодельными прошивками, которые не соответствуют полностью ни одной из основных версий и не поддерживают некоторые стандартные AT-команды даже ранних ELM327. Быстро и наглядно проверить конкретный адаптер можно, например, с помощью популярнейшего приложения ELM Identifier. Программа MotorData OBD при подключении к адаптеру также определяет его реальную версию по прохождению или непрохождению характерных команд.

Что происходит?

Но почему казалось бы давно проверенные решения начали давать сбои? Об этом расскажет Александр Лазарев, эксперт и разработчик программного обеспечения для автомобильной диагностики:

“Периферия CAN большинства китайских клонов является очень ущербной. Команды настройки модуля относятся к командам дальнего звена и не поддерживаются дешёвыми аналогами оригинального чипа. Как следствие, возможности приёма-передачи на таких устройствах резко ограничены. Такие адаптеры уже сейчас не могут тянуть постоянно расширяемые возможности оригинальных протоколов автопроизводителей, вектор развития которых смещается от последовательного опроса параметров (polling) к табличному (одним запросом все параметры). Таким образом скорость опроса возрастает в десятки раз. Необходимым условием для этого, естественно, является возможность трансляции больших массивов данных. В то же время, при последовательном опросе по стандартным OBD2 протоколам они показывают себя вполне адекватно. Но из-за приёмного буфера, размер которого варьируется на разных прошивках, могут наблюдаться такие аномалии, как не до конца считанный VIN-номер или неполный перечень кодов неисправностей.

Отдельно нужно остановиться на шумах. Сами по себе помехи при обмене не страшны, если они идут в начале или в конце и не нарушают целостность сообщения. Диагностические приложения могут и должны их отсекать. Другой эффект имеют помехи внутри сообщений, которые также являются непременным атрибутом дешёвой китайской копии адаптера. Вот здесь уже достоверность выводимых данных ставится под вопрос. Формула проста – чем дешевле адаптер, тем сильнее он фонит. К слову сказать, такой же эффект имеют ошибки кадра UART-приёмника, которые характерны для протоколов группы K-Line (ISO 9141 и ISO 14230). Следующие байты наплывают на предыдущие, съедая середину сообщения. Как будет обработана такая ошибка, зависит от приложения. Но если следующий байт целиком наехал на предыдущий, то восстановить целостность даже частично уже не получится. Сообщение целиком переходит в разряд недостоверных. Многие, наверное, замечали, что адаптер начинает сбоить с нагревом, после 10-15 минут работы. Либо “чихает”, либо не возвращает данные, либо вообще прекращает обмен. Всё это происходит из-за ошибок в прошивках. Аппаратные модули микроконтроллеров прекращают работать, пока не будет сброшен флаг ошибки в их командном регистре.

Вообще, за последнее время количество ошибок выросло и тенденция к этому сохраняется. Характер ошибок стал откровенно бессовестным. Осциллограммы показывают, что и тайминги выставляются не по протоколу, благодаря чему процесс пробуждения блоков управления тоже превратился в лотерею. К одному автомобилю есть подключение, к другому нет. Протоколы одинаковые, адаптер один и тот же. Бывает так, что подключение к другому автомобилю с другим протоколом может “подвесить” адаптер, как говорится, до лучших времён. Дали другу подключиться – и назад получили неисправную коробочку. Здесь дело вот в чём. Настройки последнего выбранного протокола сохраняются в энергонезависимой памяти. Смена протокола проходит по следующему алгоритму: если индекс нового протокола выше предыдущего, то настройки в памяти меняются и новый протокол включается правильно, если же индекс предыдущего выше или равен индексу нового, то происходит какая-то накладка. Протокол переключается, но не работает. Команда ATZ при этом не сбрасывает устройство к “заводским” настройкам. Её запрограммировали на правильный ответ, но забыли запрограммировать на сброс. Возникает вопрос – какова вероятность того, что все команды, выдерживающие проверку в приложении ELM Identifier, выполняют возложенные на них функции?”

Наши преимущества

Компания Легион-Автодата занимались продвижением диагностических адаптеров еще с начала 2010-х, однако в определенный момент эту работу пришлось приостановить – именно из-за нестабильного качества продукции подрядчиков, которые массово занялись экспериментами с контроллерами и прошивками. Сейчас появилась возможность наладить работу с надежными китайскими партнерами на более высоком уровне, добиваясь стабильного качества и требуемых характеристик продукции, и не забывая о контроле.

Казалось бы, на местном рынке сегодня достаточно предложений диагностических адаптеров самой разной цены и качества, не говоря уже о возможности заказа в китайских интернет-магазинах. Так в чем же преимущества наших предложений?

• Гарантия. За последние годы заказ адаптеров из Китая превратился в настоящую лотерею, даже крупнейшие проверенные площадки вместо заявленных в описании v1.5 на PIC18F присылают поделки с другими чипами и сомнительными прошивками.
Мы изначально оговариваем с партнерами характеристики товара, а затем лично проверяем все вновь поступающие партии (как минимум, через приложение ELM Identifier), после чего можем гарантировать полное соответствие предлагаемых адаптеров елм327 прошивкой именно v1.5. Кроме того, мы выборочно вскрываем некоторые адаптеры для проверки их электронной начинки (наличия правильного чипа).

• Сроки. По нашему опыту, доставка адаптера из Китая регистрируемым почтовым отправлением сейчас занимает почти месяц, значительная часть которого приходится на первичную обработку, экспорт-импорт и таможенные процедуры. С определенной вероятностью к ним можно добавить еще неделю на спор с продавцом, и второй месяц ожидания другого адаптера elm 327 более правильной версии, с попутным освоением множества новых устойчивых понятий вроде “фейковый трек”, “60 дней экспорт – норма”, “хоргос”, “ростовская сортировка” и т.п.
Наши адаптеры можно получить со склада в столичном регионе в течение суток. При отправке по стране сроки зависят только от работы Почты России, однако можно рассчитывать на получение посылки в течение одной-двух недель.

• Качество. Плотно интересующиеся темой диагностических адаптеров даже по фотографиям могли заметить, что мы отдали предпочтение брендовой продукции более высокого уровня по сравнению с распространенными и бюджетными noname-вариантами – чтобы добиться стабильного качества. Кроме того, Легион-Автодата является разработчиком программного обеспечения для диагностики автомобилей именно с помощью ELM327 адаптеров, поэтому мы как никто заинтересованы в том, чтобы предлагаемые приборы обладали полным функционалом и поддерживали работу с различными программами и диагностическими приложениями.

• Поддержка. Легион-Автодата работает в сфере обслуживания и ремонта автомобилей более двух десятилетий, более десяти лет занимается программным обеспечением для диагностики, по меньшей мере, пять лет работает с ЕЛМ327 адаптерами. Нам известны основные тенденции рынка, возможные проблемы, ожидания и пожелания пользователей. Мы не просто продаем товар нашим клиентам, но и можем дать профессиональные ответы на вопросы по его применению.

Продукция

В нашем интернет-магазине можно купить линейку адаптеров для диагностики автомобилей: ELM327 Bluetooth – малого (S), среднего (M) и крупного (L) формата, а также адаптер крупного формата с Wi-Fi. Все они построены на базе оригинального чипа PIC18F25K80 и полностью соответствуют спецификации v1.5. Мы также проверили их практическую работоспособность как на относительно современных автомобилях, так и на японских моделях начала 2000-х c диагностикой по K-line (с использованием elm327 программы Motordata OBD).

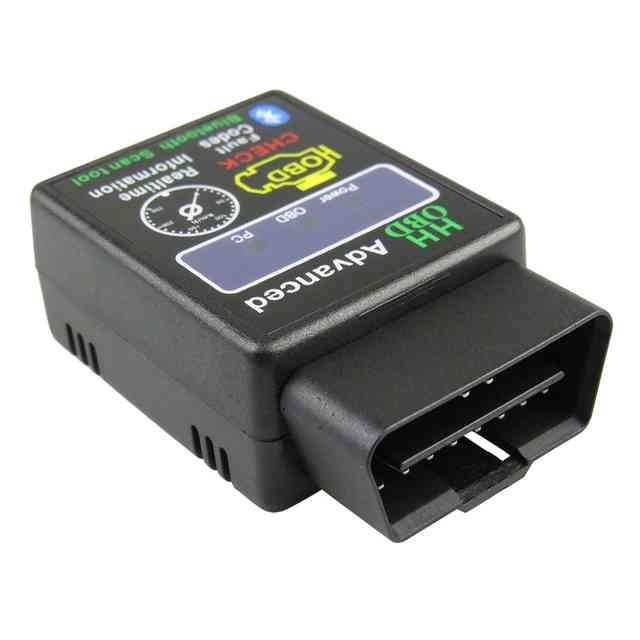

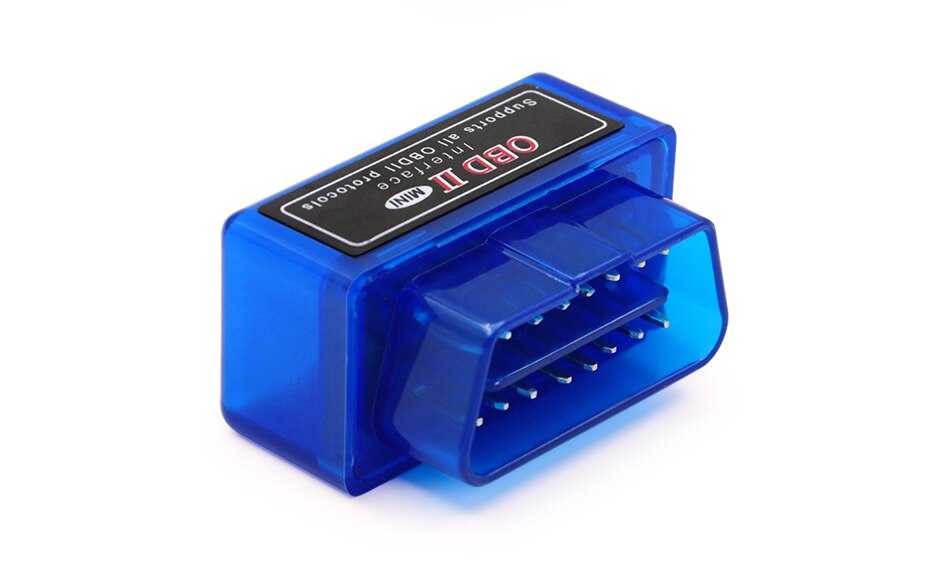

Bluetooth размер S
(купить)

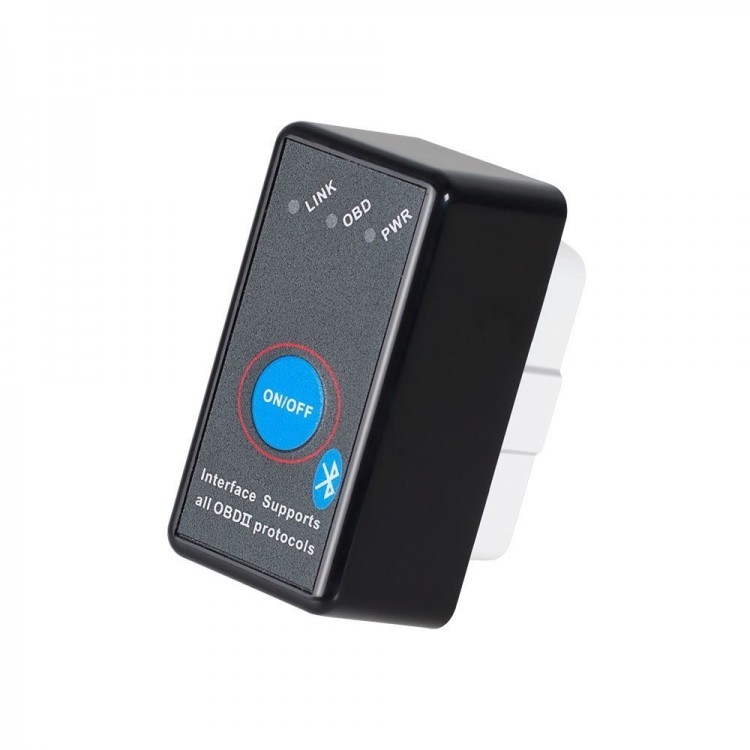

Bluetooth размер M
(купить)

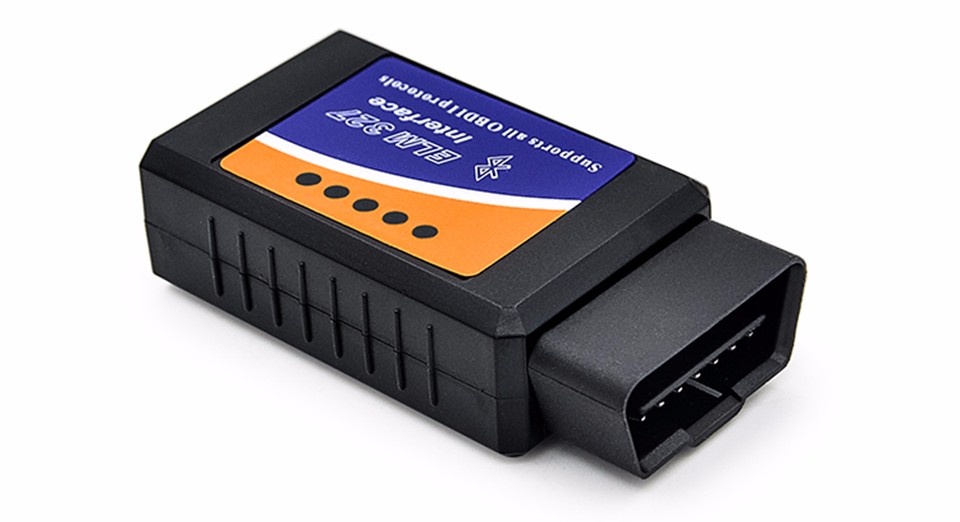

Bluetooth размер L
(купить)

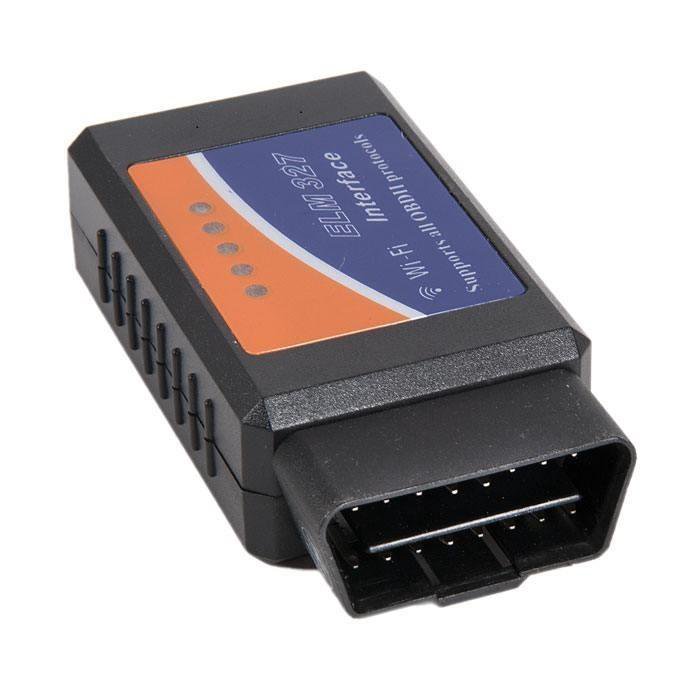

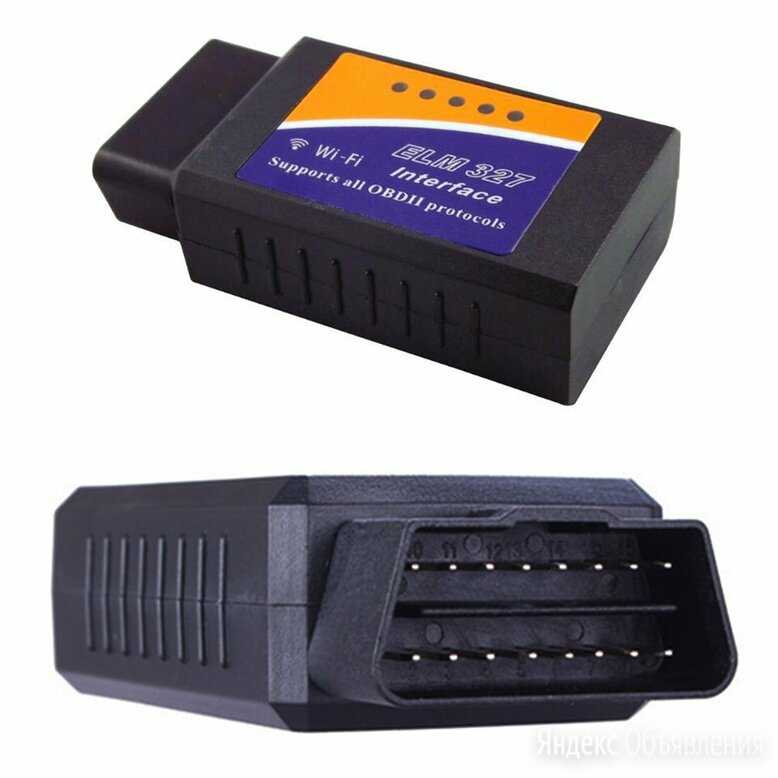

Wi-Fi размер L
(купить)

Поскольку клиентам были интересны также и Wi-Fi адаптеры компактного размера, мы добавили еще две позиции. Однако обращаем внимание, что эти приборы построены на базе другого чипа – STMicroelectronics STM32F042K6T6 ARM-архитектуры, имеют собственную прошивку и логику обработки команд, поэтому в приложении ELM Identifier определяются по-своему. Мы проверили работоспособность этих адаптеров при соединении по протоколу ISO 15765 (CAN) и диагностике по стандартным протоколам OBD.

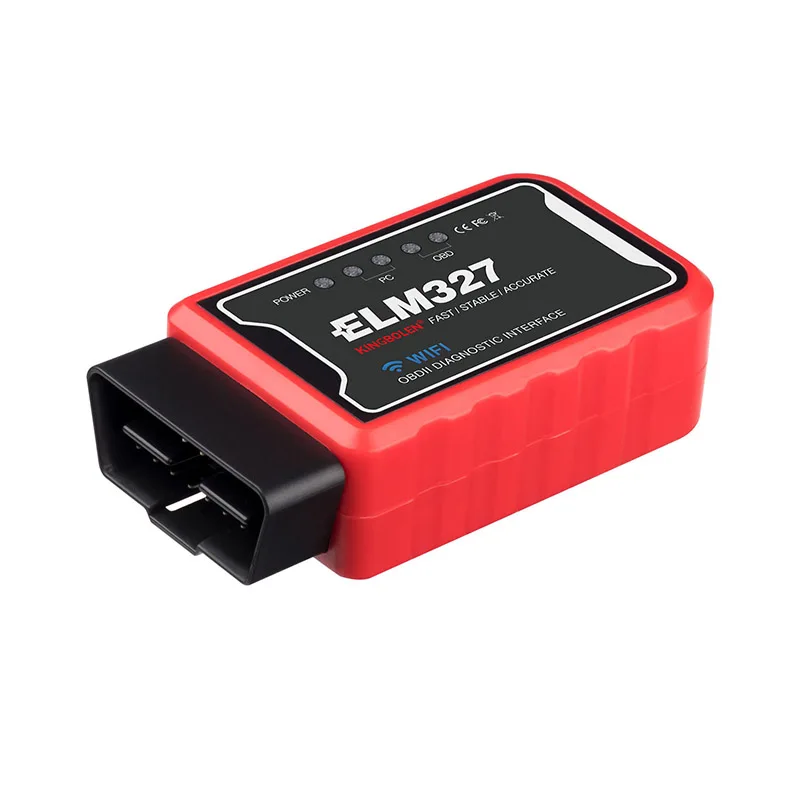

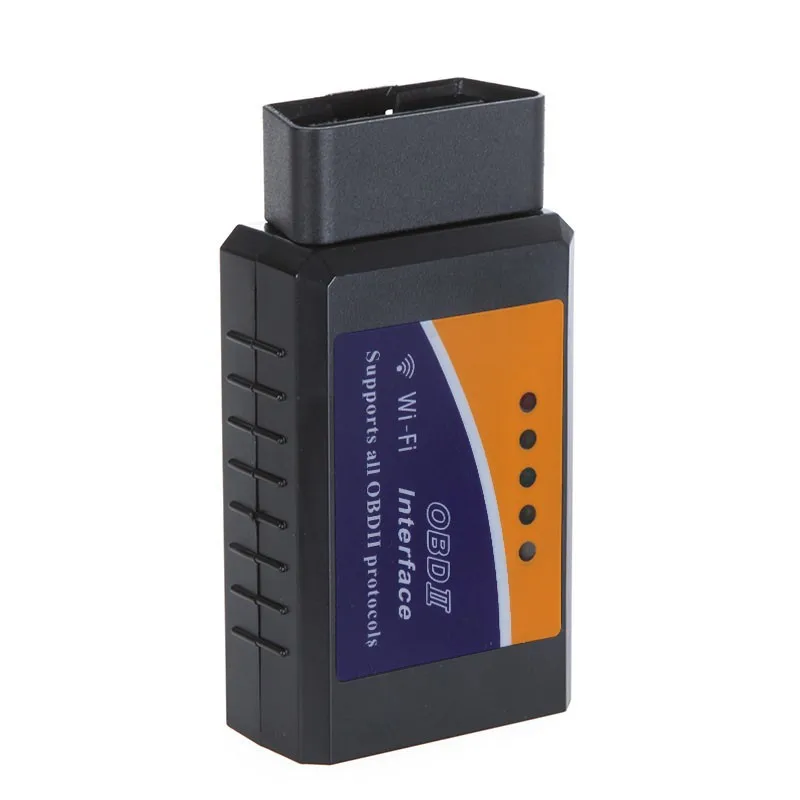

Wi-Fi размер S
(купить)

Wi-Fi размер M
(купить)

В завершение – несколько замечаний на тему, какой адаптер elm327 лучше выбрать в конкретном случае.

Bluetooth или Wi-Fi?

– Версии с Bluetooth подходят для работы с абсолютным большинством Android-устройств и Windows-ноутбуками с BT модулем.
– Версии с Wi-Fi более универсальны, позволяя использовать адаптер с устройствами на iOS (iPad, iPhone) и с некоторыми компьютерами/планшетами, не имеющими BT модуля.
– Разнообразие сторонних диагностических приложений под версии BT может быть немного больше, однако все топовые программы предусматривают работу любым из этих способов.
– Быстродействие в данном случае определяется в первую очередь скоростью обмена данными между адаптером и блоком управления автомобиля, которая заведомо ниже скорости беспроводных соединений.
– В некоторых случаях может иметь значение большая дальность работы Wi-Fi соединения.
– В большинстве устройств при соединении по Wi-Fi по умолчанию отключается мобильный доступ к сети Интернет.

Больше или меньше?

Выбор размера (форм-фактора) адаптера зависит главным образом от особенностей расположения диагностического разъема в конкретном автомобиле, в то время как функционал приборов одинаков. Форма адаптера должна обеспечивать его удобное подключение и удобное снятие, адаптер не должен мешать водителю при движении. Так, для утопленных разъемов лучше подходит “высокий” ELM327 адаптер, а для выступающих под приборную панель в зоне ног водителя – самый компактный Wi-Fi или Bluetooth Mini.

Надеемся, что информация данной статьи поможет автовладельцу выбрать лучший elm327 и поставить точку в вопросе, какой elm327 приобрести. Как подключить elm327, можно узнать, скачав с нашего сайта инструкцию на русском языке

Купить ELM327 bluetooth, ELM327 bluetooth mini, ELM327 Wi-Fi вы можете в нашем интернет магазине с доставкой Почтой России или курьером по Москве. тел. +7 (495) 107-90-37, 8 (800) 707-90-37 (бесплатный звонок), e-mail [email protected]

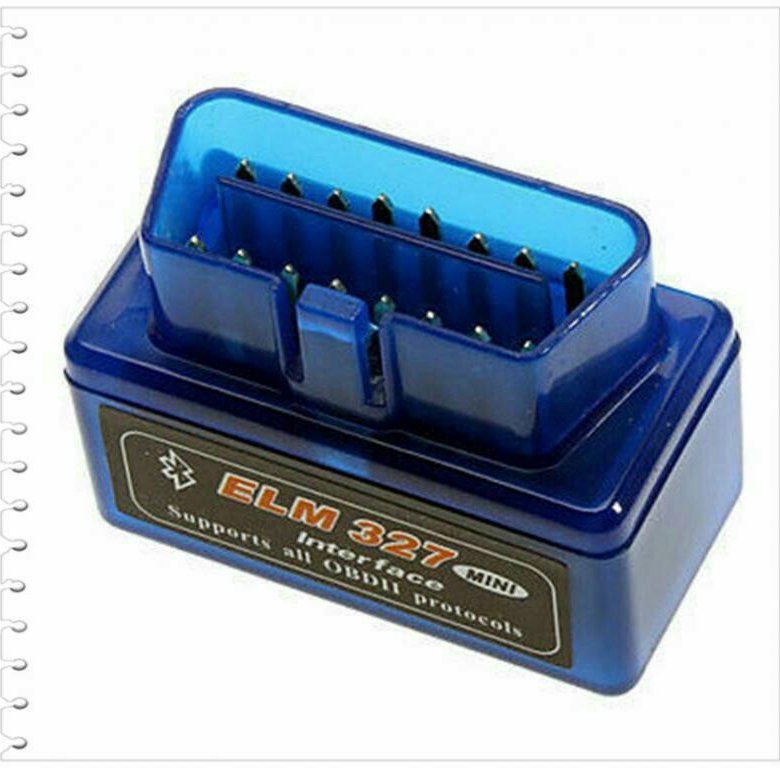

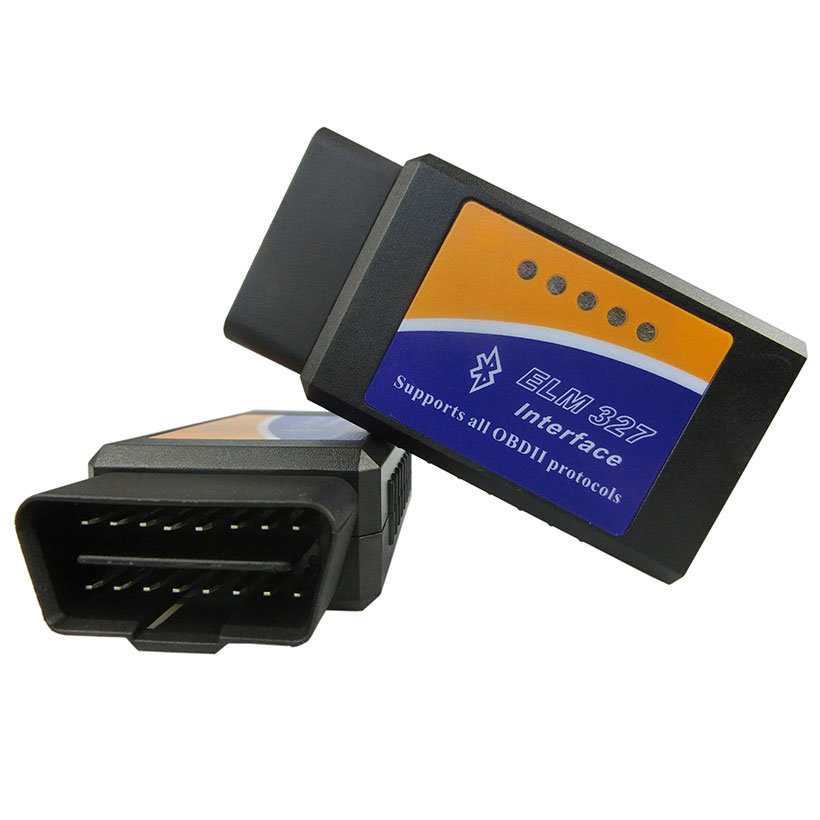

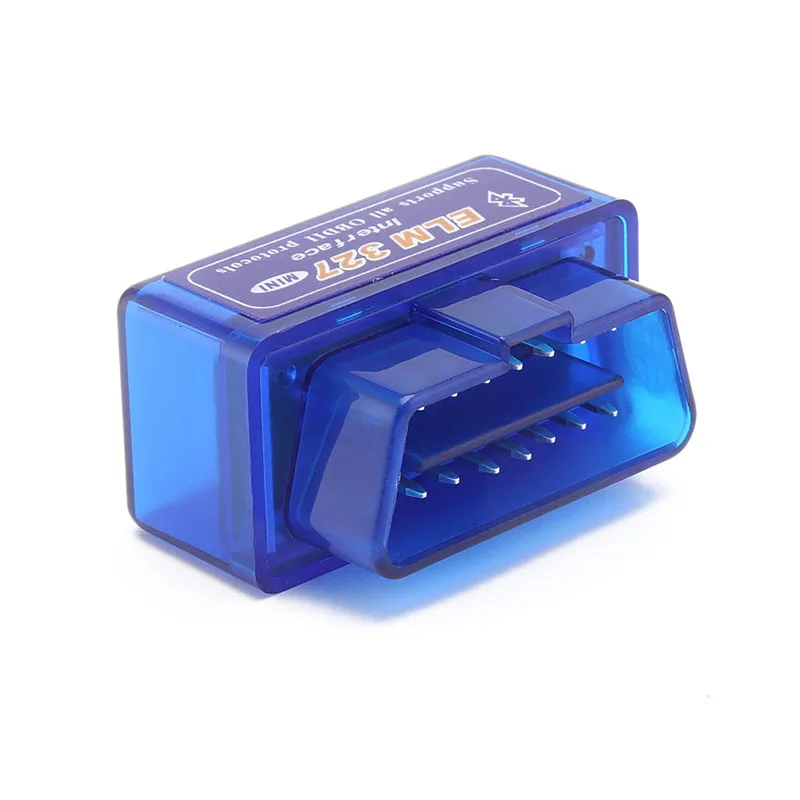

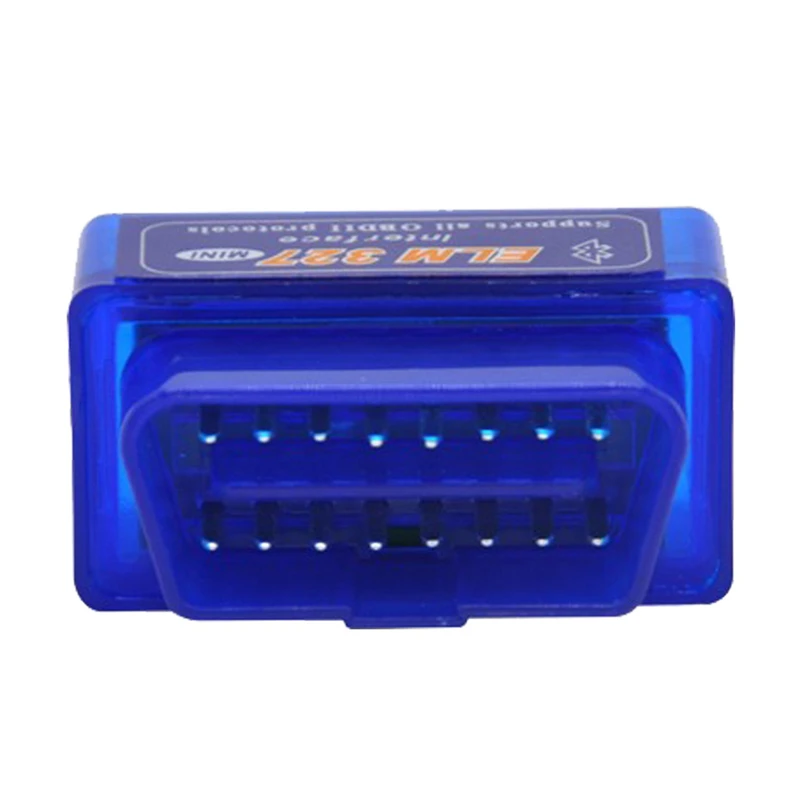

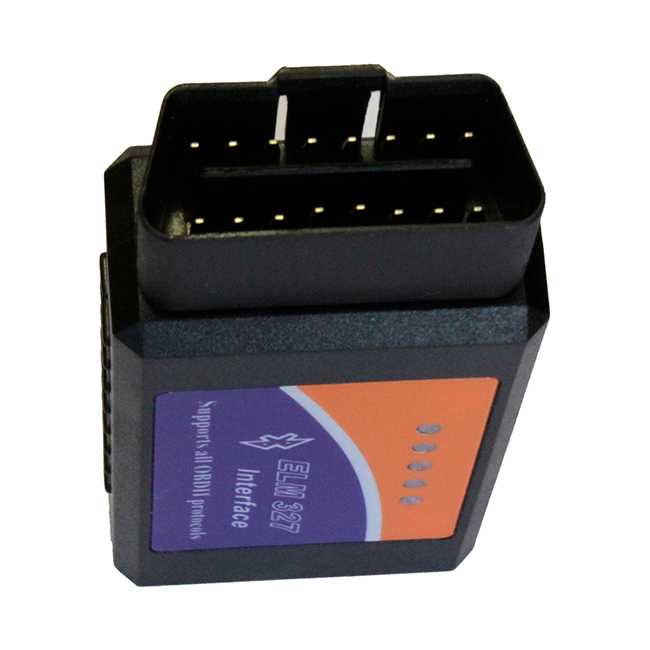

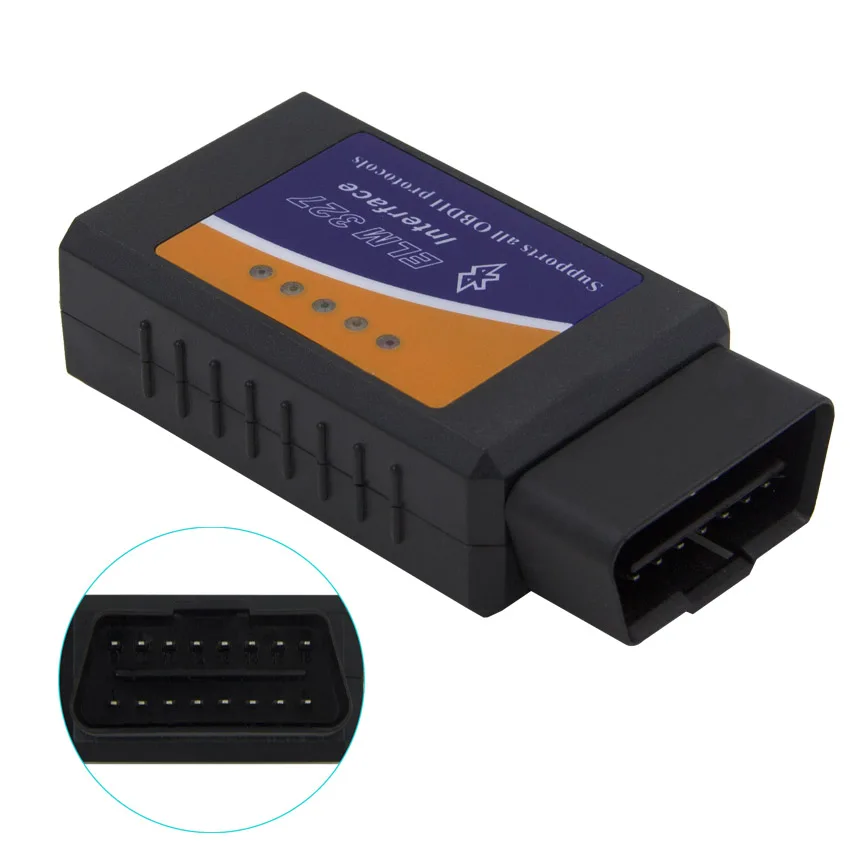

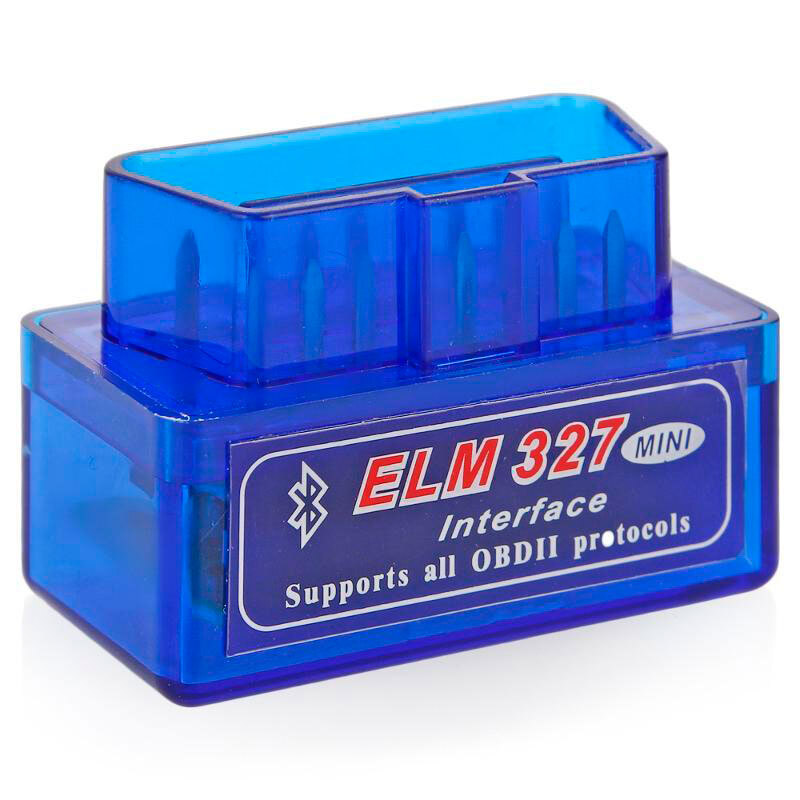

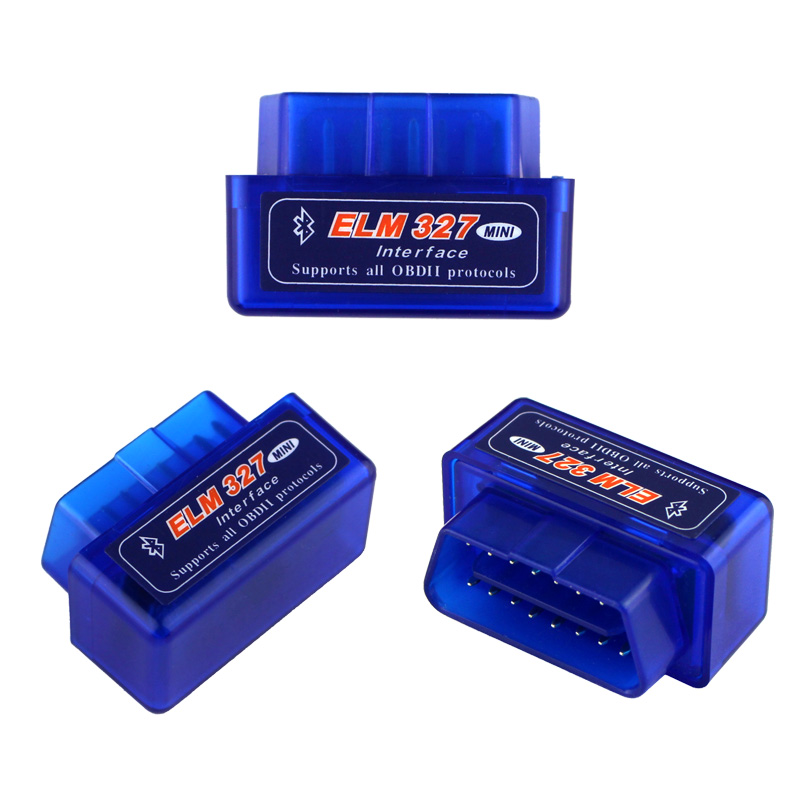

Адаптер ELM327 Bluetooth

Для соединения ПК с ЭБУ автомобиля.
Соединение – по Bluetooth.
Диагностика и сброс ошибок ЭБУ.
Поддержка К и L линии.

Адаптер ELM 327 Bluetooth это диагностический кабель предназначенный для связи диагностического оборудования с ЭБУ автомобиля при помощи программного обеспечения. Подходит для компьютеров, ноутбуков, планшетов и коммуникаторов.

OBD2 использует пять следующих протоколов обмена данными ISO 9141, ISO 14230 (также именуется KWP2000), PWM, VPW и CAN.

На данное время производители автомобильной электроники предлагают своим покупателям широкий выбор приборов автомобильной диагностики. Одними из таких приборов на рынке автоэлектроники являются различные адаптеры, среди которых выделяется автосканер bluetooth elm 327.

Адаптер ELM 327 представляет собой автосканер, проводящий диагностику автомобиля при помощи компьютера. Однако, на сегодняшний день, с появлением таких устройств как планшет и смартфон, процедуру диагностики автомобиля можно делать и с помощью них.

ELM 327 Bluetooth способен поддерживать большинство протоколов семейства OBD2, что дает ему прекрасную возможность работать практически со всеми марками автомобилей. При этом связь с мобильным устройством или ПК осуществляется при помощи интерфейса с беспроводной связью Bluetooth. Именно поэтому диагностический адаптер 327 может работать без проводки.

В некоторых отдельных случаях применение сканера elm 327 bluetooth невозможно из-за его габаритных размеров. Для этих случаев компания Орион предусмотрела устройство с уменьшиными размерами ELM 327 Bluetooth mini.

ELM bluetooth 327 работает на всех автомобилях, произведенных в США после 1996, Европе после 2001, а также на российских и азиатских автомобилях, по 2010 год. А также на некоторых моделях 1994 и 1995 года при условии, что автомобиль поддерживает «OBD II CERTIFIED». Наклейка с такой надписью должна быть под капотом.

Установка

Установка подсоединения elm 327 1.5 bluetooth с контроллером автомобиля очень проста и оперативна, достаточно просто вставить его в колодку диагностики OBD2 машины.

Для начала работы elm 327 bluetooth obd2 его необходимо подключить к разъему диагностики автомобиля, затем запустить на ноутбуке диагностическое программное обеспечение и все, прибор готов к работе.

Применяемость

Ко всему прочему у каждого из перечисленных протоколов есть несколько разновидностей, которые могут отличаться, например, скоростью обмена информацией. В Интернете вы можете найти «таблицы применимости», где вы легко сможете, отыскав свою марку и модель машины, узнать какой именно OBD-II протокол поддерживает ваш автомобиль. Но не стоит забывать и о том, что одна и та, же модель, созданная в один и тот, же год и с идентичным двигателем может быть выпущена для разных рынков, и поддерживать разные протоколы диагностики. А сами протоколы могут различаться по моделям двигателей и по годам выпуска.

Но все, же главное, на что стоит в первую очередь обратить внимание и что может свидетельствовать о поддержке автомобилем OBD-II диагностики, это наличие 16-контактного диагностического разъема (DLC – DiagnosticLinkConnector) трапециевидной формы. Подавляющее большинство OBD-II автомобилей оснащено таким разъемом, который находится под приборной панелью со стороны водителя. Такой разъем может быть, как открыт, так и закрыт. Если все же разъем закрыт, то нужно просто снять крышку, на которой может быть написано “OBD-II”, “Diagnose” и т.п. Также разъем OBD-II иногда можно установить на автомобиль, который не поддерживает ни один OBD-II протокол.

Для того чтобы оценить применимость того или иного автосканера bluetooth elm 327 для диагностики конкретного автомобиля, нужно определить: какой именно OBD2 протокол используется на вашем автомобиле и поддерживается ли он вообще.

Для этого сначала нужно отыскать техническую документацию на автомобиль и заглянув в нее, а не в общее руководство по данной марке, узнать какой OBD-II протокол поддерживается вашей маркой автомобиля. Также немаловажно провести осмотр всех идентификационных табличек на самой машине, на которой Вы можете встретить надпись: “OBD-II compliant”, что означает «поддерживает OBD-II» или “OBD-II certified”, то есть «сертифицировано на поддержку OBD-II».

Следующий способ – открыть информационную базу данных и посмотреть в ней. Но при условии, что база может иметь неточности, и содержать информацию, относящуюся к маркам автомобилей, выпущенных для другого рынка, такой способ теряет свою значимость. Лишь дилерские базы по отдельной марке способны вселять уверенность в точности данных.

Также можно применить диагностический адаптер, с помощью него можно легко определить какой из OBD-II протоколов используется на машине. Если же сканер отказывается предлагать протокол, то перебор можно настроить вручную, а начать следует с протокола ISO. Он является самым популярным и распространенным. Также можно узнать по таблице предположительный протокол для своей марки машины и попробовать применить его.

Ну и, наконец, можно просто исследовать самостоятельно диагностический разъем и определить есть ли в нем «выводы». «Выводы» должны подсказать какой протокол следует использовать. Так, для Pin 2 должны применяться протоколы PWM (J1850) и VPW (J1850). Для Pin 7 ISO-9141 и ISO-14230. Для pin 10 только один протокол PWM (J1850), а для Pin 15 два: ISO-9141 и ISO-14230. Но в случае с последним, при условии, что автомобиль использует L-линию диагностики.

Большинство автомобилей пользуются протоколами ISO. Но, как и в любом правиле, здесь тоже есть свои исключения: большинство легковых автомобилей и грузовиков крупной американской автомобильной корпорации General Motors пользуются протоколом SAE J1850 VPW, а также большая часть автомобилей марки Ford применяют протокол J1850 PWM.

Внимание! Поиск и установка программного обеспечения подходящего для вашего автомобиля осуществляется самостоятельно.

Предприятие-изготовитель предоставляет только драйверы адаптера и не несет ответственности за риски связанные с использованием программного обеспечения.

ELM327 bluetooth купить можно в нашем интернет-магазине по низкой цене. Мы поддерживаем Гарантию производителя, т.к. являемся Официальными дилерами. Обеспечим Доставку по России с гарантией.

Поддерживаемые протоколы:

ISO 9141
ISO 14230 (KWP2000)
J 1850 VPW
J 1850 PWM
ISO 15765-4 CAN

ISO 9141 – Разработан ISO и применяется в большинстве европейских и азиатских автомобилей, а также в некоторых автомобилях Chrysler. Протокол ISO9141 не так сложен, как стандарты J1850. В то время как последние требуют применения специальных коммуникационных микропроцессоров, для работы ISO9141 нужны обычные последовательные коммуникационные микросхемы, которые лежат на полках магазинов. Использует контакт 7 (К-линия) и опционально контакт 15 (L-линия).

ISO 14230 KWP2000 – (Keyword Protocol 2000) на физическом уровне идентичен ISO 9141. Также использует контакт 7 (К-линия) и опционально 15 (L-линия).

SAE J1850 VPW – (Variable Pulse Width — переменная ширина импульса). Протокол VPW поддерживает передачу данных со скоростью 10,4 Кбайт/с и применяется в автомобилях марок General Motors (GM) и Chrysler. Он очень похож на протокол, используемый в автомобилях Ford, но является существенно более медленным. Протокол VPW предусматривает передачу данных по одному проводу, подсоединенному к контакту 2 диагностического разъема.

SAE J1850 PWM – Существует два вида протокола J1850. Первый из них является высокоскоростным и обеспечивает производительность в 41,6 Кбайт/с. Данный протокол носит название PWM (Pulse Width Modulation — модуляция ширины импульса). Он используется в марках Ford, Jaguar и Mazda. Впервые такой тип связи был применен в автомобилях Ford. В соответствии с протоколом PWM сигналы передаются по двум проводам, подсоединенным к контактам 2 и 10 диагностического разъема.

ISO 15765-4 CAN – CAN-протокол был разработан компанией Bosch для автомобильного и промышленного применения. В отличие от других протоколов OBD, его варианты широко используется за пределами автомобильной промышленности. CAN не соответствовал требованиям OBD-II к транспортным средствам в США до 2003 года, но с 2008 года все транспортные средства, проданные в США, должны поддерживать CAN. В рамках OBDII использует 2 контакта: 6 и 14. Является самым скоростным и современным.

Выбор адаптера OBDII – Автомобильный сканер ELM OBD2

Автомобильный сканер совместим с адаптерами OBDII на базе ELM327 , работающими через классический Bluetooth (ver.1.x, 2.x, 3.x), Bluetooth LE (4.0) или Wi -Fi, в зависимости от операционной системы вашего устройства.
Вы можете найти его на eBay, Amazon, Aliexpress, Google или Bing, используя ключевые слова «elm327 bluetooth» или «elm327 wifi».

В зависимости от типа подключения адаптеры можно разделить на 3 группы:

Wi-Fi
Bluetooth (классический, версии 1. х, 2.х, 3.х)
Bluetooth LE (версия 4.0 и выше)

Apple iOS (iPhone/iPad)

Apple iOS (iPhone/iPad) поддерживает адаптеры Bluetooth LE (4.0) и Wi-Fi. Адаптеры с «классическим» Bluetooth (вер. 1.х, 2.х, 3.х) не совместимы с iPhone/iPad из-за ограничений Apple iOS.
Единственным исключением из этого правила является устройство OBLink MX+, которое использует классический Bluetooth, но совместимо с устройствами iOS, поскольку производитель OBDLink был одобрен Apple и включен в специальный список разрешенных устройств.

Адаптеры Bluetooth 4.0 имеют некоторые преимущества по сравнению с адаптерами Wi-Fi:

1) Адаптеры Wi-Fi будут мешать мобильному Интернету, адаптеры Bluetooth 4.0 не мешают мобильному Интернету.

2) Apple iOS позволяет Car Scanner работать с адаптерами Bluetooth LE (4.0) в фоновом режиме, даже когда окно Car Scanner свернуто. К сожалению, нет возможности использовать адаптер Wi-Fi на iOS, пока приложение находится в фоновом режиме. Это ограничение Apple iOS, и его невозможно обойти.

3) Некоторые адаптеры Wi-Fi несовместимы с iOS 11: Apple iOS 11 просто не направляет трафик в сеть Wi-Fi адаптера (зависит от конфигурации сети адаптера).

Итак, я рекомендую использовать адаптеры Bluetooth 4.0 с устройствами iOS (iPhone/iPad).

Обратите внимание на версию Bluetooth. Это очень-очень важно для iPhone/iPad! Каждый день я получаю несколько писем от пользователей, заказавших адаптер OBDII с «классическим» Bluetooth (не Bluetooth 4.0), и вынужден их разочаровать: адаптеры с классическим Bluetooth (ver.1.x, 2.x, 3.x) абсолютно не совместим с Apple iOS. Нет возможности их использовать. Нет приложений, которые могут их использовать. Эти ограничения исходят от Apple iOS, и их невозможно преодолеть.

Google Android

Google Android поддерживает адаптеры с «классическим» Bluetooth (версии 1.х, 2.х, 3.х) и Wi-Fi.

Windows 8.1, Windows 10, Windows Phone 8.1, Windows Mobile 10

Car Scanner для Windows поддерживает адаптеры с «классическим» Bluetooth (версии 1. х, 2.х, 3.х) и Wi-Fi.

Цена адаптера от 5$ до 100$. Какой из них я должен купить?

Вы должны знать, что большинство дешевых адаптеров (с ценой <$50) на самом деле НЕ ELM327. Это китайские клоны, притворяющиеся ELM327, действующие как ELM327.

Что плохого в “клонах”?

Купить дешевый китайский клон – это как играть против казино – казино всегда выигрывает.

Большинство “клонов” имеют разные ошибки.

На самом деле существует несколько «настоящих» версий китайских клонов:

Старые клоны, помеченные как «v.1.4» или «v.1.5», они были очень хорошо собраны, поддерживали 90% набора команд ELM327 и в большинстве случаев работал как оригинальный ELM327 без глюков. Сейчас очень сложно найти такой хороший клон.
Более новые клоны с пометкой «v.2.1». Это дерьмо. 100% этих клонов содержат ошибки (см. список известных ошибок ниже). I Если вы видите дешевый ELM327 с пометкой «v.2.1», ИЗБЕГАЙТЕ ПОКУПКИ ЭТОГО ДЕРЬМА!
Хитроумные китайские фальшивомонетчики, которые делали клоны v. 2.1, поняли, что потребители предпочитают покупать клоны ELM327, помеченные как «v.1.4» или «v.1.5», и не хотят покупать «v.2.1», что было полно ошибок. Итак, что они сделали? Они просто изменили строку версии в «v.2.1» на «v.1.5». И у нас есть фактически клоны «v.2.1», но помеченные как «v.1.5». Это такой же кусок дерьма, как и в версии 2.1, только с измененной строкой версии.

Вот список известных багов с «плохими» клонами:

100% из них не поддерживают полный набор команд ELM327. Некоторые из них даже не поддерживают основные команды.
Некоторые из них не поддерживают все протоколы, поддерживаемые оригинальным ELM327. Большинство v.2.1 не имеют поддержки SAE J1850 PWM/VPM, поэтому вы не сможете подключиться к старым автомобилям Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu, Ford, Lincoln, Mazda.
Некоторые из них не могут подключаться к разным автомобилям. Большинство «плохих» клонов не могут подключиться к Nissan/Infinity/Datsun.
Большинство из них не могут подключиться с помощью расширенных строк инициализации к автомобилям, которые не полностью поддерживают OBD2.
Они теряют пакеты данных. Например. при запросе VIN-кода с автомобиля вы получаете всего 2/3 VIN-кода, потому что несколько пакетов данных были утеряны плохим клоном.
Некоторые данные датчика могут быть переданы с неправильными значениями. У меня есть клон, который всегда показывал температуру охлаждающей жидкости автомобиля +25 С. Даже если это было 0 С или 80 С?
Обычно тормозит соединение, зависает и т.д.

Итак, какой адаптер мне купить?

Лучший из лучших – на основе оригинального (оригинального) чипа ELM327 версии 1.4 или 2.1.

Если это слишком дорого, попробуйте купить клон с пометкой «v1.4» или «v.1.5» по цене от 20 долларов.

Если вы купите дешевый адаптер за 5-10 долларов, 99% из них будут клонами «v2.1».

Некоторые пользователи считают клоны с пометкой «Vgate» хорошими, но вы также можете купить «клон» «клона Vgate», который будет клоном «v. 2.1» с наклейкой Vgate.

Почему так важно купить хороший адаптер? Разве это не простой передатчик?

На самом деле адаптер на базе ELM327 – это не просто передатчик. Это «маленький компьютер», который на самом деле управляет всей связью с автомобилем.

Это не программное обеспечение, которое на самом деле подключается к ЭБУ вашего автомобиля, это чип ELM327. Он может обрабатывать около 10 вариантов базовых протоколов и интерпретировать информацию из этих протоколов в один.

Итак, если у вас плохой «переводчик», ваше программное обеспечение (Car Scanner) и ваш автомобильный ЭБУ не будут понимать друг друга. Но если у вас есть хороший «переводчик», у них будет очень интересная беседа, и вы получите всю необходимую информацию.

Прежде всего, я не продаю адаптеры! Все мои советы основаны на собственном опыте и отзывах пользователей Car Scanner.

Для всех устройств (iOS, Android, Windows) я раньше рекомендовал Viecar Bluetooth 4, вот так выглядит: белый, с прямым (не Т-образным) корпусом, упакован в фирменную пластиковую коробку. Стоит около 15-25 долларов.

ВНИМАНИЕ! Недавно производитель изменил детали этого устройства, чтобы сделать его дешевле. В некоторых случаях это может физически повредить контакты в диагностическом разъеме, поэтому я больше не рекомендую это делать.

Этот адаптер имеет чип Bluetooth 2.0 + Bluetooth 4.0, поэтому он совместим со всеми операционными системами (iOS, Android, Windows).

Вы можете купить его в интернет-магазинах, таких как Amazon, Aliexpress.com, eBay.com и т. д.

Альтернативные варианты:
Vgate iCar Pro BLE (#ad link) — этот адаптер имеет чип Bluetooth 2.0 + Bluetooth 4.0, поэтому он совместим со всеми операционными системами (iOS, Android, Windows).
Внимание: старые версии прошивок (до v.4.1.02 от 08.01.2021) этих устройств некорректно поддерживают адресацию CAN Extended, используемую на автомобилях Toyota и BMW. Чтобы это исправить, обновите прошивку. Вы можете скачать последнюю версию прошивки для Vgate iCar Pro здесь.

Vgate iCar 2 (ссылка #реклама) — этот адаптер имеет Bluetooth 2.0, поэтому совместим только с Android ( не совместим с iOS! ). Это устройство плохо работает с CAN 29 бит, поэтому не рекомендуется для автомобилей, которые используют CAN 29 бит (платформа VAG MEB, Honda, Land Rover Discovery 3 и т.д.). Это хорошее устройство для других автомобилей, использующих CAN 11 бит или другие протоколы.

OBDLink MX+ (#ad link)
Pro: фирменное высококачественное устройство, поддерживающее iOS и Android. Он обеспечивает высокие скорости передачи данных и корректно работает с набором команд ELM327 версии 1.3b (честная 1.3b — намного лучше, чем поддельные 1.5 или 2.1).
Минус: высокая цена, иногда он уходит в глубокий сон, чтобы сохранить автомобильный аккумулятор, и вам нужно вынуть его из розетки и снова вставить, если вы хотите использовать его снова. Использование классического Bluetooth имеет еще одну проблему: когда вы передаете музыку с телефона на автомобильную мультимедийную систему через Bluetooth, это оказывает влияние на производительность. Это влияние увеличивается в 2 раза при использовании Bluetooth LE (4.0) и в 5-10 раз при использовании классического Bluetooth.

OBDLink CX (#ad link) — хорошее устройство с поддержкой Bluetooth LE (4.0).

Если вы хотите купить другую модель адаптера — попробуйте найти какой-нибудь «фирменный» адаптер и не покупайте noname адаптеры!

Никогда не покупайте адаптеры xTool, потому что они несовместимы с ELM327 и могут использоваться только с собственным ПО.
Не покупайте проводные адаптеры (usb, com) — Car Scanner поддерживает только беспроводные адаптеры.
Ни в коем случае не покупайте адаптер со словом «мини» в названии. Вероятность купить «плохой» адаптер составляет 99%.
Не покупайте дешевые (<10$) адаптеры.
Адаптеры с MAC-адресом Bluetooth, начинающимся с 11:22:33 и 00:00:00
Устройства KONNWEI (раньше их рекомендовали к покупке, но сейчас качество ухудшилось и устройства часто теряют пакеты данных)
С названием «Микромеханик» (многие перестают работать через короткий промежуток времени)
С именем «THINMI. COM» (ограниченная поддержка команд ELM327, много поддельных ответов)

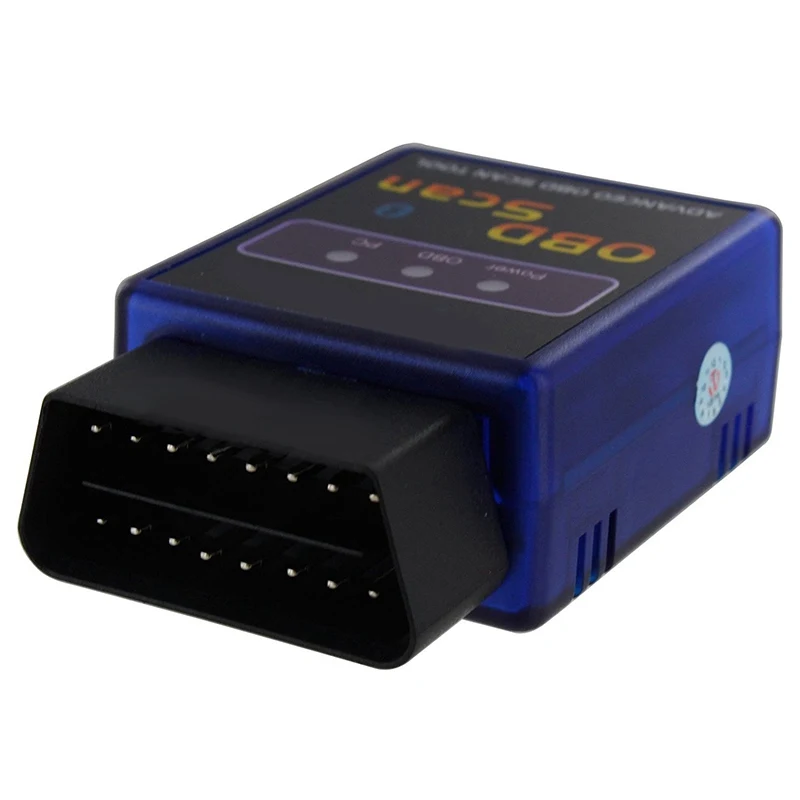

Не покупайте адаптеры, которые выглядят так (они совместимы, но большинство из них очень низкого качества):

PS. Ссылки на этой странице ведут в магазин Amazon.com, и как партнер Amazon я зарабатываю на соответствующих покупках.

Инструмент читателя развертки миниого автомобиля ELM327 Bluetooth OBD-II OBD2 диагностический для приложения вращающего момента операционной системы андроида

Наличие деталя оценка сколько времени оно примет прежде чем оно будет погружено вне к клиенту. Обратите внимание, что наличие НЕ указывает количество времени, которое потребуется для того, чтобы товар или заказ были доставлены покупателю. Фактическое время доставки зависит от выбранного способа доставки и других факторов.

Это статусы доступности, которые вы найдете на страницах наших продуктов.

Обычно доставка осуществляется в течение 1 дня: этот товар есть на складе и будет отправлен в течение 24 часов (1 рабочий день) после размещения заказа. Фактическое время доставки зависит от выбранного способа доставки.
Обычно доставка осуществляется в течение 3-5 дней: этот товар будет получен от одного из наших поставщиков после того, как вы разместите заказ, он должен прибыть на наш склад и быть отправлен в течение 3-5 рабочих дней. Фактическое время доставки зависит от выбранного способа доставки.
Обычно отгружается в течение 4-6 дней: этот товар есть в наличии на нашем складе в ЕС и будет отправлен в течение 4-6 рабочих дней после размещения заказа. Фактическое время доставки зависит от выбранного способа доставки.
Обычно доставка занимает от 7 до 14 дней: * Этот товар будет получен от одного из наших поставщиков после того, как вы разместите заказ, он должен прибыть на наш склад и быть отправлен в течение 7–14 рабочих дней. Фактическое время доставки зависит от выбранного способа доставки.
Обычно отгружается в течение 21 дня: этот товар будет изготовлен на нашем заводе после того, как вы разместите заказ, и будет отправлен в течение 21 рабочего дня. Фактическое время доставки зависит от выбранного способа доставки.
Нет на складе: этого товара нет на складе, и в настоящее время он недоступен у наших поставщиков.

*Если статус доступности товара «В наличии — обычно отгружается в течение 7–14 дней», то товар находится в наличии на региональном складе и будет отправлен в течение 7–14 рабочих дней после размещения заказа. . Фактическое время доставки зависит от выбранного способа доставки.

ДОСТАВКА ПО ВЕЛИКОБРИТАНИИ (до 2 кг)

Большинство товаров находится на складе, и мы делаем все возможное, чтобы отправить их как можно скорее. Большинство товаров обычно доставляются в течение 2-3 рабочих дней (суббота НЕ считается рабочим днем). Тем не менее, имейте в виду, что некоторые товары хранятся для нас у наших поставщиков, поэтому доставка этих товаров займет примерно 4-6 рабочих дней. Пожалуйста, убедитесь, что вы проверили предполагаемую дату доставки в списке.

Мы предлагаем все товары с БЕСПЛАТНОЙ ДОСТАВКОЙ В ЭКОНОМИКЕ ВЕЛИКОБРИТАНИИ (Северная Ирландия, Шотландское нагорье и острова, остров Мэн, остров Силли, остров Уайт, Джерси и Гернси не имеют права на бесплатную доставку, если товар не может быть отправлен в пост). Если вы выберете бесплатную доставку, товар будет отправлен наиболее экономичным способом.

ОБРАТИТЕ ВНИМАНИЕ: Все отправления Royal Mail доставляются в течение 1–3 рабочих дней, но это не гарантируется. Если через 7 дней вы не получили свой товар, пожалуйста, свяжитесь с нами. Мы не можем заменить отсутствующие заказы, пока не истечет этот 14-дневный период.

ДОСТАВКА ПО ВЕЛИКОБРИТАНИИ (более 2 кг)

Мы используем все основные курьерские службы (DHL, DPD, Parcel Force и Royal Mail). У нас есть несколько складов, поэтому в зависимости от того, где находится товар, мы будем использовать транспортную компанию, закрепленную за этим складом. Мы постараемся сообщить вам о курьере, используемом на странице списка.

Бесплатная доставка только для материковой части Великобритании. К сожалению, покупателям в отдаленных районах при оформлении заказа будет добавлена доплата за почтовые расходы.

ПОСТАВКИ ПО ЕС

Поскольку Великобритания вышла из ЕС, для получения любых товаров, отправляемых с нашего склада в Великобритании, скорее всего, потребуется таможенная пошлина и НДС. Мы включим номер eBay IOSS и покажем уплаченный НДС (как это делается на сайте eBay). Обратите внимание, что мы абсолютно не контролируем таможенную обработку/задержки/сборы. Мы просим покупателей проявить терпение, и если от вас потребуется какое-либо действие, чтобы пройти через таможню, вы должны как можно скорее связаться с транспортной компанией, чтобы избежать возврата (поскольку первоначальная почтовая оплата не может быть возвращена).

У нас есть склад в ЕС, и если мы сможем, мы постараемся использовать его для вашей доставки. Это не всегда возможно, но если мы можем, то будем, так как это будет означать отсутствие таможенных пошлин и пошлин.

ДОСТАВКА В НЕ ЕС

Для клиентов из стран, не входящих в ЕС, мы считаем, что быстрее и дешевле отправлять нашу продукцию напрямую с нашего завода-изготовителя в CPR. Это обеспечивает лучшую ценность для клиента, потому что стоимость доставки примерно на 40% дешевле, а также примерно на 5 дней быстрее в пути. Если вы недовольны этим, вам нужно будет сообщить нам об этом в момент заказа, но, поскольку это дешевле и быстрее, мы сомневаемся, что возникнут проблемы, поскольку мы хорошо разбираемся в экспорте.

Некоторые товары находятся только на нашем складе в Великобритании, поэтому их придется отправлять оттуда. ). Обратите внимание, что мы абсолютно не контролируем таможенную обработку/задержки/сборы. Мы просим покупателей проявить терпение, и если от вас потребуется какое-либо действие, чтобы пройти через таможню, вы должны как можно скорее связаться с транспортной компанией, чтобы избежать возврата (поскольку первоначальная почтовая оплата не может быть возвращена).

Важная информация о доставке:

Если товар возвращается к нам как неудачно доставленный, то, к сожалению, вам придется заплатить еще раз за повторную отправку товара.
Для большинства доставок требуется подпись при доставке.
У нас есть много складов по всей Великобритании, поэтому вы можете обнаружить, что если вы заказываете два или более разных продукта, они могут быть отправлены отдельно. Элементы будут поступать на службу, указанную для каждого элемента.
Мы также можем использовать курьера, отличного от указанного на странице продукта, из-за наличия.
Мы НЕ отправляем в следующие зоны: Африка, Центральная Америка и Карибский бассейн, Ближний Восток, Южная Америка.
Полный список стран, за исключением почтовых отправлений: Албания, Андорра, Беларусь, Босния и Герцеговина, Хорватия, Республика Кипр, Чехия, Эстония, Гибралтар, Греция, Гернси, Венгрия, Исландия, Джерси, Латвия, Лихтенштейн, Македония. , Молдова, Монако, Черногория, Румыния, Сан-Марино, Сербия, Шпицберген и Ян-Майен, Украина, город-государство Ватикан, Бруней-Даруссалам, Камбоджа, Гонконг, Индонезия, Лаос, Макао, Малайзия, Филиппины, Тайвань, Вьетнам, Американское Самоа, Острова Кука, Фиджи, Французская Полинезия, Гуам, Кирибати, Маршалловы Острова, Микронезия, Науру, Новая Каледония, Ниуэ, Палау, Папуа-Новая Гвинея, Соломоновы Острова, Тонга, Тувалу, Вануату, Уоллис и Футуна, Западное Самоа, Бермуды, Гренландия, Мексика, Сен-Пьер и Микелон, Афганистан, Армения, Азербайджанская Республика, Бангладеш, Бутан, Китай, Грузия, Индия, Япония, Казахстан, Корея, Юг, Кыргызстан, Мальдивы, Монголия, Непал, Пакистан, Шри-Ланка, Таджикистан, Туркменистан, Узбекистан
Мы не несем никакой ответственности за случайные или косвенные убытки, понесенные в результате задержки доставки.

Vgate® ELM327 Bluetooth OBD2 автомобильный диагностический сканер V2.1

В настоящее время: $11,99

(3 отзыва) Написать рецензию

Вгате

Вгате® ЭЛМ327 Блуэтоотх ОБД2 Автомобильный диагностический блок развертки В2.

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:: ЭЛМ327-БТ-ВГАТЭ-В2.1
СКП:: 652129515486

Текущий запас:

Описание
3 отзыва

Bluetooth-сканер Vgate ELM327 V2. 1 — это инструмент для диагностики и диагностики двигателя как для автолюбителей, так и для профессионалов. Bluetooth-сканер ELM327, подключенный к вашему смартфону, планшету или компьютеру с ОС Android, позволяет легко сканировать и очищать коды двигателя, просматривать и сохранять данные двигателя в режиме реального времени и выполнять тесты на готовность к выбросам. Этот сканер является отличным недорогим, экономичным решением для совместимых * автомобилей.

Особенности:

Считывание и удаление диагностических кодов неисправностей (DTC) и выключение индикатора проверки двигателя
Подключение к смартфону/планшету Android с помощью одного из множества бесплатных совместимых приложений или к компьютеру с поддержкой Bluetooth®
Просмотр данных о транспортном средстве, графиков и параметров производительности в режиме реального времени во время вождения
Найдите и устраните проблемы до того, как они произойдут
Окупается за одно использование
Беспроводное соединение через Bluetooth на расстоянии до 3 метров (без раздражающих кабелей)
Совместимость * с большинством автомобилей, совместимых с OBDII (см. совместимые протоколы ниже)
Отличное недорогое экономичное решение для совместимых автомобилей

Пароль пары Bluetooth: 1234

*Совместимые протоколы OBDII (v2.1):

ISO 9141-2 (начало 5 бод, 10,4 кбод)
ISO 14230-4 KWP (5 бод инициализация, 10,4 кбод) – KWP2000
ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод) – KWP2000
ISO 15765-4 CAN (11-битный идентификатор, 500 кбод) — CAN-ШИНА
ISO 15765-4 CAN (29-битный идентификатор, 500 кбод) — CAN-ШИНА
ISO 15765-4 CAN (11-битный идентификатор, 250 кбод) — CAN-ШИНА
ISO 15765-4 CAN (29-битный идентификатор, 250 кбод) — CAN-ШИНА

Покрытие автомобиля:

Работает на большинстве автомобилей OBDII (1996+ в США) и EOBD (бензиновые автомобили с 2001+ и дизельные автомобили с 2003/2004 в Европе), которые используют совместимые протоколы связи, перечисленные выше.
Чтобы ваш автомобиль был совместим с OBDII, он должен иметь 16-контактный DLC (разъем канала передачи данных) под приборной панелью, а на информационной табличке транспортного средства по контролю выбросов должно быть указано, что автомобиль совместим с OBDII.

*ПРИМЕЧАНИЕ: НЕ совместим со следующими протоколами:

SAE J1850 VPW — используется на старых автомобилях GM и Chrysler/Dodge до 2008 года выпуска
SAE J1850 PWM — использовался на старых автомобилях Ford до 2008 года выпуска
SAE J1939 — используется на грузовых автомобилях большой грузоподъемности

Доступные функции:

С соответствующими приложениями выполните следующие операции:

Считайте диагностические коды неисправностей, как общие, так и специфичные для производителя, и отобразите описания кодов с более чем 3000 универсальными определениями кодов в базе данных
Сброс диагностических кодов неисправностей и отключение индикаторов проверки двигателя
Отображение и запись данных датчика в реальном времени, включая:

Число оборотов двигателя
Температура охлаждающей жидкости
Расчетное значение нагрузки
Состояние топливной системы
миль в час Скорость
Кратковременная корректировка топливоподачи
Долгосрочная корректировка топливоподачи
Давление во впускном коллекторе
Время опережения
Температура воздуха на впуске
Расход воздуха
Абсолютное положение дроссельной заслонки
Напряжение кислородного датчика/соответствующие краткосрочные корректировки подачи топлива
Состояние топливной системы
Давление топлива
+ Еще

Рекомендуемое бесплатное приложение для Android: Torque

Torque — это инструмент для измерения производительности и диагностики OBDII для любого устройства, работающего под управлением операционной системы Android. Это позволит вам получить доступ ко многим датчикам в системе управления двигателем вашего автомобиля, а также позволит вам просматривать и очищать коды неисправностей.

3 отзыва Скрыть отзывы Показать отзывы

5
Работает отлично!
Опубликовано Неизвестный 22 августа 2016 г.
Очень легко инициализировать и соединить с Bluetooth. У меня была проблема с тем же кодом ошибки около 6 месяцев назад, и друг использовал сканер OBD2 той же модели, чтобы найти код ошибки и очистить его. Ошибка не повлияла на работу моего автомобиля (VW Jetta TDI). Я купил свой собственный сканер, потому что знал, что он будет работать. Он обнаружил ту же проблему, проблему с glo plug. Я попрошу механика посмотреть на мою машину перед зимой, просто чтобы быть уверенным. Я использовал Torque Lite в качестве приложения для Android. Очень доволен сканером.
4
Отличный продукт для обнаружения кодов ошибок
Опубликовано Джеффом 17 апреля 2015 г.
Этот продукт делает то, что он говорит, вы можете узнать, какие коды ошибок есть у вашего автомобиля, а также позволяет сбросить их. Мне нравится, что это позволит мне следить за расходом топлива.
5
Очень полезный инструмент
Опубликовано Павел Микула 20 января 2015
Я использую этот инструмент с приложением Torque для Android. Работает очень хорошо и я доволен.

сопутствующие товары
Клиенты также просмотрели

Jtron Car Mini Bluetooth OBDII ELM327 Диагностический сканер Продажа, цена и отзывы

Отправить в:

Описание
Отзывы(2)
Доставка и оплата
Оптовый запрос

Описания

Основные характеристики:
Jtron car mini Bluetooth ELM327 OBDII диагностический сканер
Материал: пластик
Выходной протокол: Bluetooth
Версия Bluetooth: V1.5 Chevrolet, Universal, Honda, Toyota, VW, Benz, Hyundai, Buick, Audi, Ford
Рабочее напряжение: 12 В
Рабочий ток: 45 А
Расстояние передачи: 10 см
Диагностический интерфейс: 16-контактный
Поддерживаемые языки: английский
Поддерживаемые марки смартфонов: Samsung, Blackberry, LG, Motorola, Nokia, Sony Ericsson
Поддержка приложений: ноутбуки, ПК, смартфоны
Поддержка программных платформ Android, Symbian, PPC (Windows mobile), Win XP
Поддерживаемые протоколы: ISO15765-4 ( CAN), ISO14230-4 (KWP2000), ISO9141-2, J1850 VPW, J1850 PWM

Функция:
Чтение кодов неисправностей, проверка индикатора двигателя (MIL), удаление кодов неисправностей, отображение текущих данных датчиков, расчет расхода топлива , сканирование подушек безопасности

Чтение параметра:
Число оборотов двигателя, температура всасываемого воздуха, расход воздуха, напряжения датчика кислорода, связанные с краткосрочной корректировкой подачи топлива, состояние топливной системы, давление топлива, расчетное значение нагрузки, температура охлаждающей жидкости, состояние топливной системы, скорость автомобиля, короткое замыкание временная корректировка топливоподачи, долговременная корректировка топливоподачи, давление во впускном коллекторе, опережение ГРМ

Спецификация

Все (2)
Фотографии (2)
Видео (1)
Сортировать по: Все
Все Самые горячие Самые полезные Самые последние
Перевести на английский

Натан
Да (0) Цвет: Прозрачный
Sahni” data-title_en=”Mr. Sahni”> Мистер Сахни
Этот товар работал так, как было описано. Это очень полезно, и я очень рекомендую его всем.
Предложение
Работает довольно хорошо, но немного расходует заряд батареи моей машины; все равно это отличный продукт!
- JPG” data-big=”https://review.gbtcdn.com/public/images/gearbest/review/201602/1E11D286D134467AD3FC0B82BE305DD0_640-506.JPG”>
ФЕВ 10,2016

Federico Duca

Да. (0) Цвет: Прозрачный

Очень маленький OBD, а большой потенциал!

Очень маленький, высококачественный, быстрый и интуитивно понятный, а также идеален для хранения во время вождения автомобиля!

Предложение

…” data-weakness=”It would be nice to have specific software for BMW and Mini….”> Было бы неплохо иметь специальное программное обеспечение для BMW и Mini. Пожалуйста, отправьте ваш оптовый запрос ниже. Обратите внимание, что обычно мы не предоставляем бесплатную доставку при оптовых заказах, но оптовая цена будет выгодной сделкой.

Ваша целевая цена:

Количество заказа:

Страна:

Ваше имя:

Ваш телефон:

Ваш адрес электронной почты:

Название компании:

Подробная информация для запросов:

Ваши недавно просмотренные товары

Предпродажное обслуживание

Поршень (OBD2 и ELM327) APK

Piston (OBD2 & ELM327) для Android — это приложение поршень , последняя версия которого выпущена 2 сентября 2022 года. Разработанное как приложение для передачи данных, оно специально разработано, чтобы дать вам уникальный опыт работы с электронным ключом. Piston — это диагностическое приложение OBD II, разработанное с учетом простоты. Приложение умеет:. – чтение оперативных данных. – отображение зарегистрированных данных стоп-кадра. Приложению требуется ключ OBD II Bluetooth или WiFi (на базе ELM327) для связи с автомобилем.

Основные характеристики поршня (OBD2 и ELM327)

Диагностическое приложение OBD II.
чтение оперативных данных
отображение кодов неисправностей и их сброс
отображение зарегистрированных данных стоп-кадра
J1850 VPW и ШИМ
ИСО 9141-2
CAN (11 и 29 бит – как 250, так и 500 кбит/с)
Приложение данных о поршнях, в котором содержится множество элементов BlueDriver OBD2 Scan Tool .
Piston (OBD2 & ELM327) APK для Android можно бесплатно загрузить с наших зеркал или из Play Store.
Последнее обновление выпущено 2 сентября 2022 г.

Связанные: HobDrive OBD2 ELM327, автомобильная диагностика, бортовой компьютер: Бортовой компьютер, MPG и измеритель производительности и диагностика ELM327/OBD2

Редактор Веселин Недев

Загрузить APK 2. 1.3

Поршень (OBD2 & ELM327) видео, скриншоты и отзывы

СОВЕТ #1 Как удалить автомобиль [ELM 327 и приложение Piston] ПОРШЕНЬ – OBD2 – ТЕСТ приложение на Android

Вот несколько отзывов об этом Android-автомобиле, чтобы дать вам представление о том, как его оценивают другие люди.

Как и большинство других, я пробовал почти все приложения OBDII. Поршень работает… Этим все сказано, он работает! Интерфейс приятный, чистый и понятный. Сопряжение прошло гладко (даже с дешевым читателем ebay за 12 долларов), данные в реальном времени и данные снимка работают отлично. У меня не было проблем с очисткой кодов, и он просто делает то, что должен делать! Иногда просто хорошо работающая вещь является освежающим изменением, учитывая сомнительное качество, которое появляется в магазине приложений. Я очень доволен этим продуктом, и до сих пор не было надоедливых придирок купить что-то еще или обновить, чтобы получить функции.

Пробовал много разных приложений, это, безусловно, лучшее. Я механик и использую множество инструментов сканирования высокого класса, например: tech3, modis, mdi… хотя нет метода Android/Bluetooth для доступа к потокам данных. и dtcs даже приближаются к возможностям (пока) вышеупомянутых инструментов сканирования, поршень имеет самый простой пользовательский интерфейс и отображение данных, чем любой другой из Android / Bluetooth-ридеров, которые я пробовал … продолжайте в том же духе!

Наряду с обзорами ознакомьтесь с высококачественными снимками экрана, чтобы получить более подробное представление об этом приложении для передачи данных.

Связанный: Автомобильный сканер ELM OBD2: бортовой компьютер + автомобильный диагностический инструмент с широчайшим набором функций и приборной панелью!

Скачать Поршень (OBD2 и ELM327) APK для Android

Я хотел бы рассказать вам , как загрузить и установить Piston (OBD2 и ELM327) APK для Android всего за пять простых шагов, безопасный и рабочий способ избежать ограничений .

Шаг 1. Загрузите APK-файл Piston (OBD2 и ELM327) на Android-устройство

Нажмите синюю кнопку ниже и перейдите на страницу загрузки.

Шаг 2. Выберите способ загрузки

Имейте в виду, что некоторые приложения и игры могут быть недоступны в Google Play для вашей страны проживания. Вместо этого вы можете сохранить файл APK с наших зеркал.

Шаг 3. Разрешите установку сторонних приложений.

Если вы получаете предупреждение об установке после запуска сохраненного файла, нажмите Меню > Настройки > Безопасность > и отметьте Неизвестные источники , чтобы разрешить установку из этого источника! Это необходимо делать только при первой установке неизвестного APK-файла.

Шаг 4. Найдите и установите загруженный файл APK

Я предлагаю использовать приложение файлового менеджера (мой выбор — MiXPlorer, так как оно надежное и простое в использовании), чтобы найти apk-файл Piston (OBD2 и ELM327). Чаще всего он находится в папке Downloads . Откройте его сейчас и приступайте к установке (ознакомьтесь с этим руководством по загрузке и установке файлов APK и XAPK, если у вас возникнут трудности).

Шаг 5: Запустите приложение и наслаждайтесь

Запустите установленное приложение Piston (OBD2 и ELM327) и наслаждайтесь!

Обратите внимание, что файл APK может работать на любом популярном эмуляторе Android. Вы также можете отправлять отчеты DMCA здесь.

Что обновлено в версии 2.1.3

* Исправления

Загрузить APK 2.1.3

Технические характеристики

Лицензия	Бесплатно
Совместимость	Требуется Android 4.0
Язык	Английский
Категории	авто, транспортные средства, поршень, данные, ключ, стоп-кадр
Размер файла	1,4 Мб
Текущая версия	2. 1.3
Подходит для	Все
Дата выпуска	2 сентября 2022 г.
Проявитель	Стинез
Загрузки	1 123 322
Варианты загрузки	APK / Google Play
Рейтинг пользователей	4,40 из 5 из 44 оценок

Поршень (OBD2 и ELM327) альтернативы

По моему скромному мнению, хорошо иметь еще одно приложение auto , такое как поршень . Вы никогда не знаете, когда вам понадобится хороший заменитель ключа . Ниже приведены некоторые другие приложения, такие как Obd Mary и Obd Harry Scan , сравниваемые и доступные для бесплатной загрузки.

Титул	загрузок	Рейтинг
Поршень (OBD2 и ELM327)	1123322	4,40
EOBD Facile	4256774	4,20
HobDrive OBD2 ELM327, диагностика автомобиля, бортовой комп	217798	3,30
CarBit ELM327 OBD2	293850	4,30
Обд Мэри	1899879	4,70

Объект EOBD Измерьте крутящий момент с помощью диагностического считывателя ELM 327 OBD2. Стереть код ODB с помощью ELM327

HobDrive OBD2 ELM327, диагностика автомобиля, бортовой комп Бортовой компьютер, MPG и счетчик производительности и диагностика ELM327/OBD2

CarBit ELM327 OBD2 Инструмент диагностики ЭБУ двигателя OBD 2, использующий адаптер Wi-Fi/Bluetooth ELM327

.
Обд Мэри OBD2 диагностика автомобиля. Пользовательская приборная панель. Бортовой компьютер ЭЛМ.
Инструмент сканирования BlueDriver OBD2 BlueDriver® – это диагностический сканер OBD2 премиум-класса. www.BlueDriver.com
Обд Гарри Скан Универсальный диагностический сканер EOBD для считывания показаний датчиков и очистки ошибок/DTC. Используйте ELM327
Автомобильный сканер ELM OBD2 Бортовой компьютер + автомобильный диагностический прибор с широчайшим набором функций и приборной панелью!
inCarDoc Автомобильный сканер OBD2 ELM327 и диагностика: чтение Check Engine, DTC, эконом….
EOBD Facile: Автомобильный сканер OBD2 v3.
44.0857 [Plus]
Категории Приложения 10.03.2022
EOBD Facile: Автомобильный сканер OBD2 v3.44.0857 [Plus]
Требования: 5.0 и выше
Обзор: Держите автомобильный сканер OBD-2 в кармане! Проведите диагностику автомобиля с помощью смартфона или планшета Android… и узнайте, почему горит индикатор двигателя… нет необходимости сверяться с руководством производителя!
Проведите диагностику автомобиля с помощью смартфона и узнайте причину, по которой горит индикатор двигателя (или индикатор бортовой системы диагностики)… Нет необходимости обращаться к дилеру для диагностики!
Подключите интерфейс ELM 327 к порту OBD вашего автомобиля (OBD2) и запустите приложение автомобильного сканера EOBD Facile: вы сможете считывать коды неисправностей двигателя и трансмиссии и просматривать данные с вашего автомобиля в режиме реального времени.
Уже более 2 миллионов загрузок!
Для нашего автомобильного сканера требуется Bluetooth или WiFi-совместимый интерфейс ELM327 OBD2 или диагностический автомобильный сканер klavkarr
Для нашего приложения требуется совместимый с Bluetooth или WiFi интерфейс ELM327 OBD2, подобный тому, который мы предлагаем: /elm327-obd2-wifi-iphone-b642. html
—————————
Диагностика автомобильным сканером
их значение. EOBD Facile содержит более 15 000 определений
✅ Удалить (или стереть) коды ошибок OBD2
✅ Очистить MIL: индикатор неисправности (проверьте индикатор двигателя) на нашей приборной панели
✅ EOBD Facile отображает коды ошибок ODB2, специфичные для производителя. Они предоставят вам дополнительную информацию для следующих марок: Renault, Peugeot, Citroën, Opel, BMW, Ford, Audi, Volkswagen, Skoda, Fiat, Alfa Romeo, Mercedes, GM, Chevrolet, Pontiac и т. д.…
✅ В режиме реального времени отображение датчиков автомобиля и возможность записи в файл. В зависимости от конфигурации вашего автомобиля вы сможете увидеть: скорость автомобиля, обороты двигателя, температуру двигателя, угол опережения зажигания, крутящий момент двигателя, количество всасываемого воздуха и т. д.
✅ Создавайте записи о своих поездках и читайте их с помощью нашего программного обеспечения EOBD Facile для Windows / MacBook. )
Совместимые автомобили OBD-2
Чтобы проверить, совместим ли ваш автомобиль со стандартом E OBD/OBD2 и автомобильным сканером, посетите наш веб-сайт. На основе данных, предоставленных нашим сообществом, мы создали список из нескольких тысяч автомобилей, совместимых с OBD2, протестированных с помощью нашего программного обеспечения EOBD Facile.
Этот список доступен бесплатно на нашем веб-сайте. Коммерческие автомобили совместимы с 2007 года.
Не можете найти разъем OBD-2? Загрузите наше бесплатное приложение «Где мой порт OBD2?» Найди это!
Автомобильный сканер ELM 327
Соединение со смартфоном может осуществляться с помощью ELM327 OBD2 Bluetooth или WiFi. EOBD ´Facile функционирует с этими двумя типами беспроводного соединения.
Предупреждение. Многие сканеры, заявленные как совместимые с ELM327, продаются в Интернете под разными названиями. Но большинство из этих сканеров не работают должным образом. Проблемы со связью с вашим автомобилем могут исходить от этих китайских копий ELM327.
В нашем приложении вы можете проверить, обладает ли ваш ELM 327 всеми необходимыми функциями для качественной диагностики OBD2.
Если во время этой проверки большинство функций недоступны, это означает, что ваш OBD-сканер неисправен. В этом случае мы предлагаем вам обратиться в компанию, которая продает эти ELM327. Kiwi 3, Viecar, V-Gate, Carista, LELink, Veepeak работают с нашим приложением для сканирования автомобилей.
Для получения дополнительной информации о нашем приложении и автомобильной диагностике ODB2, пожалуйста, посетите наш веб-сайт: outilsobdfacile.com
★ Дополнительные / платные функции разблокированы
★ Код отладки удален
★ Подпись исходного пакета изменена
➡ Языки: Full Multi Languages
➡ Процессор архитектуры: arm64-v8a, armeabi-v7a, x86, x86_64
➡ Разрешение экрана: 160dpi, 240dpi, 320dpi, 480dpi, 640dpi
Что нового:
3.44.0857
— Улучшение для BMW
, W203)
— Улучшения сброса масла на Mercedes, Renault и Dacia
В этом приложении нет рекламы
Подробнее:
https://play.
