Двигатель 1 6 форд фокус 1: Двигатель Форд Фокус 1 1.6 литра устройство ГРМ, технические характеристики

Двигатель Форд Фокус 1 1.6 литра устройство ГРМ, технические характеристики

Главная » Бензиновые двигатели

9 мая 2017Бензиновые двигатели02.5к.

Ford Focus 1 с двигателем 1.6 литра из серии Duratec мощностью 98 лошадиных сил можно встретить в огромном количестве машин на вторичном рынке. Модель оказалась не только очень популярна в новом виде, но и востребована на вторичном рынке. Простой и надежный силовой агрегат Фокуса первого поколения позволил существенно продлить жизнь автомобилю. На 4 цилиндра в чугунном блоке приходится всего 8 клапанов, плюс цепной привод ГРМ. Довольно долговечное сочетание.

Содержание

1. Устройство двигателя Форд Фокус 1 1.6 л.
2. Головка блока цилиндров двигателя Ford Focus 1 1.6
3. Масляный насос Фокус 1 1.6
4. Привод ГРМ двигателя Форд Фокус 1
5. Характеристики двигателя Фокус 1.6 литра

Устройство двигателя Форд Фокус 1 1.

6 л.

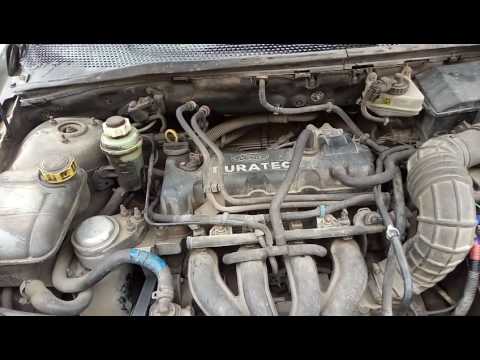

Двигатель Форд Фокус 1 Duratec 98 л.с. — четырехтактный бен­зиновый, четырехцилиндровый, восьмиклапанный, рядный, с верх­ним расположением распредели­тельного вала, порядок работы ци­линдров: 1 — 3 — 4 — 2 (отсчет от шкива коленчатого вала).

Система питания — распределенный впрыск топлива с электронным управле­нием. Двигатель с коробкой передач и сцеплением образуют единый блок — силовой агрегат, установленный в моторном отсеке попе­рек автомобиля на трех резинометаллических опорах. Блок цилиндров отлит из чугуна. Цилиндры расточены непосредст­венно в блоке. Диаметр цилинд­ров — 82 мм.

В нижней части блока выполнены опоры коленчатого вала — пять постелей коренных подшипников со съемными крышками, которые крепятся к блоку болтами. Опоры обрабатываются в сборе с крыш­ками, поэтому крышки не взаимо­заменяемы. В верхних частях опор (в постелях блока) выполнены выходные отверстия масляных кана­лов, предназначенных для смазки коренных подшипников, а также сквозные отверстия, в которые за­прессованы шариковые клапаны с форсунками. Через эти форсунки масло разбрызгивается на днища поршней и стенки цилиндров.

Головка блока цилиндров двигателя Ford Focus 1 1.6

ГБЦ Фокус 1 — из алюминиевого сплава. Она цент­рируется на блоке двумя втулками и крепится двенадцатью винтами (два из них короткие). Между бло­ком и головкой установлена без­усадочная металлоармированная прокладка. В верхней части головки блока ци­линдров выполнены пять опор (подшипников скольжения) рас­пределительного вала. Опоры разъемные. Нижняя часть опоры выполнена заодно с головкой бло­ка цилиндров, а каждая из пяти верхних (крышек) крепится к ниж­ней части двумя болтами. Отвер­стия опор обрабатываются в сборе с крышками, поэтому крышки не взаимозаменяемы. В нижней части опор имеются выходные отверстия масляных каналов для смазки под­шипников скольжения.

В головку блока цилиндров за­прессованы седла и направляю­щие втулки клапанов. Клапаны — стальные, расположены в два ря­да. Тарелки впускных клапанов большего диаметра. Рычаги при­вода клапанов установлены на гидроопорах, поэтому двигатель не нуждается в регулировке тепло­вых зазоров. В рычагах установле­ны ролики, что снижает износ ку­лачков распределительного вала. Смазываются ролики из форсунок, расположенных на концах рыча­гов. Масло к форсункам поступает через гидроопоры. Маслоотражательные колпачки клапанов вы­полнены заодно с нижними тарел­ками клапанных пружин.

Масляный насос Фокус 1 1.6

Масляный насос — шестеренча­тый, с внутренним зацеплением и редукционным клапаном, кото­рый расположен в корпусе насоса. Корпус прикреплен к блоку цилинд­ров шестью болтами и с внутрен­ней стороны закрыт крышкой. Ве­дущая шестерня (меньшего диа­метра) установлена на ступице шкива коленчатого вала. Для пере­дачи вращения шестерне на ступи­це выполнены две лыски. В поддо­не картера двигателя установлен маслоуспокоитель. Для его креп­ления на головках четырех болтов крышек коренных подшипников коленчатого вала выполнены резь­бовые хвостовики. К двум из этих болтов прикреплен кронштейн маслозаборника. Трубка маслозаборника фиксируется на патруб­ке масляного насоса болтом.
Снизу к блоку цилиндров через резинометаллическую прокладку прикреплен поддон картера, от­литый из алюминиевого сплава. В поддоне картера выполнено от­верстие с резьбовой пробкой для слива моторного масла.

Привод ГРМ двигателя Форд Фокус 1

Распределительный вал выполнен из стальной трубы, на которую на­прессованы кулачки. Он приводит­ся во вращение однорядной цепью от звездочки, установленной на ко­ленчатом вале. Натяжение цепи поддерживается автоматически — гидравлическим натяжителем. Газораспределительный механизм Форд Фокус 1 закрыт пластмассовой крышкой го­ловки блока цилиндров. В крышке установлен маслоотделитель сис­темы вентиляции картера. Схема ГРМ движка Форд Фокус 1 1.6 Duratec 98 лошадиных сил далее.

Конструкция довольно проста. Цепь передает вращательный момент от звездочки коленвала, к звездочке распредвала. По бокам цепи стоят башмаки. Справа неподвижный, а слева натяжной башмак, который натягивается гидравлическим натяжителем. Механизм весьма долговечный поэтому особого вмешательства не требует.

Характеристики двигателя Фокус 1.6 литра

• Рабочий объем – 1597 см3
• Количество цилиндров – 4
• Количество клапанов – 8
• Диаметр цилиндра – 82 мм
• Ход поршня – 75.5 мм
• Привод ГРМ – цепь
• Степень сжатия – 9,5
• Мощность л.с.(кВт) – 98 (72) при 5500 об. в мин.
• Крутящий момент – 140 Нм при 4300 об. в мин.
• Тип топлива – бензин АИ-92
• Объем масла при замене с фильтром – 4,10 литра
• Объем масла при замене без фильтра – 3,90 литра

8-клапанный 1.6 литровый двигатель Дюратек разрабатывался специально для стран с тяжелыми условиями эксплуатации, поэтому в нашей стране силовой агрегат прижился хорошо. Этот же мотор можно встретить на Форд Фиеста и Форд Фьюжн разных лет выпуска.

Рейтинг

( 1 оценка, среднее 5 из 5 )

Поделиться:

CDDA – двигатель Форд Фокус 1.

6 Zetec RoCam 8v

Технические характеристики 1.6-литрового бензинового двигателя Форд Zetec RoCam CDDA, надежность, ресурс, отзывы, проблемы и расход топлива.

1.6-литровый 8-клапанный двигатель Форд CDDA собирался с 2002 по 2005 год на заводе в ЮАР и устанавливался лишь на бюджетную версию популярной модели Фокус первого поколения. Данный агрегат по сути бразильский мотор Зетек РоКам, но официально назывался Дуратек 8v.

К линейке Zetec RoCam также относят двс: A9JA.

Содержание:

• Характеристики
• Расход
• Применение
• Поломки

Технические характеристики мотора Ford CDDA 1.

6 Zetec RoCam 8v

Точный объем	1597 см³
Система питания	распр. впрыск
Мощность двс	98 л.с.
Крутящий момент	140 Нм
Блок цилиндров	чугунный R4
Головка блока	алюминиевая 8v
Диаметр цилиндра	82.1 мм
Ход поршня	75.5 мм
Степень сжатия	9.5

Особенности двс	нет
Гидрокомпенсаторы	да
Привод ГРМ	цепь
Фазорегулятор	нет
Турбонаддув	нет
Какое масло лить	4.1 литра 5W-30
Тип топлива	АИ-92
Экологический класс	ЕВРО 3
Примерный ресурс	320 000 км

Расход топлива CDDA Форд 1.6 Зетек РоКам

На примере Ford Focus 2004 года с механической коробкой передач:

Город	10. 4 литра
Трасса	6.7 литра
Смешанный	8.0 литра

На какие автомобили ставили двигатель CDDA Ford Zetec RoCam 1.6 l

Ford

Focus 1 (C170)	2002 – 2005

Недостатки, поломки и проблемы Форд Зетек РоКам 1.6 CDDA

Часть двигателей из первой партии оказались с браком и быстро выходили из строя

Однако моторы без брака проявили себя с лучшей стороны и считаются надежными

Чаще всего владельцы жалуются на высокий расход топлива и громкую работу двс

Проблемы с заводкой в сильный мороз и долгим прогревом уходят с перепрошивкой

Цепной механизм ГРМ нередко требует замены после 200 000 километров пробега

Дополнительные материалы

Видео о капитальном ремонте мотора Zetec Rocam 8v

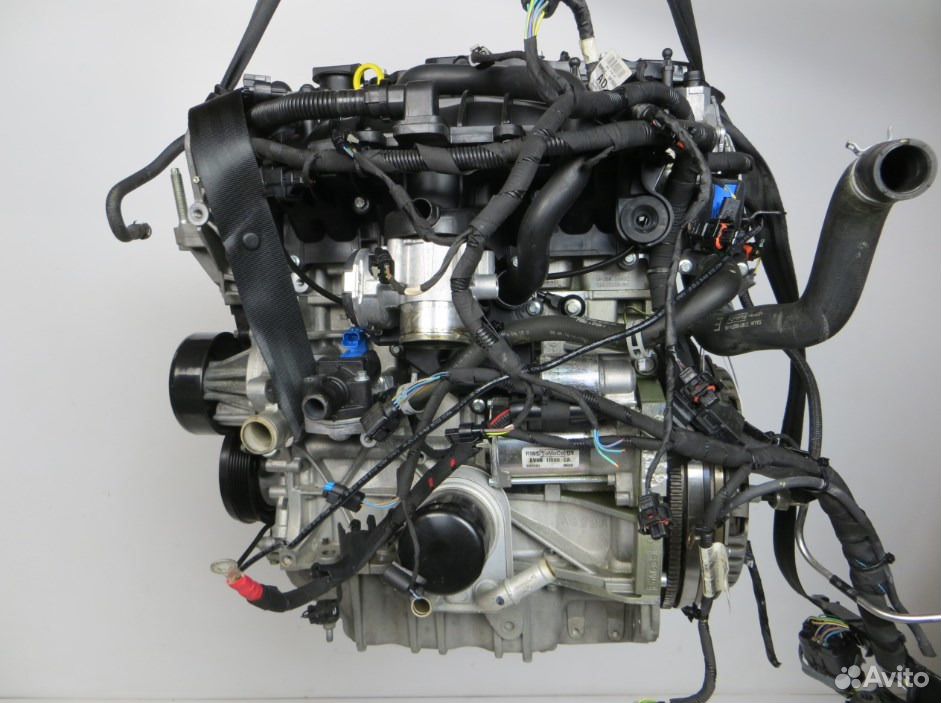

Компоненты для двигателей FORD 1.6 EcoBoost
