Установка дополнительного фонаря заднего хода

Многие владельцы Гранд Старексов жалуются на плохое освещение от фонарей заднего хода. Сдавать назад в ночное время — целая проблема.

Немного спасает ситуацию только хорошая камера заднего вида с высокой чувствительностью, если она есть.

Но многим мало и этого.

Кто-то хочет поставить дополнительный задний свет, чтобы по ночам видеть все как днем.

Есть несколько вариантов.

Вариант №1.

Дополнительные фары устанавливаются под бампер.

проблема в том, что при таком расположении — фонари очень уязвимы. Любой сугроб или высокий бордюр — фонарей нет.

Вариант №2

Дополнительные фары устанавливаются на поперечину верхнего багажника

недостаток такого варианта — фонари светят выше автомобиля и вдаль, что не решает проблему с плохой освещенностью именно ЗА автомобилем внизу, т.е. в том месте, куда машина сдает задним ходом.

Вариант №3

Установка дополнительного света на спойлер.

Этот вариант мы считаем самым оптимальным. Фонари не мешаются обзору, не влияют на аэродинамику. К тому же , они находятся под спойлером и практически не загрязняются, т.к. всю грязь, при движении, с них сдувает.

Для установки на задний спойлер мы рекомендуем рассматривать фонари от фирмы Hella. Хорошо подходят варианты Hella Micro FF (бывают фары дальнего света и фары противотуманного света)

Как раз такие фары установлены на автомобиле, на фотографиях выше.

Также можно использовать фары Hella FF-75

скоммутировать эти фары можно как угодно.

Например: включение совместно с фонарями заднего хода; отдельное включение; режим “моргания” (это для тех, кто любит вам помигать “дальним”)

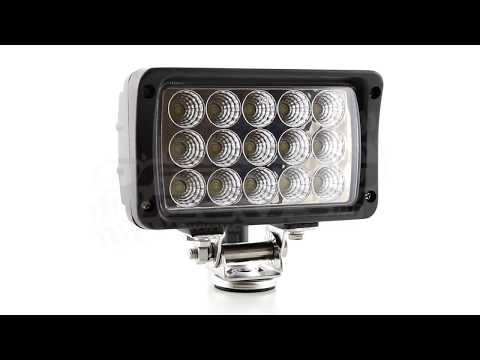

А теперь посмотрим, как выглядит в работе комплект Hella FF75

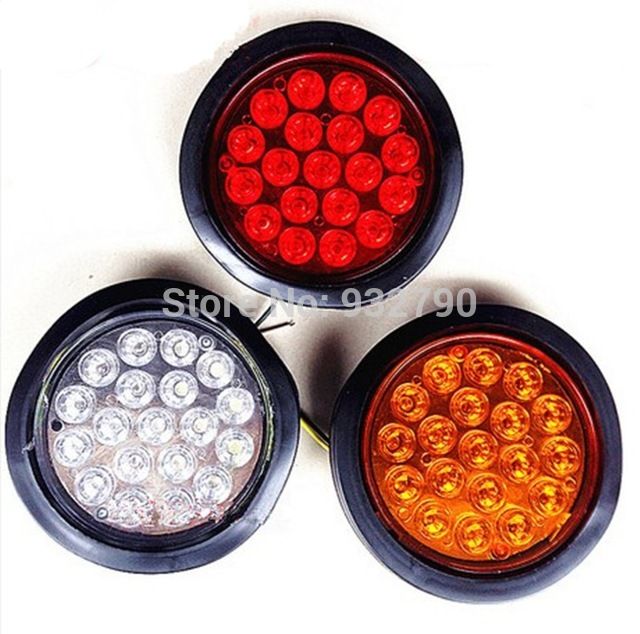

Можно установить и другие фары — светодиодные. Популярны сейчас фары на базе сверхмощных светодиодов CREE

а вот так это выглядит на улице

Владельцы, установившие себе такие комплекты задних фонарей — довольны.

Доброго времени суток всяк заглянувшему на мою страничку!

Честно говоря ни знаю чем думали конструктора когда создавали задние плафоны, но мне категорически не хватало света от штатных фонарей заднего хода, может конечно я слепошарый и всем хватает света, но для меня разворачиваться и парковаться в темное время суток, это самое жестокое издевательство.

Было решено, что как только появится время и средства то сделаю доп подсветку. Изначально хотел пойти по проторенной дороже, как делал на делике. но прикинув, понял что будет смотреться достаточно топорно, найти более аккуратных плафонов не получилось, а мож плохо искал.

Долго лазил по просторам интернета и нашел достаточно неплохие варианты, которые можно было приобрести за 3000-4000.

Но мы то ни пальцем деланные, и покупать то что можно сделать самому для меня негоже.

Прикинув, взял в руки сварку, болгарку и принялся за изготовление.

Как улучшить свет фонарей заднего хода?

Многие автовладельцы, пересев на авто более свежего модельного ряда, жалуются, что задние фары плохо светят. Особенно страдают от этого водители тонированных машин, и не оснащенных камерой заднего вида. Почему же так сложилось?

В угоду дизайнерским изыскам и с целью экономии, почти все производители современных автомобилей стали экономить на казалось бы, необходимой вещи – фара и лампа заднего хода.

Почти все вновь выпускаемые автомобили явно уступают по эффективности работы фонарей заднего хода автомобилям, выпускавшимся ранее. Вот возьмем для примера весьма популярный автомобиль Ниссан Икс Трэйл (Nissan X-Trail) текущего поколения (кузов 31) и его более старую версию:

На этом сравнительном фото видно, что вместо двух фар, у нового поколения уже одна фара заднего хода, и сам излучатель фары стал меньше по площади. Соответственно эффективность освещения дороги при движении автомобиля задним ходом стала хуже.

Кроме того, если раньше мощность стандартной лампы накаливания была 21W (Ватт) и их было 2 шт., то сейчас автомобильные производители применяют лампочку заднего хода мощностью всего 16W . Как говорится, разница очевидна даже не «на лицо», на калькуляторе: 42 против 16.

И те автолюбители, кого не устраивает эффективность заводского освещения, пытаются самостоятельно решить эту проблему – улучшить свет фар заднего хода.

Некоторые пытаются изменить освещенность дороги при движении задним ходом путем установки дополнительной фары заднего хода.

Но если у вас не брутальный внедорожник, то такой тюнинг, мягко говоря, не стоит «колхозить» на современный автомобиль. Хотя бы из уважения к стараниям конструктора, который создавал дизайн автомобиля.

Но наиболее правильным решением, на наш взгляд, является повышение яркости свечения заводской фары заднего хода, не внося никаких изменений во внешний вид и конструкцию самого автомобиля.

Часть автолюбителей, кто выбирает этот путь тюнинга и доработки заводской оптики, производит установку ксеноновой лампы в штатную оптику. Схема подключения комплекта ксенона весьма проста, и вполне осуществима своими руками. Данная операция вполне справляется со своей задачей, но в сравнении со штатной, галогеновой лампой, лишь частично, и с определенными нюансами.

Во-первых: лампа на основе свечения газа ксенон разгорается не сразу. Лишь спустя несколько секунд после включения задней скорости, когда в газоразрядной лампе будет достигнута определенная температура газа, достигается уровень максимального свечения.

Во-вторых: любая фара, где установлен ксенон, должна быть идеально чистой, т.к. даже небольшой налет грязи превращает хорошо сформированный пучок света газоразрядной лампы (ксеноновой) в непонятное световое облако. И, соответственно, у нас появляется задача – или каждый раз выбегать с тряпочкой и протирать заднюю фару, или установить омыватель фары заднего хода. Именно по этой причине, ни один авто производитель не устанавливает ксенон в корпус задних фонарей.

В-третьих: изначально корпус задней фары не предполагает установку лампы с ксеноном, и он не рассчитан на такую температурную эксплуатацию — при длительном включении корпус просто расплавится от газоразрядной лампы.

Возникает вопрос: какой же правильный вариант решения проблемы слабого освещения при движении задним ходом?

Да еще при наличии тонировки на заднем стекле, в темное время суток? Что можно посоветовать тем, кто желает качественно улучшить свет заднего хода?

На наш взгляд правильным решением является пойти по пути, уже проверенным автомобильными конструкторами!

Итак, мы предлагаем: установить в штатную фару заднего хода мощную светодиодную лампу, оснащенную специальной линзой.

Именно так сейчас оборудованы современные европейские автомобили премиум направления (например, автомобили Mercedes уже в заводской комплектации оснащены светодиодными лампами).

В результате такой доработки мы получим свечение не меньше, по мощности, чем ксенон, но в разы мощнее тусклой заводской лампы. Скорость нарастания света матрицы светодиода – измеряется скоростью самого света. Равных тут нет, и не будет!

Потребляемая же мощность светодиода минимальна, так что даже штатная проводка, смело, выдержит подобную доработку — никаких изменений вносить не потребуется, что особенно важно для гарантийных дилерских машин. И огромный плюс — светодиоды греются меньше чем ксенон или обычная лампа накаливания.

фото пример — светодиодные лампы заднего хода

И, что немало важно, светодиодное излучение практически не замечает легкого налёта грязи, в отличие от ксенона, но это никак не отменяет обязанность водителя транспортного средства содержать в чистоте световые приборы автомобиля.

В нашей работе по улучшению свечения фонарей заднего хода мы используем уже проверенные светодиодные модули Probright RL для замены ламп с цоколем W16W и W21W. Технические характеристики : Probright RL ==>>

В Новосибирске купить и установить продукцию можно в нашем техническом центре AvanCar.

Продукция Probright сертифицирована для установки на автомобили и соответствует всем положенным ГОСТам и техническому регламенту о безопасности колесных транспортных средств (постановление Правительства РФ от10.09.2009 №720

Возможна установка на гарантийные автомобили !

Для жителей других городов России и Казахстана предлагаются услуги нашего интернет магазина по оформлению заказа доставкой.

Читайте также другие статьи о применении светодиодов Probright в качестве ДХО и светодиодных габаритных огней:

Использование штатных противотуманных фар в качестве дневных ходовых огней

Тех.центр “AvanCar” – продукция Probright в Новосибирске

УСЛУГИ И ТОВАР СЕРТИФИЦИРОВАНЫ !

(сохранение дилерской гарантии)

С уважением, компания AvanCAR Electronics Novosibirsk,

На сайте компании AVANCAR всегда можно получить весьма подробную информацию о новинках противоугонных систем StarLine , о различных видах оказываемых нами услуг , найти полезную информацию в виде статей и тестов , обзоров новинок автоэлектроники, систем охраны,комфорта. Где качественная у становка автомобильной сигнализации в Новосибирске . Прочитать отзывы о нас , и о предлагаемых нами продуктах. Купить Старлайн со скидкой. Противоугонная система для автомобиля — установить противоугонную систему в Новосибирске Black Bug

Фонарь заднего хода для Нивы

NIVA-FAQ	ФОРУМ \| НОВИНКИ FAQ \| КАРТА САЙТА \| ПОИСК ПО САЙТУ

Фонарь заднего хода для Нивы
Авторы Денис Гудцов и NeoJet

На улице осень, с каждым днем солнце садится все раньше и раньше, а есть еще у нас живописные места, где я не успел за это лето побывать. Выезжать оттуда ночью иногда бывает довольно проблематично, особенно задним ходом. Поэтому после первого такого мучительно возвращения я твердо решил поставить сзади дополнительную лампочку.

Первым делом пришло в голову применить стандартную лампу заднего хода от 2101. Но, как выяснилось в ходе проведенных экспериментов, светит она довольно плохо. Толку практически никакого. Сам собой напрашивался вариант об установке белой противотуманки. В итоге был приобретен галогенный фонарик с лампочкой на 50 Вт. Смотрится довольно аккуратно и, что самое главное – не слишком низко свисает с бампера, тем самым оторвать его каким-нибудь камнем становится немного сложнее:-) Сразу же для себя решил, что включаться фонарь должен сам, когда горят штатные фонари заднего хода. А еще будет лучше, если включаться он будет только в темное время суток, т. е. когда еще и габариты работают. Вот, что получилось (на левом фото включен только задний ход, на правом – задний ход и габариты):

Подключать по-любому будет нужно через релюшку, т. к. не хочется вешать на стандартный датчик заднего хода еще 50 Вт. А как сделать логическое “И”? Правильно, поставить еще одну релюшку. Идем в соседнюю кабинку и покупаем две релюшки на 4 контакта, 30А (у нас стоят по 25 р.). Желательно сразу приобрести колодки для реле, а так же контакты типа “мама” (по 1 р.). Колодок понадобится 2 шт. (на каждое реле), цену не помню, но точно не дороже чем реле стоят 😉 Так. Еще нужно запастись проводом, желательно потолще, и термоусадочной трубкой.

Установка

Первым делом проверяем фонарик: если работает – отлично, не работает – не знаю что с ним делать, наверное обратно нести, но у меня такого не было. Далее необходимо решить, куда мы его будем ставить. Какое место для установки выбрал я. видно на фото. Попытаюсь обосновать свое решение. Во-первых, подальше от глушителя.

Во-вторых, мне кажется, что фонарик должен стоять сбоку, а не по центру.

Как выяснилось в дальнейшем, лучше его ставить подальше от проушин. На данный момент я езжу уже без этого фонаря, т. к. умудрился его оторвать, ползая по сугробам – вырвало с корнем, на бампере только крепеж остался. На следующий день я застрял в снегу так, что пришлось трактором вытаскивать. Он своим тросом окончательно загнул тот крепеж, который остался от фонарика…

В общем, выбрали место, пора сверлить отверстие. Бампер желательно снять. Снимается он довольно просто – нужно всего-навсего открутить 4 гайки (по 2 с каждой стороны). Откручивать легче всего торцевым ключом. Меня очень сильно выручил ключ “с трещоткой” – это такой, который в одну сторону прикладывает крутящее усилие, а при вращении его в другу сторону прокручивается свободно, с легким потрескиванием. Незаменимая вещь при откручивании гаек в труднодоступных местах. Если лень снимать бампер, можно попробовать просверлить так.

Крепление фонаря вопросов не вызывает. Единственный проводок от фонарика нужно как-то затащить в салон. До корпуса машины его лучше всего проложить по трубе, которая держит бампер:

Можно на нее провод намотать, а можно закрепить пластиковыми стяжками. Пришлось нарисовать руками, иначе было бы плохо видно.

Как же теперь попасть внутрь машины? Оказалось совсем не сложно. Прямо под ограничительными резинками есть небольшие отверстия. Если затолкать в них провод, то он вылезет в районе фар, прямо напротив пластиковых лючков в обшивке салона. Конец провода, который остается на улице, требуется подключить к фонарику. Самое главное все это дело хорошенько изолировать.

Теперь требуется протащить провод от блока предохранителей к багажнику. Сразу скажу, что разбирать нужно много и, раз уж такое дело, то лучше протащить “про запас” сразу несколько проводов. Как это делается описывать не буду, так как у меня уже были проложены провода, а как разбирать салон очень хорошо описано в статьях по модернизации дренажа бензобака.

Внимание! Все дальнейшие подключения лучше всего производить при выключенном зажигании, а еще лучше и безопасней – при отключенном аккумуляторе.

В блоке предохранителей лучше всего будет подключиться к прикуривателю. Предохранитель там стоит довольно серьезный, а лампочка моя кушает немного, т. е. запас будет приличный. Итак, обжимаем вилочку на проводок, предварительно надев на провод термоусадочную трубочку, и подключаем к свободному разъему (одному из двух), который идет от предохранителя. У меня, кстати, это место номер 10, хотя в современных руководствах написано, что за прикуриватель отвечает номер 16. Ставим на место блок предохранителей:

Как раз два зеленых провода, идущих в сторону рулевой колонки, и есть то, о чем я сейчас пишу. Один из них питает задний фонарь, а другой предназначен для включения реле от габаритов.

Теперь все работы будут вестись в багажнике. Скрепляем две релюшки вместе. Объединяем контакты 85, 86 и тянем от них проводок. Это будет корпус. Правильнее его присоединить к винтику, от которого питается “корпусом” весь задний фонарь. Объединяем другие контакты 87 и ничего от них не тянем ;). К контакту 30 одного реле подводим провод, который идет из блока предохранителей, а к такому же контакту другого реле подводим проводок от фары. Два оставшихся контакта реле подключаем к габаритам (N85) (есть специальный разъемчик, видимо для подключения прицепа) и к лампочкам заднего хода (86). Я не стал резать зеленый провод, который как раз отвечает за питание лампочек заднего хода, а просто примотал свой проводок к выводу разъема. Собственно с подключением все. Принципиальная электрическая схема выглядит следующим образом:

Живьем это выглядит так:

Присоединяем аккумулятор, включаем зажигание, фары и задний ход. Смотрим горит ли наш фонарик. У меня загорелся сразу. Надеюсь, что у вас тоже 😉 Теперь остается хорошенько заизолировать всю эту систему и закинуть куда-нибудь вниз, за колесную арку.

Все. Ездить в темноте стало еще приятней 😉 .

Денис Гудцов, 22.12.03.

Дополнение от psvcrazy (письмом):

1. Фонарь лучше ставить НАД бампером (2 уже разбил).
2. Кроме того, у меня включение сделано еще и от кнопки (удобно заезжать на стоянку и освещать место пикничка) 😎

* * *

Мне совсем надоело то, что свет заднего хода ничего не освещает. В итоге купил фонарь WESEM рабочего света (300 р.).

Долго думал, куда его деть, потом решение пришло само. Ведь омыватель сзади я не использую совсем! Да и установка детбагажника не планируется.

Порядок установки:

1. Отворачиваем панель обшивки салона двери задка.
2. Удаляем трубки и форсунку омывателя стекла двери задка.
3. Рассверливаем отверстие жиклера омывателя.
4. Вставляем и прикручиваем фонарь:

Сверлим отверстие в месте декоративной панели “Lada Niva 4×4”
6. Протягиваем провод через весь салон (если от выключателя, как у меня) или протягиваем провод от штатных фонарей.

7. Подключаем провода к фонарю.
8. Собираем все, как было.

Собственно вот и все!

NeoJet, 16.05.08.

Не горит задний ход 2114. Не горит задний ход

21.08.2012

Фонари заднего хода – фонари белого цвета, которые загораются во время включения задней передачи. Если не горят фонари заднего хода, то вы попадаете в весьма аварийную ситуацию: люди могут не предугадать ваших действий, да и паркуясь в темноте, вы вряд ли что увидите без задних фонарей. В данной статье мы узнаем, что делать, если не горит задний ход на 2114.

Почему не горит задний ход?

Если у вас не горит лампа заднего хода, то причина может крыться в нескольких проблемах:

Не горит лампочка заднего хода. Заменяем соответствующую лампочку. Как заменить лампочку, смотрим в
Предохранители. Попросту перегорел предохранитель f16. Посмотрите и проверьте, в случае чего, замените его. На всякий случай проверьте остальные предохранители и возможно в них кроется проблема. Как проверить предохранители смотрим в .
Окислились контакты. Снимаем блок задней фары, чистим контакты. Чистим контакты на датчике заднего хода.
Нет массы на плате. Ставим массу или просто подкручиваем его. Масса находится под фонарём.
Обрыв провода датчика заднего хода. Проверяем, прозваниваем.
Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их вместе. После включаем заднюю передачу и зажигание. Если не горит задний ход на вашей 2109, то нужно менять датчик заднего хода. Читайте статью

Перегорел контакт на плёнке фары. Это болезнь всех samar, и лечится она заменой стоковой платы на доработанную, или сделать самому контактную группу без использования фар. Вот некоторые примеры доработок.

Фонарь заднего хода хотя и не относится к категории обязательных световых приборов, но, тем не менее, имеет огромное значение для безопасного передвижения вашего авто.

Фонарь заднего хода – основные функции

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость. Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения.

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Не работают фонари заднего хода – возможные неполадки и их причины

Для того чтобы оценить состояние фонаря и понять причину возможных неполадок, следует изучить устройство и принцип функционирования. Схема работы довольно простая и заключается в следующем. Как только происходит включение задней передачи, специальный шарик выключателя, выйдя из штока, замыкает контакты . Таким образом, на фонарь поступает напряжение, и он зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места, и контакты размыкаются под действием возвратной пружины.

Из всего вышесказанного становится понятно, что данные световые приборы, впрочем, как и все остальные, связаны с электрической частью, а значит, причин, по которым не работают фонари заднего хода, может быть уйма. Среди них наиболее распространенными являются:

перегоревшая лампочка;
окисление контактов;
вышедшие из строя предохранители;
отсутствие на плате «массы»;
поломался датчик заднего хода, или же произошел обрыв его проводов;
перегорели контакты на пленке фары.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя .

Для этого, освободив его, нужно завести машину и , а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Зачем нужен фонарь заднего хода

Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

Создание небольшого освещения дорожного полотна и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.
Информативная функция . При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.

В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.В любом случае, его необходимо открыть и оценить состояние предохранителя. Что касается номера, под которым расположено защитное устройство, то тут вам поможет справочная литература относительно электрооборудования вашего автомобиля. Если предохранитель перегорел, ни в коем случае не меняйте его сразу. Для начала найдите короткое замыкание и устраните его. Чтобы найти место замыкания, необходимо проверить протяженность всей трасы проводов. Тем не менее, если предохранитель целый, то переходим к другому шагу.

Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.

Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило, располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.

Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода. Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

Видео – Как улучшить фонари заднего хода на ВАЗ 2107

Вот так выполняется ремонт фонаря заднего хода. Как видите, это совсем не сложно и от вас потребуются простейшие знания электротехники.

Датчик заднего хода (ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода – не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например – отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений – убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

, который связан цепью ДЗХ и фонарями;
Нарушение посадки датчика заднего хода;
Окислились контакты фонарей;
Нет контакта проводки с , между блоком с предохранителями и штекером.

Где расположен датчик заднего хода?

ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это – , второй – датчик заднего хода .

Признаки неисправности датчика заднего хода

Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.

Как проверить датчик заднего хода на ВАЗ 2114?

Отключите провода питания от датчика заднего хода.
Замкните провода между собой напрямую.
Включите и .

Выводы:

Если в таком положении огни горят – датчик неисправен, поэтому его необходимо заменить.
Если же и в таком положении огни не загорелись – причина в цепи, датчик, скорее всего, не причем.
Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на “четырнадцатой”

Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.

Загоните машину на яму и поставьте ее на .
Демонтируйте защиту картера двигателя.
Снимите контакты с ДЗХ .
Аккуратно очищаем рабочее место от грязи и пыли.
Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
Подключите провода питания к новому датчику.
Вытрите все от остатков масла, используя ветошь.
(при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099. Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Неисправность ламп заднего хода возникает в силу ряда причин, вот наиболее распространенные из них.

— Неисправен датчик света заднего хода

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса. По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания). При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

— Перегорел предохранитель

За свет заднего хода отвечает предохранитель F5 8 А (монтажный блок 17. 3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый. В дальнейшем необходимо выяснить причину прегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т. д.

предохранитель F5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

— Перегорела лампочка

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

— Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

— Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

— Не подается электрический ток от монтажного блока до задних фонарей

К лампам заднего света ток подается по зеленому проводу, от поперечного штекера в монтажном блоке (Ш 9 или для 2114 — X9, вывод 16), который проходит через весь салон автомобиля с левой водительской стороны. Возможно, ослабло крепление штекера, или в нем окислился наконечник провода, или где-то переломился зеленый провод. Можно вынуть штекер из монтажного блока и подать напряжение отрезком провода с АКБ на вывод 16 зеленого провода. Лампа загорелась – провод исправен, нет, ищем место повреждения или сразу меняем его на новый.

— Неисправен токоподающий провод от монтажного блока к датчику

По нему ток подается на датчик и далее уже по зеленому проводу к лампочкам света заднего хода в задних фонарях автомобиля. Это красный или оранжевый провод от крайнего левого штекера в монтажном блоке (Ш6, X6/12) до датчика света заднего хода. Включите заднюю передачу. Выньте штекер Ш6 (X6) из монтажного блока и подайте напряжение отрезком провода от АКБ на вывод 12 штекера. Лампочка загорелась – проблемы с монтажным блоком, нет с датчиком или зеленым проводом.

— Неисправна электрическая цепь подающая напряжение на предохранитель F5 (F16)

В этом случае также не будет работать щиток приборов. Необходимо проверить элементы электрической цепи на наличие : вывод «30» генератора – 2 розовых провода – штекер Ш8 (X8) выводы 5,8 монтажного блока – штекер Ш1 (X1) выводы 6,5 монтажного блока – провода голубой с черным и коричневый к замку зажигания (по коричневому ток приходит, по голубому с черным идет на пятый предохранитель) – замок зажигания (выводы 30/1 и 15/1, они коммутируются при повороте ключа в замке зажигания во второе положение).

Примечания и дополнения

— В последнее время сильно ухудшилось качество изготовления датчиков света заднего хода для автомобилей ВАЗ 2108, 2109, 21099. Основная их проблема – не герметичность. Через некоторое время новый датчик начинает подтравливать масло из коробки передач через свой корпус. Поэтому следует периодически следить за его состоянием. Негерметичный датчик – источник возникновения , а это неустойчивый холостой ход, потеря мощности и приемистости, в дальнейшем выход из стоя элементов системы зажигания и электрооборудования.

— Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — .

Задние фонари и стоп-сигналы для мотоциклов

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Интегрированный задний фонарь Competition Werkes

89 долларов ^. ⁹⁶ 211 ^{долларов.} ⁴⁶

99,95 $ 234,95 $

Экономия 10%

Нет в наличии

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Встроенный задний фонарь DMP Powergrid

80 долларов ^. ⁹⁹ 188 ^{долларов.} ⁹⁹

89,99 $ 209,99 $

Экономия 10%

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Задний фонарь Cycle Visions Eliminator для Harley

269 долларов ^. ⁹⁵ 323 ^{долларов .} ⁹⁵

299,95 $ 389,95 $

Скидка 17%!

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Собрание света СИД специальностей сопротивления

идущих/стоп-сигнала для Харлей Спортстер

78 долларов ^. ⁹⁵ 84 ^{долларов.} ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

изготовленных на заказ света Saddlebag СИД динамики для Harley Touring

199 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Ciro Bag Blades LED Задний фонарь с последовательным поворотом для Harley Touring

199 долларов ^. ⁹⁹

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics ProBEAM Низкопрофильный светодиодный задний фонарь для Harley 1999-2022

189 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Drag Specialties Светодиодный низкопрофильный задний фонарь для Harley 1999-2022

107 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics ProBEAM LED Tri-Bar Наконечник заднего крыла для Harley Touring 2014-2022

169 долларов ^. ⁹⁵

Распродажа

Универсальная посадка Детали Universal Fit могут быть установлены на различные автомобили и могут потребовать модификации.

Базовая пластина заднего фонаря Custom Dynamics для Harley

29 долларов ^. ⁹⁵

Задний светодиодный фонарь

49 долларов ^. ⁹⁹

Задний фонарь X-LED Acerbis

47 $ ^. ⁴⁵

49,95 долл. США

5% экономии

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics ProBEAM Squareback Светодиодный задний фонарь для Harley

189 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

HogWorkz Xtreme Led Задний фонарь с подсветкой для Harley 1999-2022

99 долларов ^. ⁹⁸

TC Bros Круглый 2-дюймовый боковой задний фонарь/кронштейн номерного знака

99 долларов ^. ⁹⁵

Транспортное средство Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics Billet LED Taillight для Harley Breakout 2013-2020

179 долларов ^. ⁹⁵

Drag Specialties Laydown Задний фонарь для Harley

25 долларов ^. ⁹⁵ 30 ^{долларов.} ⁹⁵

Мини светодиодный задний фонарь BikeMaster

30 долларов ^. ⁷¹

34,12 $

Экономия 10%

Светодиодный задний фонарь CE Acerbis

66 долларов ^. ⁴⁵

69,95 $

Экономия 5%

Светодиодный задний фонарь Oxford Eyeshot

24 доллара ^. ⁹⁵

Светодиодный V-образный задний фонарь Speedmetal

$34 ^. ⁹⁹

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Акцентные лампы светодиодной панели Ciro для Harley Touring 2014-2022

199 долларов ^. ⁹⁹

TC Bros ‘Stop’ Model A Боковой задний фонарь / Кронштейн номерного знака

99 долларов ^. ⁹⁹

TC Bros 33 Задний фонарь с боковым креплением Ford / Кронштейн номерного знака

99 долларов ^. ⁹⁹

Светодиодный задний фонарь Acerbis

47 долларов ^. ⁴⁵

49,95 долл. США

5% экономии

Светодиодный овальный задний фонарь Speedmetal

$39^. ⁹⁹

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Светодиодный задний фонарь Rizoma Yamaha FZ-09 2014-2016

119 долларов ^. ⁰⁰

Koso Nano Dual Function Светодиодный стоп-сигнал / указатель поворота

$173 ^. ⁹⁵

Задний фонарь Rizoma Cafe Racer

89 долларов ^. ⁰⁰

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Kuryakyn Tour-Pak Lid Light для Harley Touring 2014-2022

98 долларов ^. ⁰⁹

108,99 $

Экономия 10%

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

света СИД панели заполнителя Чиро красные для короля дороги Харлей/плавного движения Электры 2014-2022

219 долларов ^. ⁹⁹

TC Bros ‘Stop’ Боковой задний фонарь / Кронштейн номерного знака

99 долларов ^. ⁹⁹

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Kuryakyn LED Акценты петли седельной сумки для Harley Touring 2014-2022

187 долларов ^. ¹⁹

207,99 $

Экономия 10%

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics ProBEAM LED Fillerz для Harley Touring 2014-2022

229 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Letric Lighting Co. Светодиодный задний фонарь под крылом для Harley Sportster 2007-2022

41$ ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics LED Taillight со встроенными поворотниками для Harley FXFB/S 2018-2022

129 долларов ^. ⁹⁵

Транспортное средство Детали Exact Fit разработаны специально для вашего автомобиля.

Светодиодный задний фонарь Drag Specialties для Harley Breakout 2013-2017

137 долларов ^. ⁹⁵ 141 ^{долларов.} ⁹⁵

Задний фонарь надгробия Drag Specialties

$83 ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics ProBEAM Низкопрофильный светодиодный задний фонарь с сигналами поворота для Harley 1999-2022

199 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics Low Profile LED Taillight с сигналами поворота для Harley

139 долларов ^. ⁹⁵

Drag Specialties Светодиодный задний фонарь и крепление номерного знака

130 долларов ^. ⁹⁵ 132 ^{долларов.} ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Kuryakyn Tracer Saddlebag Поддержка светодиодных вставок для Harley Touring 2014-2022

224 доллара ^. ⁹⁹

249,99 $

Экономия 10%

Сборка заднего фонаря и кронштейна

специальностей перетаскивания изготовленная на заказ для обвайзеров

Боббед

75 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Biker’s Choice Bullet-Style Turn Signal Bar для Harley 1999-2017

197 долларов ^. ⁹⁵ 206 ^{долларов.} ⁹⁵

TC Bros Cateye Боковой задний фонарь / Кронштейн номерного знака

79 долларов ^. ⁹⁵

Задний фонарь Emgo Classic

52 доллара ^. ¹⁶

57,95 $

10% экономия

Kuryakyn by Kellermann Bullet 1000 Задний фонарь с креплением на крыло

122 доллара ^. ³⁹ 135 ^{долларов.} ⁸⁹

135,99 $ 150,99 $

Экономия 10%

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

HogWorkz Ignitez Светодиодный задний фонарь для Harley 1999-2022

109 долларов ^. ⁹⁸

Joker Machine Светодиодный задний фонарь в стиле кафе в сборе

98 долларов ^. ⁹⁵

109,95 $

10% экономия

TC Bros Model A Боковой задний фонарь / Кронштейн номерного знака

99 долларов ^. ⁹⁹

Drag Specialties Мини-светодиодный задний фонарь «кошачий глаз» с креплением для номерного знака

51$ ^. ⁹⁵ 52 ^{долларов.} ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics LED Задний фонарь с сигналами поворота для Harley Fat Boy 2018-2022

129 долларов ^. ⁹⁵

TC Bros 33 Задний фонарь Ford

49 долларов ^. ⁹⁹

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Letric Lighting Co. Squareback Светодиодный задний фонарь с черным основанием для Harley 1999-2022

104 доллара ^. ⁹⁵

Drag Specialties Квадратный задний фонарь в сборе для Harley

$81 ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Drag Specialties Laydown Задний фонарь для Harley 1973-1998

25 долларов ^. ⁹⁵

Реплика заднего фонаря Emgo Classic Sparto

46 долларов ^. ⁷⁶ 65 ^{долларов.} ⁶⁶

51,95 $ 72,95 $

Экономия 10 %

Изогнутый задний фонарь Drag Specialties в сборе

51$ ^. ⁹⁵ 61 ^{долларов.} ⁹⁵

Задний фонарь Koso Infinity

37 долларов ^. ⁹⁵

Сборка задних фонарей Drag Specialties для Harley

53 доллара ^. ⁹⁵ 58 ^{долларов.} ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Letric Lighting Co. Squareback Светодиодный задний фонарь со встроенными поворотниками для Harley 1999-2022

104 доллара ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Letric Lighting Co. Slantback LED Задний фонарь с пластинчатым окном для Harley 1999-2022

$83 ^. ⁹⁵ 104 ^{долларов .} ⁹⁵

Задний фонарь Drag Specialties Skull Face

43 доллара ^. ⁹⁵

TC Bros Maltese Cross Боковой задний фонарь / Кронштейн номерного знака

79 долларов ^. ⁹⁵

Eddie Trotta Светодиодный приварной задний фонарь в сборе

128 долларов ^. ⁷⁰

$143,00

10% экономия

Универсальный задний фонарь Drag Specialties

43 доллара ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Kuryakyn Светодиодные полосы заднего крыла для Indian Touring & Cruiser 2014-2022

$161 ^. ⁰⁹ 166 ^{долларов.} ⁴⁹

178,99 $ 184,99 $

Экономия 10%

Узкий светодиодный задний фонарь «кошачий глаз» Drag Specialties

$57 ^. ⁹⁵

Russ Wernimont Светодиодный задний фонарь «кошачий глаз» Номерной знак поворота

$331 ^. ⁵⁴

348,99 $

5% экономии

Нет в наличии

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Двойные светодиодные дополнительные стоп-сигналы Denali B6 Harley Softail / Touring 2011-2022

211 долларов ^. ⁹⁷

Светодиодный задний фонарь «кошачий глаз» Drag Specialties

57 долларов ^. ⁹⁵

Drag Specialties Tombstone Светодиодный задний фонарь и кронштейн номерного знака

$81 ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Kuryakyn светодиодные вертикальные полосы заднего света для Honda GoldWing 2012-2015

$192 ^. ⁵⁹

213,99 $

Экономия 10%

Дополнительный светодиодный фонарь заднего хода PowerMadd

50 долларов ^. ⁰⁰

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Letric Lighting Co. Светодиодный задний фонарь в сборе со встроенными поворотниками для Harley FXDF 2008-2013

157 долларов ^. ⁹⁵

Custom Dynamics 7,5-дюймовый светодиодный стоп-сигнал Knight Riderz

39 долларов ^. ⁹⁵

Светодиодные поворотники Koso Nano

139 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Комплект линз задних фонарей Drag Specialties Tour-Pak для Harley Touring 1989-2013

32 доллара ^. ⁹⁵

Светодиодный стоп-сигнал Koso GT-02S

64 доллара ^. ⁹⁵

TC Bros 33 Ford Side Mount LED Tail Light / Кронштейн номерного знака

149 долларов ^. ⁹⁹

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics ProBEAM Fender Tip Light для Harley Touring 2009-2016

129 долларов ^. ⁹⁵

TC Bros Модель A Боковой светодиодный задний фонарь / Кронштейн номерного знака

149 долларов ^. ⁹⁹

Светодиодный задний фонарь Highsider Flight

99 долларов ^. ⁹⁹

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Ciro LED Fender Blades для Harley Tri-Glide 2009-2022

199 долларов ^. ⁹⁹

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Letric Lighting Co. Deluxe Strobe Slantback LED Taillight w/No Plate Window для Harley 1999-2022

167 долларов ^. ⁹⁵

Задний фонарь «кошачий глаз» Drag Specialties

$31 ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Custom Dynamics Двойная интенсивность защелки седельной сумки с корпусом для Harley Touring 2014-2022

229 долларов ^. ⁹⁵

Ультратонкий светодиодный задний фонарь «кошачий глаз» Drag Specialties

$74 ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Letric Lighting Co. Deluxe Slantback LED Задний фонарь без пластинчатого окна для Harley 1999-2022

146 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

изготовленных на заказ света обвайзера СИД низкопрофильной динамики для скольжения 2011-2022

Харлей Три Три

189 долларов ^. ⁹⁵

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Kuryakyn Omni LED Задний кофр Акценты для Honda Gold Wing 2018-2020

195 долларов ^. ²⁹

216,99 $

Экономия 10%

Светодиодный стоп-сигнал Koso Nano

69 долларов ^. ⁹⁵

Задний фонарь Koso Universal X

58 долларов ^. ⁴⁶

64,95 $

10 % экономии

Мальтийский светодиодный задний фонарь Drag Specialties

64 доллара ^. ⁹⁵

Светодиодный задний фонарь Koso Hawkeye

58 долларов ^. ⁴⁶

64,95 $

10 % экономии

Для конкретного автомобиля Детали Exact Fit разработаны специально для вашего автомобиля.

Стоп-сигнал хобота СИД

Хонда для крыла 2021-2022 золота Хонда

115 долларов ^. ⁸⁷

$125,95

8% экономии

Дополнительный задний фонарь ProBEAM Mini для моделей H-D

Перейти к содержимому

ДОПОЛНИТЕЛЬНЫЙ СОВРЕМЕННЫЙ СВЕТОДИОДНЫЙ СТОП-СИГНАЛ – СВЕРЛЕНИЕ НЕ ТРЕБУЕТСЯ

Простое решение для установки третьего стоп-сигнала на заднее крыло! Светодиодные задние фонари ProBEAM® были разработаны с нуля с использованием автомобильных светодиодов высочайшего качества и современной конструкции световых трубок! Линейка светодиодных задних фонарей премиум-класса Custom Dynamics® теперь обеспечивает повышенную боковую видимость для максимальной безопасности благодаря современным технологиям для мотоциклов Harley-Davidson®. Три ходовые светодиодные трубки освещают задний фонарь как ходовой фонарь, а 10 тормозных светодиодов полной яркости обеспечивают максимальную безопасность и видимость.

Две конфигурации крепления доступны для установки в дополнение к штатной планке заднего указателя поворота или для использования с креплением для номерного знака Custom Dynamics® Rear Signal Eliminator (продается отдельно). При установке с штатным задним указателем поворота задний фонарь крепится с прикрепленным монтажным кронштейном с использованием заводских болтов указателя поворота. Конфигурация Turn Signal Eliminator крепится к крылу с помощью двустороннего скотча, проводка скрыта за креплением Turn Signal Eliminator для крепления номерного знака (продается отдельно). Низкопрофильные задние фонари выступают всего на два дюйма над крылом, что придает автомобилю стильный индивидуальный вид. Доступен с красными или дымчатыми линзами. Пожизненная гарантия от выхода светодиода из строя.

Установка Plug and Play для Harley-Davidson® Street Glide (FLHX), Street Glide Special (FLHXS), Road Glide (FLTRX), Road Glide Special (FLTRXS) и Road King Special (FLHRXS) 2014-2022 гг.

Дополнительный задний фонарь для мотоцикла ProBEAM® Mini также доступен для Street Glide® (FLHX) и Road Glide® Custom (FLTRX) 2010–2013 гг.

Используйте вместе с модулем Custom Dynamics® Magic Strobes™ стоп-сигнала , чтобы добавить полноконтрастные стоп-сигналы или стробоскопы для еще большей видимости!

Подробнее

Конфигурация

Выберите вариант…

Объектив

Выберите вариант…

ПРОВЕРКА ПОДГОТОВКИ МОДЕЛИ ДЛЯ США

Предупреждение: рак и вред для репродуктивной системы — www.p65warnings.ca.gov

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Пожизненная гарантия
Подключи и играй

Товары, похожие на это

Детали и комплектация

Инструкция по установке

Фитинг

2014-2022 Harley-Davidson® Street Glide (FLHX), Street Glide Special (FLHXS), Road Glide (FLTRX), Road Glide Special (FLTRXS) и Road King Special (FLHRXS). Не подходит для моделей CVO.

Две конфигурации крепления доступны для установки в дополнение к штатной планке заднего указателя поворота или для использования с Custom Dynamics® Rear Turn Signal Eliminator Крепление номерного знака (продается отдельно).

Дополнительный задний фонарь для мотоцикла ProBEAM® Mini также доступен для Street Glide (FLHX) и Road Glide Custom (FLTRX) 2010–2013 гг.

Характеристики

СОВРЕМЕННЫЙ ДИЗАЙН СВЕТОДИОДНЫХ ТРУБ
3 ТРУБЫ ХОДОВОГО СВЕТИЛЬНИКА
10 ПОЛНОКОНТРАСТНЫХ СВЕТОДИОДОВ ТОРМОЗА
УСТАНОВКА ПОД СОЕДИНЕНИЕ
СВЕРЛЕНИЕ НЕ ТРЕБУЕТСЯ
КРАСНЫЕ ИЛИ ДЫМЧАТЫЕ ЛИНЗЫ
ПОЛНОСТЬЮ ГЕРМЕТИЧНЫЙ БЛОК
ПАТЕНТЫ США РАБОТАЮТ
ПАТЕНТ КИТАЯ: ZL2019304
.0
ПОЖИЗНЕННАЯ ГАРАНТИЯ НА СВЕТОДИОД
ПРОДАЕТСЯ КАЖДЫЙ

Копать глубже

Видео

Напишите свой отзыв

Мы будем присылать вам советы по установке, новости и многое другое. Мы не спамим.

Задние фонари не работают Технический осмотр и стоимость

Задние фары не работают Технический осмотр и стоимость

ЗАПРОСИТЬ ЦЕНУ

Ориентировочная цена рядом со мной

Местонахождение сервисной службы

Рейтинги клиентов

(62)

Как работает диагностика

Мгновенно заказать сертифицированного мобильного механика и диагностировать проблемы

03 9 необходимый ремонт

Ваш автомобиль готов к работе

Честные, авансовые и прозрачные цены на все услуги

Наши сертифицированные мобильные механики могут приехать к вам прямо сейчас.

Посмотреть наличие

Отзывы клиентов

(62)

Задние фонари или задние фонари являются важным элементом безопасности вашего автомобиля, особенно при движении ночью или в плохую погоду. Эти огни сообщают другим водителям, где вы находитесь на дороге, и загораются ярче, когда вы тормозите. Когда задние фонари выходят из строя, это может быть не только опасно для вас и других водителей, но и может привести к привлечению к ответственности сотрудника полиции. Если вы заметили проблему с задними фонарями, вам следует немедленно проверить ее.

Принцип работы этой системы:

В дневное время или при выключенных фарах задние фонари загораются только для обозначения того, что водитель тормозит. Ночью или при включенных фарах задние фонари горят постоянно, чтобы другие водители знали, где вы находитесь, и загораются ярче при торможении. Задние фонари управляются тем же переключателем, что и фары. Питание подается через реле на задние фонари, загораясь при включении переключателя. Выключатель стоп-сигнала, который обычно подключается к педали тормоза, зажигает более яркие стоп-сигналы при нажатии на педаль тормоза.

Распространенные причины этого:

Перегоревший предохранитель: В первую очередь механик должен ожидать соответствующий предохранитель для ваших задних фонарей. Когда предохранитель перегорает, он предотвращает замыкание цепи, в данном случае препятствуя включению задних фонарей. Иногда, когда линза заднего фонаря трескается или ломается, это может позволить влаге попасть в линзу и вызвать короткое замыкание, вызвав перегорание предохранителя.
Перегоревшие лампочки: Если не горит только один из задних фонарей, скорее всего, причина в перегоревшей лампочке. Когда нить обрывается внутри колбы, она не может освещать газ внутри колбы. Перегоревшая лампочка не повлияет на цепь всей системы заднего фонаря, а другой задний фонарь должен продолжать нормально функционировать.
Неисправное реле: Реле передает питание от аккумулятора на сами фары, но когда реле выходит из строя, соединение невозможно завершить. Реле также может выйти из строя из-за неправильного заземления. Провод, который не заземлен должным образом, не может защитить цепь и обеспечить выход для накопления избыточного заряда. Автомобиль с неисправным реле или плохой массой может не обеспечить питание задних фонарей.
Неисправный выключатель стоп-сигнала: Если задние фонари горят нормально, но не становятся ярче при торможении, возможно, выключатель стоп-сигнала не работает должным образом. Цепь выключателя стоп-сигнала замыкается при нажатии на педаль тормоза, но если выключатель был смещен со своего места или неправильно подключен, педаль тормоза может не замкнуть цепь, а это означает, что фонари не загорятся.

Чего ожидать:

Лучший мобильный механик приедет к вам домой или в офис, чтобы определить, почему ваши задние фонари вышли из строя. Затем механик предоставит подробный отчет об осмотре с указанием характера неисправности и стоимости любого ремонта, который необходимо выполнить

Как это делается:

При проверке электрических компонентов вашего автомобиля, особенно предохранителей и реле, механик принесет с собой мультиметр, который поможет ему или ей диагностировать, какой конкретный компонент вышел из строя. Механик начнет с осмотра задней части автомобиля на наличие любых поверхностных повреждений, таких как сломанные крышки задних фонарей и ослабленная или изношенная проводка. Если поверхностных повреждений нет, механик приступает к осмотру различных компонентов электрической цепи.

Механик начнет осмотр различных электрических компонентов автомобиля с предохранителей. Если он или она подозревает перегоревший предохранитель, они снимут соответствующий предохранитель для задних фонарей, чтобы проверить, не перегорел ли он. Если это так, механик затем заменит его предохранителем, рассчитанным на силу тока.

Если не горит только один из задних фонарей, механик должен проверить, не перегорела ли не горящая лампочка. Со временем лампы в конечном итоге выходят из строя и требуют замены. Механик проверит нить накала в незажженной лампочке, чтобы увидеть, не сломана ли она. Если это так, он или она заменит неисправную лампочку на новую.

Если лампы и предохранители работают исправно, механик проверит соответствующее реле задних фонарей. С помощью мультиметра механик может проверить сопротивление реле. Если он не работает должным образом, механик заменит его и подключит к существующим соединениям.

Если кажется, что задние фонари работают нормально, но стоп-сигналы не работают, механик должен проверить выключатель стоп-сигналов. Если выключатель стоп-сигнала не реагирует на педаль тормоза, механик снимет старый выключатель и заменит его новым. Затем механик должен проверить, работают ли стоп-сигналы и реагируют ли они на новый переключатель.

В случае любого ремонта механик проследит за тем, чтобы он или она завершили необходимый ремонт и обеспечили функциональность ваших новых компонентов. В случае, если проблема с задними фонарями вызвала код ошибки, механик будет использовать считыватель/сканер кода, чтобы очистить код и соответствующий индикатор.

Насколько важна эта услуга?

Задние и стоп-сигналы предназначены для того, чтобы помочь другим водителям видеть вас на дороге, и если они не работают, вы подвергаетесь повышенному риску аварии. Полицейский также может указать на то, что у вас не работают задние фонари, если вас остановят. Если вы заметили, что ваши задние фонари погасли или не работают должным образом, вам следует прекратить вождение автомобиля и обратиться к механику для проверки.

Быстрое и простое обслуживание у вас дома или в офисе

Гарантия на 12 месяцев и 12 000 миль пробега

Последние статьи и вопросы

Как долго работает нейтральный защитный выключатель?

Запуск двигателя Запуск автомобиля — это то, что большинство автовладельцев делают, даже не задумываясь. Они не понимают, сколько компонентов должно работать вместе, чтобы их машина заводилась правильно. Для большинства…

Как долго служит подвесная подушка безопасности?

Когда-то Когда-то предназначенные только для роскошных автомобилей и тяжелых грузовиков, сегодня системы пневматической подвески вступают в свои права, и ими оснащается все больше и больше автомобилей. Эти системы заменяют традиционную систему амортизаторов/распорок/пружин серией пневматических…

Законы о парковке штата Орегон: понимание основ

Когда Вы едете по штату Орегон, вам необходимо знать все законы, применимые к вождения и соблюдения безопасности. Конечно, также важно знать законы, связанные с парковкой. Если ты сделаешь…

Мой двигатель продолжает гореть. Мы заменили датчик соотношения воздух/топливо четыре раза.

Привет. Как вы, возможно, знаете, это может быть вызвано несколькими причинами, одной из которых является неисправный датчик (который вы уже заменили). Это также может быть вызвано утечкой всасываемого воздуха, негерметичностью или загрязнением…

Порванный пыльник

Езда с порванным пыльником моста приведет к вымыванию внутренней смазки из шарнира и попаданию грязи в сустав. Если вам нужно совершить поездку, он должен быть в состоянии…

Какой антифриз можно купить в Autozone, который подходит для моего BMW 550i 2012 года

Здравствуйте – да, Pentosin NF подходит для вашего BMW. Охлаждающая жидкость Zerex G-05 также представляет собой охлаждающую жидкость с низким содержанием фосфатов, подходящую для новых автомобилей BMW с полностью алюминиевыми двигателями. В качестве помощи рекомендую промывку системы охлаждения (https://www. yourmechanic.com/services/cooling-system-flush), выполненную мобильным профессиональным…

Задние фонари не работают Осмотр БЛИЖАЙШЕГО

Задние фонари не работают Осмотр В Марикопе, AZ
Задние фонари не работают Осмотр В Гранд Террас, Калифорния
Задние фонари не работают Осмотр В Вилла Парк, Калифорния
Задние фонари не работают Осмотр В Бейкерсфилде, Калифорния

Задние фонари не работают Осмотр Зимой Хейвен, Флорида
Задние фонари не работают Проверка В парке Пинеллас, Флорида
Задние фонари не работают Проверка В Цитрус-Ридж, Флорида
Задние фонари не работают Проверка В Гриффите, IN

Задние фонари не работают Осмотр в Бронксе, штат Нью-Йорк
Задние фонари не работают Осмотр в Менторе, штат Огайо
Задние фонари не работают Осмотр в Девоне, штат Пенсильвания
Задние фонари не работают Осмотр в Вернерсвилле, штат Пенсильвания

Другие города

Установка дополнительного фонаря заднего хода

Фонарь заднего хода для Нивы

Не горит задний ход 2114. Не горит задний ход

Почему не горит задний ход?

Фонарь заднего хода – основные функции

Не работают фонари заднего хода – возможные неполадки и их причины

Не горят фонари заднего хода – диагностика неисправностей и ремонт

Зачем нужен фонарь заднего хода

Принцип работы фонарей заднего хода

Что делать, если не работает фонарь заднего хода ВАЗ

Видео – Как улучшить фонари заднего хода на ВАЗ 2107

Дополнительные причины, по которым не горят фонари при включении заднего хода:

Где расположен датчик заднего хода?

Признаки неисправности датчика заднего хода

Как проверить датчик заднего хода на ВАЗ 2114?

Выводы:

Замена датчика заднего хода на “четырнадцатой”

Задние фонари и стоп-сигналы для мотоциклов

Дополнительный задний фонарь ProBEAM Mini для моделей H-D

Товары, похожие на это

Детали и комплектация

Инструкция по установке

Фитинг

Характеристики

Видео

Задние фонари не работают Технический осмотр и стоимость

Ориентировочная цена рядом со мной

Принцип работы этой системы:

Распространенные причины этого:

Чего ожидать:

Как это делается:

Насколько важна эта услуга?

Последние статьи и вопросы

Мой двигатель продолжает гореть. Мы заменили датчик соотношения воздух/топливо четыре раза.

Порванный пыльник

Какой антифриз можно купить в Autozone, который подходит для моего BMW 550i 2012 года

Задние фонари не работают Осмотр БЛИЖАЙШЕГО

Добавить комментарий Отменить ответ
