Датчик сцепления

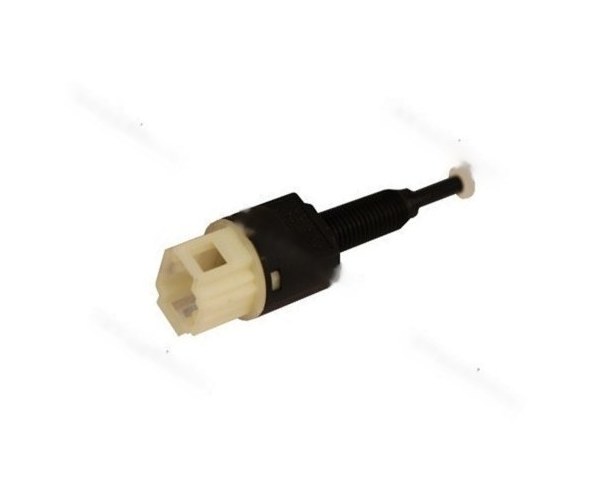

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

  1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
  2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Принцип работы электронной системы управления двигателем ЭСУД

В современном автомобиле всё управление процессами, кроме вращения рулевого колеса, и то пока, возложено на компьютер, или Электронный блок управления (ЭБУ). В нём установлена программа со множеством различных таблиц. В общем, ЭБУ получает данные о состоянии автомобиля, скорости, оборотах, включенных механизмов от большого количества датчиков. По результатам этих наблюдений ЭБУ, пользуясь этими таблицами, включает определённые режимы зажигания, подачи топлива и прочие исполнительные функции.

Роль датчика сцепления

Казалось бы, а при чём тут муфта? А вот причём. Когда включается механизм сцепления, самое разумное сбросить обороты двигателя. Но не до холостых, а сообразно скорости автомобиля.

Это не всегда доступно водителю, особенно начинающему. И тут на помощь придёт компьютер. Реагируя на сигнал датчика сцепления, он может самостоятельно корректировать обороты мотора.

Важно!
Кроме этого, сообразуясь с датчиком скорости «Приоры», ЭБУ может получить сведения об исправности сцепления. Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

  • экономит топливо;
  • облегчить вождение;
  • следить за исправность муфты;
  • увеличить срок её службы.

Следовательно, его исправность является важным фактором системы управления «Приоры».

Устройство и расположение датчика сцепления «Приоры»

В принципе, это простейший выключатель. В положении, когда муфта выключена и педаль не нажата, цепь датчика разомкнута. Если же нажать на привод муфты, то концевик датчика замыкается, и на ЭБУ идёт сигнал «включено сцепление».

Расположен он на узле крепления педали включения привода сцепления, где самый кончик этой педали расположен напротив концевика датчика.

Инструкция по замене контроллера тормоза

  1. Откачать жидкость.
  2. Установить автомобиль на опорной стойке и снять колесо.
  3. Ключом отвернуть два штифта колес.
  4. Снять тормозной барабан.
  5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
  6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
  7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
  8. Снять шайбу и рычаг.
  9. Установить новую колодку, собрать деталь в обратной последовательности.

Датчик сцепления Гранты как узнать о поломке элемента и как его заменить

На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

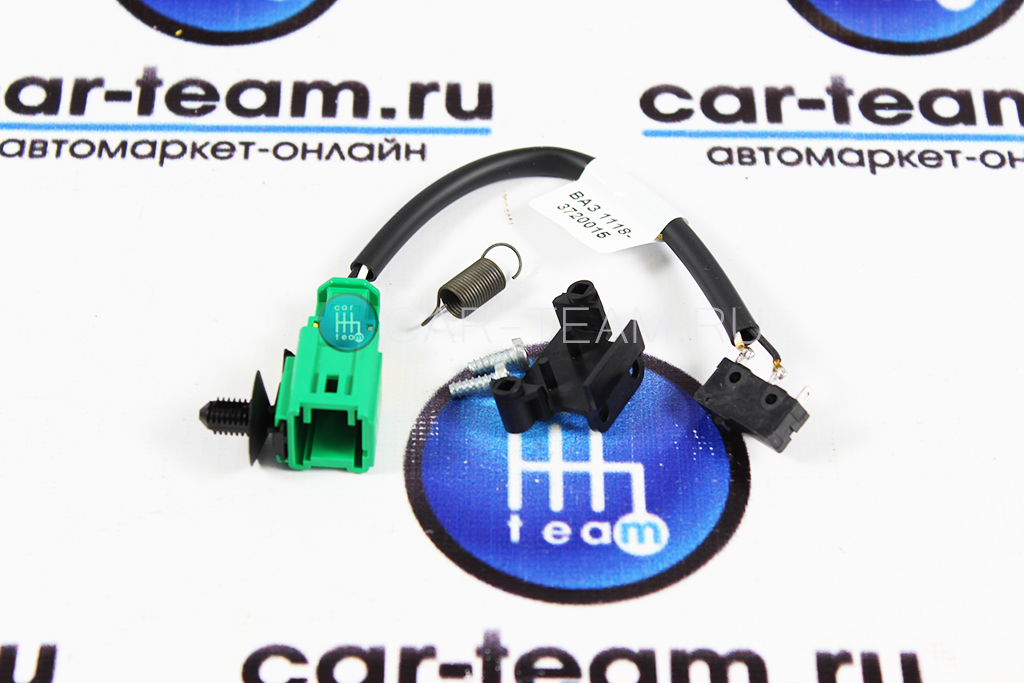

При ремонте Гранты потребуется деталь с номером 1118-3720015, поэтому при покупке следует соблюдать индекс из каталога. Стоит учитывать, что запчасть можно купить не у всех поставщиков, поэтому лучше сразу обратиться к официальным дилерам.

После того как новый датчик сцепления Лада Гранта приобретен, можно приступать к замене. Для начала нужно скинуть клемму с аккумулятора для безопасного проведения ремонта.

Далее потребуется изъять из отверстия на педальном кронштейне фиксатор проводов (из отверстия он вытягивается некоторым усилием). После разъединяются колодка жгута передней панели и колодка самого датчика. Пружина на кронштейне, поддерживающая датчик поддевается и снимается с элемента.

На кронштейне педали откручиваются два самореза, фиксирующие сигнализатор. После снятия боковой поддержки датчика выполняется его изъятие из кронштейна вместе с пластинами-держателями.

Их потребуется переустановить на новый измеритель, после чего ранее приобретенный датчик положения педали сцепления Гранта может монтироваться в обратном порядке. Работа несложная, но требует бережного удаления и пружины, и самих держателей.

При неаккуратном исполнении возможно повреждение целостности конструкции и необходимость покупки потерянных или поврежденных деталей.

Признаки неисправности этой детали

Так как этот элемент связан с ЭБУ, то оно и реагирует на его выход из строя в первую очередь. То есть подаёт своеобразные сигналы, отражающиеся на панели приборов, и заметные в поведении «Приоры» при движении.

  • включение лампочки «Чек энджер»;
  • подёргивания при начале движения;
  • резкое падение или, наоборот, увеличение оборотов при включении муфты.

Всего неисправностей может быть три: поломка самого датчика, обрыв или замыкание его цепи, ну и неправильная регулировка расположения концевика на педали.

Внимание!
Таким устройством оснащены только «Приоры», на которых установлен электронный дроссель. Машины с обычным тросиком газа его не имеют

Также он выпускается для полноприводных ВАЗ. Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Вообще, контрольная лампа «Чек» загорается в тех случаях, если ЭБУ не получил сигнала в течение 2 секунд при трогании с места или при четырех переключениях на ходу без сигнала. Соответственно, появляются упомянутые выше признаки.

Устранение неисправности

Увы, как показывает практика, на данный момент этот датчик не всегда есть в продаже. Но нужно помнить, что самой часто встречающейся неисправностью, является отделение провода от контактов концевика. А их легко припаять. В общем, для начала необходимо визуально убедиться, что толкатель педали нажимает как следует на концевик. Визуально проверить состояние проводов. И только после этого снять его. Это несложная процедура. Датчик сцепления крепится всего двумя болтами-саморезами, и снять его при помощи короткой, фигурной отвёртки нетрудно. Ну а потом, уже на месте определиться, то ли начинать поход по торговым точкам в поисках нового узла, то ли попытаться восстановить старую деталь. Ну и поставить её на место. После окончания работы на «Приоре, не забыть обнулить память ошибок ЭБУ.

Проблемы и решения Лада Гранта

Сегодня мы поговорим об ошибке Р0830 (выключатель педали сцепления, цепь неисправна) в автомобиле Лада Гранта. Ошибка заключается в том, что когда мы допустим едим на второй скорости, начинаем выжимать сцепление и переключаться на третью передачу, в этот момент происходит поднятие оборотов двигателя. Без разницы какая передача, на понижение или повышение, обороты повышаются. Попробуем разобраться в проблеме.

Поднимаем руль в максимальное положение и также отодвигаем сидение. Около педали сцепления мы видим такую картину:

Красным цветом отмечен датчик сцепления, рядом зелёного цвета жгут, который нужно отключить, чтобы снять сам датчик и проверить его работоспособность. Также датчик закреплён двумя винтами сбоку, которые необходимо открутить, для этих целей используйте небольшую отвёртку, другой туда подлезть будет сложно. Снимаем датчик сцепления и прозваниваем его при помощи мультиметра. В нашем случае «прозвон» выполняются но показания «прыгают», в ролике вы можете увидеть диагностику нового датчика, там эти показания стабильны. После установки нового датчика сцепления ошибка пропала, проблема с повышенными оборотами при переключении скоростей исчезла.

Видео решаем проблему с ошибкой Р0830, замена датчика сцепления в Лада Гранта:

Резервное видео как решить проблему с датчиком сцепления и заменить его, ошибка P0830 в Lada Granta:

Лада Гранта датчик педали сцепления

Современные автомобили оснащаются специальными электронными педалями сцепления, которые обеспечивают простоту переключения передач и нормализацию перехода к новому режиму работы двигателя.

Как и любой другой элемент системы, педаль имеет датчик, отвечающий за передачу данных к блоку управления. Нарушения в его работе могут привести к скачкам оборотов и нестабильному функционированию силового агрегата. Поэтому даже новая Гранта датчик сцепления, которой вышел из строя, может потребовать незамедлительного ремонта.

Где расположен датчик сцепления и зачем он нужен?

Специальный датчик сцепления Гранта крепится к самому кронштейну педали. Рассмотреть его можно взглянув под рулевую колонку.

Представляет собой стабилизатор довольно простую конструкцию в виде концевого выключателя. В незадействованном состоянии он имеет положение “Выкл.”. Активируется элемент только при нажатии на педаль сцепления.

Электронная система управления сцеплением обеспечивает корректную работу двигателя и быстрое его переключение к новому режиму. При нажатии педали срабатывает стабилизатор и передает соответствующий сигнал в блок управления.

Таким образом, датчик педали сцепления Гранта позволяет оптимизировать переключение передач и исключить скачки оборотов при смене скоростного режима, а также нестабильную работу двигателя (рывки).

Датчик сцепления Гранты: как узнать о поломке элемента и как его заменить?

На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

При ремонте Гранты потребуется деталь с номером 1118-3720015, поэтому при покупке следует соблюдать индекс из каталога. Стоит учитывать, что запчасть можно купить не у всех поставщиков, поэтому лучше сразу обратиться к официальным дилерам.

После того как новый датчик сцепления Лада Гранта приобретен, можно приступать к замене. Для начала нужно скинуть клемму с аккумулятора для безопасного проведения ремонта.

Далее потребуется изъять из отверстия на педальном кронштейне фиксатор проводов (из отверстия он вытягивается некоторым усилием). После разъединяются колодка жгута передней панели и колодка самого датчика. Пружина на кронштейне, поддерживающая датчик поддевается и снимается с элемента.

На кронштейне педали откручиваются два самореза, фиксирующие сигнализатор. После снятия боковой поддержки датчика выполняется его изъятие из кронштейна вместе с пластинами-держателями.

Их потребуется переустановить на новый измеритель, после чего ранее приобретенный датчик положения педали сцепления Гранта может монтироваться в обратном порядке. Работа несложная, но требует бережного удаления и пружины, и самих держателей.

При неаккуратном исполнении возможно повреждение целостности конструкции и необходимость покупки потерянных или поврежденных деталей.

Вам также может быть интересно

Как работает датчик сцепления на гранте


Датчик сцепления Гранта, признаки неисправности, замена датчика

Количество электронных сенсоров и датчиков на современных автомобилях выходит за рамки понимания водителя, привыкшего к ВАЗовской «классике». Датчик сцепления LADA Гранта как раз из этой серии. Для чего нужно фиксировать срабатывание педали сцепления, если вы и так чувствуете ее ногой? В отличие от «газа», усилие передается напрямую к выжимному цилиндру, без электроники (как на акселераторе).

Объяснение простое: экология. При удержании педали газа в одном положении, выжим сцепления приводит к увеличению оборотов двигателя (нагрузка то пропадает). Соответственно в этот момент бессмысленно растет расход. Впрочем, инженеры утверждают, что синхронное снижение оборотов при смене передач, продлевает ресурс мотора и коробки передач.

Кстати, отсюда и второе название датчика сцепления: стабилизатор. Он стабилизирует обороты при смене передач в МКПП.

Разумеется, датчик электронный, он передает информацию в блок управления двигателем. Поэтому, неисправность этого прибора обязательно приведет к нестабильной работе ДВС. ЭБУ будет «думать», что сцепление включено, и держать обороты на высоком уровне. Или наоборот, снижать мощность двигателя, когда она нужна.

Устройство датчика сцепления ЛАДА Гранта

Сам по себе сенсор представляет собой выключатель-концевик.

Соответственно, он не работает, как датчик положения педали. Происходит фиксация двух состояний: сцепление включено либо выключено. Если выключатель неисправен — электронный блок управления двигателем всегда получает один сигнал, сколько бы водитель не жал на педаль.

Признаки неисправности следуют из назначения узла. При смене передач с предварительным выжимом сцепления, обороты двигателя не меняются (при удерживании акселератора в одном положении).

Почему он ломается, и можно ли починить

Если отбросить совсем очевидные причины, такие как обрыв провода, ногой водителя, остается только один повод для ремонта или замены. Поломка микро-выключателя (по простому: «микрика»). Тут чистая механика: датчик работает интенсивно, возникает естественный износ.

Первая мысль автовладельца, умеющего держать в руках паяльник: заменить собственно «микрик».

В качестве временной меры, вполне подходит. Однако необходимо точно подобрать геометрию выключателя и его габариты. Кроме того, «микрики», работающие в бытовой электронике, не рассчитаны на интенсивную эксплуатацию, и вероятнее всего быстро выйдут из строя.

Замена датчика сцепления на Гранте

Из описания работы понятно, что он расположен на шарнире педали сцепления. Выключатель в штатном кронштейне-держателе хорошо видно, если посмотреть на педальный узел снизу.

Для демонтажа не обязательно разбирать педаль. Хотя процесс достаточно неудобный, требуется много места в районе водительской двери.

Совет: Для удобства работы максимально отодвиньте водительское сидение назад.

  • Необходимо отсоединить разъем. Это удобнее сделать, предварительно выдернув клипсу-держатель из гнезда.
  • Затем необходимо снять пружину: для этого тонкой отверткой можно оттянуть ее за кольцо.
  • После этого можно откручивать крепление держателя (два винта). Потребуется крестообразная отвертка с коротким жалом.
  • Теперь можно извлечь датчик (собственно «микрик») из держателя.

Осматриваем выключатель: возможно, просто оторвались провода от клемм. Корпус можно вскрыть, и проверить контактную группу.

90% неисправностей именно здесь. Если можно восстановить пружинку, или почистить контакты — ремонт условно бесплатный. Если нет — покупаем новый датчик: он стоит недорого.

Установка производится в обратном порядке. Особое внимание надо уделить пружинке держателя. Если она установлена неправильно — выключатель быстро сломается. Пружина демпфирует нагрузку на «микрик» со стороны кронштейна педали.

Видео по теме

Хорошая реклама



Как работают сцепления | HowStuffWorks

С 1950-х по 1970-е годы вы могли рассчитывать на пробег от 50 000 до 70 000 миль от сцепления вашего автомобиля. Сцепления теперь могут прослужить более 80 000 миль, если вы будете их осторожно использовать и поддерживать в хорошем состоянии. Если не позаботиться, сцепления могут начать выходить из строя на 35 000 миль. Грузовики, которые постоянно перегружены или часто буксируют тяжелые грузы, также могут иметь проблемы с относительно новыми сцеплениями.

Этот контент несовместим с этим устройством.

Щелкните “play”, чтобы увидеть промах.

Объявление

Самая распространенная проблема со сцеплениями заключается в том, что фрикционный материал на диске изнашивается. Фрикционный материал на диске сцепления очень похож на фрикционный материал на колодках дискового тормоза или колодках барабанного тормоза – через некоторое время он изнашивается. Когда большая часть или весь фрикционный материал исчезнет, ​​сцепление начнет проскальзывать и в конечном итоге не будет передавать мощность от двигателя на колеса.

Сцепление изнашивается только тогда, когда диск сцепления и маховик вращаются с разной скоростью. Когда они сцеплены вместе, фрикционный материал плотно прижимается к маховику, и они вращаются синхронно. Износ происходит только тогда, когда диск сцепления скользит по маховику. Так что, если вы относитесь к тому типу водителей, который много буксует сцеплением, вы изнашиваете сцепление намного быстрее.

Иногда проблема не в скольжении, а в залипании.Если ваше сцепление не выключается должным образом, оно будет продолжать вращать первичный вал. Это может вызвать скрежет или полностью помешать включению передачи. Вот некоторые общие причины заедания сцепления:

  • Обрыв или растяжение троса сцепления – тросу требуется правильное натяжение для эффективного толкания и тяги.
  • Негерметичный или неисправный рабочий и / или главный цилиндры сцепления – Утечки не позволяют цилиндрам создавать необходимое давление.
  • Воздух в гидравлической линии – Воздух влияет на гидравлику, занимая пространство, необходимое жидкости для создания давления.
  • Неправильно отрегулирована тяга – Когда ваша нога нажимает на педаль, рычажный механизм передает неправильное количество силы.
  • Несоответствующие компоненты сцепления – Не все запасные части работают с вашим сцеплением.

«Жесткое» сцепление – тоже частая проблема. Все муфты требуют некоторого усилия для полного нажатия.Если вам придется сильно нажать на педаль, возможно, что-то не так. Частыми причинами являются заедание или заедание рычага педали, троса, поперечного вала или шарнира. Иногда засорение или изношенные уплотнения в гидравлической системе также могут стать причиной жесткого сцепления.

Еще одна проблема, связанная со сцеплениями, – это изношенный выжимной подшипник, иногда называемый выжимным подшипником . Этот подшипник прикладывает силу к пальцам вращающегося прижимного диска, чтобы освободить сцепление.Если вы слышите грохочущий звук при включении сцепления, возможно, у вас проблема с выгрузкой.

В следующем разделе мы рассмотрим несколько различных типов муфт и способы их использования.

.

Как работает сцепление – x-engineer.org

Подавляющее большинство дорожных транспортных средств имеют трансмиссию. Трансмиссия предназначена для адаптации мощности двигателя внутреннего сгорания (или электродвигателя в случае электромобиля) к дорожным условиям и условиям движения.

Есть несколько типов трансмиссий:

  • MT (механическая коробка передач)
  • AMT (автоматизированная механическая трансмиссия)
  • DCT (двойная муфта трансмиссии)
  • AT (автоматическая трансмиссия)
  • CVT (бесступенчатая трансмиссия)

Независимо от типа трансмиссии, соединение между двигателем внутреннего сгорания и коробкой передач осуществляется через соединительное устройство .В зависимости от типа трансмиссии сцепным устройством может быть сцепление, два сцепления или гидротрансформатор.

Изображение: Положение сцепления в трансмиссии

  1. переднее колесо
  2. двигатель внутреннего сгорания
  3. сцепное устройство (сцепление)
  4. коробка передач / трансмиссия
  5. продольный вал (карданный вал)
  6. дифференциал
  7. планетарный вал
  8. заднее колесо

В таблицах ниже приводится сводка возможных сцепных устройств для каждого типа трансмиссии.

Однодисковое сухое сцепление Многодисковое мокрое сцепление Гидротрансформатор
Механическая коробка передач да нет нет
Автоматическая Механическая коробка передач да да нет
Коробка передач с двойным сцеплением да (два сцепления) да (два сцепления) нет
Автоматическая коробка передач нет да да
Бесступенчатая трансмиссия нет да да

Все механические трансмиссии оснащены однодисковым сухим сцеплением .Сцепление расположено между двигателем и коробкой передач.

Изображение: схематический чертеж простого сцепления

Основные функции сцепления на автомобиле с механической трансмиссией:

  • позволяет отключать мощность между двигателем и коробкой передач (например, когда автомобиль неподвижен, во время переключения передач)
  • выполняет постепенное соединение двигателя с коробкой передач (например, при трогании с места или после переключения передач)
  • поддерживает соединение двигателя с коробкой передач без проскальзывания

Отсоединение двигателя от коробки передач при включенной передаче , необходимо для предотвращения снижения оборотов двигателя ниже оборотов холостого хода. Если не отключать коробку передач, двигатель заглохнет.

Кроме того, при переключении на повышенную (или понижающую) передачу на механической коробке передач крутящий момент не должен передаваться на колеса. Это достигается отключением двигателя от коробки передач через муфту.

Изображение: Позиционирование сцепления на двигателе

Существуют разные типы сцеплений, мы можем классифицировать их в основном по функциям:

  • количество фрикционных дисков:
  • тип трения:
  • тип срабатывания:
    • механический ( трос или стержень)
    • гидравлический

Чтобы понять, как оно работает, мы будем использовать однодисковое сухое сцепление в качестве примера.Подробнее о многодисковом мокром сцеплении мы расскажем позже.

На изображении ниже вы можете увидеть схему однодискового сцепления . Коленчатый вал двигателя, маховик, пружина (спираль или диафрагма) и нажимной диск соединены вместе, они прикреплены друг к другу. С другой стороны, диск сцепления соединен с первичным валом коробки передач.

Изображение: Комплект сцепления

Когда педаль сцепления отпускается (как на изображении ниже), пружина давит на нажимной диск, который прижимает диск сцепления к маховику.Таким образом вращение коленчатого вала передается на первичный вал коробки передач. Пружины создают достаточную прижимную силу, чтобы сцепление не проскальзывало.

Когда педаль сцепления нажата посредством рычажного механизма, действие пружины на нажимной диск снимается, и диск сцепления отрывается от маховика. Таким образом, коленчатый вал отсоединяется от первичного вала коробки передач.

Изображение: Схема сцепления

Для лучшего понимания функции сцепления мы собираемся изучить изображение ниже.Кроме выжимного подшипника, пружина является диафрагмой (а не спиралью), а также у нас есть элементы, фиксирующие диафрагменную пружину с крышкой сцепления.

Изображение: Детали сцепления (слева – сцепление замкнуто, справа – сцепление разомкнуто)

  1. коленчатый вал
  2. маховик
  3. диск сцепления (фрикционный)
  4. нажимной диск
  5. диафрагменная пружина
  6. входной вал сцепления
  7. выжимной подшипник
  8. крышка (корпус) сцепления
  9. кольцо (ось диафрагменной пружины)
  10. фиксирующий штифт
  11. заклепка

Когда водитель транспортного средства нажимает педаль сцепления, подшипник сцепления (7) прижимает внутреннюю часть диафрагменной пружины (5). Сила давления диафрагменной пружины на нажимной диск (4) снимается, и диск сцепления (3) больше не нажимается на маховик.

Если сцепление разомкнуто: коленчатый вал (1) + маховик (2) + крышка сцепления (8) + диафрагменная пружина (5) + нажимной диск (4) + выжимной подшипник (7, внешнее кольцо) вращаются , при этом диск сцепления (3) + выжимной подшипник (7, внутреннее кольцо) + первичный вал коробки передач (6) находятся в неподвижном состоянии (если включена передача и автомобиль остановлен).

Когда мы медленно отпускаем педаль сцепления, диафрагменная пружина начинает давить на нажимной диск. Контролируя положение педали сцепления, мы регулируем силу, прилагаемую нажимным диском к фрикционному диску. Величина усилия пружины напрямую зависит от крутящего момента муфты. Когда сила нажатия пружины достаточно высока, сцепление перестает проскальзывать, и двигатель полностью соединяется с коробкой передач.

Изображение: Детали сцепления с гидравлической системой управления (источник: ZF)

  1. двухмассовый маховик
  2. крышка сцепления
  3. механический выжимной рычаг
  4. педаль демпфирования колебаний
  5. главный цилиндр
  6. пластиковая педаль
  7. рабочий цилиндр
  8. (трения) диск подшипник

сцепления

изображение: Подшипник сцепления (источник: ZF)

  1. упорное кольцо (Outter / внешнее кольцо)
  2. внутреннее кольцо
  3. крепление для освобождения вилки

высвобождение сцепления Подшипник выполняет роль соединения неподвижной части (рычага) с подвижной вращающейся частью (диафрагменная пружина). Внутреннее кольцо контактирует с толкающим рычагом, в то время как внешнее кольцо давит на диафрагменную пружину. Через выжимной подшипник сцепления можно приводить в действие вращающуюся диафрагменную пружину с фиксированным рычагом.

Мембранная пружина

Изображение: Пружина диафрагмы сцепления

Роль пружины заключается в удержании сцепления в замкнутом состоянии (двигатель соединен с коробкой передач), когда педаль сцепления не нажата. В настоящее время почти все муфты МТ имеют диафрагменные пружины. Старые версии муфт имели несколько (6-8) винтовых пружин вокруг нажимного диска.Пружина должна оказывать достаточное давление / силу на нажимной диск, чтобы сцепление не проскальзывало, даже если двигатель развивает максимальный крутящий момент.

Прижимной диск

Изображение: крышка сцепления (источник: ZF)

Прижимной диск соединен с крышкой сцепления и вращается вместе с входным валом коробки передач. Роль прижимного диска заключается в том, чтобы прижимать диск сцепления к маховику при отпускании педали сцепления. Прижимная пластина довольно тяжелая, имеет небольшой объем.Причина в том, что во время пробуксовки сцепления необходимо отвести некоторое количество тепла. Тепло улавливается нажимной пластиной и маховиком, а затем выбрасывается в атмосферу.

Фрикционный диск

Изображение: Фрикционный диск сцепления (источник: ZF)

Фрикционный диск является важным компонентом сцепления. Он выполняет роль соединения вращающейся части (маховика двигателя) с другой частью, которая может быть неподвижной или вращающейся (нажимной диск). По этой причине в течение всего срока службы фрикционный диск должен выдерживать высокие механические и термические нагрузки.Тем не менее, фрикционный диск должен соответствовать следующим требованиям:

  • иметь коэффициент трения между пределами, для различных значений крутящего момента, скольжения или температуры
  • должен выдерживать высокие механические нагрузки
  • работать в условиях высоких температур

Уровень Износ фрикционного диска зависит, главным образом, от количества тепла, выделяемого при соединении / разъединении двигателя. Количество тепла (энергии) зависит от скольжения и передаваемого крутящего момента.Пробуксовка сцепления – это разница скоростей между маховиком (двигателем) и нажимным диском (первичный вал коробки передач).

Например, если нам нужно запустить автомобиль на дороге с большим уклоном (например, 10%), нам нужно увеличить обороты двигателя, чтобы иметь возможность генерировать более высокий крутящий момент, необходимый для запуска. Комбинация между высокой скоростью и крутящим моментом приведет к выделению большого количества тепла. Подобные события ускоряют износ фрикционного диска сцепления.

С другой стороны, если мы отпускаем педаль сцепления слишком быстро, чтобы уменьшить фазу проскальзывания, если разница скоростей между двигателем и коробкой передач велика, это вызовет колебания в трансмиссии или даже остановит двигатель.

Наилучший сценарий – как можно более плавное отпускание педали сцепления, при этом двигатель будет работать на низкой скорости (если это разрешено) за короткое время. Опытный водитель легко справится с этим, а новичку – сложнее.

К концу этой статьи вы должны уметь:

  • определить компоненты однодискового сухого сцепления
  • объяснить, как работает сцепление
  • понять влияние скольжения на износ сцепления

Вышеизложенное недостаточно ясно, используйте контактную форму ниже, чтобы задать вопросы.

Не забывайте ставить лайки, делиться и подписываться!

Следующая статья:
– Как рассчитать крутящий момент сцепления
– Многодисковое мокрое сцепление

.

Как работает автомобильное сцепление

Первый этап в передача инфекции автомобиля с механической коробкой передач – это сцепление .

Как работает сцепление

Передает двигатель власть к передача коробки передач и позволяет прерывать передачу, когда выбирается передача для выхода из неподвижного положения, или когда передачи переключаются во время движения автомобиля.

Гидравлическая система сцепления

В большинстве автомобилей используется трение сцепление работает либо от жидкости ( гидравлический ) или, чаще, с помощью кабеля.

Когда автомобиль движется с усилием, сцепление включено. А прижимная плита прикручен к маховик оказывает постоянный сила , с помощью диафрагма весна, на ведомом пластина .

Ранее автомобили имели серию винтовые пружины в задней части давление пластина, а не диафрагменная пружина.

Ведомая (или фрикционная) пластина движется по шлицевому Входной вал , через который мощность передается на коробку передач. Пластина имеет фрикционные накладки, похожие на тормозить накладки с обеих сторон.Это позволяет плавно включать привод при включенном сцеплении.

Когда сцепление выключено (педаль нажата), рычаг нажимает на выключатель. подшипник напротив центра диафрагменной пружины, которая снимает зажимное давление.

Наружная часть прижимного диска, имеющая большую поверхность трения, больше не прижимает ведомый диск к маховику, поэтому передача мощности прерывается и передачи можно переключать.

Сцепление включено

Пружина диафрагмы удерживает ведомую пластину.

Сцепление выключено

Выжимной подшипник сжал диафрагменную пружину.

Когда педаль сцепления отпущена, упорный подшипник снимается, и нагрузка диафрагмы и пружины снова прижимает ведомый диск к маховику, чтобы возобновить передачу мощности.

Некоторые автомобили имеют сцепление с гидравлическим приводом. Давление на педаль сцепления внутри автомобиля вызывает поршень в главный цилиндр , который передает давление через заполненную жидкостью трубу на рабочий цилиндр установлен на корпус сцепления .

Поршень рабочего цилиндра соединен с рычагом выключения сцепления.

Детали сцепления

Современное сцепление состоит из четырех основных компонентов: накладки (которая включает диафрагменную пружину), нажимного диска, ведомого диска и выжимного подшипника.

Крышка прикручена к маховику болтами, при этом нажимная пластина оказывает давление на ведомую пластину через пружину диафрагмы или через катушка пружины на более ранних автомобилях.

Ведомая пластина движется по шлицевому валу между прижимной пластиной и маховиком.

Он покрыт с каждой стороны фрикционным материалом, который захватывает нажимной диск и маховик при полном зацеплении и может проскальзывать на контролируемую величину, когда педаль сцепления частично нажата, что позволяет плавно включать привод.

.

Система активации сцепления – x-engineer.org

В транспортном средстве с двигателем внутреннего сгорания (ДВС) двигатель соединен с остальной трансмиссией через соединительное устройство, которое может быть сцеплением или преобразователем крутящего момента. Одна из функций муфты (преобразователя крутящего момента) заключается в временном прерывании потока мощности между двигателем и трансмиссией (например, для переключения передач).

Для автомобиля с механической коробкой передач система приведения в действие сцепления (механизм) представляет собой интерфейс между водителем и сцеплением, который позволяет водителю управлять включением (включением) и разъединением (выключением) сцепления.

Чтобы понять, как работает сцепление, прочтите статью Как работает сцепление .

Система включения сцепления может быть механической , гидравлической или электрической (проводной) . Системы механического срабатывания могут быть с металлическими стержнями и стержнями или с металлическим тросом.

По сравнению с механической системой срабатывания сцепления, гидравлическая система срабатывания намного более гибкая и надежная. Системы срабатывания гидравлического сцепления обеспечивают оптимальное и постоянное усилие на педали, изготовлены из гораздо более легких материалов (до 70% меньше веса по сравнению со стандартной системой сцепления) и намного компактнее.

На схеме ниже мы видим основные компоненты системы срабатывания гидравлической муфты .

Изображение: Компоненты сцепления с системой привода

  1. двухмассовый маховик
  2. крышка сцепления
  3. механический выжимной рычаг
  4. устройство гашения колебаний педали
  5. главный цилиндр сцепления (CMC)
  6. пластиковая педаль сцепления
  7. рабочий цилиндр сцепления (CSC )
  8. диск сцепления (фрикционный)

В зависимости от типа срабатывания диафрагменной пружины муфты подразделяются на:

  • нажимные муфты
  • тяговые муфты

Изображение: Push- тип и тяговое сцепление
Кредит: ZF Sachs

  1. кожух сцепления (крышка)
  2. нажимной диск
  3. заклепка
  4. выжимной подшипник
  5. пружина диафрагмы (внутренний рычаг)
  6. пружина диафрагмы (внешний рычаг)
  7. приводной ремень

В муфте нажимного типа , когда педаль сцепления нажата, выжимной подшипник нажимает диафрагменная пружина и нажимной диск освобождают фрикционный диск сцепления.

В муфте натяжного типа , когда педаль сцепления нажата, выжимной подшипник тянет диафрагменную пружину, и нажимной диск освобождает фрикционный диск сцепления.

Системы сцепления нажимного типа с гидравлическим приводом широко используются в легковых автомобилях.

Системы приведения в действие сцепления должны соответствовать нескольким конструктивным требованиям:

  • они должны обеспечивать полное выключение сцепления
  • они должны обеспечивать плавное включение и выключение сцепления
  • усилие на педали сцепления должно быть около 100… 150 Н, что означает, что для выключения сцепления требуется умеренное или низкое усилие на педали.
  • Ход педали сцепления должен составлять около 120… 150 мм, что означает, что водитель должен иметь возможность нажимать педаль сцепления до ее конечного положения
  • он должен иметь механизмы автоматической компенсации износа сцепления, что означает, что усилие на педали должно иметь такую ​​же характеристику, даже если ширина фрикционного диска становится меньше
  • должна быть компактной системой, иметь легкую конструкцию, которая может быть быстро и легко собрана
  • большинство компонентов должны быть изготовлены из материалов, пригодных для вторичной переработки
  • должны быть устойчивы к коррозии
  • должны фильтровать исключают структурные колебания автомобиля (не влияют на ощущение водителя)

Крутящий момент сцепления регулируется усилием педали сцепления. Поскольку он косвенно управляет крутящим моментом на колесе, очень важно, чтобы система срабатывания гидравлической муфты работала без сбоев, была надежной и гарантированно долгим сроком службы.

Как работает система срабатывания гидравлической муфты

Принцип работы системы срабатывания гидравлической муфты основан на законе Паскаля (также известном как принцип Паскаля или принцип передачи гидравлического давления).

Изображение: Гидравлическая система управления сцеплением (тяговая) – схема
Кредит: Eaton

  1. главный цилиндр
  2. резервуар
  3. поршень
  4. трубопровод высокого давления (труба)
  5. рабочий цилиндр
  6. толкатель

педаль сцепления соединена непосредственно с поршнем (3) главного цилиндра (1).Когда водитель нажимает на педаль сцепления, поршень перемещается в главном цилиндре и сжимает гидравлическую жидкость, создавая давление. Давление передается по трубопроводу высокого давления (4) на рабочий цилиндр (5). Толкатель (6) соединен с поршнем цилиндра мази. Из-за увеличения давления в рабочем цилиндре толкатель выталкивается наружу, воздействуя на вилку сцепления, которая освобождает нажимной диск и размыкает сцепление.

Гидравлическая жидкость, используемая для приведения в действие, обычно тормозная жидкость или минеральное масло.

Во время приведения в действие ход педали сцепления R преобразуется (механико-гидравлически-механический) в ход выжимного подшипника r .

Изображение: Гидравлическая система приведения в действие сцепления – компоненты
Кредит: Eaton

  1. главный цилиндр
  2. резервуар
  3. адаптер
  4. шланг и фитинг
  5. рабочий цилиндр (или серво пневмо / гидравлический)
  6. (опционально) регулятор воздуха
  7. корпус и вилка в сборе
  8. сцепление

Главный цилиндр сцепления (CMC) соединен непосредственно с педалью сцепления через поршень и толкатель. Толкающая сила привода действует на поршень, который сжимает гидравлическую жидкость внутри главного цилиндра. Механическое усилие на педали сцепления преобразуется в гидравлическое давление и поток, передаваемый по шлангу (трубам) в рабочий цилиндр, и преобразуется обратно в механическое усилие на вилке сцепления.

Изображение: Главный цилиндр сцепления
Кредит: FTE automotive

  1. Соединитель трубы сцепления
  2. Соединитель датчика положения
  3. Головка штока поршня
  4. байонетный штуцер для педали
  5. Датчик положения

Некоторые варианты главных цилиндров сцепления имеют датчики хода , которые передают положение педали сцепления (поршня) обратно в электронный блок управления (ЭБУ).

Технические характеристики главного цилиндра сцепления

Кредит: FTE automotive

Диапазон температур [° C]
Рабочее давление [бар]
Сопротивление вакуума [мбар]
-40… 130
Пиковая температура [° C] 150
Диапазон диаметров [мм] 15,87… 38,1
Диапазон хода [мм]
Рабочая среда тормозная жидкость или минеральное масло

Повышенное давление в главном цилиндре передается по трубам (шлангам) на рабочий цилиндр сцепления (CSC).

Изображение: Рабочий цилиндр сцепления
Кредит: FTE automotive

Одно из требований к трубке / шлангу в сборе – отфильтровать внешние вибрации, чтобы обеспечить удобную работу педали сцепления. По этой причине трубы сцепления оснащены демпфирующими компонентами, такими как частотные модуляторы или гасители колебаний.

Изображение: Трубопровод-шланг в сборе
Кредит: FTE automotive

    Частотный модулятор
  1. (компактная конструкция)
  2. соединитель
  3. частотный модулятор

Технические данные шланг-шланг в сборе

Кредит: FTE automotive

Рабочее давление [бар]
Устойчивость к вакууму [мбар]
Диапазон температур [° C] -40… 130
Пиковая температура [° C ] 160
Наружный диаметр трубки [мм] 4.75 или 6
Внутренний диаметр трубки [мм] 3,2 или 6
Рабочая среда Тормозная жидкость или минеральное масло

Технические характеристики пластиковой трубы

Кредит: FTE automotive

Рабочее давление [бар]
Устойчивость к вакууму [мбар]
Диапазон температур [° C] -40… 130
Пиковая температура [° C] 160
Наружный диаметр [мм] 8
Толщина стенки [мм] 2. 15
Рабочая среда Тормозная жидкость или минеральное масло

Рабочий цилиндр сцепления получает гидравлическую энергию (давление и поток) от главного цилиндра и преобразует ее обратно в механическую силу. Давление внутри рабочего цилиндра выталкивает поршень, который воздействует на вилку сцепления, расцепляя сцепление.

Когда водитель отпускает педаль сцепления, давление внутри главного цилиндра и рабочего цилиндра уменьшается и позволяет диафрагменной пружине отталкиваться назад (в случае нажимной муфты) через вилку сцепления, поршень / толкатель в рабочий цилиндр.

Система приведения в действие сцепления статична относительно кузова автомобиля. Нажимной диск сцепления и диафрагменная пружина вращаются вместе с коленчатым валом двигателя внутреннего сгорания. Устройство выключения сцепления должно обеспечивать связь между статическим элементом (поршень / толкатель рабочего цилиндра) и подвижным элементом (диафрагменная пружина). Это требование может быть достигнуто либо за счет использования выжимного подшипника вместе с вилкой сцепления, либо за счет использования концентрического рабочего цилиндра .

Изображение: Концентрический рабочий цилиндр сцепления
Кредит: FTE automotive

Концентрические рабочие цилиндры содержат также выжимной подшипник. В этом узле нет необходимости в вилке сцепления, рабочий цилиндр установлен соосно диафрагменной пружине сцепления.

Технические данные Рабочий цилиндр сцепления

Кредит: FTE automotive

9020 C]
Рабочее давление [бар]
Сопротивление вакууму [мбар]
-40… 120
Пиковая температура [° C]150
Диапазон диаметров [мм] 15.87… 38,1
Рабочая среда Тормозная жидкость или минеральное масло

Технические характеристики концентрический рабочий цилиндр

Кредит: FTE automotive

Рабочее давление [бар] Вакуумное сопротивление [мбар]
Диапазон температур [° C] -40… 180
Пиковая температура [° C] 200
Макс. нагрузка выключения [Н]
Рабочая среда Тормозная жидкость или минеральное масло
Системы срабатывания сцепления по проводам

Независимое управление сцеплением со стороны водителя дает некоторые возможности с точки зрения улучшение топливной экономичности транспортного средства и снижение выбросов выхлопных газов. Эти улучшения могут быть достигнуты, когда автомобиль переходит в режим выбега.

Автомобиль Выбег (также называется Sailing ) означает, что двигатель отделен от остальной трансмиссии, и транспортное средство движется за счет своей кинетической энергии (инерции).Автомобиль может выполнять два типа функций выбега:

  • Выбег на холостом ходу : когда двигатель отключен от трансмиссии, но поддерживается на холостом ходу
  • Выкл. Выбегом : когда двигатель отсоединен от трансмиссии и остановлен

Сценарий Off Coasting дает наибольшее улучшение экономии топлива, но он может повлиять на управляемость автомобиля с точки зрения времени, необходимого для разгона автомобиля после события Coasting.

Выбегом можно легко добиться на автомобилях с автоматизированными механическими коробками передач (AMT), коробками передач с двойным сцеплением (DCT) или автоматическими трансмиссиями (AT) благодаря электронному управлению сцеплениями.

На автомобиле с механической коробкой передач (МТ) для включения режима выбега необходимо управлять сцеплением независимо от намерения водителя.

Schaeffler разработала ряд интеллектуальных систем активации сцепления для автомобилей с механической коробкой передач, которые автоматически отключают сцепление и позволяют автомобилю перейти в режим выбега.

Изображение: Clutch-by-wire (E-Clutch)
Кредит: Schaeffler

В концепции clutch-by-wire отсутствует механическое или гидравлическое соединение между педалью сцепления и системой выключения сцепления.Чтобы поддерживать такое же поведение по отношению к водителю (получать противодействующую силу при нажатии педали сцепления), в педаль сцепления интегрирован регулятор усилия на педали .

Со стороны сцепления рабочий цилиндр заменен на электронный гидравлический привод , который создает необходимое давление для управления положением сцепления.

Система педали сцепления содержит также датчик хода , который передает информацию о положении педали сцепления на привод сцепления.Основываясь на этой информации, исполнительный механизм сцепления регулирует гидравлическое давление и, следовательно, размыкание / закрытие сцепления.

Электропроводные системы сцепления также могут адаптировать состояние сцепления к условиям движения с очень высокими динамическими требованиями, например, к быстрому переключению передач или экстренному торможению. Системы с электродвигателем сцепления также могут включать другие опции, такие как функция предотвращения сваливания или функции помощи водителю для снятия стресса в дорожных ситуациях с остановкой и троганием.

Не забывайте ставить лайки, делиться и подписываться!

.

Датчик педали тормоза и сцепления Lada Kalina и Priora: характеристика, ремонт и замена

В зависимости от того, в каком положении находится педаль сцепления и выключатель сигнала торможения, контролер имеет возможность различить положение педалей. В данной статье особое внимание получит датчик педали тормоза Калина, а также датчик сцепления.

Содержание

[ Раскрыть]

[ Скрыть]

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Предназначение, местонахождение и принцип работы

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

Концевая деталь тормоза

Характерные неисправности и способы их устранения

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

  1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
  2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.
Новая деталь для замены

Особенности диагностики

Для того, чтобы диагностировать работу, необходимо прозвонить сперва контакты по отдельности, а затем парно. Если 2 и 3 контакты прозваниваются приглушенно, это может говорить об их неисправности, особенно учитывая то, что остальные контакты издают громкие звуки (автор видео — Гараж у Стаса).

Инструкция по замене контроллера тормоза

  1. Откачать жидкость.
  2. Установить автомобиль на опорной стойке и снять колесо.
  3. Ключом отвернуть два штифта колес.
  4. Снять тормозной барабан.
  5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
  6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
  7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
  8. Снять шайбу и рычаг.
  9. Установить новую колодку, собрать деталь в обратной последовательности.
Задние дисковые тормоза на Лада Калина

Описание датчика педали сцепления

Что это за устройство и как его заменить – ниже.

Предназначение, местонахождение и принцип работы

Датчик сцепления установлен прямо на педали сцепления. Он влияет на управление двигателя с электронной педалью газа и обеспечивает удобную и гибкую схему управления режимами машины. Сам по себе он выглядит как непримечательный выключатель, у которого есть режимы включения и выключения.

Характерные неисправности и способы их устранения

Если контроллер не фиксирует сигналы от сцепления, тогда есть риск возникновения ошибки 0830. Возникновение этой проблемы обычно заключается в неисправности датчика сцепления или в коротком замыкании или обрыве цепи. Чтобы исправить данное положение вещей, нужно выявить причины. То есть осмотреть контакты на предмет обрыва или коррозии.

Приспособление для замены на Лада Калина

Особенности диагностики

Чтобы диагностировать работу, необходимо в первую очередь визуально осмотреть его – нет ли где трещин или поломок. Затем прозвонить контакты, чтобы выявить замыкание или обрыв тросика. В случае обрыва, замыкания или коррозии проводов нужно демонтировать деталь. Как производится эта нехитрая манипуляция – ниже.

Инструкция по замене контроллера сцепления

  1. Необходимо проверить состояние наружных проводов.
  2. Открепить болты-саморезы и при помощи отвертки снять приспособление вместе с фиксирующими пластинами. Делать это следует только после проверки толкателя педали, чтобы убедиться, что он оказывает давление на контроллер.

Фотогалерея «Инструкция по демонтажу»

 Загрузка …

Видео «Устранение скрипа»

О том, как решить одну из проблем, связанных со сцеплением в автомобиле, можно узнать из видео от автора Константин Биянов.

Поменять датчик сцепления на приоре. Датчик сцепления на приоре

Современные автомобили оснащаются специальными электронными педалями сцепления, которые обеспечивают простоту переключения передач и нормализацию перехода к новому режиму работы двигателя.

Как и любой другой элемент системы, педаль имеет датчик, отвечающий за передачу данных к блоку управления. Нарушения в его работе могут привести к скачкам оборотов и нестабильному функционированию силового агрегата. Поэтому даже новая Гранта датчик сцепления, которой вышел из строя, может потребовать незамедлительного ремонта.

Где расположен датчик сцепления и зачем он нужен?


Специальный датчик сцепления Гранта крепится к самому кронштейну педали. Рассмотреть его можно взглянув под рулевую колонку. Представляет собой стабилизатор довольно простую конструкцию в виде концевого выключателя. В незадействованном состоянии он имеет положение «Выкл.». Активируется элемент только при нажатии на педаль сцепления.

Электронная система управления сцеплением обеспечивает корректную работу двигателя и быстрое его переключение к новому режиму. При нажатии педали срабатывает стабилизатор и передает соответствующий сигнал в блок управления.

Таким образом, датчик педали сцепления Гранта позволяет оптимизировать переключение передач и исключить скачки оборотов при смене скоростного режима, а также нестабильную работу двигателя (рывки).

Датчик сцепления Гранты: как узнать о поломке элемента и как его заменить?


На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

При ремонте Гранты потребуется деталь с номером 1118-3720015, поэтому при покупке следует соблюдать индекс из каталога. Стоит учитывать, что запчасть можно купить не у всех поставщиков, поэтому лучше сразу обратиться к официальным дилерам.

После того как новый датчик сцепления Лада Гранта приобретен, можно приступать к замене. Для начала нужно скинуть клемму с аккумулятора для безопасного проведения ремонта.


Далее потребуется изъять из отверстия на педальном кронштейне фиксатор проводов (из отверстия он вытягивается некоторым усилием). После разъединяются колодка жгута передней панели и колодка самого датчика. Пружина на кронштейне, поддерживающая датчик поддевается и снимается с элемента.

На кронштейне педали откручиваются два самореза, фиксирующие сигнализатор. После снятия боковой поддержки датчика выполняется его изъятие из кронштейна вместе с пластинами-держателями.

Их потребуется переустановить на новый измеритель, после чего ранее приобретенный датчик положения педали сцепления Гранта может монтироваться в обратном порядке. Работа несложная, но требует бережного удаления и пружины, и самих держателей.

При неаккуратном исполнении возможно повреждение целостности конструкции и необходимость покупки потерянных или поврежденных деталей.

Проблемы и решения Лада Гранта


Сегодня мы поговорим об ошибке Р0830 (выключатель педали сцепления, цепь неисправна) в автомобиле Лада Гранта. Ошибка заключается в том, что когда мы допустим едим на второй скорости, начинаем выжимать сцепление и переключаться на третью передачу, в этот момент происходит поднятие оборотов двигателя. Без разницы какая передача, на понижение или повышение, обороты повышаются. Попробуем разобраться в проблеме.

Поднимаем руль в максимальное положение и также отодвигаем сидение. Около педали сцепления мы видим такую картину:


Красным цветом отмечен датчик сцепления, рядом зелёного цвета жгут, который нужно отключить, чтобы снять сам датчик и проверить его работоспособность. Также датчик закреплён двумя винтами сбоку, которые необходимо открутить, для этих целей используйте небольшую отвёртку, другой туда подлезть будет сложно. Снимаем датчик сцепления и прозваниваем его при помощи мультиметра. В нашем случае “прозвон” выполняются но показания “прыгают”, в ролике вы можете увидеть диагностику нового датчика, там эти показания стабильны. После установки нового датчика сцепления ошибка пропала, проблема с повышенными оборотами при переключении скоростей исчезла.

Видео решаем проблему с ошибкой Р0830, замена датчика сцепления в Лада Гранта:

Резервное видео как решить проблему с датчиком сцепления и заменить его, ошибка P0830 в Lada Granta:

Популярная “Приора” сконструирована в духе времени, поэтому компьютер контролирует даже такой узел, как сцепление. Электроника не управляет процессом включения-выключения сцепления, но датчик сцепления на “Приоре”, установленный под педалью сцепления, снимает информацию о положении педали. Эти данные попадают в электронный блок управления двигателя и используются для оптимизации работы двигателя в зависимости от режима движения, а также дают возможность использовать на автомобиле круиз-контроль.

Как работает электронная система управления двигателем

Электронный блок управления двигателем управляет большинством агрегатов автомобиля, исключая рулевое управление и подвеску. Программы ЭБУ включают предустановки (таблицы), согласно которым производится расчет оптимальных режимов работы. Множество датчиков, установленных на автомобиле, считывают информацию о скорости, движения, оборотах двигателя, включенных механизмах и агрегатах. На основе таблиц ЭБУ меняет режим работы зажигания, включает дополнительные функции и регулирует состав и количество воздушно-топливной смеси, поступающей в цилиндры.

Функции датчика сцепления “Приоры”

Данные о текущем режиме механизма сцепления важны для управления двигателем. Если сцепление разомкнуто, необходимо уменьшить подачу топлива и сбросить обороты двигателя. Оптимально это сделать в соответствии с текущей скоростью движения автомобиля, не переключаясь на режим холостых оборотов. Водитель, особенно неопытный, может ошибаться, что приводит к повышенной нагрузке на двигатель и сцепление. Бортовой компьютер, ориентируясь на показания датчика сцепления, корректирует режим работы мотора, устанавливая оптимальные обороты. Также датчик сцепления на “Приоре”, в сочетании с датчиком скорости, позволяет компьютеру оценить работоспособность узла и сигнализировать о проблемах.

Установка датчика сцепления на “Приору” позволила:

  • снизить расход топлива;
  • сделать вождение легче и приятнее;
  • контролировать исправность муфты;
  • продлить срок службы сцепления.

Поэтому исправность датчика влияет на срок службы агрегатов, расход топлива и крайне важна для правильной работы ЭБУ.

Принцип работы датчика сцепления “Приора”

Что собой представляет датчик сцепления “Приора”? Принцип работы устройства ничем не отличается от простого концевого выключателя. Когда педаль не нажата и сцепление включено, контакты датчика разомкнуты. При нажатии на привод муфты концевик замыкается, посылая на ЭБУ сигнал о разъединении диска и корзины сцепления.

Датчик сцепления устанавливается на узле крепления педали так, чтобы кончик педали касался концевого выключателя.

Устройство датчика простое и надежное, но это не исключает возможности поломок и сбоев в его работе.

Признаки неисправности датчика сцепления “Приора”

Данный датчик связан с ЭБУ автомобиля, соответственно, первый признак поломки – реакция блока управления в виде появления соответствующего сигнала на приборной панели. Также меняется характер движения и работа двигателя автомобиля. Признаки неисправности следующие:

  • горит лампа “Check Engine”;
  • при начале движения машина дергается;
  • при нажатии на педаль сцепления обороты двигателя резко растут или падают.

Контрольная лампа на панели приборов загорается, если ЭБУ не получает сигнала от датчика сцепление в течение 2 секунд с момента начала движения или в течение 4 секунд при переключении скорости при движении автомобиля.

Датчик имеет очень простую конструкцию, поэтому причин поломки немного:

  • неисправность контактов датчика;
  • обрыв или замыкание проводов, идущих к датчику;
  • неправильная установка датчика возле педали.

Важно: датчик сцепления устанавливается лишь на модели “Приоры”, оснащенные электронным дросселем. Если на машине установлен обычный трос газа, датчик сцепления отсутствует. Также при замене датчика следует ориентироваться на его модель. Датчики с полноприводных “ВАЗ” и датчики “Приора” не являются взаимозаменяемыми.

Замена датчика сцепления “Приора”

Для демонтажа датчика сцепления “Приора” необходимо всего лишь открутить два самореза, удерживающих его у педали сцепления. Но чтобы добраться к ним, требуется проделать немало операций. Снятие датчика сцепления “Приора” выполняется так:

После снятия датчика можно заменить его новым или отремонтировать.

Устанавливается датчик так:

  • закрепить датчик саморезами;
  • установить резиновый кожух педали сцепления;
  • установить жабо;
  • закрепить щетки стеклоочистителя.

Ремонт датчика сцепления “Приора”

Зачастую неисправности датчика можно легко устранить без его замены.

Сначала необходимо проверить, достает ли концевик датчика до толкателя педали сцепления. Если толкатель не давит на концевик, необходимо отрегулировать положение датчика относительно педали.

Другая распространенная поломка – обрыв проводов, идущих к контактам датчика. Эту неисправность легко обнаружить, проверив надежность фиксации проводов пальцами. Для устранения этой неисправности необходим паяльник, припой и канифоль. Когда датчик снят с автомобиля, припаять провода к его контактам не составит труда.

Если провода датчика не оборваны, а концевик достает до толкателя, проблема может заключаться в неисправности контактов датчика или поломке концевика. Они могут окислиться, деформироваться или сломаться. Работоспособность контактов можно проверить при помощи мультиметра. Для этого нужно подключить прибор к выводам датчика и проверить изменение сопротивления между ними при нажатии на концевик.

Окислившиеся контакты можно зачистить, восстановив работоспособность датчика. Если это не получится, его следует заменить. Цена этой детали невысока, а купить ее можно в большинстве автомагазинов.

В зависимости от того, в каком положении находится педаль сцепления и выключатель сигнала торможения, контролер имеет возможность различить положение педалей. В данной статье особое внимание получит датчик педали тормоза Калина, а также датчик сцепления.

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

  1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
  2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Особенности диагностики

Для того, чтобы диагностировать работу, необходимо прозвонить сперва контакты по отдельности, а затем парно. Если 2 и 3 контакты прозваниваются приглушенно, это может говорить об их неисправности, особенно учитывая то, что остальные контакты издают громкие звуки (автор видео — Гараж у Стаса).

Инструкция по замене контроллера тормоза

  1. Откачать жидкость.
  2. Установить автомобиль на опорной стойке и снять колесо.
  3. Ключом отвернуть два штифта колес.
  4. Снять тормозной барабан.
  5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
  6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
  7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
  8. Снять шайбу и рычаг.
  9. Установить новую колодку, собрать деталь в обратной последовательности.

Описание датчика педали сцепления

Что это за устройство и как его заменить – ниже.

Предназначение, местонахождение и принцип работы

Датчик сцепления установлен прямо на педали сцепления. Он влияет на управление двигателя с электронной педалью газа и обеспечивает удобную и гибкую схему управления режимами машины. Сам по себе он выглядит как непримечательный выключатель, у которого есть режимы включения и выключения.

Характерные неисправности и способы их устранения

Если контроллер не фиксирует сигналы от сцепления, тогда есть риск возникновения ошибки 0830. Возникновение этой проблемы обычно заключается в неисправности датчика сцепления или в коротком замыкании или обрыве цепи. Чтобы исправить данное положение вещей, нужно выявить причины. То есть осмотреть контакты на предмет обрыва или коррозии.

Особенности диагностики

Чтобы диагностировать работу, необходимо в первую очередь визуально осмотреть его – нет ли где трещин или поломок. Затем прозвонить контакты, чтобы выявить замыкание или обрыв тросика. В случае обрыва, замыкания или коррозии проводов нужно демонтировать деталь. Как производится эта нехитрая манипуляция – ниже.

Инструкция по замене контроллера сцепления

  1. Необходимо проверить состояние наружных проводов.
  2. Открепить болты-саморезы и при помощи отвертки снять приспособление вместе с фиксирующими пластинами. Делать это следует только после проверки толкателя педали, чтобы убедиться, что он оказывает давление на контроллер.

Фотогалерея «Инструкция по демонтажу»

Признаки засорения катализатора и методы предотвращение выхода из строя

Существует несколько признаков, указывающих на засорение каталитического нейтрализатора отработавших газов автомобиля. Давайте выясним, по каким же причинам возникает эта неприятная проблема.

А знаете ли вы?

Температура засоренного каталитического нейтрализатора может превышать отметку в 650 °С, что приводит к таким проблемам, как закипание трансмиссионной жидкости, выход системы трансмиссии из строя, пробуксовка сцепления и разгон двигателя до слишком высокого числа оборотов.

Каталитический нейтрализатор является неотъемлемой частью выпускной системы любого современного автомобиля. Он способствует поддержанию низкого уровня выбросов в соответствии с нормами токсичности, установленными для отработавших газов транспортных средств. Этот важный компонент расположен между двигателем и выхлопной трубой. Его внутренняя часть, выполненная по подобию медовых сот, изготовлена из керамики и покрыта веществами-катализаторами, такими как платина и палладий, с целью очистки отработавших газов от токсичных веществ. Катализаторы вступают в реакцию с газами и преобразуют несгоревшие углеводороды, окись азота и монооксид углерода в безвредные вещества – двуокись углевода, азот, кислород и воду. Как правило, каталитический нейтрализатор рассчитан на бесперебойную работу в течение не менее 10 лет. Но по тем или иным причинам возможно появление проблем еще до истечения этого срока. Радует то, что неисправный каталитический нейтрализатор подает определенные предупреждающие сигналы.

Признаки неисправности каталитического нейтрализатора


Любой механизм или устройство, какими бы прочными они ни были, рано или поздно выходят из строя, особенно если им приходится работать в критических условиях. Каталитический нейтрализатор, отвечающий за очистку выпускных газов от загрязняющих веществ, работает при достаточно высоких температурах. Однако поврежденный или засоренный нейтрализатор оказывает негативное влияние на эксплуатационные характеристики автомобиля, которые бдительный водитель не может не заметить.

Потеря мощности

Для человека, который не особо хорошо знаком с устройством автомобиля, самым главным признаком является потеря мощности двигателя во время движения вверх по склону. При этом появляется четкое ощущение, что двигатель работает под высокой нагрузкой. Даже начинающий водитель способен распознать такой признак засоренного каталитического нейтрализатора, как увеличение расхода топлива.

Повреждение вследствие термоудара

Осмотрите внешнюю поверхность каталитического нейтрализатора на предмет видимых повреждений. Обесцвечивание и/или деформация корпуса нейтрализатора – это явные признаки теплового разрушения субстрата в результате перегрева. Такие повреждения чаще всего объясняются слишком богатой топливной смесью, подаваемой в двигатель, в результате чего в каталитический нейтрализатор поступает несгоревшее топливо. Это топливо догорает в самом нейтрализаторе, попутно расплавляя его субстрат, что приводит к блокированию работы компонента.

Засорения препятствуют прохождению газов через каталитический нейтрализатор, провоцируя нагнетание противодавления в выпускной системе, что отрицательно сказывается на эффективности работы двигателя. Термоудар также возможен при прямом контакте горячего каталитического нейтрализатора со льдом или холодной водой, поскольку при этом может потрескаться внутренний субстрат, что, опять же, приводит к засорению и повышению температуры в нейтрализаторе и в конечном итоге к снижению мощности двигателя.

Кислородный датчик – это устройство, которое помогает блоку управления оценивать работу двигателя. Он установлен в выпускном коллекторе и предназначен для определения состава топливной смеси, то есть не слишком ли она богатая или бедная. Датчик подает на блок управления соответствующий сигнал, после чего блок управления регулирует состав подаваемой в двигатель воздушно-топливной смеси (идеальное соотношение воздуха и бензина – 14,7:1). Неисправный кислородный датчик может передавать на блок управления некорректные данные, в результате чего пострадает каталитический нейтрализатор.

Дребезжащий звук вследствие механического повреждения

Иногда камни и разный мусор, отлетающие от дороги, могут ударить по каталитическому нейтрализатору и повредить его внутренние элементы. Такие повреждения идентифицируются по вмятинам снаружи нейтрализатора. Если керамическая часть каталитического нейтрализатора треснула или полностью разломалась, появляется дребезжащий звук. Со временем это приведет к блокированию работы каталитического нейтрализатора и нагнетанию противодавления в выпускной системе.

Запах газов

Если выходящие из выхлопной трубы отработавшие газы имеют сернистый запах, напоминающий запах тухлых яиц, это однозначно говорит о засорении каталитического нейтрализатора. Когда кто-то сомневается, что снижение мощности двигателя связано с засорением нейтрализатора, ему достаточно принюхаться к выхлопным газам. Причина этой проблемы заключается в несоответствующем составе воздушно-топливной смеси. К сожалению, этот признак проявляется в последнюю очередь. Обнаружение проблемы на таком позднем этапе, как правило, означает невозможность восстановления каталитического нейтрализатора. Владельцу автомобиля, вероятнее всего, придется раскошелиться на новый нейтрализатор.

Методы предотвращения выхода каталитического нейтрализатора из строя

Пирометр

Рекомендуется время от времени проверять состояние каталитического нейтрализатора отработавших газов. Это можно сделать при помощи пирометра, представляющего собой инфракрасный термометр, который помогает определить температуру на входе и на выходе каталитического нейтрализатора. Если пирометр показывает температуру в более чем 95 °С, это свидетельствует о наличии проблемы. Скорее всего, это связано со слишком богатой топливной смесью. Пирометр, выявивший перегрев, позволяет своевременно выявить и устранить проблему.

Тестер противодавления

Этот прибор, устанавливаемый чуть выше кислородного датчика, позволяет измерить противодавление. Этот показатель, согласно данным из инструкций по эксплуатации автомобилей, должен быть ниже 0,068 атм при холостых оборотах двигателя и при закрытом дросселе не выше 0,272 или 0,340 атм, что зависит от модели автомобиля. Более точные данные содержатся в инструкции по эксплуатации вашего автомобиля.

Обнаружив признаки нарушения работы каталитического нейтрализатора отработавших газов, немедленно отправляйтесь в автомастерскую, чтобы квалифицированный механик выявил причину и устранил неисправность. Он имеет возможность проверить рабочие характеристики автомобиля, сняв каталитический нейтрализатор, чтобы понять, в нем ли заключается проблема. Находясь за пределами своей страны, обязательно ознакомьтесь с правилами и нормами, касающимися использования каталитического нейтрализатора. Дело в том, что законодательство некоторых стран категорически запрещает владельцам автомобилей снимать этот компонент самостоятельно. Также имейте в виду, что причиной перегрева может оказаться нагар на свечах зажигания, пропуски зажигания в цилиндрах, несоответствующая установка угла опережения зажигания, неисправные выпускные клапаны и т. д. В любом случае за помощью лучше обращаться к квалифицированным специалистам авторизированных сервисных центров.

Датчик положения распредвала, неисправности и проверка

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик положения распредвала (датчик фаз) – один из ключевых узлов современных авто. На первый взгляд он незаметен и малозначителен. На самом деле его роль в работе всей системе сложно недооценить.

Датчик положения распредвала

Ошибка датчика положения распредвала и его неисправность может привести к сбоям в работе двигателя, повышению расхода и ряду других проблем.

Назначение и принцип действия датчик распредвала

Основная функция устройства – контролировать угловую позицию ГРМ по отношению к положению коленвала силового узла. Система управления получает данные от датчика, обрабатывает их и принимает решение по поводу впрыска топлива и регулировки зажигания. Действие устройства основано на принципе датчика Холла.

Работа проста. Датчик Холла измеряет направление движения или его изменение носителями заряда. Данные регистрируются в момент, когда полупроводник пересекает магнитное поле, создаваемое магнитом в самом датчике.

На зубчатом колесе распределительного вала есть металлический зубец. Когда зуб проходит возле датчика, в устройстве появляется импульс напряжения, который и передается в ЭБУ.

Задача электронного блока управления – принять поступающие в разное время импульсы, проанализировать их, распознать позицию поршня в положении ВМТ и дать команду на впрыск и зажигание топливовоздушной смеси.

При этом стоит отметить, что в карбюраторных автомобилях ВАЗ такого датчика нет – там искра на свечи подается в момент сжатия и на завершающем этапе пуска отработанных газов. В таких системах, как правило, хватает и датчиков положения коленчатого вала.

Как распознать поломку?

Для начала нужно определиться, где находится датчик положения распредвала. В автомобилях ВАЗ будь то четырнадцатая или пятнадцатая он расположен прямо на силовом узле, в непосредственной близости от головки блока цилиндров. Если глянуть на двигатель автомобиля сверху, то его сложно не заметить.

Распознать признаки неисправности датчика положения распредвала несложно. Есть несколько характерных для этой поломки симптомов:

В процессе запуска силового узла стартер делает несколько оборотов (обычно 3-4), после этого запускается мотор и сразу же загорается лампа ошибки двигателя «Check Engine».

Объяснить это просто. В процессе зажигания ЭБУ ждет информации от датчика фаз, но не получает ее. В этом случае ему приходится делать выводы с учетом данных от ДПКВ.

Повышенный расход топлива. Данный симптом одни из наиболее «расплывчатых», ведь может свидетельствовать о целом ряде неисправностей. Так что в качестве отдельного критерия его лучше не использовать.

Проблемы в режиме самодиагностики. Такие неисправности характеризуются загоранием или потуханием лампы контроля двигателя в момент заводки или уже на заведенном авто.

Ухудшение динамики двигателя. Машина начинает медленно набирать скорость, что особенно заметно при движении под уклон. Причиной может быть не только выход из строя датчика фаз, но и снижение компрессии или выход из строя ДМРВ.

Как правило, при явном выходе из строя датчика положения распредвала светится лампа «Check Engine» и выпадает ошибка Р 0340. Это явный симптом неисправности устройства. В такой ситуации оптимальный вариант – проверка, а в случае подтверждения своих подозрений – замена датчика положения распредвала.

Особенности проверки датчика положения распредвала

При появлении первых подозрений, связанных с работой устройства, с диагностикой лучше не медлить. Только вот не все знают, как проверить датчик положения распредвала. Здесь все просто. Для начала выделим характерные причины неисправности устройства.

Их несколько:

  • Повреждение зубчатого диска датчика;
  • короткое замыкание в схеме устройства;
  • повышение температуры силового узла;
  • смещение датчика, повреждение крепежных «ушек».

При загорании лампы «Чек» и появления одной из двух ошибок (0340 или 0343) можно смело винить датчик фаз. Но нельзя забывать, что проблема может быть не только в устройстве, но и в контактных соединениях.

Первое, что требуется сделать – осмотреть устройство на факт внешних повреждений, хорошенько очистить головку датчика, прозвонить электрическую цепь на факт правильности коммутации разъемов и отсутствия обрывов.

После этого зачистите все контакты, измерьте уровень напряжения. На контакте «А» должны быть напряжение 12 Вольт. В свою очередь на других клеммах его не должно быть вовсе.

Таким образом, диагностировать проблему с датчиком положения распредвала несложно – главное быть внимательным к своему авто, реагировать на изменения в его работе и посматривать на лампу ошибки двигателя («Чек энгайн»).

При неисправности датчика фаз не тяните с ремонтом – установите новое устройство. Тем более что эта работа займет минимум времени, денег и сил. Удачи на дорогах и конечно же без поломок.

Педальное сцепление Консемист

Калина. Замена датчика сцепления

Проблемы и решения Лада Грант


Сегодня мы поговорим об ошибке P0830 (выключатель педали сцепления, неисправна цепь) в автомобиле Лада Грант. Ошибка заключается в том, что когда мы говорим, что едим на второй скорости, начинаем выжимать сцепление и переключаемся на третью передачу, в этот момент происходят обороты двигателя. Без разницы какая передача, на уменьшение или увеличение обороты растут.Попробуем разобраться в проблеме.

Поднимите рулевое колесо в максимальное положение, а также переместите сиденье. Рядом с педалью сцепления видим такую ​​картинку:


Датчик сцепления помечен красным, возле зеленого цвета Жгут для отключения снимаем сам датчик и проверяем его работоспособность. Также датчик крепится двумя винтами сбоку, которые необходимо открутить, используйте для этих целей мелкую насечку, другой будет сложно вывести туда. Снимите датчик сцепления и зарежьте его мультиметром.В нашем случае «звонок» происходит но показания «скачут», на видео вы можете увидеть диагностику нового датчика, там эти показания стабильны. После установки нового датчика сцепления ошибка исчезла, исчезла проблема с повышенными оборотами при переключении скоростей.

Видео решает проблему с ошибкой Р0830, заменой датчика сцепления в Лада Грант:

Резервные видео Как решить проблему с датчиком сцепления и заменить его, ошибка P0830 в Лада Гранта:

Современные автомобили оснащены специальными электронными педалями сцепления, обеспечивающими простоту переключения передач и нормализацию перехода на новый режим работы двигателя.

Как и любой другой элемент системы, педаль имеет датчик, отвечающий за передачу данных в блок управления. Нарушения в его работе могут привести к скачкам опрокидывания и нестабильной работе силового агрегата. Поэтому даже новый датчик сцепления, вышедший из строя, может потребовать немедленного ремонта.

Где датчик сцепления и зачем он нужен?


К самой педали сцепления прикреплен специальный датчик сцепления. Обдумайте это, заглянув под рулевую колонку.Это стабилизатор довольно простой конструкции в виде концевого выключателя. В неиспользованном состоянии он находится в положении «ВЫКЛ.». Элемент активируется только при нажатии на педаль сцепления.

Система электронного управления сцеплением

обеспечивает корректную работу двигателя и быстрое переключение на новый режим. При нажатии на педаль срабатывает стабилизатор и передает соответствующий сигнал на блок управления.

Таким образом, датчик педали сцепления Грант позволяет оптимизировать переключение передач и исключить скачки скорости при смене скоростного режима, а также нестабильную работу двигателя (рывки).

Датчик заземления сцепления: как узнать о поломке элемента и как его заменить?


На передней панели Гранты установлена ​​цветная сигнализация Check Engine, которая замечает у хозяина автомобиля поломку датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнений. Также проблемы можно увидеть с резкими скачками оборотов при переключении передач. Подобные явления укажут на одно из следующих повреждений:

1.Неправильное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика подала.

3. Нарушения в цепи, неправильное замыкание контактов.

Некоторые автовладельцы даже жалуются, что на гранте

нажимает педаль сцепления.

, значит, здесь щелкает не педаль, а датчик.

На этом видео сенсор больше виден (и люфт возле него)

Замена сигнализации может быть проведена самостоятельно, но Исполнителю следует помнить о повышенной точности работы и покупке правильного датчика.На Лада 4х4 и гранта / калина / приора устанавливаются элементы двух типов.

При ремонте гранта примет деталь с номером 1118-3720015, поэтому при покупке указателя из каталога. При этом следует учитывать, что запчасть нельзя купить у всех поставщиков, поэтому лучше сразу обращаться к официальным дилерам.

После покупки нового датчика сцепления Лада Грант можно приступать к замене. Для начала нужно выкинуть клемму от АКБ для безопасного ремонта.


Далее нужно будет снять пластину проводки из отверстия на кронштейне педали (из отверстия она вытаскивается с некоторым усилием). После передней панели жгут башмака отделяется и сам датчик. Пружина на кронштейне, поддерживающем датчик, подходит и снимается с изделия.

Откручены два самонажимных кронштейна педали, фиксирующие сигнализацию. После снятия боковой опоры датчика он снимается с кронштейна вместе с пластинами держателя.

Их нужно будет переустановить на новый счетчик, после чего приобретенный ранее датчик положения педали сцепления гранта можно будет установить в обратном порядке. Работа несложная, но требует аккуратного снятия и пружин, и самих держателей.

При использовании версии inacker возможно нарушение целостности конструкции и необходимость покупки утерянных или поврежденных деталей.

Поменял датчик сцепления. Этот датчик находится в салоне прямо над педалью сцепления.Можно сказать по ее оси вращения (или как она там), короче где она прикреплена.

Так выглядит датчик сцепления с проводом и с разъемом.

Насколько я знаю и понимаю этот датчик есть только в машинах с е-газом, но без датчиков положения дроссельной заслонки и холостого хода. Но все это реагирует на Е-газ. Если я ошибаюсь, прошу поправить меня. Первый – это симптом, то, что датчик сцепления умер – Джеки Чан приехал ко мне в гости. Честно говоря, я даже диагностику не делал.Самое интересное, что чек загорелся примерно на 400-500 км, так как он начал специально сливаться. Интересно то, что датчик начал трахаться, скажем так, вчера. На следующий день завожу, езжу и все нормально. Но со временем все новое. Или это могло остановить все это до того, как я приеду в дом, а на следующий день снова просушу утром. Короче ничего не понятно))).

А это глупо: при переключении передач (скажем с 3 на 4) выжимаем сцепление и сразу прыгаем скорость примерно на 500 (может чуть больше).Или иначе: ускоряюсь или еду с одной скоростью и решил переключить, а вот при срабатывании сцепления машина сама набирает обороты и сразу их сбрасывает. Но если сначала сбросить газ, то подождать 1-2 секунды. И сжимайте хват, не прыгайте по инерции. И незадолго до смерти этого сенсора произошла одна странность. Машина стала дергаться на небольшом тираже, порядка 1000-1200 оборотов, и без разницы. Начал в интернете про эту хрень и решил поменять этот датчик.К тому времени я еще не сгорел. Как только датчик купил, проехал метров 300-400 от рынка и загорелся чек.

А вот небольшой рассказ Про поиск датчика. Первым делом позвонил в магазин, где продают запчасти с завода. Они сказали, что его нет. Постоянно подавать на него заявку, но не приносить.
Затем он позвонил во 2-е место. дилеры. Первому сказали, что он был. Цена 500 руб, замена тоже 500 руб. Честно говоря, дороже, чем за датчик, который на его замену.У 2-го дилера цена датчика 400 руб, замена 300 руб. Это скромнее.


Так выглядит сам датчик. Пружина крепится иначе, как на картинке. Одна сторона к педали, а вторая где-то еще есть))


А это внутренний датчик. Согласитесь, даже 400 рублей дорого за это.

Все таки решил сходить на рынок, там спросить. Все таки на маркете должно быть дешевле официального.Приехал на рынок, пошел к первому упавшему продавцу. Он говорит, что есть и сразу спрашивает, а сколько он стоит в других местах. Отвечаю, что не знаю, дело дошло до первого. Он мне 500 рублей. Иду дальше, а там:
– Что это за датчик?
– Впервые слышу о таком датчике.
– Что за машина?
Этот датчик один на всех машинах, что есть на Калине, Гранте, Приоре и Самаре, полагаю Чепырки на счет. Наверное, он тоже должен быть там.На 2 фото вы видите каталожный номер.
– Или такой пример «А на какой машине» «на гранту» «нам на гранту ничего нет». Интересно, сказали бы приору или калину у них бы резко чтоли появилось? И если бы продавцы вообще в панике сказали бы на Чепырку, они бы посмотрели на меня как на идиота и все равно подкрепили бы и утверждали, что такого датчика там нет.
И все таки дешевле нашел. За 250 руб. Конечно, продавец спросил меня, что за машина.В любом случае.
Решил себе поменять, мучился, мучился, забивал. Сходил в ближайший сервис и поменял на 200 руб. В сервисе про датчик тоже слышал впервые. Показал датчик где стоит. Удалил его можно сказать быстро, а вот ставил давно.

Теперь машина нормально стала ехать и перестала дёргаться на малых оборотах.

Популярный «приор» выполнен в духе времени, поэтому компьютер отслеживает даже такой узел, как сцепление.Электроника не контролирует процесс выключения сцепления, но датчик сцепления на «Приоре», установленный под педалью сцепления, снимает положение положения педали. Эти данные попадают в электронный блок управления двигателем и используются для оптимизации работы двигателя в зависимости от режима движения, а также позволяют использовать круиз-контроль над автомобилем.

Как работает электронная система управления двигателем

Электронный блок Блок управления двигателем управляет большинством блоков автомобиля, за исключением рулевого управления и подвески.В программах ЭБУ есть предустановки (таблицы), по которым рассчитываются оптимальные режимы работы. Многие датчики, установленные на автомобиле, считывают информацию о скорости, движении, оборотах двигателя, механизмах и агрегатах. На основании таблиц ЭБУ изменяет режим работы зажигания, включает дополнительные функции и регулирует состав и количество топливовоздушной смеси, поступающей в цилиндры.

Функции датчика сцепления “Приоры”

Данные о текущем режиме механизма сцепления важны для управления двигателем.Если рукоятка открыта, необходимо уменьшить подачу топлива и сбросить обороты двигателя. Оптимально делать это в соответствии с текущей скоростью автомобиля, не переходя в режим холостого хода. Водитель, особенно неопытный, может ошибаться, что приводит к повышенной нагрузке на двигатель и сцепление. Бортовой компьютер, ориентируясь на показания датчика сцепления, корректирует моторный режим, устанавливая оптимальные обороты. Также датчик сцепления на «Приоре» в сочетании с датчиком скорости позволяет компьютеру оценить работоспособность узла и выявить проблемы.

Установка датчика сцепления на «приору» разрешена:

  • снизить расход топлива;
  • делает вождение проще и приятнее;
  • контроль исправности муфты;
  • продлевает срок службы сцепления.

Следовательно, исправность датчика влияет на срок службы агрегатов, также крайне важен расход топлива для правильной работы ЭБУ.

Принцип действия предшествующего датчика сцепления

Что такое датчик сцепления “Приора”? Принцип работы устройства ничем не отличается от простого концевого выключателя.Когда педаль не нажата и сцепление включено, контакты датчика разомкнуты. При нажатии на Привод сцепления конфликт закрывается, отправляя диск от разъединения и корзину сцепления в ЭБУ.

Датчик сцепления установлен на узле крепления педали так, чтобы кончик педали касался концевого выключателя.

Устройство датчика простое и надежное, но это не исключает возможности поломок и сбоев в его работе.

Признаки неисправности датчика сцепления “Приора”

Этот датчик связан с компьютером автомобиля, соответственно первый признак поломки – реакция блока управления в виде появления соответствующего сигнала на панели приборов.Также меняется характер движения и работа двигателя автомобиля. Признаки неисправности следующие:

  • световая лампа “Check Engine”;
  • в начале движения машина дергается;
  • при нажатии на педаль сцепления обороты двигателя резко растут или падают.

Контрольная лампа на панели приборов загорается, если компьютер не получает сигнал от датчика сцепления в течение 2 секунд с момента начала движения или в течение 4 секунд при переключении скорости при переключении транспортного средства.

Датчик имеет очень простую конструкцию, поэтому причин поломки немного:

  • неисправность контактов датчика;
  • обрыв или замыкание проводов идущих к датчику;
  • неправильная установка датчика возле педали.

Важно: Датчик сцепления устанавливается только на модели «Приоры», оснащенные электронной воздушной заслонкой. Если машина установлена ​​обычным газовым кабелем, датчика сцепления нет. Также при замене датчика следует ориентироваться на его модель.Датчики с полным приводом «ВАЗ» и «Приора» не взаимозаменяемы.

Замена предшествующего датчика сцепления

Для демонтажа датчика сцепления «Приора» нужно всего лишь открутить два самонажимных, удерживая его за педаль сцепления. Но чтобы добраться до них, нужно проделать множество операций. Снятие датчика сцепления «Приора» производится следующим образом:

После снятия датчика его можно заменить на новый или повторно пройти.

Датчик установлен так:

  • закрепите датчик самозатягивающими элементами;
  • установить резиновый кожух педали сцепления;
  • установить Jabs;
  • закрепите щетки стеклоочистителя.

Ремонт датчика сцепления “Приора”

Часто неисправности датчика можно легко устранить без его замены.

Для начала нужно проверить, происходит ли перепутывание датчика с толкателем педали сцепления. Если толкатель не прописывает фокус, необходимо отрегулировать положение датчика относительно педали.

Еще одна распространенная поломка – обрыв проводов, идущих к контактам датчика. Эту неисправность легко обнаружить, проверив надежность фиксации проводов пальцами.Для устранения этой неисправности понадобится паяльник, припой и канифоль. Когда датчик снят с автомобиля, припаять провода к его контактам не составит труда.

Если провода датчика не обрезаны, а клемма вытаскивается к толкателю, проблема может заключаться в устранении неисправностей контактов датчика или поломке. Они могут окисляться, деформироваться или ломаться. Работоспособность контактов можно проверить с помощью мультиметра. Для этого нужно подключить прибор к выходам датчика и проверить изменение сопротивления между ними при нажатии на путаницу.

Окисленные контакты можно очистить, восстановив работоспособность датчика. Если он не работает, его следует заменить. Цена на эту деталь невысока, и купить ее можно в большинстве автомагазинов.

Ну до такого узла, как сцепление, шла компьютеризация машин. Нет, сам электронный блок не контролирует сам процесс, но на управлении им этот процесс уже того стоит. Для этого под педалью привода сцепления установлен датчик, следящий за работой муфты.

Принцип работы электронной системы управления двигателем (ЭСД)

В современном автомобиле Все процессы управления, кроме поворота рулевого колеса, возложены на компьютер или электронный блок управления (ЭБУ). В нем есть программа с множеством разных таблиц. В целом в ЭБУ поступают данные о состоянии автомобиля, скорости, оборотах включенных механизмов от большого количества датчиков. По результатам этих наблюдений ЭБУ по этим таблицам включает определенные режимы зажигания, подачи топлива и другие исполнительные механизмы.

Роль датчика сцепления

Казалось бы, а какая муфта? Но с. Когда механизм сцепления включен, разумнее всего сбросить обороты двигателя. Но не на холостом ходу, а по скорости автомобиля. Это не всегда доступно водителю, особенно начинающему. И тут на помощь придет компьютер. Отвечая на сигнал датчика сцепления, он может самостоятельно регулировать вращение мотора.

Важно! Кроме того, в соответствии с датчиком скорости «Приоры», ЭБУ может получать информацию о исправности сцепления.

Подводя итог вышесказанному, можно сказать, что наличие на прилипании датчика позволяет:

  • экономит топливо;
  • легкость вождения;
  • следить за исправностью муфты;
  • увеличивает срок его службы.

Следовательно, его здоровье является важным фактором в системе управления «Приорат».

Устройство и расположение датчика сцепления “Приоры”


В принципе, это самый простой выключатель.В положении, когда муфта отключена и педаль не нажата, цепь датчика разомкнута. Если щелкнуть «Привод муфты», конфликт датчиков будет закрыт, и рукоятка будет «включена».

Находится на узле крепления педали включения привода сцепления, где наконечник этой педали расположен напротив вывода датчика.

Признаки неисправности данной детали

Поскольку этот элемент связан с ЭБУ, он сначала реагирует на его отказ.То есть подает своеобразные сигналы, которые отражаются на щитках приборов и заметны в поведении «Приоры» при движении.

  • включение лампочки «Чек Анднеж»;
  • подергивание в начале движения;
  • резкое падение или наоборот увеличение оборотов при включении муфты.

Всего неисправностей может быть три: поломка самого датчика, обрыв или замыкание его цепи, ну и неправильная регулировка расположения клеммы на педали.

Внимание! Таким устройством комплектуются только «приоры», на которых установлен электронный дроссель. У машин с обычным газовым кабелем его нет. Также выпускается для полноприводных ВАЗ. Необходимо помнить, что это датчики двух типов, и они не взаимозаменяемы!

У всех контрольная лампа «Проверка» загорается в тех случаях, когда компьютер не получал сигнал в течение 2 секунд при трогании с места или при четырех сменах на бегу без сигнала.Соответственно появляются указанные выше признаки.

Отладка

Увы, как показывает практика, на данный момент этот датчик не всегда в продаже. Но нужно помнить, что наиболее частая неисправность – это ответвление провода от контактов оконечной нагрузки. И их легко паять. В общем, для начала необходимо визуально убедиться, что толкатель педали нажимает до неразберихи следующим образом. Визуально проверьте состояние проводов. И только после этого удалите его.Это простая процедура. Датчик сцепления крепится всего двумя болтами-самосборка, снимаем его короткой фигурной отверткой. Что ж, тогда на месте решайте, начинать ли кампанию по точкам поиска в поисках нового узла, стоит ли пытаться восстановить старый элемент. Ну поставь на место. После завершения работы на «Приоре» не забудьте сбросить память ошибок ЭБУ.

Признаки неисправного или неисправного переключателя сцепления

Выключатель сцепления обычно находится под приборной панелью и не позволяет завести автомобиль, пока он находится на передаче.Выключатель сцепления прикреплен к рычагу педали и приводится в действие рычагом педали сцепления, когда сцепление опускается. Это предохранительное устройство было установлено, чтобы водитель не потерял контроль над транспортным средством. Со временем переключатель сцепления может выйти из строя, потому что он используется каждый день, а также из-за нормального износа. Есть несколько вещей, на которые следует обратить внимание, которые укажут вам на необходимость замены переключателя.

1. Двигатель не запускается

Один из главных признаков неисправности выключателя сцепления – это то, что автомобиль не включается, когда вы вставляете ключ в замок зажигания и пытаетесь завести двигатель.Даже если сцепление выжато до пола, автомобиль стоит на стоянке, и он все равно не включается, это может быть неисправный выключатель сцепления. В этом случае автомобиль не будет эксплуатироваться, пока вы не обратитесь к профессиональному механику для замены переключателя сцепления.

2. Автомобиль запускается без включения сцепления

С другой стороны, если ваш автомобиль заводится без нажатия сцепления, у вас неисправный переключатель сцепления. Это может быть опасно, потому что, когда вы заводите свой автомобиль, вы можете потерять контроль над ним, если он включит передачу без вашей готовности.Например, как только вы заводите автомобиль, он может двигаться вперед без всякого предупреждения. Это опасно для вас и окружающих, поэтому об этом следует немедленно позаботиться.

3. Выключатель сцепления работает по цепи

Когда сцепление нажато, датчик замыкается механическим контактом, поэтому цепь между ключом зажигания и стартером может замкнуться. Это позволяет автомобилю заводиться. Когда сцепление не нажато, переключатель разомкнут и цепь не замкнута, поэтому двигатель не запускается.

Если ваш двигатель не запускается или запускается без включенного сцепления, ваш автомобиль необходимо осмотреть как можно скорее. Это серьезные проблемы, которые могут указывать на неисправность переключателя сцепления, и его необходимо как можно скорее заменить.

7 признаков неисправности модуля управления коробкой передач (и стоимость замены в 2021 году)

Последнее обновление 11 мая 2021 года

Модуль управления коробкой передач (TCM) является жизненно важным компонентом любого автомобиля с автоматической коробкой передач система.Вместо того, чтобы полагаться на гидравлическое или механическое управление системой трансмиссии, в новых автомобилях вместо этого используется модуль управления трансмиссией.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

TCM автомобиля, скорее всего, никогда не потребует замены, но если у вас неисправный модуль управления коробкой передач , потребуется немедленная замена (или ремонт). Этот модуль в основном представляет собой компьютер, который передает информацию другим компьютерным системам в автомобиле.

Назначение модуля управления трансмиссией – помочь автоматической трансмиссии выбрать лучшую передачу для работы в любой момент времени. Таким образом, ходовые качества и экономия топлива будут на оптимальном уровне.

См. Также: PCM vs ECU vs ECM vs TCM (В чем разница?)

Признаки неисправного модуля управления трансмиссией

Модуль управления трансмиссией часто можно найти под крышкой на задней стороне картера коробки передач. Он должен быть чуть ниже модуля управления двигателем.Иногда его можно найти под центральной консолью в салоне или даже под капотом рядом с аккумулятором или внутренней панелью крыла.

Если у вас когда-нибудь возникнут проблемы с модулем управления коробкой передач, вам необходимо немедленно проверить его. Плохой TCM создаст проблемы для вашего автомобиля и вашей способности управлять им. К счастью, есть несколько основных симптомов, которые вы, скорее всего, заметите еще до того, как это произойдет.

# 1 – Check Engine Light

Если на приборной панели загорается сигнальная лампа Check Engine, это может означать несколько вещей.Но если вы заметили какие-либо проблемы с переключением передач в дополнение к горящему индикатору Check Engine, то, скорее всего, это проблема с модулем управления трансмиссией или каким-либо другим компонентом вашей системы трансмиссии.

В любом случае немедленно обратитесь к механику для проверки вашего автомобиля или воспользуйтесь собственным диагностическим прибором, чтобы проверить наличие диагностических кодов неисправности (DTC). Если отображается код P0700, возможно, у вас проблема с модулем управления коробкой передач.

# 2 – Непредсказуемое переключение передач

Поскольку автоматическая трансмиссия полагается на модуль управления трансмиссией для переключения, неисправный модуль трансмиссии вызовет неправильное или непреднамеренное переключение.Это может оказаться чем угодно – от раздражения до серьезной аварии.

Например, если ваш автомобиль переключается на нейтральную или любую другую передачу, на которую он обычно не переключается без предупреждения, то ваш модуль управления, вероятно, потребуется заменить. В противном случае продолжать движение будет очень опасно.

Если в вашем автомобиле нет возможности ручного управления (например, лепестковые переключатели), вам нужно будет отбуксировать автомобиль в ремонтную мастерскую и заменить модуль.

# 3 – Проблемы с переключением на более высокие передачи

По мере постепенного увеличения скорости ваша трансмиссия должна правильно переключаться на более высокие передачи в нужное время. Когда этого не происходит, вы заметите, что обороты вашего двигателя просто продолжают расти, вместо того, чтобы немного снижаться, происходит переключение на повышенную передачу.

Поскольку каждая передача имеет максимальную скорость, на которую она может перейти, вы никогда не сможете достичь желаемой скорости, если неисправный TCM отказывается переключаться на более высокую передачу.

# 4 – Проблемы с переключением на пониженную передачу

Аналогично предыдущему, но в обратном порядке.Возможно, вам нужно обогнать медленно движущийся автомобиль, и ваша трансмиссия не переключается на более низкую передачу, когда вы нажимаете педаль газа, чтобы помочь вам ускориться.

Если вы едете по автостраде и съезжаете с съезда, ваша трансмиссия должна постепенно переходить на более низкие передачи по мере того, как ваша скорость уменьшается. На остановке автоматическая коробка передач должна быть на первой передаче, чтобы она была готова к работе, когда вам нужно снова начать движение.

Если ваш модуль управления коробкой передач неисправен, возможно, вы все еще находитесь на высокой передаче, когда собираетесь остановиться.Когда пришло время снова начать движение, вы включаете слишком высокую передачу для правильного ускорения, что может даже помешать вам вообще двигаться.

# 5 – Застрял на той же передаче

Обычно это проявляется как застревание на нейтральной или первой передаче. Коробка передач просто не переключается, и вы либо никуда не поедете (застряли на нейтрали), либо вы будете ограничены максимальной скоростью на первой передаче.

# 6 – Задержка переключения передач

Скорость вашего автомобиля зависит от переключения различных передач в нужное время.Если у вас неисправный модуль управления коробкой передач, он будет переключаться на следующую передачу слишком медленно.

Это повлияет на ваше ускорение, заставляя вас терять скорость, а не набирать скорость. Когда вы приближаетесь к холму, переключение передач будет еще хуже.

Наихудший случай – это когда вы пытаетесь обогнать более медленное транспортное средство по двухполосной дороге, а ваше транспортное средство сразу же отказывается переключаться на пониженную передачу, поэтому у вас есть больше крутящего момента для быстрого проезда.

# 7 – Низкая экономия топлива

Проблемы с трансмиссией обычно приводят к плохой экономии топлива.Автоматическая трансмиссия разработана для оптимального выбора передачи и выбора времени, чтобы обеспечить максимально возможную экономию топлива.

Если у вас неисправный модуль управления коробкой передач, который влияет на синхронизацию, ваш двигатель в конечном итоге будет работать с большей нагрузкой, чем обычно. Это означает, что он будет потреблять больше топлива, чем обычно, и вы будете тратить больше денег на бензоколонку.

Стоимость замены

Стоимость замены модуля управления коробкой передач составит от 500 до 900 долларов.Вы можете ожидать, что стоимость деталей составит от 450 до 700 долларов, а затраты на рабочую силу – от 50 до 200 долларов.

Конечно, вы можете заказать новый TCM онлайн и спросить механика, какова их почасовая оплата труда. Однако большая часть затрат на эту замену идет на стоимость самих деталей, и она может сильно варьироваться в зависимости от производителя автомобиля. Вы можете рассчитывать, что налоги и сборы также будут добавлены к общей стоимости.

Стоимость ремонта

Другой вариант – отремонтировать ваш TCM. Стоимость ремонта модуля управления трансмиссией практически во всех случаях будет ниже, чем замена на новый модуль.В среднем ожидайте заплатить около 300 долларов за ремонт модуля управления коробкой передач.

Хотя большинство предприятий, занимающихся ремонтом TCM, предлагают какую-либо гарантию, это создает немного больший риск, если ремонт не будет выполнен правильно.

Кроме того, вам может потребоваться отправить неисправный TCM в другое место, поэтому, если вы не можете позволить себе оставить свой автомобиль в течение нескольких дней, замена будет самым быстрым способом.

Неисправность входной цепи переключателя сцепления

P0704 Определение кода

Модуль управления трансмиссией (PCM) обнаружит и сохранит код P0704, если он не обнаружит изменения в сигнале напряжения переключателя сцепления, когда педаль сцепления удерживается нажатой.

Что означает код P0704

Когда водитель удерживает педаль сцепления нажатой во время переключения, сигнал напряжения, отправляемый на PCM от переключателя сцепления, должен переходить с высокого на низкий. Если этот сигнал не меняется во время движения автомобиля, PCM предположит, что есть проблема со сцеплением или переключателем сцепления, и установит код P0704, в результате чего загорится индикатор Check Engine.

Что вызывает код P0704?

Проблемы, которые могут вызвать установку P0704, включают:

  • Неисправный или поврежденный выключатель сцепления
  • Короткое замыкание или обрыв цепи выключателя сцепления
  • Поврежденная или корродированная проводка или разъемы в цепи выключателя сцепления
  • Плохо отрегулированный выключатель сцепления

Каковы симптомы кода P0704?

Когда установлен код P0704, может возникнуть ряд симптомов в дополнение к горящему индикатору Check Engine (который будет всегда).Самые распространенные из них:

  • Двигатель не запускается.
  • Двигатель запустится без нажатия педали сцепления.

Как механик диагностирует ошибку P0704?

При использовании сканера OBD-II, чтобы определить, что код P0704 был установлен, механик сначала осмотрит проводку и разъемы переключателя сцепления, чтобы определить, может ли какое-либо повреждение здесь вызывать проблему. Если они не повреждены, они проверит правильность регулировки переключателя сцепления.Если переключатель не открывается и не замыкается, когда педаль сцепления удерживается и отпускается, проблема, скорее всего, связана с переключателем и / или его регулировкой.

Если переключатель был отрегулирован правильно, а код P0704 все еще обнаруживается, возможно, для решения проблемы необходимо заменить переключатель.

Типичные ошибки при диагностировании кода P0704

Поскольку этот код может вызвать проблемы с запуском автомобиля, принято считать, что проблема на самом деле связана со стартером.Замена или ремонт стартера и / или связанных с ним компонентов не решит проблему или не очистит код.

Насколько серьезен код P0704?

В зависимости от возникающих симптомов, связанных с кодом P0704, он может показаться не очень серьезным. Однако для автомобилей с механической коробкой передач важно, чтобы сцепление было включено перед запуском автомобиля. Если автомобиль может запуститься без предварительного включения сцепления, это может вызвать другие проблемы.

С другой стороны, автомобиль может вообще не заводиться или может иметь очень тяжелый запуск.Это может быть опасно, особенно если автомобиль застрял в пробке и водителю необходимо отойти с дороги.

Какой ремонт может исправить ошибку P0704?

Если неисправный или поврежденный выключатель сцепления вызывает проблему, лучший ремонт – заменить выключатель. Однако во многих случаях проблема может заключаться просто в том, что выключатель сцепления не отрегулирован должным образом или что в цепи есть повреждение или коррозия. Ремонт цепи и обеспечение правильной установки всех соединений может решить проблему без необходимости замены переключателя сцепления.

Независимо от того, отображаются ли на автомобиле какие-либо другие симптомы, а также горит индикатор Check Engine, важно быстро устранить этот код. Неисправный выключатель сцепления может вызвать ряд проблем, и если горит индикатор Check Engine, автомобиль не пройдет тест на выбросы OBD-II, который требуется для регистрации автомобиля в большинстве штатов.

Нужна помощь с кодом P0704?

YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля.Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

Проверьте свет двигателя

коды неисправностей

P0704

Тракторы John Deere: общие проблемы и способы их устранения

Тракторы имеют обыкновение ломаться в самый неподходящий момент. Независимый механик Ли Морли рассматривает модели John Deere, предлагает несколько советов по снижению вероятности дорогостоящих поломок и выявлению проблем, прежде чем они станут слишком серьезными.

Ли Морли, Клифтон-он-Тем, Вустершир

Ли Морли имеет более чем 20-летний опыт работы с тракторами и оборудованием John Deere.

До того, как отправиться в одиночку, он работал у дилера в Йоркшире Ripon Farm Services и Tallis Amos в Вустершире.

Сейчас он работает на семейной ферме в Клифтон-он-Теме, Вустершир, и продолжает специализироваться на ремонте, обслуживании и восстановлении оборудования Deere.

См. Также: Основные советы по максимально эффективному использованию John Deere 6930 Premium

Время от времени он также работает с другими брендами.

Соединители Canbus серии 6030

Довольно частой работой на тракторах серии 6030 является замена разъемов Canbus, которые вызывают серию случайных кодов ошибок, появляющихся на экране Command Center, в частности 2000.09.

Тракторы с механическими золотниковыми клапанами имеют четыре разъема: один в моторном отсеке, один в плате предохранителей за сиденьем, один под рычагом переключения диапазонов и один сбоку от топливного бака. У тех, у кого есть электрические золотники, есть еще один рядом с гидравлическим насосом.

Для тех, кто не знает, что они делают, это может показаться непростой задачей, но опытный механик может сделать их примерно за час – рассчитывайте, что заплатите за них около 37 фунтов стерлингов плюс труд.

Иногда аналогичный набор кодов может отображаться, если ЭБУ вышел из строя.

Простым способом определить разницу является то, что часы работы двигателя, которые хранятся в ЭБУ, не отображаются на приборной панели.

Блоки управления двигателем

можно найти примерно за 1000 фунтов стерлингов, но их необходимо запрограммировать у основного дилера.

Водяной насос серии 6030

Водяные насосы на тракторах 6030 время от времени выходят из строя, что приводит к быстрому перегреву трактора.

Однако тот факт, что трактор так быстро нагревается, означает, что его легко обнаружить до того, как будет нанесен какой-либо ущерб.

Диагностировать несложно, так как датчик показывает красный цвет и срабатывает зуммер, предупреждающий о перегреве.

Водяные насосы стоят около 140 фунтов стерлингов, и на их замену уходит примерно три часа.

7930 Потеря привода ВОМ

Простая неисправность стопорного кольца привела к прекращению движения блока отбора мощности на 7930.

На тракторе использовался большой тюковый пресс-подборщик, и из-за толчков зажим сломался.

Это привело к перемещению внутреннего смазочного клапана на муфте сцепления, выбрасывая все масло из системы при каждом включении привода.

Запчасть стоила всего 2,10 фунта стерлингов, но мистеру Морли потребовался целый день и вечер, чтобы подогнать ее.

Он включал опускание узла сцепного устройства подборщика, слив масла из задней части и снятие картера ВОМ перед доступом к муфте сцепления.

6930 ремонт двигателя

Основными «гремлинами» двигателей тракторов John Deere серии 30 являются прокладки головки блока цилиндров и надстройки, снижающие выбросы, такие как клапан рециркуляции отработавших газов и охладитель.

Серьезные отказы двигателя случаются редко, но они могут произойти, особенно если водитель не замечает первых предупреждающих знаков.

Недавно у 6930, проработавшего примерно 7000 часов, упал выпускной клапан на цилиндре номер пять, и оператор продолжал управлять им.

Повторяющиеся удары поршня по клапану заставляли металлические фрагменты перемещаться по двигателю, забивая турбонагнетатель и головку блока цилиндров, и в конечном итоге приводили к заеданию поршня в гильзе.

Чтобы все исправить, потребовалось установить полный комплект для капитального ремонта двигателя, включая поршни и гильзы, головку блока цилиндров с прокладками и болтами с увеличенным номиналом, а также турбонагнетатель.

Счет за запчасти составил около 7000 фунтов стерлингов, и на это ушло несколько дней.

Если бы трактор не управлялся со сломанным клапаном, это было бы намного дешевле и проще.

6620 Блок сцепления трансмиссии Auto Quad

Auto Quad

Deere имеет хорошую репутацию благодаря своей надежности, и сбои случаются редко.Но если трактор проделал много тяжелой работы, пакеты сцепления могут изнашиваться.

Недавно г-н Морли решил эту проблему на модели 6620. Трактор наработал около 7000 часов, а зубья муфты сцепления, контролирующей третью и четвертую скорость, изношены до такой степени, что он вращается на третьей.

Он выронил трансмиссию из трактора, разобрал ее, чтобы получить доступ к рюкзаку, а затем восстановил. Работа заняла три дня, а детали стоили около 3000 фунтов стерлингов.

3050 восстановление трансмиссии

Одним из старых тракторов, которые недавно проходили через мастерскую, был трактор 3050, у которого было повреждено синхронизирующее кольцо на четвертой передаче.

Это было вызвано сломанным стопорным кольцом, которое привело к слишком сильному торцевому смещению вала, что в конечном итоге привело к отрыву нескольких зубцов.

Чтобы добраться до него, нужно было снять кабину и разобрать коробку передач, а затем восстановить ее с помощью бывшего в употреблении вала, шестерни и синхронизатора, полученных от Nick Young Tractor Parts.

Пока он был вскрыт, он также заменил хай-лоу и ведущую муфту. Общая стоимость составила около 5000 фунтов стерлингов.

Тормоза серии 6030

Поскольку John Deere использует единый источник масла для задней части, тормозов и трансмиссии, очень важно заменять диски до того, как они начнут ломаться и перемещаться по системе.

При разумном вождении тормоза могут прослужить тысячи часов, но интенсивные пользователи могут очень быстро привести к поломке.

Сами диски стоят от 150 до 200 фунтов каждый, и на их замену обычно уходит около дня. Однако затраты начинают расти, если они остаются слишком долго и вам нужны поршни и опорные пластины.

Если тормоза начали ломаться, всасывающий экран в корпусе заднего дифференциала следует проверить на предмет мусора и при необходимости очистить.

7530 восстановление серверной части

Необычная проблема со смазкой в ​​задней части 7530 привела к заеданию диапазонов C и D трансмиссии Auto Quad на валу и повреждению ведомого колеса.

Чтобы исправить это, он разобрал трактор, перестроил часть диапазона трансмиссии и установил заменяющее зубчатое колесо и шестерню. Они должны быть заменены согласованной парой.

Это была большая работа, и счет составил около 8000 фунтов стерлингов. Однако, если бы основной дилер использовал новые запчасти, это было бы намного дороже.

Блог о ремонте

Lada Grant. Все хрен с Ладой Грант Лифтбек.Технические характеристики Лада Грант

: Эксплуатация, сервис, ремонт – темы, которые волнуют всех автомобилистов, владеющих данным типом транспортных средств. Данная модель выпущена для того, чтобы изменить мнение потребителей о продукции российского автопрома и АвтоВАЗа в частности.

Эксплуатация автомобиля

Довольно проста в управлении, с таким делом справится даже новичок. Машина была выполнена на базе Lada Kalina, поэтому комплектации этих двух моделей во многом схожи.Всем известная классика обрела новые формы и теперь находит все больше поклонников.

Автомобиль неплохо работает при температуре от -30 до -50 градусов, что очень удобно для нынешней зимы, особенно в северных регионах России.

Все автокресла оборудованы ремнями безопасности, надежно контролирующими положение пассажира. В машине предусмотрено место для детского кресла, в котором необходимо перевозить маленьких пассажиров.

Для автомобиля этой марки идеально подходит топливо «Премиум-95» или «Премиум Евро-95».Не допускайте нулевой отметки на датчике! Это может привести к серьезной аварии. На использование кондиционера тоже нужно обращать внимание. Следите за тем, чтобы машина не перегревалась. Система охлаждения Работает только при включенном двигателе, поэтому важно включать кондиционер хотя бы раз в месяц (для профилактики), если на улице – холодное время года.

Грант-сервис

Обслуживание автомобиля в жизни каждого сознательного водителя занимает важное место.Не исключение и Lada Granta. Которая не особо требовательна, но все же требует внимания со стороны владельца. Самое главное правило, о котором нужно помнить – вы должны проводить технический осмотр не реже одного раза в год для выявления всех проблем и устранения неисправностей. Конечно, такая услуга стоит дорого, но это гарантия вашей безопасности и безопасности пассажиров.

Вот некоторые задачи, которые стоят перед профессиональной станцией техобслуживания:

  • Обычный ремонт и обслуживание,
  • Замена масла I.масляный фильтр,
  • Диагностика шасси
  • Остаточный радиатор,
  • Проверить тормозную систему.

Этот список может включать некоторые другие услуги, необходимые для автомобиля. Помните, что обслуживание могут доверять только профессионалы, и лучше всего обращаться за помощью в центр производителя или региональное представительство. Мастера выдадут гарантию и карту нового образца.

Ремонт Лада Гранта.

Всегда волнуйтесь, водители. Ведь любая неисправность, даже самая незаметная, может привести к аварии и даже смерти.Ремонт можно провести как с помощью мастера, так и самостоятельно. Однако квалифицированный специалист поможет решить проблемы, связанные с двигателем. Помощь можно получить как по сотне взяв советских и отечественных автомобилей, так и на станциях, где меняют элементы на иномарки. Все зависит только от ваших финансовых возможностей и предпочтений.

Не слишком дорого. Все запчасти можно найти как в магазинах и автобаках, так и на официальном сайте производителя.Приобретение сертифицированной продукции убережет вас от дальнейших поломок. После ремонта любой сложности рекомендуется отправиться в пустынную местность и провести тест-драйв. Это поможет определить, насколько машина готова к дальнейшим поездкам.

Для правильной эксплуатации автомобиля LADA важно не только проводить профессиональную диагностику, своевременно производить ремонт и обслуживание автомобиля, но и соблюдать некоторые правила, которые помогут поддерживать автомобиль в отличном состоянии и застрахуют вас от неожиданные неприятности.В частности, замену масла нужно проводить каждые 2000-5000 км или 1 раз в 6 месяцев. Используйте синтетику или полусинтетику.

Всегда пристегивайте и не слишком сильно затягивайте ремни безопасности. Перед тем как отправиться в дальнее путешествие, посетите СТО. Не бойтесь вызывать эвакуатор, если случилась поломка.

Всегда имейте страховку: в непредвиденной ситуации компания сможет оплатить часть затрат на восстановление машины.

Как проходит первая Lada Grant Прокрутите необходимые работы, затем 3 на гранты Лады.
Заводская инструкция по эксплуатации и ремонту Лада Грант

Для Lada Grant очень актуален, ведь детище отечественного автопрома, как ни прискорбно, не радует своих владельцев сверхлюдьми.Тем более, что отечественный автомобилист явно не ищет легких путей, поэтому в большинстве случаев и решается ремонт своими руками. В связи с этим на просторах русскоязычного Интернета существует своеобразный клуб автолюбителей, где счастливые обладатели Lada-Granta делятся опытом и секретами в этом непростом деле. И такой клуб не одинок.

Никто не будет спорить с тем, что, приступая к ответственному делу, как ремонтировать собственный автомобиль своими руками, нужно иметь хорошие знания по данной теме.Таким источником технической информации будет книга. В нем можно найти подробное описание очень большой суммы. технические проблемы и поломки.

Правильная диагностика неисправности

Для начала необходимо провести качественную диагностику неисправностей автомобиля. Однако вряд ли у клуба простых «пацанов» есть для этого в гараже дорогостоящее оборудование. Чтобы купить такой диагностический прибор, придется немало потратиться. А оно того стоит? Большинство автомобилистов делают выводы на основании собственных ощущений и наблюдений за своими автомобилями.Конечно, такой поверхностный анализ не может дать максимально точного вердикта, но, обратившись к ремонтной книжке, можно довольно точно определить тип большинства, не прибегая к дорогостоящим услугам на сотню.

Например, в этой книге вы найдете признаки неисправности двигателя и других элементов агрегатной системы. Если вы заметили сильный шум при работе стартера, хлопок во впускной трубке, выстрелы в глушитель, сильную вибрацию двигателя или повышенный расход масла, то в упомянутой выше книге будут указаны первые причины устранения неисправностей, а также советы, которые позволят помогите эти поломки исправить.

В этом своеобразном справочнике вы найдете ответы и советы на многие вопросы. Например, коленчатый вал не проворачивается стартером, двигатель работает нестабильно, перегревается агрегат – все эти и многие другие проблемы будут перечислены в справочнике.

Здесь вы найдете описание и решение проблем, связанных с шасси автомобиля, трансмиссией, рулевым управлением и тормозной системой. Заклинивание сцепления, стуки при работе подвески, шум в момент переключения передачи, вибрация при движении автомобиля, утечка масла – вот краткий перечень тех проблем, которые описаны в книге.

Ремонт своими руками

С диагностикой все понятно. Если вы нашли проблему и определили ее причину, то как быть, если речь идет о самостоятельном ремонте? Здесь вам пригодится такая книга, как «Руководство по ремонту Lada-Granta». Вот и ремонт двигателя, и сцепления, и коробки передач, и прочее. Вы можете найти поэтапную, подробную и предельно понятную инструкцию, которая поможет вам решать задачи разной сложности. Например, очень подробно в книге описана замена всевозможных датчиков и замена двигателя.Кроме того, там вы найдете пошаговые инструкции по ремонту тормозной системы, электрооборудования и многих других систем. Еще одно огромное преимущество – четкие, четкие и цветные иллюстрации. Все это значительно упростит процесс ремонта различных систем в автомобиле.

Такие преимущества можно довольно легко найти во всемирной паутине, где они доступны для бесплатного скачивания. Также не стоит забывать о сервисной книжке, которая прилагается производителем, в ней можно найти много полезной информации по ремонту «Жигулей».Видеоуроки – это просто бесценный материал, потому что они позволяют увидеть все в действии. Именно такой подход наиболее эффективен для абсолютных новичков.

Автовладельцам необходимо усвоить, что в первую очередь не следует снижать расход бензина на Лада Грант, а стараться не допускать лишнего топлива. Необходимо понимать, что если ваша машина в достойном состоянии, ни модификаторы, ни прокладки не помогут. Мы постарались вывести общую формулу, позволяющую максимально экономно относиться к вопросу расхода топлива на […]

Когда мы проводили тест-драйв новой Лады Гранты, сюрприз поджидал дополнительный сигнальный брелок. Вопреки заверениям сотрудников автосалона, при первом нажатии на кнопку брелока мы обнаружили, что Lada Grant не заводится. Только с третьей попытки завелся двигатель Лады. Однако здесь нет претензий к АвтоВАЗу, скорее к установщикам дополнительного оборудования. С момента удаленного […] запуска с […]

Недавно моя новая Lada Грант проходил техническое обслуживание в интервале 2000-3000 км.Ее одометр показал чуть больше 2400 км. При первом техническом обслуживании автосервис «Лада Грант» проводит «путевые работы» и «диагностические работы», профилактические работы включают замену масла и масляного фильтра в ДВС. Так же возможен ремонт техобслуживания жигулей на гранте, при необходимости. Кроме того, это было […]

Через некоторое время после выпуска нового автомобиля – Lada Grants представителями издательского дома «Водитель Петербург» был проведен тест-драйв российских «новинок» компании. автомобильный концерн АвтоВАЗ.Тест-драйв, к сожалению, был поднят по техническим причинам. Первые поломки были обнаружены у Lada Lada Grant, а если точнее – у щитка передней части автомобиля. После обнаружения такого дефекта управление […]

Базовая комплектация Lada Grant стоит 229 тысяч рублей, а цена самой инжекторной версии – 260 тысяч рублей. Из чего следует, что конкурировать с этой машиной на российском рынке практически некому. Подвеска этого автомобиля – это совокупность узлов, механизмов и деталей, играющих роль звена, соединяющего кузов автомобиля с дорогой.Сегодня подвеска становится […]

Нам удобнее

Багажник на гранте большой, много чего закрывает, а эти вещи часто лежат хаотично. Решил исправить несложным методом. Купил липучку и широкую резинку. Она сшила их и прикрепила к стене. Выглядит это так: автор этого, так сказать, удобство Zero52rus с сайтом DRIVE2 из Нижнего Новгорода

Установка доп. Оборудование

В Лада Грант в графтах “Норма” 21900-41-013 и 21900-41-014 нет топ заказов.Казалось бы, мелочь, но нет. Многие люди, Севжа в машине автоматически тянутся к ним, и … вместо поручней хватает воздуха … Для установки можно использовать поручни для автомобиля ВАЗ2110. Десятки поручней выглядят довольно красиво и подходят по цвету к внутренней отделке. Не забываем про […]

Установка доп. Оборудование

Скоро лето, а значит, начнутся жаркие, мучительные дни. Ощущения особенно неприятны, когда садишься в машину, которая стояла на солнышке, а оттуда уходит тепло! Не машина, а баня какая-то! В Plus запахи пластика и других материалов, тонущих на солнце, просто выбиваются из своей прочности.Горячие кресла, руль – нахожусь в […]

Установка доп. Оборудование

После покупки машины, пусть и не всегда новой, хочется держать ее в руках, уберечь от нападения хулиганов, от угона или порчи. Учитывая то, что машина стоит недешево, защиту от угона желательно поставить на примере автосигнализации. Мы уже рассматривали защиту автомобиля от угона в виде иммобилайзера для грантов Lada. Прочтите о ней […]

Установка доп. Оборудование

Автомобили Лада Грант имеют аудиоподготовку, то есть с завода есть какие-то детали, упрощающие установку аудиосистемы. На штатной подготовке проводов только к головке аудиоподготовки на Лада Гранта комплектации “Стандарт” – жгут силовых проводов подключается к головному устройству, то есть подводящие провода есть только у магнитолы. . Специально подготовленных проводов на дверях нет.На проводе стандарт […]

Новая Лада 2170.

прочно занял свое место на отечественном авторынке и выходит на передовые позиции по количеству продаж за год. Новый АвтоВАЗ порадовал любителей комфортных поездок с небольшими затратами. Прототип бюджетной иномарки более доступен российскому потребителю, но может оказаться не таким долговечным.

Продукция отечественного автопрома выгодна тем, что в случае поломки и необходимости замены с легкостью ее можно найти на любом авторынке.Если у вас есть автомобиль Лада Грант, вы можете отремонтировать его своими руками в собственном гараже, без дополнительных затрат на автосервис. Главное – наличие подходящего инструмента.

Как ни печально, но ничто не вечно. А в автомобилях Лада Грант возникают небольшие неисправности и большие поломки. Какой ремонт можно сделать своими руками, не прибегая к помощи профессиональных мастеров?

Замена поврежденных автозапчастей

Демонтаж маховика проводится в нескольких случаях: замена заднего сальника, поломка венца шестерни, шлифовка поверхности маховика под ведомый диск сцепления.Для начала нужно снять коробку передач. Для удобства дальнейшей сборки деталей рекомендуется походное расположение коленвала и маховика.

Болты, крепящие маховик, надавите на устройство, чтобы не сдвигать. Состояние зубов оценивается визуально. На поверхности не должно быть заусенцев. Для удобства оценки рекомендуется провести пальцем по поверхности. Неисправный маховик заменяется новым, деталь устанавливается на место.

Прокладка защищает двигатель от ухода моторного масла и охлаждающей жидкости, и ее следует заменять на новую не только при поломке, но даже при каждом вмешательстве в блок цилиндров, так как оно считается разовым.

Замену удобнее всего проводить сразу после остановки автомобиля, в это время давление значительно снижается. Поршень первого цилиндра устанавливается в положение такта сжатия не более. Клемма “массы” снимается с АКБ и сливается охлаждающая жидкость. Фильтр забора воздуха демонтирован. Отсоедините колодку жгута проводов, свечей зажигания и провода, а также датчики перепада давления масла и температуры охлаждающей жидкости.

После всех этих несложных процедур можно заменить прокладку и подключить все блоки в обратном порядке.

Перед заменой подшипника нужно снять коробку передач и фиксатор сцепления. Затем муфту можно будет снять с конструкции. На Лада Грант подшипник в основном совмещен с муфтой, но один подшипник можно заменить. Для этого потребуется разобрать саму муфту, сжимая стопорные лапы любым подходящим инструментом.

Подшипник нужно устанавливать осторожно, учитывая наличие части динамика, которая предназначена для удерживающего кольца.После устранения неисправности можно собирать коробку передач в обратной последовательности и устанавливать все на место.

Особенности замены элементов сцепления

Для замены адгезионной вилки необходимы шпильки и отвертка. Для начала необходимо демонтировать подшипник включения и снять с рычага резиновый пыльник, который, пользуясь случаем, можно заменить на новый. Лепестки фиксатора прижимают к основанию прохода и снимают втулку с оси вилки, затем снимают ось самой вилки, сжатой в втулке картера.С заглушки снять пружинный фиксатор.

Замена троса сцепления

Если втулка подверглась значительному износу, ее можно заменять до тех пор, пока не будет демонтирована вся система. В процессе установки недопустимо ослабление гильзы внутри паза, так как это может привести к ее выпадению. Собрать всю конструкцию следует в обратном порядке.

Перед тем, как приступить к работе со сцеплением, его следует выключить, выдавливая подходящие для этого приспособления лепестки.Замена кабеля выполняется в определенной последовательности.

  1. Под панелью приборов Внутри салона нужно открутить гайку с упора.
  2. Отсоедините пластиковый корпус с помощью отвертки или другого предоставленного инструмента, который относится к штоку педали.
  3. Из оболочки кабеля и разъема в моторном отсеке Снимите уплотнение и потяните кабель вперед. Снимите с его вилки выемку.
  4. От наконечника сменного кабеля открутите провод и снимите оболочку кабеля.
  5. Новый кабель пропустить в отверстие и закрепить на кронштейне.
  6. Закрепите на пятке этого кронштейна упор и установите уплотнение на место.
  7. В отверстие для кронштейна вставляем новый трос и вставляем втулку.
  8. Прикрутите провод к нижнему наконечнику.

Замена деталей тормозной системы

Ремонт тормозных цилиндров Grant

Неисправности тормозной системы могут привести к образованию отложений, и чтобы этого избежать, необходимо периодически проводить диагностику.Если поломки выявлены, их следует немедленно устранять. При наличии неисправностей автомобиль Лада Грант эксплуатировать не следует.

Признаки, по которым можно выявить ненадлежащую работу Цилиндры тормозные:

    ,
  • барабаны на великолепном кожухе указывают на то, что тормозная жидкость проходит через уплотнения и течет наружу;
  • машина не катится по инерции при захвате поршней.

Для замены тормозных цилиндров автомобиль следует установить в правильное положение, включить понижающую передачу и поставить упор под колеса.Отвинтите от цилиндра тормозную трубку и закройте ее колючими средствами, чтобы предотвратить утечку тормозной жидкости. Отделите цилиндр от кожуха, открутив два болта. Новый цилиндр устанавливается в обратном порядке.

При замене передних колодок на автомобиле Лада Грант такая последовательность действий соблюдается.

  1. Перед тем, как приступить к работе, нужно выключить аккумулятор. Определите уровень тормозной жидкости, и если она находится возле горловины бачка – откачайте. Загните край нижнего болта стопорной шайбы.
  2. Выкрутите нижний болт крепления кронштейна корпуса.
  3. Поверните корпус скобы к оси болта.
  4. Снимите колодки, перемещая поршни механизма отверткой или другим подходящим предметом.
  5. Очистите механизм и снимите боковой демонтаж колодки.
  6. При установке новых колодок поршень помещают в цилиндр, при этом постоянно следят за уровнем тормозной жидкости, не допуская ее перетекания через кромку.

Колодки тормозные задние Поменять после снятия барабана и разборки есть там проливы.

  1. Снимите верхнюю и нижнюю пружины стяжки и направляющую пружину с подушки.
  2. Снимите расширенную планку и выведите рычаг из петли троса.
  3. Уберите палец.

Установка новой задней колодки выполняется в обратном порядке.

Ремонт многих деталей автомобиля Лада Грант можно выполнить самостоятельно. А для тех, кто раньше пользовался другим автомобилем от АвтоВАЗа и уже занимался устранением его неисправностей, это совсем не составит труда, так как многие детали и механизмы у машин Вазов идентичны.

Страницы этого раздела Сайт представляет собой полное руководство по ремонту Lada Grant. Обилие информационных материалов, представленных на портале, позволит вам найти алгоритм для фиксации любой детали и разобраться с ним даже без опыта и специальной подготовки. Видео и фотоотчеты продемонстрируют каждый этап. ремонтные работы, акцентируя внимание на ключевых моментах. Их знание избавит владельца автомобиля от роковой ошибки, которая повлечет за собой серьезные последствия.

Всем, кто интересуется ремонтом и обслуживанием Lada Grant, будут интересны инструкции, которые водители просматривают чаще остальных.К «популярным» процедурам относятся: Замена ремня ГРМ, и. В случае поломки электросистемы автомобиля с полезными материалами будут удерживаться направляющие, на которые заменяют генератор или на грант.

Любые вопросы, возникающие в процессе изучения алгоритма ремонтных работ, можно задать прямо на сайте. Для этого достаточно правильно сформулировать вопрос и затем разместить на соответствующей странице. Количество посещающих портал опытных владельцев и специалистов настолько велико, что уже в ближайшие часы после его появления кто-то уже даст исчерпывающий ответ.

Краткая история Lada Granta

На этапе проектирования рабочим названием будущей модели было Lada «Low Cost» (заводское обозначение ЗАЗ-2190). Название «Гранта» она получила за год до запланированного выпуска после конкурса среди любителей Росавтопрома.

В мае 2011 года автомобиль был продемонстрирован, а через пять дней на АвтоВАЗе началась тестовая сборка модели.

Полноценный выход модели на конвейер произошел только в октябре. Продажи начались еще через два месяца.С начала продаж и до 1 апреля 2012 года автомобиль можно было приобрести по цене от 229 тысяч рублей, в дальнейшем цена периодически увеличивалась по разным причинам. С начала производства и по сей день на выбор представлено несколько модификаций кузова : седан, хэтчбек и спорт. Позже модель хэтчбека сменила название на Liftback, что было сделано с целью популяризации модели последнего рестайлинга.

В середине 2012 года АвтоВАЗ порадовал любителей модели началом серийного производства автомобилей с 4-ступенчатой ​​автоматической коробкой передач.

На этот раз конфигурация серийных автомобилей изменилась. Покупателю были доступны модификации с 5-ступенчатой ​​механической коробкой передач или автоматической коробкой передач, а также несколько типов двигателей объемом 1,6 л.

Для моделей «Стандарт» предусматривались 8-клапанные моторы мощностью 82 л.с. Lada Granta «Norm» оснащалась либо 8-ми клапанными двигателями – 87 л.с., либо 16 – 98 л.с. (для АКПП).

Самодорогие модели Также имели 16-ти клапанные варианты, но с большей мощностью 98 л.с. и 106 л.с.

Что касается модификаций «Спорт», то для таких автомобилей предусматривались 16-клапанные моторы с измененным газораспределением и мощностью 120 л.с.

Признаки замены ремня ГРМ на гранту.Процесс замены ремня ГРМ на Lade Grant

Все последние модели автомобилей с передним приводом, на которые выпускается автомобиль, находящийся в Тольятти, имеют зубчатый ремень в газораспределительном механизме. Lada Grant полностью относится к этим моделям.

На машине установлено несколько модификаций двигателей, которые могут иметь 8 или 16 клапанов в головке блока цилиндров. Многие владельцы обслуживают и ремонтируют эту модель самостоятельно, поэтому будет полезно узнать, как меняют ремень ГРМ в Ладе Гранта с 8 клапанами.

Lada Grant Motors Имея 8 клапанов в ГБЦ с индексами 11183 и 11186. Первый начали выпускать в 2004 году, второй позже, а именно в 2011 году. Мощность агрегата «83» составляет 82 лошади, при 87 л.с. 86 “модификаций. Мотор 11186 – усовершенствованная модель двигателя «83». В нем используется облегченная шатунно-поршневая группа. Удалось добиться уменьшения массы поршневой группы почти на 30%. Головка блока цилиндров подвергается специальной термообработке, что увеличивает ее прочность и износостойкость.

А также получил некоторые изменения в системе охлаждения силового агрегата. Юбки облегченных поршней покрыты графитовой смазкой, это позволяет избежать появления рубашек на цилиндрах ненагреваемого мотора. Степень сжатия «86» мотора стала 10,5 против 9,6 у «83» модификаций. Прокладка GBC нового мотора теперь тоньше, она равна 0,43 мм против 1,2 у старой модели. Увеличился диаметр впускных клапанов, что улучшило цилиндры цилиндров с топливовоздушной смесью.

Гнет ли клапан

Такая проблема, к сожалению, есть у Lada Grant. Он появился с начала производства первых автомобилей с передней инвалидной коляской ВАЗ 2108. В дальнейшем рабочий объем силового агрегата этой модели был увеличен, он стал равным 1,5 литра. Индекс двигателя был 21083, у которого поршень имеет выемку в головке. Это позволило исключить столкновение поршней с клапанами при обрыве зубчатого ремня в ГРМ или неправильной установке.За основу двигателя на Гранту был взят именно этот силовой агрегат, поэтому засветок клапанов не произошло.

Модернизация этого мотора до модели 11186 предусматривает установку облегченных деталей шатунно-поршневой группы. Поршень стал короче по высоте, что не позволяет делать углубления в головке, чтобы исключить встречу с клапаном. Поэтому обрыв зубчатого ремня всегда сопровождается повреждением клапанов на 8-ми клапанном гранте, иногда шатунов, поршней.Эта проблема сопровождает все последующие модификации моторов для Lada Grant.

Порядок замены

Многие владельцы данного автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют ее своими руками. В этой процедуре нет ничего суперпоста, нет необходимости приобретать специальное оборудование или приспособления. Заменить зубчатый ремень в гараже самостоятельно. Необходимо будет подготовить набор гаечного ключа, монтажную лопатку, домкрат, подставку под корпус, противоокислительные накладки, перчатки, тряпки.Круглые кольца с загнутыми концами подходят для регулировки натяжного ролика.

Замена ремня ГРМ на Лада Гранта выполняется примерно в такой последовательности:

  1. Автомобиль устанавливается над смотровой ямой или на ровной поверхности, трос ручного тормоза затягивается, под задние колеса устанавливаются противоударные накладки.
  2. Открыть капот моторного отсека, отсоединить клеммы от АКБ.
  3. Ремень привода генератора будет мешать работе, поэтому его снимают.
  4. Теперь на цифру «5» шестигранника повернуты четыре винта, которыми крепится передний защитный кожух газораспределительного механизма.
  5. Чтобы случайно повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Делать на датчике опилки металла нельзя, они могут еще больше исказить его показания.
  6. Далее необходимо будет установить поршень первого цилиндра в положение верхней мертвой точки.
  7. При снятии зубчатого ремня задевает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого ломаются хрипящие болты правого переднего колеса, приподнимите кузов автомобильным домкратом.
  8. Под кузовом установлена ​​подставка, колесо снято, защитная заслонка на брызговике.
  9. Для снятия шкива коленвала нужен помощник. Попросите его включить пятую передачу и травить педаль тормоза. Некоторые специалисты вставляют в люк на картере КПП между зубьями маховика мощную вырубку.
  10. Приложив усилие к головке «17» поверните болт, снимите шкив с коленчатого вала.
  11. Потребуется пятое шестигранное число, которым нужно вывернуть три винта нижнего защитного кожуха ГРМ, после чего можно будет снять защиту.
  12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого накидным ключом на «15». После этого будет проверен ролик, ослаблено натяжение приводного ремня, который легко снимается с шестерен и попадает из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя так, чтобы не встречался поршень с клапанами.

Обычно замену ремня производят вместе с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Ролик имеет регулировочную шайбу, которая устанавливается обратно при сборке. При снятии помпы в заранее определенную емкость наливается некоторое количество антифриза. Установка нового ремня газораспределительного механизма производится в обратной последовательности.Обратите внимание, что вам необходимо проверить положение всех установочных меток на коленчатом и распределительном валах, блоке цилиндров и защитном кожухе привода ГРМ.

Установка тегов

Это важная процедура при замене ремня газораспределительного механизма, поэтому к ней нужно отнестись со всей серьезностью. У этого мотора есть четыре установочных метки с указанием времени отсчета времени. Две на шестернях коленчатого и распределительного валов, одна на блоке цилиндров в районе коленчатого вала, последняя на металлическом защитном кожухе.Еще две метки есть на маховике и кожухе коробки передач. Они будут хорошо видны при снятии резиновой заглушки. Именно метки маховика и кожуха коробки укажут положение поршня первого цилиндра в верхней мертвой точке.

Коленчатый вал поверните ключ на «19» по часовой стрелке до совпадения всех меток механизма. Метка шкива распределительного вала в виде конической выемки или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе.Метка на шкиве коленчатого вала будет смотреться строго вертикально и совпадать с меткой на блоке цилиндров.

Напряжение

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно проверьте положение установочных табличек, если с ними все в порядке, можно сделать привод натяжным. Для этого проверяйте натяжной ролик против часовой стрелки до совмещения меток на нем. Одна этикетка в виде выреза имеется на внешнем зажиме, вторая – на внутренней в виде выступа.Повернуть натяжной ролик можно специальным ключом, круглым валиком.

Некоторые мастера вставляются в отверстия на подвижной части ролика, подходящие по диаметру ролика. Между ними брань как рычаг и поворотная обойма до совпадения меток. После этого можно затягивать винт крепления натяжного ролика. После того, как все работы произведены, необходимо вручную провернуть коленвал на несколько оборотов, следя за тем, чтобы метки не двигались. После этого можно установить защитную крышку.

Сколько заменить

Заводская инструкция по эксплуатации автомобиля рекомендует замену зубчатого ремня при пробеге 75 тыс. Км. Такую ставку хозяева выполняют не всегда, на то есть веские причины. Сколько дисков до замены зависит от многих факторов. Это качество используемых деталей, условия эксплуатации автомобиля, техническое состояние двигателя. При выполнении каждого следует проверять натяжение и состояние хронометража.При появлении трещин, отслоений, других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленвала и распредвала, это значительно сокращает ресурс всего привода ГД. И привод боится попадания моторного масла в область ремня. Смягчает его структуру, зубы легко режутся. Если машина долго стояла без движения, также лучше заменить привод в связи с его старением. Большинство владельцев специалисты рекомендуют менять ремень при пробеге 50 тыс. Км.

Какой комплект приобретен

Помимо зубчатого ремня приобретен натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в Балаково. Хорошо зарекомендовали себя изделия компаний Gates, Bosch, Dayco, ContiTech. При замене помпы в системе охлаждения двигателя необходим антифриз с бачком.

Служит для своевременного открытия и закрытия клапанов в головке блока. Такой механизм есть и на «Lade Grant».Однако существует два типа привода – цепной и ременной. Если говорить о «гранте», то здесь применяется второй вид. Надо сказать, что такой драйвер более тихий, но менее надежный. Цепь всегда сложнее порвать, чем ремень. Тем не менее, если соблюдать интервал замены, можно не столкнуться с перерывом. А в сегодняшней статье мы обратим внимание на замену ремня ГРМ «Лада Гранта».

Как это работает?

Принцип работы этого элемента довольно прост.Сначала расскажем о локации. И этот элемент находится сбоку от шкива коленвала. Поскольку «гранта» имеет поперечное расположение двигателя, то ремень находится сбоку от правого переднего колеса. В отличие от цепи не требует смазки, поэтому устанавливается открытым. Ремень имеет с внутренней стороны специальные зубья. Благодаря им элемент входит в зацепление сразу с несколькими деталями:

Таким образом, при вращении первого вала по цепной реакции вращаются остальные элементы.А поскольку ремень гибкий, для качественного зацепления он натягивается специальным роликом. Таким образом, два вала вращаются синхронно. Недопустимо перестановка ремня на одном или нескольких зубцах. В противном случае настраиваются параметры впуска и выпуска. Это сразу же отразится на характере поведения автомобиля. Автомобиль будет уравновешивать, расходовать больше топлива и не тянуть.

Как часто менять?

По регламенту замена ремня ГРМ на «Ладе Грант» с 8-клапанным двигателем требуется каждые 75 тысяч километров.Однако производитель рекомендует проверять его состояние каждые 15 тысяч километров. Часто бывает, что ремень потерял растяжку или приобрел следы износа раньше срока.

Признаки износа

Как понять, что этот элемент вышел из строя? Первый признак, свидетельствующий о необходимости замены ремня ГРМ на «гранту», – это значительный износ материала. Обычно это происходит из-за неудовлетворительной работы натяжного роликового подшипника или с отклонением его положения.Так, при повышенной влажности ремень может прыгать на одном или нескольких зубцах.

Важно внимательно проверять внешнее состояние. Итак, ремень подлежит замене, если на нем остались ткани, либо отслоение. Чем больше таких дефектов, тем выше вероятность того, что элемент внезапно сломается. Нельзя эксплуатировать слишком прочный ремень. Об этом сообщает характерный блеск элемента. Из-за этого не обеспечивается качественный контакт со шкивом коленчатого вала.Какой марки выбрать новый ремень? Необязательно приобретать оригинал. Есть неплохие аналоги:


Но слишком дешевые аналоги покупать не стоит. В противном случае никто не может гарантировать, что такой ремень прослужит производителю 75 тысяч километров.

Обучение

Для работы нам понадобится стандартный набор инструментов, новый ремень с роликом, а также ключ для ролика. Стоит будет купить новый ремень генератора, так как мы его тоже возьмем.

Выполнение работ на котловане необязательно.Для удобства достаточно открутить правое переднее колесо. Значит, нужен дополнительный балконный ключ и домкраты. Перед подъемом под машину нужно поставить антипараметры.

Приступаем к работе

Итак, сначала нам нужно снять пластиковую защитную крышку. Сделать это можно при помощи шестигранника на 5. Крышка крепится на четыре болта. Если Мотор 11183 установлен на «гранту», здесь понадобится ключ на 10. Достаточно открутить три болта крепления. Затем снимается датчик положения коленвала.Винт крепления откручивается ключом на 10. ДПКВ тоже демонтируется.

Установить метки

Теперь важно установить коленвал и распределительный вал по меткам. Для этого включаем нейтральную трансмиссию. Снимите резиновую крышку, которая находится на картере картера (ближе к сцеплению). Нам нужно совместить метки в пазах шкалы и на маховике. Последний затем фиксируется отрицательной отверткой. Само колено может повернуть ключ на 17 или 19 (в зависимости от конкретного типа мотора).Эту операцию лучше выполнять вдвоем. Пока один вращает вал, второй фиксирует положение меток. Главное, чтобы они точно совпадали.

Что дальше?

Затем вам нужно будет снять ремень генератора. Только, доберемся до ремня ГРМ «Лада Гранта». Ослабьте натяжитель и снимите привод генератора. Ключ на 13 требует ослабления нижнего болта крепления и откручивания верхней гайки крепления. Болт тоже снимается. Корпус генератора прижимаем к двигателю проволокой и фиксируем.

Меняем ремень

При закреплении маховика ключом на 19 или 17 откручиваем болт, которым крепится шкив привода генератора. Шкив с шайбой демонтирован.

  • Если это двигатель серии 11183, гайка крепления ослабляется шпонкой на 17. Сам ролик вращается по часовой стрелке.
  • На остальных двигателях головка прикладывается на 15. Отвинчивается болт примерно на три оборота. Далее видео освобождает ремень самостоятельно.

Теперь осталось только снять старый ремень и установить новый.ГРМ на «Lade Grant» с 8-клапанным двигателем выполняется в обратном порядке. Для растяжения внешняя сторона ролика вращается против часовой стрелки. При этом две метки (прямоугольные) должны совпадать между собой. После монтажа элемента стоит еще раз проверить метки.

Что касается ремня генератора, то он устанавливается в такой последовательности:

  • Сначала монтируется сам генератор.
  • Далее ремень надевается на шкивы.
  • Включив пятую передачу, откатить машину назад.

Вот и все. Замена ремня успешно завершена. Можно переходить к полноценной эксплуатации автомобиля.

На момент задержки

Поменял на автомобиле “Лада Гранта” Ремень ГРМ, важно использовать динамометрический ключ. Так мы точно будем знать, что болты и все соединения качественно затянуты и, главное, не отреагировали. В зависимости от типа детали на ключе устанавливаются следующие значения:


Обратите внимание: при замене ремня ГРМ на «Lade Grant» с 8-клапанным двигателем сначала отрегулируйте натяжение на ролике.И после этого производится затяжка болта крепления.

Заключение

Итак, мы выяснили, как производится замена ремня ГРМ на «Лейд Грант». Как видите, эту операцию можно выполнить самостоятельно. На простую замену уйдет около двух часов времени. Но если работа выполняется не впервые, время можно сократить вдвое.

Замена ГРМ Лада Грант 8 клапанов Проходит каждые 75 тыс. Км пробега. Если проигнорировать плановую замену ремня, натяжного ролика и иногда помпы (помпы охлаждающей жидкости), то можно нарваться на серьезный ремонт двигателя Лада Гранта.Ведь размах ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седла клапанов и даже поршней. Поэтому с расчетом времени нужно быть очень осторожным. Раз в 15 тысяч необходимо осмотреть ремень на предмет обрывов, трещин, отслоений или притирки.

Подробная временная диаграмма Lada Grant .

  • 1 – шкив коленчатого вала зубчатый
  • 2 – шкив шестерни насоса охлаждающей жидкости
  • 3 – Натяжной ролик
  • 4 – Задняя защитная крышка
  • 5 – шкив переключателя распределительного вала
  • 6 – ремень ГРМ
  • A – отлив на задней защитной крышке
  • B – метка на шкиве распределительного вала
  • C – табличка на крышке масляного насоса
  • D – метка на шкиве коленчатого вала.

Для замены ремня привода газораспределительного механизма необходимо демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов на гранту с кондиционером. Шестигранником «На 5» отверните четыре винта крепления передней верхней крышки ГРМ и снимите пластиковый кожух.

Во избежание повреждения датчика положения коленчатого вала необходимо его снять. При выключенном зажигании нажмите на колодку жгута проводов и отсоедините колодку от разъема датчика.Головкой «На 10» поверните болт крепления датчика.

Вынимаем датчик из приливного отверстия крышки маслонасоса и кладем на место, где нет стальных опилок, способных впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя – установить поршень 1-го цилиндра в положение НМТ (верхняя мертвая точка) такта сжатия. Головкой «на 17» повернуть коленчатый вал по часовой стрелке за болт крепления ведущего шкива генератора до установки метки 1 на шестерне шкива распределительного вала с приливом 2 на задней крышке синхронизатора газораспределения.

Чтобы убедиться в правильности положения коленчатого вала, выньте резиновую заглушку смотрового окна в верхней части картера сцепления. Риск 2 на маховике должен располагаться напротив прорези 1 шкалы, которая видна в окошке крышки картера сцепления.

Перед тем, как повернуть шкив привода теплообменника, просим помощника зафиксировать коленвал от проворачивания, вставив отвертку через картер сцепления через окошко.

Головкой «На 17» переворачиваем болт крепления шкива привода генератора, снимаем шкив и шайбу.

Шестигранник “На 5” переворачиваем три винта крепления передней нижней крышки ГРМ. Снимаем крышку.

Ключ-ключ “на 15” ослабляющий затяжку болта крепления натяжного ролика.

В этом случае натяжной ролик ослабит натяжение ремня.Снимите ремень ГРМ со шкивов коленчатого и распределительного валов. Вытаскиваем ремень из Моторного отсека Гранты.

Внимание! После снятия ремня ГРМ нельзя проворачивать коленвал и распределительные валы во избежание попадания поршней в клапаны. Размеры ременного привода ГРМ Lada Granta с 8-ми клапанным двигателем – ширина 17 мм, количество зубьев 113.

Для снятия натяжного ролика ремня ГРМ поверните болт его крепления и снимите натяжной ролик вместе с болтом.

Поверните пластмассовый роликовый зажим, удерживая его за эксцентрик. Ролик должен вращаться бесшумно, равномерно, без заеданий. В противном случае ролик необходимо заменить.

Заодно можно проверить исправность насоса охлаждающей жидкости, закручивания и сотрясения за шкив. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.Болт крепления ролика вкручивается в верхнее отверстие ГБЦ. На фото ниже отверстие обозначено красной стрелкой.

Устанавливаем гранту ремень ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленвала и распределительных валов. Одеваем ремень на зубчатый шкив коленчатого вала, затем натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю – надеваем шкив распредвал.

При необходимости распечатываем шкив распредвала в сторону наименьшего хода до совпадения зуба ремня с впадинами шкива. Для натяжения ремня нужно повернуть натяжной ролик против часовой стрелки. Для этого вставляем внешний диск стержня стержня (диаметр 4 мм, расстояние между стержнями 9 мм) специального ключа (для наглядности показан на снятом ролике).

Такой ключ использовался при регулировке натяжения ремня во всех переднеприводных вазах, купить его можно в любом магазине автозапчастей.

Также для регулировки натяжения ремня ГРМ Lada Granta можно использовать щипцы для снятия стопорных колец. Натягиваем ремень, поворачивая натяжной ролик ремня против часовой стрелки до совпадения внешнего роликового диска с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика с моментом 34-41 нм.

Чрезмерное натяжение ремня сокращает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может стать причиной нарушения фаз газораспределения. Вращаем коленвал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. Когда шкив привода генератора снят, правильное положение коленчатого вала удобно контролировать, совмещая метку 1 на шкиве коленчатого вала с краем крышек масляного насоса. Фото для наглядности далее.

Если вы не уверены в своих силах, то работу по замене ремня можно доверить сервису Lada Grant Car. Для двигателя с 8-клапанным механизмом GHM это дешевле, чем для версии с 16-клапанным мотором.

В состав газораспределительного механизма (ГРМ) каждого автомобиля входят: распредвал, клапаны, их приводы и направляющие втулки. Все перечисленные элементы помогают обеспечить поступление рабочей смеси и вовремя удалять отработанные вещества.

Ремень ГРМ находится в этом списке запчастей возле особняка, он действует как связующий элемент, помогая синхронизировать работу коленчатого и распределительного валов.

Найти легко – достаточно открыть капот машины. От возможных повреждений ремень ГРМ защищен специальными кожухами, также они предотвращают их загрязнение. Внешне ремни ГРМ имеют резиновую основу и отличаются зубчатой ​​внутренней поверхностью. Кроме того, они отличаются от других ремней тем, что способны охватывать несколько шкивов одновременно.

Через какой период времени необходимо заменить ремень ГРМ?

Лада Гранты комплектуются моторами разных модификаций, однако в большинстве из них при обрыве ремня ГРМ клапан все равно будет бояться.Не будет запускать их только на двигателе ВАЗ-11183-50, который на грантах установлен в стандартной комплектации.

Для исключения возможных внештатных ситуаций производитель советует менять ремни ГРМ один раз через каждые 75000 км пробега, но контролировать их состояние нужно гораздо чаще – при следующем, то есть пробеге 15000 км. Это утверждение справедливо и для восьмицветковых, и для шестнадцатилетних силовых агрегатов. Как уже отмечалось выше, существенных проблем с обрывом ремня ГРМ не возникнет только у мотора ВАЗ-11183-50, в остальных случаях избежать прогиба клапанов и последующий ремонт не выйдет.

Это связано с тем, что во время обрыва распредвал останавливается в том положении, в котором он был в момент обрыва, при этом коленчатый вал продолжает вращаться. В результате поршни очень бросаются в глаза об клапаны, находящиеся в это время в открытом положении. От полученного удара клапана он изгибается, а в некоторых случаях поршень может даже пробиться (но это встречается очень редко).

Из-за этого некоторые специалисты настоятельно советуют менять ремень ГРМ даже раньше, чем указано производителем автомобиля или ремня ГРМ.Стоит отметить, что пределы замены ремня ГРМ подходят для всего современного модельного ряда Lada: Priora, grant, Valina, Vesta, Xray и др.

Замена ремня ГРМ на восьмилопастных моторах без натяжителя

В конструктивном плане крепление генераторов гранты имеет отличия от конструкций, применяемых на калине первого поколения и на приоре. Например, на грантах, оснащенных восьмицветными двигателями, натяжение ремня изначально не предусмотрено, и поэтому их замена происходит несколько иначе.

Этому процессу предшествует проверка текущего состояния ремня. Эта процедура проводится так: включается пятая передача, затем вы опираетесь на переднюю часть автомобиля и, толкая ее назад, проходите через генератор на всю длину. Его нельзя обнаружить по разрывам или трещинам, а резина в хорошем элементе не отслаивается от основы от ткани. При выявлении таких заслонок ремень потребуется немедленно заменить.

Для проведения этой процедуры вам потребуются: нож, длинная отвертка, ключ на «13» и, конечно же, новый ремень ГРМ на гранту, длиной 823 мм.Это обойдется вам примерно в 800 рублей, номер данного товара по каталогу – 1118-1041020-07.

В процессе замены ремня нет ничего сложного. Сначала ножом нарезаете изнашиваемый элемент, затем нужно будет открутить нижний крепежный болт (ключом «на 13»), а потом тем же ключом гайка отворачивается, а болты вытащены.

Генератор поворачивается таким образом, чтобы насадка находилась вверху сразу за кронштейном.Прижмите кронштейн и генератор друг к другу и закрепите их в этом положении с помощью куска проволоки на гайке, которая прикреплена к CHC.

После ремня надевается шкив генератора и верхний шкив его привода. Далее вам нужно будет повторить пятую передачу, прижать ремень к шкиву и начать толкать машину назад. Продолжать толкать до полной одевки ремня, после чего провод развязывается, а генератор отжимается от кронштейна отверткой.Затем нужно установить на позиции болты крепления генератора (верхний и нижний) и гайку. Работа завершена.

Замена ремня ГРМ на шестнадцатых перепаянных моторах с натяжителем

В настоящее время АвтоВАЗ оснащает ряды некоторых комплектаций шестнадцатыми перчаточными двигателями. Разберем процесс замены ремня ГРМ на таких двигателях более подробно.

Для этого вам понадобятся шестигранник «на 5», плоская отвертка, а также головки «на 17», «15» и «10».Начать процедуру следует со снятия старого элемента – с закручивания шурупов, после чего поочередно снимаются обе крышки газораспределительного механизма и сам ремень.

Фазы газораспределения не могут быть прерваны, поэтому коленчатый и распределительный валы должны находиться в положении часов ВМТ сжатия первого цилиндра. Вот почему вы должны вращать коленчатый вал по часовой стрелке до тех пор, пока метки на каждом шкиве распределительного вала не будут отслеживаться метками, которые ставятся на скорость крышек ГРМ.

Затем маховик закрепляется отверткой, которая вставляется между его зубцами, болт отворачивается, и снимается шкив с опорной шайбой. Уровень натяжения ослабляется поворотом ролика, это действие выполняется перед его снятием. Помните – после снятия ремня запрещается снимать оба вала. Дополнительно отметим, что процесс замены ремня ГРМ осуществляется синхронно с заменой обоих роликов.

Начинается следующая установка, перед которой рекомендуется нанести на резьбу специализированный герметик.Ремень надевается на шкив коленчатого вала, при этом вы натягиваете обе его ветви, запуская заднюю ветвь за натяжку, а переднюю – за опорный ролик. Далее одевается на шкивы распредвалов. Одновременно с натяжением ремня вы делаете натяжной ролик против движения по часовой стрелке. Вырез первой зубчика, находящейся снаружи указанного ролика, совмещается с выступом второй из втулок внутри него, и крепежный болт зажимается.

Далее вы делаете коленчатый вал ровно на 2 оборота по часовой стрелке.Посмотрите, совмещены ли установочные метки на обоих валах, дополнительно проверьте совмещены ли выступ и вырез на натяжном ролике. Работы по замене ремня газораспределительного механизма завершены.

Помимо вышеописанного, существует способ замены ремня ГРМ, при котором не потребуется никаких специальных инструментов. Однако такую ​​технику можно использовать только в тех случаях, когда нет необходимости в замене роликов.

Процесс ее удержания: сначала канцелярским ножом отрезается ровно половина изношенного ремня и снимается.Затем шкивы коленчатого вала одевают новый ремень, а вторая половина изношенного обрезается и снимается. На завершающем этапе новый ремень окончательно натягивается на шкивы коленчатого вала.

Проверка состояния ремня ГРМ проводится на холодном двигателе (15-35 ° С) через каждые 15 тыс. Км пробега.

Шестигранник “На 5” отверните четыре винта крепления передней верхней крышки ГРМ …

… и снимите крышку.

Выставляем правое переднее колесо и включаем пятую передачу в КПП.Вращая колесо по часовой стрелке, проворачиваем коленвал двигателя и осматриваем ремень ГРМ. При нормальном натяжении ремня …

… Вырез 1 наружного натяжного ролика Диск должен совпадать с прямоугольным выступом 2 его внутренней втулки.

Поверхность зубчатой ​​части ремня не должна иметь складок, трещин, забродившего корма и опрокидывающей ткани из резины. Обратная сторона ремня не должна иметь износа, оголяющего нить шнура и следов разметки. На торцевых поверхностях ленты не должно быть жгутов и притирки.При обнаружении дефектов на ремне или существенном несовпадении элементов управления натяжением ремня (см. Фото выше) ремень необходимо заменить. Также следует заменить ремень на новый при обнаружении на нем следов моторного масла (перед установкой нового ремня следует устранить причину появления ремня на ремне) или при замене насоса охлаждающей жидкости.

Выход из строя ремня ГРМ (обрыв и нарезание зубьев) может привести к укладке клапанов в поршни из-за несовпадения углов поворота коленчатого вала и распределительных валов и, как следствие, к дорогой ремонт двигателя.

Замена ремня ГРМ в соответствии с регламентом технического обслуживания, проводим каждые 75 тыс. Км пробега или при обнаружении на ремне дефектов. Снимите правое переднее колесо и правый брызговик моторного отсека (см.).

Демонтируем ремень привода генератора (см.).

Снимите датчик положения коленчатого вала (см.).

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя – установить поршень 1-го цилиндра в положение НМТ (верхняя мертвая точка) такта сжатия.Для этого…

… головкой «на 17» повернуть коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

… до совмещения метки 1 на шестерне распределительного вала с приливом 2 на задней крышке ГРМ ГРМ.

Чтобы убедиться в правильности положения коленчатого вала …

… Вытаскиваем резиновую заглушку смотрового окошка в верхней части картера сцепления.

Риск 2 на маховике должен располагаться напротив шкалы паза 1 на верхней крышке картера сцепления.

Перед тем как вывернуть болт крепления шкива привода генератора …

… Просим помощника зафиксировать коленвал от проворачивания, вставив отвертку через картер сцепления через окошко.

Головкой “на 17” повернуть болт крепления шкива привода генератора …

… Снимите шкив …

… и шайбу.

Шестигранник “На 5” перевернуть три винта крепления передней нижней крышки ГРМ..

… и снимите крышку.

Ключ-ключ “на 15” ослабляющий затяжку болта крепления натяжного ролика.

В этом случае натяжной ролик ослабит натяжение ремня. Снимите ремень ГРМ со шкивами коленчатого и распределительного валов …

… и снимите ремень с моторного отсека.

После снятия ремня ГРМ нельзя проворачивать коленвал и распределительные валы во избежание попадания поршней в клапаны.

Маркировка ремня ГРМ ремня ГРМ (ширина 17 мм, количество зубцов 113).

Для снятия натяжного ролика ремня поверните болт его крепления …

… и снимите натяжной ролик.

Для оценки состояния натяжного роликового подшипника …

… Поверните пластмассовый роликовый зажим, удерживая его за эксцентрик.

Ролик должен вращаться бесшумно, равномерно, без заеданий. В противном случае ролик необходимо заменить. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления.Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.

Болт крепления ролика ввинчивается в верхнее отверстие головки блока цилиндров.

Устанавливаем ремень ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленвала и распределительных валов. Надеваем ремень на зубчатый шкив коленвала, потом …

… потянув обе ветви ремня, надеть заднюю ветвь на шкив насоса охлаждающей жидкости и запустить ее за натяжной ролик, а переднюю – на шкив распредвала.

При необходимости распечатываем шкив распредвала в сторону наименьшего хода до совпадения зуба ремня с впадинами шкива. Для натяжения ремня нужно повернуть натяжной ролик против часовой стрелки. Для этого вставляем в пазы внешнего диска ролика …

… Стержни (∅4 мм, расстояние между стержнями 18 мм) специального ключа (для наглядности показан на снятом ролик)…

… или наконечники щипцов для стопорных колец.

Натягиваем ремень поворотом натяжного ролика ремня против часовой стрелки …

… до совпадения внешнего диска ролика с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика с требуемым моментом ( видеть “”).

Чрезмерное натяжение ремня сокращает срок его службы, а также подшипника насоса охлаждающей жидкости и натяжного ролика. Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может стать причиной нарушения фаз газораспределения.

Вращаем коленвал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов.

Когда шкив привода генератора снят, правильное положение коленчатого вала удобно контролируется …

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
