Что такое подшипник подвесной: Подвесной подшипник что это и для чего он нужен? / Статьи / Кардан Мастер

Подвесной подшипник заказать в Уфе

Подвесной подшипник — конструктивный элемент автомобиля, необходимый для фиксации оси карданного вала и поддержания ее постоянного положения. Он воспринимает значительные угловые и радиальные нагрузки, защищает вал от воздействия внешних факторов и обеспечивает бесшумную работу вращающихся частей кардана. Купить подвесной подшипник в Уфе можно на сайте компании «Берг Инжиниринг» — официального представителя мировых брендов подшипниковой продукции.

Основные преимущества

К эксплуатационным достоинствам и конструктивным преимуществам подвесных подшипников относят:

• возможность выдерживать большие осевые и радиальные нагрузки;

• ремонтопригодность механизма;

• устойчивость к вибрационным нагрузкам;

• низкий уровень шума при эксплуатации;

• надежная защита от различных внешних факторов и агрессивных сред.

Совокупность этих качеств обеспечивает нормальную работу карданного вала.

Признаки поломки узла

При выходе из строя подвесного подшипника тревожными сигналами служат:

• Характерный стук, доносящийся из области карданного вала. Он может появиться и исчезнуть, однако это не говорит об самостоятельном устранении неисправности.

• Гул и свист при движении машины, интенсивность которых изменяется в зависимости от скорости движения автомобиля.

• Возникновение вибрации при движении машины.

Возможные поломки

Выход из строя подвесного подшипника может быть связан с естественным износом, возникновением неисправностей в карданном вале, нарушение целостности пыльника. Эксплуатация этого механизма происходит в тяжелых условиях при значительных температурных перепадах и высоких оборотах, что приводит к быстрому вымыванию смазки.

Пыльник — наиболее нагруженная часть детали, которая вследствие чрезмерных нагрузок может разрушиться. В случае нарушения его целостности мгновенно вымывается смазка, внутрь механизма проникают различные загрязнения, что приводит к появлению характерного воющего звука в области кардана. Это может произойти в результате разбалансировки карданного вала.

Любая поломка подвесного подшипника косвенно или напрямую связана с появлением в нем люфта. Если игнорировать проблему, то величина люфта будет увеличиваться, что приведет к выходу из строя детали без возможности ее восстановления. Более того, неисправный узел становится причиной поломки других элементов карданного механизма, что делает дальнейшее движение машины невозможным.

Конструктивные особенности

Конструкция подвесного подшипника, входящего в состав карданного механизма, представляет собой корпус со вставленной в него втулкой. Зазор между этими двумя элементами заполняется смазкой, благодаря которой они вращаются с минимальным коэффициентом трения. Смазочный материал — важный элемент подвесного подшипника, который не только уменьшает трение, но и снижает теплопроводность, а также служит защитой от воздействия внешних факторов. Втулка изготавливается из антифрикционного материала, что обеспечивает скольжение с минимальным трением.

Купить подвесные подшипники в Уфе можно, обратившись в компанию «Берг Инжиниринг». На сайте представлен широкий модельный ряд запчастей мировых брендов, предназначенных для современных автомобилей различных марок. Вся продукция сертифицирована и соответствует мировым и региональным стандартам.

Заказать Подвесной подшипник Вы можете в разделе каталог.

Подвесной подшипник | Обзор по ремонту

Подвесной подшипник является важной деталью автомобиля, которая при выходе из строя может привести к дорогостоящему ремонту, если вовремя не принять меры по его замене. При этом, нужно понимать, какой подвесной подшипник установлен в карданном валу. Если это съемный вид, можно будет легко его заменить в случае необходимости. А вот когда проблема возникает с несъемным подшипником, замене подлежит не только сама деталь, но и карданный вал.

Конструкция подвесного подшипника и его функция

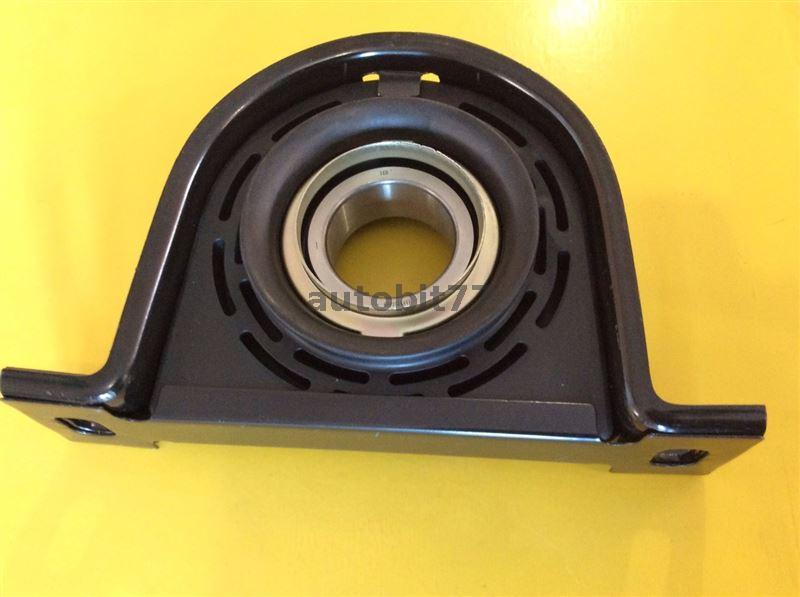

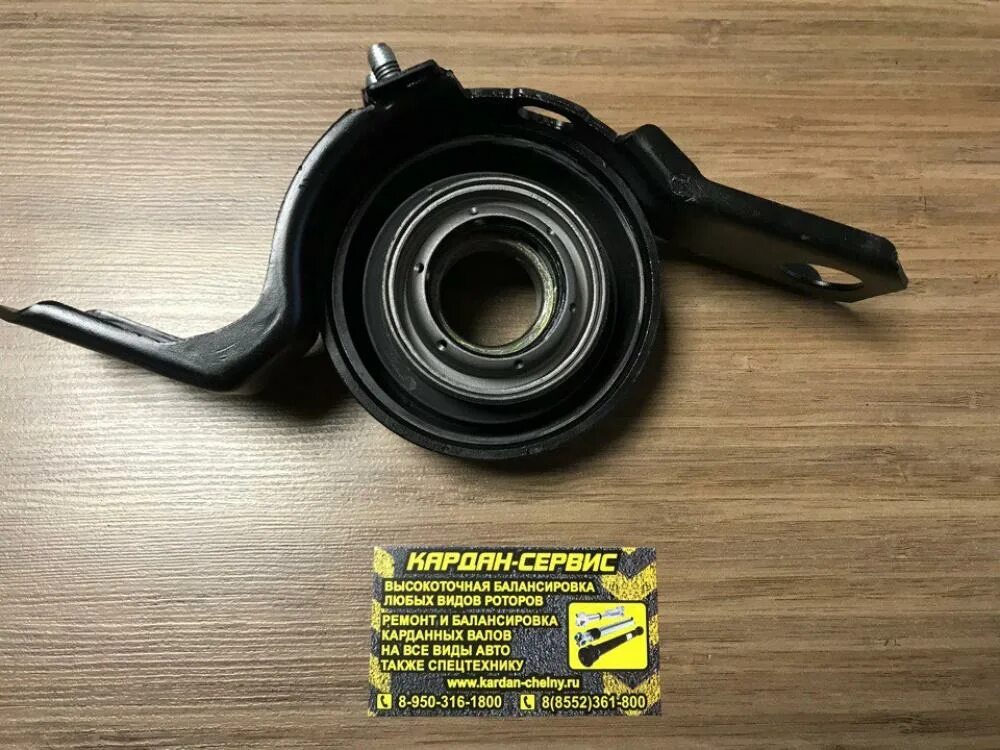

Подвесной подшипник конструкционно имеет металлический корпус с отверстием, в которое вставлена втулка. Между этим самым отверстием и втулкой имеется небольшой зазор, заполненный специальной смазкой, благодаря которой части подшипника легко перемещаются без трений и заеданий. Кроме того, такая конструкция минимизирует теплопроводность, служит защитой от различных внешних воздействий на внутренний механизм. Стоит отметить, что конструкция достаточно продуманная для эффективной передачи и восприятия радиальной и осевой нагрузки. Таким образом, благодаря подвесному подшипнику обеспечивается правильное положение оси с карданным валом, что важно при эксплуатации автомобиля.

Вот так, например, схематично выглядит карданный вал с подшипником в сборе:

Преимущества подвесных подшипников

Конечно, очень важно, какой подвесной подшипник используется в конструкции карданного вала, ведь от этого зависит список его положительных качеств. К общим плюсам такого вида подшипников стоит отнести:

• Бесшумная работа;
• Бесперебойное функционирование при высоких угловых и радиальных нагрузках;
• Устойчивость к вибрациям;
• Простой демонтаж и замена;
• Надежная защита от внешних неблагоприятных факторов.

Как определить неисправность подвесного подшипника?

1. Один из явных признаков – существенные удары по кузову, которые ощущаются даже через сидение. Эта проблема является самой первой, а потом уже прикрепляются другие моменты, такие как вибрация, шум.
2. Характерные толчки при переключении передач.
3. Присутствие гула может говорить о том, что
   подвесной подшипник износился, или изношены его отдельные части, имеется выработка или коррозия внутри механизма.
4. Стук и вибрация часто наблюдается тогда, когда подвесной подшипник имеет ослабленные крепления, его внутренняя обойма сильно износилась, или при нарушении целостности уплотнителя.

Во всех этих случаях, не стоит медлить с диагностикой подшипника и его своевременной замене.

Как выбрать подвесной подшипник?

От того, какой подвесной подшипник вы выберете, зависит его работоспособность в целом.

1. Тщательно выбирайте продавца. Лучше всего подвесной подшипник купить в той компании, которая работает напрямую с производителем. Это позволит вам приобрести настоящий качественный товар, а не его дешевую подделку. Да и цены у таких продавцов довольно лояльные.
2. Подвесной подшипник должен подходить по всем параметрам вашему автомобилю. Выбирайте только оригинальные детали, либо качественные аналоги других известных производителей. Если вам предлагают приобрести чуть большего размера, который могут подкорректировать в автосервисе путем стачивания, лучше откажитесь от этой затеи.
3. Обращайте внимание на то, какой подвесной подшипник – сухой или со смазкой. Подшипники без смазки нельзя устанавливать сразу, для начала потребуется обработка смазочным материалом.
4. Подвесной подшипник не должен иметь люфт. Его присутствие говорит о бракованном товаре.

Где поменять?

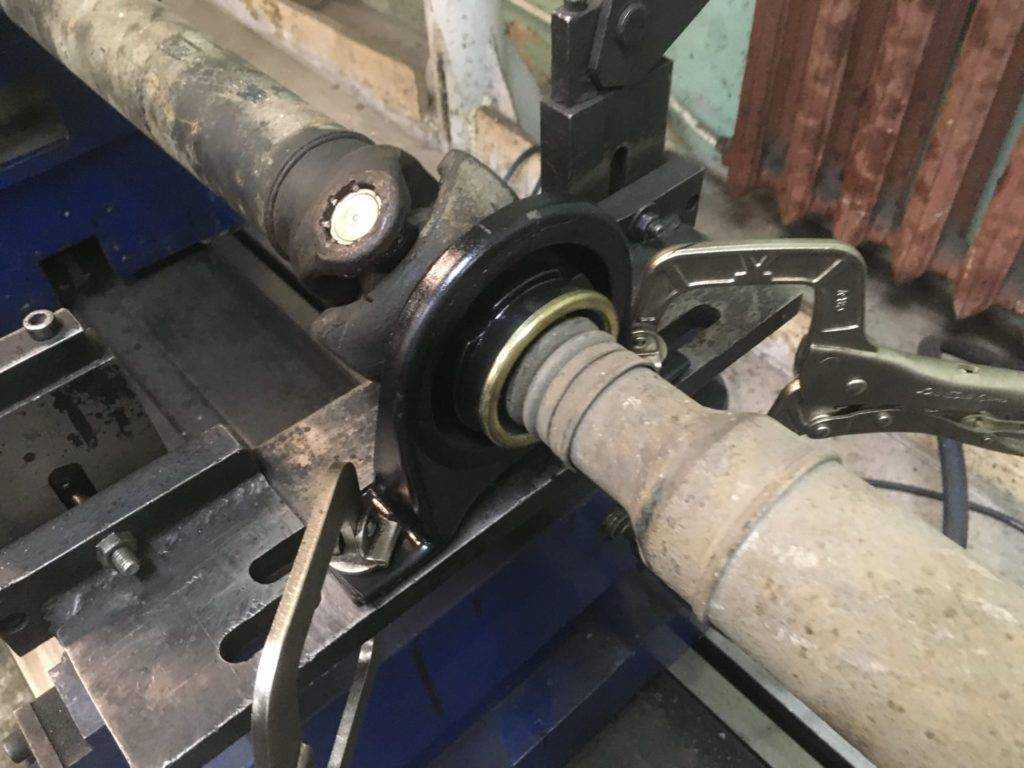

Поменять подвесной подшипник можно в сервисе, или самостоятельно. Во втором случае выполните следующие действия:

1. Поставьте автомобиль на смотровую яму и снимите кардан вала.

2. При помощи специального съемника извлеките вилку из вала кардана. Если вилка не высовывается, можно применить молоток.

3. Возьмите любую стальную наставку, и через нее выбейте молотком изношенный подшипник.

4. Извлеките стопорное кольцо, и установите новую запчасть.

5. Соберите конструкцию обратно.

Замена подвесного подшипника одна из самых простых работ. Поэтому, даже имея начальные представления об устройстве автомобиля и карданного вала, можно легко произвести замену самостоятельно. Главное знать, какой подвесной подшипник нужен конкретно для вашего автомобиля, и приобрести качественный.

Похожие статьи

Замена заднего подшипника

Подшипник задней ступицы отвечает за бесперебойное вращение заднего колеса автомобиля. И именно эта, как кажется на первый взгляд, незначительная деталь при неисправности способна вывести из строя другие узлы машины. Поэтому не стоит тянуть с заменой запчасти, а обратиться в автосервис, или же поменять самостоятельно, следуя инструкции ниже.

Как понять, что необходима замена заднего подшипника?

Основные признаки неисправности подшипника:

• Гул при езде указывает на то, что требуется замена задних подшипников;
• Стук при движении на неровной дороге;
• Неприятные звуки при попадании колеса в яму;
• Сильный нагрев тормозного барабана;
• несвойственное притормаживание при повороте руля.

По каким причинам подшипники быстро выходят из строя?

1. Плохое состояние дорог с наличием ям.
2. Низкокачественные подшипники, установленные ранее.
3. Замена заднего подшипника может потребоваться после монтажа колес при сильном затягивании болтов.
4. Инородные вещества, попадающие с дороги в процессе езды, которые оказывают негативное влияние на смазку подшипника – влага, грязь, пыль и пр.

Как поменять подшипник на велосипеде

Велосипед уже давно для многих стал не только спортивным инвентарем, но и полноценным средством передвижения. А значит, безопасность должна быть прежде всего, и огромную роль в этом играют подшипники. Такая деталь присутствует в нескольких частях велосипеда, и со временем она изнашивается, особенно при длительных поездках по неровным или загрязненным дорогам. Регулярная смазка позволит продлить жизнь подшипника, но рано или поздно придет время его замены.

Какие виды подшипников используются в конструкции велосипедов?

Подшипники участвуют в составе подвижных частей транспорта. Они отвечают за фиксацию деталей и обеспечивают бесперебойное функционирование механизма, плавное вращение педалей.

Для каждого вида велосипеда предусмотрены разные вида подшипников – скольжения, керамические, качения. Чаще всего именно подшипники качения используются в конструкции велосипедов, которые в свою очередь могут быть неразборными либо насыпными. Последний вариант представляет собой набор шариков с чашками, которые встроены в передвижное средство. Неразборный вид состоит из шариков и двух колец, причем такие подшипники нет необходимости регулировать, что упрощает их замену.

Как поменять подшипник в каретке?

Подшипники Рено: как выбрать, чем отличаются простые от ABS, как заменить?

Подшипники ступиц Рено являются значимыми элементами в подвеске автомобиля. И как любые другие детали рано или поздно потребуют замены. Высококачественные изделия, как правило, служат достаточно долго, и только после очень большого пробега нуждаются в замене. Более дешевые подшипники уже через небольшой километраж дают о себе знать. Появляется гул, посторонние шумы на скорости, хруст, люфт.

Так или иначе, подшипник Рено потребуется со временем заменить, но перед этим еще предстоит выбрать нужную модель.

Как подобрать подшипник?

Рассмотрим правила выбора подшипников на Рено Логан.

Подшипник передней ступицы Рено Логан имеет одинаковый размер, независимо от того, какова комплектация автомобиля. Это касается внутреннего, внешнего диаметра, ширины, а вот вес может быть различным. Если речь идет о подшипнике с ABS, он тяжелее обычного собрата.

По желанию, можно приобрести не только оригинальную запчасть, но и качественный аналог, который будет идентичен «родному» подшипнику. И тот и другой вариант оптимален. Единственное, не рекомендуется покупать слишком дешевые детали, особенно если его бренд малоизвестен, и отзывов практически нет.

Как узнать, есть ли ABS?

Если в автомобиле присутствует эта система, то и подшипники ступиц Рено должны обладать этой функцией. Чтобы понять имеется ли в машине ABS, посмотрите на торпеду перед пассажирским передним сиденьем. В случае открытой ниши автоблокировочная система отсутствует. Также обратите внимание на панель приборов. Если ABS имеется, загорается специальный индикатор, когда машина заводится.

При наличии антиблокировочной системы ее блок управления расположен под капотом в правой его части. Откройте капот и загляните за опору мотора. Если там имеется квадратная черная деталь с тормозными трубками, значит ABS имеется в конструкции автомобиля.

Теги: Замена подвесного подшипника, Подвесной подшипник

Что такое подшипники? Давайте узнаем об основных функциях подшипников! / Общая информация о подшипниках / Подшипники Koyo (JTEKT)

«Подшипники» — это тип механической детали, но знаете ли вы, что они делают? На самом деле они настолько важны для машиностроения, что их называют «хлебом с маслом» отрасли. Они используются во всех видах машин, но поскольку они выполняют свою работу в тени, большинство людей, не связанных с машиностроением, вероятно, слышат это слово и думают: «Что это?»

Итак, для этой первой «Колонны подшипников» мы собираемся объяснить абсолютные основы подшипников и дать краткое объяснение функций, которые они выполняют.

1. Так что же такое подшипники?

Подшипники — это «детали, помогающие вращать объекты». Они поддерживают вал, который вращается внутри механизма.

Машины, в которых используются подшипники, включают автомобили, самолеты, электрические генераторы и т.д. Они даже используются в бытовых приборах, которые мы все используем каждый день, таких как холодильники, пылесосы и кондиционеры.

Подшипники поддерживают вращающиеся валы колес, шестерен, турбин, роторов и т. д. в этих машинах, позволяя им вращаться более плавно.

Таким образом, все виды машин требуют для вращения очень много валов, а это означает, что почти всегда используются подшипники, до такой степени, что они стали известны как «хлеб с маслом машиностроения». На первый взгляд подшипники могут показаться простыми механическими деталями, но без подшипников мы бы не выжили.

2. Роль подшипников: Так почему же они так важны?

Итак, какую роль играют подшипники в обеспечении бесперебойной работы машин?

Они выполняют следующие две основные функции.

Функция 1: Уменьшить трение и сделать вращение более плавным.

Между вращающимся валом и частью, поддерживающей вращение, обязательно возникает трение. Между этими двумя компонентами используются подшипники.

Подшипники служат для уменьшения трения и обеспечения более плавного вращения. Это сокращает количество потребляемой энергии. Это самая важная функция подшипников.

Функция 2: Защита части, поддерживающей вращение, и поддержание правильного положения вращающегося вала

Между вращающимся валом и частью, поддерживающей вращение, требуется большое усилие. Подшипники выполняют функцию предотвращения повреждения этой силой части, поддерживающей вращение, а также поддержания правильного положения вращающегося вала.

Эта функция подшипников позволяет нам использовать наши машины снова и снова в течение длительного периода времени.

3. Насколько широко используются подшипники? Что бы мы делали без них?

Давайте спросим себя, насколько наша повседневная жизнь зависит от подшипников. Обычно вы их не видите, так что это немного сложно представить, верно? Давайте немного поговорим об автомобилях, поскольку это то, что мы все знаем.

Когда вы были ребенком, вы, наверное, хотя бы раз играли в игрушечную электрическую гоночную машинку, верно? Возможно, вы помните, что подшипники, к которым крепились колеса.

А как же настоящие машины? Сколько подшипников требуется для одного автомобиля?

Рис.: Основные места, в которых используются подшипники в автомобиле

① Оборудование (детали) для создания движущей силы

Примеры: Генераторы, турбонагнетатели и т.п.

② Оборудование (детали) рулевого управления

Примеры: Рулевые механизмы, насосы и т.п.

③ Оборудование (детали) для передачи движущей силы

Примеры: Трансмиссии, дифференциалы и т.п.

④ Оборудование (детали) для управления автомобилем

Примеры: Колеса, подвеска и т.п.

Щелкните ссылку ниже для получения более подробной информации о подшипниках для использования в автомобилях:

Промышленная область: Автомобильная страница

. …..Правильный ответ около 100 !
Для автомобилей высокого класса количество подшипников больше похоже на 150!

Все эти подшипники играют очень важную роль.

Если бы в автомобиле не было подшипников,

• вращение было бы неровным и потребляло бы большое количество энергии, а
• часть, поддерживающая вращение, почти сразу сломалась бы.

По этой причине мы не смогли бы безопасно и комфортно управлять автомобилем без подшипников.

Таким образом подшипники постоянно работают в тени, чтобы сделать нашу жизнь комфортнее.

Заключение: Подшипники — это механические детали, благодаря которым мир вращается

Подшипники играют решающую роль в нашей повседневной жизни, но именно из-за их важности мы должны постоянно стремиться сделать их более точными и долговечными.

Кроме того, для развития технологии машин жизненно важно, чтобы мы продолжали разрабатывать подшипники, которые могут работать во все более жестких и специализированных условиях.

Подшипники, без сомнения, будут продолжать развиваться и изменяться, улучшая наши средства к существованию, «заставляя мир вращаться».

Колонка следующего месяца

Как возникли подшипники и как они приобрели свою нынешнюю форму?

Связанные столбцы:

Подшипники Общая информация 1-я серия – Что такое подшипники?

Часть 1: Что такое подшипники? Давайте узнаем об основных функциях подшипников! Часть 2: Леонардо да Винчи был отцом подшипника!? Удивительная история подшипников Часть 3: Какова структура подшипника? Роль конструкции и деталей в снижении трения Часть 4: В чем разница между подшипниками? Различные типы и особенности подшипников Часть 5: Применение подшипников I: Как подшипники используются в автомобилях Часть 6: Применение подшипников II: Как подшипники используются в машинах в промышленности Часть 7. Подшипники, изготовленные с использованием передовых материалов и смазочных материалов: подшипники вокруг вас

Общая информация о подшипнике 2-й серии.

Как правильно выбрать подшипник

Как правильно выбрать подшипник (часть 1): порядок выбора подшипников и типы подшипников Как правильно выбрать подшипник (Часть 2): Как выбрать подшипниковый узел Как правильно выбрать подшипник (часть 3): размеры и срок службы подшипника Как правильно выбрать подшипник (часть 4): ограничения скорости подшипника, точность вращения и посадки Как правильно выбрать подшипник (часть 5): предварительный натяг и жесткость подшипника Как правильно выбрать подшипник (часть 6): смазка подшипников Как правильно выбрать подшипник (часть 7): Компоненты, окружающие подшипник

Информация о подшипниках для начинающих

Подшипник Общая информация для начинающих: “Подходит”

Что такое подшипник? | Компоненты подшипников | Характеристики

Подшипник в его нынешнем виде был разработан в конце 19 века. Изначально его изготавливали вручную.

В настоящее время подшипники являются одной из наиболее часто используемых деталей машин, поскольку их качение облегчает почти все движения и помогает уменьшить трение.

Подшипники выполняют две основные функции: 9

Подшипники качения и В подшипнике втулки или скольжения оси

1 и подшипник движутся в противоположных направлениях по поверхности скольжения. Напротив, два компонента подшипника качения, движущиеся навстречу друг другу, — внутреннее и наружное кольца — разделены телами качения. Эта конструкция создает значительно меньшее трение, чем подшипник скольжения.

Радиальные подшипники и Осевые подшипники
Подшипники могут передавать нагрузки в радиальном или осевом направлении (упор), и во многих случаях для передачи используется комбинация как радиальных, так и осевых нагрузок.

Обе конструкции доступны в виде шариковых подшипников или роликовых подшипников . Выбор конструкции подшипника зависит от рассматриваемого применения.

Радиальный подшипник

Axial Bearing

Components

Bearings usually consist of the following components:

• Two rings or discs with raceways
• Rolling elements in the form of rollers or шарики
• Сепаратор , который разделяет тела качения и направляет их

Внутреннее кольцо / Наружное кольцо

Внутреннее кольцо и наружное кольцо обычно изготавливаются из специальной хромистой стали высокой чистоты. Этот материал обладает необходимой твердостью и чистотой — важными факторами для высокой грузоподъемности и длительного срока службы .

Дорожки качения закалены, отшлифованы и отшлифованы.

Также используются специальные материалы, такие как керамика и пластик . Хотя пластмассы не выдерживают экстремально высокотемпературные , они значительно легче стали. Это делает их бесценными в таких секторах, как автомобильная промышленность, где важен каждый грамм.

Внутреннее кольцо

Наружное кольцо

Элементы качения

Элементы качения шарики , ролики , конусы , сфер или игл . Как правило, они изготавливаются из специальной высокочистой легированной хромом стали. Также используются специальные материалы, такие как керамика и пластик .

Тела качения катятся по специально сформированным дорожкам качения колец или дисков и отделены друг от друга и направляются сепаратором .

Сепаратор

Сепаратор отвечает за удержание тел качения  врозь и направлять их. Используемые материалы включают сталь , латунь и пластик . Цельнометаллические сепараторы могут быть изготовлены с использованием методов механической обработки, а штампованные сепараторы изготавливаются из листового металла. Точно так же пластиковые сепараторы могут быть изготовлены из твердого пластика или отлиты под давлением.
