Сборка и установка ГБЦ на Чери Амулет А11, А15
Демонтаж ГБЦ – отправная точка, с которой начинаются «серьезные» работы по ремонту двигателя китайского лифтбэка Чери Амулет. Даже сама задача по отсоединению головки блока цилиндров имеет нескромно высокий уровень сложности. Но лишь опытным мастерам известно, что на обратную сборку и установку ГБЦ уходит еще больше сил и времени.
При сборке и установке ГБЦ Chery Amulet попутно необходимо учитывать еще и многочисленные технологические зазор, а также моменты затяжки крепежа и многие другие нюансы.
Данный обзор посвящен теме сборки и установки головки блока цилиндров на китайском лифтбэке. Разумеется, сборка узла проводится по такой же схеме, как и разборка, только в обратной последовательности. Но при сборке/установке ГБЦ есть громадное множество мелких нюансов, не зная которых попросту не получится быстро и качественно поставить головку обратно.
Порядок ремонта ГБЦ на автомобиле Chery AmuletПеред описанием непосредственной сборки головки блока нужно хотя бы вкратце рассказать о демонтаже ГБЦ. Если не вдаваться в подробности, то головка отсоединяется по следующей схеме:
- Сливаются сервисные жидкости – необходимо полностью опустошить от масла моторный отсек и спустить охлаждающую жидкость.
- Демонтаж воздуховода – нужно убрать корпус воздушного фильтра и отсоединить рукав от дроссельной заслонки.
- Разбор ГРМ – главная цель этого этапа заключается в скидывании ремня ГРМ. Попутно можно отсоединить шкив распределительного вала. После этого открывается доступ к сальнику распредвала, сразу можно убрать и его.
- Отсоединение клапанной крышки – предварительно нужно повыдергивать высоковольтные провода и открутить катушку зажигания.
- Демонтируем топливную рампу в сборе со впускным коллектором и дроссельной заслонкой.
- Демонтируем выпускной коллектор.
- Отсоединяем ГБЦ.
Разумеется, вышеописанная схема демонтажа ГБЦ упрощена до предела. В описанном выше процессе нет данных про отсоединяемые датчики и отключаемые шланги. Нет данных и про отсоединяемое навесное оборудование (кронштейны, насосы и пр.).
После демонтажа головки блока цилиндров мастеру предстоит ее полностью разобрать. Все детали ГБЦ нуждаются в тщательной промывке и кропотливой ревизии. Кстати, разобрать ГБЦ не так-то и просто. Мастеру нужен будет широкий спектр дополнительных приспособлений: рассухариватель, магнитный удлинитель и пр. Разбирается ГБЦ по следующей схеме:
- Нужно отсоединить от корпуса головки всю навесную оснастку – термостат, кронштейн катушки зажигания и прочее.
- Извлекаем распределительный вал.
- Сжимаем пружины клапанов и извлекаем сухари с тарелками.
- Извлекаем пружины и клапана.
- Снимаем маслосъемные колпачки.
На разобранном корпусе ГБЦ необходимо тщательно зачистить фланцы. Проблемной является плоскость со стороны прилегания к блоку цилиндров. На двигателях Чери Амулет с пробегом 120 000 – 150 000 (км) прилегающие поверхности на ГБМ и БЦ покрываются раковинами. Устраняется подобная выработка только при помощи фрезеровочного станка. В некоторых случаях приходится снимать до 0,2 (мм) металла.
Сборка ГБЦСборку ГБЦ осуществляют только после тщательного выполнения всех подготовительных работ (чистка, мойка, сушка, деффектовка). Внутренние резьбы в блоке цилиндров, в которые вкручиваются болты ГБЦ, нужно почистить метчиком, хотя бы черновым.
Первым делом необходимо позаботиться о прокладке ГБЦ.
Если прилегающие поверхности головки и блога подвергались механической обработке, то необходимо использовать прокладку из категории ремонтных. Такие уплотнители немного толще стандартных.
Головка блока цилиндров собирается в следующем порядке:
- Притираем клапана.
- Устанавливаем клапана и защитные втулки на них. Втулки используются для того, чтобы защитить маслосъемники.
- Устанавливаем маслосьемные колпачки. При этом следует извлечь защитные пластиковые втулки.
- Устанавливаем пружины и тарелки пружин.
- Устанавливаем сухари, в тот момент, когда пружина сжимается. Для сжатия пружин необходимо использовать специальное приспособление.
Чтобы посадить сухари на свое место, необходимо стукнуть молотком, через наставку, в торец стержня каждого клапана. Если этого не сделать, сухари не займут свое место.
- Устанавливаем распредвал. Перед этим следует обильно смазать посадочные шейки распределительного вала моторной смазкой. Положение распредвала следует зафиксировать специальной пластиной.
- Все, можно монтировать ГБЦ на блок цилиндров. Резьбу на болтах головки следует обильно смазать моторным маслом. Затягиваются болты ГБЦ с моментом 40 (Н*м). Схема затяжки болтов указана на картинке ниже.
Дополнительная информацияСуществует немало случаев, когда при ремонте/обслуживании двигателя Chery Amulet необходимо производить демонтаж головки блока цилиндров:
- Замена прокладки ГБЦ
- Обслуживание клапанного узла
- Замена распределительного вала
- Сервис поршневой группы
- Демонтаж блока цилиндров
Отсоединение ГБЦ по любой из причин открывает массу возможностей для сервиса множества труднодоступных деталей данного китайца. Разумеется, производить замену всех запчастей, которые становятся доступными после демонтажа головки, не нужно. Ведь это очень дорогое удовольствие.
Грамотные мастера берут в учет пробег силового агрегата. Если ГБЦ было отсоединено раньше 100 000 (км) пробега, то вполне можно не вмешиваться в работу поршневой группы еще хотя бы 50 000 – 70 000 (км). Другое дело, когда ГБЦ демонтируется при достижении 150 000 (км) пробега. В этом случае обязательно и непременно следует заменить поршневые кольца, а также шатунные вкладыши.
При демонтаже ГБЦ ближе к 170 000 – 200 000 (км) пробега обязательно и непременно необходимо менять коренные вкладыши. Вместе с тем практически всегда коленвал требует проточки шеек и прочистки масляных каналов. Но нередко коленвал с солидным пробегом просто меняется на новый и все.
Демонтаж и разбор ГБЦ на автомобиле Чери Амулет – это очень ответственная задача. Качественно и безопасно довести до логического завершения данную работу сможет только автослесарь с разрядом не ниже 4-го. Многие мастера пытаются своими собственными силами выполнить сервис/ремонт двигателя, связанный с демонтажем ГБЦ. Как показывает практика, далеко не во всех случаях мастерам удается закончить начатое.
Известно немало случаев, когда самостоятельный ремонт ГБЦ неопытным мастером растягивался вместо положенных 3-4 дней на долгие месяцы.
Подрывать ГБЦ следует только при наличии у мастера солидного опыта техобслуживания Chery Amulet. Разумеется, самостоятельного ремонта головки блока цилиндров боятся не стоит. Иной раз обслуживание двигателя в гаражных условиях проводится на более качественном уровне, чем в автосервисе.
Болт ГБЦ Chery Forza 1.5/Amulet 1.5/E5 1.5 артикул 477F-1003051
Болт ГБЦ Chery Forza 1.5/Amulet 1.5/E5 1.5 477F-1003051
Артикул: 477F-1003051
Кол-во:
Болт ГБЦ Chery Forza 1. 5/Amulet 1.5/E5 1.5 477F-1003051
Протяжка головки блока цилиндров в современных двигателях не требуется. Это связано с тем, что для крепления головки к блоку цилиндров применяются
самозатягивающиеся болты или так называемые «пружинные болты».
Их характеристика такова, что после первой затяжки они уже не нуждаются в протяжке в период эксплуатации. Более того, протяжка головки блока цилиндров в данном случае может только повредить качеству болтов.
Если раньше, протяжка ГБЦ являлась одним из обязательных пунктов ТО автомобиля, то сегодня этот пункт можно применять только к устаревшим моделям двигателей Москвичей, ГАЗ и ВАЗ.

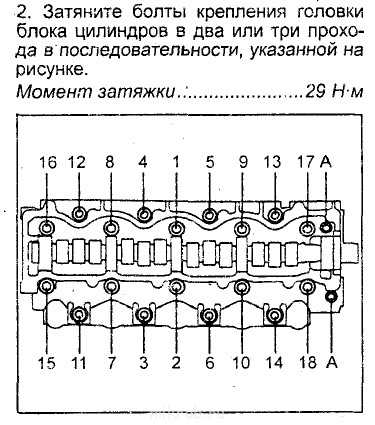

Правила затяжки головки блока цилиндров
При наличии разных параметров и характеристик, общие правила затяжки болтов, в принципе применимы при работе со всеми типами двигателей.
При затяжке ГБЦ использовать только исправный и проверенный динамометрический ключ, но никак не простой гаечный ключ. В этом деле глазомер и надежда на мышечную память не помощники.
Обязательное требование – идеальное состояние болтов крепления ГБЦ: ни в коем случае не применять старые болты, не ставить перерезанные болты, проверять перед затяжкой состояние и чистоту резьбы. Повторное применение «пружинных» болтов уже не обеспечит необходимой силы затяжки, что в итоге приведет к протеканию масла из-под прокладки ГБЦ.
Категорически запрещается проводить дотяжку или подтяжку ГБЦ с болтами типа TTY (этот тип болтов используется в основном на алюминиевых ГБЦ). Болты TTY затягиваются не с моментом силы затяжки, а по установленному градусу. Данная информация должна быть в инструкции производителя.
При покупке прокладки для головки блока цилиндров у нее должна быть спецификация производителя, в которой указывается какой момент силы затяжки применим именно к данному типу прокладки. Это нужно учесть, чтобы цифры по моменту затяжки двигателя и моменту затяжки прокладки не расходились кардинально.
Если отверстие для болта крепления ГБЦ «слепое», то заливая в него масло перед затяжкой головки, постарайтесь не перелить. Иначе болт не дойдёт до конца. Если же отверстие сквозное и выходит в систему охлаждения, то перед вкручиванием болта, смажьте резьбу пластичным герметиком.
Если вы всё же приняли решение произвести дотяжку (протяжку) болтов головки блока цилиндров, то примите во внимание, что она производится: у двигателя с чугунной ГБЦ – на «горячую», т.е. минимум 800 температура двигателя, у двигателя с алюминиевой ГБЦ на «холодную».
