7 способов выкрутить сломанный болт. Фото и видео — Строительный портал ПрофиДОМ

Каждый мастер-сантехник, хотя бы раз сталкивался с такой неприятной ситуацией, как сломанный болт или шпилька, которые застряли в глубоком отверстии. Когда такое случается, ситуация кажется по-настоящему безнадежной. На самом деле проблема может быть достаточно легко решена своими руками в кратчайшие сроки.

Национальная энциклопедия строительства ProfiDom.com.ua, предлагает семь способов, как выйти из подобного положения и освободить резьбу от обломка шпильки или болта.

Подготовка перед выворачиванием обломка

Но, не торопитесь сразу приступать к вывинчиванию. Перед этим, необходимо принять меры, которые облегчат ваши прилагаемые усилия.

Для того чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.

Однако, если метиз вкручен в алюминий, то нужно быть осторожным, чтобы не переусердствовать. Для улучшения подвижности осколка в отверстие стоит залить «жидкий ключ», WD-40 (или любой другой подобный состав). Все перечисленные мероприятия (в комплексе) позволят значительно упростить дальнейшую работу.

Ну, а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Способ №1: Плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно, в половине случаем шпилька обламывается с торчащим осколком, за который, как раз и можно зацепиться.

Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.

Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия недостаточно, то переходим ко второму способу.

Способ №2: Пробуем вывинтить зубилом

Этот способ похож на первый, только, вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.

Зубило дает возможность создать большее усилие по сравнению с отверткой.

Способ №3: Керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Способ №4: Привариваем гайку сваркой

ProfiDom.com.ua считает, что это – самый действенный и быстрый вариант, но, только при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.

Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.

Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки. Далее после остывания вывинчиваем обычным гаечным ключом.

Способ №5: Вывинчиваем шпильку экстрактором

Тут, также, потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов – экстрактор.

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

Сверлим отверстие соответствующего диаметра под экстрактор.

Вставляем экстрактор в отверстие и вывинчиваем ключом.

Способ №6: Высверливаем обломок

Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки.

Сначала проходимся сверлом меньшего диаметра.

Затем, сверлим максимально близким.

Осколки и остатки шпильки выбиваем плоской отверткой.

Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

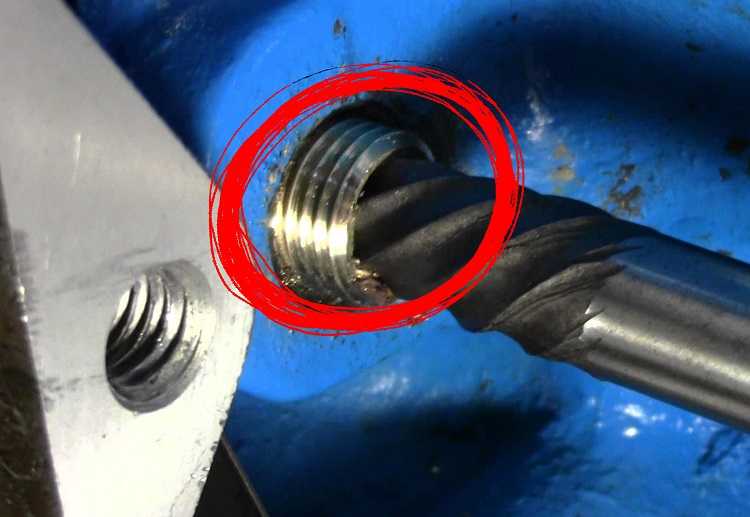

Способ №7: Высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но, бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.

Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

На этом, можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет – покупаем вставку или заказываем у знакомого слесаря.

Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.

Стачиваем заподлицо.

А теперь – видео

Медіа

Детальніше в цій категорії: « Новые аккумуляторные инструменты Stanley с «красной меткой». Обзор Как выбрать строительный миксер »

вгору

Как просто извлечь обломанный болт из любой детали

Иногда, во время выкручивания болта, можно ненароком сорвать резьбу или и вовсе полностью его сломать. Положение кажется безвыходным. Конечно, легко решить такую проблему не выйдет, но способы ее решения все же есть.

Эта неприятность может случиться в таких случаях:

• болт оказался бракованным, в нем была трещина;
• болт был слишком сильно затянут;
• резьбовое соединение «закислилось»;
• во время выкручивания к ключу прикладывали слишком большое усилие.

Как извлечь обломанный болт

Особенно тяжело, если узел, где застрял обломок болта, важен, а заменить его никак не получится. Еще хуже, если сломанный болт остался в детали, которая изготовлена или из алюминия, или из магниевого сплава. Такие металлы в разы мягче, чем сам болт, так что прикладывать большие усилия во время извлечения обломка нельзя – можно повредить деталь так, что новый болт использовать уже не получится.

Что нужно сделать в первую очередь

Прежде чем переходить к основным действиям, можно провести предварительные «операции» — это позволит увеличить шансы на успешное извлечение обломка, а, возможно, поможет избавиться от него сразу же.

В первую очередь можно попробовать постучать по обломку, если это возможно, с помощью молотка. Не нужно бить сильно. Такие действия ослабят посадку болта, извлекать его будет проще.

Также можно попробовать хорошо прогреть деталь в том месте, где остался обломок. Для этого используют газовую горелку. Это позволит снять внутреннее напряжение. Помните: использовать горелку важно аккуратно в случае, если деталь выполнена из алюминия – она может просто его расплавить.

Предварительно нужно прогреть деталь в том месте, где находится обломок. Делать это нужно крайне осторожно

Не будет лишним залить в отверстие немного жидкости типа W-40. Если ее нет, можно использовать средство для удаления загрязнений и ржавчины. Подобные смазывающие жидкости помогут облегчить «выход» обломка болта.

W-40



Если в процессе подготовительных мероприятий обломок еще не вышел, пора переходить к более радикальному методу. Рассмотрим его более подробно ниже.

Как вытащить сломанный болт: пошаговая инструкция

Сложнее всего извлекать обломок болта, который имеет неплоскую поверхность – в процессе засверливания сверло может просто соскользнуть, и деталь будет повреждена, а извлечение болта усложнится.

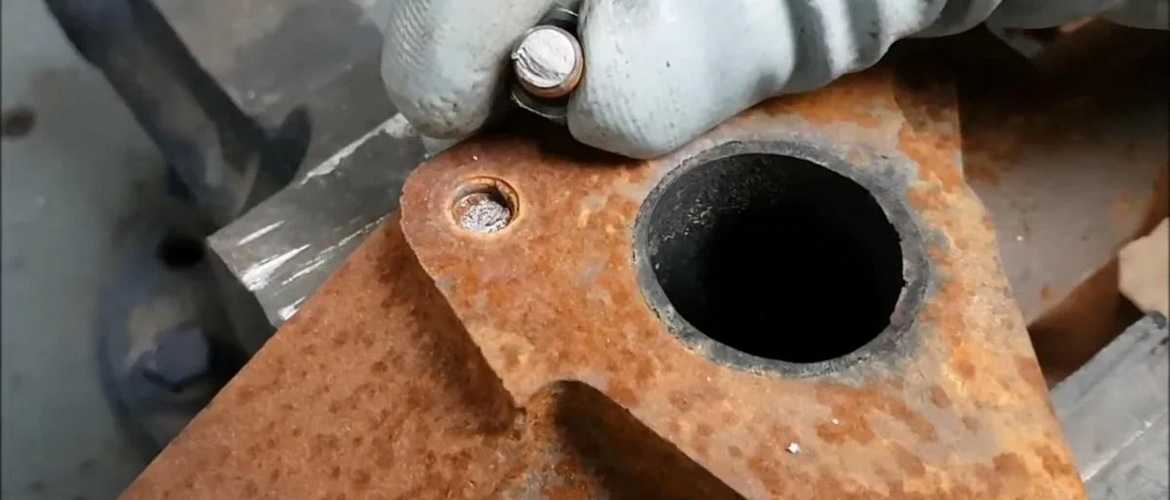

Так выглядит обломок болта в детали

Чтобы было проще, стоит еще раз впрыснуть смазывающую жидкость, а затем использовать подходящую по резьбе направляющую втулку. Ее нужно ввернуть в отверстие до упора, а затем затянуть контргайкой.

Подобранная втулка

Сверлом нужно сделать небольшое отверстие в обломке под экстрактор. Рекомендуется смазать конец сверла смазкой.

Важно! Сверлить лучше точно по центру – так извлекать обломок будет проще.

Делаем отверстие смазанным сверлом

Если все в порядке, можно продолжать сверлить – резьбу вы не повредите, поскольку углубление уже создано. Только насквозь обломок сверлить нельзя – вы можете повредить деталь, особенно, если она из мягкого металла.

Следующий шаг – вбивание в отверстие подходящего по размеру винтового экстрактора. Убедитесь, что он плотно зафиксирован и не выскальзывает. Если это так, можно начать аккуратно и медленно выворачивать экстрактор вместе с обломком.

Винтовой экстракторВыворачиваем обломок

Обломанный болт извлечен, осталось лишь проверить, в целости ли резьба – для этого нужно ввернуть в отверстие новый болт. Чтобы это было сделать проще, можно смазать резьбу смазкой.

Извлеченный обломок болта. Как видно, резьба у него осталась целой благодаря аккуратным действиям. Деталь не повреждена

В процессе извлечения болта вы будете использовать химические средства, возможно, нагревать деталь в месте отверстия, применять ударные инструменты и сверлить, поэтому важно позаботиться об индивидуальной защите: лучше надеть перчатки, одежду с длинными рукавами, очки, а также при возможности и респиратор, чтобы защитить дыхательные пути.

Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности. Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно.

Видео – Простой способ выкрутить сломанный болт

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

1. 5
2. 4
3. 3
4. 2
5. 1

3. 2

древесины – Насколько большим должно быть отверстие для болта?

спросил

3 года 3 месяца назад

Изменено 3 года, 3 месяца назад

Просмотрено 39 тысяч раз

Я строю стол, и у меня есть что-то вроде следующего:

Я хочу знать, есть ли у меня болт 3/8 дюйма, насколько большим должно быть отверстие на диагональной части? Я уже закрепил его на ножке стола.

• деревообработка
• деревообработка

5

Важно помнить разницу между болтом и винтом (это удобно, если вы не знаете размер болта или винта)

• Винты имеют резьбу, выполняющую удерживающую работу. Ваше отверстие должно быть размером с вал винта . Другими словами, держите сверло над шурупом. Вы все еще должны видеть резьбу, но не вал.
• Болты имеют гайку, выполняющую функцию удержания. Таким образом, отверстие должно быть больше размера внешней резьбы . Другими словами, ваша насадка должна закрывать вал и резьбу.

6

При покупке болта с шестигранной головкой размер на этикетке соответствует диаметру стержня под головкой. Внешний диаметр (также известный как большой диаметр) резьбы не будет больше этого диаметра.

Итак, для болта 3/8 дюйма все просто — вы просверливаете отверстие 3/8 дюйма.

Это редкий случай, когда вы хотите, чтобы отверстие было несколько больше диаметра болта, чтобы обеспечить некоторое смещение и оседание. Для болта 3/8 дюйма отверстие должно быть диаметром 1/2 дюйма или 5/8 дюйма. Под гайку необходимо использовать шайбу крыла. что удерживает ногу прямо и предотвращает раскачивание.

Болт предназначен только для того, чтобы удерживать ногу плотно прижатой к рельсам.Ни в чем не полагайтесь на боковую нагрузку болта.

Древесина печально известна тем, что не сохраняет свои размеры во время использования. Изменения температуры и влажности или просто высыхание и старение со временем вызывают смещение и ослабление соединений. (На самом деле, когда ножка немного шатается, я рекомендую сначала ослабить, а затем затянуть крепежную гайку, чтобы ножка снова встала в угол.) Если болт затянут в отверстии, это может помешать плотному прилеганию ножки к опоре. рельсы. Тогда шайба врежется в угловую скобу и нога будет раскачиваться при любом серьезном напряжении.

Другой причиной плохой посадки является разница между ногами. Очень сложно сделать все четыре угловые скобки или все четыре ножки одинаковыми. Когда-нибудь кто-нибудь снимет ножки, не отметив их положения, и если отверстия под болты плотно прилегают, у него будет только 1 шанс из 24 когда-либо снова получить прочный и прочный стол.

1

Здесь он называется 10мм, но правило все равно действует – вы сверлите под заявленный размер болта. Ни отверстие, ни болт, ни сверло точно не 10мм, но все влезет.

Единственным заметным исключением является сверление камня/бетона/каменной кладки ударной дрелью. Отверстие становится на +10% – +100% больше, и вы никогда не знаете, насколько.

2

Вы просверливаете отверстия до заявленного размера болта. Таким образом, болт 3/8 дюйма получает отверстие 3/8 дюйма.

В вашем случае выравнивание может оказаться затруднительным. По этой причине вам может понадобиться немного больше размера.

Мне нравится, чтобы отверстие плотно прилегало к резьбе, с этими винтами у вас не так много буртика, поэтому, если это шуруп для дерева с хвостовиком близко к головке винта, лучше затянуть винт отверстие, так что голова не будет тянуть через отверстие слишком большого размера. Я говорил о 4 шурупах, которые крепят распорку, а не об одном шурупе/болте по дереву, а шайба может быть легко прикреплена к одному шурупу/болту, но не о меньших шурупах.

2

Я бурил отверстия для жизни.

Для очень маленьких отверстий (пронумерованные сверла) отверстие с зазором должно быть на 1 или 2 размера больше сверла. Для отверстий менее 1/2 дюйма просверлите отверстие с зазором на 1/64 больше. Для отверстий больше 1/2 просверлите отверстие с зазором на 1/32 больше.

Вы никогда не должны сверлить отверстие с таким же зазором в диаметре, как и размер винта. Нет до 3/8 отверстия для винта 3/8. Винты и отверстия не всегда прямые, и вы не хотите, чтобы две сопрягаемые части сцеплялись с винтом.

5

Вы можете использовать таблицу сверления и нарезания резьбы, чтобы увидеть, какого размера должны быть ваши отверстия. Это покажет вам не только размер сверления метчика, но и размер зазора. Тот, который я нашел, содержит информацию о различных материалах, в том числе о сверлениях с конкретными номерами или буквами. Компаньон один для метрики.

Случайно найденные онлайн-карты:
https://www.physics.wisc.edu/ishop/tapdrillchart.html

https://www.physics.wisc.edu/ishop/metrictapdrillchart.html

По моему опыту, это всего лишь ориентиры. Часто это действительно хорошие руководства, но из-за качества (или его отсутствия) инструментов, которые я использую, мне приходилось увеличивать или уменьшать размер, чтобы все работало правильно. Иногда это личные предпочтения, например, нравится плотная посадка или более свободная посадка. Иногда это зависит от материалов или от того, какая точность требуется проекту.

Существует множество различных типов диаграмм. Я бы порекомендовал попробовать один и посмотреть, делает ли он то, что вам нужно. Если нет, попробуйте другой. Или, если он надежно выключен, придерживайтесь его и убедитесь, что вы помните (или записываете), что это за настройка. Поскольку тот, который я привел выше, учитывает мягкие и твердые материалы, кажется, что это может быть довольно хорошая диаграмма. Я не использовал его, так что еще предстоит увидеть.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Сверло какого размера вы используете с болтом с квадратным подголовком?

При обсуждении болтов с квадратным подголовком нам часто задают вопрос: «Сверло какого размера нужно использовать, чтобы просверлить отверстие для болта с квадратным подголовком?» Ответ прост. Используйте сверло того же размера, что и диаметр болта. Если вы используете болт диаметром 1/2 дюйма, используйте сверло 1/2 дюйма.

Болты с квадратным подголовком понимаются очень неправильно, но при этом очень просты в установке. Сделанные в основном для дерева, болты с квадратным подголовком имеют квадратное плечо прямо под головкой. Это плечо предназначено для того, чтобы зацепляться за древесину и втягиваться в нее (путем затягивания гайки). Часто вы найдете куполообразную головку болта с квадратным подголовком, утопленную в древесину. Чтобы узнать, как сделать потайное отверстие , вы можете посмотреть это видео, которое мы сделали: Как просверлить потайное направляющее отверстие.

Шаг первый

Первое, что нужно сделать при установке болта с квадратным подголовком, это определить диаметр болта с квадратным подголовком. После того, как вы определите диаметр с помощью резьбомера или другого измерительного инструмента, найдите сверло по дереву такого же диаметра, а затем приготовьте сверло.

Шаг второй

Теперь, когда у вас есть сверло, отметьте дерево и просверлите отверстие. В зависимости от типа сверла по дереву, которое вы используете для проделывания отверстия, болт с квадратным подголовком может входить прямо в отверстие или быть очень тугим. Если он очень тугой, возьмите молоток и постучите по закругленной головке болта, чтобы он скользнул в отверстие. *Совет профессионала: поскольку у вас уже есть молоток, как только квадратное плечо коснется дерева, сделайте пару сильных ударов по нему, чтобы квадратная часть начала погружаться в дерево.

Шаг третий

Возьмите шайбу и гайку и закрепите их на болте с квадратным подголовком к дереву. Когда вы затягиваете гайку на шайбе, она будет втягивать квадратное плечо в древесину, предотвращая ее вращение. Как только куполообразная головка болта с квадратным подголовком плотно прилегает к дереву, болт с квадратным подголовком устанавливается.

Заключение

Болты с квадратным подголовком на удивление просты для понимания, и тем не менее многие люди до сих пор борются с ними. Надеюсь, этот пост поможет вам понять, какой размер сверла вам понадобится и как установить болт с квадратным подголовком в дерево.
