Стремясь к повышению комфорта управления автомобилем, автопроизводители усложняют конструкции автоматических коробок передач. Над устранением толчков при смене передаточного числа в АКПП трудится тормозная лента. Выход ее из строя или неправильная регулировка приводят к рывкам автомобиля. Это сказывается не только на удобстве пользования машиной, но и уменьшает ресурс двигателя и трансмиссии.

Назначение тормозной ленты

Тормозная лента АКПП необходима для блокировки на непродолжительное время элементов планетарного ряда. Фиксирование происходит на корпус автоматической коробки передач. Несмотря на компактные размеры и небольшую ширину, обеспечивается хорошая удерживающая способность.

Принцип фиксации взят с работы тормозных башмаков. Блокировка основана на эффекте самозажатия. При расслаблении механизма происходит смягчения толчка, сопровождающего переключение передачи. При отпускании ленты барабан планетарной передачи, находившийся в блокировке, вращается в противоположную сторону относительно прикладываемого тормозного воздействия. Все манипуляции происходят максимально быстро.

Принцип действия системы

Концы тормозной ленты закреплены:

  • неподвижно на корпусе АКПП;
  • на перемещаемый поршень сервопривода.

Схематическое изображение механизма блокировки

При подаче трансмиссионной жидкости в полость включения привода поршень начинает перемещаться под действием давления масла. После зажатия тормозной ленты происходит фиксирование элементов планетарного ряда.

Блокировка продолжается требуемое время.

Как только возникает необходимость разблокировать барабан планетарной системы, начинается подача масла в полость отключения сервопривода. После выравнивания давления в двух контурах, тормозная лента начинает ослаблять воздействие. Возвратная пружина действует на поршень, и он занимает исходное положение. Тормозная лента переходит в свободное состояние.

Эксплуатация АКПП с тормозной лентой

Тормозная лента изготавливается из множества эластичных полос. Материалом служит гибкий сплав металлов, который обладает достаточной прочностью на разрыв и механическое стирание. Для улучшения фиксации внутренняя часть покрывается фрикционным покрытием.

Внешний вид ленты, изготовленной из эластичных полос

В процессе эксплуатации происходит изнашивание полос металла и фрикционного покрытия, поэтому, через определенные промежутки времени может потребоваться замена ленты. Приобретать новую лучше в комплекте с натяжными болтами.

Они могут устанавливаться как снаружи, так и внутри АКПП, в зависимости от конструктивных решений автопроизводителя.

При внутреннем размещении головка винта не подвергается загрязнению и разрушению от коррозии. Внешнее расположение хорошо тем, что регулировку натяжения можно проводить без снятия кожуха с коробки. Это позволяет экономить время, а в случае посещения автосервиса, и денежные средства.

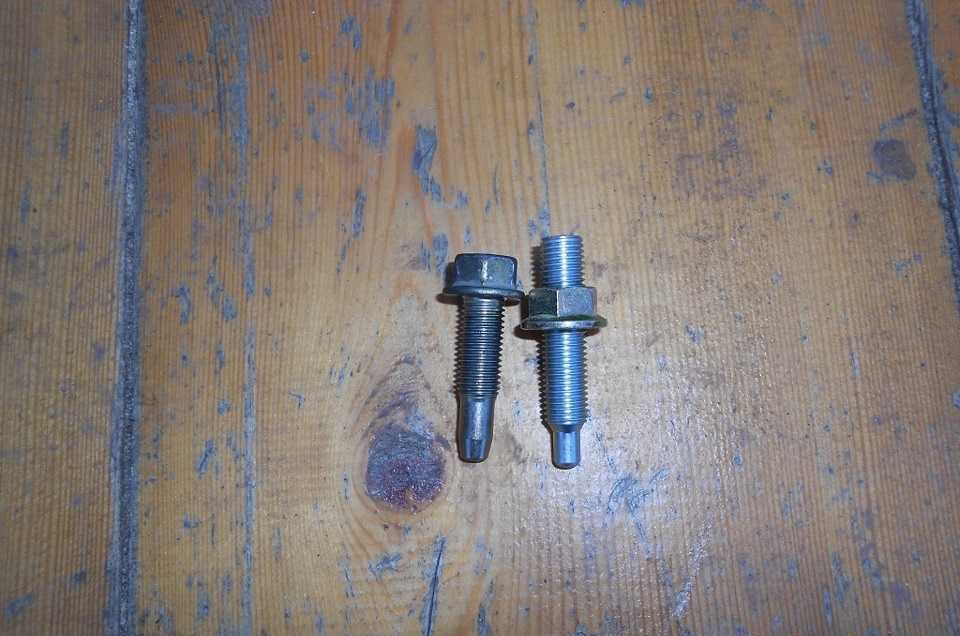

Внешний вид регулировочного болта и шпильки с контр-гайкой

Осуществляя любой ремонт коробки передач, по его завершению регулировка натяжения ленты является обязательной операцией. Не помешает провести настройку и при доливке либо замене масла. В процессе эксплуатации, если появляются заметные рывки при переключении передач, также стоит обратиться к натяжному болту.

Неисправности, связанные с лентой АКПП

Наиболее частыми неисправностями системы фиксации планетарной передачи являются:

  • Истирание фрикционного слоя. Это приводит к неполному блокированию планетарки. Помимо толчка во время переключения передачи наблюдается скрежет со стороны автоматической коробки передач;
  • Износ или обрыв манжет поршня. Тормозная лента при этом полностью перестает выполнять свои функции. При смене передаточного числа появляются ощутимые рывки;
  • Механическое повреждение штока поршня. Дальнейшая эксплуатация приводит к попаданию обломков в подвижные части АКПП. Происходит повышенный износ всех узлов. Масло загрязняется мелкими, металлическими частичками. Даже короткая поездка может вывести коробку передач из строя, в результате чего придется делать капитальный ремонт.

Крайне редко встречается ситуация, когда тормозная лента подклинивает подвижные части. Обычно это происходит при износе пружины либо загрязнении открывающей полости сервопривода. Автомобиль может перестать полностью двигаться. Часто при такой поломке нет возможности ехать на задней передаче.

Порядок регулировки

Для обеспечения нормальной работы фиксирующей системы требуется регулярно контролировать зазор между тормозным барабаном и лентой. Для этого с помощью системы рычагов происходит изменение расстояния при воздействии на регулировочный винт либо шпильку.

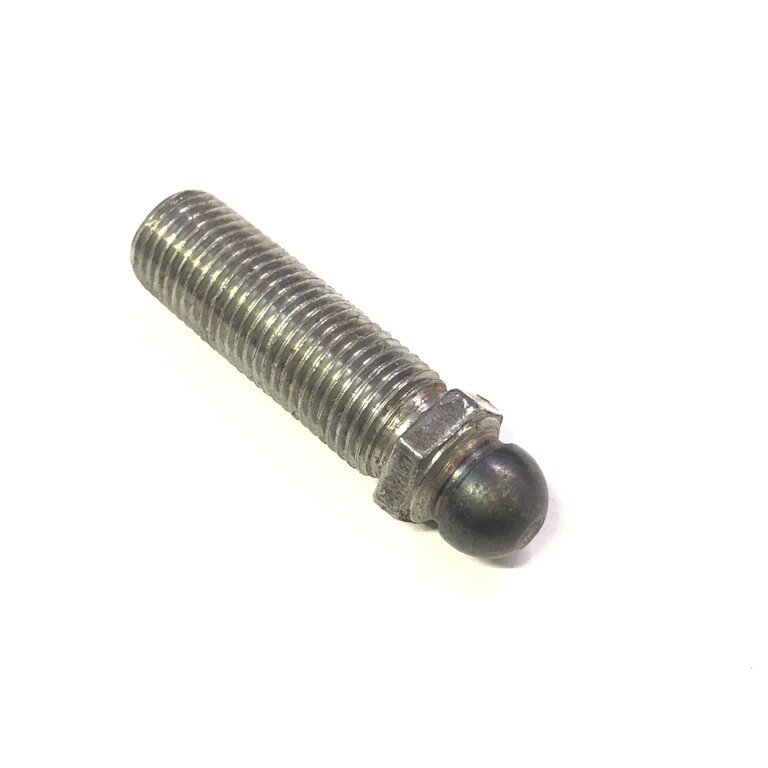

Шпилька для регулировки натяжения в комплекте с контр-гайкой

Закручивать шпильку следует динамометрическим ключом. Рекомендуемое усилие указывает автопроизводитель. Для каждой модели машины оно может варьироваться в небольших пределах.

Регулировочная шпилька, установленная на автомобиль

Во время регулировки винт изменяет расположение упора. В результате появляется воздействие на крепление тормозной ленты на корпусе автоматической коробки передач. При расположении винта регулировки внутри картера требуется снимать масляный поддон АКПП.

Существуют коробки скоростей в которых настройка зазора происходит при помощи штоков. Устанавливаются они во время переборки узла. Регулировка осуществляется подбором необходимой длины. Автопроизводитель выпускает штоки с определенным шагом изменения длины. Регулировка в таком случае происходит дискретно.

Специальный ключ для проведения регулировки

Контролировать натяжение следует при возникновении подозрений на ненормальную работу ленты. Так как при смене масла обычно требуется снимать поддон, то следует воспользоваться доступом к регулировочному винту и произвести диагностику зазора. Натягивать ленту с расчетом на будущее и превышать норму усилия не следует, так как это плохо отразится на сроке службы АКПП и тормозного механизма в частности.

Тонкости регулировки натяжения самостоятельно

При регулировки динамометрическим ключом возникают следующие проблемы:

  • отсутствует ключ требуемого номинала;
  • инструмент не проходил поверку, поэтому в точности измерения есть большие сомнения;
  • не удается уловить требуемый момент по субъективным причинам.

Вариант регулировки зазора без измерения момента силы динамометрическим ключом:

  1. Остановить автомобиль на небольшом уклоне;
  2. Затормозить ручником;
  3. Подложить под колесо кирпич и проверить, удерживает ли он машину при снятом ручном тормозе;
  4. Затягиваем ручник;
  5. Кирпич кладем в нескольких сантиметрах от колеса;
  6. При наличии напарника оставляем его следить за расстоянием между колесом и кирпичом, и говорим ему: «Ответь, когда машина начнет движение»;
  7. Ослабляем контр-гайку, чтобы регулировочный болт мог без проблем закручиваться;
  8. Затягиваем винт до легкого упора;
  9. Отпускаем ручник и контролируем, чтобы автомобиль не начал движение;
  10. Медленно ослабляем болт, пока тормозная лента не позволит автомобилю покатиться;
  11. Заворачиваем винт на 2-3 оборота. Необходимое количество оборотов лучше определить экспериментально на конкретной модели машины. Главным условием является полное отсутствие рывков при смене передачи.

Использование такого способа позволит устранить толчки без столкновения с трудностями точного определения момента силы. Данный метод не претендует на звание самого точного. При возможности желательно его комбинировать с замером динамометрическим ключом.

Замена тормозной ленты

Для установки новой тормозной ленты рекомендуется придерживаться нижеуказанной инструкции:

  1. Автомобиль необходимо поддомкратить;
  2. Снимаем колесо, чтобы получить доступ к АКПП;
  3. Демонтируем аккумуляторную батарею и воздушный фильтр;
  4. Домкрат ставим под автоматическую коробку передач и приподнимаем ее;
  5. Отворачиваем подушку крепления трансмиссии;
  6. Постепенно опускать АКПП вниз. Важно следить, чтобы не было посторонних звуков, например, в виде скрежета металла;
  7. Снять болты, которые держат заднюю крышку;

    Внешний вид задней крышки автоматической коробки передач с открученными болтами крепления

  8. После снятия крышки тормозная лента станет доступной;

    Получение доступа к тормозной ленте после снятия задней крышки АКПП

  9. Снять старую ленту и заменить на новую;

    Новая тормозная лента

  10. Закрыть заднюю крышку, посадив ее на герметик, и вернуть все демонтированные узлы на автомобиль;
  11. Провести натяжение ленты одним из вышеуказанных способов;
  12. Проверить поведение машины на дороге.
    Вне зависимости от темпа разгона, при переключении передаточных чисел рывков железного коня наблюдаться не должно.

После снятия старой ленты рекомендуется оценить ее износ. В случае чрезмерных повреждений, полученных в короткий срок, рекомендуется начать поиск причин, выведших механизм из строя. Часто поломка заключается в некорректной работе сервопривода, в результате чего планетарная передача подклинивается в ослабленном состоянии.

Тонкости замены тормозной ленты

Выполняя демонтаж задней крышки автоматической коробки передач следует быть готовым к тому. что она посажена на герметик. Чрезмерные усилия при демонтаже прикладывать категорически запрещается, так как повредив край картера, герметичность узла будет нарушена. Попадание в АКПП абразивных частиц и влаги приведут к ускоренному износу механизма.

После отклеивания нижней части задней крышки из под нее потечет масло. При проведении ремонтных работ желательно подставить емкость под коробку, дабы протекание не нанесло вред полу или окружающей среде.

Если трансмиссионной жидкости вытекает слишком много, рекомендуется произвести полную деффектовку узлов трансмиссии.

После установки ленты, желательно проверить ее прилегание. Для этого следует оттянуть один ее конец с усилием в 100 Н и проверить, насколько плотно она прилегает к барабану. По рекомендациям производителей допускается до четырех зазоров в месте прижима. Длина участка не должна превышать 60°, а глубина быть более 2,5 мм. При отклонении от нормы следует заменить ленту на другую. При повторении ситуации рекомендуется провести деффектовку барабана. Наличие небольших зазоров не должно настораживать автовладельца, так как в процессе притирки большинство из них пропадет и лента станет прилегать намного плотнее.

Регулировка и замена тормозной ленты не является сложным процессом, поэтому с этим справится даже начинающий автолюбитель. Проведенный вовремя контроль натяжения предотвратит появления толчков, потери комфорта вождения и чрезмерного механического износа силовой установки с трансмиссией. Поддержание АКПП в технически исправном состоянии позволит чувствовать себя уверенно и безопасно на дороге.

Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

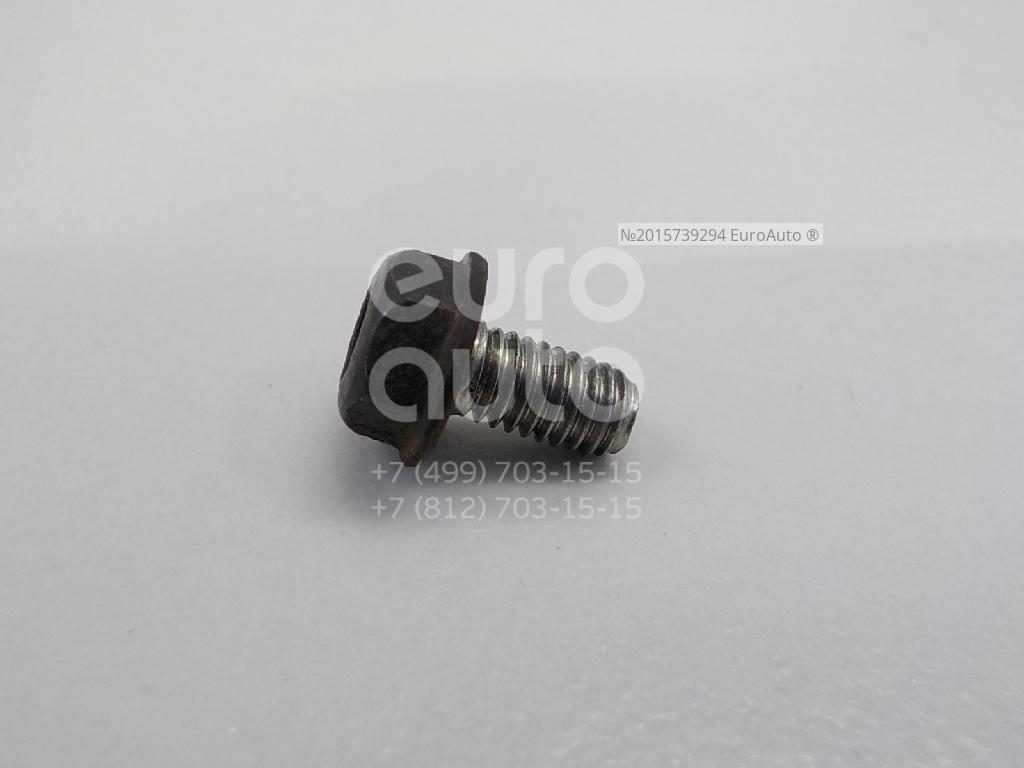

Регулировка и замена тормозной ленты

Правильная регулировка тормозной ленты невероятно важна для более комфортной и безопасной езды на автомобиле с автоматической коробкой переключения передач. Дело в том, что данное изделие имеет мощную удерживающую способность, которая позволяет ему временно блокировать элементы планетарного ряда, надежно удерживая их в фиксированном положении в течение необходимого временного промежутка. А при ослаблении воздействия, тормозная лента очень плавно ослабляет зажатие планетарных элементов. Благодаря этому, при переключении передаточного числа, все возникающие толчки и рывки смягчаются.

Тормозная лента устанавливается в автоматической коробке переключения передач таким образом, что один ее конец располагается на самом корпусе АКПП, а второй закреплен на поршне сервопривода. При необходимости изменения передаточного числа в планетарной передаче, в полость включения подается трансмиссионное масло, под воздействием которого тормозная лента включается в работу. Замедляя скорость вращения барабана, она в течение определенного времени обеспечивает очень надежное зажатие узлов механизма. Собственно, подобным образом и происходит перераспределение характеристик редуктора АКПП.

При необходимости снять блокировку барабана, рабочая жидкость будет подаваться в полость отключения сервопривода. Сразу как только давление в обоих контурах сравняется, тормозная лента начнет постепенно ослаблять свое воздействие на зажатые механизмы. По мере того, как возвратная пружина заставит поршень вернуться в исходное положение, лента перейдет в свободное состояние, позволив барабану планетарной передачи начать вращение в противоположенную по отношению к тормозному усилию сторону. Собственно, как раз эта особенность и позволяет существенно смягчить возникающие рывки или же толчки.

Таким образом, если автомобиль имеет автоматическую передаточную коробку, но при переключении скоростей ощущаются существенные толчки либо рывки, то причин подобных неудобств может быть несколько. Основные из них — это износ и неправильно выполненная регулировка тормозной ленты. Кстати говоря, в обоих случаях, такие проблемы влияют не только на удобство управлением машиной, но так же еще на срок эксплуатации трансмиссии и мотора. И если же замена тормозной ленты принесет автовладельцу немало хлопот, то вот ее регулирование — процедура совсем несложная, и не требующая много времени.

В принципе, регулировка тормозной ленты выполняется практически в любом СТО, так как такой процесс относится к стандартному техническому обслуживанию автомобиля, наравне с той же пресловутой заменой моторного масла. Тем не менее, данная работа вполне может быть выполнена автовладельцем самостоятельно. Ее проведение не требует наличия у водителя гаража с подъемником или ямой, да и особых навыков тоже не нужно, так как весь процесс подразумевает только подтягивание болтов, отвечающих за натяжение. Проведение этой простой и нехитрой манипуляции позволит добиться следующих преимуществ:

  • Увеличится удерживающая способность данного изделия
  • Возвратится возможность блокировки элементов планетарной передачи
  • Толчки, удары и рывки при переключении скоростей уменьшатся

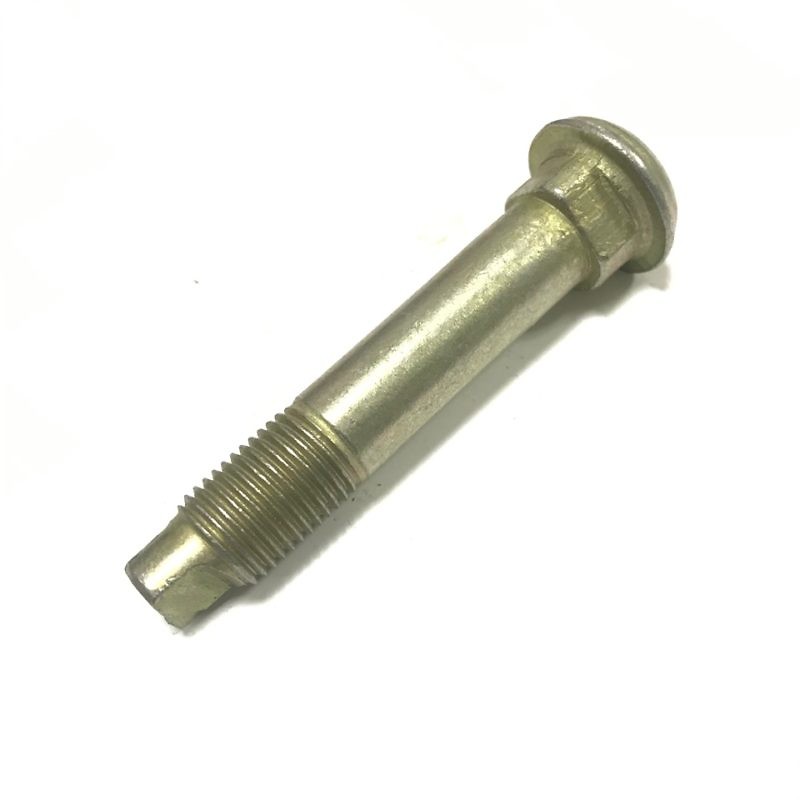

Регулировка тормозной ленты АКПП

Как правило, регулировка тормозной ленты АКПП всегда неизменно производится мастерами при обслуживании или ремонте автоматической коробки переключения передач в любых автосервисах. Кроме того, опытные механики советуют время от времени выполнять настройку этого элемента самостоятельно, вне зависимости от появления неприятных ударов во время переключения скоростей. А вот если они появились, то натянуть болт регулировки тормозной ленты нужно как можно быстрее — поскольку это поможет избежать не только дискомфорта при передвижении, но и сохранит работоспособность трансмиссии.

Кстати говоря, в различных трансмиссионных системах болт регулировки тормозной ленты может располагаться как внутри коробки, так и снаружи. В принципе, каждый из этих вариантов имеет свои преимущества, поэтому выбор конечного расположения зависит только от усмотрения конструкторов. Например, если болт находится внутри, то его головка менее подвержена коррозионному воздействию. Благодаря наружному расположению регулировка тормозной ленты АКПП не требует демонтажа кожуха коробки, что существенно сказывается на временных затратах и на финансовых, если работа проходит в автосервисе.

Однако, достичь качественной работы фиксирующих элементов трансмиссии можно и самостоятельно. Для этого, используя болт регулировки тормозной ленты нужно изменить зазор между лентой и тормозным барабаном, выставив его в оптимальном значении, которое устанавливается каждым заводом-изготовителем машин индивидуально. Само собой, даже на одинаковых марках автомобилей такое значение может немного варьироваться, потому весь процесс натяжения будет выполняться под каждый автомобиль с различным упором болта в креплении, при этом точность такой регулировки определяется только «на глаз».

Собственно, как раз из-за этого у многих автовладельцев и возникает первая проблема. Поймать необходимый момент натяжения на некоторых машинах не составляет труда. А вот на некоторых других добиться этого подолгу не удается. Причина кроется в том, что каждый водитель эксплуатирует машину в разных условиях, поэтому болт регулировки тормозной ленты может со временем прикипеть или сорвать резьбу. Встречаются и другие причины. В целом же, используя динамометрический ключ, регулировка происходит так:

  1. Автомобиль загоняется на местность с небольшим уклоном.
  2. Далее проверяется исправность работы ручного тормоза.
  3. Если машина удерживается, в пяти сантиметрах от колеса кладется кирпич.
  4. Теперь нужно попросить напарника следить за положением машины. Если она начнет скатываться, он должен будет Вас предупредить.
  5. Для закручивания болта на трансмиссии ослабляется контр-гайка.
  6. После этого необходимо закрутить регулировочный болт до небольшого упора.
  7. Стояночный тормоз отпускается. Нужно, чтобы автомобиль стоял на месте.
  8. Возвращаясь к болту, его нужно немного ослабить до момента, пока машина не начнет потихоньку скатываться к кирпичу.
  9. Теперь нужно «на глаз» определить число оборотов, на которые необходимо закрутить регулировочный болт. Как правило, это 2 или 3 оборота. Важно добиться отсутствия ударов и рывков при переключении передачи.

Обратите внимание, что регулировка тормозной ленты АКПП динамометрическим ключом должна выполняться аккуратно. Нужно избежать перенатяжения, поскольку это не лучшим образом может сказаться на работоспособности трансмиссии и других механических узлов автомобиля. Данный способ не является исконно верным, но он максимально доступен и легок даже для автовладельцев с небольшим опытом ремонта. Если Вы не уверены в своих силах и возможностях, то намного лучше и правильнее будет отвезти машину в подходящую станцию технического обслуживания и доверить всю эту работу мастерам.

Замена тормозной ленты

Вопрос о том, когда и как происходит замена тормозной ленты, если нет никакого опыта в проведении таких работ, довольно часто задают на тематических форумах. В принципе, сам этот процесс достаточно прост и не должен вызвать затруднений. Однако, в случае, если Вы не уверены в своих возможностях, начинать не стоит. Доверьте автомобиль в сервисный автоцентр к опытным мастерам. Помните, что исправная коробка даёт не просто комфорт при движении, но и обеспечивает безопасность.

Основным поводом для замены данного изделия является его механический износ. Но в некоторых случаях процедура проводится даже при относительно нормальном состоянии. Заменить тормозную ленту как и любой другой расходник можно будет в рамках обычного технического обслуживания АКПП. Многие автовладельцы выполняют эту работу несмотря на то, что существенные признаки износа отсутствуют. Это можно объяснить тем, что цена тормозной ленты и работ по её замене совсем невысока.

Как определить износ тормозной ленты в автоматической коробке переключения передач?

Признак

Причина

При переключении скоростей ощутим толчок и существенный скрежет прямо от АКПП

Элемент планетарной системы блокируется не полностью из-за стертой тормозной ленты

Износ ленты или обрыв манжеты в поршне

Автомобиль не может сдавать назад либо же он не может тронуться с места вообще

Износ пружины или обильное загрязнение в полости включения самого сервопривода

Механическое повреждение штока поршня

Таким образом, определить насколько изношена фрикционная лента можно будет по очевидным причинам. Рывки при переключении или характерный скрежет коробки являются предвестниками надвигающихся проблем. Из-за недостаточного обжатия барабана, все узлы планетарного механизма попадают в группу риска и могут выйти из строя. Поэтому тянуть с заменой ни в коем случае нельзя. Тем более, её можно выполнить в гараже самостоятельно, просто выполнив перечисленные ниже указания к работе.

Как заменить тормозную ленту
  1. Поддомкрачиваем автомобиль со стороны водителя
  2. Выкручиваем болты и аккуратно снимаем колесо
  3. Отсоединяем клеммы аккумулятора, изымаем его
  4. Откручиваем шурупы и вынимаем воздушный фильтр
  5. Приподнимаем АКПП устанавливая под неё домкрат
  6. Теперь необходимо отвернуть подушку крепления трансмиссии
  7. Медленно спускаем поддомкраченную коробку вниз
  8. Вынимаем болты с задней крышки АКПП и снимаем её
  9. Старая тормозная ленты изымается со своего места
  10. Туда же устанавливается новая фрикционная лента
  11. Вся конструкция собирается в обратном порядке

Перед тем как заменить тормозную ленту, обратите внимание, что задняя крышка АКПП, как правило, держится на герметике. Потому при её разборе не следует прикладывать большие усилия, так как можно будет нарушить герметичность, если повредить край картера. Кроме того, сразу после снятия крышки из под нее начнет вытекать трансмиссионное масло, поэтому нужно заранее найти и поставить под АКПП ведро или другую ёмкость. В том случае, если стекающего масла будет много, следует выполнить деффектовку узлов коробки.

Так же очень важно убедиться в том, что фрикционная лента качественно прилегает к барабану. Это выполняется посредством ее натяжения с усилием в 100Н. В таком случае должно образоваться не более 4-х зазоров, при этом длина участка не может быть больше, чем 60°, глубина, в свою очередь, не может быть больше 2,5 миллиметров. Если наблюдается отклонение от данных параметров в большую сторону, лента меняется. Если отклонение есть после замены, то проводится деффектовка барабана.

Регулировочный болт | Санко | МИСУМИ

  • org/ListItem”> МИСУМИ Главная>
  • Компоненты автоматизации>
  • Поиск и позиционирование компонентов>
  • Регулировочные винты и блоки>
  • Регулировочные болты>
  • Регулировочный болт
  • Доступна оптовая скидка

[Диаметр резьбы X Шаг] M 8 X 1,25/M10 X 1,5
[Материал] Железо
[Обработка поверхности] Яркий хромат / Трехвалентный белый

(i)Осторожно

  • Существуют некоторые отличия в обращении по сравнению с тем, что показано в стандартной таблице. Мы просим вашего понимания заранее.
  • Это репрезентативное изображение. Подробнее см. в стандартах на продукцию.

Габаритный чертеж регулировочного болта



Номер детали D A H S K
SM M8 x 1.25 38 13 13 5.5
SM M10 x 1.5 38 12 17 7
SB M16 x 2.0 75 20 twenty four Ten
SB M20 x 2.5 75 19 30 13
Part Number
AJB-ST3W-M8-35
AJB-ST3W-M8-50
AJB-ST3W-M8-75
AJB-ST3W-M8-100
AJB-ST3W- М10-35
AJB-ST3W-M10-50
AJB-ST3W-M10-75
AJB-ST3W-M10-100
AJB-ST3W-M10-125
AJB-ST3W- M10-150
AJB-ST3W-M10-200
AJB-STU-M10-75
AJB-STU-M10-200

9

9

9 Тот же день

Наличие на складе

9

9

9 5 дней

  • 5 дней

    Стандартный

  • 5 дней

    Стандартный

  • Part Number Volume Discount Дней до отгрузки RoHS Шаг M x (метрический) Обработка поверхности Длина винта
    (мм)

    5 дней

    10 M8×1,25 Трехвалентный белый 35
  • 5 дней

  • 10 M8×1,25 Трехвалентный белый 50

    5 дней

    10 M8×1,25 Трехвалентный белый 75
  • 5 дней

  • 10 M8×1,25 Трехвалентный белый 100

    5 дней

    10 M10 x 1,5 Трехвалентный белый 35
    10M10 x 1,5 Трехвалентный Белый 50

    5 дней

    10 M10 x 1,5 Трехвалентный белый 75
    10 M10 x 1,5 Трехвалентный белый 100

    5 дней

    10 M10 x 1,5 Трехвалентный белый 125
    10 M10 x 1,5 Трехвалентный белый 150

    5 дней

    10 M10 x 1,5 Трехвалентный белый 200
    M10 x 1,5 Яркий хромат 75
    В наличии

    Тот же день

    Stock

    M10 x 1. 5 Bright Chromate 200

    Loading…

    Basic Information

    Type Регулировочный болт Способ затяжки Гаечный ключ Винт Тип Грубый
    Материал Железо

    Настроить здесь

    Дополнительные продукты в этой категории

    Клиенты, которые просматривали этот товар, также просматривали

    MISUMI использует файлы cookie для предоставления вам услуг и улучшения этого веб-сайта. Для получения дополнительной информации ознакомьтесь с нашей Политикой конфиденциальности. Продолжая использовать этот веб-сайт или нажимая «Я принимаю», вы соглашаетесь на использование нами файлов cookie. Настройки файлов cookie можно обновить через ваш браузер.

    • Принимаю

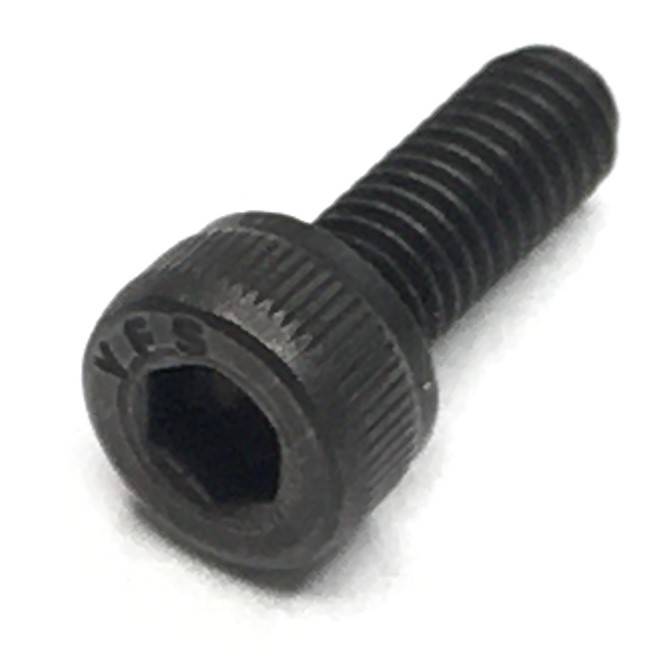

    РЕГУЛИРОВОЧНЫЕ ВИНТЫ – Тросы типа «крокодил»

    АРТИКУЛ №



    ОПИСАНИЕ

    ЦВЕТ

    МАТЕРИАЛ

    КОЛ-ВО

    ЛИ-ЦПА01#1#Б40

    Регулировочный винт M6 X 16,5 мм

    Серебряный

    Анодированный сплав

    40 шт. /бутылка

    LY-CPS-01#1#B50

    Регулировка винт M6 X 13,2 мм

    Серебряный

    Стали

    50 шт./ Бутылка

    LY-CPS-03#1#B40

    Регулировочный винт M6 X 16 мм

    Серебряный

    Стали

    40 шт./бутылка

    LY-CPS-05#1#B50

    Винтовой болт М5

    Серебряный

    Стали

    50 шт.
