Предохранители Форд Куга 2, 2011
30.10.2019
В январе 2011 года на автосалоне в Детройте был представлен концепт Ford Vertek, ставший прообразом Kuga 2 поколения. Новое поколение унаследовало от него передний бампер, решётку радиатора, форму задних фар и салон. В 2012 году совместное предприятие Ford-Sollers начало производство модели в России. На заводе в Татарстане в 2013 был выпущен первый автомобиль по технологии полного цикла. В данном материале мы подробно разберём схемы предохранителей Форд Куга 2-го поколения (в кузове CBS) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с бензиновыми двигателями: 1.6 / 2.0 / 2.5 л. и дизельным 2.0 л.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В моторном отсеке
Расположен в правой части моторного отсеке.

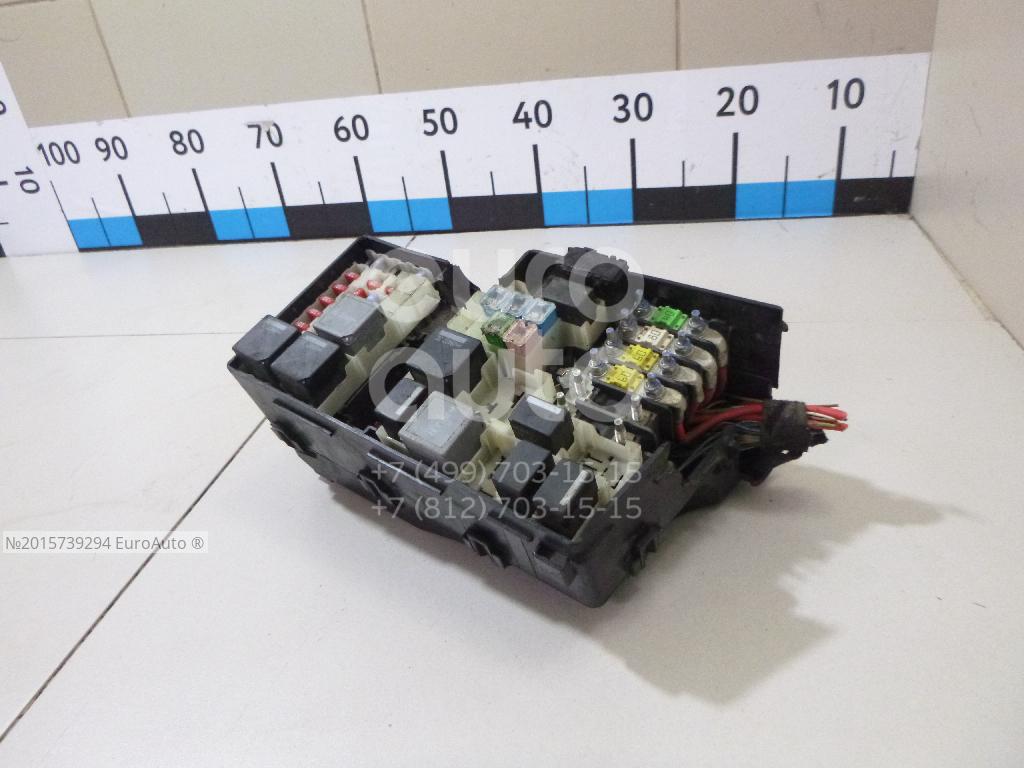

Фото – пример.
| Схема элементов в моторном отсеке Куга 2 | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | Нет | – |
| F2 | – | |
| F3 | – | |
| F4 | – | |
| F5 | – | |
| F6 | – | |
| F7 | Антиблокировонная система тормозов АБС, управление системой динамической стабилизации | 40 |
| F8 | Электронная система динамической стабилизации | 30 |
| F9 | Омыватели фар | 20 |
| F10 | Электродвигатель вентилятора отопителя | 40 |
| F11 | Модуль качества напряжения, блок управления системами кузова | 30 |
| F12 | Модуль управления силовым агрегатом | 30 |
| F13 | Реле стартера | 30 |
| F14 | Правая цепь обогреваемого ветрового стекла | 40 |
| F15 | Предохранитель прикуривателя форд куга, дополнительные гнезда электропитания | 20 |
| F16 | Левая цепь обогреваемого ветрового стекла | 40 |
| F17 | Дополнительный отопитель | 20 |
| F18 | Нет | – |
| F19 | Антиблокировочная система тормозов АБС, управление системой динамической стабилизации | 5 |
| F20 | Звуковой сигнал (гудок) | 15 |
| F21 | Выключатель стоп-сигналов | 5 |
| F22 | Система мониторинга аккумуляторной батареи | 15 |
| F23 | Соленоиды реле | 5 |
| F24 | Управление освещением | 5 |
| F25 | Нет | – |
| F26 | Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) | 5 |
| F26 | Питание катушки реле системы управления двигателем (автомобили с дизельными двигателями), система управления коробкой передач (автомобили с дизельными двигателями) | 15 |
| F27 | Муфта компрессора системы кондиционирования | 15 |
| F28 | Система адаптивного круиз-контроля (автомобили с системой «Автостарт/стоп») | 5 |
| F29 | Обогреватель заднего стекла кузова | 25 |
| F30 | Нет | – |
| F31 | Нет | – |
| F32 | Модуль управления двигателем | 15 |
| F33 | 10 | |
| F34 | 10 | |
| F35 | 15 | |
| F36 | Активные жалюзи радиатора | 5 |
| F37 | Питание индикатора отключения надувной подушки безопасности пассажира | 5 |
| F38 | Модуль управления двигателем, модуль управления коробкой передач | 5 |
| F39 | Фары, коррекция наклона света фар | 5 |
| F40 | Электрический усилитель руля | 5 |
| F41 | Блок управления системами кузова | 20 |
| F42 | Очиститель заднего стекла | 15 |
| F43 | Фары | 15 |
| F44 | Система адаптивного круиз- контроля (автомобили без системы «Автостарт/стоп») | 5 |
| F45 | Обогреваемый распылитель омывателя | 10 |
| F46 | Автоматический режим работы стеклоочистителя | 40 |
| F47 | Нет | |
| F48 | Испаритель дизельного топлива | 15 |
| Реле | ||
| R1 | Не используется | |
| R2 | Звуковой сигнал | |
| R3 | Реле испарителя дизельного топлива | |
| R4 | Нет | |
| R5 | ||
| R6 | ||
| R7 | Антиобледенитель ветрового стекла | |
| R8 | Нет | |
| R9 | Омыватель фар | |
| R10 | Реле стартера | |
| R11 | Муфта компрессора системы кондиционирования | |
| R12 | Вентилятор системы охлаждения | |
| R13 | Вентилятор обогревателя | |
| R14 | Реле системы управления двигателем | |
| R15 | Обогреватель заднего стекла | |
| R16 | Зажигание | |
В салоне
Находится под бардачком.
Общий вид блока.
| Схема предохранителей в блоке салона Куга 2 | ||
|---|---|---|
| № | Описание | Ток, А |
| F56 | Топливный модуль (предохранитель бензонасоса) | 20 |
| F57 | Нет | – |
| F58 | – | |
| F59 | Приемопередатчик пассивной противоугонной системы | 5 |
| F60 | Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли | 10 |
| F61 | Не используется | – |
| F62 | Автоматические стеклоочистители, зеркало с функцией автоматического затемнения | 5 |
| F63 | Система адаптивного круиз-контроля (передний сенсорный модуль) | 10 |
| F64 | Нет | – |
| F65 | Отпирание защелки задней поднимающейся двери | 10 |
| F66 | Нет | – |
| F67 | Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения (GPS) | 7. 5 |
| F68 | Электрический замок рулевой колонки | 15 |
| F69 | Щиток приборов | 5 |
| F70 | Нет | – |
| F71 | Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль | 10 |
| F72 | Модуль рулевого колеса | 7.5 |
| F73 | Разъем передачи данных, автономная звуковая система | 5 |
| F74 | Фары дальнего света | 15 |
| F75 | Противотуманные фары/фонари | 15 |
| F76 | Фонарь заднего хода | 10 |
| F77 | Насос омывателя | 20 |
| F78 | Выключатель зажигания, кнопка запуска | 5 |
| F79 | Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери | 15 |
| F80 | Прозрачный люк | 20 |
| F81 | Радиочастотный радиоприемник, датчик перемещений в салоне | 5 |
| F82 | Насос омывателя | 20 |
| F83 | Система централизованной блокировки замков | 20 |
| F84 | Не используется | – |
| F85 | Выключатель зажигания | 7. 5 |
| F86 | Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира | 10 |
| F87 | Нет | – |
| F88 | – | |
| F89 | – | |
В багажном отделении
Находится за нишей шасси со стороны пассажира.

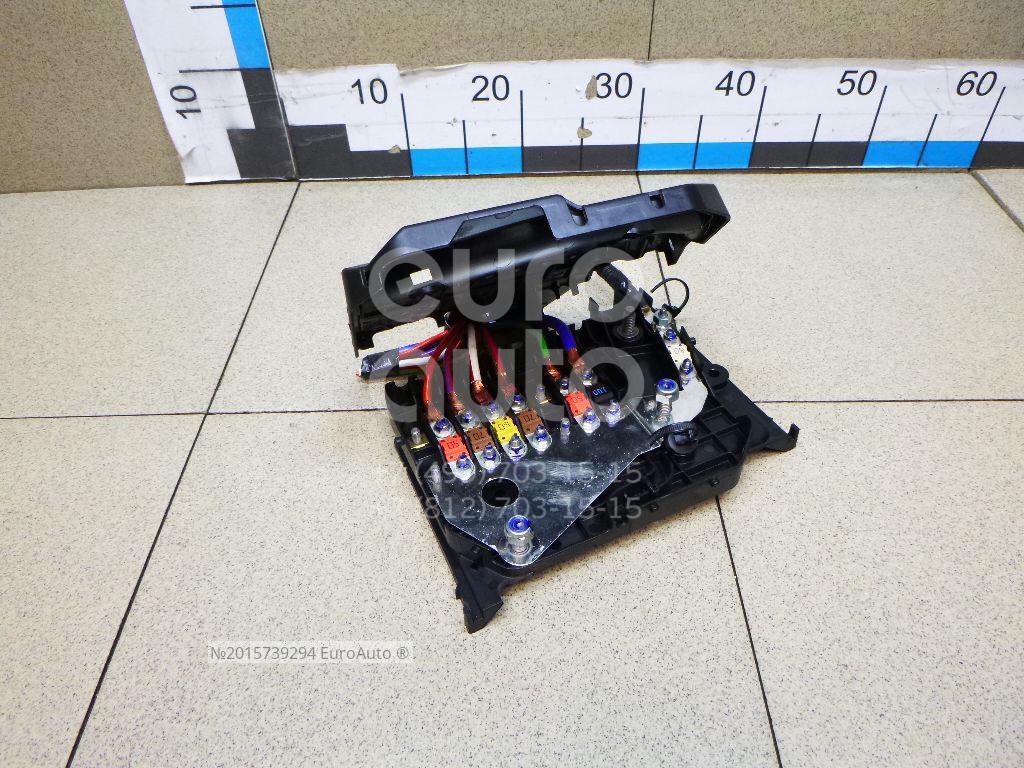

Фото – пример исполнения.
| Схема элементов в блоке багажника | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | Система бесконтактного открывания задней поднимающейся двери | 5 |
| F2 | Модуль бесключевого входа | 10 |
| F3 | Ручки дверей автомобиля с дистанционным бесключевым входом | 5 |
| F4 | Модуль управления левой передней двери | 25 |
| F5 | Модуль управления правой передней двери | 25 |
| F6 | Модуль управления левой задней двери | 25 |
| F7 | Модуль управления правой задней двери | 25 |
| F8 | Нет | – |
| F9 | Электродвигатель сиденья водителя | 25 |
| F10 | Нет | – |
| F11 | Задний элемент питания катушки реле зажигания | 5 |
| F12 | Система управления микроклиматом (автомобили с системой «Автостарт/стоп») | 10 |
| F13 | Щиток приборов (автомобили с системой «Автостарт/стоп») | 5 |
| F14 | Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой «Автостарт/стоп») | 7. 5 |
| F15 | Аудиоблок (автомобили с системой «Автостарт/стоп») | 15 |
| F16 | Нет | – |
| F17 | – | |
| F18 | – | |
| F19 | – | |
| F20 | – | |
| F21 | – | |
| F22 | – | |
| F23 | – | |
| F24 | Дополнительные гнезда электропитания постоянного и переменного тока | 30 |
| F24 | Задние дополнительные гнезда электропитания | 25 |
| F25 | Открывающаяся вверх дверь с приводом | 25 |
| F26 | Вспомогательное оборудование, модуль буксировки прицепа | 40 |
| F27 | Дополнительные гнезда электропитания багажного отделения | 20 |
| F28 | Нет | – |
| F29 | Система мониторинга непросматривающихся зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения | 5 |
| F30 | Система помощи при парковке | 5 |
| F31 | Нет | – |
| F32 | Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока | 5 |
| F33 | Нет | – |
| F34 | Обогреваемое сиденье водителя | 20 |
| F35 | Обогреваемое сиденье пассажира | 20 |
| F36 | Нет | – |
| F37 | – | |
| F38 | – | |
| F39 | – | |
| F40 | – | |
| F41 | – | |
| F42 | – | |
| F43 | – | |
| F44 | – | |
| F45 | – | |
| F46 | Система мониторинга непросматривающихся зон, датчик передней видеокамеры, система адаптивного круиз контроля, камера заднего вида системы помощи при парковке (автомобили с системой «Автостарт/стоп») | 10 |
| Реле | ||
| R1 | Выключатель зажигания | |
| R2 | Нет | |
| R3 | ||
| R4 | ||
| R5 | ||
| R6 | ||
