Ford Focus 3 блок предохранителей

Рассмотрены автомобили хэтчбек, седан, универсал 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска

Где расположены предохранители.

Монтажный блок под капотом цифра 9.

Для получения доступа к предохранителям нажмите на фиксатор и снимите крышку блока

На внутренней стороне крышке нанесена схема расположения предохранителей и реле. Там же расположен пинцет для замены предохранителей.

Насос ABS, насос системы динамической стабилизации (ESP)

Клапан системы динамической стабилизации (ESP)

Обогреватель заднего стекла

Модуль запуска и остановки двигателя

Электронный блок управления двигателем

Обогрев ветрового стекла, правая сторона

Блок управления трансмиссией*

Обогрев ветрового стекла, левая сторона

Очистители ветрового стекла

Модуль ABS, модуль системы динамической стабилизации (ESP)

Система контроля аккумуляторной батареи

Катушка зажигания, блок управления наружным освещением

Задняя розетка для подключения дополнительного электрооборудования*

Наружные зеркала заднего вида с электроприводом

Блок управления трансмиссией*

Муфта компрессора системы кондиционирования

Адаптивная система круиз-контроля

Электронный блок управления двигателем

Клапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах

Привод заслонок управления каналами впускного коллектора*

Активные жалюзи радиатора (бензиновый двигатель)*

Активные жалюзи радиатора (дизельный двигатель)*

Электронный блок управления двигателем

Электронный блок управления двигателем, блок управления трансмиссией*

Модуль управления фарами*

Электроусилитель рулевого управления

Блок управления наружным освещением

Очиститель заднего стекла

Регулятор наклона фар

Адаптивная система круиз-контроля

Обогрев форсунок омывателя ветрового окна

Электрические стеклоподъемники (передние окна)

Электрообогрев наружных зеркал заднего вида

Расположение предохранителей в салоне

Большинство предохранителей установ­лено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.

Для получения доступа к предохрани­телям и реле, установленным в монтажном блоке, расположенном в салоне, сожми­те, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.

Снимите защитный кожух. Используя специальный пластмассо­вый пинцет, извлеките заменяемый предо­хранитель.

схема расположения предохранителей в блоке Ford Focus 3.

Источник

Ford Focus 3 – все предохранители и реле

Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.

Расположение блоков

На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.

p, blockquote 4,0,0,0,0 —>

Схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,0,0,0 —>

1	Электронный блок управления ABS
2	Электронный блок управления кондиционером
3	Звуковой сигнал противоугонной системы – в правой части багажного отделения
4	Блок управления интерфейсом аудиосистемы
5	Аккумуляторная батарея
6	Диагностический разъем (DLC)
7	Блок управления конвертером DC/DC
8	Блок управления электрооборудованием двери водителя
9	Блок управления электрооборудованием левой задней двери
10	Блок управления электрооборудованием двери пассажира
11	Блок управления электрооборудованием правой задней двери
12	Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса
13	Блок управления электродвигателем вентилятора системы охлаждения
14	Блок управления заслонкой радиатора системы охлаждения
15	Блок предохранителей /реле, моторный отсек 1
16	Блок предохранителей /реле, моторный отсек 2
17	Блок предохранителей /реле, приборная панель
18	Блок предохранителей /реле, багажное отделение – в левой части багажного отделения
19	Блок управления свечами накаливания – за накладкой колесной арки левого колеса
20	Блок управления фарами
21	Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора
22	Звуковой сигнал 1
23	Звуковой сигнал 2
24	Блок управления замком зажигания
25	Блок управления интерфейсом комбинации приборов
26	Блок управления комбинацией приборов
27	Блок управления системы дистанционного управления центральным замком и запуска двигателя
28	Блок управления системой слежения за разметкой

В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.

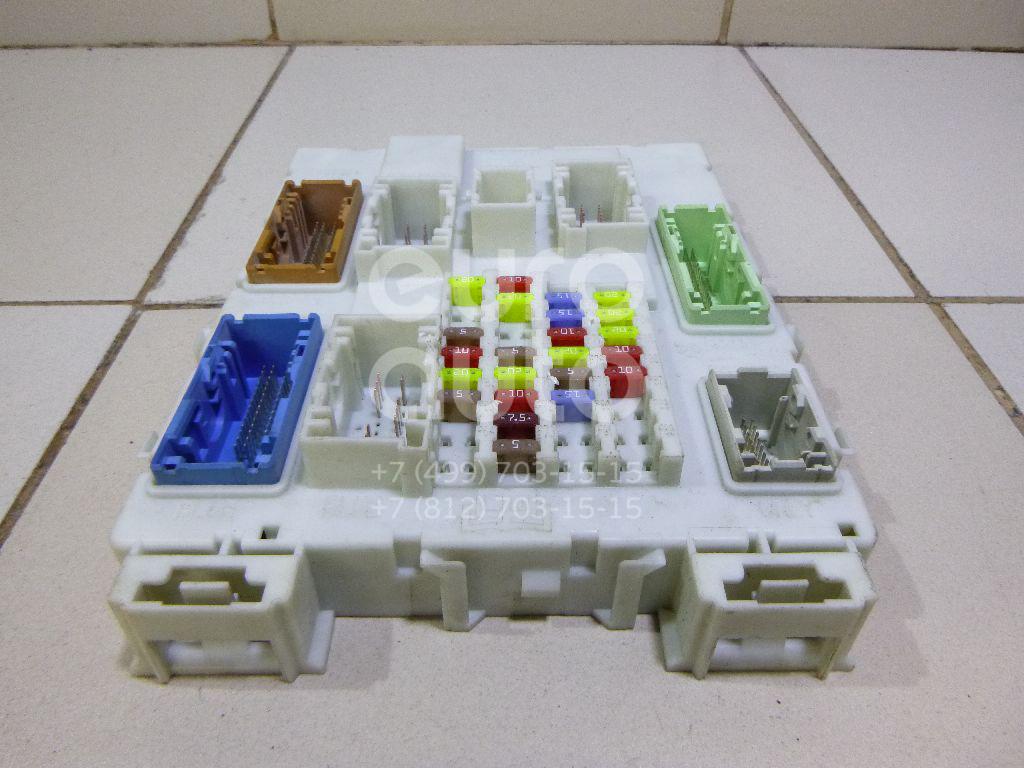

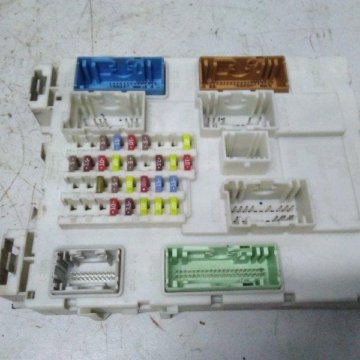

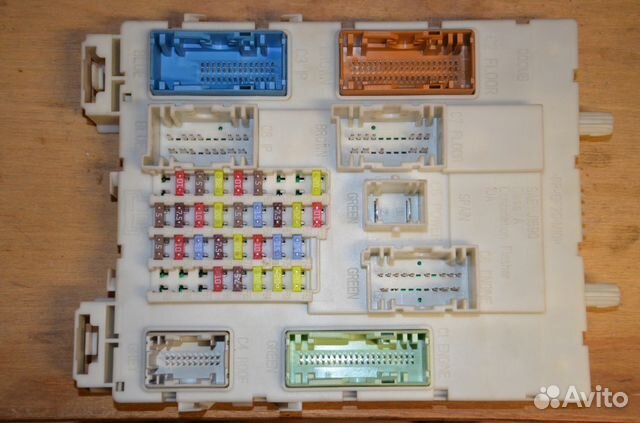

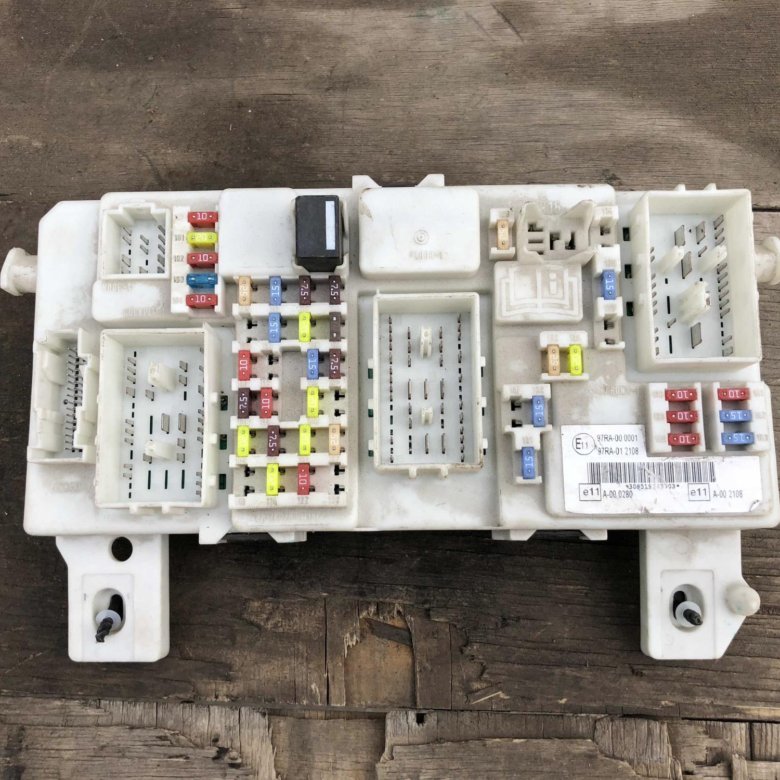

Блок в салоне

Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,1,0,0 —>

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

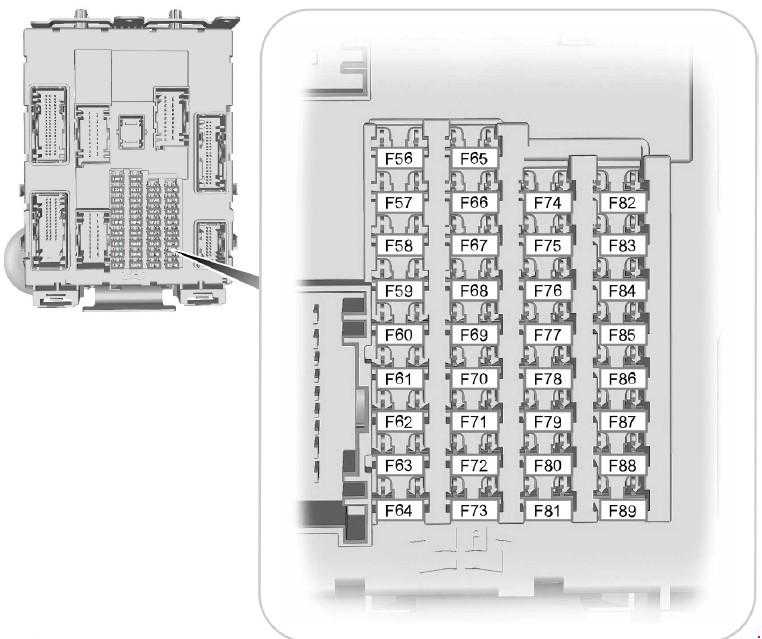

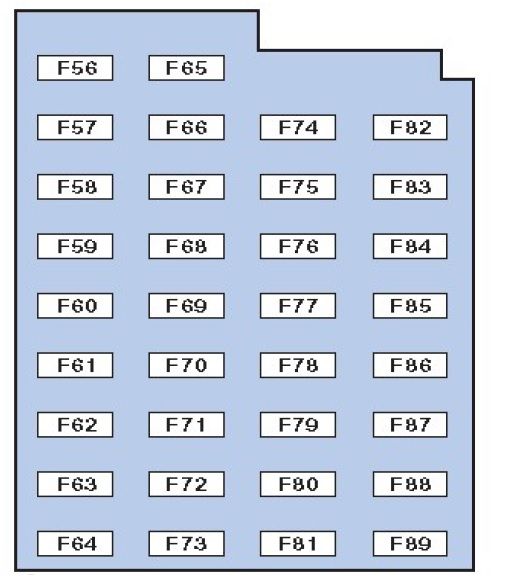

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

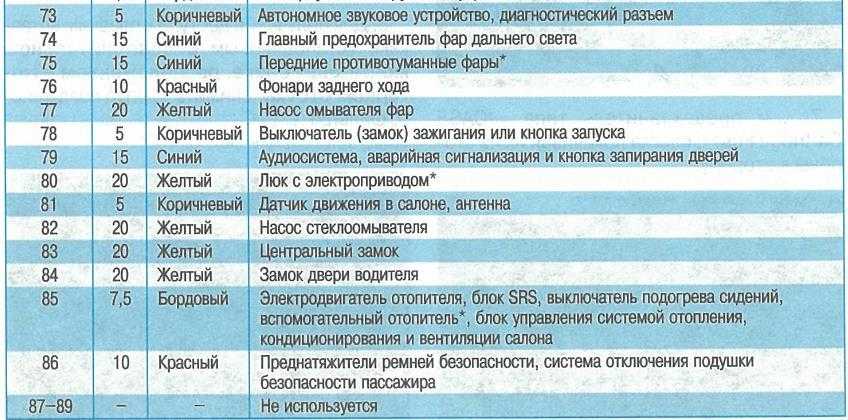

Расшифровка

p, blockquote 15,0,0,0,0 —>

56	20А Топливный насос
57	Резерв
58	Резерв
59	5А Приемопередатчик пассивной противоугонной системы
60	10А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк
61	20А Прикуриватель, задняя розетка
62	5А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
63	10А Европа: Система адаптивного круиз-контроля
64	Резерв
65	10А Отпирание защелки двери багажного отделения с электроприводом
66	20А Блокировка двери водителя, двойная блокировка
67	7,5А Информационно – развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
68	15А Электрический блокиратор рулевой колонки
69	5А Комбинация приборов
70	20А Центральный замок
71	7,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
72	7,5А Модуль рулевого колеса
73	5/7,5А Диагностический разъем, батарея сирены противоугонной системы
74	15А Дальний свет фар
75	15А Передний противотуманный свет
76	10А Лампы заднего хода
77	20А Омыватель лобового стекла, омыватель заднего стекла
78	5А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска
79	15А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
80	20А Люк, солнцезащитная шторка
81	5А Датчик контроля салона, радиочастотный радиоприемник
82	20А Насос омывателя стекла
83	20А Центральный замок
84	20А Разблокировка двери водителя, двойная блокировка
85	7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
86	10А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
87	15А Подогрев рулевого колеса
88	25А Модуль качества напряжения
89	–

За прикуриватель отвечает предохранитель номер 61 на 20А.

Блоки под капотом

Пример расположения блоков

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

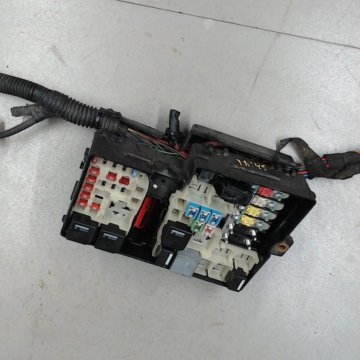

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

p, blockquote 19,0,0,0,0 —>

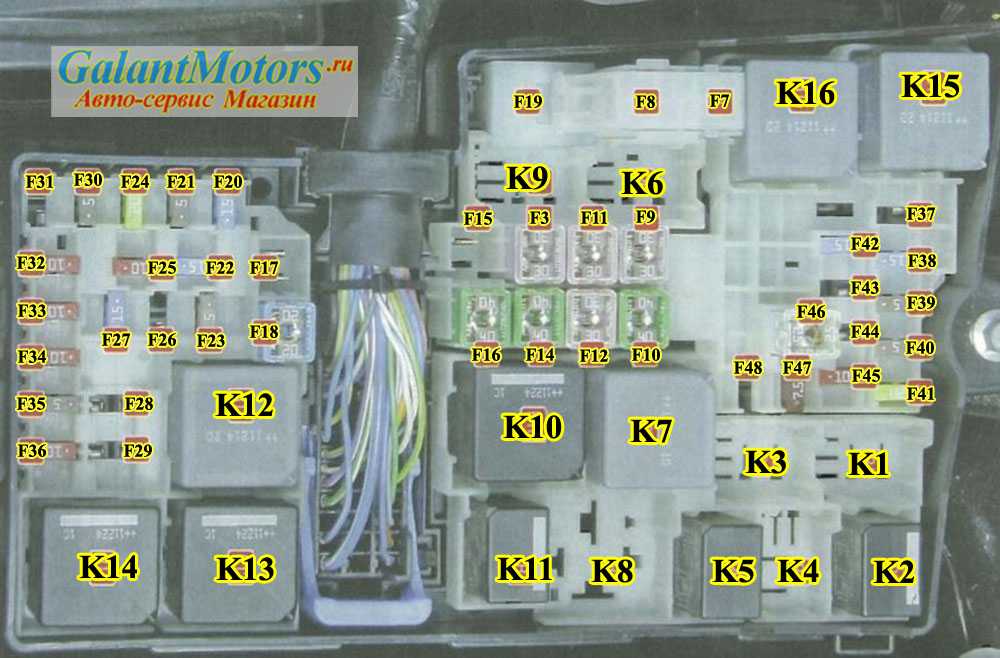

Фото – схема

p, blockquote 20,1,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 22,0,0,0,0 —>

7	40А ABS, ESP
8	30А ESP
9	30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
10	40А Мотор отопителя
11	30А Модуль качества напряжения, Система старт-стоп
12	30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30А Реле стартера
14	40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
15	25А Вентилятор системы охлаждения, Блок управления коробкой передач
16	40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
17	20А Вспомогательный отопитель
18	20А Стеклоочиститель
19	5А ABS, ESP
20	15А Звуковой сигнал
21	5А Выключатель ламп стоп-сигнала
22	15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
23	5А Катушки реле, переключатель освещения
24	20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
25	10А Зеркала с электроприводом
26	15/20/25А Блок управления коробкой передач
27	15А Муфта компрессора кондиционера
28	5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
29	20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
30	5А Блок управления двигателем
31	15А Вентилятор интеркуллера (1. 6L Duratorq TDCi)
32	10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10А Катушки зажигания
34	10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
35	5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10А Блок управления двигателем 5А Активные жалюзи радиатора
37	5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
38	15А Блок управления двигателем, блок управления коробкой передач
39	5А Блок управления фарами 15А Сиденье водителя с электроприводом
40	5А Усилитель рулевого управления
41	20А Блок кузовной электроники
42	15А Задний стеклоочиститель
43	15А Корректор света фар, адаптивное освещение
44	5А Адаптивный круиз-контроль
45	10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
46	25А Передние стеклоподъемники либо Вентилятор системы охлаждения
47	7,5А Обогрев зеркал
48	15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.

Реле

p, blockquote 24,0,0,0,0 —>

R1	Вентилятор интеркулера
R2	Звуковой сигнал
R3	Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла
R4	Резерв
R5	Задний стеклоочиститель
R6	Вентилятор системы охлаждения
R7	Обогреватель ветрового стекла
R8	Вентилятор системы охлаждения
R9	Омыватели фар
R10	Вентилятор системы охлаждения, Стартер
R11	Муфта компрессора кондиционера
R12	Вентилятор системы охлаждения
R13	Мотор отопителя
R14	Блок управления двигателем
R15	Стартер, Обогрев заднего стекла
R16	Зажигание

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Схема

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Назначение

p, blockquote 29,0,0,0,0 —>

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 –
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

Блок в багажнике

Расположен за обшивкой либо защитной крышкой.

p, blockquote 30,0,0,1,0 —>

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Схема

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —>

Описание

p, blockquote 36,0,0,0,0 —>

1	5А Катушки реле
2	10А Модуль бесключевой системы автомобиля
3	5А Ручки дверей в автомобилях с системой бесключевого входа
4	25А Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
5	25А Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
6	25А Модуль двери (задняя левая) (стеклоподъемник)
7	25А Модуль двери (задняя правая) (стеклоподъемник)
8	10А Европа: Сирена противоугонной системы
9	25А Сиденье водителя с электроприводом
10	Стеклоподъемники, ’14-’18: Усилитель аудиосистемы
11	5А Модуль бесключевой системы автомобиля, 25А Сиденье пассажира с электроприводом
12	10А Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
13	5А Комбинация приборов (с модулем запуска и остановки)
14	7,5А Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки)
15	15А Аудиосистема (с модулем запуска и остановки)
16	–
17	–
18	–
19	–
20	–
21	–
22	–
23	25А Аудио усилитель
24	30А Обогрев заднего стекла
25	20А Розетка в багажном отсеке
26	40А Модуль прицепа
27	–
28	40А Модуль прицепа
29	5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида
30	5А Модуль системы помощи при парковке
31	–
32	–
33	15А Реле заднего стеклоочистителя
34	15А Подогрев водительского сиденья
35	15А Подогрев пассажирского сиденья
36	–
37	5А Люк
38	–
39	–
40	–
41	5А Раздвижное буксирное устройство
42	–
43	–
44	10А Зеркала с электроприводом
45	7,5А Обогрев зеркал
46	5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
Реле
R1	Замок зажигания
R2	Обогрев заднего стекла
R3	Задний стеклоочиститель
R4	–
R5	Сирена противоугонной системы
R6	Вспомогательное реле

Инструкция Форд Фокус 3

Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: “скачать“.

p, blockquote 37,0,0,0,0 —>

По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>

А если останутся вопросы, задавайте их в комментарии.

Источник

Предохранители и блоки реле для Ford Focus Mk3 (2010-2018) со схемами и описанием

Главная » Ford / Форд

Ford / Форд

Автор sergei-tarasov На чтение 9 мин Опубликовано 18. 11.2020 Обновлено 18.11.2020

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk3 (2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).

Содержание

1. Проверка и замена предохранителей
2. Блок предохранителей в салоне
3. Схема блока предохранителей в моторном отсеке
4. Блок предохранителей в багажном отделении

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя.  Если лента сломана или расплавлена, замените предохранитель.

Уведомление

• Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

---

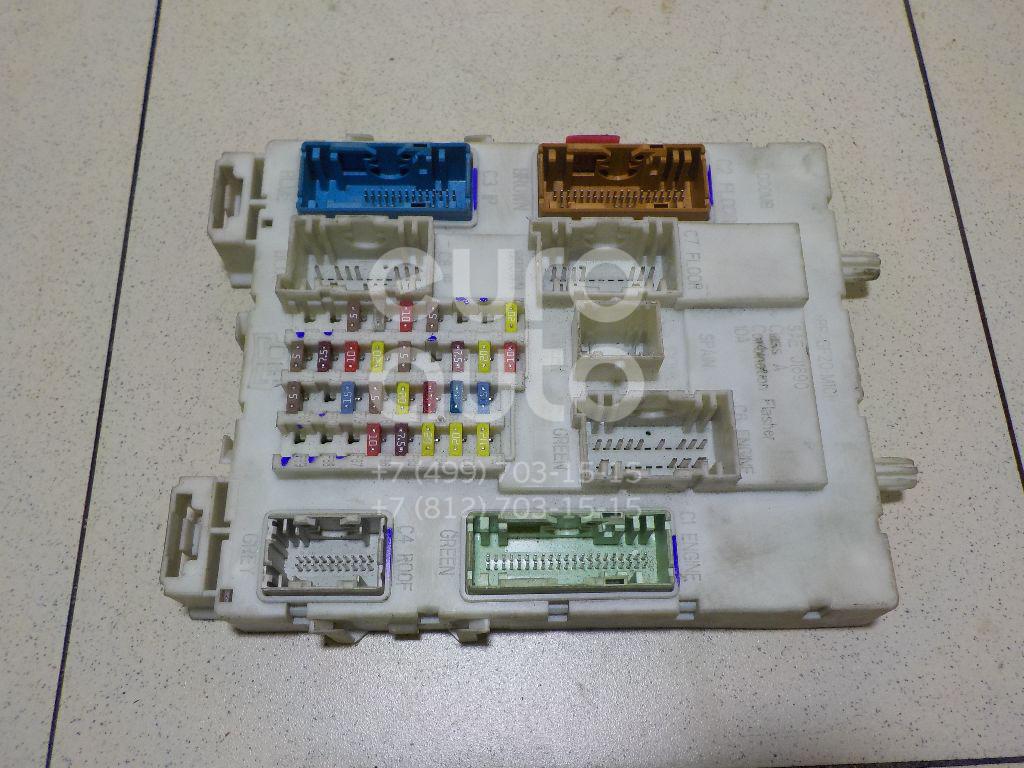

Блок предохранителей в салоне

Панель предохранителей расположена с правой стороны под перчаточным ящиком.

№	А	Защищенные компоненты
56	20	Топливный насос
57	—	Не используется
58	—	Не используется
59	5	Поставка пассивной противоугонной системы
60	10	Лампа освещения салона, модуль левой передней двери, свет перчаточного ящика, модуль внешнего освещения, люк, OHCSB
61	20	Прикуриватель, задние дополнительные розетки
62	5	Модуль датчика дождя, датчик влажности, электрохроматическое зеркало заднего вида
63	10	Европа: адаптивный круиз-контроль
64	—	Не используется
65	10	Открытие подъемной двери
66	20	Замок двери водителя, двойной замок
67	7,5	SYNC, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас, BVC
68	15	Европа: Замок рулевой колонки
69	5	Приборный щиток
70	20	Центральный замок
71	10	2010-2014:
		Европа: Кондиционер
		США: регулирующая головка (кондиционер с ручным управлением), дуэльный электронный автоматический контроль температуры
	7,5	2014-2018: Кондиционер
72	7,5	Модуль управления рулевым колесом
73	5	2010-2013: Звуковой сигнализатор резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера)
	7,5	2013-2018: Разъем канала передачи данных
74	15	Европа: дальний свет
		США:
		2010-2014: Ближний свет
		2014-2018: Дальний свет
75	15	Передние противотуманные фары
76	10	Фонарь заднего хода
77	20	Насос омывателя переднего и заднего стекла
78	5	Выключатель зажигания, кнопочный выключатель зажигания, модуль автомобиля без ключа (ЕС: 2015-2018)
79	15	Выключатель аварийной сигнализации, аудиосистема, навигационная система, DVD-плеер, кнопка блокировки двери
80	20	Люк, жалюзи с электроприводом
81 год	5	Датчик движения в салоне, радиоприемник
82	20	Заземление насоса омывателя
83	20	Заземление центрального замка
84	20	Замок двери водителя и двойное заземление
85	7,5	Индикатор отключения подушки безопасности пассажира (PADI), выключатель обогрева передних сидений, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в салоне, контроль качества напряжения, передняя камера парковочного ассистента, люк на крыше, обогреватель PTC , стояночный отопитель
86	10	Удерживающая система, система классификации пассажиров, индикатор отключения подушки безопасности пассажира, модуль обогревателя кондиционера с ручным управлением
87	15	2014-2018: Руль с подогревом
88	25	Европа:
		2014-2018: Модуль качества напряжения
89	—	Не используется

Рекламные объявления

---

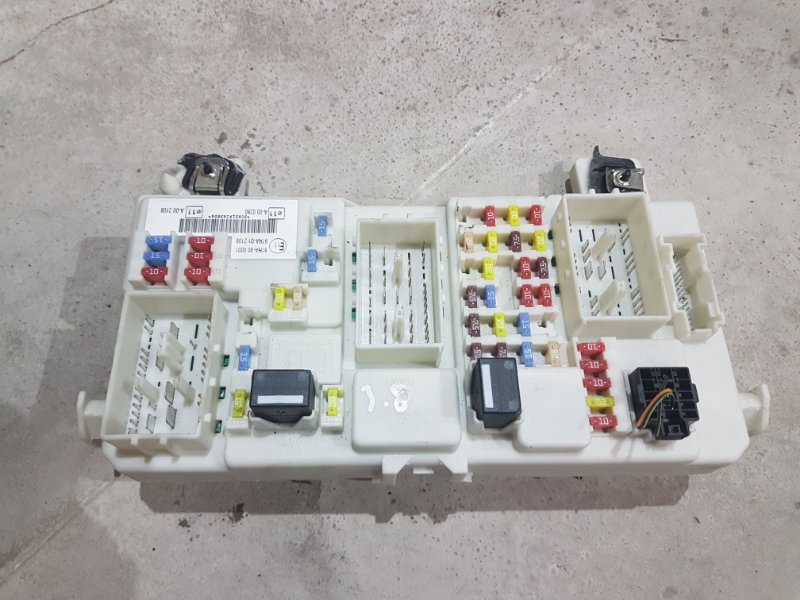

Схема блока предохранителей в моторном отсеке

Блок распределения питания расположен в моторном отсеке.  Он содержит сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.

№	А	Защищенные компоненты
7	40	Антиблокировочная тормозная система, электронная программа стабилизации.
8	30	Электронная программа стабилизации
9	30	Европа:
		2010-2014: Обогрев заднего стекла
		США: заднее стекло с подогревом
	40	Европа:
		2014-2018: Блок предохранителей в багажном отделении.
10	40	Нагреватель вентилятора
11	30	Европа:
		2010-2014: Модуль качества напряжения
		2014-2018: Модуль Start-Stop
		США:
		2014-2018: Модуль Start-Stop
12	30	Реле модуля управления трансмиссией, реле рециркуляции выхлопных газов
13	30	Реле стартера
14	40	Европа: Обогрев лобового стекла (правая сторона)
	25	США: Задний стеклоподъемник (без блока управления дверьми)
15	25	1. 0L EcoBoost: охлаждающий вентилятор
		США: модуль управления коробкой передач
		Европа:
		2014-2018: Модуль управления коробкой передач
16	40	Европа: Обогрев лобового стекла (левая сторона)
	20	США:
		2018: Датчик контроля заряда батареи
17	20	Европа: Дополнительный обогреватель
18	20	Стеклоочистители
19	5	Антиблокировочная тормозная система, электронный модуль программы стабилизации
20	15	Рог
21 год	5	Выключатель стоп-сигнала
22	15	Система мониторинга батареи
	5	США:
		2018: Модуль управления системой помощи при парковке
23	5	Катушки реле, модуль переключателя управления освещением
24	20	Европа:
		2010-2014: Розетка сзади
	5	США:
		2016-2018: Правый обогреваемый элемент лобового стекла
25	10	США: Наружные зеркала
		Европа:
		2010-2014: Наружные зеркала заднего вида.
26	15	Модуль управления коробкой передач
	25	Европа:
		2014-2018: Блок управления коробкой передач — 6-ступенчатая автоматическая коробка передач.
	20	1.0L EcoBoost: Модуль управления коробкой передач
27	15	Муфта кондиционера
28	5	США:
		2010-2014: Питание реле топлива массового расхода воздуха.
		2018: Камера заднего вида
		Европа:
		2010-2014: Дальновидный радар
	10	Европа:
		2014-2018: Камера заднего вида, система предупреждения о столкновении.
29	20	Европа: омыватель фар
	10	США:
		2014-2018: Стоп-старт для камеры заднего вида, информационная система слепых зон.
30	5	Модуль управления двигателем
31 год	15	Европа:
		2010-2014: Вентилятор интеркулера (1.6L Duratorq TDCi)
	5	США:
		2018: Задержка аксессуаров
32	10	Клапан рециркуляции ОГ, клапаны управления завихрением, датчик HEGO (управление двигателем), реле модуля охлаждающего вентилятора
33	10	Катушки зажигания
	15	Модуль управления трансмиссией, катушки зажигания, датчик общего массового расхода воздуха (2.0 GDI)
34	10	Европа: инжекторы
		США:
		2014-2017: Работа водяного насоса, регулируемые клапаны, клапан продувки адсорбера.
		2018: Насос охлаждающей жидкости, клапан продувки адсорбера системы улавливания паров топлива, клапан привода Sound Symposer, перепускной клапан турбокомпрессора, перепускной клапан перепускной заслонки, компрессор кондиционирования воздуха, масляный насос, гидравлический регулирующий клапан лопастей турбокомпрессора, регулируемый впускной клапан, компрессор переменного рабочего объема с внешним управлением
35 год	5	США:
		2010-2014: Активная решетка жалюзи
	15	Европа:
		2010-2014: Подогреватель дизельного фильтра, активные жалюзи решетки радиатора.
	10	США:
		2014-2018: Датчик положения коленвала, универсальный датчик кислорода в выхлопных газах с подогревом, клапан продувки адсорбера.
	15	Европа:
		2014-2018: Датчик наличия воды в топливе, модуль управления трансмиссией, катушки зажигания.
36	10	2010-2014: Модуль управления трансмиссией
	5	2014-2018: Активная решетка-жалюзи
37	5	Европа:
		2010-2014: АБС
	15	США:
		2014-2018: Дневные ходовые огни, блок управления фарами.
	20	Европа:
		2014-2018: Дополнительный блок питания на панели приборов
38	15	Модуль управления двигателем, модуль управления коробкой передач
39	5	Модуль управления фарами
	15	США:
		2016-2018: Подогрев сиденья водителя.
40	5	Электронный усилитель рулевого управления
41 год	20	Модуль управления кузовом
42	15	США: Электродвигатель очистителя заднего стекла
		Европа:
		2010-2014: Электродвигатель очистителя заднего стекла.
43	15	Регулировка положения фар, блок адаптивного переднего освещения
44	5	Европа: передний радар (FLR), модуль переднего зондирования, модуль адаптивного круиз-контроля.
45	10	Европа: форсунки омывателя с подогревом лобового стекла
	15	США:
		2016-2018: Подогрев пассажирского сиденья
46	25	Европа:
		2010-2014: Стеклоподъемники (передние)
		2014-2018: Вентилятор охлаждения.
		США: электрические стеклоподъемники (передние)
47	7,5	Европа:
		2010-2014: Наружные зеркала с подогревом.
		США: наружные зеркала с подогревом
48	15	Европа: испаритель сажевого фильтра
	5	США:
		2010-2013: Наружное зеркало с электроприводом (без блока управления дверьми).
Реле
R1	Вентилятор интеркулера
R2	Рог
R3	Европа: испаритель сажевого фильтра
	США:
	2014-2018: Реле обогрева лобового стекла
R4	—
R5	Задний стеклоочиститель
R6	Европа: Вентилятор охлаждения
R7	Европа: лобовое стекло с подогревом
	США:
	2018: Задержка аксессуаров
R8	Европа: Вентилятор охлаждения
	США:
	2014-2018: Задержка аксессуаров
R9	Европа: омыватель фар
R10	Европа: Вентилятор охлаждения
	США: Стартер
R11	Муфта кондиционера
R12	Охлаждающий вентилятор
R13	Двигатель вентилятора
R14	Модуль управления двигателем
R15	Европа: Стартер
	США: разморозка заднего стекла
R16	Зажигание

Рекламные объявления

---

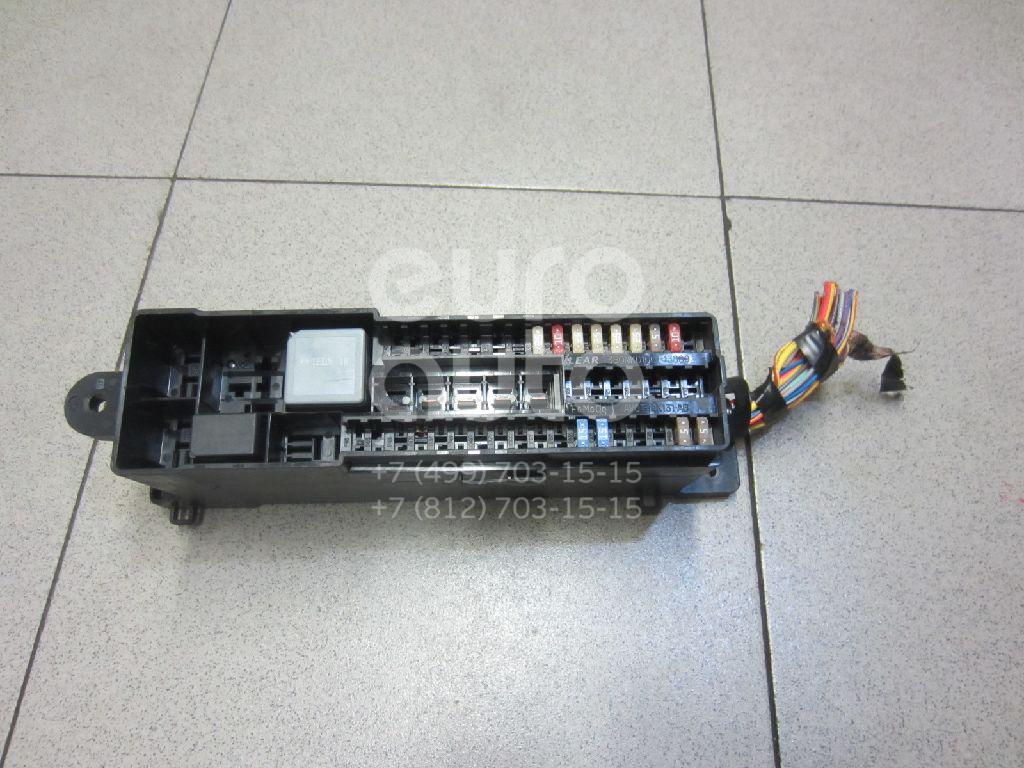

Блок предохранителей в багажном отделении

Панель предохранителей находится за крышкой в ​​левом отсеке багажного отделения.

№	А	Защищенные компоненты
1	5	2014-2017: Катушки реле
2	10	2010-2014: Модуль автомобиля без ключа
3	5	Ручки дверей автомобиля без ключа
4	25	Дверной модуль (левый передний) (электрические стеклоподъемники, центральный замок, электрическое складывающееся наружное зеркало, наружное зеркало с подогревом)
5	25	Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, электрическое складывающееся наружное зеркало, наружное зеркало с подогревом)
6	25	Дверной модуль (левый задний) (электрические стеклоподъемники)
7	25	Дверной модуль (правый задний) (электрические стеклоподъемники)
8	10	Европа: Противоугонная сигнализация
9	25	Сиденье водителя с электроприводом
10	25	Европа:
		2014-2018: Электрические стеклоподъемники
		США:
		2014-2018: Усилитель звука
11	5	США:
		2014-2018: Удаленный вход без ключа
	25	Европа: пассажирское сиденье
12	10	Европа:
		2010-2014: Модуль кондиционирования (с модулем качества напряжения)
13	5	Европа:
		2010-2014: Комбинация приборов (с модулем качества напряжения)
14	7,5	Европа:
		2010-2014: Многофункциональный дисплей, модуль GPS (с модулем качества напряжения)
15	15	Европа:
		2010-2014: Аудиосистема, панель управления аудиосистемой (с модулем качества напряжения)
16	—	—
17	—	—
18	—	—
19	—	—
20	—	—
21 год	—	—
22	—	—
23	25	США:
		2011-2013: Усилитель звука.
24	30	Европа:
		2014-2018: Обогрев заднего стекла
25	20	Европа:
		2014-2018: Дополнительные источники питания в багажном отделении
26	40	Европа:
		2010-2014: Комплектующие, модуль прицепа
27	—	—
28	40	Европа:
		2014-2018: Модуль прицепа
29	5	Монитор слепых зон, система удержания полосы движения, активная городская остановка, камера заднего вида
30	5	Модуль помощи при парковке
31 год	—	—
32	—	—
33	15	Европа:
		2014-2018: Реле стеклоочистителя заднего стекла.
34	15	Сиденье водителя с подогревом
35 год	15	Сиденье переднего пассажира с подогревом
36	—	—
37	5	2010-2013: Люк с электроприводом
38	—	—
39	—	—
40	—	—
41 год	5	Европа:
		2014-2018: Выдвижной буксирный шар
42	—	—
43	—	—
44	10	Европа:
		2014-2018: Наружные зеркала с электроприводом.
45	7,5	Европа:
		2014-2018: Наружные зеркала с подогревом
46	5	Европа:
		2010-2014: Монитор слепых зон, система удержания полосы движения, камера заднего вида (с модулем start-stop).
Реле
R1	Выключатель зажигания
R2	Европа: Обогрев заднего стекла
R3	Европа: Стеклоочиститель заднего стекла
R4	—
R5	Европа: звуковой сигнал охранной сигнализации
R6	Европа: дополнительное питание с задержкой

Блок предохранителей форд фокус 2 рестайлинг в салоне, схема 2021 года

Содержание

• 1 Блоки под капотом
  • 1.1 Монтажный блок
  • 1.2 Блок силовых предохранителей
• 2 Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг)
  • 2.1 Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)
• 3 Ford Focus Hatchback 2010 года на DRIVE2
  • 3. 1 Замена предохранителя на Ford Focus 2
• 4 Назначение монтажного блока предохранителей
  • 4.1 Блок предохранителей в салоне
  • 4.2 Под капотом
  • 4.3 Предохранители Фокус 2 дорестайл
  • 4.4 Предохранители рестайлингового Focus 2
• 5 Местонахождение предохранителя прикуривателя
• 6 Проверка предохранителей и реле Ford Focus 2
  • 6.1 Под бардачком
  • 6.2 Схема и расположение блока предохранителей на Ford Focus 2 рестайлинг
• 7 Как снять прикуриватель
  • 7.1 Ремонт своими руками
  • 7.2 Схема подключения
• 8 Замена предохранителя на Форд Фокус 2
• 9 Замена деталей
  • 9.1 Замена реле регулятора генератора
  • 9.2 Замена втягивающего реле
• 10 Расположение предохранителей на Форд Фокус 2

Блоки под капотом

Пример расположения блоков

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

Фото — схема

Обозначение предохранителей

7	40А ABS, ESP
8	30А ESP
9	30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
10	40А Мотор отопителя
11	30А Модуль качества напряжения, Система старт-стоп
12	30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30А Реле стартера
14	40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
15	25А Вентилятор системы охлаждения, Блок управления коробкой передач
16	40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
17	20А Вспомогательный отопитель
18	20А Стеклоочиститель
19	5А ABS, ESP
20	15А Звуковой сигнал
21	5А Выключатель ламп стоп-сигнала
22	15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
23	5А Катушки реле, переключатель освещения
24	20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
25	10А Зеркала с электроприводом
26	15/20/25А Блок управления коробкой передач
27	15А Муфта компрессора кондиционера
28	5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
29	20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
30	5А Блок управления двигателем
31	15А Вентилятор интеркуллера (1. 6L Duratorq TDCi)
32	10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10А Катушки зажигания
34	10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
35	5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10А Блок управления двигателем 5А Активные жалюзи радиатора
37	5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
38	15А Блок управления двигателем, блок управления коробкой передач
39	5А Блок управления фарами 15А Сиденье водителя с электроприводом
40	5А Усилитель рулевого управления
41	20А Блок кузовной электроники
42	15А Задний стеклоочиститель
43	15А Корректор света фар, адаптивное освещение
44	5А Адаптивный круиз-контроль
45	10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
46	25А Передние стеклоподъемники либо Вентилятор системы охлаждения
47	7,5А Обогрев зеркал
48	15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

Реле

R1	Вентилятор интеркулера
R2	Звуковой сигнал
R3	Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла
R4	Резерв
R5	Задний стеклоочиститель
R6	Вентилятор системы охлаждения
R7	Обогреватель ветрового стекла
R8	Вентилятор системы охлаждения
R9	Омыватели фар
R10	Вентилятор системы охлаждения, Стартер
R11	Муфта компрессора кондиционера
R12	Вентилятор системы охлаждения
R13	Мотор отопителя
R14	Блок управления двигателем
R15	Стартер, Обогрев заднего стекла
R16	Зажигание

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

Схема

Назначение

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 —
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

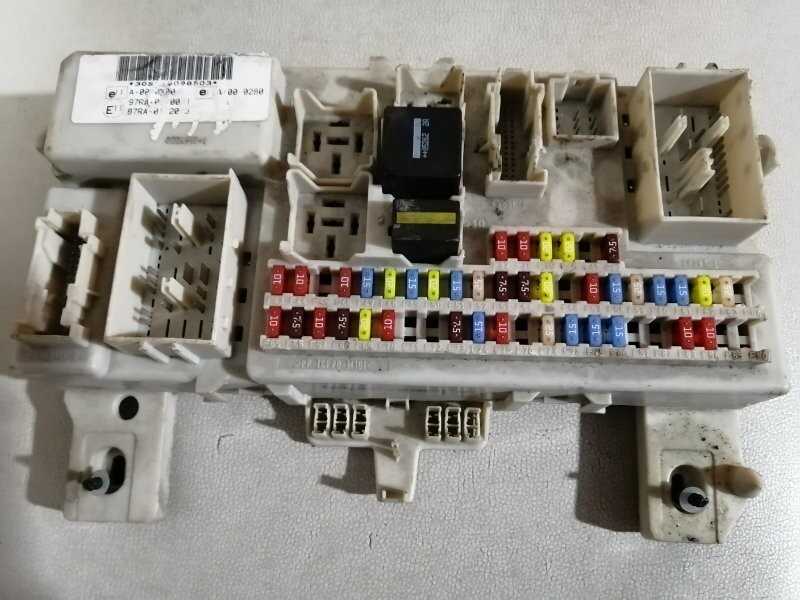

Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг)

Этот блок расположен под бод бардачком или вещевым ящиком и крепится 2-мя болтами.

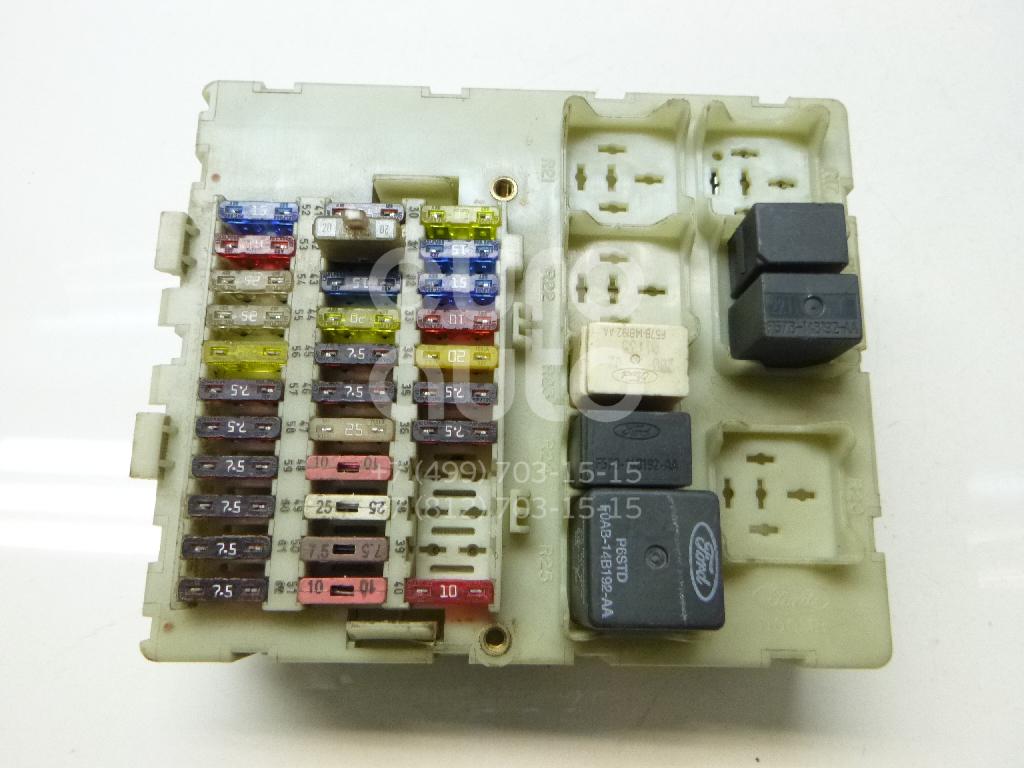

Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)

Расшифровка предохранителей в салоне Ford Focus 2 до 2007 года

№	Ампер	Распиновка
37	10	Дальний свет фар, левая сторона
38	10	Дальний свет фар, правая сторона
39	20	предохранитель прикуривателя ford focus 2, задняя электрическая розетка
40	20	Электрический привод люка
41	20	Модуль электрооборудования двери переднего пассажира
42	7,5	Электрический обогреватель зеркал  заднего вида
43	10	Электронные модули (питание от аккумулятора)
44	10	Колодка канала информационной связи
45	10	Ходовые огни — габариты
46	10	Панель приборов (питание от аккумулятора), основной блок плавких предохранителей
47	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
48	20	Фары ближнего света, наружное освещение для движения в дневное время
49	15	Выключатель освещения (питание от аккумуляторной батареи)
50	20	Очиститель ветрового стекла
51	15	Топливный насос (предохранитель бензонасоса)
52	25	Электрический обогреватель заднего стекла
53	7,5	Стояночные огни, габаритные фонари, левая сторона кузова
54	7,5	Стояночные огни, габаритные фонари, правая сторона кузова
55	20	Центральный замок, модуль электрооборудования двери водителя
56	20	Система Кеу Fгее
57	10	Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи
58	15	Модули музыкальной системы (питание от аккумуляторной батареи)
59	20	Модуль управления электрооборудованием прицепа
60	15	Ближний свет фар (правая сторона)
61	15	Ближний свет фар (левая сторона)

62	20	Электрический привод регулировки сиденья водителя
63	25	Электростеклоподъемники
64	—	—
65	10	Модуль подушек безопасности
66	7,5	Выключатель освещения (подача питания от замка зажигания)
67	10	Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя
68	7,5	Дополнительные элементы на панели приборов
69	20	Передние и задние противотуманные фары
70	10	Электронные модули (подача питания от замка зажигания)
71	10	Наружное освещение для движения в дневное время
72	—	—
73	7,5	Фонарь освещения номерного знака
74	15	стоп-сигналы
75	10	Блок управления силовым агрегатом
76	—	—
77	25	Реле системы центрального замка
78	15	Очиститель заднего стекла
79	15	Электрическая розетка в багажнике
80	10	Таймер отключения освещения салона с целью экономии аккумулятора
81	20	Модуль электрического оборудования двери (правой задней)
82	20	Модуль электрического оборудования двери (левой задней)
83	10	Модули аудиосистемы (“Высокого класса”) — магнитола
84	10	Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания
85	10	Блок электрического оборудования системы охлаждения
86	20	Электрообогрев передних сидений

Ford Focus Hatchback 2010 года на DRIVE2

Схема и расположение предохранителей на Ford Focus 2 restyling:

Первым делом открываем капот. Затем под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом выделен красной линией.

Открываем крышку предохранителей под капотом.

Переворачивая крышку предохранителей вы увидите назначения каждого из них.

Еще одна фотография крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

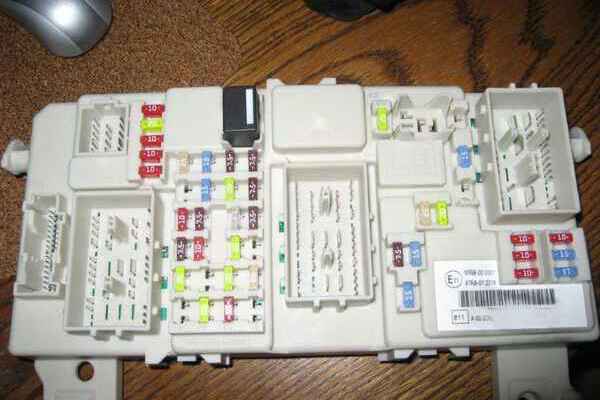

Теперь переходим в салон. Блок предохранителей располагается под бардачком.

Снимаем защитную полочку. Для этого достаточно просто потянуть её вниз.

Затем откручиваем 2 фиксатора блока предохранителей.

Схема блока предохранителей в салоне Ford Focus 2 restyling:

143 — 15 — Ближний свет фар (левая сторона)

Надеюсь вам это пригодится. Да и для меня это памятка:)

Замена предохранителя на Ford Focus 2

В данном мини уроке вы увидите(узнаете) как менять предохранитель на Ford Focus 2 и как находить какой предо…

В салоне автомобиля располагается еще один блок предохранителей. Диагностика Ford Focus 2 своими руками Михаил: Подскажите какие амортизаторы взамен оригиналу поставить на Ford Focus 2 универсал. Диагностика Ford Focus 2 – это осмотр автомобиля и выявление неисправностей. Монтажный блок в моторном отсеке Ford Focus 2. Ford Focus Hatchback Где и как найти диагностический штекер на Ford Focus 3. Топливный фильтр на Ford Focus 2 – меняем без автосервиса. Выключатель (замок) зажигания — Ford Focus 2 Замена задней ступицы Ford Focus 2 своими руками с фото и видео Его можно найти под бардачком.

Схема расположения предохранителей в салоне Ford Фокус:

• 143 — предохранитель левого ближнего света
• 142 — предохранитель правого ближнего света
• 141 — электропривод зеркала заднего вида, габариты заднего хода
• 140 — предохранитель левого дальнего света
• 139 — предохранитель правого дальнего света
• 138 — трансмиссия, акселератор, силовой агрегат
• 136 — предохранители жиклеров и насоса омывателя
• 135 — ночная подстветка
• 134 — электрика водительской двери, центральный замок
• 133 — электрика пассажирской двери, центральная система блокировки
• 132 — стоп-сигнал
• 131 — предохранитель заднего стеклоочистителя
• 130 — не задействован
• 129 — предохранитель очистителя ветрового стекла
• 128 — не задействован
• 127 — предохранитель стеклоподъемников
• 126 — система управления без ключа
• 125 — предохранитель правых габаритов
• 124 — предохранитель левых габаритов
• 123 — предохранитель обогрева зеркал
• 122 — подушка безопасности
• 121 — обогрев передних сидений
• 120 — электрика задней правой двери
• 119 — гнездо питания в багажнике
• 118 — электрика задней левой двери
• 117 — подсветка номера
• 116 — предохранитель фар и противотуманных фар
• 115 — внешнее освещение от генератора
• 114 — иммобилайзер, питание от генератора
• 113 — подфарники
• 112 — предохранитель аудио-системы
• 111 — топливный насос
• 110 — переключение освещения от генератора (в дневное время)
• 109 — дополнительное гнездо питания сзади, прикуриватель
• 108 — система навигации, аудио-система
• 107 — система бортовой диагностики, питание приборов от аккумулятора
• 106 — система управления без ключа
• 105 — предохранитель обогревателя заднего стекла
• 104 — внутреннее освещение
• 103 — внешнее освещение от аккумулятора
• 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
• 101 — привод крыши, привод водительского кресла, привод люка
• 100 — питание электронных модулей от замка зажигания

FORD блок предохранителей разобрать Focus Ford Фокус

Назначение монтажного блока предохранителей

На рисунке показано расположение блоков под указателями А и В. Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.

Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.

Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.

Блок предохранителей в салоне

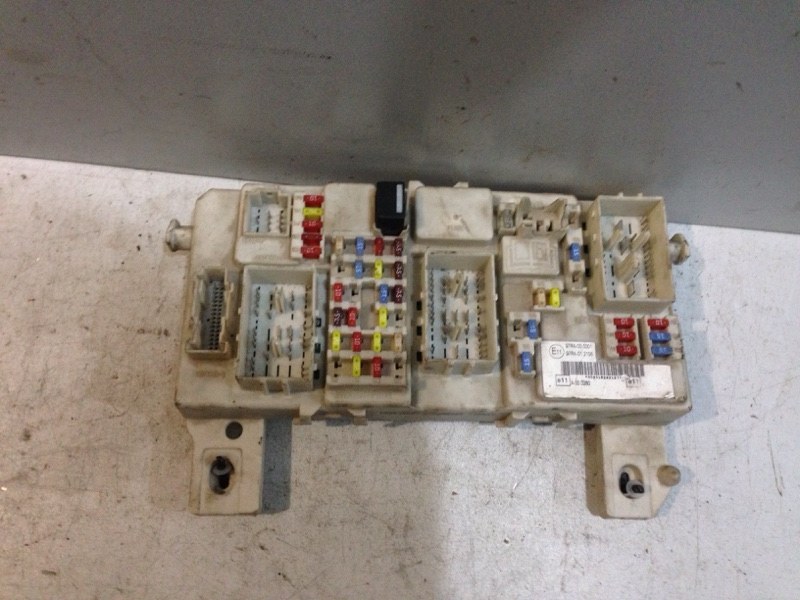

Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения. В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.

Под капотом

Закрыт специальной крышкой, предотвращающей попадание пыли и грязи в отсек. Здесь вставки отвечают преимущественно за системы силовой установки и несущей электроники. Для возможности установки дополнительного оборудования в монтажнике присутствуют запасные гнезда.

Предохранители Фокус 2 дорестайл

Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.

Предохранители рестайлингового Focus 2

Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.

Местонахождение предохранителя прикуривателя

Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

Заглушить мотор Ford Focus и выключить зажигание.
Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки

В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом

Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Проверка предохранителей и реле Ford Focus 2

Для тех, кто терзается муками сомнения по поводу целесообразности проведения самостоятельной замены поломавшихся предохранителей, стоит обозначить, что справиться с этой задачей более чем реально, причем вне зависимости от того, с какой версией Фокуса доводится иметь дело: первого поколения или второго.

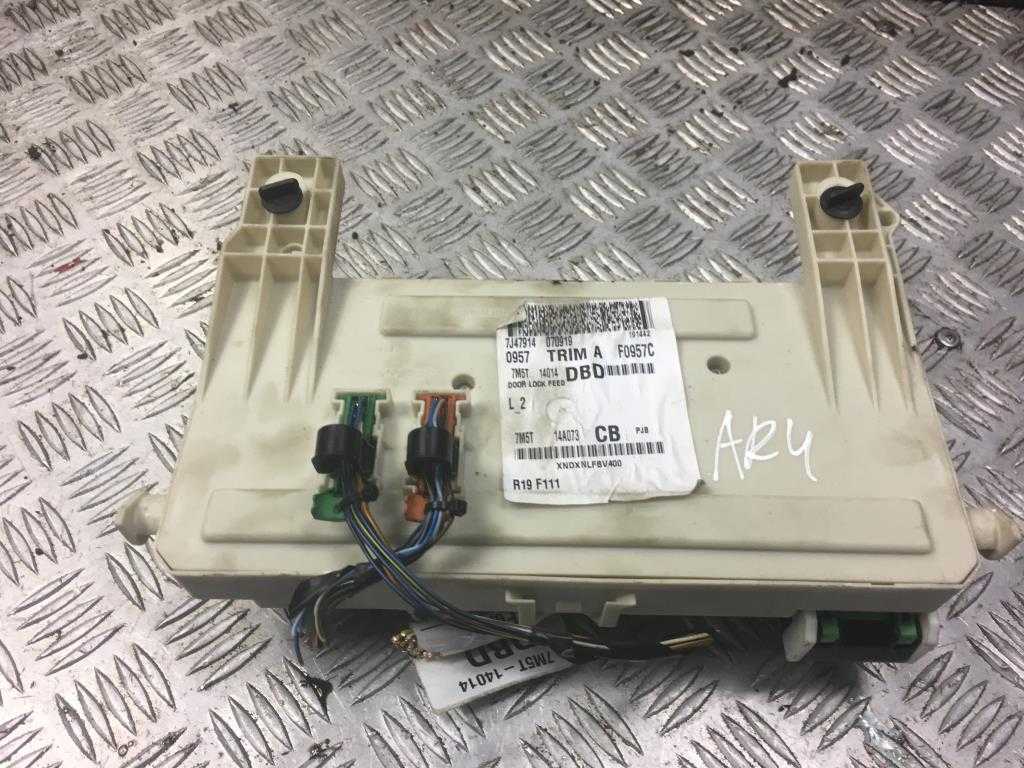

Под бардачком

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторы Блок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Схема и расположение блока предохранителей на Ford Focus 2 рестайлинг

Если напряжения нет, дело в проводке или выключателе. Если напряжение есть, снимите и разберите мотор.

Проверьте его работу и исправность механизма, валов. В них могли попасть вода, грязь или инородные предметы. Найдя причину поломки, прочистите весь механизм и соберите обратно. F F74предохранители в Ford Focus 2 — cтоп-сигналы. Если не работают стоп-сигналы ни одиндело может быть в выключателе лягушкекоторый находится в педальном блоке, а также в проводке, которая идёт от этого выключателя.

Проверьте также лампы. F F77 предохранители в Ford Focus 2, 25А — реле центрального замка, модуль правой передней двери. F F5520А — центральный замок, модуль закрытия водительской двери. Если у вас не работает центральный замок, проверьте каким образом к нему подключена сигнализация, в Предохранители в Ford Focus 2 или в модуле одной из передних дверей.

Затем под цифрой 8 вы увидите монтажный блок предохранителей. Блок предохранителей под капотом выделен красной линией.

Открываем крышку предохранителей под капотом. Переворачивая крышку предохранителей вы увидите назначения каждого из. Еще одна фотография крышки со схемой предохранителей. Электропредохранители в блоке Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

Где-то тут наши предохранители.

Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Замена деталей

Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

• Установить машину на ровную поверхность и поднять ручник до упора.
• Снять клеммы с аккумуляторной батареи.
• Влезть под машину и открутить 9 винтов защиты двигателя.
• Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

• После этого можно полностью снять устройство с машины.
• Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.

Установка новой детали выполняется в обратной последовательности.

Расположение предохранителей на Форд Фокус 2

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

Схема расположения предохранителей:

• 36 — РСМ
• 35 — предохранитель клапанов, РСМ
• 34 — предохранитель катушки зажигания, форсунок
• 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
• 32 — предохранитель датчиков кислорода
• 31 — предохранитель зарядки аккумулятора
• 30 — предохранитель коробки передач, РСМ
• 29 — предохранитель системы климат-контроля
• 28 — управление свечой
• 27 — компрессор кондиционера
• 26 — коробка передач
• 25 — предохранитель зажигания
• 24 — предохранитель вспомогательного отопителя
• 23 — предохранитель омывателя
• 22 — предохранитель усилителя руля
• 21 — предохранитель вспомогательного отопителя
• 20 — звуковая сигнализация
• 19 — предохранитель ABS
• 18 — инвертирующий усилитель мощности
• 17 — крыша
• 16 — предохранитель левого обогревателя ветрового стекла
• 15 — предохранитель вентилятора охлаждения двигателя
• 14 — предохранитель правого обогревателя ветрового стекла
• 13 — предохранитель стартера
• 12 — реле зажигания
• 11 — предохранитель стартера и приборов
• 10 — вентилятор климат-контроля
• 9 — предохранитель силового агрегата
• 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
• 7 — насос системы динамической стабилизации, антиблокировочная система
• 6 — предохранитель свечей подогрева
• 5 — предохранитель вспомогательного отопителя
• 4 — блок предохранителей
• 3 — блок предохранителей
• 2 — предохранитель усилителя руля
• 1 — предохранитель вентилятора охлаждения

В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

• 143 — предохранитель левого ближнего света
• 142 — предохранитель правого ближнего света
• 141 — электропривод зеркала заднего вида, габариты заднего хода
• 140 — предохранитель левого дальнего света
• 139 — предохранитель правого дальнего света
• 138 — трансмиссия, акселератор, силовой агрегат
• 136 — предохранители жиклеров и насоса омывателя
• 135 — ночная подстветка
• 134 — электрика водительской двери, центральный замок
• 133 — электрика пассажирской двери, центральная система блокировки
• 132 — стоп-сигнал
• 131 — предохранитель заднего стеклоочистителя
• 130 — не задействован
• 129 — предохранитель очистителя ветрового стекла
• 128 — не задействован
• 127 — предохранитель стеклоподъемников
• 126 — система управления без ключа
• 125 — предохранитель правых габаритов
• 124 — предохранитель левых габаритов
• 123 — предохранитель обогрева зеркал
• 122 — подушка безопасности
• 121 — обогрев передних сидений
• 120 — электрика задней правой двери
• 119 — гнездо питания в багажнике
• 118 — электрика задней левой двери
• 117 — подсветка номера
• 116 — предохранитель фар и противотуманных фар
• 115 — внешнее освещение от генератора
• 114 — иммобилайзер, питание от генератора
• 113 — подфарники
• 112 — предохранитель аудио-системы
• 111 — топливный насос
• 110 — переключение освещения от генератора (в дневное время)
• 109 — дополнительное гнездо питания сзади, прикуриватель
• 108 — система навигации, аудио-система
• 107 — система бортовой диагностики, питание приборов от аккумулятора
• 106 — система управления без ключа
• 105 — предохранитель обогревателя заднего стекла
• 104 — внутреннее освещение
• 103 — внешнее освещение от аккумулятора
• 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
• 101 — привод крыши, привод водительского кресла, привод люка
• 100 — питание электронных модулей от замка зажигания

Видео-инструкция по замене предохранителя на Форд Фокус 2:

Общие сведения о предохранителях и блоках предохранителей

Предохранители и блоки предохранителей уже давно обеспечивают дома необходимой защитой от повышения температуры системы и чрезмерных токов. Хотя предохранители и блоки предохранителей в значительной степени вытеснены автоматическими выключателями и блоками сервисных панелей, они все еще можно найти в некоторых старых домах, которые все еще работают и часто соответствуют нормам.

Что такое предохранители и блоки предохранителей

Предохранители

Предохранитель — это устройство, которое защищает электрические системы от потенциально опасных скачков напряжения и чрезмерных температур. В экстремальных условиях предохранитель перегорает или перегорает. В отличие от автоматического выключателя, предохранитель нельзя сбросить. Его необходимо заменить.

Блоки предохранителей

Блок предохранителей представляет собой металлический ящик, в котором находятся ввинчиваемые предохранители и плавкие предохранители. Блоки предохранителей меньше, чем электрические сервисные панели, которые сегодня можно найти в большинстве домов, и содержат от шести до 12 предохранителей. Большинство старых блоков предохранителей рассчитаны на общую мощность 60 ампер. Для сравнения, общая мощность современных электрических систем в жилых домах составляет 200 ампер.

Совет

Автоматические выключатели и сервисные панели иногда называют предохранителями и блоками предохранителей, хотя это технически неверно. У предохранителей есть элемент, который перегорает, а у автоматических выключателей есть термомагнитные выключатели, которые можно сбросить.

Как работают предохранители и что они делают

Предохранитель классифицируется Национальным электротехническим кодексом как устройство защиты от перегрузки по току (OCPD). Это ставит предохранители и автоматические выключатели в одну категорию, хотя это разные устройства.

Любой предохранитель должен содержать плавкую часть: то есть кусок, который можно расплавить. Плавкая часть называется плавким элементом и запечатана внутри корпуса стеклянного предохранителя. Плавкий элемент представляет собой тонкую полоску металла.

Когда плавкий элемент получает больше энергии, чем он рассчитан, он нагревается, плавится и разрывается. Таким образом, цепь разрывается, делая цепь мертвой и безопасной.

После перегорания плавкого предохранителя плавкий элемент необратимо выходит из строя, поэтому предохранитель нельзя использовать повторно. Его необходимо заменить новым предохранителем.

Типы предохранителей

Типичная установка блока предохранителей представляет собой блок на 60 ампер с двумя основными предохранителями в виде картриджей в блоках предохранителей и четырьмя ввинчиваемыми предохранителями.

Предохранители для бытового использования бывают двух типов: ввинчиваемые и патронные.

Ввинчивающийся предохранитель небольшой и круглый, со стеклянным корпусом, защищающим плавкий элемент (тонкая металлическая полоска), и токопроводящим металлическим основанием, которое ввинчивается в блок предохранителей, как электрическая лампочка.

Цилиндрический патронный предохранитель, который помещается в металлический блок предохранителей, выдерживает большие нагрузки, например, для сушилок или духовок.

Совет

Ищите блок предохранителей в шкафах, коридорах, прихожих, подвальных помещениях, подвалах, подсобных помещениях или прачечных. Коробки предохранителей в более заметных местах могут быть покрыты деревянной панелью или изображением, чтобы скрыть внешний вид крышки коробки или двери.

Как перегорают предохранители

По своей конструкции предохранители являются самым слабым звеном в электрической системе дома. Все остальные провода и компоненты электрической системы более надежны, чем плавкие предохранители.

Когда присутствует достаточный ток или температура, которые могут угрожать остальной части системы, вместо этого первым повреждается плавкий элемент предохранителя.

Почему перегорают предохранители

Перегорает предохранитель перегрузки

Замкнутая цепь – это та, которая работает правильно. Перегорание предохранителя размыкает цепь. Электрические перегрузки могут в 6 раз превышать нормальный уровень тока и обычно размыкают цепь.

Перегрузки обычно возникают, когда к одной цепи подключено слишком много устройств. Например, одновременное включение микроволновой печи, фена и света может привести к перегоранию предохранителя.

Перегорел предохранитель короткого замыкания

Короткие замыкания происходят, когда электрическая цепь имеет путь с меньшим сопротивлением. Электричество свободно распространяется по медным проводам и проводникам. Но когда развивается путь, облегчающий движение электричества, электричество естественным образом следует по этому пути.

Короткие замыкания могут быть в тысячи раз больше нормального рабочего тока. Они могут расплавить металл, повредить изоляцию проводов, вызвать искрение и даже испарить проводники.

Гвозди или винты, протыкающие электрические кабели, попадание воды в электрическую коробку или ослабление проводов — все это может привести к короткому замыканию.

Перегорел предохранитель замыкания на землю

Замыкания на землю возникают в результате прикосновения находящегося под напряжением горячего провода к чему-либо заземленному: к металлической электрической коробке, металлической трубе, розетке, оголенному проводу заземления или даже к вашей руке. Замыкания на землю неизменно вызывают перегорание предохранителей.

Как узнать, перегорел ли предохранитель

Вы можете проверить, исправен ли предохранитель или перегорел ли он визуально или проверив его с помощью тестирующего устройства, такого как омметр или тестер непрерывности.

Визуальное тестирование

Стеклянное окно ввинчиваемых предохранителей иногда может быть мутным, коричневым или черным в результате плавления металлического элемента предохранителя. Или, если стекло прозрачное, вы можете увидеть оторванный плавкий элемент внутри.

С испытательным устройством

Тестер непрерывности и омметры являются недорогими электронными устройствами, которые измеряют электрическое сопротивление. Чтобы проверить ввинчиваемый предохранитель с помощью тестера, прикоснитесь одним щупом к концу предохранителя, а другим щупом к стороне с резьбой предохранителя.

Чтобы проверить патронный предохранитель, поднесите щупы к противоположным концам предохранителя. Если тестер показывает ток, то питание проходит через предохранитель.

Как заменить предохранитель

В вашем блоке предохранителей будет два комплекта предохранителей. Внизу будут 15-амперные и 20-амперные ввинчиваемые предохранители со стеклянными поверхностями, которые открыты и видны. Эти предохранители будут обслуживать цепи ответвления освещения и розетки. Вверху будут основные предохранители на 30 или 40 ампер для печей, прачечных или печей. Картриджные предохранители спрятаны в блоках предохранителей, которые можно вытащить с помощью ручек.

Инструменты и расходные материалы, которые вам понадобятся

• Фонарик
• Сменный ввинчиваемый предохранитель
• Сменный патрон предохранителя
• Омметр или тестер непрерывности

Лучшие наборы инструментов для дома, которые помогут справиться с любыми ремонтными работами

1. Открытая дверь

   Откройте дверцу блока предохранителей. Убедитесь, что вы стоите на сухом полу и что вы носите обувь на резиновой подошве.


2. Найти перегоревший предохранитель

   С фонариком посмотрите на ввинчиваемые предохранители на стекле. Если вы найдете сгоревший или затуманенный, это, скорее всего, перегоревший предохранитель.


3. Вывинтить предохранитель

   Выкрутите перегоревший предохранитель, повернув его против часовой стрелки. Как и при откручивании лампочки, не прикасайтесь к металлической резьбовой части, чтобы избежать удара током.


4. Добавить новый предохранитель

   Вверните сменный предохранитель на место, повернув его по часовой стрелке. Опять же, избегайте металлических нитей на предохранителе.


5. Найдите блоки предохранителей

   Чтобы заменить главный предохранитель, сначала найдите блоки предохранителей. Для большинства блоков предохранителей на 60 ампер предусмотрено два блока предохранителей, каждый с металлическими ручками.


6. Удаление блоков предохранителей

   Возьмитесь за металлическую ручку или пластиковую Т-образную ручку блока предохранителей. Плотно вытащите блок предохранителей. Положите его на стол вверх дном, чтобы открыть предохранители на задней панели.


7. Удаление и проверка предохранителей

   Выньте патроны предохранителей из блоков предохранителей. Поскольку перегоревшие патронные предохранители не видны визуально, проверьте их с помощью омметра или тестера непрерывности.


8. Заменить предохранитель в блоке предохранителей

   Поместите новый картриджный предохранитель в блок предохранителей, установив его так же, как аккумулятор: два концевых контакта касаются металлических проводников на блоке предохранителей.


9. Заменить блоки предохранителей

   Вставьте блоки предохранителей на место в блоке предохранителей. Проверьте мощность, включив свет или другое устройство в цепи.


Соответствуют ли коду предохранители и блоки предохранителей?

Национальный электротехнический кодекс (2020 г.) предусматривает использование предохранителей и блоков предохранителей в качестве устройств защиты от перегрузки по току. Проконсультируйтесь с вашим муниципальным кодексом и разрешительным органом, чтобы узнать, разрешены ли в вашем районе эти системы, и если да, то при каких условиях.

Независимо от того, разрешает ли ваш код предохранители и блоки предохранителей, рекомендуется переключиться на обычную электрическую сервисную панель с автоматическими выключателями.

Автоматические выключатели являются стандартными, поэтому все электрики имеют опыт работы с ними. Автоматические выключатели предлагают функции безопасности, такие как GFCI и технология уменьшения дугового замыкания, которых нет в предохранителях и блоках предохранителей.

Предохранители и блоки предохранителей по своей сути не являются небезопасными. Но контекст может сделать их небезопасными. Во-первых, блоки предохранителей часто прикрепляются к старым системам проводки с ручкой и трубкой — открытая проводка, которую обычно следует заменять. Блоки предохранителей на 60 ампер не могут справиться с повышенным потреблением энергии в большинстве современных домов.

Еще одна проблема с предохранителями заключается в том, что в некоторых старых блоках предохранителей отсутствуют функции отбраковки. Можно по ошибке ввернуть 30-амперный предохранитель в отверстие, предназначенное для 15-амперной цепи. Это может привести к перегрузке цепи и привести к пожару. Некоторые более поздние типы блоков предохранителей имеют функцию отбраковки, которая требует, чтобы резьба предохранителя и блока предохранителей совпадала.

Когда следует обратиться к специалисту

Попросите квалифицированного, лицензированного электрика выполнить работу по замене блока предохранителей на 200 ампер с автоматическими выключателями. Для работы с предохранителями и блоками предохранителей, кроме замены предохранителей, рекомендуется вызвать электрика. Простые системы на основе предохранителей незнакомы большинству самодельщиков — если вы не уверены в своей способности заменить предохранитель самостоятельно, рассмотрите возможность вызова электрика для выполнения этой задачи.

Как подключить видеорегистратор | Руководство по установке

перейти к содержанию

Включение видеорегистратора в режиме парковки

Жесткое подключение видеорегистратора к блоку предохранителей

Подключение видеорегистратора к блоку предохранителей автомобиля является одним из наиболее камеры с функцией записи в режиме парковки).

Для наших видеорегистраторов доступны монтажные комплекты, которые с годами стали широко популярны как среди новичков, так и среди опытных водителей. Они обеспечивают питание видеорегистратора, предотвращают разрядку аккумулятора и позволяют видеорегистратору запечатлеть все важные моменты, будь то в дороге или на стоянке.

«Как подключить видеорегистратор?» — вопрос, который нам задают постоянно. Если вам задавался тот же вопрос, продолжайте читать, чтобы изучить шаги, а также советы и рекомендации по подключению видеорегистратора.

Посетите нашу галерею установок , чтобы увидеть автомобили, в которые мы устанавливали.

@blackboxmycar вы спрашивали, мы отвечаем. Вот как работает проводка предохранителей при установке жесткого провода видеорегистратора. Примечание: всегда проверяйте этикетки комплекта проводки, чтобы узнать, какой из них является вашей константой и ACC. в некоторых случаях их можно было переключать Шаг 1:
Соберите все необходимое

Клещи

Торцевой ключ

Шаг 2:
Найдите блок предохранителей

Далее вам нужно будет найти, где находится блок предохранителей. Вот почему вам понадобится руководство пользователя (или, если у вас нет руководства, вы сможете найти информацию в Интернете). Обратите внимание, что вам может потребоваться снять некоторые панели вашего автомобиля, или поднять выступ, или что-то еще, чтобы добраться до него, потому что он сделан скрытым.

Если в вашем автомобиле несколько блоков предохранителей, вам, как правило, следует выбрать блок , ближайший к месту установки камеры.

Шаг 3:
Определите, какой слот для предохранителей использовать

Не все слоты для предохранителей одинаковы. Некоторые элементы управления, такие как подушки безопасности, программы контроля устойчивости, звуковой сигнал и т. Д., И это те, с которыми вы не хотите связываться. Другие, которые управляют радио или люком на крыше, обычно являются более безопасной альтернативой.

1. При выключенном двигателе и вынутом ключе из замка зажигания используйте тестер цепей, чтобы найти постоянный предохранитель . Если предохранитель загорается на вашем тестере цепи, у вас есть постоянный предохранитель.
2. Далее вам нужно найти предохранитель с выключателем зажигания . Переключенный предохранитель будет считаться холодным, когда двигатель выключен. Вставьте ключ обратно в замок зажигания и поверните его в положение «Вкл.», и если тестер цепи загорится, вы нашли предохранитель, выключаемый зажиганием.

* Прежде чем продолжить, выключите двигатель и вытащите ключ из замка зажигания.

Мы всегда рекомендуем выбирать слоты для предохранителей с номиналом от 10 до 30 А , чтобы обеспечить достаточную мощность для видеорегистратора. Всегда обращайтесь к руководству по эксплуатации автомобиля, чтобы избежать гнезд для предохранителей, которые могут относиться к определенным функциям безопасности в вашем автомобиле.

Шаг 4:
Подсоедините провода

Ознакомьтесь с нашим руководством по установке предохранителей

Убедитесь, что заземляющий провод подключен к неокрашенной металлической секции. Избегайте пластика , в том числе металлических болтов, прикрепленных к пластику, так как это может вызвать проблемы. Лучшее место для заземления — найти заводское заземление . В любом случае, убедитесь, что вы хорошо затянули винт – слабое заземление вызовет проблемы с питанием, такие как случайный перезапуск видеорегистратора.

После того, как вы определились со слотами для предохранителей, пришло время подключить провода.

Красный обычно подключается к постоянному предохранителю , желтый к предохранителю ACC/выключателя зажигания , а С-образный является проводом заземления . Не волнуйтесь, ваша проводка будет иметь этикетки, поэтому обязательно прочитайте их, прежде чем продолжить.

Мы рекомендуем использовать комплект Add-a-Fuse для более профессиональной и простой установки. Комплект дополнительных предохранителей также делает ваши предохранители более надежными и долговечными.

В качестве альтернативы вы можете просто обмотать провода вокруг ножки предохранителя – обмотайте его несколько раз, чтобы соединение было плотным и надежным. Затем завершите это, вставив фьюзер обратно в гнездо для предохранителя, из которого он вышел.

Возьмите С-образный провод (или кольцеобразный) и просуньте его под болт или винт в своем автомобиле.

Шаг 5:
Проверка видеорегистратора

После подключения всех проводов подключите комплект к видеорегистратору и заведите автомобиль. Если видеорегистратор включается, значит, вы все сделали правильно.

Если это работает, вы можете продолжить и привести в порядок кабели — вы не хотите, чтобы какие-либо кабели свисали с видеорегистратора или вокруг блока предохранителей. Лучший способ — спрятать свободные кабели в свободной зоне блока предохранителей и вдоль передней стойки вашего автомобиля. Стяжки и изоленты — ваши друзья, поскольку они помогают удерживать вещи плотно и не мешать.

Мы рекомендуем вам не ждать, пока вы не уберете всю проводку, чтобы подключить и протестировать камеру, поскольку, как правило, легче устранять неполадки, когда провода легко доступны.

Руководство по поиску и устранению неисправностей

Часто задаваемые вопросы

Если вы подключаете видеорегистратор впервые, вы можете столкнуться с рядом распространенных ошибок, когда ваш комплект для подключения не работает должным образом. Если у вас возникли проблемы, не перечисленные ниже, наши штатные специалисты по продуктам помогут вам. Свяжитесь с нами сегодня, и мы свяжемся с вами в течение 24 часов.

• Перепутанная ориентация проводов включения аксессуаров и зажигания: При переключении проводов видеорегистратор будет вести себя ненормально, что в некоторых случаях даже приведет к разрядке аккумулятора. Пожалуйста, дважды проверьте ориентацию проводов с вашим конкретным комплектом проводов и не отклоняйтесь от других направляющих.
• Плохое заземление: При использовании неправильного заземления камера не получает питание. Рыхлый или слабый грунт может привести к повторному запуску автомобиля при наезде на неровность.
• Неправильно установлен дополнительный предохранитель: Если не установить предохранитель в верхний слот дополнительного предохранителя, он не будет подавать питание на комплект проводки.
• Перегоревший предохранитель: Если предохранитель на дополнительном предохранителе перегорел, питание на комплект не подается. Также могут быть встроенные стеклянные предохранители на сигаретном кабеле или комплекте проводов, которые также могут перегореть. В этом случае свяжитесь с нами для замены.
• Ослабленный провод в Add-A-Fuse – В некоторых комплектах проводки провод намного тоньше, чем гнездо на дополнительном предохранителе. Из-за этого они могут болтаться в предохранителе, что приводит к непостоянству тока. Убедитесь, что обжим плотный, а провод крепко закреплен.

Часто задаваемые вопросы

На протяжении многих лет наши специалисты по продуктам помогали нашим клиентам устанавливать видеорегистраторы на множество транспортных средств, начиная от хэтчбеков, внедорожников, пикапов и даже электромобилей/гибридов. Мы создали блоги, посвященные каждому из этих типов транспортных средств, чтобы помочь вам в установке.

Истории клиентов

Истории успеха наших клиентов вызывают улыбки у всей нашей команды экспертов по продуктам! Нам нравится, когда наши клиенты говорят нам, что их установка прошла успешно. А еще лучше, если когда будут снимать видео, нам тоже расскажут! Если у вас есть история успеха и вы хотите разместить ее на нашем веб-сайте, свяжитесь с нами!

• История Стива: Установка двухканального видеорегистратора для его Toyota 4Runner
• Как предотвратить разрядку аккумулятора BMW F30 328i 2013 года

Посмотреть нашу галерею установок

Какие еще варианты у вас есть?

Если вы хотите избежать жесткой проводки, вы можете использовать внешний аккумулятор или подключить его к USB-порту или порту прикуривателя в автомобиле. Недостатком внешней батареи является то, что вам нужно будет ее заряжать, и есть вероятность, что ваша поездка на работу не будет достаточно долгой, чтобы полностью зарядить батарею.

Другой вариант — использовать розетку прикуривателя. Пока нет аккумулятора для зарядки, вы не получите режим парковки, и вы также будете занимать розетку прикуривателя в своем автомобиле. USB-порт активирует режим парковки, но если вам нужен порт для чего-то другого (например, для телематического устройства или страхового ключа), вам придется каждый раз отключать и снова подключать его.

Ознакомьтесь с нашими руководствами по электронному обучению

Руководство покупателя

Новичок в видеорегистраторах? Ознакомьтесь с нашим руководством для покупателей видеорегистраторов.

Узнать больше

Аксессуары

Получите больше от своего видеорегистратора! Найдите аксессуар.

Узнать больше

Лучшие видеорегистраторы

Принимайте правильные решения о покупке с помощью подходящего видеорегистратора.

Узнать больше

Руководства по установке

Мы покажем вам, как самостоятельно установить видеорегистратор и аксессуары.

Узнать больше

Есть еще вопросы?

Не беспокойтесь, наши штатные эксперты всегда готовы помочь. Мы потратили годы на подбор полезного контента и видеоруководств, помогая клиентам с видеорегистраторами, но мы понимаем, что всегда можем добиться большего. Свяжитесь с нами, используя форму ниже, и мы свяжемся с вами, как только сможем. Нам нравится то, что мы делаем, потому что мы здесь, чтобы помочь вам принять наиболее обоснованное решение о покупке.

Стоимость замены автомобильных предохранителей Ford Focus

Стоимость замены автомобильных предохранителей Ford Focus

ЗАПРОСИТЬ ЦЕНУ

Ориентировочная цена рядом со мной

Место службы

Рейтинг клиентов

(1 677)

включены бесплатно с этой услугой

онлайн-бронирование

Механик приходит к вам

12-месячная / 12K-миля

бесплатно. Сертифицированный мобильный механик может приехать к вам домой или в офис 7 дней в неделю с 7:00 до 21:00.

Посмотреть наличие

Рейтинги клиентов

(1,677)

---

Замена автомобильных предохранителей

Сколько стоит замена автомобильного предохранителя?

В среднем стоимость замены автомобильного предохранителя Ford Focus составляет 99 долларов, из них 4 доллара за запчасти и 95 долларов за работу. Цены могут варьироваться в зависимости от вашего местоположения.

Что такое Предохранитель?

Предохранители, находящиеся в блоке предохранителей, представляют собой резисторные устройства с низким сопротивлением, которые защищают электрические цепи автомобиля от чрезмерного тока. Предохранители перегорают, если ток в цепи превышает допустимый, защищая цепь от сильного тока. Предохранителей может быть несколько в разных местах. Предохранители следует всегда заменять указанными предохранителями. На всех предохранителях указано значение «AMP». В блоке предохранителей будет указано правильное значение требуемого предохранителя.

Предохранители-MATROX-1

Имейте в виду:

Если предохранитель перегорает, заменяется, а затем снова перегорает, это указывает на проблему в электрической системе. Что-то вызывает перегрузку. Обязательно осмотрите машину.

Как это делается:

• Проверить предохранители с помощью контрольной лампы.
• Удалите и замените неисправный предохранитель.
• Осмотрите блок предохранителей на предмет коррозии или оплавления держателей.

Наша рекомендация:

Каждый раз, когда электрический компонент вашего автомобиля выходит из строя, вы должны запланировать его осмотр. Невозможно регулярно обслуживать предохранители, но это простой и доступный ремонт, когда вы замечаете, что один из них перегорел.

Какие общие симптомы указывают на необходимость замены предохранителя?

• Один или несколько электрических компонентов не работают (фары, радио и т. д.)

Насколько важна эта услуга?

Предохранители — это резисторы, передающие питание на электрические компоненты автомобиля. Предохранители получают большое количество тока и уменьшают это количество тока, прежде чем оно будет отправлено на каждую электрическую часть, чтобы электрические компоненты не были повреждены чрезмерной мощностью. Когда предохранитель перегорает, через него не будет проходить электричество, и некоторые части вашего автомобиля перестанут работать. Перегоревший предохранитель вряд ли нанесет какой-либо ущерб вашему автомобилю, но электрические компоненты, зависящие от этого предохранителя, не возобновят работу, пока предохранитель не будет заменен.

Быстрое и простое обслуживание у вас дома или в офисе

Гарантия на 12 месяцев и пробег 12 000 миль

---

---

Последние статьи и вопросы

5 основных моментов, которые необходимо знать о сдаче автомобиля в аренду

Если пришло время для обновления или ваш старый автомобиль просто не соответствует потребностям вашей семьи, вы можете рассмотреть возможность обмена вашего автомобиля на новый. Прежде чем вы прыгнете и отдадите ключи, вот…

5 основных фактов, которые нужно знать о системе размораживания в вашем автомобиле

Когда Когда вы едете в холодное время года, одной из самых важных систем вашего автомобиля является антиобледенитель. Когда вы включаете антиобледенитель, он очищает окна, что может помочь увеличить вашу. ..

Законы о парковке на Гавайях: понимание основ

На Гавайях может быть трудно найти место для парковки. Некоторые люди считают, что они не обязаны подчиняться закону и что им не нужно быть вежливыми с другими, когда им нужно найти…

Автомобиль перегревается, несмотря на наличие охлаждающей жидкости в двигателе

Наиболее распространенная причина – не включается вентилятор охлаждения или затруднен поток воздуха через радиатор. Вы должны сначала проверить это, а затем посмотреть, течет ли охлаждающая жидкость через радиатор…

2002 Ford Explorer, как отключить заводскую сигнализацию?

Сигнализация является составной частью компьютерной системы и внутренних замков и защелок вместе с фарами. Вы не можете отключить будильник навсегда.

Щелчок при торможении или остановке автомобиля

Здравствуйте! В большинстве случаев, когда вы слышите повторяющийся щелкающий звук при торможении, он, скорее всего, исходит из одного из трех источников.
