Компьютерные Коды неисправности OBD-II (ОБД-2)

Коды неисправности АКПП OBD-II

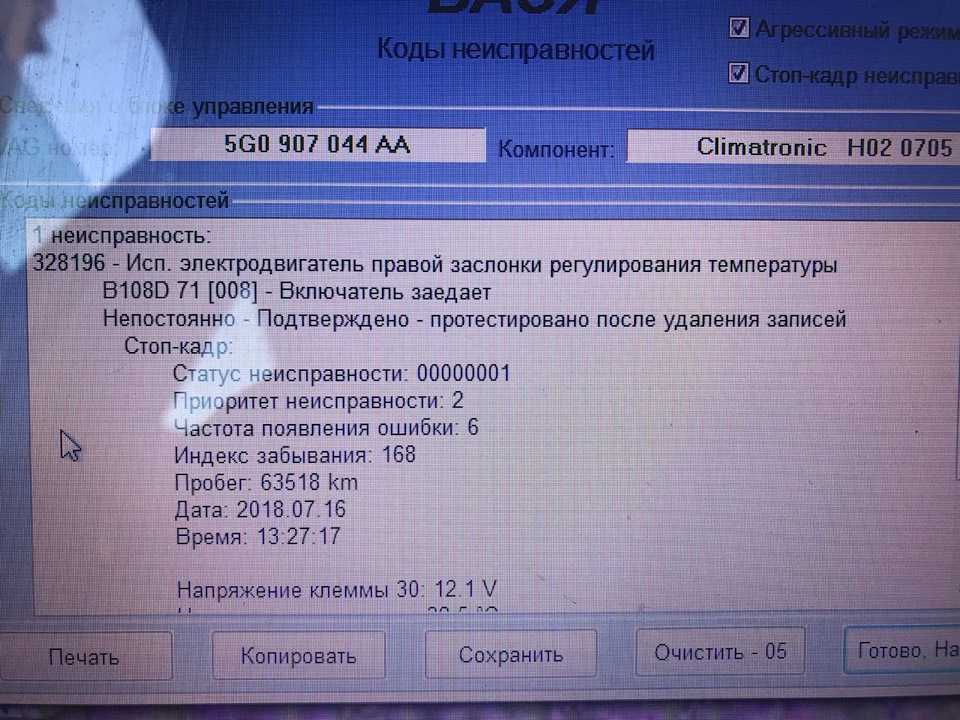

Коды неисправности — это предварительная компьютерная диагностика для мастеров, указывающая электроцепи, в которых компьютер зафиксировал нестандартные показания.

Эти коды служат лишь для того, чтобы определить участки АКПП, с которых нужно начинать инструментальную диагностику!! Ни один опытный мастер не будет назначать лечение или менять детали\соленоиды исходя только из снятых кодов OBD-II

О «правильной» диагностике, которую обычно делают мастера, написано здесь.

– Коды для АКПП VAG.

Некоторые онлайн-сервисы расшифровки кодов для конкретного производителя авто:

на английскомна русском

Общие для всех авто коды OBD-II ( более подробные — на сервисах выше)

P0700Неисправность системы контроля трансмиссии
P0701Система контроля трансмиссии вне допустимого диапазона
P0702Электрическая система контроля трансмиссии
P0703Неисправность в цепи датчика B уменьшения крутящего момента при торможении
P0704Неисправность в цепи датчика сцепления
P0705Неисправность в цепи датчика трансмиссии (PRNDL)
P0706Неправильный показатель / не отрегулирован датчик трансмиссии
P0707Низкий показатель датчика трансмиссии
P0708Высокий показатель датчика трансмиссии
P0709Неисправность датчика трансмиссии
P0710Неисправность в цепи датчика температуры трансмиссионной жидкости
P0711
Неправильный показатель / не отрегулирован датчик температуры трансмиссионной жидкости
P0712Низкий показатель датчика температуры трансмиссионной жидкости
P0713Высокий показатель датчика температуры трансмиссионной жидкости
P0714Неисправность датчика температуры трансмиссионной жидкости
P0715Неисправность в цепи датчика оборотов турбины
P0716Неправильный показатель / не отрегулирован датчик оборотов турбины
P0717Нет сигнала от датчика оборотов турбины
P0718Неисправность датчика оборотов турбины
P0719Низкий показатель цепи датчика B уменьшения крутящего момента при торможении
P0720Неисправность в цепи датчика частоты вращения вала
P0721Неправильный показатель / не отрегулирован датчик частоты вращения вала
P0722Нет сигнала от датчика частоты вращения вала
P0723Неисправность датчика частоты вращения вала
P0724Высокий показатель цепи датчика B уменьшения крутящего момента при торможении
P0725Неисправность в цепи датчика оборотов двигателя
P0726Неправильный показатель / не отрегулирован датчик оборотов двигателя
P0727Нет сигнала от датчика оборотов двигателя
P0728Неисправность датчика оборотов двигателя
P0730Неправильно отрегулирована коробка передач
P0731Неправильно отрегулирована 1 передача
P0732Неправильно отрегулирована 2 передача
P0733Неправильно отрегулирована 3 передача
P0734Неправильно отрегулирована 4 передача
P0735Неправильно отрегулирована 5 передача
P0736Неправильно отрегулирована задняя передача
P0740Неисправность в цепи муфты сцепления
P0741Неправильно отрегулирована муфта сцепления
P0742Повреждена муфта сцепления
P0743Повреждение электрической цепи муфты сцепления
P0744Неисправность в цепи муфты сцепления
P0745Неисправность в цепи соленоида давления
P0746Неправильно отрегулирован соленоид давления
P0747Поврежден соленоид давления
P0748Повреждение электрической цепи соленоида давления
P0749Неисправность соленоида давления
P0750Неисправность переключателя А соленоида
P0751Неправильно отрегулирован переключатель А соленоида
P0752
Повреждение переключателя А соленоида
P0753Повреждение электрической цепи переключателя А соленоида
P0754Неисправность переключателя А соленоида
P0755Неисправность переключателя B соленоида
P0756Неправильно отрегулирован переключатель B соленоида
P0757Повреждение переключателя B соленоида
P0758Повреждение электрической цепи переключателя B соленоида
P0759Неисправность переключателя B соленоида
P0760Неисправность переключателя C соленоида
P0761Неправильно отрегулирован переключатель C соленоида
P0762Повреждение переключателя C соленоида
P0763Повреждение электрической цепи переключателя C соленоида
P0764Неисправность переключателя C соленоида
P0765Неисправность переключателя D соленоида
P0766Неправильно отрегулирован переключатель D соленоида
P0767Повреждение переключателя D соленоида
P0768Повреждение электрической цепи переключателя D соленоида
P0769Неисправность переключателя D соленоида
P0770Неисправность переключателя E соленоида
P0771Неправильно отрегулирован переключатель E соленоида
P0772Повреждение переключателя E соленоида
P0773Повреждение электрической цепи переключателя E соленоида
P0774Неисправность переключателя E соленоида
P0780Неисправность переключателя
P0781Неисправность 1-2 переключателей
P0782Неисправность 2-3 переключателей
P0783Неисправность 3-4 переключателей
P0784Неисправность 4-5 переключателей
P0785Неисправность соленоида
P0786Неправильный показатель / не отрегулирован соленоид
P0787Низкий показатель датчика соленоида
P0788Высокий показатель датчика соленоида
P0789Неисправность соленоида
P0790Неисправность в цепи переключателя в режим normal
P0801Неисправность в цепи контроля системы Reverse Inhibit
P0803Неисправность в цепи соленоида переключателя 1-4
P0804Неисправность в цепи контрольной лампы переключателя 1-4
P1701Reverse engagement error
P1703Brake On/Off (BOO) switch out of Self – Test range
P1705Transmission Range (TR) Sensor out of Self – Test range
P1709Park or Neutral Position (PNP) switch is not indicating neutral during KOEO Self – Test
P1711Transmission Fluid Temperature (TFT) sensor out of Self – Test range
P1728Transmission slip fault
P17294×4 Low switch error
P1740Torque Control unit
P1741Torque Converter Clutch (TCC) control error
P1742Torque Converter Clutch (TCC) solenoid failed on (turns on MIL)
P1743Torque Converter Clutch (TCC) solenoid failed on (turns on TCIL)
P1744Torque Converter Clutch (TCC) system mechanically stuck in off position
P1746Electronic Pressure Control (EPC) solenoid open circuit (low input)
P1747Electronic Pressure Control (EPC) solenoid short circuit (high input)
P1749Electronic Pressure Control (EPC) solenoid failed low
P1751Shift Solenoid # 1 (SS1) performance
P1754Coast Clutch Solenoid (CCS) circuit malfunction
P1756Shift Solenoid # 2 (SS2) performance
P1761Shift Solenoid # 3 (SS3) performance
P1780Transmission Control switch (TCS) circuit out of Self – Test range
P17814×4 Low switch out of Self – Test range
P1783Transmission over temperature condition
P17883-2 Timing / Coast Clutch Solenoid (3-2 / CCS) circuit open
P17893-2 Timing / Coast Clutch Solenoid (3-2 / CCS) circuit shorted

ATPshop. ru — запчасти для ремонта АКПП всех легковых автомобилей

Мы работаем на рынке запчастей АКПП с 2006 года

Контакты

Телефоны:

+79858646580, +7(495)9793330, +7(985)1070888

Адрес:

Москва, ул. Смирновская, 25 корп.10 (БЦ “Смирновский)
Самовывоз заказов:  Пн-Чт с 10:00 до 18:00, Пт – до 17:00 (обязательно резервирование деталей).

ICQ:

load time: 0,0910 s, source: cache

arrow_upward

Самодиагностика скрепкой ОПЕЛЬ СИНТРА – automatz — LiveJournal

Коды неисправностей почти все основные можно подчерпнуть в книге -Ремонт и эксплуатация Опель Фронтера . Под торпедой снизу есть разъём двухрядный . В верхнем ряду слева на право отсчитать гнездо номер 6 . Воткнуть в него провод и соединить с массой кузова . Далее включить зажигание но не заводить . На щитке приборов будет мигать / CHECK \ В начале мигнёт один раз – потом два раза . Т.Е. получается цифра 12 . Всего повторяет по три раза / 12…12…12 / . Потом к примеру если у вас не работает датяик коленвала он после трехразового повтора цифры 12 будет мигать три раза – потом один раз т.е. выдаст ошибку 31 ./ 31…31…31…/ Всем УДАЧИ .

Коды неисправностей почерпанные из Опель Фронтера с двигателем как у Синтры X22XE – они почти все подходят по основным параметрам неисправностей

расшифровка кодов
http://www.ardio.ru/dtclib.php
http://www.autoelectric.ru/diagnostic/codes/gm-ecm.htm
================================================
Под рулевым колесом над педалями  верхний ряд от водительской двери замыкаем скрепкой 5 и 6 контакт при выключенном зажигании.
Включаем зажигание и считываем двухзначные(?) коды.
Сначало три раза идет 12 , что означает исправность электронного блока управления, далее каждый код три раза.

одна вспышка, что соответствует цифре “1”,  десять вспышек соответствует цифре «0»

Между кодами пауза длиннее, чем между цифрами в кодах. Каждый код лампа мигает по три раза. На этой системе коды – ???значные!!!! Коды неисправностей выдаются в порядке возрастания. Считаем, записываем полученные коды и сравниваем с таблицей.

Если лампа после замыкания контактов не мигает – значит ошибок в накопителе нет(???)

=========================================================================================================

ИНИЦИАЛИЗАЦИЯ САМОДИАГНОСТИКИ СИСТЕМЫ ВПРЫСКА ТОПЛИВА


GENERAL MOTORS ECM И ИДЕНТИФИКАЦИЯ ЕЕ КОДОВ НЕИСПРАВНОСТЕЙ.

На панели приборов автомобилей, оборудованных данной системой впрыска топлива, установлена лампа индикации неисправностей “CHECK ENGINE” . Она загорается при наличии каких-либо ошибок в работе системы впрыска и указывает на необходимость проведения диагностики и устранения неисправности. В памяти эл.блока управления запоминается двухразрядный код ошибки ( 12-99 ), который индицируется этой лампой при инициализации режима вывода кодов самодиагностики.

Стирание кодов ошибок в памяти EСМ происходит при отключении питания. Если Вам нужно их стереть, необходимо при выключенном зажигании отключить плюсовую клемму аккумулятора на 10-15 сек. Соответственно самодиагностику нужно проводить не менее чем через 10-20 мин. эксплуатации автомобиля (лучше на разных нагрузках), после последнего отключения аккумулятора.

ВНИМАНИЕ При отключении аккумулятора могут быть потеряны предустановки критичных дополнительных устройств (магнитола, сигнализация и т.д.). В этом случае можно просто отключить предохранитель эл.блока, если к данной цепи не подключены критичные устройства. В противном случае можно снять разъем с самого эл.блока. Кроме того, в ЕСМ будут потеряны коды коррекции и до их восстановления (до 30 мин. эксплуатации) стоит воздержаться от динамичной езды и резких ускорений.

Диагностический разъем
AЗаземление
BИнициализация диагностики
FT. C.C. (может не быть)
HСкорость обмена данных
MПоследовательный код

Для инициализации режима выдачи кодов диагностики необходимо при выключенном зажигании замкнуть между собой контакты ” А ” и ” В ” диагностического разъема или контакт ” В ” на корпус автомобиля и включить зажигание не запуская двигатель . Код неисправности высвечивается лампой ” CHECK ENGINE ” в последовательном виде – сначала старший разряд, затем (после паузы) младший.

Например:

вспышка , пауза , вспышка , вспышка будут соответствовать коду ” 12 ” – работоспособность самодиагностики.

При инициализации данного режима, индикатор cначала три раза подряд выдаст код ” 12 ” и далее трижды каждый код неисправности. Если в начале теста не выводится код ” 12 “, значит неисправность в самом эл.блоке управления.

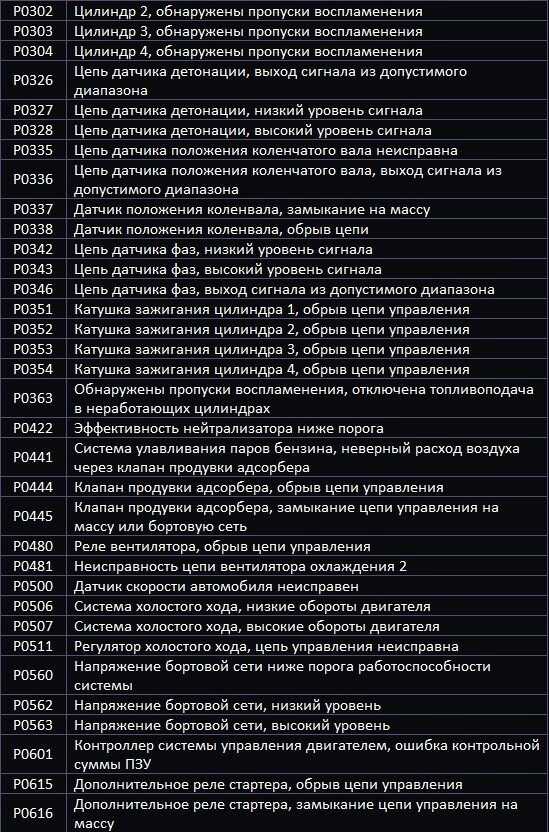

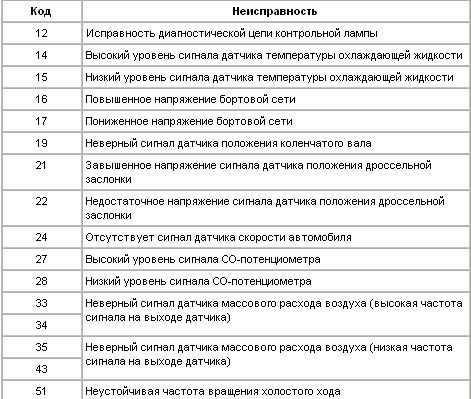

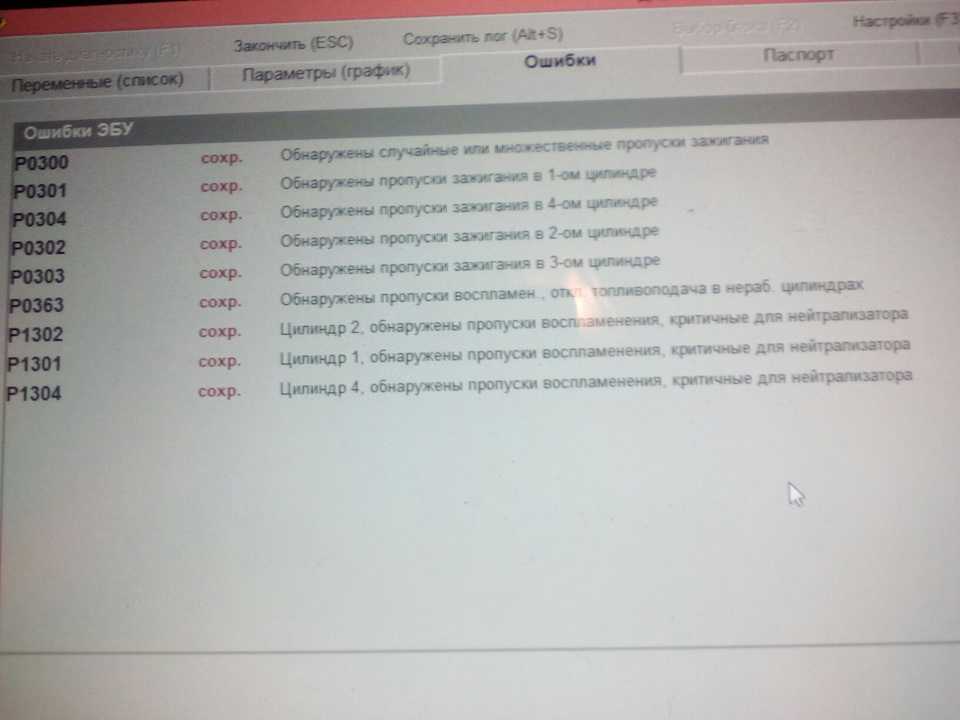

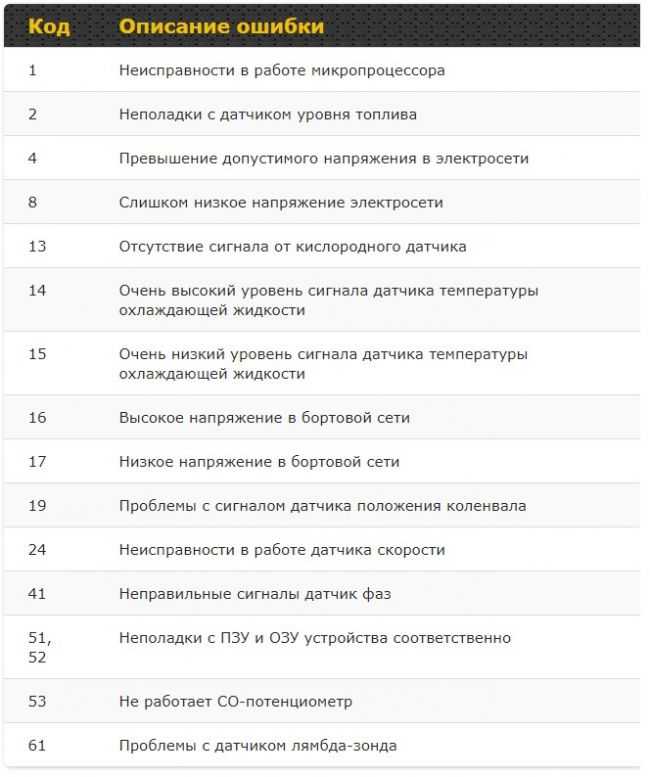

Таблица кодов ошибок ECM
“General Motors”
13Отсутствует сигнал лямбда-зонда (О2)
14Низкий уровень сигнала термодатчика охл. жидкости
15Высокий уровень сигнала термодатчика охл. жидкости
21Высокий уровень сигнала датчика положения дроссельной заслонки
22Низкий уровень сигнала датчика положения дроссельной заслонки
23Высокий уровень сигнала термодатчика всасываемого воздуха
24Отсутствие сигнала скорости автомобиля
25Низкий уровень сигнала термодатчика всасываемого воздуха
33Высокий уровень сигнала датчика разрежения во впускном трубопроводе
34Низкий уровень сигнала датчика разрежения во впускном трубопроводе
35Ошибка сигнала частоты вращения коленчатого вала на режиме холостого хода
44Обедненный состав топливной смеси (по сигналу О2)
45Обогащенный состав топливной смеси (по сигналу О2)
51Ошибка запоминающего устройства
53Завышенное напряжение питания системы
54Ошибка октан-корректора
55Ошибка электронного блока управления
т. к. система управления впрыском постоянно совершенствуется, в таблице могут отсутствовать некоторые коды неисправностей.

P.S. Следует отметить, что прочитанные коды ошибок не всегда однозначно указывают на неисправность какого-либо датчика или элемента системы впрыска. При диагностике следует сопоставлять данные ECM, конструктивную реакцию датчиков и конкретное поведение двигателя на холостом ходу и под нагрузкой.

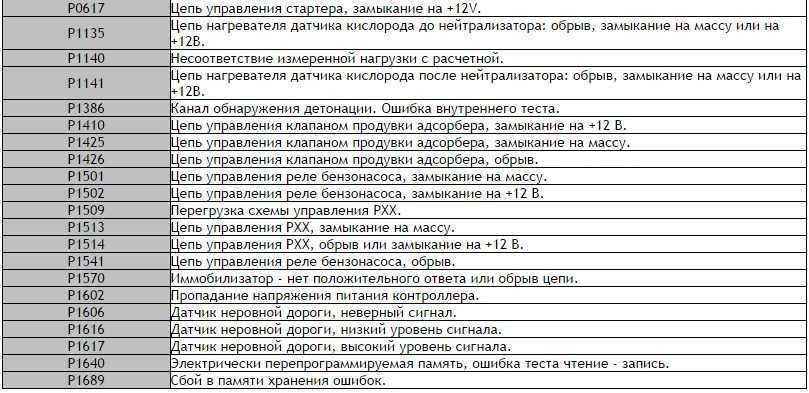

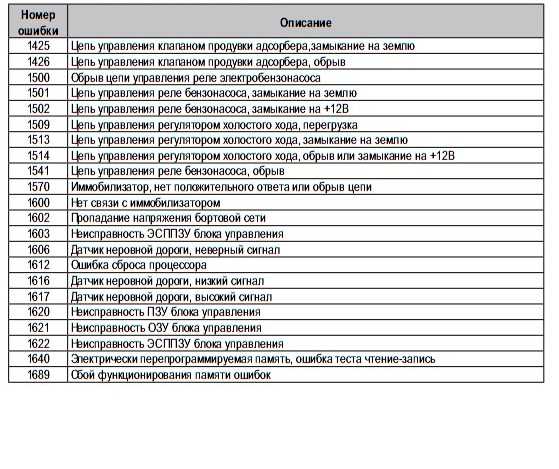

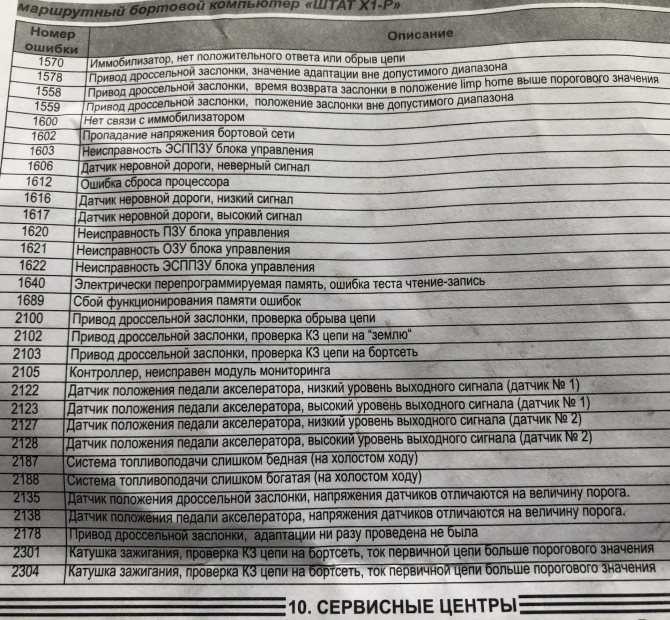

ошибки Р1610 и Р1697 – Accent

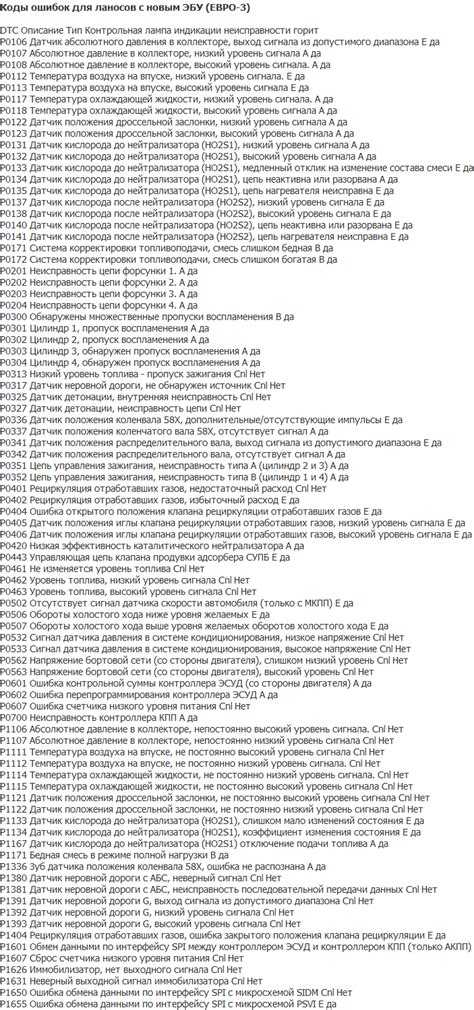

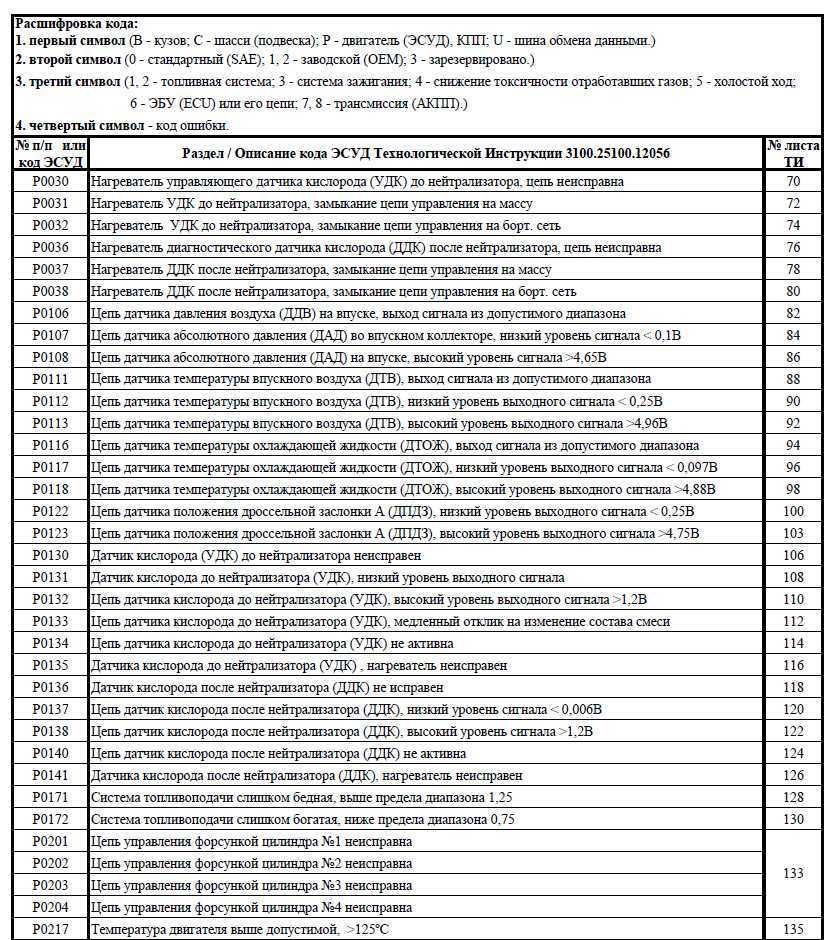

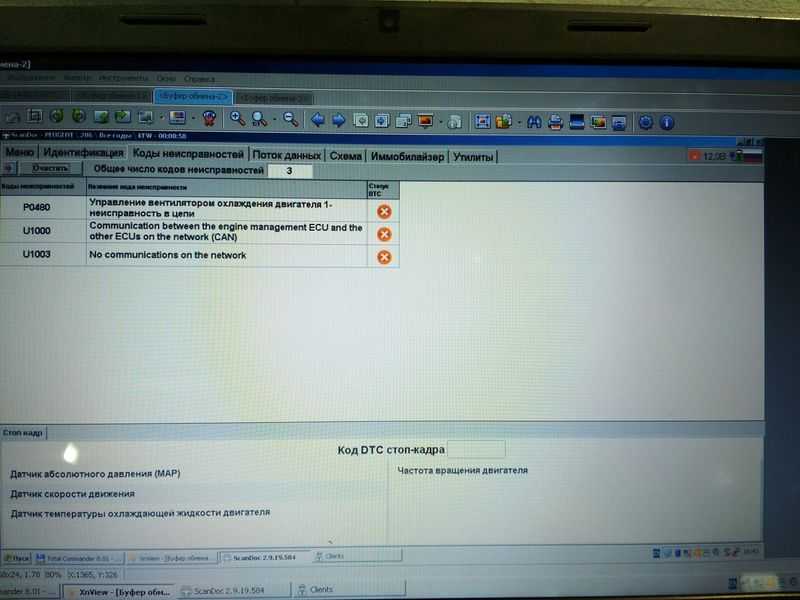

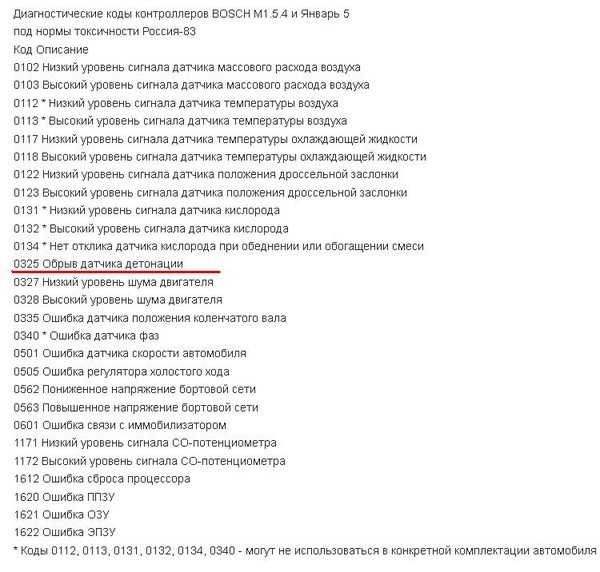

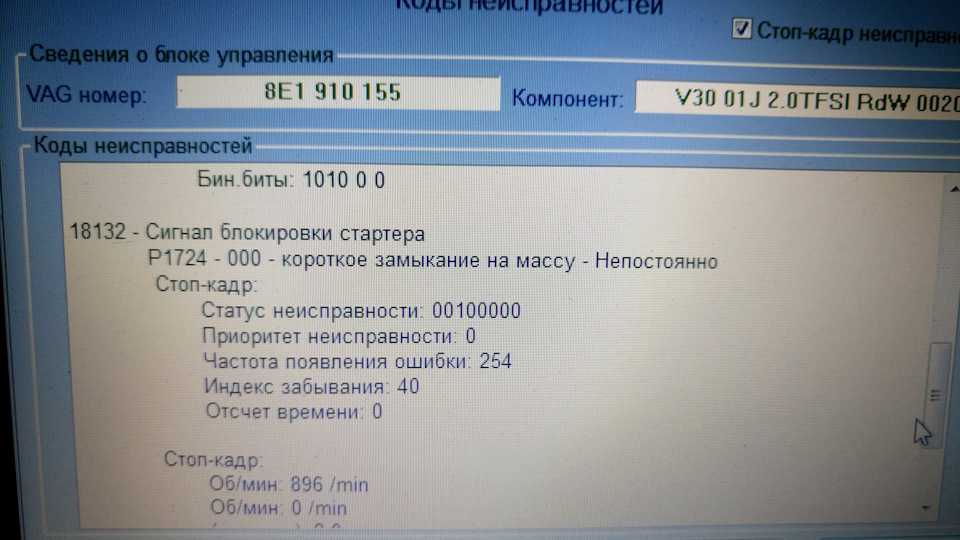

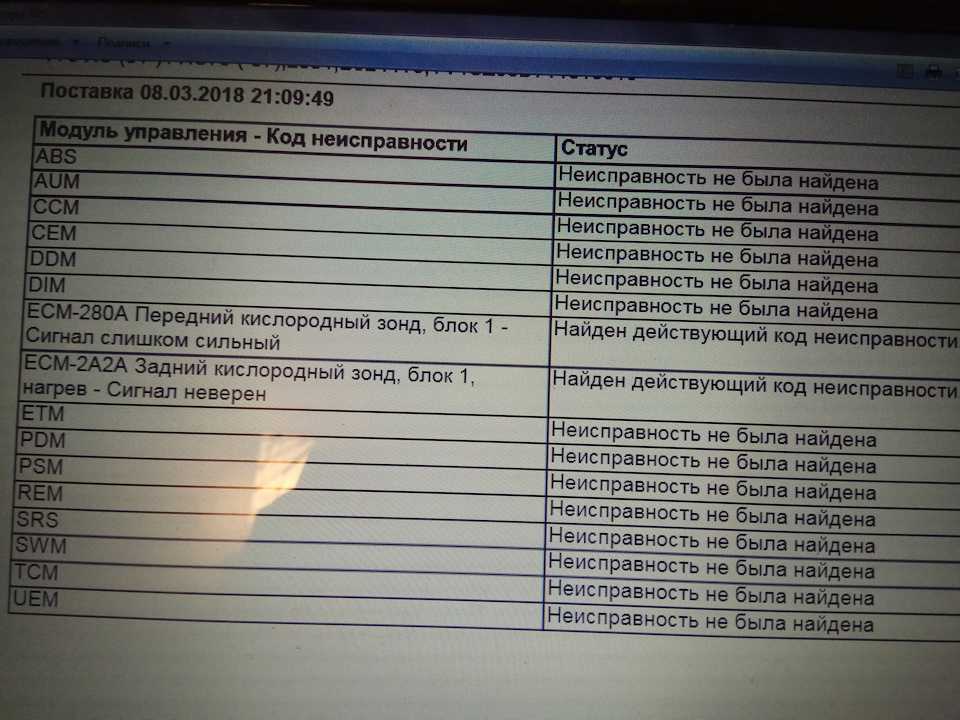

Коды ошибок OBD-II

Код состоит из 1-й буквы, что означает:

P – код работы ДВС ( двигателя ) и/или АКПП ( автоматической коробки переключения передач)

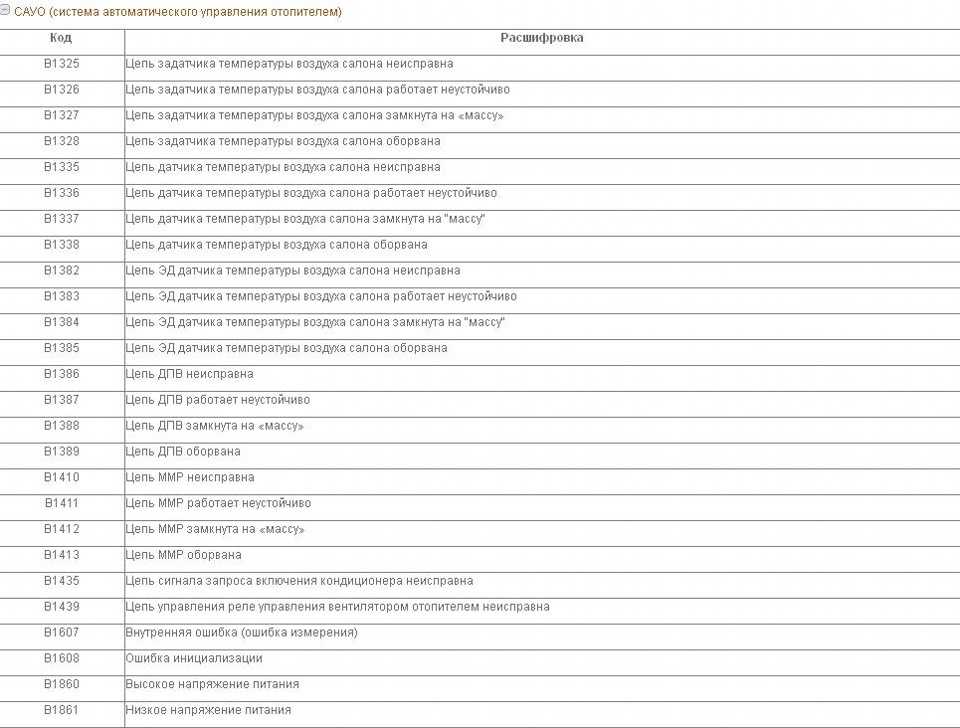

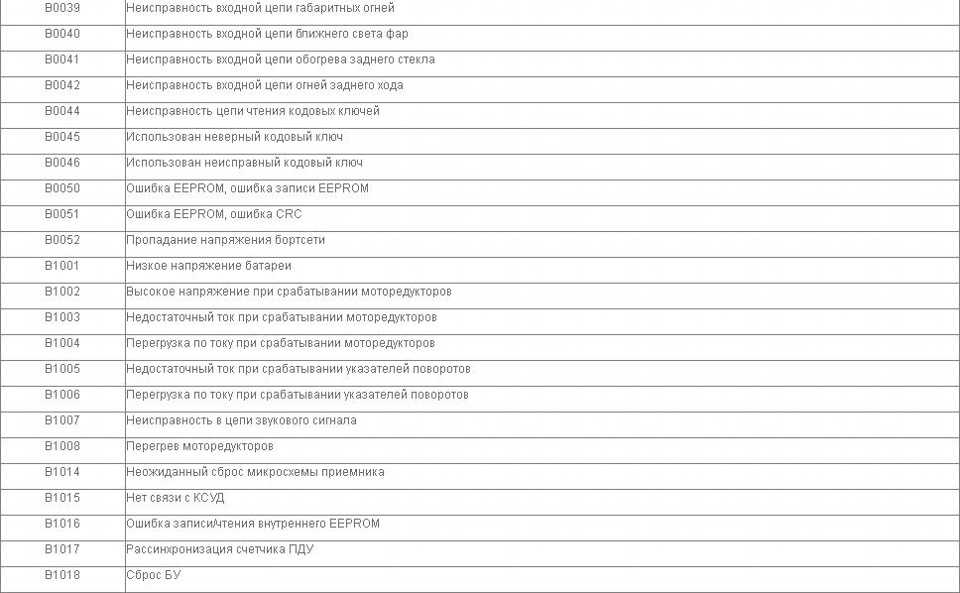

B – код работы того, что находится в кузове автомобиля: электрических стекло подъёмников, подушек безопасности, центрального замка и т.д.

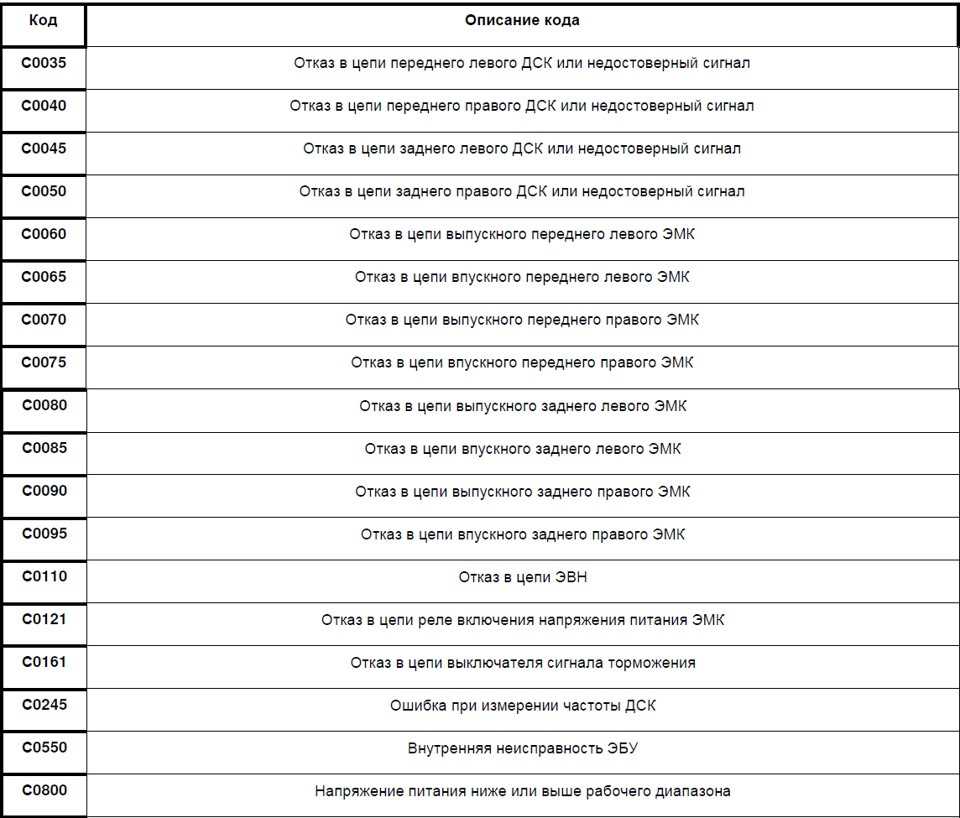

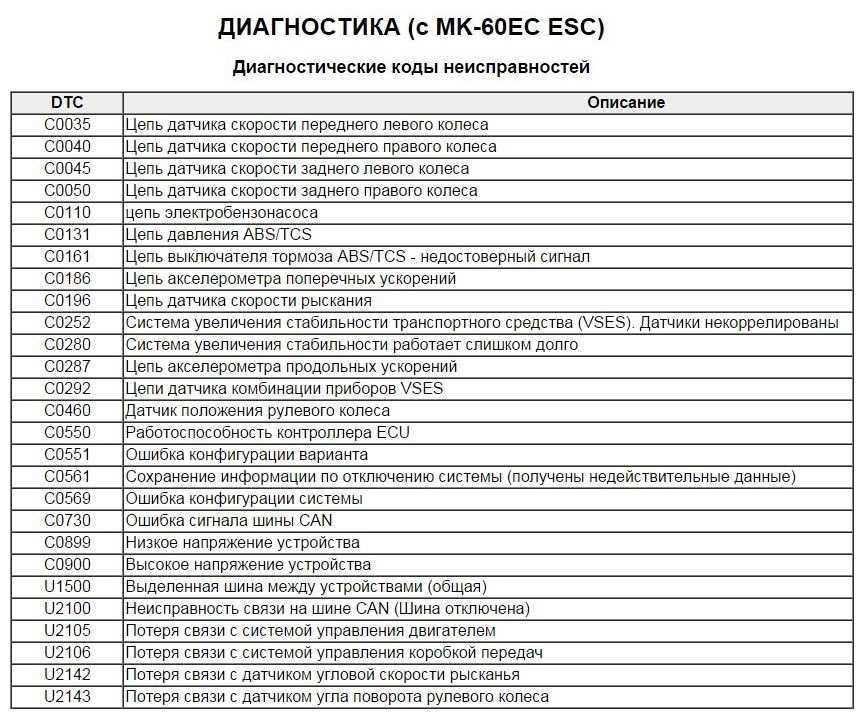

C – код работы ходовой части (шасси)
U – код связи между электронными блоками управления

и 4-х цифр, 1-я – это:

0 – общий код для OBD-II
1 и 2 – код производителя
3 – резерв

2-я значит:

1 и 2 – топливная система или подача воздуха
3 – система зажигания
4 – вспомогательный контроль
5 – холостой ход
6 – ECU или его цепи
7 и 8 – трансмиссия

3, 4-я – это порядковый номер ошибки.

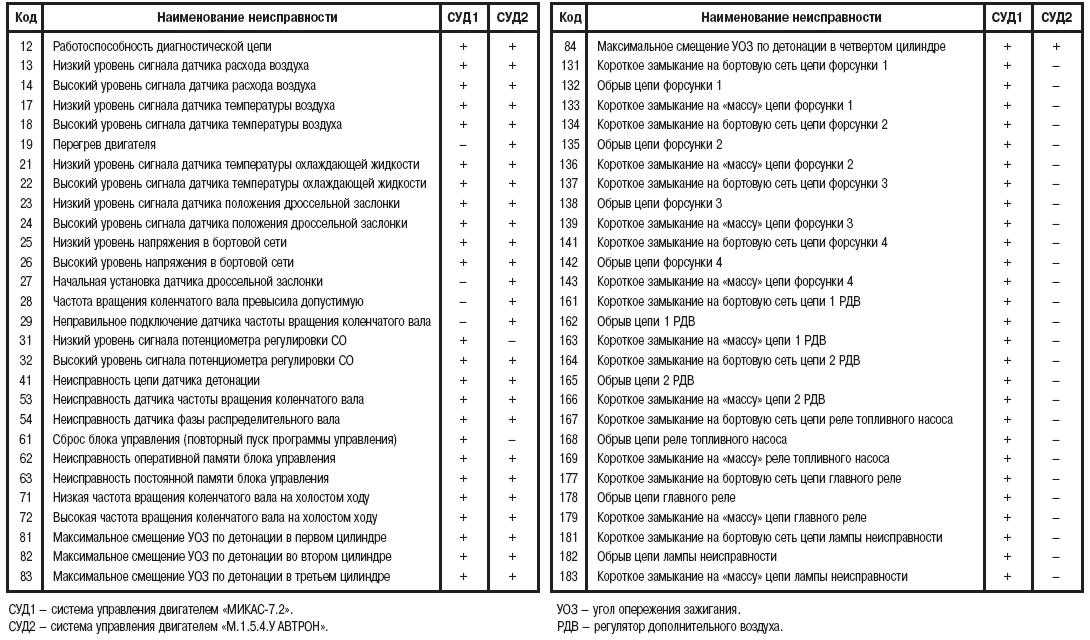

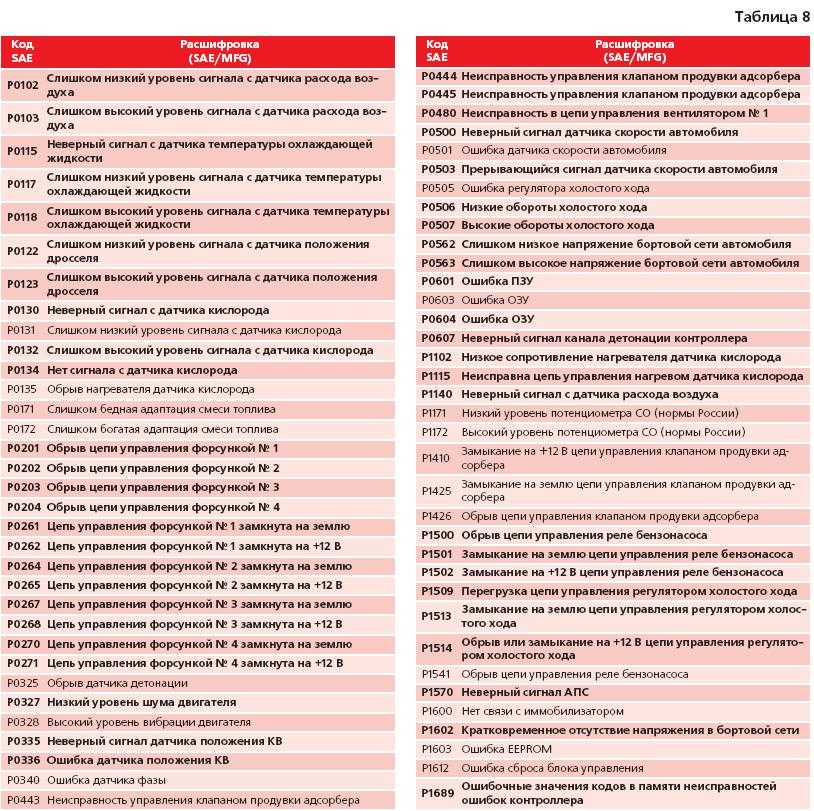

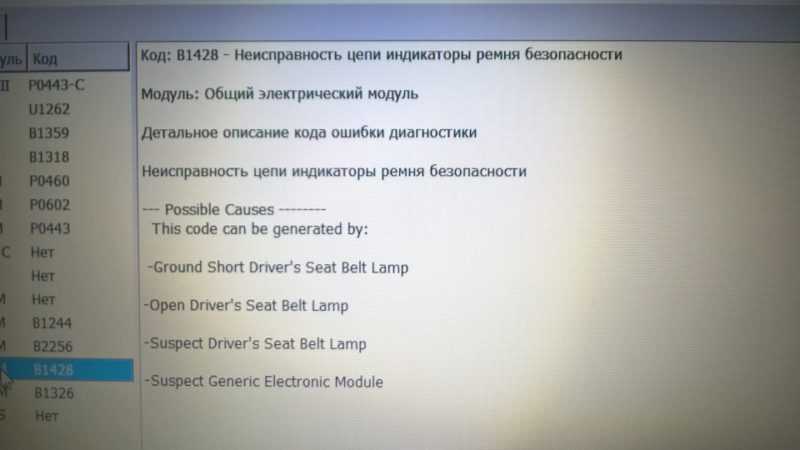

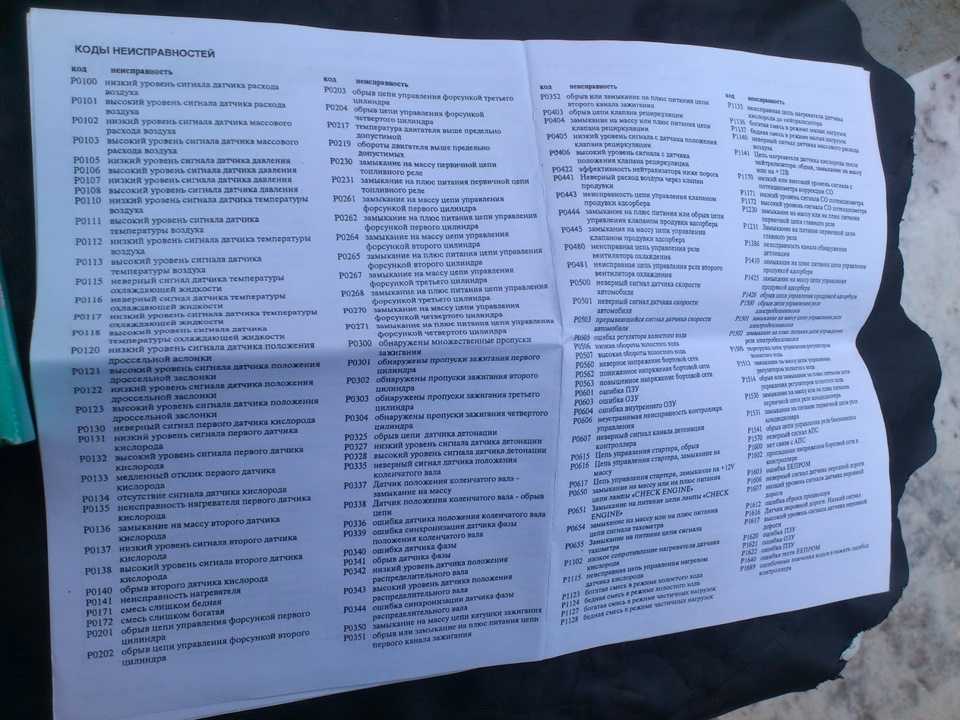

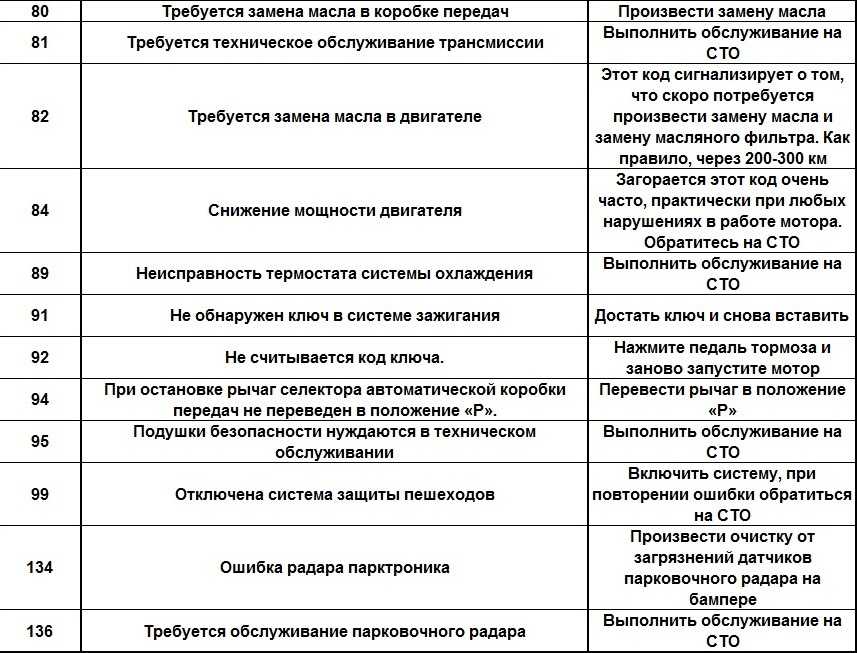

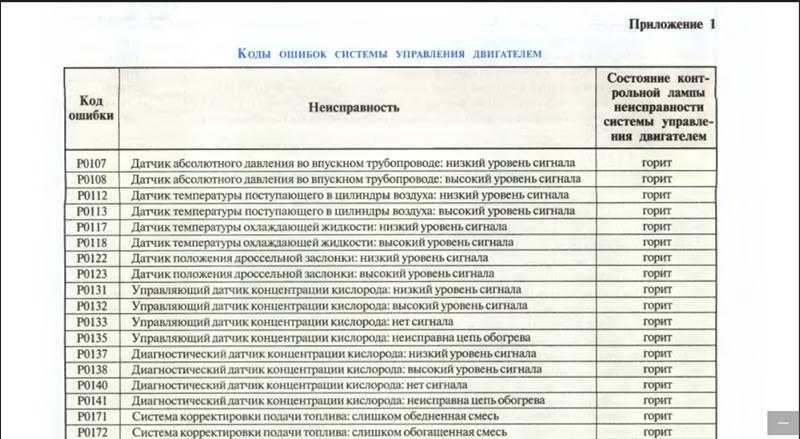

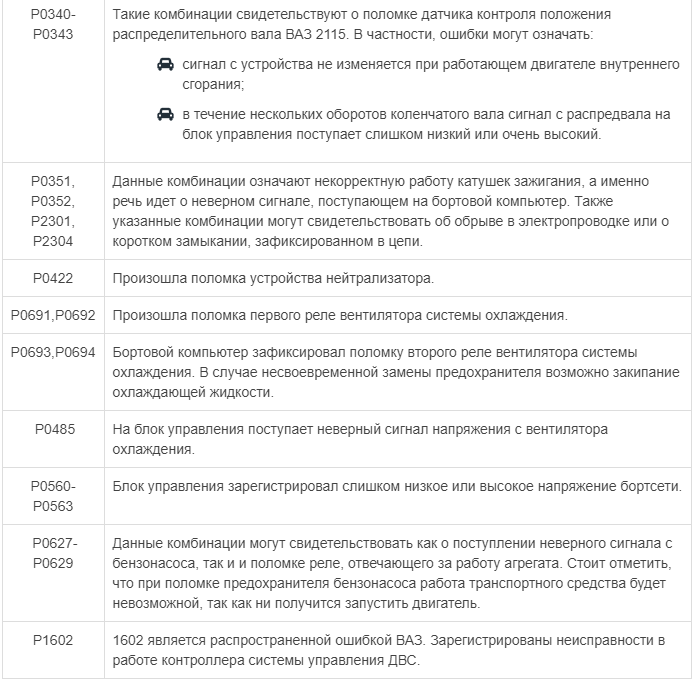

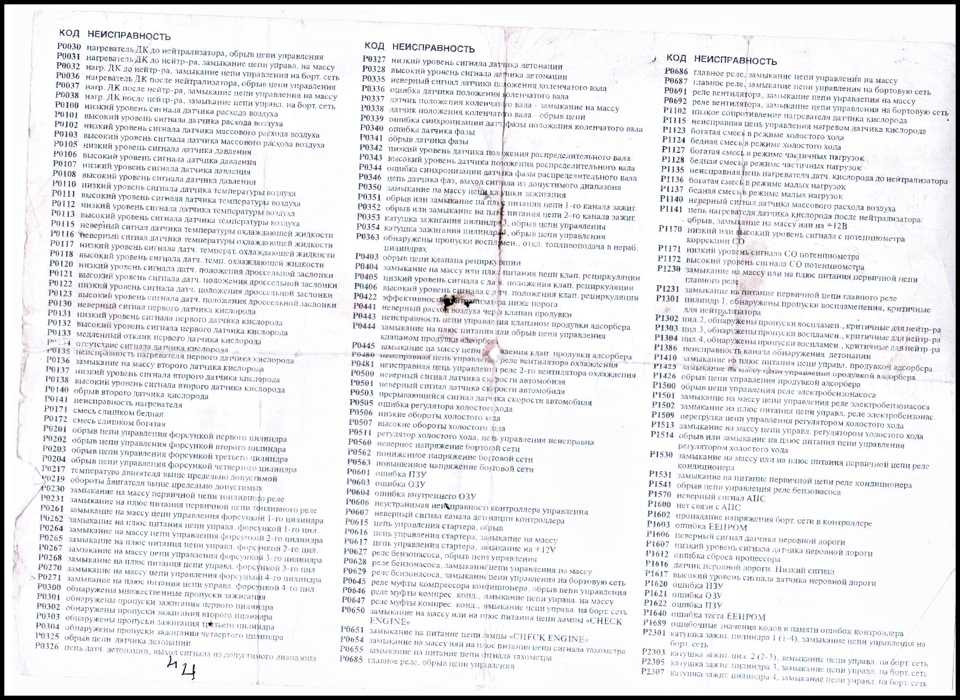

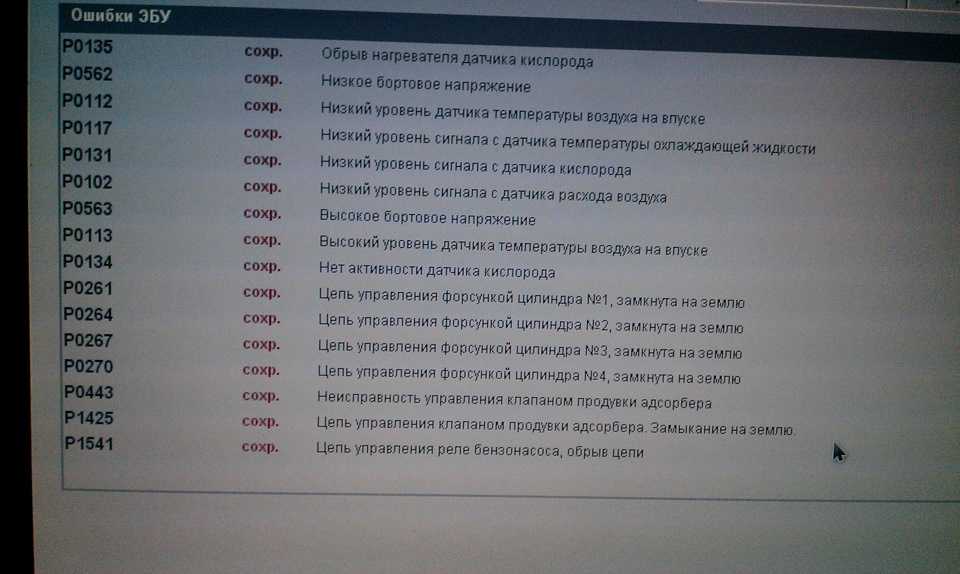

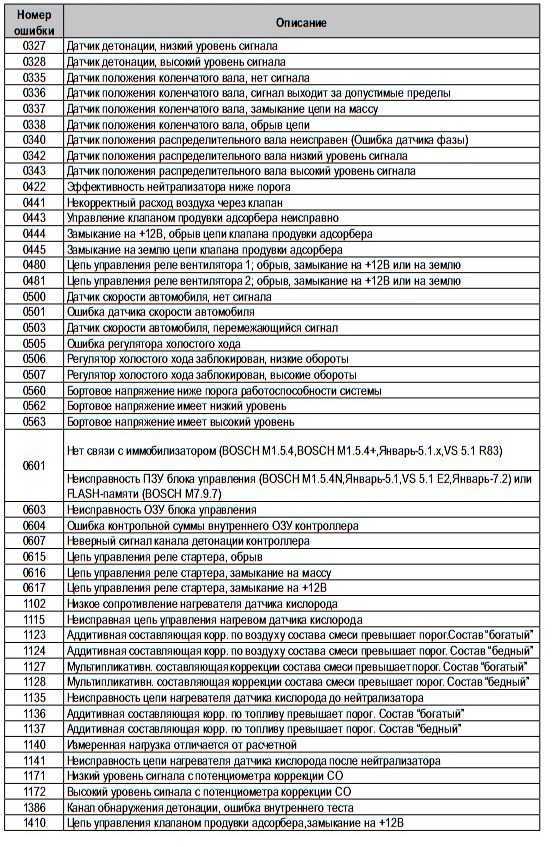

Коды и описания ошибок:

P0100 Неисправность цепи датчика расхода воздуха
P0101 Выход сигнала датчика расхода воздуха из допустимого диапазона
P0102 Низкий уровень выходного сигнала датчика расхода воздуха
P0103 Высокий уровень выходного сигнала датчика расхода воздуха
P0105 Неисправность датчика давления воздуха
P0106 Выход сигнала датчика давления воздуха из допустимого диапазона
P0107 Низкий уровень выходного сигнала датчика давления воздуха
P0108 Высокий уровень выходного сигнала датчика давления воздуха
P0110 Неисправность датчика температуры всасываемого воздуха
P0111 Выход сигнала датчика температуры всасываемого воздуха из допустимого диапазона
P0112 Низкий уровень датчика температуры всасываемого воздуха
P0113 Высокий уровень датчика температуры всасываемого воздуха
P0115 Неисправность датчика температуры охлаждающей жидкости
P0116 Выход сигнала датчика температуры охлаждающей жидкости из допустимого диапазона
P0117 Низкий уровень датчика температуры охлаждающей жидкости
P0118 Высокий уровень датчика температуры охлаждающей жидкости
P0120 Неисправность датчика положения дроссельной заслонки “A”
P0121 Выход сигнала датчика положения дроссельной заслонки “A” из допустимого диапазона
P0122 Низкий уровень выходного сигнала датчика положения дроссельной заслонки “A”
P0123 Высокий уровень выходного сигнала датчика положения дроссельной заслонки “A”
P0125 Низкая температура охлаждающей жидкости для управления по замкнутому контуру
P0130 Датчик кислорода 1 (банк 1) неисправен
P0131 Низкий уровень сигнала датчика кислорода 1 (банк 1)
P0132 Высокий уровень сигнала датчика кислорода 1 (банк 1)
P0133 Медленный отклик датчика кислорода 1 (банк 1) на обогащение/обеднение
P0134 Нет активности выходного сигнала датчика кислорода 1 (банк 1)
P0135 Нагреватель датчика кислорода 1 (банк 1) неисправен
P0136 Датчик кислорода 2 (банк 1) неисправен
P0137 Низкий уровень выходного сигнала датчика кислорода 2 (банк 1)
P0138 Высокий уровень выходного сигнала датчика кислорода 2 (банк 1)
P0139 Медленный отклик датчика кислорода 2 (банк 1) на обогащение/обеднение
P0140 Нет активности выходного сигнала датчика кислорода 2 (банк 1)
P0141 Нагреватель датчика кислорода 2 (банк 1) неисправен
P0142 Датчик кислорода 3 (банк 1) неисправен
P0143 Низкий уровень выходного сигнала датчика кислорода 3 (банк 1)
P0144 Высокий уровень выходного сигнала датчика кислорода 3 (банк 1)
P0145 Медленный отклик датчика кислорода 3 (банк 1) на обогащение/обеднение
P0146 Нет активности выходного сигнала датчика кислорода 3 (банк 1)
P0147 Нагреватель датчика кислорода 3 (банк 1) неисправен
P0150 Датчик кислорода 1 (банк 2) неисправен
P0151 Низкий уровень сигнала датчика кислорода 1 (банк 2)
P0152 Высокий уровень сигнала датчика кислорода 1 (банк 2)
P0153 Медленный отклик датчика кислорода 1 (банк 2) на обогащение/обеднение
P0154 Нет активности выходного сигнала датчика кислорода 1 (банк 2)
P0155 Нагреватель датчика кислорода 1 (банк 2) неисправен
P0156 Датчик кислорода 2 (банк 2) неисправен
P0157 Низкий уровень выходного сигнала датчика кислорода 2 (банк 2)
P0158 Высокий уровень выходного сигнала датчика кислорода 2 (банк 2)
P0159 Медленный отклик датчика кислорода 2 (банк 2) на обогащение/обеднение
P0160 Нет активности выходного сигнала датчика кислорода 2 (банк 2)
P0161 Нагреватель датчика кислорода 2 (банк 2) неисправен
P0162 Датчик кислорода 3 (банк 2) неисправен
P0163 Низкий уровень выходного сигнала датчика кислорода 3 (банк 2)
P0164 Высокий уровень выходного сигнала датчика кислорода 3 (банк 2)
P0165 Медленный отклик датчика кислорода 3 (банк 2) на обогащение/обеднение
P0166 Нет активности выходного сигнала датчика кислорода 3 (банк 2)
P0167 Нагреватель датчика кислорода 3 (банк 2) неисправен
P0171 Слишком бедная смесь (возможен подсос воздуха)
P0172 Слишком богатая смесь
P0173 Утечка топлива из топливной системы блока цилиндров №2
P0174 Смесь блока цилиндров №2 слишком бедная
P0175 Смесь блока цилиндров №2 слишком богатая
P0176 Датчик выброса СНх (Fuel Composition) неисправен
P0177 Сигнал датчика СНх (Fuel Composition) вне допустимого диапазона
P0178 Низкий уровень сигнала датчика СНх (Fuel Composition)
P0179 Высокий уровень сигнала датчика СНх (Fuel Composition)
P0180 Неисправность цепи датчика температуры топлива “А”
P0181 Сигнал датчика температуры топлива “А” вне допустимого диапазона
P0182 Низкий уровень сигнала датчика температуры топлива “А”
P0183 Высокий уровень сигнала датчика температуры топлива “А”
P0185 Неисправность цепи датчика температуры топлива “В”
P0186 Сигнал датчика температуры топлива “В” вне допустимого диапазона
P0187 Низкий уровень сигнала датчика температуры топлива “В”
P0188 Высокий уровень сигнала датчика температуры топлива “В”
P0190 Неисправность цепи датчика давления топлива в топливной рампе
P0191 Сигнал датчика давления в топливной рампе вне допустимого диапазона
P0192 Низкий сигнал датчика давления топлива в топливной рампе
P0193 Высокий сигнал датчика давления топлива в топливной рампе
P0194 Перемежающийся сигнал датчика давления топлива в топливной рампе
P0195 Неисправность цепи датчика температуры масла в двигателе
P0196 Сигнал датчика температуры масла в двигателе вне допустимого диапазона
P0197 Низкий сигнал датчика температуры масла в двигателе
P0198 Высокий сигнал датчика температуры масла в двигателе
P0199 Перемежающийся сигнал датчика температуры масла в двигателе
P0200 Неисправность цепи управления форсунками
P0201 Неисправность цепи управления форсункой №1
P0202 Неисправность цепи управления форсункой №2
P0203 Неисправность цепи управления форсункой №3
P0204 Неисправность цепи управления форсункой №4
P0205 Неисправность цепи управления форсункой №5
P0206 Неисправность цепи управления форсункой №6
P0207 Неисправность цепи управления форсункой №7
P0208 Неисправность цепи управления форсункой №8
P0209 Неисправность цепи управления форсункой №9
P0210 Неисправность цепи управления форсункой №10
P0211 Неисправность цепи управления форсункой №11
P0212 Неисправность цепи управления форсункой №12
P0213 Неисправность цепи управления форсункой холодного старта №1
P0214 Неисправность цепи управления форсункой холодного старта №2
P0215 Неисправность соленоида выключения двигателя
P0216 Неисправность цепи контроля времени впрыска
P0217 Перегрев двигателя
P0218 Перегрев трансмиссии
P0219 Слишком высокие обороты двигателя (Engine Overspeed Condition)
P0220 Неисправность датчика положения дроссельной заслонки “B”
P0221 Сигнал датчика положения дроссельной заслонки “B” вне допустимого диапазона
P0222 Низкий уровень сигнала датчика положения дроссельной заслонки “B”
P0223 Высокий уровень сигнала датчика положения дроссельной заслонки “B”
P0224 Перемежающийся уровень сигнала датчика положения дроссельной заслонки “B”
P0225 Неисправность датчика положения дроссельной заслонки “C”
P0226 Сигнал датчика положения дроссельной заслонки вне допустимого диапазона “C”
P0227 Низкий уровень сигнала датчика положения дроссельной заслонки “C”
P0228 Высокий уровень сигнала датчика положения дроссельной заслонки “C”
P0229 Перемежающийся уровень сигнала датчика положения дроссельной заслонки “C”
P0230 Неисправность первичной цепи управления бензонасосом (упр. реле бензонасоса)
P0231 Постоянный низкий уровень вторичной цепи бензонасоса
P0232 Постоянный высокий уровень вторичной цепи бензонасоса
P0233 Перемежающийся уровень вторичной цепи бензонасоса
P0235 Неисправность цепи датчика давления турбонаддува “A”
P0236 Сигнал с датчика турбины “A” вне допустимого диапазона
P0237 Низкий уровень сигнала с датчика турбины “A”
P0238 Высокий уровень сигнала с датчика турбины “A”
P0239 Неисправность цепи датчика давления турбонаддува “B”
P0240 Сигнал с датчика турбины “B” вне допустимого диапазона
P0241 Низкий уровень сигнала с датчика турбины “B”
P0242 Высокий уровень сигнала с датчика турбины “B”
P0243 Неисправность соленоида затвора выхлопных газов турбины “A”
P0244 Сигнал соленоида затвора выхлопных газов турбины “A” вне доп. диапазона
P0245 Соленоид затвора выхлопных газов турбины “A” всегда открыт
P0246 Соленоид затвора выхлопных газов турбины “A” всегда закрыт
P0247 Неисправность соленоида затвора выхлопных газов турбины “B”
P0248 Сигнал соленоида затвора выхлопных газов турбины “B” вне доп. диапазона
P0249 Соленоид затвора выхлопных газов турбины “B” всегда открыт
P0250 Соленоид затвора выхлопных газов турбины “B” всегда закрыт
P0251 Неисправность насоса впрыска турбины”A”
P0252 Сигнал насоса впрыска турбины “A” не допустимого диапазона
P0253 Низкий уровень сигнала насоса впрыска турбины “A”
P0254 Высокий уровень сигнала насоса впрыска турбины “A”
P0255 Перемежающийся уровень сигнала насоса впрыска турбины “A”
P0256 Неисправность насоса впрыска турбины “B”
P0257 Сигнал насоса впрыска турбины “B” вне допустимого диапазона
P0258 Низкий уровень сигнала насоса впрыска турбины “B”
P0259 Высокий уровень сигнала насоса впрыска турбины “B”
P0260 Перемежающийся уровень сигнала насоса впрыска турбины “B”
P0261 Форсунка цилиндра №1 – замыкание на землю
P0262 Форсунка цилиндра №1 – обрыв или замыкание на +12V
P0263 Форсунка цилиндра №1 – неисправность драйвера форсунки
P0264 Форсунка цилиндра №2 – замыкание на землю
P0265 Форсунка цилиндра №2 – обрыв или замыкание на +12V
P0266 Форсунка цилиндра №2 – неисправность драйвера форсунки
P0267 Форсунка цилиндра №3 – замыкание на землю
P0268 Форсунка цилиндра №3 – обрыв или замыкание на +12V
P0269 Форсунка цилиндра №3 – неисправность драйвера форсунки
P0270 Форсунка цилиндра №4 – замыкание на землю
P0271 Форсунка цилиндра №4 – обрыв или замыкание на +12V
P0272 Форсунка цилиндра №4 – неисправность драйвера форсунки
P0273 Форсунка цилиндра №5 – замыкание на землю
P0274 Форсунка цилиндра №5 – обрыв или замыкание на +12V
P0275 Форсунка цилиндра №5 – неисправность драйвера форсунки
P0276 Форсунка цилиндра №6 – замыкание на землю
P0277 Форсунка цилиндра №6 – обрыв или замыкание на +12V
P0278 Форсунка цилиндра №6 – неисправность драйвера форсунки
P0279 Форсунка цилиндра №7 – замыкание на землю
P0280 Форсунка цилиндра №7 – обрыв или замыкание на +12V
P0281 Форсунка цилиндра №7 – неисправность драйвера форсунки
P0282 Форсунка цилиндра №8 – замыкание на землю
P0283 Форсунка цилиндра №8 – обрыв или замыкание на +12V
P0284 Форсунка цилиндра №8 – неисправность драйвера форсунки
P0285 Форсунка цилиндра №9 – замыкание на землю
P0286 Форсунка цилиндра №9 – обрыв или замыкание на +12V
P0287 Форсунка цилиндра №9 – неисправность драйвера форсунки
P0288 Форсунка цилиндра №10 – замыкание на землю
P0289 Форсунка цилиндра №10 – обрыв или замыкание на +12V
P0290 Форсунка цилиндра №10 – неисправность драйвера форсунки
P0291 Форсунка цилиндра №11 – замыкание на землю
P0292 Форсунка цилиндра №11 – обрыв или замыкание на +12
P0293 Форсунка цилиндра №11 – неисправность драйвера форсунки
P0294 Форсунка цилиндра №12 – замыкание на землю
P0295 Форсунка цилиндра №12 – обрыв или замыкание на +12V
P0296 Форсунка цилиндра №12 – неисправность драйвера форсунки
P0300 Обнаружены случайные/множественные пропуски зажигания
P0301 Обнаружены пропуски зажигания в цилиндре №1
P0302 Обнаружены пропуски зажигания в цилиндре №2
P0303 Обнаружены пропуски зажигания в цилиндре №3
P0304 Обнаружены пропуски зажигания в цилиндре №4
P0305 Обнаружены пропуски зажигания в цилиндре №5
P0306 Обнаружены пропуски зажигания в цилиндре №6
P0307 Обнаружены пропуски зажигания в цилиндре №7
P0308 Обнаружены пропуски зажигания в цилиндре №8
P0309 Обнаружены пропуски зажигания в цилиндре №9
P0310 Обнаружены пропуски зажигания в цилиндре №10
P0311 Обнаружены пропуски зажигания в цилиндре №11
P0312 Обнаружены пропуски зажигания в цилиндре №12
P0320 Неисправноcть цепи распределителя зажигания
P0321 Сигнал распределителя зажигания вне допустимого диапазона
P0322 Сигнал распределителя зажигания отсутствует
P0323 Сигнал распределителя зажигания перемежающийся
P0325 Неисправность цепи датчика детонации №1
P0326 Сигнал датчика детонации №1 вне допустимого диапазона
P0327 Низкий уровень сигнала датчика детонации №1
P0328 Высокий уровень сигнала датчика детонации №1
P0329 Перемежающийся уровень сигнала датчика детонации №1
P0330 Неисправность цепи датчика детонации №2
P0331 Сигнал датчика детонации №2 вне допустимого диапазона
P0332 Низкий уровень сигнала датчика детонации №2
P0333 Высокий уровень сигнала датчика детонации №2
P0334 Перемежающийся уровень сигнала датчика детонации №2
P0335 Ошибка датчика положения коленвала”A”
P0336 Ошибка ДПКВ “A” (пропуск одного зуба)
P0337 Низкий уровень или замыкание на массу ДПКВ “A”
P0338 Высокий уровень или замыкание на +12V ДПКВ “A”
P0339 Перемежающийся сигнал ДПКВ “A”
P0340 Неисправность датчика распределительного вала
P0341 Сигнал датчика распределительного вала вне допустимого диапазона
P0342 Низкий уровень сигнала датчика распределительного вала
P0343 Высокий уровень сигнала датчика распределительного вала
P0344 Перемежающийся уровень сигнала датчика распределительного вала
P0350 Неисправность первичной / вторичной цепи катушки зажигания
P0351 Неисправность первичной / вторичной цепи катушки зажигания “A”
P0352 Неисправность первичной / вторичной цепи катушки зажигания “B”
P0353 Неисправность первичной / вторичной цепи катушки зажигания “C”
P0354 Неисправность первичной / вторичной цепи катушки зажигания “D”
P0355 Неисправность первичной / вторичной цепи катушки зажигания “E”
P0356 Неисправность первичной / вторичной цепи катушки зажигания” F”
P0357 Неисправность первичной / вторичной цепи катушки зажигания “G”
P0358 Неисправность первичной / вторичной цепи катушки зажигания “H”
P0359 Неисправность первичной / вторичной цепи катушки зажигания “I”
P0360 Неисправность первичной / вторичной цепи катушки зажигания “J”
P0361 Неисправность первичной / вторичной цепи катушки зажигания “K”
P0362 Неисправность первичной / вторичной цепи катушки зажигания “L”
P0370 Неисправность сигнала А таймера
P0371 Число импульсов сигнала А таймера выше нормы
P0372 Число импульсов сигнала А таймера ниже нормы
P0373 Нестабильные импульсы сигнала А таймера
P0374 Нет импульсов сигнала А таймера
P0375 Неисправность сигнала B таймера
P0376 Число импульсов сигнала B таймера выше нормы
P0377 Число импульсов сигнала B таймера ниже нормы
P0378 Нестабильные импульсы сигнала B таймера
P0379 Нет импульсов сигнала А таймера
P0380 Неисправность свечи накаливания или цепи нагрева
P0381 Неисправность свечи накаливания или индикатора нагрева
P0385 Неисправность цепи датчика положения коленвала “B”
P0386 Сигнал датчика положения коленвала “B” вне допустимого диапазона
P0387 Низкий уровень или замыкание на массу ДПКВ “В”
P0388 Высокий уровень или замыкаение на +12V ДПКВ “В”
P0389 Перемежающийся сигнал датчика положения коленвала “B”
P0400 Неисправность системы рециркуляции отработанных газов
P0401 Неэффективность системы рециркуляции отработанных газов
P0402 Избыточность системы рециркуляции отработанных газов (ОГ)
P0403 Неисправность цепи датчика системы рециркуляции отработанных газов
P0404 Сигнал датчика системы рециркуляции ОГ вне допустимого диапазона
P0405 Низкий уровень сигнала датчика “A” системы рециркуляции ОГ
P0406 Высокий уровень сигнала датчика “A” системы рециркуляции ОГ
P0407 Низкий уровень сигнала датчика “В” системы рециркуляции ОГ
P0408 Высокий уровень сигнала датчика “В” системы рециркуляции ОГ
P0410 Неисправность системы вторичной подачи воздуха
P0411 Некорректный поток через систему вторичной подачи воздуха
P0412 Неисправность клапана системы вторичной подачи воздуха”A”
P0413 Клапан системы вторичной подачи воздуха “A” всегда открыт
P0414 Клапан системы вторичной подачи воздуха “A” всегда закрыт
P0415 Неисправность клапана системы вторичной подачи воздуха “В”
P0416 Клапан системы вторичной подачи воздуха “В” всегда открыт
P0417 Клапан системы вторичной подачи воздуха “В” всегда закрыт
P0420 Эффективность системы катализаторов В1 ниже допустимого порога
P0421 Эффективность прогрева катализаторов В1 ниже допустимого порога
P0422 Эффективность главного катализатора В1 ниже допустимого порога
P0423 Эффективность нагревателя катализатора В1 ниже допустимого порога
P0424 Температура нагревателя катализатора В1 ниже допустимого порога
P0430 Эффективность системы катализаторов В2 ниже допустимого порога
P0431 Эффективность прогрева катализаторов В3 ниже допустимого порога
P0432 Эффективность главного катализатора В2 ниже допустимого порога
P0433 Эффективность нагревателя катализатора В2 ниже допустимого порога
P0434 Температура нагревателя катализатора В2 ниже допустимого порога
P0440 Неисправность контроля системы улавливания паров бензина
P0441 Плохая продувка системы улавливания паров бензина
P0442 Небольшая утечка в системе улавливания паров бензина
P0443 Неисправность цепи клапана продувки системы улавливания паров бензина
P0444 Клапан продувки системы улавливания паров бензина всегда открыт
P0445 Клапан продувки системы улавливания паров бензина всегда закрыт
P0446 Неисправность упр. воздушным клапаном системы улавливания паров
P0447 Воздушный клапан системы улавливания паров всегда открыт
P0448 Воздушный клапан системы улавливания паров всегда закрыт
P0450 Неисправность датчика давления паров бензина
P0451 Сигнал датчика давления паров бензина вне допустимого диапазона
P0452 Низкий уровень сигнал датчика давления паров бензина
P0453 Высокий уровень сигнал датчика давления паров бензина
P0454 Перемежающийся уровень сигнал датчика давления паров бензина
P0455 Большая утечка в системе улавливания паров бензина
P0460 Неисправность цепи датчика уровня топлива
P0461 Сигнал датчика уровня топлива вне допустимого диапазона
P0462 Низкий уровень сигнала датчика уровня топлива
P0463 Высокий уровень сигнала датчика уровня топлива
P0464 Перемежающийся уровень сигнала датчика уровня топлива
P0465 Неисправность цепи датчика потока воздуха продувки
P0466 Сигнал датчика потока воздуха продувки вне допустимого диапазона
P0467 Низкий уровень сигнала датчика потока воздуха продувки
P0468 Высокий уровень сигнала датчика потока воздуха продувки
P0469 Перемежающийся уровень сигнала датчика потока воздуха продувки
P0470 Неисправность датчика давления выхлопных газов
P0471 Сигнал датчика давления выхлопных газов вне допустимого диапазона
P0472 Низкий уровень сигнала датчика давления выхлопных газов
P0473 Высокий уровень сигнала датчика давления выхлопных газов
P0474 Перемежающийся уровень сигнала датчика давления выхлопных газов
P0475 Неисправность клапана датчика давления выхлопных газов
P0476 Сигнал клапана датчика давления выхлопных газов вне допустимого диапазона
P0477 Низкий уровень сигнала клапана датчика давления выхлопных газов
P0478 Высокий уровень сигнала клапана датчика давления выхлопных газов
P0479 Перемежающийся уровень сигнала клапана датчика давления выхлопных газов
P0480 Неисправность цепи управления реле вентилятора
P0500 Нет сигнала датчика скорости автомобиля
P0501 Сигнал датчика скорости автомобиля вне допустимого диапазона
P0502 Низкий уровень сигнала датчика скорости автомобиля
P0503 Высокий уровень сигнала датчика скорости автомобиля

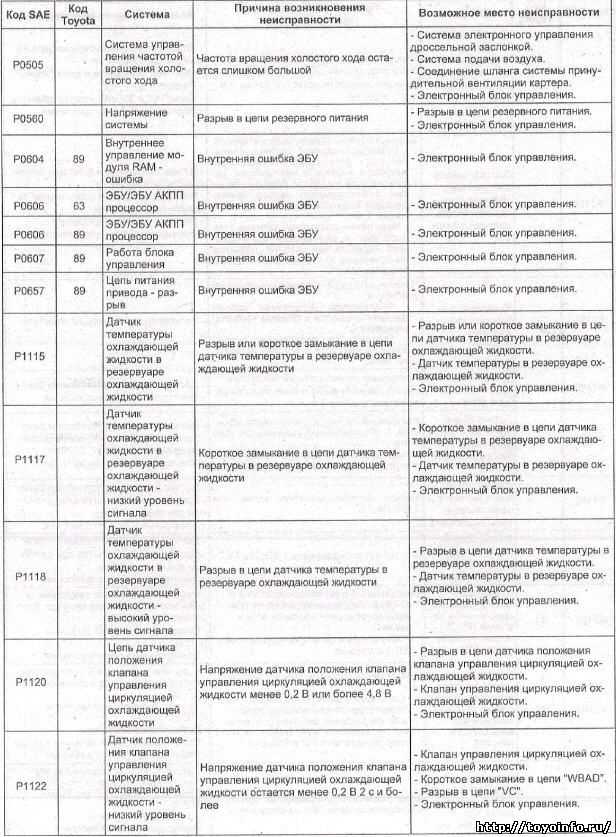

P0505 Неисправность регулятора холостого хода
P0506 Неисправность регулятора холостого хода – низкие обороты
P0507 Неисправность регулятора холостого хода – высокие обороты
P0510 Неисправность концевика дроссельной заслонки
P0520 Неисправность в цепи датчика давления масла
P0521 Неправильный показатель/не отрегулирован датчик давления масла
P0522 Низкое напряжение датчика давления масла
P0523 Высокое напряжение датчика давления масла
P0530 Неисправность в цепи датчика давления охлаждающей жидкости кондиционера
P0531 Неправильный показатель/не отрегулирован датчик давления охлаждающей жидкости кондиционера
P0532 Низкий показатель датчика давления охлаждающей жидкости кондиционера
P0533 Высокий показатель датчика давления охлаждающей жидкости кондиционера
P0534 Утечка охлаждающей жидкости кондиционера
P0550 Неисправность в цепи датчика давления в гидроусилителе руля
P0551 Неправильный показатель/не отрегулирован датчик давления в гидроусилителе руля
P0552 Низкий показатель датчика давления в гидроусилителе руля
P0553 Высокий показатель датчика давления в гидроусилителе руля
P0554 Неисправность датчика давления в гидроусилителе руля
P0560 Напряжение питания системы ниже порога работоспособности
P0561 Напряжение питания системы нестабильное
P0562 Низкое напряжение питания системы
P0563 Высокое напряжение питания системы
P0565 Неисправность сигнала включения системы круиз – контроля
P0566 Неисправность сигнала выключения системы круиз – контроля
P0567 Неисправность сигнала продолжения движения системы круиз – контроля
P0568 Неисправность сигнала установки скорости системы круиз – контроля
P0569 Неисправность сигнала торможения системы круиз – контроля
P0570 Неисправность сигнала ускорения системы круиз – контроля
P0571 CНеисправность в цепи переключателя торможения A системы круиз – контроля
P0572 Низкий показатель переключателя торможения A системы круиз – контроля
P0573 Высокий показатель переключателя торможения A системы круиз – контроля
P0574 Неисправность системы круиз – контроля
P0575 Неисправность системы круиз – контроля
P0576 Неисправность системы круиз – контроля
P0577 Неисправность системы круиз – контроля
P0578 Неисправность системы круиз – контроля
P0579 Неисправность системы круиз – контроля
P0580 Неисправность системы круиз – контроля
P0600 Неисправность при связи с системой
P0601 Ошибка контрольной суммы ПЗУ
P0602 Программная ошибка блока управления
P0603 Ошибка внешнего ОЗУ
P0604 Ошибка внутреннего ОЗУ
P0605 Ошибка в памяти (ROM) блока управления
P0606 Неисправность процессора PCM
P0607 Неисправность канала детонации
P0608 Неисправность датчика VSS “A” блока управления
P0609 Неисправность датчика VSS “В” блока управления
P0620 Неисправность в цепи управления генератора
P0621 Неисправность в цепи лампы “L” генератора
P0622 Неисправность в блоке “F” генератора
P0650 Неисправность в цепи индикаторной лампы неисправностей (MIL)
P0654 Неправильно отрегулированы обороты двигателя
P0655 Неисправность в цепи лампы прогрева двигателя
P0656 Неисправность в цепи датчика уровня топлива
P0700 Неисправность системы контроля трансмиссии
P0701 Система контроля трансмиссии вне допустимого диапазона
P0702 Электрическая система контроля трансмиссии
P0703 Неисправность в цепи датчика B уменьшения крутящего момента при торможении
P0704 Неисправность в цепи датчика сцепления
P0705 Неисправность в цепи датчика трансмиссии (PRNDL)
P0706 Неправильный показатель / не отрегулирован датчик трансмиссии
P0707 Низкий показатель датчика трансмиссии
P0708 Высокий показатель датчика трансмиссии
P0709 Неисправность датчика трансмиссии
P0710 Неисправность в цепи датчика температуры трансмиссионной жидкости
P0711 Неправильный показатель / не отрегулирован датчик температуры трансмиссионной жидкости
P0712 Низкий показатель датчика температуры трансмиссионной жидкости
P0713 Высокий показатель датчика температуры трансмиссионной жидкости
P0714 Неисправность датчика температуры трансмиссионной жидкости
P0715 Неисправность в цепи датчика оборотов турбины
P0716 Неправильный показатель / не отрегулирован датчик оборотов турбины
P0717 Нет сигнала от датчика оборотов турбины
P0718 Неисправность датчика оборотов турбины
P0719 Низкий показатель цепи датчика B уменьшения крутящего момента при торможении
P0720 Неисправность в цепи датчика частоты вращения вала
P0721 Неправильный показатель / не отрегулирован датчик частоты вращения вала
P0722 Нет сигнала от датчика частоты вращения вала
P0723 Неисправность датчика частоты вращения вала
P0724 Высокий показатель цепи датчика B уменьшения крутящего момента при торможении
P0725 Неисправность в цепи датчика оборотов двигателя
P0726 Неправильный показатель / не отрегулирован датчик оборотов двигателя
P0727 Нет сигнала от датчика оборотов двигателя
P0728 Неисправность датчика оборотов двигателя
P0730 Неправильно отрегулирована коробка передач
P0731 Неправильно отрегулирована 1 передача
P0732 Неправильно отрегулирована 2 передача
P0733 Неправильно отрегулирована 3 передача
P0734 Неправильно отрегулирована 4 передача
P0735 Неправильно отрегулирована 5 передача
P0736 Неправильно отрегулирована задняя передача
P0740 Неисправность в цепи муфты сцепления
P0741 Неправильно отрегулирована муфта сцепления
P0742 Повреждена муфта сцепления
P0743 Повреждение электрической цепи муфты сцепления
P0744 Неисправность в цепи муфты сцепления
P0745 Неисправность в цепи соленоида давления
P0746 Неправильно отрегулирован соленоид давления
P0747 Поврежден соленоид давления
P0748 Повреждение электрической цепи соленоида давления
P0749 Неисправность соленоида давления
P0750 Неисправность переключателя А соленоида
P0751 Неправильно отрегулирован переключатель А соленоида
P0752 Повреждение переключателя А соленоида
P0753 Повреждение электрической цепи переключателя А соленоида
P0754 Неисправность переключателя А соленоида
P0755 Неисправность переключателя B соленоида
P0756 Неправильно отрегулирован переключатель B соленоида
P0757 Повреждение переключателя B соленоида
P0758 Повреждение электрической цепи переключателя B соленоида
P0759 Неисправность переключателя B соленоида
P0760 Неисправность переключателя C соленоида
P0761 Неправильно отрегулирован переключатель C соленоида
P0762 Повреждение переключателя C соленоида
P0763 Повреждение электрической цепи переключателя C соленоида
P0764 Неисправность переключателя C соленоида
P0765 Неисправность переключателя D соленоида
P0766 Неправильно отрегулирован переключатель D соленоида
P0767 Повреждение переключателя D соленоида
P0768 Повреждение электрической цепи переключателя D соленоида
P0769 Неисправность переключателя D соленоида
P0770 Неисправность переключателя E соленоида
P0771 Неправильно отрегулирован переключатель E соленоида
P0772 Повреждение переключателя E соленоида
P0773 Повреждение электрической цепи переключателя E соленоида
P0774 Неисправность переключателя E соленоида
P0780 Неисправность переключателя
P0781 Неисправность 1-2 переключателей
P0782 Неисправность 2-3 переключателей
P0783 Неисправность 3-4 переключателей
P0784 Неисправность 4-5 переключателей
P0785 Неисправность соленоида
P0786 Неправильный показатель / не отрегулирован соленоид
P0787 Низкий показатель датчика соленоида
P0788 Высокий показатель датчика соленоида
P0789 Неисправность соленоида
P0790 Неисправность в цепи переключателя в режим normal
P0801 Неисправность в цепи контроля системы Reverse Inhibit
P0803 Неисправность в цепи соленоида переключателя 1-4
P0804 Неисправность в цепи контрольной лампы переключателя 1-4
Коды устанавливаемые производителям. Зависят от марки авто.
P1000 OBD II Monitor не проходит тест
P1001 Key On Engine Running (KOER) Self-Test not able to complete. KOER aborted
P1100 Mass Air Flow (MAF) sensor intermittent
P1101 Mass Air Flow (MAF) sensor out of Self-Test range
P1102 Низкое сопротивление подогревателя датчика кислорода
Р1106 Высокое напряжение в цепи датчика абсолютного давления впускного коллектора (MAP)
Р1107 Низкое напряжение в цепи датчика абсолютного давления впускного коллектора (MAP)
P1110 Switch over valve solenoid
P1111 Высокое напряжение в цепи датчика температуры воздуха на впуске (IAT)
P1112 Switch over valve 1
Низкое напряжение в цепи датчика температуры воздуха на впуске (IAT)
P1113 Switch over valve 2
P1114 Низкое напряжение в цепи датчика температуры охлаждающей жидкости (ECT)
P1115 Высокое напряжение в цепи датчика температуры охлаждающей жидкости (ECT)
P1116 О2 Sensor heater Circuit (Open)
Датчик температуры двигателя (ECT) не прошел самотестирование
P1117 Датчик температуры двигателя (ECT) sensor intermittent
P1120 Датчик положения дросселя (TP) out of range low
P1121 Высокое напряжение в цепи датчика положения дроссельной заслонки (TP)
P1122 Низкое напряжение в цепи датчика положения дроссельной заслонки (TP)
P1123 Long Term Fuel Trim Additive Air (System too Rich)
P1124 Датчик положения дросселя (TP) sensor out of Self – Test range
Long Term Fuel Trim Additive Air (System too Lean)
P1125 Датчик положения дросселя (TP) sensor circuit intermittent
P1127 Exhaust not warm enough, downstream Heated Oxygen Sensors (HO2Ss) not tested
Long Term Fuel Trim Multiplicative (System too Rich)
P1128 Upstream Heated Oxygen Sensors (HO2Ss) swapped from bank to bank
Long Term Fuel Trim Multiplicative (System too Lean)
P1129 Downstream Heated Oxygen Sensors (HO2Ss) swapped from bank to bank
P1130 Lack of upstream Heated Oxygen Sensor (HO2S 11) switch, adaptive fuel at limit (Bank # 1)
P1131 Lack of upstream Heated Oxygen Sensor (HO2S 11) switch, sensor indicates lean (Bank # 1))
P1132 Lack of upstream Heated Oxygen Sensor (HO2S 11) switch, sensor indicates rich (Bank # 1)
P1133 Датчик 1 HO2S
P1134 Таймер включения датчика HO2S
P1136 Long Term Fuel Trim Additive Fuel (System too Rich)
P1137 Lack of downstream Heated Oxygen Sensor (HO2S 12) switch, sensor indicates lean (Bank # 1)
Long Term Fuel Trim Additive Fuel (System too Lean)
P1138 Lack of downstream Heated Oxygen Sensor (HO2S 12) switch, sensor indicates rich (Bank # 1)
P1140 Неверный сигнал нагрузки
P1150 Lack of upstream Heated Oxygen Sensor (HO2S 21) switch, adaptive fuel at limit (Bank #2)
P1151 Lack of upstream Heated Oxygen Sensor (HO2S 21) switch, sensor indicates lean (Bank # 2)
P1152 Lack of upstream Heated Oxygen Sensor (HO2S 21) switch, sensor indicates rich (Bank # 2)
P1157 Lack of downstream Heated Oxygen Sensor (HO2S 22) switch, sensor indicates lean (Bank # 2)
P1158 Lack of downstream Heated Oxygen Sensor (HO2S 22) switch, sensor indicates rich (Bank # 2)
P1171 Низкий уровень сигнала СО – потенциометра
P1172 Высокий уровень сигнала СО – потенциометра
P1174 02 Sensor 1 Bank 1 (period monitoring)
P1176 02 Sensor 1 Bank 1 (tv monitoring)
P1200 Цепь управления форсункой
P1220 Series Throttle Control system malfunction
P1224 Датчик положения дросселя B (TP-B) out of Self – Test range
P1229 Power Supply Relay Primary Circuit Voltage High
P1230 Power Supply Relay Secondary Circuit Voltage Low
P1231 Fuel pump relay circuit low with high speed pump on
P1232 Low speed Fuel Pump primary circuit malfunction
P1233 Fuel Pump Driver Module disabled or offline
P1234 Fuel Pump Driver Module disabled or offline
P1235 Fuel Pump control out of Self – Test range
P1236 Fuel Pump control out of Self – Test range
Не считывается показатель датчика положения коленчатого вала (CKP)
P1237 Fuel Pump secondary circuit malfunction
P1238 Fuel Pump secondary circuit malfunction
P1260 Попытка угона – запуск заблокирован
P1270 Engine RPM or vehicle speed limiter reached
P1285 Неисправность датчика температуры ГБЦ
P1288 Датчик температуры ГБЦ (CHT) sensor out of Self – Test range
P1289 Датчик температуры ГБЦ (CHT) sensor circuit low input
P1290 Датчик температуры ГБЦ (CHT) sensor circuit high input
P1299 Engine over temperature condition
P1326 Knock Control Maximum Spark Limit Cylinder 1
P1327 Knock Control Maximum Spark Limit Cylinder 2
P1328 Knock Control Maximum Spark Limit Cylinder 3
P1329 Knock Control Maximum Spark Limit Cylinder 4
P1350 Запасная линия мониторинга
P1351 Ignition Diagnostic Monitor (IDM) circuit input malfunction
P1356 PIPS occurred while IDM pulse width indicates engine not turning
P1357 Ignition Diagnostic Monitor (IDM) pulse width not defined
P1358 Ignition Diagnostic Monitor (IDM) signal out of Self – Test range
P1359 Spark output circuit malfunction
P1361 Низкое напряжение в цепи контроля зажигания (IC)
P1374 Изменение частоты датчика положения коленчатого вала (CKP)
P1380 Неисправность в системе – невозможно считать данные
P1386 Knock control Testpulse
P1390 Octane Adjust (OCT ADJ) out of Self – Test range
P1400 Differential Pressure Feedback EGR (DPFE) sensor circuit low voltage detected
P1401 Differential Pressure Feedback EGR (DPFE) sensor circuit high voltage detected
P1405 Differential Pressure Feedback EGR (DPFE) sensor upstream hose off or plugged
P1406 Differential Pressure Feedback EGR (DPFE) sensor downstream hose off or plugged
Регулировка датчика системы рециркуляции выхлопных газов (EGR)
P1408 Exhaust Gas Recirculation (EGR) flow out of Self – Test range
P1409 Canister purge valve power stage (malfunction)
Electronic Vacuum Regulator (EVR) control circuit malfunction
P1410 Canister purge valve power stage (high)
Secondary air pump relay
P1411 Secondary Air Injection system incorrect downstream flow detected
P1413 Secondary Air Injection system monitor circuit low voltage
P1414 Secondary Air Injection system monitor circuit high voltage
P1425 Canister purge valve power stage (low)
Цепь управления клапаном продувки адсорбера, замыкание на землю
P1426 Цепь управления клапаном продувки адсорбера, обрыв
P1441 Расход в системе отвода паров топлива (EVAP) только для автомобиля Chevrolet
Расход в системе отвода паров топлива (EVAP) только для автомобиля Oldsmobile
P1442 Evaporative emission control system small leak detected
P1443 Evaporative emission control system – vacuum system, purge control solenoid or vapor management valve malfunction
P1444 Purge Flow (PF) Sensor circuit low input
P1445 Purge Flow (PF) Sensor circuit high input
P1449 Evaporative emission control system unable to hold vacuum (Probe)
P1450 Unable to bleed up fuel tank vacuum
P1452 Unable to bleed up fuel tank vacuum
P1455 Evaporative emission control system control leak detected (gross leak)
P1460 Wide Open Throttle Air Conditioning Cutoff (WAC) circuit malfunction
P1461 Air Conditioning Pressure (ACP) sensor circuit low input
P1462 Air Conditioning Pressure (ACP) sensor circuit high input
P1463 Air Conditioning Pressure (ACP) sensor insufficient pressure change
P1464 Air Condition (A/C) demand out of Self – Test range
P1469 Low air conditioning cycling period
P1473 Fan secondary high with fan(s) off
P1474 Low Fan Control primary circuit malfunction
P1479 High Fan Control primary circuit malfunction
P1480 Fan secondary low with low fan on
P1481 Fan secondary low with high fan on
P1483 Power to fan circuit over current
P1484 Open power ground to Variable Load Control Module (VLCM)
P1500 Неисправность цепи реле топливного насоса
P1501 Иммобилайзер – нет кода или неправильный код
Реле топливного насоса – замыкание на землю
P1502 Реле топливного насоса – замыкание на +12V
Иммобилайзер – нет сигнала
P1503 Иммобилайзер – неправильный сигнал
P1504 Idle Air Control (IAC) circuit malfunction
P1505 Idle Air Control (IAC) system at adaptive clip
P1506 Idle Air Control (IAC) overspeed error
P1507 Idle Air Control (IAC) under speed error
P1509 Цепь управления регулятором холостого хода, перегрузка
P1512 Intake Manifold Runner Control (IMRC) malfunction (Bank # 1 stuck closed)
P1513 Intake Manifold Runner Control (IMRC) malfunction (Bank # 2 stuck closed)
Цепь управления регулятором холостого хода – замыкание на землю
P1514 Цепь управления регулятором холостого хода – обрыв
P1516 Intake Manifold Runner Control (IMRC) input error (Bank # 1)
P1517 Intake Manifold Runner Control (IMRC) input error (Bank # 2)
P1518 Intake Manifold Runner Control (IMRC) malfunction (stuck open)
P1519 Intake Manifold Runner Control (IMRC) malfunction (stuck closed)
P1520 Intake Manifold Runner Control (IMRC) circuit malfunction
P1530 Air Condition (A / C) clutch circuit malfunction
P1537 Intake Manifold Runner Control (IMRC) malfunction (Bank # 1 stuck open)
P1538 Intake Manifold Runner Control (IMRC) malfunction (Bank # 2 stuck open)
P1539 Power to Air condition (A / C) clutch circuit overcurrent
P1541 Цепь управления реле бензонасоса, обрыв
P1550 Power steering Pressure (PSP) sensor out of Self – Test range
P1554 Цепь обратной связи с системой круиз – контроля
P1570 Обрыв цепи иммобилизатора
P1600 Нет связи с иммобилизатором
Reprogram or Replace Electronic Control Unit (ECM)
P1601 ECM Box Temperature High
P1602 Пропадание напряжения контроллера
Модуль контроля детонации
P1603 Ошибка EEPROM
P1604 Устройство контроля детонации
P1605 Устройство контроля детонации
P1606 Устройство контроля детонации
P1612 Ошибка сброса процессора
P1619 Electrical Thermostat Control powerstage (too high)
P1620 Ошибка ПЗУ
Electrical Thermostat Control powerstage (too low)
P1621 Ошибка OЗУ
P1622 Ошибка EEPROM
Electrical Thermostat Control powerstage (Range/Perfomance)
P1625 B(+) supply to ariable Load Control Module (VCLM) fan circuit malfunction
P1626 B(+) supply to Variable Load Control Module (VCLM) Air Condition (A / C) circuit malfunction
Потеря сигнала от топливной системы
P1629 Не поступает сигнал от топливной системы
P1635 Цепь 5 вольт, только для автомобиля Oldsmobile
Цепь 5 вольт, только для автомобиля Chevrolet
P1639 2 цепь 5 вольт, только для автомобиля Oldsmobile
2 цепь 5 вольт, только для автомобиля Chevrolet
P1640 Устройство контроля детонации или модуль полного привода
P1641 Контрольная цепь индикаторной лампы неисправностей (MIL)
P1650 Power Steering Pressure (PSP) switch out of Self – Test range
P1651 Power Steering Pressure (PSP) switch input malfunction
Контрольная цепь 1 реле вентилятора, только для автомобиля Oldsmobile
Контрольная цепь 1 реле вентилятора, только для автомобиля Chevrolet
P1652 Контрольная цепь 2 реле вентилятора, только для автомобиля Oldsmobile
Контрольная цепь 2 реле вентилятора, только для автомобиля Chevrolet
P1654 Контрольная цепь реле кондиционера (A/C)
P1655 Контрольная цепь соленоида системы отвода паров топлива (EVAP), только для автомобиля Oldsmobile
Контрольная цепь соленоида системы отвода паров топлива (EVAP), только для автомобиля Chevrolet
P1662 Цепь системы круиз-контроля
P1663 Контрольная лампа перезарядки
P1671 Контрольная лампа замены масла
P1672 Контрольная лампа низкого уровня масла
P1675 Контрольная цепь соленоида системы отвода паров топлива (EVAP)
P1689 Ошибка памяти ошибок
P1690 Ошибка лампы диагностики
MIL-on requestsignal (Malfunction)
P1693 MIL-on requestsignal (High)
P1701 Reverse engagement error
P1703 Brake On/Off (BOO) switch out of Self – Test range
P1705 Transmission Range (TR) Sensor out of Self – Test range
P1709 Park or Neutral Position (PNP) switch is not indicating neutral during KOEO Self – Test
P1711 Transmission Fluid Temperature (TFT) sensor out of Self – Test range
P1728 Transmission slip fault
P1729 4×4 Low switch error
P1740 Torque Control unit
P1741 Torque Converter Clutch (TCC) control error
P1742 Torque Converter Clutch (TCC) solenoid failed on (turns on MIL)
P1743 Torque Converter Clutch (TCC) solenoid failed on (turns on TCIL)
P1744 Torque Converter Clutch (TCC) system mechanically stuck in off position
P1746 Electronic Pressure Control (EPC) solenoid open circuit (low input)
P1747 Electronic Pressure Control (EPC) solenoid short circuit (high input)
P1749 Electronic Pressure Control (EPC) solenoid failed low
P1751 Shift Solenoid # 1 (SS1) performance
P1754 Coast Clutch Solenoid (CCS) circuit malfunction
P1756 Shift Solenoid # 2 (SS2) performance
P1761 Shift Solenoid # 3 (SS3) performance
P1776 Solenoid Switch Valve Latched in LR Position
P1780 Transmission Control switch (TCS) circuit out of Self – Test range
P1781 4×4 Low switch out of Self – Test range
P1783 Transmission over temperature condition
P1788 3-2 Timing / Coast Clutch Solenoid (3-2 / CCS) circuit open
P1789 3-2 Timing / Coast Clutch Solenoid (3-2 / CCS) circuit shorted
U1021 SCP indicating the lack of Air Condition (A/C) clutch status response
U1039 SCP indicating the vehicle speed signal missing or incorrect
U1051 SCP indicating the brake switch signal missing or incorrect
U1073 SCP indicating the lack of engine coolant fan status response
U1131 SCP indicating the lack of Fuel Pump status response
U1135 SCP indicating the ignition switch signal missing or incorrect
U1256 SCP indicating a communications error
U1451 Lack of response from Passive Anti-Theft system (PATS) module – engine disabled

Соответствие кодов неисправностей Mercedes HFM и OBD

Выходной каскад 1 или катушки зажигания 1 цилиндра Выходной каскад зажигания 2 цилиндра0008

Для того, чтобы диагностика Мерседес с двигателем 111 и 104 через мой адаптер ELM327 WiFi\Bluetooth\USB ничем не отличалась от диагностики современных автомобилей, не хватало очень важного шага – чтобы адаптер преобразовывал коды ошибок Мерседес (система HFM и PMS) в OBD коды. Для решения этой проблемы я составил таблицу соответствия кодов неисправностей Mercedes и OBD, т.е. для каждой системной ошибки HFM я подобрал аналогичную ошибку из списка OBD. Предлагаю оценить мой вариант соответствия и если есть замечания, пишите мне, обсудим ваш вариант.

Система HFM

Код HFM HFM, текст неисправности БД, текст неисправности
2 HFM-SFI, датчик температуры охлаждающей жидкости PEC (B11/3) – короткое замыкание P0117 Низкий вход цепи температуры охлаждающей жидкости двигателя B11/3) – обрыв цепи P0118 ТЕМПЛЕКТА ТЕМПЕРАТУРА ОПЛАКОВОЙ КУРМАТА ДВИГАТЕЛЯ
4 HFM -SFI, датчик температуры охлаждения охлаждения (B11/3) – неправдоподобный P0116. 5 HFM-SFI, датчик температуры охлаждающей жидкости PEC (B11/3) – плохой контакт P0119 Прерывистый сигнал цепи температуры охлаждающей жидкости двигателя
6 Датчик температуры впускного воздуха (B17) – короткое замыкание P0112 Цепь температуры впускного воздуха. Низкий вход
7 Датчик температуры воздуха впускного воздуха (B17) – Открытая цепь P0113. (B17) — плохой контакт P0114 Прерывистый сигнал в цепи температуры воздуха на впуске
9 Датчик массового расхода воздуха с горячей пленкой (B2/5) — неправдоподобно высокая воздушная масса P0103 Массовый или объемный цепь воздушного потока Высокий вход
10 Горячая пленка. 11 Замкнут контакт положения дроссельной заслонки на исполнительном механизме управления холостым ходом (M16/6s1) – неправдоподобно большой угол дроссельной заслонки P0510 Неисправность переключателя закрытого положения дроссельной заслонки
12 Замкнут контакт положения дроссельной заслонки на приводе управления холостым ходом (M16/6s1) – неправдоподобно высокая воздушная масса P0510 Неисправность переключателя положения закрытой дроссельной заслонки M16/6s1) – плохой контакт P0510 Неисправность переключателя закрытого положения дроссельной заслонки
14 Потенциометр фактического значения дроссельной заслонки (M16/6r1) в приводе управления холостым ходом недопустимо высокий P0123 Датчик положения дроссельной заслонки/переключатель A, высокий входной сигнал
15 Потенциометр фактического значения дроссельной заслонки (M16/6r1) в приводе управления холостым ходом неправдоподобно низкий
16 Потенциометр фактического значения дроссельной заслонки (M16/6r1) в приводе управления холостым ходом – плохой контакт0008
17 Драйв Драйв Фактическое значение (M16/6R2) в приводе управления скоростью. Значение потенциометра (M16/6r2) в приводе управления холостым ходом неправдоподобно низкое P0222 Низкий вход цепи датчика/переключателя B дроссельной заслонки/лепестка
19 Потенциометр фактического значения привода (M16/6r2) в приводе управления холостым ходом – плохой контакт P0224 Датчик положения дроссельной заслонки/переключатель B Прерывистый сигнал
20 P00022 Управление холостым ходом при нижнем останове 902 Число оборотов в минуту системы управления холостым ходом выше ожидаемого
21 Управление холостым ходом при верхнем упоре P0506 Число оборотов в минуту системы управления холостым ходом ниже ожидаемого
22 ISC/CC reports emergency mode P0505 Idle Control System Malfunction
23 O2 sensor (G3/2) – sensor voltage too high P0132 02 Sensor Circuit High Voltage (Ряд I, датчик 1)
24 Датчик O2 (G3/2) — слишком холодный или разомкнутый контур P0134 02 Цепь датчика не обнаружена активность (ряд I, датчик 1)00 P0134 020004 25 Датчик кислорода (G3/2) – напряжение датчика недостоверно P0130 02 Неисправность цепи датчика (ряд I, датчик 1) слишком высокое P0138 02 Высокое напряжение в цепи датчика (ряд I, датчик 2)
27 Датчик O2 после TWC (G3/1) — слишком холодная или открытая цепь P0140 02 Нет активности датчика Ряд 1 Датчик 2)
28 Датчик O2 после TWC (G3/1) – Неправдоподобное напряжение датчика P0136 02 Сток схемы датчика (датчик I Bank I 2)
29222. SENTOR. ) Нагреватель датчика — слишком низкий ток P0031 Низкий уровень сигнала в цепи управления нагревателем датчика кислорода (ряд 1, датчик 1)
30 Нагреватель датчика кислорода (G3/2) — ток слишком высокий P0032 Высокий (ряд 1, датчик 1)
31 Датчик O2 (G3/2) Нагреватель датчика – короткая замыкания P0135 02 Схема схема нагревателя датчика (Банк 1 Датчик 1)
3222222222222222222222222222222222222222222222222222. /1) Нагреватель датчика — слишком низкий ток P0037 Низкий уровень сигнала в цепи управления нагревателем датчика HO2S (ряд 1, датчик 2)
33 Датчик O2 после нагревателя датчика TWC (G3/1) — ток слишком высокий2 P003022 Цепь управления нагревателем датчика HO2S, высокий уровень сигнала (ряд 1, датчик 2)
34 Датчик O2 после TWC (G3/1) Датчик нагреватель датчика – короткая замыкание P0141 02 Схема нагревателя нагревателя (Bank 1 Sensor 2)
25 9008. P0171 Система слишком обедненная (ряд 1)
36 Лямбда-контроль находится в режиме обеднения, смесь слишком богатая P0172 Система слишком богатая (ряд 8)

4

40010

37 Клапан впрыска топлива (Y62Y1) Цилиндр 1 – Краткий цилиндр до положительного P0201 Неисправность инжектора – цилиндр 1
38. короткое замыкание на массу P0201 Неисправность цепи форсунки — цилиндр 1
39 Клапан впрыска топлива (Y62y2) цилиндр 2 — короткое замыкание на плюс P0202 Injector Circuit Malfunction – Cylinder 2
40 Fuel injection valve (Y62y2) cylinder 2 – open circuit/short circuit to ground P0202 Injector Circuit Malfunction – Cylinder 2
41 Клапан впрыска топлива (Y62y3) цилиндра 3 – короткое замыкание на плюс P0203 Неисправность цепи форсунки – цилиндр 3
42 Клапан впрыска топлива (Y62y3) цилиндра 3 – обрыв цепи/короткое замыкание на массу P0203 Injector Circuit Malfunction – Cylinder 3
43 Fuel injection valve (Y62y4) cylinder 4 – short circuit to positive P0204 Injector Circuit Malfunction – Cylinder 4
44 Fuel P0204 Неисправность цепи форсунки — цилиндр 4
45 Клапан впрыска топлива (Y62y5) цилиндр 5 — короткое замыкание на плюс P0205 Неисправность инжектора – цилиндр 5
46 Клапан впрыска топлива (Y62Y5) Цилиндр 5 – Цилиндр. Клапан впрыска топлива (Y62y6) цилиндр 6 – короткое замыкание на плюс P0206 Неисправность цепи форсунки – цилиндр 60008 P0206 Неисправность инжектора. бедная смесь P0170 Неисправность корректировки топливоподачи (ряд 1)
51 Самоадаптация в нижней части диапазона дроссельной заслонки слишком богатая P0170 Неисправность корректировки топливоподачи (ряд 1)
52 Самоадаптация в нижнем диапазоне с частично-точки. P0170 Неисправность корректировки подачи топлива (ряд 1)
54 Самоадаптация в верхней части диапазона дроссельной заслонки слишком бедная P0170 Неисправность регулировки подачи топлива (ряд 8 1)

4

0003

55 Выходной каскад зажигания 1 или катушка зажигания (T1/1) для цилиндра 1 отсутствует P0300
56 P0300
57 Выходной каскад зажигания 1 или катушка зажигания (T1/1) не достигает заданного значения силы тока0003 58 Выходной каскад зажигания 2 или катушка зажигания (T1/2) для цилиндра 2 промахи P0300
59 P0300
60 Выходной каскад зажигания 2 или катушка зажигания (T1/2) не достигает заданного значения силы тока0003 61 Выходная стадия зажигания 3 или катушка зажигания (T1/3) для цилиндра P0300
62 Выходная стадия зажигания 3 или катушка зажигания (T1/3) для Cylinder22. 0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.0088.008.
63 Выходной каскад зажигания 3 или катушка зажигания (T1/3) не достигают заданного значения силы тока P0353 Катушка зажигания C Неисправность первичной/вторичной цепи
Датчик положения коленчатого вала (L5) – сигнал не распознан/неправдоподобен P0335 Датчик положения коленчатого вала A Неисправность цепи
65 Датчик положения коленчатого вала (L5) – датчик положения коленчатого вала отсутствует (сегментный магнит управления отсутствует) P0335 Датчик положения коленчатого вала Неисправность цепи
66 Датчик положения коленчатого вала (L5) – скорость неправдоподобно высокая P0335 Crankshaft Position Sensor A Circuit Malfunction
67 Camshaft Hall-effect sensor (B6/1) implausible/not recognized (incremental control) P0340 Camshaft Position Sensor Circuit Malfunction
68 Переменный эталонный резистор HFM-SFI (R16/5) – короткое замыкание на массу (кроме I, модели 202. 024/025, 210.035/037/237 от 06/96 г.) P0002 Диапазон/параметры цепи управления регулятором объема топлива
69 Переменный эталонный резистор HFM-SFI (R16/5) – обрыв цепи/короткое замыкание на плюс (кроме I, модели 202.024/025, 210.035/037/237 от 06/96)8822 73

4

9008008
P0002 Диапазон цепи управления регулятором объема топлива. выход) – замыкание на плюс P0654 Руководитель двигателя RPM Выходная схема неисправность
72 Сигнал скорости транспортного средства не распознан P0500. Скорочный датчик скорости
Speck Speed ​​Speck Specsive Specsive Sepla. /Erratic/High
74 Частичный подогреватель впускного коллектора PMP (K3/1) – короткое замыкание на плюс (только модель 124 с TWC до 09/07)3 ) P0540 Цепь подогревателя впускного воздуха “А”
75 Частичный подогреватель впускного коллектора PMP (K3/1) – обрыв цепи/короткое замыкание на массу (только модель 124 с TWC до 07/93 P0540 Всасывающий воздушный нагреватель “A” CURD
76 Реле топливного насоса (K27) Открыть контур/короткая замыкания P0627. Потенциометр СО (R33) – короткое замыкание на плюс P0001 Схема управления регулятором объема топлива/Open
78 CO потенциометр (R33) – Свободный контакт P0001 Контрольный схема регулятора объема топлива/Open
7 99 0008. Knock Sensors
279 9008. A16) – обрыв цепи P0325 Датчик детонации 1 Неисправность цепи (ряд I или один датчик)
81 Максимальная задержка по меньшей мере на одном цилиндре, достигнутом P0324 Ошибка системы контроля над нока Системная ошибка
83 Цепь оценки контроля детонации в модуле управления HFM-SFI (N3/4) неисправна P0324 Ошибка системы контроля детонации
84 Краткая скорость холостого хода/частично-продуктовая сама в схеме. (Y32) и/или реле насоса вторичного воздуха (K17) P0412 Неисправность цепи переключающего клапана системы впрыска вторичного воздуха А
86 Клапан управления продувкой (Y58/1) – обрыв цепи/короткое замыкание P0443 Схема управления эмиссионной системой эмиссии. 88 Клапан переключения задержки повышения передачи (Y3/3) – обрыв цепи/короткое замыкание (с автоматической коробкой передач) P0815 Цепь переключателя повышения передачи
89 Регулируемый соленоид ГРМ распределительного вала (Y49) – короткий замыкание к положительному P0010 “A” Цепь привода распределительного вала (Банк 1)
90 Регулируемый распределительный вал. /короткое замыкание на массу P0010 “A” Цепь привода положения распредвала (ряд 1)
91 Переключающий клапан EGR (Y27) – короткое замыкание на плюс P0403 Неисправность цепи рециркуляции отработавших газов0008
92 EGR Переключательный клапан (Y27) – разомкнутая цепь/короткая замыкание на заземление P0403 Установка рециркуляции газа. P0826 Цепь переключателя повышения и понижения передачи
94 Переключатель защиты от перегрузки коробки передач, короткое замыкание или обрыв. P0826 Цепь переключателя передачи вверх и вниз
95 Переключатель защиты от перегрузки, короткое замыкание или обрыв. P0826 Цепь переключателя повышения и понижения передачи
96 Сигнал переключателя защиты от перегрузки коробки передач недостоверен. P0826 Цепь переключателя передачи вверх и вниз
97 Связь по CAN от модуля управления HFM-SFI (N3/4) неисправна P0600 Неисправность канала последовательной связи
98 Проблема CAN Нет приема данных от ASR. P0600 Неисправность канала последовательной связи
99 Проблема CAN Нет приема данных от EFP,TPM. P0600 Неисправность последовательного канала связи
100 Неисправность связи CAN от модуля диагностики (N59/1) P0600 Неисправность последовательного канала связи
101 Стартовый сигнал (Схема 50) Отсутствует P0512 Схема запроса стартера
102 КАТАЛИТИЧЕСКИЙ ТЕРМАЛЬНЫЙ элемент/Сенсор (B16/6, B16/3) – температура. ТЕМПУСКА ТЕМПУСКА ДЕМЕРКА2.28.28.28.28.28.28.28.28.28.28.28.28.28.28.28.288888888888.28. Датчик температуры катализатора, высокий уровень (ряд 1)
103 Термоэлемент/датчик каталитического нейтрализатора (B16/6, B16/3) — слишком низкая температура P0427 Датчик температуры катализатора, низкий уровень (ряд 1)
104 Круиз -контроль. ОТКРЫТИЕ ОТВЕТСТВЕННОЕ ОТВЕТА (только модель 210 с CC) P1186 – MB: защитное топливо отключение
105 Resonance Resonance Manifold Valve. P0075 Цепь электромагнитного клапана управления впускным клапаном (ряд 1)
106 Резонанс переключающего клапана впускного коллектора, обрыв цепи/короткое замыкание на массу. P0075 Цепь электромагнитного клапана управления впускным клапаном (ряд 1)
107 Контроль угла выдержки при останове. Выходной каскад зажигания — короткое замыкание на массу P0350 Неисправность первичной/вторичной цепи катушки зажигания
108 Датчик кислорода (после TWC) реле нагревателя (K35) — короткое замыкание на плюс (Ряд 1 Датчик 2)
109 Датчик О2 (после TWC) реле нагревателя (K35) – обрыв цепи/короткое замыкание на массу P0036 HO2S Цепь управления нагревателями (банк 1 Датчик 2)
110 Схема 87 Управление напряжения U в модуле управления HFM-SFI (N3/4) Неплановый P0561 System Voltage Unlessable104104104104
P0561 System Voltage Unlessable1041041113
P0561. 111 Напряжение питания цепи 87 U на модуле управления HFM-SFI (N3/4) — слишком низкое напряжение P0562 Низкое напряжение в системе0008 P0606 PCM Processor Fault
113 HFM-SFI control module (N3/4) is not coded P0602 Control Module Programming Error
114 Control module identification of N3/ 4 неисправно P0602 Ошибка программирования модуля управления
115 Неисправность байтов кодирования модуля управления для N3/4 P0602 Ошибка программирования модуля управления
116 CAN communication from infrared RCL control module (N54) faulty P0600 Serial Communication Link Malfunction
117 Starting attempt carried out with infrared RCL system locked P0513 Incorrect Immobilizer Ключ
118 Работа компрессора неправдоподобна P0234 Двигатель Турбокомпрессор/Нагнетатель Overboost Состояние
119 Магнитный сцепление с нагнетателями (Y2/1) – открытая цепь/короткая замыкания до заземления P0247 Турбоградинг. Ошибка ETS P0856 Входной сигнал системы контроля тяги
121 Сигнал ETS — короткое замыкание на плюс или разрыв цепи P0856 Входной сигнал системы контроля тяги
122 ????
123 Привод воздушного лоскута рециркулированного воздушного залевания (M16/7) – разомкнутая цепь/короткая замыкания P0243 Турбоаргер. /7) – короткое замыкание на плюс P0243 Соленоид A перепускной заслонки турбокомпрессора Неисправность
125 HFM-SFI control module (N3/4) P0606 PCM Processor Fault
126 HFM-SFI control module (N3/4) P0606 PCM Processor Fault
127 ISC и CC/ISC Привод смешан P0505 Система управления на холостом ходу
128 Контрольный модуль HFM-SFI
P0606 PCM-ошибка111111119
P0606 PCM-ошибка. 0004 129 Модуль управления HFM-SFI (N3/4) P0606 PCM Процесс процессора
130 ДИВА ДЕРЕНИЯ Птентиометр P0220 Throttle/Petal Place Sensor Sensor Seplicom/Swepal Placemor/Swepal Plocor/Switch Unchunction B.
131 Модуль управления HFM-SFI (N3/4) P0606 PCM Процесс процессора
132 HFM-SFI MODUL0008
133 Привод P0638 Диапазон управления приводом дроссельной заслонки (Банк 1)
134 HFM-SFI MODULE (N3/4008222 HFM-SFI MODULE (N3/40082222 HFM-SFI MODUL
135 Подача напряжения на потенциометр привода P0657 Напряжение питания привода “A” Цепь/обрыв
136
P0221 Throttle/Petal Position Sensor/Switch B Circuit Range/Performance Problem
137 HFM-SFI control module (N3/4) P0606 PCM Processor Fault
138 Привод P0638 Диапазон/функционирование привода дроссельной заслонки (ряд 1)
139 Кнопка круиз-контроля P0575 Входная цепь круиз-контроля

8

4

80010

140 Модуль управления HFM-SFI (N3/4) P0606 PCM Процесс процессора
141 HFM-SFI MODUL
142 Модуль управления HFM-SFI (N3/4) P0606 PCM Процесс процессора
143 Стоп лампа P0504. 0004
144 Модуль управления HFM-SFI (N3/4) P0606 PCM Процесс процессора
9002 2 CAN: SELICE SPENCOR SPEEPPER
P06008
CAN: SELICE SELICE SEPED SPEEPTION
.9
146 CAN: датчик скорости автомобиля на передней оси недостоверен P0600 Неисправность последовательного канала связи0008 P0600 Секретная связь. Ссылка по ссылке
148 Выходные выводы стартера к положительному P0615 Схема реле стартера
149 Звездный выходной
150 CAN: нет приема от модуля управления коробкой передач (N15/3) P0600 Неисправность канала последовательной связи
151 CAN: Нет приема из кондиционирования воздуха/автоматического кондиционирования воздуха (N19, N22) P0600 Ссылка на связь. ) P0600 Неисправность последовательного канала связи
153 Выход электрического вентилятора всасывания (двигатель/кондиционер) (M4/3) – короткое замыкание на плюс P0480 Неисправность цепи управления охлаждающим вентилятором I
154 Электрический вентилятор типа всасывания (двигатель/переменный вентилятор) (M4/3) Выход – короткий замыкание к отрицательному P0480 Fan Fan Cuprence. кодирование недостоверно P0700 Неисправность системы управления коробкой передач
156 CAN: сигнал от ETS/ABS недостоверен P0600 Неисправность канала последовательной связи
157 CAN: Сигнал от ETS/ABS неправдоподобный P0600 Ссылка по последовательной связи
158 CAN: Информация о тормозной информации2. 158 CAN: тормозной информационный 159 CAN: нет приема от EIS P0600 Неисправность канала последовательной связи
160 CAN: отключение подачи топлива ASR невозможно P0600 Ссылка по серийной связи. Ссылка на неисправность
161 CAN: ASR Переключение топливного переключателя P0600 Ссылка на передачу передач. P0600 Неисправность последовательного канала связи
163 CAN: отсутствует сигнал от кнопки круиз-контроля P0600 Неисправность последовательного канала связи
164 CAN: signal from cruise control pushbutton implausible P0600 Serial Communication Link Malfunction

PMS system

2 PMS coolant temperature sensor : short circuit P0115 Неисправность цепи температуры охлаждающей жидкости двигателя
3 Датчик температуры охлаждающей жидкости PMS: обрыв цепи P0115 Двигатель Температура температура. Схема неисправность цепи. Неисправность цепи температуры охлаждающей жидкости двигателя
6 Датчик температуры воздуха на впуске: короткое замыкание P0110 Всасывание температуры воздуха неисправность цепи. P0110 Неисправность цепи температуры воздуха на впуске
9 Датчик впускного коллектора в блоке управления PMS: недостоверно P0106 ​​Абсолютное давление/барометрическое диапазон давления/производительность
10 ВОЗМОЖНОСТИ ОСНОВНОЕ СТАВРИ Контакт скорости на приводе холостого хода P0510 Неисправность переключателя положения дроссельной заслонки закрыт
12 Контакт холостого хода на приводе холостого хода: плохой контакт P0510 Closed Throttle Position Switch Malfunction
13 Throttle valve actual value potentiometer in idle speed control actuator (M16/6r1) P0123 Throttle Position Sensor/Switch A Circuit High Input
14 Потенциометр фактического значения дроссельной заслонки в приводе управления холостым ходом (M16/6r1) P0122 Датчик положения дроссельной заслонки/переключатель A, низкий входной сигнал
15 Дроссельный клапан Фактическое значение фактическое значение в ДЕЛИЗОМЕТРА В приводе управления скоростью холостой хода (M16/6R1) P0124 Датчик положения дроссельной заслонки/переключатель A Схема A Intermittent
16108
1612108110
1612208. (M16/6r2) P0223 Датчик положения дроссельной заслонки/переключателя B, высокий уровень входного сигнала
17 Фактическое значение привода потенциометра в приводе управления холостым ходом (M16/6r2) P0222 Датчик положения дроссельной заслонки/переключатель B, низкий входной сигнал
18 Фактическое значение привода потенциометра в приводе управления холостым ходом (M16/6r2)
19 Неисправность системы управления холостым ходом (управление переходит в аварийный режим) P0507 Число оборотов системы управления холостым ходом выше ожидаемого
20 Неисправность в системе управления холостым ходом (управление переключается в аварийный режим работы) P0506 Обороты системы управления холостым ходом ниже ожидаемых
аварийный режим работы) P0505 Неисправность системы управления холостым ходом
22 Датчик кислорода (G3/2) P0132 02 Высокое напряжение в цепи датчика (ряд I, датчик 1)
23 Датчик кислорода (G3/2) P0134 02. 02 Неисправность цепи датчика (ряд I, датчик 1)
25 Нагреватель датчика кислорода для датчика кислорода (G3/4) P0031 Низкое напряжение в цепи управления нагревателем датчика кислорода (ряд 1, датчик 1)

0022 26

Нагреватель кислородного датчика для датчика кислорода (G3/4) P0032 Высокий уровень сигнала в цепи управления нагревателем датчика кислорода (ряд 1, датчик 1)
27 Нагреватель кислородного датчика G3) (датчик кислорода G3) P0135 02 Установка схема схемы нагревателя датчика (Банк 1 Датчик 1)
28 Управление Lambda на Rich Stop P0171 System Lean Lean (Bank 1)
2900822.
222222. остановка P0172 Система слишком богатая (банк 1)
30 Группа впрыска топлива, цилиндр 1 (Y62Y1) + Цилиндр 4 (Y62Y4) P0201. Злоучнение. 31 Группа клапанов впрыска топлива, цилиндр 1 (Y62y1) + цилиндр 4 (Y62y4) P0201 Неисправность цепи форсунки — цилиндр 1 (Y62y3) P0202 Неисправность инжектора – цилиндр 2
33 Группа клапана впрыска топлива, цилиндр 2 (Y62Y2) + Цилиндр 3 (Y62Y3) P0202 Винтором. Самоадаптация при богатой или обедненной смеси P0170 Неисправность регулировки подачи топлива (ряд 1)
350008
36 Самоадаптация при богатой или худой P0170 Неисправность отделки топлива (Банк 1)
37 Самоадфакция At At Rich или Lean P0170. 1)
38 Выходной каскад зажигания или катушка зажигания (T1/1) для цилиндров 1 + 40004 39 Выходной каскад зажигания или катушка зажигания (T1/1) для цилиндров 1 + 4 P0301
40 Выходной каскад зажигания или катушка зажигания 1 для 4 08 с 08 08 P0351 Неисправность первичной/вторичной цепи катушки зажигания A
41 Выходной каскад зажигания или катушка зажигания (T1/2) для цилиндров 2 + 3 P0352 Неисправность вторичной цепи зажигания B0008
42 Выходная стадия зажигания или катушка зажигания (T1/2) для цилиндров 2 + 3 P0302
43 Выходная стадия зажигания или зажигание (T1/2). 2 + 3 P0352 Неисправность первичной/вторичной цепи катушки зажигания B
44 Датчик положения коленчатого вала (L5) или магнит датчика положения на сегменте маховика Неисправность цепи датчика A положения коленчатого вала P03350008
45 Датчик положения коленчатого вала (L5) или магнит для датчика положения на сегменте маховика P0335. датчик положения на сегменте маховика P0335 Датчик положения коленчатого вала Неисправность цепи
47 Пробка подстройки сопротивления PMS (R16/7) P0002 Диапазон цепи управления регулятором объема топлива
48 PMS COSESAND COSTANCE TRAIG сигнал скорости (выход) от блока управления PMS (N3/6) P0654 Неисправность выходной цепи оборотов двигателя
50 TN сигнал скорости (выход) от блока управления PMS (N3/6) P0654 Электрон. Руководителя rpm Установка выходной цепи
51 Скорость дороги из блока управления ABS (N30) P0500. Скорочный датчик скорости. (N30)
P0500 Неисправность датчика скорости автомобиля
53 Реле частичного подогрева впускного коллектора (K3/1)(Модель 124 с КАТ только до 06/93) P0540 Цепь нагревателя впускного воздуха “A”
54 Реле частичного подогрева впускного коллектора (K3/1) (только для моделей 124 с KAT до 06/93) P0540 Нагреватель впускного воздуха “A” Схема
55 Реле топливного насоса (K27) P0627 Топливные насосы «A». ” Цепь управления/обрыв
57 CO потенциометр (R33) (без KAT) P0001 Цепь управления регулятором объема топлива. Цепь управления регулятором объема/обрыв
59 Переключающий клапан регенерации (Y58/1) P0443 Цепь клапана управления продувкой системы улавливания паров топлива
60 Переключательный клапан регенерации (Y58/1) P0443 Система управления эмиссией. Медленная реакция цепи (ряд 1, датчик 1)
62 Переключающий клапан задержки точки переключения (Y3/3) (только KAT с AG) P0815 Цепь переключателя повышения передачи
63. Поставка напряжения на блоке управления PMS (N3/6) не логично/напряжение слишком низкое P0561 Напряжение системы Нестабильное
64 Immobilizer. короткое замыкание на плюс P0513 Неправильный ключ иммобилайзера
65 Сигнал иммобилайзера от блока управления IFZ: обрыв/короткое замыкание на минус P0513 Неправильный ключ иммобилайзера
66 Попытка запускает двигатель, когда система блокировки IFZ заблокирована P0513 Неправильный иммобилайзер.
68 Обрыв цепи контакта холостого хода P0510 Неисправность переключателя положения закрытой дроссельной заслонки
69 Выхлопные газы: короткое замыкание на +12В. P0488 Цепь управления дроссельной заслонкой рециркуляции отработавших газов “A” Диапазон/функционирование
70 Выхлопные газы: обрыв цепи/короткое замыкание на массу. Производительность
71 Изменено передаточное число заднего моста (ARDIO.RU) P0730 Неверное передаточное число
72 Сигнал соотношения задней оси неверно (ardio.ru) P0730 Неправильное передаточное соотношение
73 Защита передачи передачи с помощью заземления или активного.
74 Обрыв цепи защиты коробки передач или короткое замыкание на плюс

Радиосистема Ericsson — Ericsson

Радиосистема Ericsson — Ericsson

Дом Полное портфолио сети Радиосистема Эрикссон

Portfolio

5G RAN

Ericsson Radio System — это сквозная модульная и масштабируемая сеть радиодоступа, состоящая из оборудования, программного обеспечения и сервисов. Его портфолио включает в себя продукты в области решений для антенн, радио, вычислений RAN, сайтов и транспортных решений — все они управляются общей системой управления. Радиосистема Ericsson предназначена для управления всеми типами объектов и сценариями трафика, даже по мере роста технологий и пропускной способности сетей, от 2G до 5G, обеспечивая лучшую в отрасли производительность на минимальной площади объекта при минимальном энергопотреблении.

Ericsson Radio System — это сквозная модульная и масштабируемая сеть радиодоступа, состоящая из оборудования, программного обеспечения и сервисов. Его портфолио включает в себя продукты в области решений для антенн, радио, вычислений RAN, сайтов и транспортных решений — все они управляются общей системой управления. Радиосистема Ericsson предназначена для управления всеми типами объектов и сценариями трафика, даже по мере роста технологий и пропускной способности сетей, от 2G до 5G, обеспечивая лучшую в отрасли производительность на минимальной площади объекта при минимальном энергопотреблении.

ExpandCollapse

НАШИ ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Комплексные решения

Емкость, компактность и покрытие для создания высокопроизводительных сетей радиодоступа (RAN)

Модульная

Оптимальная модульность для обеспечения минимальной совокупной стоимости владения

Готовность к будущему

Разработан для перспективных и устойчивых сетей

Просто как 1,2,3Cs

Ericsson Radio System обеспечивает покрытие, пропускную способность и пропускную способность для любого сетевого сценария

Посмотреть видео

Ассортимент нашей продукции

Радио

Основан на современной технологии и может работать в режимах GSM, WCDMA, LTE и 5G с использованием FDD, TDD.

  • макрос
  • Маленькие клетки
Вычисления РАН

Платформа обработки радиодоступа в радиосистеме Ericsson с процессорами основной полосы и радио.

Программное обеспечение радиосистемы

Обеспечивает гибкость при работе с сетями и бизнес-реалиями, используя лучшие возможности 2G, 3G, 4G и 5G.

  • Совместное использование спектра Эрикссон
  • Сеть радиодоступа NR
  • Плагины 5G
  • Сеть радиодоступа LTE
  • Увидеть все
Мобильный транспорт

Микроволновые, маршрутизирующие и оптические решения для сетей радиодоступа, включая продукты партнеров.

  • микроволновка
  • Маршрутизатор серии 6000
  • Оптический фронт
Антенная система

Антенная система является одним из наиболее важных элементов сети радиодоступа.

  • Антенна
  • Устройство антенной линии
  • Аксессуары для антенных систем
  • Система подачи
Система радиосайтов

Материалы для радиоплощадок, такие как антенны, корпуса, источники питания, монтажные материалы и инструменты.

  • Корпус и мощность
  • Интегрированные решения для сайтов
  • Удаленное управление сайтом
Радиосистемные решения

Ericsson Radio System — индивидуальные решения для различных радиотехнологий и сценариев использования.

  • Совместное использование спектра Эрикссон
  • Решение для нарезки 5G RAN
  • Гигабитный LTE
  • Бережливый перевозчик
  • Увидеть все

Загрузки

Краткое описание
Контрольные измерения в сетях 5G PDF 17 мая 2022 г.

Открытое функциональное разделение RAN, объяснение

Открытые сети радиодоступа предлагают возможность размещения сетевых функций в разных местах на пути прохождения сигнала. Этот вариант, называемый функциональным разделением, позволяет сетевым инженерам оптимизировать производительность и находить компромиссы.

Начиная с беспроводных сетей 2G, архитектуры сетей радиодоступа (RAN) основывались на монолитных строительных блоках. Эти сети, а также многие сети 5G, содержали функции в проприетарных блоках, называемых модулями основной полосы частот (BBU), в основании радиомачт. Блоки BBU демодулируют радиочастотный сигнал, преобразовывая выходной сигнал в потоки цифровых данных для передачи по обратному каналу в базовую сеть. Эта ситуация меняется и становится более открытой.

Начиная с самых ранних этапов внедрения 5G New Radio (NR) предпринимались усилия по дезагрегации BBU (рис. 1) путем разделения функций, выходящих за пределы радиоблока (RU), на распределенные блоки (DU) и централизованные блоки (CU). Аргументом в пользу дезагрегации была гибкость, позволяющая сетевым операторам решать, как разместить эти функции и максимизировать производительность. Гибкие аппаратные и программные реализации обеспечивают масштабируемое и экономичное развертывание сети. Чтобы произошло разделение, аппаратные и программные компоненты должны быть совместимы, что позволит сетевым инженерам смешивать и сочетать эти устройства от разных поставщиков. Дезагрегация также приводит к компромиссам при принятии решения о том, какая единица должна контролировать определенные операции — функциональное разделение.

Рис. 1. Концепция Open RAN отделяет распределенные блоки и централизованный блок от частного блока основной полосы частот, соединяя их с помощью открытых интерфейсов. Источник: Параллельная беспроводная связь.

Открытая RAN предполагает горизонтальную открытость — с открытыми интерфейсами, позволяющими функциям RAN соединяться с другими функциями, от радиомодуля (RU) к основной полосе частот (DU-CU), от контроллера к NMS/оркестратору. С гибкостью приходят компромиссы. Где должны находиться сетевые функции. Хотя ясно, что функции RF должны быть в RU, остальное — это решение.

Разделенная архитектура (между центральными и распределенными модулями) позволяет координировать характеристики производительности, такие как задержка и стоимость. Сетевые инженеры должны выбирать между управлением нагрузкой, оптимизацией производительности в реальном времени и адаптацией к различным вариантам использования для поддержания качества обслуживания (QoS). Игры, голос, видео имеют разные допуски по задержке. Эти услуги зависят от различных сценариев транспортировки и развертывания, например, в сельской местности или в городе, которые имеют разный доступ к оптоволокну, по которому передаются данные.

Концепция функционального разделения была введена для 5G, хотя ее можно применять и к 2G, 3G и 4G. Эти предыдущие поколения с их более низкой скоростью передачи данных, чем 5G, все еще могут извлечь выгоду из Open RAN, хотя и не в такой степени, как 5G.

Горизонтальное открытие сети RAN может привести к появлению новой линейки недорогих радиоплееров, а операторам мобильной связи будет предоставлен выбор для оптимизации вариантов развертывания в соответствии с конкретными требованиями к производительности при гораздо меньших затратах.

Функциональные группы RAN
3GPP рассматривала концепцию разделения (DU и CU) для 5G с самого начала написания своих спецификаций. DU отвечает за уровень 1 реального времени (L1, физический уровень) и нижний уровень 2 (L2), который содержит уровень канала передачи данных и функции планирования. CU отвечает за нереальные, более высокие функции L2 и L3 (сетевой уровень).

В то время как CU будут поддерживать функции, подобные BBU, такие как цифровая обработка, DU основаны на программном обеспечении и могут содержать некоторые функции, связанные с удаленной радиоголовкой (RRH), содержащейся в RU. Вот тут-то и появляется концепция Open RAN: от серверов на базе COTS для программного обеспечения DU и CU до RU от любого поставщика.

  • RU: Это радиоаппаратный блок, преобразующий радиосигналы, поступающие и исходящие от антенны, в цифровой сигнал для передачи по пакетным сетям. Он обрабатывает цифровой интерфейс (DFE) и нижний физический уровень, а также функции цифрового формирования луча. Предполагается, что конструкции 5G RU должны быть интеллектуальными «по своей сути», но ключевыми факторами при проектировании RU являются размер, вес и энергопотребление. Развернуто на месте.
  • DU: Программное обеспечение распределенного устройства, развернутое на месте на сервере COTS. Программное обеспечение DU обычно развертывается рядом с RU на месте и запускает RLC, MAC и части физического уровня. Этот логический узел включает в себя подмножество функций eNodeB (eNB)/gNodeB (gNB), в зависимости от варианта функционального разделения, и его работа контролируется CU.
  • CU: Программное обеспечение централизованного устройства, которое запускает уровни управления радиоресурсами (RRC) и протокола конвергенции пакетных данных (PDCP). gNB состоит из CU и одного DU, подключенного к CU через интерфейсы Fs-C и Fs-U для CP и UP соответственно. CU с несколькими DU будет поддерживать несколько gNB. Разделенная архитектура позволяет сети 5G использовать различное распределение стеков протоколов между CU и DU в зависимости от доступности промежуточных узлов и конструкции сети. Это логический узел, который включает в себя функции gNB, такие как передача пользовательских данных, управление мобильностью, совместное использование RAN (MORAN), позиционирование, управление сеансом и т. д., за исключением функций, которые выделены исключительно для DU. CU управляет работой нескольких DU по промежуточному интерфейсу. Программное обеспечение CU может быть размещено вместе с программным обеспечением DU на одном сервере на площадке.

Поскольку функционально разделенная архитектура RAN (рис. 2) полностью виртуализирована, функции CU и DU выполняются как виртуальные программные функции на стандартном коммерческом готовом оборудовании (COTS) и могут быть развернуты в любом многоуровневом центре обработки данных RAN.

Рис. 2. Дезагрегация открытой RAN с помощью RU, DU, CU предлагает несколько вариантов размещения функций RAN.

Поскольку функции являются виртуальными, несколько независимых экземпляров DU и CU могут совместно использовать одни и те же физические (серверные) ресурсы. Это позволяет нескольким службам RAN работать на одном и том же оборудовании, каждая со своими собственными требованиями и потребностями в ресурсах.

Существует три цели отделения функций DU от RU:

  • Снижение стоимости. Менее интеллектуальные RU стоят меньше.
  • Возможность одновременного просмотра сектора RU, а не только отдельного RU. Это поможет включить такие функции, как CoMP.
  • Поскольку обработка выполняется в DU, ресурсы могут быть объединены в пул, что дает выигрыш в объединении.

Централизованное развертывание основной полосы частот обеспечивает балансировку нагрузки между различными RU. В большинстве случаев DU будет располагаться рядом с одним или несколькими RU и выполнять интенсивные задачи обработки, такие как быстрое преобразование Фурье/обратное быстрое преобразование Фурье (FFT/IFFT), используемые в модуляции OFDMA. Обработка основной полосы частот, ориентированная на периферию, обеспечивает малую задержку, локальный прорыв, бесшовную мобильность с управлением помехами в реальном времени и оптимальную оптимизацию ресурсов.

Сервер CU и соответствующее программное обеспечение могут быть размещены вместе с DU или размещены в региональном облачном центре обработки данных. Фактическое разделение между DU и RU (рис. 2) может отличаться в зависимости от конкретного варианта использования и реализации (определение O-RAN Alliance — вариант 7.2, а Small Cell Forum — вариант 6). Номер параметра увеличивается по мере приближения к RU и физическому уровню. Это противоречит традиционной модели OSI, в которой уровень 1 является физическим уровнем.

Хотя разделение CU/DU добавляет гибкости в развертывании сервисов RAN, стоимость RU по-прежнему требует решения. Сегодня интерфейс между BBU и RU в 4G LTE является собственностью производителей мобильного оборудования и основан на интерфейсе Common Public Radio Interface (CPRI). CPRI не является открытым интерфейсом. У него есть зависимости в реализации BBU и RRH, которые требуют, чтобы оба исходили от одного и того же поставщика. Кроме того, это создает узкое место; он основан на передаче цифровых радиосигналов непосредственно по оптическому волокну «точка-точка». Это создает проблему затрат, когда необходимо установить оптоволоконное соединение «точка-точка» между несколькими RU микросоты и BBU, установленными на расстоянии 20 км. Интерфейс CPRI требует постоянной скорости передачи независимо от нагрузки, и отсутствует возможность статистического мультиплексирования.

В 2017 году Ericsson, Huawei, NEC и Nokia представили обновление для этого интерфейса под названием расширенный CPRI (eCPRI). Интерфейс eCPRI использует Ethernet в качестве интерфейса L2, что позволяет использовать существующие решения для контроля, управления и синхронизации. Ethernet обеспечивает коммутацию на основе пакетов и статистическое мультиплексирование нескольких соединений RU на одном транспортном волокне, что снижает стоимость развертывания микроячеек.

Отрасль приходит к единому мнению, что интерфейсом нижнего уровня, соединяющим RU и DU (fronthaul), должен быть eCPRI, обеспечивающий наименьшую задержку при меньших затратах. eCPRI определяет несколько вариантов разделения в стеке протоколов, и, как показано на рис. 3, эти параметры соответствуют функциональным возможностям 3GPP RAN и O-RAN Alliance.

Рис. 3. Собственный интерфейс CPRI (слева) по сравнению с открытым интерфейсом eCPRI, способным поддерживать низкую задержку при гораздо меньших затратах.

Поскольку задержка прямого трафика ограничена 100 мкс, с этим помогает интерфейс eCPRI. Как показано на рис. 4, один DU может обслуживать RU на расстоянии до многих километров. Использование eCPRI становится рентабельным.

На разделение DU/CU практически не влияет тип физической инфраструктуры. Основным новым интерфейсом является интерфейс F1 на рис. 4 между DU и CU. Midhaul соединяет CU с DU. Хотя могут быть разные разделения, де-факто между DU и CU рассматривается только вариант 2. Также очень мало различий в интерфейсе промежуточного участка между различными сплитами (1-5). Задержка на канале должна быть около 1 мс. Централизованный БД может управлять БД в радиусе 80 км.

Рисунок 4. Интерфейс Open RAN F1 между DU и CU становится промежуточным каналом. Источник: Altran (Aricent)

Транспортная сеть соединяет ядро ​​4G/5G с CU. Ядро 5G может находиться на расстоянии до 200 км от CU.

В связи с увеличением занимаемой площади развертывания оптоволокно и доступность необходимых передних линий могут стать проблемой. Распределяя стеки протоколов между различными компонентами (разные разделения), сетевые инженеры и поставщики могут сосредоточиться на удовлетворении жестких требований к почти идеальному FH между RU, DU и CU.

Какой сплит?
Выбор способа разделения функций NR в архитектуре зависит от некоторых факторов, связанных со сценариями развертывания радиосети, ограничениями и предполагаемыми поддерживаемыми вариантами использования. Три ключевых из них:

  • Необходимость поддержки определенного QoS для предлагаемых услуг (например, низкая задержка, высокая пропускная способность для городских районов) и приложений реального/не реального времени.
  • Поддержка определенной плотности пользователей и потребности в нагрузке для данной географической области.
  • Доступные транспортные сети с разным уровнем производительности, от идеальных до неидеальных.

Операторам мобильной связи нужна гибкость, позволяющая выбирать различные разделения на основе одного и того же аппаратного обеспечения и сетевых компонентов на базе COTS. Гибкость достигается за счет использования различных программных реализаций. Уровни протоколов могут находиться в разных компонентах в зависимости от доступности и сценариев развертывания. Такой подход снизит стоимость операций и общую стоимость для операторов мобильной связи.

Более высокие функциональные разделения более желательны для вариантов использования пропускной способности в густонаселенных городских районах, в то время как более низкие функциональные разделения будут оптимальными решениями для вариантов использования покрытия. Таким образом, в то время как при более низком функциональном разделении используются далеко не идеальные передние маршруты, существует большая зависимость от производительности передних маршрутов для более высоких функциональных разделений (рис. 5).

Рис. 5. Функциональное разделение делит сетевые функции таким образом, что удаленный радиоблок может содержать только радиочастотные функции или несколько функций, таких как уровень PHY, уровень MAC или уровень RLC, в зависимости от требований сети. Источник: Параллельная беспроводная связь

Сопоставление функций устройствам приводит к различным вариантам функционального разделения RAN. То есть, на какие уровни стека протоколов сопоставляются RU, DU или CU. Разделение между DU и RU теперь официально определяется 3GPP.

Эта новая архитектура разделенной RAN позволяет развертывать функции DU и CU либо централизованно, либо на границе, близкой к RU, в зависимости от требований к задержке и пропускной способности транзитного соединения. Таким образом, он обеспечивает большую гибкость при выполнении различных сценариев развертывания.

Чтобы в полной мере воспользоваться преимуществами разделенной архитектуры, обеспечивающей совместимость, возможность выбора лучших в своем классе компонентов и масштабируемость, любая сеть должна поддерживать функции основной полосы частот 2G, 3G, 4G и 5G (рис. 6). Для обеспечения наилучшей поддержки задержки функции основной полосы частот DU и программное обеспечение CU отделены от оборудования и развернуты на NFVI или в виде контейнеров. Оператор мобильной связи может использовать любые требования к виртуальным машинам и/или любой поставщик гипервизора или оркестрации, чтобы обеспечить такое функциональное разделение.
Различные функциональные разделения RAN работают для разных вариантов использования.

Рис. 6. Программное обеспечение DU и CU может быть «голым железом» или контейнерным в зависимости от требований к развертыванию.

Один сплит может не подойти всем. Решение, которое может поддерживать множество технологий, включая не только 4G и 5G, но и 2G и 3G, является наиболее привлекательным для операторов мобильных сетей (MNO), поскольку оно упрощает управление сетью и снижает затраты. Split 7.2 лучше всего подходит для 4G и 5G; split 8 будет лучшим вариантом для 2G и 3G. Оба варианта могут работать с радиомодулями 7. 2 Open RAN.

Функциональное разделение RAN 6: разделение малых сот
Интерфейс nFAPI малых сот (сетевой FAPI) в функциональном разделении RAN 6 на рис. 7 обеспечивает открытую экосистему RAN, позволяя любому CU/DU небольшой соты подключаться к любому радиомодулю малой соты. (С-РУ). 5G FAPI поощряет конкуренцию и инновации среди поставщиков оборудования для платформ малых сот, программного обеспечения для платформ и прикладного программного обеспечения, предоставляя общий API. Эти интерфейсы помогут сетевым архитекторам, позволяя им комбинировать распределенные и центральные блоки от разных поставщиков.

Рисунок 7. В Split 6 уровни RF, верхний PHY и нижний PHY находятся в радиоблоке. Источник: Small Cell Forum

Функциональное разделение RAN 7: Плотные и городские районы
В случае потребности в услугах, более чувствительных к задержкам, исходя из соответствующей доступности Fronthaul, предпочтительным решением будет разделение MAC-PHY. Вариант 7 Архитектура с разделением предполагает, что DU обрабатывает RRC/PDCP/RLC/MAC и более высокие функции PHY, тогда как RU обрабатывает более низкие функции PHY и RF. Функциональность CU может быть встроена в DU на том же сервере или может быть передана по сети в качестве виртуализированного объекта агрегации вместе с контроллером или агрегатором OpenRAN. Вариант 7 (рис. 8) позволяет операторам делиться или объединять выгоды, сохраняя при этом минимальное использование ресурсов обработки как в DU, так и в RU, что приводит к очень рентабельному варианту с низкой стоимостью и идеальному варианту для распределенного развертывания RAN, включая Massive MIMO. .

Рисунок 8. Разделение 7 перемещает верхний уровень PHY в DU. Источник: Parallel Wireless

Более высокие разветвления, как в 7.x, идеально подходят для 4G и 5G и могут поддерживать трафик в густонаселенных городских районах.

Альянс O-RAN определил передний интерфейс нескольких поставщиков между DU и RU на основе Split 7-2x. В терминологии O-RAN RU обозначается как O-RU, а DU обозначается как O-DU.

Спецификации Fronthaul включают протоколы плоскости управления, пользователя и синхронизации (CUS) и управления (M), как показано на рисунке 9. .

Рис. 9. Архитектура O-RAN. Источник: Альянс O-RAN

Функциональное разделение RAN 8: Для 2G и 3G
Кроме того, Альянс O-RAN облегчает интеграцию различных связанное с этим тестирование радиосовместимости остается независимым от тестирования переднего участка сети O-RAN.

Split 8 основан на стандартном интерфейсе CPRI и существует уже некоторое время. При разделении трафика 8 все функции (от PHY до уровней RRC), за исключением RF, обрабатываются DU, в то время как уровень RF находится в радио (рисунок 10).

Рисунок 10. В Split 8 в радиоблоке находится только радиочастотное оборудование. Источник: Parallel Wireless

Split 8 очень эффективен в 2G и 3G, где скорость трафика намного ниже (и, следовательно, сама обработка в определенной степени ниже) и может быть легко реализована на сервере x86, позволяя операторам использовать оптимизированные по стоимости RU с минимальной логикой и обработкой. DU и RU должны быть совместимы с другими DU и RU третьих сторон. Улучшение по сравнению с устаревшим Split-8 заключается в том, что для того, чтобы RU могли запускать несколько технологий через один и тот же интерфейс fronthaul, теперь им необходимо использовать eCPRI вместо устаревшего интерфейса CPRI между RU и DU. Этот подход позволяет централизованно агрегировать трафик из RU, что, в свою очередь, обеспечивает беспрепятственный переход от традиционной экосистемы LTE к экосистеме NR.

RAN DU в режиме реального времени L2 выполняет функции и обработку основной полосы частот. В рабочей группе O-RAN Alliance предложено, чтобы DU поддерживал несколько RU. Для правильной обработки цифровой обработки сигналов и ускорения сетевого трафика можно использовать ПЛИС. Аппаратное ускорение считается требованием для 5G, но в меньшей степени для 2G, 3G и даже 4G.

Также особое внимание уделялось аппаратным ускорителям — FPGA и GPU — для ускорения чувствительной обработки в режиме реального времени для самых нижних уровней базовой полосы радиосвязи 5G. FPGA в RU не только выполняют задачи цифровой обработки, но также могут интегрировать некоторые аналоговые подсистемы. Xilinx, например, интегрировала смешанные аналогово-цифровые подсистемы (включая ЦАП и АЦП) в свое семейство устройств RFSoC.

Ericsson и Nokia рассматривают ускорение на основе графического процессора для некоторых рабочих нагрузок виртуальной сети радиодоступа (vRAN), особенно для 5G M-MIMO и для искусственного интеллекта. Снижение общей стоимости будет приоритетом, и решение на базе архитектуры процессоров GP, обеспечивающее наиболее эффективные и экономичные элементы вычислений, хранения и сети, будет стимулировать инновации.

Реальные реализации
Альянс O-RAN уже определил O-Cloud (Облако O-RAN), поскольку O-RAN включает облачную RAN для одного или нескольких арендаторов и сквозную автоматизацию RAN. O-Cloud (рис. 11) включает как пограничное облако (vCU), так и удаленное облако (vDU/vRU).

Рисунок 11. O-Cloud переносит некоторые функции O-RAN в облако. Источник: O-RAN Alliance

Поскольку периферийное оборудование должно быть компактным, энергоэффективным и защищенным, многие операторы и поставщики склоняются к развертыванию DU и CU на месте (дальнее периферийное облако) на одном сервере, чтобы снизить стоимость и сложность развертывания. . Основываясь на своем опыте, Nokia (рис. 12) считает, что единственно правильное разделение — это RU и DU. Время покажет, обеспечит ли интеграция DU одного поставщика с CU другого поставщика гибкость и экономию.

Рисунок 12. Взгляд Nokia на Open RAN состоит в том, чтобы иметь функциональное разделение между Ru и DU, но сохранять функции DU и CU централизованными. Источник: Nokia

В целом можно ожидать, что функциональное разделение RAN снизит затраты на сеть, если интерфейсы между аппаратными и программными компонентами открыты.

Юджина Джордан начала свою карьеру в сфере телекоммуникаций в качестве секретаря, а сейчас является вице-президентом по маркетингу в Parallel Wireless.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
