Система улавливания топливных испарений (EVAP) – общая информация, проверка состояния и замена компонентов
Общая информация
Система аккумулирует скапливающиеся в системе питания за время стоянки автомобиля топливные испарения и обеспечивает вывод их во впускной трубопровод для сжигания в процессе нормального функционирования двигателя.
В состав любой системы EVAP обязательно входит специальный адсорбер, заполненный
активированным углем, который, собственно, и собирает в себе топливные испарения.
Способ вывода испарений из адсорбера может варьироваться в зависимости от конструкции
конкретной системы. Приведенное ниже описание позволит читателю достаточно детально
разобраться в принципах функционирования системы EVAP любого типа.
|
Описываемая конструкция не обязательно должна полностью соответствовать конструкции системы, установленной на конкретном автомобиле, однако принцип функционирования является общим для всех моделей, оборудованных системой впрыска топлива. В случае выявления каких-либо отклонений, сверьтесь с информацией, приведенной на ярлыке VECI, закрепленном под капотом. |
Крышка заливной горловины топливного бака оборудована двухсторонним предохранительным клапаном. В случае отказа системы клапан обеспечивает отвод топливных испарений в атмосферу.
Другой запорный клапан (клапан ORVR) установлен вблизи топливного бака и обеспечивает
регулировку отвода топливных испарений в угольный адсорбер в зависимости от перепадов
давления/разрежения, связанных с изменением температуры.
По пути к угольному адсорберу топливные испарения пропускаются через двухходовой клапан и по вентиляционным шлангам попадают в установленный в двигательном отсеке угольный адсорбер, где аккумулируются в течение всего времени стоянки.
При запуске двигателя до момента прогревания его до определенной температуры запорный электромагнитный клапан продувки адсорбера остается закрытым, допуская открывание диафрагменного клапана продувки за счет увеличения глубины разрежения во впускном трубопроводе. Из адсорбера топливные испарения через диафрагменный клапан выдуваются во впускной трубопровод, откуда поступают в камеры сгорания, где выжигаются в процессе нормального функционирования двигателя.
Топливный бак оборудован также датчиком, отслеживающим изменения давления в баке как во время стоянки, так и на ходу автомобиля.
ПРОВЕРКА
|
По счастью,
система EVAP, как и прочие системы снижения токсичности отработавших
газов, защищена дополнительными гарантийными обязательствами.
Чаще всего отказы системы EVAP оказываются связанными с повреждением
адсорбера или выходом из строя вакуумных шлангов.
При холодном (температура ниже 66°С) и работающим
на холостых оборотах двигателе, разрежение здесь должно отсутствовать,
– в противном случае следует проверить состояние электромагнитного
клапана управления продувкой адсорбера. Если разрежения нет,
поднимите обороты двигателя до 3000 в минуту и прогрейте агрегат
до нормальной рабочей температуры (вентилятор системы охлаждения
должен сработать). Теперь прибор должен зарегистрировать разрежение,
– в противном случае, опять-таки проверьте состояние клапана
управления продувкой (см. параграф 7).
Отсоедините вакуумный шланг от запорного вентиляционного клапана
угольного адсорбера, подключите ручной вакуумный насос и при включенном
зажигании (не запускайте двигатель) удостоверьтесь, что клапан не
допускает утечек, в противном случае замените его.
При отсутствии питания проверьте
электропроводку на участке цепи на участке между электромагнитным
клапаном и предохранителем № 6 на 15 А.
Если разрежение по-прежнему отсутствует,
рассоедините 2-контактный электрический разъем и повторите проверку
разрежения в трубопроводе. Если разрежения нет и на этот раз, проверьте
состояние и правильность прокладки вакуумных шлангов. Если разрежение
имеет место, проверьте на наличие короткого замыкания электропроводку
на участке цепи между 2-контактным разъемом и РСМ.
В случае необходимости замените адсорбер.
ЗАМЕНА
Угольный адсорбер
|
EVAP| клапан продувки, адсорбер, клапан, EVAP, ошибка, двигателя, P0444 |
kitih
Особенности устройства адсорбера
14 июля 2012
magicgoody

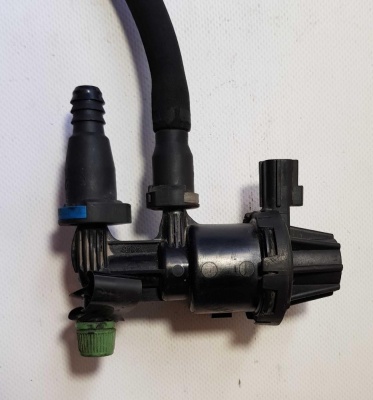

Клапан адсорбера находится вот здесь .
22 окт ября 2016
24 фев раля 2019
ФФ2 1.8 -2.0L.
Пару недель назад пришли похолодания, и я заметил что авто как то не стабильно стало работать, двигатель чуть подтрясовало, а далее начали плавать обороты, чаще вниз, на светофорах авто пыталось заглохнуть, иногда при торможении и остановке его начинало трясти…Чек не загорался.
Сначала грешил на подсос воздуха при смене двигателя, но там все прокладки были заменены на оригинал, ну и так как за эти годы у меня накопилось куча запасных исправных датчиков, я начал всё по очереди менять, катушки, свечи, датчик кислорода, датчик дроссельной заслонки, форсунки за одно и поменял резиновые колечки…даже датчик коленчатого вала, и клапан ЕГР не чего не помогало…проверил всё, всё в идеале, а обороты плавают, и авто не устойчиво работает…Заехал на диагностику ошибок нет, всё работает исправно.Конечно же я проверял и клапан адсорбера, дедовским способом, подключил к нему постоянное питание (полярность не важна), щёлкает, дуешь не продувается, подал напряжение открывается и свободно продувается… помимо этого подрос расход топлива, и авто на низах было вялым…после простоя на 5-10 секунд приходилось дольше крутить стартером, раньше запускалось только ключ поднёс, и раз был дабл.старт.
В один день двигаясь в потоке, я услышал что сзади слышен шум, бензонасос шумно заработал, а насос недавно я поставил оригинал от Мазда 3, ещё и 1000км не проехал…авто начало пытаться глохнуть.
прижался к обочине, заглушил авто, достал воронку из багажника и вставил в горловину бензобака, от туда раздалось сильное шипение, я даже не успел понят от туда или туда…после чего авто спокойно завелось, заработало ровно, бензонасос тоже тихо заработал, затем я снял шланг с впускного коллектора и заткнул отверстие шлангом с болтиком, обороты все ровно плавали но уже не так сильно и авто не пыталось заглохнуть, так я неделю и ездил с воронкой, убирал только на парковке.
После этого у меня не осталось сомнения что это клапан адсорбера, вспомнил я и случай прошлой зимой однозначно, это произошло из за этого клапана. Я сюда писал прошлой зимой , когда в мороз у меня бак взорвался.
1) www.drive2.ru/l/493243116317311234/
2) www.drive2.ru/l/493694190962606258/
Доехав до места я начал детально копать в сторону клапана адсорбера, сопротивление на исправном клапане должно быть до 30 , мерять надо на горячую, у меня на холодную было 32.2 , на горячую 36.1 , затем берём шприц, плотно вставляем в трубку и тянем на себя, должен создаваться вакум, у меня создавался вакум но через несколько секунд он пропадал, а должен быть постоянный, то есть клапан мёртв.
На разборках смысла брать их нет, они все мёртвые…

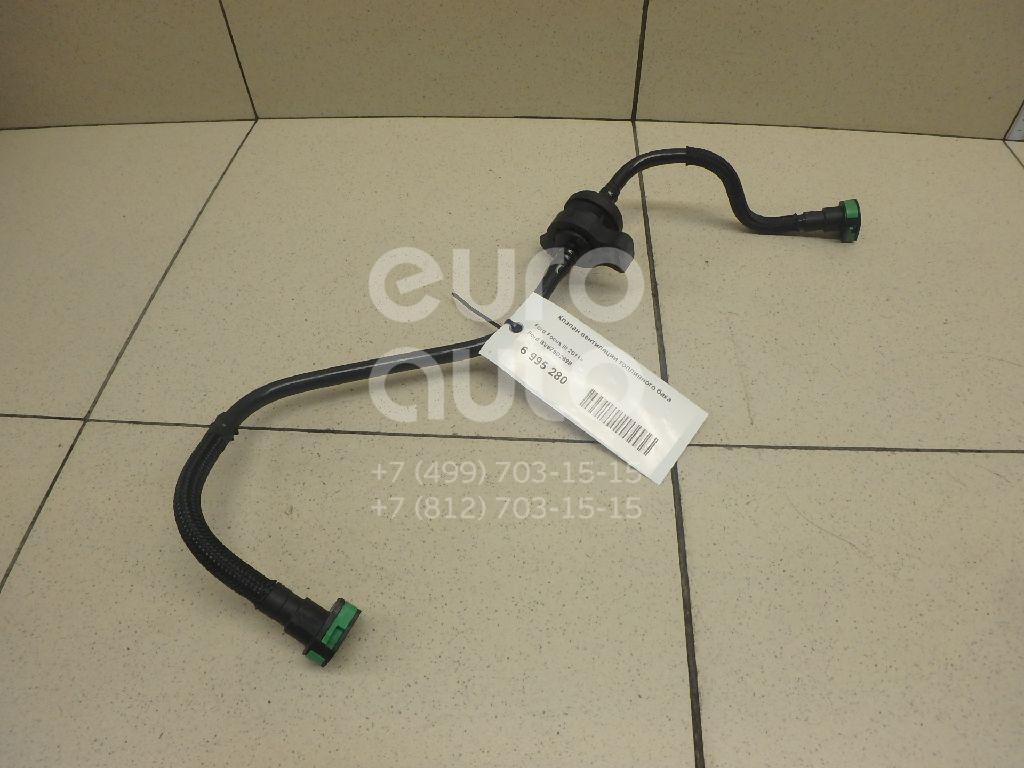

Оригинальный клапан Ford 1669555 цена около 3100т.руб (Autodoc.ru февраль 2019 г.) Bosch…на родном клапане стоит код стоит Bosch 0280142412 но что-то я по нему ни чего не нашёл, помониторил просторы интернета, наткнулся на такие же проблемы на Форд Фокус 3, на одном тоже бак плющило www.drive2.ru/l/495070779520581893/…
нашёл бюджетный вариант клапана продувки
1) Клапан продувки адсорбера Bosch 0280142479 600 р. (Autodoc.ru февраль 2019 г.) точно такой же как у нас, и разъём и внешне один в один, только разъём развёрнут в обратную сторону, поэтому несколько см проводов придётся нарастить/удлинить при помощи паяльника, но это не проблема.( цена клапана продувки адсорбера 853р)
2) Топливный Г-образный быстросъём, продаётся в любом магазине запчастей.
3) Шланг внутренний диаметр 8мм Gates
4) 4 штуки пружинных хомута на 13мм (так как наружный диаметр шланга у меня 14мм) но держится плотно и без хомутов…
Теперь в будущем, если потребуется замена, то можно быстро и просто заменить, и главное дешевле.
После замены пропала дрожь двигателя, плавающие обороты, авто стало бодрее, запускается без дабл стартов , как и раньше стоит только поднести ключ.
