Как работает кнопка пуска двигателя?


Многие современные автомобили могут заводиться не только от поворота ключа в замке зажигания, а от очень удобного нажатия кнопки, которая также приводит в действие стартер двигателя. Правильно называть эту кнопку «Start Engine», и главным ее достоинством является упрощенная процедура запуска двигателя. Подобное преимущество сразу бросилось в глаза владельцам автомобилей, у которых нет такой возможности, и они придумали свой способ установки и подключения кнопки стартера. Профессиональные автоэлектрики сегодня устанавливают такую кнопку даже на машины с карбюраторным двигателем. Сегодня мы тоже попробуем ознакомить вас с процедурой установки кнопки стартера на автомобиль.

1. Запуск двигателя с кнопки, или как кнопка стартера упрощает жизнь автовладельцам.

Каких-то существенных отличий автомобиль с кнопкой «Start Engine» от всех остальных моделей не имеет. По сути, наличие кнопки – это и есть главное отличие. Правда, такая система запуска стартера не является самодостаточной. Чтобы ею пользоваться, необходимо иметь доступ к автомобилю без ключа. Это и логично: зачем вам иметь возможность заводить авто без ключа, если, чтобы попасть в салон, вам приходится постоянно носить этот ключ с собой? Но и меры предосторожности при создании такого способа запуска стартера, конечно же, были учтены – кнопка среагирует на нажатие только в том случае, если в салоне будет находиться электронный ключ.

Именно последний и обеспечивает доступ в автомобиль, а также возможность запускать и управлять автомобилем. Благодаря электронному ключу водитель получает дистанционный доступ к автомобилю, поскольку данные с него передаются на электронный блок управления посредством радиоволн или же инфракрасного излучения. Как правило, такая система является независимой от системы разблокировки замков дверей, и на электронном ключе также может присутствовать механический ключ (он нужен для того, чтобы автовладелец мог попасть в автомобиль, когда разражается аккумулятор).


Как же действует электронный ключ? Когда человек вместе с ключом находится далеко от автомобиля, ключ находится в пассивном состоянии. Когда же вы приближаетесь к авто – он активизируется благодаря антеннам, которые обычно устанавливаются в дверях автомобиля. Если вы нажмете в это время на ключ – он разблокирует замки на дверях. А вот уже запуск двигателя осуществляется благодаря кнопке «Start Engine».

Еще одна особенность автомобилей, на которых присутствует кнопка стартера, заключается в наличии автоматической блокировки дверей. Как заблокировать, так и разблокировать двери можно простым нажатием на кнопку ручки двери или крышки багажника – главное, чтобы у вас в кармане находился электронный ключ. Если же вы находитесь в салоне, то блокировка дверей осуществляется по аналогичному принципу благодаря обычной кнопке. В большинстве случаев автоматическая блокировка дверей осуществляется, когда автомобиль превышает определенную скорость во время движения. Если же авто попадает в аварию – блокировка дверей автоматически снимается.

Как вы сами можете убедиться, кнопка стартера, а вернее, ее наличие в автомобиле, значительно облегчает его эксплуатацию. Вместе с тем, очень большой акцент сделан на обеспечении безопасности водителя и его пассажиров. Однако этот нюанс немного осложняет задачу для тех, кто хочет самостоятельно установить кнопку стартера вместо ключа зажигания на свой автомобиль.

2. Кнопка стартера вместо ключа зажигания: популярные способы установки.

На самом деле, способов установки кнопки стартера на автомобиль, в котором двигатель запускается от поворота ключа в замке зажигания, существует несколько. У каждого из них есть свои недостатки и преимущества, но самое главное – каждый из них можно выполнить самостоятельно. Познакомим вас с ними поближе:


1. Установка кнопки с одновременным использованием функций замка зажигания. Несмотря на наличие кнопки стартера, автомобиль все равно нельзя завести без помощи обычного ключа. То есть, в первую очередь вам нужно завести авто при помощи поворота ключа в замке зажигания, после чего вы нажимаете кнопку и запускаете в работу сам двигатель. Как видите, такое обновление автомобиля малофункционально, однако может сбить с толку угонщика, которому будет очень трудно с ходу разобраться в конструктивных особенностях вашего «железного коня».

2. Установка кнопки стартера, запуск которого возможен только с нажатой педалью газа (если у вас механическая коробка передач, то это будет педаль сцепления). В таком случае, при нажатии кнопки «Start Engine» вы просто запускаете зажигание, а вот уже включить двигатель помогает нажатие педали.

3. Запуск кнопки стартера только с одновременным нажатием педали тормоза. Данный вариант подключения кнопки стартера является наиболее нелогичным, поскольку если автомобиль заглохнет, вместо газа вам придется жать на тормоз. Но, опять же, такая конструкция способна еще больше усложнить задачу для угонщиков.

4. Запуск двигателя через кнопку и нажатие педали сцепления. В этом варианте установки необходимо обязательно установить специальный датчик на педаль сцепления.

5. Так называемая установка кнопки стартера с задержкой. Данный способ считается наиболее приемлемым для установки на автомобиль. Дело в том, что подобная система позволяет максимально снизить ущерб, который она же и приносит стартеру. Вместе с этим, подобное подключение имеет очень много нюансов и считается невозможным без профессионального вмешательства. Сложность заключается в том, что для полноценного запуска двигателя с кнопки приходится вносить изменения и в другие системы автомобиля.

Если обобщить все названные способы установки кнопки стартера, то в результате мы получим три системы:

– когда кнопка отвечает лишь за запуск зажигания, а двигатель приводится в действие педалью сцепления или тормоза;

– когда при помощи кнопки можно запустить как зажигание, так и двигателя;


– когда вместе с использованием кнопки «Start Engine» применяются дополнительные процедуры блокировки и обязательным является использование датчика открытых дверей, сигнализации, включения габаритов.

Как вы сами догадались, в последнем случае речь идет об установке полноценной системы запуска двигателя автомобиля с кнопки, с возможностью применения электронного ключа.

3. Кнопка стартера своими руками: просто о сложном.

Прежде чем перейти к вопросу о том, как же устанавливается кнопка стартера своими руками, необходимо более подробно ознакомиться с тем, как же происходит запуск двигателя на автомобилях, которые не оснащены такой кнопкой.

На автомобилях старого образца, большинство которых уже давно сняты с конвейера, провода от стартера подключаются к контактной группе. Контакты последней замыкаются при повороте ключа в замке зажигания, одновременно с чем потребляется большое количество электроэнергии. То есть через контакты проходит высокий ток, и они излучают искру. Из-за этого на них очень скоро начинает собираться гарь, образуя целую пленку налета. Часто контакты вообще перегорают, что делает практически невозможным запуск двигателя.

Если же говорить о более современных моделях автомобилей, то в них уже применяется отдельное реле, которое способно замыкать контакты стартера при повороте ключа зажигания. Использование реле позволило значительно упростить эксплуатацию автомобиля и принесло следующие плюсы:

– система с реле является более надежной. Реле способно переносить большие нагрузки от электротока, поэтому срок его эксплуатации может увеличиваться в разы;

– реле можно быстро и просто заменить в случае перегорания;

– контактная группа, которая отходит от замка зажигания, при наличии реле также будет работать значительно дольше. Связано это с тем, что при повороте ключа включается только реле, которое берет всю нагрузку на себя.

Но все же, независимо от того, есть ли в вашем автомобиле реле или нет, запуск стартера все равно будет осуществляться посредством использования ключа. Поэтому, чтобы правильно подключить кнопку стартера, в первую очередь необходимо разобраться с тем, какие именно контакты отвечают за старт двигателя. Именно их и необходимо будет подключить к кнопке «Start Engine».

Как это сделать? Смело разбираем пластиковую защиту, которая находится под рулем автомобиля. Зачастую разъем, к которому подключены все необходимые вам провода, находится с обратной стороны контактной группы замка зажигания (именно к контактной группе он и подключен). На этом разъеме с двух сторон имеются лапки, благодаря которым он фиксируется. Чтобы его вытащить, вам как раз и нужно на эти лапки нажать.

Если же в автомобиле нет реле, то снять защиту под рулем вам необходимо внимательно осмотреть контактную группу и найти на ней два самых толстых провода (скорее всего, один из них будет окрашен в красный цвет). Эти два провода напрямую подключены к контактной группе от стартера. Чтобы проверить это наверняка, можно повернуть ключ и соединить их вместе – стартер должен начать крутиться.

Что делаем дальше? Можно пойти по самому легкому пути и просто подключить эти два провода к новой кнопке, заранее разместив ее в удобном для использования месте. Очень важно, чтобы кнопка не фиксировалась. Речь идет о том, что когда вы нажимаете на кнопку, она должна замыкать контакты, а когда пускаете – обратно размыкать. Если же у нее будет фиксация, чтобы обратно рассоединить контакты, Вам придется нажимать на кнопку дважды, причем с очень маленьким интервалом между нажатиями.

Как пользоваться такой кнопкой? По сути, ее использование ничем не отличается от использования обычного ключа зажигания. Нажав на кнопку, вам придется немного ее подержать, пока вы не услышите оборотов стартера. Когда двигатель полностью запустился, кнопку можно и отпускать. Но к выбору кнопки также необходимо подходить очень ответственно, поскольку через нее будут постоянно проходить токи большой мощности. Чтобы она не перегорела после первого нажатия, лучше всего выбирать антивандальную хромированную кнопку из металла.

Когда на автомобиле установлено реле, то к кнопке стартера вам необходимо будет подключить те провода, которые непосредственно отвечают за работу самого реле. Чтобы их отыскать, необходимо использовать тестер, сразу же выставив его в режим измерения сопротивления. С его помощью нужно «прозвонить» все провода, которые идут от стартера на корпус автомобиля. Те из них, которые «прозвонятся», являются минусами и замыкаются на корпусе. Продолжаем проверку оставшихся проводов.
Касаемся к проводу одним щупом тестера, а другим – к корпусу автомобиля, выставив на приборе режим измерения напряжения. Ваша цель – найти провод, который покажет напряжение в 12В во время поворота ключа в замке зажигания.

Однако найти нужный контакт мало. Необходимо осуществить дополнительную проверку того, как работает система:

1. При помощи тестера, настроенного на измерение напряжения, найдите контакт, напряжение которого неизменно равно 12В относительно массы.

2. При выключенном стартере поверните ключ в замке зажигания.

3. Еще раз проверьте найденный вами провод:

– он не должен «звониться» с массой, а также не должен быть закорочен с корпусом;

– еще раз проверьте, появляется ли на нем напряжения при осуществлении поворота в замке зажигания и включенном режиме стартера.

4.Соедините при помощи отдельного кабеля найденный вами провод, на котором появляется напряжение только при повороте ключа зажигания, с проводом, на котором постоянно есть напряжение в 12В.

Если после выполнения последнего пункта стартер вашего автомобиля прокрутился, значит, вы нашли нужные провода. Именно они в обычном режиме соединяются при повороте ключа в замке зажигания. После этого необходимые провода нужно подвести к месту подключения кнопки стартера и, естественно, подключить их к кнопке.

На этом можно считать работу по установке кнопки стартера завершенной. Главное, не стоит забывать, что вам придется работать исключительно на свой страх и риск. Если у вас нет опыта работы с электротехникой, то браться за самостоятельное подключение кнопки стартера мы не рекомендуем. Малейшая ошибка в проводах может стать причиной выхода из строя всей электросети автомобиля, для возобновления которой придется приложить немалое количество усилий. В любом случае, мы верим в вашу рассудительность и в то, что кнопка стартера станет вашим надежным помощником в управлении автомобилем.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Кнопка запуска двигателя – все варианты запуска мотора

Наверное, каждый водитель хотел сделать своей автомобиль немного комфортабельнее в плане функционала. Кто то устанавливает в машину телевизор, кто то дополнительную подсветку салона, а есть те, кого интересует кнопка запуска двигателя. Такая кнопка значительно упрощает пуск двигателя и избавляет от неудобных манипуляций с ключами в замке зажигания. В этой статье мы рассмотрим все варианты установки кнопки для запуска двигателя, а также разберемся, как производится замена штатной кнопки.

Какие существуют варианты кнопок запуска двигателя?

Существуют различные способы запуска двигателя. Прежде чем устанавливать подобную кнопку, необходимо решить для себя, какой вариант подходит вам больше всего.

  • Немного о ключе. Первый вариант все же предусматривает участие ключа в запуске двигателя. Для этого необходимо вставить ключ и включить зажигание. После этого нужно зажать кнопку, которая приведет в действие стартер. Выключение зажигание осуществляется при помощи ключа. Второй вариант подразумевает полное отсутствие ключа зажигания. То есть, для того, чтобы включить зажигание и запустить двигатель достаточно пользоваться только кнопкой.
  • Варианты работы кнопки. Здесь тоже есть два варианта. Первый предполагает, что для запуска двигателя необходимо удерживать кнопку до тех пор, пока стартер не запустит двигатель. Второй вариант запуска предусматривает кратковременное нажатие кнопки. То есть, кнопку нажимают и отпускают. Стартер будет вращаться, пока не запустится двигатель и отключится автоматически.
  • Управление зажиганием. Можно сделать так, что кнопка будет включать зажигание, а затем вместе с педалью тормоза и повторным нажатием можно запустить двигатель. Другой способ позволяет включить зажигание наравне со стартером. Таким образом, чтобы запустить двигатель, достаточно будет сесть в машину и нажать единственную кнопку.

Варианты запуска можно комбинировать, при этом, состав и сложность схемы будет заметно отличаться. Ниже будут рассмотрены основные комбинации по возрастанию от самой легкой к самой сложной.

Запуск двигателя с ключом при помощи кнопки

Данная схема является самой элементарной и ее применение наиболее распространено среди владельцев отечественных автомобилей. Она имеет следующий принцип работы. Без ключа кнопку активировать невозможно. Чтобы завести автомобиль, необходимо вставить ключ и повернуть его в положение 1. После этого зажать кнопку и держать до тех пор, пока стартер не запустит двигатель. Чтобы остановить мотор, необходимо ключ повернуть в положение 0.

Чтобы это реализовать, необходимо приобрести реле зажигания от ВАЗ 2109. На нем имеются 4 контакта, два из которых представляют собой контакты цепи высокого тока, а остальные два – низкого. Один из проводов, выходящих из контактов цепи высокого тока, подключите к контакту 15 на замке зажигания, а второй на контакт 30 (первый провод должен быть розового цвета, а второй – красного). Третий провод (цепь малого тока) прикрепите к «массе» автомобиля, а второй к «плюсу» (провод зеленого цвета). В промежутке между реле и зеленым проводом монтируется кнопка запуска.

Установить кнопку можно в любом желаемом месте. Очень важно, чтобы она располагалась как можно удобнее и в то же время исключала запуск двигателя случайным касанием.

Кнопка запуска двигателя с применение реле включения ЗПФ

Этот способ позволяет избавиться от ключа зажигания и запускать двигатель только с кнопки. Реле ЗПФ включает задние противотуманные фонари на автомобиле. Его можно использовать для запуска двигателя. Красный и синий провода идут на реле стартера и зажигания соответственно. Провод серого цвета можно соединить с красным или подключить к контакту зажигания. Оставшийся розовый провод соединяется с «массой» автомобиля, через толстую клемму.

Подсветку кнопки подключают к сигнализации автомобиля. Таким образом, как только мы снимаем машину с сигнализации, загорается лампа подсветки и сигнализирует о том, что запуск автомобиля разрешен. После постановки автомобиль на сигнализацию, лампа тухнет, и напряжение с кнопки снимается, что делает невозможным запуск двигателя без снятия с сигнализации.

Работа схемы:

  1. При выключении охранной системы автомобиля, на контакте реле ЗПФ появляется напряжение, и подсветка кнопки загорается.
  2. Нажимаем кнопку запуска двигателя, при этом, под ток встает реле ЗПФ, затем реле зажигания и реле стартера. Таким образом, стартер начинает вращаться одновременно с включением зажигания.
  3. После того, как двигатель запустился, кнопку отпускают. Получается, что реле стартера размыкается и останавливает его, а реле зажигания продолжает работу.
  4. Повторное нажатие кнопки размыкает стартер, соответственно двигатель останавливается. Постановка автомобиля на сигнализацию, отключает подсветку кнопки и снимает с нее напряжение.

Внимание! Если вы решили исключить использование ключа зажигания, то не забудьте вытащить механическую блокировку руля. Иначе вы рискуете потерять управление автомобилем из-за заблокированного руля на повороте.

Запуск двигателя с кнопки, совместно с педалью тормоза

За основу можно взять ту же самую схему с реле задних противотуманных фонарей. В этой схеме теперь отсутствуют недостатки предыдущей – возможность отдельного включения зажигания. Алгоритм действий, при этом, следующий:

  1. Нажимаем на кнопку – включается зажигание.
  2. Зажимаем одновременно с кнопкой педаль тормоза – включается стартер и запускает двигатель. Чтобы отключить стартер, необходимо отпустить кнопку или педаль тормоза.
  3. Остановка двигателя, как и в предыдущем варианте, осуществляется при помощи того же нажатия на кнопку включения зажигания.

Касаемо подключения педали тормоза в цепь запуска стартера. На самом деле мы подключаем не педаль, а контакты педали, которые замыкают цепь стоп сигнала. У этого способа подключения есть существенный недостаток – если двигатель заглохнет на ходу, то его запуск можно осуществить, только выжав педаль тормоза. На самом деле это очень неудобно. Такой способ применим только к автомобилям с автоматической коробкой передач. Для механики же, лучше всего, такие контакты разместить на педали сцепления, так как, когда мы запускаем двигатель, то выжимаем педаль сцепления, а не тормоза.

Внимание! Если вы применили схему с педалью тормоза, то не выключайте зажигание при выжатой педали. Дело в том, что выжатая педаль и кнопка запуска двигателя могут включить стартер, который может испортиться. Пожалуй, это единственный серьезный недостаток данной схемы.

Видео – Кнопка запуска двигателя без ключа

Прочие методы

На основе имеющихся схем можно конструировать собственные. Например, чтобы сделать кратковременное нажатие кнопки запуска, то необходимо поставить реле времени, которое будет отключать стартер с определенной выдержкой времени.

Последний метод применим только для опытных электриков – это подключение специального цифрового экрана с возможностью ввода ключа на замок зажигания. После этого, возможен запуск двигателя с кнопки.

Как видите, в подключении кнопки запуска двигателя нет ничего сложного. Достаточно минимум знания электротехники и немного времени. Желаем вам удачи на дороге

vipwash.ru

Запуск двигателя с кнопки, много схем подключений

Кнопка для пуска двигателя – инновация в Вашем повседневном использовании автомобиля. Все большее количество современных автомобилей избавляются от старой системы пуска двигателя с помощью ключа зажигания. В статье узнаем, что за собой скрывает кнопка Start Engine..

Для чего вообще переделывать запуск двигателя от ключа на кнопку ?
Одним нравится сам процесс (сел, нажал кнопку и поехал), другим кнопка прибавляет +5 к крутости :), а некоторые хотят уменьшить набор джентльмена, который необходимо брать с собой в машину, минимизируя его до одного брелка сигнализации.
Однако ключ зажигания Вам может все таки понадобиться, когда зимой после мойки замерзнут замки дверей.

Как сделать запуск двигателя через кнопку ?
Оговорюсь сразу, что вариантов (схем) установки кнопки для запуска двигателя очень много. Много их потому, что много нюансов:

Про ключ зажигания:

  1. Ключ для запуска двигателя через кнопку используется (вставляете ключ, поворачиваете – включается зажигание, нажимаете кнопку – двигатель заводится)
  2. Ключ для запуска двигателя через кнопку не используется (сел – нажал кнопку – завелся двигатель)

Про кнопку запуска двигателя:

  1. Кнопку для запуска ДВС нужно нажать и держать (стартер крутит пока нажата кнопка)
  2. Кнопку для запуска ДВС нужно кратковременно нажать (нажал кнопку и отпустил – стартер сам крутится определенное время, пока двигатель не заведется)

Про зажигание:

  1. Через кнопку можно отдельно включать зажигание (нажал кнопку – включилось зажигание, нажал кнопку и педаль тормоза – завел двигатель)
  2. Через кнопку нельзя отдельно включать зажигание (зажигание включается вместе со стартером)

Комбинируя различные варианты, будем получать каждый раз разные схемы, причем эти схемы можно составить различными способами.
Я попробую показать основные моменты подключения кнопки Start/Stop Engine. от самой простой, до сложных.

Простую схему запуска двигателя по кнопке соберет и рядовой автолюбитель, который в электрике не силен.
Чтобы сделать сложную схему с задержкой запуска, таймером и т.д. потребуется опыт электрика и много релюшек, что делает конструкцию не совсем правильной. Сложные алгоритмы работы, лучше конечно собирать на микроконтроллере, но обо всем по порядку:

Пуск двигателя кнопкой (с ключом зажигания)

Не нужно забывать, что ВАЗ – машина простая, поэтому и решение вопроса должно быть максимально простым.
Этот способ сделать кнопку для запуска двигателя своими руками на мой взгляд самый простой.

Кнопка для запуска двигателя (с реле ЗПТФ)

В отличии от предыдущего способа в этой схеме можно избавиться от ключа зажигания.

Нужен толстый провод с клеммой, подключенный к розовому.
Да, и ещё есть тонкие провода: красные и синий с полосой изолируем, а серый кидаем на зажигание или соединяем с красным, иначе БСК не будет работать.
Диод подойдёт любой.

Удобно подсветку кнопки и питание реле подключить не к АКБ, а к сигнализации: снял с охраны – кнопка пуска двигателя загорается, то есть можно заводить.

Алгоритм работы:

  1. Снимаем машину с охраны — на контакте 1 реле ЗПТФи кнопке появляется +12В (зажигается подсветка кнопки)
  2. Нажимаем и удерживаем кнопку — включается реле ЗПТФ, реле зажигания и реле стартера, зажигается сигнализатор в кнопке и крутится стартер (кнопка без фиксации). То есть одновременно включается и зажигание и стартер.
  3. После запуска двигателя отпускаем кнопку — реле стартера отключается, а зажигание остается включенным.
  4. Приехал на место, нажал кнопку – двигатель заглох.
  5. Установил на сигнализацию – 12В пропало и кнопка погасла.

На всю сборку схемы и установку в машину ушло примерно 5ч. (с поездкой до магазина за деталями.
Цена деталей около 400р.

Пример. запуск двигателя с кнопки по схеме с реле ЗПТФ (ключ зажигания остается).
Если от ключа зажигания Вы решили избавиться, то нужно не забыть отключить механическую часть блокировки руля (чтобы на дороге случайно руль не заклинило).

Недостаток схемы в том, что нельзя отдельно включить зажигание без пуска стартера.

Кнопка Start/Stop Engine (запуск с нажатой педалью)

За основу взяли схему с реле ЗПТФ и доработали .
Чтобы отдельно включать зажигание без стартера можно использовать кнопку. То есть использовать “сервисную” кнопку с фиксацией, которую подключаем к контактам 87 и 86 реле зажигания. Ей можно будет включать зажигание.
Но стоит учитывать, что пока кнопка включена, то при нажатии кнопки старт/стоп будет включатся стартер, поэтому с ней нужно быть осторожнее.

Правильнее все таки сделать отдельное включение зажигания через педаль. То есть, нажимая на кнопку Start Engine без педали Вы просто включаете/выключаете зажигание. А чтобы завести двигатель педаль должна быть нажата.

Какую педаль для кнопки запуска мотора выбрать ?
Вообще педаль тормоза для включения зажигания через кнопку используется в иномарках с АКПП, а для механической коробки принято использовать сцепление.
Но на ВАЗ 2110 для этой функции чаще выбирают педаль тормоза, потому что она уже имеет датчик. (на мой взгляд это не совсем правильно, т.к. если машина заглохнет на ходу, Вам придется нажимать тормоз, чтобы завести автомобиль)
Как вариант еще можно использовать не педаль, а ручник, т.к. у него тоже есть концевик.

Сделать пуск двигателя с кнопки через педаль сцепления:
Т.к. у педали сцепления нет своего датчика, то его нужно установить (чтобы контакты соединялись при нажатии педали).
Какой датчик установить решайте сами:
Если датчик установлен в разрыв “плюса”, то подключение аналогично педали тормоза.
Если установили простой концевик (то есть в разрыв “массы”), то придется ставить ещё одно реле и подключать 86 к плюсу, 85 к концевику сцепления, 30 и 87 в разрыв провода к контакту 85 или 86 реле стартера.
Но можно сделать проще: концевик педали подключить к “массе” кнопки Start/Stop, то есть для запуска и остановки мотора надо будет нажать педаль сцепления. Но без нажатия педали, кнопку можно нажимать сколько угодно, и ничего не будет.

Алгоритм работы:
Все как и в схеме с ЗПТФ, только теперь при обычном нажатии на кнопку запуска двигателя будет включается только зажигание (включает его реле ПТФ). После этого выжимаем педаль (тем самым включая 5-ти контактное реле) и нажимаем на кнопку запуска ДВС (тем самым включая стартер)

На ВАЗ 2110 нет реле зажигания ?
Какая разница есть реле зажигания или нет, нужно просто ставить релюшки вместо замка зажигания и всё.
И ещё серый провод нужно с синим соединить (или с оранжевым у колодки с проводами на БСК), а то БСК включаться и пиликать не будет !

Недостаток схемы: Схема не подойдет тем, кто глушит двигатель с нажатой педалью (тормоза или сцепления), потому что при выключении зажигания и нажатой педали тормоза – будет включаться стартер. Кнопку нужно держать, пока двигатель не заведется.

Кнопка Старт/Стоп двигателя (с задержкой)

Схема, по которой стартер будет крутиться определенное время, пока двигатель не заведется:
Способ 1:
Вариант 1 – вариант с фиксированной кнопкой, обычная кнопка напрямую подаёт питание к системе.
Вариант 2 – с реле ЗПТФ, кнопка нефиксированная, всегда возвращается в исходное положение после нажатия.
К1 – обмотка реле стартера, К2 – обмотка реле зажигания.
“К генератору” – к лампе заряда.

Когда устройство обесточено, реле выключены, конденсатор С1 разряжен. После подачи питания немедленно включается реле зажигания К2. Одновременно начинается зарядка конденсатора С1 через резистор R1. Когда он зарядится настолько, что откроется транзистор VT1 и сработает реле стартера К1.

Задержка его включения зависит от параметров цепи R1C1. При указанных на схеме типономиналах деталей она близка к 1 с. Далее после запуска двигателя реле стартера К1 отключится из-за закрывания транзистора, потому что к генератору ток не пойдёт.
После прекращения подачи питания оба реле обесточиваются и конденсатор С1 очень быстро разрядится через резистор R2 и эмиттерный переход транзистора VT1 – устройство снова готово к работе.

Алгоритм работы:

  1. Нажали и отпустили кнопку – включилось зажигание, через некоторое время (задаётся экспериментально подбором номиналов R1C1) включается стартер.
  2. Гаснет лампа заряда – стартер выключается.
  3. Если при вращении стартера лампа погаснет, а двигатель не заведётся, или если двигатель заглохнет вдруг – стартер включится и снова его заведёт.
  4. На любой стадии повторным нажатием на кнопку можно выключить стартер и зажигание.

Замечания: реле стартера отключится после того, как генератор начнёт выдавать энергию (то есть, например, если во время работы двигателя оборвется ремень, или выйдет из строя генератор, то стартер включится)
Вывод: лучше всего установить реле на отключение стартера и подключить его к ручнику, чтобы стартер мог работать при горящих лампочках заряда и ручника.
Способ 2:
Схема только для инжекторных двигателей с помощью дополнительным реле стартера.
Замок зажигания демонтируем и откусываем все провода, далее действуем по схеме:

если задержка на стартер не нужна (т.е. стартер крутит сразу после нажатия на кнопку), то схему с транзистором можно не использовать.

Собираем схему и устанавливаем кнопку.
Переходим под капот к реле стартера, разрываем сигнальный плюс от замка зажигания (тонкий красный провод) и подсоединяем его через реле в схеме с транзистором (просто на разрыв).
Далее отрезаем от реле провод к “массе” и подсоединяем его к ЭБУ (на вывод доп.реле стартера) (на янв5.1 это 38пин)
Распиновки можно глянуть тут. обозначен как резервный вывод.

Про схеме подсоединяем +12 вольт – это толстый оранжевый провод (от реле стартера) и “массу” к кузову или к ЭБУ 38 пин. как больше нравиться.
Алгоритм работы:

  1. При нажатие кнопки – плюс на зажигание и плюс на стартер замыкаются (пока мы не выключим кнопку)
  2. Схема задержки выжидает 3.5секунды и дает сигнал на стартер, когда машина завелась ЭБУ выключает реле стартера.
  3. Если машина сама заглохла, то реле стартера опять включится, ЭБУ отследит обороты и выключит стартер.
  4. Если выключить кнопку “пуш-старт” то все выключается (если стартер крутит и выключить кнопку то стартер престанет крутить).

Время задержки в схеме можно регулировать конденсатором (например, 500мкф – это 1с, 1500МКФ – это 3.5с).
Продолжение темы: запуск двигателя с PC по порту LPT .

запуска мотора по кнопке (способ 2)

Способ 3:
Схема построена на реле ЗПТФ и ЭПХХ:

Алгоритм работы:

  1. Машина на ручнике, нажимаем кнопку и отпускаем – стандартная схема включается (схема с ЗПТФ) и запитывает реле зажигания, а также блок ЭПХХ. Также включаются 2 реле К1 и К2, которые встают на самоблокировку за счет реле К1. К2 включает реле стартера (т.к. ручник поднят).
  2. Стартер начинает вращаться и как только обороты поднимутся до 1100-1200 реле К1 и К2 отключаться и потом не включаться. Стартер отключается.
  3. Снимаем с ручника и едем. (стартер не включиться, пока ручник опущен).
  4. Приехали – ручник не трогаем, а просто нажимаем кнопку и все отключается (Реле К1 и К2 не включаться ведь блок отключен по массе ручником, плюс его обесточивает реле ЗПТФ). После поднимаем ручник.
  5. Если нужно просто включить зажигание, то отпускаем ручник, он отключает блок ЭПХХ по массе и реле стартера. Нажимаем кнопку и зажигание включается без стартера (конечно в данном случае могут включатся реле К1 и К2 взяв плюс из Блока ЭПХХ, но стартер не включится, так как ручник отпущен).

Ток потребления реле при включенном зажигании около 100мА.

Доработка ЭПХХ (понижение оборотов):
Разбираем ЭПХХ и заменяем емкость на 0,2мкФ (200нФ), тогда обороты отсечки стартера будут не 1600, а уже в районе 900-1000.
Чтобы на старте не трещали реле, нужно параллельно питанию ЭПХХ (желательно в блоке) запаять конденсатор любой емкости (0,15 мкФ, 0,47 мкФ). Таким образом, этот конденсатор придаст стабильности в работе блока ЭПХХ.

Недостаток схемы с ЭПХХ: есть ЭПХХ, которые нельзя доработать (нет внутри конденсаторов), также в этой схеме для запуска мотора кнопку нужно нажимать и держать 1-1,5сек (чтобы успели включиться все реле).

запуска двигателя кнопкой (с помощью ЗПТФ и ЭПХХ)

Реле с задержкой
Кто хочет доработать свою схему и добавить к ней задержку между включением зажигания и запуском стартера могут воспользоваться реле с задержкой (время задержки можно менять параметрами R)

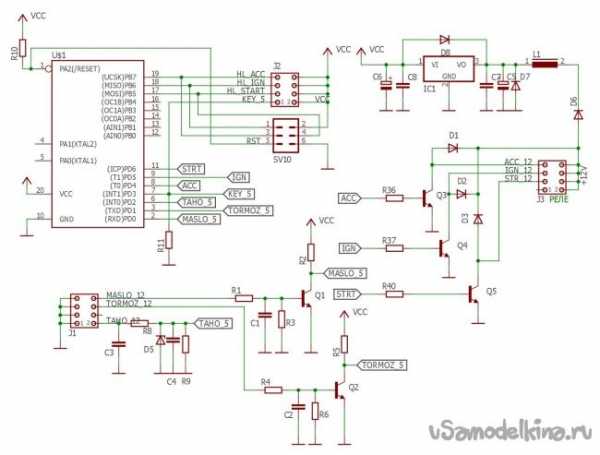

Схема запуска двигателя от кнопки на микроконтроллере

На выходе 2 сигнала (на стартер и зажигание). Схему не нужно подключать напрямую к клеммам стартера и зажигания, а надо врезаться в проводку через 4х контактные реле.

Потребление тока:

  • при простое — 10мА
  • когда включено зажигание — 50мА
  • во время включения стартера — 80мА

Алгоритм схемы:

  1. Коснуться сенсора на кнопке – включилось зажигание.
  2. Коснулись сенсора на кнопке, когда педаль тормоза нажата больше 3сек, тогда происходит включение зажигания и через 4сек запуск стартера
  3. Если мотор не завелся и нет сигнала на входе “Масло”, то выключается зажигание.
  4. Для пуска зимой просто удерживаем сенсор для прокрутки мотора, время прокрутки ограничивается временем удержания сенсора, опять же, если мотор не завелся после отпуска сенсора зажигание выключится.

Кнопка — обычный текстолит, поверхность которого обработан припоем через трафарет.

На счет светодиодов. они вот так примерно присоединены

работы кнопки Start Engine построенной на микроконтроллере:

Кнопка пуска двигателя с защитой

Чтобы после установки кнопки Start Engine не упрощать работу угонщикам. можно провести ряд действий, которые затруднят угон автомобиля (хотя кому в наше время нужен старый ТАЗ, а кому нужно и на руках унесут 🙂 )

Начинать можно от самый примитивных способов защиты от угона – секретки. Разъемы и реле, которые отвечают за пуск двигателя можно глубоко спрятать в торпедо. Провода нужно выбирать такого же цвета как штатная проводка и проводить их тоже вместе с ними и т.д.

: Защитный ключ для запуска двигателя кнопкой

Установка универсальной кнопки запуска двигателя

Как Вы могли собрать и подключить схему по запуску двигателя от кнопки не просто дело, особенно когда хочется, чтобы все было как у иномарок.
Поэтому рынок предлагает уже готовые варианты кнопок для запуска двигателя – комплект кнопки старт/стоп двигателя вместе с блоком защиты.
Эти комплекты являются универсальными и разница будет только в некоторых нюансах подключения.
Чтобы объяснить более понятно, то можно сравнить этот комплект с комплектом сигнализации.

Особенности универсальных комплектов:

  1. Крутит стартер пока не заведется (не более 5сек – программируемо)
  2. Иммобилайзер с такой системой работает отлично (в комплекте поставляется блок обхода иммобилайзера, по желанию)
  3. Блокировки руля не будет.
  4. Можно включить отдельно зажигание и отдельно стартер, в зависимости от потребностей (например, через педаль). Можно одним нажатием завести машину без лишних движений, а можно так же (но в два касания) включить просто зажигание.
  5. Прошивать ничего не нужно. У кнопки блок управления, который и отвечает за подобные вещи.

Цена универсальных кнопок запуска двигателей различная, в зависимости от производителя и функциональности (примерно, от 2-8тыс.р.)
Купить кнопку Start Engine можно в интернет магазинах .

Установка универсальной кнопки пуска двигателя приравнивается к установке сигнализации (от 1800р-6000р.).

Кнопки бывают различных производителей, а также на любой цвет: (как говорится, любой каприз за Ваши деньги 🙂 ):
Универсальная кнопка Start Engine ET3000 Цена: 245$.
Кнопка engine start new. Пр-во: Тайвань. Цена: 2700р.
Панель зажигания ProSport. Цена 1400р.

работы универсальной кнопки запуска двигателя

Выбор кнопок для пуска двигателя

Глупо наверное прятать кнопку запуска мотора от угонщика. зачем тогда вообще переделывать систему запуска двигателя ?
Ведь после доработки системы зажигания, кнопка становится главным атрибутом. который должен выделятся и своим видом говорить, что это пуп машины, без которого поездка не возможна !

Кнопку можно установить в любом удобном для Вас месте, т.к. кнопка не силовая.

Заключение

Установить кнопку Start/Stop Engine можно различными способами. Использовать схему построенную на реле или использовать микроконтроллер, а может просто купить универсальную кнопку запуска двигателя и не забивать голову, решайте сами.
Важно после того, как Вы откажитесь от ключа зажигания не забыть снять блокировку руля и провести ряд манипуляций по защите от угона.

После установки “кнопки старт двигателя” ключ зажигания все таки лучше иметь под рукой, т.к. замки в дверях ни кто не отменял 🙂

Как лучше всего установить кнопку запуска двигателя на ВАЗ?

http://xn--2111-43da1a8c.xn--p1ai

legkoe-delo.ru

Кнопка запуска двигателя своими руками

В современных автомобилях все чаще можно встретить решение, которое позволяет завести двигатель простым нажатием кнопки Start Engine. Наличие такой опции означает, что необходимость использовать ключ зажигания отсутствует, сама процедура запуска двигателя становится более простой и удобной.

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о том, для чего многие автовладельцы предпочитают установить дополнительную «массу» в автомобиль и как сделать разминусовку мотора самому.

Сегодня кнопка для запуска двигателя (кнопка стартера) может быть установлена практически в любой автомобиль, который штатно не оборудован возможностью запуска двигателя без ключа в замке зажигания. Далее мы поговорим о том, какие плюсы и минусы получает автовладелец после установки кнопки запуска двигателя, а также рассмотрим наиболее распространенные схемы и способы самостоятельной установки кнопки запуска мотора.

Читайте в этой статье

Кнопка бесключевого запуска двигателя

Вполне очевидно, что кнопка стартера в автомобиле повышает удобство эксплуатации транспортного средства. Варианты штатного исполнения предполагают обязательную комбинацию такой кнопки Push-Start с возможностью бесключевого доступа Key-Less-Go. Такое сочетание позволяет избавить владельца от необходимости использовать привычный ключ зажигания, заменив его так называемым электронным ключом.

Не вдаваясь в подробности, электронный ключ является меткой, по которой владелец опознается противоугонными и другими системами автомобиля после приближения к транспортному средству на определенное расстояние. Что касается кнопки запуска ДВС, она будет работать только в случае нахождения электронного ключа в салоне автомобиля.

На практике это выглядит так:

  • обладатель электронного ключа приближается к автомобилю;
  • на определенном расстоянии системы авто опознают владельца, обмениваясь сигналами с электронным ключом-меткой;
  • затем хозяин нажимает кнопку на электронном ключе или просто приближается вплотную к автомобилю;
  • после этого происходит разблокировка замков дверей;
  • водитель садится в кресло и нажимает кнопку запуска двигателя;

Получается, электронный ключ используется владельцем только для принудительного открытия и закрытия дверей автомобиля. Все остальные действия система бесключевого доступа и запуска осуществляет в автоматическом режиме. Теперь поговорим о самостоятельной установке кнопки Start-Stop Engine.

Популярные способы установки кнопки стартера

Начнем с того, что многих автовладельцев привлекает сама возможность завести и заглушить мотор с кнопки, то есть не использовать ключ зажигания в замке. Параллельно с этим дополнительная реализация системы бесключевого доступа не предполагается. Стоит отметить, что в случае такой схемы установки комфорт повышается, но страдает безопасность. Дело в том, что после проникновения злоумышленников в салон автомобиля кнопка запуска двигателя ничем не блокируется, так как нет систем, опознающих владельца.

С учетом вышесказанного рекомендуется оборудовать автомобиль дополнительным иммобилайзером или другими решениями, которые препятствуют несанкционированному запуску двигателя. Также следует отметить, что самостоятельная установка кнопки запуска двигателя зачастую приводит к возрастанию нагрузки на стартер. В результате ресурс данного элемента может сократиться. Добавим, что нештатная установка кнопки запуска двигателя своими руками может быть выполнена по разным схемам с учетом пожеланий владельца, особенностей того или иного автомобиля и т.д.

  1. Одним из простейших вариантов установки является кнопка стартера, которая предполагает параллельное использование замка зажигания. При такой схеме установки зажигание включается при помощи ключа в замке, а сам двигатель далее заводится с кнопки. Отметим, что данный способ имеет больше минусов, чем плюсов, так как факт наличия кнопки «старт-стоп» все равно не обеспечивает должной степени удобства эксплуатации.
  2. Еще одним видом установки запуска двигателя с кнопки выступает возможность пуска ДВС с нажатой педалью газа для моделей с АКПП и педалью сцепления для транспорта с МКПП. Данная схема предполагает включение зажигания с кнопки Start-Stop, в то время как пуск двигателя осуществляется непосредственно после нажатия на педаль газа или сцепления.
  3. Следует также упомянуть и о способе запуска мотора с кнопки стартера при условии параллельного нажатия на педаль тормоза. Удобство данного решения многими ставится под сомнение, особенно в том случае, если машина неожиданно заглохнет в потоке. Добавим, что связка кнопки start-stop с педалями газа, тормоза или сцепления в различных схемах потребует установки отдельного датчика на задействованную педаль.
  4. Отдельного внимания заслуживает установка кнопки запуска двигателя с «задержкой». Такой способ нештатной установки наименее пагубно воздействует на стартер. Минусом считается сложность монтажа, что требует обращения к профессионалам и внесения ряда изменений в различные системы авто.

Получается, доступные способы установки можно условно разделить на следующие:

  • кнопка запуска двигателя активирует только зажигание, сам запуск осуществляется после нажатия педали тормоза, газа или сцепления;
  • кнопка старт-стоп позволяет как включить зажигание, так и завести мотор;
  • полноценная установка системы запуска двигателя с кнопки в сочетании с установкой системы бесключевого доступа в автомобиль;

Последний способ является наиболее оптимальным и самым дорогим, так как вместе с кнопкой «Start Engine» система получает электронный ключ и взаимодействует с концевиками открытия дверей, модулем охранной автосигнализации и т.д.

Самостоятельная установка кнопки запуска мотора

Для лучшего понимания вопроса необходимо поверхностно рассмотреть стандартный процесс запуска двигателя на автомобилях, которые с завода оборудованы простым замком зажигания. В таких авто силовые провода от стартера подключены к контактной группе замка зажигания. После поворота ключа в замке контакты замыкаются. Данное решение встречается на старых моделях автомобилей. Дело в том, что через контакты проходит большой ток, что приводит к быстрому перегоранию.

По этой причине более современные версии получили отдельное реле. Задачей такого реле является принятие всей нагрузки на себя и замыкание контактов после поворота ключа в замке зажигания. Способность реле справляться с высокой нагрузкой, а также простота замены данного элемента в случае его выхода последнего из строя позволяет говорить о надежности системы. В результате срок службы контактной группы значительно увеличился.

Для подключения кнопки запуска двигателя необходимо точно определить, какие контакты отвечают за замыкание питания на стартер, что позволяет с кнопки прокрутить коленвал стартером и завести двигатель, а также остановить силовой агрегат путем размыкания контактов. Указанные контакты подключаются к кнопке запуска мотора или другим элементам (зависимо от схемы инсталляции), позволяя полностью обходиться без ключа в замке зажигания.

Обратите внимание, данное руководство не является точной схемой по установке кнопки запуска двигателя и носит исключительно ознакомительный характер! Если вы не имеет достаточного опыта работы с электрооборудованием, тогда от подобных действий рекомендуется полностью воздерживаться. Помните, ошибки во время подключения могут привести к замыканию в бортовой сети автомобиля, сбоям или выходу из строя электрооборудования, пожару и другим последствиям.

  1. Для подключения необходимо снять декоративные и защитные элементы на рулевой колонке, чтобы получить доступ к проводке. Конечной целью является разъем, расположенный с тыльной стороны контактной группы замка зажигания. Указанный разъем необходимо отсоединить путем отщелкивания специальных фиксаторов. На машинах без реле понадобится найти в контактной группе силовые провода, которые напрямую подключаются к контактам стартера. Для точной проверки можно включить зажигание в замке при помощи ключа, после чего замкнуть найденные провода (зачастую, это два провода с самым большим сечением). Начало работы стартера после замыкания проводов укажет на то, что контакты выбраны правильно.
  2. Следующим шагом становится подключение самой кнопки «старт-стоп». Для начала необходимо выбрать место установки кнопки на торпедо или в другом подходящем месте, после чего подключить к ней нужные силовые провода из контактной группы замка зажигания. На машинах с реле к кнопке стартера подключаются провода, которые подают напряжение на реле.  Для точного определения можно воспользоваться мультиметром, на котором выставляется режим омметра для замеров сопротивления. Сначала тестером проверяются провода от стартера к корпусу авто, в результате чего определяется «минус».
  3. Далее оставшуюся проводку измеряют на напряжение, переведя мультиметр в соответствующий режим. Для замера нужно коснуться одним щупом устройства к проводу, а другим к корпусу транспортного средства. Главной задачей является обнаружение провода, на котором после поворота ключа в замке зажигания появляется 12В. После обнаружения данного провода также потребуется провести дополнительные замеры. Для этого тестером в режиме измерения напряжения определяется контакт, на котором показатель напряжения равен постоянным 12В по отношению к массе. Далее ключом включается зажигание, но ключ не переводится в положение «старт». Найденный провод повторно проверяется на предмет отсутствия «прозвона» с массой и закорачивания на корпус.  Также необходима дополнительная проверка на наличие в указанном проводе напряжения после включения зажигания и дальнейшего перевода ключа в режим «старт».
  4. Для завершения диагностики следует приготовить отдельный кусок провода, который соединяется с контактом, на котором ранее было обнаружено появляющееся напряжение после поворота ключа зажигания. Далее нужно соединить этот контакт с другим проводом, на котором зафиксировано наличие постоянного напряжения. В том случае, если стартер начинает крутиться после замыкания этих проводов, тогда нужные выводы найдены правильно. Другими словами, эти контакты штатно соединяются после поворота ключа в замке. Остается только вывести найденные провода к тому месту, куда будет установлена кнопка запуска двигателя без ключа. Завершающим этапом станет подключение их к самой кнопке Start-Stop Engine.

Советы и рекомендации

Кнопка запуска двигателя работает так, что водитель нажимает на нее и удерживает необходимое для пуска время. За этот отрезок времени стартер вращает коленвал, в результате происходит запуск ДВС. Затем конпку можно отпустить.

Отметим, что при выборе кнопки запуска двигателя «старт-стоп» следует учесть ряд определенных нюансов. Одним из таких моментов является вопрос фиксации данной кнопки. Оптимальным вариантом является такой, когда после нажатия контакты замкнуты, а после отпускания размыкаются. Если же кнопка будет иметь фиксацию, тогда после запуска двигателя для размыкания контактов потребуется быстро нажимать на нее еще раз.

Что касается самой кнопки, в свободной продаже представлены много доступных решений, которые отличаются по качеству исполнения, цене и другим характеристикам. Данные кнопки могут иметь подсветку, изготавливаются из пластика или металла.

По указанным причинам при выборе стоит учесть:

  • на кнопку будет подаваться сильный ток;
  • решение будет постоянно использоваться;

С учетом таких особенностей эксплуатации лучше выбирать кнопку запуска мотора с качественным наружным покрытием (например, хромирование). Такое изделие будет иметь стойкость к истиранию для сохранения приемлемого внешнего вида. Также нужно понимать, что дешевые предложения могут перегореть спустя всего несколько нажатий, так что данному аспекту следует уделить повышенное внимание.

Читайте также

krutimotor.ru

Запуск двигателя с кнопки

Кнопка для пуска двигателя — инновация в Вашем повседневном использовании автомобиля. Все большее количество современных автомобилей избавляются от старой системы пуска двигателя с помощью ключа зажигания. В статье узнаем, что за собой скрывает кнопка Start Engine..

Для чего вообще переделывать запуск двигателя от ключа на кнопку?
Одним нравится сам процесс (сел, нажал кнопку и поехал), другим кнопка прибавляет +5 к крутости:), а некоторые хотят уменьшить набор джентльмена, который необходимо брать с собой в машину, минимизируя его до одного брелка сигнализации.
Однако ключ зажигания Вам может все таки понадобиться, когда зимой после мойки замерзнут замки дверей.

Как сделать запуск двигателя через кнопку?
Оговорюсь сразу, что вариантов (схем) установки кнопки для запуска двигателя очень много. Много их потому, что много нюансов:

Про ключ зажигания:

  • Ключ для запуска двигателя через кнопку используется (вставляете ключ, поворачиваете — включается зажигание, нажимаете кнопку — двигатель заводится)
  • Ключ для запуска двигателя через кнопку не используется (сел — нажал кнопку — завелся двигатель)

Про кнопку запуска двигателя:

  • Кнопку для запуска ДВС нужно нажать и держать (стартер крутит пока нажата кнопка)
  • Кнопку для запуска ДВС нужно кратковременно нажать (нажал кнопку и отпустил — стартер сам крутится определенное время, пока двигатель не заведется)

Про зажигание:

  • Через кнопку можно отдельно включать зажигание (нажал кнопку — включилось зажигание, нажал кнопку и педаль тормоза — завел двигатель)
  • Через кнопку нельзя отдельно включать зажигание (зажигание включается вместе со стартером)

Комбинируя различные варианты, будем получать каждый раз разные схемы, причем эти схемы можно составить различными способами.
Я попробую показать основные моменты подключения кнопки Start/Stop Engine, от самой простой, до сложных.

Простую схему запуска двигателя по кнопке соберет и рядовой автолюбитель, который в электрике не силен.
Чтобы сделать сложную схему с задержкой запуска, таймером и т.д. потребуется опыт электрика и много релюшек, что делает конструкцию не совсем правильной. Сложные алгоритмы работы, лучше конечно собирать на микроконтроллере, но обо всем по порядку:

Пуск двигателя кнопкой (с ключом зажигания)
При сборке любой из представленных ниже схем нужно использовать провода с тем сечением, которое используется в замке зажигания.

Не нужно забывать, что ВАЗ — машина простая, поэтому и решение вопроса должно быть максимально простым.
Этот способ сделать кнопку для запуска двигателя своими руками на мой взгляд самый простой.

Алгоритм работы:

  • Без ключа кнопка не работает
  • Ключ необходимо вставить и повернуть в положение 1.
  • Нажимаем кнопку (держим) пока мотор не заведется (кнопка без фиксации).
  • Поворачиваем ключ в положение 0 и глушим мотор.

Кнопка при работающем двигателе не работает, то есть стартер не крутится, а начинает работать после того, как двигатель заглушили и включили зажигание ключом.

На более простом языке:
Берём реле зажигания от ВАЗ 2109 с колодкой проводов. (всего 4 провода, 2 сильноточная цепь (желтые контакты на самом реле) и 2 слаботочная цепь(белые контакты).
Один из проводов сильноточной цепи кидаем на 15 контакт замка зажигания, а второй в контакт 30 того же замка (в общем, один розовый, а второй красный).

Один из проводов слаботочной цепи кидаем на ‘-’ массу, а второй на зелёный провод на нём ‘+’ появляется при включении зажигания (сделано для того чтобы без ключа стартер нажатием на кнопку не срабатывал) и прерываем провод от реле до зеленого провода нашей кнопкой!

Видео пуска мотора кнопкой (кнопку нужно держать):

Недостаток схемы и одновременно несомненный плюс — это простота (чем проще — тем надежнее 🙂 ).

Еще один пример запуска ДВС через кнопку на ВАЗ 2110-12:

Недостаток 2ой схемы: небольшое запоздание отключения стартера после запуска двигателя (если отключение реле происходит не по команде с генератора, а с сигнального провода блока инжектора, который и дает эту задержку).
Влияет ли это на долговечность стартера — неизвестно.

Кнопка для запуска двигателя (с реле ЗПТФ)
В отличии от предыдущего способа в этой схеме можно избавиться от ключа зажигания.

В схеме используется реле ЗПТФ (реле задних противотуманных фар), которое иногда трудно найти в продаже (ном.21.3777 и 22.3777). Реле 2114-3747610 не подходит.
Поэтому реле ЗПТФ можно собрать самостоятельно.

Нужен толстый провод с клеммой, подключенный к розовому.
Да, и ещё есть тонкие провода: красные и синий с полосой изолируем, а серый кидаем на зажигание или соединяем с красным, иначе БСК не будет работать.
Диод подойдёт любой.

Удобно подсветку кнопки и питание реле подключить не к АКБ, а к сигнализации: снял с охраны — кнопка пуска двигателя загорается, то есть можно заводить.

Алгоритм работы:

  • Снимаем машину с охраны — на контакте 1 реле ЗПТФи кнопке появляется +12В (зажигается подсветка кнопки)
  • Нажимаем и удерживаем кнопку — включается реле ЗПТФ, реле зажигания и реле стартера, зажигается сигнализатор в кнопке и крутится стартер (кнопка без фиксации). То есть одновременно включается и зажигание и стартер.
  • После запуска двигателя отпускаем кнопку — реле стартера отключается, а зажигание остается включенным.
  • Приехал на место, нажал кнопку — двигатель заглох.
  • Установил на сигнализацию — 12В пропало и кнопка погасла.

Если двигатель заглох, то нажимаем на кнопку — зажигание выключится, нажимаем кнопку 2ой раз — двигатель завелся.

На всю сборку схемы и установку в машину ушло примерно 5ч. (с поездкой до магазина за деталями.
Цена деталей около 400р.

Пример, запуск двигателя с кнопки по схеме с реле ЗПТФ (ключ зажигания остается).
Если от ключа зажигания Вы решили избавиться, то нужно не забыть отключить механическую часть блокировки руля (чтобы на дороге случайно руль не заклинило).

Недостаток схемы в том, что нельзя отдельно включить зажигание без пуска стартера.

Кнопка Start/Stop Engine (запуск с нажатой педалью)

За основу взяли схему с реле ЗПТФ и доработали.
Чтобы отдельно включать зажигание без стартера можно использовать кнопку. То есть использовать ‘сервисную’ кнопку с фиксацией, которую подключаем к контактам 87 и 86 реле зажигания. Ей можно будет включать зажигание.
Но стоит учитывать, что пока кнопка включена, то при нажатии кнопки старт/стоп будет включатся стартер, поэтому с ней нужно быть осторожнее.

Правильнее все таки сделать отдельное включение зажигания через педаль. То есть, нажимая на кнопку Start Engine без педали Вы просто включаете/выключаете зажигание. А чтобы завести двигатель педаль должна быть нажата.

Какую педаль для кнопки запуска мотора выбрать?
Вообще педаль тормоза для включения зажигания через кнопку используется в иномарках с АКПП, а для механической коробки принято использовать сцепление.
Но на ВАЗ 2110 для этой функции чаще выбирают педаль тормоза, потому что она уже имеет датчик. (на мой взгляд это не совсем правильно, т.к. если машина заглохнет на ходу, Вам придется нажимать тормоз, чтобы завести автомобиль)
Как вариант еще можно использовать не педаль, а ручник, т.к. у него тоже есть концевик.

Сделать пуск двигателя с кнопки через педаль тормоза:
Нужно 86 реле стартера подключить к стоп-сигналам, либо использовать реле (кому как удобнее)

Сделать пуск двигателя с кнопки через педаль сцепления:
Т.к. у педали сцепления нет своего датчика, то его нужно установить (чтобы контакты соединялись при нажатии педали).
Какой датчик установить решайте сами:
Если датчик установлен в разрыв ‘плюса’, то подключение аналогично педали тормоза.
Если установили простой концевик (то есть в разрыв ‘массы’), то придется ставить ещё одно реле и подключать 86 к плюсу, 85 к концевику сцепления, 30 и 87 в разрыв провода к контакту 85 или 86 реле стартера.
Но можно сделать проще: концевик педали подключить к ‘массе’ кнопки Start/Stop, то есть для запуска и остановки мотора надо будет нажать педаль сцепления. Но без нажатия педали, кнопку можно нажимать сколько угодно, и ничего не будет.

Алгоритм работы:
Все как и в схеме с ЗПТФ, только теперь при обычном нажатии на кнопку запуска двигателя будет включается только зажигание (включает его реле ПТФ). После этого выжимаем педаль (тем самым включая 5-ти контактное реле) и нажимаем на кнопку запуска ДВС (тем самым включая стартер)

На ВАЗ 2110 нет реле зажигания?
Какая разница есть реле зажигания или нет, нужно просто ставить релюшки вместо замка зажигания и всё.
И ещё серый провод нужно с синим соединить (или с оранжевым у колодки с проводами на БСК), а то БСК включаться и пиликать не будет!

Недостаток схемы: Схема не подойдет тем, кто глушит двигатель с нажатой педалью (тормоза или сцепления), потому что при выключении зажигания и нажатой педали тормоза — будет включаться стартер. Кнопку нужно держать, пока двигатель не заведется.

Кнопка Старт/Стоп двигателя (с задержкой)
Схема, по которой стартер будет крутиться определенное время, пока двигатель не заведется:
Способ 1:
Вариант 1 — вариант с фиксированной кнопкой, обычная кнопка напрямую подаёт питание к системе.
Вариант 2 — с реле ЗПТФ, кнопка нефиксированная, всегда возвращается в исходное положение после нажатия.
К1 — обмотка реле стартера, К2 — обмотка реле зажигания.
‘К генератору’ — к лампе заряда.

Когда устройство обесточено, реле выключены, конденсатор С1 разряжен. После подачи питания немедленно включается реле зажигания К2. Одновременно начинается зарядка конденсатора С1 через резистор R1. Когда он зарядится настолько, что откроется транзистор VT1 и сработает реле стартера К1.

Задержка его включения зависит от параметров цепи R1C1. При указанных на схеме типономиналах деталей она близка к 1 с. Далее после запуска двигателя реле стартера К1 отключится из-за закрывания транзистора, потому что к генератору ток не пойдёт.
После прекращения подачи питания оба реле обесточиваются и конденсатор С1 очень быстро разрядится через резистор R2 и эмиттерный переход транзистора VT1 — устройство снова готово к работе.

Алгоритм работы:

  • Нажали и отпустили кнопку — включилось зажигание, через некоторое время (задаётся экспериментально подбором номиналов R1C1) включается стартер.
  • Гаснет лампа заряда — стартер выключается.
  • Если при вращении стартера лампа погаснет, а двигатель не заведётся, или если двигатель заглохнет вдруг — стартер включится и снова его заведёт.
  • На любой стадии повторным нажатием на кнопку можно выключить стартер и зажигание.

Замечания: реле стартера отключится после того, как генератор начнёт выдавать энергию (то есть, например, если во время работы двигателя оборвется ремень, или выйдет из строя генератор, то стартер включится)
Вывод: лучше всего установить реле на отключение стартера и подключить его к ручнику, чтобы стартер мог работать при горящих лампочках заряда и ручника.

Способ 2:
Схема только для инжекторных двигателей с помощью дополнительным реле стартера.
Замок зажигания демонтируем и откусываем все провода, далее действуем по схеме:

если задержка на стартер не нужна (т.е. стартер крутит сразу после нажатия на кнопку), то схему с транзистором можно не использовать.

Собираем схему и устанавливаем кнопку.
Переходим под капот к реле стартера, разрываем сигнальный плюс от замка зажигания (тонкий красный провод) и подсоединяем его через реле в схеме с транзистором (просто на разрыв).
Далее отрезаем от реле провод к ‘массе’ и подсоединяем его к ЭБУ (на вывод доп.реле стартера) (на янв5.1 это 38пин)
Распиновки можно глянуть тут, обозначен как резервный вывод.

Про схеме подсоединяем +12 вольт — это толстый оранжевый провод (от реле стартера) и ‘массу’ к кузову или к ЭБУ 38 пин. как больше нравиться.
Алгоритм работы:

  • При нажатие кнопки — плюс на зажигание и плюс на стартер замыкаются (пока мы не выключим кнопку)
  • Схема задержки выжидает 3.5секунды и дает сигнал на стартер, когда машина завелась ЭБУ выключает реле стартера.
  • Если машина сама заглохла, то реле стартера опять включится, ЭБУ отследит обороты и выключит стартер.
  • Если выключить кнопку ‘пуш-старт’ то все выключается (если стартер крутит и выключить кнопку то стартер престанет крутить).

Время задержки в схеме можно регулировать конденсатором (например, 500мкф — это 1с, 1500МКФ — это 3.5с).
Продолжение темы: запуск двигателя с PC по порту LPT.

Видео запуска мотора по кнопке (способ 2)

Способ 3:
Схема построена на реле ЗПТФ и ЭПХХ:

Алгоритм работы:

  • Машина на ручнике, нажимаем кнопку и отпускаем — стандартная схема включается (схема с ЗПТФ) и запитывает реле зажигания, а также блок ЭПХХ. Также включаются 2 реле К1 и К2, которые встают на самоблокировку за счет реле К1. К2 включает реле стартера (т.к. ручник поднят).
  • Стартер начинает вращаться и как только обороты поднимутся до 1100-1200 реле К1 и К2 отключаться и потом не включаться. Стартер отключается.
  • Снимаем с ручника и едем. (стартер не включиться, пока ручник опущен).
  • Приехали — ручник не трогаем, а просто нажимаем кнопку и все отключается (Реле К1 и К2 не включаться ведь блок отключен по массе ручником, плюс его обесточивает реле ЗПТФ). После поднимаем ручник.
  • Если нужно просто включить зажигание, то отпускаем ручник, он отключает блок ЭПХХ по массе и реле стартера. Нажимаем кнопку и зажигание включается без стартера (конечно в данном случае могут включатся реле К1 и К2 взяв плюс из Блока ЭПХХ, но стартер не включится, так как ручник отпущен).

Ток потребления реле при включенном зажигании около 100мА.

Доработка ЭПХХ (понижение оборотов):
Разбираем ЭПХХ и заменяем емкость на 0,2мкФ (200нФ), тогда обороты отсечки стартера будут не 1600, а уже в районе 900-1000.
Чтобы на старте не трещали реле, нужно параллельно питанию ЭПХХ (желательно в блоке) запаять конденсатор любой емкости (0,15 мкФ, 0,47 мкФ). Таким образом, этот конденсатор придаст стабильности в работе блока ЭПХХ.

Недостаток схемы с ЭПХХ: есть ЭПХХ, которые нельзя доработать (нет внутри конденсаторов), также в этой схеме для запуска мотора кнопку нужно нажимать и держать 1-1,5сек (чтобы успели включиться все реле).

Видео запуска двигателя кнопкой (с помощью ЗПТФ и ЭПХХ)

Реле с задержкой
Кто хочет доработать свою схему и добавить к ней задержку между включением зажигания и запуском стартера могут воспользоваться реле с задержкой (время задержки можно менять параметрами R)

Схема запуска двигателя от кнопки на микроконтроллере
Проще всего и грамотней сделать пуск двигателья с кнопки на микроконтроллере, но т.к. схему нужно прошивать, то без электронщика не обойтись.
Собираете плату (размер около 3х4см) и прошиваете. Затем устанавливаете, например, в свободный отсек бортового компьютера ШТАТ.
Подключение можно сделать через разъем RJ-45.

На входе подается сигнал ‘+’ (на схеме — Тормоз и Масло), но лучше подключать к индикатору зарядки, т.к. лампочка давления может гаснуть еще до момента полного запуска двигателя.
Вход Тормоз — это условие, при котором включается стартер. Т.е. простое нажатие кнопки включает зажигание, а нажатие кнопки вместе с педалью тормоза — заводит двигатель.

На выходе 2 сигнала (на стартер и зажигание). Схему не нужно подключать напрямую к клеммам стартера и зажигания, а надо врезаться в проводку через 4х контактные реле.

Потребление тока:

  • при простое — 10мА
  • когда включено зажигание — 50мА
  • во время включения стартера — 80мА

Алгоритм схемы:

  • Коснуться сенсора на кнопке — включилось зажигание.
  • Коснулись сенсора на кнопке, когда педаль тормоза нажата больше 3сек, тогда происходит включение зажигания и через 4сек запуск стартера
  • Если мотор не завелся и нет сигнала на входе ‘Масло’, то выключается зажигание.
  • Для пуска зимой просто удерживаем сенсор для прокрутки мотора, время прокрутки ограничивается временем удержания сенсора, опять же, если мотор не завелся после отпуска сенсора зажигание выключится.

Кнопка — обычный текстолит, поверхность которого обработан припоем через трафарет.

На счет светодиодов. они вот так примерно присоединены

Видео работы кнопки Start Engine построенной на микроконтроллере:

Скачать прошивку контроллера.

Кнопка пуска двигателя с защитой
Чтобы после установки кнопки Start Engine не упрощать работу угонщикам, можно провести ряд действий, которые затруднят угон автомобиля (хотя кому в наше время нужен старый ТАЗ, а кому нужно и на руках унесут 🙂 )

Начинать можно от самый примитивных способов защиты от угона — секретки. Разъемы и реле, которые отвечают за пуск двигателя можно глубоко спрятать в торпедо. Провода нужно выбирать такого же цвета как штатная проводка и проводить их тоже вместе с ними и т.д.

Кто хочет заморочиться, может установить кодовый замок на зажигание с клавиатурой и сменой кода 🙂
Либо сделать вместо ключа зажигания доступ к запуске через Контроллер (например, ТМK-1990A-M100).
Можно сделать так, что кнопка Старт/Стоп будет работать только тогда, когда вставлен ключ защиты (подобие USB token).

Все на любителя, поэтому выбирайте сами, что Вам больше подходит.

Видео: Защитный ключ для запуска двигателя кнопкой

Установка универсальной кнопки запуска двигателя

Как Вы могли собрать и подключить схему по запуску двигателя от кнопки не просто дело, особенно когда хочется, чтобы все было как у иномарок.

Поэтому рынок предлагает уже готовые варианты кнопок для запуска двигателя — комплект кнопки старт/стоп двигателя вместе с блоком защиты.

Эти комплекты являются универсальными и разница будет только в некоторых нюансах подключения.

Чтобы объяснить более понятно, то можно сравнить этот комплект с комплектом сигнализации.

Пример установки на ВАЗ 2114 (замки зажигания такой же как у ВАЗ 2110):Данный набор обошелся автору в 10тыс.р. вместе с доставкой.

Особенности универсальных комплектов:

  • Крутит стартер пока не заведется (не более 5сек — программируемо)
  • Иммобилайзер с такой системой работает отлично (в комплекте поставляется блок обхода иммобилайзера, по желанию)
  • Блокировки руля не будет.
  • Можно включить отдельно зажигание и отдельно стартер, в зависимости от потребностей (например, через педаль). Можно одним нажатием завести машину без лишних движений, а можно так же (но в два касания) включить просто зажигание.
  • Прошивать ничего не нужно. У кнопки блок управления, который и отвечает за подобные вещи.

Цена универсальных кнопок запуска двигателей различная, в зависимости от производителя и функциональности (примерно, от 2-8тыс.р.)
Купить кнопку Start Engine можно в интернет магазинах.

Установка универсальной кнопки пуска двигателя приравнивается к установке сигнализации (от 1800р-6000р.).

Кнопки бывают различных производителей, а также на любой цвет: (как говорится, любой каприз за Ваши деньги 🙂 ):
Универсальная кнопка Start Engine ET3000 Цена: 245$.
Кнопка engine start new. Пр-во: Тайвань. Цена: 2700р.
Панель зажигания ProSport. Цена 1400р.

Пример комплектов универсальных наборов по запуску мотора с кнопки:

Видео работы универсальной кнопки запуска двигателя

Выбор кнопок для пуска двигателя

Глупо наверное прятать кнопку запуска мотора от угонщика, зачем тогда вообще переделывать систему запуска двигателя?

Ведь после доработки системы зажигания, кнопка становится главным атрибутом, который должен выделятся и своим видом говорить, что это пуп машины, без которого поездка не возможна!

Кнопку можно установить в любом удобном для Вас месте, т.к. кнопка не силовая.

Использовать в качестве кнопки запуска мотора можно:

  • Кнопки отечественных автомобилей (например, кнопка открывания багажника ВАЗ 2110 (без фиксации))
  • Универсальные кнопки (с фиксацией и без)
  • Кнопки от иномарок (например, BMW 61 31 6949499)
  • Доработать кнопку (нанести рисунок самостоятельно)

Заключение

Установить кнопку Start/Stop Engine можно различными способами. Использовать схему построенную на реле или использовать микроконтроллер, а может просто купить универсальную кнопку запуска двигателя и не забивать голову, решайте сами.

Важно после того, как Вы откажитесь от ключа зажигания не забыть снять блокировку руля и провести ряд манипуляций по защите от угона.

После установки ‘кнопки старт двигателя’ ключ зажигания все таки лучше иметь под рукой, т.к. замки в дверях ни кто не отменял 🙂

Vazikov.ru » ВАЗ 2110, 2111, 2112

vazikov.ru

Кнопка запуска двигателя своими руками


Работа предполагает много беготни и езды по городу и постоянный круговорот ключей по карманам и рукам очень надоедает. Также иногда приходится возвращаться за забытыми ключами.

И решился повторить кнопку Старт/Стоп по схемам найденным на просторах интернета. Но как и всегда что то там не досказано, не додумано и контроллер чересчур запасливый. Пришлось делать с нуля.


Контроллер выбрал самый дешевый Attiny2313 – около 1$.

Блок работает следующим образом:

1. После снятия автомобиля с охраны на блок через реле поступает питание (опционально, если есть выход с сигнализации для управления внешней нагрузкой, либо использовать вывод управляющий центральным замком). В дальнейшем дополнится RFID идентификация.
2. Затем поочередно RGB диод (кнопка со встроенным диодом) загорится синим, красным и зеленым цветом по 1 секунде на каждый цвет (возможно добавить звуковое подтверждение). Блок готов к работе.
3. Кратковременное нажатие на кнопку включит (выключит) реле ACC, загорится синий цвет диода.
4. Длинное нажатие на кнопку включит (выключит) реле ACC и реле зажигания, загорится синий и красный диод (при RGB – фиолетово-белый цвет).
5. Длинное нажатие на кнопку при нажатой педали Тормоза включит реле ACC, реле зажигания и включит реле стартера. После запуска двигателя контроллер мониторит давление масла, как только появится давление масла – реле стартера отключается, автомобиль завелся, включится зеленый цвет диода. Контролировать по давлению масла не идеальный вариант, т.к. летом и зимой по разному будет откликаться, в будущем будем мониторить по данным с тахометра. Повторное длинное нажатие на кнопку при нажатой педали Тормоза выключит все реле – автомобиль выключен. Можно ставить на сигнализацию.
6. Если в процессе езды автомобиль заглохнет или мы его заставим, контроллер отработает отсутствие давления масла и вернется в исходное состояние (аналогично выключению кнопкой).

Схема собрана на схеме, на которой размещены все детали кроме кнопки (с подсветкой) и реле.

Схема и печатная плата создана в Eagle:
sch_avtozapusk.rar

[63.66 Kb] (скачиваний: 421)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Схемы подключения трехфазных электродвигателей

Содержание:

  1. Условные обозначения на схемах
  2. Схема прямого включения электродвигателя
  3. Схема подключения электродвигателя через магнитный пускатель
  4. Реверсивная схема подключения электродвигателя (Как изменить направление вращения электродвигателя?)

О том как подключить трехфазный электродвигатель в однофазную сеть вы можете посмотреть здесь.

ВАЖНО! Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными.

  1. Условные обозначения на схемах

Магнитный пускатель (далее — пускатель) — коммутационный аппарат предназначенный для включения и отключения электрических цепей под нагрузкой управление которым осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь.

У магнитного пускателя есть силовые контакты предназначенные для коммутации цепей под нагрузкой и блок-контакты которые используются в цепях управления.

Контакты делятся на нормально-разомкнутые — контакты которые в своем нормальном положении, т.е. до подачи напряжения на катушку магнитного пускателя или до механического воздействия на них, находятся в разомкнутом состоянии и нормально-замкнутые — которые в своем нормальном положении находятся в замкнутом состоянии.

В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. При необходимости наличия большего количества блок-контактов (например при сборке реверсивной схемы пуска электродвигателя), на магнитный пускатель сверху дополнительно устанавливается приставка с дополнительными блок-контактами (блок контактов) которая, как правило, имеет четыре дополнительных блок-контакта (к примеру два нармально-замкнутых и два нормально-разомкнутых).

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т.д.

Каждая кнопка кнопочного поста имеет по два контакта — один из них нормально-разомкнутый, а второй нормально-замкнутый, т.е. каждая из кнопок может использова

elektroshkola.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
