Замена сайлентблоков подпружинных рычагов форд фокус 2 – Замена сайлентблоков в рычагах передней и задней подвески (с. 18)

Замена сайлентблоков в рычагах передней и задней подвески (с. 18)

1. Вывешиваем передок или колесо автомобиля (я сразу с обеих сторон менял), снимаем защиту картера и снимаем шаровую:
ВНИМАНИЕ: нужен ключ на 21! Такого не в каждом магазине купишь, так что запаситесь ключом или хорошим соседом по гаражу. (головка не влезает)


следы жидкости - это WD-40.
Для того, чтобы она вышла и особо не прокручивалась я делаю так (еще на ВАЗ-2106):
Поджимаю колесо снизу домкратом и выбиваю легонько(!) шаровую по болтам (предварительно обстучав по суппорту, конечно):

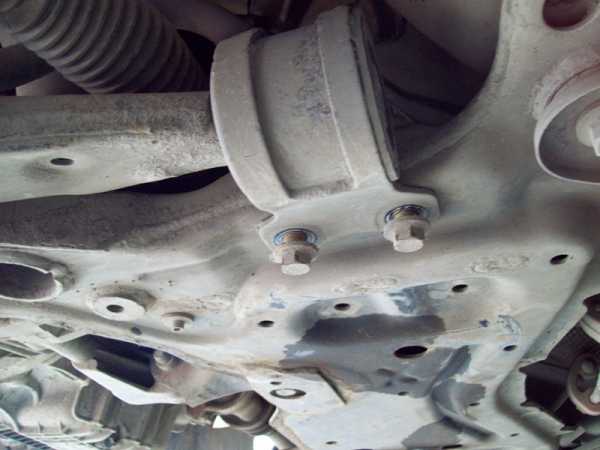

2. Откручиваем гайки крепления сайлентблоков и снимаем рычаг:
Кстати - на переднем сайлентблоке у меня гайка на 18 (тут для фото ключ под руку попался не тот). На заднем - 15.

3. Осматриваем сайлентблок и видим расслоения. Я думаю (ИМХО), что и с таким дефектом он бы еще побегал (видел и похуже), но он всё-таки был испорчен полностью - это будет видно при разборке второго рычага.

ВНИМАНИЕ: запомните угол, под которым старый сайлентблок стоял на рычаге. И насколько глубоко он был забит.

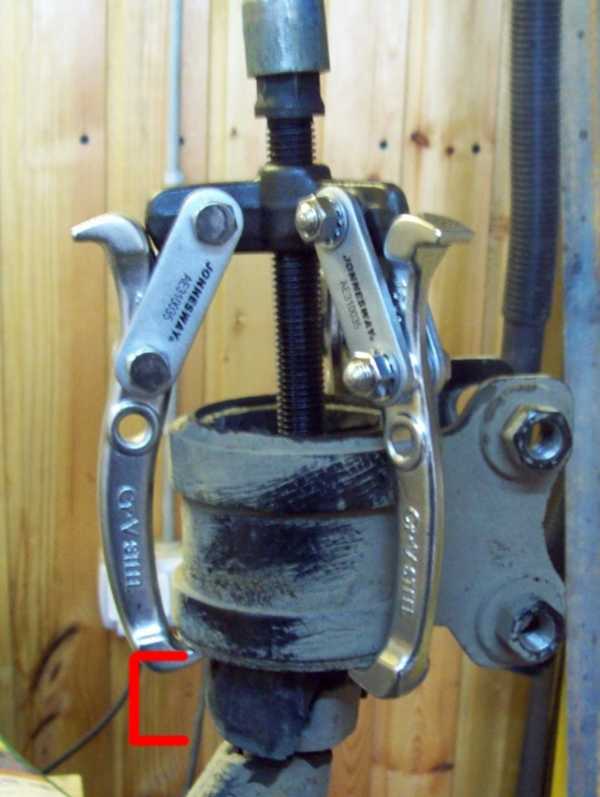

4. Ради интереса я не стал его сразу пилить, а стал тянуть съемником, разорвался он довольно легко (что подтвердило его износ):

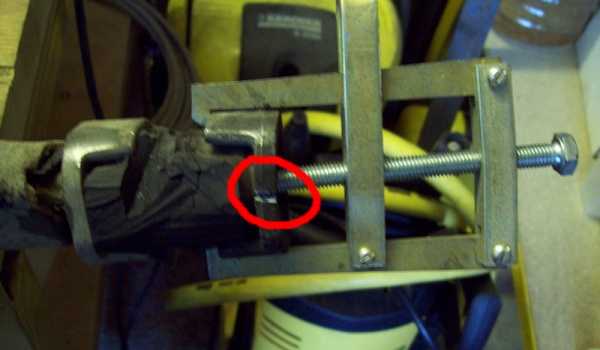

Внутреннюю часть почикал ножиком от оставшийся резины и стал тянуть съемником (только чисто в экспериментальных целях). Несмотря на плюгавенькое исполнение съемника он сломал "муфту"(?) "на раз":

"Ага! - Сказали русские мужики" - а забивать-то его надо осторожно...

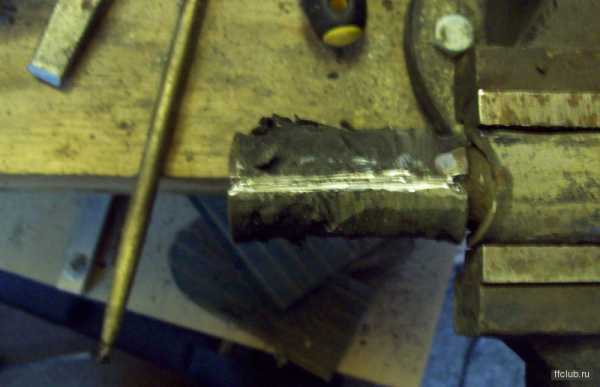

5. Внутреннюю обойму легонько режем болгарочкой не до конца и добиваем зубилом:

фотка фиговая вышла - фотоаппарат дешевый, но смысл ясен. Я немного задел рычаг, но при его размерах это не страшно. Кстати, он был крашеный под сайленблоком, так что на заводе они его одевают не "втыканием".

Обязательно прошкурьте вал - иначе задолбаетесь задалбывать новый сайлентблок. Я на первом просто почистил от ржавчины и очень потом жалел, а на втором снял почти(!) всю краску и по WD-40 он зашел легко. (По совету maximalny лучше было смазать его мыльной водой). Не бойтесь уменьшить его диаметр меньше диаметра сайлентблока - не получится.

Я прошляпил с углом установки, потому пришлось снимать второй рычаг и делать симметрично - ну да ладно, все равно если менять - так уж с обеих сторон.

6. Установка сайлентблока

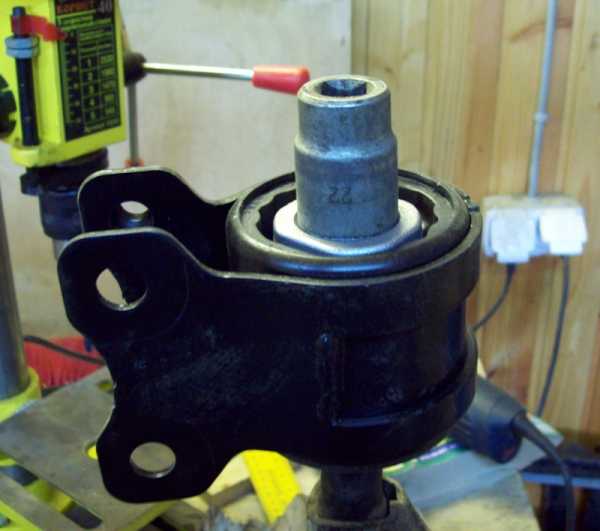

Вот эти инструментом я его забивал. Сайленблок LEMFORDER, куплен на Лифляндской, 4 (это в Петербурге), 1250р. (если не забыл):

Да, это головка на 22. Бить надо аккуратно - только по внутренней обойме! Можно, при приступе фанатизма сделать так: Выйти на ночную охоту с термосом и под покровом ночи догнать на улице лоток мороженщика. Потом приставить ему нож к горлу (ну или упасть перед ним на колени - кому как нравится) и выпросить немного сухого льда из остатков (остатки мороженого просить бесполезно - этот клоун уже сам его съел, а лёд ему без надобности - всё равно в брюхе растает). Лёд - в термос, жопу - в гараж, охлаждаем рычаг и одеваем сайлентблок. Резину не заморозит - не успеет. Да если и так: Сухой лед -70 градусов, а резина должна держать до - 75 .

Будете забивать - не забейте слишком далеко - обратно уже не вынуть. Я мерял линейкой по второму рычагу, а потом пару раз еще примерил на машине - это нетрудно (просто вставить и сразу видно несовпадение отверстий сайлентблока).

Прошу: Не надо меня пинать, типа: "это делают только специнструментом", "долго не проживет" и т.п. Я всё это слышал! И в конце концов: Машина моя! Что хочу - то и делаю, хоть бензопилой распилю. И жопа в ней ездит тоже моя - если кто о безопасности вспомнит! Sorry, прорвало - надоели флудеры.

7. Ну и теперь все ставим на место. Не забываем про смазку и фиксатор резьбы: На заднем сайлентблоке - сильной фиксации, "неудаляемый" (красный), на переднем - средней (синий). Фанатам можно гайки сверху залить мовилем и залепить пластилином - даже на ВАЗ через 5 лет такие гайки откручиваются "от руки". На шаровую гайки подходят отечественные, но я поставил старые. (Я кстати палец шаровой всегда смазываю тонким(!) слоем графитовой смазки - легче снимать потом. (На "классике" замена шаровых - частая процедура и трахаться с выбиванием шаровой каждый раз неохота).

Я не делал развал-схождение - машину не ведёт. Правда я всё равно буду делать развал схождение обоих осей, когда поменяю сайлентблоки задней подвески (Coming, как говорится, soon).

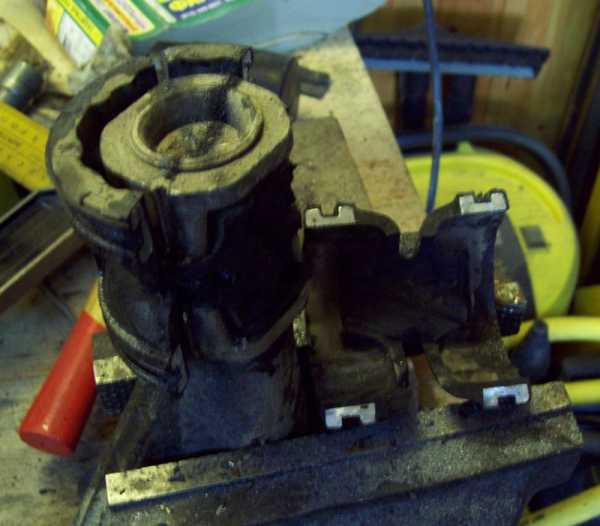

Ну и напоследок, вот фотки распиливания второго, исправного сайлентблока:

x

ffclub.ru

Форд Фокус 2 замена задних сайлентблоков

Еще весной ездил на диагностику подвески, на которой приговорили сайлетнблоки в задних подпружинных рычагах. Не долго думая, заказал рычаги, не посмотрев какие у меня…ну и конечно же купил не те. У Focus’a 2 вида задних подпружинных рычагов — прямы и кривые:

● Рычаги прямые — 1357317

● Рычаги кривые — 1548460

У меня прямые, а купил я кривые. Можно конечно было и их поставить, поменяв стабилизатор и стойки стабилизатора…но я решил пойти по-другому пути: наткнулся на бж MrDelite, продал свои рычаги на синем форуме, и прикупил полиуритановые сайлентблоки «Точка опоры» (финис коды: 15061908 / 4-06-2587)

Так же были куплены:

● Развальные болты от mazda — 9YB1-01-209

● Шайбы для развальных болтов от mazda — BP4K-28-473A

● Гайки для развальных болтов от mazda — 9YB1-01-209

● Проставка пружины нижняя — 1 355 153

● Проставка пружины верхняя — 1 532 650 (хотя можно было и не менять, родные как новые)

● Задние стойки стабилизаторов Pilenga — TSP2105

Помимо этого купил оправки Masuma для перепрессовки сайлентов, которые не пригодились, но об этом далее.

В общем выбив у жены время на возню с Федькой, поехали на дачу. Загнал машину в гараж в районе 13 часов дня, и понеслась.

Итак, загоняем машину на яму. Лезем под тачку, обливаем все болты подпружинных рычагов ВДхой. Вывешиваем заднюю часть машины. Снимаем задние колеса. Лезем под машину, ослабляем гайки подпружинных рычагов.

1 — стягиваем пружину, у меня были стяжки, купленные для замены опорных подшипников, очень неудобно ими, но домкратом чет очканул =)

2 — откручиваем стойку стаба, сверху вроде бы ключ на 14, снизу на 15 — но могу ошибаться на счет размеров.

3 — откручиваем болт подпружинного рычага головкой на 15

После этого опускаем вниз рычаг, вытаскиваем пружину, откручиваем развальный болт и достаем рычаг. У меня все открутилось без особых проблем, хотя проклятий было предостаточно, если у вас болты прикипели на глухо, и не хотят откручиваться, то в помощь вам жена балгарина и горелка.

Снял я один рычаг, и пошел в мастерскую пробовать выпрессовать сайлент. Подготовил оправки для выпрессовки, отмыл рычаг. Подхожу к тискам, пытаюсь приладить…и понимаю что тиски то маловаты.

…опять проклятия и маты, но теперь уже на свою безголовость =\ …пара сигарет…и решение топать в ближайший сервис — узнать про наличие пресса. К слову — ближайший сервис на даче примерно в 2-3 километрах. Сбегал, договорился что через час принесу рычаги и все мне сделают. Радостный полез под машину, снимать второй рычаг — 20 минут и нет рычага. Все отмыл, положил рычаги и сайленты в пакеты, и потопал в сервис. Ох и задолбался я идти с рычагами =)))) Но ничего страшного.
