Задний сход развал – Нельзя забывать про развал схождение задних колес

• резкое торможение уводит автомобиль в сторону
• автомобиль несвоевременно (или недостаточно резко) реагирует на повороты руля
• протектор на покрышках изношен неравномерно
• после завершения поворота, руль не возвращается в прямое положение
• при движении по прямой, автомобиль «рыскает», его уводит в сторону.

Также может возникнуть потребность во внеплановом выполнении развала-схождения. Если автомобиль на большой скорости налетел колесом на препятствие или яму, или долго эксплуатировался на дорогах с разбитым покрытием, углы установки колес могут нарушиться.
Некоторые специалисты утверждают, что развал-схождение задних колес не регулируется на современных автомобилях. Однозначно правильного ответа тут быть не может. В автопромышленности существует множество разных конструкций задней подвески, и в некоторых случаях регулировка угла установки колес действительно не нужна, производитель рекомендует просто заменить узел целиком. А в некоторых конструкциях заднего моста, регулировка возможна, и даже рекомендуется разработчиком.

Как и где выполнить развал-схождение

В наше время в интернете можно найти множество видео уроков рассказывающих, как в гаражных условиях настроить развал-схождение, с помощью примитивных подручных средств. Однако профессионалы не рекомендуют увлекаться такой самодеятельностью. Ошибка, допущенная неопытным настройщиком, может привести к опасным последствиям на дороге. Обращаться к гаражным умельцам тоже рискованно, экономия небольшой суммы денег может привести к большим затратам на ремонт некачественно настроенной подвески. Лучшим вариантом будет обращение на серьезное СТО, обладающее современным оборудованием, на котором работают опытные мастера.

Стенд, применяемый для настройки угла установки задних колес, также влияет на качество процедуры. Сейчас используют компьютерные стенды. Главным различием является способ передачи данных от датчиков на колесах, в центральную станцию стенда. Для этого может использоваться инфракрасная, кордовая (проводная), оптическая, лазерная и радиосвязь.

Подготовка к процедуре

Перед выполнением развала-схождения, следует подготовить свой автомобиль, для наиболее качественных результатов настройки:

•  должна быть выполнена регулировка давления в шинах, согласно рекомендациям производителя
• подвеска должна быть проверена, выявленные неисправности устранены
• делается обязательная балансировка колесных дисков
• поперечный и продольный наклоны автомобиля должны быть скорректированы

Параметры настройки развала-схождения

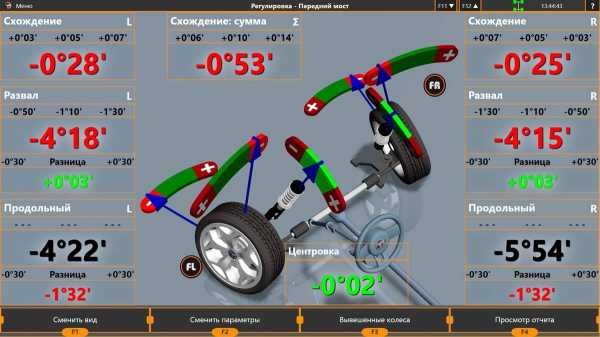

На профессиональном СТО, оборудованном современным стендом, диагностика и последующая регулировка развала-схождения задних колес осуществляется по нескольким основным параметры подвески:

1. Угол продольного наклона поворотной оси (caster). Он образуется между вертикальной линией, которая проходит в центре колеса и проекцией центра шаровых опор на условную параллель продольной оси автомобиля. Разница между колесами одной оси не должна превышать 300.
2. Передний развал (camber). Параметр определяет угол, под которым колеса наклонены относительно дороги. Этот угол измеряется в вертикальной плоскости.
3. Разность развалов. Измеряет разницу между развалами колес одной оси. Превышение угла в 300 потенциально опасно, и может привести к аварийной ситуации во время езды.
4. Раздельное переднее схождение (partial toe). Измеряет угол между плоскостью центра колеса и условной продольной осью автомобиля.

Как происходит настройка развала-схождения

Рассмотрим основные особенности регулировки задних колес, в зависимости от типа применяемого стенда.
Оптический стенд.

pro-zamenu.ru

Почему нельзя забывать про развал схождение задних колес?

Неверно выставленный развал-схождение задних колес — одна из причин скорого изнашивания шин автомобиля. Проверка и выставление верного угла позволит обезопасить шины  от преждевременного износа и улучшит маневренность машины. Проводится такое мероприятие обязательно на каждом авто. Особенно, если эксплуатация осуществлялась в суровых условиях и не по качественным дорогам.

Корректировка подразумевает собой выставление угла положения колеса по отношению к дорожному покрытию – это и имеет название «развал», а «схождение» – угол между траекторией движения колеса и плоскостью кручения. Изменение в настройках приводит не только к неровному истиранию шин, но и к ухудшению четкости управления и увеличению расхода горючего. Именно поэтому обязательно нужно выполнять проверку и регулировку задних и передних колес.

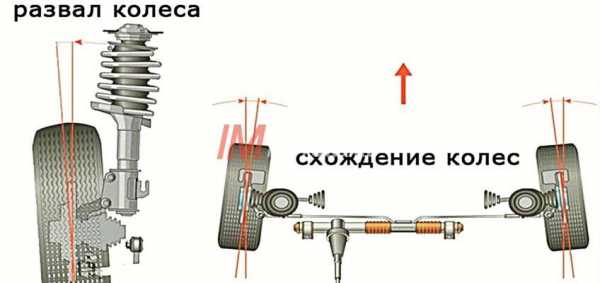

Что такое развал-схождение?

Угол между траекторией движения колеса и плоскостью кручения, называется схождение. Верно установленный угол создает условия для хорошего сцепления машины с дорогой и устойчивости при движении в повороте. Если он будет выставлен неверно, увеличится износ шин. У авто, обладающего задним приводом, правильное схождение представлено тем, что колеса немного повернуты друг к другу. Такое расположение колес имеет название «положительное схождение». При движении они выравниваются и становятся параллельно друг другу. У авто с передним приводом все иначе, у них колеса развернуты друг от друга.

Развал – это угол между вертикалью и плоскостью колеса. Верно выставленный развал делает возможным наилучший контакт протектора шины авто с дорогой, тем самым гарантируя качественное и надежное сцепление, и, соответственно, равномерный износ шин. Это в свою очередь оказывает влияние на стойкость и маневренность машины на резких поворотах. Развал квалифицируют как положительным, так и отрицательным. При отрицательном колеса будут наклонены верхом внутрь. Это сигнализирует о том, что имеет место износ подвески либо ее небрежная регулировка после ремонта или замены. При отрицательном развале будет ускоренный износ покрышек, плохое сцепление на ровной дороге и плохая маневренность. Обычно такой развал устанавливается на гоночных авто. Если колеса наклонены наружу, то это положительный развал. От него зависит контакт шин с дорогой и устойчивость машины.

Значения развала должны быть ближе к нулевому показателю. Для придания автомобилю лучшей управляемости и лучшего сцепления с дорогой на машине с задним приводом устанавливается незначительное положительное значение развала, а отрицательное — у авто с передним приводом.

Как и где выполнить?

Воспользовавшись поисковыми системами, возможно отыскать огромное количество видео-пособий, рассказывающих, как в гаражных условиях, не имея специального оборудования, проверить и настроить развал-схождение. Работа эта достаточно кропотливая и хлопотная, занимает достаточно много времени. Поэтому лучше обратиться в специализированные сервисные центры и сделать 3D развал-схождение на специальном стенде. Такое оборудование позволяет осуществлять диагностику с высочайшей точностью.

В некоторых СТО, помимо 3d, встречаются компьютерные и кордовые стенды. Такое оборудование может добиться высокой точности, а низкая и доступная стоимость активно привлекает автовладельцев.

Когда проверяется?

Частота установки развал-схождения колес для каждого авто отличается, обычно она рассчитывается производителем. Но есть и моменты, когда он действительно нужен:

1. Если при движении на прямой авто смещается в сторону.
2. Если производился ремонт подвески, рекомендуется провести регулировку.
3. Имеется большой и неровный износ шин. Повышенный износ с одной стороны шины.
4. При торможении машину уводит в сторону.
5. Смена размера колес.
6. После сезонной замены колес.
7. Наезд на большой скорости на камень или яму, может произойти нарушение развал схождения.

Есть автовладельцы, определяющие, визуально определяющие необходимость процедуры. Обычно отклонение оказывается очевидным при большой разнице с нормой.

Однозначного ответа на то, производится ли развал-схождение задних колес на современных авто, нет. На данный момент имеется большое количество конструкций задней подвески, и имеются такие, где корректировка и настройка задних колес не столь важна, автопроизводитель просто советует произвести замену всего узла целиком.

Процедура необходима, если машина оснащена независимой подвеской. В другом случае, ничего настраивать и проверять не нужно. Автопроизводитель сам выставляет задние колеса с незначительным отрицательным развалом для предания авто лучшей устойчивости.

Регулировка колес своими руками

Установку развал-схождения задних и передних колес можно выполнить самостоятельно. Однако, даже если имеются кое-какие знания, процедура занимает много времени. К тому же отсутствие должного оборудования и инструментов не позволит достичь точных показателей. В любом случае, профессионал в данном деле сделает все быстрее и качественнее.

Однако, если Вы все же решили выполнить данную процедуру самостоятельно, то необходимы будут следующие инструменты:

• Телескопическая или обычная линейка. Необходима для измерения угла схождения задних и передних колес.
• Отвес для определения развала колеса.
• Шнур.

Необходимо ровное напольное покрытие в гараже, плюсом будет присутствие смотровой ямы. Самостоятельная корректировка развал-схождения задних колес проводится поэтапно. Первым делом регулируется развал, а затем – схождение.

Настройка угла развала колес

Первым делом необходимо выровнять колеса. Делается две пометки сверху и снизу. Таким образом, если их соединить, то образуется диагональ.

К крылу автомобиля прикладывается шнур-отвес. Затем линейкой замеряют расстояние между отметками (верхней и нижней) и шнуром. При одинаковом расстоянии с развалом колес у машины все в порядке. Если разница в измерениях превышает 3 мм, то регулировка точно необходима.

Затем нужно прокрутить колёса слегка вперед или назад, так, чтобы отметки были параллельны полу. И повторить измерения. Повторно откатить авто и выполнить повторный замер. Такая последовательность осуществляется для точного обнаружения отклонения от требуемой нормы.

Снимается колесо и откручиваются болты между поворотным кулаком и кронштейном амортизационной стойки. Поворотный кулак сдвигается по произведенным измерениям. Колесо устанавливается обратно и опять производятся замеры.

Аналогичным образом производятся замеры и остальных колес.

Регулировка схождения задних колес

Передние колеса выставляют в прямолинейное положение. Делаются отметки на передней внутренней стороне шины колеса.

Далее с помощью телескопической линейки, уперев ее краями в отметки, фиксируется полученный результат. Колесо прокручивается вперед и фиксируется новый результат. Полученные значения сравниваются. Если показания во втором измерении оказались меньше, то это отрицательное схождение, если наоборот, то положительное.

Регулировка производится путем изменения параметров рулевых тяг. При отрицательном схождении тяга укорачивается, при положительном удлиняется.

Производятся повторные замеры. Затягивать болты нужно аккуратно.

Кластер

Приступив к регулировке, нужно не забывать учитывать кластер, продольный и поперечный угол оси. Правильно выставленные параметры обеспечивают стабилизацию колес машины во время движения. Другими словами, при повороте руль должен автоматически и самостоятельно выровнять колеса.

Если выставить нулевое значение кластера, то достигается максимальный угол поворота колеса.

Отрегулировать кластер возможно и самостоятельно. Выполняется это путем изменения количество шайб на растяжках подвески. Для увеличения угла удаляются шайбы.

Стоит помнить, что спереди обязательно должно быть больше двух элементов, сзади – четырёх.

Заключение

Процедура проверки и регулировки развал-схождения колес может быть выполнена самостоятельно. Для этого Вам понадобится минимальное количество инструментов.

Для точной регулировки лучше обращаться автосервис.

Высокотехнологичное оборудование и профессиональные мастера добьются высочайшей точности регулировки.

Оставьте свой телефон и наши менеджеры сами перезвонят вам:

Если статья оказалась полезной для Вас – расскажите о ней своим друзьям!

Facebook

Twitter

Вконтакте

Одноклассники

Google+

immotors.ru

Нужно ли делать развал-схождение на задних колесах?

В большинстве случаев регулировка углов установки выполняется только для передних колес, тогда как задние не регулируются. Вопрос о том, нужно ли делать развал-схождение на задних колесах, интересует многих автолюбителей. В шиномонтажных центрах и автосервисах часто такая регулировка просто не выполняется, а мастера отказываются проводить ее, мотивируя это тем, что конструкция автомобиля не дает такой возможности. На деле все немного сложнее.

И задние, и передние колеса автомобиля должны быть расположены под определенными углами. Их значение для каждой модели является своим, оно зависит от конфигурации подвески, ее технических особенностей. Такие значения сохраняются в специализированных базах данных, которые используют стенды регулировки схода-развала. При выполнении измерений положение всех колес контролируется. В случае, если именно задние колеса будут иметь значительные отклонения, мастер сам должен предложить их отрегулировать.

Еще одна ситуация, при которой регулировка развал-схождения задних колес необходима — расхождение оси движения и оси симметрии автомобиля. Оно может появиться после серьезной аварии, у старых автомобилей, после капитального ремонта подвески. Если такое расхождение выявлено, чтобы компенсировать его, положение задних колес регулируют.

Заводы-производители действительно выставляют задние колеса с фиксированным развал схождением, при котором значение развала имеет небольшой отрицательный уклон. За счет этого автомобиль становится максимально устойчивым, лучше входит в повороты. Особенно хорошо такой, отрицательный уклон заметен на спортивных гоночных автомобилях. Он сильно выражен и позволяет удержаться на дороге даже в случае, если скорость очень высока.

Для обычной езды достаточно небольшого отрицательного уклона развал-схождения на задних колесах. Как правило, отдельно регулировать его не требуется. Исключение составляют модели с независимой подвеской — здесь необходимо выполнять сход-развал для всех четырех колес.

www.technovector.ru

Проверяем и регулируем развал-схождение своими руками

Ходовая часть авто — это сложный компонент с множеством параметров. Любое вмешательство в неё приведёт к изменению углов установки колёс. В результате поведение машины на дороге меняется в худшую сторону: затрудняется прохождение поворотов, авто может вилять при торможении и разгоне, становится трудно направлять его в определённую сторону, возникают заносы. Чтобы исправить проблему, прибегают к развал-схождению. Можно ли сделать его своими руками и что для этого нужно?

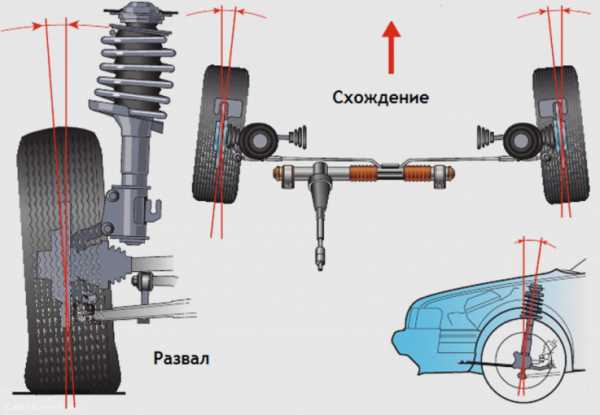

Что такое развал-схождение

Развалом колеса именуют угол между его центральной плоскостью и поверхностью дороги. Он напрямую влияет на качество сцепления и точность контроля авто. Если всё настроено правильно, колёса будут поворачивать именно туда, куда вы его направите.

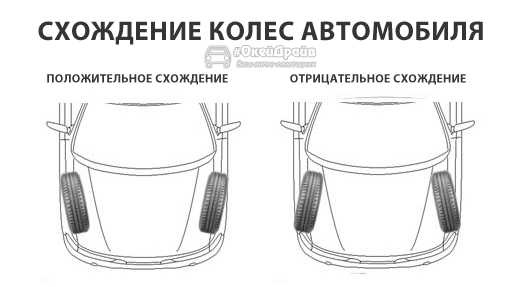

Схождение — разница в расстояниях между крайними передними и задними точками колёсных дисков. Она измеряется в миллиметрах или градусах. Схождение влияет на срок службы покрышек. Если оно неправильное, шины быстро придут в негодность.

Ещё одним важным параметром колеса является кастер, т. е. продольный наклон шкворня. Он влияет на точность контроля авто и способность колёс к самобалансировке. Если кастер отрегулировать неправильно, возникнут трудности с рулевым управлением.

Развал-схождение — это регулировка перечисленных параметров для обеспечения управляемости и снижения износа покрышек.

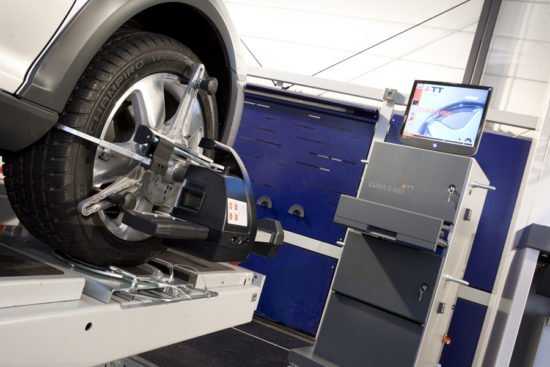

Регулирование развал-схождения на стенде в автосервисе

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

• если диск смялся при въезде в яму на высокой скорости;
• если проводился ремонт ходовой;
• если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
• если при езде ясно чувствуется «увод» авто в сторону;
• если покрышки начали изнашиваться гораздо быстрее;
• если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

1. Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
2. Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
3. Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Признаки необходимости проведения таких работ на автомобиле

Есть несколько признаков и симптомов, по которым можно понять, что клёса пора регулировать.

• При езде руль находится в центральном положении, а автомобиль отклоняется в сторону.
• Руль повернут в одну из сторон, но машина всё равно едет по прямой.
• Если вы только что купили автомобиль, обязательно обратитесь в автосервис за развал-схождением. Мастера на внутренней СТО магазина должны проводить процедуру перед продажей, но на практике так бывает не всегда. В идеале лучше спросить об этом перед покупкой.
• При смене резины загляните на станцию технического обслуживания чтобы проверить развал-схождение. Возможно, делать его не придётся, но вероятность имеется.
• Кроме того, обратите внимание на расход топлива и скорость износа покрышек. Если эти параметры увеличились, возможно, проблема именно в состоянии колёс.

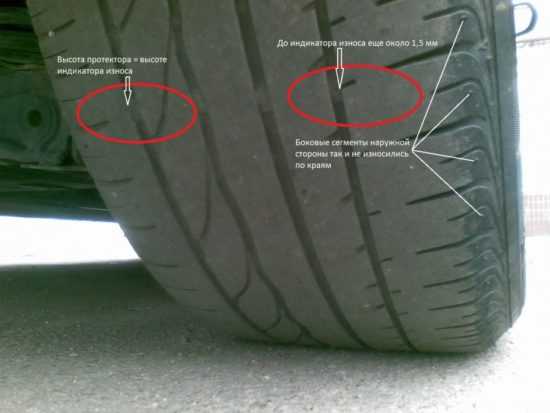

Неравномерный износ покрышек — один из признаков необходимости развал-схождения

Развал-схождение задних колёс

Нужно ли выполнять развал-схождение задних колёс в переднеприводном автомобиле? Да, но надо иметь в виду небольшой нюанс. Если заднее колесо вывернуто наружу, задняя ось будет уводиться на обочину, что приведёт к появлению сильных заносов на поворотах. Если же колесо развёрнуто к центру поворота, машина будет с трудом поворачивать. Однако незначительное сведение этих частей авто одно к другому идёт только на пользу водителю, поскольку можно будет проще двигаться по прямой, а подвеска сможет лучше «подруливать» в определённую сторону даже при сильных порывах бокового ветра, что является несмоненной помощью водителю-новчику.

Итак, если нижние стороны задних колёс слегка повёрнуты друг к другу — это нормально. А вот их расхождение нуждается в устранении.

Проблемы ходовой и настройка параметров колёс

Обязательно выполняйте развал-схождение, если ходовая часть транспорта подвергалась ремонту. Особенно важно сделать это при замене следующих деталей:

• сайлентблоков;
• наконечников рулевых тяг;
• рычагов подвески.

Теоретически при замене верхних и нижних шаровых, пружин и амортизаторов прибегать к процедуре не надо, но некоторые специалисты рекомендуют выполнять её при работах с абсолютно любым компонентом ходовой. На всякий случай.

Какими должны быть углы установки: отрицательные и положиельные величины

Оптимальное значение для легкового автомобиля — либо нулевое, либо слегка отрицательное (т. е. колёса должны быть немного направлены наружу нижней частью). Возможна установка положительного значения — от 0 до 4,5 градусов. В спортивных автомобилях используется отрицательное значение от -0,5 до -5,5 градусов. Благодаря этому достигается высокий уровень сцепления, повышается стабильность на поворотах.

У отрицательных углов есть минусы. Так, при езде по прямой внутренняя кромка покрышки будет быстрее изнашиваться, возможна нестабильность при разгоне и торможении на прямом пути. Оптимальным вариантом является установка показателя на уровне в -0,5 градусов.

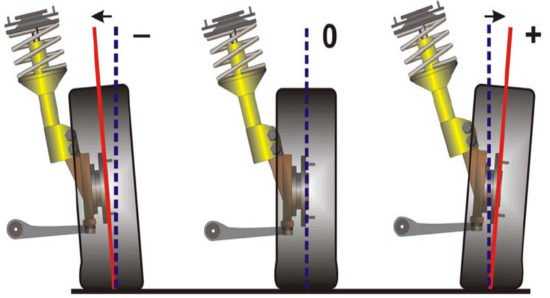

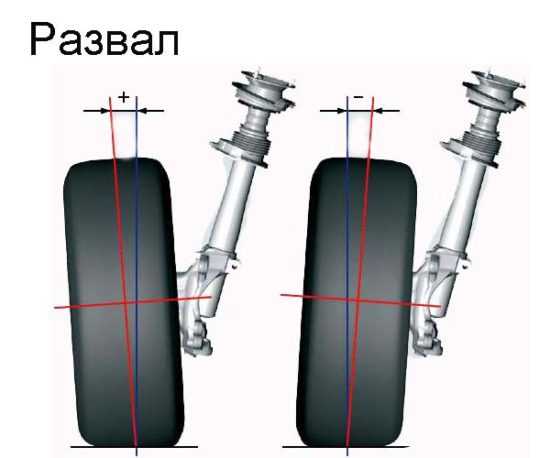

Положительный и отрицательный развал

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

• телескопическую линейку для проверки сход-развала;
• мел;
• шнур с отвесом;
• стандартный набор ключей автомобилиста.

Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобиль

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

1. Снимите руль, отвинтив гайку.
2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Схождение (со схемой)

1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
2. Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.
7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

Вращаем контргайку для установки оптимального схождения

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

1. Поднимите автомобиль, чтобы его колёса не касались земли.
2. Установите колёса в положение для езды по прямой.
3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесом

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Видео: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

pol-z.ru

Развал схождение своими руками: 2 основных регулировочных узла

Содержание статьи

Конечно, без диагностического стенда вряд ли удастся добиться высокой точности и все же избежать износа шин после ремонта ходовой части получится. Регулировать удобно на яме или эстакаде, так как регулировочные узлы находятся под передним подрамником автомобиля, а колеса должны находиться в естественном нагруженном состоянии.

Обязательно прочитайте статью нашего специалиста, в которой подробно рассказывается о том, что такое сход развал.

Также дополнительно рекомендуем прочитать статью нашего автора, посвящённую тому, как проводить ремонт кузова автомобиля.

Подготовка автомобиля и места работы

Прежде чем начать делать сход развал своими руками, следует приготовить рабочее место. Необходимо проверить строительным уровнем или ватерпасом плоскость, на которую будут опираться регулируемые колеса. Добиться одинакового уровня плоскости можно, подложив под шины металлические пластины необходимой толщины.

Обязательно следует проверить и установить одинаковое давление в шинах. Подвеска не должна иметь деформированных и неисправных деталей. Проверить на наличие люфта элементы рулевого управления, в случае присутствия следует устранить неисправность. Особое внимание следует уделить колесным дискам, которые не должны иметь следов физического воздействия и деформации.

Регулировка на подвеске с неисправными деталями — пустая трата сил и времени.

Подготовка инструмента

Для регулировки потребуются довольно простые приспособления:

• две линейки, длиною 70 сантиметров;
• строительный отвес;
• набор гаечных ключей;
• метрическая рулетка.
• уровень.

Отвес потребуется для установки развала. Рулетка — для проверки осей автомобиля и угла кастера. Из двух линеек делается одна раздвижная, соединив их вместе проволокой или резинками. Такая нехитрая конструкция потребуется для установки схождения колес и удобна тем, что имеет метрическую шкалу.

Установка углов развала и кастера

На примере рассмотрим, как сделать развал схождения своими руками на ВАЗ 2107. Следует выставить передние колеса в положение, соответствующее прямолинейному движению автомобиля. Для начала следует убедиться в параллельности передней и задней оси. Проверяется это с помощью рулетки. Производится замер от центра заднего колеса до центра переднего колеса по обоим бортам машины. Разница замеров не должна превышать 2 мм в противном случае присутствует перекос, а значит, нарушен угол кастера, и если он не превышает 10 мм, то вполне реально выправить создавшееся положение регулировкой.

Регулировка осуществляется регулировочными шайбами с прорезями, чтобы можно было надеть на крепежный болт. Шайбы устанавливаются или удаляются между балкой и осью нижнего рычага в зависимости от того, в какое положение необходимо установить колесо.

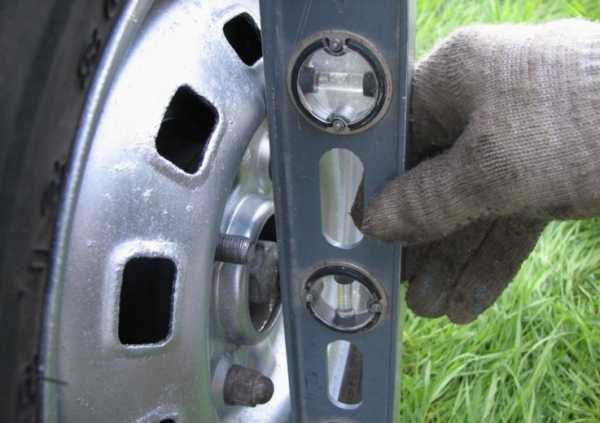

Проверку угла развала можно проверить небольшим вертикальным уровнем, приставив к ровной площадке диска, если таковая имеется или, закрепив на крыле отвес, замерить расстояние от шпагата до верхней и нижней точки диска. Замер нижней точки диска должен быть больше на 2 мм, чем верхний замер, что будет соответствовать 30 минутам.

Следует помнить, если требуется увеличить угол кастера или сдвинуть колесо вперед по ходу автомобиля, то шайбы устанавливаются на задний болт оси рычага или изымаются с переднего болта. Для увеличения положительного развала шайбы равномерно извлекаются, а для уменьшения, наоборот, устанавливаются.

Схождение колес

Отрегулировав развал и угол кастера можно приступать к установке схождения колес. Настройка осуществляется вращением муфты соединяющей два рулевых наконечника, предварительно ослабив контрящие болты. Прежде следует жестко закрепить руль, что позволит избежать произвольного вращение во время регулировочных работ.

Зафиксировать руль можно с помощью механического противоугонного устройства, устанавливаемого на рулевое колесо.

Раздвижной линейкой замерить расстояние между передними и задними точками передних шин на одинаковом по высоте расстоянии от плоскости ямы или эстакады. Замер задних точек должен быть больше переднего замера на 1 — 3 мм. Вращая муфты на рулевых тягах выставить требуемый размер. По окончанию настройки проверить затяжку болтов оси рычага и контрящих гаек рулевых тяг.

Вывод

Отрегулировать геометрию колес в домашних условиях вполне возможно, даже имея небольшой опыт, но следует учесть, что точность исполнения несколько ниже, чем это будет сделано на специализированном стенде. Как сделать развал схождение своими руками на автомобилях с подвеской Макферсон будет рассказано в следующих статьях.

Пожалуйста, оцените этот материал!

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

после каких работ нужно и не нужно выполнять, симптомы неправильного схождения-развала

Для поддержания агрегатов автомобиля в хорошем состоянии, водитель должен выполнять ряд простых действий: эксплуатировать машину в соответствии с рекомендациями производителя, вовремя менять расходные элементы, проходить техническое обслуживание в срок, а также следить за колесами. К последнему пункту относится не только замена летних покрышек на зимние шины, но и процедура схождения-развала.

Оглавление:
1. Что такое сход-развал колес автомобиля
2. Что такое развал колес
3. Что такое схождение колес
4. Как определить, что на автомобиле неправильно отрегулирован сход-развал колес
5. После каких работ обязательно делать сход-развал
6. После каких работ необязательно делать сход-развал

Что такое сход-развал колес автомобиля

Развал-схождение или сход-развал – это процедура, которая состоит из двух этапов регулировки колес относительно кузова: развал и схождение.  Данные регулировки необходимо проводить, чтобы не возникало проблем с управляемостью автомобиля, от которой напрямую зависит безопасность движения.

Если колеса относительно кузова настроены неправильно, машина будет хуже входить в повороты и «отзываться» на движения руля. Кроме того, не выполняя своевременно сход-развал, водитель рискует столкнуться с проблемой быстрого износа резины. При особенно пагубной ситуации новая покрышка может стереться менее чем за 500 километров.

Регулировка схождения-развала колес в современных сервисах выполняется при помощи специальных стендов с оптическими датчиками, и проведения диагностики на компьютере. За счет этого удается выставить максимально точные значения. Раньше сход-развал регулировался при помощи обычных отвесов.

Что такое развал колес

Под понятием «развал» понимается угол между плоскостью вращения колес и вертикальной прямой. Иначе говоря, отклонение колес на осях от вертикали.

Исходя из определения развала, можно сделать вывод, что он бывает положительный и отрицательный:

• Положительным называется развал, когда верхние части колес на одной оси находятся на большем расстоянии друг от друга, чем нижние. Положительный развал намеренно используется на грузовых автомобилях. Связано это с тем, что при загрузке автомобиля с положительным развалом колес, развал может выйти в ноль или максимально приблизиться к этому значению;
• Отрицательным называется развал, когда верхние части колеса на одной оси находятся на меньшем расстоянии друг от друга, чем нижние. Отрицательный развал намеренно используется, чтобы увеличить устойчивость автомобиля при входе в повороты на высоких скоростях.

При нулевом развале колес, когда верхние и нижние части покрышек находятся на одинаковом расстоянии вдоль одной оси друг от друга, удается достичь минимального износа покрышек.

Что такое схождение колес

Под понятием «схождение» понимается угол между плоскостью вращения колес и продольным сечением автомобиля. Выделяют положительное и отрицательное схождение колес:

• Положительным называется схождение, когда передние части колес находятся на меньшем друг от друга расстоянии, чем задние;
• Отрицательным называется схождение, когда задние части колес находятся на меньшем друг от друга расстоянии, чем передние.

При неправильно выставленном схождении колес, в разы увеличивается износ колеса, гораздо значительнее, чем при неправильно выставленном развале.

Как определить, что на автомобиле неправильно отрегулирован сход-развал колес

Имеется ряд симптомов, которые явно указывают на сбитые настройки схождения-развала колес автомобиля:

• При вхождении в поворот на небольшой скорости слышится визг колес;
• Для движения автомобиля по прямой руль требуется отклонить немного вправо или немного влево от центральной оси;
• Если отпустить руль автомобиля, машину начинает самопроизвольно тянуть в одну из сторон;
• Шины автомобиля быстро изнашиваются.

Если проявляются описанные выше симптомы, необходимо отрегулировать развал-схождение колес. Подобную процедуру выполняют практически в любом сервисном центре.

После каких работ обязательно делать сход-развал

Ремонтируя автомобиль, нужно знать, в каких случаях обязательно потребуется по окончанию работы выполнить развал-схождение колес.

Замена шаровых опор

Положение колес автомобиля напрямую зависит от шаровых опор. После их замены обязательно требуется провести развал-схождение колес. Это связано с тем, что в старой шаровой опоре в процессе эксплуатации образуется люфт, под который выполняется сход-развал колес. Когда устанавливается новая шаровая опора, люфт минимизируется, соответственно, изменяется наклон колес и требуется выполнять процедуру схождения-развала.

Замена рулевого наконечника

От настроек рулевого наконечника и зависит схождение колес. Соответственно, при их замене потребуется выполнить процедуру схождения-развала. Также она может потребоваться, если проводится замена рулевой рейки.

Замена шарнира равных угловых скоростей (ШРУСа)

Сама замена ШРУСа не влияет на подвеску автомобиля, но после подобной работы обязательно следует провести развал-схождение колес.

Это связано с тем, что при замене шарнира равных угловых скоростей специалисты откручивают крепление рулевого наконечника или шаровой опоры, поскольку это необходимо, чтобы снять ШРУС. После замены, установив новый шарнир, при закручивании рулевого наконечника можно сбить его настройки или вовсе его разбить, из-за чего руль будет тянуть автомобиль влево или вправо при движении по прямой.

После каких работ необязательно делать сход-развал

Схождение-развал – процедура не из дешевых, и часто недобросовестные сервисы уверяют водителей, что после проведения той или иной работы ее обязательно нужно провести. Ниже приведены наиболее распространенные ситуации, когда водителю может показаться, что необходимо выполнить сход-развал колес, но на самом деле этого не требуется.

Замена шин

Самое распространенное заблуждение, что при замене зимней резины на летнюю и наоборот требуется выполнять сход-развал. Это не так, поскольку на параметры схождения и расхождения колес замена резины, выполненная стандартным образом, никак не влияет. Если после замены шин автомобиль начало тянуть самопроизвольно в сторону при движении по прямой, следует первым делом проверить резину на равномерность износа.

Замена амортизаторов

Рекомендуем прочитать:
Как прокачать амортизаторы перед установкой

После замены амортизаторов не требуется выполнять сход-развал колес, поскольку от них практически никак не зависят рулевые тяги и шаровые опоры. Во время замены амортизаторов данные элементы рулевого управления не затрагиваются, их даже не требуется раскручивать.

Замена стабилизаторов

Ситуация со стабилизаторами идентична амортизаторам. После их замены не требуется выполнять сход-развал колес, поскольку при проведении работ не затрагиваются ключевые элементы подвески и рулевого управления.

okeydrive.ru

Регулировка развала схождения. Сход развал своими руками

Ни для кого не станет новостью, что неверно налаженный сход развала колеса, может привести не только к ухудшению качества покрышки, но и увеличить расход топлива. Именно поэтому, к выставлению схода развала стоит подойти ответственно.

Своими силами настроить сход развал совсем не сложно, как может показаться сначала. Мы попытаемся рассмотреть этот вопрос подробно и дать оптимальные советы новичкам механикам. Стабилизация пары управляющих колес – это тот самый важный аспект, который влияет на устойчивость машины на дороге. Что это значит? Колеса должны двигаться по прямой линии, а минуя поворот возвращаться в исходное положение.

Следуя из этого, острая необходимость процедуры стабилизации колес разъясняется очень просто. Когда автомобиль двигается, колеса, которые не стабилизированы, уходят в сторону в результате толчков от дороги. Тогда водитель должен возвращать колеса в нужное (прямолинейное) положение. Учитывая то, что это происходит постоянно, человек за рулем сильнее устает. К тому же, контакты рулевого привода быстрее износятся. А с увеличением скорости, растущая неустойчивость становиться не безопасной.

От чего зависит стабилизация управляемых колес? Ответ просто: от их схождения или развала. Регулировка схода развала колес может быть произведена в автомастерских, но вполне возможно решить эту проблему и своими руками.

Первое, что необходимо сделать, это определить необходимость регулировки схода развала.

Рассмотрим это по пунктам:

1. Непрерывный уход авто от заданного курса прямолинейного движения в ту или иную сторону.
2. Неоднородная изношенность покрышек.
3. При осмотре желобка протектора переднего колеса вдоль оси вращения, необходимо осмотреть края этого желобка. Кромки одинаковые – это значит, что нет причин для беспокойства, если же одна из них имеет некоторую заостренность, а другая – нет, значит у вас есть проблема. Но на это стоит обращать внимание лишь при спокойной езде. Если же вы являетесь поклонником быстрой скорости, то это условие может быть обманчивым.
4. Трудность управления при маневрах.Наличие хотя бы одно из таких симптомов говорит, что нужно устанавливать развал схождения. Водители имеющие некоторый опыт в ремонте авто своими руками при большом желании могут выполнять сход развал самостоятельно.

Как регулируется сход развал?

Для ремонта вам будут необходимы:

• линейка;
• мел;
• стандартный набор инструментов;
• шнур с отвесом;
• ровная площадка с ямой или подъемником.

Сначала потребуется выяснить: насколько точно было произведено схождение раньше. Т.е. «нулевое» ли положение у рулевой рейки при прямолинейном движении. Как это сделать? Следуем дальнейшим указаниям: поставить автомобиль на ровной поверхности. Затем повернуть максимально руль в одну сторону, сделав метку сверху на руле (посередине круга) повернуть руль до упора в другую сторону. При этом необходимо посчитать количество целых оборотов и частей целой окружности (долей). Когда посчитали поделить полученное количество на 2 и повернуть руль в это положение. Если данный результат совпадает с привычным положением руля, то «нулевое» положение рейки выставлено. Если нет, это придется сделать самим.

Как выставить «нулевое» положение?

Необходимо снять руль, для этого отвинтите гайку. После зафиксировать его в посчитанном нами «нулевом» положении (спицы руля должны располагаться симметрично). Теперь мы будем ориентироваться по этому положению. Дабы себя проверить, нужно поочередно вращать руль влево/право — в обе стороны он должен поворачиваться на одинаковое количество оборотов, по этому поворачивая колесо до предела в стороны, подщитывайте их.

Далее нужно ослабить стопорные гайки наконечников рулевых тяг. Одну тягу следует немного выкрутить, а вторую закрутить на такое же самое количество оборотов (это очень важно!). Такую процедуру можно сделать один раз и более не менять положение руля. А в дальнейшем – лишь регулировать схождения.

Как отрегулировать схождения колес?

После проверки прямолинейность нужно проверить степень загруженности транспорта, давления в покрышках, надежно ли крепление подвески и механизма руля. После этого уже можно приступить непосредственно к проверке и настройке схождения.

Для определения уровня схождения колес, следует вычислить разницу между точками на ободе спереди и сзади его оси геометрии. Для этого нужно использовать специальную цепь с линейкой или натяжной прибор.

Чтоб измерить схождение линейка устанавливается меж колес, таким образом, чтоб наконечники труб уперлись в бок покрышек, а цепочки дотрагивались до земли. Когда вы установите стрелку на нулевое положение, машину следует немного перекатить вперед, чтоб линейка очутилась сзади оси колес. При этом стрелка должна показывать уровень схождения. В случае несовпадения с нормой она должна быть откорректирована.

Для того, что бы отрегулировать схождение колес нужно вращать соединительные муфты боковых рулевых тяг. Когда эта операция проведена, контрольные гайки необходимо надежно затянуть.

Регулировка угла развала колес

Самым сложным процессом выступает проверка и регулировка развала колес, но и ее возможно выполнить своими силами. Чтоб это сделать машина поднимается так, чтоб колеса не дотрагивались до земли. После этого нужно вычислить места одинакового биения на боковых частях шин. Выставив колеса в положение движения по прямой, рядом с колесом следует подвесить груз. Мелом делаются метки по окружности колеса сверху и снизу. С помощью шнура с отвесом вычислите дистанцию от обода до шнура.

Разница дистанций между нитью груза и верхней частью обода и есть уровень развала.Для точности выполнения процедуры прокатите машину, чтоб колесо повернулось на 90?.. Повторить несколько раз и записать результаты.

Далее снимаем колесо автомобиля и отпускаем 2 болта крепления кронштейна стойки амортизатора к поворотному кулаку. Затем сдвигаем вовнутрь или наружу поворотный кулак, в каком направлении, и на какое расстояние, зависит от результатов ваших замеров. Именно таким образом вы сможете установить необходимый угол развала. После процедуры нужно подтянуть болты, поставить колесо и вновь провести замеры.

Помните, что на автомобилях с задним приводом допускают норму угла развала передних колес, где-то в пределах +1 — +3 мм, а у машин с передним приводом такая норма равна от -1 до +1 мм.

После завершения всей процедуры, не забывайте проверять затяжку всех тех болтов, которыми вы проводили регулировку. А в после завершения регулировки развала схождения проверьте выравнивание автомобиля на дороге.

Делая сход-развал собственноручно, помните, что необходимо проводить замеры несколько раз (не меньше трех), после чего взять среднеарифметическое значение. Если развал-схождение отрегулированы правильно, транспортное средство не будет уходить в сторону при движении, а износ протектора шин будет равномерный.

Вся процедура регулировки проводится заново в том случае, если после проведенных работ машина всё равно «уходит» с траектории прямолинейного движения. О неправильном развале или схождении также скажет неравномерный износ покрышек, по этому диагностика шин также будет не лишней.

Самостоятельное выполнение такой не легкой процедуры сэкономить приличную сумму денег, однако помните, что для большинства современных автомобилей рекомендуется проведение сход/развал в автосервисах.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru
